BEDIENUNGSANLEITUNG Watch and Care V120 Amplicomms

Bedienungs - anleitung

User Guide

Diese Ausklappseite zeigt Ihnen eine Übersicht über Ihr Gerät. Please open this page for "At a glance" guide to your device.

1 2 3 4 5 6 7 8 9 10 11 LINK amplicomms Watch & Care V120

VIB 12

Monitor-Einheit (Empfänger)

1 Ausklappbare Antenne (an der Oberseite)
2 Geräuschpegel-LEDs
3 Auswahl Schlaflieder
4 Ein-/Ausschalter
5 Menütaste
6 Sprechtaste
7 Wiedergabe/Pause
8 Erhöhen der Lautstärke / Menüauswahl
9 Verringern der Lautstärke / Menüauswahl
10 Power-LED
11 Verbindungs-LED
12 Anschluss für externen Vibrationsalarm

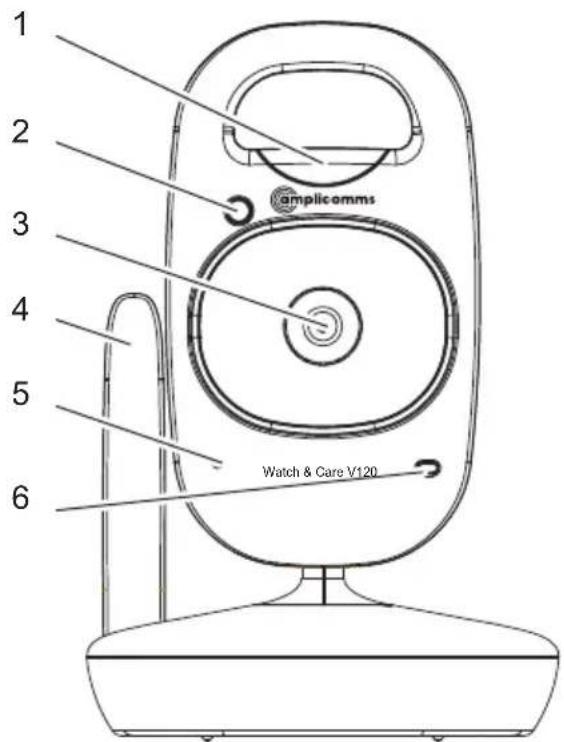

Kamera-Einheit (Sender)

1 Nachtlicht
2 Lichtsensor
3 Objektiv
4 Antenne
5 Mikrofon
6 Power-LED
7 Ein-/Ausschalter ON/OFF
8 Anschluss für Netzteil
9 Temperatursensor

Geräte in Betrieb nehmen......4

Verpackungsinhalt prüfen......4

Sender anschließen und ausrichten....4

Empfänger anschließen ....5

Entfernen/Anbringen des Gürtelclips......6

Optimierung der Reichweite 6

Den Sender bedienen 8

Sender ein-/ausschalten 8

Sender anschließen und ausrichten 8

Nachtsicht 8

Den Empfänger bedienen ....10

Empfänger ein-/ausschalten 10

Helligkeit einstellen ....10

Temperaturmessung ....10

Nachtlicht ein-/ausschalten 11

Vibrationsalarm ein-/ausschalten 11

VOX-Empfindlichkeit einstellen 11

Vergrößerung einstellen....12

Schlaflieder ein-/ausschalten und wählen 12

Gespräch führen 13

Reichweite 13

Registrierung eines Senders (Kameraeinheit)....13

Betrieb mit mehreren Kameras 14

Anhang....16

Sicherheitshinweise ....16

Bestimmungsgemäße Verwendung....16

Aufstellungsort und Sicherheitsinformationen ....16

Netzgerät....17

Akkus 17

Stromausfall 18

Medizinische Geräte 18

Entsorgung 18

Service-Hotline 19

Falls es Probleme gibt: Fragen und Antworten ....19

Konformitätserklärung....20

Pflegehinweise ....20

Technische Daten 21

Garantie....22

Geräte in Betrieb nehmen

Geräte in Betrieb nehmen

Wichtig: Lesen Sie bitte zuerst die Sicherheitshinweise auf Seite 16, bevor Sie die Geräte in Betrieb nehmen.

Die übertragenen Daten (Bild und/oder Töne) werden digital verschlüsselt.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

• eine Kamera–Einheit (Sender)
• eine Monitor–Einheit (Empfänger) mit Gürtelclip
  • ein aufladbarer Akkupack für den Empfänger
  • ein Netzteil für den Sender
  • eine Ladeschale mit Netzteil für den Empfänger
  • eine Bedienungsanleitung

Sender anschließen und ausrichten

Achtung: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann. Richten Sie das Oberteil des Senders auf das zu überwachende Baby bzw. Objekt aus. Überprüfen Sie, ob das Baby bzw. Objekt auf dem Empfänger angezeigt wird.

Betrieb mit Batterien (nicht im Lieferumfang enthalten)

Öffnen Sie das Batteriefach auf der Unterseite des Senders mit einem kleinen Schraubendreher. Setzen Sie die Batterien polungsrichtig ein. Folgen Sie dazu den Abbildungen im Batteriefach. Schließen Sie das Batteriefach wieder.

Der Sender wird mit 4 AAA Alkaline Batterien (nicht im Lieferumfang enthalten) betrieben. Der Sender hat keine Ladefunktion. Setzen Sie die Batterien zuerst ein, bevor Sie das Netzteil anschließen.

Bei geringer Batterieleistung blinkt die Power-LED langsam. Die Batterien müssen ausgewechselt werden.

Betrieb mit Netzteil

Schließen Sie den Sender wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Netzsteckdose

Empfänger anschließen

Achtung: Stellen Sie den Empfänger mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann.

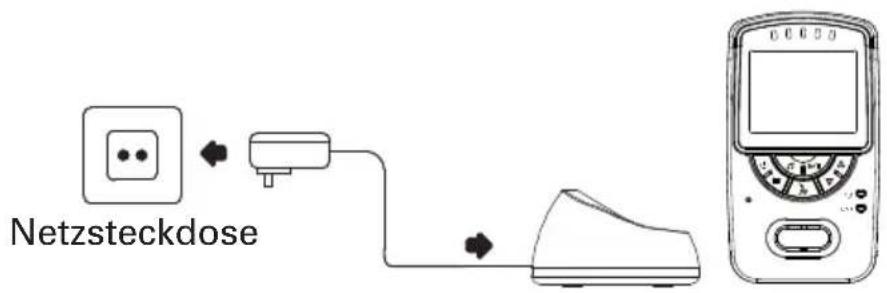

Betrieb mit Netzteil

Schließen Sie den Empfänger wie auf der Skizze abgebildet an. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Netzteil.

Netzsteckdose

Betrieb mit Akkupack

1. Öffnen Sie das Akkufach auf der Rückseite des Empfängers.
2. Legen Sie den Akkupack ein und verbinden Sie den Stecker des Akkus mit der Buchse im Gerät. Die Steckverbindung ist verpolungssicher.
3. Schließen Sie das Akkufach wieder.

Der Empfänger wird mit einem Lithium-Ionen-Akkupack - 3,7 Volt / 1500 mAh betrieben. Der Akkupack kann direkt im Gerät geladen werden, wenn dieses in der Ladestation steht. Im Ladezustand leuchtet die Power-LED rot. Bei geringer Akkupackleistung blinkt die Power-LED. Der Akkupack muss dann geladen werden.

Entfernen/Anbringen des Gürtelclips

Hebeln Sie die Sperrklinke (siehe Grafik) mit einem geeigneten Werkzeug (z. B. einem kleinen Schraubendreher) ein wenig vom Gehäuse ab und ziehen Sie den Gürtelclip gleichzeitig nach unten.

Zur Montage des Gürtelclips schieben Sie ihn in der Führung nach oben, bis er einrastet.

Optimierung der Reichweite

Sender und Empfänger sind mit ausklappbaren Antennen ausgestattet. Die Reichweite kann durch ein senkrechtes Aufstellen der Antennen an Sender und Empfänger optimiert werden.

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.

Sender ein-/ausschalten

Stellen Sie den Sender für die Überwachung an einem günstigen Ort auf und richten Sie das Objektiv auf den Beobachtungsbereich ein.

Den Ein/Aus-Schalter in die Position ON schieben.

Die Power-LED leuchtet. Der Sender ist jetzt betriebsbereit.

Zum Ausschalten den Ein/Aus-Schalter in die Position OFF schieben.

Bei geringer Batterieladung blinkt die Power-LED. Wechseln Sie die 4 AAA Alkaline Batterien.

Sender anschließen und ausrichten

Achtung: Stellen Sie den Sender mit einem Mindestabstand von 1 m zu anderen elektronischen Geräten auf, da es sonst zu gegenseitigen Störungen kommen kann. Richten Sie das Oberteil des Senders auf das zu überwachende Baby bzw. Objekt aus. Überprüfen Sie, ob das Baby bzw. Objekt auf dem Empfänger angezeigt wird.

Nachtsicht

Der Sender ist mit 6 Infrarot–Dioden ausgestattet. Dadurch ist die Bildübertragung aus unbeleuchteten Bereichen möglich. Die Nachtsichtfunktion wird automatisch aktiviert, wenn die Lichtverhältnisse es erfordern.

Bei aktivierter Nachtsichtfunktion ist die Bildschirmdarstellung am Empfänger schwarz–weiß.

Den Empfänger bedienen

Den Empfänger bedienen

Überprüfen Sie vor jedem Einsatz die einwandfreie Funktion von Sender und Empfänger.

Empfänger ein-/ausschalten

Diese Taste gedrückt halten, bis das Logo und dann die Bildübertragung vom Sender erscheint.
Zum Ausschalten diese Taste ca. 1 Sekunde gedrückt halten.

Bei geringer Akkuladung blinkt die Power-LED. Stellen Sie den Empfänger zum Aufladen in die Ladestation.

Helligkeit einstellen

Diese Taste 1 x drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten die Helligkeit in 5 Stufen einstellen.

Temperaturmessung

WICHTIGER HINWEIS : Die ideale Raumtemperatur während des Schlafens des/der Babies beträgt 16° - 18°C. Bitte stellen Sie die Raumtemperatur entsprechend ein.

Diese Taste 2 x drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten die Temperaturmessung auf OFF, °C oder °F einstellen.

18°C Während der Messung wird die Temperatur z. B. in °C angezeigt. Liegt die gemessene Temperatur außerhalb des voreingestellten Bereichs (15°C - 25°C), ertönt ein Signalton.

Hinweis: Die fest eingestellten Temperaturober- und -untergrenzen des Überwachungsbereichs sind lediglich als Hilfe anzusehen und ersetzen keine persönliche Kontrolle. Bei extremen Temperaturen im Sommer oder im Winter können die eingestellten Temperaturwerte über- bzw. unterschritten und dadurch die Signalisierung ausgelöst werden. Bei solchen Bedingungen sollten Sie geeignete Maßnahmen ergreifen, um die Gesundheit und die Sicherheit des Kindes zu gewährleisten. Auf der Grundlage, dass die Raumbedingungen als zufriedenstellend erachtet werden, kann dann die Temperaturmessung vorübergehend deaktiviert werden.

Nachtlicht ein-/ausschalten

Diese Taste 3 x drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten das Nachtlicht des Senders ein- oder ausschalten.

Vibrationsalarm ein-/ausschalten

Diese Taste 4 x drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten den Vibrationsalarm ein- oder ausschalten.

Bei eingeschaltetem Vibrationsalarm vibriert der Empfänger, wenn die Geräusche in dem Überwachungsraum so groß sind, dass die roten Geräuschpegel LEDs aktiviert werden.

VOX-Empfindlichkeit einstellen

(VOX: Voice Operated Transmission = Geräuscherkennung)

Durch die VOX-Funktion (Geräuscherkennung) beginnt das System automa-

tisch mit der Übertragung vom Sender zum Empfänger, wenn eine Stimme oder ein Geräusch erkannt wird.

Diese Taste 5 x drücken.

Dieses Symbol wird im Display angezeigt.

Mit diesen Tasten VOX OFF oder die Empfindlichkeit in 5 Stufen einstellen. Wenn eine der 5 Stufen eingestellt ist, leuchtet die VOX-Anzeige im Display auf. Das Display erlischt nach 10 Sekunden. Das Display wird wieder eingeschaltet, wenn ein Geräusch erkannt oder eine Taste am Empfänger betätigt wird.

- Während des Batteriebetriebs wird das Display des Empfängers nach ca. 10 s abgeschaltet, wenn kein Signal übertragen wird; es wird jedoch wieder eingeschaltet, wenn die VOX-Funktion des Senders ausgelöst wird. Befindet sich der Empfänger in der Ladestation oder ist die VOX-Funktion ausgeschaltet, bleibt das Display dauerhaft an.

Vergrößerung einstellen

Sie können die Darstellung des Bildes vergrößern.

Diese Taste 6 x drücken.

Ein Lupensymbol wird im Display angezeigt.

Mit diesen Tasten können Sie die Vergrößerung ein- oder ausschalten.

Schlaflieder ein-/ausschalten und wählen

Diese Taste kurz drücken.

Dieses Symbol wird im Display angezeigt.

Mit dieser Taste eines der Schlaflieder (1-5) auswählen.

Zum Ausschalten diese Taste kurz drücken.

Gespräch führen

Diese Taste gedrückt halten.

Dieses Symbol wird im Display angezeigt.

In das Mikrofon sprechen, um mit dem Baby/Partner zu sprechen. Wenn die Gesprächstaste gedrückt wird, werden eventuell abgespielte Schlaflieder ausgeschaltet.

Reichweite

Wenn die Reichweite zwischen Sender und Empfänger überschritten wurde, erscheint eine Meldung im Display („Out of Range“) und Sie hören einen Alarmton. Bewegen Sie sich mit dem Empfänger wieder in die Nähe des Senders. Die Reichweite kann durch ein senkrechtes Aufstellen der Antennen an Sender und Empfänger optimiert werden.

Registrierung eines Senders (Kameraeinheit)

Im Auslieferungszustand ist der Sender bereits beim Empfänger angemeldet. Bei Bedarf oder wenn eine weitere Kamera angemeldet werden soll, können Sie eine Anmeldung auch manuell durchführen:

1 Sender ausschalten (Schalter auf Position OFF). Falls erforderlich, die Batterien aus dem Sender für einige Sekunden entfernen.

2 Schalten Sie den Empfänger ein.

3 Drücken Sie die Menütaste so oft, bis [C1] erscheint.

4 Wählen Sie mit die gewünschte Kamera [C1] ... [C4].

5 Drücken Sie die Taste für ca. 2 s. erscheint im Display.

6 Drücken Sie die Taste kurz. Die Link-LED flackert für ca. 10 s.

7 Schalten Sie den Sender ein (Schalter auf Position ON).

8 Drücken Sie kurz auf die Anmeldetaste auf der Rückseite des Senders. Nach kurzer Zeit wird bei erfolgreicher Verbindung im Display das vom Objektiv erfasste Bild angezeigt.

Schlägt die Anmeldung fehl, erscheint „Out of Range“ im Display.

Betrieb mit mehreren Kameras

Haben Sie an Ihrem System mehrere (bis zu 4) Kameras angemeldet, können Sie eine bestimmte Kamera gezielt auswählen oder den Scan-Betrieb einschalten, bei dem die Signale aller Kameras kontinuierlich wechselnd jeweils für ca. 7 Sekunden angezeigt werden.

Diese Taste 7 x drücken.

Die Nummer der gewählten Kamera wird angezeigt.

Mit diesen Tasten können Sie eine andere Kamera oder den Scan-Betrieb auswählen.

Sie können für jeden einzelnen Kamerakanal die Einstellungen individuell festlegen.

Anhang

Anhang

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie gut auf.

Bestimmungsgemäße Verwendung

Das Überwachungssystem wurde zur Überwachung von Räumen entwickelt. Der Sender übermittelt von seinem Standort aus Stimmlaute und Bilder an den Empfänger. Jede andere Verwendung gilt als nicht bestimmungsgemäß.

Die Verwendung des Geräts ersetzt nicht die persönliche Beaufsichtigung, z. B. eines Kindes. Der Anwender wird nicht aus seiner persönlichen Haftung entlassen. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie das Gerät in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort und Sicherheitsinformationen

• Legen Sie den Sender niemals in das Bett oder in den Laufstall eines Babys/Kindes.
• Vergewissern Sie sich, dass sich der Sender und das Netzkabel immer außerhalb der Reichweite von Babys/Kindern befinden, d. h. mindestens einen Meter entfernt.
• Sorgen Sie während des Betriebs für ausreichende Belüftung aller Komponenten. Legen Sie keine Kissen, Handtücher oder Ähnliches auf die Geräte.
  • Die Geräte sind nicht für den medizinischen Einsatz geeignet. Warn- oder Signaltöne von Atmungs- oder Herztonüberwachungsgeräten können nicht übertragen werden.
  • Der Aufstellungsort hat entscheidenden Einfluss auf den einwandfreien Betrieb. Halten Sie einen Abstand von mindestens einem

Meter zu elektronischen Geräten, wie z. B. Mikrowellen oder Hi-Fi-Geräten ein, da es sonst zu gegenseitiger Beeinflussung/Stö- rung kommen kann.

• Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung. Verwenden Sie die Geräte nicht in explosionsgefährdeten Bereichen.

Netzgerät

Achtung: Verwenden Sie nur die mitgelieferten Steckernetzteile, da andere Netzteile das Überwachungssystem beschädigen können. Sie dürfen den Zugang zum Steckernetzteil nicht durch Möbel oder andere Gegenstände versperren.

Achten Sie beim Betrieb mit einem Netzteil auf den einwandfreien Zustand der Kabel und Stecker. Abgeknickte oder durchgescheuerte Kabel sind lebensgefährlich!

Das Netzteil erfüllt die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

• Energiesparend
• Economisant
l'énergie
• A risparmio di
energia
• Energy efficient

Akkus

Achtung: Werfen Sie Akkus oder Batterien nicht ins Feuer. Verwenden Sie nur die für die Geräte vorgeschriebenen Akkus oder Batterien! Achten Sie auf die richtige Polung!

Stromausfall

Bei Stromausfall funktionieren die Geräte nur im Batteriebetrieb. Ziehen Sie dafür die Netzadapterstecker aus den Geräten heraus.

Medizinische Geräte

Achtung: Benutzen Sie die Geräte nicht in der Nähe von medizinischen Geräten. Eine Beeinflussung kann nicht völlig ausgeschlossen werden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten.

Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel oder bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Service-Hotline

Haben Sie Probleme mit Ihrem Gerät, kontrollieren Sie zuerst die folgenden Hinweise. Bei technischen Problemen können Sie sich an unsere

Service-Hotline wenden.

Die Rufnummer finden Sie auf unserer Internetseite www.amplicomms.com

Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler.

Die Garantiezeit beträgt 2 Jahre.

Falls es Probleme gibt: Fragen und Antworten

Keine Funktion

• Sender und/oder Empfänger sind nicht eingeschaltet.
• Akkupack/Batterien sind leer oder defekt.
• Netzadapter sind nicht angeschlossen.

Kein Empfang

• Sender und Empfänger sind nicht angemeldet.
  • Der Abstand des Senders, z. B. zum Baby, ist zu groß. Beachten Sie den Mindestabstand von einem Meter.
  • Der Abstand zwischen Empfänger und Sender ist zu groß.
  • Die VOX-Empfindlichkeit ist zu niedrig eingestellt.

Empfangsstörungen

• Der Abstand zwischen Empfänger und Sender ist zu groß.
- Akku-/Batterieleistung ist zu gering.
• Andere elektronische Geräte stören das Übertragungsfeld.

Pfeifton (Rückkopplung)

• Vergrößern Sie die Entfernung zwischen Empfänger und Sender.
• Verringern Sie die Lautstärke am Empfänger.

Rauschen

- Akku-/Batterieleistung ist zu gering.

Bild- aber keine Tonübertragung

• Die Lautstärke ist zu gering eingestellt.

Bild wird schwarz-weiß dargestellt

• Die Nachtsichtfunktion ist aktiv.

Der Akkupack im Empfänger wird nicht geladen

• Der Netzadapter ist nicht angeschlossen.

Konformitätserklärung

CE

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.amplicomms.com

Pflegehinweise

- Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.

• Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Technische Daten

Kamera (Sender) Buchse: 6 V DC

Sensor: 1 Nachtlichtsensor

IR-Dioden: 6

Monitor (Empfänger) Bildschirm: 2,4" LC-Display

Buchse: 6 V DC

Stromversorgung (Empfänger) Netzteil, Input:

100-240 VAC, 50-60Hz, 150 mA

Netzteil, Output:

6 VDC, 800 mA

oder Lithium-Ionen-Akkupack

3,7 Volt / 1500 mAh

Erstmalige Ladezeit Akkupack bis zu 16 h

Stromversorgung (Sender) Netzteil, Input:

100-240 VAC, 50-60Hz, 150 mA

Netzteil, Output:

6 VDC, 800 mA

oder 4 Alkaline Batterien Typ: AAA

Reichweite Bis zu 150 Metern unter optimalen

Bedingungen. In Gebäuden wird die

Reichweite durch Wände, Türen usw.

verringert.

Frequenzbereich 2.4 GHz (digital)

Zulässige Umgebungstemperatur 0°C bis 40°C

Sendeleistung (TX PA Power) 15 \~ 17 dBm

Garantie

AMPLICOMMS - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausge- tauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AMPLICOMMS - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.

Vertrieb: Audioline GmbH, D-41460 Neuss

12/2012 – Edition 1.0

CE
