Produkttyp	Staubsauger
Marke	GRUNDIG
Modell	Bodyguard VCC 3650
Farbe	Rot/Schwarz
Staubbehälter	Staubbeutel (3,5 Liter)
Leistungsaufnahme	800 Watt
Filter	HEPA-Filter (waschbar)
Aktionsradius	8 m (Kabel 6 m + Schlauch 2 m)
Gewicht	4,8 kg
Maße (HxBxT)	28 x 26 x 40 cm
Schallpegel	75 dB(A)
Rohrmaterial	Edelstahl-Teleskoprohr
Bodendüse	Kombidüse für Teppich und Hartboden
Zusatzdüsen	Fugendüse, Polsterdüse, Bürstendüse
Filterwechsel	Alle 6 Monate (je nach Nutzung)
Staubbeutelwechsel	Bei Erreichen der Füllmarkierung
Netzanschluss	230 V, 50 Hz
Sicherheit	Überhitzungsschutz, automatische Abschaltung
Lieferumfang	Staubsauger, Saugschlauch, Teleskoprohr, Kombidüse, 3 Zusatzdüsen, Bedienungsanleitung

Häufig gestellte Fragen - Bodyguard VCC 3650 GRUNDIG

Wie wechselt man den Staubbeutel beim Grundig Bodyguard VCC 3650?

Öffnen Sie die Beutelfachklappe, entnehmen Sie den vollen Beutel und setzen Sie einen neuen original Grundig Staubbeutel ein. Schließen Sie die Klappe, bis sie einrastet.

Warum saugt der Staubsauger nicht mehr richtig?

Mögliche Ursachen: voller Staubbeutel, verstopfter Filter oder verstopftes Rohr. Überprüfen und reinigen Sie Filter und Saugweg. Leeren oder tauschen Sie den Beutel.

Wie reinige ich den HEPA-Filter?

Klopfen Sie den Filter aus oder waschen Sie ihn unter fließendem Wasser aus. Lassen Sie ihn 24 Stunden trocknen, bevor Sie ihn wieder einsetzen.

Kann ich den Sauger für Asche oder feine Partikel verwenden?

Nein, der Staubsauger ist nicht für Aschesauger geeignet. Feine Partikel können den Filter beschädigen.

Das Kabel lässt sich nicht vollständig aufwickeln – was tun?

Ziehen Sie das Kabel ganz heraus und drücken Sie den Fußtaster für den Kabelrückzug. Führen Sie das Kabel gleichmäßig zurück. Bei hartnäckigen Blockaden wenden Sie sich an den Kundendienst.

Welche Zubehörteile sind im Lieferumfang enthalten?

Im Lieferumfang sind eine Kombidüse, eine Fugendüse, eine Polsterdüse und eine Bürstendüse enthalten.

Wie oft sollte ich den Filter wechseln?

Der HEPA-Filter sollte alle 6 Monate ausgetauscht werden. Bei starker Nutzung kann ein häufigerer Wechsel nötig sein.

Kann ich den Sauger für Flüssigkeiten verwenden?

Nein, der Staubsauger ist nur für trockene Verschmutzungen ausgelegt. Flüssigkeiten können zu Kurzschlüssen führen.

Mein Sauger schaltet sich während des Betriebs aus – warum?

Der Überhitzungsschutz hat ausgelöst. Schalten Sie das Gerät aus, ziehen Sie den Stecker und lassen Sie es mindestens 30 Minuten abkühlen. Überprüfen Sie danach Verstopfungen.

Wo finde ich Ersatzteile für den Grundig Bodyguard VCC 3650?

Ersatzteile wie Staubbeutel, Filter und Düsen erhalten Sie im Fachhandel oder direkt über den Grundig Kundenservice. Geben Sie die Modellnummer an.

BEDIENUNGSANLEITUNG Bodyguard VCC 3650 GRUNDIG

Beachten Sie bei Inbetriebnahme des Gerätes bitte folgende Hinweise:

■ Dieses Gerät ist nur für den häuslichen Gebrauch bestimmt. Bei industriellem oder kommerziellen Gebrauch erlischt der Anspruch auf Gewährleistung.
■ Um Schäden und Gefahren durch nicht sachgemäßen Gebrauch zu vermeiden, beachten Sie bitte die Bedienungsanleitung und bewahren Sie sie sorgfältig auf.
■ Reinigen Sie keine nassen Oberflächen und saugen Sie keine nassen Objekte auf.
■ Verwenden Sie das Gerät nicht in nasser Umgebung.
■ Bedienen Sie das Gerät nicht mit nassen Händen.
Das Gerät ist zum Aufsaugen von Schmutz und Staubpartikeln bestimmt. Saugen Sie keine großen Objekte auf, die das Gerät blockieren und dadurch beschädigen könnten.
■ Saugen Sie keine Zigarettenstummel, Kaminasche oder Streichhölzer auf. Dies könnte einen Brand verursachen.
■ Das Gerät ist nicht zum Reinigen von Menschen oder Tieren bestimmt.
■ Führen Sie keine Gegenstände in die Ansaugöffnung ein. Halten Sie die Ansaugöffnung stets frei.
■ Stellen Sie das Gerät nicht aufrecht, solange Sie reinigen.
■ Rollen Sie das Gerät nicht über das Netzkabel.
■ Schließen Sie keine Türen über dem Netzkabel.
■ Ziehen Sie das Netzkabel nicht über scharfe Kanten und quetschen Sie es nicht.
■ Wenn Sie das Gerät in einen anderen Raum bewegen, ziehen Sie stets den Netzstecker und tragen Sie das Gerät am Handgriff.

■ Bewegen Sie das Gerät niemals, indem Sie es am Netzkabel ziehen.
■ Das Gerät niemals ohne Staubbeutel oder Filter verwenden.
■ Wechseln Sie, wenn nötig, die Filter.
■ Wechseln Sie stets den Staubbeutel, wenn die Anzeige auf Rot wechselt.
■ Verwenden Sie für den Austausch nur Originalzubehör von GRUNDIG.
■ Vor dem Wechseln des Staubbeutels, dem Reinigen des Gerätes oder anderer Pflegemaßnahmen muss stets der Netzstecker gezogen werden.
■ Befindet sich kein Staubbeutel im Gerät, kann der Deckel des Staubbehälters nicht geschlossen werden. Wenden Sie keine Gewalt an.
■ Stecken Sie den Stecker des Netzkabels nach Möglichkeit direkt in die Steckdose. Vermeiden Sie den Gebrauch von Verlängerungskabeln oder Steckerleisten.
■ Nach Gebrauch den Netzstecker ziehen. Stecker nicht am Kabel aus der Steckdose ziehen.
Das Gerät darf nicht in Betrieb genommen werden, wenn dieses oder das Netzkabel sichtbare Schäden aufweist. Dies gilt auch für ein versehentlich benässtes Gerät. Wenden Sie sich in solchen Fällen an Ihren Fachhändler.
■ Das Gerät von Kindern fernhalten.
Das Gerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Sehr geehrter Kunde,

wir hoffen, Sie haben viel Freude mit Ihrem neuen GRUNDIG Bodenstaubsauger mit dem integrierten Microban®-Hygieneschutz.

Um diesen Schutz dauerhaft gewährleisten zu können, bitten wir Sie, nach Möglichkeit nur Staubsaugerbeutel mit Microban®-Ausstattung zu verwenden.

Diese erhalten Sie direkt bei Ihrem Fachhändler, von dem Sie Ihren GRUNDIG Staubsauger gekauft haben. Sie können Ihren Staubbeutel aber auch unter folgender Bezugsadresse bestellen:

Büthe GmbH

Marktstraße 38

26382 Wilhelmshaven

Tel.: [phone]

Weitere Bezugsadressen nennt Ihnen gern unser GRUNDIG Kundenberatungszentrum. Die Telefonnummer finden Sie auf Seite 15.

Falls Sie keinen Staubbeutel mit dem integrierten Microban®-Hygieneschutz verwenden wollen, können Sie auch einen Staubbeutel der Firma Swirl, Typ Y 05 für VCC 3650, verwenden.

Wir weisen jedoch darauf hin, dass Ihr GRUNDIG Staubsauger mit diesem Staubbeutel nicht den vollen Hygieneschutz besitzt.

Besonderheiten

• Aktionsradius ca. 8 Meter
• Filterung in vierzehn Stufen mit waschbarem, microban®-beschichtetem Filter
• Mehrstufig ausfahrbares Teleskopsaugrohr zum Einstellen auf die individuelle Körpergröße
  – Drei verschiedene Bürsten und eine Reinigungsrolle (Fabric Master)
  – Schmale Fugendüse für schwer zugängliche Stellen
• Pinselsaugaufsatz speziell für Möbel, Bilderrahmen, etc.
• 2,5 Liter Staubbeutel-Volumen.

Im Lieferumfang enthalten:

• Drei microban®-beschichtete Staubbeutel
• Zwei microban®-beschichtete Filter

Bedienelemente

Falten Sie die Seite 2 aus, damit Sie die Abbildung immer vor Augen haben.

A Mehrstufig ausfahrbares Teleskopsaugrohr.
B Griff zur Führung des Saugrohres (Bogenrohr).
c Elastischer Saugschlauch.
D Deckel des Staubbehälters.
E Taste zum Ausfahren und Einziehen des Netzkabels.
F Schalter zum stufenlosen Einstellen der Saugleistung.
G Taste zum Ein- und Ausschalten.
H Handgriff zum Tragen des Gerätes.
I Räder.
J Gehäuse.
K Verschluss des Staubbehälters.
L Fußboden-Bürste.
M Staubbeutel-Füllanzeige.

Bürsten

Im Lieferumfang sind drei verschiedene Bürsten und eine Reinigungsrolle (Fabric Master) enthalten:

– Laminat-Bürste: zur Reinigung von Holzböden wie Laminat, Parkett, etc.
- Turbo-Bodenbürste: ideal zur Entfernung von hartnäckigem Schmutz oder Tierhaaren und zur Reinigung von Polstermöbeln.
- Kombi-Bodenbürste: Teppichboden-Bürste mit Höheneinstellung je nach Teppichstärke.
- Fabric Master: Reinigungsrolle zur Reinigung von Textilien und Geweben wie z.B. Gardinen (zieht den Stoff nicht ein).

Je nach Anforderung verwenden Sie eine der drei angegebenen Bürsten oder den Fabric Master.

1 Die Bürste oder den Fabric Master auf das Teleskopsaugrohr A stecken.

2 Je nach Teppichstärke den Schalter an der Kombi-Bodenbürste umstellen.

Schmale Fugendüse

Die schmale Fugendüse Verwenden Sie zum Reinigen schwer erreichbarer Stellen wie z.B. Fugen, Ritzen, Ecken und Falten.

1 Die schmale Fugendüse auf das Teleskopsaugrohr A stecken.

■ Wahlweise kann die Fügendüse auch auf das Bogenrohr B aufgesteckt werden.

Pinselsaugaufsatz

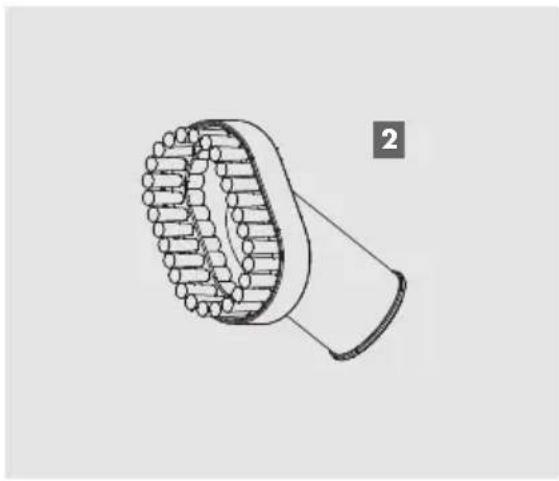

Den Pinselsaugaufsatz 2 verwenden Sie zum Reinigen von Möbeln, Bilderrahmen, Büchern, etc.

1 Die schmale Fugendüse auf das Teleskop-saugrohr A stecken.

2 Den Pinselsaugaufsatz 2uf die schmale Fugendüse 1 stecken.

■ Schmales Saugrohr und Pinselsaugaufsatz werden an der Halterung für Zubehörteile aufbewahrt.

Prüfen Sie, ob die auf dem Typenschild (auf der Unterseite des Gerätes) angegebene Netzspannung mit der örtlichen Netzspannung übereinstimmt.

Vorbereiten

Ihr Gerät wird mit eingesetztem Staubbeutel ausgeliefert. Haben Sie die Einzelteile zusammengesetzt, ist das Gerät betriebsbereit.

1 Steckkontakt des elastischen Schlauches G die dafür vorgesehene Buchse am Staubbehälter stecken, bis er einrastet.

■ Zum Entfernen des elastischen Schlauches C die seitlichen Verschlusstasten am Steckkontakt drücken und diesen herausziehen.

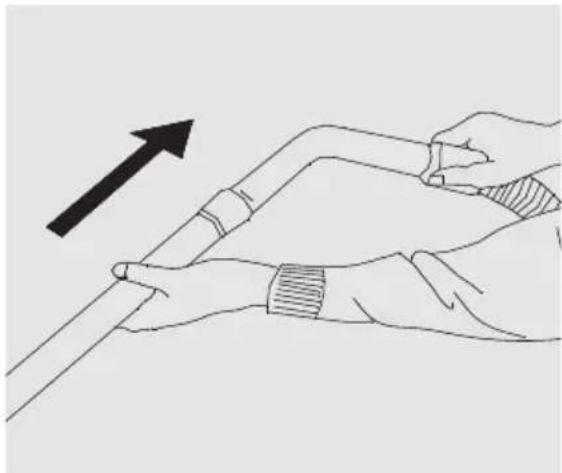

2 Die beiden Saugrohre mit And m Bleichter Drehung fest zusammenstecken.

3 Am oberen Ende des Saugrohres das Griffstück des Saugschlauches einstecken und am unteren Ende die Fußbodenbürste aufstecken.

4 Alle Steckverbindungen mit Druck und Drehung zusammenstecken und durch Zug und Drehung wieder lösen.

Ein- und Ausschalten

1 Das Netzkabel in gewünschter Länge herausziehen, dazu die Taste Brücken.

Achtung

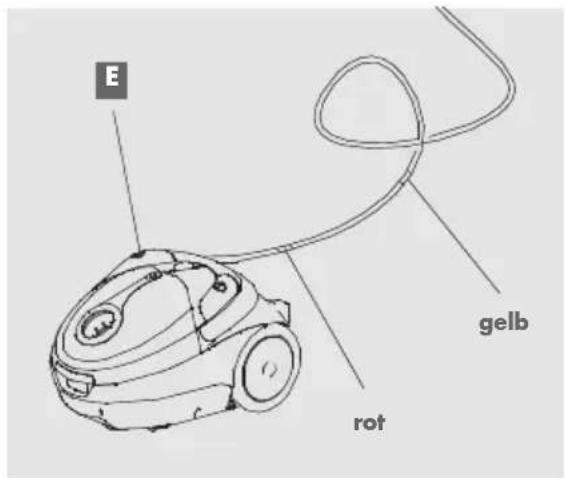

Am Ende des Kabels erscheint eine gelbe Markierung. Die maximale Kabellänge wird durch eine rote Markierung angezeigt. Versuchen Sie niemals, das Netzkabel über die rote Markierung hinaus herauszuziehen.

E gelb rot

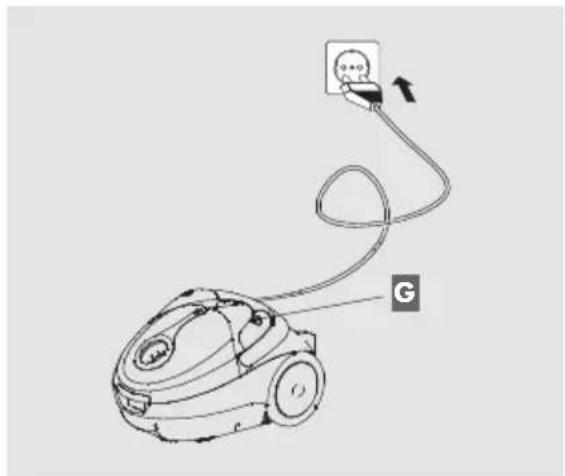

2 Stecker des Netzkabels in die Steckdose stecken.
3 Gerät mit der Taste Ginschalten.

4 Gewünschte Saugleistung mit dem Schalter F einstellen.

5 Nach Gebrauch Gerät mit der Taste Gusschalten und den Stecker des Netzkabels aus der Steckdose ziehen.

Achtung

■ Wird das Gerät nicht gebraucht, stets den Netzstecker ziehen.

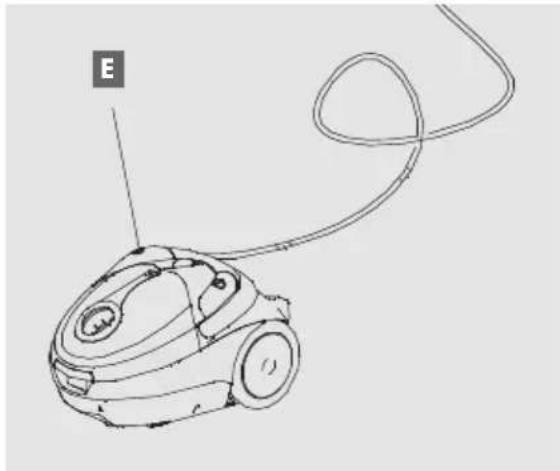

Netzkabel einziehen

1 Stecker des Netzkabels aus der Steckdose ziehen.

2 Netzkabel in einer Hand halten und Taste gedrückt halten.

3 Netzkabel vorsichtig in das Gerät zurückführen.

Das Netzkabel stets mit Vorsicht wieder einziehen, da einseitige Betätigung der Taste E und hohe Einzugsgeschwindigkeit unvorhergesehene Kabelbewegungen zur Folge haben.

Staubbeutel wechseln

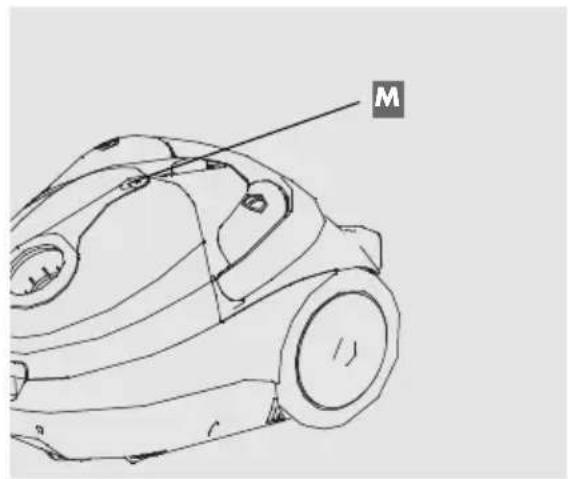

Wechselt die Anzeige Mm Staubbehälter auf Rot, müssen Sie den Staubbeutel wechseln.

1 Stecker des Netzkabels aus der Steckdose ziehen.
2 Staubbehälter öffnen, dazu auf den Verschluss K des Staubbehälters drücken und Deckel hochklappen.

3 Die Filterhalterung nach vorne klappen.

4 Staubbeutel verschließen, dazu die Verschlusslasche der Kartonverstärkung in die Öffnung einschieben.
5 Den verschlossenen Staubbeutel entsorgen.

Achtung

■ Versuchen Sie nicht, den Staubbeutel zu leeren und wiederzuverwenden.
6 Neuen Staubbeutel in die Halterung einsetzen.

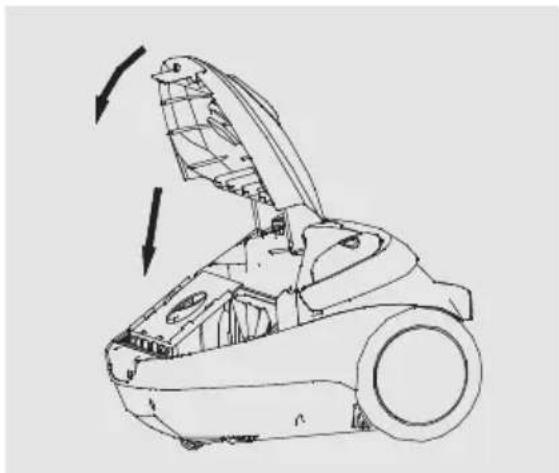

7 Deckel des Staubbehälters schließen.

■ Testen Sie das Gerät nach dem Wechseln des Staubbeutels. Steht die Anzeige dann immer noch auf Rot, sind Werkzeuge, Schläuche oder Filter verstopft (siehe den folgenden Abschnitt).

Achtung

Das Gerät nie ohne Staubbeutel in Betrieb nehmen. Der Deckel des Staubbehälters lässt sich ohne eingesetzten Staubbeutel nicht schließen.

Filter reinigen oder austauschen ...

Achtung

■ Staubbeutel und Filter müssen vor Inbetriebnahme eingesetzt sein, da anderweitig der Motor beschädigt wird.

... im Staubbehälter

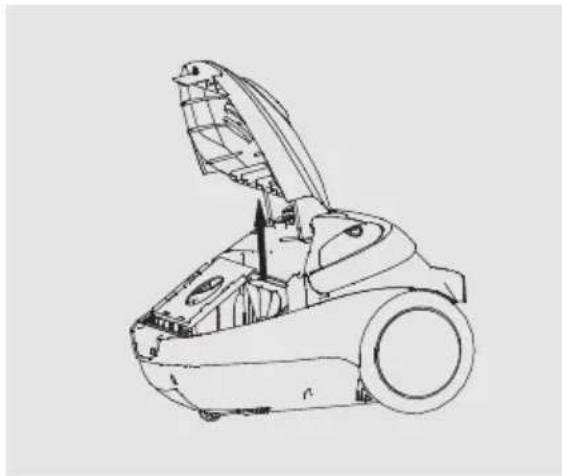

1 Staubbehälter öffnen, dazu auf den Verschluss K des Staubbehälters drücken und Deckel hochklappen.
2 Den Staubbeutel aus der Halterung ziehen, entnehmen und verschließen (siehe Seite 12).
3 Halterung des Filters herausziehen.

4 Filter von der Halterung abnehmen.

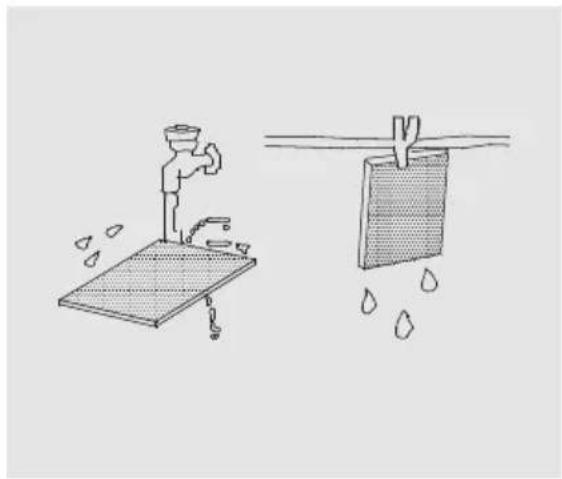

5 Den Filter kräftig ausschütteln, anschließend in warmem Seifenwasser reinigen, gut ausspülen und selbständig trocknen lassen.

■ Vergewissern Sie sich vor dem Wiedereinsetzen, dass der Filter vollständig trocken ist.
6 Gegebenenfalls neuen Filter in die Halterung legen und Halterung wieder einsetzen.

7 Staubbeutel wieder einsetzen oder wechseln.

... im Luftauslassgebläse

1 Filterhalterung abnehmen, dazu auf die Verschlusstaste (Geräterückseite) drücken.
2 Den Filter von der Filterhalterung abnehmen.
3 Den Filter kräftig ausschütteln, anschließend in warmem Seifenwasser reinigen, gut ausspülen und selbständig trocknen lassen.

Achtung

Vergewissern Sie sich vor dem Wiedereinsetzen, dass der Filter vollständig trocken ist.
4 Alle Teile sorgfältig wieder einsetzen.

Hinweise

Der Filter im Staubbehälter sollte alle sechs Monate oder nach Bedarf ausgetauscht werden.
Der Luftauslass-Filter sollte alle sechs bis neun Monate oder je nach Bedarf ausgetauscht werden.
Häufiges Waschen führt zu Abnutzung der Filter.
Bitte beachten: Der Luftauslass-Filter ist, ebenso wie die Staubbeutel, mit dem aktiven Hygiene-schutz von Microban® ausgestattet. Ein neuer Luftauslass-Filter liegt jeder neuen Staubbeutel-Packung bei.

Störungen selbst beheben

Das Gerät ist mit einer Sicherungsschaltung ausgestattet, die den Motor bei Überhitzung automatisch ausschaltet. Gehen Sie in diesem Fall folgendermaßen vor:

1 Das Gerät ausschalten und den Netzstecker ziehen.
2 Ursache für die Überhitzung suchen (verstopfte Schläuche/Rohre, verschmutzte Filter, etc.).

3 Gegebenenfalls Verstopfung beseitigen, Staubbeutel wechseln oder Filter reinigen.
4 Den Motor ca. 30 bis 40 Minuten abkühlen lassen.
5 Danach das Gerät erneut anschließen und einschalten. Es sollte jetzt funktionieren.
6 Lässt sich das Gerät nicht einschalten, warten Sie 20 Minuten und versuchen Sie es dann erneut.
7 Ist auch jetzt keine Funktion erkennbar, wenden Sie sich an Ihren Fachhändler oder an das GRUNDIG-Service-Center.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Folgendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Service und Ersatzteile

Unsere Geräte werden nach den neuesten technischen Erkenntnissen entwickelt, produziert und geprüft. Sollte trotzdem eine Störung auftreten, so bitten wir Sie, sich mit Ihrem Fachhändler bzw. mit der Verkaufsstelle in Verbindung zu setzen. Sollte dies nicht möglich sein, wenden Sie sich bitte an das GRUNDIG-Service-Center unter folgenden Kontaktdaten:

Telefon: [phone]*

(Montag bis Freitag von 08.00 bis 18.00 Uhr)

Telefax: 0180/5231846*

http://service.grundig.de

E-Mail: [e-mail]

*14 Cent/Min. aus dem deutschen Festnetz. Änderungen vorbehalten.

Unter den obengenannten Kontaktdaten erhalten Sie ebenfalls Auskunft über den Bezug möglicher Ersatz- und Zubehörteile.

Technische Daten

Dieses Produkt erfüllt die europäischen Richtlinien 89/336/EEC und 73/23/ EEC.

Bestellnummer

GML 4400

Spannungsversorgung

230 V\~ 50 Hz

Leistung

maximal 1800 W

nominal 1600 W

Schutzklasse

||

Gewicht (WEEE)

5200 g

Technische und optische Änderungen vorbehalten!

GRUNDIG

Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung.
