Produkttyp	Bodenstaubsauger
Marke	Grundig
Modell	Bodyguard VCC 5650
Farbe	Schwarz/Rot
Staubbehälter-Art	Beutellos (Zyklon-Technologie)
Fassungsvermögen Staubbehälter	1,5 Liter
Filtersystem	HEPA-Filter (waschbar) + Schwammfilter
Motorleistung	800 Watt
Saugkraftregelung	Elektronisch, stufenlos
Arbeitsradius (Kabellänge)	ca. 8 Meter
Schallleistungspegel	78 dB(A)
Gewicht (ohne Zubehör)	5,2 kg
Abmessungen (B x H x T)	280 x 350 x 400 mm
Rollenart	Gummirollen (kratzfrei)
Parkposition	Vertikal und horizontal
Zubehör	Fugendüse, Polsterdüse, Kombibürste
Reinigung des Filters	HEPA-Filter alle 3 Monate unter Wasser ausspülen
Staubbehälter entleeren	Nach jeder Nutzung oder bei Füllstandsanzeige
Wartungshinweis	Verstopfungen im Schlauch regelmäßig prüfen
Sicherheitshinweis	Nicht in der Nähe von Wasser oder heißen Oberflächen verwenden
Ersatzteile verfügbar	HEPA-Filter, Schwammfilter, Zubehörteile (Ersatzteilnummern siehe Handbuch)
Reparierbarkeit	Modularer Aufbau, viele Teile vom Kunden austauschbar
Garantie	2 Jahre (gesetzlich)

Häufig gestellte Fragen - Bodyguard VCC 5650 GRUNDIG

Wie leere ich den Staubbehälter des Grundig Bodyguard VCC 5650?

Drücken Sie die Entriegelungstaste am Staubbehälter, ziehen Sie ihn heraus und entleeren Sie ihn über einem Mülleimer. Spülen Sie den Behälter bei Bedarf mit Wasser aus und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Wie reinige ich den HEPA-Filter?

Der HEPA-Filter ist waschbar. Entnehmen Sie ihn, spülen Sie ihn unter lauwarmem Wasser aus, bis das Wasser klar ist. Lassen Sie ihn mindestens 24 Stunden an der Luft trocknen, bevor Sie ihn wieder einsetzen.

Warum saugt mein Staubsauger nicht mehr richtig?

Mögliche Ursachen: Der Staubbehälter ist voll, der Filter ist verstopft, die Düse oder der Schlauch sind blockiert. Überprüfen Sie alle Teile und reinigen Sie sie bei Bedarf.

Kann ich den Grundig Bodyguard VCC 5650 auf Parkett verwenden?

Ja, der Staubsauger ist mit einer Kombibürste ausgestattet, die für harte Böden wie Parkett geeignet ist. Achten Sie darauf, dass die Bürste sauber ist, um Kratzer zu vermeiden.

Wie oft sollte ich den Filter wechseln?

Der HEPA-Filter sollte etwa alle 6 Monate ausgetauscht werden, abhängig von der Nutzung. Der Schwammfilter kann mehrmals gewaschen werden, sollte aber bei Verschleiß ersetzt werden.

Welches Zubehör ist im Lieferumfang enthalten?

Der Grundig Bodyguard VCC 5650 wird mit einer Fugendüse, einer Polsterdüse und einer Kombibürste (für Teppich und Hartboden) geliefert.

Wie lang ist das Netzkabel?

Das Netzkabel ist ca. 8 Meter lang, was einen Arbeitsradius von etwa 10 Metern ermöglicht.

Kann ich den Staubsauger senkrecht parken?

Ja, der Staubsauger verfügt über eine Parkposition sowohl horizontal als auch vertikal, sodass Sie ihn platzsparend verstauen können.

Was bedeutet die rote Anzeige am Staubbehälter?

Die rote Anzeige signalisiert, dass der Staubbehälter voll ist oder der Filter gereinigt werden muss. Leeren Sie den Behälter und reinigen Sie den Filter.

Wo finde ich Ersatzteile für meinen Grundig Bodyguard VCC 5650?

Ersatzteile wie HEPA-Filter, Schwammfilter und Zubehör erhalten Sie im Fachhandel oder direkt über den Kundendienst von Grundig. Die genauen Ersatzteilnummern finden Sie in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG Bodyguard VCC 5650 GRUNDIG

Beachten Sie bei Inbetriebnahme des Gerätes bitte folgende Hinweise:

■ Dieses Gerät ist nur für den häuslichen Gebrauch bestimmt. Bei industriellem oder kommerziellen Gebrauch erlischt der Anspruch auf Gewährleistung.
■ Um Schäden und Gefahren durch nicht sachgemäßen Gebrauch zu vermeiden, beachten Sie bitte die Bedienungsanleitung und bewahren Sie sie sorgfältig auf.
■ Reinigen Sie keine nassen Oberflächen und saugen Sie keine nassen Objekte auf.
■ Verwenden Sie das Gerät nicht in nasser Umgebung.
■ Bedienen Sie das Gerät nicht mit nassen Händen.
Das Gerät ist zum Aufsaugen von Schmutz und Staubpartikeln bestimmt. Saugen Sie keine großen Objekte auf, die das Gerät blockieren und dadurch beschädigen könnten.
■ Saugen Sie keine Zigarettenstummel, Kaminasche oder Streichhölzer auf. Dies könnte einen Brand verursachen.
■ Stellen Sie das Gerät nicht aufrecht, solange Sie reinigen.
■ Rollen Sie das Gerät nicht über das Netzkabel.
■ Schließen Sie keine Türen über dem Netzkabel.
■ Ziehen Sie das Netzkabel nicht über scharfe Kanten und quetschen Sie es nicht.
■ Wenn Sie das Gerät in einen anderen Raum bewegen, ziehen Sie stets den Netzstecker und tragen Sie das Gerät am Handgriff.
■ Bewegen Sie das Gerät niemals, indem Sie es am Netzkabel ziehen.
■ Das Gerät niemals ohne Staubbeutel oder Filter verwenden.
■ Wechseln Sie, wenn nötig, die Filter.
■ Wechseln Sie stets den Staubbeutel, wenn die Anzeige auf Rot wechselt.

■ Verwenden Sie für den Austausch nur Originalzubehör von GRUNDIG.
■ Vor dem Wechseln des Staubbeutels, dem Reinigen des Gerätes oder anderer Pflegemaßnahmen muss stets der Netzstecker gezogen werden.
■ Befindet sich kein Staubbeutel im Gerät, kann der Deckel des Staubbehälters nicht geschlossen werden. Wenden Sie keine Gewalt an.
■ Stecken Sie den Stecker des Netzkabels nach Möglichkeit direkt in die Steckdose. Vermeiden Sie den Gebrauch von Verlängerungskabeln oder Steckerleisten.
■ Nach Gebrauch den Netzstecker ziehen. Stecker nicht am Kabel aus der Steckdose ziehen.
Das Gerät darf nicht in Betrieb genommen werden, wenn dieses oder das Netzkabel sichtbare Schäden aufweist. Dies gilt auch für ein versehentlich benässtes Gerät.
■ Wenn das Netzkabel beschädigt ist, muss dieses vom Hersteller, seinem Kundenservice oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.
■ Das Gerät von Kindern fernhalten.
Das Gerät darf von folgenden Personen - ein schließlich Kinder - nicht benutzt werden: solche mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten und solche mit Mangel an Erfahrung und Wissen. Für letztere gilt dies nicht, falls sie im Gebrauch des Gerätes unterwiesen wurden oder dies unter Aufsicht einer für die Sicherheit verantwortlichen Person benutzen. Kinder sollten stets so weit beaufsichtigt werden, dass sie nicht mit dem Gerät spielen.
Das Gerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Sehr geehrter Kunde,

wir hoffen, Sie haben viel Freude mit Ihrem neuen GRUNDIG Bodenstaubsauger mit dem integrierten Microban®-Hygieneschutz.

Um diesen Schutz dauerhaft gewährleisten zu können, bitten wir Sie, nach Möglichkeit nur Staubsaugerbeutel mit Microban®-Ausstattung zu verwenden.

Diese erhalten Sie direkt bei Ihrem Fachhändler, von dem Sie Ihren GRUNDIG Staubsauger gekauft haben. Sie können Ihren Staubbeutel aber auch unter folgender Bezugsadresse bestellen:

Büthe GmbH

Marktstraße 38

26382 Wilhelmshaven

Fax: [phone]

Tel.: [phone]

Weitere Bezugsadressen nennt Ihnen gern unser GRUNDIG Kundenberatungszentrum. Die Telefonnummer finden Sie auf Seite 16.

Falls Sie keinen Staubbeutel mit dem integrierten Microban®-Hygieneschutz verwenden wollen, können Sie auch einen Staubbeutel der Firma Swirl, Typ Y 50 für VCC 5650, verwenden.

Wir weisen jedoch darauf hin, dass Ihr GRUNDIG Staubsauger mit diesem Staubbeutel nicht den vollen Hygieneschutz besitzt.

Besonderheiten

- Aktionsradius ca. 12 Meter

- Filterung in zehn Stufen mit waschbarem HEPA-Filter.

- Mehrstufig ausfahrbares Teleskopsaugrohr zum Einstellen auf die individuelle Körpergröße.

– Eine hochwertige Kombi-Bodenbürste.

- Kleine Bürste und schmale Fugendüse für schwer zugängliche Stellen.

- Saugaufsatz speziell für Polster.

- 4,5 Liter Staubbeutel-Volumen.

Im Lieferumfang enthalten:

- Drei microban®-beschichtete Staubbeutel

- Zwei abwaschbare HEPA-Filter

HEPA-Filter

HEPA steht für High Efficiency-Particulate Air. HEPA-Filter sind Schwebstofffilter, die über 99,9% aller Staubpartikel größer als 0,1 bis 0,3 Mikrometer aus der Luft filtern. Hierbei werden Viren, lungengängige Stäube, Milbeneier und -ausscheidungen, Pollen, Rauchpartikel, Asbest, Bakterien, diverse toxische Stäube und Aerosole erfasst.

Bedienelemente

Falten Sie die Seite 2 aus, damit Sie die Abbildung immer vor Augen haben.

A Elastischer Saugschlauch.

B Griff zur Führung des Teleskopsaugrohres.

C Ansaug-Regler.

D Mehrstufig ausfahrbares Teleskopsaugrohr.

E Taste zum Ausfahren und Einziehen des Netzkabels.

F Handgriff zum Tragen des Gerätes.

G Drehregler zum variablen Einstellen der Saugleistung.

H Taste zum Ein- und Ausschalten.

Staubbeutel-Füllanzeige.

J Staubbehälter.

K Verschluss des Staubbehälters.

Mehrstufig ausfahrbares Teleskopsaugrohr

1 Teleskopsaugrohr Derlängern, dazu den Verschluss nach vorne drücken und das Rohr auf die gewünschte Länge ziehen.

2 Zum Arretieren den Verschluss loslassen.

Im Lieferumfang ist eine hochwertige Kombi-Bodenbürste enthalten. Diese ist sowohl für jede Art von Teppichböden, als auch für Holzböden geeignet, per Fußtaste umschaltbar.

1 Die Bürste auf das Teleskopsaugrohr stecken.

2 Je nach Teppichstärke den Schalter an der Kombi-Bodenbürste umstellen (siehe die Symbole am Umschalter).

Weitere Zubehörteile

Kleine Bürste

Die kleine Bürste 1 verwenden Sie zum Reinigen von Möbelstücken oder Bilderrahmen. Sie kann bis zu einem Winkel von 90° geneigt werden.

1 Zur besseren Führung die kleine Bürste direkt auf den Führungsgriff stecken.

2 Für größere Reichweite die kleine Bürste auf das Teleskopsaugrohr Decken.

Die schmale Fugendüse 2erwenden Sie zum Reinigen schwer erreichbarer Stellen wie z.B. Ritzen.

1 Zur besseren Führung schmale Fugendüse direkt auf den Führungsgriff stecken.

2 Für größere Reichweite schmale Fugendüse auf das Teleskopsaugrohr Decken.

Sauger für Polstermöbel

Das Sauger 3erwenden Sie zum Reinigen von Polstermöbeln.

1 Zur besseren Führung den Sauger direkt auf den Führungsgriff stecken.

2 Für größere Reichweite den Sauger auf das Teleskopsaugrohr D stecken.

Aufbewahrung der Zubehörteile

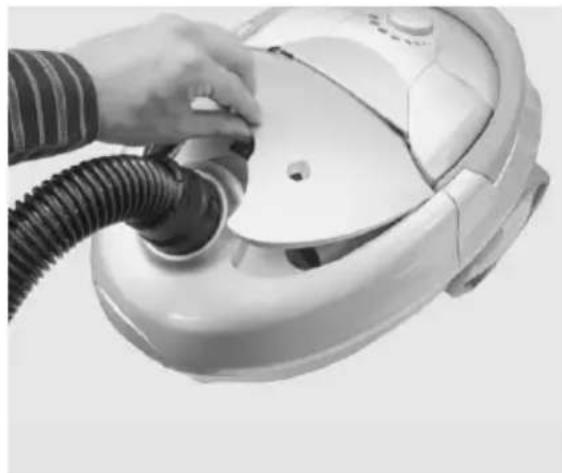

Die Zubehörteile 3s können unter einer Klappe oben auf dem Gerät verstaut werden.

Prüfen Sie, ob die auf dem Typenschild (auf der Unterseite des Gerätes) angegebene Netzspannung mit der örtlichen Netzspannung übereinstimmt.

Vorbereiten

Ihr Gerät wird mit eingesetztem Staubbeutel ausgeliefert. Haben Sie die Einzelteile zusammengesetzt, ist das Gerät betriebsbereit.

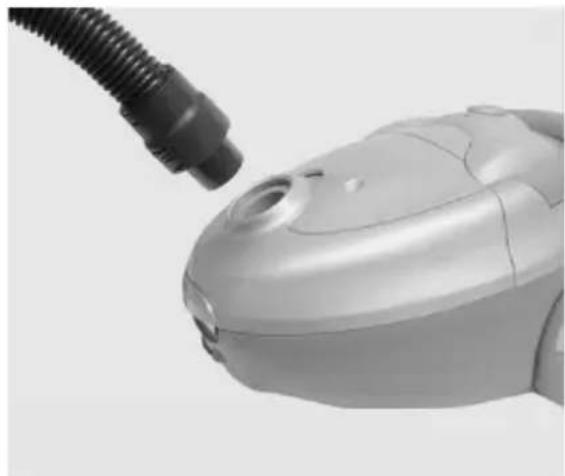

1 Steckkontakt des elastischen Schlauches A die dafür vorgesehene Buchse am Staubbehälter decken, bis er einrastet.

■ Zum Entfernen des elastischen Schlauches A die seitlichen Verschlusstasten am Steckkontakt drücken und diesen herausziehen.

Ein- und Ausschalten

1 Das Netzkabel in gewünschter Länge herausziehen.

Achtung

Am Ende des Kabels erscheint eine gelbe Markierung. Die maximale Kabellänge wird durch eine rote Markierung angezeigt. Versuchen Sie niemals, das Netzkabel über die rote Markierung hinaus herauszuziehen.

2 Stecker des Netzkabels in die Steckdose stecken.

3 Gerät mit der Taste Hinschalten.

4 Gewünschte Saugleistung mit dem Drehregler G einstellen.

5 Nach Gebrauch Gerät mit der Taste Gus- schalten und den Stecker des Netzkabels aus der Steckdose ziehen.

Achtung

■ Wird das Gerät nicht gebraucht, stets den Netzstecker ziehen.

Ansaug-Regler

Am Führungsgriff Befindet sich ein Ansaug-Regler Cden Sie mit dem Daumen bedienen. Ist der Regler vollständig geschlossen, wird die maximale Ansaugleistung erreicht.

In manchen Fällen, so z.B. beim Reinigen von Stoffen oder Polstern, ist jedoch eine reduzierte Ansaugleistung sinnvoll. Öffnen Sie dann den Regler nach Bedarf.

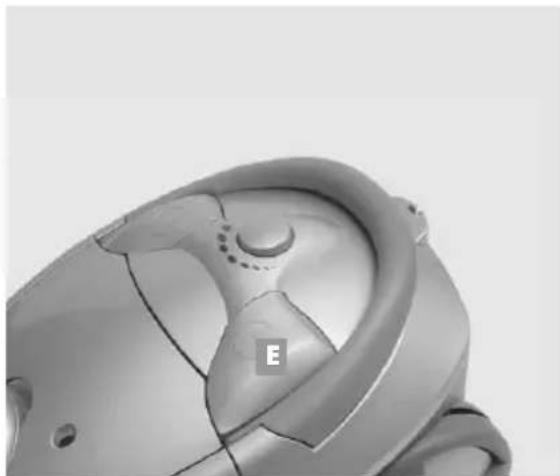

1 Stecker des Netzkabels aus der Steckdose ziehen.
2 Netzkabel in einer Hand halten und Taste gedrückt halten.
3 Netzkabel vorsichtig in das Gerät zurückführen.

Das Netzkabel stets mit Vorsicht wieder einziehen, da einseitige Betätigung der Taste E und hohe Einzugsgeschwindigkeit unvorhergesehene Kabelbewegungen zur Folge haben.

REINIGUNG UND PFLEGE

Staubbeutel wechseln

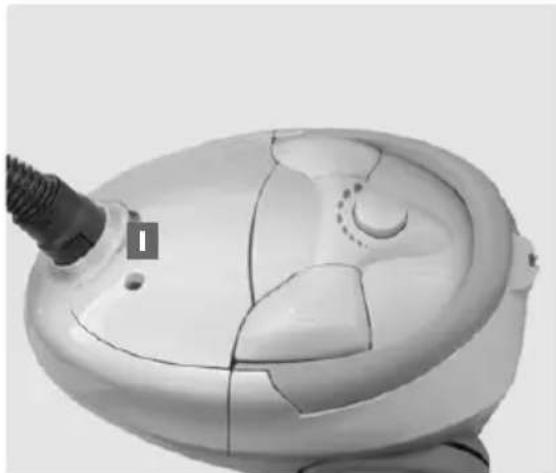

Wechselt die Anzeige um Staubbehälter auf Rot, müssen Sie den Staubbeutel wechseln.

1 Stecker des Netzkabels aus der Steckdose ziehen.

2 Staubbehälter öffnen, dazu auf den Verschluss K des Staubbehälters drücken und Deckel hochklappen.

3 Staubbeutel aus der Halterung ziehen.

4 Staubbeutel verschließen, dazu den Schieber in Pfeilrichtung herausziehen.

5 Den verschlossenen Staubbeutel entsorgen.

Achtung

■ Versuchen Sie nicht, den Staubbeutel zu leeren und wiederzuverwenden.

6 Neuen Staubbeutel in die Halterung einsetzen.

7 Deckel des Staubbehälters schließen.

Hinweis

■ Testen Sie das Gerät nach dem Wechseln des Staubbeutels. Steht die Anzeige dann immer noch auf Rot, sind Werkzeuge, Schläuche oder Filter verstopft (siehe den folgenden Abschnitt).

Verstopfungen beseitigen

1 Stecker des Netzkabels aus der Steckdose ziehen.

2 Folgende Teile auf Verstopfungen untersuchen:

• Den Steckkontakt des elastischen Schlauches A.
• Den Steckkontakt zwischen elastischem Schlauch und Führungsgriff B
• Den Steckkontakt zwischen Teleskopsaugrohr und Fußboden-Bürste oder anderen Zubehörteilen.

■ Haben Sie keine Verstopfung gefunden, sitzt sie möglicherweise am Ende des Führungsgriffes im Verbindungsstück. Ziehen Sie die Halterung für die Werkzeuge ab und lösen Sie mit einem flachen Schraubenzieher oder ähnlichem die Verschlusshaken. Nehmen Sie dann die Teile auseinander und entfernen Sie den Schmutz. Setzen Sie dann die Teile wieder so zusammen, dass die Verschlusshaken einrasten.

REINIGUNG UND PFLEGE

Filter reinigen oder austauschen ...

Achtung

■ Staubbeutel und Filter müssen vor Inbetriebnahme eingesetzt sein, da anderweitig der Motor beschädigt wird.

... im Staubbehälter

1 Staubbehälter öffnen, dazu auf den Verschluss K des Staubbehälters drücken und Deckel hochklappen.

2 Den Staubbeutel aus der Halterung ziehen, entnehmen und verschließen (siehe Seite 12).

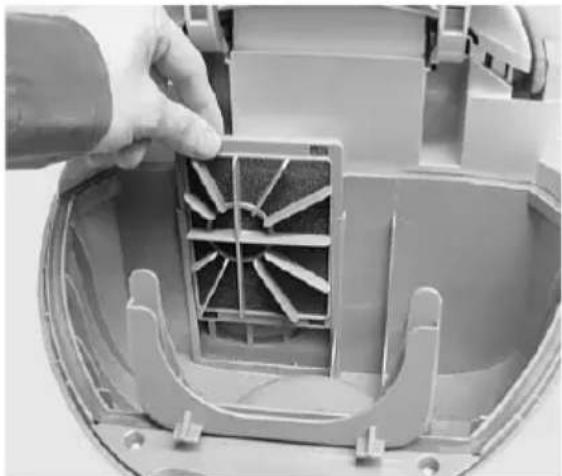

3 Halterung des Filters herausziehen.

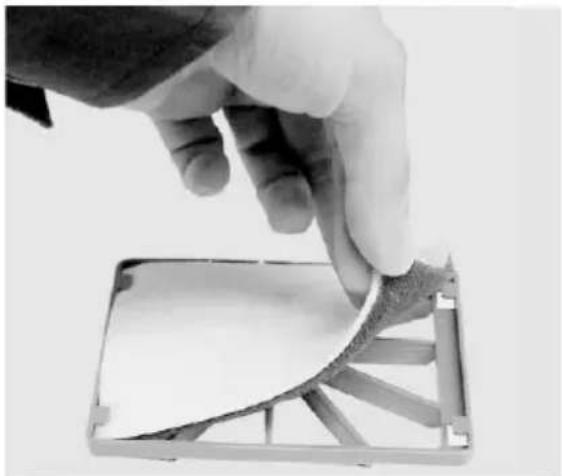

4 Filter von der Halterung abnehmen.

5 Den Filter kräftig ausschütteln, anschließend in warmem Seifenwasser reinigen, gut ausspülen und selbständig trocknen lassen.
6 Gegebenenfalls neuen Filter in die Halterung legen und Halterung wieder einsetzen.
7 Staubbeutel wieder einsetzen oder wechseln.

... im Luftauslassgebläse

1 Abdeckung des Filters abnehmen.

2 Filter-Halterung entnehmen.

REINIGUNG UND PFLEGE

3 Den Filter von der Unterseite der Filter-Abdeckung abnehmen.
4 Den Filter kräftig ausschütteln, anschließend in warmem Seifenwasser reinigen, gut ausspülen und selbständig trocknen lassen.

Achtung

■ Vergewissern Sie sich vor dem Wiedereinsetzen, dass der Filter vollständig trocken ist.
5 Alle Teile sorgfältig wieder einsetzen.

Hinweise

■ Der Filter im Staubbehälter sollte alle sechs Monate oder nach Bedarf ausgetauscht werden. Der Laufauslass-Filter sollte alle sechs bis neun Monate oder je nach Bedarf ausgetauscht werden. Häufiges Waschen führt zu Abnutzung der Filter.

Störungen selbst beheben

Das Gerät ist mit einer Sicherungsschaltung ausgestattet, die den Motor bei Überhitzung automatisch ausschaltet. Gehen Sie in diesem Fall folgendermaßen vor:

1 Das Gerät ausschalten und den Netzstecker ziehen.
2 Ursache für die Überhitzung suchen (verstopfte Schläuche/Rohre, verschmutzte Filter, etc.).
3 Gegebenenfalls Verstopfung beseitigen, Staubbeutel wechseln oder Filter reinigen.
4 Den Motor ca. 30 bis 40 Minuten abkühlen lassen.

5 Danach das Gerät erneut anschließen und einschalten. Es sollte jetzt funktionieren.
6 Lässt sich das Gerät nicht einschalten, warten Sie 20 Minuten und versuchen Sie es dann erneut.
7 Ist auch jetzt keine Funktion erkennbar, wenden Sie sich an Ihren Fachhändler oder an das GRUNDIG-Service-Center.

Aufbewahrung

Sie sollten das Gerät in der abgebildeten Position aufbewahren.

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Folgendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Service und Ersatzteile

Unsere Geräte werden nach den neuesten technischen Erkenntnissen entwickelt, produziert und geprüft. Sollte trotzdem eine Störung auftreten, so bitten wir Sie, sich mit Ihrem Fachhändler bzw. mit der Verkaufsstelle in Verbindung zu setzen. Sollte dies nicht möglich sein, wenden Sie sich bitte an das GRUNDIG-Service-Center unter folgenden Kontaktdaten:

Telefon: [phone]*

(Montag bis Freitag von 08.00 bis 18.00 Uhr)

Telefax: 0180/5231846*

http://service.grundig.de

E-Mail: [e-mail]

*14 Cent/Min. aus dem deutschen Festnetz. Änderungen vorbehalten.

Unter den obengenannten Kontaktdaten erhalten Sie ebenfalls Auskunft über den Bezug möglicher Ersatz- und Zubehörteile.

Technische Daten

Dieses Produkt erfüllt die europäischen Richtlinien 2004/108/EG und 2006/95/EG.

Spannungsversorgung

220-240 V\~ 50 Hz

Leistung

maximal 2000 W

nominal 1800 W

Schutzklasse

||

Technische und optische Änderungen vorbehalten!

GRUNDIG

Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 18.00 Uhr Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz)
** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 18.00 Uhr zur Verfügung.
