Produkttyp	Bodenstaubsauger
Marke	Grundig
Modell	Bodyguard VCC 7650
Farbe	Schwarz / Rot
Bauform	Kompakt mit Tragegriff
Beutelsystem	Beutellos (Zyklon-Technologie)
Staubbehältervolumen	2 Liter
Filtration	HEPA-Filter (waschbar)
Nennleistung	800 Watt
Akku / Kabel	Netzkabel, 8 Meter
Gewicht	5,2 kg
Abmessungen (B x H x T)	38 x 26 x 30 cm
Geräuschpegel	75 dB(A)
Reichweite (Aktionsradius)	9 Meter
Bodendüse	Kombidüse (Teppich/Hartboden)
Zusatzdüsen	Fugendüse, Polsterdüse
Saugkraftregelung	Stufenlos (Handgriff)
Sicherheit	Überhitzungsschutz, Standsicherheit
Filterreinigung	Waschbar unter fließendem Wasser
Ersatzteile	HEPA-Filter, Vormotorfilter, Düsen
Garantie	2 Jahre

Häufig gestellte Fragen - Bodyguard VCC 7650 GRUNDIG

Wie reinige ich den HEPA-Filter?

Warum hat der Staubsauger keine Saugkraft?

Kann ich den Staubsauger für Hartböden verwenden?

Wie leere ich den Staubbehälter?

Der Staubsauger schaltet sich während des Betriebs aus. Was tun?

Welche Zubehörteile sind im Lieferumfang enthalten?

Wie tausche ich den Vormotorfilter aus?

Ist der Staubsauger für Tierhaare geeignet?

Kann ich den Saugschlauch verlängern?

Wie empfange ich die Bedienungsanleitung als PDF?

BEDIENUNGSANLEITUNG Bodyguard VCC 7650 GRUNDIG

Beachten Sie bei Inbetriebnahme des Gerätes bitte folgende Hinweise:

■ Dieses Gerät ist nur für den häuslichen Gebrauch bestimmt. Bei industriellem oder kommerziellen Gebrauch erlischt der Anspruch auf Gewährleistung.
■ Um Schäden und Gefahren durch nicht sachgemäßen Gebrauch zu vermeiden, beachten Sie bitte die Bedienungsanleitung und bewahren Sie sie sorgfältig auf.
■ Reinigen Sie keine nassen Oberflächen und saugen Sie keine nassen Objekte auf.
■ Verwenden Sie das Gerät nicht in nasser Umgebung.
■ Bedienen Sie das Gerät nicht mit nassen Händen.
Das Gerät ist zum Aufsaugen von Schmutz und Staubpartikeln bestimmt. Saugen Sie keine großen Objekte auf, die das Gerät blockieren und dadurch beschädigen könnten.
■ Saugen Sie keine Zigarettenstummel, Kaminasche oder Streichhölzer auf. Dies könnte einen Brand verursachen.
■ Stellen Sie das Gerät nicht aufrecht, solange Sie reinigen.
■ Rollen Sie das Gerät nicht über das Netzkabel.
■ Schließen Sie keine Türen über dem Netzkabel.
■ Ziehen Sie das Netzkabel nicht über scharfe Kanten und quetschen Sie es nicht.
■ Wenn Sie das Gerät in einen anderen Raum bewegen, ziehen Sie stets den Netzstecker und tragen Sie das Gerät am Handgriff.
■ Bewegen Sie das Gerät niemals, indem Sie es am Netzkabel ziehen.

■ Das Gerät niemals ohne Staubbeutel oder Filter verwenden.
■ Wechseln Sie, wenn nötig, die Filter.
■ Wechseln Sie stets den Staubbeutel, wenn die Anzeige auf Rot wechselt.
■ Verwenden Sie für den Austausch nur Originalzubehör von GRUNDIG.
■ Vor dem Wechseln des Staubbeutels, dem Reinigen des Gerätes oder anderer Pflegemaßnahmen muss stets der Netzstecker gezogen werden.
■ Befindet sich kein Staubbeutel im Gerät, kann der Deckel des Staubbehälters nicht geschlossen werden. Wenden Sie keine Gewalt an.
■ Stecken Sie den Stecker des Netzkabels nach Möglichkeit direkt in die Steckdose. Vermeiden Sie den Gebrauch von Verlängerungskabeln oder Steckerleisten.
■ Nach Gebrauch den Netzstecker ziehen. Stecker nicht am Kabel aus der Steckdose ziehen.
Das Gerät darf nicht in Betrieb genommen werden, wenn dieses oder das Netzkabel sichtbare Schäden aufweist. Dies gilt auch für ein versehentlich benässtes Gerät. Wenden Sie sich in solchen Fällen an Ihren Fachhändler.
■ Das Gerät von Kindern fernhalten.
Das Gerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Sehr geehrter Kunde,

wir hoffen, Sie haben viel Freude mit Ihrem neuen GRUNDIG Bodenstaubsauger mit dem integrierten Microban®-Hygieneschutz.

Um diesen Schutz dauerhaft gewährleisten zu können, bitten wir Sie, nach Möglichkeit nur Staubsaugerbeutel mit Microban®-Ausstattung zu verwenden.

Diese erhalten Sie direkt bei Ihrem Fachhändler, von dem Sie Ihren GRUNDIG Staubsauger gekauft haben. Sie können Ihren Staubbeutel aber auch unter folgender Bezugsadresse bestellen:

Büthe GmbH

Bahnhofstraße 3

26382 Wilhelmshaven

Fax: [phone]

Tel.: [phone]

Weitere Bezugsadressen nennt Ihnen gern unser GRUNDIG Kundenberatungszentrum. Die Telefonnummer finden Sie auf Seite 17.

Falls Sie keinen Staubbeutel mit dem integrierten Microban®-Hygieneschutz verwenden wollen, können Sie auch einen Staubbeutel der Firma Swirl, Typ Y 101 für VCC 7650, verwenden.

Wir weisen jedoch darauf hin, dass Ihr GRUNDIG Staubsauger mit diesem Staubbeutel nicht den vollen Hygieneschutz besitzt.

Besonderheiten

• Aktionsradius ca. 12 Meter
• Filterung in elf Stufen mit waschbarem HEPA-Filter.
• Mehrstufig ausfahrbares Teleskopsaugrohr zum Einstellen auf die individuelle Körpergröße.
  – Drei verschiedene Bürsten und eine Reinigungsrolle (Fabric Master).
• Kleine Bürste und schmale Fugendüse für schwer erreichbare Stellen.
• Automatischer Netzkabel-Einzug.
• Fünf Liter Staubbeutel-Volumen.
• Soft start motor protection (motorschonender Sanftanlauf, sorgt für die Langlebigkeit des Motors)

HEPA-Filter

HEPA steht für High Efficiency-Particulate Air. HEPA-Filter sind Schwebstofffilter, die über 99,9% aller Staubpartikel größer als 0,1 bis 0,3 Mikrometer aus der Luft filtern. Hierbei werden Viren, lungengängige Stäube, Milbeneier und -ausscheidungen, Pollen, Rauchpartikel, Asbest, Bakterien, diverse toxische Stäube und Aerosole erfasst.

Bedienelemente

Beachten Sie hierzu die Abbildung auf Seite 2.

A Elastischer Saugschlauch.
B Griff zur Führung des Teleskopsaugrohres.
C Ansaug-Regler.
D Mehrstufig ausfahrbares Teleskopsaugrohr.
E Fußboden-Bürste.
F Umschalter für Teppiche oder blanke Böden.
G Kleine Bürste für schwer erreichbare Stellen.
H Schmale Fugendüse für schwer erreichbare Stellen.
Taste zum Ein- und Ausschalten.
J Staubbehälter.
K Verschluss des Staubbehälters.
L Taste zum automatischen Einziehen des Netzkabels.
M Handgriff zum Tragen des Gerätes.
N Schalter zum variablen Einstellen der Saugleistung.

Mehrstufig ausfahrbares Teleskopsaugrohr

1 Teleskopsaugrohr Derlängern, dazu den Verschluss nach vorne drücken und das Rohr auf die gewünschte Länge ziehen.

2 Zum Arretieren den Verschluss loslassen.

Im Lieferumfang sind drei verschiedene Bürsten und eine Reinigungsrolle (Fabric Master) enthalten:

– Laminat-Bürste: zur Reinigung von Holzböden wie Laminat, Parkett, etc.
- Turbo-Bodenbürste: ideal zur Entfernung von hartnäckigem Schmutz oder Tierhaaren und zur Reinigung von Polstermöbeln.
- Kombi-Bodenbürste: Teppichboden-Bürste mit Höheneinstellung je nach Teppichstärke.
- Fabric Master: Reinigungs-Rolle zur Reinigung von Textilien und Geweben wie z.B. Gardinen (zieht den Stoff nicht ein).

Je nach Anforderung verwenden Sie eine der drei angegebenen Bürsten oder den Fabric Master.

1 Zur besseren Führung Bürste oder Fabric Master direkt auf den Führungsgriff stecken.
2 Für größere Reichweite Bürste oder Fabric Master auf das ausfahrbare Teleskopsaugrohr D stecken.
3 Je nach Teppichstärke den Schalter En der Kombi-Bodenbürste E umstellen.

Die schmale Fugendüse 📋 verwenden Sie zum Reinigen schwer erreichbarer Stellen wie z.B. Ritzen.

1 Zur besseren Führung schmale Fugendüse direkt auf den Führungsgriff stecken.
2 Für größere Reichweite schmale Fugendüse auf das Teleskopsaugrohr Decken.

Die kleine Bürste Gerwenden Sie zum Reinigen z.B. von Polstern, Möberlstücken oder Bilderrahmen.

1 Zur besseren Führung die kleine Bürste direkt auf den Führungsgriff stecken.
2 Für größere Reichweite die kleine Bürste auf das Teleskopsaugrohr Decken.

Aufbewahrung des Zubehörs

1 Das schmale Saugrohr und die kleine Bürste in der Halterung am Führungsgriff Befestigen.

Prüfen Sie, ob die auf dem Typenschild (auf der Unterseite des Gerätes) angegebene Netzspannung mit der örtlichen Netzspannung übereinstimmt.

Vorbereiten

Ihr Gerät wird mit eingesetztem Staubbeutel ausgeliefert. Haben Sie die Einzelteile zusammengesetzt, ist das Gerät betriebsbereit.

1 Steckkontakt des flexiblen Schlauches A die dafür vorgesehene Buchse am Staubbehälter J stecken, bis er einrastet.

Hinweis

■ Zum Entfernen des flexiblen Schlauches Ate seitlichen Verschlusstasten am Steckkontakt drücken und diesen herausziehen.

Ein- und Ausschalten

1 Das Netzkabel in gewünschter Länge herausziehen.

Achtung

■ Am Ende des Kabels erscheint eine gelbe Markierung. Die maximale Kabellänge wird durch eine rote Markierung angezeigt. Versuchen Sie niemals, das Netzkabel über die rote Markierung hinaus herauszuziehen.

2 Stecker des Netzkabels in die Steckdose stecken.

3 Gerät mit der Taste Einschalten.

4 Gewünschte Saugleistung mit dem Schiebeschalter Ninstellen.

5 Nach Gebrauch Gerät mit der Taste bus- schalten und den Stecker des Netzkabels aus der Steckdose ziehen.

Achtung

■ Wird das Gerät nicht gebraucht, stets den Netzstecker ziehen.

Ansaug-Regler

Am Führungsgriff B befindet sich ein Ansaug-Regler C den Sie mit dem Daumen bedienen. Ist der Regler vollständig geschlossen, wird die maximale Ansaugleistung erreicht.

In manchen Fällen, so z.B. beim Reinigen von Stoffen oder Polstern, ist jedoch eine reduzierte Ansaugleistung sinnvoll. Öffnen Sie dann den Regler nach Bedarf.

1 Stecker des Netzkabels aus der Steckdose ziehen.
2 Netzkabel in einer Hand halten und Taste gedrückt halten.
3 Netzkabel vorsichtig in das Gerät zurückführen.

Das Netzkabel stets mit Vorsicht wieder einziehen, da einseitige Betätigung der Taste und hohe Einzugsgeschwindigkeit unvorhergesehene Kabelbewegungen zur Folge haben.

Staubbeutel wechseln

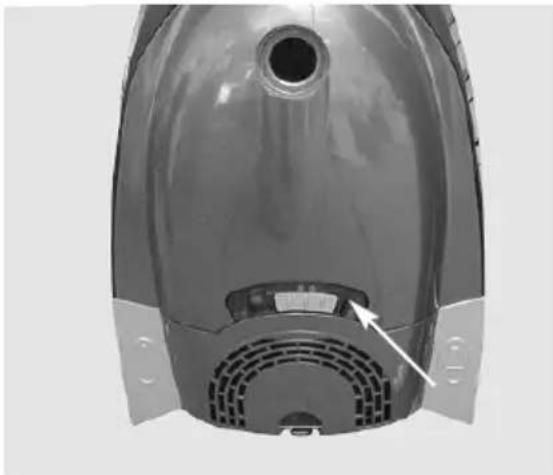

Wechselt die Anzeige am Staubbehälter auf Rot, müssen Sie den Staubbeutel wechseln.

1 Stecker des Netzkabels aus der Steckdose ziehen.

2 Staubbehälter öffnen, dazu auf den Verschluss K des Staubbehälters drücken und Deckel hochklappen.

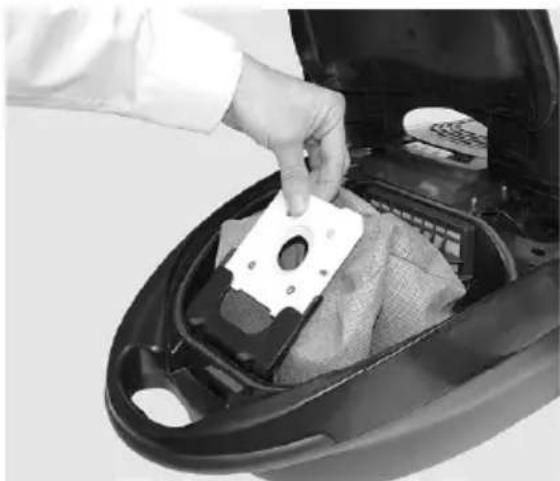

3 Staubbeutel aus der Halterung ziehen.

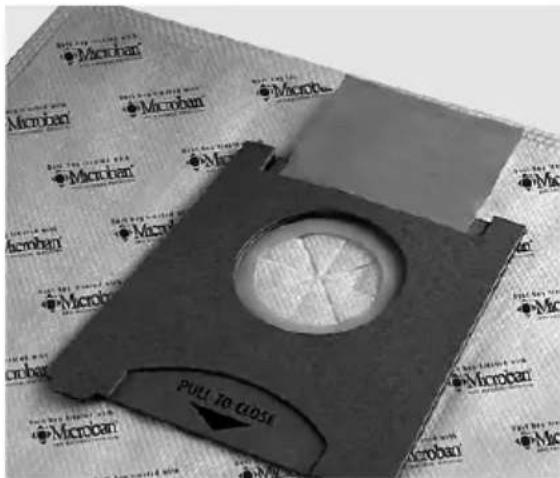

4 Staubbeutel verschließen, dazu den Schieber in Pfeilrichtung herausziehen.

MEMBER PULL TO CLOSE MEMBER

5 Den verschlossenen Staubbeutel entsorgen.

Achtung

■ Versuchen Sie nicht, den Staubbeutel zu leeren und wiederzuverwenden.
6 Neuen Staubbeutel in die Halterung einsetzen.
7 Deckel des Staubbehälters schließen.

Hinweis

■ Testen Sie das Gerät nach dem Wechseln des Staubbeutels. Steht die Anzeige dann immer noch auf Rot, sind Werkzeuge, Schläuche oder Filter verstopft (siehe den folgenden Abschnitt).

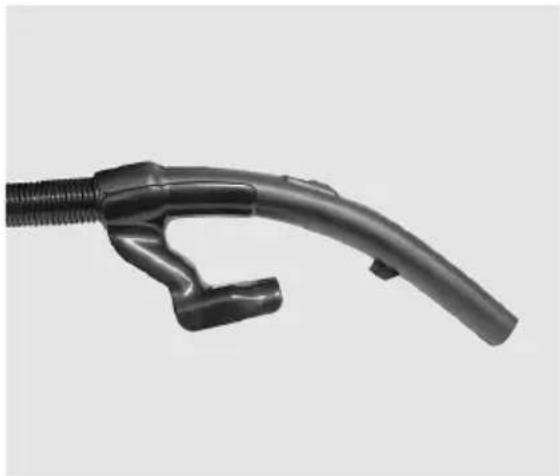

Verstopfungen beseitigen

1 Stecker des Netzkabels aus der Steckdose ziehen.

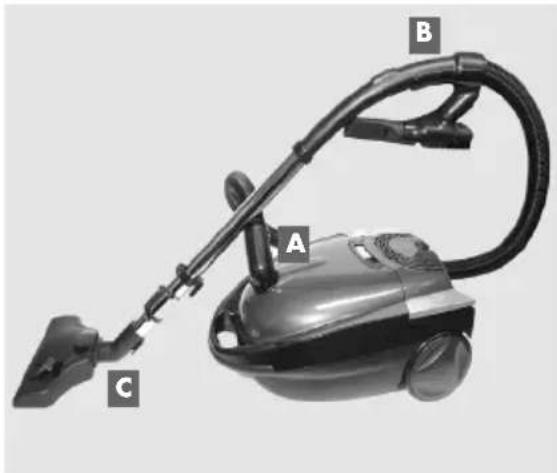

2 Folgende Teile auf Verstopfungen untersuchen:

• Den Steckkontakt des flexiblen Schlauches A.
• Den Steckkontakt zwischen flexiblem Schlauch und Führungsgriff B
• Den Steckkontakt zwischen teleskopischem Saugrohr und Fußboden-Bürste

■ Haben Sie keine Verstopfung gefunden, sitzt sie möglicherweise am Ende des Führungsgriffes im Verbindungsstück. Ziehen Sie die Halterung für die Werkzeuge ab und lösen Sie mit einem flachen Schraubenzieher oder ähnlichem die Verschlusshaken. Nehmen Sie dann die Teile auseinander und entfernen Sie Schmutz. Setzen Sie dann die Teile wieder so zusammen, dass die Verschlusshaken einrasten.

Filter reinigen oder austauschen ...

Abhängig vom Gebrauch müssen die Filter in regelmäßigen Abständen gereinigt werden.

Achtung

■ Staubbeutel und Filter müssen vor Inbetriebnahme eingesetzt sein, da anderweitig der Motor beschädigt wird.

... im Staubbehälter

1 Staubbehälter öffnen, dazu auf den Verschluss K des Staubbehälters drücken und Deckel hochklappen.
2 Den Staubbeutel aus der Halterung ziehen und entnehmen.
3 Halterung des Filters herausziehen.

4 Filter von der Halterung abnehmen.

5 Den Filter in warmem Seifenwasser reinigen, gut ausspülen und selbständig trocknen lassen.
6 Gegebenenfalls neuen Filter in die Halterung legen und Halterung wieder einsetzen.

... im Luftauslassgebläse

1 Abdeckung des Filters abnehmen.

2 Filter-Halterung entnehmen.

3 Den Filter in warmem Seifenwasser reinigen, gut ausspülen und selbständig trocknen lassen.

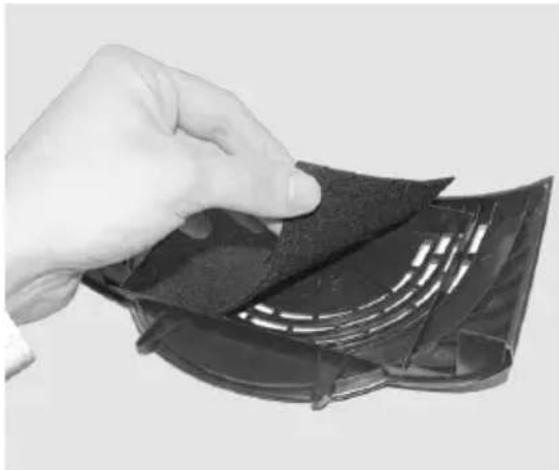

4 Den Schaumgummi-Filter von der Unterseite der Filter-Abdeckung abnehmen.

5 Den Schaumgummi-Filter in warmem Seifenwasser reinigen, gut ausspülen und selbständig trocknen lassen.

6 Alle Teile sorgfältig wieder einsetzen.

Hinweise

■ Der Filter im Staubbehälter sollte alle sechs Monate oder nach Bedarf ausgetauscht werden. Der Luftauslass-Filter sollte alle sechs bis neun Monate oder je nach Bedarf ausgetauscht werden. Häufiges Waschen führt zu Abnutzung der Filter.

Störungen selbst beheben

Das Gerät ist mit einer Sicherungsschaltung ausgestattet, die den Motor bei Überhitzung automatisch ausschaltet. Gehen Sie in diesem Fall folgendermaßen vor:

1 Das Gerät ausschalten und den Netzstecker ziehen.
2 Ursache für die Überhitzung suchen (verstopfte Schläuche/Rohre, verschmutzte Filter, etc.).
3 Gegebenenfalls Verstopfung beseitigen, Staubbeutel wechseln oder Filter reinigen.
4 Den Motor ca. 30 bis 40 Minuten abkühlen lassen.
5 Danach das Gerät erneut anschließen und einschalten. Es sollte jetzt funktionieren.
6 Lässt sich das Gerät nicht einschalten, warten Sie 20 Minuten und versuchen Sie es dann erneut.
7 Ist auch jetzt keine Funktion erkennbar, wenden Sie sich an Ihren Fachhändler oder an das GRUNDIG-Service-Center.

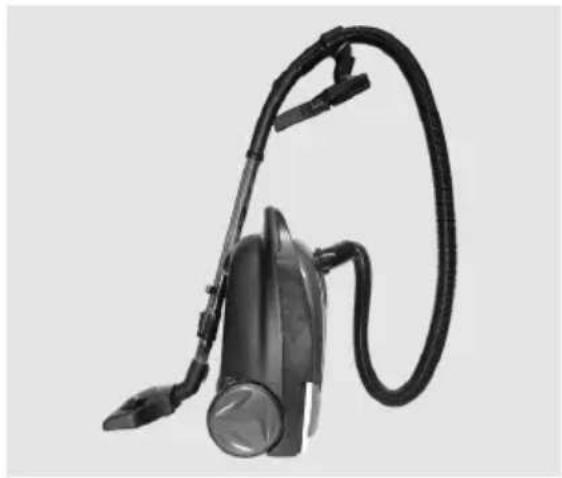

Aufbewahrung

Sie sollten das Gerät in einer der beiden abgebildeten Positionen aufbewahren.

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Folgendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Service und Ersatzteile

Unsere Geräte werden nach den neuesten technischen Erkenntnissen entwickelt, produziert und geprüft. Sollte trotzdem eine Störung auftreten, so bitten wir Sie, sich mit Ihrem Fachhändler bzw. mit der Verkaufsstelle in Verbindung zu setzen. Sollte dies nicht möglich sein, wenden Sie sich bitte an das GRUNDIG-Service-Center unter folgenden Kontaktdaten:

Telefon: [phone]*

(Montag bis Freitag von 08.00 bis 18.00 Uhr)

Telefax: 0180/5231846*

http://service.grundig.de

E-Mail: [e-mail]

*14 Cent/Min. aus dem deutschen Festnetz. Änderungen vorbehalten.

Unter den obengenannten Kontaktdaten erhalten Sie ebenfalls Auskunft über den Bezug möglicher Ersatz- und Zubehörteile.

Technische Daten

Dieses Produkt erfüllt die europäischen Richtlinien 2004/108/EG und 2006/95/EG.

Seriennummer

GML 4700

Spannungsversorgung

230\~50 Hz

Leistung

maximal 2400 W

nominal 2100 W

Schutzklasse

||

Technische und optische Änderungen vorbehalten!

GRUNDIG

Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung.

Auf dieses Produkt gewähren wir drei Jahre Garantie in Deutschland
