BEDIENUNGSANLEITUNG Bodyguard VCC 9850 GRUNDIG

Beachten Sie bei Inbetriebnahme des Gerätes bitte folgende Hinweise:

■ Dieses Gerät ist nur für den häuslichen Gebrauch bestimmt. Bei industriellem oder kommerziellen Gebrauch erlischt der Anspruch auf Gewährleistung.
■ Um Schäden und Gefahren durch nicht sachge mäßen Gebrauch zu vermeiden, beachten Sie bitte die Bedienungsanleitung und bewahren Sie diese sorg fältig auf.
■ Reinigen Sie keine nassen Oberflächen und saugen Sie keine nassen Objekte auf.
■ Verwenden Sie das Gerät nicht in feuchter Umgebung.
■ Bedienen Sie das Gerät nicht mit nassen Händen.
Das Gerät ist zum Aufsaugen von Schmutz und Staubpartikeln bestimmt. Saugen Sie keine großen Objekte auf, die das Gerät blockieren und dadurch beschädigen könnten.
■ Saugen Sie keine Zigarettenstummel, Kaminasche oder Streichhölzer auf. Dies könnte einen Brand verursachen.
■ Das Gerät ist nicht zum Reinigen von Menschen oder Tieren bestimmt.
■ Führen Sie keine Gegenstände in die Ansaugöffnung ein. Halten Sie die Ansaugöffnung stets frei.
■ Stellen Sie das Gerät nicht aufrecht, solange Sie reinigen.
■ Rollen Sie das Gerät nicht über das Netzkabel.

■ Schließen Sie keine Türen über dem Netzkabel.
■ Ziehen Sie das Netzkabel nicht über scharfe Kanten und quetschen es nicht.
■ Wenn Sie das Gerät in einen anderen Raum bewegen, ziehen Sie stets den Netzstecker und tragen Sie das Gerät am Handgriff.
■ Bewegen Sie das Gerät niemals, indem Sie es am Netzkabel ziehen.
■ Betreiben Sie das Gerät niemals ohne Staubbeutel oder Filter.
■ Wechseln Sie, wenn nötig, die Filter.
■ Verwenden Sie für den Austausch nur Originalzubehör von GRUNDIG oder Staubbeutel der Firma Swirl.
■ Vor dem Reinigen des Gerätes oder anderen Pflegemaßnahmen muss stets der Netzstecker gezogen werden.
■ Stecken Sie den Stecker des Netzkabels nach Möglichkeit direkt in die Steckdose. Vermeiden Sie den Gebrauch von Verlängerungskabeln oder Steckerleisten.
■ Nach Gebrauch den Netzstecker ziehen. Stecker nicht am Kabel aus der Steckdose ziehen.
■ Wenn das Netzkabel beschädigt ist, muss dieses vom Hersteller, seinem Kundenservice oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.

• Betreiben Sie das Gerät nicht, wenn der Luft-einlass und die Lüftungsschlitze verstopft sind. Halten Sie Lufteinlass und Lüftungsschlitze stets frei von Staub, Haaren und anderen Elementen, die den Luftstrom blockieren oder behindern könnten.
  Das Gerät darf nicht in Betrieb genommen werden, wenn es sichtbare Schäden aufweist. Dies gilt auch für ein Gerät, das versehentlich nass geworden ist. Wenden Sie sich in solchen Fällen an Ihren Fachhändler.
  ■ Das Gerät von Kindern fernhalten.
  Das Gerät darf von folgenden Personen - einschließlich Kinder - nicht benutzt werden: solche mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten und solche mit Mangel an Erfahrung und Wissen. Für letztere gilt dies nicht, falls Sie im Gebrauch des Gerätes unterwiesen wurden oder dies unter Aufsicht einer für die Sicherheit verantwortlichen Person benutzen. Kinder sollten stets so weit beaufsichtigt werden, dass sie nicht mit dem Gerät spielen.
  Das Gerät auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Sehr geehrter Kunde,

wir beglückwünschen Sie zum Kauf des Bodenstaubsaugers VCC 9850 mit dem integrierten Microban-Hygieneschutz. Um diesen Schutz dauerhaft gewährleisten zu können, bitten wir Sie, nach Möglichkeit nur Staubsaugerbeutel mit Microban-Ausstattung zu verwenden. Diese erhalten Sie direkt bei Ihrem Fachhändler, von dem Sie Ihren GRUNDIG Staubsauger gekauft haben. Sie können Ihre Staubbeutel aber auch unter folgender Bezugsadresse bestellen:

Büthe GmbH

Marktstraße 38

26382 Wilhelmshaven

Tel.: [phone]

Weiter Bezugsadressen nennt Ihnen gern unser GRUNDIG Kundenberatungszentrum. Die Telefonnummer finden Sie auf Seite 17.

Falls Sie keinen Staubbeutel mit dem integrierten Microban®-Hygieneschutz verwenden wollen, können Sie auch einen Staubbeutel der Firma Swirl, Typ Y 50 für VCC 9850, verwenden.

Wir weisen jedoch darauf hin, dass Ihr GRUNDIG Staubsauger mit diesem Staubbeutel nicht den vollen Hygieneschutz besitzt.

Bitte lesen Sie die folgenden Benutzerhinweise zu diesem Gerät sorgfältig durch, damit Sie viele Jahre Freude an Ihrem Qualitätsprodukt aus dem Hause Grundig haben!

Besonderheiten

• 2500 W Leistung
• 450 W extra starke Saugleistung an der Düse
• Soft-Start-Motorschutz

• Stufenlose Saugkraftregulierung

• 4 Punkt-Lenkung und große gummierte Räder für optimale Mobilität und Schonung harter Fußbodenbeläge wie Parkett oder Fliesen

• Exklusive elektrische Bedienung zur Regulierung der Saugleistung am Handgriff des Staubsaugers. Der Schiebeschalter gewährleistet eine genaue Leistungseinstellung:

• Microban®-Hygieneschutz in Staubbeuteln und Filtern
• Aktionsradius ca. 9 Meter
• Mehrstufig ausfahrbares Teleskopsaugrohr zum Einstellen auf die individuelle Körpergröße
• Eine Kombi-Bodenbürste
• Schmale Fugendüse
• Pinselsaugaufsatz speziell für Möbel, Bilderrahmen, etc.
• Saugaufsatz speziell für Polstermöbel

Im Lieferumfang zusätzlich enthalten:

• zweiabwaschbare Microban®-HEPA-Filter
• zwei Microban®-Motor-Schutzfilter
• drei Microban®-Staubbeutel mit Hygieneverschluss
• ein auswaschbarer Textil-Staubbeutel

Ersatzteile

• Staubbeutel der Firma Swirl, Typ Y 50
• Microban®-HEPA-Filter VCF 98, GMM 8900
• Microban®-Staubbeutel und Microban®-Motor-Schutzfilter VCB 98, GMM 9000

Was ist Microban®?

Microban® ist ein geruchloser, geschmackloser und farbloser Stoff.

Microban® unterbricht das Wachstum von Mikroorganismen, hierbei werden die Zellwände durchdrungen und die Zellen der Mikroorganismen zerstört. Diese Zellen sind dann nicht mehr in der Lage, sich zu reproduzieren, und das Wachstum ist somit gehemmt.

GRUNDIG bietet mit der überzeugenden Microban®-Technologie eine wirkungsvolle Möglichkeit zur hygienischen Reinigung. Die GRUNDIG Staubfilter und Staubbeutel sind mit dem integrierten Microban®-Hygieneschutz ausgestattet.

Dadurch werden selbst mikroskopisch kleine Partikel einschließlich Milben, Pollen und Feinstaub zurückgehalten.

Durch den integrierten Microban®-Hygiene-schutz in Staubbeutel und Filtern können gefährliche Bakterien kaum überleben.

REDUZIERT BAKTERIEN Bis zu 99,9% der Bakterien werden wirksam eliminiert. Microban® Aktiver Hygiene-Schutz Der integrierte Hygieneschutz schützt vor unangenehmen Gerüchen. REDUZIERT GERÜCHE

Die Microban®-Technologie wurde von unabhängigen Labors getestet und zertifiziert und leistet einen elementaren Beitrag für ein gesünderes Zuhause.

HEPA-Filter

HEPA steht für High Efficiency-Particulate Air. HEPA-Filter sind Schwebstofffilter, die über 99,9% aller Staubpartikel größer als 0,1 bis 0,3 Mikrometer aus der Luft filtern. Hierbei werden Viren, lungengängige Stäube, Milbeneier und - ausscheidungen, Pollen, Rauchpartikel, Asbest, Bakterien, diverse toxische Stäube und Aerosole erfasst.

Bedienelemente und Einzelteile

Beachten Sie hierzu die Abbildung auf Seite 2.

A Ausfahrbares Netzkabel.

B Bürstenhalterung.

C Taste zum Ausfahren und Einziehen des Netzkabels.

D Taste zum Ein- und Ausschalten.

E Handgriff.

F Betriebsanzeige.

G Staub-Füllanzeige.

H Abdeckung des Staubbehälters.

1 Ansaugöffnung am Gerät.

J Luftauslassfilter.

K Rad.

L Gehäuseschutz aus Gummi.

M Verschluss zum Öffnen der Staubbehälter-Abdeckung.

N Flexibler Kontakt zum Andocken des elastischen Schlauches.

Elastischer Schlauch.

P Handgriff zum Führen des Saugrohres.

Q Ansaug-Regler.

R Teleskopisches Saugrohr.

S Halterung für Zubehör, z.B. die Fugendüse.

T Kombi-Bodenbürste.

U Anschluss-Kontakt.

V Kippschalter zum Einstellen zweier Höheneinstellungen.

W Pinselsaugaufsatz.

Elastischer Schlauch

Der elastische Schlauch stellt die Verbindung zwischen Gerät und dem Teleskopsaugrohr her.

1 Elastischen Schlauch mit dem flexiblen Kontakt N die Ansaugöffnung aml Gerät stecken, bis er einrastet.
2 Das andere Ende (Handgriff) des elastischen Schlauches in das teleskopische Saugrohr R stecken.

Mehrstufig ausfahrbares Saugrohr

1 Teleskopsaugrohr Rerlängern, dazu den Verschluss nach vorne drücken und das Rohr auf die gewünschte Länge ziehen.
2 Zum Arretieren den Verschluss loslassen.

Bürste und Saugaufsätze

Im Lieferumfang sind eine Kombi-Bodenbürste und drei verschiedene Saugaufsätze enthalten:

• Kombi-Bodenbürste: mit Leichtlaufrollen für Teppiche und glatte Böden, per Fußtaste umschaltbar.
• Schmale Fugendüse.
• Saugaufsatz für Polstermöbel.
• Pinselsaugaufsatz.

Schmale Fugendüse

Die schmale Fugendüse verwenden Sie zum Reinigen schwer erreichbarer Stellen wie z.B. Fugen, Ritzen, Ecken und Falten.

1 Die schmale Fugendüse auf das untere Ende des Teleskopsaugrohres Stecken.

■ Wahlweise kann die Fugendüse auch auf das obere Ende (Handgriff) des elastischen Schlauches ☐ aufgesteckt werden.

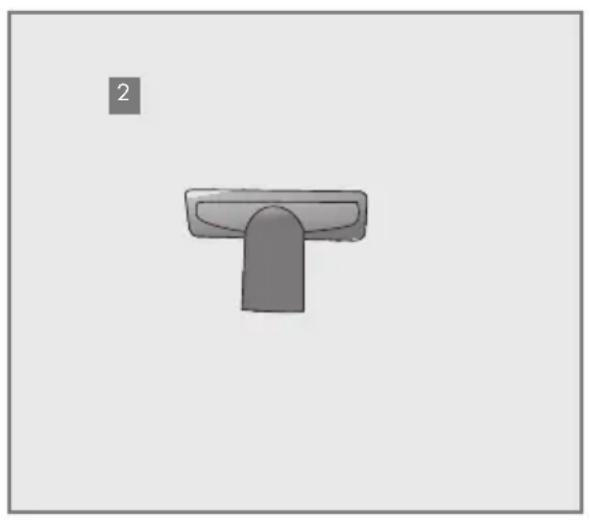

Saugaufsatz für Polstermöbel

Diesen Saugaufsatz 2erwenden Sie speziell zum Reinigen von Polstermöbeln.

1 Den Aufsatz auf das untere Ende des Teleskopsaugrohres R stecken.

Den Pinselsaugaufsatz 3erwenden Sie zum Reinigen von Möbeln, Bilderrahmen, Büchern, etc.

1 Den Pinselsaugaufsatz auf das untere Ende des Teleskopsaugrohres Stecken.

Prüfen Sie, ob die auf dem Typenschild (auf der Unterseite des Gerätes) angegebene Netzspannung mit der örtlichen Netzspannung übereinstimmt.

Zusammenbau

Ihr Gerät wird mit eingesetztem Staubbeutel ausgeliefert. Haben Sie die Einzelteile zusammengesetzt, ist das Gerät betriebsbereit.

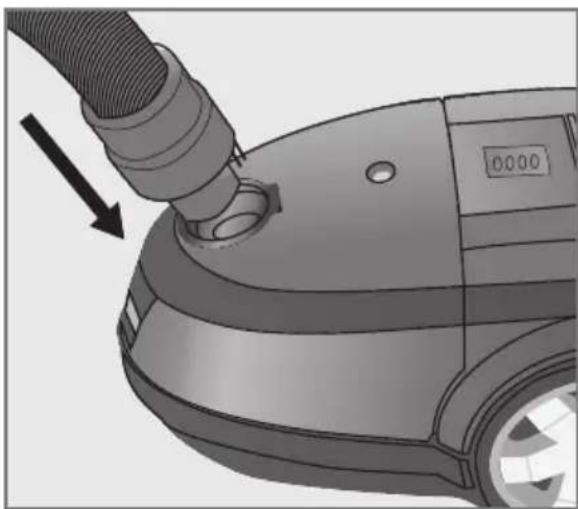

1 Elastischen Schlauch mit dem flexiblen Kontakt N die Ansaugöffnung am! Gerät stecken, bis er einrastet.

Zum Entfernen des elastischen Schlauches die seitlichen Verschlusstasten des flexiblen Kontaktes drücken und diesen herausziehen.

Im Betrieb ermöglicht der flexible Kontakt N eine Drehung des elastischen Schlauches um 360°. Dies erleichtert die Reinigungsarbeit beträchtlich.

2 Das andere Ende (Handgriff) des elastischen Schlauches in das teleskopische Saugrohr R stecken.

3 Gewünschte Bürste oder gewünschtes Einzelteil am unteren Ende auf das Teleskopsaugrohr R stecken.

4 Alle Steckverbindungen mit Druck und Drehung zusammenstecken und die Zug und Drehung wieder lösen.

Hinweis

Das Gerät nie ohne Staubbeutel in Betrieb nehmen. Der Deckel des Staubgehäuses lässt sich ohne eingesetzten Staubbeutel nicht schließen.

Ein- und Ausschalten

1 Das Netzkabel in gewünschter Länge herausziehen.

Achtung

■ Am Ende des Kabels erscheint eine gelbe Markierung. Die maximale Kabellänge wird durch eine rote Markierung angezeigt. Versuchen sie niemals, das Netzkabel über die rote Markierung hinaus herauszuziehen.
2 Stecker des Netzkabels in die Steckdose stecken.

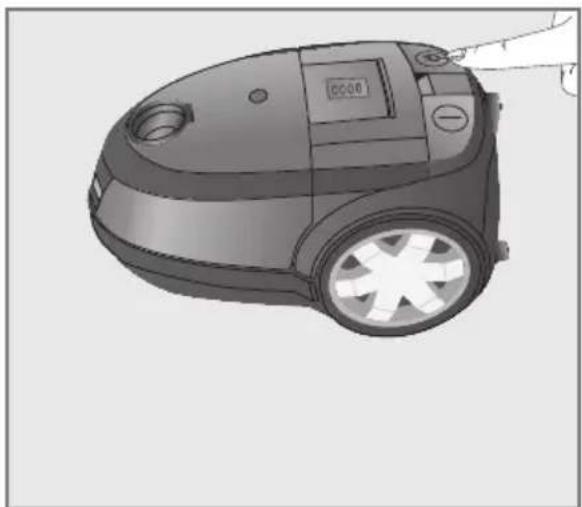

3 Gerät mit der Taste einschalten.

4 Nach Gebrauch das Gerät mit der Taste D ausschalten und den Stecker des Netzkabels aus der Steckdose ziehen.

Achtung

■ Wird das Gerät nicht gebraucht, stets den Netzstecker ziehen.

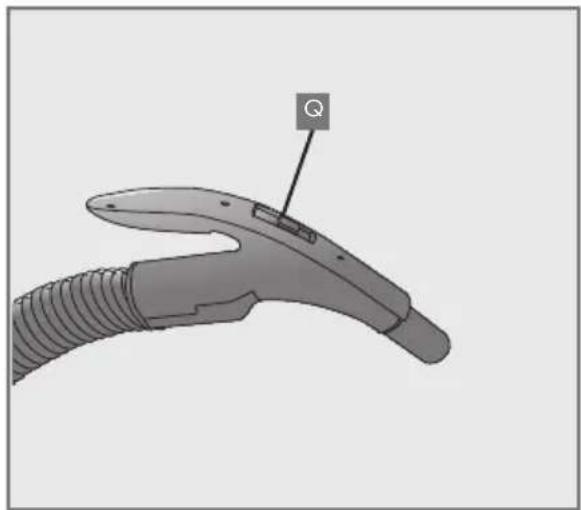

Ansaug-Regler

Am Führungsgriff Befindet sich ein Ansaug-Regler, den Sie mit dem Daumen bedienen. Ist der Regler Qollständig geschlossen, wird die maximale Ansaugleistung erreicht.

In manchen Fällen, so z.B. beim Reinigen von Stoffen, Polstern oder hochflorigen Teppichen, ist jedoch eine reduzierte Ansaugleistung sinnvoll. Öffnen Sie dann den Regler nach Bedarf.

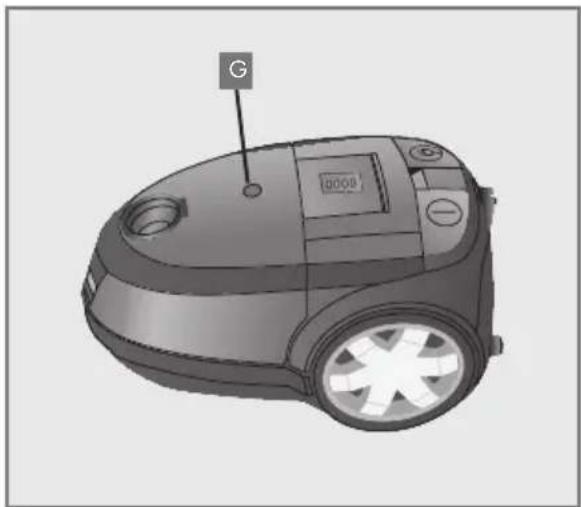

Die Staub-Füllanzeige

Diese Anzeige Gformiert über den Füllungsgrad des Staubbeutels. Zeigt die Anzeige mehr als 50% Rot, sollte der Staubbeutel ausgetauscht werden.

Zeigt die Anzeige vollständig Rot, muss der Staubbeutel ebenfalls sofort ausgetauscht werden, da sonst die Wärmeschutzschaltung aktiv wird. Ist dies der Fall, stoppt der Motor und kann für ca. 30 Minuten nicht wieder gestartet werden. Tauschen Sie den Staubbeutel aus und warten Sie, bis das Gerät vollständig abgekühlt ist.

Das Gerät kann auch mit dem Handgriff E getragen werden.

Achtung

■ Vor dem Wechsel in einen anderen Raum stets den Netzstecker ziehen.

1 Stecker des Netzkabels aus der Steckdose ziehen.

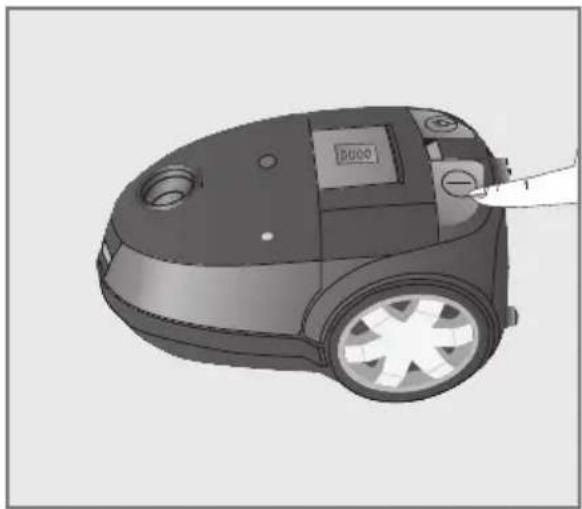

2 Netzkabel in einer Hand halten und Taste C gedrückt halten.
3 Netzkabel vorsichtig in das Gerät zurückführen.

Achtung

Das Netzkabel stets mit Vorsicht wieder einziehen, da eine hohe Einzugsgeschwindigkeit unvorhergesehene Kabelbewegungen zur Folge haben kann.

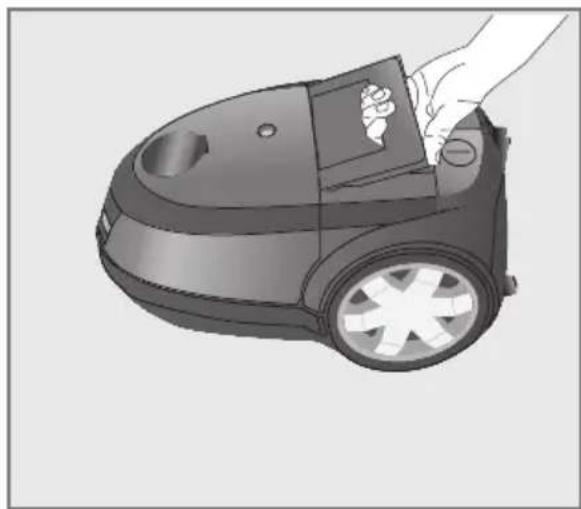

Staubbeutel wechseln

1 Stecker des Netzkabels aus der Steckdose ziehen.

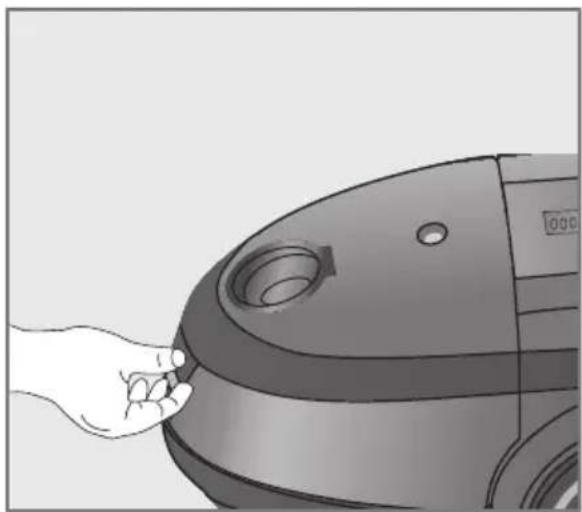

2 Staubgehäuse öffnen, dazu auf den Verschluss Mes Staubgehäuses drücken und Deckel hochklappen.

3 Staubbeutel nach oben aus seiner Halterung herausziehen.
4 Staubbeutel verschließen, dazu die Verschlusslasche der Kartonverstärkung in die Öffnung einschieben.
5 Den verschlossenen Staubbeutel entsorgen.

Achtung

■ Versuchen Sie nicht, den Staubbeutel zu leeren und wiederzuverwenden.

Hinweis

Der Deckel des Staubbehälters kann nicht verschlossen werden, bevor nicht ein neuer Staubbeutel eingesetzt ist. Versuchen Sie nicht, den Deckel mit Gewalt zu schließen.

6 Neuen Staubbeutel in die Halterung einsetzen.

7 Deckel des Staubgehäuses schließen.

Hinweis

■ Testen Sie das Gerät nach dem Wechseln des Staubbeutels. Ist die Saugleistung dann immer noch nicht ausreichend, sind Werkzeuge, Schläuche oder Filter verstopft.

Verstopfungen beseitigen

1 Stecker des Netzkabels aus der Steckdose ziehen.
2 Folgende Teile auf Verstopfungen untersuchen:

• den flexiblen Kontakt des elastischen Schlauches.
• den Steckkontakt zwischen Führungsgriff P und teleskopischem Saugrohr.
• den Steckkontakt zwischen Teleskopsaugrohr &nd Fußboden-Bürste oder anderen Zubehörteilen.

Filter reinigen oder austauschen ...

Achtung

■ Staubbeutel und Filter müssen vor Inbetriebnahme eingesetzt sein, da anderweitig der Motor beschädigt wird.

... im Staubgehäuse (Motor-Schutzfilter)

1 Staubgehäuse öffnen, dazu auf den Verschluss Mes Staubgehäuses drücken und Deckel hochklappen.
2 Den Staubbeutel aus der Halterung ziehen, entnehmen und verschließen.

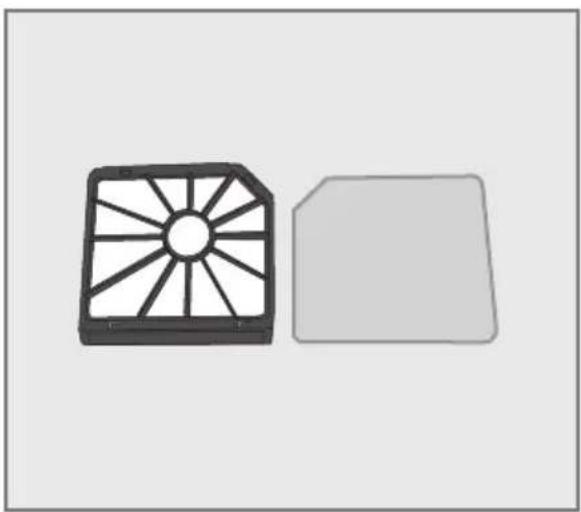

3 Halterung des Filters herausziehen.

4 Den Filter von der Halterung abnehmen.

5 Den Filter kräftig ausschütteln, anschließend in warmem Seifenwasser reinigen, gut ausspülen und selbständig trocknen lassen.

Achtung

■ Den Filter niemals in der Waschmaschine waschen oder mit einem Haartrockner trocknen.
■ Vergewissern Sie sich vor dem Wiedereinsetzen, dass der Filter vollständig trocken ist.
6 Gegebenenfalls neuen Filter in die Halterung legen und Halterung wieder einsetzen.
7 Den Staubbeutel wieder einsetzen.

... im Luftauslassgebläse

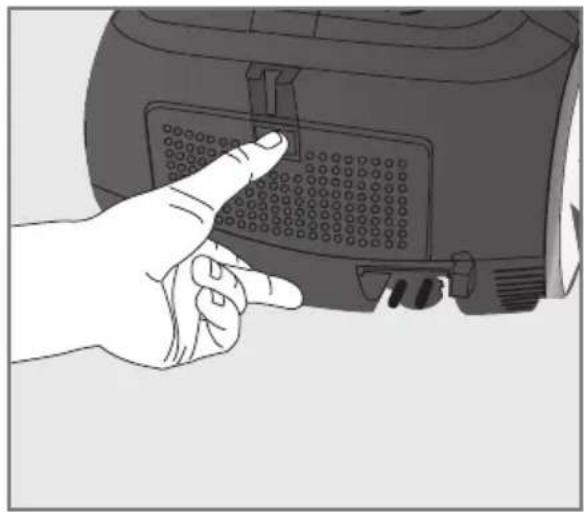

1 Luftauslassgitter öffnen, dazu auf den Verschluss drücken.

2 Zunächst den Gitterrahmen des HEPA-Filters herausnehmen.

3 Anschließend den Schwamm-Filter aus dem inneren Bereich des Luftauslasses herausnehmen.

4 Beide Filter kräftig ausschütteln, anschließend in warmem Seifenwasser reinigen, gut ausspülen und selbständig trocknen lassen.

Achtung

■ Die Filter niemals in der Waschmaschine waschen oder mit einem Haartrockner trocknen.
■ Vergewissern Sie sich vor dem Wiedereinsetzen, dass beide Filter vollständig trocken sind.

5 Den Staubbeutel wieder einsetzen.

Hinweise

Der Motor-Schutzfilter sollte alle sechs Monate oder nach Bedarf ausgetauscht werden. Der Luftauslass-Filter sollte alle sechs bis neun Monate oder je nach Bedarf ausgetauscht werden. Häufiges Waschen führt zur Abnutzung der Filter. Bitte beachten: Der Luftauslass-Filter ist ebenso wie der Motorschutz-Filter mit dem aktiven Hygieneschutz von Microban® ausgestattet.

Textil-Staubbeutel austauschen

Falls Sie den mitgelieferten Textil-Staubbeutel verwenden, können Sie diesen mehrmals entleeren und wiederverwenden. Sie öffnen und verschließen ihn mit den entsprechenden Clips. Den Textil-Staubbeutel entnehmen Sie auf die gleiche Weise wie die Microban®-Staubbeutel.

- Bitte beachten: Der Textil-Staubbeutel ist nicht mit dem aktiven Hygieneschutz von Microban® ausgestattet.

Aufbewahrung

Sie können das Gerät entweder in vertikaler Stellung oder in horizontaler Stellung aufbewahren.

In vertikaler Stellung können Sie Bürste des Gerätes an der Unterseite arretieren.

In vertikaler Stellung können Sie Bürste in der Bürstenhalterung dB der Rückseite des Gerätes arretieren.

Störung selbst beheben

Das Gerät ist mit einer Sicherungsschaltung ausgestattet, die den Motor bei Überhitzung automatisch ausschaltet. Gehen Sie in diesem Fall folgendermaßen vor:

1 Das Gerät ausschalten und den Netzstecker ziehen.
2 Ursache für die Überhitzung suchen (verstopfte Schläuche/Rohre, verschmutzte Filter, etc.).
3 Gegebenenfalls Verstopfung beseitigen oder Filter reinigen.
4 Den Motor ca. 30 bis 40 Minuten abkühlen lassen.
5 Danach das Gerät erneut anschließen und einschalten. Es sollte jetzt funktionieren.
6 Lässt sich das Gerät nicht einschalten, warten Sie 20 Minuten und versuchen es dann erneut.
7 Ist auch jetzt keine Funktion erkennbar, wenden Sie sich an Ihren Fachhändler oder an das GRUNDIG-Service-Center.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wieder verwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Folgendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Service und Ersatzteile

Unsere Geräte werden nach den neuesten technischen Erkenntnissen entwickelt, produziert und geprüft. Sollte trotzdem eine Störung auftreten, so bitten wir Sie, sich mit Ihrem Fachhändler bzw. mit der Verkaufsstelle in Verbindung zu setzen. Sollte dies nicht möglich sein, wenden Sie sich bitte an das GRUNDIG-Service-Center unter folgenden Kontaktdaten:

Telefon: [phone]*

(Montag bis Freitag von 08.00 bis 18.00 Uhr)

Telefax: 0180/5231846*

http://service.grundig.de

E-Mail: [e-mail]

* 14 Cent/Min. aus dem deutschen Festnetz. Änderungen vorbehalten.

Unter den obengenannten Kontaktdaten erhalten Sie ebenfalls Auskunft über den Bezug möglicher Ersatz- und Zubehörteile.

Technische Daten

Dieses Produkt erfüllt die europäischen Richtlinien 2004/108/EG und 2006/95/EG.

Spannungsversorgung

220-240 V\~ 50 Hz

Leistung

maximal 2500 W

nominal 2300 W

Schutzklasse

||

Technische und optische Änderungen vorbehalten!

GRUNDIG

Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 18.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,14 €/Min. aus dem Festnetz)
** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags

stets von 8.00 - 18.00 Uhr zur Verfügung.
