Produkttyp	GPS-Navigationsgerät
Marke	Panasonic
Modell	CN-DV2300
Abmessungen (B x H x T)	ca. 120 x 80 x 20 mm
Gewicht	ca. 200 g
Stromversorgung	12V (Kfz-Adapter)
Bildschirmgröße	3,5 Zoll (ca. 8,9 cm) Farb-TFT
Auflösung	320 x 240 Pixel
Touchscreen	Ja
Kartenmaterial	Europakarten (vorinstalliert)
Routenberechnung	Schnell, kurz, umweltfreundlich
Sprachausgabe	Ja (mehrere Sprachen)
Verkehrsinformationen (TMC)	Ja (via RDS-TMC)
Anschluss für externe Antenne	Ja
Speicherkartenslot	SD/MMC
Betriebstemperatur	0 °C bis 60 °C
Reinigung	Nur mit weichem, trockenem Tuch
Sicherheitshinweise	Nicht während der Fahrt bedienen; fest montieren
Ersatzteile	Bitte wenden Sie sich an den Panasonic-Service
Reparatur	Nur durch autorisiertes Fachpersonal

Häufig gestellte Fragen - CN-DV2300 PANASONIC

Wie schalte ich das Panasonic CN-DV2300 ein?

Drücken und halten Sie die Power-Taste auf der Vorderseite, bis das Display aufleuchtet.

Wie lade ich das GPS-Gerät auf?

Das Gerät wird über den mitgelieferten 12V-Kfz-Adapter mit Strom versorgt. Es hat keinen internen Akku.

Kann ich die Karten aktualisieren?

Ja, verbinden Sie das Gerät per USB mit einem PC und nutzen Sie die Panasonic Map Updater Software (falls verfügbar).

Wie stelle ich die Sprache auf Deutsch um?

Gehen Sie im Hauptmenü zu Einstellungen > Sprache und wählen Sie Deutsch aus.

Was bedeutet der Hinweis 'Kein GPS-Empfang'?

Stellen Sie sicher, dass das Gerät freie Sicht zum Himmel hat. Vermeiden Sie Orte mit großer Abschattung wie Tunnel oder Tiefgaragen.

Wie vermeide ich Mautgebühren bei der Routenplanung?

Wählen Sie bei der Routenoption Route berechnen und aktivieren Sie die Option 'Mautstraßen vermeiden'.

Das Gerät reagiert nicht mehr auf Touch-Eingaben. Was kann ich tun?

Führen Sie einen Reset durch: Stecken Sie eine Büroklammer in das kleine Reset-Loch an der Seite.

Kann ich das Gerät auch im Ausland nutzen?

Ja, die vorinstallierten Europakarten decken viele Länder ab. Für Regionen außerhalb Europas sind ggf. separate Karten nötig.

Wie schalte ich die Sprachausgabe aus?

Navigieren Sie zu Einstellungen > Navigation > Sprache und wählen Sie 'Aus'.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf einem Aufkleber an der Unterseite des Geräts.

BEDIENUNGSANLEITUNG CN-DV2300 PANASONIC

• Bitte losen Sie diese Bedienungsanleitung vor der Verwendung dieses Produktes aufmerksam durch und bewahren Sie sie danach für spätere Nachschlagzwecke sorgfältig auf.

Inhalt, Zubehör und Laserprodukt

ENGLISH 2-39

DEUTSCH 40-77

FRANÇAIS 78-115

NEDERLANDS 116-153

ITALIANO 154-191

ESPAÑOL 192-229

Zubehör

Bitte wenden Sie sich an Ihren Fachhändler, bei dem Sie dieses Produkt gekauft haben, falls ein Artikel des folgenden Zubehörs fehlt.

Fernbedienungshalter

Bedienungsanleitung

Einbauanleitung

●Kurzanleitung

Gewährleistungskarte

Hinweise

Für den Einbausatz (z.B. Schrauben, Halterungen und Klemmen) siehe die Einbauanleitung.
Die Kartendisk ist im Lieferumfang nicht enthalten.

VORSICHT:

Bei diesem Produkt handelt es sich um ein Laserprodukt der Klasse I.

Dieses Produkt verwendet einen sichtbaren/unsichtbaren Laserstrahl, der zu gefährlicher Strahlung führen kann, wenn das Produkt falsch ausgerichtet wird.

Betreiben Sie daher dieses Produkt richtig gemäß Bedienungsanleitung.

Die Verwendung von anderen als in dieser Bedienungsanleitung beschriebenen Reglern sowie Einstellungen oder Ausführung von Vorgängen, die von den Instruktionen in dieser Bedienungsanleitung abweichen, können zu gefährliche

Laserstrahlung führen.

Öffnen Sie niemals Abdeckungen, und versuchen Sie niemals

Reparaturen selbst auszuführen.

Wartungsarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Laserprodukt:

Wellenlänge: 650 nm

Laserleistung: Keine gefährliche

Strahlung wird emittiert, wenn die

Schutzvorrichtung intakt ist.

Zubehör 40

Laserprodukt 40

Inhalt 41

Sicherheitshinweise 42

Einleitung 46

Bezeichnungen und Funktionen 48

Vor der ●Aktivierung....50

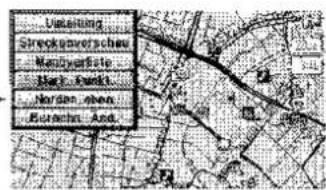

Verwendung ●Popup-Menü 51

Prüfpunkte 52

(Uberprüfung der Verdreitung, Überprüfung der automatischen Entfernungskorrektur, Überprüfung des GPS-Empfangs)

Kartenanzeige 54

- Änderung der Kartenorientierung/des Kartenmaßstabs ..... 55

Vor der Verwendung

Zieleingabe und Routenplanung 56

Zielort nach Adresse

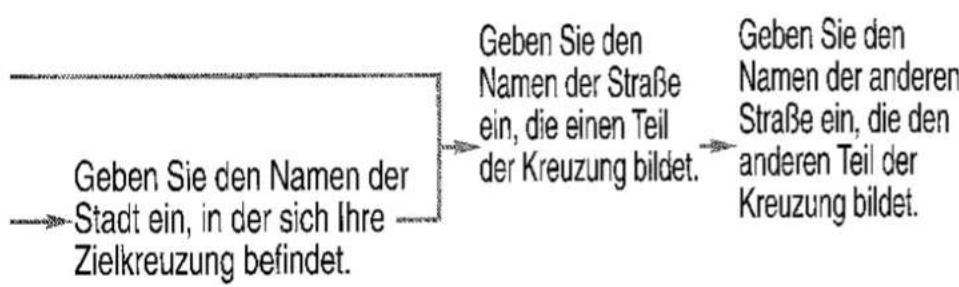

Zielort nach Kreuzung

Zielort nach POI

●Zielort unter Verwendung des Zielortlarchivs

●Zielort unter Verwendung eines markierten Punktes

Zielort unter Verwendung der Karte

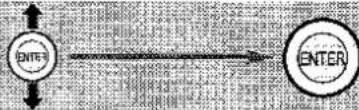

Zeicheneingabe 58

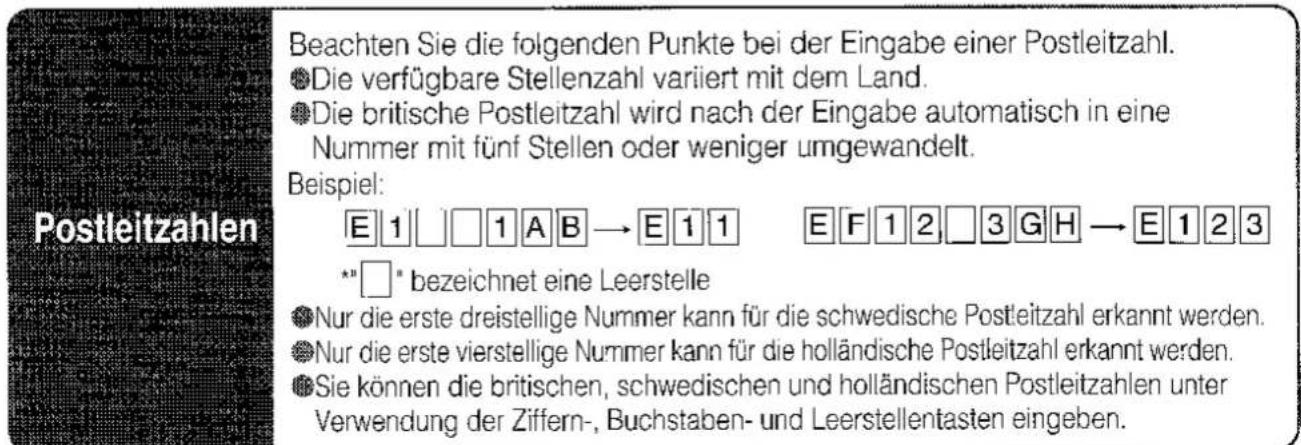

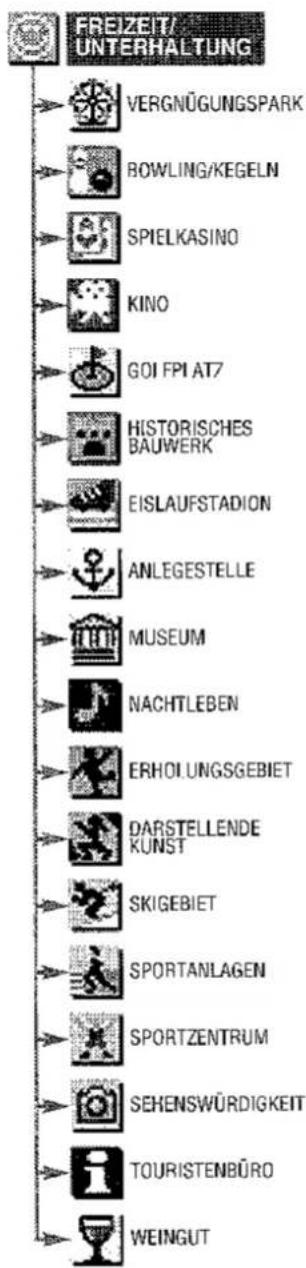

Eingabe von POI-Piktogrammen auf den Karten/Postleitzahlen.... 59

Direkte Zieleingabe 60

Nach der Routenplanung

●Beendigung der Routenplanung, Routenvorschau, Löschen der Routenführung....61

Routenänderungen 62

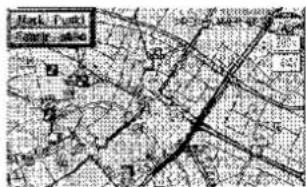

Markierte Punkte 64

Setup 66

Vorsichtshinweise/Systemleistung

●Akustische Routenführung 70

●Automatische Entfernungskorrektur 70

GPS 71

Map-Matching 71

Positioniergenauigkeit 72

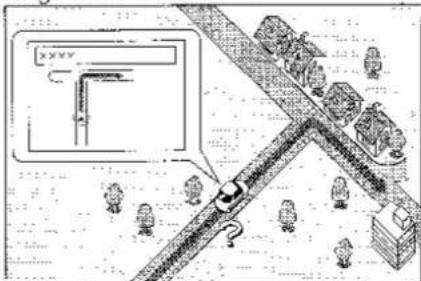

●Routenführung 72

●Routenplanung 73

Störungsbeseitigung ●Durchzuführende Verifikationen 74

●Fehlermeldungen 76

Wartung/Technische Daten 77

Routen- planung

Markierungen

Anwender- einstellung

Bel Bedari

Sicherheitshinweise

■ Lesen Sie die Bedienungsanleitungen für dieses Gerät und alle anderen Komponenten Ihres mobilen Navigationssystems aufmerksam durch, bevor Sie das System in Betrieb nehmen. Diese Bedienungsanleitungen enthalten Instruktionen darüber, wie Sie das System auf sichere und effiziente Weise verwenden können. Panasonic übernimmt keine Verantwortung für Probleme jeglicher Art, die auf Nichtbeachtung der Instruktionen in dieser Bedienungsanleitung zurückzuführen sind.
Diese Anleitung verwendet Symbole, um Ihnen zu zeigen, wie Sie dieses Produkt sicher verwenden können, und um Sie vor potenziellen Gefahren auf Grund fehlerhafter Anschlüsse und Bedienungsvorgänge zu warnen. Die Bedeutungen dieser Symbole sind nachfolgend erläutert. Sie sollten die Bedeutungen dieser Symbole richtig verstehen, um diese Anleitung und das System richtig verwenden zu können.

Deklaration der Konformität (DdK)

Die Matsushita Communication Industrial Co., Ltd. (MCI)/Panasonic Testing Centre (Europe) GmbH (PTC) deklariert hiermit, dass dieses Navigationssystem CN-DV2300N den wesentlichen Anforderungen und anderen relevanten Vorschriften der Richtlinie 1999/5/EC entspricht.

Hinweis:

Falls Sie eine Kopie des Originals der Deklaration der Konformität (DdK) unseres Produktes hinsichtlich R & TTE erhalten möchten, wenden Sie sich bitte an unsere Webseite: http://doc.panasonic-tc.de

Netzwerk-Kompatibilität:

Dieses Navigationssystem verwendet das GPS-Satellitensystem in Kombination mit den Navigation Technologies (Navtech) DVD-SDAL-Karten.

Warburg

Warnung

Dieses Symbol soll Sie auf wichtige Instruktionen für die Bedienung und den Einbau aufmerksam machen. Falls Sie diese Instruktionen nicht beachten, kann es zu ernsthaften Verletzungen sogar mit Todesfolge kommen.

Warnung

■ Bedienen Sie das System nicht während der Fahrt, und blicken Sie nicht kontinuierlich auf den Monitorbildschirm!

Andern Sie die Einstellungen und den Zielort nicht, während Sie das Kraftfahrzeug lenken. Minimieren Sie die Zeit für das Betrachten des Monitorbildschirms, und hören Sie der akustischen Routenführung während der Fahrt zu. Eine Bedienung des Systems kann den Fahrer vom Verkehr ablenken und zu Unfallen führen. Halten Sie daher immer das Fahrzeug an einem sicheren Ort an und aktivieren Sie die Feststellbremse, bevor Sie das System bedienen.

■ Beachten Sie immer die örtlichen Verkehrsregeln!

Ihre Routenführung kann auch Straßen enthalten, die nicht für den öffentlichen Verkehr freigegeben sind, oder auf Grund der Verkehrsregeln gesperrt sind. Halten Sie sich daher an die örtlichen Verkehrsregeln, und befahren Sie ggf. eine abweichende Route.

■ Verwenden Sie niemals dieses Gerät, wenn ein Defekt vermutet wird!

Falls das Gerät defekt (kein Bild, kein Ton) oder in einem abnormalen Zustand (Fremdkörper sind eingedrungen, das Gerät wurde Wasser ausgesetzt, es entwickelt Rauch oder ungewöhnlichen Geruch) ist, schalten Sie die Stromversorgung unverzüglich aus, und wenden Sie sich bitte an Ihren Fachhändler, bei dem Sie dieses Gerät gekauft haben. Falls Sie das Gerät im defekten Zustand verwenden, kann es zu Untällen, Feuer- oder Stromschlaggefahr kommen.

■ Installieren Sie dieses Produkt niemals so, dass Ihr Blickfeld beeinträchtigt wird! Falls Sie dieses Produkt so installieren, dass Ihr Blickfeld nach vorne oder hinten beeinträchtigt bzw. Ihre Bedienung des Fahrzeuges behindert wird (in der Nähe des Schalthebels, Bremspedals usw.), kann es zu Unfällen kommen.

■Verwenden Sie niemals die Sicherheit betreffende Komponenten für die Installation, den Masseanschluss und ähnliche Funktionen!

Vervenden Sie niemals die Sicherheit betreffende Komponenten (Kraftstofftank, Bremsanlage, Radaufhängung, Lenkung usw.) für die Verdraughtung oder das Anbringen dieses Produktes bzw. seines Zubehörs

■Verwenden Sie die richtige Spannungsversorgung!

Dieses System ist für den Betrieb mit einem 12-V-Gleichspannungssystem mit negativen Battenieklemme an Masse ausgelegt.

■Trennen Sie die negative (−) Klemme von der Batterie ab, bevor Sie die Verdrahtung ausführen!

Falls Sie die Verdrautung oder den Einbau dieses Produktes bei an die Battenis angeschlossener negativer Klemme ausführen kann es auf Grund von Kuizschlüssen zu elektrischen Schlagen oder Verletzungen kommen.

Überlassen Sie das Austauschen der Sicherung dem qualifizierten Wartungspersonall
Falls die Sicherung durchorennt, elimieren Sie die Ursache und lassen Sie die Sicherung von einem qualifizierten Wartungstechniker durch eine für das Modell CN-DV2300N vorgeschriebene Sicherung austauschen. Felscher Austausch der Sicherung kann zu Bauchentwicklung, Feuer und Beschädigung des Produktes führen.
Achten Sie auf richtige Verlegung der Leiter, sodass diese das Lenken bzw. das Ein- und Aussteigen in das/aus dem Fahrzeug nicht behindern.
Fassen Sie die Leiter zu Bändeln zusammen, und befestigen Sie diese an einem sicheren Ort, damit die Lenkung, der Schalthebel, das Bremspedal, die Füße des Fahrers usw nicht behindert werden. Anderenfalls können sich die Kabel an beweglichen Teilen des Fahrzeuges, wie z.B. dem Bremspedal oder dem Schalthebel, verhängen und zu Unfällen führen.
■ Zerlegen Sie niemals dieses Produkt!
Zerlegen Sie hiemals dieses Produkt, und versuchen Sie niemals Reparaturen selbst auszuführen Falls jemals Reparaturen an diesem Produkt erforderlich sein sollten, wenden Sie sich bitte an Ihren Fachhändler oder an einen Panasonic-Kundendienst
■ Installieren Sie dieses Produkt niemals auf der Airbag-Abdeckung oder an einer Position, an der die Funktion des Airbags behindert wird!
Beachten Sie, dass das Installieren dieses Produkts auf der Airbag Abdeckung oder an einer Position, an der die Funktion des Airbags behindett wird, strikt verboten ist. Der Airbag könnte nicht richtig funktionieren oder das Gerät bzw. dessen Teile könnten durch das Zünden des Airbags weggeschleudert werden wodurch Unfälle oder Verletzungen verursacht werden könnten.
Überprüfen Sie die Verrohrung, den Kraftstofftank, die elektrische Verdrahtung und andere Punkte, bevor Sie dieses Produkt einbauen!
Falls Sie eine Bohrung in dem Fahrgestellt des Fahrzeuges bohren müssen, um das Produkt anzubringen oder zu verdrahten, überprüren Sie zuerst die Anordnung der Kabelbäume, des Kraftstoffanks und der elektrischen Verdrahtung. Danach bohren Sie die Behrung möglichst von der Außenselte.
■ Befolgen Sie die Einbau- und Verdrahtungsanleitungen!
Befolgen Sie strikt die in der Einbauanleitung aufgeführten instruktionen, wenn Sie das Produkt einbauen und verdrahten. Falsche Verdrahung kann zu Unfallen fuhren oder Feuer bzw. Beschädigungen an dem Produkt verursachen.
■ Schließen Sie aus Sicherheitsgründen den Leiter der Feststellbremse an!
Achten Sie darauf, dass die Feststellbremse aus Sicherheitsgründen angeschlossen wird. Anderenfalls arbeiter, die Sicherheitsluktionen des Navigational systems nicht, sodass es zu Unfällen kommen kann.
■ Bringen Sie das Produkt richtig an!
Bauen Sie das Produkt unter Verwendung von geeigneten Werkzeugen nichtig ein. Sichern Sie die Kabel mit Kabelklemmen oder Isofierband.
■ Halten Sie die Batterien außerhalb der Reichweite von Kleinkindem!
Die Batterien können versehentlich verschluckt werden, halten Sie diese daher außerhalb der Reichweite von Kleinkindem. Falls eine Batterie verschluckt wurde, wenden Sie sich unverzüglich an einen Arzt
■ Bewahren Sie die Fernbedienung in ihrem Halter auf, wenn Sie diese nicht verwenden!
Falls Sie die Fern bedienung nicht in ihren Halter einsetzen, kann sie während der Fahrt neu-terfallen und unter dem Bremspedal eingeklemmt werden, wodurch es zu einem Verkehr sunfall kommen kann.
■ Versuchen Sie niemals ein Abspielen der Kartendisk auf einem Audio-Player!
Versuchen Sie niemals ein Abspielen der Kärtendisk auf einem anderen CD-(DVD-) Player. Der erzeugte, laute Ton kann Ihr Gehör oder Ihre Laufsprecher beschädigen.

Sicherheitshinweise

!

Vorsicht

Dieses Symbol soll Sie auf wichtige Instruktionen für die Bedienung und den Einbau aufmerksam machen. Falls Sie diese Instruktionen nicht beachten, kann es zu Verletzungen oder Sachschäden kommen.

Vorsichts

■Die Verwendung dieses Gerätes in kommerziellen Fahrzeugen ist verboten! Verwenden Sie dieses Navigationssystem niemals in kommerziellen Fahrzeugen.
■Verwenden Sie dieses Produkt niemals an Orten, an welchen es Wasser, Feuchtigkeit oder Staub ausgesetzt ist!

Falls Sie dieses Gerät Wasser, Feuchtigkeit oder Staub aussetzen, kann es zu Rauchentwicklung, Feuer oder anderen Beschädigungen kommen. Achten Sie besonders bei der Autowäsche und an regnerischen Tagen darauf, dass das Gerät nicht nass wird.

■Halten Sie die Lautstärke der akustischen Routenführung auf einem geeigneten Pegel! Halten Sie die Lautstärke der akustischen Routenführung auf einem niedrigen Pegel, damit Sie andere Verkehrsgeräusche ebenfalls während der Fahrt vernehmen können.
■Schützen Sie das Disklaufwerk!

Führen Sie niemals Fremdmaterial in den Einschub des Disklaufwerks ein.

■ Dieses Navigationssystem ist für die exklusive Verwendung in Automobilen ausgelegt! Sie sollten dieses Navigationssystem nur in ein Automobil einbauen. Bauen Sie es niemals in ein Schiff, ein Flugzeug oder ein anderes Fahrzeug (außer einem Automobil) ein. Verwenden Sie dieses Navigationssystem auch nicht im Freien.
Überlassen Sie die Verdrahtung und den Einbau qualifiziertem Wartungspersonal! Der Einbau dieses Navigationssystems erfordert spezielles Können und Erfahrung. Um maximale Sicherheit sicherzustellen, lassen Sie das Navigationssystem von dem Fachhändler einbauen, bei dem Sie es gekauft haben. Panasonic ist nicht verantwortlich für Probleme jeglicher Art, wenn Sie das Gerät selbst einbauen.
■Achten Sie darauf, dass die Leiter nicht beschädigt werden!

Bei der Verdrahtung ist darauf zu achten, dass die Leiter nicht beschädigt werden. Daher ist sicherzustellen, dass die Kabel nicht am Fahrgestell des Fahrzeuges, an Schrauben und beweglichen Teilen (wie z.B. Sitzschienen) eingeklemmt werden. Niemals die Leiter zerkratzen, nicht daran ziehen, diese nicht abbiogon oder verdrehen. Die Kabel nicht in der Nähe von Wärmequellen verlegen und auch keine schweren Gegenstände darauf abstellen. Falls die Kabel über scharfe Metallkanten geführt werden müssen, die Leiter schützen, indem sie mit Isolierband oder dgl. umwickelt werden.

■Die vorgeschriebenen Teile und Werkzeuge für den Einbau verwenden!

Die mitgelieferten oder vorgeschriebenen Teile und geeignete Werkzeuge für den Einbau dieses Produktes verwenden. Die Verwendung anderer als der mitgelieferten oder vorgeschriebenen Teile kann zu internen Beschädigungen des Gerätes führen. Fehlerhafte Isolation kann zu Unfällen, Fehlbetrieb oder Feuer führen.

■Blockieren Sie niemals die Belüftungsschlitze oder die Kühlkörper des Gerätes! Falls Sie diese Teile blockieren, kann es im Inneren des Gerätes zu Überhitzung und damit zu Feuer oder anderen Beschädigungen kommen.
Achten Sie darauf, dass Ihre Hände oder Finger am Gerät nicht eingeklemmt werden! Führen Sie Ihre Hände oder Finger niomals in bewegliche Teile oder den Diskeinschub ein. Ihre Hände oder Finger könnten eingeklemmt und verletzt werden. Besonders Vorsicht ist geboten, wenn sich Kleinkinder im Fahrzeug befinden.
■Das Gerät niemals an instabilen oder Orten mit Vibrationen einbauen!

Geneigte und stark gekrümmte Flächen sind zu vermeiden. Falls der Einbau nicht stabil ist, kann das Gerät während der Fahrt herunterfallen, sodass es zu Unfällen und Verletzungen kommt.

■ Betreiben Sie niemals das Gerät für längere Zeit bei abgestelltem Motor!

Falls Sie das Navigationssystem bei abgestelltem Motor für längere Zeit betreiben, kann die Batterie entladen werden.

■Behandeln Sie die Lithiumbatterien richtig!

Dieses Produkt enthält eine Lithiumbatterie. Es besteht Explosionsgefahr, wenn Sie die Lithiumbatterie falsch austauschen. Verwenden Sie als Ersatzbatterie nur den gleichen oder gleichwertigen Batterietyp, wie er vom Hersteller empfohlen wird. Entsorgen Sie verbrauchte Batterien nach den Vorschriften des Herstellers.

■Informationen hinsichtlich der Batterien

Vorsicht

■Beachten Sie die folgenden Vorsichtsmaßnahmen, wenn Sie die Batterien für die Fernbedienung handhaben.

• Verwenden Sie nur die vorgeschriebenen Mignon-Batterien (R6PU).
  Setzen Sie die Batterien mit der im Batteriefach markierten Polarität ((+) und (−)) ein
  Mischen Sie niemals alte und neue Batterien oder Batterien unterschiedlichen Typs.
  Erneuen Sie verbrauchte Batterien so bald wie möglich.
  Entfernen Sie die Batterien aus der Fernbedienung, wenn diese für längere Zeit nicht verwendet werden soll.
  Belassen Sie die Batterien oder die Fernbedienung mit eingesetzten Batterien niemals an Orten mit sehr hoher Temperatur, wie z.B. in einem geschlossenen Fahrzeug, im Kofferraum, an einem Ort mit direkter Sonnenbestrahlung oder in der Nähe der Heizung.
  Isolieren Sie die Batterien (indem Sie diese einzeln in Plastiktüten einsetzen oder die Pole mit Isolierband isolieren) vor der Entsorgung oder Aufbewahrung. Entsorgen Sie die Batterien nur gemäß den örtlichen Vorschriften.
  Halten Sie die Batterien außerhalb der Reichweite von Kleinkindern. Falls eine Batterie versehentlich verschluckt wurde, wenden Sie sich unverzüglich an einen Arzt.
  Die verbrauchte Batterie nicht in den Hausmüll werfen, sondern nach den örtlichen Vorschriften bei der Sammelstelle für Altbatterien abgeben.

Falls die Batterien auslaufen sollten:

Entfernen Sie die Batterieflüssigkeit vollständig aus dem Batteriefach, und setzen Sie neue Batterien ein.
- Falls Teile Ihres Körpers oder Ihrer Kleidung mit der Batterieflüssigkeit in Kontakt kommen, waschen. Sie diese gründlich mit Frischwasser ab.
Sollte die Batterieflüssigkeit jemals in Ihre Augen gelangen, spülen Sie diese gründlich mit Frischwasser aus, und wenden Sie sich danach unverzüglich an einen Arzt.

SOFTWARE- (KARTENDISK) LIZENZVEREINBARUNG

BITTE LESEN SIE DIESE VEREINBARUNG SORGFÄLTIG, BEVOR SIE DIESES NAVTECH-PRODUKT BENUTZEN.

Diese Software und Daten („Software“) sind für Ihre persönliche, nicht kommerzielle Nutzung bestimmt. Die Software ist durch das Urheberrecht und andere Gesetze geschützt.

Durch die Benutzung dieser Software stimmen Sie folgenden Punkten und Bedingungen zu.

Sie stimmen der Benutzung dieser Software allein für Ihren persönlichen oder den internen geschäftlichen Gebrauch, mit Ausnahme von Service-Tätigkeiten, Timesharing oder ähnlichem, zu. Mit der Ausnahme einer Datensicherung auf einer Festplatte, ist es nicht erlaubt diese Software zu kopieren oder zu vervielfältigen, und entsprechend weiterzugeben. Sie stimmen zu, diese Software weder zu disassemblen, zu decompilieren oder eine Rückentwicklung vorzunehmen, mit Ausnahme der durch die entsprechenden Gesetze ausdrücklich vorgeschriebenen Genehmigungen.

Weitere Einschränkungen. Es ist nicht gestattet, diese Software mit: (i) jeglichen Positionierungs-Systemen, GPS-Receivern, Kompassen, Reifensensoren oder anderen Entfernungs- oder Richtungssensoren zu verwenden, oder (ii) in irgendwelchen Produkten, Systemen oder Anwendungen zu installieren, oder auf andere Weise in verbundenen oder kommunizierenden Fahrzeugen, die fähig zur Navigation, Positionierung, Echtzeit-Routenführung, Flotten-Management oder ähnlichen Applikationen haben, zu verwenden, oder (iii) in irgendwelchen Handheld-Computern oder Handys sowie anderen mobilen Geräten zu benutzen.

Keine Garantie. Diese Software wurde Ihnen mit Ihrem Einverständnis geliefert, dass Sie sie zu Ihrem eigenen Risiko benutzen. Panasonic und ihre Lieferanten und Lizenzgeber gewähren keine Garantie, weder ein- noch ausgeschlossen, aufkommend durch Gesetze oder Anderes, insbesondere unbegrenzt auf Inhalt, Qualität, Genauigkeit, Vollständigkeit, Effektivität, Zuverlässigkeit und Gebrauchsfähigkeit als Resultat des Gebrauchs, oder das diese Software fehlerfrei funktioniert.

Einschränkungen der Garantie: Panasonic und ihre Lieferanten und Lizenzgeber weisen jegliche Garantieansprüche, ausgesprochene oder unausgesprochene, bezüglich Qualität, Wirksamkeit, Marktgängigkeit oder einer besonderen Verletzung, zurück. Manche Länder oder Kommunen erlauben keine bestimmten Garantieausschlüsse, sodass der obigen Inhalt vielleicht für Sie nicht zutreffend ist.

Einschränkungen der Verpflichtungen: Panasonic und ihre Lieferanten und Lizenzgeber sind Ihnen gegenüber nicht verantwortlich für Beschwerden, Forderungen oder Aktivitäten, ohne Rücksicht auf die Ursache der Beschwerde, Behauptungen, Verlusten, Verletzungen, direkt oder indirekt, welche vom Gebrauch oder Besitzrecht der Software entstehen. Es besteht keine Verpflichtung für die Erstattung des Verlustes von Profit, Einkommensquellen, Verträgen, Ersparmissen oder andere direkten oder indirekten Geschäften, aus zufällig oder dauerhaft entstandenen Fehlern dieser Software, selbst wenn Panasonic und ihre Lieferanten und Lizenzgeber darauf hingewiesen haben. Manche Länder oder Kommunen erlauben keine bestimmten Garantieausschlüsse, sodass der obige Inhalt vielleicht für Sie nicht zutreffend ist.

Schadenersatz Sie stimmen zu und stellen sicher, Panasonic und ihre Lieferanten und Lizenzgeber freizuhalten von Verantwortung für jeglichen Verlust, der auf die Verwendung dieser Software zurückzuführen ist.

Export-Kontrolle Sie stimmen zu, diese Software und jeden dazugehörigen Teil, nicht zu exportieren, wenn dadurch die geltenden Exportbestimmungen, -gesetze und -regeln verletzt würden.

Regierungsgesetzt Die obigen Bestimmungen und Konditionen sind rechtsmäßig auf Grund der Gesetzte der Niederlande ohne die Gültigkeit auszuschließen, wenn (i) diese Bestimmungen und Konditionen den vorgeschriebenen Gesetzen widersprechen, und (ii) die Bedingungen der Vereinten Nationen für Verträge des internationalen Verkaufs von Produkten nicht eingehalten werden.

Einleitung

Herzlich willkommen in der ständig wachsenden Familie der Besitzer von elektronischen Produkten von Panasonic! Wir sind davon überzeugt, dass Ihnen dieses Gerät über viele Jahre hinweg angenehme Stunden unterwegs verschaffen wird. Der gute Ruf von Panasonic-Erzeugnissen beruht auf ihrer hochpräzisen Elektronik und Mechanik, deren Güte wiederum auf den Einsatz sorgfältig ausgewählter Bauteile zurückzuführen ist. Sobald Sie sich selbst von der beispielhaften Qualität, Zuverlässigkeit und dem günstigen Preis-Leistungsverhältnis dieses Gerätes überzeugt haben, werden auch Sie stolz darauf sein, der Panasonic-Familie anzugehören.

Merkmale

Das mobile Navigationssystem CN-DV2300N von Panasonic weist in Kombination mit der Kartendisk von NAVTECH die folgenden speziellen Merkmale auf:

● Detaillierte Karten werden verwendet.
Die gewählten Zielorte werden angezeigt, um einfach abgelesen werden zu können.
Gewünschte Orte können registriert werden.
Ein Zielort kann auf Wunsch auch von den registrierten Orten und Einrichtungen ausgewählt werden.

Hinweise

Audio-DVDs und Video-DVDs werden von diesem Gerät nicht unterstützt.
- Dieses Gerät unterstützt nicht alle Video-CD- und CD-Formate.

Für sicheren Gebrauch dieses Gerätes

■Vermeiden Sie übermäßige Feuchtigkeit

Setzen Sie dieses Produkt niemals Wasser oder übermäßiger Feuchtigkeit aus. Anderenfalls kann es zu Kurzschlüssen, Feuer und anderen Beschädigungen kommen.

■ Vermeiden Sie extrem niedrige oder hohe Temperaturen, da diese den normalen Betrieb beeinträchtigen können

Das Innere des Fahrzeuges kann sehr heiß oder kalt werden, wenn Sie das Fahrzeug für längere Zeit in direktem Sonnenlicht oder an einem kalten Ort mit abgestelltem Motor parken. Unter solchen Bedingungen arbeitet das Navigationssystem vielleicht nicht normal. Normaler Betrieb wird jedoch wieder hergestellt, sobald die Temperatur im Inneren des Fahrzeuges einen normalen Wert angenommen hat. Falls das Navigationssystem auch bei normaler Temperatur nicht richtig arbeitet, wenden Sie sich bitte an Ihren Fachhändler, bei dem Sie dieses Produkt gekauft haben.

Mobiles Navigationssystem

Dieses mobile Navigationssystem nutzt die Signale von GPS*-Satelliten, Geschwindigkeitssensoren und Beschleunigungssensoren, um durch den Vergleich mit elektronisch gespeicherten Landkarten den aktuellen Standort Ihres Fahrzeuges zu bestimmen und Sie von Ihrem Startpunkt an den Zielort auf einer geplanten Route zu führen.

* : GPS (Global Positioning System) ist ein globales Positioniersystem, das sich auf Satelliten des US-Verteidigungsministeriums stützt.

Die Karten betreffende Punkte

Hinweis für den Kunden

Die Kartendisks sind als Option erhältlich (Bestellnummer: T1000-5073).

Für weitere Informationen wenden Sie sich an Ihren Fachhändler, bei welchem Sie dieses Produkt gekauft haben.

Kartendisk

Dieses Gerät unterstützt ausschließlich die DVD-SDAL-formatiertend Kartendisks (SEAMLESS) von NAVTECH, die speziell für dieses Gerät entwickelt wurden. Für Unfälle, die sich aus der Verwendung von Kartendisks anderer Formate ergeben, kann Panasonic keine Verantwortung übernehmen. Beim Kauf der Kartendisk achten Sie darauf, dass diese speziell für für die Verwendung mit dem CN-DV2300N ausgelegt sind.

Falls Sie einen Fehler in den Kartendaten vermuten, teilen Sie dies bitte der Navigation Technologies (NAVTECH) über das Fahrer-Rückmeldeformular auf ihrer Webseite mit. Sie können diese Webseite unter www.navtech.com finden. Falls Sie keinen Zugang zum Internet haben, übermitteln Sie bitte diese Informationen an die Navigation Technologies unter der folgenden Anschrift:

Anschrift der Navigation Technologies

Telefonnummer: + 800 18 23 53 22 (gebührenfrei) oder + 31 555 384 245

Faxnummer: + 31 555 433 947

(Bei einem Anruf müssen Sie das Symbol + durch den internationalen

Vorwahlcode für die Niederlande in Ihrem Land ersetzen.)

Hinweise

- Bitte bereiten Sie die Versionsnummern der Karte und Software vor.

Diese Informationen können Sie unter Einhaltung des folgenden Vorganges finden.

① Drücken Sie die Taste SETUP auf der Fernbedienung.

② Verwenden Sie den Joystick der Fernbedienung, um durch die Menüoptionen zu scrollen, wählen Sie information, und drücken Sie die Taste ENTER.

③ Wählen Sie Version, und drücken Sie die Taste ENTER. Dadurch werden die Karten- und Software-Versionen angezeigt.

Für weitere Hilfe siehe Seite 66 der Bedienungsanleitung.

Entsorgung der Altbatterien

Das Gerät enthält eine Lithiumbatterie zur Sicherung des Speicherinhalts.

Zum Ausbauen der Batterie, wenn diese ersetzt werden muss, wenden Sie sich bitte an Ihren Fachhändler. Die verbrauchte Batterie nicht in den Hausmüll werfen, sondern nach den örtlichen Vorschriften bei der Sammelstelle für Altbatterien abgeben.

Bezeichnungen und Funktionen

Joystick

Dient für die Wahl eines Punktes, indem Sie den Joystick nach oben, unten, rechts oder links neigen.

Monitor/Navigationssystem-Umschalter Stellen Sie den Navigationsmodus ein.

Taste LAST

Damit können Sie auf die vorhergehende Anzeige zurückkehren.

Taste ZOOM

Damit können Sie den Maßstab der Karte verändern.

(Seite 55)

Taste MODE

Damit können Sie den Anzeigemodus umschalten.

(siehe nachfolgenden Hinweis)

Taste VOICE

Mit dieser Taste aktivieren Sie die akustische Routenführung.

Für den Monitorbetrieb

(CY-VMR5800N, CQ-VA707N usw.) (Option) Stellen Sie den Monitormodus ein.

Taste POWER

Drücken Sie diese Taste, um den Monitor auf den Bereitschaftsmodus (eingeschaltete Stromversorgung) zu schalten.

Taste VOL (Volume)

Drücken Sie die entsprechende Seite dieser Taste, um die Lautstärke einzustellen. (Wirkt nur für die in den Monitor eingebauten Lautsprecher.)

Taste MODE

Drücken Sie diese Taste, um die Eingangsquelle zu ändern.

Hinweise

Dient für die Wahl eines Punktes.
●Dient für die Einstellung eines Punktes.

Taste ENTER

(nur für CQ-VA707N)

Drücken Sie diese Taste, um den gewählten Punkt auszuführen.

Taste ASPECT

- Drücken Sie diese Taste, um das Seitenverhältnis des Monitorbildschirms umzuschalten.

• Sie können diese Fernbedienung auch für die Steuerung mancher Funktionen von Panasonic Monitoren verwenden. Für weitere Informationen siehe die Bedienungsanleitung des entsprechenden Monitors.
  Mit dem Monitor/Navigationssystem-Umschalter können Sie den Anzeigemodus zwischen dem Navigationssystem und anderen Funktionen umschalten. Falls Sie den Monitor auf einen externen Eingang umschalten, während das Navigationssystem in Betrieb ist, ändert vielleicht die Hintergrundfarbe der Bildschirmanzeige auf Schwarz. Für Einzelheiten siehe die Bedienungsanleitung des Monitors.

Taste ENTER

Drücken Sie diese Taste, um einen gewählten Punkt auszuführen.

Taste DEST (Destination)

Mit dieser Taste wählen Sie einen Zielort.

(Seite 56)

Taste POS (Position)

Drücken Sie diese Taste, um den aktuellen Standort anzuzeigen.

(Seite 54)

Taste POP UP

Drücken Sie diese Taste, um das Suchmenü anzuzeigen.

(Seite 51)

Taste SET UP

Drücken Sie diese Taste, um die Einstellungen zu ändern.

(Seite 66)

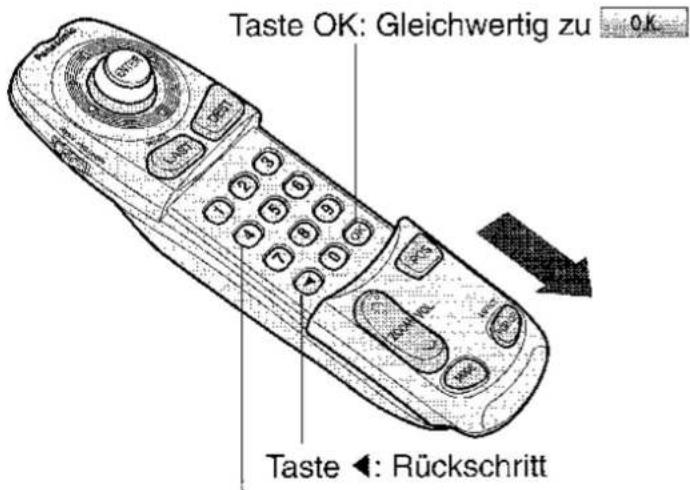

Zifferntasten

●Verwenden Sie diese Tasten für die Eingabe von Ziffern.

Hinweis

Unter Verwendung der Zifferntasten können Sie die Postleitzahl eingeben. (Seite 58, 59)

Einsetzen der Batterien

① Öffnen Sie den Batteriefachdeckel.

② Setzen Sie die neuen Batterien ein.

Hinweis

Achten Sie darauf, dass Sie die Batterien mit der im Batteriefach angegebenen Polarität (⊕ und ⊖) einsetzen.

③ Schließen Sie den Batteriefach deckel.

● Batterien: Zwei Mignon-Batterien (R6PU)
Batterielebensdauer: Ca. 5 Monate bei normaler Verwendung (wenn Manganbatterien bei normaler Umgebungstemperatur verwendet werden).
Austauschen der Batterien: Tauschen Sie die Batterien möglichst sofort aus, wenn der Infrarot-Empfänger nicht richtig auf die Bedienung der Fernbedienung anspricht, oder wenn die Fernbedienung nicht arbeitet.

Hinweis

Achten Sie darauf, dass kein Druck auf irgendwelche Tasten der Fernbedienung ausgeübt wird, wenn Sie die Fernbedienung in der Mittelkonsole ablegen. Die Batterien werden entladen, wenn Druck auf eine der Tasten ausgeübt wird.

Vor der Verwendung

Aktivierung

Setzen Sie eine Kartendisk (Option) in das Gerät ein, um das mobile Navigationssystem zu starten.

Vorsichts

Kartendisk

Nur Kartendisks des DVD-SDAL-Formats von NAVTECH, das nahtlos unterstützt wird, können mit diesem Gerät verwendet werden. Nur Kartendisks des DVD-SDAL-Formats (SEAMLESS), die Navlech speziell für die Verwendung mit diesem Gerät spezifiziert hat, verwenden (Bestellnummer: T1000-5073).
Für die Handhabung einer Kartendisk siehe den Abschnitt: „Handhabung und Pflege der Kartendisks“. (Seite 77)

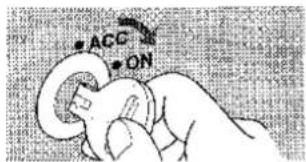

1 Drehen Sie den Zündschalter des Fahrzeuges auf die Position ON oder ACC.

Hinweise

Die Kartendisk kann nicht eingesetzt oder ausgeworfen werden, wenn der Zündschalter auf Position OFF gestellt ist.
Denken Sie immer daran, dass die Batterie entladen werden kann, wenn der Zündschalter bei abgestelltem Motor für längere Zeit auf Position ON oder ACC belassen wird.
- Falls die Stromversorgung des Monitors nicht mit der Stromversorgung des Navigationssystems verknüpft ist, müssen Sie auch die Stromtaste des Monitors drücken, um die Stromversorgung des Monitors einzuschalten.

2 Schieben Sie die Frontabdeckung des Gerätes nach unten.

Beginnen Sie nicht mit der Fahrt, bis die Öftnungsanzeige und die Warnanzeige geschlossen wurden. Dadurch wird dem System Zeit zur Stabilisierung gegeben.
Es kann zu Kondensation auf dem optischen Objektiv oder der Kartendisk im Inneren des Gerätes kommen, wenn die Temperatur in dem Fahrzeug in kurzer Zeit stark erhöht wird, wie z.B. beim Einschalten der Heizung an einem kalten Tag. Diese Kondensation kann zu Fehlbetrieb führen. In einem solchen Fall, werfen Sie die Kartendisk aus und betreiben Sie das Gerät nicht für etwa eine Stunde. Wischen Sie die Kondensation mit einem weichen Tuch von der Kartendisk ab. Falls das Gerät auch nach einer Stunde nicht richtig arbeitet, wenden Sie sich bitte an Ihren Fachhändler, bei dem Sie dieses Produkt gekauft haben.

3 Setzen Sie eine Kartendisk mit der Etikettenseite nach oben ein, und schließen Sie die Frontabdeckung, indem Sie diese nach oben drücken.

[Warnung]-Anzeige

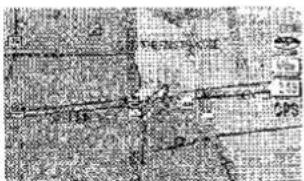

4 Lesen Sie die [Warnung], und drücken Sie danach die Taste

Die nach dem ersten Einschalten des Gerätes angezeigte Karte zeigt einen vom aktuellen Standort Ihres Fahrzeuges abweichenden Bereich auf. Die Kartenanzeige ändert auf den aktuellen Bereich, sobald die GPS-Positioniersignale empfangen wurden.

5 Wählen Sie die Sprache (Vorgabe: Englisch). Für Einzelheiten: (Seite 69)

Hinweise

• Sie können eine der folgenden Sprachen für die Anzeige und die akustische Routenführung wählen: Englisch (Vorgabe), Deutsch, Französisch, Holländisch, Italienisch, Spanisch.
• Sic müssen die Sprache für die Routenführung nicht jedes Mal wählen.

Entfernen der Kartendisk

Verschieben Sie die Frontabdeckung, und drücken Sie die Taste ▲.

Achten Sie darauf, dass Sie Ihre Hand oder Finger nicht in dem Diskeinschub einklemmen. Anderenfalls kann es zu Verletzungen kommen. Besondere Vorsicht ist in der Anwesenheit von Kleinkindern geboten.
Halten Sie die Fronttafe, des Navigationssystems geschlossen, ausgenommen für das Einsetzen und Entfernen einer Kartendisk. Anderenfalls kann Staub eintreten und zu Fehlbetrieb führen.

Popup-Menü

Das Popup-Menü erscheint, wenn Sie die Taste ☐/☐ drücken. Diese Funktion wird hauptsächlich während der Routenplanung verwendet.

Diese Funktion steht für die eingezoomten Kreuzungskarten nicht zur Verfügung.

Vorbereitung des Systems Prüfpunkte

1

2

Überprüfung der Verdrahtung

Überprüfung der automatischen Entfernungskorrektur

Überprüfung des GPS- Empfangs

Öffnen Sie das [Set Up Menü]

Wählen Sie Information

●Halten Sie das Fahrzeug an einem sicheren und offenen Ort an, und ziehen Sie die Feststellbremse an, bevor Sie die Überprüfungen vornehmen.
Falls Sie das System zum ersten Mal verwenden, oder falls Sie es für längere Zeit nicht benutzt hatten, können etwa 5 Minuten (oder etwa 2 Minuten an offenen Orten) benötigt werden, um die GPS-Signale erkennen zu können. (Seite 71)

Anschlussüberprüfung

GPS

Bedienung des Systems während der Fahrt

Eine Warnmeldung wird angezeigt, wenn Sie eine Bedienung des Systems während der Fahrt versuchen. Sie können diese Meldung nicht ausschalten.

Bitte beachten Sie, dass Panasonic ausdrücklich eine Bedienung des Systems durch den Lenker des Fahrzeuges während der Fahrt untersagt und daher auch nicht für etwaige Unfälle verantwortlich gemacht werden kann.

① WARNUNG erscheint, wenn eine Bedienung des Systems während der Fahrt versucht wird (ausgenommen Drücken der Taste pos).
② Falls Sie die Taste 📋 drücken, wird die Warnung deaktiviert, und das System kann bedient werden (nicht empfohlen).

WARNING wird wiederum angezeigt, wenn das Display nach der Bedienung auf die aktuelle Kartenposition zurückkehrt. Wiederholen Sie diesen Vorgang jedes Mal, wenn Sie das System während der Fahrt bedienen möchten.

Warnung

Bedienen Sie das System nicht während der Fahrt und betrachten Sie auch nicht kont Heierlich den Monitorbildschirm. Änderm Sie die Einsellungen und den Zielor nicht während der Fahrt. Minieren Sie die Zeitdauer für das Betrachten des Monitorbildschirms, und hören Sie die akustische Routenführung während der Fahrt. Eine Bedienung des Systemen lekt den Fahrer vom Verkehr ab und kann zu einem Unfall führen. Halten Sie das Fahrzeug immer an einem sicheren Ort an, und betäugen Sie die Feststellbremse, bevor Sie das System bedienen.

Das mobile Navigationssystem verwendet GPS-Daten für die Entfernungskorrektur. Achten Sie darauf, dass die GPS-Signale richtig empfangen werden (überprüfen Sie den GPS-Empfang gemäß Beschreibung auf dieser Seite).
Überprüfen Sie den GPS-Empfang an einem offenen Ort.

3 Die Information erscheint.

4 Überprüfen Sie folgende Punkte.

Anzeige von [Anschlussüberprüfung]

Geschwindigkeit: Fahrgeschwindigkeit Zubehörspannung: Spannung der Autobatterie (11 V bis 16 V) Geschwindigk. Impuls: Vom Fahrzeug emittierter Geschwindigkeitsimpuls Status: Lernpegel für die Positioniergenauigkeit des Fahrzeuges

Schalten Sie die Standleuchten ein.

Die Kontrollleuchte [Parkleuchte] leuchtet auf.

Ziehen Sie die Feststellbremse an

Die Kontrollleuchte [Handbremse] leuchtet auf.

Schalten Sie den Schalthebel in den Rückwärtsgang.

Die Kontrollleuchte [Rückleuchte] leuchtet auf.

Die Kontrollleuchte [GPS] leuchtet auf (nur zur Bestätigung)

Um diese Überprüfungen zu schließen→ OK

Um an die Kartenanzeige zurückzukehren → POS

Der Genauigkeitspegel wird auf „0“ zurückgestellt.

Fahren Sie das Fahrzeug mit geöffneter Kartenanzeige für etwa 30 Minuten mit einer Geschwindigkeit von mehr als 20 km/h.

Anzeige von [GPS Information]

Anzahl der Satelliten
Geografische Breite und geografische Länge der aktuellen Position
Aktuelles Datum und Zeit

■Um an die Kartenanzeige zurückzukehren

Dieses mobile Navigationssystem verwendet die Signale von drei oder mehreren Satelliten, um die Fahrzeugposition nach dem Prinzip der Triangulierung zu berechnen.

■ Überprüfung der automatischen Entfernungskorrektur

In den folgenden Fällen sollten Sie das Fahrzeug in einem offenen Bereich für etwa 30 Minuten mit einer Geschwindigkeit von über 20 km/h fahren, während die GPS-Signale empfangen werden. Dieser Vorgang ist nach der Rückstellung des Lernschaltkreises von der Positionskorrektur (Genauigkeitspegel) auszuführen, um die GPS-Entfernungskorrekturgenauigkeit (mit dem auf der Kartenanzeige leuchtenden GPS-Empfangsindikator) zu verbessern. Für Einzelheiten über die Entfernungskorrektur der nachfolgend aufgeführten Punkte siehe "Automatische Entfernungskorrektur" (Seite 70).

1. Wenn Sie das Navigationssystem nach der Installation zum ersten Mal verwenden
2. Wenn das Navigationssystem in ein anderes Fahrzeug übertragen wurde
3. Wenn der Reifendruck geändert, die Reifen ausgewechselt, die Reifen im regelmäßigen Turnus rotiert wurden oder das Reserverad verwendet wird
4. Wenn die Positionskorrektur-Lernergebnisse aus irgend einem Grund gelöscht wurden

Hinweise

Beginnen Sie nicht mit der Fahrt, bis die Öffnungsanzeige und die Warnanzeige geschlossen wurden.
Der Fahrzeug-Positionsindikator kann vorübergehend verschwinden, nachdem die Geschwindigkeit in Abhängigkeit von dem Fahrzeugmodell erhöht wurde. Dies ist ein normaler Vorgang, wodurch angezeigt wird, dass das System die Entfernungskorrektur berechnet.

Vor der Verwendung

Kartenanzeige

Aktuelle Positionskarte

Zeigt die aktuelle Position Ihres Fahrzeuges mit dem gewählten Maßstab an.

Route und Flaggen

Wenn die Route eingestellt wurde, wird die Route durch eine blaue Linie dargestellt, und die beiden folgenden Flaggen erscheinen auf der Karte.

Zielpunktflagge (Schwarzweiß)

Startpunktflagge (Grün)

Routenführungskarte

(während der Routenführung)

Zeigt die Straße, auf der Sie fahren, mit einem größeren Maßstab an.

Routenführungs karte

Kartenorientierung

Kartenmaßstab

Uhrzeit

GPS-Empfangsindikator

Leuchtet auf, wenn Signale von 3 oder mehr Satelliten empfangen werden.

Fahrzeugposition

Entfernung bis zur nächsten Abzweigung

Entfernung bis zur Abzweigung nach der nächsten Abzweigung

Pfeilführung für die nächste Abzweigung

Entfernung bis zur nächsten Abzweigung

-Richtung zum Zielort

Entfernung zum Ziel

Eingezoomte

Kreuzungskarte

(während der Routenführung)

Zeigt eine vergrößerte Karte der Kreuzung an, an die Sie sich annähern.

- Sie müssen diese Funktion einstellen, damit sie arbeitet (Seite 68).

Entfernung bis zur nächsten Abzweigung

Entfernung bis zur Abzweigung nach der nächsten Abzweigung

Aktueller Straßenname

Scrollkarte

Erscheint, wenn Sie den

Joystick

während der

Anzeige der aktuellen Positionskarte betätigen.

Sie können diese Karte mit dem Fadenkreuz-Cursor scrollen.

Verschieben Sie den Fadenkreuz-Cursor an eine Straße, und drücken Sie die

um den

Straßenramen anzuzeigen.

Hinweise

• Falls Sie in dem Routenführungsmodus von der Route abweichen, nachdem diese Route eingestellt wurde, dann wird von dem Routenführungsmodus auf die Scrollkarte umgeschaltet.
• Falls zum Erreichen Ihres Zielortes keine Route zur Verfügung steht, kann das Ziel in der Nähe des eingegebenen Zielortes eingestellt werden. In diesem Fall müssen Sie darauf achten, dass der Ort mit der Zielflagge nicht der von Ihnen bezeichnete Zielort ist.

Änderung der Kartenorientierung/des Kartenmaßstabs

■ Bedienen Sie das System nicht während der Fahrt und betrachten Sie nicht kontinuierlich den Monitorbildschirm.

Andern Sie nicht die Einsstellungen und den Zielor während der Fahrt. Minimieren Sie die Zeitdauer für die Betrachtung des Monitorückschirms, und hören Sie die aktusische Poulentführung während der Fahrt. Die Bedienung des Systems lenkt Sie vom Verkehr ab und kann zu einem Unfall führen. Halten Sie das Fahrzeug immer an einem sicheren Ort an, und verwanden Sie die Feststellbremse, bevor Sie das System bedienen.

Karten- orientierung

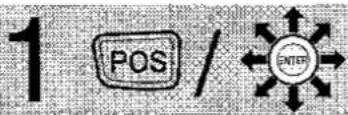

1

Öffnen Sie das Popup-Menü.

(Während der Karte der aktuellen Position)

2

Wählen Sie Norden oben oder Fahrir, oben, und drücken Sie danach die

Taste ENTER.

Norden oben:

Der geografische Norden ist oben.

Die Fahrtrichtung ist nach oben.

Die Karte kann in zwölf

Schritten mit Maßstäben von

100m bis 500k angezeigt werden.

●ZOOM ∧: Zeigt einer größeren Kartenausschnitt.

ZOOM V: Zeigt einen kleineren Kartenausschnitt.

Zieleingabe und Routenplanung

Falls Sie an Ihren Startpunkt zurückkehren möchten, wählen Sie [Vorherige Ziele] in dem Menü [Zielort wählen], und wählen Sie danach ein Piktogramm mit einer grünen Flagge als ein Ziel.

Warnungs

Bedienen Sie das System nicht während der Fahrt und betrachten Sie nicht kontinierlich der Monitorbildschirm. Ändern Sie nicht die Einstellungen und den Zielort während der Fahrt. Minimieren Sie die Zeitdauer für die Betrachtung des Monitorbildschirms, und hören Sie die akustische Routenführung während der Fahrt. Die Bedienung des Systems lenkt Sie vom Verkehr ab und kann zu einem Untall lühren. Halten Sie das Fahrzeug immer an einem sicheren Ort an und betatigen Sie die Feststellbremse, bevor Sie das System bedienen
Die Routenplanung mit diesem Navigation system kann auch Straßen, auf welchen Sie nicht fahren können, und Straßen mit Fahrverbet gemäß örtlichen Verkehrsregeln enthalten. Brit beachten Steimmer alle Verkehrsregeln.

Zeicheneingabe oder –wahl

(Seite 58)

* Im Speicher können die 10 zuletzt besuchten Städte abgespeichert werden, und diese Stadtnamen können Sie wählen.

Kürzeste Zeit

Dies ist die Route, auf der Sie den Zielort in kürzester Zeit erreichen können.

Autobahn vermeiden

Diese Route reduziert die Verwendung von Autobahnen (falls Autobahnen auf dem Weg vorkommen).

Karte

Sie können einen Zielort auf der Karte bestimmen. (Verschieben Sie den Fadenkreuz-Cursor an den Zielort.)

Markierter Punkt

Markiert den sich aus der Routenplanung ergebenden Zielort.

Hinweis

Die Ergebnisse der Routenplanung sind immer die kürzesten Routen. Sie können nicht immer die spezifizierten Autobahnen vermeiden, auch wenn die Autobahn auf [Autobahn vermeiden] eingestellt ist. Sie müssen die spezifizierte Autobahn befahren, wenn sich Ihr Fahrzeug z.Z. auf der Autobahn befindet, oder wenn Ihr Zielort auf einer Autobahn liegt.

Zeicheneingabe

1

2

Zeichenfeldei ngabe

(z.B. Straße, Stadt und Name)

Geben Sie die ersten Zeichen in das Feld ein.

Wählen Sie Ihren Zielort in der Liste, und drücken Sie danach die Taste ENTER.

Wählen Sie die Zeichen.

Verschieben Sie den Cursor an das nächste Zeichen.

Die Liste erscheint.

●Bis zu 6 Zeichen können eingegeben werden.

Die Namen, deren Buchstabierung mit den eingegebenen Zeichen beginnt, erscheinen.

●Falls der gewünschte Namen nicht in der Liste enthalten ist, gehen Sie an den Schritt 1 zurück, und versuchen Sie die Eingabe weniger Zeichen.

■Eingabe eines Straßennamens

Vorsicht

Geben Sie nicht den Straßentyp wie Straße, Weg oder Ring ein, da sonst die Routenplanung vielleicht nicht erfolgreich ausgeführt werden kann.

Beispiele

Street: ANBERG

Geben Sie die gewünschten Zeichen ein:

Street: ACHATWEG

Geben Sie die gewünschten Zeichen ein:

Street: STRASSE DES 17. JUNI

Geben Sie die gewünschten Zeichen ein:

1

2

Eingabe unter Verwendung der Zeichentabelle

(e.g. postcode)

Wählen Sie die Ziffern und Buchstaben von der Anzeige.

: Leerstellé

: Verschiebt den Cursor an die vorhergehende Position und löscht ein Zeichen.

Hinweis

Sie können auch die Zifferntaste der Fernbedienung für die Eingabe von Zahlen verwenden. (Seite 49)

Eingabe von POI-Piktogrammen auf den Karten/Postleitzahlen

■POI-Piktogramme (POI: Point Of Interest: Bensondere Ziele)

Die folgenden POI-Piktogramme werden auf den Karten angezeigt.

Direkte Zieleingabe
Nein : Autobahn wird nicht benutzt.]
    C --> D["Hinweise<br>Ein Punkt in der Nähe der Position des Fadenkreuz-Cursors kann ein Zielort sein, wenn der spezifizierten Punkt nicht mit dem Zielpunkt übereinstimmt.<br>Ein POI-Piktogramm wird als Zielort eingestellt, wenn sich ein POI-Piktogramm in der Nähe des Fadenkreuz-Cursors befindet."]

Nach der Routenplanung

Routenänderungen

Diese Funktion gestattet Ihnen die Suche nach alternativen Routen zum gleichen Ziel.

Wählen Sie eine Route

Maximal 3 Routen (einschließlich der gegenwärtigen) erscheinen.

Wählen Sie die zu vermeidenden Straßen.

●Die zu vermeidenden Straßen erscheinen in Grau.
    I["Verwenden Sie die Zwischenzielplanung und Eingabe, indem Sie die unter "Zieleingabe und Routenplanung" beschriebenen Schritte einhalten. (Seite 56, 57)"]

Wählen Sie einen Punkt, den Sie löschen möchten.

Für die Eingabe der Umleitungsentfernung siehe Seite 68.

Hinweise

Die Umleitung kann länger sein, als die von Ihnen eingegebene Entfernung.
Sie können bis zu fünf Zwischenziele eingeben. Wenn Sie die Eingabe des sechsten Zwischenziels versuchen, wird das Menü [löschen] geöffnet. Dieses Menü fordert Sie dazu auf, eines der gegenwärtig gewählten Zwischenziele zu löschen.
- Falls Sie ein Zwischenziel in der Nähe Ihrer gegenwärtigen Position beim Hinzufügen von Zwischenzielen eingeben, dann kann [Autobahn vermeiden] in manchen Fällen mit der Routenplanungsmethode nicht gewählt werden.

Markierte Punkte

●Sie können bis zu 100 Punkte abspeichern.
Jeder eingegebene Punkt wird mit seinem Namen und Piktogramm abgespeichert und auf der Karte angezeigt.

Markieren Ihrer gegen- wärtigen Position

Markieren eines beliebigen Punktes auf der Karte

Drücken Sie die Taste POS, um die gegenwärtige Position anzuzeigen.

Betätigen Sie den ←, um den Fadenkreuz-Cursor an dem zu markierenden Punkt zu positionieren.

Ändern des Piktogram ms eines markierten Punktes

Neubenenn ung eines markierten Punktes (Anwender- POI)

Löschen eines markierten Punktes

Öffnen Sie das [Set Up Menü].

Wählen Sie

Markierungspunkt bearbeiten

Wählen Sie

Bearbeiten

Setup

Sie können das folgende Setup in Abhängigkeit von Ihren Anforderungen ausführen.

Warnung

■Halten Sie Ihr Fahrzeug an, bevor Sie die folgenden Operationen ausführen:

Ändern Sie die Erstellungen uns Zielengaben nicht während der Fahrt. Minimieren Sie die Zeitspanne, die Siermit der Betrachtung des Monitorbidschirms während der Fahrt verbirgen, und hören Sie die akustische Routenführung. Die Bedienung des Systems während der Fahrt lankt den Fahrer vom Verkehr ab und kann zu einem Unfall führen. Halten Sie immer ihr Fahrzeug an einem sicheren Ort an und beizatigen Sie die Feststellbremse, bevor Sie des System Bediehen

1

2

: Vorgabe

Öffnen Sie das [Set Up Menü].

Karte

Karteneinstellung (Seite 67)

Route

Routeneinstellung (Seite 68)

System

Systemeinstellung (Seite 69)

Information

Angchlussüberprüfung

(Seite 52)

GPS

(Seite 52)

Version

(Seite 47)

Der Kartenbereich, die Kartendiskversion (DVD) und die Software-Version erscheinen.

Simulation

Sie können Ihre Route vom Startpunkt bis zum Ziel überprüfen. Diese Funktion steht nach dem Setup der Route zur Verfügung.

Markierungspunkt bearbeiten

(Seite 64)

Bearboilen

(Seite 64)

Sie können die markierten Punkte ändern und löschen.

A2895016

Ein Aus

Ein : Die Piktogramme werden auf der Karte angezeigt.

Aus : Die Piktogramme werden auf der Karte nicht angezeigt.

Fahrzeugposition

Wenn die aktuelle Position Ihres Fahrzeuges unterschiedlich von der auf der Karte angezeigten Fahrzeugposition ist.

■Wiederherstellung der Vorgaben

Zurücksetzen

Ändern Sie die Position des Fahrzeugs.

Ändern Sie die Richtung des Fahrzeugs.

→ : Drehung im Uhrzeigersinn um 11,25°.
← : Drehung gegen den Uhrzeigersinn um 11,25°.

Wählen Sie Karte

: Vorgabe

Öffnen Sie die Anzeige [Karte].

■Anzeigemodus (Tag/Nacht)

Ternacht | Tag | Nacht | Auto

Tag : Bildschirmfarbe für Tagesfahrt.
Nacht : Bildschirmfarbe für Nachtfahrt.
Auto : Tag wird automatisch auf Nacht umgeschaltet, wenn Sie die Scheinwerfer einschalten.

Farbe (Tag)

Tag Design Grün Belge Schwarz

Farbe (Nacht)

Nacht Design Grün Belge Schwarz

■Kartenorientierung

Kartenaustr. | Norden oben Fahrtr. oben

Norden oben: Der geografische Norden liegt oben auf der Karte.
Fahrtr. oben : Ihre Fahrtrichtung liegt oben auf der Karte.

■ Fahrzeugposition

Fahrzeugos: Zentriert Nicht zentriert

Zentriert : Der Standortindikator wird in der Mitte des Bildschirms angezeigt.
Nicht zentriertr: Der Standortindikator wird am unteren Rand des Bildschirms angezeigt.

■POI-Piktogramm

Ein Aus

Ein : Die POI-Piktogramme erscheinen an ihren markierten Positionen.
Aus : die POI-Piktogramme erscheinen nicht an ihren markierten Positionen.

■Routenverlauf

Wegepunkte Ein Aus

Ein : Der Routenverlauf wird markiert.
Aus : Der Routenverlauf wird nicht markiert.

■Wie Sie das Setup verlassen können.

Setup

Route

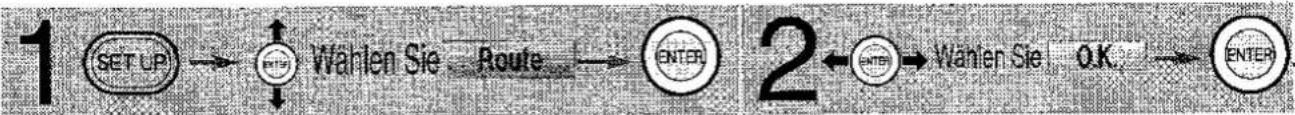


: Vorgabe

Öffnen Sie die Anzeige [Route].

Umleitung(km) 1 2 5 10 20

Sie können die Umleitungsentfernung spezifizieren.

1: 1 km 10: 10 km
2: 2 km 20: 20 km
5: 5 km

Automatisches Wiederauffinden der Route

Autom. Umleitung Ein Aus

Ein : Die Suche nach einer Route ist aktiviert, die Sie wieder an die ursprüngliche Route zurückführt, wenn Sie von dieser abweichen.
Aus : Keine Suche wird ausgeführt.

Sie sollten diese Funktion normalerweise auf [Ein] einstellen.

Systemmodus

Systemeinstellungen | Karne | Führung

Karte : Der Kartenmodus ist aktiviert.
●Führung: Der Routenführungsmodus ist aktiviert.

Zoom

Karte vergr. Ein Aus

Ein : Eine vergrößerte Kreuzungskarte erscheint automatische, wenn Sie sich einer Kreuzung nähern.
Aus : Dio Zoomfunktion wird nicht aktiviert, wenn Sie sich einer Kreuzung nähern.

Voraussichtliche Fahrzeit

Vorauss. Fahrzeit | Ein — Aus

Ein : Die voraussichtliche Fahrzeit wird angegeben, wenn Sie die akustische Routenführung aktivieren.
Aus : Die voraussichtliche Fahrzeit wird nicht angegeben.

Routenführung

Routenführung Ein Aus

Ein : Die Routenführung ist aktiviert.
Aus : Die Routenführung ist deaktiviert.

Die Route wird nicht gelöscht, wenn Sie die Routenführung deaktivieren.
●[Routenführung] wird automatisch auf [Ein] gestellt, wenn Sie ein neues Ziel eingeben.

: Vorgabe

Öffnen Sie die Anzeige [System].

■Lautstärkeregler für Stimmenführung (5 Pegel)

Laulstärkeregler 0 1 2 3 4

Sie sollten auch den Lautstärkeregler am Monitor einstellen.

- Kontrollton

Signalton | En | Aus

Ein : Der Kontrollton ertönt, wenn Sie eine Taste der Fernbedienung betätigen.

Aus : Der Kontrollton ertönt nicht, wenn Sie eine Taste der Fernbedienung betätigen.

■Sprachwiederholung

Stimme | En | Aus

Ein : Die Stimmenführung ist aktiviert.

Aus : Die Stimmenführung ist deaktiviert.

Uhr

Uhr | Ert | Aus

Sprache

Sprache GB F D I E NL

GB : Englisch I : Italienisch

●F : Französisch ●E : Spanisch

D : Deutsch NL : Holländisch

■Umschalten zwischen Meter/Meilen

Meter/Meile(n) Meter Meilen

Meter : Meter

Meilen: Meilen

■ Sommerzeit

Sommerzeit | Ein Aus

Ein : Die Sommerzeit ist aktiviert. (Die interne Navigationsuhr wird um 1 Stunde vorgestellt.)

Aus : Die Sommerzeit ist deaktiviert.

■Wie Sie das Setup verlassen können.

Anzeigeposition

Bild Position → ENTER

●Stellen Sie die Anzeigeposition ein.

Vorsichtshinweise/Systemleistung

Akustische Routenführung

Warnungs

Das Navigationssystem dient nur zur Unterstützung des Fahrers. Der Fahrer muss immer die Verkehrssituation beobachten, um sichere Entscheidungen treffen zu können. Sie können vielleicht manchmal nicht Ihren Zielort erreichen, wenn die Daten auf einer Karendisk nicht den neuesten Informationen entsprechen. Besonders bei der Planung wichtiger Ziele wie Krankenhäuser oder Polizestationen ist Vorsicht geboten.
- Ihre Route kann manchmal Straßen einschließen, die auf Grund der Verkehrsregeln für den öffentlichen Verkehr gespert sind. Bitte beachten Sie immer die örtlichen Verkehrsregeln.
- Andern Sie die Einstellungen und Zielengaben nicht während der Fahrt. Minimieren Sie die Zeitspanne, die Sie mit der Betrachtung des Monitorbildschirms während der Fahrt verbringen, und hören Sie die akustische Routenführung. Die Bedienung des Systems während der Fahrt lenkt den Fahrer vom Verkehr ab und kann zu einem Unfall führen. Halten Sie immer Ihr Fahrzeug an einem sicheren Ort an, und betätigen Sie die Feststellbremse, bevor Sie das System bedienen.

Die akustische Routenführung (Stimmenführung) weist die folgenden Funktionen auf:

■Kreuzung

Die Stimmenführung dieses Systems sagt die Entfernung bis zur nächsten Kreuzung und die Abbiegerichtung an.

Diese Funktion der Stimmenführung ist automatisch. Daher müssen Sie diese nicht einstellen, und sie kann auch nicht deaktiviert werden.

Das System sagt die Entfernung bis zum Abzweigpunkt akustisch an.

Diese Funktion der Stimmenführung können Sie im [Set Up Menü] einstellen. Für Einzelheiten siehe Seite 68.

Wenn zwei Kreuzungen nahe zusammen liegen, kann die Stimmenführung spät erfolgen.

Wenn zwei Kreisverkehre nahe zusammen liegen, kann die Stimmenführung für den zweiten Kreisverkehr zu spät erfolgen.

Automatische Entfernungskorrektur

Das mobile Navigationssystem berechnet und zeigt die Fahrzeugposition auf der Karte an, indem es die von dem Fahrzeug ausgegebenen Geschwindigkeitsimpulse mit einem Korrekturkoeffizienten multipliziert. Die ausgegebenen Geschwindigkeitsimpulse variieren in Abhängigkeit von dem Fahrzeugtyp sowie mit unterschiedlichem Reifendruck und Reifenverschleiß.

Auch für den gleichen Fahrzeugtyp ist manchmal ein unterschiedlicher Korrekturkoeffizient erforderlich.

- Bei Verwendung des Reserverades an Stelle eines normalen Rades kann es zu Abweichungen der Fahrzeugposition kommen.

GPS

GPS ist eine Abkürzung für Global Positioning System und stellt ein System zur Feststellung der Position anhand der Signale der GPS-Satelliten des US-Verteidigungsministeriums dar. Dieses mobile Navigationssystem verwendet die Signale von drei oder mehreren Satelliten, um die Fahrzeugposition nach dem Prinzip der Triangulierung zu berechnen. Die Positioniergenauigkeit dieses Navigationssystems entspricht der Fehleranzeige des GPS, die etwa 30 bis 200 Meter beträgt.

●Falls Sie das System zum ersten Mal verwenden, oder dieses für längere Zeit nicht benutzt haben, dann werden etwa 5 Minuten (oder etwa 2 Minuten in offenen Bereichen) für die Berechnung der Fahrzeugposition benötigt.

■Der GPS-Empfang ist an den folgenden Orten schlecht:

In der Nähe von Hochhäusern

In bewaldeten Gebieten

Die GPS-Satelliten werden von dem US-Verteidigungsministerium verwaltet, das die Positioniergenauigkeit absichtlich vermindern kann. In solchen Fällen kann es zu Abweichungen der Fahrzeugposition kommen.
Die angezeigte Fahrzeugposition kann auch für einige Zeit nach dem Einschalten der Zündung abweichen, bis stabiler Empfang der GPS-Signale sichergestellt ist.

Map-Matching

Diese Funktion vergleicht die von Ihrem Fahrzeug erfasste Daten mit den auf der Kartendisk gespeicherten Kartendaten, verwendet die Koppelnavigation zur Feststellung der Straße auf der Sie fahren und zeigt die Position Ihres Fahrzeuges auf dieser Straße auf der Karte an.
Durch intelligentes Map-Matching wird eine noch genauere Bestimmung der Fahrzeugposition realisiert.

Positionsabgleich bei Hochbahnen

Beim Positionsabgleich wird berücksichtigt, ob sich Ihr Fahrzeug auf oder unter einer Hochbahn befindet.

Positionsabgleich bei Parkgaragen

Beim Positionsabgleich wird berücksichtigt, ob sich Ihr Fahrzeug in einer Hoch- oder Tiefgarage befindet.

Kreiselkompass für hochpräzise Erfassung der Fahrzeugdaten

Ein Präzisions-Kreiselkompass erfasst Richtungsänderungen mit einer Genauigkeit von 0,05 Grad pro Sekunde. In Verbindung mit einem Geschwindigkeitssensor kann die Fahrzeugposition auch an Stellen erfasst werden, wo keine GPS-Signale empfangen werden können.

• Falls Sie das Reserverad an Stelle eines normalen Rades verwenden, kann es zu Abweichungen der angezeigten Fahrzeugposition kommen.
  Jegliche Differenz zwischen der aktuellen Fahrrichtung Ihres Fahrzeuges und der auf der Karte angezeigten Fahrtrichtung wird automatisch durch die Azimutkorrektur eliminiert.

Vorsichtsmaßnahme/Systemleistung

Positioniergenauigkeit

In folgenden Situationen kann die tatsächliche Fahrzeugposition von der Kartenanzeige abweichen. Unter Heranziehung von Map-Matching und der GPS-Daten wird diese Abweichung jedoch im Laufe der Fahrt beseitigt.

Fahren auf einer Hochbahn

Richtungsänderung nach längerer Geradeausfahrt

Fahren auf einer steilen Gebirgsstraße

Fahren auf einer Wendelrampe

Fahren in ein Y-förmige Gabelung

Fahren durch ein Netz rechlwinklig angelegter Straßen

Fahren auf rutschigen Straßen mit Schneeketten

Schlängeln auf einer breiten Straße

Fahrzeug auf einer Drehscheibe bei ausgeschalteter Zündung

Nach dem Transport auf einer Fähre oder in einem Autozug

Routenführung

Bei der Routenführung können folgende Probleme auftreten, was jedoch nicht auf eine Störung des Systems hinweist.

Bei bestimmten Kreuzungsformen kann es vorkommen, dass die bevorsteher de Richtungsänderung nicht angesagt wird.

Bei bestimmten Kreuzungsformen kann es vorkommen, dass zum Rechts- oder Linksabbiegen aufgeforderst wird, obwohl die Fahrt auf der gleichen Straße fortgesetzt werden sollte.

Es werden akustische Hinweise zur geplanten Route gegeben, obwohl das Fahrzeug von dieser abgewichen ist.

Einige Aizweigungen auf Autobahnen und gebührenpflichtigen Straßen werden weder angezeigt noch angesagt.

Die gezoomt dargestellte Straßenkreuzung stimmt nicht mit der tatsächlichen Form der Kreuzung überein.

Die angesagte Entfernung ois zur nächsten Richtungsänderung kann von Istwert geringfügig abweichen.

Wamung

Das Navigationssystemdient nur zur Unterstützung des Fahrers. Der Fahrer muss immer die Verkehrssituation beopachten, um sichere Entscheidungen treffen zu können. Sie können vielleicht manchmal nicht Ihren Zielort erreichen, wenn die Daten auf einer Kartendisk nicht den neuesten Informationen entsprechen. Besonders bei der Planung wichtiger Zielö wie Krankenhäuser oder Polizeistationen ist Versicht geboten.

Routenplanung

Bei der Routenplanung können folgende Probleme auftreten, was jedoch nicht auf eine Störung des Systems hinweist.

Störungsbeseitigung

Durchzuführende Verifikationen

Hinweis

Es kann zu Problemen auf Grund von Bedienungsfehlern und anderen Fehlern kommen. Bitte lesen Sie diese Anleitung nochmals durch und stellen Sie sicher, dass wirklich ein Problem vorliegt, bevor Sie sich an einen Kundendienst wenden.

Symptom

Kein Bild

Prüfpunkt

Überprüfen Sie, ob das Display eingeschaltet ist.

Überprüfen Sie, ob der Modus geändert wurde.

→ Drücken Sie die Taste 📋.

Überprüfen Sie, ob die Sicherung durchgebrannt ist.

Zum Austauschen der Sicherung wenden Sie sich an Ihren Fachhändler, bei dem Sie dieses Gerät gekauft haben.

Überprüfen Sie, ob das Videosignalkabel richtig angeschlossen ist.

Überprüfen Sie, ob der Spannungspegel der Batterie abgesunken ist.

Laden Sie die Batterie auf, oder tauschen Sie die Batterien aus.

Die Tasten der Fernbedienung funktionieren nicht

Überprüfen Sie, ob Sie die Fernbedienung auf den Infrarot-Empfänger richten.

Überprüfen Sie, ob die Batterien in der Fernbedienung verbraucht sind.

Überprüfen Sie, ob die Batterien richtig in die Fernbedienung eingesetzt sind.

Überprüfen Sie, ob der Infrarot-Sensor richtig angeschlossen ist.

Überprüfen Sie, ob der Modus auf den Monitormodus eingestellt ist.

Wählen Sie den NAVI-Modus (Seite 48).

Die Fahrzeugposition wird nicht richtig angezeigt

Überprüfen Sie, ob der Standort Ihres Fahrzeuges geändert wurde, während der Motor ausgeschaltet war.

Wenn zum Beispiel:

Das Fahrzeug auf einem Fährschiff transportiert wurde

Das Fahrzeug auf der Drehscheibe eines Parkhauses gedreht wurde.

Das Fahrzeug von einem Tieflader der dgl. transportiert wurde.

Fahren Sie Ihr Fahrzeug für einige Zeit, während Sie die GPS-Signale empfangen.

Die Fahrzeugposition wird nicht richtig angezeigt, wenn die GPS-Signale nicht richtig empfangen werden.

Überprüfen Sie, ob die Entfernungskorrektur beendet wurde (Seite 52).

Überprüfen Sie, ob das Kabel für die Geschwindigkeitsimpulse richtig angeschlossen ist.

Störungsbeseitigung

Fehlermeldungen

Fehlermeldung

Fehler bei Routenberechnung

CD/DVD kahn nicht gelesen werden.

Zugriff auf Daten erfolgt. Bitte warten.....

Ziel ist nicht avswählbar. Bitte geben Sie ein anderes Ziel ein.

* Wenn Sie Ihr Ziel eingeben, kann dieses nicht gewählt werden.

Abhilfe

- Ändern Sie Ihren Zielort und Ihre Route, und wiederholen Sie die Routenplanung.

Die Disk ist nass, zerkratzt, verkehrt eingelegt oder kann auf diesem Gerät nicht abgespielt werden.

→ Werfen Sie die Disk aus, und überprüfen Sie sie.

- Wenn diese Meldung erscheint in der Öffnungsanzeige:

Überprüfen Sie, ob die Kartendisk durch Kondensation nass, zerkratzt oder verschmutzt ist. Falls die gleiche Meldung nach Wiederholung dieser Operation angezeigt wird, wenden Sie sich an Ihren Fachhändler, bei dem Sie dieses Produkt gekauft haben.

Wenn diese Meldung während des Betriebs erscheint:

→ Falls die gleiche Meldung nach Wiederholung dieser Operation erscheint, wenden Sie sich an Ihren Fachhändler, bei dem Sie dieses Produkt gekauft haben.

Ändern Sie Ihren Zielort und Ihre Route, und wiederholen Sie die Routenplanung.

Andere Störungen

Kein Bild

Stellen Sie sicher, dass das Gerät richtig angeschlossen ist.
Stellen Sie sicher, dass die Eingangseinstellungen des angeschlossenen Displaygerätes richtig ausgeführt wurden.

Kein Ton von den externen Lautsprechern des Stereo-Systems oder der anderen Ausrüstung

Stellen Sie sicher, dass das Gerät richtig angeschlossen ist.
Stellen Sie sicher, dass die Eingangseinstellungen für das Stereo-System richtig ausgeführt wurden.

Wartung

Pflege des Produkts

■ Reinigen des Produkts

Verwenden Sie ein trockenes, weiches Tuch, um damit das Gerät abzuwischen.

■ Vorsicht bei der Reinigung

Verwenden Sie niemals Lösungsmittel wie Wachbenzin oder Verdünner, da dadurch die Oberfläche des Gerätes angegriffen werden kann.

Handhabung und Pflege der Kartendisks

Vorsicht

Kartendisk

Dieses Gerät unterstützt ausschließlich die DVD-SDAL-formatiertend Kartendisks (SEAMLESS) von NAVTECH, die speziell für dieses Gerät entwickelt wurden. Für Unfälle, die sich aus der Verwendung von Kartendisks anderer Formate ergeben, kann Panasonic keine Verantwortung übernehmen. Beim Kauf der Kartendisk achten Sie darauf, dass diese speziell für für die Verwendung mit dem CN-DV2300N ausgelegt sind.

■Wie Sie die Disk halten sollten

Berühren Sie nicht die Unterseite der Disk.
Achten Sie darauf, dass keine Kratzer auf der Disk entstehen.
Biegen Sie niemals die Disk.
Wenn Sie die Disk nicht verwenden, setzten Sie diese in ihr Originalgehäuse ein.

■ Reinigen der Disk

Verwenden Sie ein trockenes, weiches Tuch, um die Disk von der Mitte nach außen abzuwischen.

Etikettenseite

■ Belassen Sie dies Disks niemals an den folgenden Orten:

In direktem Sonnenschein
In der Nähe von Heizungen
An schmutzigen, staubigen oder feuchten Orten
Auf den Sitzen oder dem Armaturenbrett des Fahrzeuges

Technische Daten

Allgemeines

Versorgungsspannung	12 V Gleichspannung (Testspannung 14,4 V), mit negativer Batterieklemme an Masse
Stromverbrauch	Weniger als 2,5 A
Abmessungen	178 (B) x 50 (H) x 170 (T) mm
Gewicht	2,0 kg
Empfangsfrequenz	1575,42 MHz
Empfangsempfindlichkeit	-130 dBm
Empfangsmethode	Paralleler Empfang von bis zu 8 Kanälen
Empfangscode	C/A-Code
Kanalsystem	Multikanal
Kanäle	8
Gleichzeitig empfangene GPS-Satelliten	Max. 8
Routenführungskarte	DVD-SDAL-Format, SEAMLESS
Bildausgang	RGB: Navigationsanzeige,NTSC: 1,0 V[s-s], 75 Ω, Cinch-Buchse (Navigationsanzeige)

■GPS-Antenne

Bauart	Microstrip Planer
Abmessungen	42 (B) x 14 (H) x 50 (T) mm
Gewicht	120 g

■Fernbedienung

Abmessungen	41 (B) x 40 (H) x 155 (T) mm
Gewicht	65g

Hinweis

Änderungen des Designs und der technischen Daten ohne Vorankündigung vorbehalten. Gewicht und Abmessungen sind ungefähre Werte.
