BEDIENUNGSANLEITUNG Q38SC200 Atag

8B.52.4001/02.07 Änderungen vorbehalten

Inhaltsverzeichnis

Einleitung 3

Sicherheit 4

Gerätebeschreibung 5

Regelung 6

Funktionstasten am Display 7

Reset-Taste 7

Kessel-Display....8

Wasserdruck Heizungsanlage 9

Nachfüllen Heizungsanlage 10

Außerbetriebnahme.... 12

Störung, Wartung und Garantie.... 13

Einstellungen.... 14

Achtung!

Zur Wahrung eventueller Garantieansprüche achten Sie bitte darauf, dass Ihr Fachhandwerksbetrieb die beiliegende Garantiekarte vollständig ausgefüllt an die ATAG Heizungstechnik GmbH zurücksendet.

Diese Daten werden vertraulich zu statistischen Zwecken genutzt.

Einleitung

Diese Bedienungsanleitung umschreibt die Arbeit und Bedienung des ATAG Q-Heizkessels. Um alle Vorteile des ATAG Gerätes optimal nutzen zu können, lesen Sie diese Bedienungsanleitung vor dem Gebrauch Ihres Q-Kessels bitte sorgfältig durch. Beachten Sie bitte zu Ihrer eigenen Sicherheit, dass die Aufstellung, Einstellung und Wartung Ihres Gerätes nur durch einen anerkannten Fachhandwerksbetrieb vorgenommen werden darf.

ATAG Heizungstechnik GmbH behält sich das Recht vor, seine Produkte ohne vorherige Mitteilung zu ändern.

Sicherheit

Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Fachkräften mit geeignetem Werkzeug und kalibrierten Messgeräten ausgeführt werden. Der Austausch von Bauteilen darf nur mit Original ATAG-Ersatzteilen erfolgen.

Bei Gasgeruch:

• Kein offenes Feuer! Nicht Rauchen!
• Kein Licht ein-/ ausschalten oder andere elektrischen Schalter betätigen
• Kein Telefon benutzen
• Gas-Hauptabsperreinrichtung schließen
• Fenster und Türen öffnen
• Hausbewohner warnen und Gebäude verlassen
• Gasversorgungsunternehmen oder Fachhandwerksbetrieb von außerhalb des Gebäudes benachrichtigen

Korrosionsschutz

Verwenden Sie keine Sprays, chlorhaltige Reinigungsmittel, Lösungsmittel, Farben usw. in der Umgebung des Gerätes. Diese Stoffe können unter ungünstigen Umständen zu Korrosion führen.

Heizungswasser Kontrolle

Kontrollieren Sie in regelmäßigen Abständen den Wasserdruck in der Heizungsanlage.

Verwenden Sie zum Füllen der Heizungsanlage nur sauberes Leitungswasser. Der Zusatz von chemischen Mitteln wie z.B. Frost- und Korrosionsschutzmitteln (Inhibitoren) ist nicht zulässig. Eventuell setzen Sie sich mit einen Fachhandwerksbetrieb in Verbindung.

Gerätebeschreibung

Kessel

Mit Hilfe des drehzahl- geregelten Ventilators wird die Verbrennungsluft direkt aus dem Heizraum oder über ein separates Zuluftsystem von außen angesaugt. Das Abgas wird über ein entsprechendes bauaufsichtliches zuge- lassenes Abgassystem entsorgt.

Brennwert

Bei der Verbrennung von Erdgas entsteht neben Abgas auch Wasserdampf. Die im Wasserdampf enthaltene Wärme wird zusätzlich genutzt. Der Brennwert gibt an, wie viel Wärmeenergie bei der Verbrennung einschließlich der im Wasserdampf enthaltenen Verdampfungswärme insgesamt frei wird.

Modulieren

Der Kessel stellt seine Brennerleistung exakt auf den Wärmebedarf ein.

Edelstahl

Hochwertiges Edelstahl- material das Lebenslang seine besonderen Eigen- schaften behält. Es rostet und korrodiert nicht.

Das ATAG Q-Gerät ist ein geschlossener, kondensierender und vollmodulierender Brennwertkessel der mit oder ohne integrierter Warmwasserbereitung ausgerüstet ist.

Der Wandheizkessel ist mit einem keramischem Flächenbrenner für raumluftabhängige (Gasfeuerstätte Typ B) und raumluftunabhängige (Gasfeuerstätte Typ C) Betriebsweise ausgestattet. Der Kessel ist mit einem hochwertigen Edelstahl-Glattrohr-Wärmetauscher ausgestattet. Die Computer-Steuerung (CMS Control Management System) sorgt in Verbindung mit NTC-Widerständen für höchste Betriebssicherheit und ist verantwortlich für alle Steuerungs- und Kontrollfunktionen. Die hohe Betriebssicherheit wird unter anderem durch die Fehlerschutzschaltung, Störungsvorwarnung und die Fehlerdiagnoseerfassung garantiert. Die elektronisch geregelte Umwälzpumpe und die Gas-Luft-Verbundregelung ermöglicht die automatische Anpassung des Kessels an die hydraulischen und abgasseitigen Bedingungen.

Der Nutzungsgrad des Kessels ist sehr hoch, die Strahlungs-, Konvektions- und Stillstandsverluste sind niedrig. Der Ausstoß von schädlichen Stoffen liegt unter den hierfür festgestellten Normen, so dass der Kessel den Anforderungen entspricht. Das entstehende Kondensat wird über einen im Kessel montierten Siphon abgeführt.

Regelung

DR 26MPZ 0V DOSO 205° 0+0 1& 1 24 24 24 RANG

ATAG BrainQ

F1 26MR21.04 0650 235°

ATAG MadQ

Bei Anschluß der Regelung BrainQ / MadQ oder Smart mit Außenfühler kann der Kessel witterungsgeführt betrieben werden.

Wenn der Kessel an eine ATAG Q-Regelung angeschlossen ist, können weitere Information vom Kessel abgefragt werden. Mehr Informationen erhalten Sie in der Bedienungsanleitung der ATAG Q-Regelung.

Der Kessel hat an der linken Vorderseite eine Tür zum Öffnen. Durch das transparente Sichtfenster können Sie den Status des Kessels ablesen. Nach öffnen der Tür wird das Kessel-Display sichtbar. An der rechten Seite der Tür befindet sich eine herausziehbare Anleitungskarte, auf der die Erklärungen der Funktionstasten und Leucht-dioden zu finden sind.

Funktionstasten am Display

Display Leuchtdioden Heizung ein / aus Warmwasser ein / aus Pumpe Dauerlauf ein / aus Mode-Taste (Store) + step - store mode reset Reset - Taste Step-Taste

Heizung ein / aus

Bei "ein" leuchtet Leuchtdiode auf.

Warmwasser ein/ aus

Bei "ein" leuchtet Leuchtdiode auf.

Pumpe Dauerlauf ein / aus

Bei "ein" leuchtet Leuchtdiode auf.

Um elektrische Energie zu sparen, kann der Pumpen Dauerlauf „aus“ bleiben.

Reset-Taste

Tritt eine Störung am Kessel auf, wird der Kessel verriegelt. Das Display zeigt ein blinkendes „E“ für Error mit einer bestimmten Zahlenkombination (Fehlercode). Durch drücken der Reset-Taste wird der Kessel neu gestartet.

Sollte die Störung wiederkehren, nehmen Sie bitte mit einen anerkannten Fachhandwerksbetrieb Kontakt auf und teilen den Nummerncode mit.

Kessel-Display

Das Kessel-Display hat zwei Anzeigevariationen:

Good Anzeige

Während des Betriebes zeigt das Display Good. Hier liegt keine Störung oder Blockierung vor. Wird eine Störung am Kessel festgestellt, blinkt in der Anzeige ein „E“ für Error und der Kessel wird verriegelt. Stellt der Kessel eine Blockierung fest, wird der Kessel blockiert und im Display leuchtet ein „bL“. Die zweistellige Zahlenkombination zeigt den Fehlercode / Blockierungscode an.

Technische Anzeige

In der technischen Anzeige erscheint der aktuelle Betriebsstatus als erste Zahl zusammen mit der aktuellen Kesseltemperatur als zweite Zahl. Diese Anzeige ist ca. 8 Sekunden sichtbar und wechselt dann für ca. 2 Sekunden auf die Druckanzeige. Bei der Wasserdruckwiedergabe z.B. P 1.9 steht der Buchstabe P für das englische Wort Pressure (=Druck). Die Zahl gibt die Höhe des Wasserdruckes in bar an.

Wahl zwischen Technischer oder Good Anzeige.

- Drücken Sie die STEP-Taste 5 Sekunden ein. Das Display wechselt von der Good Anzeige zur technischen Anzeige oder umgekehrt.

Wasserdruck Heizungsanlage

P 1.9

Für einen einwandfreien Betrieb der Heizungsanlage soll bei kalter Anlage das Display im Bereich zwischen 1,5 und 1,7 bar anzeigen.

FILL

Wenn der Wasserdruck unter 1 bar abfällt, zeigt das Display FILL an. Die Geräteleistung geht auf 50% zurück. Nachdem der Wasserdruck nachgefüllt wurde (1,5 – 1,7 bar) wird der Text FILL nicht mehr angezeigt und der Kessel geht in den Normal-Betrieb zurück.

Wenn der Wasserdruck unter 0,7 bar abfällt, zeigt das Display ein blinkendes FILL an. Der Kessel ist außer Betrieb.,

Auf der ATAG BrainQ Regelung erscheint der Text "Zu niedriger Wasserdruck – Störung – Wasser nachfüllen".

Das Abfragen des Wasserdruckes in der Good Anzeige geht wie folgt:

- 1x kurz die STEP-Taste drücken. Der Wasserdruck wird angezeigt.

Drücken Sie kurz die STEP-Taste um zur Good Anzeige zurückzukehren.

Nachfüllen der Heizungsanlage

Die Heizungsanlage muss mit sauberem Leitungswasser gefüllt werden. In Ausnahmefällen gibt es jedoch stark abweichende Wasserqualitäten, welche unter Umständen nicht zum Befüllen der Heizungsanlagen geeignet sind (stark korrosives oder stark kalkhaltiges Wasser). Wenden Sie sich in einem solchen Fall bitte an einen anerkannten Fachhandwerksbetrieb. Verwenden Sie keine Zusatzmittel für die Wasseraufbereitung.

Zum Füllen der Heizungsanlage benutzen Sie bitte ein Füllventil. Das Nachfüllen funktioniert wie folgt:

1 Alle Funktionstasten aus (Heizung, Warmwasser und Pumpe);

2 Kurz die STEP-Taste drücken: P xx. = Wasserdruck in bar;

3 Nachfüllschlauch an einen Wasserhahn anschließen;

4 Schlauch mit Wasser komplett füllen;

5 Den vollständig gefüllten Schlauch an das Füllventil der Heizungsanlage anschließen;

6 Öffnen des Füllventils;

7 Öffnen des Wasserhahns;

8 Langsam die Anlage bis 1,5/1,7 bar füllen; Druckanzeige auf dem Display steigt an;

9 'STOP' auf dem Display;

10 Schließen des Wasserhahns;

11 Entlüften der ganzen Heizungsanlage; beginnend am niedrigsten Anlagenpunkt;

12 Wasserdruck kontrollieren und wenn nötig bis 1,5/1,7 bar nachfüllen;

13 Wasserhahn und Füllventil schließen;

14 Funktionstasten ein (Heizung Warmwasser );

15 Wenn 'A xx' auf Display erscheint: 17 Minuten warten;

16 Wasserdruck kontrollieren und wenn nötig nachfüllen;

17 Kurz 2x die Step-Taste drücken (Normalanzeige);

18 überzeugen Sie sich davon dass die Wasser- und Füllhahn geschlossen sind;

19 Füllschlauch abnehmen;

Regelmäßig den Wasserdruck kontrollieren und evt. nachfüllen. Der Kesseldruck muss im kalten Zustand und bei abgeschaltetem Betrieb zwischen 1,5 und 1,7 bar liegen.

Nach Beendigung (ca.17 Minuten) des automatischen Entlüftungsprogramms (A xx) kehrt der Kessel in die Good oder in die Technische Anzeige zurück.

Bis die gesamte Luft aus der Anlage entwichen ist, kann einige Zeit ins Land gehen. Auch Anlagen-Geräusche können auf Luftpolster in der Anlage deuten. Da der Automatische Entlüfter im Kessel ständig in Betrieb ist, muß der Wasserdruck nach der Installation mehrmals überprüft und evtl. nachgefüllt werden.

Außerbetriebnahme

Hinweis!

Bei längeren Außerbetriebnahmen sollten Sie zusätzlich das Gasabsperr-ventil schließen und für einen Frostschutz der Anlage sorgen.

Urlaub:

Stellen Sie in der ATAG BrainQ/ MadQ-Regelung das Urlaubsprogramm ein. Lesen Sie dazu die Bedienungsanleitung der ATAG BrainQ/ MadQ-Regelungen. In Verbindung mit einer Raumtemperatur Regelung kann diese auf Nachtabsenkung (Minimale Temperatur) eingestellt werden. Der Warmwasserbedarf kann mit der Funktionstaste Warmwasser ein/ aus im Bedienungsfeld des Kessels ausgeschaltet werden.

Reparatur-Arbeiten:

Schalten Sie die drei Funktionstasten (Heizung, Warmwasser Pumpen-Dauerlauf) aus.

Ziehen Sie den Stecker aus der Steckdose. Wenn die Anlage entleert wird, müssen Sie damit rechnen, dass ein Teil des Heizungswassers im Kessel zurück bleibt. Sorgen Sie dafür, dass das restliche Heizungswasser bei Frostgefahr nicht gefrieren kann.

Außerbetriebnahme

In einzelnen Situationen kann es erforderlich sein, den Kessel außer Betrieb zu nehmen. Es wird empfohlen die drei Betriebstasten (Heizung Warmwasser 🎨 Pumpen-Dauerlauf ) auszuschalten. Der Kessel sollte am Stromnetz angeschlossen bleiben, wodurch alle 24 Stunden einmal die Pumpe und das Drei-Wege-Ventil in Betrieb gesetzt werden, um ein Festsitzen zu vermeiden. Der Frostschutz ist aktiv.

Störung

E11

Im Falle einer Störung (in der Anzeige blinkt ein „E“ für Error, der Kessel wird verriegelt) können Sie durch drücken der Reset-Taste die Störung reseten. Sollte die Störung wiederkehren, nehmen Sie bitte mit einen anerkannten Fachhandwerksbetrieb Kontakt auf und teilen den Nummerncode (Exx) mit.

Sollten Undichtigkeiten im Gerät auftreten, informieren Sie einen Fachhandwerksbetrieb.

Wartung

Regelmäßige Wartungen der Kesselanlage sind fachgerecht auszuführen. Sie dienen der Betriebssicherheit und sind Voraussetzung für wirtschaftlichen und emmissionsarmen Anlagenbetrieb. Deshalb empfehlen wir den Abschluß eines Wartungsvertrages mit einem anerkannten Fachhandwerksbetrieb.

Die Verkleidung des Gerätes besteht aus Metall- und Kunststoffteilen, die mit einem normalen (nicht agressiven) Reinigungsmittel zu reinigen sind.

Garantie

Bitte beachten Sie die Garantiebestimmungen, die bei der Garantiekarte des Kessels mitgeliefert wurden.

Einstellungen

Alle spezifischen Einstellmöglichkeiten, sollten durch einen anerkannten Fachhandwerksbetrieb in Verbindung mit der Montageanleitung durchgeführt werden.

An dem Control Tower können untenstehende Parameter über die Funktionstasten am Display eingegeben werden.

Einstellen der Vorlauf-Temperatur (Heizkessel)

PRFA

1 85

5869 0 49

- Drücken Sie kurz die Mode-Taste (Technische Anzeige). Im Display erscheint der Text PARA.

- Drücken Sie einmal die STEP-Taste. Im Display erscheint z.b. 1 85.

- Drücken Sie die + oder die – Taste, um die Werte (Vorlauf-Temperatur) zu verändern.

- Drücken Sie die STORE-Taste um die Änderung zu bestätigen. Die Zahl im Display wird einmal aufblinken.

- Drücken Sie kurz die Mode-Taste. Das Display zeigt kurz StbY an und befindet sich in der technischen Anzeige.

Die einzustellende Vorlauf-Temperatur beeinflußt nur die Zentralheizung und nicht die Warmwasserbereitung.

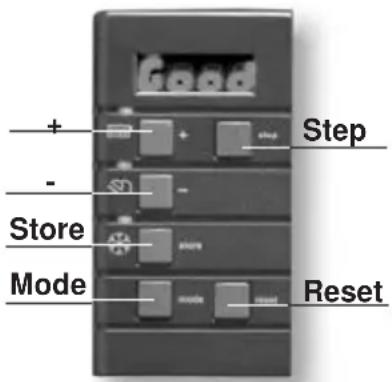

Good + - Store Mode Step Reset

Einstellen des Kessels auf den Typ der Heizungsanlage

Der Einstellung des Kessels auf den Typ Ihrer Heizungsanlage können Sie über die unten beschriebene Parameter- Veränderung durchführen. Sie können auswählen zwischen:

1 Radiatoren
2 Radiatoren mit geringen Mengen Anteil an Fußbodenheizung
3 Fußbodenheizung mit geringen Mengen Anteil an Radiatoren
4 Fußbodenheizung
Veränderungen:

1 85

- Drücken Sie aus der technischen Anzeige, einmal die Mode-Taste;

PARA

Im Display erscheint PARA.

- Drücken Sie 2x die Step-Taste;

201

Im Display erscheint 201.

- Drücken Sie die + oder die – Taste um, um den Wert (Anlagentyp) zu verändern;

- Drücken Sie die Store-Taste um zu bestätigen; Die Zahl im Display wird einmal aufblinken.

- Drücken Sie kurz die Mode-Taste;

5t6y

Display zeigt kurz StbY an und befindet sich in der technischen Anzeige.

Parameter-Modus
PARA	Werk-seitig	Beschreibung	Einstell-möglichkeit
2 02	Typ Heizungsanlage:
		Radiatoren; Lufterhitzer; Konvektor:max. Kesseltemp. 85°C; K Faktor Heizkurve 2.3; Gradiënt 7°C/min; Schaltdifferentenz 6°C	01
		Radiatoren mit geringem Anteil Fußbodenheizung:max. Kesseltemp. 70°C; K Faktor Heizkurve 1.8; Gradiënt 5°C/min; Schaltdifferentenz 5°C	02
		Fußbodenheizung mit geringen Anteil Radiatoren:max. Kesseltemp. 60°C; K Faktor Heizkurve 1.5; Gradiënt 4°C/min; Schaltdifferentenz 4°C	03
		Fußbodenheizung:max. Kesseltemp. 50°C; K Faktor Heizkurve 1.0; Gradiënt 3°C/min; Schaltdifferentenz 3°C	04
