BEDIENUNGSANLEITUNG XL serie Atag

Bedienungsanleitung ATAG XL

Die vorliegende Bedienungsanleitung soll Ihnen eine Hilfestellung zur Bedienung und zum Verständnis der Funktionsweise des ATAG XL-Kessels bieten. Um alle Vorteile des ATAG Gerätes optimal nutzen zu können, lesen Sie diese Bedienungsanleitung vor dem Gebrauch Ihres XL-Kessels bitte sorgfältig durch. Beachten Sie bitte zu Ihrer eigenen Sicherheit, dass die Aufstellung, Einstellung und Wartung Ihres Gerätes nur durch einen anerkannten Fachhandwerksbetrieb vorgenommen werden darf.

Die ATAG Heizungstechnik GmbH behält sich das Recht vor, seine Produkte ohne vorherige Mitteilung zu ändern.

Sicherheit

Das Gerät darf nur von befugten Personen, die hinsichtlich der Funktion und dem Gebrauch des Gerätes ausgebildet sind, bedient werden. Unfachmännische Benutzung kann das Gerät bzw. die angeschlossene Anlage beschädigen.
Das Gerät darf nicht von Kindern oder Personen mit einer Behinderung der körperlichen, geistigen oder sinnesorganischen Fähigkeiten oder unzureichender Erfahrung und Kenntnissen benutzt werden, es sei denn, sie werden beaufsichtigt oder haben diesbezügliche Anweisungen erhalten.
Es ist darauf zu achten, dass Kinder nicht mit dem Gerät spielen können.
Alle Arbeiten am Gerät und an der Heizungsanlage (Montage, Wartung Reparatur) dürfen nur von autorisierten Fachkräften mit geeignetem Werkzeug und kalibrierten Messgeräten ausgeführt werden. Der Austausch von Bauteilen darf nur gegen originale ATAG-Ersatzteile erfolgen.
⚠ Was ist zu tun, wenn es im Haus nach Gas riecht?

• Kein Panik!
• Keine Flammen, keine Funkenbildung!
• Fenster auf!
• Gashahn zu!
• Mitbewohner warnen!
• Bereitschaftsdienst anrufen - außerhalb des Gebäudes!

Korrosionsschutz

Verwenden Sie keine Sprays, chlorhaltige Reinigungsmittel, Lösungsmittel, Farben usw. in der Umgebung des Gerätes. Diese Stoffe können unter ungünstigen Umständen zu Korrosion führen.

Kontrolle des Füllwassers

Kontrollieren Sie in regelmäßigen Abständen den Wasserdruck in der Heizungsanlage. Der Anlagendruck sollte ca. 1,5 bar betragen.

Verwenden Sie zum Füllen der Heizungsanlage nur sauberes Leitungswasser. Der Zusatz von chemischen Mitteln wie z.B. Frost- und Korrosionsschutzmitteln (Inhibitoren) ist nicht zulässig. Eventuell setzen Sie sich mit einem anerkannten Fachhandwerksbetrieb in Verbindung.

Kesselbeschreibung

Beim ATAG XL handelt es sich um ein geschlossenes, kondensierendes und modulierendes Gas-Brennwertgerät gemäß den europäischen Richtlinien (CE). Eine entsprechende Konformitätserklärung kann beim Hersteller angefordert werden.

Das Gas-Brennwertgerät verbrennt (Erd)gas für die Wärmeversorgung. Diese Wärme wird im Wärmetauscher auf das Wasser in der ZH-Installation übertrage. Die starke Abkühlung der Abgase verursacht Kondensation. Gerade dadurch entsteht ein sehr hoher Wirkungsgrad. Das resultierende Kondenswasser hat keinen negativen Einfluss auf den Wärmetauscher und die Wirkung und es wird über den internen Syphon abgeführt.

Falls die Kesselkonstruktion geändert wird, entspricht der Kessel nicht mehr der CE Anforderungen und die Gerätezulassung erlischt.

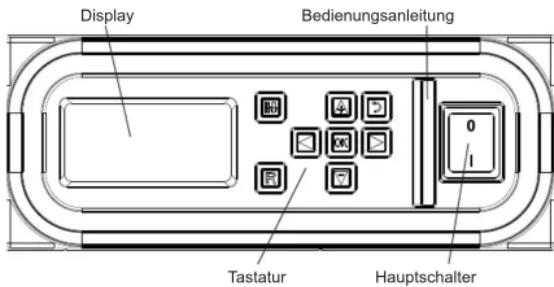

Information und Bedienung

Display Bedienungsanleitung Tastatur Hauptschalter

Display

Die LCD Anzeige ist mit einer sogenannten „backlight“ Beleuchtung versehen. Die Beleuchtung wird bei der Bedienung einer der Tasten (mit Ausnahme von der Resettaste und Schornsteinfegerfunktionstaste) aktiviert.

Die Beleuchtung hat für den Benutzer 2 Farben. Die unterschiedlichen Farben bedeuten Folgendes:

Blau

Rot

Basisebene

Störungsangabe

Die Anzeige leuchtet noch zu bis 2 Minuten nach der letzten Tastenbedienung auf.

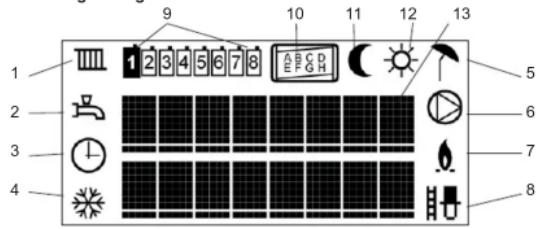

Erklärung Anzeige

1 2 3 4 5 6 7 8 9 10 11 12 13 5 6 7 8

1. Heizprogramm aktiv

1. Brauchwasserprogramm aktiv

1. Zeitschaltprogramm aktiv

1. Pumpendauerlauf aktiv (Frostschutz)

1. Kessel aus bei Aussentemperatur > T-Tag (bei Tagtemperatur aktiv)

Fängt beim Wärmebedarf an zu blinken und leuchtet kontinuierlich, wenn der Brenner an ist.

1. Schornsteinfegerfunktion

(maximal eingestellte Leistung für Emissionsmessung)

8 9. Kesseladresse:

1 = Kaskade Master

2..8 = Kaskade Slaves

1. Identifi zierung Brenner im Kessel

1. Tagestemperatur aktiv

2. Zwei Textzeilen mit je 8 Zeichen

Hier werden Betriebsstatus, Meldungen und eventuelle Störungen angezeigt.

Betriebsstatus

• Standby
• Ventilationsphase
• Zündphase
• Brenner an HZ
• Brenner an BW
• ZH T > Tset
• BW T > Tset
• Nachlaufzeit HZ
• Nachlaufzeit BW

Standby. Kessel ist betriebsbereit.
Ventilatorüberwachung (Vorbelüftung)
Zündphase
Brenner aktiv für Heizung (ZH)
Brenner aktiv für Brauchwasser (BW)
Brenner aus wegen zu hoher Vorlauftemperatur ZH
Brenner aus wegen zu hoher Vorlauftemperatur BW
Nachlaufzeit Pumpe über ZH
Nachlaufzeit Pumpe über BW

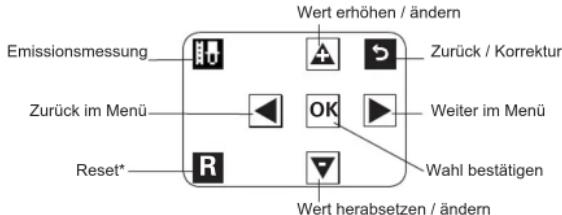

Tastatur

Wert erhöhen / ändern Emissionsmessung Zurück / Korrektur Zurück im Menü OK Weiter im Menü Reset* R Wahl bestätigen Wert herabsetzen / ändern

* Reset

Reset funktioniert ausschließlich bei einem Error. Falls innerhalb kurzer Zeit die Resettaste mehrmals betätigt wird, blockiert das Gerät vollständig. Nur nach einer Spannungsunterbrechung wird das Gerät erneut starten. Ratschlag: Versuchen Sie zuerst die Störung anhand des Störungscodes in der Störungscodeliste im Kapitel Störungen ausfindig zu machen und zu beheben.

Ein Hauptschalter befindet sich rechts neben der Tastatur. Dieser Schalter schaltet die 230V\~ Hauptspannungsversorgung (L und N).

Standard Anzeige

Standard Anzeige: Good
Mi 10:17
Good bedeutet, dass der Kessel im Normalbetrieb ist (Brenner Ein oder Aus).
Mi 10:17 gibt den aktuellen Wochentag und die Uhrzeit an.

Die Standardanzeige bietet 3 Informationstafeln

Mit der + oder – Taste kann man die Tafeln wechseln

1. "Good"-Anzeige

Good mit aktueller Tages-

und Uhrzeit (siehe oben)

1. Betriebsstatus Anzeige

2. Technische Anzeige

Siehe Kapital 9.1 für die Erklärung der Texte

Durchschnittliche aktuelle Vorlauftemperatur.(T1in °C) und Wasserdruck (P in Bar)

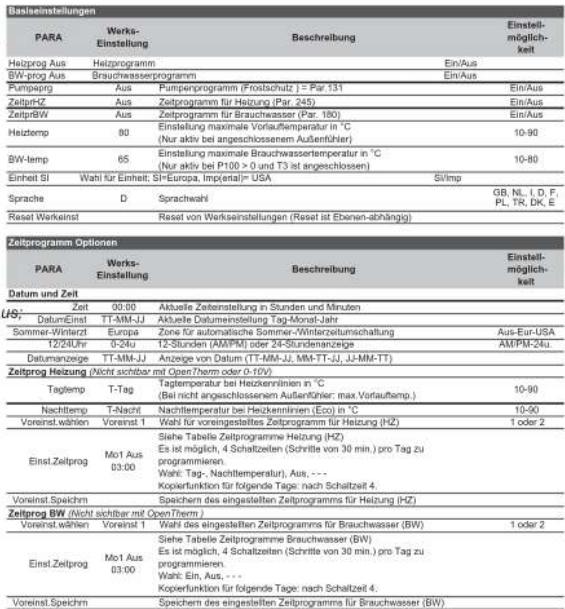

Basiseinstellungen

Drücken Sie bei ausgeschalteter Beleuchtung zuerst auf eine der Tasten, um die Beleuchtung einzuschalten und fahren Sie dann mit den Einstellungen fort.

Die Beleuchtung erlischt ungefähr 2 Minuten nach der letzten Tastenbedienung.

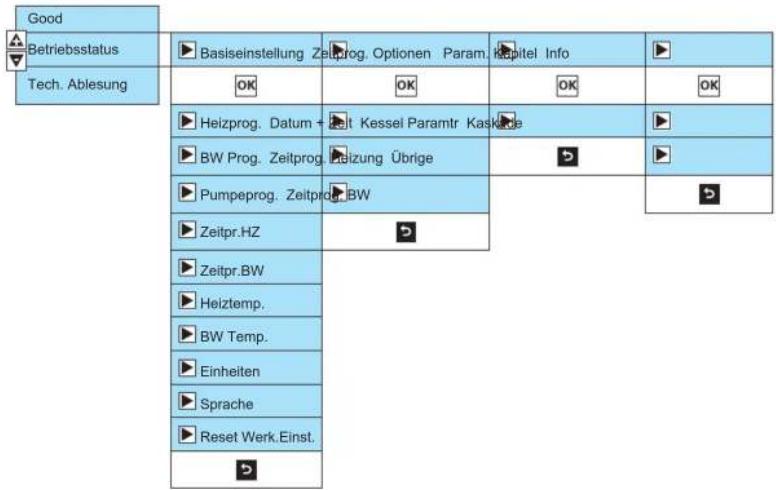

Basismenüstruktur

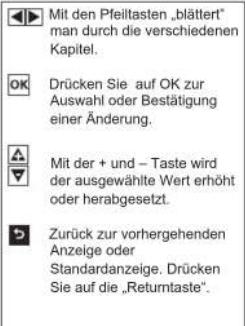

Mit den Pfeiltasten „blättert“ man durch die verschiedenen Kapitel. Drücken Sie auf OK zur Auswahl oder Bestätigung einer Änderung. Mit der + und – Taste wird der ausgewählte Wert erhöht oder herabgesetzt. Zurück zur vorhergehenden Anzeige oder Standardanzeige. Drücken Sie auf die „Returntaste“.

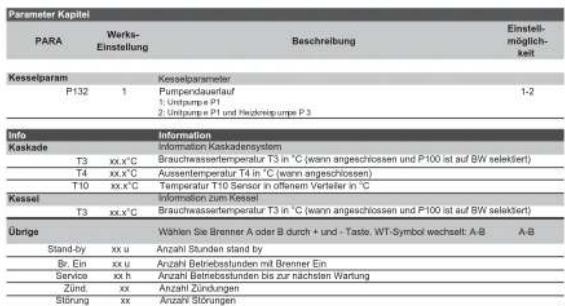

Good Betriebsstatus Tech. Ablesung Basiseinstellung Zeitprog. Optionen Param. Kapitel Info OK OK OK OK Heizprog. Datum + Zeit Kessel Paramtr Kaskade BW Prog. Zeitprog. Haizung Übrige Pumpeprog. Zeitprog.BW Zeitpr.HZ Zeitpr.BW Heiztemp. BW Temp. Einheiten Sprache Reset Werk.Einst. D

Wasserdruck

Wenn die Anzeige "FÜLLEN" sichtbar ist, ist der Wasserdruck zu niedrig. Drücken Sie, wenn nötig, auf die + oder - Taste, um den Wasserdruck abzulesen. Eventuell wenden Sie sich in einem solchen Fall bitte an einen anerkannten Fachhandwerksbetrieb.

Inbetriebnahme und Deaktivierung

Verfahren Sie wie folgt:

(Schalten Sie den Hauptschalter Ein).

Aus der Standardwiedergabe auf der blauen Anzeige:

1. Drücken Sie auf den Pfeil nach rechts: EIRT. Der Bildschirm zeigt: Basiseinstellung;

2. Drücken Sie auf OK;

3. Drücken Sie auf den Pfeil nach rechts:

A1J5

1. Drücken Sie die + (Ein) oder - (Aus) Taste:

Hei zong

1. Drücken-Sie auf OK;

2. Wiederhöreh Sie diese Schritte ab Punkt 3.

Damit werden nacheinander die Funktionen des

WW-Programms und Pumpenprogramms ein- oder

ausgeschaltet.

1. Drücken Sie auf die Return-Taste, um zur

Standardwiedergabe zurückzukehren.

ZH BW Pumpe

Abhängig von dem eingeschalteten Programm wird das

zugehörige Symbol angezeigt.

In manchen Situationen ist es möglich, dass der Kessel vollständig außer Betrieb genommen werden muss. Durch Ausschalten der Funktionen ( [ ] und/oder *) wird der Kessel außer Betrieb gesetzt.

ATAG empfiehlt, den Hauptschalter eingeschaltet zu lassen, damit die Kesselpumpe(n) und das Dreiwegeventil (falls vorhanden) zur Vermeidung einer Blockade automatisch aktiviert werden.

Bei Frostgefahr wird empfohlen, den Kessel spannungslos zu schalten und den/die Kessel und/oder Anlage zu entleeren.

Störung, Wartung und Gewährleistung

Im Falle einer Störung (in der Anzeige blinkt ein Nummerncode, der Kessel wird verriegelt) können Sie durch Drücken der Reset-Taste die Störung resetten. Sollte die Störung wiederkehren, nehmen Sie bitte mit einen anerkannten Fachhandwerksbetrieb Kontakt auf und teilen den Nummerncode (Exxscxx) mit.

Bei Druckverlustendurch Undichtigkeiten am Wärmeerzeuger oder am Heizsystem bitte umgehend mit einem anerkannten Fachhandwerksbetrieb in Verbindung setzen, um Folgeschäden an der Heizungsanlage zu vermeiden.

Die Verkleidung des Gerätes besteht aus Kunststoff und ist spritzwassergeschützt (IPX4D) ausgeführt. Die Außenreinigung der Verkleidung kann mit einem feuchten Tuch durchgeführt werden. Starke Verschmutzungen dürfen nur mit handelsüblichen, milden Reinigungsmitteln durchgeführt werden. Keine Scheuermittel, keine Lösungsmittel verwenden!

Bitte beachten Sie die Gewährleistungsbestimmungen, die mit der Gerätekarte des Kessels mitgeliefert wurden.

Achtung!

Zur Wahrung eventueller Gewährleistungsansprüche achten Sie bitte darauf, dass Ihr Fachhandwerksbetrieb die beiliegende Gerätekarte vollständig ausgefüllt an die ATAG Heizungstechnik GmbH zurücksendet. Diese Daten werden vertraulich zu statistischen Zwecken genutzt.
