Produkttyp	Split-Klimaanlage
Marke	Gree
Modell (Innengerät)	GFH42K3FI
Modell (Außengerät)	GUHD42NK3FO
Kühlfunktion	Ja
Heizfunktion	Ja
Entfeuchtungsfunktion	Ja
Lüfterfunktion	Ja
Fernbedienung	Ja
Timer	24-Stunden-Timer
Schlafmodus	Ja
Energieeffizienzklasse	A+ (typisch)
Spannung	230 V / 50 Hz
Kältemittel	R32
Filter	Waschbarer Feinfilter
Selbstreinigungsfunktion	Ja (bei einigen Modellen)
Installationsart	Wandmontage
Schalldruckpegel (Innengerät)	ca. 25–45 dB(A)
Abmessungen (Innengerät)	ca. 900 x 300 x 200 mm
Gewicht (Innengerät)	ca. 10–12 kg
Garantie	2 Jahre (gesetzlich)

Häufig gestellte Fragen - GFH42K3FI- GUHD42NK3FO GREE

Wie reinige ich den Filter der Klimaanlage?

Schalten Sie das Gerät aus und öffnen Sie die Frontabdeckung. Entnehmen Sie den Filter und reinigen Sie ihn mit einem Staubsauger oder unter fließendem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was bedeutet der Fehlercode E1?

Der Fehlercode E1 weist auf einen Sensorfehler hin. Überprüfen Sie die Verbindung des Raumtemperatursensors und setzen Sie das Gerät zurück. Wenn der Fehler bestehen bleibt, kontaktieren Sie den Kundendienst.

Kann ich die Klimaanlage auch im Winter zum Heizen nutzen?

Ja, die Gree GFH42K3FI ist eine Wärmepumpe und kann auch bei niedrigen Außentemperaturen heizen. Die Heizleistung kann jedoch bei extremer Kälte abnehmen.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste auf der Fernbedienung. Stellen Sie mit den Pfeiltasten die gewünschte Einschalt- oder Ausschaltzeit ein. Bestätigen Sie mit der OK-Taste.

Warum läuft das Außengerät, obwohl die Klimaanlage ausgeschaltet ist?

Das Außengerät kann nach dem Ausschalten noch einige Minuten nachlaufen, um Kältemittel zu zirkulieren oder den Kompressor zu schützen. Das ist normal.

Wie kann ich Energie sparen mit der Klimaanlage?

Nutzen Sie den Energiesparmodus, stellen Sie die Temperatur auf 24–26 °C ein und reinigen Sie regelmäßig den Filter. Halten Sie Türen und Fenster geschlossen.

Welches Kältemittel wird verwendet?

Die Gree GFH42K3FI verwendet das Kältemittel R32, das umweltfreundlicher ist als ältere Kältemittel.

Die Fernbedienung reagiert nicht. Was kann ich tun?

Überprüfen Sie die Batterien der Fernbedienung und tauschen Sie sie gegebenenfalls aus. Stellen Sie sicher, dass kein Hindernis zwischen Fernbedienung und Innengerät ist.

Wie oft sollte ich die Klimaanlage warten lassen?

Eine professionelle Wartung wird einmal jährlich empfohlen, um die Effizienz zu erhalten und Verschleiß vorzubeugen.

Kann ich die Klimaanlage selbst installieren?

Die Installation sollte von einem Fachmann durchgeführt werden, da Kältemittelkreislauf und elektrische Anschlüsse fachgerecht ausgeführt werden müssen.

BEDIENUNGSANLEITUNG GFH42K3FI- GUHD42NK3FO GREE

Bedienungs-anleitung	Sicherheit 3
	Components Beschreibung	Ein und Aus schalten 5
		Temperatur einstellen 5
		Ventilator einstellen 5
		Sleep funktion 6
	Wirkung Fernbedienung (verdratet)	Bedienung 6
		Timer einstellen 6
		Einstellen frische Luftventil 7
		Energie ersparen 7
		Auslesen Außentemperatur 9
		Automatisch einschalten nach unterbrechen Ernähung 9
		Debug funktion 9
		Fehler Codes 10
	Wirkung Fernbedienung Infrarot 11
	Funktion Gerät		14
	Woche Timer		14
	Zwei Sensoren einstellung		15
	Installation Innengerät		17
	Installation Außengerät		19
	Vorsichtsmaßnahmen für installation Innen und Außengerät		20
	Luftanschluss		21
	Kontrolieren Sie den Kondensatablauf und Wahl Kältemittelleitung		22
	Installation Kältemittelleitung		22
	Position und Methode zusammenstellung verdratet Fernbedienung		27
	Verbinden Kabels		30
	Fehler und Wartung		31
	Appendix 33

Danke für die Wahl einer Klimaanlage Gree, lesen Sie die Anleitung bitte ausführlich vor Inbetriebnahme, Bewahren Sie die Anleitung gut!

Das folgende Symbol kennzeichnet eine Warnung:

Warnung: Dieses Symbol bedeutet, das es nicht gut funktionieren Verletzungen verursachen kann.

Warnung

• Dieses Gerät wirt gebraucht im Büros, Restaurants enz.
• Der Installation muss durch ein anerkannt Firma durchgeführt werden
• Überprüfen Sie of die Halterung oder Base stark genug sind.
  • Installatieren Sie den Abfluss richtig, das Erfolg kann sein ein Leckage.
• Halten Sie leicht entzündliche Substanzen, wie z.B. Sprays vom Gerät fern.
• Schalten Sie das Gerät aus beim Starke Geruch oder Rauch Phänomene.
• Sorgen Sie für Zorg voor een konstanten Luftstrom
• Stecken Sie keinen Händen in das Gerät hinein.
• Schalten Sie das Gerät nicht ein oder aus durch den Stromversorgung zu unterbrechen..

• Das Gerät muss nicht in einem feutige Raum installiert werden.

• Kontrolieren Sie für Montieren ob den Ernähung entspricht mit das gelieferte Gerät.

• Kontrolieren Sie beim einschalten das alles gut miteinander verbunden ist.
• Sorgen Sie für eine gute Erde. Stellen Sie sicher dass das Gerät auf einen guten Boden installiert ist..
• Einmal gestartet, wird das Gerät erst nach +/- 5 Minuten stopfen. Das verhindert, dass den Öl nicht mehr richtung Kompressor geht.
• Lassen Sie Kinder nicht hbeaufsichtigt betätigen.
• Schalten Sie den Ernähung aus vor Sie mit Wartung beginnen.
• Ziehen Sie den Stecker heraus, wenn das Gerät länger nicht benutzt wird.
• Installieren Sie das Gerät nicht in der Nähe wo ein höhe Säure oder Salz Wert anwesend ist, informieren Sie darüber beim Ihre Lieferanten.
• Legen Sie keine Gegenstände auf oder um den Außenteil
• Legen Sie ein Wartungsschalter auf das Außengerät.
• Es muss alles nach den Anweisungen installiert werden, durch ein anerkannte Firma.

Warnung

• Stecken Sie kein Fernbedienung auf ein Platz wo es feuchtig ist oder Leckagen auftreten können.
• Vermeiden Sie vibrieren oder andere formen von bewegen.

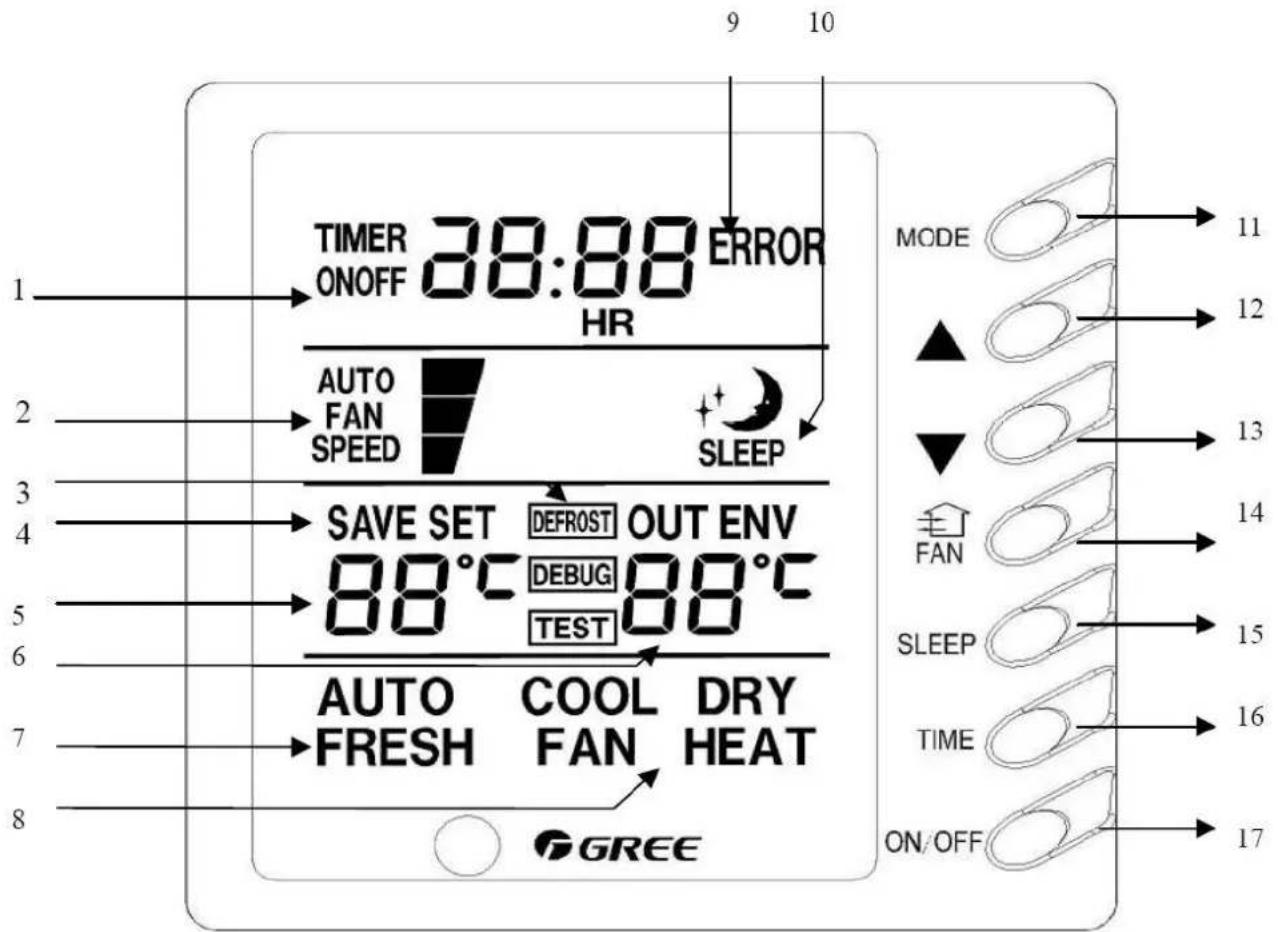

TIMER ONOFF 38:88 ERROR HR AUTO FAN SPEED SLEEP SAVE SET DEFROST OUT ENV 88°C DEBUG 88°C TEST AUTO FRESH COOL DRY FAN HEAT ON/OFF MODE 11 12 13 14 15 16 17 1 2 3 4 5 6 7 8

Fig 1

1 Timer an / aus 10 Sleep Status weisung
2 Ventilator automatische hoch/mittel/niedrig	11 Mode Wahl Taste
3 Abtau anzeige 12 Temperatur erhöhen
4 Energie besparung 13 Temperatur erniedrigen
5 Temperatur Einstellung 14 Ventilator einstellung
6 Raumtemperatur weisung 15 Sleep Taste (Kontrolle Außentemp.)
7 Frische luft nachricht 16 Timer anzeige
8 Mode Wahl ( automatisch,kühlen trocknen,heizung, ventilieren.	17 ON/OFF Taste
9 Fehler Status weisung

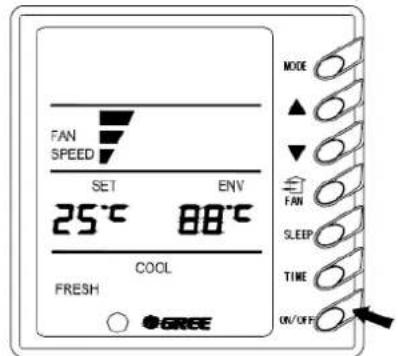

1. Ausschalten ON/OFF Gerät Fig. 2

Drücken Sie auf der ON/OFF Taste, das Gerät wird einschalten. Drücken Sie auf der ON/OFF Taste, das Gerät wird ausschalten.

FAN SPEED SET ENV 25°C 88°C COOL FRESH ●GREE MODE ▲ ▼ FAN SLEEP TIME ON/OFF

Fig 2

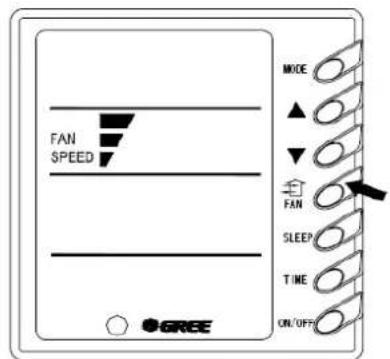

FAN SPEED MICE ▲ ▼ FAN SLEEP TIME ON/OFF GREE

Fig 3

SET 25°C ○GREE NODE ▲ ▼ FAN SLEEP TIME OB/OFF

Fig 4

2. Ventilator einstellung (figuur 3)

Durch mehrmals auf diesem Taste zu drücken, ändert die Ventilatorgeschwindigkeit. Wie den folgende einstellungen:

Während der Entfeuchtung, geht den Ventilatorgeschwindigkeit automatisch auf niedrige Geschwindigkeit.

SLEEP MODE ▲ ▼ FAN SLEEP TIME ON/OFF GREE

Fig 5

MODE ▲ ▼ FAN SLEEP TIME ON/OFF AUTO COOL DRY FAN HEAT ●GREE

Fig 6

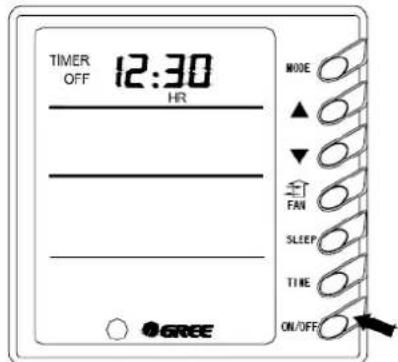

TIMER OFF 12:30 HR MODE ▲ ▼ FAN SLEEP TIME ON/OFF GREE

Fig 7

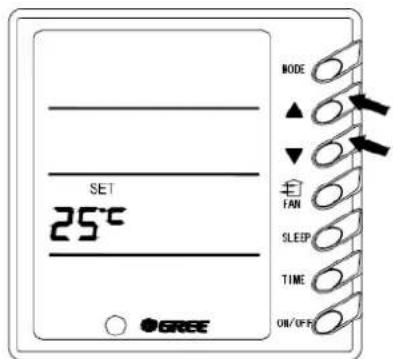

3. Tempratur Einstellung

Drücken Sie auf um den Tempatur zu erhöhen und drücken Sie auf um den Temperatur zu erniedrigen. Durch 1x zu drücken wird den Tempatur ändern mit 1 °C.

Bemerkung: drücken Sie en gleichzeitig für Sekonden ein und bei der Temperatur anweisung wird EE erscheinen. Alle Tasten sind blockiert. Drücken nog einmal 5 Sekonden und den Funktion ist aufgehoben. Wenn das Gerät durch ein zentrale steuerung blockiert ist dann sind alle Tasten außeneinsatz und das Display wird CC zeigen.

Temp einstellung:

Erhitzen 16°C \~ 30°C Entfeuchten 16°C \~ 30°C

Kühlen 16°C \~ 30°C Ventilieren kein Temperatur Einstellung

SLEEP ON: Drücken Sie die FNKTION Taste im ON-STAND nach 'sleep' funktion und drücken Sie Enter/Cancel um 'sleeping funktion' ein zu schalten.

SLEEP OFF: Während 'sleep on-stand', drücken sie die Funktion Taste nach 'sleep' Funktion und dann drücken Sie Enter/Cancel um den Funktion aus zu schalten.

Im 'cooling' und 'dry' Mode, wenn das Gerät mit 'sleep' Funktion funktioniert für 1 ^o hr, wird der eingestallte Temperatur erhöhen mit 1 ^o C und 1 ^o C nach wieder 1 Stunde. Nachher, das Gerät wird bei dieser Temperatur bleiben. Im 'heating' Modem wenn das Gerät mit 'sleep' Funktion funktioniert für 1 ^o hr, den Eingestellte Temperatur wird mit 1 ^o C niedrig und 1 ^o C nach wieder ein 1 Stunde. Nachher, das Gerät wird bei dieser Temperatur bleiben.

03 FRESH ○ GREE MODE ▲ ▼ FAN SLEEP TIME ON/OFF

Fig 8

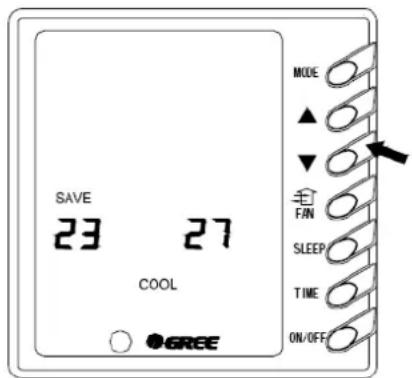

SAVE 23 27 COOL ●GREE MODE ▲ ▼ FAN SLEEP TIME ON/OFF

Fig 9

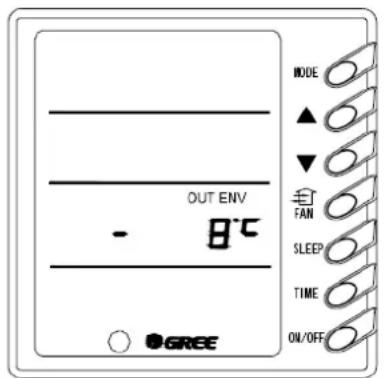

MODE ▲ ▼ FAN SLEEP TIME ON/OFF OUT ENV - 8°C ●GREE

Fig 10

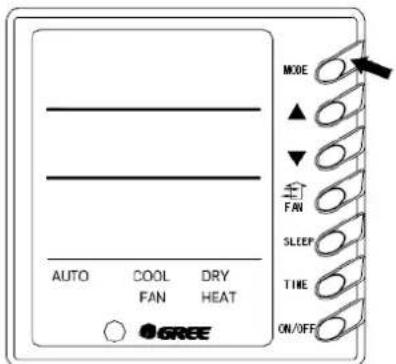

5. Funktion Auswahl(Fig. 6) Der AUTO Mode kann nur über die Kabelfernbedienung eingestellt werden.

Durch wiederholtes drücken kann ein Wahl gemacht werden zwischen verschiedenen Mode:

→Cooling→Dehumidifying→Fan→Heating→Auto

Der Wahl wird auf Display gezeigt. Abhängig von der Wahl und der eingestellte Temperatur wird das Gerät ein und ausschalten.

Während der ATO mode gibt es kein möglichkeit um ein Tempratur ein zu stellen.

Wenn Sie ATO Mode Wählen und die Außentempratur ist niedrig und die relativ feuchtigkeit ist höhe dann wird Eis auf das Außengerät gebildet. Dies beeinflusst die Kapazität. Wenn dies geschieht, dann wird DEFROST auf Display erscheinen.

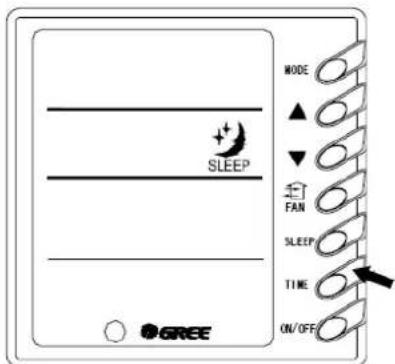

6. Timer Einstellen

Wenn das Gerät ausgeschalltet ist, kann den Timer eingestellt werden auf ON. Wenn das Gerät eingeschaltet ist, kann den Timer eingestellt werden auf OFF.

Durch auf TIME zu drücken sehen wir das Wort TIME Blinzeln im Display.

Mit hilfde von der Tasten und können wir den Zeit einstellen. Durch nog einmal auf TIME zu drücken und der Timer ist eingestellt. ^9 diese Funktion aus zu schalten drücken Sie noch einmal auf TIME, den Funtkion wird ausgeschaltet.

Der Timer kann von 0,5 bis 24 Stunden eingestellt werden.

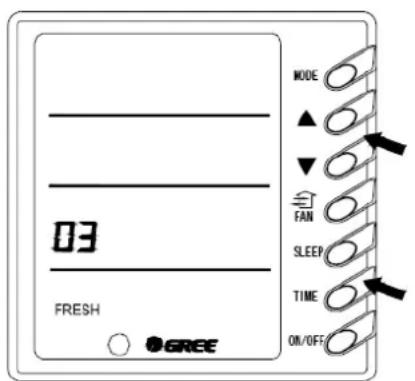

Frische Luft Einstellung

Wenn das Gerät ausgeschaltet ist, kann dieser Mode eingeschaltet werden durch der FAN Taste 5 Sekunden eingedrückt zu halten. Das Wort FRESH Blinzelt aus Display beim Temperatur einstellung erscheint ein Code von die aktuelle Einstellung. Diese Einstellungen können Sie ändern durch und zu gebrauchen.

Bedeutung der Codes:

00	Immer Ausgeschaltet Frische Luft Ventil
01	Der hit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 6 Minuten.
02	Der hit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 12 Minuten
03	Der hit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 18 Minuten.
04	Der hit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 24 Minuten
05	Der hit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 30 Minuten.
06	Der hit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 36 Minuten
0β	Der hit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 42 Minuten
08	Der hit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 48 Minuten
09	Der hit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 52 Minuten.
10	Immer geöffnet

Nach einstellen von den richtige Code drücken Sie auf ON/OFF um zu bestätigen. Das Gerät speichert nun dei einstellten Daten auf. Das Gerät steht Standard eingestellt auf 00 ab Fabrik. Nach jeden Mal einschalten wird das Wort FRESH erscheinen.

Um die Einstellung zu entfernen dürfen Sie dieselbe Weg zu gehen wenn beim Einstellen und der Code 00 wählen.

β. Energie besparung

Diese Funktion gibt es nicht beim diese Gerät.

8. Auslesen von der Außentempratur

Diese Funktion ist nicht verfügbar für jeden Gerät.

Während des normalen Betrieb wird nur die eingestellte Tempratur sichtbar. Drücken Sie den SLEEP Taste für 5 Sekonden ein wenn das Gerät aus oder eingeschaltet wird. ÖT ENV wird sichtbar auf Display. Das gerat wird für 10 Sekonden den Außentemperatur sehen lassen un schaltet nachher züruck nach den eingestellate Temperatur.

Bemerkung: wenn das Gerät nicht über ein Außentemperaturfühler verfügt dann ist diesen Funktion nicht verfügbar.

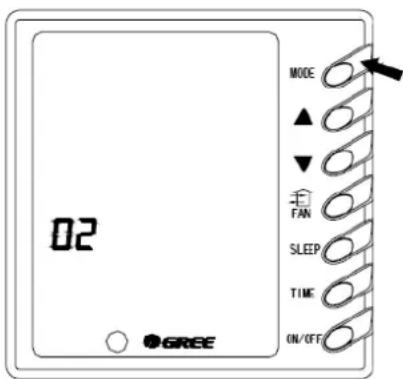

02 MODE ▲ ▼ FAN SLEEP TIME ON/OFF GREE

Fig 11

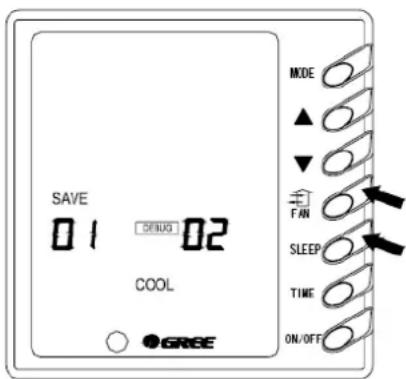

SAVE 01 COOL ●GREE DEBUG 02 MODE ▲ ▼ FAN SLEEP TIME ON/OFF

Fig12

1:E3 ERROR MODE ▲ ▼ FAN SLEEP TIME ON/OFF GREE

Fig 13

9. Automatisch einschalten nach unterbrechen Ernährung

Das Gerät verfügt über die Fähigkeit um auf verschiedene Wege wieder ein zu schalten nach ausschalten von der Versorgungsspannung.

Drücken Sie 10 Sekonden der MODE Taste ein wenn das Gerät ausgeschaltet ist.

Beim Einstellung 01 schaltet das Gerät ein auf den letzte eingestellte Wert.

Beim Einstellung 02 kein Memory-Funktion eingestellt.

Drücken Sie auf ON/OFF um zu bestätigen.

10. Debug Funktion

Wenn das Gerät ausgeschaltet ist drücken Sie gleichzeitig die FAN und SLEEP Taste ein um diesen Funktion zu Aktivieren. Auf Display ist DEBG zu sehen. Drücken Sie MODE um zu Wählen und gebrauchen Sie die Pfeiltasten um zu ändern.

Einstellen der Raumtemperatur Sensor.

Drücken Sie DEBG Mode ein auf den MODE Taste bis 01 erscheint im Venster von der Temperatur. (Links von DEBG). An der Stelle OT ENV ist der eingestellte Wert zu sehen.

Zwei einstellungen sind Möglich:

• Die Raumtemperatur wird gemessen im Lufteinlass. (01)
• Die Raumtemperatur wird gemessen durch der Fernbedienung. (02)

Die Lufttemperatur Sensor ist in den Lufteinlass platziert.

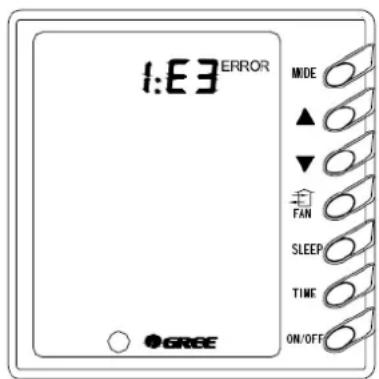

11. Fehler Codes

Wenn ein Fehler auftritt wird ERROR auf Display gezeigt und zugleich ist die Fehlercode sichtbar. Wenn mehrere Fehler auftreten werden Sie im Display gezeigt. Die erste Digit gibt das System an wenn mehrere Systeme verbunden sind. Wenn nur ein System verbunden ist Verlust dieses. Die letzten zwei Digits geben ein Fehlercode an. Beispiel: den code im Fig. 13 gibt '-niedrige drück Schutzt Kompressor' an.

FEHLERCODE

Code	Fehler Code		Fehler
E0	Pumpe Fehler F0 Lufteinlass Innensensor
E1	Höhe drück Sicherheit Sensor F1 Sensor Verdampfer
E2	Innen Frost Sicherheit F2 Sensor Kondensator
E3	Niedrig drück Schutz Kompressor F3 Außen Raumtemp. Sensor
E4	Kompressorauslass höhe temp. Sicherheit	F4	Auslass Temperatur Sensor
E5	kompressor maximaal Sicherheit	F5	Innen Raumsensor feste Bedienung
E6	Kommunikation Fehler	EH	Kapillar Heizung
E8	Ventilator Innengerät	EE	Bedienung Sicherheit (kein Fehler)
E9	Schwimmerkammer Fehler	CC	Kommunikations Drähte Fehler
FF	Kommunikation Fehler angeschlossenen Bedienung

Cool

Abschenken von der Temperatur im Sommer

An heißen Tagen kann das Gerät die Raumtemperatur reduzieren und Wärme Luft nach außen entfuren.

Trocken

Das Gerät kann die Luft entfeuchten während die Temperatur eingestellt werden kann. Dieses Funktion sorgt dafür das die Feuchtigkeit abnehmt.

Lüften

Wenn die Temperatur und Feuchtigkeit gut sind, kann das Gerät auch nur als Fan gebraucht werden, um Energie zu Sparen.

Heizung

Die Erhöhung der Temperatur im Herbst und Winter.

Während der Kalten Tage kann das Gerät der Raumtemperatur erhöhen und die Kälte nach außen entfuren.

Design

Die Gree airconditioner besteht au sein Innengerät und ein Außegerät. Dies beiden Einheiten werden durchein Kätemittel verbunden. Die Hauptquelle sind an der Außenseite des Gebäudes und das Innengerät umfasst ein Radialventilator, Daher ist das Volumen der Klimaanlage geringer als bei anderen Arten von Klimaanlagen. Darüber hinaus ist das Innengerät schön ausgebildet.. Das Klimagerät ist bieten mit einer Infrarot-Fernbedienung, einfachzu bedienen ist.

2

Erbauung Innen und Außengerät

Bedienungsanleitung

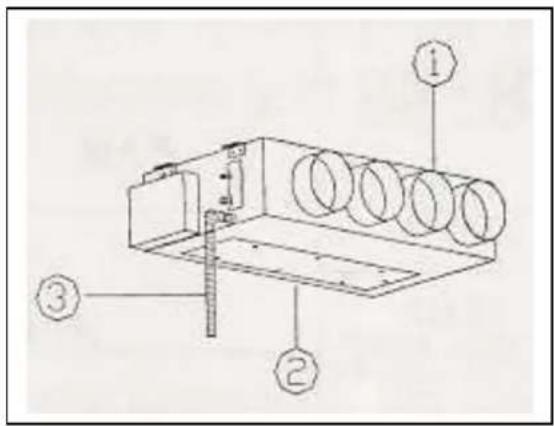

Die Klimaanlage besteht aus einem Innen und Außengerät.

FIG 1 Runde Enlastung
Vierreck Entlastung

1 Auslassseite
2 Zaugseite
3 Kondenstransport

4 Sogseite
5 Auslassseite

Bemerkung:

Standardmäßig werden die Innengeräte mit rechteckigem Auslass geliefert.

Option:

Der FGR 7 H/(XSD) Na-K kann durchgeführt werden mit 3 auslass Löcher von ∅200 Der FGR 12 H/(XSD) Na-M kann durchgeführt werden mit 4 auslass Löcher von ∅200

3

Sicherheitshinweise

Bedienungsanleitung

Die zulässige Spannung ist 206 bis 244 V AC. Ein zu geringe Spannung verursacht Vibrationen van der Kompressor, wodurch der Kompressor beschädigt treffen kann.

Das Ventil von der Außengerät kann nur durch ein ausgebildeten Person betrieben. Würde ein Leck auftreten, kann der Kompressor beschädigt werden.

Beschädig kein Stromkabel und Signalkabel, dies kann zum Ausfall das Gerät führen.

Entfernen Sie niemals die Lüfterhaube von das Innen und Außengerät.

Lassen Sie keine Fenster und Türen öffnen länger als nötig. Dass kann Auswirkungen auf die Kapazität haben.

Beim arbeitet Klimaanlage sind die nächste Situationen normal:

Startverzögerung

Zur Vermeidung von Überlastung und eine sichere mgebung zu gewährleisten, gibt es eine Verzögerung von 3 bis 4 Minuten unter die folgenden mständen bis die Kühlung und Trocknung beginnt:

Wenn das Gerät ausgeschaltet werden und sofort wieder aktiviert werden.
Wenn eine Funktionstaste betriebt von zum Beispiel Kühlen nach Ventilieren und zurück.

Geruch

Das Innengerät kann manchmal riechen. Dies ist kein Störung im der Klimaanlage, Aber aufgrund von der Haus oder Rauchluft, Mischluft die durch der Klimaanlage geht.

^9 m das Problem zu vorkommen dürfen sie eine halbe Stunde vor sie der Klimaanlage ausschalten, der Klimaanlage im Ventilator Stand setzen, so ist die Klimaanlage trock wenn sie er ausschaltet.

5

Fernbedienung

Bedienungsanleitung

Achten Sie darauf, dass das Signal zwischen Gerät und Fernbedienung durch nichts unterbrochen wird. Sorgen Sie dafür dass die Fernbedienung nicht nass wird, und nicht in direkten oder indirekten Sonnenlicht gelegt wird, und nicht durch Hohen Temperaturen beeinflusst wird.

WICHTIG!

Die folgende funktionen bei diesem Gerät sind nicht zutreffen:

SAVE-LIGHT-HUMID-AIR-ANION

Swing Taste

- Drücken Sie diese Taste um die Luft Richtung zu ändern, wie im diese Abbildung sicht bar ist.

Diese Fernbedienung ist universell. Wenn die folgenden Bilder erscheinen, wird die Einstellung normal fortgesetzt werden.

- Wenn die Führungen hin und her bewegen und das Gerät schaltet sich aus, den worden die Führungen sofort stoppen, wo sie derzeit stehen.

Dieses Symbol zeigt an, das die Entlastung Louvre in diesen fünf Positionen stehen kann.

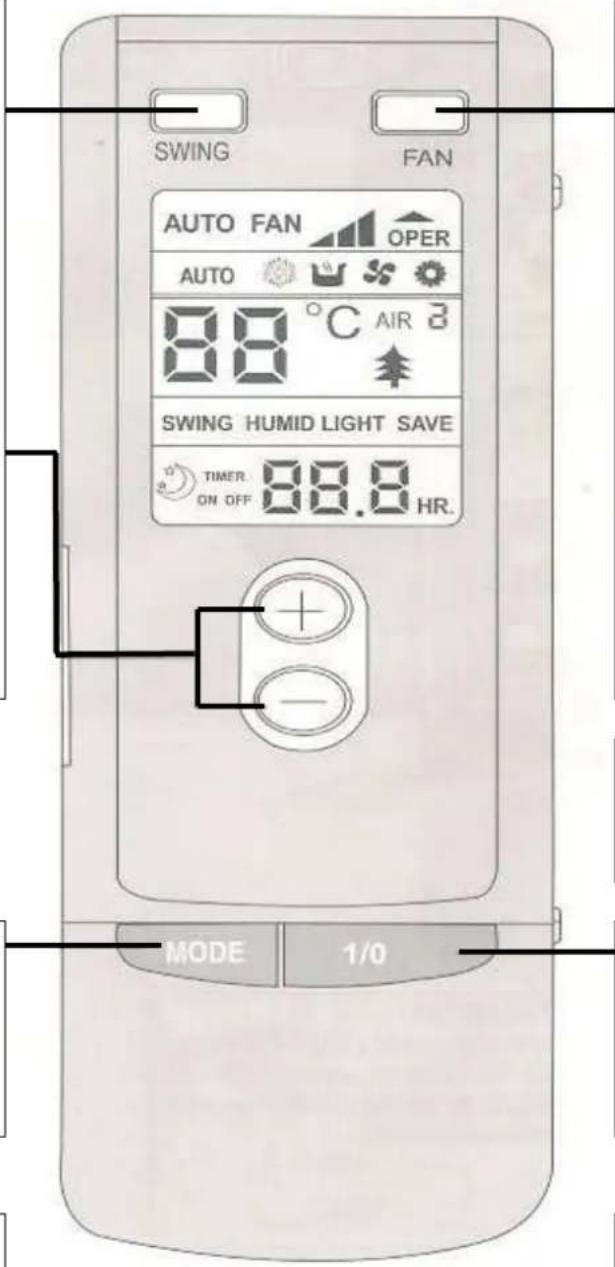

TEMP. Taste

- Mit der MODE-Taste können die Betriebsarteneinstellungen in dieser Reihenfolge gewechselt werden. ATO, COOL, DRY, FAN, OFF, HEAT. Während des Auto-Modus gibt es keiner sichtbaren Temperatur.

SWING FAN AUTO FAN OPER AUTO 88 °C AIR SWING HUMID LIGHT SAVE TIMER ON OFF 88.8 HR. MODE 1/0

Fan Taste

- Drücken Sie diese Taste für die folgenden Funktionen nacheinander zu wählen: Auto, Low, Middle, High. Nach einschalten wird standard mäßig mode Auto ausgewählt. Drücken Sie die BLOW taste für die folgenden Wahl zu machen:

"COOL mode

"DRY mode

"FAN mode"

"HEAT mode

1/0 Taste

Mit diesem Taste wird das Gerät ein oder aus geschaltet.

Diese Fernbedienung ist universell und kann für viele Einheiten verwendet werden. Einige Funktionen dieser Fernbedienung sind nicht auf eine bestimmte Einheit und sind daher nicht beschrieben.

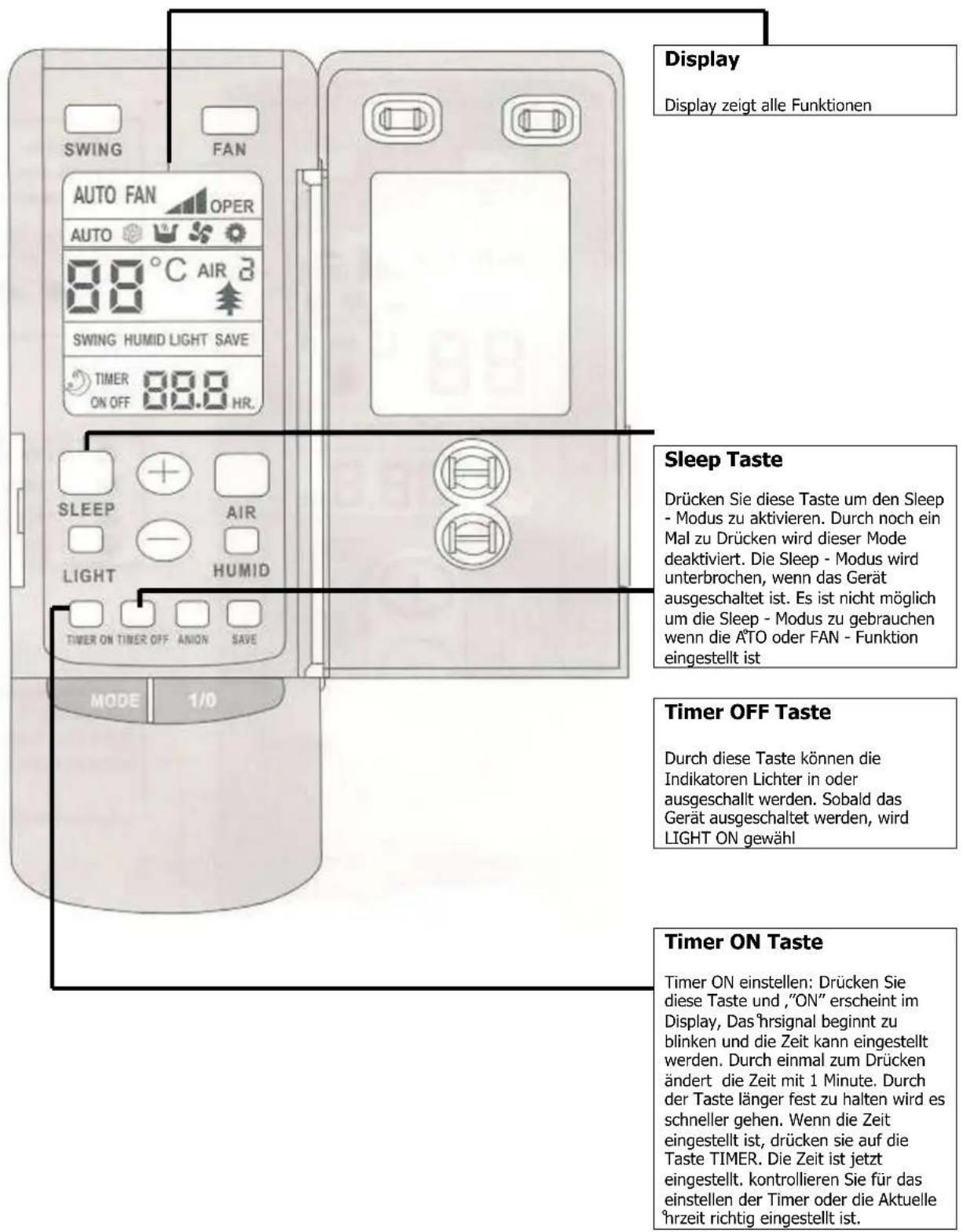

Display Display zeigt alle Funktionen AUTO FAN OPER AUTO 88°C AIR SWING HUMID LIGHT SAVE TIMER ON OFF 88.8 HR. Sleep Taste Drücken Sie diese Taste um den Sleep - Modus zu aktivieren. Durch noch ein Mal zu Drücken wird dieser Mode deaktiviert. Die Sleep - Modus wird unterbrochen, wenn das Gerät ausgeschaltet ist. Es ist nicht möglich um die Sleep - Modus zu gebrauchen wenn die ATO oder FAN - Funktion eingestellt ist SLEEP AIR LIGHT HUMID Timer OFF Taste Durch diese Taste können die Indikatoren Lichter in oder ausgeschaltet werden. Sobald das Gerät ausgeschaltet werden, wird LIGHT ON gewähl Timer ON Taste Timer ON einstellen: Drücken Sie diese Taste und „ON“ erscheint im Display, Das 'hrsignal beginnt zu blinken und die Zeit kann eingestellt werden. Durch einmal zum Drücken ändert die Zeit mit 1 Minute. Durch der Taste länger fest zu halten wird es schneller gehen. Wenn die Zeit eingestellt ist, drücken sie auf die Taste TIMER. Die Zeit ist jetzt eingestellt. kontrollieren Sie für das einstellen der Timer oder die Aktuelle 'hrzeit richtig eingestellt ist.

Kühl Funktion

Notiz:

Abhängig von der differenz zwischen Raum – Temperatur und der eingestellte Temperatur wird das Gerät wohl oder nicht drehen gehen.
Wenn der Raum-Temperatur höher ist dann der eingestellte Temperatur wird den Kompressor funktionieren.
Wenn der Raum-Temperatur niedriger ist dann der eingestellte Temperatur wird den Kompressor stopfen und nur der Ventilator der Innengerät lauft weiter.
Der ein zu stellen Temperatur liegt zwischen 16°C und 30°C.

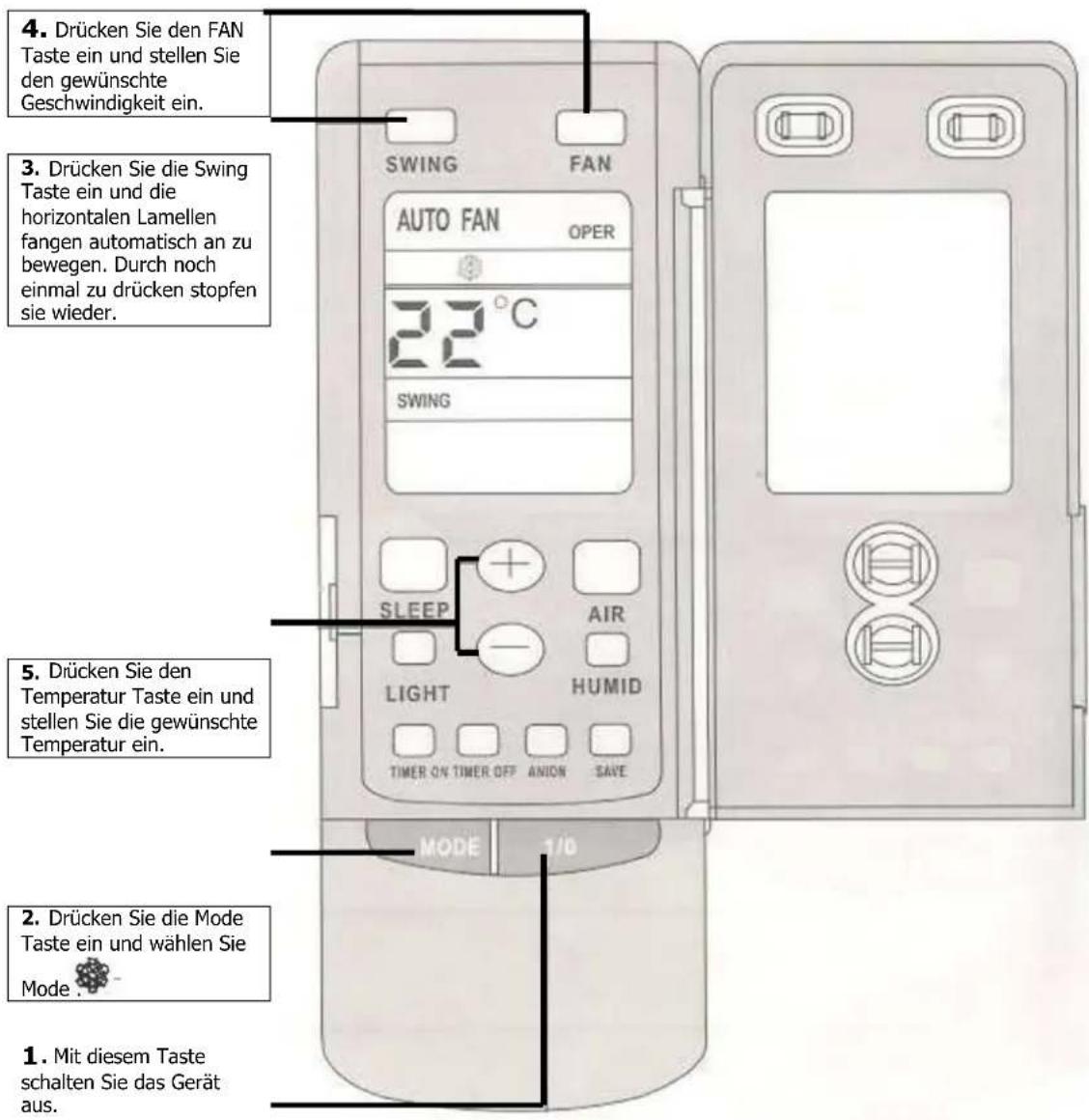

4. Drücken Sie den FAN Taste ein und stellen Sie den gewünschte Geschwindigkeit ein. 3. Drücken Sie die Swing Taste ein und die horizontalen Lamellen fangen automatisch an zu bewegen. Durch noch einmal zu drücken stopfen sie wieder. 5. Drücken Sie den Temperatur Taste ein und stellen Sie die gewünschte Temperatur ein. 2. Drücken Sie die Mode Taste ein und wählen Sie Mode . 1. Mit diesem Taste schalten Sie das Gerät aus.

Heizung Funktion

Notiz:

Wenn der Raum-Temperatur niedriger ist dann die eingestellte Temperatur wird das Gerät als Heizung funktionieren.
Wenn der Raum-Tempratur höher ist dann die eingestellte Temperatur wird das Gerät stopfen und zugleich wird das Außengerät stopfen. Die horizontalen Lamellen werden automatisch Recht gesetzt.
Der ein zu stellen Temperatur liegt zwischen 16°C und 30°C.

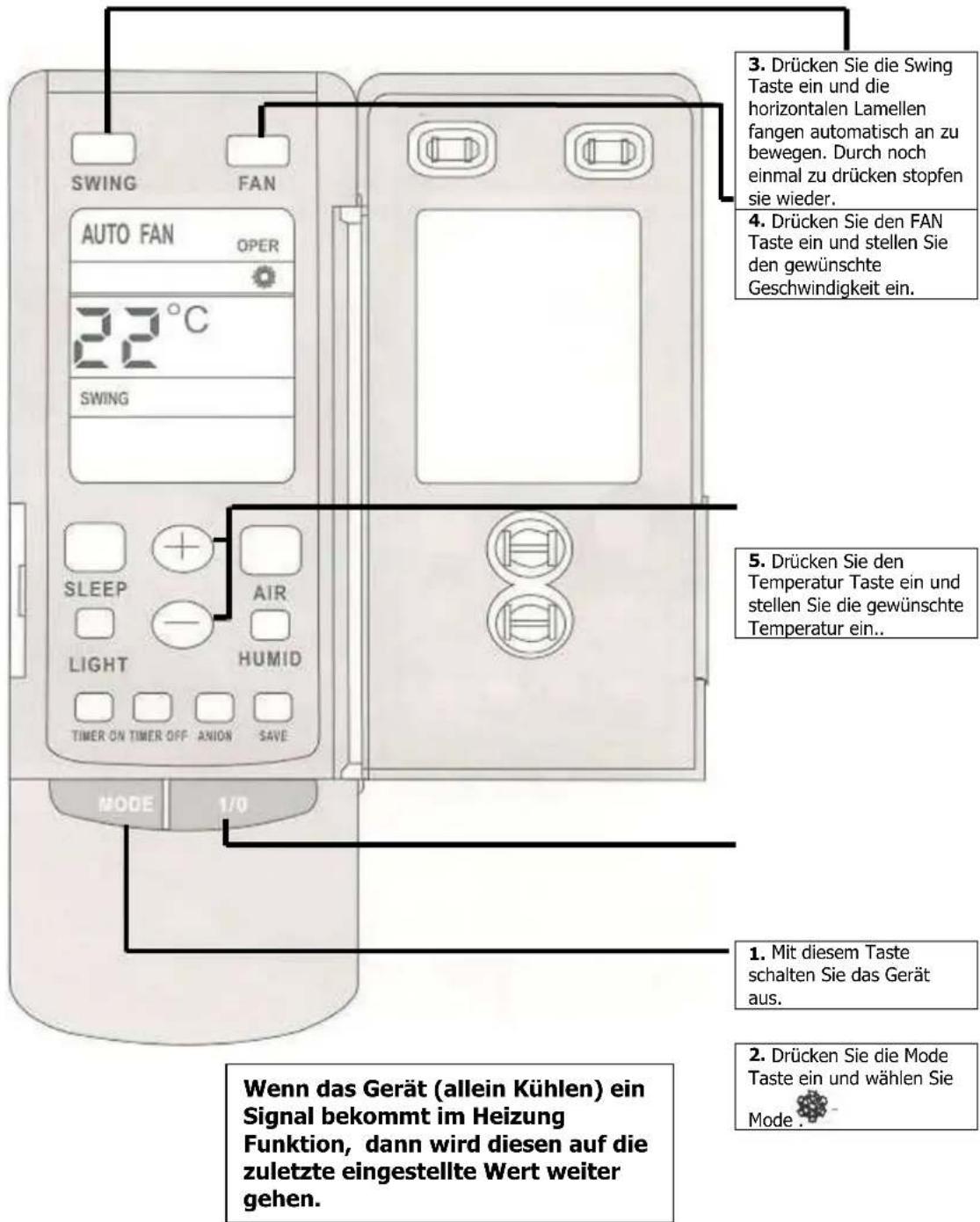

SWING FAN AUTO FAN OPER 22°C SWING SLEEP AIR LIGHT HUMID TIMER ON TIMER OFF ANION SAVE MODE 1/0 Wenn das Gerät (allein Kühlen) ein Signal bekommt im Heizung Funktion, dann wird diesen auf die zuletzte eingestellte Wert weiter gehen. 3. Drücken Sie die Swing Taste ein und die horizontalen Lamellen fangen automatisch an zu bewegen. Durch noch einmal zu drücken stopfen sie wieder. 4. Drücken Sie den FAN Taste ein und stellen Sie den gewünschte Geschwindigkeit ein. 5. Drücken Sie den Temperatur Taste ein und stellen Sie die gewünschte Temperatur ein.. 1. Mit diesem Taste schalten Sie das Gerät aus. 2. Drücken Sie die Mode Taste ein und wählen Sie Mode . Made

Trocknung

Wenn der Raum-Temperatur niedriger ist dann die eingestellte Temperatur stopft den Kompressor, Der Ventilator Innengerät und der Ventilator Außengerät.
Wenn der Raum-Temperatur zwischen +/- 2° C von den eingestellte Temperatur liegt dann werd das Gerät funktionieren wie ein Trockner.
Wenn den Raum-Temperatur mehr dann 2° C ist dann die eingestellte Temperatur dann wird das Gerät funktionieren nach der Cool Mode.
Der ein zu stellen Temperatur liegt zwischen 16°C und 30°C.

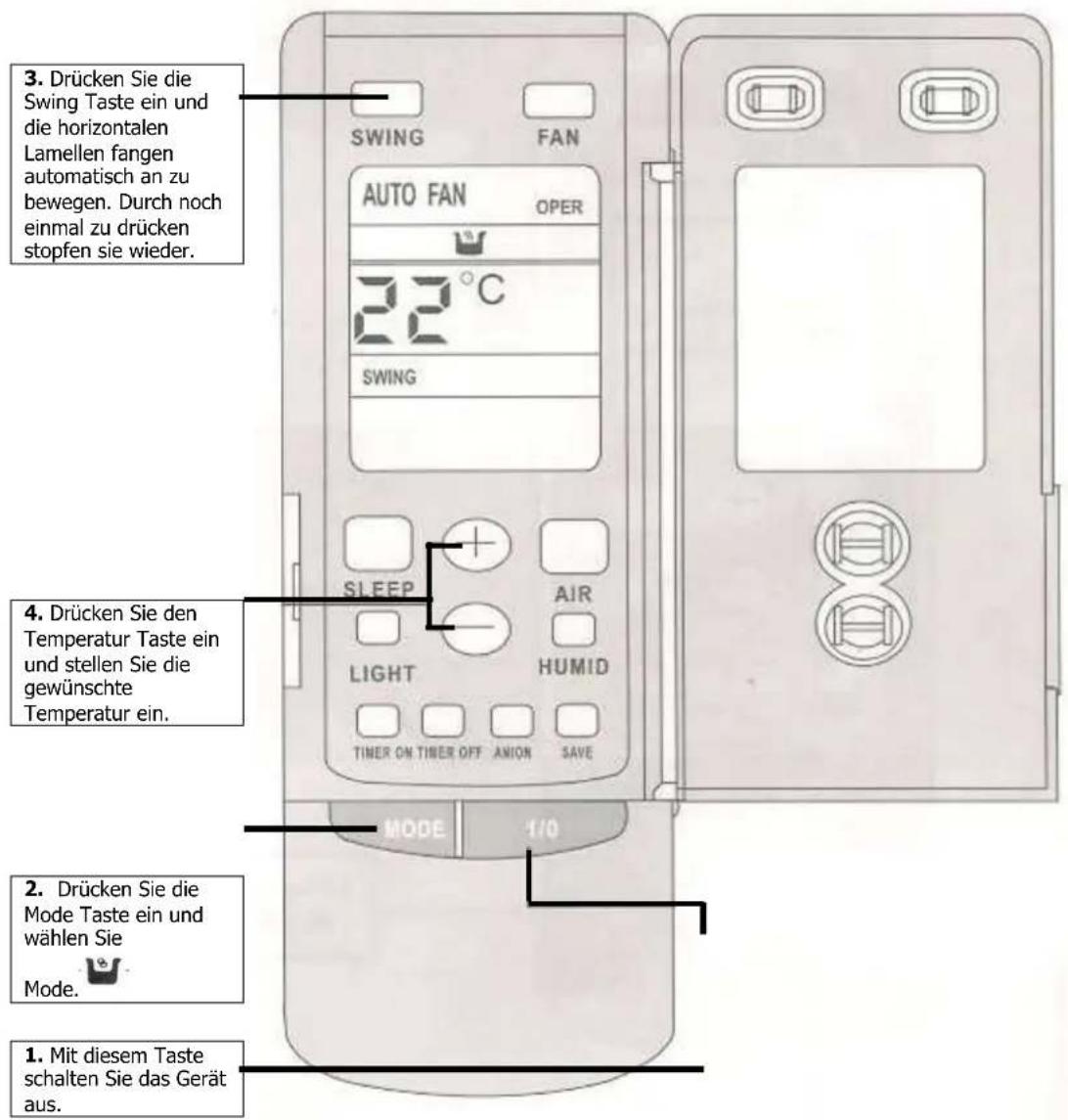

3. Drücken Sie die Swing Taste ein und die horizontalen Lamellen fangen automatisch an zu bewegen. Durch noch einmal zu drücken stopfen sie wieder. 4. Drücken Sie den Temperatur Taste ein und stellen Sie die gewünschte Temperatur ein. 2. Drücken Sie die Mode Taste ein und wählen Sie Mode. 1. Mit diesem Taste schalten Sie das Gerät aus.

Ventilator Funktion

Notitiz:

Die Temperatur kann nicht eingestellt werden, wenn den Ventilator Funktion im wirkung ist.

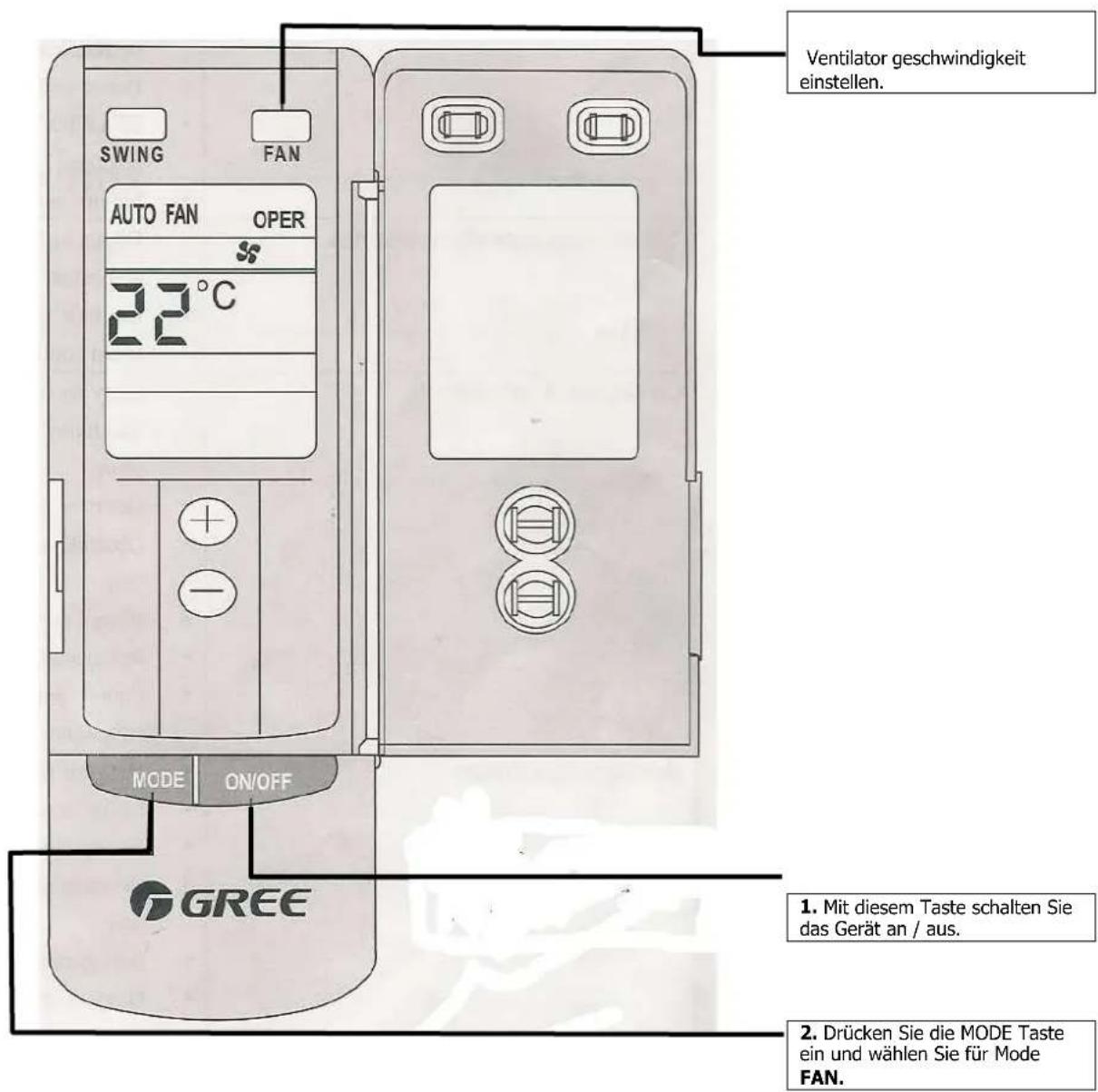

SWING FAN AUTO FAN OPER 22°C MODE ON/OFF GREE Ventilator geschwindigkeit einstellen. 1. Mit diesem Taste schalten Sie das Gerät an / aus. 2. Drücken Sie die MODE Taste ein und wählen Sie für Mode FAN.

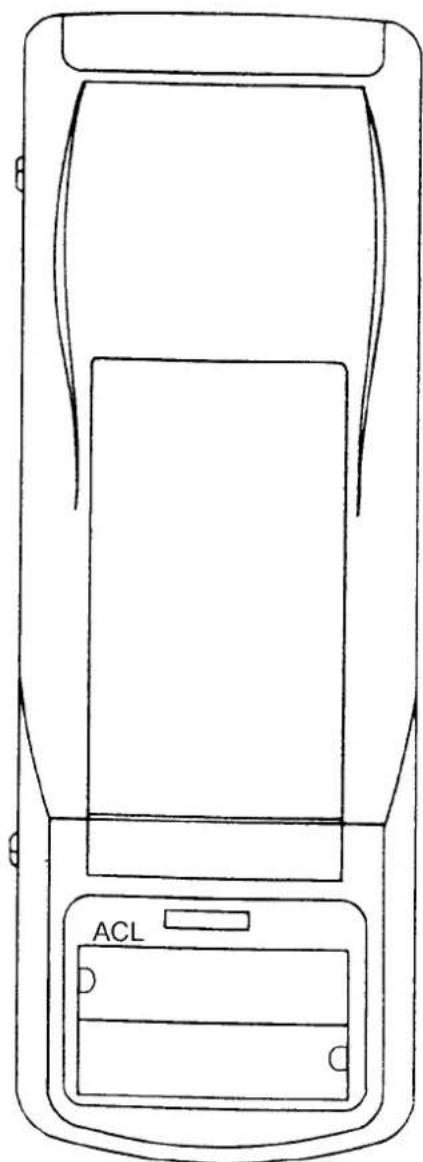

Drücken Sie vorsichtig auf in der Direktion vom Pfeil an der Hinterseite auf der Fernbedienung
Legen Sie zwei neuen Batterien vom Typ AAA und drücken Sie ACL..
➢ Legen Sie das Batteriefachdeckel wieder zurück

Notiz:

Verwenden Sie keine alte Batterien oder halb volle, es kann die Fernbedienung schaden
Wenn Sie die Fernbedienung längere Zeit nicht benützen holen Sie die Batterien herraus
Das Signal der Fernbedienung reicht bis zu 10 Meter.
Die Lebensdauer der Batterie beträgt ca. 1 Jahr.
Bewahren Sie die Fernbedienung nicht direkt neben elektrische Geräten auf (mind. 1 Meter Abstand)

1. Legen Sie 2 Batterien ein


1. Öffnen Sie das Batteriefach
2. Schließen Sie das Batteriefach

Warnung

Beim starke verbrannt Luft setzen Sie das Gerät gleich aus und Kontakte Ihren Lieferanten.

Versuchen Sie es mit einem Ausfall der Klimaanlage nicht selbst zu reparieren, Sie werden wahrscheinlich mehr zerstören, Lass es ausführen durch ein anerkannte Firma.

Sollten Funktionsstörungen auftreten, überprüfen Sie bitte das Gerät anhand der folgenden Liste, bevor Sie Ihren Installateur/Lieferanten kontaktieren.

Fehler	Gefolge	Richtige Lösung
Das Gerät funktioniert nicht.	Sicherung stück Verwechseln Sie die Sicherung
	Kein Strom Automatischer Neustart, beim aktivieren Strom
	Stecker nicht gut in der Wandsteckdose.	Stecken Sie den Stecker wieder in die Wandsteckdose
Das Gerät stopt direkt nach starten.	Der Lufteinlass oder Luftauslass ist geschlossenDie Außentemperatur ist höher dann 43°C während Kühlen	Entfernen Sie die Hindernisse
Kühlung funktioniert nicht gut.	Der Lufteinlass oder Luftauslass ist geschlossen	Entfernen Sie die Hindernisse
	Falsche Temperatureinstellung
	Niedrige Lüftergeschwindigkeit
	Luftrichtung ist nicht gut
	Türen oder Fenstern öffnen Schließen Sie dieses
	Direkte Sonnenlicht Schließen Sie Vörhange und Jalousien
	Zu viel Menschen im Raum
	Zu viel Wärmequellen im Raum
	Der Luftfilter ist verschmutzt,Außentemp. ist höher dann 43°C	Luftfilter reinigen
Heizung funktioniert nicht gut.	Der Luftfilter ist verschmutzt Luftfilter reinigen
	Türen und Fenstern stehnen offen Schließen Sie die Türen und Fenstern
	Zu niedrige Temperatur einstellung Temperatur höher einstellen
	Der Lufteinlass oder Luftauslass ist geschlossen	Entfernen Sie die Hindernisse
	Kühlmittel Leckage Installation kontrollieren lassen
	Außentemperatur ist zu niedrig	Außentemperatur ist zu niedrig
	Problem mit Systemsteuerung
Ventilator wirkt nicht während erheizung
	Der Sensor ist nicht gut angeschlossen
	Das Kabel von der Sensor ist defekt
	Kondensator defekt

Notiz

Sollten die Probleme fortbestehen, kontaktieren Sie Ihren Lieferanten.

WWW.GREE-KLIMA.DE

[e-mail]

Gree Klimaanlagen

Postfach 315

5900 AH Venlo NL
