Produkttyp	Split-Klimaanlage (Innengerät: GTH 24 K3FI, Außengerät: GUHD 24 NK3FO)
Kühlleistung	24000 BTU/h (ca. 7,03 kW)
Heizleistung	24000 BTU/h (ca. 7,03 kW) – Wärmepumpe
Energieeffizienzklasse	Kühlen: A, Heizen: A+ (abhängig von Region)
Stromversorgung	230 V / 50 Hz
Abmessungen Innengerät (B x H x T)	ca. 1000 x 320 x 240 mm
Abmessungen Außengerät (B x H x T)	ca. 900 x 700 x 350 mm
Gewicht Innengerät	ca. 14 kg
Gewicht Außengerät	ca. 45 kg
Kältemittel	R32
Schalldruckpegel Innengerät	30 – 45 dB(A)
Schalldruckpegel Außengerät	ca. 55 dB(A)
Fernbedienung	Ja, inklusive
Timerfunktion	24-Stunden-Timer mit Ein-/Ausschaltoption
Schlafmodus	Ja, zur energiesparenden Nachtabsenkung
Luftfilter	Waschbarer Feinfilter
Filterreinigung	Alle 2 Wochen reinigen, jährliche Wartung empfohlen
Auto-Restart	Ja, nach Stromausfall automatischer Neustart
Sicherheit	Überhitzungsschutz, Kindersicherung optional
Ersatzteile	Fernbedienung, Filter, Motoren über Fachhändler erhältlich
Reparatur	Durch zertifiziertes Fachpersonal; selbstreparaturfreundliche Komponenten

Häufig gestellte Fragen - GTH 24 K3FI-GUHD 24 NK3FO GREE

Wie reinige ich den Luftfilter der Klimaanlage?

Der Luftfilter sitzt hinter der Frontabdeckung. Nehmen Sie ihn heraus, saugen Sie ihn ab oder waschen Sie ihn mit lauwarmem Wasser und mildem Reinigungsmittel. Trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Eine Reinigung alle 2 Wochen wird empfohlen.

Was bedeuten die Fehlercodes am Gerät?

Häufige Codes: E1 = Raumtemperatursensor defekt, E2 = Verdampfersensor defekt, E3 = Kondensatorsensor defekt, E4 = Kommunikationsfehler. Die genaue Bedeutung entnehmen Sie bitte der Bedienungsanleitung.

Kann ich die Klimaanlage selbst installieren?

Die Installation sollte von einem zertifizierten Fachbetrieb durchgeführt werden, da Kältemittel und elektrische Anschlüsse fachgerecht behandelt werden müssen. Fehlerhafte Installation kann zu Leistungsminderung oder Schäden führen.

Wie stelle ich die gewünschte Temperatur ein?

Drücken Sie die Tasten TEMP+ oder TEMP- auf der Fernbedienung. Die eingestellte Temperatur wird auf dem Display angezeigt. Im Kühlmodus empfehlen wir 24-26 °C, im Heizmodus 20-22 °C.

Warum läuft das Gerät trotz Ausschaltung?

Der Auto-Restart oder der Timer könnte aktiv sein. Prüfen Sie die Einstellungen auf der Fernbedienung. Schalten Sie das Gerät mit der Ein/Aus-Taste aus und ziehen Sie ggf. den Netzstecker für einige Minuten.

Welche Kühl- und Heizleistung hat das Modell?

Das Gerät hat eine Kühlleistung von 24000 BTU/h (ca. 7 kW) und eine Heizleistung von 24000 BTU/h. Es eignet sich für Räume bis etwa 60-70 m², abhängig von Isolierung und Sonneneinstrahlung.

Wie kann ich Energie sparen mit dieser Klimaanlage?

Nutzen Sie den Schlafmodus nachts, stellen Sie die Temperatur nicht zu niedrig (24-26 °C im Sommer), reinigen Sie regelmäßig den Filter und schließen Sie Fenster und Türen.

Die Fernbedienung funktioniert nicht. Was tun?

Überprüfen Sie die Batterien (2x AAA). Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät. Reinigen Sie die Infrarotsender. Falls nötig, setzen Sie die Fernbedienung zurück (Batterien entfernen, 30 Sekunden warten).

Wie oft muss die Klimaanlage gewartet werden?

Wir empfehlen eine jährliche Wartung durch einen Fachmann. Dabei werden Kältemittel, elektrische Komponenten und der Filter geprüft. Der Filter sollte vom Benutzer alle 2 Wochen gereinigt werden.

Kann ich Ersatzteile wie die Fernbedienung nachbestellen?

Ja, Ersatzteile sind über den GREE-Kundendienst oder autorisierte Händler erhältlich. Typische Teile: Fernbedienung, Luftfilter, Motoren. Geben Sie immer die Modellnummer GTH 24 K3FI an.

BEDIENUNGSANLEITUNG GTH 24 K3FI-GUHD 24 NK3FO GREE

BβDIβNUNGSANLβITUNG/INSTALLATION

Truhe Split Klimaanlage

1. Sicherheitshinweise

2. Display

2.1 LCD Display Kabelfernbedienung
2.2 Instruction LCD Display
2.3 Bedienungstasten

3. Installation Kabelfernbedienung

4. Instruction Bedienung

4.1 On/Off
4.2 Mode
4.3 Temperatur
4.4 Fan Funktion
4.5 Swing
4.6 Timer
4.7 Frische Luft einstellung*
4.8 Sleep
4.9 Turbo
4.10 SAVE
4.11 E-Heater*
4.12 Blow
4.13 Quiet
4.14 Parameters
4.15 Überige Funktions

5. Fehler Codes

6. Fernbedienung

7. Namen und Funktion von jedes Unterteil

8. Wartung

9. Handbuch

10. Vorsorge

11. Selbst Kontrolle für Kontakt mit den Service-Techniker

11.1 Zubehörliste für Installation
11.2 Installation Innenteil
11.3 Installation Außenteil
11.4 Schaltplan
11.5 Kühlmittelleitungen

12. Appendix

1. Sicherheitshinweise

Danke für die Wahl einer Klimaanlage Gree, lesen Sie die Anleitung bitte ausführlich vor Inbetriebnahme, Bewahren Sie die Anleitung gut!

Das folgende Symbol kennzeichnet eine Warnung:

Warnung: Dieses Symbol bedeutet, das es nicht gut funktionieren Verletzungen verursachen kann.

Warnung

• Dieses Gerät wirt gebraucht im Büros, Restaurants enz.
• Der Installation muss durch ein anerkannt Firma durchgeführt werden
• Überprüfen Sie of die Halterung oder Base stark genug sind.
  • Installatieren Sie den Abfluss richtig, das Erfolg kann sein ein Leckage.
• Halten Sie leicht entzündliche Substanzen, wie z.B. Sprays vom Gerät fern.
• Schalten Sie das Gerät aus beim Starke Geruch oder Rauch Phänomene.
• Sorgen Sie für Zorg voor een konstanten Luftstrom
• Stecken Sie keinen Händen in das Gerät hinein.
• Schalten Sie das Gerät nicht ein oder aus durch den Stromversorgung zu unterbrechen..

• Das Gerät muss nicht in einem feutige Raum installiert werden.

• Kontrollieren Sie für Montieren ob den Ernähung entspricht mit das gelieferte Gerät.

• Kontrollieren Sie beim einschalten das alles gut miteinander verbunden ist.
• Sorgen Sie für eine gute Erde. Stellen Sie sicher dass das Gerät auf einen guten Boden installiert ist..
• Einmal gestartet, wird das Gerät erst nach +/- 5 Minuten stopfen. Das verhindert, dass den Öl nicht mehr richtung Kompressor geht.
• Lassen Sie Kinder nicht Unbeaufsichtigt betätigen.
• Schalten Sie den Ernähung aus vor Sie mit Wartung beginnen.
• Ziehen Sie den Stecker heraus, wenn das Gerät länger nicht benutzt wird.
• Installieren Sie das Gerät nicht in der Nähe wo ein höhe Säure oder Salz Wert anwesend ist, informieren Sie darüber beim Ihre Lieferanten.
• Legen Sie keine Gegenstände auf oder um den Außenteil
• Legen Sie ein Wartungsschalter auf das Außengerät.
• Es muss alles nach den Anweisungen installiert werden, durch ein anerkannte Firma.

2. Display

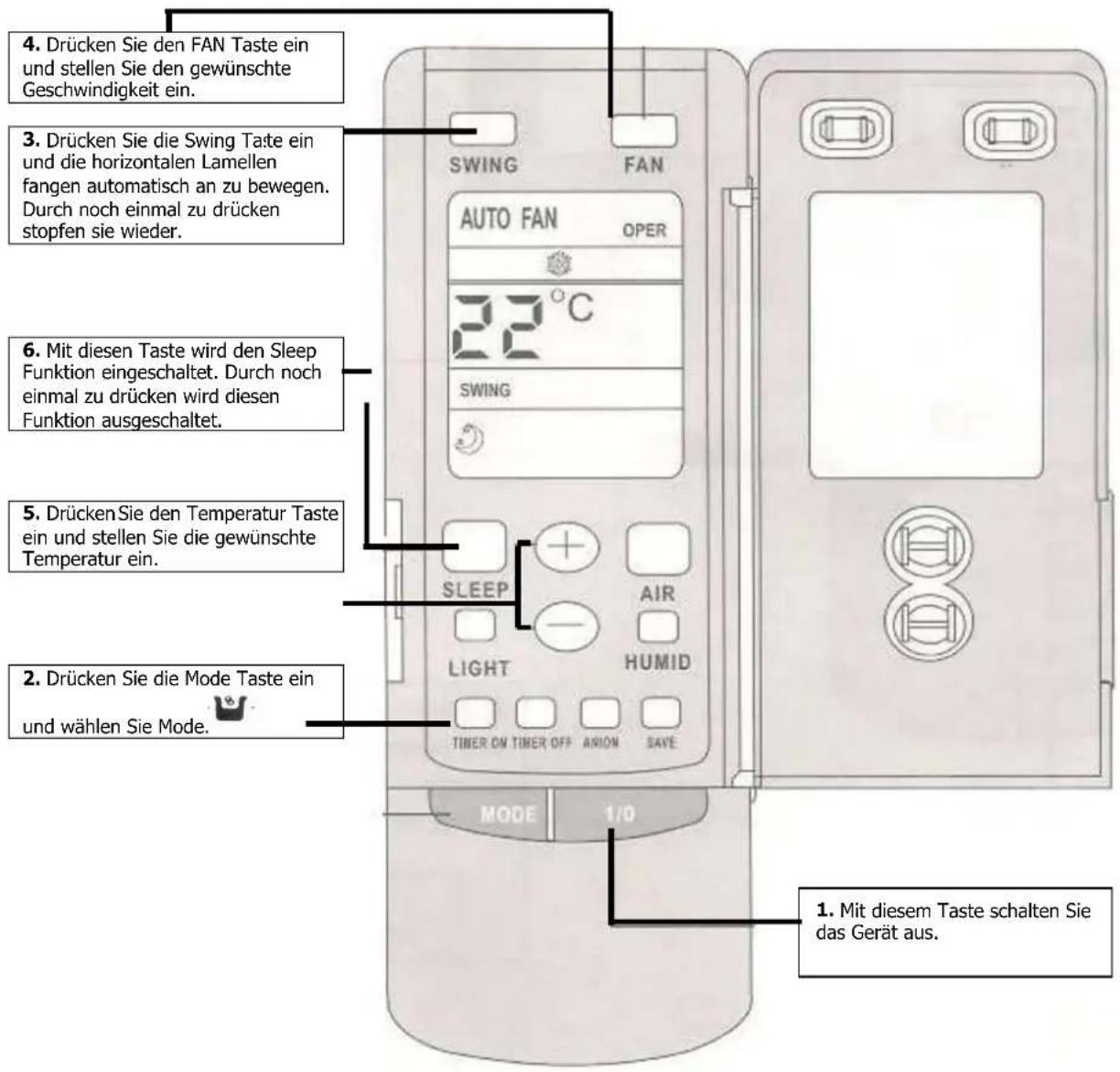

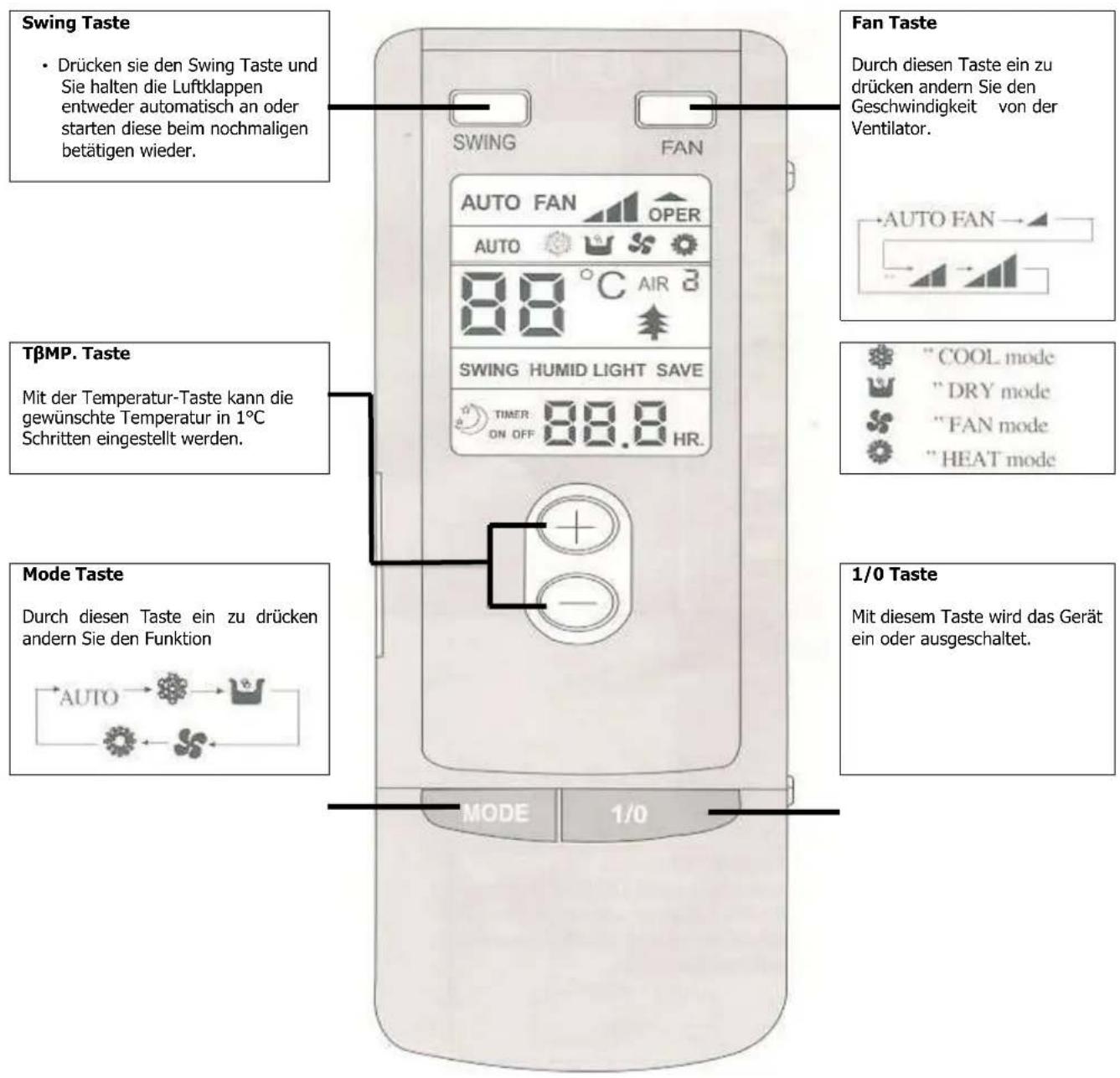

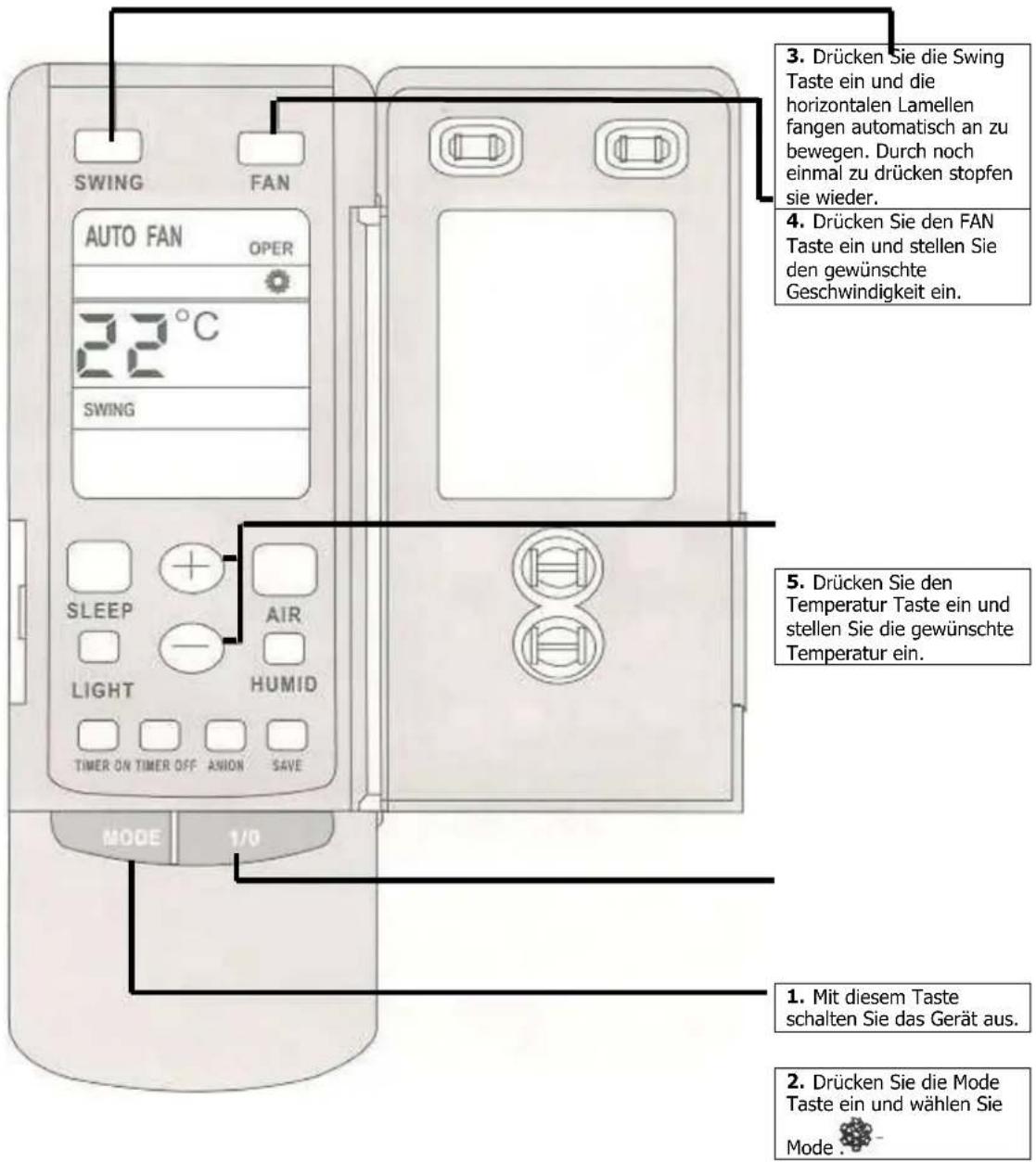

Fig.1 Abb. Fernbedienung

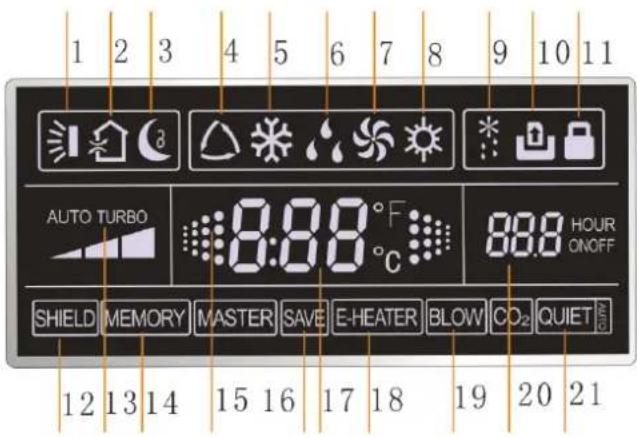

2.1 LCD Display von der Fernbedienung

Abb.2 LCD Display

2.2 Bedienungstasten

No.	Andeutung βrklärung
1	Swing	Swing Funktion
2	Air *	Temperatur Einstellung
3	Sleep	Schlaf Funktion
4	Running mode Betrieb (auto mode)
5	Cooling Kühl mode
6	Dry	Trocknen mode
7	Fan	Ventilator mode
8	Heating Heizen mode
9	Defrost Tauen Status
10	Gate-control card	Intranet Karte
11	Lock	Blockiert Status
12	Shield Funktion abgeschirmt über Intranet
13	Turbo	Turbo Funktion
14	Memory	Memory Status
15	Twinkle	Blinkt wenn dass Gerät in betrieb ist ohne Tasten
16	Save	Energy-saving eingeschaltet
17	Temperature	Raum / ein zu stellen Temperatur
18	E-Heater *	E-HEATER wird gezeigt wenn ein elektrische Heizung verfügbar ist.
19	Blow
20	Timer	Zeit Einstellung des Timers
21	Quiet
Notiz: Nicht alle Funktionen mit * sind auf alle Geräte verfügbar.

2.3 Bedienungstasten

Abbildung der Tasten

Abb.3 Abbildung der Tasten

Instruktion und Funktion der Tasten

Tabel.2

No.	Andeutung	Ausführung
1	Enter/cancel	☐ Funktion Selektion und Cancel☐ Drücken für 5sec für den Außentemperatur
2 ▲		▲ Funktion Temperatureinstellung vom Innen Gerät, Bereich :16~30°C▲ Timer Einstellung, Bereich: 0.5-24 Uhr▲ Schaltet zwischen 'stil' und 'auto stil'.
6	▼
3 Fan		Ventilatorgeschwindkeit Hoch / mittel / niedrich / auto.
4 Mode		Einstellung Kühlen / Heizen / Ventilieren / Trocknen
5	Function	Schaltet zwischen die Funktionen Air / sleep / turbo / save / e-heater / blow / quit
7	Timer	Timer Einstellung
8	On/off	Schaltet das Innengerät an und aus.
4 Mode en 2 ▲	Memory function	Drücken Sie Mode und ▲voor 5 sec wen das Gerät ausgeschaltet ist für die enter/cancel Memorie Funktion.
2 ▲en 6 ▼	Lock	Wen das Gerät Ausgeschaltet ist, drücken Sie▲ ▼ Tasten gleich für 5 sec. Um die Tasten zu Blockieren. Machen Sie das gleiche nochmals und die Tasten reagieren wieder.

3. Installation Kabelfernbedienung

Abb.4 Installation Kabelfernbedienung

No. 1 2	3 4 5
Beschreibung	Basis box installieren	Bodenplatte von Bedienung	Schraube M4X25	Front Paneele von Bedienung	Schraube ST2.2X6.5

Beachten Sie bitte die folgend Punkten während der Installation:

1. Schalten Sie die Zuleitung ab während der Installation
2. Nehmen Sie ein 4-adriges Kabel und ziehen Sie dass durch dass Montageloch von de Bodenplatte.
3. Montieren Sie die Bodenplatte und schrauben sie die fest mit die Schrauben M4X25.
4. Montieren Sie das de 4-aderiges Kabel an der Bedienung in der Wand.
5. Als letzte Montieren Sie das front Paneel mit die Schraube ST2.2X6.5.

Achtung:

Während der Montage von dem Kabel achten Sie auf Elektromagnetische Einflüsse das kann Störungen geben.

1. Signal und Kommunikation Kabel müssen separat gelegt werden.
2. Gebrauchen Sie Abgeschirmter Kabel um Störung zu vermeiden.

4. Bedienung

4.1 An/Aus

Drücken Sie diese Taste zum der Gerät zu starten Drücken Sie diese Taste zum der Gerät auszuschalten

Abb. 5 Ausgeschaltet

Wenn das Gerät ist Eingeschaltet, drücken Sie auf de MODE Knopf um zu Wählen.

Abb.7

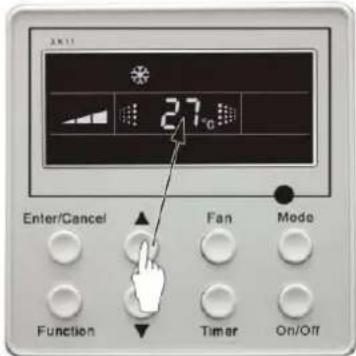

4.3 Temperatur βinstellung

Drücken Sie auf der Temperatur Taste für:

▲ Temperatur Erhöhung
▼ Temperatur Senkung

(Drücken Sie einmal die Taste und die Temperatur wird erhöhen oder Senken mit 1°C)

Temperatur Einstellung im MODE Kühlen, Trocknen, Ventilieren und Heizen ist 16°C \~30°C. Im Auto MODE ist die Temperatur nicht Einstellbar.

Wie in Abb.8

4.4 Ventilator Geschwindigkeit (Fan)

Drücken Sie die Taste um die Geschwindigkeit zu ändern

Wie in Abb.9

Drücken Sie wenn das Gerät im Betrieb ist die "Function" Taste, "SWING" wird erscheinen auf das Display und Drücken Sie dann die Enter/Cancel Taste, der Unit rotiert im Swing Mode. Machen Sie das ganze noch einmal wenn die „SWING“ eingeschaltet ist und der "SWING" wird ausgeschaltet.

Swing control funktion Einstellungen wie in Abb.10

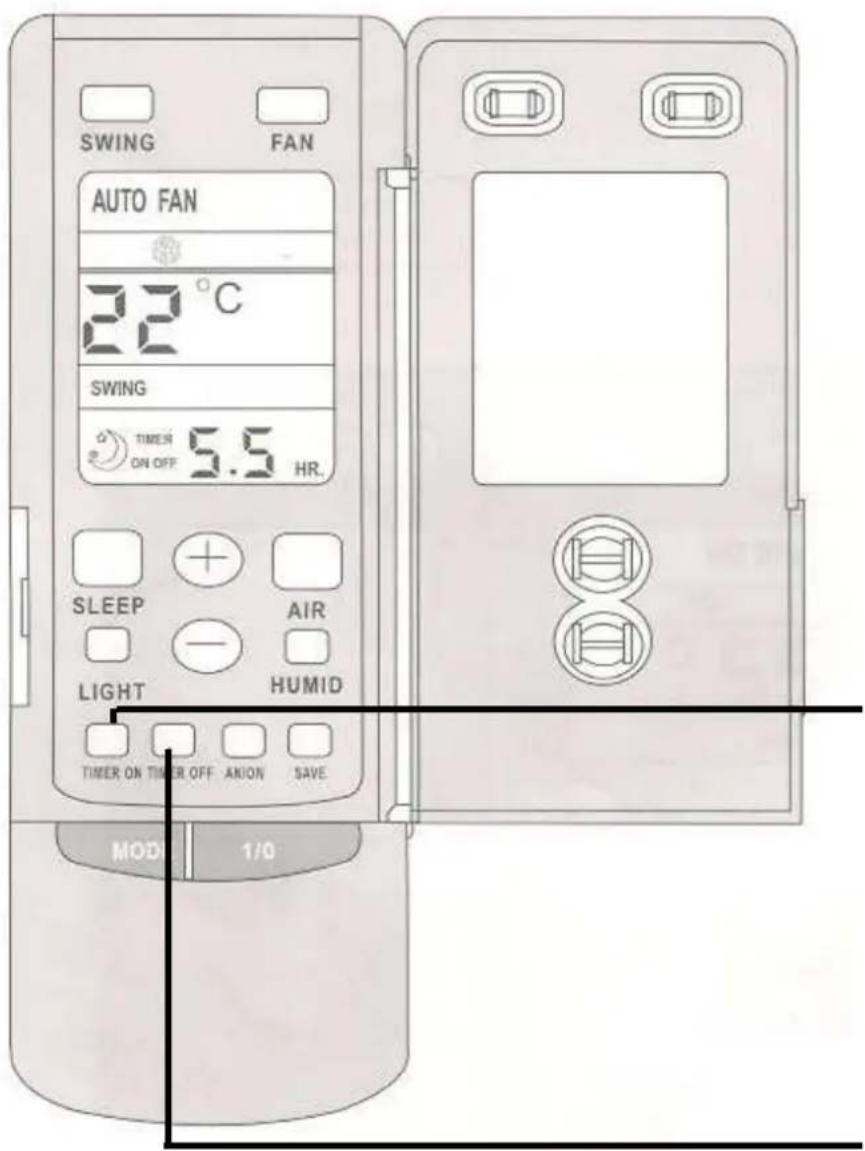

Drücken Sie den Timer Knopf um das gerät aus zu schalten wenn es Funktioniert. Drücken Sie den Timer Knopf um das gerät ein zu schalten wenn es aus ist.

Timer ON βinstellung:

Wenn das Gerät aus steht drücken Sie dann auf Timer, auf der Display ist zu sehen XX hour, und ON Blinkt. Im diesen Fall drücken Sie auf der Tasten ▲ oder ▼um den Timer ein zu stellen und bestätigen Sie mit der Timer Taste. Wenn Sie dann auf der MODE Taste drücken geht die Einstellung weiter auf OFF Einstellung. Gleich wie bei der ON Einstellung vorfahren.

Wenn auf dem Display xx hour on off XX zu sehen ist dann ist der TIMER eingestellt auf ON den die Zeit van OFF ist nicht auf der Display zu sehen.

Timer OFF βinstellung:

Wenn das Gerät eingeschaltet ist ohne Timer Einstellung drücken Sie dann auf Timer, auf der Display ist zu sehen XX hour, und OFF Blinkt. Im diesen Fall drücken Sie auf der Tasten ▲ oder ▼um den Timer ein zu stellen und bestätigen Sie mit der Timer Taste. Wenn Sie dann auf der MODE Taste drücken geht die Einstellung weiter auf ON Einstellung. Gleich wie bei der OFF Einstellung vorfahren.

Wenn auf dem Display xx hour on off XX zu sehen ist dann ist der TIMER eingestellt auf OFF den die Zeit van ON ist nicht auf der Display zu sehen.

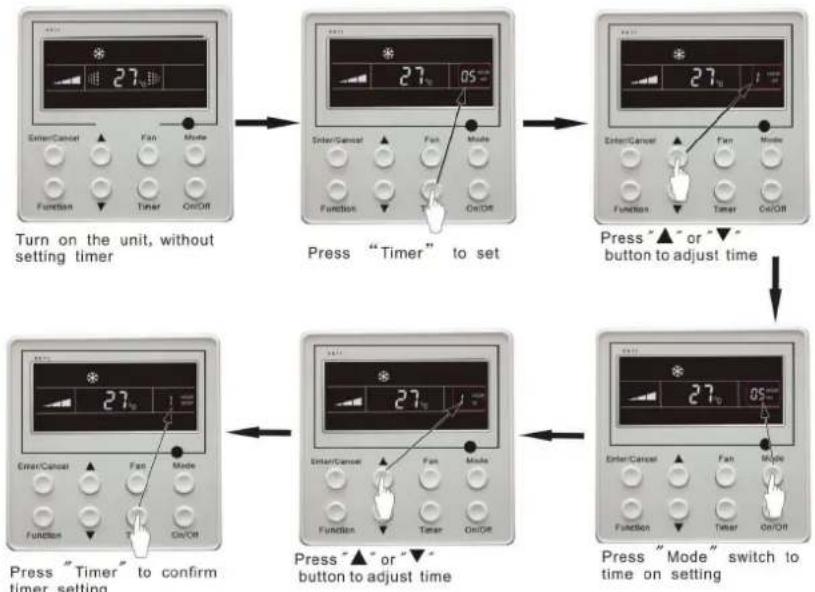

Unterbrechen Timer:

Wenn der Timer Eingestellt ist, drücken Sie auf der Timer Taste, die Display gibt dann xx hour und die Timer Einstellung ist annulliert.

Timer OFF Einstellung in ON Status wie Abb.11

Abb.11 Timer Einstellung im on Stand

Timer bereich : 0,5 - 24 Stunden. Bei jedes mal drücken auf der Tasten ▲ oder ▼ ändert sich die Zeit mit 0,5 Stunden.

Notiz:

Wenn der Timer On im oder Timer OFF im ON Status eingeschaltet ist, gibt die bekabelte Fernbedienung nur die Timer OFF Zeit an.

Wenn der Timer On im oder Timer OFF im OFF Status eingeschaltet ist, gibt die bekabelte Fernbedienung nur die Timer ON Zeit an.

4.7 Frische Luft einstellung

Einschalten 'air Exchange' Funktion:

Im On-Stand das Gerät, drücken Sie der FUNKTION Taste um nach diesem einstellung zu gehen (AIR Symbol Blinkt). AIR 1 auf dem Display zeigt den Raumtemperatur an, Ort (888) ist ein Fehlercode (Die letzte Type von AIR wird nach Bestätigung angezeigt). Drücken Sie ▲ oder ▼um das AIR Type zu ändern. Drücken Sie ENTER/CANCEL um den ON/OFF Funktion zu ändern. Nach Einschalten von diesem Funktion, wird das AIR Symbol angezeigt.

Dies sind 10 Types von Air, aber nur die 1-2 Types sind für die Infrarot Fernbedienung. Beachten Sie die folgenden Details:

1 -- Der Unit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 6 Minuten.
2 -- Der Unit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 12 Minuten.
3 -- Der Unit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 18 Minuten.
4 -- Der Unit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 24 Minuten.
5 -- Der Unit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 30 Minuten.
6 -- Der Unit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 36 Minuten.
7 -- Der Unit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 42 Minuten.
8 -- Der Unit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 48 Minuten.
9 -- Der Unit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert für 54 Minuten.
10 -- Der Unit funktioniert kontinuierlich für 60 Minuten, und die Frische luft Klappe funktioniert kontinuierlich.

Ausschalten 'Air Exchange' Funktion: Während Air Funktion, drücken Sie 'Funktion' Taste für die Einstellungen. In diesen Fall, das Air Symbol blinkt, und drücken Sie 'enter/cancel' um dieses Funktion aus zu schalten. Air Symbol wird einige Zeit später verschwinden.

'Air Exchange' Einstellung wie Abb.12:

SLEEP ON: Drücken Sie die FUNKTION Taste im ON-STAND nach 'sleep' funktion und drücken Sie Enter/Cancel um 'sleeping funktion' ein zu schalten.

SLEEP OFF: Während 'sleep on-stand', drücken sie die Funktion Taste nach 'sleep' Funktion und dann drücken Sie Enter/Cancel um den Funktion aus zu schalten.

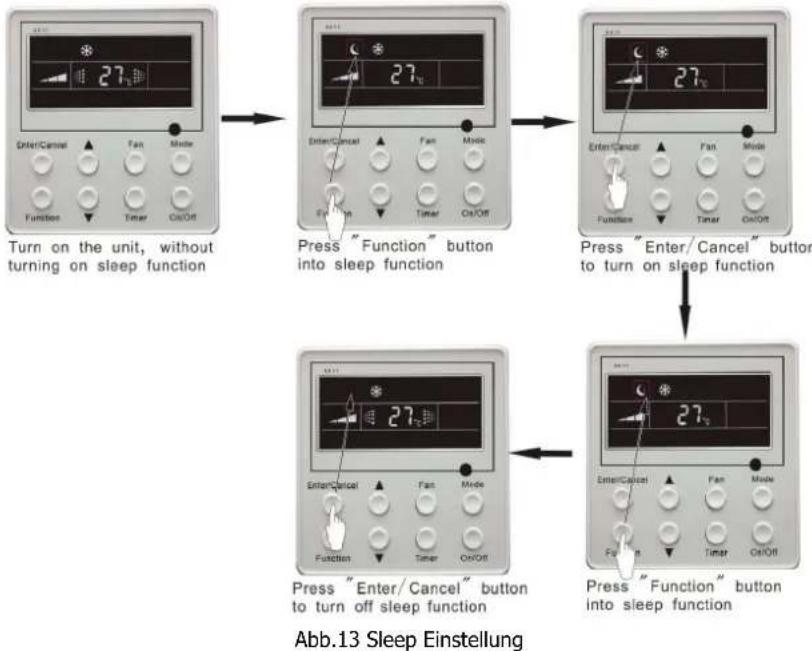

'Sleep' Einstellung wie Abb. 13.:

'Sleep' Einstellung ist nicht vorhanden nach aus und einschalten von das Gerät. Es gibt keine 'sleep' Funktion im 'fan' und 'auto' Mode.

Notiz:

Im 'cooling' und 'dry' Mode, wenn das Gerät mit 'sleep' Funktion funktioniert für 1 Uhr, wird der eingestallte Temperatur erhöhen mit 1°C und 1°C nach wieder 1 Stunde. Nachher, das Gerät wird bei dieser Temperatur bleiben. Im 'heating' Modem wenn das Gerät mit 'sleep' Funktion funktioniert für 1 Uhr, den Eingestellte Temperatur wird mit 1°C niedrig und 1°C nach wieder ein 1 Stunde. Nachher, das Gerät wird bei dieser Temperatur bleiben.

4.9

Turbo Funktion βinstellung

TURBO FUNKTION: Das gerät bei höher Lüftergeschwindigkeit gibt eine schnellere Kühlung oder Heizung, so dass die Raumtemperatur schnell nach der eingestellte Temperatur gehen wird.

Im 'cooling' oder 'heating' Mode, drücken Sie FUNKTION bis den TURBO Funktion wiedergegeben wird, dann drücken Sie Enter/Cancel um den TURBO Funktion ein zu schalten.

Während TURBO Funktion, drücken Sie FUNKTION bis den TURBO Funktion wiedergegeben wird, dann drücken Sie Enter/Cancel um den TURBO Funktion aus zu schalten.

TURBO Funktion einstellung wie Abb. 14:

1. TURBO Funktion wird nach Stromausfall ausgeschaltet. Im 'dry', 'fan' und 'auto' Mode, Den TURBO Funktion wird nicht funktionieren.

TURBO Symbol wird nicht wiedergegeben.

1. TURBO Funktion wird automatisch verschwinden nach einschalten von der 'quiet' Funktion.

4.10

SAVβ Funktion βinstellung

'Energy Saving' Funktion: 'Energy Saving' kann das Gerät im ein kleiner Temperatur bereich funktionieren lassen durch Einstellung von niedriger Temperaturwert Einstellung im 'cooling' oder 'dry' Mode und Höhere limited wert im 'heating' Mode.

βnergy Saving βinstellung für 'cooling'

Im On-stand und im 'cooling' oder 'dry' Mode von das Gerät, drücken Sie FUNKTION nach 'energy saving' funktion, mit SAVE blinzeln auf das Display. Drücken Sie ▲ oder ▼ um niedriger limited Temperaturwert ein zu stellen im 'cooling' Mode.

Nachher drücken Sie Enter/Cancel um 'energy saving' für 'cooling' ein zu schalten.

βnergy Saving Setting für heating

Im On-stand und im 'heating' Mode von das Gerät, drücken Sie FUNKTION nach 'energy saving' Funktion, mit SAVE blinzeln aus das Display. Drücken Sie Mode nach 'energy saving' für 'heating' und drücken Sie dann ▲ oder ▼ um höhere limited Temperaturwert ein zu stellen im 'heating' Mode.

Nachher drücken Sie Enter/Cancel um 'energy saving' Funktion für 'heating' ein zu schalten.

Nachdem 'energy saving' Funktion ein zu schalten, drücken Sie FUNKTION nach 'energy saving' und drücken Sie Enter/Cancel um diesem Funktion aus zu schalten.

'Energy saving' Einstellung wie Abb. 15:

Abb.15 Energy Saving Einstellung

Notiz:

1. Im 'Auto' Mode mit 'Save Funktion' an, das Gerät wird gezwungen im 'Quiet' Auto und ändert die Einstellung, nach einstellen von 'save', 'sleep Funktion' wird ausgeschaltet wurden.
2. Im 'save' Mode, wenn die FUNKTION Taste eingedrückt ist oder kein Aktivität innen 5s nach den letzte wirkung ist, das System wird 'quiet' funktionieren seit 'save' Einstellung und aktuelle Einstellung wird verschwinden.
3. Nach Stromausfall, 'save' Funktion Einstellung wird von neuem belastet und das Gerät wird auf den letzte Stand weiter gehen.
4. Den niedrigsten limited Wert im 'cooling' Mode ist 16°C und den höchste limited Wert im 'heating' Mode ist 30°C.

4.11

β-HβATβR βinstellung

E-Heater: In der 'heating' Mode, E-heater kann eingeschaltet werden um das Effektivität zu erhöhen.

Wenn der 'heating' Mode eingeschaltet ist durch eindrücken von der Taste, Die elektrische Heizung Funktion wird automatisch eingeschaltet.

Drücken Sie FUNKTION Button im 'heating' Mode und gehen sie nach 'auxiliary electric heating' Funktion, das E-Heater Symbol blinzelt, und drücken Sie Enter/Cancel um diese Funktion ein zu schalten. Im diesen Fall, das E-Heater Symbol wird erscheinen, das bedeutet, dass die 'E-Heater' eingeschaltet werden kann.

Wenn 'auxiliary electric heating' Funktion ON ist, drücken Sie FUNKTION zu bestätigen oder drücken Sie Enter/Cancel für 'cancel'. In diesen Fall, wird E-Heater nicht auf dem Display erscheinen, das bedeutet dass 'E-Heater' verboten ist um aus zu schalten.

Die Einstellung von diese Funktion wie Abb. 16:

E-Heater kann nicht eingeschaltet werden im 'cooling', 'dry' und 'fan' Mode, E-Heater Symbol wird nicht wiedergegeben.

4.12

Blow Funktion βinstellung

Blow Funktion: Nachher das Gerät ausgeschaltet ist, der Verdampfer das Innengerät wird durch gespült um Bakterien Verunreinigung gegen zu gehen.

Im 'cooling' und 'dry' Mode, drücken Sie FUNKTION bis BLOW Funktion erscheint, mit das BLOW Symbol blinzeln, drücken Sie Enter/Cancel um diese Funktion ein zu schalten.

Im 'BLOW' Mode, drücken Sie FUNKTION bis BLOW Funktion erscheint und drücken Sie Enter/Cancel om diese Funktion aus zu schalten.

BLOW Funktion Einstellung wie Abb. 17:

1. Nach einschalten von BLOW Funktion, schalten Sie das Gerät aus durch zu drücken auf 'ON/OFF' auf den Fernbedienung, Ventilator Innengerät wird auf niedrige Geschwindigkeit für 10 Minuten weiter gehen (BLOW Shows). Wenn die BLOW Funktion ausgeschaltet ist wird den Ventilator sofort ausgeschalten und nicht durch gehen.
2. Es gibt kein BLOW Funktion im 'fan' oder 'heating' Mode.

4.13

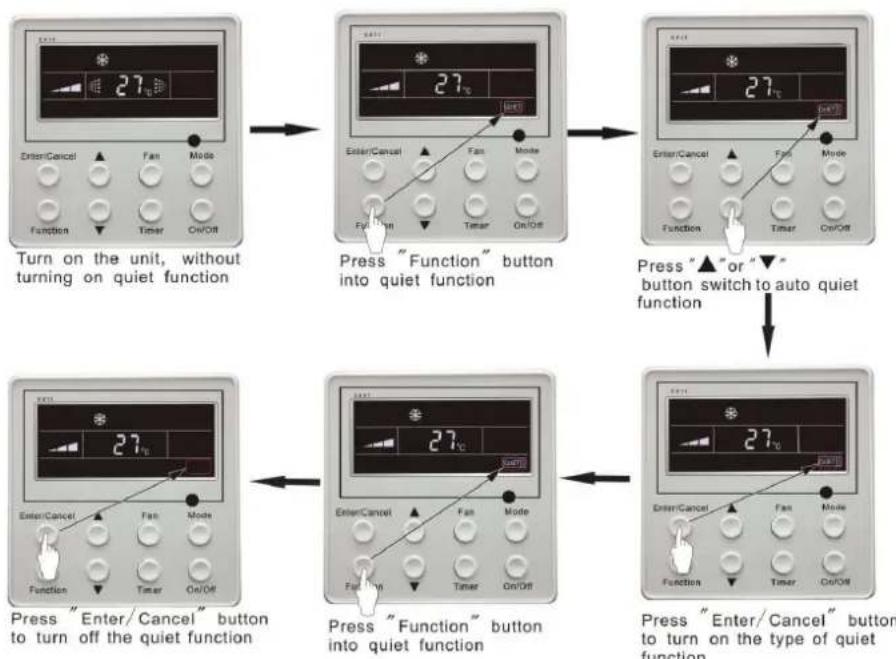

Quiet Funktion βinstellung

Quiet Funktion besteht aus: QUIET und AUTO QUIET.

Drücken Sie FUNKTION bis das Gerät 'quiet' Funktion wiedergibt, QUIET oder AUTO QUIET Symbol blinzelt. In diesen Fall, drücken Sie oder um zu wechseln zwischen 'QUIET' und 'AUTO QUIET' und drücken Sie Enter/Cancel um diesem Funktion ein zu schalten.

Im 'QUIET' Mode, drücken Sie Funktion bis das Gerät 'QUIET' Funktion wiedergibt. In diesen Fall, QUIET oder AUTO QUIET Symbol blinzelt und drücken Sie Enter/Cancel um diesem Funktion aus zu schalten.

Abb.18 Quiet funktion Einstellung

Notiz:

1. Während 'QUIET' Funktion, ist den Ventilatorgeschwindigkeit nicht einstellbar.
2. Wenn den 'auto quiet' Funktion ausgeschaltet ist, den Gerät wird im 'quiet' Stand weitergehen, nach Temperaturdifferenz zwischen den Raumtemperatur und den eingestellte Temperatur. In diesen Fall, ist den Ventilatorgeschwindigkeit einstellbar. Wenn der Temperaturdifferenz zwischen der Raumtemperatur und den Eingestellte Temperatur > 4°C ist, halten der Ventilator ihre aktuelle Geschwindigkeit. Wenn 2°C < Temperaturdifferenz < 3°C, den Ventilatorgeschwindigkeit wird mit 1 schritt reduziert, aber wenn es auf Minimum lauft ist es nicht mehr weiter einstellbar. Wenn den Temperaturdifferenz <1°C, Ventilatorgeschwindigkeit wird Minimal sein.
3. Im 'auto quiet' Mode, Ventilatorgeschwindigkeit kann nicht erhöht oder niedriger werden. Wenn den Ventilatorgeschwindigkeit manuell eingestellt wird, wird 'auto quiet' verschwinden.
4. Es gibt kein 'auto quiet' Funktion im 'fan' oder 'dry' Mode. 'Quiet' wird verschwinden nach ausfall der Spannung.
5. Wenn 'quiet' Funktion aktiviert ist, 'turbo' Funktion wird ausgeschaltet.

4.14 Parameters (Field Settings)

Im Off-Stand das Gerät, drücken Sie FUNKTION und TIMER für 5s um nach 'debugging' Menu zu gehen. Drücken Sie Mode um die Parameter an zu sehen und oder um den Wert zu ändern.

Raumtempratur Sensor βinstellung

Im 'Field Setting' Mode, drücken Sie Mode um den Tempratur an zu passen. Display zeigt 00 an, und drücken Sie oder um den richtige Einstellung zu machen. Es gibt 3 Types für Auswahl:

• Innen Temperatur durch Rückluft von Lufteinlass (01 Einstellen)
• Innen Temperatur durch Abluft (02 Einstellen)
  Rück Lufteinlass Temperatur Sensor wirt ausgewählt für 'cooling', 'dry' und 'fan' Mode und den Kabel-Bedienung Temperatur Sensor (03 Einstellen) wirt ausgewählt für 'heating' und 'auto' Mode.

Geschwindigkeiten für Ventilator Innengerät

Im 'Field Setting' Mode, drücken Sie Mode um den Temperatur an zu passen (Display 01 und drücken Sie ▲ oder ▼ um den Timer an zu passen). Es gibt 2 Types für Auswahl:

3 unter Standen ( LCD Display 01)
3 hohe Standen ( LCD Display 02)

3 unter Standen sind Hoch, Medium und Niedrig und 3 hohe Standen sind super-Hoch, hoch und medium Hoch. Drücken Sie Enter/Cancel um die Einstellungen zu bestätigen und zu speichern.

4.15 Übrige Funktionen

Lock Funktion

Drücken Sie ▲ oder ▼ gleichzeitig für 5s. bis den Kabel-Bedienung im 'Lock' Steht. In diesen Fall gibt das LCD Display: an.

Drücken Sie wieder für 5s. auf den gleichen Tasten om den 'Lock' Funktion zu öffnen.

Im 'Lock' Stand, alle Tasten sind gesperrt und reagieren nicht.

Memory Funktion

Memory umschalten: In Off-Stand das Gerät, drücken Sie Mode und ▲ gleichzeitig für 5s. um um zuschalten nach 'memory' Mode. Während Einstellung 'memory' Mode, MEMORY erscheint auf Display.

Memory Erholung: wann memory control aktiviert ist, wird das Gerät nach Stromausfall derselbe Stand wieder einschalten und ihre Funktion weiterführen.

Notiz:

Es dauert 5 Sekonden um alle Information zu speichern, holen Sie kein Spannung von das Gerät.

Außentemperatur

Im On oder Off Stand von das Gerät, drücken Sie Enter/Cancel für 5s., den Außentemperatur erscheint auf Display nach ein 'click" Ton. Nach eindrücken von einige beliebige Tasten wird es wieder verschwinden.

Auswahl von Celsius oder Fahrenheit

Im Off Stand das Gerät, drücken Sie Mode und ▼ gleichzeitig für 5s. Die Anzeige wechselt in Celsius oder Fahrenheit.

Master/Slave Kabel Bedienung Einstellung

Im Off-Stand das Gerät, drücken Sie Enter/Cancel und Mode gleichzeitig für 5s. um nach Master/Slave Kabel Bedienung Parameters zu gehen, dann drücken ▲ oder ▼ um zu modifizieren.

In diesen Fall, in der Temperaturdisplay sind nur Zahlen wieder gegeben, 01 für 'master wired' bedienung und 02 für 'slave wired' bedienung.

Anschließend, drücken Sie Enter/Cancel um Einstellungen zu bestätigen und Menu zu verlassen.

Notiz:

Wenn nur ein Bedienung anwesend ist, ist das allein den 'master'; sonst wirkt das Gerät nicht gut. Error

5. β rror Display

Wenn ein Fehler auftritt während des normalen Betrieb dann erscheint dass am Ort der Temperatur auf Display.

Wenn mehr als ein Fehler auftritt erscheinen Sie nach dem anderen auf das LCD Display. Beim Gebrauch von mehrdere Systemen, wird am erste das Systemnummer gegeben und nachher den Fehlercode ( nicht beim einfach Systemen).

Wenn ein Fehler auftritt, schalten Sie das Gerät aus und nehmen Sie Kontakt mit Ihre Händler auf.

Das beispiel in Abb. 18, gibt ein höhe Drück an im Systeem 2.

Erklärung Error codes:

βrror	Fehler
E0 Kondensatpumpe
E1	Hochdruck Kompressor Schutz
E2	Frostschutz Innenteil
E3	Niederdruck Kompressor Schutz
E4	Höhe Luftentladung Temperatur Schutz
E5	Überlastschutz Kompressor
E6	Kommunikationsfehler
E9 Kondens Behälter voll
F0 Raum	Temperaturfühler Innenteil (Lufteinlass)
F1	Raumsensor Innengerät Fehler
F2	Rohr Sensor Innengerät Fehler
F3	Raum Sensor Außengerät Fehler
F4 Discharge Temperatur Sensor Malfunktion
F5 Raum	Temperaturfühler auf Display (oder LED board)

Fehler	Außenteil Display von zwei digits	Innenteil Display
DC Überspannungsschutz (vormontiert) PH E5
Überhitzung sicherheit Kondensator P8 E5
Strom Sensor defekt Pc E5
Carbon fin Sensor defekt P7 E5
Überstrom Kondensator Sichterheit P5 E5
Niedrige Spannung sicherheit PL E5
Start Kompressor Sicherheit Lc E5
PFC anormal Hc E5
Kompressor zustopft LE E5
Drive Resetten	P0 E5
Kompressor Modulation defekt defect	H7 E5
Phase fehlt	Ld E5
Regelleistung falsch richtung Hauptkontrolle	P6 E5
IPM Modulle Sicherheit	H5 E5
Kompressor zu höhe Geschwindigkeit	LF	E5
Sensor anschluss sicherheit Pd E5
Temperatur Drift Sicherheit	PE E5
AC Anschluss Sicherheit	P9 E5
Hockdruck sichterheit	E1 E1
Niedriger Druck Sicherheit	E3 E3
Exhaust Sicherheit	E4 E4
Überstrom Kondensator Sichterheit	H3 E5
Kommunikation Fehler	E6 E6
Umgebungstemperatur Sensor Außenteil defekt	F3 F3
Kondensor Sensor defekt	F2 F2
Exhaust Temperatur Sensor defekt	F4 F4
Auftauen (kein Fehler)	08	Defrost
Ölrückführung (kein Fehler) 09		kein Display
Nicht gut eingestellt Innenteil	LP	kein Display
AC Stromsicherheit (eingang Seite)	PA	E5
Driver board Umgebungstemperatur Sensor defekt	PF E5
AC eingang Spannung sichterheit*	PP E5
Elektrifizierung läuft defekt	PU E5

6. Fernbedienung

Achten Sie darauf, dass das Signal zwischen Gerät und Fernbedienung durch nichts unterbrochen wird.

Sorgen Sie dafür dass die Fernbedienung nicht nass wird, und nicht in direkten oder indirekten Sonnenlicht gelegt wird, und nicht durch Hohen Temperaturen beeinflusst wird.

WICHTIG!

Die folgende funktionen bei diesem Gerät sind nicht zutreffen:

SAVβ-LIGHT-HUMID-AIR-ANION

Fernbedienung

➢ Einige Tasten sind nicht enthalten, weil sie keine Funktion haben.
Die Funktion dieser Tasten haben kein Einfluss auf den normalen Wirkung von das Gerät.

Kühl Funktion

Notiz:

Abhängig von der Differenz zwischen Raum – Temperatur und der eingestellte Temperatur wird das Gerät wohl oder nicht drehen gehen.
Wenn der Raum-Temperatur höher ist dann der eingestellte Temperatur wird den Kompressor funktionieren.
Wenn der Raum-Temperatur niedriger ist dann der eingestellte Temperatur wird den Kompressor stopfen und nur der Ventilator der Innengerät lauft weiter.
Der ein zu stellen Temperatur liegt zwischen 16°C und 30°C.

Heizung Funktion

Notiz:

Wenn der Raum-Temperatur niedriger ist dann die eingestellte Temperatur wird das Gerät als Heizung funktionieren.
Wenn der Raum-Tempratur höher ist dann die eingestellte Temperatur wird das Gerät stopfen und zugleich wird das Außengerät stopfen. Die horizontalen Lamellen werden automatisch Recht gesetzt.
Der ein zu stellen Temperatur liegt zwischen 16°C und 30°C.

Wenn das Gerät (allein Kühlen) ein Signal bekommt im Heizung Funktion, dann wird diesen auf die zuletzte eingestellte Wert weiter gehen.

Trocknung

Wenn der Raum-Temperatur niedriger ist dann die eingestellte Temperatur stopft den Kompressor, Der Ventilator Innengerät und der Ventilator Außengerät.
Wenn der Raum-Temperatur zwischen +/- 2° C von den eingestellte Temperatur liegt dann werd das Gerät funktionieren wie ein Trockner.
Wenn den Raum-Temperatur mehr dann 2° C ist dann die eingestellte Temperatur dann wird das Gerät funktionieren nach der Cool Mode.
Der ein zu stellen Temperatur liegt zwischen 16°C und 30°C.

Auto function

Notiz:

Wenn mann der Auto Funktion eingeschaltet hat dann ist den Standard eingestellte Temperatur 25°C für Kühlen und 20°C Für Erheitzen.

Timer funktion

Notiz:

Mit diesem Funktion kann man das Gerät automatisch ein oder aus schalten.

Timer on Taste

Wenn das Gerät auf steht drücken Sie dann auf TIMER ON und stellen ze ein Zeit ein zwischen 0 und 24 Stunden. Das geht im treten von 0.5 Uhr. (Bemerkung: den Zeit beginnt ab dem Zeitpunkt von einstellen.)

Timer off Taste

Wenn das Gerät auf steht drücken Sie dann auf TIMER ON und stellen ze ein Zeit ein zwischen 0 und 24 Stunden. Das geht im treten von 0.5 Uhr. (Bemerkung: den Zeit beginnt ab dem Zeitpunkt von einstellen.)

Sleep Funktion

Notiz:

Wenn das Gerät funktioniert im Mode COOL oder DRY und Sie drücken der Sleep Taste ein, dann wird den eingestellte Temperatur mit 1° C erhöhen im 1 Stunde und 2° C erhöhen im 2 Stunden.
Wann das Gerät funktioniert im Mode Heizung und Sie drücken der Sleep Taste ein, dann wird den eingestellte Temperatur mit 1° C abnehmen im 1 Stunde und 2° C abnehmen im 2 Stunden.

βinlegen der Batterien

Drücken Sie vorsichtig auf in der Direktion vom Pfeil an der Hinterseite auf der Fernbedienung

➢ Legen Sie zwei neuen Batterien vom Typ AAA und drücken Sie ACL..

➢ Legen Sie das Batteriefachdeckel wieder zurück

Notiz:

➢ Verwenden Sie keine alte Batterien oder halb volle, es kann die Fernbedienung schaden

Wenn Sie die Fernbedienung längere Zeit nicht benützen holen Sie die Batterien herraus

Das Signal der Fernbedienung reicht bis zu 10 Meter.

Die Lebensdauer der Batterie beträgt ca. 1 Jahr.

Bewahren Sie die Fernbedienung nicht direkt neben elektrische Geräten auf (mind. 1 Meter Abstand)

1. Öffnen Sie das Batteriefach

2. Schließen Sie das Batteriefach

7 Namen und Funktion von jedes Unterteil

Fernbedienung

Status und Anzeige Lichter:

1. Anziege Licht von "POWER": Die Lamp eist an bei POWER ON udn geht aus bei POWER OFF.
2. Anzeige Licht von "COOL":
3. Die Lampe geht an wann "COOL" ON ist und geht aus wann "COOL" OFF ist.
4. Anzeige Licht von "HEAT" geht an wann "HEAT" ON ist und geht aus wann "HEAT" OFF ist.
5. Anzeige Licht von "TIMER":
6. Das Anzeige Licht geht an wann "TIMER" ON ist und geht aus wann "TIMER" OFF ist.

Falsch angeschlossen Verdrahtung kann Fehler verursachen. Rücken Sie nicht an der Strom und Kommunikation Verdrahtung.

Notiz:

1. Wenn die Drähte beschädigt sind, Indien de draden beschadigd zijn, sollen diesen durch qualifiziert Personal ersetzt werden.
2. Die Installation sollte unter den Bedingungen durch geführt werden.

8 Wartung

Vor Beginn der Inspektion und Wartung immer erst die Stromversorgung aussteigen.

Reinigung der Luftfilter

Entfernen Sie den Luftfilters; reinigen Sie den Luftfilters mit ein Staubsauger oder wenn sie stark verschmutzt sein mit Seife und Wasser.

Suggestion:

Wenn den Filter verschmutzt ist, dann gibt es weniger Luftbewegung. Das Gerät wird hier durch 6% mehr Strom benutzen. Also regelmäßige Reinigung ist wichtig.

Reinigung das Gerät

Reinigen Sie das Gerät und den Fernbedienung nut mit einen trockenen Tuch oder Staubsauger..

ACHTUNG!

1. Verwenden Sie kein lösungsmittel

2. Reinigen Sie das Gerät und den C

3. Enige teilen sollen geformiert werden.

wie Thinner oder Nagel-Entferner. Filters nicht mit Wasser heizer als 40°

Kontrolieren für Gebrauch:

1. Stellen Sie sicher, das alles Innen und Außen in Ordnung ist.
2. Lassen Sie das Gerät nicht ohne Filters funktionieren, das kann Schäden verursachen.
3. Kontrolieren Sie der Drain öffnen ist..
4. Kontrolieren Sie ob den Installation gut gemacht ist.

Kontrolieren nach Gebrauch:

1. Schalten Sie das Gerät aus.
2. Machen Sie den Filters und andere Teile das Gerät gut sauber.
3. Lassen Sie den Ventilator 2 bis 3 Stunden nach der letzten Gebrauch durch drehen so dass das Gerät Trocken ist wenn es nicht gebraucht werden.

Achtung:

Falsch angeschlossen Verdrahtung kann Fehler verursachen. Rücken Sie nicht an der Strom und Kommunikation Verdrahtung.

9 Handbuch

Reinigung und ersetzen von der Filter ist nur für qualifiert Personal gestattet.. Für Sie den Grill öffnen, achten Sie darauf das die Spannung und Ventilator abgestellt ist.

1. Wählen Sie eine passende Temperatur um keinen strom zu verschwenden.
2. Die Richtung des Luftstroms kann beliebig eingestellt werden. Für den HEAT Modus klappen Sie die Läftungsflügel nach unten, für den COOL Modus nach oben.(Als fig.)

1. Reinigen Sie den Filter jede Woche für einen höheren Wirkungsgrad.
2. Schließen Sie Fenster und Türen, wenn Sie das Gerät benutzen um eine optimale Leistung zu gewährleisten.

1. Schließen Sie die Vörhange um dirkten Eintritt der Sonne zu vermeiden.
2. Um für genug Ventilation zu sorgen, dürfen Sie die Fenster und Türen jedes Mal zu öffnen.

1. Schalten sie der Gerät aus wenn er für längere Zeit nicht gebraucht werden. Das Spart Energie.

1. Achten Sie darauf, dass die Luftansaugung und Ausblasöffnungen immer frei von fremden Gegenständen sind. Und beobachteten Sie spielende Kinder.

2. Objekte können für bleibende Schäden sorgen.

1. Setzen Sie dem Luftstrom nicht direkt auf Menschen oder derartiger.

2. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen.
