GTH 36 K3FI-GUHD 36 NM3FO - Klimaanlage GREE - Kostenlose Bedienungsanleitung

Marke	Gree
Modell	GTH 36 K3FI-GUHD 36 NM3FO
Produkttyp	Split-Klimaanlage (Truhe Split Klimaanlage)
Funktionsmodi	Kühlen, Heizen, Lüften, Trocknen, Auto
Temperaturbereich	16 °C bis 30 °C
Ventilatorgeschwindigkeiten	Hoch, Mittel, Niedrig, Auto (3 Stufen)
Fernbedienung	Kabelgebundene LCD-Fernbedienung inklusive
Batterietyp Fernbedienung	AAA (2 Stück)
Timer	Ein/Aus, 0,5–24 Stunden
Schlafmodus	Ja (stufenweise Temperaturanpassung)
Turbo-Modus	Ja (schnelle Kühlung/Heizung)
Energiesparmodus (SAVE)	Ja (Temperaturbegrenzung)
E-Heater (elektrische Zusatzheizung)	Ja (nur im Heizmodus)
Blow-Funktion	Ja (Nachlauf des Ventilators zur Trocknung)
Quiet-Modus	Ja (leiser Betrieb, auch automatisch)
Swing-Funktion	Ja (horizontale Lamellen)
Frische Luft (Air Exchange)	10 einstellbare Zyklen (1–60 Min. Betrieb, 6–60 Min. Klappe)
Filterreinigung	Wöchentlich empfohlen (Staubsaugen oder Wasser)

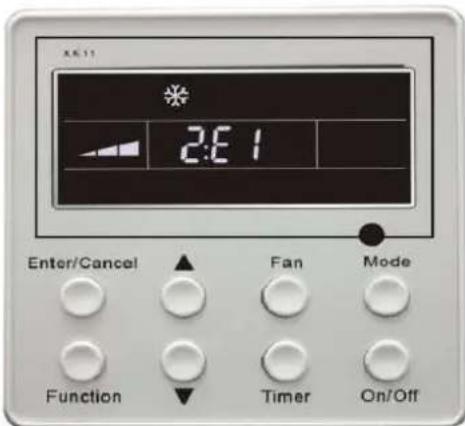

Fehleranzeige	Fehlercodes auf dem Display (z. B. E1, F1 usw.)
Spannungsversorgung	230 V, 50 Hz (typisch)
Installation	Durch anerkannte Fachfirma

Häufig gestellte Fragen - GTH 36 K3FI-GUHD 36 NM3FO GREE

Wie kann ich die Klimaanlage ein- und ausschalten?

Drücken Sie die Taste On/Off auf der kabelgebundenen Fernbedienung. Im eingeschalteten Zustand können Sie mit Mode den Betriebsmodus wählen (Auto, Kühlen, Trocknen, Lüften, Heizen).

Wie stelle ich den Timer ein?

Drücken Sie die Taste Timer. Im Display blinkt ‚XX hour‘. Mit den Tasten ▲/▼ stellen Sie die gewünschte Zeit (0,5–24 Std.) ein und bestätigen mit Timer. Für Timer Ein im Aus-Zustand, für Timer Aus im Ein-Zustand drücken.

Was bewirkt die Sleep-Funktion?

Im Kühl- oder Trockenmodus erhöht die Sleep-Funktion die eingestellte Temperatur nach 1 Stunde um 1 °C und nach 2 Stunden um weitere 1 °C. Im Heizmodus wird sie um 1 °C pro Stunde gesenkt. So wird ein angenehmes Schlafklima erreicht.

Wie reinige ich den Luftfilter?

Entfernen Sie den Filter und reinigen Sie ihn mit einem Staubsauger oder bei starker Verschmutzung mit lauwarmem Wasser und Seife. Lassen Sie ihn trocknen, bevor Sie ihn wieder einsetzen. Eine wöchentliche Reinigung wird empfohlen, um die Effizienz zu erhalten.

Was bedeuten die Fehlercodes wie E1 oder F1?

Die Fehlercodes zeigen Störungen an. E1 = Hochdruck Kompressor Schutz, F1 = Raumfühler Innengerät defekt. Eine vollständige Liste finden Sie im Kapitel 5 der Bedienungsanleitung. Bei Auftreten eines Fehlers schalten Sie das Gerät aus und kontaktieren Sie den Händler.

Kann ich die Klimaanlage auch mit einer Infrarot-Fernbedienung bedienen?

Ja, eine Infrarot-Fernbedienung ist im Lieferumfang enthalten. Legen Sie zwei AAA-Batterien ein und drücken Sie ACL. Die Reichweite beträgt bis zu 10 Meter. Achten Sie darauf, dass kein Hindernis das Signal stört.

Wie aktiviere ich den Turbo-Modus?

Drücken Sie im Kühl- oder Heizmodus die Taste Function, bis Turbo blinkt. Bestätigen Sie mit Enter/Cancel. Das Gerät arbeitet dann mit maximaler Lüftergeschwindigkeit für eine schnelle Temperaturänderung.

Was ist die Save-Funktion und wie verwende ich sie?

Die Save-Funktion begrenzt die Temperatur im Kühl- oder Heizmodus, um Energie zu sparen. Drücken Sie Function bis SAVE blinkt, stellen Sie mit ▲/▼ den Grenzwert ein und bestätigen Sie mit Enter/Cancel. Im Heizmodus wählen Sie zuerst Mode.

Wie stelle ich die Frischluftzufuhr (Air Exchange) ein?

Im eingeschalteten Zustand drücken Sie Function bis AIR blinkt. Mit ▲/▼ wählen Sie einen der 10 Typen (z. B. 1 = 60 Min. Betrieb, 6 Min. Klappe). Bestätigen Sie mit Enter/Cancel. Zum Ausschalten wiederholen Sie den Vorgang.

Was muss ich bei der Installation beachten?

Die Installation darf nur von einer anerkannten Fachfirma durchgeführt werden. Achten Sie auf ausreichende Stabilität der Halterung, korrekte Erdung und dass der Abfluss einwandfrei funktioniert. Das Gerät nicht in feuchten Räumen oder in der Nähe von brennbaren Substanzen installieren.

BEDIENUNGSANLEITUNG GTH 36 K3FI-GUHD 36 NM3FO GREE

BEDIENUNGSANLEITUNG/INSTALLATION

Truhe Split Klimaanlage

1. Sicherheitshinweise

2. Display

2.1 LCD Display Kabelfernbedienung 2.2 Instruction LCD Display 2.3 Bedienungstasten

3. Installation Kabelfernbedienung

4. Instruction Bedienung

4.1 On/Off 4.2 Mode 4.3 Temperatur 4.4 Fan Funktion 4.5 Swing 4.6 Timer 4.7 Frische Luft einstellung* 4.8 Sleep 4.9 Turbo 4.10 SAVE 4.11 E-Heater* 4.12 Blow 4.13 Quiet 4.14 Parameters 4.15 Überige Funktions

5. Fehler Codes

6. Fernbedienung

7. Namen und Funktion von jedes Unterteil

8. Wartung

9. Handbuch

10. Vorsorge

11. Selbst Kontrolle für Kontakt mit den Service-Techniker

11.1 Zubehörliste für Installation 11.2 Installation Innenteil 11.3 Installation Außenteil 11.4 Schaltplan 11.5 Kühlmittelleitungen

12. Anhang

1. Sicherheitshinweise

Vielen Dank, dass Sie sich für eine Gree-Klimaanlage entschieden haben. Bitte lesen Sie die Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie gut auf.

Das folgende Symbol kennzeichnet eine Warnung:

Warnung: Dieses Symbol bedeutet, dass eine unsachgemäße Handhabung zu Verletzungen führen kann.

Warnung

• Dieses Gerät ist für den Einsatz in Büros, Restaurants usw. vorgesehen.
• Die Installation muss von einem anerkannten Fachbetrieb durchgeführt werden.
• Überprüfen Sie, ob die Halterung oder der Untergrund stark genug sind. • Installieren Sie den Abfluss korrekt, um Leckagen zu vermeiden. • Halten Sie leicht entzündliche Substanzen wie Sprays vom Gerät fern.
• Schalten Sie das Gerät aus, wenn starke Gerüche oder Rauchentwicklung auftreten.
• Sorgen Sie für einen konstanten Luftstrom.
• Stecken Sie keine Hände in das Gerät.
• Schalten Sie das Gerät nicht ein oder aus, indem Sie die Stromversorgung unterbrechen.
• Das Gerät darf nicht in feuchten Räumen installiert werden.
• Kontrollieren Sie vor der Montage, ob die Stromversorgung mit dem gelieferten Gerät übereinstimmt.
• Kontrollieren Sie beim Einschalten, dass alles gut miteinander verbunden ist.
• Sorgen Sie für eine gute Erdung. Stellen Sie sicher, dass das Gerät auf einem guten Boden installiert ist.
• Einmal gestartet, wird das Gerät erst nach ca. 5 Minuten stoppen. Das verhindert, dass das Öl nicht mehr in Richtung Kompressor geht.
• Lassen Sie Kinder nicht unbeaufsichtigt das Gerät bedienen.
• Schalten Sie die Stromversorgung aus, bevor Sie mit der Wartung beginnen.
• Ziehen Sie den Stecker heraus, wenn das Gerät längere Zeit nicht benutzt wird.
• Installieren Sie das Gerät nicht in der Nähe von Orten mit hohem Säure- oder Salzgehalt. Informieren Sie Ihren Lieferanten darüber.
• Legen Sie keine Gegenstände auf oder um das Außengerät.
• Installieren Sie einen Wartungsschalter am Außengerät.
• Es muss alles nach den Anweisungen von einer anerkannten Firma installiert werden.

2. Display

Abb. 1 Fernbedienung

2.1 LCD-Display der Fernbedienung

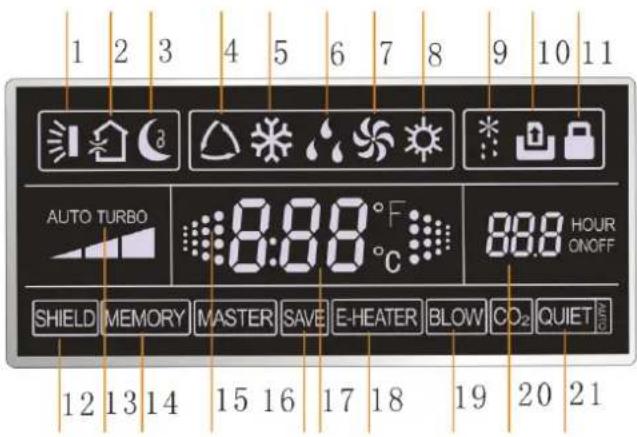

Abb. 2 LCD-Display

2.2 Bedienungstasten

No.	Andeutung βrklärung
1	Swing	Swing Funktion
2	Air *	Temperatur Einstellung
3	Sleep	Schlaf Funktion
4	Running mode Betrieb (auto mode)
5	Cooling Kühl mode
6	Dry	Trocknen mode
7	Fan	Ventilator mode
8	Heating Heizen mode
9	Defrost Tauen Status
10	Gate-control card	Intranet Karte
11	Lock	Blockiert Status
12	Shield Funktion abgeschirmt über Intranet
13	Turbo	Turbo Funktion
14	Memory	Memory Status
15	Twinkle	Blinkt wenn dass Gerät in betrieb ist ohne Tasten
16	Save	Energy-saving eingeschaltet
17	Temperature	Raum / ein zu stellen Temperatur
18	E-Heater *	E-HEATER wird gezeigt wenn ein elektrische Heizung verfügbar ist.
19	Blow
20	Timer	Zeit Einstellung des Timers
21	Quiet
Notiz: Nicht alle Funktionen mit * sind auf alle Geräte verfügbar.

2.3 Bedienungstasten

Abbildung der Tasten

Abb. 3 Abbildung der Tasten

Instruktion und Funktion der Tasten

Tabelle 2

No.	Andeutung	Ausführung
1	Enter/cancel	☐ Funktion Selektion und Cancel☐ Drücken für 5sec für den Außentemperatur
2 ▲		▲ Funktion Temperatureinstellung vom Innen Gerät, Bereich :16~30°C▲ Timer Einstellung, Bereich: 0.5-24 Uhr▲ Schaltet zwischen 'stil' und 'auto stil'.
6	▼
3 Fan		Ventilatorgeschwindkeit Hoch / mittel / niedrich / auto.
4 Mode		Einstellung Kühlen / Heizen / Ventilieren / Trocknen
5	Function	Schaltet zwischen die Funktionen Air / sleep / turbo / save / e-heater / blow / quit
7	Timer	Timer Einstellung
8	On/off	Schaltet das Innengerät an und aus.
4 Mode en 2 ▲	Memory function	Drücken Sie Mode und ▲voor 5 sec wen das Gerät ausgeschaltet ist für die enter/cancel Memorie Funktion.
2 ▲en 6 ▼	Lock	Wen das Gerät Ausgeschaltet ist, drücken Sie▲ ▼ Tasten gleich für 5 sec. Um die Tasten zu Blockieren. Machen Sie das gleiche nochmals und die Tasten reagieren wieder.

3. Installation der Kabelfernbedienung

Abb. 4 Installation der Kabelfernbedienung

No. 1 2	3 4 5
Beschreibung	Basis box installieren	Bodenplatte von Bedienung	Schraube M4X25	Front Paneele von Bedienung	Schraube ST2.2X6.5

Beachten Sie bitte die folgenden Punkte während der Installation:

1. Schalten Sie die Zuleitung während der Installation ab.
2. Nehmen Sie ein 4-adriges Kabel und ziehen Sie es durch das Montageloch der Bodenplatte.
3. Montieren Sie die Bodenplatte und schrauben Sie sie mit den Schrauben M4X25 fest.
4. Montieren Sie das 4-adrige Kabel an der Bedienung in der Wand.
5. Montieren Sie zuletzt das Frontpanel mit der Schraube ST2.2X6.5.

Achtung:

Achten Sie während der Montage der Kabel auf elektromagnetische Einflüsse, die Störungen verursachen können.

1. Signal- und Kommunikationskabel müssen separat verlegt werden.
2. Verwenden Sie abgeschirmte Kabel, um Störungen zu vermeiden.

4. Bedienung

4.1 Ein/Aus

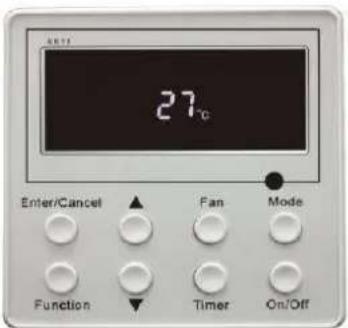

Drücken Sie diese Taste, um das Gerät zu starten. Drücken Sie diese Taste, um das Gerät auszuschalten.

Abb. 5 Ausgeschaltet

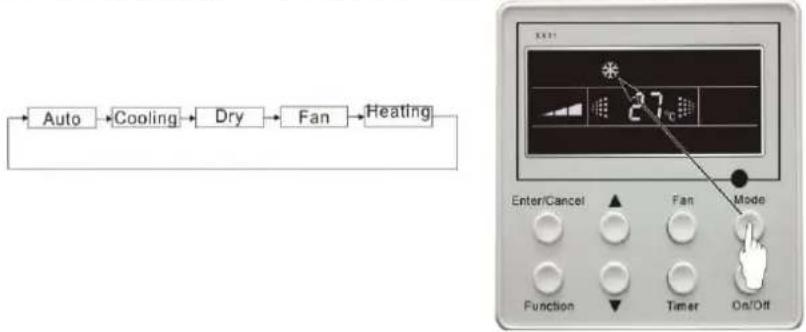

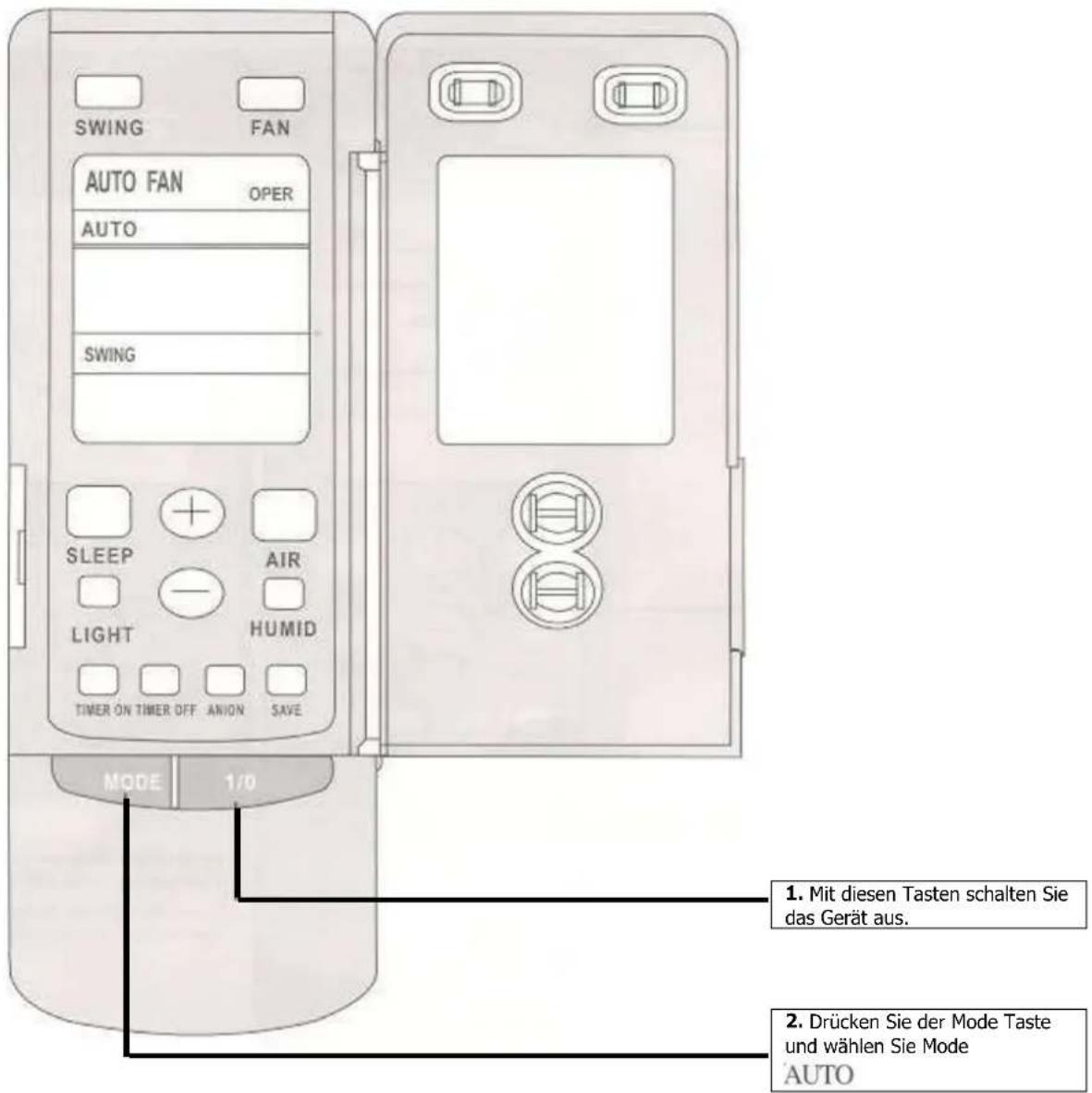

Wenn das Gerät eingeschaltet ist, drücken Sie die MODE-Taste, um zu wählen.

Abb. 7

4.3 Temperatureinstellung

Drücken Sie die Temperaturtaste für:

▲ Temperatur erhöhen ▼ Temperatur senken

(Drücken Sie die Taste einmal, und die Temperatur wird um 1 °C erhöht oder gesenkt.)

Die Temperatureinstellung im Modus Kühlen, Trocknen, Ventilieren und Heizen beträgt 16 °C bis 30 °C. Im Auto-Modus ist die Temperatur nicht einstellbar.

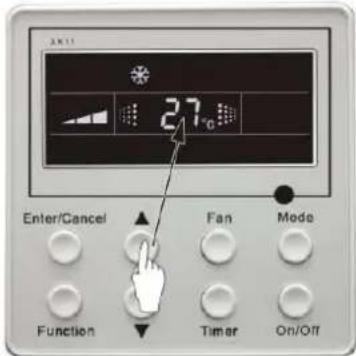

Wie in Abb. 8

4.4 Ventilatorgeschwindigkeit (Fan)

Drücken Sie die Taste, um die Geschwindigkeit zu ändern.

Wie in Abb. 9

Drücken Sie bei laufendem Gerät die Taste "Function", "SWING" erscheint auf dem Display. Drücken Sie dann die Taste Enter/Cancel, das Gerät rotiert im Swing-Modus. Wiederholen Sie den Vorgang, wenn "SWING" eingeschaltet ist, und "SWING" wird ausgeschaltet.

Einstellungen der Swing-Steuerfunktion wie in Abb. 10

Drücken Sie die Timer-Taste, um das Gerät auszuschalten, wenn es in Betrieb ist. Drücken Sie die Timer-Taste, um das Gerät einzuschalten, wenn es ausgeschaltet ist.

Timer-ON-Einstellung:

Wenn das Gerät ausgeschaltet ist, drücken Sie die Timer-Taste. Auf dem Display erscheint "XX hour" und "ON" blinkt. Drücken Sie in diesem Fall die Tasten ▲ oder ▼, um den Timer einzustellen, und bestätigen Sie mit der Timer-Taste. Wenn Sie dann die MODE-Taste drücken, fahren Sie mit der OFF-Einstellung fort. Gehen Sie wie bei der ON-Einstellung vor.

Wenn auf dem Display "xx hour on off XX" zu sehen ist, ist der Timer auf ON eingestellt, da die Zeit von OFF nicht auf dem Display angezeigt wird.

Timer-OFF-Einstellung:

Wenn das Gerät ohne Timer-Einstellung eingeschaltet ist, drücken Sie die Timer-Taste. Auf dem Display erscheint "XX hour" und "OFF" blinkt. Drücken Sie in diesem Fall die Tasten ▲ oder ▼, um den Timer einzustellen, und bestätigen Sie mit der Timer-Taste. Wenn Sie dann die MODE-Taste drücken, fahren Sie mit der ON-Einstellung fort. Gehen Sie wie bei der OFF-Einstellung vor.

Wenn auf dem Display "xx hour on off XX" zu sehen ist, ist der Timer auf OFF eingestellt, da die Zeit von ON nicht auf dem Display angezeigt wird.

Timer unterbrechen:

Wenn der Timer eingestellt ist, drücken Sie die Timer-Taste. Das Display zeigt dann "xx hour" an und die Timer-Einstellung wird annulliert.

Timer-OFF-Einstellung im ON-Status wie Abb.11

Abb.11 Timer-Einstellung im ON-Zustand

Timer-Bereich: 0,5 - 24 Stunden. Bei jedem Drücken der Tasten ▲ oder ▼ ändert sich die Zeit um 0,5 Stunden.

Notiz:

Wenn der Timer ON oder Timer OFF im ON-Status eingeschaltet ist, zeigt die kabelgebundene Fernbedienung nur die Timer-OFF-Zeit an.

Wenn der Timer ON oder Timer OFF im OFF-Status eingeschaltet ist, zeigt die kabelgebundene Fernbedienung nur die Timer-ON-Zeit an.

4.7 Frischluft-Einstellung

Einschalten der 'Air Exchange'-Funktion:

Im ON-Zustand des Geräts drücken Sie die FUNKTION-Taste, um zu dieser Einstellung zu gelangen (AIR-Symbol blinkt). AIR 1 auf dem Display zeigt die Raumtemperatur an, Ort (888) ist ein Fehlercode (Der letzte AIR-Typ wird nach Bestätigung angezeigt). Drücken Sie ▲ oder ▼, um den AIR-Typ zu ändern. Drücken Sie ENTER/CANCEL, um die ON/OFF-Funktion zu ändern. Nach dem Einschalten dieser Funktion wird das AIR-Symbol angezeigt.

Es gibt 10 AIR-Typen, aber nur die Typen 1-2 sind für die Infrarot-Fernbedienung. Beachten Sie die folgenden Details:

1 -- Das Gerät arbeitet kontinuierlich für 60 Minuten, und die Frischluftklappe arbeitet für 6 Minuten. 2 -- Das Gerät arbeitet kontinuierlich für 60 Minuten, und die Frischluftklappe arbeitet für 12 Minuten. 3 -- Das Gerät arbeitet kontinuierlich für 60 Minuten, und die Frischluftklappe arbeitet für 18 Minuten. 4 -- Das Gerät arbeitet kontinuierlich für 60 Minuten, und die Frischluftklappe arbeitet für 24 Minuten. 5 -- Das Gerät arbeitet kontinuierlich für 60 Minuten, und die Frischluftklappe arbeitet für 30 Minuten. 6 -- Das Gerät arbeitet kontinuierlich für 60 Minuten, und die Frischluftklappe arbeitet für 36 Minuten. 7 -- Das Gerät arbeitet kontinuierlich für 60 Minuten, und die Frischluftklappe arbeitet für 42 Minuten. 8 -- Das Gerät arbeitet kontinuierlich für 60 Minuten, und die Frischluftklappe arbeitet für 48 Minuten. 9 -- Das Gerät arbeitet kontinuierlich für 60 Minuten, und die Frischluftklappe arbeitet für 54 Minuten. 10 -- Das Gerät arbeitet kontinuierlich für 60 Minuten, und die Frischluftklappe arbeitet kontinuierlich.

Ausschalten der 'Air Exchange'-Funktion: Während der Air-Funktion drücken Sie die 'Funktion'-Taste für die Einstellungen. In diesem Fall blinkt das Air-Symbol, und drücken Sie 'enter/cancel', um diese Funktion auszuschalten. Das Air-Symbol verschwindet nach einiger Zeit.

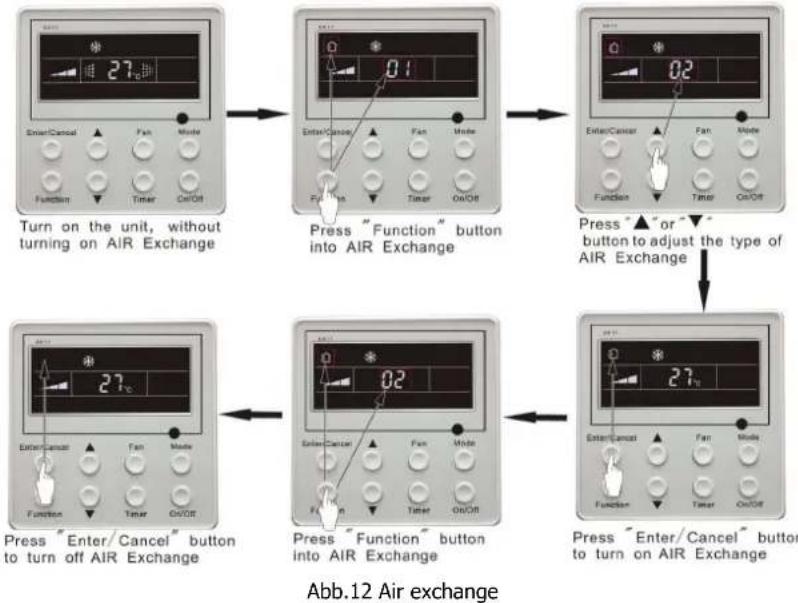

'Air Exchange'-Einstellung wie Abb.12:

SLEEP ON: Drücken Sie die FUNKTION-Taste im ON-Zustand, um zur 'Sleep'-Funktion zu gelangen, und drücken Sie Enter/Cancel, um die 'Sleep-Funktion' einzuschalten.

SLEEP AUS: Während der Sleep-Funktion drücken Sie die Funktionstaste, bis die Sleep-Funktion angezeigt wird, und drücken Sie dann Enter/Cancel, um die Funktion auszuschalten.

Sleep-Einstellung wie in Abb. 13:

Die Sleep-Einstellung ist nach dem Aus- und Einschalten des Geräts nicht vorhanden. Es gibt keine Sleep-Funktion im Fan- und Auto-Modus.

Hinweis:

Im Kühl- und Trockenmodus: Wenn das Gerät mit der Sleep-Funktion 1 Stunde lang arbeitet, wird die eingestellte Temperatur um 1 °C erhöht und nach weiteren 1 Stunde um weitere 1 °C. Danach bleibt das Gerät bei dieser Temperatur. Im Heizmodus: Wenn das Gerät mit der Sleep-Funktion 1 Stunde lang arbeitet, wird die eingestellte Temperatur um 1 °C gesenkt und nach weiteren 1 Stunde um weitere 1 °C. Danach bleibt das Gerät bei dieser Temperatur.

4.9

Turbo-Funktion Einstellung

TURBO-FUNKTION: Das Gerät arbeitet mit höherer Lüftergeschwindigkeit und sorgt so für schnellere Kühlung oder Heizung, sodass die Raumtemperatur schnell die eingestellte Temperatur erreicht.

Im Kühl- oder Heizmodus drücken Sie FUNKTION, bis die TURBO-Funktion angezeigt wird, und drücken Sie dann Enter/Cancel, um die TURBO-Funktion einzuschalten.

Während der TURBO-Funktion drücken Sie FUNKTION, bis die TURBO-Funktion angezeigt wird, und drücken Sie dann Enter/Cancel, um die TURBO-Funktion auszuschalten.

TURBO-Funktion Einstellung wie in Abb. 14:

1. Die TURBO-Funktion wird nach einem Stromausfall ausgeschaltet. Im Trocken-, Lüfter- und Auto-Modus funktioniert die TURBO-Funktion nicht.

Das TURBO-Symbol wird nicht angezeigt.

1. Die TURBO-Funktion wird automatisch deaktiviert, wenn die Quiet-Funktion eingeschaltet wird.

4.10

SAVE-Funktion Einstellung

Energiesparfunktion: Die Energiesparfunktion ermöglicht es dem Gerät, in einem kleinen Temperaturbereich zu arbeiten, indem im Kühl- oder Trockenmodus ein niedrigerer Temperaturgrenzwert und im Heizmodus ein höherer Grenzwert eingestellt wird.

Energiespar-Einstellung für Kühlbetrieb

Im eingeschalteten Zustand und im Kühl- oder Trockenmodus des Geräts drücken Sie die Taste FUNKTION, bis die Energiesparfunktion angezeigt wird und SAVE auf dem Display blinkt. Drücken Sie ▲ oder ▼, um im Kühlmodus den niedrigeren Temperaturgrenzwert einzustellen.

Drücken Sie anschließend Enter/Cancel, um die Energiesparfunktion für den Kühlbetrieb zu aktivieren.

Energiespar-Einstellung für Heizbetrieb

Im eingeschalteten Zustand und im Heizmodus des Geräts drücken Sie die Taste FUNKTION, bis die Energiesparfunktion angezeigt wird und SAVE auf dem Display blinkt. Drücken Sie die Taste Mode, um die Energiesparfunktion für den Heizbetrieb auszuwählen, und drücken Sie dann ▲ oder ▼, um im Heizmodus den höheren Temperaturgrenzwert einzustellen.

Drücken Sie anschließend Enter/Cancel, um die Energiesparfunktion für den Heizbetrieb zu aktivieren.

Nachdem die Energiesparfunktion aktiviert wurde, drücken Sie die Taste FUNKTION, bis die Energiesparfunktion angezeigt wird, und drücken Sie dann Enter/Cancel, um diese Funktion zu deaktivieren.

Energiespar-Einstellung wie in Abb. 15:

Abb. 15 Energiespar-Einstellung

Hinweis:

1. Im Automatikmodus mit aktiver Energiesparfunktion wird das Gerät gezwungen, im leisen Automatikmodus zu arbeiten und die Einstellungen zu ändern. Nach dem Einstellen der Energiesparfunktion wird die Schlaffunktion ausgeschaltet.
2. Im Energiesparmodus, wenn die FUNKTION-Taste gedrückt wird oder innerhalb von 5 Sekunden nach der letzten Aktion keine Aktivität erfolgt, arbeitet das System leise gemäß der Energiespar-Einstellung und die aktuelle Einstellung wird ausgeblendet.
3. Nach einem Stromausfall wird die Energiespar-Einstellung neu geladen und das Gerät setzt den Betrieb mit dem letzten Stand fort.
4. Der niedrigste eingestellte Wert im 'cooling'-Modus ist 16°C und der höchste eingestellte Wert im 'heating'-Modus ist 30°C.

4.11

E-Heater-Einstellung

E-Heater: Im 'heating'-Modus kann der E-Heater eingeschaltet werden, um die Effizienz zu erhöhen.

Wenn der 'heating'-Modus durch Drücken der Taste eingeschaltet wird, wird die elektrische Heizungsfunktion automatisch aktiviert.

Drücken Sie im 'heating'-Modus die FUNKTION-Taste und gehen Sie zur Funktion 'Zusatzheizung'. Das E-Heater-Symbol blinkt. Drücken Sie Enter/Cancel, um diese Funktion ein- oder auszuschalten. In diesem Fall erscheint das E-Heater-Symbol, was bedeutet, dass der E-Heater eingeschaltet werden kann.

Wenn die Funktion 'Zusatzheizung' eingeschaltet ist, drücken Sie FUNKTION, um zu bestätigen, oder drücken Sie Enter/Cancel zum Abbrechen. In diesem Fall erscheint der E-Heater nicht auf dem Display, was bedeutet, dass der E-Heater nicht ausgeschaltet werden kann.

Die Einstellung dieser Funktion ist in Abb. 16 dargestellt:

Der E-Heater kann im 'cooling'-Modus, 'dry'-Modus und 'fan'-Modus nicht eingeschaltet werden. Das E-Heater-Symbol wird nicht angezeigt.

4.12

Blow-Funktion-Einstellung

Blow-Funktion: Nachdem das Gerät ausgeschaltet ist, wird der Verdampfer des Innengeräts durchgeblasen, um Bakterienverschmutzung zu vermeiden.

Im 'cooling'- und 'dry'-Modus drücken Sie FUNKTION, bis die BLOW-Funktion erscheint. Das BLOW-Symbol blinkt. Drücken Sie Enter/Cancel, um diese Funktion einzuschalten.

Im 'BLOW'-Modus drücken Sie FUNKTION, bis die BLOW-Funktion erscheint, und drücken Sie Enter/Cancel, um diese Funktion auszuschalten.

Die Einstellung der BLOW-Funktion ist in Abb. 17 dargestellt:

Abb. 17: Blow-Einstellung

Hinweis:

1. Nach dem Einschalten der BLOW-Funktion schalten Sie das Gerät aus, indem Sie auf der Fernbedienung 'ON/OFF' drücken. Der Ventilator des Innengeräts läuft dann 10 Minuten lang mit niedriger Geschwindigkeit weiter (BLOW wird angezeigt). Wenn die BLOW-Funktion ausgeschaltet ist, wird der Ventilator sofort ausgeschaltet und läuft nicht weiter.
2. Die BLOW-Funktion ist im 'Fan'- oder 'Heating'-Modus nicht verfügbar.

4.13

Einstellung der Quiet-Funktion

Die Quiet-Funktion besteht aus: QUIET und AUTO QUIET.

Drücken Sie FUNKTION, bis das Gerät die 'Quiet'-Funktion anzeigt und das QUIET- oder AUTO-QUIET-Symbol blinkt. Drücken Sie in diesem Fall ▲ oder ▼, um zwischen 'QUIET' und 'AUTO QUIET' zu wechseln, und drücken Sie Enter/Cancel, um die Funktion einzuschalten.

Im 'QUIET'-Modus drücken Sie FUNKTION, bis das Gerät die 'QUIET'-Funktion anzeigt. In diesem Fall blinkt das QUIET- oder AUTO-QUIET-Symbol und Sie drücken Enter/Cancel, um die Funktion auszuschalten.

Abb. 18: Einstellung der Quiet-Funktion

Hinweis:

1. Während der 'QUIET'-Funktion ist die Ventilatorgeschwindigkeit nicht einstellbar.
2. Wenn die 'AUTO QUIET'-Funktion ausgeschaltet ist, arbeitet das Gerät im 'Quiet'-Modus weiter, abhängig von der Temperaturdifferenz zwischen Raumtemperatur und eingestellter Temperatur. In diesem Fall ist die Ventilatorgeschwindigkeit einstellbar. Wenn die Temperaturdifferenz zwischen Raumtemperatur und eingestellter Temperatur > 4 °C beträgt, behält der Ventilator seine aktuelle Geschwindigkeit. Bei 2 °C < Temperaturdifferenz < 3 °C wird die Ventilatorgeschwindigkeit um eine Stufe reduziert, aber wenn sie auf Minimum läuft, ist keine weitere Einstellung möglich. Wenn die Temperaturdifferenz < 1 °C beträgt, ist die Ventilatorgeschwindigkeit minimal.
3. Im Auto-Quiet-Modus kann die Ventilatorgeschwindigkeit nicht erhöht oder verringert werden. Wenn die Ventilatorgeschwindigkeit manuell eingestellt wird, verschwindet die Anzeige "Auto Quiet".
4. Es gibt keine Auto-Quiet-Funktion im Modus "Fan" oder "Dry". "Quiet" verschwindet nach einem Stromausfall.
5. Wenn die Funktion "Quiet" aktiviert ist, wird die Funktion "Turbo" ausgeschaltet.

4.14 Parameter (Feldeinstellungen)

Schalten Sie das Gerät aus. Halten Sie dann FUNKTION und TIMER 5 Sekunden lang gedrückt, um in das Menü "Debugging" zu gelangen. Drücken Sie Mode, um die Parameter anzusehen, und ▲ oder ▼, um den Wert zu ändern.

Raumtemperatursensor-Einstellung

Im Modus "Feldeinstellung" drücken Sie Mode, um die Temperatur anzupassen. Das Display zeigt 00 an. Drücken Sie ▲ oder ▼, um die richtige Einstellung vorzunehmen. Es gibt 3 Optionen zur Auswahl:

• Innentemperatur durch Rückluft vom Lufteinlass (Einstellung 01). Innentemperatur durch Abluft (Einstellung 02). Der Rücklufteinlass-Temperatursensor wird für die Modi "Kühlen", "Trocknen" und "Lüfter" ausgewählt, und der Kabel-Bedienung-Temperatursensor (Einstellung 03) wird für die Modi "Heizen" und "Auto" ausgewählt.

Geschwindigkeiten für den Ventilator des Innengeräts

Im Modus "Feldeinstellung" drücken Sie Mode, um die Temperatur anzupassen (Display 01) und drücken Sie ▲ oder ▼, um den Timer anzupassen. Es gibt 2 Optionen zur Auswahl:

3 niedrige Stufen (LCD-Display 01) oder 3 hohe Stufen (LCD-Display 02). Die 3 niedrigen Stufen sind Hoch, Mittel und Niedrig, und die 3 hohen Stufen sind Super-Hoch, Hoch und Mittel-Hoch. Drücken Sie Enter/Cancel, um die Einstellungen zu bestätigen und zu speichern.

4.15 Übrige Funktionen

Sperrfunktion

Drücken Sie ▲ oder ▼ gleichzeitig 5 Sekunden lang, bis sich die Kabel-Bedienung im Sperrmodus befindet. In diesem Fall zeigt das LCD-Display an:

Drücken Sie erneut 5 Sekunden lang dieselben Tasten, um die Sperrfunktion zu deaktivieren.

Im 'Lock'-Stand sind alle Tasten gesperrt und reagieren nicht.

Memory-Funktion

Memory umschalten: Im Off-Stand des Geräts drücken Sie Mode und ▲ gleichzeitig für 5 Sekunden, um in den 'Memory'-Modus zu wechseln. Während der Einstellung im 'Memory'-Modus erscheint MEMORY auf dem Display.

Memory-Wiederherstellung: Wenn die Memory-Steuerung aktiviert ist, schaltet sich das Gerät nach einem Stromausfall wieder in denselben Stand ein und führt seine Funktion weiter.

Notiz:

Es dauert 5 Sekunden, um alle Informationen zu speichern. Entfernen Sie nicht die Spannung vom Gerät.

Außentemperatur

Im On- oder Off-Stand des Geräts drücken Sie Enter/Cancel für 5 Sekunden. Die Außentemperatur erscheint auf dem Display nach einem 'Klick'-Ton. Nach dem Drücken einer beliebigen Taste verschwindet sie wieder.

Auswahl von Celsius oder Fahrenheit

Im Off-Stand des Geräts drücken Sie Mode und ▼ gleichzeitig für 5 Sekunden. Die Anzeige wechselt zwischen Celsius und Fahrenheit.

Master/Slave-Kabel-Bedienungseinstellung

Im Off-Stand des Geräts drücken Sie Enter/Cancel und Mode gleichzeitig für 5 Sekunden, um zu den Master/Slave-Kabel-Bedienungsparametern zu gelangen. Drücken Sie dann ▲ oder ▼, um zu ändern.

In diesem Fall werden im Temperaturdisplay nur Zahlen angezeigt: 01 für 'Master-Wired'-Bedienung und 02 für 'Slave-Wired'-Bedienung.

Anschließend drücken Sie Enter/Cancel, um die Einstellungen zu bestätigen und das Menü zu verlassen.

Notiz:

Wenn nur eine Bedienperson anwesend ist, ist diese allein der 'Master'; sonst funktioniert das Gerät nicht richtig. Fehler

5. Fehleranzeige

Wenn während des normalen Betriebs ein Fehler auftritt, erscheint dieser an der Stelle der Temperatur auf dem Display.

Wenn mehr als ein Fehler auftritt, erscheinen sie nacheinander auf dem LCD-Display. Bei Verwendung mehrerer Systeme wird zuerst die Systemnummer und danach der Fehlercode angezeigt (nicht bei Einzelsystemen).

Wenn ein Fehler auftritt, schalten Sie das Gerät aus und wenden Sie sich an Ihren Händler.

Das Beispiel in Abb. 18 zeigt einen hohen Druck im System 2 an.

Erklärung der Fehlercodes:

βrror	Fehler
E0 Kondensatpumpe
E1	Hochdruck Kompressor Schutz
E2	Frostschutz Innenteil
E3	Niederdruck Kompressor Schutz
E4	Höhe Luftentladung Temperatur Schutz
E5	Überlastschutz Kompressor
E6	Kommunikationsfehler
E9 Kondens Behälter voll
F0 Raum	Temperaturfühler Innenteil (Lufteinlass)
F1	Raumsensor Innengerät Fehler
F2	Rohr Sensor Innengerät Fehler
F3	Raum Sensor Außengerät Fehler
F4 Discharge	Temperatur Sensor MalfunKtion
F5 Raum	Temperaturfühler auf Display (oder LED board)

Fehler	Außenteil Display von zwei digits	Innenteil Display
DC Überspannungsschutz (vormontiert) PH E5
Überhitzung sicherheit Kondensator P8 E5
Strom Sensor defekt Pc E5
Carbon fin Sensor defekt P7 E5
Überstrom Kondensator Sichterheit P5 E5
Niedrige Spannung sicherheit PL E5
Start Kompressor Sicherheit Lc E5
PFC anormal Hc E5
Kompressor zustopft LE E5
Drive Resetten	P0 E5
Kompressor Modulation defekt defect	H7 E5
Phase fehlt	Ld E5
Regelleistung falsch richtung Hauptkontrolle	P6 E5
IPM Modulle Sicherheit	H5 E5
Kompressor zu höhe Geschwindigkeit	LF	E5
Sensor anschluss sicherheit Pd E5
Temperatur Drift Sicherheit	PE E5
AC Anschluss Sicherheit	P9 E5
Hockdruck sichterheit	E1 E1
Niedriger Druck Sicherheit	E3 E3
Exhaust Sicherheit	E4 E4
Überstrom Kondensator Sichterheit	H3 E5
Kommunikation Fehler	E6 E6
Umgebungstemperatur Sensor Außenteil defekt	F3 F3
Kondensor Sensor defekt	F2 F2
Exhaust Temperatur Sensor defekt	F4 F4
Auftauen (kein Fehler)	08	Defrost
Ölrückführung (kein Fehler) 09		kein Display
Nicht gut eingestellt Innenteil	LP	kein Display
AC Stromsicherheit (eingang Seite)	PA	E5
Driver board Umgebungstemperatur Sensor defekt	PF E5
AC eingang Spannung sichterheit*	PP E5
Elektrifizierung läuft defekt	PU E5

6. Fernbedienung

Achten Sie darauf, dass das Signal zwischen Gerät und Fernbedienung durch nichts unterbrochen wird.

Sorgen Sie dafür, dass die Fernbedienung nicht nass wird, nicht direktem oder indirektem Sonnenlicht ausgesetzt wird und nicht durch hohe Temperaturen beeinflusst wird.

WICHTIG!

Die folgenden Funktionen bei diesem Gerät treffen nicht zu:

SAVE-LIGHT-HUMID-AIR-ANION

Fernbedienung

➢ Einige Tasten sind nicht enthalten, weil sie keine Funktion haben. Die Funktion dieser Tasten hat keinen Einfluss auf die normale Wirkung des Geräts.

Kühlfunktion

Notiz:

Abhängig von der Differenz zwischen Raumtemperatur und der eingestellten Temperatur wird das Gerät entweder laufen oder nicht. Wenn die Raumtemperatur höher ist als die eingestellte Temperatur, arbeitet der Kompressor. Wenn die Raumtemperatur niedriger ist als die eingestellte Temperatur, stoppt der Kompressor und nur der Ventilator des Innengeräts läuft weiter. Die einzustellende Temperatur liegt zwischen 16 °C und 30 °C.

Heizfunktion

Notiz:

Wenn die Raumtemperatur niedriger ist als die eingestellte Temperatur, funktioniert das Gerät als Heizung. Wenn die Raumtemperatur höher ist als die eingestellte Temperatur, stoppt das Gerät und gleichzeitig stoppt das Außengerät. Die horizontalen Lamellen werden automatisch richtig gesetzt. Die einzustellende Temperatur liegt zwischen 16 °C und 30 °C.

Wenn das Gerät (nur Kühlen) ein Signal im Heizbetrieb erhält, wird es auf den zuletzt eingestellten Wert weiterlaufen.

Trocknung

Wenn die Raumtemperatur niedriger ist als die eingestellte Temperatur, stoppt der Kompressor, der Ventilator des Innengeräts und der Ventilator des Außengeräts. Wenn die Raumtemperatur innerhalb von ±2 °C der eingestellten Temperatur liegt, funktioniert das Gerät wie ein Trockner. Wenn die Raumtemperatur mehr als 2 °C über der eingestellten Temperatur liegt, funktioniert das Gerät im Kühlmodus. Die einzustellende Temperatur liegt zwischen 16 °C und 30 °C.

Automatikfunktion

Notiz:

Wenn die Automatikfunktion eingeschaltet ist, beträgt die standardmäßig eingestellte Temperatur 25 °C zum Kühlen und 20 °C zum Heizen.

Timerfunktion

Notiz:

Mit dieser Funktion kann das Gerät automatisch ein- oder ausgeschaltet werden.

Timer on Taste

Wenn das Gerät eingeschaltet ist, drücken Sie die Taste TIMER ON und stellen Sie eine Zeit zwischen 0 und 24 Stunden ein. Die Einstellung erfolgt in Schritten von 0,5 Stunden. (Hinweis: Die Zeit beginnt ab dem Zeitpunkt der Einstellung.)

Timer off Taste

Wenn das Gerät eingeschaltet ist, drücken Sie die Taste TIMER OFF und stellen Sie eine Zeit zwischen 0 und 24 Stunden ein. Die Einstellung erfolgt in Schritten von 0,5 Stunden. (Hinweis: Die Zeit beginnt ab dem Zeitpunkt der Einstellung.)

Sleep-Funktion

Hinweis:

Wenn das Gerät im Modus COOL oder DRY arbeitet und Sie die Sleep-Taste drücken, wird die eingestellte Temperatur nach 1 Stunde um 1 °C erhöht und nach 2 Stunden um 2 °C erhöht. Wenn das Gerät im Heizmodus arbeitet und Sie die Sleep-Taste drücken, wird die eingestellte Temperatur nach 1 Stunde um 1 °C gesenkt und nach 2 Stunden um 2 °C gesenkt.

Einlegen der Batterien

Drücken Sie vorsichtig in Pfeilrichtung auf der Rückseite der Fernbedienung.

➢ Legen Sie zwei neue Batterien vom Typ AAA ein und drücken Sie ACL.

➢ Setzen Sie den Batteriefachdeckel wieder auf.

Hinweis:

➢ Verwenden Sie keine alten oder halb vollen Batterien, da dies die Fernbedienung beschädigen kann.

Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterien heraus.

Das Signal der Fernbedienung reicht bis zu 10 Meter.

Die Lebensdauer der Batterie beträgt ca. 1 Jahr.

Bewahren Sie die Fernbedienung nicht direkt neben elektrischen Geräten auf (mind. 1 Meter Abstand).

1. Öffnen Sie das Batteriefach.
2. Schließen Sie das Batteriefach.

7 Namen und Funktionen der einzelnen Teile

Fernbedienung

Status- und Anzeigelichter:

1. Anzeigelicht von "POWER": Die Lampe ist an bei POWER ON und geht aus bei POWER OFF.
2. Anzeigelicht von "COOL":
3. Die Lampe geht an, wenn "COOL" ON ist, und geht aus, wenn "COOL" OFF ist.
4. Anzeigelicht von "HEAT" geht an, wenn "HEAT" ON ist, und geht aus, wenn "HEAT" OFF ist.
5. Anzeigelicht von "TIMER":
6. Das Anzeigelicht geht an, wenn "TIMER" ON ist, und geht aus, wenn "TIMER" OFF ist.

Falsch angeschlossene Verdrahtung kann Fehler verursachen. Fassen Sie nicht an der Strom- und Kommunikationsverdrahtung an.

Notiz:

1. Wenn die Drähte beschädigt sind, sollen diese durch qualifiziertes Personal ersetzt werden.
2. Die Installation sollte unter den Bedingungen durchgeführt werden.

8 Wartung

Vor Beginn der Inspektion und Wartung immer erst die Stromversorgung ausschalten.

Reinigung der Luftfilter

Entfernen Sie den Luftfilter; reinigen Sie den Luftfilter mit einem Staubsauger oder, wenn er stark verschmutzt ist, mit Seife und Wasser.

Empfehlung:

Wenn der Filter verschmutzt ist, gibt es weniger Luftbewegung. Das Gerät verbraucht dadurch 6% mehr Strom. Also ist regelmäßige Reinigung wichtig.

Reinigung des Geräts

Reinigen Sie das Gerät und die Fernbedienung mit einem trockenen Tuch oder Staubsauger.

ACHTUNG!

1. Verwenden Sie kein Lösungsmittel.
2. Reinigen Sie das Gerät und den C
3. Einige Teile sollen geformiert werden.

wie Thinner oder Nagel-Entferner. Filters nicht mit Wasser heißer als 40°

Kontrolle vor Gebrauch:

1. Stellen Sie sicher, dass alles innen und außen in Ordnung ist.
2. Lassen Sie das Gerät nicht ohne Filter funktionieren, das kann Schäden verursachen.
3. Kontrollieren Sie, ob der Ablauf geöffnet ist.
4. Kontrollieren Sie, ob die Installation gut gemacht ist.

Kontrolle nach Gebrauch:

1. Schalten Sie das Gerät aus.
2. Machen Sie den Filter und andere Teile des Geräts gut sauber.
3. Lassen Sie den Ventilator 2 bis 3 Stunden nach dem letzten Gebrauch durchdrehen, so dass das Gerät trocken ist, wenn es nicht gebraucht wird.

Achtung:

Falsch angeschlossene Verdrahtung kann Fehler verursachen. Fassen Sie nicht an der Strom- und Kommunikationsverdrahtung an.

Reinigung und Ersetzen des Filters ist nur für qualifiziertes Personal gestattet. Bevor Sie den Grill öffnen, achten Sie darauf, dass die Spannung abgestellt und der Ventilator ausgeschaltet ist.

1. Wählen Sie eine passende Temperatur, um keinen Strom zu verschwenden.
2. Die Richtung des Luftstroms kann beliebig eingestellt werden. Für den HEAT-Modus klappen Sie die Lüftungsflügel nach unten, für den COOL-Modus nach oben (siehe Abbildung).

1. Reinigen Sie den Filter jede Woche für einen höheren Wirkungsgrad.
2. Schließen Sie Fenster und Türen, wenn Sie das Gerät benutzen, um eine optimale Leistung zu gewährleisten.

1. Schließen Sie die Vorhänge, um direkten Eintritt der Sonne zu vermeiden.
2. Um für genug Ventilation zu sorgen, dürfen Sie die Fenster und Türen jedes Mal öffnen.

1. Schalten Sie das Gerät aus, wenn es für längere Zeit nicht gebraucht wird. Das spart Energie.

1. Achten Sie darauf, dass die Luftansaug- und Ausblasöffnungen immer frei von fremden Gegenständen sind. Und beobachten Sie spielende Kinder.
2. Objekte können für bleibende Schäden sorgen.

1. Setzen Sie dem Luftstrom nicht direkt Menschen oder Ähnliches aus.
2. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen.
