GWHD24NK3MO - Klimaanlage GREE - Kostenlose Bedienungsanleitung

Produkttyp	Multi-Split Außengerät (Inverter Wärmepumpe)
Modell	GWHD24NK3MO
Kühlleistung (Nenn)	7000 W
Heizleistung (Nenn)	8700 W
Spannungsversorgung	220-240 V ~ 50 Hz
Absicherung	20 A
Kältemittel	R410A (angenommen)
Schalldruckpegel	41 dB(A)
Abmessungen (H × B × T)	800 × 980 × 430 mm
Gewicht	69 kg
Energieeffizienzklasse Kühlen	A
Energieeffizienzklasse Heizen	A
SEER	5,1
SCOP	3,8
Max. Rohrlänge	70 m
Max. Höhenunterschied	10 m
Anzahl anschließbarer Innengeräte	Bis zu 3
Filterreinigung	Empfohlen vor jeder Saison
Sicherheitsmerkmale	Erdung, Überstromschutz, Hoch-/Niederdruckschutz

Häufig gestellte Fragen - GWHD24NK3MO GREE

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und trennen Sie es vom Strom. Entfernen Sie den Filter und reinigen Sie ihn mit einem Staubsauger oder lauwarmem Wasser. Vermeiden Sie aggressive Reinigungsmittel und trocknen Sie den Filter vor dem Wiedereinbau vollständig.

Was bedeutet der Fehlercode E1?

E1 zeigt einen Hochdruckschutz des Kompressors an. Mögliche Ursachen sind blockierte Luftauslässe, verschmutzte Filter oder ein Kältemittelproblem. Schalten Sie das Gerät aus und kontaktieren Sie den Kundendienst.

Kann ich die Klimaanlage selbst installieren?

Nein, die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden. Unsachgemäße Installation kann zu Wasseraustritt, Stromschlag oder Brand führen.

Wie oft sollte der Filter gereinigt werden?

Reinigen Sie den Filter mindestens alle zwei Wochen bei regelmäßigem Betrieb, oder vor Beginn der Kühl-/Heizsaison.

Das Gerät startet nicht. Was kann ich tun?

Überprüfen Sie die Sicherung, ob Strom vorhanden ist, ob die Fernbedienung Batterien hat und in Reichweite ist (max. 8 m). Warten Sie nach dem Ausschalten mindestens 3 Minuten vor einem Neustart.

Welches Kältemittel wird verwendet?

Das Außengerät wird werkseitig mit Kältemittel befüllt. Typischerweise wird R410A verwendet. Nachfüllen ist nur bei langen Rohrleitungen nötig (siehe Handbuch).

Warum kommt Nebel aus dem Gerät?

Nebelbildung ist normal bei schneller Abkühlung feuchter Innenluft. Dies stellt keine Fehlfunktion dar und verschwindet nach kurzer Zeit.

Das Gerät macht knackende Geräusche. Ist das normal?

Ja, Knackgeräusche nach dem Ein- oder Ausschalten entstehen durch thermische Ausdehnung von Bauteilen und sind normal.

Wie schalte ich den Abtaumodus um?

Im Aus-Zustand können Sie zwischen Abtaumodus 1 und 2 umschalten, indem Sie gleichzeitig die Tasten 'Mode' und 'Blow' drücken, wenn 'H1' nicht im Display erscheint.

Was ist die maximale Rohrlänge?

Die maximale Gesamtlänge der Kältemittelleitungen beträgt 70 m, der maximale Höhenunterschied zwischen Innen- und Außengerät 10 m.

BEDIENUNGSANLEITUNG GWHD24NK3MO GREE

Installation Außenteil Free Match

Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme des Gerates grundlich durch.

RoHS Conform

GREE ELECTRIC APPLIANCES, INC. OF ZHUHAI

Sicherheitshinweise

1. Bitte lesen Sie die Anleitung vor Inbetriebnahme gewissenhaft durch und befolgen Sie die Hinweise.
2. Achten Sie bitte besonders auf die beiden unten stehenden Symbole:

WARNUNG!: Dieses Symbol warnt vor schweren Verletzungen bis hin zum Tod bei unsachgemäßer Handhabung.

ACHTUNG!: Dieses Symbol warnt vor Verletzungen und Sachschaden, die Folge unsachgemäßer Handhabung sein können.

■ Bitte führen Sie die Installation des Klimagerätes nicht selbst durch, andernfalls kann es zu Wasseraustritt, Stromschlägen oder Brandentwicklung kommen.
■ Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ausgeschlossen werden kann.
■ Lagern oder benutzen sie keine brennbaren, explosiven, giftigen oder in anderer Weise gefährlichen Stoffe in der Nähe des Gerätes.
■ Im Notfall (z.B. bei Brandgeruch), unterbrechen Sie bitte unverzüglich die Stromversorgung des Klimagerätes.
■ Achten Sie auf ausreichende Belüftung des Raumes, um Sauerstoffmangel vorzubeugen.
■ Stecken Sie niemals Ihre Finger oder andere Objekte in die Ein-, oder Auslassschlitze des Geräts.
■ Bitte achten Sie vor allem nach längerer Betriebszeit auf einen guten Zustand des Haltegestells.
■ Sehen Sie von Modifikationen des Gerätes ab. Bitte wenden Sie sich für Reparaturen oder Wechsel des Gerätestandortes an Ihren Händler oder einen Fachmann.
■ Stellen Sie bitte vor Anschluss der Anlage sicher, dass die Leistungsangaben auf der Gerätepackung den Werten des hiesigen Stromnetzes entsprechen.
Vergewissern Sie sich vor Inbetriebnahme, ob alle Kabel, Abfluss- und sonstige Rohre sachgemäß angeschlossen sind um eine Gefährdung durch Wasseraustritt, Kühlflüssigkeitsaustritt, Stromschlag oder Feuer auszuschließen.
■ Eine sichere Erdung des Hauptstromkreises muss gewährleistet sein, um die Gefahr eines Stromschlages ausschließen zu können. Verbinden Sie das Erdungskabel keinesfalls mit Gas-, oder Wasserleitung, Blitzableiter, oder Telefonleitung.
■ Einmal gestartet sollte das Gerät frühestens nach 5 Minuten wieder ausgeschaltet werden, um die Lebensdauer nicht zu beeinflussen.
■ Lassen Sie Kinder das Gerät niemals unbeaufsichtigt bedienen.
■ Bedienen Sie die Klimaanlage nicht mit nassen Händen.
■ Unterbrechen Sie die Stromzufuhr des Gerätes, bevor Sie es reinigen, oder den Filter wechseln.
■ Trennen Sie das Gerät vom Netz, wenn Sie es für längere Zeit nicht benutzen.
■ Bitte bringen Sie die Geräte nicht unter Feuchtigkeitsempfindlichen Stoffen oder Oberflächen an.
■ Vermeiden Sie die Benutzung des Gerätes als Ablage oder Trittfläche.
■ Nach dem Anschluss der Elektrik sollten Sie diese testen, um Kurzschlüsse auszuschließen.

Modelle und Spezifikationen

Multi-InverterAußengerät	Modell	für 1-2 Geräte	für 2-3 Geräte	für 2-4 Geräte
		GWHD-18-NK3F0	GWHD-24-NK3G0	GWHD-28-NK3F0
Nennleistungen1)
Kühlung (nenn)	W 5000		7000	8000
Regelbereich	W	2100 - 6200	2700 - 8300	2700 - 10000
Heizung (nenn)	W			930087005600
Regelbereich	W	1600 - 6500	2700 - 9800	2800 - 11000
LeistungNennaufnahme	kW	Kühlung: 1,50	Kühlung: 2,15	Kühlung: 2,40
		Heizung: 1,50	Heizung: 2,25	Heizung: 2,60
Energieeffizienz	Klasse	Kühlung: A+	Kühlung: A	Kühlung: A
		Heizung: A	Heizung: A	Heizung: A
SEER (Kühlung)				5,15,15,6
SCOP (Heizung)				3,83,83,8
2)	dB(A) 38			4140Schalldruckpegel
RohrleitungAnschluss	mm	2 x 6 mm	3 x 6 mm	4 x 6 mm
		2 x 10 mm	2 x 10 mm 1 x 12 mm	3 x 10 mm 1 x 12 mm
Max. Rohrlänge/Höhe	m	25 / 10	70 / 10	70 / 10
Absicherung A 16			20	20
Maße H x B x T mm		700-955-400	800-980-430	800-980-430
Gewicht kg		50	69	72

Außengerät	Ein Gerät					Zwei Geräte
GWHD-18-NK3FO	91218					9+99+12-
Außengerät	Ein Gerät		Zwei Geräte			Drei Geräte
GWHD-24-NK3GO	-		9+99+129+18	12+1212+1818+18		9+9+99+9+129+18	9+12+129+12+189+18+18		12+12+1212+12+1812+18+18
Außengerät		Zwei GeräteEin Gerät			Drei Geräte		Vier Geräte
GWHD-28-NK3FO	-	9+99+129+18-	12+1212+1818+18-	9+9+99+9+129+9+18-	9+12+129+12+189+18+18-	12+12+1212+12+1812+18+18-	9+9+99+9+129+9+12+129+12+12+1212+12+12+12	9+9+9+129+9+12+189+12+12+1812+12+12+18	9+9+9+189+9+18+189+12+18+1812+12+18+18

Konformität

Das von Ihnen gekaufte Klimagerät erfüllt die nachfolgenden Europäischen Richtlinien:

• Niederspannung 2006/95/EC
• Elektromagnetische Kompatibilität 89/336/EEC

▲ Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Betriebsanleitung gründlich durch und heben sie für spätere Rückfragen auf.

▲Verwenden Sie das Klimagerät ausschließlich laut dieser Anleitung.

Wahl des Standortes

■ Wahl des Installationsortes des Klimagerätes

ACHTUNG!: Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. Nicht vor Abschluss aller Montagearbeiten an den Stromkreis anschließen!

■ Wahl des Standortes der Inneneinheit

- Direkte Sonnenbestrahlung vermeiden.

Stellen Sie sicher, dass:

• Montagehalterung, sowie Decken und Wände das Gewicht der Einheit zu tragen in der Lage sind.
• das Abflussrohr leicht von der Anlage zu trennen ist.
• der Luftstrom an Ein- und Auslass nicht blockiert wird.
• die Verbindungsrohre zwischen beiden Geräten leicht nach aussen geführt werden können.
• Nicht an Orten anschließen, an denen Gefahrgut lagert oder Gaslecks auftreten könnten.
• Setzen Sie das Gerät weder Staub, noch Nebel oder anderer Feuchtigkeit, sowie Gasen aus.

■ Wahl des Standortes der Ausseneinheit

• Aussengerät muss auf einer ebenen, stabilen Fläche montiert werden.
• Um Länge und Windungen der Kühlleitung möglich gering zu halten, bitte des Aussengerät so nah wie möglich am Innengerät anbringen.
• Bitte installieren Sie das Gerät nicht unter Fenstern oder zwischen eng stehenden Gebäuden, um die Geräuschentwicklung in geschlossenen Räumen minimal zu halten.
• Der Luftstrom an Ein- und Auslass darf nicht blockiert sein.
• Bitte an gut belüfteten Stellen anbringen, um genug Luft zur Verarbeitung zu gewährleisten.
• Setzen Sie das Gerät keinen brennbaren oder explosiven Stoffen, salzigem Nebel, Staub, oder stark verschmutzter Luft aus.

ACHTUNG!: Installieren Sie keine zusätzlichen Belüftungsrohre zwischen Luftein- und Auslässen, da es bei Erwärmung der Inneneinheit zu Kondensation in diesen Rohren und damit zu Schädigung der Anlage durch Kondenswasser oder Eis (vorausgesetzt die Aussentemperatur liegt unter 0°C) kommen kann. Berücksichtigen Sie bei Montage der Ausseneinheit die Wärmeentwicklung bei Betrieb.

ACHTUNG!: Die Montage an folgenden Orten könnte Betriebsprobleme verursachen. Ist die Wahl eines solchen Standortes unvermeidbar, kontaktieren Sie bitte Ihr zuständiges Gree Service Center.

Orte, an denen Maschinenöl eingesetzt wird; Küstennahe Regionen mit salzhaltigen Böden;
Orte mit Schwefelhaltiger Luft; Orte, an denen hochfrequente Anlagen wie Funkgeräte, Bogenschweisser oder medizinisches Equipment Verwendung finden; Umgebungen an denen spezielle Bedingungen vorherrschen.

■ Kabelaufbau

• Führen Sie die Installation gewissenhaft und gemäß den örtlichen Richtlinien durch.
• Die Stärke der Stromversorgung muss der Nennspannung des Klimagerätes entsprechen.
• Bitte ziehen Sie nicht ruckartig oder mit Gewalt am Stromkabel.
• Die Einrichtung der elektrischen Komponenten ist von Fachpersonal vorzunehmen und muss den Standards des jeweiligen Landes genügen.
• Achten Sie darauf, dass der Durchmesser des Kabels groß genug ist; beschädigte Kabel sind durch adäquate und passende Neuware zu ersetzen.
• Stellen Sie sicher, dass das Gerät gemäß den Richtlinien geerdet ist. Die Erdung muss von Fachpersonal durchgeführt werden.

Auch sollte die Gebäudehauptleitung über eine ausreichende Sicherung verfügen, um Überlastung und Kurzschluss vorzubeugen.

Modell Stromversorgung Absicherung Kabel
GWHD-36-NK3BO 220-240 V ~ 50 Hz 25 A 6 mm		2 × 3
GWHD-42-NK3AO 220-240 V ~ 50 Hz 25 A 6 mm		2 × 3

Installation

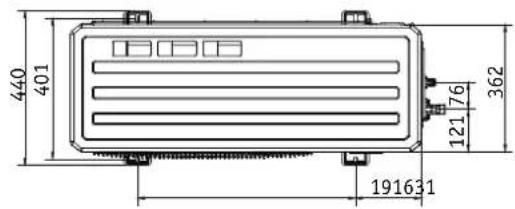

■ Abmessungen der Außengeräte
GWHD-18-NK3F0

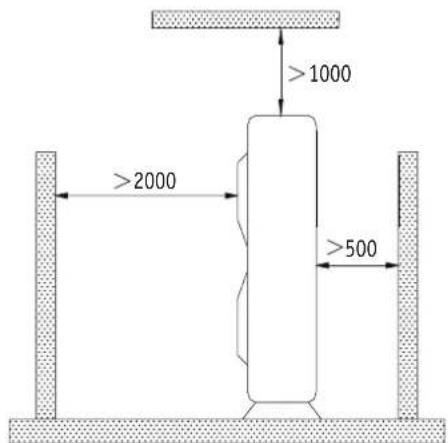

■ Raumbedarf der Außengeräte

Installation

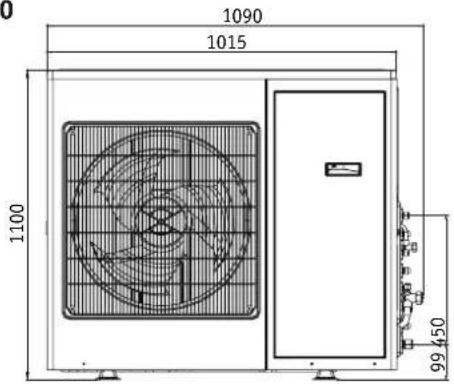

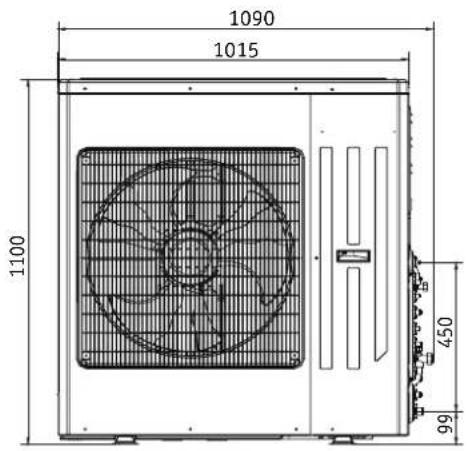

■ Abmessungen der Außengeräte
GWHD-36-NK3B0

GWHD-42-NK3AO

■ Raumbedarf der Außengeräte

OA3KN)24(DHWGOB3KN)63(DHWG

Installation

■ Wahl des Installationsortes des Klimagerätes

ACHTUNG!: Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. Nicht vor Abschluss aller Montagearbeiten an den Stromkreis anschließen!

■ Wahl des Standortes der Inneneinheit

- Direkte Sonnenbestrahlung vermeiden.

Stellen Sie sicher, dass:

• Montagehalterung, sowie Decken und Wände das Gewicht der Einheit zu tragen in der Lage sind.
• das Abflussrohr leicht von der Anlage zu trennen ist.
• der Luftstrom an Ein- und Auslass nicht blockiert wird.
• die Verbindungsrohre zwischen beiden Geräten leicht nach aussen geführt werden können.
• Nicht an Orten anschließen, an denen Gefahrgut lagert oder Gaslecks auftreten könnten.
• Setzen Sie das Gerät weder Staub, noch Nebel oder anderer Feuchtigkeit, sowie Gasen aus.

■ Wahl des Standortes der Ausseneinheit

• Aussengerät muss auf einer ebenen, stabilen Fläche montiert werden.
• Um Länge und Windungen der Kühlleitung möglich gering zu halten, bitte des Aussengerät so nah wie möglich am Innengerät anbringen.
• Bitte installieren Sie das Gerät nicht unter Fenstern oder zwischen eng stehenden Gebäuden, um die Geräuschentwicklung in geschlossenen Räumen minimal zu halten.
• Der Luftstrom an Ein- und Auslass darf nicht blockiert sein.
• Bitte an gut belüfteten Stellen anbringen, um genug Luft zur Verarbeitung zu gewährleisten.
• Setzen Sie das Gerät keinen brennbaren oder explosiven Stoffen, salzigem Nebel, Staub, oder stark verschmutzter Luft aus.

ACHTUNG!: Installieren Sie keine zusätzlichen Belüftungsrohre zwischen Luftein- und Auslässen, da es bei Erwärmung der Inneneinheit zu Kondensation in diesen Rohren und damit zu Schädigung der Anlage durch Kondenswasser oder Eis (vorausgesetzt die Aussentemperatur liegt unter 0°C) kommen kann. Berücksichtigen Sie bei Montage der Ausseneinheit die Wärmeentwicklung bei Betrieb.

ACHTUNG!: Die Montage an folgenden Orten könnte Betriebsprobleme verursachen. Ist die Wahl eines solchen Standortes unvermeidbar, kontaktieren Sie bitte Ihr zuständiges Gree Service Center.

Orte, an denen Maschinenöl eingesetzt wird; Küstennahe Regionen mit salzhaltigen Böden;
■ Orte mit Schwefelhaltiger Luft; ■ Orte, an denen hochfrequente Anlagen wie Funkgeräte,
Bogenschweisser oder medizinisches Equipment Verwendung finden; ■ Umgebungen an denen spezielle Bedingungen vorherrschen.

■ Kabelaufbau

• Führen Sie die Installation gewissenhaft und gemäß den örtlichen Richtlinien durch.
• Die Stärke der Stromversorgung muss der Nennspannung des Klimagerätes entsprechen.
• Bitte ziehen Sie nicht ruckartig oder mit Gewalt am Stromkabel.
• Die Einrichtung der elektrischen Komponenten ist von Fachpersonal vorzunehmen und muss den Standards des jeweiligen Landes genügen.
• Achten Sie darauf, dass der Durchmesser des Kabels groß genug ist; beschädigte Kabel sind durch adäquate und passende Neuware zu ersetzen.
• Stellen Sie sicher, dass das Gerät gemäß den Richtlinien geerdet ist. Die Erdung muss von Fachpersonal durchgeführt werden.
  Auch sollte die Gebäudehauptleitung über eine ausreichende Sicherung verfügen, um Überlastung und Kurzschluss vorzubeugen.

Modell Stromversorgung Absicherung Kabel
GWHD-18-NK3FO	220-240 V ~ 50 Hz	16 A	2,5 mm2 × 3
GWHD-24-NK3GO 220-	240 V ~ 50 Hz 20 A 4,0 mm		2 × 3
GWHD-28-NK3FO	220-240 V ~ 50 Hz	20 A	4,0 mm2 × 3

Installation

GWHD-18-NK3FO

GWHD-24-NK3G0

■ Elektrischer Anschluss GWHD-18-NK3F0

• Entfernen Sie den Griff am rechten Seitenblech des Außengerätes (eine Schraube).
• Entfernen Sie die Kabelschelle, schließen Sie das Stromkabel am Anschlusselement der Anschlussreihe an und befestigen Sie die Verbindung. Der Verteileranschluss muss mit dem Innengerät übereinstimmen.
• Befestigen Sie das Stromversorgungskabel mit Hilfe der Kabelklemme.
• Stellen Sie sicher, dass das Kabel gut befestigt ist.
• Montieren Sie den Griff.

▲Erdungsbedingungen

Da es sich bei Klimageräten um elektrische Geräte der Klasse 1 handelt, müssen sie extra geerdet werden.
Das gelb-grüne Kabel innerhalb des Gerätes ist speziell für die Erdung gedacht, deshalb darf es weder anderweitig verwendet, noch gekürzt werden!

Um dem Risiko eines elektrischen Schocks vorzubeugen, fixieren Sie das Kabel niemals mit Schrauben!

Der Erdungswiderstand muss den staatlichen Richtlinien GB17790 entsprechen.
Die benutzte Stromleitung muss sicher geerdet sein. Das Erdungskabel darf unter keinen Umständen mit folgenden Anlagen verbunden werden(!):

① Wasserleitung ② Gasleitung ③ Abwasserrohr ④ Andere von Fachleuten als unsicher eingestufte Anlagen.

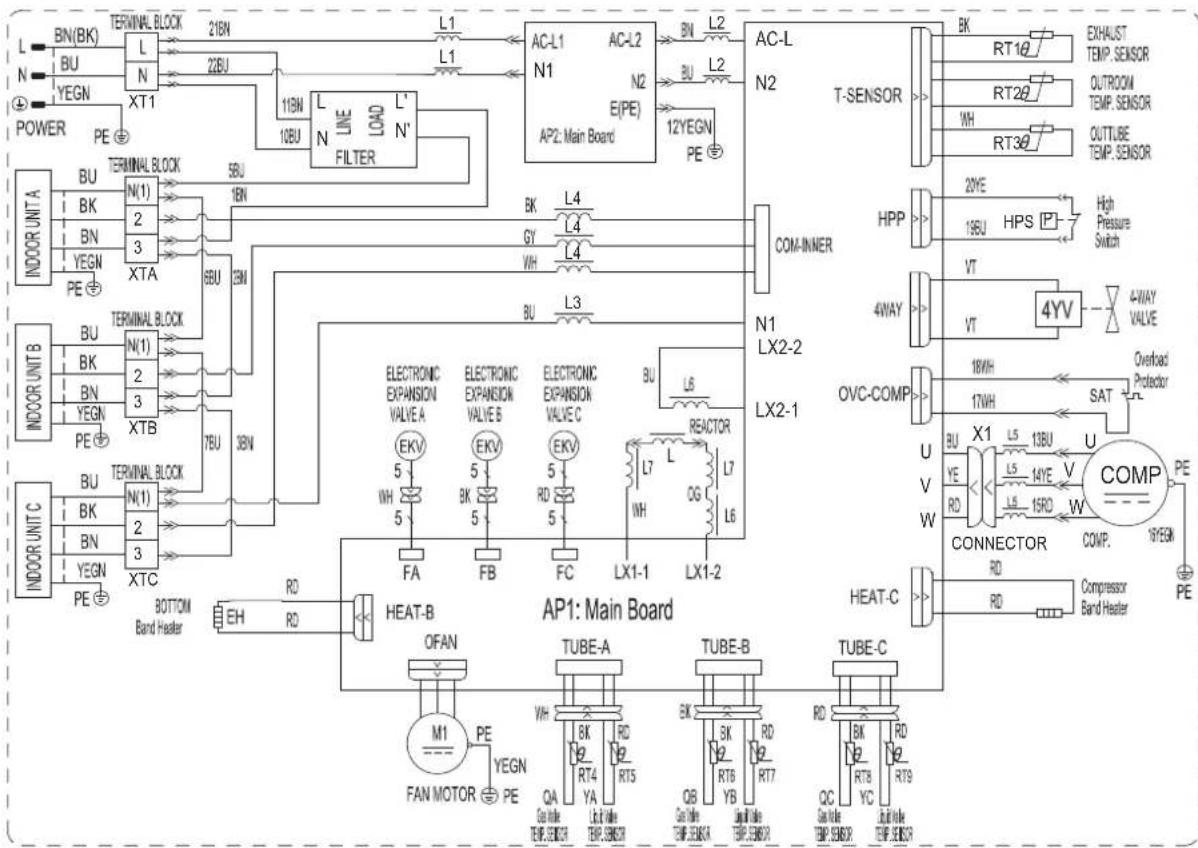

■ Elektrischer Anschluss GWHD-24-NK3G0

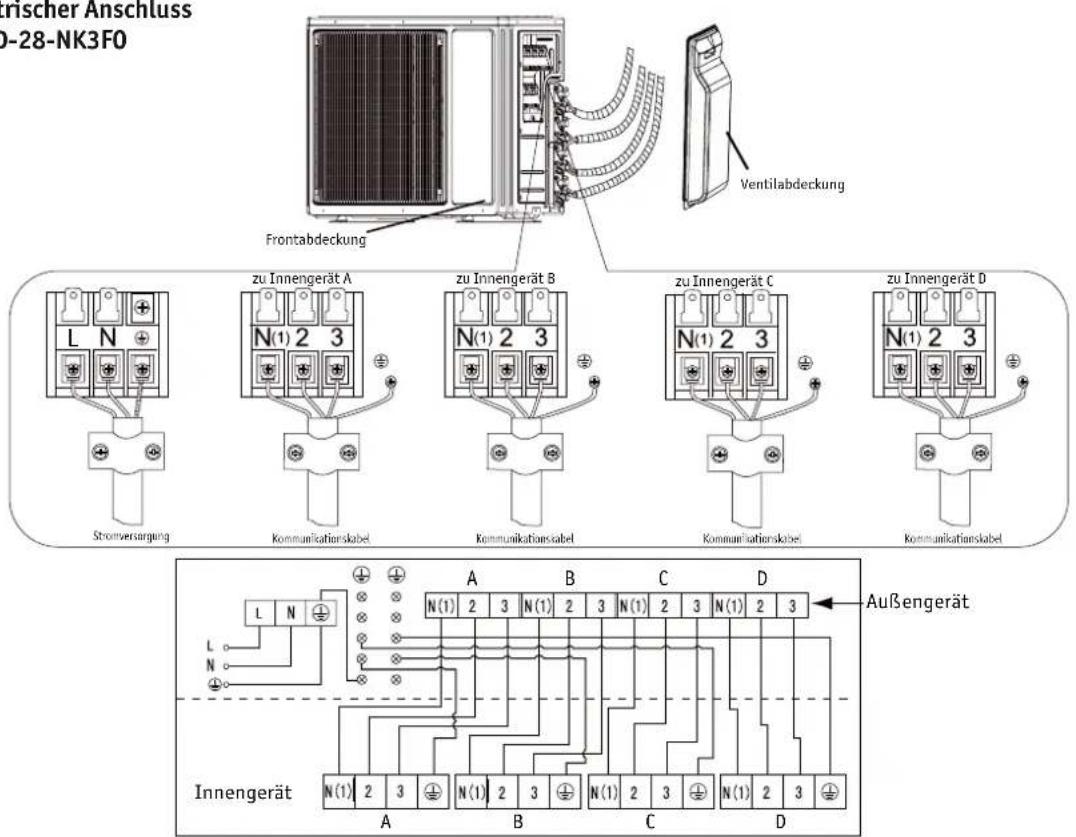

■ Elektrischer Anschluss GWHD-28-NK3FO

Installation

■ Erdungsbedingungen

Da es sich bei Klimageräten um elektrische Geräte der Klasse 1 handelt, müssen sie extra geerdet werden.
Das gelb-grüne Kabel innerhalb des Gerätes ist speziell für die Erdung gedacht, deshalb darf es weder anderweitig verwendet, noch gekürzt werden!
Um dem Risiko eines elektrischen Schocks vorzubeugen, fixieren Sie das Kabel niemals mit Schrauben!
■ Der Erdungswiderstand muss den staatlichen Richtlinien GB17790 entsprechen.
■ Die benutzte Stromleitung muss sicher geerdet sein. Das Erdungskabel darf unter keinen Umständen mit folgenden Anlagen verbunden werden(!):
① Wasserleitung ② Gasleitung ③ Abwasserrohr ④ Andere von Fachleuten als unsicher eingestufte Anlagen.

■ Kontrolle der Geräuschentwicklung

■ Bringen Sie das Klimagerät an einer gut belüfteten Stelle an, da sonst die Betriebsleistung vermindert, und/oder der Geräuschpegel steigen könnte.
■ Um Geräuschentwicklung durch Vibration vorzubeugen, installieren Sie das Gerät unbedingt auf einer festen Basis, von der Sie wissen, dass sie das Gewicht der Einheit tragen kann.

■ Wahl des Installationsortes

• Bitte montieren Sie das Gerät so, dass Nachbarn weder durch Abluft noch durch Geräusche gestört werden können.
  ■ Stellen Sie sicher, dass nichts den Luftauslass der Außeneinheit blockiert, da ansonsten schwächere Leistung und/oder ein höherer Geräuschpegel die Folge sein können.
  ■ Bei ungewöhnlicher Geräuschentwicklung während des Betriebs benachrichtigen Sie bitte umgehend Ihren Händler.

■ Montagezugehör

- Bitte sehen Sie für eine Auflistung des Montagezubehörs die Packlisten der jeweiligen Geräte ein.

Verbindung von Innen- und Außeneinheit

■ Verbinden der Rohrleitungen

• Richten Sie die Bördelseite des Kupferrohres mit der Mitte der Verschraubung aus. Ziehen Sie die Mutter an der Bördelseite manuell an.
• Verwenden Sie einen Drehmomentschlüssel zum Anziehen der Mutter an der Bördelseite.

Mutter RohrleitungRohrlei

Durchmesser Wandstärke (mm) Drehmoment
6,35 mm ≥	0,5 15-30 Nm
9,52 mm ≥	0,71 30-40 Nm
12,7 mm ≥	1 45-50 Nm
15,9 mm ≥	1 60-65 Nm

Schraubenschlüssel

Drehmomentschlüssel

• Der Biegewinkel des Rohres darf nicht zu groß sein, da das Rohr sonst knicken oder brechen kann. Bitte verwenden Sie eine Rohrbiegevorrichtung.
• Entfernen Sie die Endkappen der Rohrleitungen.
• Vermeiden Sie Späne beim Ablängen der Rohrleitungen, benutzen Sie einen Rohrschneider. Lötverbindungen führen Sie möglichst unter Schutzgas aus. Schützen Sie naheliegende Einbauteile gegen Hitze.
• Benutzen Sie einen Innensechskant-Schlüssel, um den Schieber des Flüssigkeitsventils um eine 1/4-Drehung zu öffnen Drehen Sie gleichzeitig die Spule mit einem Schraubendreher auf. Jetzt entweicht Gas aus dem Ventil.
• Gasförmiges Kältemittel wird angezeigt, nachdem das Gas für 15 Sekunden abgegeben wird. Jetzt schließen Sie sofort das Einwegventil und schrauben Sie die Kappe auf.
• Öffnen Sie die Spulen der Flüssigkeitsleitung sowie der Gasleitung vollständig.
• Ziehen Sie den Ventildeckel fest. Dann überprüfen Sie die Rohrverbindungen auf Undichtigkeiten.
• Benutzen Sie eine Vakuum-Pumpe, um das Rohrleitungssystem zu evakuieren.

Achtung: 1. Wenn Sie das Innengerät mit dem Rohrsystem verbinden, ziehen Sie nicht gewaltsam an den Verbindungen, so dass die Kapillare der Inneneinheit und andere Rohre nicht brechen und undicht werden können.

1. Das Verbindungsrohr wird durch die richtige Schelle gesichert. Es hält dem Gewicht des Gerätes nicht stand.

■ Isolation der Anschlussleitung

1. Um die Bildung von Kondensat an der Anschlussleitung sowie Undichtigkeiten zu vermeiden müssen die Rohrleitungen mit Wärmedämm-Materialien isoliert werden.
2. Die gemeinsame Verbindung zum Innengerät muss mit Wärmedämm-Material isoliert werden. Es darf keine Lücke zwischen dem isolierten Anschlussrohr und dem Gehäuse des Innengerätes entstehen.

Kältemittelleitungen

Kältemittel

1. Das Außengerät wird bereits vor dem Versand mit Kältemittel befüllt. Es muss kein Kältemittel nachgefüllt werden.
2. Überprüfen Sie die Gas- und Flüssigkeitsventile der Einheit; sie sollten dicht verschlossen sein.
3. Schließen Sie eine Vakuumpumpe an die Ventile der Außeneinheit an, um die Luft aus dem System abzusaugen. Gehen Sie nach folgendem Schema vor:

Modell	∅ Flüssigkeits-leitung	∅ Gasleitung	max. Rohrlänge	max. Höhenunterschied	Vorgefüllte Kältemittelmenge Rohrleitung
GWHD-18-NK3FO	2 x 6 mm	2 x 10 mm	25 m	10 m	10 - 15 m
GWHD-24-NK3GO	3 x 6 mm	2 x 10 mm 1 x 12 mm	70 m	10 m	50 - 70 m
GWHD-28-NK3FO	4 x 6 mm	3 x 10 mm 1 x 12 mm	70 m	10 m	50 - 70 m

1. Es besteht keine Notwendigkeit, Kältemittel nachzufüllen. Es kann jedoch erforderlich sein, dass die Füllmenge des Kältemittels angepasst werden muss. Wenn die tatsächliche Rohrlänge unter der in der Tabelle genannten Rohrlänge liegt, entnehmen Sie bitte 40 g/m.
   Beispiel: System mit GWHD 28 bei 30 Meter Kältemittelleitung. Rechnung: 50 m - 30 m = 20 m. 20 m x 40 g/m = 800 g. Es müssen 800 g Kältemittel entnommen werden.
2. Die Wandstärke der Rohrleitung sollte 0,5 - 1,0 mm betragen und für einen Druck von 6,0 MPa ausgelegt sein.
3. Je länger die Rohrleitung ist, desto geringer wird die Kühlwirkung und die Heizleistung.

■ Checkpunkte nach der Installation

Checkpunkte Probleme durch unsachgemäße Installat on Test
Ist das Gerät gewissenhaft installiert?	Die Einheit könnte herunterfallen, vibrieren, oder Lärm verursachen
Ist ein Gasleck ausgeschlossen?	Kann unzureichenden Kühl-, Heizeffekt zur Folge haben
Ist die Wärmeisolation ausreichend?	Kann Kondensation und Wasseraustritt zur Folge haben
Ist die Abwasserleitung einwandfrei?	Kann Kondensation und Wasseraustritt zur Folge haben
Stimmt die Stärke der Stromversorgung mit der erforderlichen überein?	Könnte Schmelzen einzelner Teile, sowie Brände verursachen
Sind Kabel und Rohre vorschriftsgemäß angeschlossen?	Könnte Schmelzen einzelner Teile, sowie Brände verursachen
Wurde das Gerät sicher geerdet? Überspannungsgefahr
Wurden die richtigen Kabel verwendet?	Könnte Schmelzen einzelner Teile, sowie Brände verursachen
Könnten die Luftein- und Auslässe behindert sein/werden?	Kann unzureichenden Kühl-, Heizeffekt zur Folge haben
Wurden die Rohrlängen und die Mengen der zusätzlichen Flüssigkeiten festgehalten?	Die Bestimmung der erforderlichen Größen könnte erschwert werden

■ Probelauf

1. Inspektion vor dem Probelauf

2. Prüfen Sie, ob das Gerät oder die zugehörigen Teile eventuelle Mängel durch Verpackung oder Transport aufweisen

3. Überprüfen Sie den korrekten Sitz der elektronischen Anschlüsse innerhalb der Einheiten und die korrekte Einstellung der Phase
4. Überprüfen Sie die korrekte Drehrichtung des Ventilators

5. Stellen Sie sicher, dass alle Prüfungsrelevaten Ventile geöffnet sind

6. Probelauf

7. Nachdem die oben stehende Überprüfung abgeschlossen ist, sollte der Probelauf von einem qualifizierten Techniker durchgeführt werden

8. Schliessen Sie die Einheit ans Netz an und betätigen Sie den Startknopf auf der Fernbedienung oder am Gerät selbst
9. Der äußere Lüfter, sowie der Kompressor sollten innerhalb einer Minute komplett gestartet sein
10. Falls nach Einschalten des Kompressors ungewöhnliche Geräusche auftreten sollten, schalten Sie das Gerät sofort ab und führen Sie eine Inspektion durch.

Wartung

Achtung:

• Schalten Sie vor der Reinigung unbedingt den Strom aus, um einen elektrischen Schock zu vermeiden!
• Reinigen Sie das Gerät nicht feucht, um einen elektrischen Schock zu vermeiden!

Achtung:

• Aggressive Flüssigkeiten wie Verdünner oder Benzole können die äußere Verkleidung der Einheit beschädigen!
• Um äußere Deformationen zu verhindern, reinigen Sie die Einheit nicht mit Wasser über 45°C!
• Setzen Sie die Filter keinesfalls offenem Feuer aus, da es zum Brand kommen könnte!

■ Vor der Nutzungssaison zu beachten

• Überprüfen Sie, ob die Luftein- und Auslässe der Geräte frei sind
• Überprüfen Sie die Erdung der Geräte
• Überprüfen Sie die Batterien der Fernbedienungen
• Überprüfen Sie die korrekte Installation der Luftfilter
• Überprüfen Sie, ob alles korrekt installiert ist. Bei Auffälligkeiten kontaktieren Sie das Service Center
• Um einen sauberen Start nach langer Abschaltzeit zu gewährleisten, schalten Sie den „ON“-Schalter bitte 8 Stunden vor Inbetriebnahme ein

■ Wartung nach der Nutzungssaison

• Reinigen Sie die Filter und Außenteile aller Einheiten
• Trennen Sie die Stromverbindung der Einheiten
• Befreien Sie das Außengerät von Staub und anderen Verunreinigungen
• Bedecken Sie etwaige Roststellen auf der Außeneinheit mit einem geeigneten Lack o.Ä.

Für genauere Wartungsschritte zu spezifischen Modellen von Inneneinheiten, lesen Sie bitte die dazugehörigen Anweisungen im jeweiligen Handbuch.

Problemlösungen

▲Achtung:

• Falls irgendwann während des Betriebes eine anormale Situation eintreten sollte, schalten Sie das Gerät bitte umgehend ab und kontaktieren Sie unser Service Center.
• Lassen Sie Reparaturen nur von Fachpersonal durchführen! Eigenmächtiges Handeln kann zu schweren Verletzungen führen!

■ Überprüfen Sie bitte erst folgende Punkte bevor Sie uns kontaktieren:

	UrsacheProblem Problemlösung
Die Einheit läuft nicht	Sicherung defekt/herausgesprungen	Sicherung ersetzen/reaktivieren
	Stromausfall	Einheit neu starten, wenn Strom wiederhergestellt ist
	Nicht mit dem Netz verbunden Mit dem	Stromnetz verbinden
	Batterien der Fernbedienung sind leer Batterien ersetzen
	Fernbedienung ausser Reichweite In Reichweite begeben (ca. 8m)
Einheit stoppt direkt nach Start	Luftein/-auslass blockiert (außen) Behinderungen beseitigen
Anormale Heizung/Kühlung	Luftein/-auslass blockiert (innen) Behinderungen beseitigen
	Temperatur falsch eingestellt Angemessene Temperatur einstellen
	Ventilatorgeschwindigkeit zu niedrig	Angemessene Geschwindigkeit einstellen
	Windrichtung ist falsch Windrichtung einstellen
	Türen oder Fenster sind geöffnet Offene	Türen/Fenster schließen
	Direkte Sonneneinstrahlung Jalousien o.ä. schließen
	Zu viele Personen im Raum
	Zu viele Wärmequellen im Raum	Wärmequellen reduzieren
	Filter durch Verschmutzungen blockiert	Filter reinigen

Achtung:

Falls sich die Probleme nicht durch die oben aufgeführten Punkte beheben lassen, kontaktieren Sie bitte unser Service Center

■ Folgende Erscheinungen sind keine Fehlfunktionen des Geräts:

„Fehlfunktion“		Grund
Die Einheit läuft nicht	Einheit wurde direkt nach Ausschalten neu gestartet	Der Überspannungsschutz lässt einen Neustart erst nach 3 Minuten wieder zu
	Gerät ist eingeschaltet Einheit läuft 1 Minute in Wartestellung
Es kommt Nebel aus dem Gerät	Bei Kühlung	Feuchte Innenluft wird schnell abgekühlt
Lärm ensteht	Ein kurzes Knacken ist direkt nach dem Einschalten zu hören	Elektrischer Funke bei Initialzündung des Systems
	Stetiges Geräusch während Kühlvorgang	Geräusch des Luftgemisches innerhalb des Gerätes
	Es gibt ein Geräusch bei An- oder Abschalten des Gerätes	Geräusch des Luftgemisches
	Durchgehendes Geräusch im oder nach Betrieb	Geräusch der Absaug- oder Abwassereinheit
	Knackendes Geräusch im oder nach Betrieb	Geräusch verursacht durch Ausdehnung einzelner Teile
Staub kommt aus der Einheit	Staub kommt aus dem Innengerät	Gerät wurde lange Zeit nicht betrieben
Die Luft aus der Einheit riecht seltsam	Bei Betrieb	Der Geruch des Raumes wird von der Einheit wieder ausgegeben

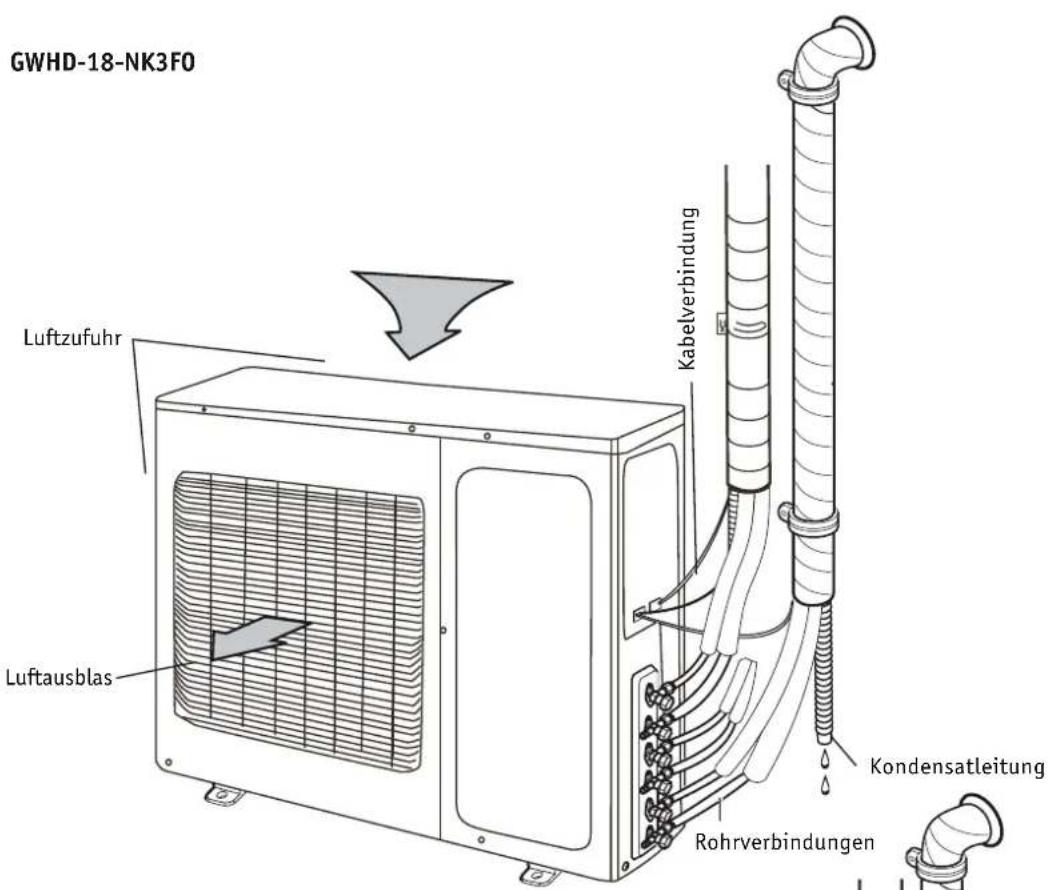

Installation der Außeneinheit

Vor der Installation zu beachten:

Um einen einwandfreien Betrieb des Außengerätes sicherzustellen, sollten Sie bei der Standortwahl folgendes beachten:

Montieren Sie das Gerät so, dass keine Luft zurückgeworfen wird (z.B. von nahen Wänden), und lassen Sie genug Platz für mögliche Reparaturen.
Der Standort der Außeneinheit sollte hinreichend belüftet sein, um einen reibungslosen Luftaustausch zu gewährleisten. Achten Sie darauf, dass die Luft Ein- und Auslässe nicht verdeckt sind.
■ Stellen Sie sicher, dass die Haltevorrichtungen das Gewicht der Einheit tragen können und das weder durch Vibrationen, noch durch Abluft oder Geräusche Störungen der Umwelt entstehen können.
■ Heben Sie die Einheit im dafür vorgesehenen Loch an. Heben Sie mit Bedacht und achten Sie darauf, keine Metallteile zu beschädigen, da sonst Rost auftreten könnte.
■ Wenn irgend möglich, setzen Sie das Gerät nicht direktem Sonnenlicht aus.
Achten Sie darauf, dass Regen- und Schmelzwasser problemlos ablaufen können.
■ Wählen Sie den Installationsort so, dass die Anlage nicht von Schnee zugedeckt werden kann.
Lagern Sie das Gerät auf Gummidämpfern oder Federn, um Vibrationen entgegenzuwirken.
Der Umfang der Installation sollte gemäß den Vorgaben in diesem Handbuch durchgeführt werden.
Das Gerät ist von geschultem Fachpersonal zu montieren.

■ Leistungsstufen und Leistungs-Codes

		Leistungs-CodeLeistungsstufe
Inneneinheit	09	25
	12	35
	18	50
	21	60
	24	71
Außeneinheit	36	100
	42	120

1. Mit einem Außengerät der Leistungsstufe 36 können bis zu vier Innengeräte betrieben werden, während mit einem Außengerät der Leistungsstufe 42 fünf Innengeräte betrieben werden können.
2. Die Summe der Leistungs-Codes der Inneneinheiten sollte 50% - 150 % unter der des Außengerätes liegen.

■ Zulässige Längen der Kältemittelleitungen

				Kältemittelleitungzulässige Länge
		36	42 36 42
Gesamtlänge (m)		70 80 L		1+L2+L3+L4	L1+L2+L3+L4+L5
Max. Länge für Einzelgerät (m)		20 25		Lx
max. Inst.Höhe	Innen- und Außengerät	15 15		H1
	Außen- und Innengerät	7,57,5		H2

■ Durchmesser der der Kältemittelleitungen

Leistungsstufe des Innengerätes	Gasleitung (mm)	Flüssigkeitsleitung (mm)
09, 12	9,52	6,35
18	12,7	6,35
21, 24	15,9	9,52

■ Spezifikationen und Hinweise für die Rohrverbindungen

1. Hinweis zur Installation:

Berücksichtigen Sie bei der Installation des Außengerätes den notwendigen Raum für die anzuschließenden Rohrverbindungen. Die Ausmaße entnehmen Sie bitte der folgenden Zeichnung sowie der Tabelle.

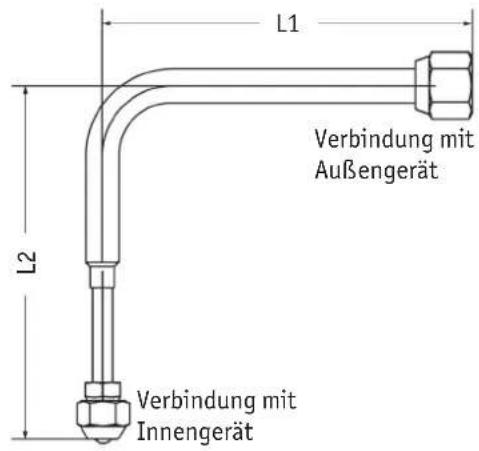

Seriennummer	Durchmesser (1→2) (mm)	Größe L1 (mm)	Größe L2 (mm)	Menge
1	∅ 6,35 → 9,52	79 88 2
2	∅ 12,7 → 9,52	113 118 2
3	∅ 12,7 → 15,9	113 123 2
4	∅ 9,52 → 6,35	111 141 1
5	∅ 15,9 → 9,52	176 165 1
6	∅ 9,52 → 12,7	111 95 1
7	∅ 15,9 → 12,7	176 133 1

Achtung:

Nachdem die Rohre mit Schutzmaterialien umwickelt wurden dürfen sie nicht weiter gebogen werden, da sie sonst leicht reißen und brechen können.

3. Isolieren der Rohrleitungen

(1) Benutzen Sie Klebeband um das Anschlussrohr mit den Kabeln zu bündeln. Um Schäden durch Kondensatbildung zu vermeiden, trennen Sie das Abflussrohr vom Anschlussrohr und den und den Kabeln.
(2) Benutzen Sie ein wärmedämmendes Klebeband um die Rohrleitungen komplett zu isolieren und achten Sie darauf, dass die Umwicklungen die vorheigen jeweils etwa zur Hälfte abdecken.
(3) Die isolierten Rohrleitungen müssen mit Rohrschellen an der Wand befestigt werden.

Achtung:

(1) Wickeln Sie das Band nicht zu eng, um die Isolationswirkung nicht zu beeinträchtigen. Stellen Sie sicher, dass der Kondensatabfluss separat verlegt ist.
(2) Nachdem die Isolation abgeschlossen ist, dichten Sie den Mauerdurchbruch mit geeignetem Material ab und verhindern Sie, dass Regenwasser oder Zugluft in den Raum gelangen können.

Probelauf

■ Checkpunkte nach der Installation

Checkpunkte Probleme durch unsachgemäße Installat on Test
Ist das Gerät gewissenhaft installiert?	Die Einheit könnte herunterfallen, vibrieren, oder Lärm verursachen
Ist ein Gasleck ausgeschlossen?	Kann unzureichenden Kühl-, Heizeffekt zur Folge haben
Ist die Wärmeisolation ausreichend?	Kann Kondensation und Wasseraustritt zur Folge haben
Ist die Abwasserleitung einwandfrei?	Kann Kondensation und Wasseraustritt zur Folge haben
Stimmt die Stärke der Stromversorgung mit der erforderlichen überein?	Könnte Schmelzen einzelner Teile, sowie Brände verursachen
Sind Kabel und Rohre vorschriftsgemäß angeschlossen?	Könnte Schmelzen einzelner Teile, sowie Brände verursachen
Wurde das Gerät sicher geerdet? Überspannungsgefahr
Wurden die richtigen Kabel verwendet?	Könnte Schmelzen einzelner Teile, sowie Brände verursachen
Könnten die Luftein- und Auslässe behindert sein/werden?	Kann unzureichenden Kühl-, Heizeffekt zur Folge haben
Wurden die Rohrlängen und die Mengen der zusätzlichen Flüssigkeiten festgehalten?	Die Bestimmung der erforderlichen Größen könnte erschwert werden

■ Probelauf

1. Inspektion vor dem Probelauf

2. Prüfen Sie, ob das Gerät oder die zugehörigen Teile eventuelle Mängel durch Verpackung oder Transport aufweisen

3. Überprüfen Sie den korrekten Sitz der elektronischen Anschlüsse innerhalb der Einheiten und die korrekte Einstellung der Phase
4. Überprüfen Sie die korrekte Drehrichtung des Ventilators

5. Stellen Sie sicher, dass alle Prüfungsrelevaten Ventile geöffnet sind

6. Probelauf

7. Nachdem die oben stehende Überprüfung abgeschlossen ist, sollte der Probelauf von einem qualifizierten Techniker durchgeführt werden

8. Schliessen Sie die Einheit ans Netz an und betätigen Sie den Startknopf auf der Fernbedienung oder am Gerät selbst
9. Der äußere Lüfter, sowie der Kompressor sollten innerhalb einer Minute komplett gestartet sein
10. Falls nach Einschalten des Kompressors ungewöhnliche Geräusche auftreten sollten, schalten Sie das Gerät sofort ab und führen Sie eine Inspektion durch.

Wirkungsweise der Klimaanlage

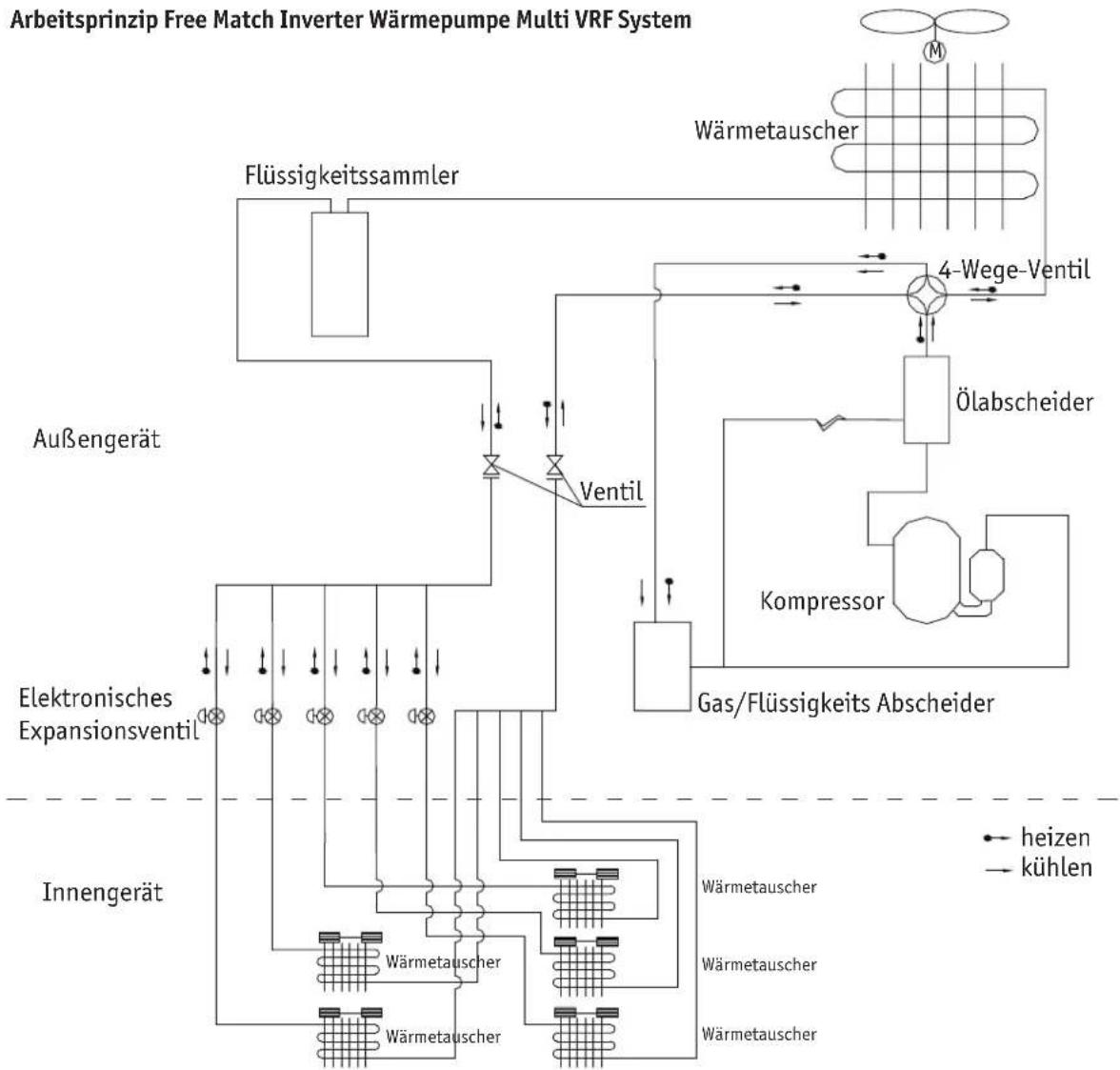

■ Arbeitsprinzip Free Match Inverter Wärmepumpe Multi VRF System

Einmal eingeschaltet, beginnt die Einheit zu arbeiten. Während des Kühlungsvorgangs wird das kühle Niedrigdruckluftgemisch der inneren Wärmetauscher vom Kompressor in ein heisses Luftgemisch mit hohem Druck umgewandelt, welches sich beim Eintritt in den Wärmetauscher der Außeneinheit durch Wärmeabgabe verflüssigt und zu Kälteflüssigkeit wird. Die Flüssigkeit widerrum wird wieder in alle mit der Außeneinheit verbundenen Inneneinheiten geleitet und durch den hier vorhandenen Wärmetauscher abgekühlt, was kalte Luft freisetzt, welche zur Kühlleistung des Gerätes verwendet wird.

Beim Erwärmungsvorgang wird dieser Kreislauf umgekehrt, sodass die Inneneinheit mit warmer Luft versorgt wird, die in den zu erwärmenden Bereich abgegeben werden kann.

Teile und Komponenten

■ Systemstruktur

Die DC inverter multi VRF Klimaanlage besteht aus einem Außengerät und bis zu 5 Innengeräten. Die verwendeten Inneneinheiten können verschiedenen Typen (s. o.) angehören. Alle stehenden und wandmontierten Einheiten werden ausschließlich per Fernbedienung bedient; alle anderen Typen können per Fernbedienung oder direkt am Gerät bedient werden. Wenn eine der angeschlossenen Inneneinheiten gestartet wird, beginnt automatisch auch das Außengerät den Betrieb.

Werden alle mit dem System verbundenen Innengeräte ausgeschaltet, so schaltet sich auch das Außengerät automatisch ab.

Wartung

Achtung:

• Schalten Sie vor der Reinigung unbedingt den Strom aus, um einen elektrischen Schock zu vermeiden!
• Reinigen Sie das Gerät nicht feucht, um einen elektrischen Schock zu vermeiden!

Achtung:

• Aggressive Flüssigkeiten wie Verdünner oder Benzole können die äußere Verkleidung der Einheit beschädigen!
• Um äußere Deformationen zu verhindern, reinigen Sie die Einheit nicht mit Wasser über 45°C!
• Setzen Sie die Filter keinesfalls offenem Feuer aus, da es zum Brand kommen könnte!

■ Vor der Nutzungssaison zu beachten

• Überprüfen Sie, ob die Luftein- und Auslässe der Geräte frei sind
• Überprüfen Sie die Erdung der Geräte
• Überprüfen Sie die Batterien der Fernbedienungen
• Überprüfen Sie die korrekte Installation der Luftfilter
• Überprüfen Sie, ob alles korrekt installiert ist. Bei Auffälligkeiten kontaktieren Sie das Service Center
• Um einen sauberen Start nach langer Abschaltzeit zu gewährleisten, schalten Sie den „ON“-Schalter bitte 8 Stunden vor Inbetriebnahme ein

■ Wartung nach der Nutzungssaison

• Reinigen Sie die Filter und Außenteile aller Einheiten
• Trennen Sie die Stromverbindung der Einheiten
• Befreien Sie das Außengerät von Staub und anderen Verunreinigungen
• Bedecken Sie etwaige Roststellen auf der Außeneinheit mit einem geeigneten Lack o.Ä.

Für genauere Wartungsschritte zu spezifischen Modellen von Inneneinheiten, lesen Sie bitte die dazugehörigen Anweisungen im jeweiligen Handbuch.

Problemlösungen

Störung	Haupt-Kontrollanzeige des Außengerätes						Adapter Display	Kompressor-Platine			Ventilator-Platine
	LED1	LED2	LED3	LED4	LED5	LED6	Anzeige digital	LED1 (rot)	LED2 (gelb)	LED3 (grün)	LED1 (rot) regelmäßiges Blinken
Normalbetrieb	○●	●●	○○				ON	◎	●●		1
falsche Kodierung	○	●	◎	●	◎	○	----
Hochdruck-Schutz des Kompressors	◎	●●	●		◎	○	E1---
Niederdruck-Schutz des Kompressors	●	◎	●●		◎	○	E3---
Ablufttemperatur-Schutz des Kompressors	◎	◎	●	●	◎	○	E4---
Überstrom-Schutz	●	●	◎	●	◎	○	E5---
mangelhafter Schutz Kältemittel	●	○	◎◎◎			○	E3---
Kommunikationsstörung zwischen Slave- und Master-Modul (Display)	◎	●	◎	●	◎	○	----
Kommunikationsfehler von Invertersteuereinheit zum Hauptregler	◎	●●●	●○○				E5	●	◎	◎	-
zu hohe Temperatur des Registers	◎	○○○			◎	○	E5	○	◎	○	-
Anomalie des Register-Sensors	○	○	◎	○	◎	○	E5	●	◎	○	-
Fehlerstromerkennung oder Schaltungsfehler vom Sensor	○	◎	○	○	◎	○	E5	◎	◎	○	-
blockierter Rotor	◎	○○●			◎	○	E5---
aktueller Schutz des Kompressors	◎	○	◎	○	◎	○	E5	◎◎◎			-
zu hohe Spannung	○○○○				◎	○	E5	◎	◎	●	-
zu geringe Spannung	○	◎	◎	○	◎	○	E5	◎	◎	●	-
anormales IPM	○○○			◎	◎	○	E5	◎	●	◎	-
Desynchronisation des Motors	●●○●				◎	○	E5	◎	○	○	-
Überdrehzahl	●○○			◎	◎	○	E5	◎	○	◎	-
Phasenverlust	◎	●○●			◎	○	E5	○●○			-
Temperaturabweichung	○●○			◎	◎	○	E5	○	◎	◎	-
Wechselspannung-Schütz	●●○			◎	◎	○	E5	●	○	◎	-
Sensorverbindung	◎	○	○	◎	◎	○	E5	○	○	◎	-
Umgebungstemperatur Sensor auf der Platine	○	●	◎	○	◎	○	E5	◎	●	○	-
Startfehler	○○○●				◎	○	E5	○	◎	●	-
Wechselspannung-Überspannungsschutz	●	○	◎	○	◎	○	E5---
anormales PFC	●○○●				◎	○	E5---
Antrieb Modul zurückgesetzt	○●○●				◎	○	E5---
Anomalie der Festfrequenz des Kompressors	○	◎	○	●	◎	○	E5---

Problemlösungen

Störung	Haupt-Kontrollanzeige des Außengerätes						Adapter Display	Kompressor-Platine			Ventilator-Platine
	LED1	LED2	LED3	LED4	LED5	LED6	Anzeige digital	LED1 (rot)	LED2 (gelb)	LED3 (grün)	LED1 (rot) regelmäßiges Blinken
Lüftermodul Schutz	○ ○	● ○				◎	○	----	2
anormale Steuerspannung des Lüfters	● ○	● ○				◎	○	----	4
anormaler Antriebsstrom des Lüfters	◎	○ ●	○			◎	○	----	3
Lüfter-Überhitzungsschutz	○ ●	● ○				◎	○	----	6
Kommunikationsstörung zwischen Lüfterantrieb und Regler	○	◎	◎	●		◎	○	----	5
Kommunikationsfehler zwischen Innen- und Außengerät	●	◎	◎	●		◎	○	E6 - - -
Abtauung (normal, kein Fehler)	◎◎	◎			●	◎	○	----
Öl-Rückführung (normal, kein Fehler)	◎	○	◎◎	◎			○	----
Ölstand (normal, kein Fehler)	○	◎◎	◎◎				○	----
Online Test	● ○	● ●	○ ○					----
Fehler Außenluft-Temperaturfühler	● ●	●			◎	◎	○	F4 - - -
Fehler Temperaturfühler Außenbereich Registereingang	◎	● ●			◎	◎	○	F5 - - -
Fehler Außenbereich Register mittlerer Sensor	◎	○ ○	●			◎	○	F6 - - -
Fehler Temperaturfühler Außenbereich Registerausgang	◎	◎	●		◎	◎	○	F7 - - -
Fehler variable Frequenz Abluftfühler	◎	●		◎◎	◎		○	F9 - - -
Fehler feste Frequenz 1 Abluftfühler	● ●			◎◎	◎		○	F8 - - -
Fehler festeFrequenz 2 Abluftfühler	○	●		◎◎	◎		○	F8 - - -
Fehler variable Frequenz Überwachung	◎	● ●	○			◎	○	F9 - - -
Fehler feste Frequenz 1 Überwachung	○	◎	●		○	◎	○	----
Fehler feste Frequenz 2 Überwachung	●	◎	●		○	◎	○	----
Fehler Hochdruck-Fühler	◎◎	◎			○	◎	○	Fc - - -
Fehler Niederdruck-Fühler	◎	◎	○		○	◎	○	Fd - - -
Unterschied zwischen erkannten Kodierungen und Anzahl der Module	○	○	◎	●		◎	○	----
Stopp der Einheit wegen Fehler in anderen Modulen	●	○	◎	●		◎	○	----

Hinweis: ◎ blinkt auf; ● Anzeige aus; ○ Anzeige leuchtet auf

Problemlösungen

Achtung:

• Falls irgendwann während des Betriebes eine anormale Situation eintreten sollte, schalten Sie das Gerät bitte umgehend ab und kontaktieren Sie unser Service Center.
• Lassen Sie Reparaturen nur von Fachpersonal durchführen! Eigenmächtiges Handeln kann zu schweren Verletzungen führen!

■ Überprüfen Sie bitte erst folgende Punkte bevor Sie uns kontaktieren:

	UrsacheProblem Problemlösung
Die Einheit läuft nicht	Sicherung defekt/herausgesprungen	Sicherung ersetzen/reaktivieren
	Stromausfall	Einheit neu starten, wenn Strom wiederhergestellt ist
	Nicht mit dem Netz verbunden Mit dem	Stromnetz verbinden
	Batterien der Fernbedienung sind leer Batterien ersetzen
	Fernbedienung ausser Reichweite In Reichweite begeben (ca. 8m)
Einheit stoppt direkt nach Start	Luftein/-auslass blockiert (außen) Behinderungen beseitigen
Anormale Heizung/Kühlung	Luftein/-auslass blockiert (innen) Behinderungen beseitigen
	Temperatur falsch eingestellt Angemessene Temperatur einstellen
	Ventilatorgeschwindigkeit zu niedrig	Angemessene Geschwindigkeit einstellen
	Windrichtung ist falsch Windrichtung einstellen
	Türen oder Fenster sind geöffnet Offene	Türen/Fenster schließen
	Direkte Sonneneinstrahlung Jalousien o.ä. schließen
	Zu viele Personen im Raum
	Zu viele Wärmequellen im Raum	Wärmequellen reduzieren
	Filter durch Verschmutzungen blockiert	Filter reinigen

Achtung:

Falls sich die Probleme nicht durch die oben aufgeführten Punkte beheben lassen, kontaktieren Sie bitte unser Service Center

■ Folgende Erscheinungen sind keine Fehlfunktionen des Geräts:

„Fehlfunktion“		Grund
Die Einheit läuft nicht	Einheit wurde direkt nach Ausschalten neu gestartet	Der Überspannungsschutz lässt einen Neustart erst nach 3 Minuten wieder zu
	Gerät ist eingeschaltet Einheit läuft 1 Minute in Wartestellung
Es kommt Nebel aus dem Gerät	Bei Kühlung	Feuchte Innenluft wird schnell abgekühlt
Lärm ensteht	Ein kurzes Knacken ist direkt nach dem Einschalten zu hören	Elektrischer Funke bei Initialzündung des Systems
	Stetiges Geräusch während Kühlvorgang	Geräusch des Luftgemisches innerhalb des Gerätes
	Es gibt ein Geräusch bei An- oder Abschalten des Gerätes	Geräusch des Luftgemisches
	Durchgehendes Geräusch im oder nach Betrieb	Geräusch der Absaug- oder Abwassereinheit
	Knackendes Geräusch im oder nach Betrieb	Geräusch verursacht durch Ausdehnung einzelner Teile
Staub kommt aus der Einheit	Staub kommt aus dem Innengerät	Gerät wurde lange Zeit nicht betrieben
Die Luft aus der Einheit riecht seltsam	Bei Betrieb	Der Geruch des Raumes wird von der Einheit wieder ausgegeben

Beschreibungen

Kältemittelrückgewinnung

Das Kältemittel kann sowohl aus dem Innen- als auch aus dem Außengerät zurück gewonnen werden. Aus dem Außengerät: Das Kältemittel kann entnommen werden durch lang anhaltenden Druck auf „SW3“. Aus dem Innengerät: Wenn das Gerät im Betriebsmodus COOL läuft, ist es innerhalb von fünf Minuten möglich, durch dreimaliges Drücken der LIGHT-Taste auf der IR-Fernbedienung, innerhalb von drei Sekunden mit der Anzeige „FO“, Kältemittel zurück zu gewinnen.

Beenden der Kältemittelrückgewinnung

Der Vorgang wird beendet durch lang anhaltenden Druck auf „SW3“, durch ein Signal auf der Fernbedienung.

■ Erzwungenes Abtauen

Wählen der Funktion: Das Innengerät ist im Betriebsmodus Heizen bei 16° C. Der Abtauvorgang wird gestartet durch dreimaliges Drücken der „+“ oder der „-“ Tasten innerhalb von fünf Sekunden.

■ Umschalten des Abtaumodus

Ist das Gerät im „Off“-Status und „H1“ wird im Display der Fernbedienung nicht angezeigt, schaltet es in den Abtaumodus 1, wenn es über die IR-Fernbedienung zurück geschaltet wird. Ist das Gerät im „Off“-Status und „H1“ wird im Display der Fernbedienung angezeigt, schaltet es in den Abtaumodus 2, wenn es über die IR-Fernbedienung zurück geschaltet wird. Ist das Gerät im „Off“-Status, kann zwischen Abtaumodus 1 und 2 durch gleichzeitiges Drücken der Tasten „Mode“ und „Blow“ umgeschaltet werden.

■ Betriebstemperaturen

	Innen Außen
	Trockenkugel (°C)	Feuchtkugel (°C)	Trockenkugel (°C)	Feuchtkugel (°C)
Kühlmodus	27	19	35	24
Max. Kühlung	32	23	48	26
Min. Kühlung	21	15	18	-
Heizmodus	20	15	7	6
Max. Heizung	27	-	24	18
Min. Heizung	20	15	-15	-16

1. Die Heiz- bzw. Kühlleistung sowie die Geräuschentwicklung sind vor dem Versand des Gerätes gemessen worden.
2. Alle Parameter sind zuvor unter Betriebsbedingungen geprüft und gemessen worden. Sollten Abweichungen im Betrieb festgestellt werden, müssen diese entsprechend den Angaben auf dem Typenschild des Gerätes korrigiert werden.
3. Die Heizleistung des Innengerätes umfasst nur die Leistung der Wärmepumpe, nicht die der zusätzlichen elektrischen Heizung.
