AMNH24GTHF0 - Klimaanlage LG - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG AMNH24GTHF0 LG

Bitte lesen Sie diese Bedienungsanleitung vor dem Betrieb des Gerätes aufmerksam durch und bewahren Sie es zum späteren Nachschlagen auf.

TYP: KASSETTEN

AIO64

KZ.7500561

001

003

Sicherheitshinweise......3

Betriebsanleitungen......6

Wartung und Service .....24

FÜR IHRE AUFZEICHNUNGEN

Tragen Sie hier die Modell- und Seriennummer ein:

Modell-Nr.

Seriennr.

Diese Nummern finden Sie auf einem Etikett an der Seite jedes Gerätes.

Händlername

Kaufdatum

■ Heften Sie den Kaufbeleg an diese Seite, um das Kaufdatum bei einem evtl. Garantiefall zu belegen.

Hier finden Sie eine Reihe hilfreicher Tipps zum ordnungsgemäßen Einsatz und zur Wartung des Klimagerätes. Durch eine sorgsame Behandlung des Gerätes können Sie während der gesamten Lebensdauer viel Zeit und Geld sparen. In der Tabelle mit Tipps zur Störungsbehebung finden Sie viele Tipps zur Störungsbehebung Wenn Sie sich im Störungsfall zuerst an die Tabelle mit Tipps zur Störungsbehebung halten, ersparen Sie sich u.U. einen Service-Anruf.

VORSICHT

• Setzen Sie sich zur Reparatur bzw. zur Wartung dieses Gerätes mit einem autorisierten Service-Techniker in Verbindung.
• Kontaktieren Sie zur Montage dieses Gerätes einen Monteur.
• Das Klimagerät darf ohne Aufsicht nicht durch Kleinkinder oder behinderte Personen betrieben werden.
• Kleinkinder sollten beaufsichtigt werden, um sicherzustellen, dass das Klimagerät nicht zum Spielen verwendet wird.
• Wenn das Netzkabel ersetzt werden muss, sollten diese Arbeiten nur von autorisiertem Personal vorgenommen und es sollten nur Original-Ersatzteile verwendet werden.
• Die Montage muss durch qualifiziertes und autorisiertes Personal gemäß den nationalen elektrischen Bestimmungen erfolgen.

Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden.

■ Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen. Die Schweregrade werden durch folgende Symbole gekennzeichnet.

WARNUNG

Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer Verletzungen.

VORSICHT

Dieses Symbol bedeutet Verletzungsgefahr oder Gefahr von Beschädigungen von Eigentum.

■ Die Bedeutung von Symbolen in diesem Handbuch lauten wie folgt.

Darf nicht ausgeführt werden.

Die Anleitung sollte befolgt werden.

WARNUNG

■ Montage

Keinen defekten Überlastungsschalter oder Überlastungsschalter mit zu geringer Leistung verwenden. Gerät nur in einem dedizierten Schaltkreis betreiben.

- Es besteht Feuer- oder Stromschlaggefahr.

Elektrischen Anschlüsse nur vom Händler, Verkäufer, einem qualifizierten Elektriker oder Service-Center durchführen lassen.

- Gerät nicht auseinander bauen oder reparieren. Es besteht Feuer- oder Stromschlaggefahr.

Das Gerät muss immer geerdet werden.

- Es besteht Feuer- oder Stromschlaggefahr.

Blende und Abdeckung des Reglerkastens gut befestigen.

Immer einen dedizierten Schaltkreis und Überlastungsschalter verwenden.

Eine Sicherung mit ordnungsgemäßer Nennleistung verwenden.

- Es besteht Feuer- oder Stromschlaggefahr.

- Unsachgemäße Anschlüsse oder Montage bergen Feuer- oder Stromschlaggefahr.

- Es besteht Feuer- oder Stromschlaggefahr.

Netzkabel nicht verändern oder verlängern.

Das Gerät niemals selbst (vom Kunden) montieren, entfernen oder neu installieren.

Das Gerät vorsichtig auspacken und montieren.

- Es besteht Feuer- oder Stromschlaggefahr.

- Es besteht Feuer-, Stromschlag-, Explosions- oder Verletzungsgefahr.

- Scharfe Kanten bergen Verletzungsgefahr. Besonders auf Gehäusekanten und Lamellen des Kondensators und Verdampfers achten.

Zur Montage immer den Händler oder ein qualifiziertes Service-Center verständigen.	Gerät nicht auf einem defekten Standfuß montieren.	Der Montageort sollte im Laufe der Zeit nicht instabil werden.
Es besteht Feuer-, Stromschlag-, Explosions- oder Verletzungsgefahr.	Es besteht die Gefahr von Verletzungen, Unfällen und Beschädigungen des Gerätes.	Bei einem instabilen Montageort könnte das Klimagerät herunterfallen und Sachbeschädigungen, Geräteausfälle und Verletzungen verursachen.
■ Betrieb
Das Klimagerät sollte bei extrem hoher Luftfeuchtigkeit oder bei geöffneten Türen/Fenstern nicht lange betrieben werden.	Das Netzkabel darf während des Betriebs nicht herausgezogen oder beschädigt werden.	Keine Gegenstände auf das Netzkabel stellen.
Feuchtigkeit könnte kondensieren und Möbel befeuchten oder beschädigen.	Es besteht Feuer- oder Stromschlaggefahr.	Es besteht Feuer- oder Stromschlaggefahr.
Netzstecker während des Betriebs nicht einstecken oder abziehen.	Gerät niemals mit feuchten Händen berühren (betreiben).	Keine Heizkörper oder andere Geräte in der Nähe des Netzkabels aufstellen.
Es besteht Feuer- oder Stromschlaggefahr.	Es besteht Feuer- oder Stromschlaggefahr.	Es besteht Feuer- und Stromschlaggefahr.
Es darf kein Wasser in elektrische Bauteile gelangen.	Keine brennbaren Gase oder Flüssigkeiten in der Nähe des Gerätes lagern.	Gerät nicht für eine längere Zeit in geschlossenen Räumen betreiben.
Dadurch kann das Gerät beschädigt oder ein Feuer/Stromschlag verursacht werden.	Es besteht die Gefahr von Feuer und des Ausfalls des Gerätes.	Es könnte ein Sauerstoffmangel eintreten.
Bei austretendem brennbaren Gasen vor dem Betrieb des Gerätes das Gas abdrehen und Fenster zur Belüftung öffnen.	Falls durch das Gerät ungewöhnliche Geräusche oder Rauch verursacht werden, die Sicherung ausschalten oder das Netzteilkabel abziehen.	Bei Gewitter oder Sturm das Gerät abstellen und Fenster schließen. Gerät nach Möglichkeit vor dem Gewitter vom Fenster entfernen.
Das Telefon nicht verwenden und keine Schalter betätigen.Es besteht Explosions- oder Feuergefahr.	Es besteht Stromschlag- oder Feuergefahr.	Dadurch können Sachbeschädigungen, Geräteausfälle oder Stromschläge verursacht werden.
Einlassgitter des Gerätes während des Betriebs nicht öffnen. (Den elektrostatischen Filter, falls vorhanden, nicht berühren.)	Falls das Gerät nass wird (überflutet oder in Flüssigkeit getaucht), verständigen Sie ein qualifiziertes Service-Center.	Es darf kein Wasser in das Gerät gelangen.
Es besteht die Gefahr von Sachbeschädigungen, Stromschlägen oder Geräteausfällen.	Es besteht Feuer- oder Stromschlaggefahr.	Es besteht die Gefahr von Feuer, Stromschlägen oder Sachbeschädigungen.

Gerät beim Betrieb zusammen mit einem Ofen, usw. von Zeit zu Zeit belüften.

- Es besteht Feuer- oder Stromschlaggefahr.

Wenn das Gerät eine längere Zeit nicht betrieben wird, Netzstecker ziehen oder Sicherung ausschalten.

- Es besteht die Gefahr von Beschädigungen oder Ausfällen oder unbeabsichtigtes Einschalten des Gerätes.

Bei Reinigung oder Wartung des Gerätes die Hauptstromversorgung abschalten.

- Es besteht die Gefahr von Stromschlägen.

Es muss gewährleistet werden, dass niemand auf das Außengerät tritt oder fällt.

- Es besteht die Gefahr von Verletzungen sowie von Beschädigungen des Gerätes.

VORSICHT

■ Montage

Nach der Montage oder Reparatur des Gerätes immer auf Gaslecks (Kältemittel) überprüfen.

- Ein niedriger Kältemittelstand kann zum Ausfall des Gerätes führen.

Gerät so montieren, dass Nachbarn nicht durch Lärm oder warme Abluft des Außengerätes belästigt werden.

- So vermeiden Sie Streitfälle mit den Nachbarn.

Ablassschlauch zum ordnungsgemäßen Wasserabfluss montieren.

- Mangelhafte Verbindungen können Wasserlecks verursachen.

Das Gerät muss von mind. zwei Personen angehoben oder transportiert werden.

- Achten Sie auf mögliche Verletzungsgefahren.

Das Gerät immer waagerecht montieren.

- So werden Vibrationen oder Wasserlecks vermieden.

Gerät nicht an einem Ort mit direktem Seewind montieren (salzhaltige Luft).

- Ansonsten könnte das Gerät korrodieren. Korrosion, besonders des Kondensators und der Verdampferlamellen, könnte zu Fehlfunktionen oder geringerer Leistung des Gerätes führen.

Betrieb

Setzen Sie sich nicht für eine längere Zeit direkt der Kaltluft aus. (Nicht im Luftzug sitzen.)

• Dies könnte zu Gesundheitsschäden führen.

Gerät nicht für besondere Zwecke, wie z. B. für Lebensmittel oder Kunstgegenstände usw., verwenden. Es handelt sich um ein Klimagerät und nicht um ein Präzisions-Kühlsystem.

• Dadurch können Sachbeschädigungen verursacht werden.

Lufteinlass und -auslass nicht verdecken.

- Ansonsten könnte das Gerät ausfallen.

Zur Reinigung ein weiches Tuch verwenden. Keine scharfen Reiniger, Lösungen usw. verwenden.

- Es besteht die Gefahr von Feuer, Stromschlägen oder Beschädigungen der Kunststoffteile des Gerätes.

Metallteile des Gerätes beim Entfernen des Luftfilters nicht berühren. Sie sind sehr scharfkantig!

- Es besteht Verletzungsgefahr.

Nicht auf das Gerät treten und nichts ablegen.(Außengeräte)

- Es besteht die Gefahr von Verletzungen und Geräteausfällen.

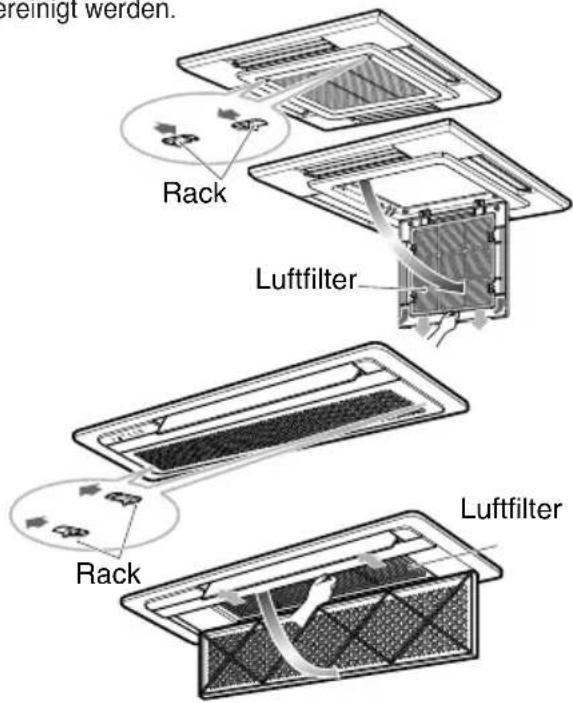

Filter immer sorgfältig einsetzen. Filter alle zwei Wochen oder bei Bedarf öfter reinigen.

- Verschmutzte Filter verringern die Leistung des Klimagerätes und könnten zu Fehlfunktionen oder Beschädigungen des Gerätes führen.

Während des Betriebs niemals die Hände oder Gegenstände durch Lufteinlass oder -auslass in das Gerät führen.

- Scharfe Kanten und sich bewegende Teile bergen Verletzungsgefahren.

Vom Gerät abgeschiedenes Wasser niemals trinken.

- Es ist unhygienisch und kann zu erheblichen Gesundheitsschäden führen.

Bei der Reinigung des Gerätes einen festen Untergrund oder eine stabile Leiter verwenden.

- Achten Sie auf mögliche Verletzungsgefahren.

Immer alle Batterien der Fernbedienung durch Batterien des gleichen Typs austauschen. Alt und neue Batterien bzw. unterschiedliche Batterietypen nicht vermischen.

- Es besteht Explosions- oder Feuergefahr.

Batterien nicht wieder aufladen oder auseinander bauen. Batterien niemals in ein Feuer werfen.

- Sie könnten brennen oder explodieren.

Wenn Batterieflüssigkeit auf Haut oder Kleidung gelangt, gründlich mit klarem Wasser abspülen. Die Fernbedienung nicht mit ausgelaufenen Batterien verwenden.

• Die Chemikalien der Batterien könnten Verätzungen oder Gesundheitsschäden hervorrufen.

Betriebsanleitungen

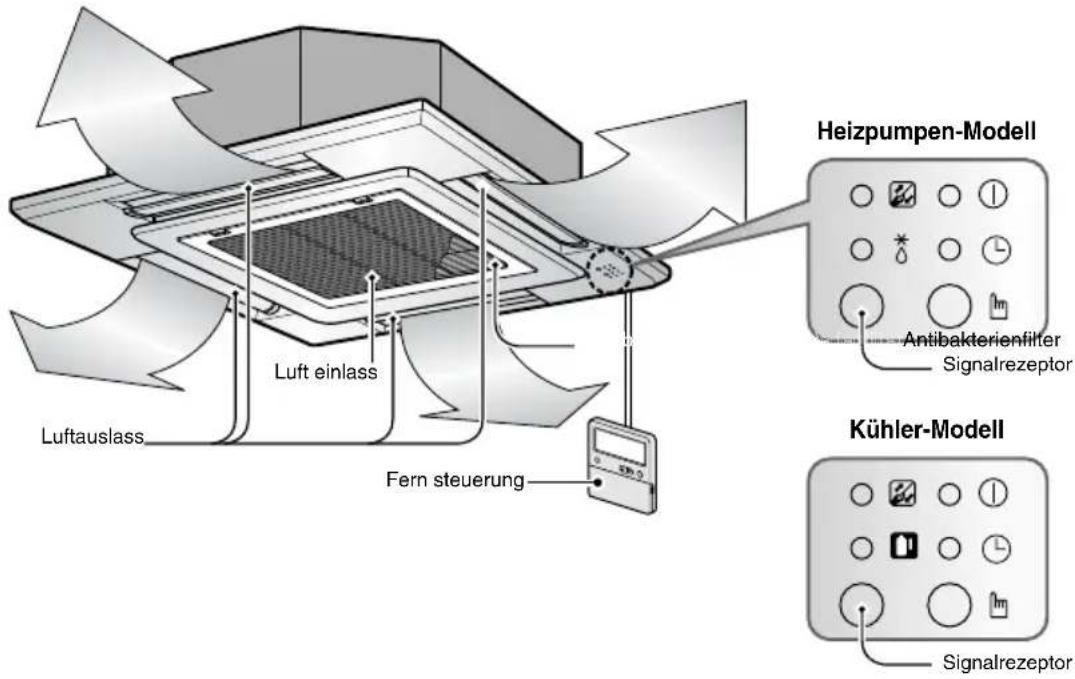

Innen-Einheit

Signalrezeptor

Empfängt das Signal von der Fernbedienung.

(Ton beim Signalempfang: ein kurzer und ein langer Piepton.)

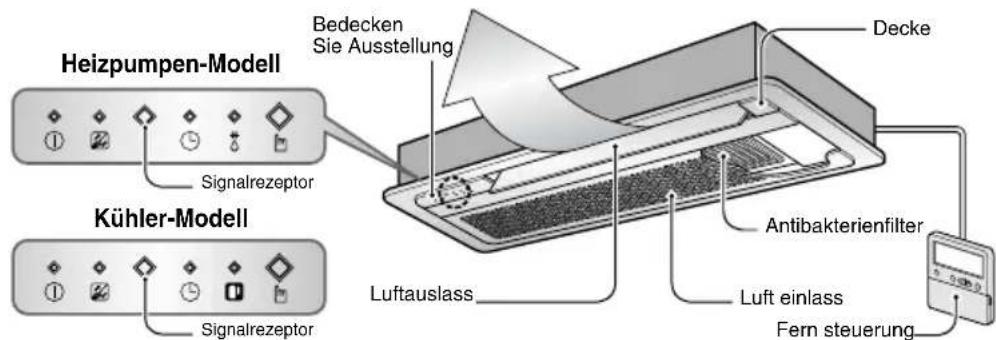

Kassette typ Inneraum-Einheit

① Ein/Aus : Leuchtet, wenn das Gerät läuft.

Filter : Leuchtet 2400 Stunden nach der Inbetriebnahme des Gerätes erstmalig auf.

Timer : Leuchtet beim Timer-Betrieb.

* Defroster : Leuchtet im Modus Defroster oder beim Heizbetrieb.

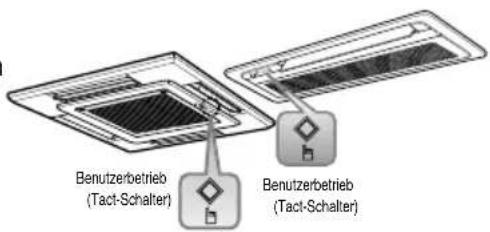

Benutzer : Für alle Vorgänge, bei denen die Fernbedienung nicht Betrieb verwendet werden kann.

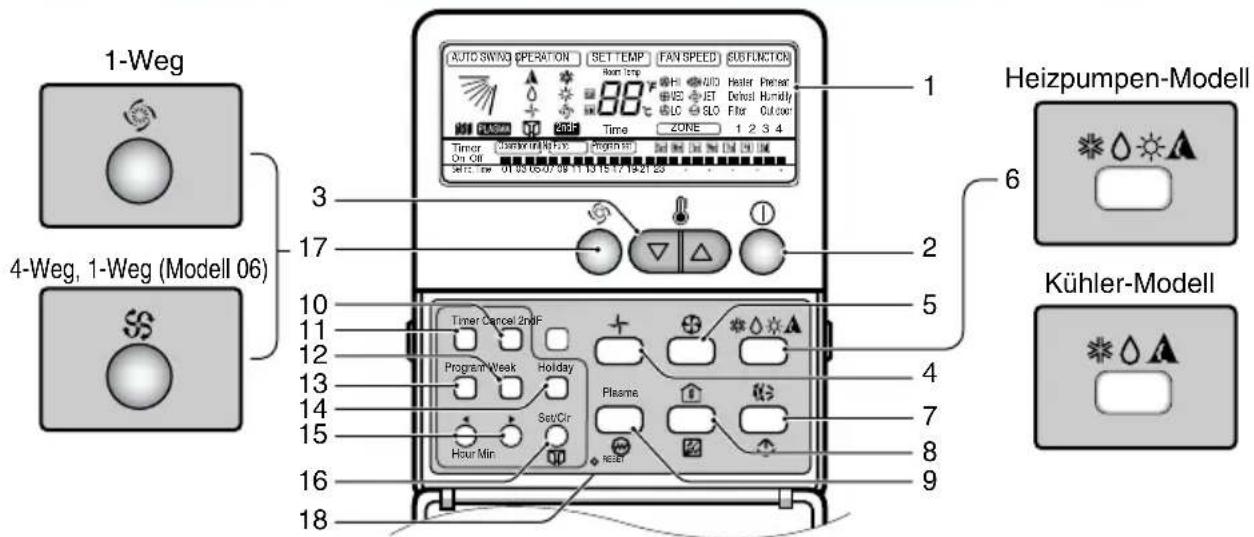

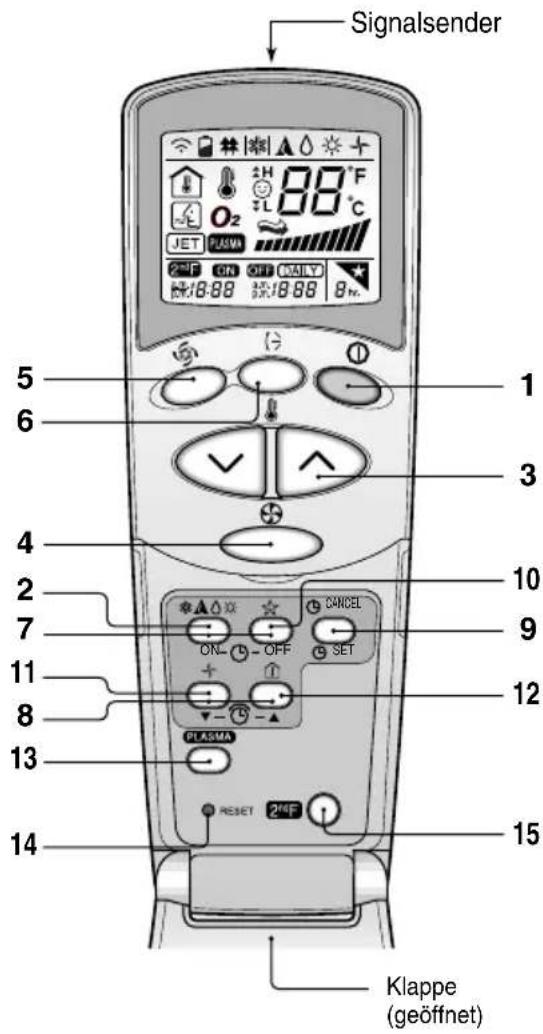

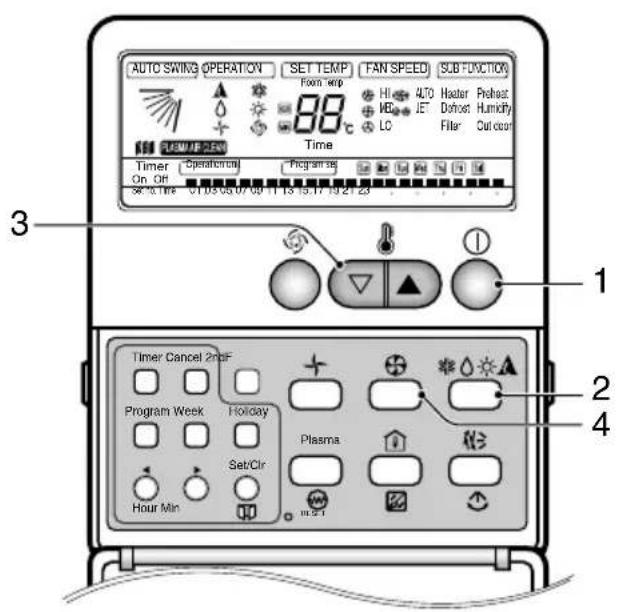

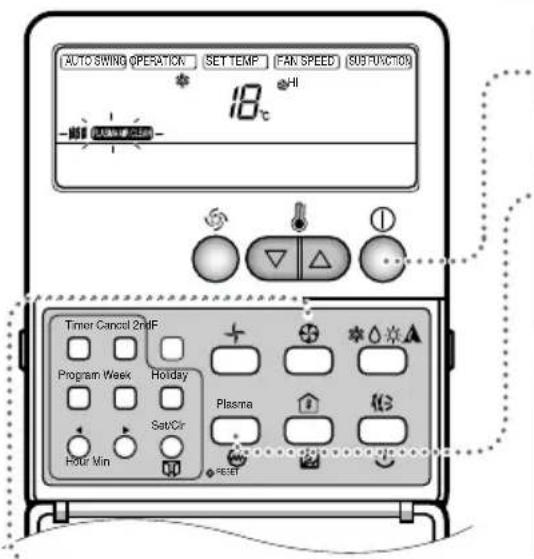

Bezeichnung und Funktionen der Fernbedienung

1 Betriebsanzeige

Zeigt den Betriebszustand an.

2 Taste Ein/Aus

Das Gerät lässt sich durch einen Druck auf diese Taste ein- und ausschalten.

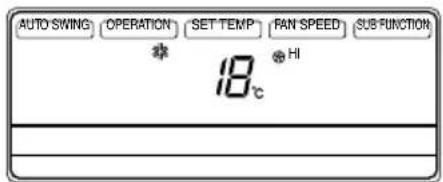

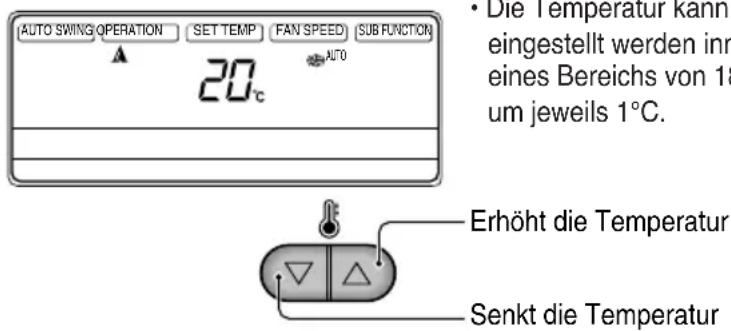

3) Temperatur-Einstelltaste

Drücken Sie auf diesen Knopf, wenn die gewünschte Temperatur erreicht wurde.

4) Taste für Lüfterbetrieb

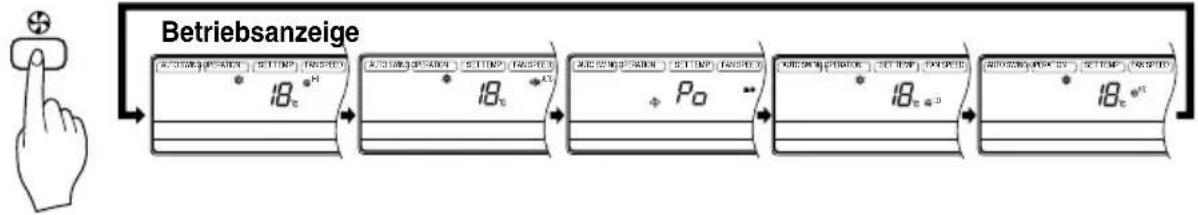

Auf Tastendruck zirkuliert die Raumluft ohne zusätzliches Heizen oder Kühlen.

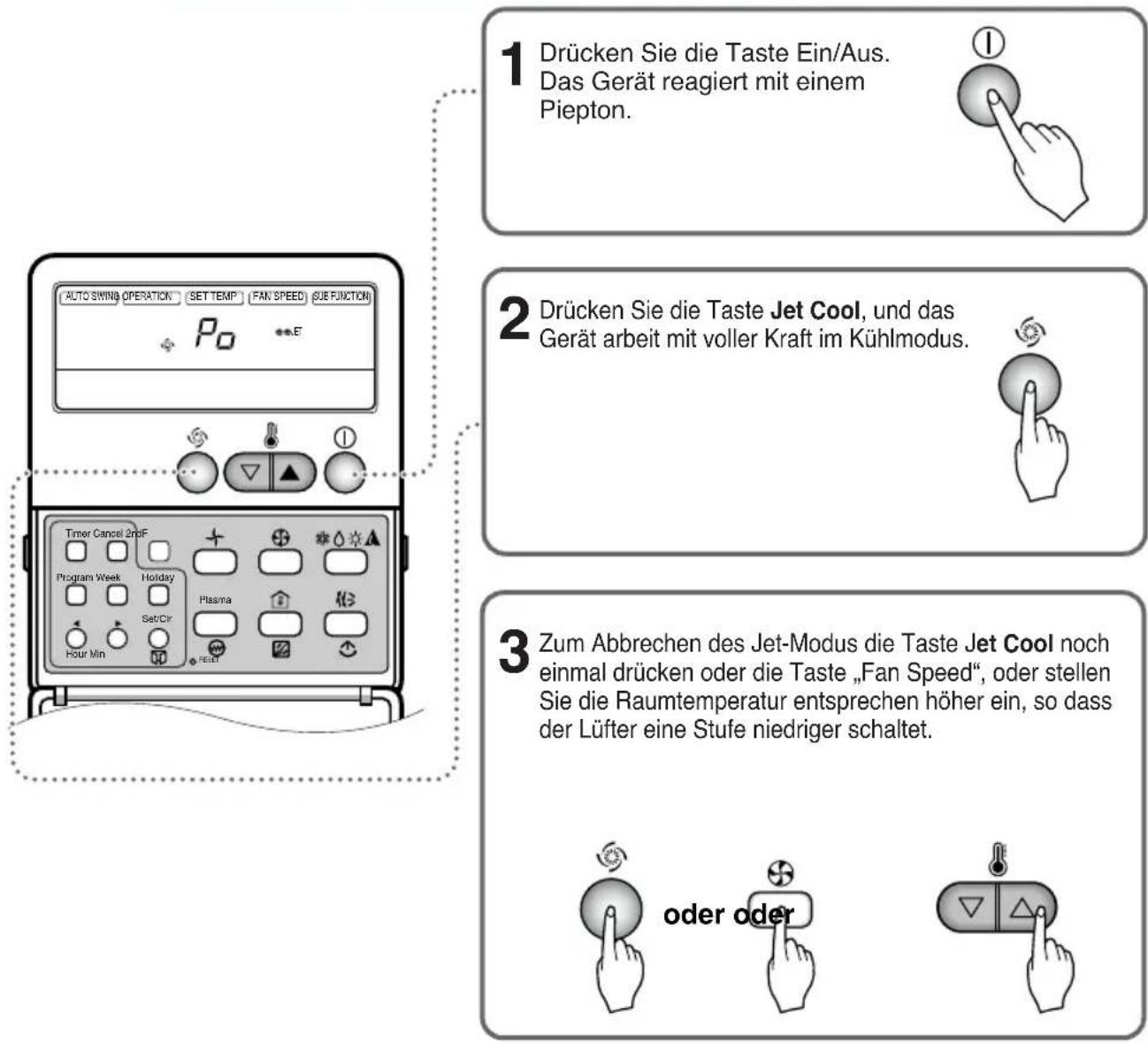

5 Tasten Fan Speed (Jet Cool: Nur 4-wege)

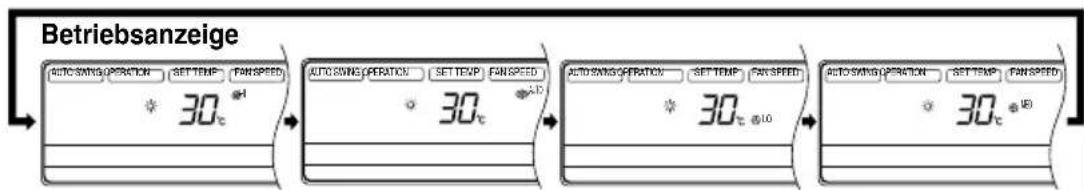

Dienen zur Einstellung der gewünschten Lüftergeschwindigkeit und zum Starten des Jet Cool-Modus.

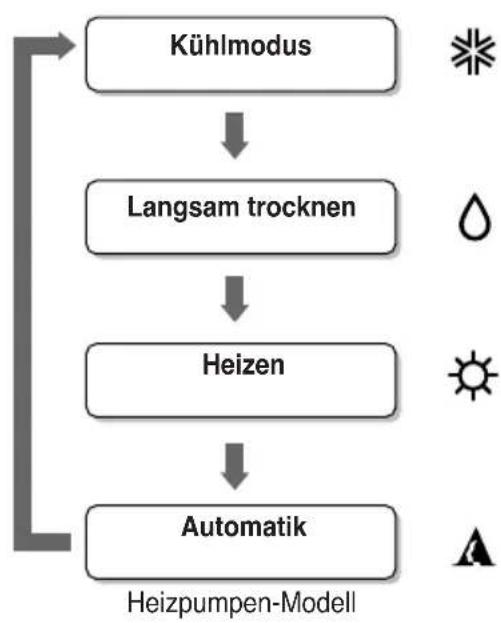

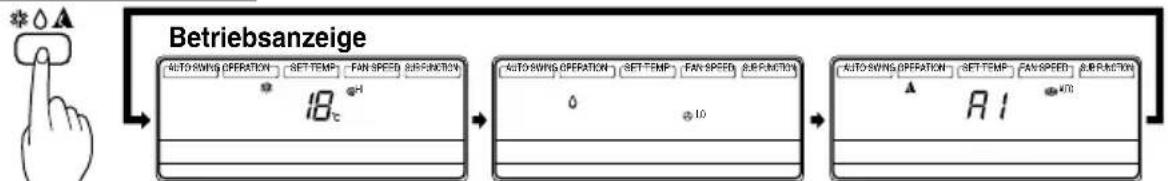

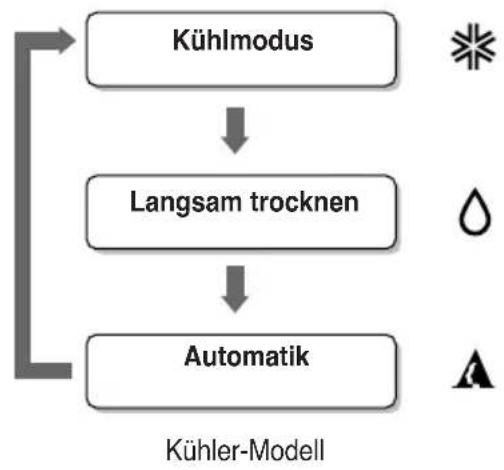

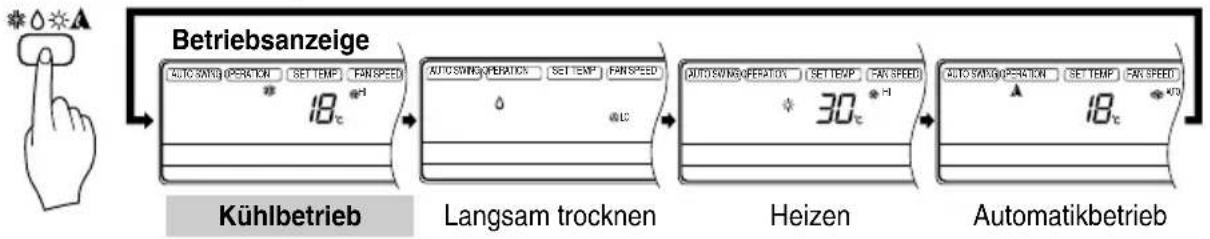

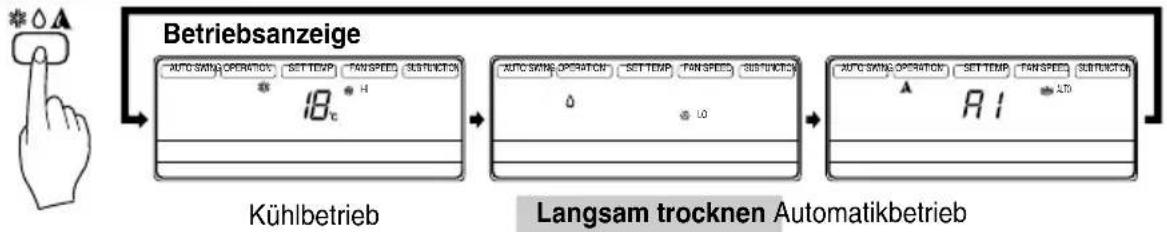

6 Auswahltaste für Betriebsart

Mit dieser Taste wählen Sie die Betriebsart.

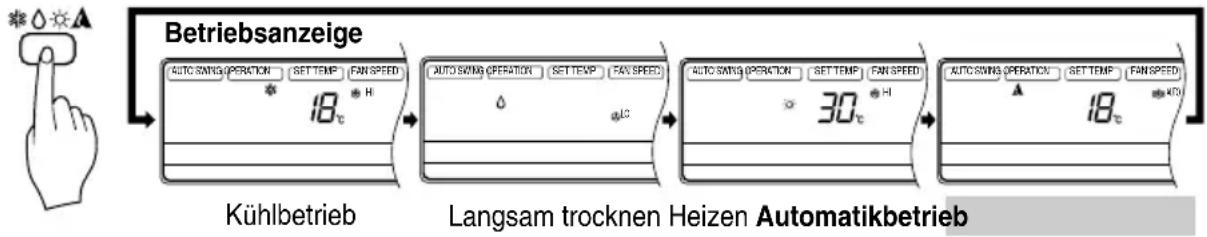

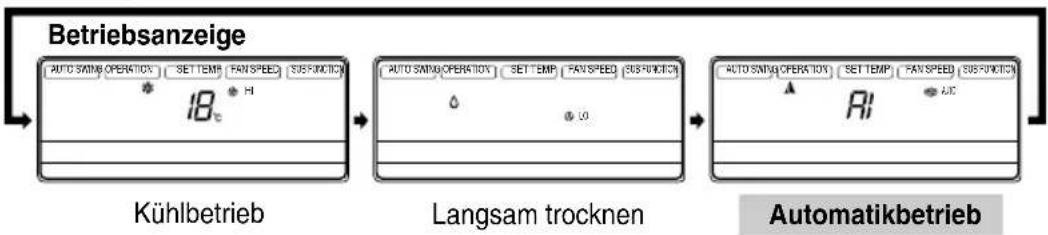

• Automatischer Betrieb
• Kühlen

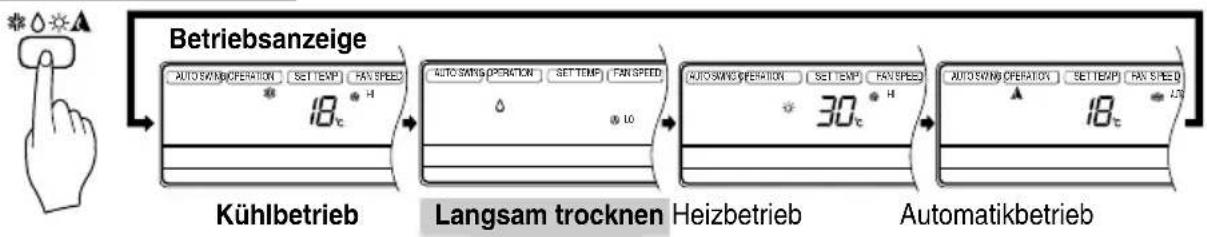

- Langsam trocknen

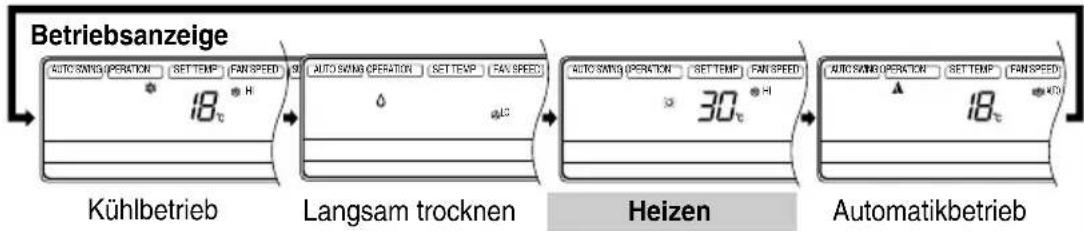

• Heizen(außer Ausführung Kühlen)

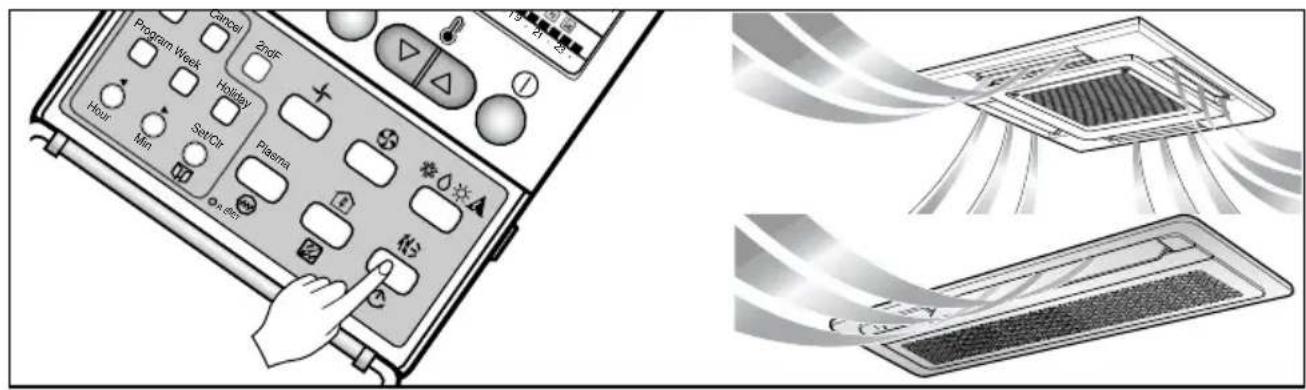

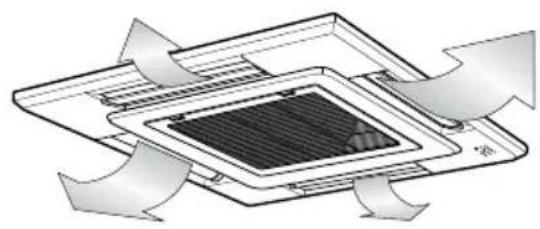

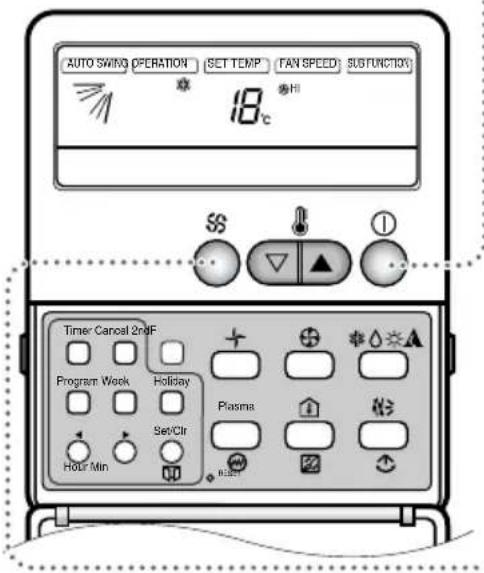

7 Taste für Auto-Swing-Funktion

Mit dieser Taste wird der austretende Luftstrom abwechselnd nach oben und unten geleitet. / Nach rechts/ Nach links(Optional)

8 Taste zum Prüfen der Raumtemperatur/Freigabetaste Filterzeichen (Optional)

Mit dieser Taste können Sie die Raumtemperatur prüfen lassen.

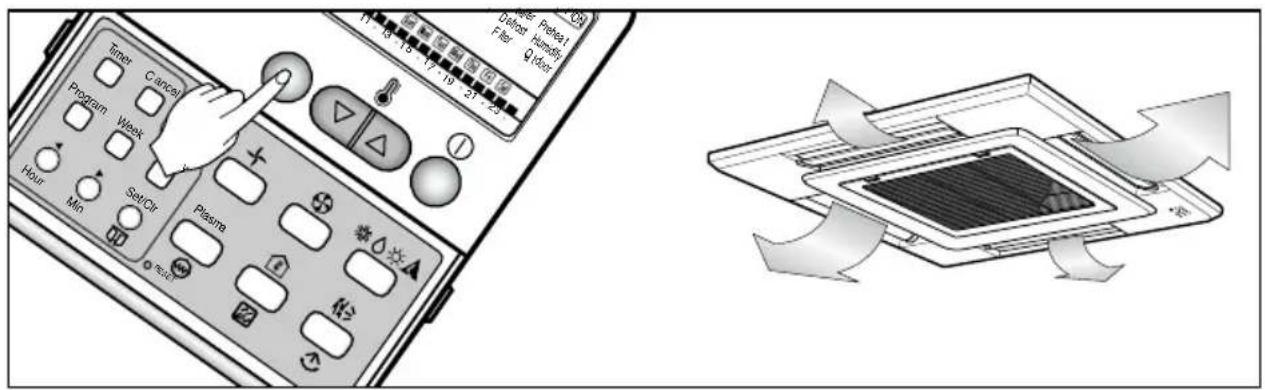

9 Taste für Plasma-Luftreinigung (Optional) / Erhitzer (Optional)
10) Taste Timerabbruch

Mit dieser Taste schalten Sie den Timer aus.

11 Timer Einstelltaste

Drücken Sie zum Setzen des Timers auf diese Taste, wenn die gewünschte Zeit erreicht wurde.

12 Wochentaste

Mit dieser Taste stellen Sie den Wochentag ein.

13 Programmtaste

Mit dieser Taste aktivieren Sie den Wochen-Timer.

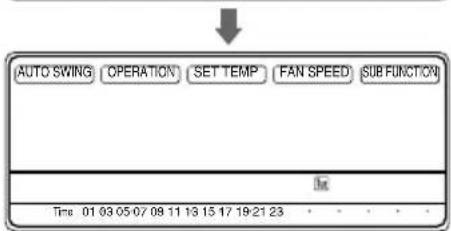

14 Feiertagstaste

Mit dieser Taste stellen Sie einen in der Woche vorkommenden Feiertag ein.

15 Timer Einstelltaste

Mit dieser Taste stellen und verändern Sie die Tageszeit für die Wochen-Timer-Funktion.

16 Taste Bestätigen/Löschen/ Belüftung (Optional)

Mit dieser Taste aktivieren und löschen Sie den Wochen-Timer.

17 Swirl-Taste (4-wege)

Dient zum Starten des Verwirbelungs-Modus Nicht belegt (1-Weg Modell 06) Jet Cool Taste (1-weg)

18 Reset-Taste

Verwenden Sie, um die laufende Zeit einzustellen und die eingestellte zu löschen.

Die angezeigte Temperatur kann von der tatsächlichen Raumtemperatur abweichen, wenn die Fernbedienung an einer Stelle montiert wird, an der sie direkten Sonnenstrahlen oder einer benachbarten Wärmequelle ausgesetzt ist.
* Hinweis: 1-Weg Modell 06 – AMNH09GTCC0, AMNH12GTCC0

Funkfernführung(Option)

1. TASTE START/STOP

Der Betrieb wird bei Tastendruck gestartet und bei erneutem Tastendruck angehalten.

2. TASTE OPERATION MODE SELECTION

Dient zur Auswahl des Betriebsmodus.

3. TASTEN FÜR RAUMTEMPERATUR

Dienen zur Auswahl der Raumtemperatur.

4. WAHLSCHALTER LÜFTERGESCHW. INNENGERÄT

Dient zur Auswahl der Lüftergeschwindigkeit in vier Schritten: niedrig, mittel, hoch und CHAOS.

5. JET COOL

Dient zum Starten/Anhalten der Schnellkühlung/-erwärmung. (Bei der Schnellkühlung/-erwärmung ist die Lüfter-geschwindigkeit in jedem Modus extrem hoch).

6. TASTE CHAOS SWING

Dient zum Starten/Anhalten der

Luftklappenbewegung und zum Einstellen der Luftstromrichtung nach oben/nach unten.

7. TASTEN ON/OFF TIMER

Dienen zum Einstellen der Uhrzeit für Beginn und Ende des Betriebs.

8. TASTEN TIME SETTING

Dienen zum Einstellen der Uhrzeit.

9. TASTE TIMER SET/CANCEL

Dienen zum Einstellen des Timers auf eine gewünschte Uhrzeit und zum Abbrechen des Timerbetriebs.

10. TASTE SLEEP MODE AUTO

Dient zum Einstellen des automatischen Betriebs im Ruhemodus.

11. TASTE AIR CIRCULATION

Wälzt die Raumluft ohne Kühlung oder Erwärmung um.

12. TASTE ROOM TEMPERATURE CHECKING

Dienen zur Ermittlung der Raumtemperatur.

13. PLASMA (OPTIONAL)

Dient zum Starten/Anhalten der Funktion Plasma-Reinigung.

14. RESET-TASTE

Dient zur Initialisierung der Fernbedienung.

15. Taste 2nd F

Muss vor dem Aufrufen der auf den Tasten in Blau gedruckten Modi gedrückt werden.

* Die schnurlose Fernbedienung funktioniert nicht im Verwirbelungs-Modus.

VORSICHT: beim Umgang mit der Fernbedienung

• Richten Sie den Signalempfänger an der Kabelfernbedienung so aus, dass die Funktion nicht beeinträchtigt wird.
• Der Empfangsbereich des Empfängers liegt im Umkreis von 7 Metern.
• Achten Sie darauf, dass keine Gegenstände zwischen Fernbedienung und Signalempfänger den Empfang behindern.
  • Die Fernbedienung nicht fallenlassen oder werfen.
  • Die Fernbedienung nicht in direktem Sonnenlicht oder in der Nähe einer Heizquelle aufbewahren.
• Starke Lichtquellen über dem Empfänger am besten so abschirmen, dass ein ordnungsgemäßer Betrieb gewährleistet wird. (z.B. ELBA, verspiegelte Halogenlampen)

Die aktuelle Zeit und den aktuellen Wochentag einstellen

1 Drücken Sie auf die "Hour" Taste.

Jedesmal ändert sich die Stundenzeit zwischen 00 und 23.

Stellen Sie die aktuelle Stunde ein.

2 Drücken Sie auf die "Min"Taste.

Jedesmal ändert sich die Minutenzeit zwischen 00 und 59.

Stellen Sie die aktuelle Minute ein.

3 Drücken Sie auf die "☐" Taste.

Jedesmal, wenn Sie die Taste drücken, ändert sich der Wochentag entsprechend zwischen Sonntag und Sonnabend. Sie können so den aktuellen Wochentag einstellen.

4 Drücken Sie auf die " ●RESET " Taste.

Drücken Sie auf diese Taste, wenn Sie die aktuelle Zeit und den aktuellen Wochentag wieder löschen möchten.

Wochenprogrammierung

1 Die Fernbedienung wird wie nachfolgend angezeigt.

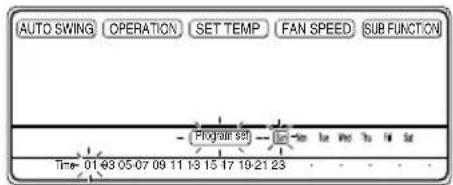

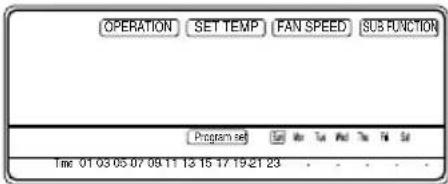

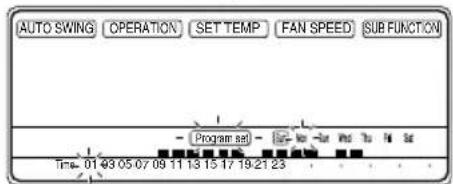

Drücken Sie auf die Programm-Taste. Program set ', ' Sur 'und '01' blinken.

2 Drücken Sie auf die "Week" Taste.

Betätigen Sie Woche-Taste wiederholt, bis gewünschter Modus erscheint.

Zum Beispiel, wenn Sie Do. wünschen, betätigen Sie Woche-Taste 4 mal.

3 Wählen Sie die Zeit aus, die Sie wünschen.

Betätigen Sie Stunde- und Minute-Taste, dann wird Blinkenzeichen gezeigt.

Wenn Sie SET/CLR betätigen, dann ' - ' Form erscheint.

' -05 ' Form bedeutet, daß fünf Uhr reserviert ist.

Mit unteren Tasten können Sie die Zeit reservieren.

* Zum Beispiel ist die Klimaanlage um 6.7.8 und 13\~22 Uhr an.

Feiertagseinstellung

Ist Dienstag während der betreffenden Woche ein Feiertag, so können Sie diesen entsprechend so einstellen.

1 Drücken Sie auf die Programm-Taste.

2 Drücken Sie auf die Wochen-Taste. Wählen Sie "Tuesday" für Dienstag.

3 Drücken Sie auf die Feiertags-Taste.

Auf der Fernsteuerung wird "Tue" angezeigt.

Das äußere Rechteck steht für einen Feiertag.

* Die Wochen-Programmierung kann für Feiertage nicht eingestellt werden.

Timereinstellung(Verzögerter Start/Voreingestelltes Anhalten)

Wenn Sie es während OFF-Modus einschalten oder während ON-Modus ausschalten möchten, können Sie die Einstellungsfunktion des Timers benutzen.

1 Betätigen Sie die Timer-Taste.

2 Betätigen Sie Stunde-, oder Minute-Taste, dann können Sie die gewünschte Zeit steuern.

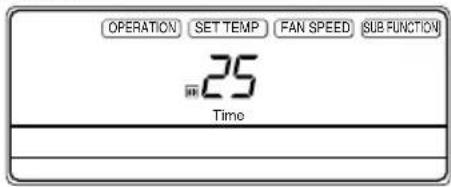

Wenn Sie Minute-Taste betätigen, zeigt sich das Bediendungsfeld. Es bedeutet, dass, 3 Stunden später, es während ON-Modus stoppt und während OFF-Modus funktioniert.

3 Wenn Sie die Einstellungsfunktion des Timers ungültig machen möchten, betätigen Sie die Löschentaste.

Selbstdiagnose-Funktion

Tritt ein Problem auf, blink "CH" auf der Fernbedienung. Wenden Sie sich bitte an Ihren Händler.

Betriebsmodus

Betrieb der Anlage

Kühlmodus auswählen

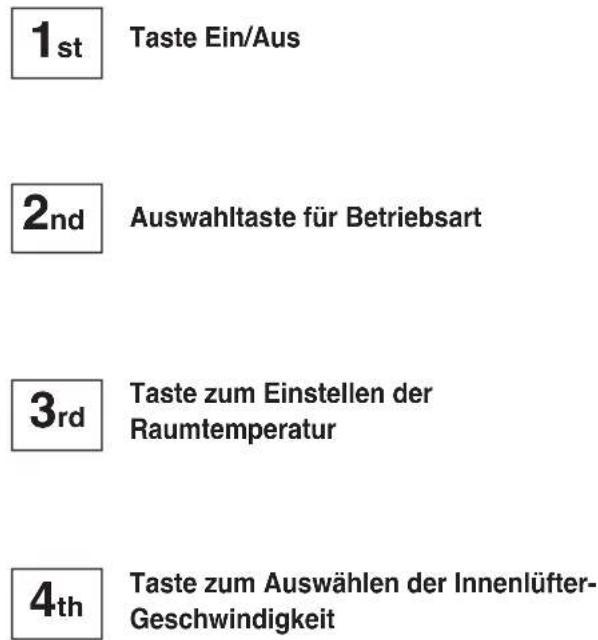

1 Drücken Sie die Taste Ein/Aus.

2 Wählen Sie Kühlen. Drücken Sie die Taste zur Auswahl des Betriebsmodus. Durch jedes Drücken der Taste wird der Betriebsmodus in Richtung des Pfeils geändert.

HEIZPUMPENMODELL

KÜHLMODELL

Kühlbetrieb
Langsam trocknen
Automatikbetrieb

3 Die Temperatur niedriger als die Raumtemperateinstellen.

• Die Temperatur lässt sich stufen weise um jeweils 1°C zwischen 18-30°C regulieren.

4 Lüftergeschwindigkeit einstellen

• Dient zur Auswahl der Lüftergeschwindigkeit in fünf Stufen - hoch, auto, Power-Jet, niedrig, mittel.
  • Die Anzeige ändert sich entsprechend mit der Lüftergeschwindigkeit.
• Bei jedem Tastendruck ändert sich die Lüftergeschwindigkeit.

odus "Langsam trocknen"

Dieser Modus entzieht der Luft ohne Kühlung langsam die Feuchtigkeit.

1 Drücken Sie die Taste Ein/Aus.

2 Wählen Sie "Soft Dry"

Drücken Sie die Taste zum Auswählen des Betriebsmodus. Durch jedes Drücken der Taste wird der Betriebsmodus in Richtung des Pfeils geändert.

HEIZPUMPENMODELL

    subgraph Betriebsanzeige
        F1["AUTO SWIND OPERATION SET TEMP FAN SPEED 18c H"] --> F2["AUTO SWIND OPERATION SET TEMP FAN SPEED @ 10"]
        F3["Auto SWIND OPERATION SET TEMP FAN SPEED 30c H"] --> F4["AUTO SWIND OPERATION SET TEMP FAN SPEED 18c H"]
    end

KÜHLMODELL

3 Im Modus "Langsam trocknen".

• Die Geschwindigkeit des Innenlüfters wird automatisch auf "niedrig" gesetzt, damit ein Wechsel nicht möglich ist, denn die Micom-Steuerung hat bereits den besten Wert für die Lüftergeschwindigkeit im Modus "Langsam Trocknen" ermittelt.

Modus „Heizen“ (Ausführung nur Heizwärmepumpe)

1 Drücken Sie die Taste Ein/Aus.

2 Wählen Sie Heizen.

Drücken Sie die Taste zur Auswahl des Betriebsmodus. Durch jedes Drücken der Taste wird der Betriebsmodus in Richtung des Pfeils geändert.

3 Temperatur höher einstellen als die Raum

- Diese lässt sich innerhalb eines Bereichs von 16°C-30°C um jeweils 1°C verändern.

4 Lüftergeschwindigkeit einstellen

• Die Lüftergeschwindigkeit kann in vier Stufen eingestellt werden: hoch, Automatik, niedrig, mittel.
• Die Anzeige ändert sich entsprechend mit der Lüftergeschwindigkeit.
- Mit jedem Tastendruck ändert sich die Lüftergeschwindigkeit.

5 Diese Klimaanlage startet im Heizmodus damit keine Kaltluft im Heizbetrieb entweichen kann. Dabei zeigt die Fernbedienung "Preheat".

6 Ist die Außentemperatur beim Heizbetrieb niedrig, schaltet sich die Klimaanlage in den Modus Defroster, und die Fernbedienung zeigt: "Defrost."

Automatikmodus (Ausführung Nur-Kühlung)

1 Drücken Sie die Taste Ein/Aus.

2 Durch jedes Drücken der Taste wird der Betriebsmodus in Richtung des Pfeils geändert. Drücken Sie die Taste zum Auswählen des Betriebsmodus, um den Automatikmodus zu starten.

KÜHLMODELL

3 Raumtemperatur Zum Einstellen der Raum Temperatur die Klappe auf der Fernbedienung schließen Die Einstellung der Temperatur und der Lüftergechwindigkeit erfolgen automatisch auf der Grundlage der gegenwärtigen und die Tasten für das Einstellen der Raumtemperatur drücken. Je wärmer/kälter Sie die Temperatur empfinden, desto öfter (bis zu zweimal) sollten Sie die Tasten drücken. Die eingestellte Temperatur wird dann geändert. Die Temperatur kann innerhalb eines Bereichs von 2 bis 2 um jeweils eine Stufe geändert werden

(Diese Anzeige geht wieder in die ursprüngliche Automatikmodus-Anzeige zurück nach 5 Sekunden.)

Erhöht die Temperatur
Senkt die Temperatur

Im Automatik-Modus:

☐ Können Sie die Geschwindigkeit des Innenlüfters nicht ändern. Diese wird automatisch gesteuert.
☐ Arbeitet das System nicht nach Ihrer Vorstellung, wechseln Sie manuell in einen anderen Modus. Das System wechselt nicht automatisch vom Kühlmodus in den Heizmodus oder umgekehrt, dies muss manuell vorgenommen werden.
- Während des Automatikmodus schwingen die horizontalen Lamellen automatisch auf und ab, wenn Sie die Taste "Chaos Swing" drücken. Drücken Sie noch einmal auf diese Taste, um die Auto-Swing-Funktion zu beenden.

Automatikmodus (nur für Ausführung mit Heizpumpe)

1 Drücken Sie die Taste Ein/Aus.

2 Durch jedes Drücken der Taste wird der Betriebsmodus in Richtung des Pfeils geändert. Drücken Sie die Taste zum Auswählen des Betriebsmodus, um den Automatikmodus zu starten.

HEIZPUMPENMODELL

3 Die Temperatureinstellung kan durch das Drücken der entsprechenden Taste geändert werden

• Die Temperatur kann eingestellt werden innerhalb eines Bereichs von 18°C-30°C um jeweils 1°C.

Im Automatikmodus:

☐ Können Sie die Geschwindigkeit des Innenlüfters beeinflussen.
☐ Wenn das System nicht wie gewünscht betrieben wird, wechseln Sie manuell in einen anderen Modus. Das System schaltet nicht automatisch vom Kühlungsmodus in den Heizmodus oder umgekehrt. Modus und gewünschte Temperatur muss dann neu eingestellt werden.

Lüfterbetriebsmodus

1 Drücken Sie die Taste Ein/Aus.

2 Drücken Sie die Taste "FAN Operation".

3 Bei jedem Druck auf die Taste ändert sich die Lüftergeschwindigkeit in Pfeil richtung.

• Lüftergeschwindigkeit hoch
• Lüftergeschwindigkeit mittel
- Lüftergeschwindigkeit niedrig
- Lüftergeschwindigkeit ist extrem niedrig(Modell 06).

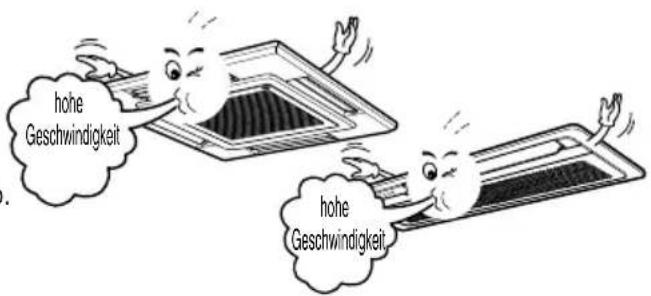

Drücken Sie die Auto Swing-Taste erneut. (4-wege)

• Diese Funktion gewährleistet einen angenehmen Kühlungs-/Heizbetrieb.
  • Die beiden diagonalen Luftklappen sind weiter geöffnet als die übrigen Luftklappen. Nach einer Minute ist das Gegenteil der Fall.

1 Drücken Sie die Taste Ein/Aus. Das Gerät reagiert mit einem Piepton.

2 Drücken Sie die Swirl-Taste für einen angenehmen Kühlungs- oder Heizbetrieb. Daraufhin werden zwei waagerechte Luftklappen geöffnet.

3 Um den Verwirbelungs-Modus zu beenden, drücken Sie die Swirl-Taste erneut.

Klappensteuerungsmodus

Einstellung der Öffnungswinkels auf die Standardposition.

1

Drücken Sie die Taste Ein/Aus.

2

Drücken Sie drei Sekunden lang gleichzeitig die Nach-Rechts-Taste und die Auto Swing-Taste.

Die Anzeige wechselt dann zur vorherigen Anzeige. Lassen Sie die Tasten sofort los, sobald 'P0' in der Betriebsanzeige erscheint.

•

3

Drücken Sie die Auto Swing-Taste erneut. Daraufhin werden zwei waagerechte Luftklappen geöffnet (von 'P0' nach 'P5').

4

Drücken Sie die Nach-Rechts-Taste und die Auto Swing-Taste, um die Einstellung zu beenden.

5

Drücken Sie drei Sekunden lang die Nach-Links-Taste und die Auto Swing-Taste, um die beiden anderen Luftklappen einzustellen. Die nächste Verfahren gleicht den vorherigen Verfahren.

6

Obwohl das Klimagerät ein-/ausgeschaltet wird, ändert sich die vorherige Einstellung nicht. Um die Standardeinstellung zu wählen, müssen Sie 'P0' einstellen, da die Standardeinstellung 'P0' ist. "P0".

Jet-Kühlung (1-Weg – außer Modell 06)

HINWEIS:

☐ Im Jet-Modus bläst die Klimaanlage mit voller Leistung, bis die Raumtemperatur 18°C erreicht. Diese Funktion eignet sich vor allem zum schnellen Herunterkühlen des Raumes an heißen Sommertagen. Im Heizmodus steht die Jet-Funktion nicht zur Verfügung.
☐ Zum Abstellen des Jet-Modus können Sie die Taste zum Auswählen des Betriebsmodus drücken, die Tasten zum Einstellen des Luftstroms oder der Temperatur, oder Sie drücken noch einmal auf die Taste Jet Cool.
* 1-Weg Modell 06: AMNH09GTCC0, AMNH12GTCC0

Auto-Swing-Funktion

1 Taste Ein/Aus drücken

(Bestätigen Sie, dass das Gerät im Einschaltzustand ist.)

2 Tast Auto Swing drücken, dann

schwingen die horizontalen Lamellen automatisch auf und ab.

2 Zum Abbrechen des

Auto-Swing-Modus, die Taste Auto-Swing noch einmal drücken.

Kindersicherung

Diese Funktion verweigert Kindern die Bedienung der Klimaanlage.

Bedienungsanleitung

1) Kindersicherung aktivieren

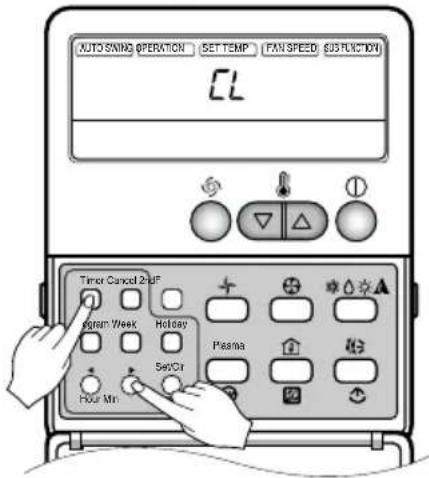

Drücken Sie jeweils für drei Sekunden die Tasten Timer und Minute. Die Kindersicherung wird so aktiviert, und "CL" erscheint in der Betriebsanzeige. Wenn Sie jetzt eine Taste auf der Fernbedienung drücken, erscheint jeweils für drei Sekunden "CL" auf der Anzeige, ohne dass sich die Funktion des Gerätes geändert hat. Die Einstellung der Raumtemperatur kann jedoch immer noch vorgenommen werden.

2) Kindersicherung deaktivieren

Drücken Sie die Tasten Timer und Minute für jeweils drei Sekunden. Auf diese Weise wird die Kindersicherung deaktiviert, und der zuvor gewählte Betriebsmodus erscheint auf der Anzeige.

Wichtige Information

Lüftergeschwindigkeit und Kühlkapazität Die Kühlkapazität ist auf einen Kühlbetrieb in Lüfterposition "high" abgestimmt und nimmt entsprechend im Lüftermodus "low" und "medium" ab. Die Position "High" wird zum raschen Kühlen von Räumen

Benutzerbetrieb

Diese Funktion ist erforderlich, wenn die Fernbedienung nicht verfügbar ist. Den Tact-Schalter zum Aktivieren mindestens für zwei Sekunden gedrückt halten. Die Funktion wird aufgehoben, sobald die Tact-Taste noch einmal gedrückt wird. Beim Wiederkehren des Stroms nach einem Stromausfall wird der Betriebsmodus automatisch wie folgt eingestellt:

Im Benutzermodus kehrt die zuletzt eingestellt Funktion wieder zurück.

	Kühl-Modell	Heizpumpen-Modell
		Raumtemp. ≥ Temp.-2°C	Raumtemp. < Temp.-2°C
Betriebsmodus	Kühlen	Kühlen	Heizen
Geschwindigkeit Innenlüfter	Hoch	verfügbar halten	verfügbar halten
Temperatur einstellen	22°C	verfügbar halten	verfügbar halten

Automatische Neustart-Funktion

Diese Funktion dient dazu, den normalen Betrieb des Gerätes beim Wiederkehren des Stroms nach einem Stromausfall unverzüglich wiederherzustellen.

Hinweis auf Filterzeichen-Lumineszenzdiode

1 Filterzeichen-Lampe(LED) ist Ein.
② Wenn die Filterzeichen-Lampe anzeigende LED-Diode beleuchtet ist, säubern Sie den Filter.
3 Nach dem Säubern des Filters, drücken Sie die Zeitgebertaste und (◀) Taste der verdrahtete Fernbedienung gleichzeitig für 3 Sekunden Dann, wird die Filterzeichen-LED-Diode abgestellt.

PLASMA Reinigungsbetrieb (Option)

1 Taste An/Aus drücken. Das Gerät reagiert mit einem Piepton.

2 Öffnen Sie die Klappe an der Fernbedienung. Drücken Sie die Taste PLASMA Ein/Aus. Die Funktion lässt sich durch einen Druck auf diese Taste ein- und ausschalten.

3 Lüftergeschwindigkeit bei geschlosserner Fernbedienungsklappe erneut einstellen. Die Lüftergeschwindigkeit kann in vier Stufen eingestellt werden: hoch, Automatik, niedrig, mittel. Die Lüftergeschwindigkeit ändert sich mit jedem Tastendruck.

* Luftreinigungsbetrieb (Plasma) beim Kühlen, Heizen oder in jeder anderer Betriebsart.

Wartung und Service

Innenraum-Einheit

Grill, Gehäuse und Fernsteuerung

Das System vor dem Reinigen abschalten und mit einem weichen, trockenen Tuch abwischen. Keine Bleich- oder Scheuermittel verwenden.

HINWEIS

Vor dem Reinigen der Inneneinheit muss die Stromversorgung des Geräts abgeschaltet sein.

Luftfilter

Die Luftfilter hinter dem Frontgrill sollten mindestens aller 2 Wochen überprüft und gereinigt werden.

■ Niemals folgendes verwenden:

- Wasser, das heißer als 40°C ist (Gefahr der Entfärbung und/oder Verformung).

- Ätzende Substanzen, die die Oberfläche der Klimaanlage beschädigen könnten.

1 Entfernen Sie die Luftfilter.

■ Greifen Sie die Lasche und ziehen Sie den Filter zum Entfernen leicht nach vorn.

VORSICHT: Beim Ausbauen des Luftfilters die Metallteile der Inneneinheit nicht berühren.

Dies kann zu Verletzungen führen.

2 Entfernen Sie Schmutz mit einem Staubsauger oder mit Wasser.

■ Bei starken Verschmutzungen mit einem neutralen Reiniger und lauwarmem Wasser reinigen.
■ Ist das verwendete Wasser zu heiß (50°C oder mehr), kann es am Filter zu Verformungen kommen.

3 Nach einer Nassreinigung den Filter im Schatten gut trocknen.

■ Den Filter beim Trocknen nicht dem direkten Sonnenlicht und anderen direkten Wärmequellen aussetzen.

4 Den Luftfilter wiedereinbauen.

Wenn Sie die Klimaanlage länger nicht benutzen wollen

Wenn Sie das Gerät länger außer Betrieb nehmen möchten:

1 Lassen Sie das Gerät für ca. 2-3 Stunden wie nachfolgend beschrieben laufen.

• Betriebsmodus: Lüfterbetrieb. (siehe Seite 18)
  • Dadurch trocknen die internen Mechanismen.

2 Den Netzstecker ziehen.

VORSICHT: Wenn Sie die Klimaanlage länger nicht benutzen wollen, sollten Sie den Netzstecker ziehen.

Ansonsten könnte sich angesaugter Schmutz sammeln und einen Brand verursachen.

Wichtige Information

Luftfilter haben eine Auswirkung auf Ihre

Stromrechnung.

Verstopfte Luftfilter mindern die Leistungsfähigkeit des

Gerätes, so dass 6% der Kühlkapazität verloren gehen.

Wenn Sie die Klimaanlage wieder einschalten möchten:

1 Reinigen Sie den Luftfilter und setzen Sie ihn in die Inneneinheit ein. (siehe Seite 25)
2 Achten Sie darauf, dass der Lufteinlass und auslass der Innen/Außeneinheit nicht verstopft ist.
3 Achten Sie darauf, dass das Massenkabel ordnungsgemäß angeschlossen ist. Es kann an der Inneneinheit angeschlossen werden.

Nützliche Hinweise

Kühlen Sie das Zimmer nicht übermäßig.

Dies schadet Ihrer Gesundheit und bedeutet Energieverschwendung.

Achten Sie darauf, dass Türe und Fenster gut geschlossen sind.

Öffnen Sie Türe und Fenster so wenig wie möglich um die kühle Luft im Zimmer zu behalten.

Lassen Sie Rolläden und Gardinen geschlossen.

Lassen Sie keine direkte Sonnenbestrahlung ins Zimmer, wenn die Klimaanlage läuft.

Machen Sie den Luftfilter regelmäßig sauber.

Falls der Luftfilter verstopft ist, wird hierdurch der Luftstrom reduziert und werden Kühlleistung und Luftentfeuchtung geringer. Machen Sie diese mindestens einmal pro zwei Wochen sauber.

Sorgen Sie für eine gleichmäßige Temperaturverteilung.

Regeln Sie die vertikale und horizontale Luftströmungen entsprechend um eine gleichmäßige Raumtemperatur zu gewährleisten.

Lüften Sie das Zimmer regelmäßig.

Da die Fenster immer geschlossen bleiben, ist es zu empfehlen, diese dann und wann zu öffnen und das Zimmer zu lüften.

Hinweis für Störungsbeseitigung! Zeit und Geld sparen!

Überprüfen Sie die folgenden Punkte, bevor Sie um Reparatur oder Service ersuchen... Wenn die Funktionsstörung fortdauert, wenden Sie sich bitte an Ihren Händler.

Gehäuse Erläuterung Siehe Seite
Klimaanlage funktioniert nicht.	Haben Sie den Timer entsprechend programmiert?	11
	Ist eine Sicherung gekommen oder hat sich der Schutzschalter aktiviert?	-
Der Raum riecht merkwürdig muffig.	Könnte der Geruch auch aus dem Raum selbst stammen (feuchte Teppiche, Möbel, Sachen)?	-
Kondenswasser tropft aus der Klimaanlage.	Kondenswasser bildet sich beim Kühlen eines warmen Raumes immer in geringer Menge.	-
Vor dem Neustart setzt die Klimaanlage für drei Minuten aus.	Der Schutzmechanismus sieht dies so vor.Warten Sie bitte, das Gerät arbeitet nach drei Minuten wieder von allein.	-
Heizt oder kühlt nicht wie erwartet.	Luftfilter verschmutzt? Achten Sie auf eine regelmäßige Reinigung.	25
	Der Raum war möglicherweise vor dem Einschalten der Klimaanlage sehr warm. Geben Sie dem Gerät noch etwas Zeit.
	Haben Sie die richtige Raumtemperatur eingestellt?	13, 15
	Ist der Lufteinlass oder auslass der Inneneinheit verstopft?	-
Klimaanlage macht Geräusche.	Falls das Geräusch wie fließendes Wasser klingt:Freon fließt als Kühlmittel durch das Gerät.Bei einem Geräusch, dass wie in die Atmosphäre entweichende Druckluft klingt:Das Wasser, welches der Luft entzogen wurde, wird auf diese Weise vom System verarbeitet.	-
Knackende Geräusche hörbar.	Dieses Geräusch entsteht beim Ausdehnen/Zusammenziehen der Frontverkleidungsteile im Zuge der auftretenden Temperaturunterschiede.
Fernbedienungsanzeige blaß oder ausgefallen.	Sind die Batterien zu schwach?Sind die Batterien richtig eingesetzt? (+) / (-)

LG

Life's Good
