SAP-KR12AEH - Klimaanlage SANYO - Kostenlose Bedienungsanleitung

Produkttyp	Splitsystem-Klimagerät
Funktionen	Kühlen, Heizen, Entfeuchten, Lüften
Betriebsarten	AUTO, KÜHLEN, ENTFEUCHTEN, HEIZEN, LÜFTEN
Kühl-/Heizeffizienz	Hoher EER/COP
Timer	24-Stunden-Programm-Timer (AN/AUS)
Fernbedienung	Kabellos mit LCD, Reichweite ca. 4 m
Schlafmodus	Ja, automatische Temperaturanpassung (Energiesparen)
Turbo-Funktion	Ja, schnelles Kühlen/Heizen
Automatischer Neustart	Ja nach Stromausfall
Kindersicherung	Ja (Tastensperre der Fernbedienung)
Blue Fin Beschichtung	Ja (Korrosionsschutz am Wärmetauscher)
Selbstreinigung	Ja (Lüfternachlauf nach Abschalten)
Super Quiet	Ja (geräuscharm durch spezielle Lüfterflügel)
Luftstromverteilung	Automatischer Schwenk (SWING)
Temperaturbereich (innen) Kühlen	21–32 °C
Temperaturbereich (innen) Heizen	20–27 °C
Spannungsversorgung	220–240 V (Mindestspannung 198 V)
Filterreinigung	Empfohlen alle 3 Monate

Häufig gestellte Fragen - SAP-KR12AEH SANYO

Wie stelle ich die gewünschte Raumtemperatur ein?

Drücken Sie die TEMP.-Tasten (+) oder (-) an der Fernbedienung. Der einstellbare Bereich liegt zwischen 16 °C und 30 °C. Im Automatikmodus kann die Temperatur nicht manuell angepasst werden.

Wie verwende ich den Timer?

Drücken Sie TIMER ON oder TIMER OFF an der Fernbedienung. Mit den Tasten (+) / (-) stellen Sie die gewünschte Einschalt- oder Ausschaltzeit im 24-Stunden-Format ein. Bestätigen Sie mit nochmaligem Drücken der jeweiligen Timertaste.

Was bedeutet die Schlafmodus-Funktion?

Der SLEEP-Modus spart Energie, indem die eingestellte Temperatur im Kühl- oder Entfeuchtungsbetrieb nach 60 Minuten um 1 °C erhöht und nach weiteren 60 Minuten nochmals um 1 °C erhöht wird. Im Heizbetrieb wird die Temperatur entsprechend gesenkt.

Warum startet das Gerät nicht sofort?

Das Gerät verfügt über eine Wiederanlaufsperre von 3 Minuten nach jeder Abschaltung, um den Kompressor zu schützen. Nach Ablauf der Sperre startet es automatisch.

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und trennen Sie es vom Netz. Öffnen Sie das Frontpanel, nehmen Sie den Filter heraus und reinigen Sie ihn mit einem Staubsauger oder mit lauwarmem Wasser (max. 45 °C) und mildem Reinigungsmittel. Trocknen Sie den Filter im Schatten und setzen Sie ihn wieder ein. Eine Reinigung wird alle 3 Monate empfohlen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Prüfen Sie die Batterien und tauschen Sie sie ggf. aus. Stellen Sie sicher, dass kein Hindernis zwischen Fernbedienung und Empfänger am Innengerät ist. Die Reichweite beträgt ca. 4 Meter. Bei Störungen durch andere Geräte trennen Sie das Klimagerät kurz vom Netz und schalten Sie es wieder ein.

Warum tritt Wasser aus dem Innengerät aus?

Mögliche Ursachen: sehr hohe Luftfeuchtigkeit, verstopfter oder gelöster Ablaufschlauch. Überprüfen Sie den Ablauf und reinigen Sie ggf. den Filter. Bei längerem Kühlbetrieb bei hoher Luftfeuchtigkeit kann Kondenswasser am Luftauslass auftreten – dies ist normal.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten + und - an der Fernbedienung, um die Tastatur zu sperren. Das Symbol erscheint im Display. Zum Entsperren drücken Sie erneut beide Tasten gleichzeitig.

Was bedeutet die Anzeige H1?

Die Anzeige H1 erscheint während des Abtauens im Heizbetrieb. Das Gerät stoppt den Heizmodus für 8–10 Minuten, um Reif am Außengerät zu entfernen. Während dieser Zeit läuft der Lüfter nicht. Nach dem Abtauen wird der Heizbetrieb automatisch fortgesetzt.

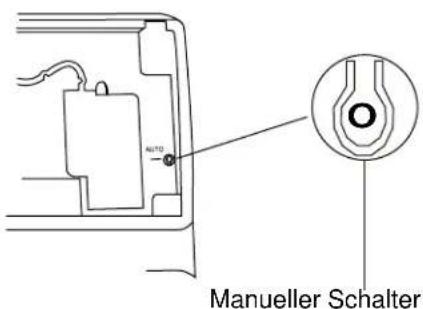

Kann ich die Klimaanlage auch ohne Fernbedienung bedienen?

Ja, öffnen Sie das Frontpanel und drücken Sie den manuellen Schalter an der Anzeigenbox (Notfunktion). Das Gerät startet dann im AUTO-Modus. Temperatur und Lüftergeschwindigkeit können nicht manuell eingestellt werden.

BEDIENUNGSANLEITUNG SAP-KR12AEH SANYO

Splitsystem-Klimagerät

ISTRUZIONI PER L'USO

Bewahren Sie bitte diese

Bedienungsanleitung auf.

Dieses Klimagerät ist mit Kühl-, Heiz- und Entfeuchtungsfunktionen versehen. Beziehen Sie sich auf diese Beschreibungen, wenn Sie das Klimagerät verwenden.

24 Stunden Uhr mit AN/AUS Program Timer

Die Fernbedienung bietet eine große Auswahl von Timer Funktionen, inklusive automatische AN/AUS Timer Einstellungen, täglich wiederholende Einstellungen, Einschalt Timer, AUSschalttimer und Kombinations Timer.

Schonende Entfeuchtung

Durch Koppeln von Verdichter- und Lüfterfunktion, kann periodisches Entfeuchten in Abhängigkeit der Raumtemperatur präzise gesteuert werden, so dass die Luft effizient entfeuchtet wird.

Automatische Reinigung

Der Lüfter bleibt nach Abschalten des Gerätes in Betrieb wenn das Gerät ausgemacht wird. Somit wird die Bildung von Schimmel und Gerüchen verhindert.

Automatische Schlaf Funktion

Die Temperatur steigt oder fällt (schonend) automatisch, um eine komfortable Raumtemperatur zu halten und Energie zu sparen.

Rasches Kühlen (Heizen)

Das hocheffiziente System ermöglicht rasches Kühlen bzw. Aufheizen und behält jedoch dabei einen hohen EER/COP.

Super Quiet

Die besonders geformten Ventilatorflügel reduzieren Geräusche effizient.

Turbo

Starke Raumkühlung

Automatische Lüfterfunktion

Der Mikroprozessor steuert automatisch, je nach Raumtemperatur, die Geschwindigkeit des Lüfters auf die Stufen Hoch, Mittel oder Niedrig, um damit eine gleichmäßige Luftverteilung im Raum sicher zu stellen.

Verteilung des Luftstroms

Die Luftstromverteilerfunktion bewegt die Klappen an den Auslässen hoch und runter und verteilt somit die Luft in jeden Winkel des Raumes, welches ein komfortables Klima schafft.

Automatischer Neustart bei Stromausfall

Nach einem Stromausfall läuft das Gerät selbstständig wieder in der vorhergehenden Betriebsart an, sobald das Netz wieder Strom liefert.

Diagnose

Im Fall einer technischer Störung gibt das Gerät zur schnellen und einfachen Wartung einen Fehlercode aus

Low Voltage Startup (min. 198V)

Das Gerät geht auch dann sicher in Betrieb wenn die Spannung unter der Nennspannung liegt (die Mindestspannung muss 198 V betragen).

Kindersicherung

Die Fernbedienung lässt sich sperren, um den versehentliche Bedienung zu verhindern.

"Blue fin"-Beschichtung

Der Wärmetauscher verfügt über einen wirksamen Blue Fin Korrosionsschutz

INHALT

Seite

MERKMALE....62

PRODUKT-INFORMATION 63

WICHTIGE SYMBOLE 63

AUFSTELLUNGSORT 63

ELEKTRISCHE ERFORDERNISSE....63

SICHERHEITSVORSCHRIFTEN 63

1. ANMERKUNGEN FÜR DEN NUTZER 64
2. BEZEICHNUNG UND FUNKTION DER EINZELTEILE 66
3. BETRIEB DER KABELLOSEN FERNBEDIENUNG 67
4. REINIGUNG UND PFLEGE....76
5. KORREKTE AUSRICHTUNG DES LUFTSTROMES 78
6. FEHLERSUCHE 78

PRODUKT-INFORMATION

Falls Probleme oder Fragen zu diesem Klimagerät auftreten sollten, die eine Kontaktaufnahme mit dem Kundendienst erforderlich machen, werden die folgenden Angaben benötigt. Die Modell- und die Seriennummer befinden sich auf dem Typenschild an der Unterseite des Gehäuses.

Modellnummer

Seriennummer

Kaufdatum

Anschrift des Fachhändlers

Telefonnummer

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit dem « Zeichen gekennzeichnet, weil es die Anforderungen der EWG-Richtlinien Nr. 2004/108/EG, 2006/95/EG und Nr. 93/68/EWG erfüllt. Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und den Installationsanweisungen wird diese Erklärung ungültig.

WICHTIGE SYMBOLE

In dieser Bedienungsanleitung werden die folgenden Symbole verwendet, um Benutzer und Kundendienstpersonal auf die Gefahr von Verletzungen bzw. Sachschäden und eine mögliche Beschädigung des Gerätes hinzuweisen:

WARNUNG

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, wodurch Verletzungen mit möglicherweise tödlichem Ausgang entstehen können.

VORSICHT

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, die zu Verletzungen, einer Beschädigung des Gerätes und anderen Sachschäden führen könnten.

AUFSTELLUNGSORT

• Wir empfehlen, dieses Klimagerät von einem qualifizierten Montagetechniker gemäß der beigefügten Montageanleitung richtig installieren zu lassen.
• Vor der Installation nachprüfen, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

WARNUNG

• Dieses Klimagerät nicht an einem Ort installieren, an dem Dämpfe oder zündfähige Gase auftreten, oder an einem extrem feuchten Ort, z.B. in einem Gewächshaus.
• Das Klimagerät nicht an einem Ort installieren, an dem sich starke Wärme erzeugende Geräte befinden.

Zu vermeiden:

Um das Klimagerät vor Korrosion zu schützen, sollte die Außeneinheit nicht an einem Ort installiert werden, wo sie Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist.

ELEKTRISCHE ERFORDERNISSE

1. Die gesamte Verdrahtung muss in Übereinstimmung mit dem örtlichen Elektrizitätsgesetz erfolgen. Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualifizierten Elektriker.
2. Beide Einheiten des Gerätes müssen mit einer Erdleitung oder durch Netzverdrahtung richtig geerdet werden.
3. Die Verdrahtung muss von einem qualifizierten Elektriker vorgenommen werden.

SICHERHEITSVORSCHRIFTEN

• Vor Inbetriebnahme dieses Klimagerätes sollten Sie diese Bedienungsanleitung aufmerksam durchlesen. Falls Sie danach immer noch irgendwelche Schwierigkeiten oder Fragen haben sollten, wenden Sie sich bitte an Ihren Fachhändler.
• Dieses Klimagerät ist so konstruiert, dass es für ein angenehmes Raumklima sorgt. Verwenden Sie dieses Gerät nur für seinen beabsichtigten Zweck gemäß der Beschreibung in dieser Bedienungsanleitung.

WARNUNG

• Auf keinen Fall Benzin oder andere zündfähige Gase oder Flüssigkeiten in der Nähe des Klimagerätes verwenden oder lagern — Explosionsgefahr!
• Dieses Klimagerät besitzt keinen Ventilator zum Ansaugen von Frischluft. Werden Gas- oder Ölheizgeräte, die viel Sauerstoff verbrauchen, im gleichen Raum betrieben, so müssen Fenster und Türen häufig geöffnet werden, um die Luft im Raum zu erneuern. Anderenfalls besteht in extremen Fällen Erstickungsgefahr!

VORSICHT

• Schalten Sie das Klimagerät nicht mit Hilfe des Netztrennschalters ein und aus. Verwenden Sie dazu grundsätzlich die Betriebstaste (ON/OFF).
• Stecken Sie keine Gegenstände in den Luftauslass der Außeneinheit. Dies ist gefährlich, weil das Gebläse mit hoher Drehzahl rotiert.
• Lassen Sie nicht zu, dass Kinder mit diesem Gerät spielen.
• Achten Sie stets darauf, den Raum nicht zu stark zu kühlen oder heizen, wenn Kleinkinder oder Kranke anwesend sind.

1. ANMERKUNGEN FÜR DEN NUTZER

1.1 Funktionsweise und besondere Funktionen für Kühlen

Funktionsweise:

Das Innengerät der Klimaanlage nimmt die Wärme im Raum auf, das Außengerät gibt die aufgenommene Wärme nach außen ab, so dass die innerräumliche Temperatur sinkt. Die Kühlkapazität sinkt wenn die Außentemperatur steigt.

Schutz gegen Frost:

Falls das Gerät im Kühlmodus bei geringer Temperatur läuft, kann sich Reif auf dem Wärmetauscher des Innegeräte bilden. Falls die Temperatur des inneren Wärmetauschers unter 0°C sinkt, stoppt der Mikroprocessor den Verdichter um Schaden am Gerät zu vermeiden.

1.2 Funktionsweise und besondere Merkmale für Heizen

Funktionsweise:

1. Das Außengerät der Klimaanlage entzieht der Außenluft Wärme, diese gibt die Klaimaanlage im Innengerät ab, so dass die innerräumliche Temperatur steigt. Die Heizkapazität sinkt mit fallender Außentemperatur.
2. Falls die Außentemperatur gesunken ist, ist eine andere Heizvorrichtung zu nutzen.

Abtauen:

1. Bei niedrigen Außentemperaturen bildet sich nach längerem Betrieb Reif am Außengerät. Dies reduziert die Heizleistung des Gerätes. Daher startet dann die automatische Enteisungsfunktion und der Heizmodus stoppt für 8-10 Minuten bis zum ende dieses Abtaumodus.
2. Während der automatischen Enteisung, arbeten die Lüftermotoren sowohl des Außen- wie auch des Innengerätes nicht.
3. Während der automatischen Enteisung, blinkt die Anzeige am Innengerät und das Außengerät lassen sich eventuell Dampfschwaden beobachten. Dies ist keine Fehlfunktion, sondern passiert aufgrund der Enteisung.
4. Nachdem das Abtauen beendet ist, wird das Heizen automatisch wieder aufgenommen.

Vermeidung von kaltem Luftzug:

Wenn das Gerät im Heizmodus operiert, arbeitet das Gebläse des Innengerätes nicht, wenn eine der 3 folgenden Bedingungen vorliegt. So wird kalter Luftzug vermieden (der Lüfterstopp ist aus 2 Minuten begrenzt).

1. Start des Heizmodus
2. unmittelbar nachdem die automatische Enteisung aufgehört hat
3. Heizen bei geringer Außentemperatur

Sanfter Luftstrom:

Bei folgender Situation arbeitet das Gerät einen sanften Luftstrom, dabei rotiert der Steuer-Lüftungsschlitz in eine bestimmte Position

1. Im Heizmodus kann der Verdichter des anfordernden Gerätes nicht den Betrieb aufnehmen
2. Im Heizmodus hat die Einheit die Solltemperatur erreicht, der Verdichter stoppt für ca. eine Minute.

1. ANMERKUNGEN FÜR DEN NUTZER

1.3 Zulässige Umgebungstemperaturen für den Betrieb

	Temperatur Innenlufttemperatur Außenlufttemperatur
KÜHLUNG	Max. 32°C DB /	23 °C WB 43°C DB / 26°C WB
	Min. 21°C DB /	15 °C WB 21°C DB
HEIZUNG	Max. 27°C DB 2	4°C DB / 18 °C WB
	Min. 20°C DB -	7°C DB / -8 °C WB

D

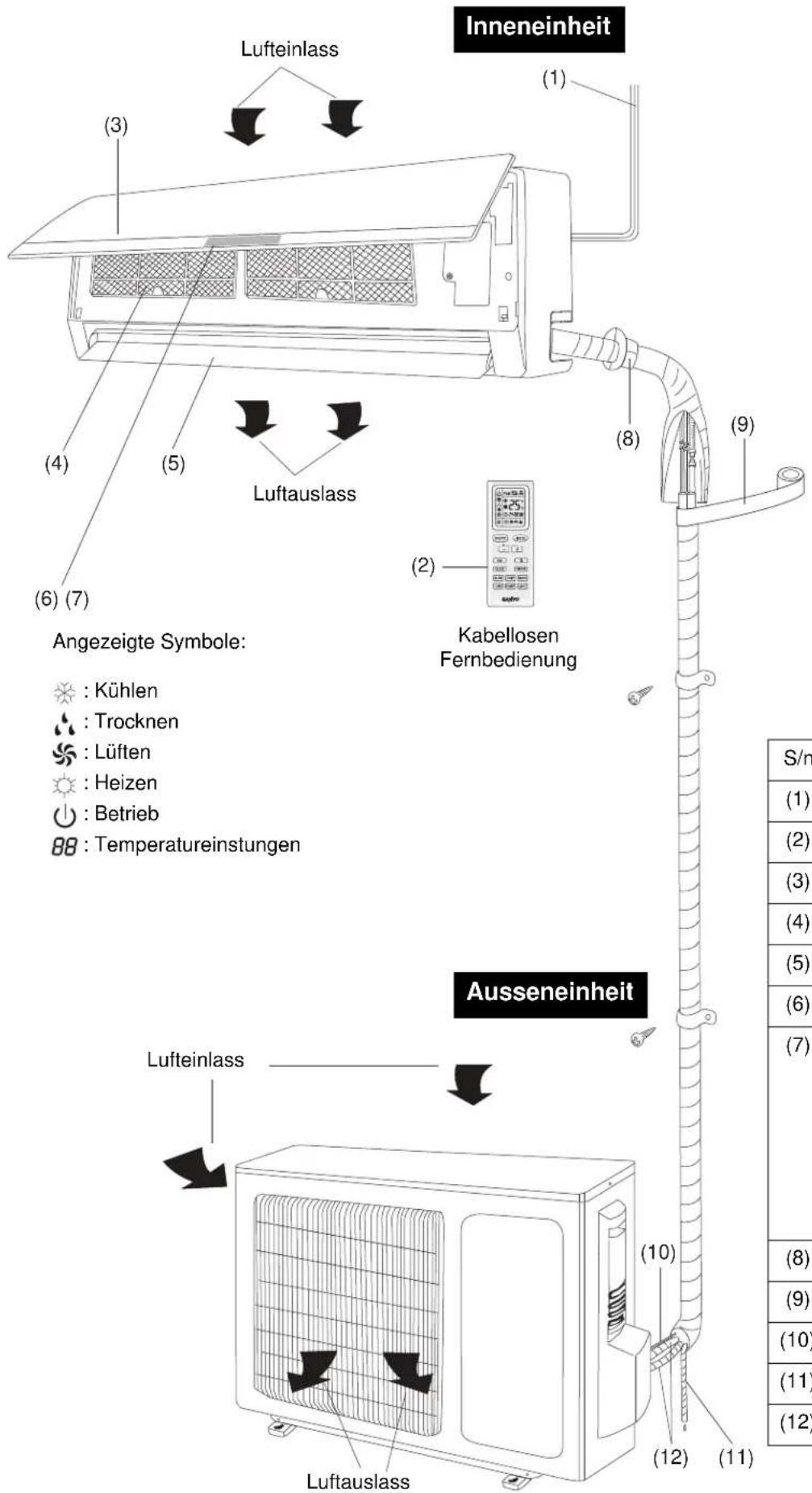

1. BEZEICHNUNG UND FUNKTION DER EINZELTEILE


S/n Name des Teiles

(1) Stromkabel

(2) Fernbedienung

(3) Frontpaneel

(4) Filter

(5) Lenkklappe

(6) Empfänger

(7) ANzeigeKühlenTrocknenLüftenHeizenBetriebTemperatur-einstellungen

(8) Kältemittelleitung

(9) Abdeckband

(10) Verbindungskabel

(11) Ablauf

(12) Kältemittelleitung

3. BETRIEB DER KABELLOSEN FERNBEDIENUNG

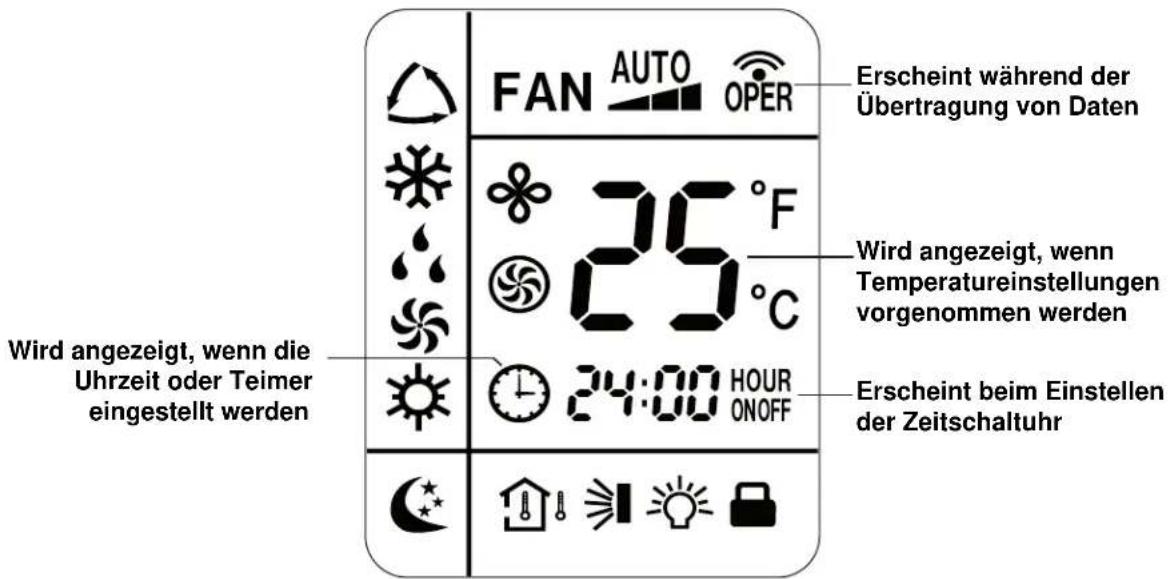

3.1 Fernbedienung (Anzeigefeld)

Symbole

(1) Betriebsart

AUTO (Automatischer Betrieb)..

COOL (Kühlen) ....

DRY (Entfeuchten) ....

FAN (Gebläse) ......

HEAT (Heizen) ....

(2) Gebläsedrehzahl

Automatikbetrieb ......

Hohe Drehzahl......

Mittlere Drehzahl......

Niedrige Drehzahl ....

(3) Einstellung der Solltemperatur,

Einstellbereich 16 – 30°C,

Darstellugn für Einstellung

23°C

(4) Zeitschaltuhr

24-Stunden-Zeitschaltuhr

zum Einschalten.

24-Stunden-Zeitschaltuhr

zum Ausschalten

(5) Schlaffunktion......

(6) Anzeige der Datenübertragung.

(7) Uhrzeitanzeige ....

(8) Position der Luftausblasklappe

(9) Licht....

(10) Lüften ....

(11) Turbo ....

(12) Temperatur......

(13) Sperre der Fernbedienung.....

3. BETRIEB DER KABELLOSEN FERNBEDIENUNG

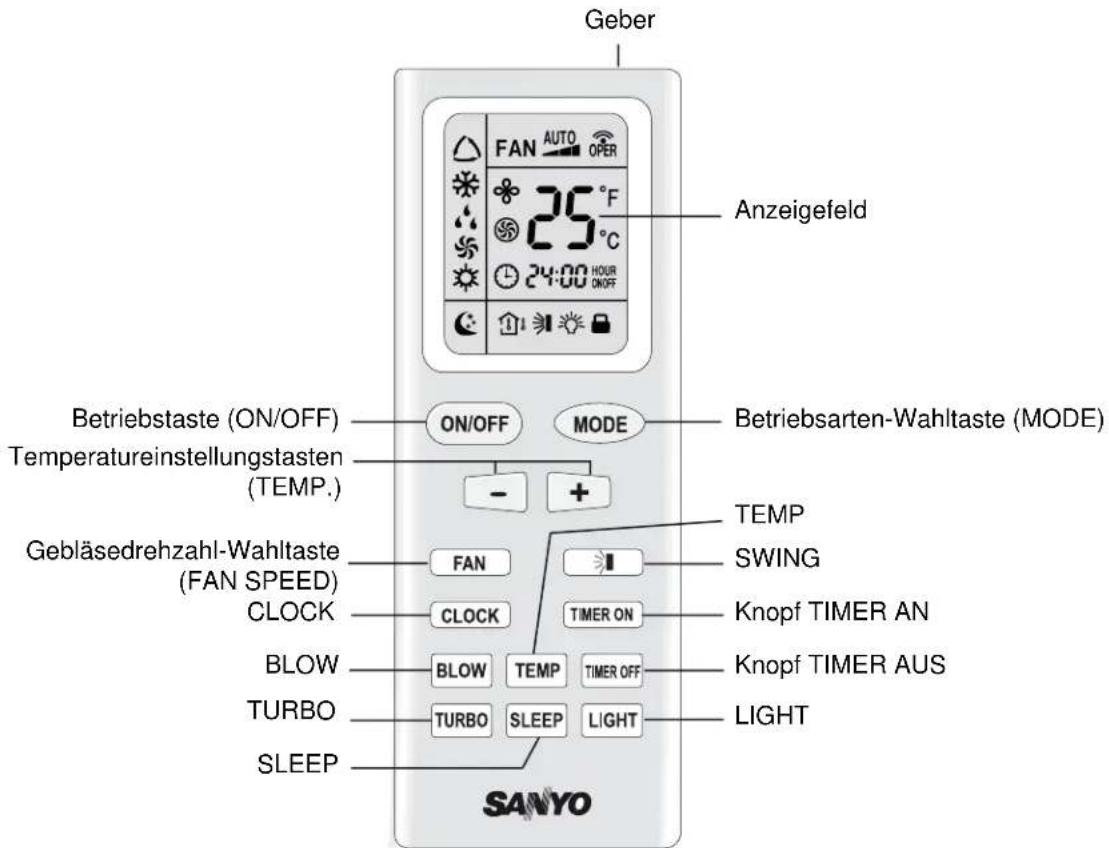

3.2 Fernbedienungsfunktionen

Geber	Beim Drücken der Tasten an der Fernbedienung erscheint das Symboloper auf dem Anzeigefeld, um zu kennzeichnen, dass die Einstellungsänderungen an den Empfänger im Klimagerät übertragen werden.
Anzeigefeld	Die Informationen des betriebenen Geräts werden angezeigt wenn die Fernbedienung an ist. Falls das Gerät ausgeschaltet ist, werden nur CLOCK and TEMP angezeigt.
Betriebstaste (ON/OFF)	Diese Taste dient zum Ein- und Ausschalten des Klimagerätes.
Betriebsarten-Wahltaste(MODE)(AUTO)(COOL)(DRY)(FAN)(HEAT)	Diese Taste verwenden, um die Betriebsart für AUTO (automatischen Betrieb), COOL (Kühlen), DRY (Entfeuchten), FAN (Gebläse) oder HEAT (Heizen) zu wählen.△: Bei Wahl dieser Einstellung errechnet das Klimagerät die Differenz zwischen der Thermostat-Einstellung und der Raumtemperatur und schaltet dementsprechend automatisch auf Kühlen (COOL) oder Heizen (HEAT) um.Das Klimagerät macht den Raum kühler.Das Klimagerät entzieht der Luft im Raum Feuchtigkeit.Das Klimagerät funktioniert nur als Umluftgebläse.Das Klimagerät macht den Raum wärmer.
(+) / (-) Einstellungstasten(TEMP.)	+ : Drücken Sie die Taste (+) um die Solltempertur zu erhöhen. Wenn Sie den die Taste 2 Sekunden oder länger gedrückt halten, steigt die Sollwertangabe schneller.- : Drücken Sie die Taste (-) um die Solltempertur zu senken. Wenn Sie den die Taste 2 Sekunden oder länger gedrückt halten, sinkt die Sollwertangabe schneller.
Knopf SPERREN / FREIGEBEN	○ : Drücken Sie beide Knöpfe gleichzeitig um die Fernbedienung zu Sperren oder freizugeben.
Knopf TIMER AN	ON : Das Klimagerät schaltet sich zur eingestellten Zeit ein.
Knopf TIMER AUS	OFF : Das Klimagerät schaltet sich zur eingestellten Zeit aus.

3. BETRIEB DER KABELLOSEN FERNBEDIENUNG

3.2 Fernbedienungsfunktionen (fortgesetzt)

Gebläsedrehzahl-Wahltaste (FAN SPEED)	AUTO :Die Gebläsedrehzahl wird automatisch festgelegt.→ : Niedrige Drehzahl→ : Mittlere Drehzahl→ : Hohe Drehzahl
TEMP ZUR BEACHTUNG	Drücken um den eingestellten Sollwert oder die Raumtemperatur anzuzeigen:Zeigt den eingestellten Sollwert an:Zeigt die gegenwärtige Raumtemperatur an (Knopf 5 Sekunden gedrückt halten)Die Umgebungstemperatur wird fünf Sekunden lang angezeigt. Anschließend wird die voreingestellte Temperatur angezeigt.:Der aktuelle Status wird nicht geändertKein Symbol : Standardanzeige der voreingestellten Temperatur
BLOW	Startet und beendet den Lüfterbetrieb des Innengerätes zum Trocknen des Geräteinnern. Diese Funktion ist nur im Kühl- und Entfeuchtungsmodus verfügbar. In den anderen Betreibsarten ist diese Funktion nicht verfügbar und BLOW wird dann nicht angezeigt.
LIGHT	Schaltet die Beleuchtung an der Fernbedeinung An oder Aus.
TURBO	Aktiviert die Schnellabkühl- bzw. Schnellaufheizfunktion

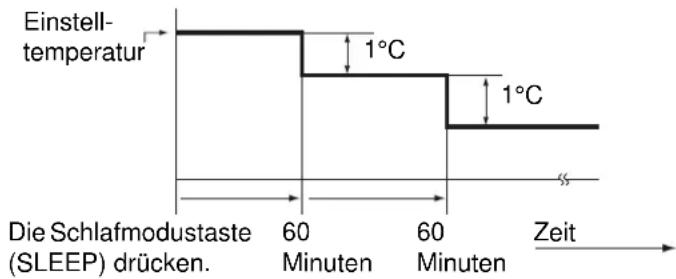

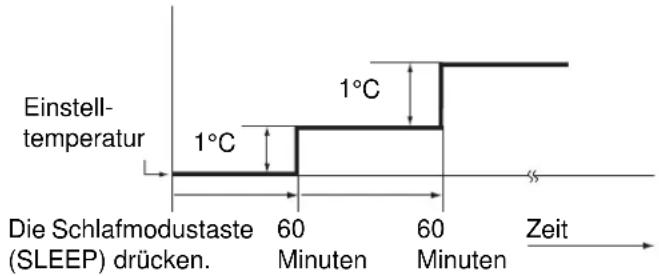

SLEEP	Wird dieser Knopf im Entfeuchtungs-, Kühl oder Heizmodus gedrückterscheint das „Symbol im Display und die Temepraturen werden angepasst (Seite 72)
CLOCK	Zum Einstellen der UhrzeitFunktionsweise:Funktionsweise: drücken Sie den CLock-Knopf bis das Zeichen „auf der Fernbedingung blinkt, innerhalb von 5 Sekunden sind die Einstellungen durch betätigen der (+) bzw. (-) Taste zu beginnen. Halten Sie eine dieser Tasten für länger als 2 Sekunden gedrückt, verändert sich die Uhrzeit alle halbe Sekunde um den Wert 1. Bei Erreichen der korrekten Zeit drücken Sie die CLOCK Taste, das „Symbol erscheint konstant und zeigt die Übernahme des neuen Wertes an.
SWING ZUR BEACHTUNG	Damit stellen Sie die Ausblasrichtung des Luftstromes ein:[IMAGE]Wenn Sie das Gerät einschalten schwingt die Klappe erst durch alle Positionen und nimmt dann die voreingestellte Position ein (Seite 74)

3. BETRIEB DER KABELLOSEN FERNBEDIENUNG

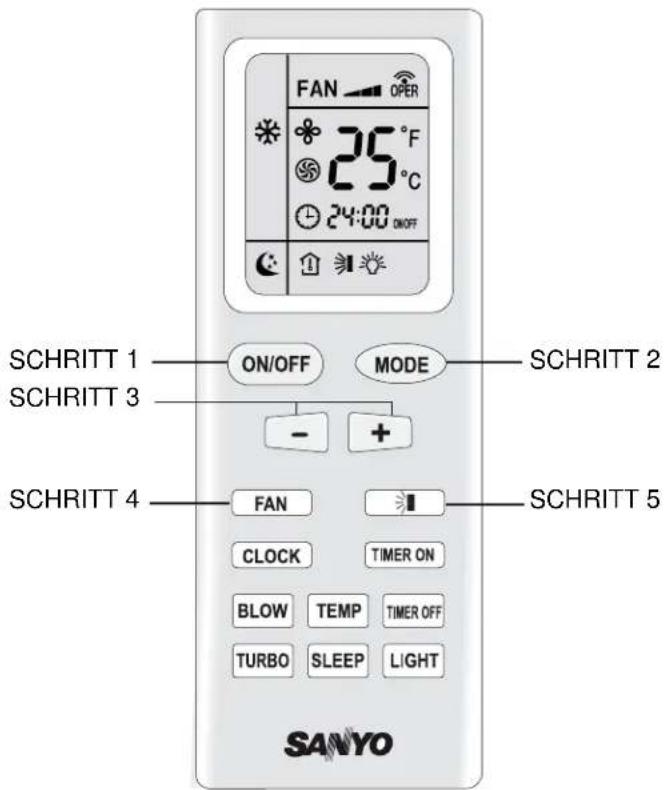

3.3 Allgemeine Funktionen

ZUR BEACHTUNG

Betätigen Sie die Funktionstasten wie unten beschrieben, um die gewünschten Einstellungen vorzunehmen.

SCHRITT 1 Zum Einschalten des Klimageräts die Betriebstaste (ON/OFF) drücken.
SCHRITT 2 Die Betriebsarten-Wahltaste (MODE) zur Wahl der gewünschten Betriebsart betätigen.Entfeuchtungsfunktion →Für Kühlbetrieb →Nur für den Gebläsebetrieb →AUTOMatik-Modus →Für Heizbetrieb →	→ → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → →
SCHRITT 3 Die Temperatureinstellungstasten (TEMP.) betätigen, um die gewünschte Raumtemperatur einzustellen.Einstellbarer Temperaturbereich:30°C (86°F) max.—16°C (61°F) min.Bei der „AUTO“ Funktion kann die Temperatur nicht angepasst werdenIm Heizbetrieb arbeitet das Gerät dann mit einem Sollwert von 28 °C (82 °F);bei anderen Funktionen ist der Sollwert 25 °C (77 °F).
SCHRITT 4 Die Gebläsedrehzahl-Wahltaste (FAN SPEED) wunschgemäß einstellen.AUTO: Automatische Einstellung Lüftergeschwindigkeit : Niedrige Drehzahl : Mittlere Drehzahl : Hohe DrehzahlZURBEACHTUNG Im Entfeuchtungsmodus wird die Lüftergeschwindigkeit automatisch auf niedrig (LOW) gesetzt	Im Entfeuchtungsmodus wird die Lüftergeschwindigkeit automatisch auf niedrig (LOW) gesetzt
SCHRITT 5 Drücken Sie den „” Hopf und richten die Ausblasklappe wie gewünscht aus oder wählen Sie den Automatikbetrieb.

Um das Klimagerät auszuschalten, die Betriebstaste (ON/OFF) erneut drücken.

3. BETRIEB DER KABELLOSEN FERNBEDIENUNG

3.4 Benutzung des 24-Stunden "AN" oder "AUS" Timers

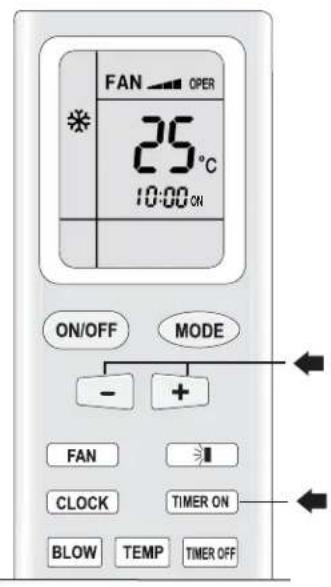

3.4.1 Einschaltzeituhr -Betriebsart (TIMER ON) (Beispiel)

Nach Ablauf der für die Einschaltzeituhr eingestellten Zeitdauer schaltet sich das Gerät ein.

Die Anzeige auf der linken Seite stellt dar, dass die Klimaanlage in 10 Stunden anläuft.

Einstellverfahren:

SCHRITT1	Drücken Sie den “AN/AUS” Knopf und drücken “MODE” um die gewünschten Betriebsmodus einzustellen. (Siehe den Abschnitt „BETRIEB MIT HILFE DER FERNBEDIENUNG“ auf Seite 68.) Drücken Sie erneut den “AN/AUS” Knopf um das Gerät auszuschalten.
SCHRITT2	Die Einschaltzeitschaltuhr-Taste (TIMER ON) drücken.
SCHRITT3	Drücken sie den “TIMER ON” Knopf (der vor der Uhranzeige erscheint), um die Zeit einzustellen, zu welcher Sie den Betrieb beginnen möchten.Die Zeit kann für eine Minuten Intervalle für 24 Stunden eingestellt werden. Halten sie (+) / (-) gedrückt. Dies ändert sofort die UhrzeitDrücken Sie erneut “TIMER ON” um sicherzustellen dass die Uhrzeit auf 10 Uhr eingestellt ist.

• Die Anzeige springt sofort auf CLOCK aber die Kennzeichen "ON" bleiben erhalten
  Zum Aufheben dieser Funktion: Drücken Sie den "TIMER ON" Knopf erneut um abzubrechen

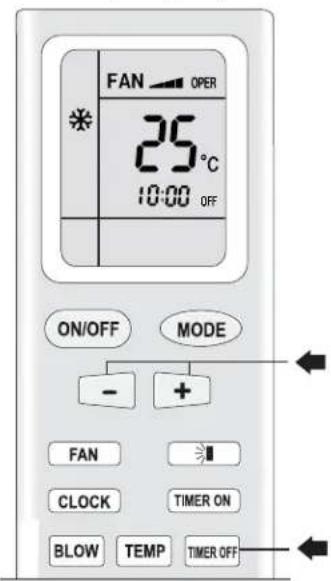

3.4.2 Ausschaltzeituhr -Betriebsart (TIMER OFF) (Beispiel)

Nach Ablauf der für die Ausschaltzeituhr eingestellten Zeitdauer schaltet sich das Gerät aus.

Die Anzeige auf der linken Seite gibt an dass die Klimaanlage um 10 Uhr ausgeht.

Einstellverfahren:

SCHRITT1	Die Ausschaltzeitschaltuhr-Taste (TIMER OFF) drücken.
SCHRITT2	Drücken Sie den “TIMER OFF” Knopf (der vor der Uhranzeige erscheint) um die Zeit einzustellen, zu der Sie das Gerät abgeschaltet haben möchten.Die Zeit kann für eine Minuten Intervalle für 24 Stunden eingestellt werden. Halten sie (+) / (-) gedrückt. Dies ändert sofort die UhrzeitDrücken Sie erneut “TIMER OFF” um sicherzustellen dass die Uhrzeit auf 10 Uhr eingestellt ist.

• Die Anzeige springt sofort auf CLOCK aber die Kennzeichen "OFF" bleiben erhalten
Zum Aufheben dieser Funktion: Drücken Sie den "TIMER OFF" Knopf erneut.

3. BETRIEB DER KABELLOSEN FERNBEDIENUNG

3.5 Verwendung der Schlaf Funktion

Der Schlafmodus (SLEEP) dient zur Energieeinsparung.

Die Schlafmodustaste (SLEEP) während des Betriebs drücken.

Die Markierung erscheint auf dem Anzeigefeld.

Um den Schlafmodus aufzuheben, die Schlafmodustaste (SLEEP) erneut drücken.

3.5.1 In den

Betriebsarten für Kühlen und Entfeuchten:

(※ u η d

Nach Wahl des Schlafmodus (SLEEP) erhöht das Klimagerät die eingestellte Temperatur automatisch um 1°C, wenn 60 Minuten nach Wahl der Betriebsart verstrichen sind, und nach weiteren 60 Minuten erneut um 1°C, ungeachtet der Raumtemperatur zum Zeitpunkt der Wahl des Schlafmodus. Das Gerät behält danach diese Temperatur bei. Auf diese Weise kann Energie gespart werden, ohne dabei auf Komfort verzichten zu müssen. Diese Funktion ist vorteilhaft, wenn nur eine schwache Kühlung des Raumes erforderlich ist.

Betriebsart für Heizen: (✗)

Nach Wahl des Schlafmodus (SLEEP) erniedrigt das Klimagerät die eingestellte Temperatur automatisch um 1°C, wenn 60 Minuten nach Wahl der Betriebsart verstrichen sind, und nach weiteren 60 Minuten erneut um 1°C, ungeachtet der Raumtemperatur zum Zeitpunkt der Wahl des Schlafmodus. Das Gerät behält danach diese Temperatur bei. Auf diese Weise kann Energie gespart werden, ohne dabei auf Komfort verzichten zu müssen. Diese Funktion ist vorteilhaft, wenn nur eine schwache Heizung des Raumes erforderlich ist.

3. BETRIEB DER KABELLOSEN FERNBEDIENUNG

3.6 Verwendung der „zusätzlichen“ Funktionen

Funktionsprinzip

• Während der DRY Funktion wird die Lüftergeschwindigkeit auf LOW gesetzt.
• Falls die Zimmertemperatur 2 °C höher als die eingestellte Temperatur ist, läuft das Gerät im Kühlmodus.
• Wenn die Zimmertemperatur einmal auf ± 2 °C der Einstellung erreicht, wiederholt das Gerät automatisch den Zyklus den Verdichter 6 Min. „AN“ und 4 Min. „AUS“.

Funktionsprinzip

- Wenn der AUTO Modus verwendet wird, wird die voreingestellte Temperatur auf dem LCD angezeigt, das Gerät wählt die Betriebsart selbstständig in Abhängigkeit der Raumtempertur.

Funktionsprinzip
Diese Funktion zeigt an, dass die Feuchtigkeit des Verdampfers im Innengerät verdunstet wird nachdem das Gerät ausgegangen ist, um hiermit Schimmelbildung zu vermeiden. Sobald die BLOW Funktion ist eingeschaltet, während das Gerät mit der Taste EIN/AUS ausgeschaltet ist, läuft der Innengerätlüfter für 10 Minuten bei langsamer Geschwindigkeit weiter. Durch erneutes drücken von „BLOW“ hält der Innengerätlüfter sofort an.

Funktionsprinzip

Während der Modi "COOL" oder „HEAT" läuft des Gerät auf extrem hoher Lüftergeschwindigkeit, um rapide zu kühlen oder zu heizen, so dass der Sollwert so schnell wie möglich erreicht wird.

Funktionsprinzip

Dies ist ein besonderer Knopf für den Nutzer, die das Licht während des Schlafs vermeiden wollen.

Anschalten "AN" der Lichtanzeige

Wenn die Lichtfunktion eingestellt wird, wird das Symbol auf der Fernbedienungsanzeige mit drücken dieses Knopfes angezeigt. Die Lichtanzeige ist an wenn das Klimagerät das Signal dazu erhält.

Funktionsprinzip

Anschalten "AUS" der Lichtanzeige

Bei Abbruch der Lichtfunktion, erlischt das Symbol auf der Fernbedienung. Die Lichtanzeige erlischt wenn das Gerät das Signal dazu erhält.

Drücken Sie “+” and “-” gleichzeitig, um die Tastatur sperren/freizugeben. Falls die Fernbedienung gesperrt ist wird das „Symbol angezeigt. Wenn das Gerät gesprerrt ist und Sie einen beliebigen Knopf drücken, leuchtet das Symbol dreimal auf. Wenn die Tastatur freigegeben ist, verschwindet das Symbol.

3. BETRIEB DER KABELLOSEN FERNBEDIENUNG

3.6 Verwendung der "zusätzlichen Funktionen (fortgesetzt)

„SWING“ Funktion

Funktionsprinzip

Schwenken

1. Drücken Sie den Schwenkfunktionsknopf für mehr als zwei Sekunden. Die Schwenkanlage bewegt sich hoch und runter. wenn Sie den Knopf loslassen bleibt der Schwenkkopf in der aktuellen Position stehen.
2. Sie können durch schrittweises Drücken (innerhalb von 2 Sekunden) die vorgegebene Ausblasrichtung in der gezeigten Reihenfolge auswählen, ebenso den Automatik-Modus oder das Gerät abschalten.

„°F“ / „°C“ Funktion

Funktionsprinzip

Umschalten von Fahrenheit zu Celsius. Wenn das Gerät aus ist drücken Sie die "MODE" und "-" Knöpfe gleichzeitig und lassen beide gemeinsam los, das Gerät schaltet sofort von °F auf °C um und umgekehrt.

Bei einem Stromausfall während des Betriebs

Funktionsprinzip

Falls es einen Netzausfall gibt stoppt das Gerät. Wenn der Strom wieder verfügbar ist startet das Gerät nach drei Minuten neu.

„H1“ Abtauen Funktion

Funktionsprinzip

Wenn das Gerät abtaut, wird "H1" auf der Garäteanzeige angezeigt. Selbst wenn man das Gerät mit der Fernbedienung ausmacht, hört das Gerät nicht mit dem Abtauen auf bis es damit fertig ist; Wenn ein beliebiger Modus durch die Fernbedienung getätigt wird, wird jede gerade eingestellte neue Funktion nicht getätigt bis das Gerät die Abtauung abgeschlossen hat.

3. BETRIEB DER KABELLOSEN FERNBEDIENUNG

3.7 Entnehmen und Einsetzen der Batterien

1. Drücken Sie leicht entlang der Richtung des Pfeils, um die Rückklappe der Fernbedienung zu öffnen (Fig. 1)
2. Entnehmen Sie die alten Batterien (Fig. 1)
3. Legen Sie zwei neue AAA1.5V Trockenbatterien ein und beachten dabei die Polarität. (Fig. 2)
4. Schließen sie wieder die Rückklappe. (Fig. 2, Prozedur 4)

ZUR BEACHTUNG

• Die Batterien halten etwa sechs Monate. Tauschen Sie die Batterien aus, wenn die Fernbedienungsanzeige nich tmehr leuchtet oder wenn sie nicht mehr zum Verändern der Einstellungen verwendet werden kann.
- Wenn Sie die Batterien auswechseln verwenden Sie keine alten oder von einem andern Typ. Überprüfen Sie die Auslaufsicherheit bei –AAA Alkalibatterien, denn ein Auslauf kann eine Fehlfunktion der Fernbedienung zur Folge haben.
- Falls die Fernbedienung für mehr als einen Monat nicht verwendet wird, nehmen sie die Batterien bitte raus da sonst ein Auslaufen möglich ist.
• Die Fernbedienung sollte mindestens einen Meter von TVs, Stereoanlagen entfernt liegen. Falls die Fernbedienung nicht normal funktioniert, nehmen Sie die Batterien bitte raus und legen Sie diese nach 30 Sekunden wieder ein. Wenn Sie dadurch immer noch nicht funktioniert, wechseln Sie die Batterien aus.
- Das Fernbedienungssignal kann bis zu einem Abstand von 4 Metern empfangen werden.
- Bringen Sie verbrauchte Batterien gemäß den zutreffenden lokalen Verordnungen zur vorgesehenen Sammelstelle.

3.8 Verwendung der Fernbedenung

Bei Verwendung der Fernbedienung deren Geberkopf stets direkt auf den Empfänger des Klimageräts richten. (Fig. 3)

3.9 Notfunktion

Falls die Fernbedienung verloren gegangen ist oder nicht mehr funktioniert, verwenden Sie bitte die Schalter manuell (Fig. 4). Das Gerät läuft im "AUTO" Modus, aber die Temperatur und der Lüftergeschwindigkeit kann nicht verändert werden.

Öffnen Sie das Paneel, die Manuellschalter befinden sich bei der Anzeigenbox. Funktionsweise wie im Bild angezeigt:

• Das Gerät anstellen „ON“:
Wenn das Gerät aus ist, drücken Sie den Knopf und das Gerät startet sofort im Automatik-Modus. Der Mikrocomputer wählt aufgrund der Innenraumtemperatur den Modus (Kühlen, Heizen oder Lüfter) um ein komfortables Klima zu schaffen.

• Das Gerät ausstellen „OFF“:

Drücken Sie den Knopf und das Gerät stoppt.

Fig. 3

Fig. 4

4. REINIGUNG UND PFLEGE

VORSICHT

1. Aus Sicherheitsgründen das Gerät vor dem Reinigen ausschalten und es außerdem vom Netz trennen. Anderenfalls besteht Stromschlaggefahr.
2. Zum Reinigen kein Wasser auf die Inneneinheit oder Außeneinheit sprühen. Es besteht Stromschlaggefahr.
3. Durch Lösungsmittel (z. B. Verdünner oder Benzin) wird das Klimagerät beschädigt. (Reinigen Sie die Einheiten mit einem trockenen, weichen Tuch oder mit einem Tuch, dass mit Wasser oder Reinigungsflüssigkeit befeuchtet ist.)

4.1 Das Frontpaneel reinigen

(nehmen Sie das Gerät vor der Reinigung ab)

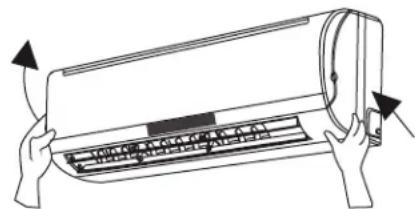

1. Abnahme des Paneels

Drücken Sie beide Enden der Rillen in die angezeigte Position wie in Richtung des Pfeils. (Fig. 4a, 4b)

2. Reinigen

Reinigen sie mit einer weichen Bürste, mit Wasser und einem neutralem Reinigungsmittel und trockenen Sie mit einem sauberen weichen Tuch ab. (Fig. 5)

ZUR BEACHTUNG

Verwenden Sie kein Wasser mit einer Temperatur höher als 45°C um Verfärbungen und Verformungen zu vermeiden.

Bringen Sie die Stützen an beiden Enden in die Riefen an und bringen den mittleren Schaft in die Riefe. Drücken Sie das Panel wie mit dem Pfeil angezeigt an (Fig. 6a,6b)

4.2 Reinigen der Luftfilter

(Empfohlen alle 3 Monate)

VORSICHT

1. Nach Entnahme des Filters liegen die Lamellen und Kanten frei und können bei unsachgemäßem Umgang zu Verletzungen führen. Die Reinigung dieser Teile ist sehr vorsichtig durchzuführen.
2. Der Wärmetauscher sowie andere Bestandteile des Außengeräts müssen jedes Jahr gereinigt werden. Wenden Sie sich an Ihren Händler oder ein Service Center.

ZUR BEACHTUNG

1. Auf dem Front Penel befinden sich teiele des Mikrocompuers und das Schaltbild auf dem Frontpanel (hier bin ich mir mit der Übersetzung nicht sicher)
2. Bei hoher Staubbelastung müssen die Filter öfter gereinigt werden.

4. REINIGUNG UND PFLEGE

4.2 Reinigen der Luftfilter (fortgesetzt)

1. Abnahme der Luftfilter

Ziehen Sie das Paneel aus den Angeln der unteren Riefen des Paneels. Ziehen Sie den Filter hoch, dann runter, um ihn herauszunehmen. (Fig. 7).

2. Reinigen

Um den haftenden Staub an den Filtern zu reinigen können Sie entweder einen Staubsauger verwenden oder den Filter mit warmen Wasser abwaschen (das Wasser mit dem neutralen Reinigungsmittel sollte unter 45°C sein) wenn diese sehr dreckig sind. Die Trocknung sollte im Schatten erfolgen. (Fig.8)

ZUR

BEACHTUNG

Verwenden Sie kein Wasser über 45°C, um Verformung und Verfärbung zu vermeiden. Nicht über Feuer oder einer Heizung trocknen da der Filter sonst Feuer fangen kann oder sich verformt.

3. Anbringung der Luftfilter

Führen Sie die Oberkante des Luftfilters ein, und passen Sie dann die Vorsprünge an der Unterseite des Filters vollständig in die Haken am Gerät ein. Drücken Sie auf die mit den Pfeilen markierten Stellen, und schließen Sie die Frontplatte. (Fig. 9)

WARNUNG

Der Reinigungs-Luftfilter ist nicht in der Lage, der Luft schädliche Gase und Dämpfe zu entziehen oder den Raum zu belüften. Bei Betrieb eines Gas- oder Ölheizgeräts im Raum müssen Türen und Fenster regelmäßig geöffnet werden, um Frischluft einzulassen. Anderenfalls kann in extremen Fällen Erstickungsgefahr bestehen.

4.3 Vor Wiederinbetriebnahme zu überprüfen

1. Stellen Sie sicher dass nichts die Luft-Aus/-einlässe verdeckt. (Fig.10)
2. Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind.
3. Prüfen Sie, dass die Fernbedinung mit funktionierenden Batterien bestückt ist
4. Stellen Sie sicher, dass die Außeneinheit sicher steht und befestigt ist, bei Beschädigungen, verständigen Sie bitte ihren Händler oder Installateur.

4.4 Pflege nach Benutzung

1. Schalten Sie das Gerät aus, und trennen Sie es vom Netz.
2. Reinigen Sie den Filter, und die Innen- und Außeneinheit.
3. Entfernen Sie Staub und Verstopfungen von der Außeneinheit.
4. Entfernen Sie Roststellen von der Außeneinheit, und lackieren Sie die Stellen neu, damit sich der Rost nicht weiter ausbreitet.

5. KORREKTE AUSRICHTUNG DES LUFTSTROMES

1. Horizontal:

Der horizontale Luftstrom wird manuell eingestellt, indem man den Lüftungsschlitz mit der Hand nach links oder rechts bewegt.

VORSICHT

Bei hoher Luftfeuchtigkeit sollten die vertikalen

Luftleitlamellen während des Kühl- oder

Entfeuchtungsbetriebs geradeaus nach vorn weisen.

Wenn sie bis zum Anschlag nach rechts oder links geschoben sind, kann sich Kondenswasser im Umfeld des Luftauslaßgitters bilden und auf den Boden tropfen.

2. Vertikal:

Der vertikale Luftstrom wird durch Bewegen der Klappe mit der Fernbedienung eingestellt.

Verwenden Sie die Taste SWING der Fernbedienung um entweder den Auto Sweep einzustellen oder den Luftstrom in empfohlener Richtung setzen.

VORSICHT

• Die Taste SWING an der Fernbedienung verwenden, um die Klappe auf die gewünschte Position einzustellen. Wenn die Klappe von Hand verstellt wird, stimmt ihre tatsächliche Position nicht mehr mit der an der Fernbedienung registrierten Stellung überein. In einem solchen Fall das Gerät ausschalten, warten, bis sich die Klappe schließt, und das Gerät dann wieder einschalten. Dadurch wird die normale Klappenposition wiederhergestellt.
• Beim Kühlbetrieb darf die Klappe nicht nach unten weisen. Anderenfalls kann sich Kondenswasser im Umfeld des Luftauslaßgitters bilden und auf den Boden tropfen.

Reparaturen und Wartungen dürfen nur von autorisisertem Fachpersonal durchgeführt warden, reparieren Sie Ihre Gerät keinesfalls selbst.

Sie können die fplgenden Punkte selöbst prüfen und so ggf. Zeit und Geld sparen.

Phänomen Maßnahme
Das Gerät startet nicht sofort Das Gerät verfügt über eine Wiederanlaufsperre von 3 Minuten nach jeder Abschaltung, als Überlastungsschutz. Nach drei Minuten startet das Gerät selbsttätig

6. FEHLERSUCHE

Phänomen Maßnahme
Das Gerät verbreitet nach Start unanangenehme Gerüche	Lösung: Reinigen der Luftfilter (Seite 76)Wenn das Problem weiterhin besteht, muss das Gerät zur Inspektion. Wenden Sie sich bitte an Ihren autorisierten SANYO-Kundendienst.
Während des Betriebes treten Strömungsgeräusche auf	Gelegentlich kann es zu Gurgeln oder Rauschen kommen, wenn das Gerät gerade gestartet oder gestoppt worden ist oder wenn der Kompressor startet oder stoppt. Das Geräusch im Kältemittelfluss begründet und stellt keine Fehlfunktion dar.
Es bilden sich Dampfwolken Dies kann bei hohen Temperaturen udn hoher	Luftfeuchtigkeit auftreten, wenn die Lufttemperatur schnell abgesenkt wird. Das Phänomen endet nach kurzer Betriebszeit selbsttätig.
Knarrende Geräusche bei Ein- oder Ausschalten des Gerätes	Durch die Temperaturunterschiede können sich Kunststoffteile leicht verformen und derartige Geräusche verursachen
Das Gerät arbeitet nicht • Ist der elektrische Strom verfügbar	• Ist der Stecker korrekt in der Steckdose• Ist die Netzspannung zu hoch oder zu niedrig (Test nur durch qualifizierte Personen)• Ist die Timer Funktion aktiv
Die Kühl- (Heiz-)leistung reicht nicht aus • Ist die Solltemperatur angemessen gewählt	• Ist der Lufteintritt oder der Luftaustriit versperrt• Ist der Filter Schmutzig• Sind Fenster und Türen geschlossen• Arbeitet der Lüfter in niedriger Drehzahlstufe• Sind Wärmequellen im Raum aktiv

6. FEHLERSUCHE

Phänomen Maßnahme
Das Gerät reagiert nicht auf die Fernbedienung • Das	Gerät ist Einflüssen anderer Geräte ausgesetzt oder es wurden verschiedene Funktionen zu oft und zu schnell aufgerufen, die von der Fernbedienung noch nicht überragen werden konnten. Trennen Sie das Gerät vom elektrischen Netz und stellen Sie anschließend die elektrische Verbindung wieder her. • Ist das Gerät in Reichweite der Fernbedienung Gibt es Hindernisse • Prüfen Sie die Batteriespannung in der Fernbedienung; wenn die Spannung nicht ausreicht wechseln Sie die Batterien.
Wenn Wasser aus dem Innengerät kommt • Ist die Luftfeuchtigkeit sehr hoch • Läuft Kndenswasser über • Der Ablaufschlauch hat sich gelöst
Wenn Wasser aus dem Außengerät kommt • Arbeitet die Einheit im Kühlmodus, kann sich Wasser an der kalten Kältemittelleitung niederschlagen • Im Heiz oder Abtaumodus läuft Tauwasser oder aufgeschmolzener Reif aus. • Im Heizmodus kann der Wärmetauscher tropfen.
Geräusche aus dem Gerät • Ein- und Ausschaltgeräusch von Lüfter- oder Kompressorrelais. • Bei Abtauung oder Abschalten des Gerätes kann das Umstellen des Kältemittelstromes Strömungsgeräusche verursachen.
Das Innengerät fördert keine Luft • Während des Heizmodus wird der Luftstrom unterbrochen, wenn der Wärmetauscher noch sehr kalt ist, um keinen kalten Luftzug zu produzieren (für 3 Minuten). • Wenn im Heizbetrieb die Außentemperatur sehr niedrig ist oder die Luftfeuchtigkeit hoch ist, berift das Gerät und wird automatisch abgetaut, während der Abtauung stoppt das Innengerät für 3 bis 12 Minuten. • Im Entfeuchtungsmodus kann das Innengerät den Lüfter dann stoppen, wenn die Gefahr einer Rückverdunstung besteht.
Feuchtigkeit am Luftausblas • Wenn das Gerät längere Zeit bei hoher Luftfeuchtigkeit arbeiten muss, kann es zu Tropfenkondensation am Luftaustritt kommen.
