BEDIENUNGSANLEITUNG SAP-KR184E SANYO

• BEDIENUNGSANLEITUNG

Splitsystem-Klimagerät

D

SAP-KR184E

SAP-KR224E

Bewahren Sie bitte diese Bedienungsanleitung auf.

Merkmale

Dieses Klimagerät ist mit Kühl- und Entfeuchtungsfunktionen versehen. Einzelheiten zu diesen Funktionen finden Sie unten. Beziehen Sie sich auf diese Beschreibungen, wenn Sie das Klimagerät verwenden.

• Mikroprozessorgesteuerter Betrieb

Über Bedienungselemente im Innenfach der Fernbedienung besteht Zugriff auf verschiedene Einrichtungen, die den automatischen Betrieb des Klimagerätes wesentlich vereinfachen; ein hoher Bedienungskomfort wird auch durch leicht überschaubare Funktionsanzeigen gewährleistet.

- Drahtlose Fernbedienung für einfache Bedienung

Die Fernbedienung verfügt über eine Anzahl von Funktionen, die den automatischen Betrieb vereinfachen.

- Ein- und Ausschaltung über 24-Stunden-Zeitschaltuhr

Diese Zeitschaltuhr kann so eingestellt werden, dass das Gerät zu einem gewünschten Zeitpunkt innerhalb der nächsten 24 Stunden automatisch ein- oder ausgeschaltet wird.

• 1-Stunden-Ausschaltzeitschaltuhr

Diese Zeitschaltuhr kann so programmiert werden, dass das Gerät eine Stunde später automatisch ausgeschaltet wird.

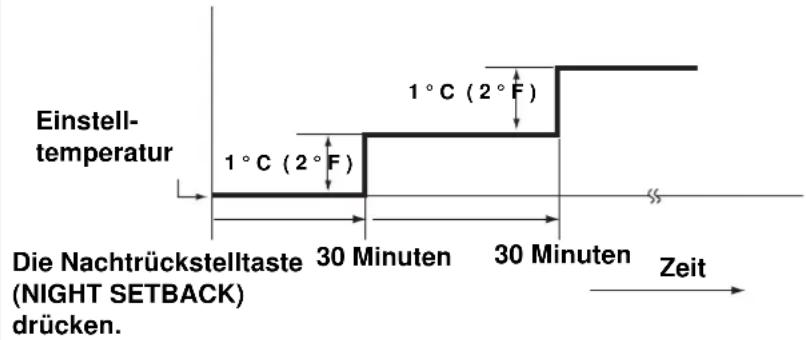

- Nachtrückstelltaste

Nach Drücken dieser Taste ändert sich die Einstellung des Raumtemperatur-Thermostats, so dass eine komfortable Temperatur für den Nachtbetrieb gewählt werden kann.

- Gebläse mit Automatikbetrieb und drei Drehzahlen

Automatik/Hohe Drehzahl/Mittlere Drehzahl/Niedrige Drehzahl

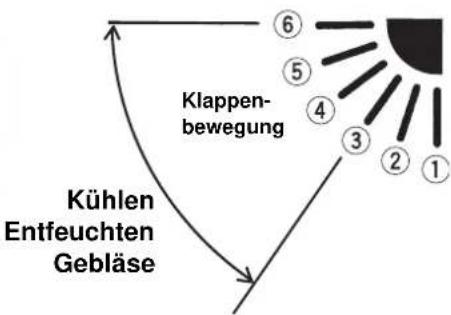

- Luftstromregelung

Diese Funktion bewegt die Klappe im Luftauslass nach oben und unten, um die Luft für optimalen Komfort im ganzen Raum zirkulieren zu lassen.

• Automatische Klappensteuerung

In dieser Funktion wird die Klappe automatisch auf die optimale Position in der Betriebsart für Kühlen und Entfeuchten eingestellt.

- Automatischer Betriebsstart nach Stromausfall

Bei einem Stromausfall wird der vorprogrammierte Betrieb nach Wiederherstellung der Stromzufuhr automatisch fortgesetzt.

• Hochleistungsbetrieb

Das Gebläse dreht sich 30 Minuten lang schneller als von der hohen Drehzahl angegeben wird, um einen stärkeren Luftstrom zu bieten.

• Leiser Betrieb

Das Gebläse dreht sich langsamer als die Gebläse-Drehzahleinstellung, um den Betriebslärm zu reduzieren.

- Ionen-Betrieb

Wenn sich das Gerät in Betrieb befindet, erzeugt es negative lonen, die die Luft im Zimmer auffrischen.

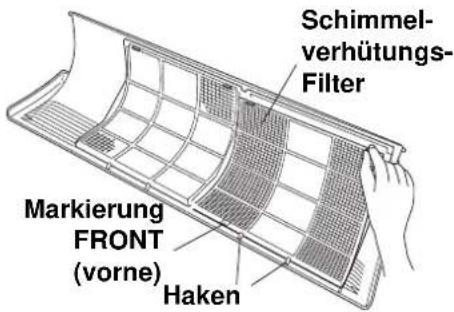

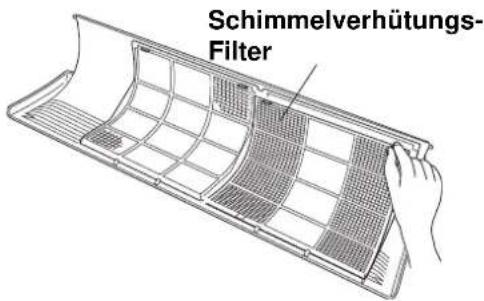

• Schimmelverhütungs-Filter

Dieses Gerät ist mit einem Spezialfilter ausgestattet, der Schimmelbildung verhütet und Bakterien fernhält.

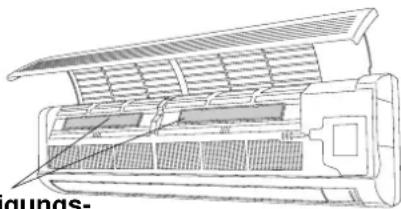

- Reinigungs-Luftfilter

Dieser Luftfilter ist erhältlich, um den unangenehmen Geruch zu beseitigen und die Luft zu reinigen. Bitte erwerben Sie einen Ersatzfilter in Ihrem Fachgeschäft. (Modell STK-FWWB)

Inhalt

Seite

Merkmale 74

Produkt-Information....75

Wichtige Symbole 75

Aufstellungsort 76

Elektrische Erfordernisse ....76

Sicherheitsvorschriften....76

Bezeichnungen der Teile....77

Gebrauch der Fernbedienung....82

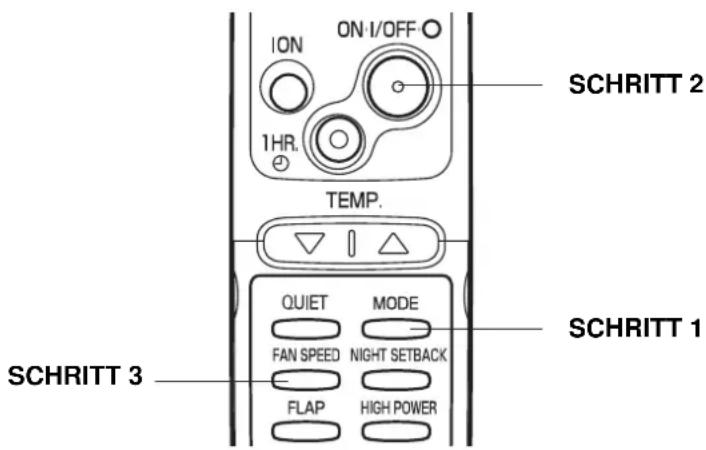

Betrieb mit Hilfe der Fernbedienung 84

1. Betrieb 84

2. Einstellen der Gebläsedrehzahl....85

3. Nur das Gebläse....85

4. Nachtrückstell-Betriebsart 86

5. Leiser Betrieb....87

6. Hochleistungsbetrieb 87

7. Ionen-Betriebsart....87

Besondere Hinweise 88

Einstellen der Zeitschaltuhr....89

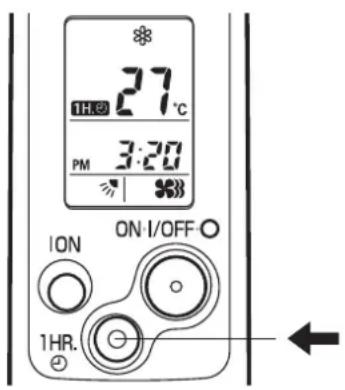

Gebrauch der 1-Stunden-Ausschaltzeitschaltuhr....91

Nützliche Hinweise für Energieeinsparung 91

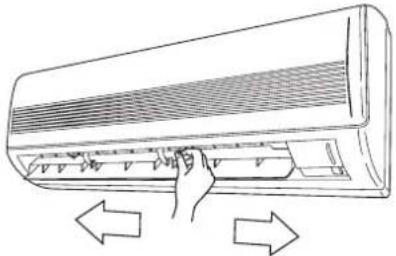

Einstellen der Luftstromrichtung....92

Betrieb ohne Fernbedienung....93

Pflege und Reinigung....93

Fehlersuche 96

Betriebsbereich 96

Produkt-Information

Falls Probleme oder Fragen zu diesem Klimagerät auftreten sollten, die eine Kontaktaufnahme mit dem Kundendienst erforderlich machen, werden die folgenden Angaben benötigt. Die Modell- und die Seriennummer befinden sich auf dem Typenschild an der Unterseite des Gehäuses.

Modellnummer ____ Seriennummer ____

Kaufdatum

Anschrift des Fachhändlers ____

Telefonnummer

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit dem « Zeichen gekennzeichnet, weil es die Anforderungen der EG-Richtlinien Nr. 89/336/EEC, Nr. 73/23/EEC, Nr. 93/68/EEC und 92/31/EEC erfüllt.

Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und den Installationsanweisungen wird diese Erklärung ungültig.

Wichtige Symbole

In dieser Bedienungsanleitung werden die folgenden Symbole verwendet, um Benutzer und Kundendienstpersonal auf die Gefahr von Verletzungen bzw. Sachschäden und eine mögliche Beschädigung des Gerätes hinzuweisen:

WARNUNG

VORSICHT

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, wodurch Verletzungen mit möglicherweise tödlichem Ausgang entstehen können.

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, die zu Verletzungen, einer Beschädigung des Gerätes und anderen Sachschäden führen könnten.

Aufstellungsort

• Wir empfehlen, dieses Klimagerät von einem qualifizierten Montagetechniker gemäß der beigefügten Montageanleitung richtig installieren zu lassen.
• Vor der Installation nachprüfen, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

WARNUNG

• Dieses Klimagerät nicht an einem Ort installieren, an dem Dämpfe oder zündfähige Gase auftreten, oder an einem extrem feuchten Ort, z.B. in einem Gewächshaus.
• Das Klimagerät nicht an einem Ort installieren, an dem sich starke Wärme erzeugende Geräte befinden.

Zu vermeiden:

Um das Klimagerät vor Korrosion zu schützen, sollte die Außeneinheit nicht an einem Ort installiert werden, wo sie Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist.

Elektrische Erfordernisse

1. Die gesamte Verdrahtung muss in Übereinstimmung mit dem örtlichen Elektrizitätsgesetz erfolgen. Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualifizierten Elektriker.
2. Beide Einheiten des Gerätes müssen mit einer Erdleitung oder durch Netzverdrahtung richtig geerdet werden.
3. Die Verdrahtung muss von einem qualifizierten Elektriker vorgenommen werden.

Sicherheitsvorschriften

• Vor Inbetriebnahme dieses Klimagerätes sollten Sie diese Bedienungsanleitung aufmerksam durchlesen. Falls Sie danach immer noch irgendwelche Schwierigkeiten oder Fragen haben sollten, wenden Sie sich bitte an Ihren Fachhändler.
• Dieses Klimagerät ist so konstruiert, dass es für ein angenehmes Raumklima sorgt. Verwenden Sie dieses Gerät nur für seinen beabsichtigten Zweck gemäß der Beschreibung in dieser Bedienungsanleitung.

WARNUNG

• Auf keinen Fall Benzin oder andere zündfähige Gase oder Flüssigkeiten in der Nähe des Klimagerätes verwenden oder lagern — Explosionsgefahr!
• Dieses Klimagerät besitzt keinen Ventilator zum Ansaugen von Frischluft. Werden Gas- oder Ölheizgeräte, die viel Sauerstoff verbrauchen, im gleichen Raum betrieben, so müssen Fenster und Türen häufig geöffnet werden, um die Luft im Raum zu erneuern. Anderenfalls besteht in extremen Fällen Erstickungsgefahr!

VORSICHT

• Schalten Sie das Klimagerät nicht mit Hilfe des Netztrennschalters ein und aus. Verwenden Sie dazu grundsätzlich die Betriebstaste (ON/OFF).
• Stecken Sie keine Gegenstände in den Luftauslass der Außeneinheit. Dies ist gefährlich, weil das Gebläse mit hoher Drehzahl rotiert.
• Lassen Sie nicht zu, dass Kinder mit diesem Gerät spielen.
• Achten Sie stets darauf, den Raum nicht zu stark zu kühlen, wenn Kleinkinder oder Kranke anwesend sind.

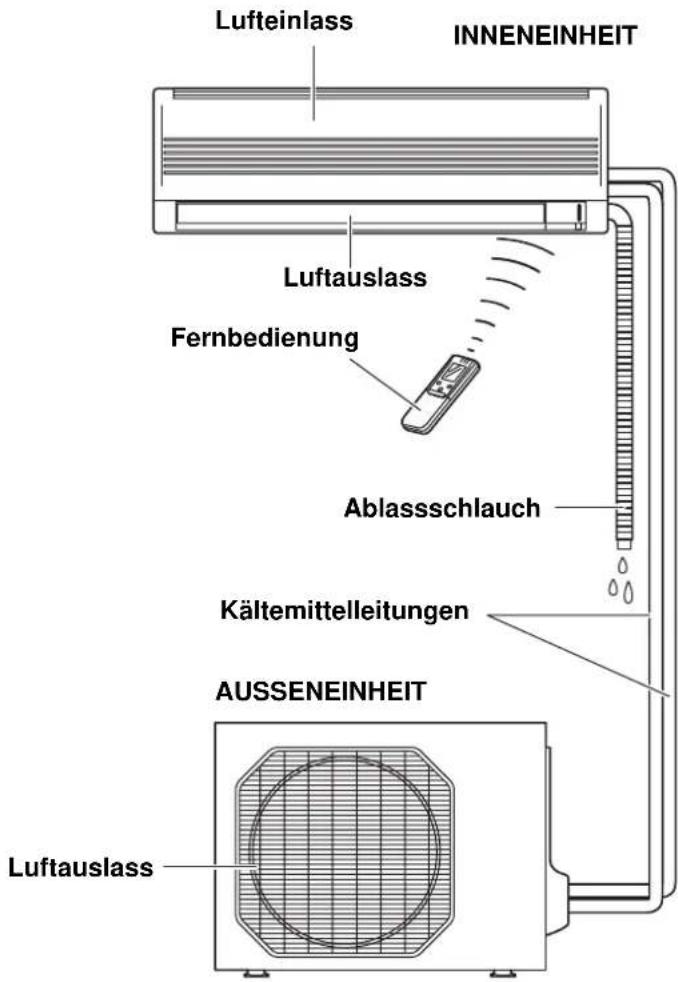

Bezeichnungen der Teile

ZUR BEACHTUNG

Bei der obigen Abbildung handelt es sich um die Außenansicht eines Standardmodells.

Form und Abmessungen des Klimagerätes, für das Sie sich entschieden haben, können daher von dieser Abbildung abweichend sein.

Dieses Klimagerät besteht aus einer Inneneinheit und einer Außeneinheit. Das Klimagerät kann mit der Fernbedienung ferngesteuert werden.

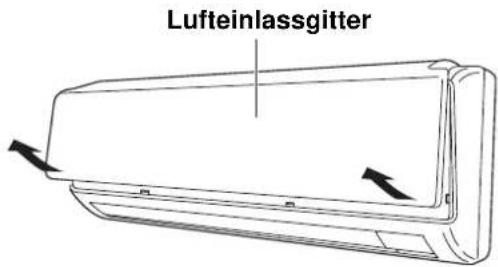

Lufteinlass	Die umgewälzte Luft im Raum wird in diesen Teil eingesaugt und anschließend durch Luftfilter geleitet, die Staub ausfiltern.
Luftauslass	Klimatisierte Luft wird durch den Luftauslass aus dem Klimagerät in den Raum geblasen.
Fernbedienung	Die drahtlose Fernbedienung enthält Bedienungselemente für Ein-/Ausschaltung (ON/OFF) der Stromversorgung, Betriebsartenwahl, Temperatureinstellung, Gebläsedrehzahl, Zeitschaltuhreinstellung und Luftumwälzung.
Kältemittelleitungen	Die Inneneinheit und die Außeneinheit sind durch Kupferleitungen miteinander verbunden, durch die Kältemittelgas strömt.
Ablassschlauch	Die Luftfeuchtigkeit im Raum schlägt sich nieder, und das Kondenswasser wird mit Hilfe dieses Schlauches abgelassen.
Außeneinheit (Kühleinheit)	Die Außeneinheit enthält den Kompressor, den Gebläsemotor, die Wärmeaustauscherschlange und andere elektrische Bauteile.

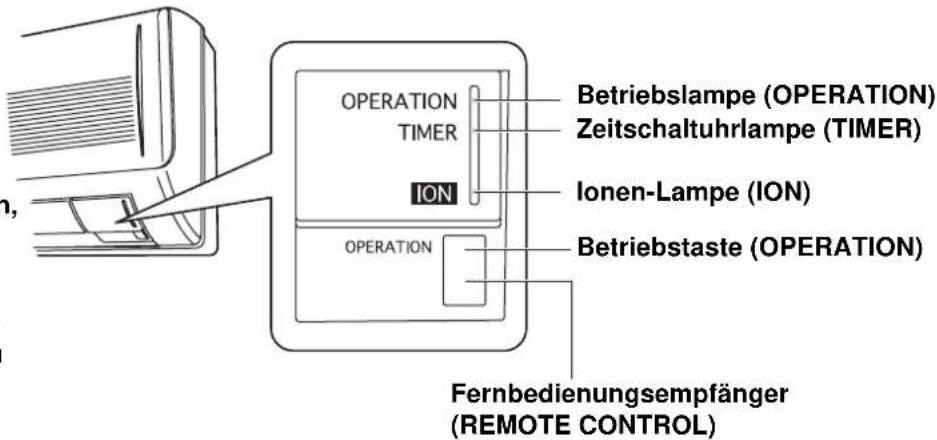

Anzeigefeld und Betriebstaste

WICHTIG
Vermeiden Sie die Verwendung von Funkgeräten, beispielsweise von Mobiltelefonen, in der Nähe (innerhalb von 1 m) des Fernbedienungsempfängers. Einige Funkgeräte können zu Funktionsstörungen des Klimagerätes führen.

INNENEINHEIT

Im Störungsfall den Netztrennschalter ausschalten und das Klimagerät nach einigen Minuten wieder einschalten.

Fernbedienungsempfänger(REMOTE CONTROL)	Dieser Empfänger nimmt die Infrarotsignale von der Fernbedienung (Geber) auf.

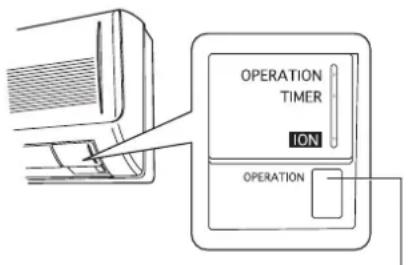

Betriebstaste (OPERATION)	Wenn die Fernbedienung nicht verwendet werden kann, kann der Kühlbetrieb durch Drücken dieser Taste aktiviert werden.Jedes Mal, wenn Sie diese Taste drücken, wechselt die Betriebsart in der folgenden Reihenfolge.Kühlbetrieb Betriebsstopp
Prüfmodus	Wenn die Betriebstaste (OPERATION) mindestens drei Sekunden lang gedrückt gehalten wird, wird der Prüfmodus aktiviert.Dieser Modus dient nur zur Wartung des Klimageräts.
VORSICHT	Den Prüfmodus nicht für normalen Betrieb einstellen.
Betriebslampe (OPERATION)	Diese Lampe leuchtet, wenn sich das Gerät in der ständigen Betriebsart für Entfeuchten (DRY), Kühlen (COOL) und Gebläse (FAN) befindet.
Zeitschaltuhrlampe (TIMER)	Diese Lampe leuchtet, wenn das Gerät durch die Zeitschaltuhr gesteuert wird.
Ionen-Lampe (ION)	Diese Lampe leuchtet im Ionen-Betrieb (ION), während sich das Innengebläse dreht.

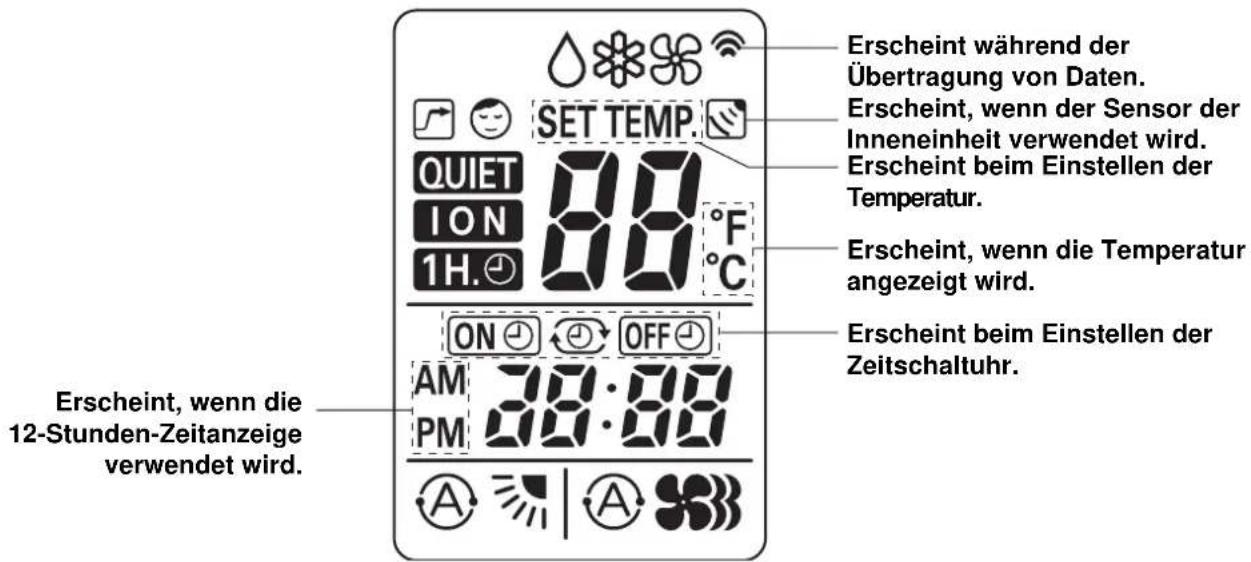

Fernbedienung (Anzeigefeld)

Symbole

(1) Betriebsart

Geringfügiges Entfeuchten.....

Kühlen......

Gebläse......

(2) Gebläsedrehzahl

Automatikbetrieb ......

Hohe Drehzahl......

Mittlere Drehzahl......

Niedrige Drehzahl ....

(3) Temperatureinstellung 16–30°C

Bei Einstellung auf eine

Temperatur von 28 °C ......

SET TEMP.

(4) Zeitschaltuhr

24-Stunden-Uhr mit Programm-Zeitschaltuhr......

Einschalt-Zeitschaltuhr......

Ausschalt-Zeitschaltuhr......

1-Stunden-

Ausschaltzeitschaltuhr......

(5) Nachtrückstellung......

(6) Bestätigung der

Übertragung ....

(7) Automatische

Klappenanzeige ....

Klappenwinkelanzeige......

Klappenbewegungsanzeige...

(8) Hochleistungsbetrieb......

(9) Leiser Betrieb......

(10) Ionen-Betrieb ....

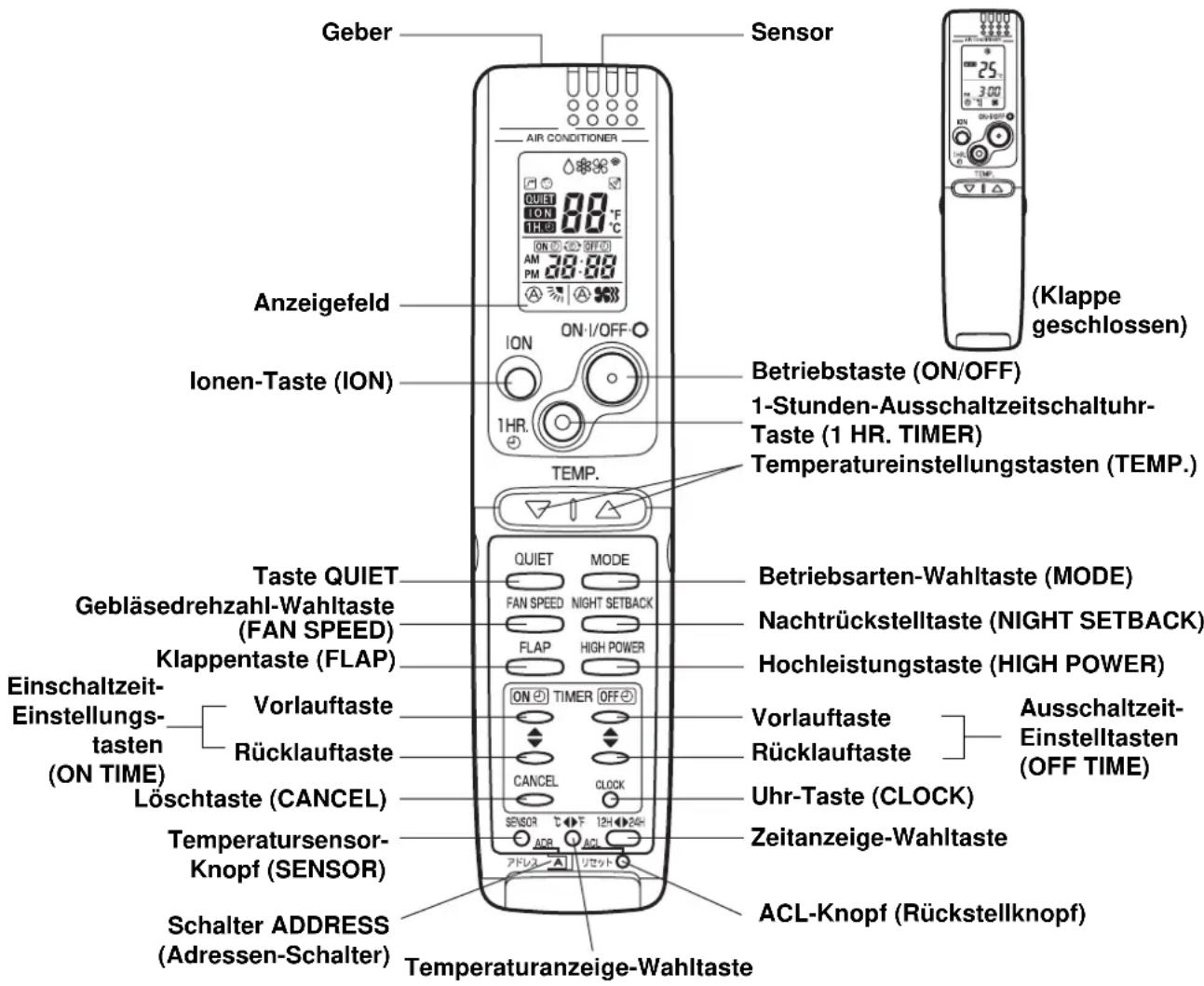

Fernbedienung

ZUR BEACHTUNG

Die obige Abbildung zeigt die Fernbedienung, nachdem die Klappe geöffnet wurde.

Geber	Beim Drücken der Tasten an der Fernbedienung erscheint das Symbol auf dem Anzeigefeld, um zu kennzeichnen, dass die Einstellungsänderungen an den Empfänger im Klimagerät übertragen werden.
Sensor	Ein Temperatursensor in der Fernbedienung erfasst die Raumtemperatur.
Anzeigefeld	Informationen über den aktuellen Betriebszustand werden angezeigt, während die Fernbedienung eingeschaltet ist. Fall das Gerät ausgeschaltet wird, werden die Klappen- und die Gebläsedrehzahleinstellung nicht angezeigt.

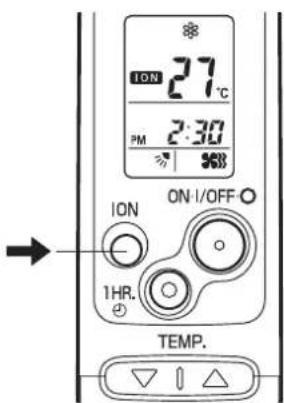

Ionen-Taste (ION)	Disease Taste dient zum Ein- und Ausschalten der Funktion zur Erzeugung der negativen Ionen während des Betriebs.
Betriebstaste (ON/OFF)	Diese Taste dient zum Ein- und Ausschalten des Klimagerätes.
1-Stunden-Ausschaltzeit-schaltuhr-Taste (1 HR. TIMER)(1-HOUR OFF TIMER)	1H.2: Nach Drücken dieser Taste arbeitet das Gerät eine Stunde lang und schaltet sich danach aus, wobei es keine Rolle spielt, ob das Gerät beim Betätigen der Taste ein- oder ausgeschaltet ist.

Fernbedienung (Fortsetzung)

Temperatureinstellungstasten(TEMP.)	Die Taste drücken, um die Einstelltemperatur zu erhöhen.Die Taste drücken, um die Einstelltemperatur zu verringern.

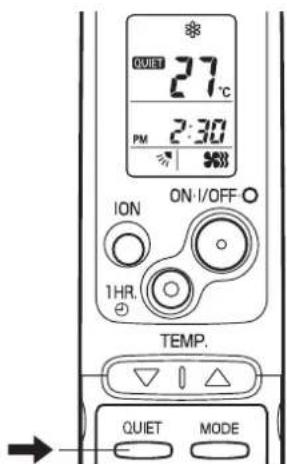

Taste QUIET	Diese Taste gedrückt wird, dreht sich das Gebläse langsamer als die Gebläse-Drehzahleinstellung, um den Betriebslärm zu reduzieren.
Betriebsarten-Wahltaste(MODE)(DRY)(COOL)(FAN)	Diese Taste verwenden, um die Betriebsart für Entfeuchten (DRY), Kühlen (COOL) oder Gebläse (FAN) zu wählen.Das Klimagerät entzieht der Luft im Raum Feuchtigkeit.Das Klimagerät macht den Raum kühler.Das Klimagerät funktioniert nur als Umluftgebläse.
Gebläsedrehzahl-Wahltaste(FAN SPEED)	: Die Gebläsedrehzahl wird automatisch festgelegt.Hohe DrehzahlMittlere DrehzahlNiedrige Drehzahl

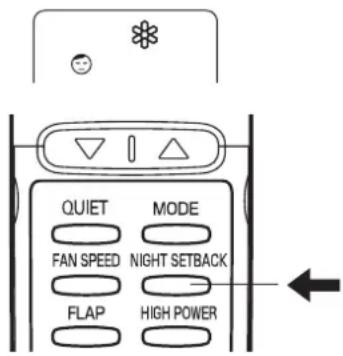

Nachtrückstelltaste(NIGHT SETBACK)	Einzelheiten sind im Abschnitt „4. Nachtrückstell-Betriebsart“. Wenn diese Taste in der Betriebsart für Entfeuchten (DRY), oder Kühlen (COOL) gedrückt wird, erscheint die Markierung auf dem Anzeigefeld, und der Mikroprozessor in der Fernbedienung regelt die Einstelltemperatur automatisch, um Energie zu sparen.

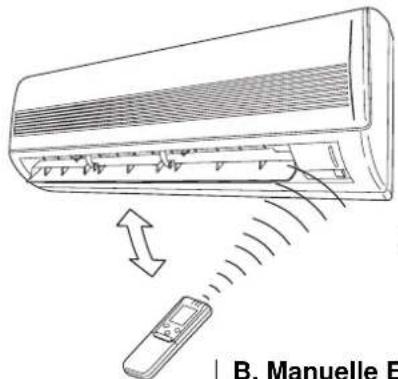

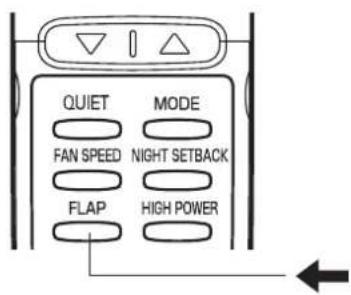

Klappentaste (FLAP)	Diese Taste drücken, um die Luftstromrichtung in jeder Betriebsart auf den automatischen Klappenbetrieb bzw. manuell auf eine der sechs zur Verfügung stehenden Positionen einzustellen; oder um die Schwenkungsfunktion zu wählen, in der die Klappe automatisch nach oben und unten bewegt wird.A: Automatische Einstellung der Klappe: Falls die Einstellung im Kühl-oder Entfeuchtungsbetrieb gewählt wird, wird die Klappe auf die Position (7) in der folgenden Tabelle eingestellt.: Die Luftstromrichtung kann manuell eingestellt werden. (sechs Positionen): Die Klappe bewegt sich automatisch nach oben und unten.Jedes Mal, wenn die Klappentaste (FLAP) gedrückt wird, wird die Luftstromrichtung nacheinander wie folgt umgeschaltet:
ZUR BEACHTUNG

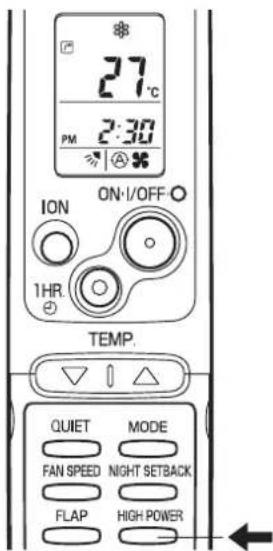

Hochleistungstaste(HIGH POWER)	: Wird diese Taste in der Betriebsart für Entfeuchten (DRY), Kühlen (COOL) oder Gebläse (FAN) gedrückt, dreht sich das Gebläse 30 Minuten lang schneller als von der hohen Drehzahl angegeben wird, um einen stärkeren Luftstrom zu erzeugen.

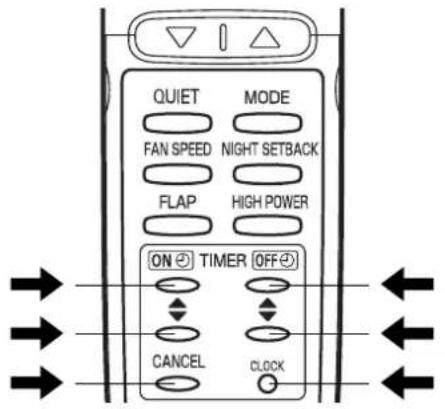

Einschaltzeit-/Ausschaltzeit-Einstellungstasten	Keine Anzeige: Die Zeitschaltuhr ist nicht in Betrieb.ON: Das Klimagerät schaltet sich zur eingestellten Zeit ein.OFF: Das Klimagerät schaltet sich zur eingestellten Zeit aus.ON: Das Klimagerät schaltet sich täglich zu den eingestellten Zeiten aus und ein bzw. ein und aus. Einzelheiten sind im Abschnitt „Einstellen der Zeitschaltuhr“.

Fernbedienung (Fortsetzung)

Temperatursensor-Knopf (SENSOR)	Nach Eindrücken dieses Knopfes (mit einem spitzen Gegenstand, z.B. einem Kugelschreiber) erscheint die Markierung auf dem Anzeigefeld. Danach erfasst der in die Inneneinheit eingebaute Sensor die Raumtemperatur, um das Klimagerät entsprechend zu regeln.
ZUR BEACHTUNG	Wenn sich die Fernbedienung in der Nähe einer Wärmequelle befindet, z.B. in der Nähe eines Heizgerätes oder in direkter Sonneneinstrahlung, den Temperatursensor-Knopf (SENSOR) drücken, um auf den Sensor in der Inneneinheit umzuschalten.
Temperaturanzeige-Wahltaste	Mit dieser Taste wird die Temperaturanzeige zwischen °C und °F umgeschaltet.
Zeitanzeige-Wahltaste	Mit dieser Taste wird die Zeitanzeige zwischen der 24-Stunden-Anzeige und der 12-Stunden-Anzeige umgeschaltet.
ACL-Knopf (Rückstellknopf)	Schaltet die Fernbedienung in die Betriebsbereitschaft. Nach jedem Auswechseln der Batterien darauf achten, diesen Knopf zu drücken.
Schalter ADDRESS (Adressen-Schalter)	Der Adressenschalter schaltet um, damit eine Vermischung der Signale von den Fernbedienungen vermieden wird, wenn zwei Klimageräte nebeneinander installiert sind. Normalerweise ist der Adressenschalter auf A eingestellt. Für weitere Informationen wenden Sie sich bitte an den Fachhändler, bei dem Sie das Gerät erworben haben.Normalerweise sollten die Laschen an der Fernbedienung nicht verbogen werden.

ZUR BEACHTUNG

Die Fernbedienung überträgt das Temperatursignal in regelmäßigen Abständen von fünf Minuten an das Klimagerät. Wenn das Signal von der Fernbedienung länger als 15 Minuten ausbleibt, weil die Fernbedienung an einen anderen Ort gebracht worden ist oder eine Störung vorliegt, schaltet das Klimagerät zur Regelung der Raumtemperatur auf den in die Inneneinheit eingebauten Temperatursensor um. In einem solchen Fall tritt u.U. ein Unterschied zwischen der Temperatur in der Umgebung der Fernbedienung und der an der Position der Inneneinheit erfaßten Temperatur auf.

Gebrauch der Fernbedienung

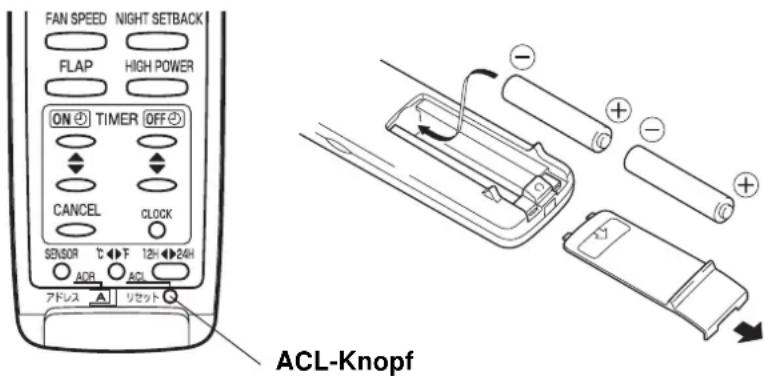

Einsetzen der Batterien

1. Den Batteriefachdeckel zum Entfernen in Pfeilrichtung schieben.
2. Zwei Alkalibatterien der Größe „AAA“ einsetzen. Darauf achten, dass die Batterien in die im Batteriefach angegebene Richtung weisen.
3. Den ACL-Knopf mit einem spitzen Gegenstand, z.B. einem Kugelschreiber, eindrücken.

- Die Batterien besitzen eine Lebensdauer von ungefähr sechs Monaten, je nachdem, wie oft die Fernbedienung benutzt wird. Die Batterien müssen ausgewechselt werden, wenn die Anzeige der Fernbedienung nicht mehr aufleuchtet oder wenn sich die Einstellungen des Klimagerätes nicht mehr über die Fernbedienung ändern lassen.

• Zwei frische, auslaufsichere Alkalibatterien der Größe „AAA“ verwenden.
• Beim Auswechseln der Batterien gemäß den Anweisungen im Absatz „Einsetzen der Batterien“ vorgehen.
• Falls die Fernbedienung länger als einen Monat nicht benutzt werden soll, die Batterien entfernen.

Gebrauch der Fernbedienung (Fortsetzung)

Verwendung der Fernbedienung

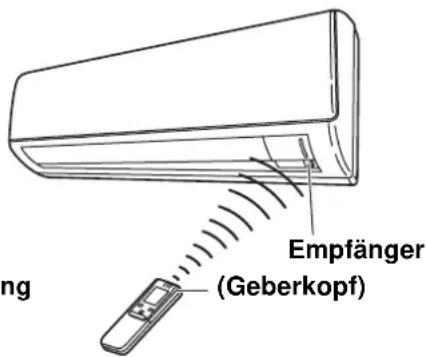

Bei Verwendung der Fernbedienung deren Geberkopf stets direkt auf den Empfänger des Klimageräts richten.

Klimagerät (Inneneinheit)
Fernbedienung

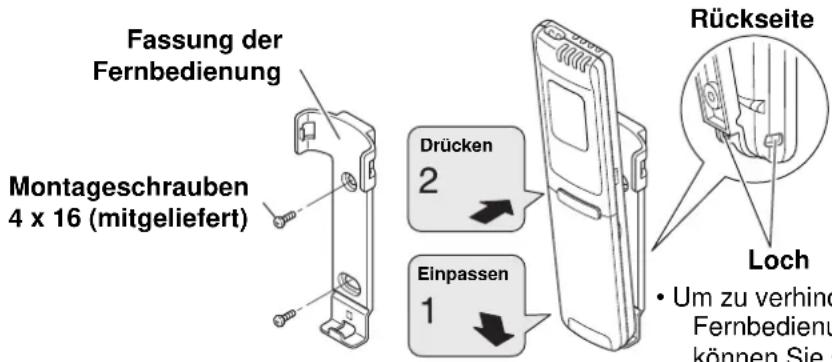

Montageposition der Fernbedienung

Die Fernbedienung kann wahlweise von einer nicht ortsfesten Position aus, oder an einer Wand montiert, bedient werden. Um sicherzustellen, dass das Klimagerät richtig funktioniert, die Fernbedienung NICHT an den folgenden Plätzen montieren:

NICHT • In direkter Sonneneinstrahlung

• Hinter einem Vorhang oder an einem Platz, wo sie verdeckt ist
• Mehr als 8 m vom Klimagerät entfernt
• Im Luftstromweg des Klimagerätes
• An einem Platz, wo sie sehr heiß oder kalt werden kann
• An einem Platz, wo sie elektrischen oder magnetischen Einstreuungen ausgesetzt ist
• An einem Platz, an dem sich ein Hindernis zwischen der Fernbedienung und dem Klimagerät befindet (da alle 5 Minuten ein Kontrollsignal von der Fernbedienung übertragen wird)

Montage der Fernbedienung

Bevor Sie das Klimagerät an der Wand montieren, drücken Sie die Betriebstaste (ON/OFF) an der Montageposition, um sich zu vergewissern, dass das Klimagerät von der gewünschten Position aus gesteuert werden kann. Die Inneneinheit sollte einen Piepton erzeugen, um den Empfang des Signals zu bestätigen.

- Um zu verhindern, dass die Fernbedienung verloren geht, können Sie sie an der Fassung befestigen, indem Sie eine Schnur durch die Fernbedienung und das Befestigungsloch einführen.

Ziehen Sie die Fernbedienung nach vorne, um sie herauszunehmen.

Beim Festhalten der Fernbedienung

• Bei Verwendung der Fernbedienung und während des Betriebs des Klimageräts sollte der Übertragungsgeber auf der Fernbedienung auf den Empfänger am Innengerät gerichtet sein.
• Vergewissern Sie sich, dass sich keine Gegenstände zwischen der Fernbedienung und dem Empfänger befinden, die die Signalübertragung blockieren könnten.

Betrieb mit Hilfe der Fernbedienung

1. Betrieb

ZUR BEACHTUNG

Nachprüfen, dass der Unterbrecher am Netzschaltfeld eingeschaltet ist und dass sich der Betriebswahlschalter an der Inneneinheit in der Stellung ON (Ein) befindet.

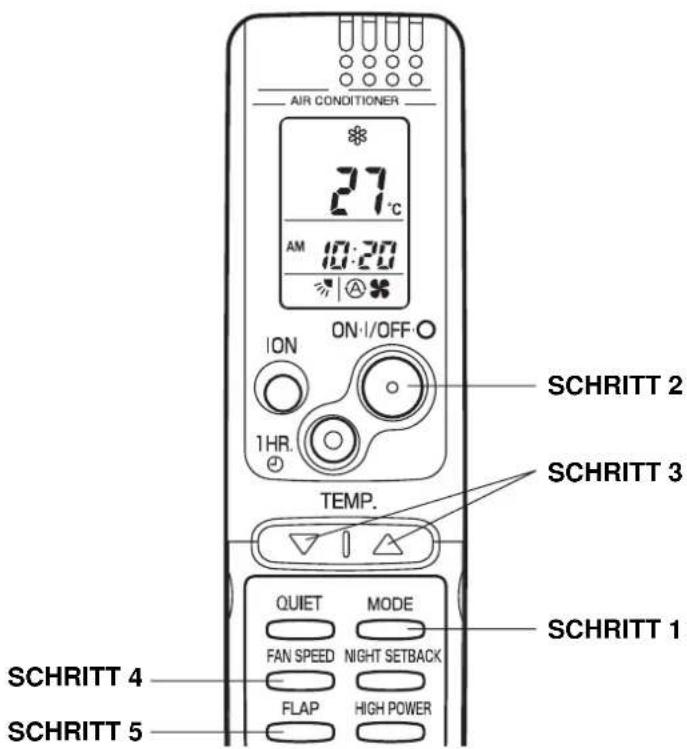

Betätigen Sie die Funktionstasten wie unten beschrieben, um die gewünschten Einstellungen vorzunehmen.

SCHRITT 1 Die Betriebsarten-Wahltaste (MODE) zur Wahl der gewünschten Betriebsart betätigen.Für Entfeuchtungsbetrieb → ◊Für Kühlbetrieb → ※Nur für den Gebläsebetrieb → ※

SCHRITT 2 Zum Einschalten des Klimageräts die Betriebstaste (ON/OFF) drücken.

SCHRITT 3 Die Temperatureinstellungstasten (TEMP.) betätigen, um die gewünschte Raumtemperatur einzustellen.Einstellbarer Temperaturbereich:30 °C max. oder 86 °F max.16 °C min. 60 °F min.

SCHRITT 4 Die Gebläsedrehzahl-Wahltaste (FAN SPEED) wunschgemäß einstellen.

SCHRITT 5 Die Klappentaste (FLAP) drücken und die Luftstromrichtung wunschgemäß einstellen.(Siehe den Abschnitt „Einstellen der Luftstromrichtung“ auf Seite 92.)

Um das Klimagerät auszuschalten, die Betriebstaste (ON/OFF) erneut drücken.

Betrieb mit Hilfe der Fernbedienung (Fortsetzung)

ZUR BEACHTUNG

• Für die Fernbedienung, die außerdem als Sensor für Raumkomfort dient und die Betriebssignale überträgt, die beste Position im Raum wählen. Nachdem diese Position ausfindig gemacht worden ist, die Fernbedienung stets dort lassen.
• Dieses Klimagerät ist mit einer 5-Minuten-Verzögerungsschaltung bestückt, um einen zuverlässigen Betrieb zu gewährleisten. Der Kompressor beginnt drei Minuten nach Drücken der Betriebstaste (ON/OFF) zu laufen. Bei einem Stromausfall schaltet sich das Gerät aus.

2. Einstellen der Gebläsedrehzahl

A. Automatische Gebläsedrehzahl

Einfach die Gebläsedrehzahl-Wahltaste (FAN SPEED) auf destellen. Mit dieser Funktion wird automatisch die für die Zimmertemperatur geeignetste Gebläsedrehzahl eingestellt.

B. Manuelle Gebläsedrehzahl

Soll die Gebläsedrehzahl beim Betrieb manuell eingestellt werden, die Gebläsedrehzahl-Wahltaste (FAN SPEED) einfach wunschgemäß einstellen (✗, ✉ oder ).

3. Nur das Gebläse

Soll die Luft umgewälzt werden, ohne die Temperatur zu steuern, sind die folgenden Schritte durchzuführen:

SCHRITT 1 Den Betriebsarten-Wahltaste (MODE) drücken, um den Gebläsebetrieb zu wählen.
SCHRITT 2 Die Betriebstaste (ON/OFF) drücken.
SCHRITT 3	Die Gebläsedrehzahl-Wahltaste (FAN SPEED) drücken, um die gewünschte Gebläsedrehzahl zu wählen (✗) oder ✗).

Betrieb mit Hilfe der Fernbedienung (Fortsetzung)

4. Nachtrückstell-Betriebsart

Die Nachtrückstell-Betriebsart dient zur Energieeinsparung.

Die Nachtrückstelltaste (NIGHT SETBACK) während des Betriebs drücken. Die Markierung erscheint auf dem Anzeigefeld.

Um die Nachtrückstell-Betriebsart aufzuheben, die Nachtrückstelltaste (NIGHT SETBACK) erneut drücken.

In den Betriebsarte

für Kühlen und Entfeuchten: ( und △)

Nach Wahl der Nachtrückstell-Betriebsart erhöht das Klimagerät die eingestellte Temperatur automatisch um 1 °C, wenn 30 Minuten nach Wahl der Betriebsart verstrichen sind, und nach weiteren 30 Minuten erneut um 1 °C, ungeachtet der Raumtemperatur zum Zeitpunkt der Wahl der Betriebsart. Auf diese Weise kann Energie gespart werden, ohne dabei auf Komfort verzichten zu müssen. Diese Funktion ist vorteilhaft, wenn nur eine schwache Kühlung des Raumes erforderlich ist.

5. Leiser Betrieb

6. Hochleistungsbetrieb

7. Ionen-Betriebsart

Betrieb mit Hilfe der Fernbedienung (Fortsetzung)

Die Betriebsart „Leiser Betrieb“ kann verwendet werden, um den Gebläselärm des Innengeräts zu reduzieren.

Die Taste QUIET drücken.

Die Markierung erscheint auf dem Anzeigefeld.

Um diese Funktion aufzuheben, die Taste QUIET erneut drücken.

• In der Betriebsart „Leiser Betrieb“ dreht sich das Gebläse mit einer niedrigeren Drehzahl als von den Drehzahleinstellung angegeben wird.
• Falls für das Gerät bereits die Einstellung „Sehr niedrige Drehzahl (LL)“ gewählt ist, kann es vorkommen, dass sich der Betriebslärm nicht ändert, selbst wenn die Taste QUIET gedrückt wird.

Der Hochleistungsbetrieb kann verwendet werden, um die Luftströmung der Inneneinheit für alle Betriebsarten zu erhöhen.

Die Hochleistungstaste (HIGH POWER) drücken. Die Markierung erscheint auf dem Anzeigefeld.

Um diese Funktion aufzuheben, die Hochleistungstaste (HIGH POWER) erneut drücken.

• Wenn die Hochleistungstaste (HIGH POWER) gedrückt wird, dreht sich das Gebläse 30 Minuten lang schneller als von der hohen Drehzahl angegeben wird, und der Luftstrom der Inneneinheit nimmt zu.
  • Die Betriebsarten für leisen Betrieb und für Hochleistungsbetrieb können nicht gleichzeitig verwendet werden.

Die Ionen-Betriebsart wird während des Betriebs verwendet, um negative Ionen zu erzeugen, die die Luft im Zimmer auffrischen.

Drücken Sie die Ionen-Taste (ION).

Das Symbol von auf dem Display angezeigt.

Um diese Betriebsart auszuschalten, drücken Sie die Ionen-Taste (ION) erneut.

• Die lonen-Lampe der Inneneinheit leuchtet, während die negativen lonen erzeugt werden.
- Die Ausgangseinstellung der Fernbedienung für die Ionen-Betriebsart ist „eingeschaltet“.
• Die negativen lonen werden vom Generator für negative lonen erzeugt.

ZUR BEACHTUNG

- Falls sich das Innengebläse nicht dreht, selbst wenn das Symbol „ION“ auf dem Display der Fernbedienung angezeigt wird, bedeutet dies, dass keine negativen lonen erzeugt werden, weshalb es vorkommen kann, dass die lonen-Lampe der Inneneinheit nicht leuchtet.

Besondere Hinweise

Entfeuchtungsbetrieb ( )

Funktionsprinzip

• Sobald die Raumtemperatur den eingestellten Wert erreicht hat, führt das Gerät den Zyklus des Ein- und Ausschaltens automatisch wiederholt aus.
• Während des Entfeuchtungsbetriebs (DRY) wird für die Getriebedrehzahl automatisch die Einstellung "Niedrige Drehzahl" eingestellt, um eine bequeme Brise zu erzeugen.
• Bei einer Innentemperatur von 15 °C oder niedriger ist kein Entfeuchtungsbetrieb möglich.

Bei einem Stromausfall während des Betriebs

- Bei einem Stromausfall schaltet sich das Gerät aus. Wenn das Gerät erneut mit Strom versorgt wird, wird der Betrieb automatisch innerhalb von fünf Minuten von der Fernbedienung fortgesetzt.

Knackgeräusche

Wenn Knackgeräusche vom Klimagerät gehört werden

- Beim Kühlbetrieb können plötzliche Temperaturwechsel ein Schrumpfen von Kunststoffteilen verursachen. In einem solchen Fall werden u.U. Knackgeräusche gehört. Dies ist normal, und die Geräusche hören bald wieder auf.

Fernbedienung

- Die Fernbedienung überträgt den Einstellungszustand in regelmäßigen Abständen von fünf Minuten an das Klimagerät.

Einstellen der Zeitschaltuhr

ZUR BEACHTUNG

In den nachfolgenden Beschreibungen werden die folgenden Einstellungen für die Temperaturanzeige- und die Zeitanzeige-Wahltaste, die sich auf dem unteren vorderen Teil der Fernbedienung befinden, verwendet.

• Temperatur: °C
- Zeit: AM, PM

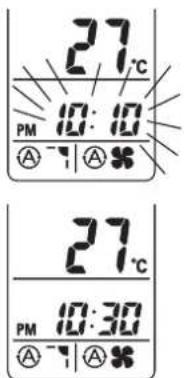

1. Einstellen der gegenwärtigen Uhrzeit

(Beispiel) Einstellen auf 10:30 PM (22.30 Uhr)

2. Einstellen der Ausschaltzeit

Bedienung Anzeige
1. Falls die Zeitanzeige nicht blinkt, drücken Sie die Taste CLOCK einmal.2. Drücken Sie die Vorlauf- oder Rücklauftaste (♠) so oft, bis PM 10:30 angezeigt wird.3. Drücken Sie die Taste CLOCK erneut.	Nur die Zeitanzeige blinkt.Die Uhrzeit kann in 1-Minuten-Schritten eingestellt werden. Falls die Taste gedrückt gehalten wird, ändert sich die Zeit schneller in 10-Minuten-Schritten.Damit ist die Einstellung der aktuellen Uhrzeit abgeschlossen.

(Beispiel) Ausschalten des Klimagerätes um 11:00 AM (23.30 Uhr)

1. Drücken Sie die Ausschaltzeit-Einstellungstaste (OFF) einmal.2. Drücken Sie die Vorlauf- oder Rücklauftaste (♠) so oft, bis AM 11:00 angezeigt wird.3. Ein paar Sekunden lang warten, dann ist die Einstellung abgeschlossen.

Die Zeitschaltuhr-Anzeige OFF erscheint und zeigt die gegenwärtige Ausschaltzeit an.Die Zeitschaltuhr-Anzeige OFF blinkt.Die Uhrzeit kann in 10-Minuten-Schritten eingestellt werden. Falls die Taste gedrückt gehalten wird, ändert sich die Zeit schneller in 10-Minuten-Schritten.Die Zeitschaltuhr-Anzeige OFF hört zu blinken auf, und die gegenwärtige Uhrzeit wird angezeigt.

Einstellen der Zeitschaltuhr (Fortsetzung)

3. Einstellen der Einschaltzeit

(Beispiel) Einschalten des Klimagerätes um 7:10 AM (7.10 Uhr)

Bedienung Anzeige
1. Drücken Sie die Einschaltzeit-Einstellungstaste (ON) einmal.2. Drücken Sie die Vorlauf- oder Rücklauftaste (♠) so oft, bis AM 7:10 angezeigt wird.3. Ein paar Sekunden lang warten, dann ist die Einstellung abgeschlossen.	Die Zeitschaltuhr-Anzeige ON entscheint und zeigt die gegenwärtige Einschaltzeit an.Die Zeitschaltuhr-Anzeige ON blinkt.Die Uhrzeit kann in 10-Minuten-Schritten eingestellt werden. Falls die Taste gedrückt gehalten wird, ändert sich die Zeit schneller in 10-Minuten-Schritten.Die Zeitschaltuhr-Anzeige ON hört zu blinken auf und zeigt die gegenwärtige Uhrzeit an.

4. Einstellen der täglichen Einschalt-/Ausschalt-Wiederholungszeitschaltuhr

(Beispiel) Einschalten des Klimagerätes um 7:10 AM (7.10 Uhr) und Ausschalten um 11:00 AM (23.30 Uhr)

1. Stellen Sie die Einschalt- und Ausschaltzeit ein, wie in 2-1, 2, 3 und 3-1, 2, 3 gezeigt.

Die aktuelle Uhrzeit ist 10:30 PM (22.30 Uhr), und die Anzeigen erscheinen.

ZUR BEACHTUNG

• Die Einschalt-/Ausschalt-Kombinationszeitschaltuhr verwendet die aktuelle Uhrzeit als Bezugswert und wird aktiviert, wenn die zuerst programmierte Zeit erreicht wird.
- Mit dem Einschalt-/Ausschalt-Kombinationszeitschaltuhr werden die Einstellungen täglich wiederholt.
- Sie können die Ein- und Ausschaltzeiten der Zeitschaltuhr überprüfen, nachdem Sie sie eingestellt haben, indem Sie die Einschaltzeit-(ON) und Ausschaltzeit-Einstellungstasten (OFF) drücken.

Löschen eines Zeitschaluhr Programms

• Drücken Sie die Löschtaste (CANCEL).
• Wenn entweder die Einschalt- oder Ausschaltzeitschaltuhr gelöscht werden soll, drücken Sie die Taste, die der Zeitschaltuhr entspricht, dessen Programm gelöscht werden soll, und drücken Sie dann die Löschtaste (CANCEL).
• Die Luftstromrichtung, Gebläsedrehzahl und Temperatureinstellung können abgeändert werden, nachdem ein Zeitschaltuhr-Programm eingestellt wurde, selbst wenn das Gerät ausgeschaltet ist. Sebst wenn das Gerät während eines Einschaltzeitschaltuhr-Programms gestoppt wurde, nimmt es den Betrieb auf, wenn die eingestellte Zeit erreicht wird, vorausgesetzt dass das Programm nicht gelöscht wurde.
• Wenn der Einschalt- und der Ausschalttimer auf dieselbe Uhrzeit eingestellt sind, funktioniert das Gerät, als ob die Zeitschaltuhrfunktion ausgeschaltet wäre.

ZUR BEACHTUNG

Gebrauch der 1-Stunden- Ausschaltzeitschaltuhr

1. 1-Stunden-Ausschaltzeitschaltuhr


Diese Funktion dient dazu, das Gerät eine Stunde lang arbeiten zu lassen und danach automatisch auszuschalten, wobei es keine Rolle spielt, ob das Gerät beim Betätigen der 1-Stunden-Ausschaltzeitschaltuhr-Taste (1 HR. TIMER) ein- oder ausgeschaltet ist.

Wenn diese Funktion aktiviert ist, erscheint die 1H.2eige auf dem Anzeigefeld.

Einstellverfahren:

Die 1-Stunden-Ausschaltzeitschaltuhr-Taste (1 HR. TIMER) bei ein- oder ausgeschaltetem Klimagerät drücken.

Die 1 Anzeige erscheint auf dem Anzeigefeld.

Verfahren zum Aufheben der Funktion:

Die Betriebstaste (ON/OFF) drücken, um das Gerät auszuschalten, warten, bis sich das Gerät ausgeschaltet hat, und dann die Betriebstaste (ON/OFF) erneut drücken.

Dadurch wird die 1-Stunden-Ausschaltzeitschaltuhr-Funktion aufgehoben, und das Gerät arbeitet normal.

ZUR BEACHTUNG

• Wenn die 1-Stunden-Ausschaltzeitschaltuhr-Taste (1 HR. TIMER) während des Betriebs der 1-Stunden-Zeitschaltuhrfunktion gedrückt wird, um diese Funktion aufzuheben, und dann erneut gedrückt wird, so arbeitet das Gerät eine Stunde vom betreffenden Zeitpunkt ab und schaltet sich dann aus.

• Die Ausschaltzeitschaltuhr kann nicht mit der 1-Stunden-Ausschaltzeitschaltuhr kombiniert werden. Die jeweils zuletzt eingestellte Zeitschaltuhrfunktion besitzt Vorrang. Wenn die 1-Stunden-Ausschaltzeitschaltuhr-Taste (1 HR. TIMER) während des Betriebs der Ausschaltzeitschaltuhr gedrückt wird, so wird die Ausschaltautomatik-Funktion aufgehoben, und das Gerät stoppt den Betrieb eine Stunde später.

• Kombination mit der täglichen Ein-/Ausschalt-Wiederholungszeitschaltuhr

• Die 1-Stunden-Ausschaltzeitschaltuhr hat Vorrang vor der Einstellung der täglichen Ein-/Ausschalt-Wiederholungszeitschaltuhr.

Nützliche Hinweise für Energieeinsparung

Nein • Den Lufteinlass und -auslaß des Gerätes nicht blockieren, weil das Gerät anderenfalls nicht einwandfrei funktioniert und sogar beschädigt werden kann.

- Den Raum nicht direkter Sonnenbestrahlung aussetzen. Markisen, Jalousien oder Vorhänge verwenden. Wenn die Wände und Decke des Raumes Strahlungswärme von der Sonne aufnehmen, dauert es länger, den Raum zu kühlen.

Ja • Den Luftfilter stets sauber halten. (Siehe den Abschnitt „Pflege und Reinigung“.) Durch einen verstopften Filter wird die Leistung des Gerätes beeinträchtigt.

- Um zu verhindern, dass klimatisierte Luft entweicht, Fenster, Türen und andere Öffnungen außer für Lüftungszwecke geschlossen halten.

Einstellen der Luftstromrichtung

1. Horizontal Der horizontale Luftstrom kann durch Bewegen der vertikalen Luftleitlamellen von Hand nach links oder rechts eingestellt werden.

Bei hoher Luftfeuchtigkeit sollten die vertikalen Luftleitlamellen während des Kühl- oder Entfeuchtungsbetriebs geradeaus nach vorn weisen. Wenn sie bis zum Anschlag nach rechts oder links geschoben sind, kann sich Kondenswasser im Umfeld des Luftauslaßgitters bilden und auf den Boden tropfen.

1. Vertikal Der vertikale Luftstrom kann durch Verstellen der Klappe mit Hilfe der Fernbedienung eingestellt werden. Die Klappe nicht von Hand verstellen. Nachprüfen, dass die Fernbedienung eingeschaltet ist und dann die Klappentaste (FLAP) drücken, um die Klappenbewegungsfunktion zu aktivieren oder eine der sechs verschiedenen Einstellungen der Luftstromrichtung zu wählen.

A. Klappenbewegungsfunktion

Die Klappe bewegt sich automatisch nach oben und unten, um Luft über den gesamten Klappenbewegungsbereich strömen zu lassen.

C. Automatische Klappenfunktion

Die Klappe wird auf die empfohlene Position eingestellt.

B. Manuelle Einstellung der Luftstromrichtung

Unter Bezugnahme auf die obige Abbildung die Klappentaste (FLAP) betätigen, um die Luftstromrichtung innerhalb des Bereichs einzustellen, der beim Kühl- oder Entfeuchtungs-betrieb verwendet wird.

ZUR BEACHTUNG

- Beim Ausschalten des Geräts schließt sich die Klappe automatisch.

VORSICHT

- Die Klappentaste (FLAP) an der Fernbedienung verwenden, um die Klappe auf die gewünschte Position einzustellen. Wenn die Klappe von Hand verstellt wird, stimmt ihre tatsächliche Position nicht mehr mit der an der Fernbedienung registrierten Stellung überein. In einem solchen Fall das Gerät ausschalten, warten, bis sich die Klappe schließt, und das Gerät dann wieder einschalten. Dadurch wird die normale Klappenposition wiederhergestellt. - Beim Kühlbetrieb darf die Klappe nicht nach unten weisen. Anderenfalls kann sich Kondenswasser im Umfeld des Luftauslaßgitters bilden und auf den Boden tropfen.

Betrieb ohne Fernbedienung

INNENEINHEIT

Betriebstaste (OPERATION)

Ist die Fernbedienung verlorengegangen oder tritt eine Funktionsstörung bei ihr auf, die folgenden Schritte ausführen.

Wenn das Klimagerät nicht am Laufen ist

Jedes Mal, wenn Sie diese Taste drücken, wechselt die Betriebsart in der folgenden Reihenfolge.

ZUR BEACHTUNG

Während des Kühlbetriebs wird die Temperatur auf die Raumtemperatur minus 2 °C eingestellt, wobei die Gebläsedrehzahl und der Klappenbetrieb auf den automatischen Betrieb eingestellt werden.

VORSICHT

Die Betriebstaste (OPERATION) nicht drei Sekunden oder länger gedrückt halten. Wird die Taste drei Sekunden oder länger gedrückt gehalten, wird der Prüfmodus aktiviert, der nur zur Wartung des Klimageräts verwendet wird. Normalerweise sollte der Prüfmodus nicht eingestellt werden.

Pflege und Reinigung

WARNUNG

1. Aus Sicherheitsgründen darauf achten, das Gerät vor dem Reinigen auszuschalten und es außerdem vom Netz zu trennen.
2. Kein Wasser auf die Inneneinheit schütten, um diese zu reinigen. Dadurch werden die inneren Bauteile beschädigt, und es besteht Stromschlaggefahr.

Gehäuse und Gitter (Inneneinheit)

Das Gehäuse und Gitter der Inneneinheit mit einer Staubsaugerbürste reinigen bzw. diese Teile mit einem sauberen, weichen Tuch abwischen.

Wenn die erwähnten Teile schmutzig sind, diese mit einem sauberen Tuch abwischen, das mit einer neutralen Reinigungsflüssigkeit befeuchtet ist. Beim Reinigen des Gitters darauf achten, die Luftleitlamellen nicht mit Gewalt wegzudrücken.

VORSICHT

1. Auf keinen Fall Lösungsmittel oder stark angreifende Chemikalien zum Reinigen der Inneneinheit verwenden. Das Kunststoffgehäuse nicht mit sehr heißem Wasser abwischen.
2. Gewisse Metallkanten und die Kondensatorrippen sind scharf und können Verletzungen verursachen, wenn sie nicht richtig gehandhabt werden; beim Reinigen dieser Teile besonders vorsichtig sein.
3. Die innere Wärmeaustauscherschlange und andere Bauteile der Außeneinheit müssen einmal im Jahr gereinigt werden. Wenden Sie sich dazu bitte an Ihren Fachhändler oder an eine Kundendienststelle.

Pflege und Reinigung (Fortsetzung)

Schimmelverhütungs-Filter

Der Schimmelverhütungs-Filter hinter dem Lufteinlassgitter sollte mindestens alle zwei Wochen überprüft und gereinigt werden.

Entfernen des Schimmelverhütungs-Filters

1. Beide Enden des Lufteinlassgitters anfassen und das Gitter nach vorne ziehen, um es zu öffnen und zu entfernen.

1. Den auf der Rückseite des Lufteinlassgitters befindlichen Schimmelverhütungs-Filter entfernen.

Reinigen Einen Staubsauger verwenden, um leichten Staub zu entfernen. Wenn klebriger Staub am Filter anhaftet, diesen in lauwarmer Seifenlauge auswaschen, mit sauberem Wasser abspülen und trocknen lassen.

Einsetzen des Schimmelverhütungs-Filters

1. Während die Markierung FRONT (VORN) des Schimmelverhütungs-Filters nach vorne zeigt, die beiden Kerben neben der Markierung auf die Haken an der Rückseite des Lufteinlassgitters ausrichten, und dann den Schimmelverhütungs-Filter einsetzen.

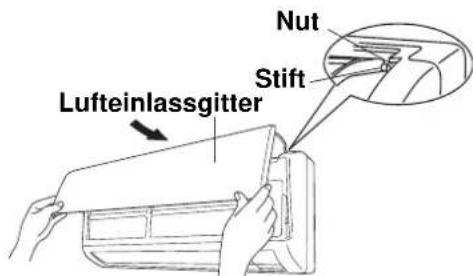

1. Die Kante des Lufteinlassgitters in die Oberseite der Inneneinheit gleiten lassen, und das Gitter dann bis zum Anschlag einführen.

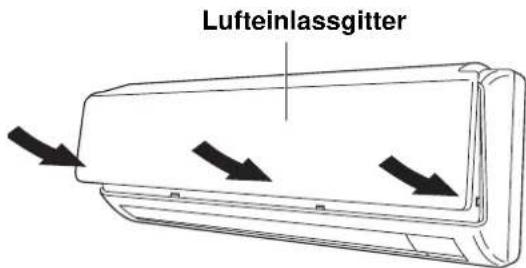

1. Um das Lufteinlassgitter an der Inneneinheit anzubringen, drücken Sie es sowohl an den beiden unteren Ecken als auch in der Mitte hinein, bis es einrastet.

ZUR BEACHTUNG

Das Gitter so befestigen, dass die runden Stifte an der rechten und linken Ecke des Lufteinlassgitters in die Nuten an der rechten und linken Oberseite der Inneneinheit eingeführt werden.

Pflege und Reinigung (Fortsetzung)

Reinigungs-Luftfilter

WARNUNG

Der Reinigungs-Luftfilter entzieht der Luft Staub und Schmutz und reduziert unangenehme Gerüche und Zigarettenrauch.

Der Reinigungs-Luftfilter ist nicht in der Lage, der Luft schädliche Gase und Dämpfe zu entziehen oder den Raum zu belüften. Bei Betrieb eines Gas- oder Ölheizgeräts im Raum müssen Türen und Fenster regelmäßig geöffnet werden, um Frischluft einzulassen. Anderenfalls kann in extremen Fällen Erstickungsgefahr bestehen.

Einsetzen des Reinigungs- Luftfilters

Der Reinigungs-Luftfilter muss hinter dem Lufteinlassgitter eingesetzt werden.

1. Das Lufteinlassgitter entfernen.

2. Den Reinigungs-Luftfilter an der in der Abbildung gezeigten Position einsetzen.

3. Danach das Lufteinlassgitter wieder einsetzen.

Reinigung von Haupteinheit und Fernbedienung

Abnehmen und Anbringen des Lufteinlassgitters

VORSICHT

Waschen des Lufteinlassgitters

• Der Filter sollte normalerweise alle 3 Monate ausgewechselt werden.
• Verschmutzte Reinigungs-Luftfilter können nicht gewaschen und wiederverwendet werden. Bitte erwerben Sie einen Ersatzfilter in Ihrem Fachgeschäft. (Modell STK-FWWB)

- Die Außenflächen mit einem weichen, trockenen Tuch abreiben.

• Zum Entfernen hartnäckiger Schmutzflecken ein Tuch mit warmem Wasser (max. 40 °C) anfeuchten, gründlich auswringen und den Schmutz abwischen.
• Das Lufteinlassgitter kann entfernt und mit Wasser gewaschen werden.

(Siehe den Abschnitt „Entfernen des Schimmelverhütungs-Filters“ und „Einsetzen des Schimmelverhütungs-Filters“ auf Seite 94.)

Bei Gebrauch eines Schemels oder einer Leiter vorsichtig vorgehen, um ein Umkippen zu vermeiden.

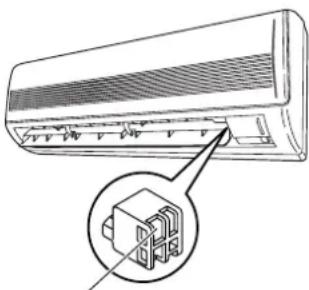

Reinigen des Generators für negative lonen

WARNUNG

• Das Lufteinlassgitter sacht mit einem weichen Schwamm o.ä. reinigen. Anschließend mit einem trockenen Tuch nachreiben.
• Zum Entfernen hartnäckiger Schmutzflecken kann ein neutrales Reinigungsmittel verwendet werden. Anschließend gründlich mit Wasser ausspülen und dann mit einem trockenen Tuch nachreiben.

Führen Sie die unten angeführten Schritte durch, wenn der Generator schmutzig ist.

Aus Sicherheitsgründen sollten Sie das Klimagerät ausschalten und den Netzstecker abziehen, bevor Sie mit der Reinigung beginnen.

Entfernen Sie den Staub auf dem Generator für negative lonen.

• Verwenden Sie eine Zahnbürste usw., um das Ende abzustauben.

• Verwenden Sie ein Wattestäbchen usw., um den Generator im Plastikgehäuse zu reinigen, wobei Sie darauf achten, die Elektroden nicht zu berühren.

• Beim Gebrauch können sich der Generator für negative Ionen und andere Metallteile verfärben. Dies ist normal und weist nicht auf eine Funktionsstörung hin.

• Falls sich Staub auf dem Generator für negative lonen und um ihn herum ansammelt, wird früher oder später ein Pusten oder Stottern zu hören. Reinigen Sie den Generator in diesem Fall unverzüglich.
• Vermeiden Sie die übermäßige Kraftanwendung, während Sie Wartungsarbeiten durchführen.

Generator für negative Ionen (Metallelektroden im Plastikgehäuse)

ZUR BEACHTUNG

Fehlersuche

Wenn Ihr Klimagerät nicht richtig funktioniert, zuerst die folgenden Punkte überprüfen, bevor ein Kundendiensttechniker angefordert wird. Läßt sich die Störung nicht beheben, so wenden Sie sich bitte an Ihren Fachhändler oder an eine Kundendienststelle.

Störung Mögliche Ursache Abhilfe
Das Klimagerät läuft überhaupt nicht. 1.	Keine Stromzufuhr. 1. Für erneute Stromzufuhr sorgen.2. Niederdruckschalter wurde ausgelöst.3. Netzspannung ist zu niedrig. 3. Lassen Sie sich von Ihrem Elektriker oder Fachhändler beraten.4. Batterien in der Fernbedienungsind erschöpft.
Die Betriebslampe (OPERATION) blinkt, und das Klimagerät arbeitet nicht.	Störung im Gerät. Wenden Sie sich an eine Kundendienststelle.
Kompressor läuft, kommt jedoch bald zum Stillstand.	Ein Hindernis befindet sich vor der Kondensatorschlange.	Hindernis entfernen.
Schlechte Kühlleistung 1. Luftfilter ist schmutzig oder zugesetzt.2. Eine Wärmequelle oder viele Leute befinden sich im Raum.3. Türen und/oder Fenster sind geöffnet.4. Ein Hindernis befindet sich in der Nähe des Lufteinlasses oder -auslasses.5. Der Thermostat ist zu hoch zum Kühlen eingestellt.	1. Luftfilter reinigen, um den Luftstrom zu verbessern.2. Die Wärmequelle möglichst abschalten.3. Diese schließen, damit keine Wärme von außen eindringt.4. Hindernis entfernen, um einen unbehinderten Luftstrom zu gewährleisten.5. Temperatur niedriger einstellen.
Knackgeräusche werden vom Klimagerät gehört.	Beim Kühlbetrieb können plötzliche Temperaturwechsel ein Schrumpfen von Kunststoffteilen verursachen. In einem solchen Fall werden u.U. Knackgeräusche gehört.	Dies ist normal, und die Geräusche hören bald wieder auf.
Die Betriebslampe (OPERATION) leuchtet, aber die Außeneinheit läuft nicht.	1. Der Gebrauch von Handys in der Nähe des Klimagerätes kann Störungen des normalen Betriebs verursachen.	1. Schalten Sie das Klimagerät aus, und schalten Sie es dann nach einer Weile erneut ein.2. Lassen Sie sich von Ihrem Fachhändler beraten.

Betriebsbereich

Das Klimagerät kann in den folgenden Temperaturbereichen betrieben werden:

Für Modelle nur mit Kühlbetrieb: SAP-CRxxE, SAP-CRxxD

	Temperatur Innenlufttemperatur Außenlufttemperatur
KÜHLUNG Max. 32 °C DB / 23 °C WB		43 °C DB
		Min.	19 °C DB / 14 °C WB 19 °C DB

Für Modelle mit sanfter Kühlung der Umgebung: SAP-CLRxxE, SAP-CLRxxD

	Temperatur Innenlufttemperatur Außenlufttemperatur
KÜHLUNG Max. 32 °C DB / 23 °C WB		43 °C DB
		Min.	19 °C DB / 14 °C WB
