BEDIENUNGSANLEITUNG Colorado K DC Inverter AIRWELL

Installationsanleitung

Kassetten-Splitklimagerät

Außenteile: GC 9 DC INV

GC 12 DC INV

GC 18 DC INV

INSTALLA TIONSANLEITUNG

DEUTSCH

1. MITGELIEFERTES ZUBEHÖR
2. AUFSTELLUNG DES INNEN- UND AUSSENTEILS
3. INSTALLATION DES INNENTEILS
4. ANSCHLUSS ABFLUSSSCHLAUCH
5. ELEKTRISCHE VERBINDUNG ZWISCHEN INNEN- UND AUSSENTEIL
6. KÄLTEMITTEL-VERBINDUNGSLEITUNGEN
7. ABSCHLUSSARBEITEN

Das Gerät darf nicht in Feuchträumen installiert werden.

ANMERKUNG: Diese Anleitung gilt für Single-Splitklimageräte.

Für Multi-Splitklimageräte verwenden Sie bitte die im

Lieferumfang des Außenteils enthaltene Installationsanleitung.

INSTALLATIONSANLEITUNG FÜR DCI-WAND-SPLITKLIMAGERÄT

1

MITGELIEFERTES ZUBEHÖR

Form Bezeichnung Menge Verwendungs- zweck

T-Profil 2 Deckenmontage

des Innenteils

Fernbedienung 1 Bedienung des mit Batterien Geräts

Halterung für 1 Wandbefestigung Fernbedienung der Fernbedienung

Schrauben 4 Deckenmontage

des Innenteils

Schrauben 4 Deckenmontage

des Innenteils

Dübel 2 Befestigung der

Wandhalterung für Fernbedienung

Kondensat- 1 Wasserabfluss anschluss Außenteil Außenteil

Montage-unterlagen

4 Unterlagen für Außenteil

4 Unterlagen für Außenteil

Kabelbinder 2 Befestigung von

Kabeln im Innen- und Außenteil

Netzkabel (optional)

1 Netzanschluss Innenteil (optional)

Mutter

8 Deckenmontage des Innenteils

Luftfilter (optional)

2 Luftreinigung

• Handbuch für 3 Fernbedienung

Benutzer und Installateure

• Gerätehandbuch

• Installations- anleitung

Zubehör Innenteil nur für ein Gerät

2 AUFSTELLUNG DES INNEN- UND AUSSENTEILS

Beachten Sie bei der Aufstellung folgende Punkte:

INNENTEIL

1. Installieren Sie die Kassette nicht in Räumen, in denen Gase, Säuren oder leicht entflammbare Produkte gelagert werden, um Schäden an den Aluminium- und Kupferverdampfern und den Kunststoffteilen zu vermeiden.
2. Installieren Sie die Kassette nicht in Werkstätten oder Küchen. Von der klimatisierten Luft angezogene Öldämpfe könnten sich auf den Verdampfern ablagern und ihre Leistung beeinträchtigen oder Kunststoffteile beschädigen.
3. Das Gerät muss so positioniert werden, dass der Stecker leicht zugänglich ist.
4. Das Innenteil wird mit Platten der Größe 60 x 60 cm in eine abgehängte Decke eingebaut.
5. Mit einem Gabelstapler können Sie sich die Installationsarbeit erleichtern. Schützen Sie die Kassette auf der Staplergabel mit Hilfe des Verpackungsmaterials.
6. Es empfiehlt sich, die Kassette möglichst in der Mitte des Raumes zu installieren, um eine optimale Verteilung der klimatisieren Luft zu gewährleisten.
7. Stellen Sie sich, dass der gewählte Installationsort die Möglichkeit bietet, die Verteilergitter zu entfernen, und dass ein Zugriff für Wartung und Reparatur möglich ist.

AUSSENTEIL

1. Wählen Sie einen Aufstellungsort, der für Wartungszwecke leicht zugänglich ist und über eine gute Luftzirkulation verfügt (s. Abb. 5).
2. Die Montage des Geräts kann an der Wand (mit Wandkonsole, Zubehör) oder freistehend auf dem Boden (vorzugsweise etwas erhöht) erfolgen.
3. Wenn das Gerät hängend montiert wird, stellen Sie sicher, dass die Konsole fest angebracht ist und die Wand solide genug ist, um Vibrationen abzufangen.
4. Der Aufstellungsort sollte so gewählt werden, dass für die Nachbarn keine Belästigung durch Lärm oder Zugluft entsteht.
5. Legen Sie die Montage-Unterlagen unter die Gerätefüße.
6. Die max. Leitungslänge finden Sie in Abb. 5.
7. Wenn das Gerät an der Wand installiert ist, schließen Sie den Kondensatschlauch und den Kondensatstopfen an wie in Abb. 1 und 2 gezeigt.

Abb. 1

1 Boden des Außenteils

1. Kondensatanschluss

Abb. 2

Kondensatablauf Beispiel

Abb. 1

abnehmen ② befestigen Abb. 3

Leistung	L.MAX. (m)	H.MAX.(m)
Modell 9000 Btu (2500W)Modell 12000 Btu (3500W)	30	10
Modell 18000 Btu (5000W)	20	10

ANMERKUNG:

Es ist keine zusätzliche Kältemittelfüllung erforderlich.

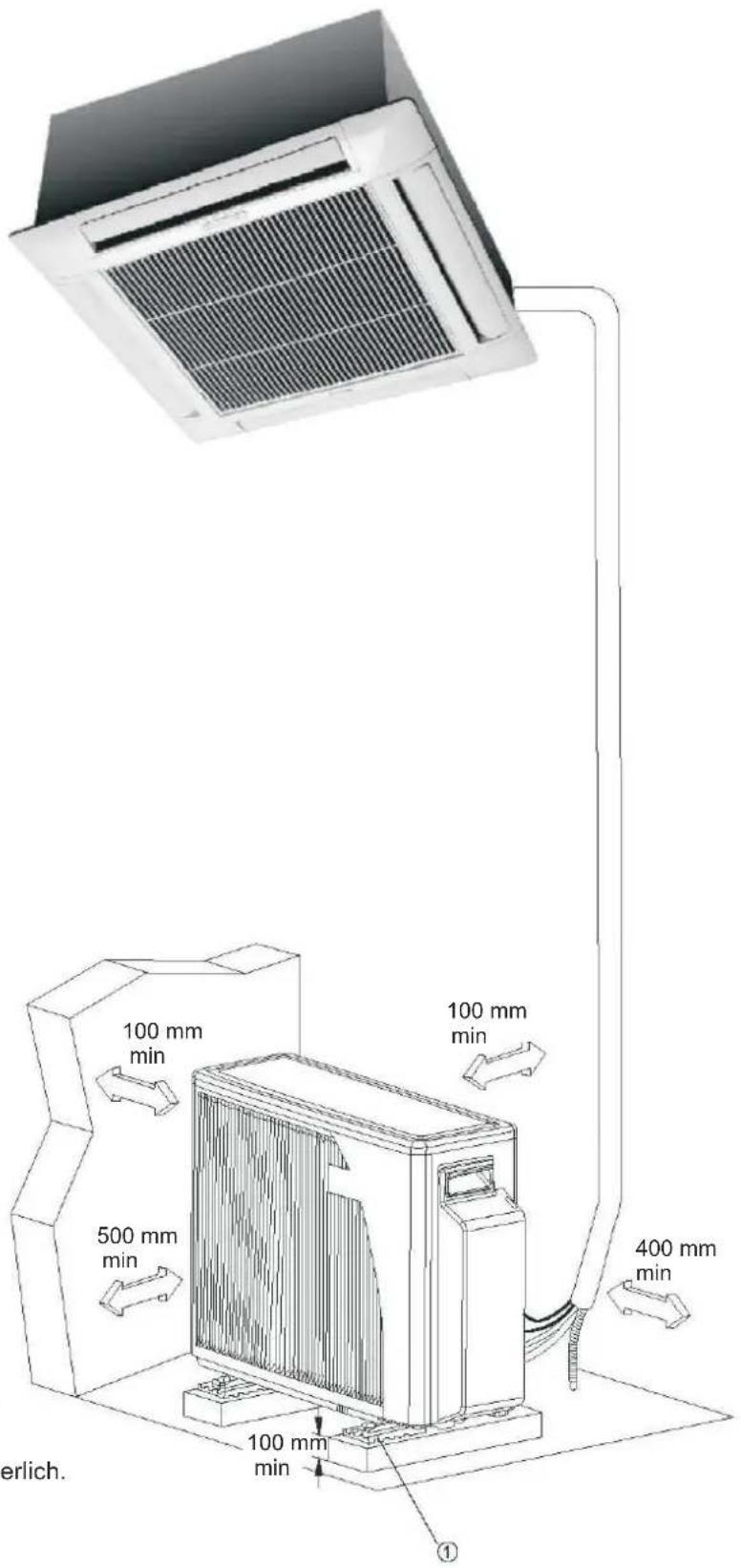

100 mm min 500 mm min 100 mm min 400 mm min erlich. ①

Abb. 4

Abb. 4

1. Montage-Unterlagen (4)

INSTALLATION DES INNENTEILS

DECKENEINBAU

Markieren Sie die Position der Haltestangen.

620 510 510 620

Abb.5

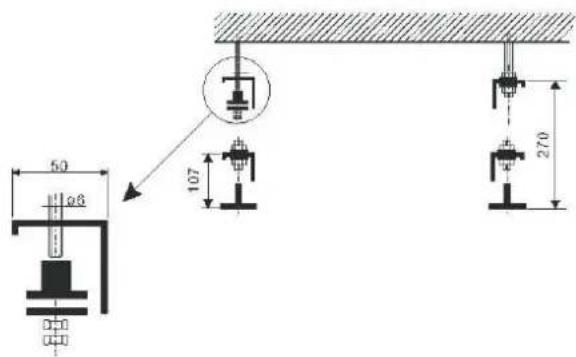

1. Bringen Sie die mitgelieferten Befestigungswinkel an den Gewindestangen (nicht im Lieferumfang enthalten) an. Empfohlener ∅ 6 mm, maximal 8 mm. Halten Sie zur abgehängten Decke einen Abstand von 270 bzw. 107 mm ein.

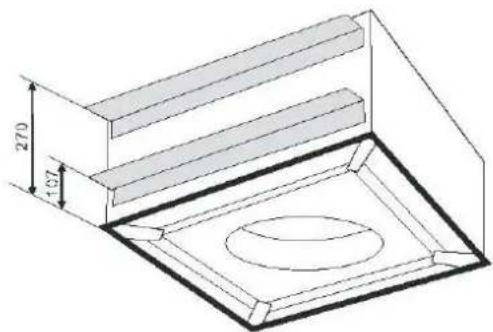

50 98 107 270

Abb.6

1. Wenn Sie die unteren Befestigungswinkel anbringen, entfernen Sie den Isolierschaum um die Befestigungsmuttern.

2. Die Befestigungswinkel können in unterschiedlicher Höhe angebracht werden. Wenn sie weiter unten angebracht werden, so gibt dies der Installation mehr Flexibilität.

3. Ziehen Sie die Muttern oder Gegenmuttern nicht fest. Das Anziehen der Muttern erfolgt erst, wenn die Kassette in ihrer endgültigen, horizontalen Position eingebaut ist und alle Anschlüsse vorhanden sind.

Wenn eine Kanalleitung in einen angrenzenden Raum gelegt werden soll, entfernen Sie die vorgeprägte Platte wie im Kapitel "Deckeneinbau" beschrieben, bevor Sie die Kassette installieren.

BEFESTIGUNG DER KASSETTE

Befestigen Sie die Kassette an den Haltestangen.

1. Wenn der Abstand zwischen abgehängter Decke und der Raumdecke 300 mm beträgt (zulässige Mindesthöhe), kann es erforderlich sein, einige T-Träger der abgehängten Decke kurzfristig zu entfernen.

2. Befestigen Sie die Kassette an den Haltestangen an der abgehängten Decke und ziehen Sie zunächst die Schrauben an den Seiten an.

1. Ziehen Sie dann die Muttern und Gegenmuttern an den Gewindestangen an, nachdem Sie die Kassette horizontal ausgerichtet haben. Dabei muss zwischen dem Metallgehäuse und der abgehängten Decke ein Abstand von ca. 10 mm bleiben.

INSTALLATION DER KASSETTE

1. An der Seite der Kassette befinden sich Öffnungen für die Installation separater Leitungen für Zuluft und Luftverteilung in angrenzende Räume.

2. Entfernen Sie den Kondensationsschutz und die vorgeprägten Platten an den Öffnungen.

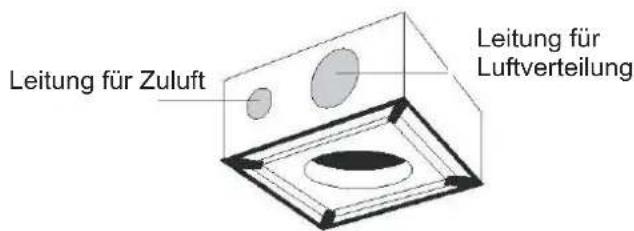

Leitung für Zuluft Leitung für Luftverteilung

Abb.10

ACHTEN SIE DARAUF, den Wärmetauscher hinter den Öffnungen nicht zu beschädigen.

1. Füllen Sie die Lücken zwischen Leitungen und den Öffnungskanten mit kondensisolierendem Material.
2. Verwenden Sie ein Material, das einer ständigen Betriebstemperatur von 60 °C standhält. Für die Leitungen können flexible Schläuche mit Federkern oder Aluminiumriffelschläuche mit Isolierung (12 bis 25 mm Glasfaser) verwendet werden.
3. Nach der Installation müssen alle Oberflächen von nichtisolierten Leitungen mit einer Kondensisolierung (expandiertes Polystyrol oder Neopren von 6 mm Stärke) versehen werden. Brandschutzklasse: M1

WENN DIESE ANWEISUNGEN NICHT BEFOLGT WERDEN, SAMMELT SICH KONDENSWASSER IM GERÄT.

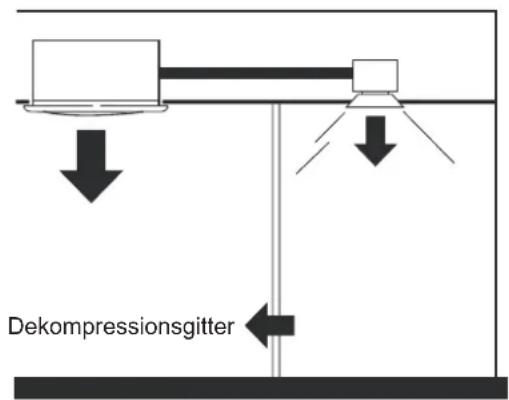

1. Wenn eine Luftverteilung in einen angrenzenden Raum erfolgen soll, müssen eine oder zwei der entsprechenden Leitungsklappen geschlossen sein.
2. In die Trennwand zwischen dem klimatisierten Raum (in dem die Kassette installiert ist) und dem angrenzenden Raum muss ein Dekompressionsgitter eingebaut werden.

Dekompressionsgitter

Abb. 11

4 ANSCHLUSS ABFLUSSSCHLAUCH

1. Um die einwandfreie Evakuierung der Kondensate zu gewährleisten muss das Gefälle 1 cm pro Meter betragen und es dürfen keine verstopften oder ansteigenden Abschnitte vorhanden sein.

1 cm/m Siphon NEIN

Abb. 12

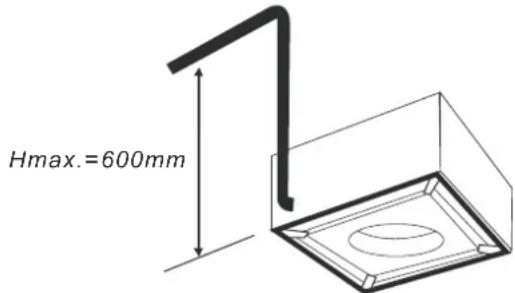

1. Die Absaughöhe ist auf maximal 0,6 m begrenzt (siehe Abbildung oben).
2. Für Höhen über 0,6 m muss eine zusätzliche Kondensatpumpe mit einem Niveauregler installiert werden.

1. Außerdem muss ein Siphon von mindestens 50 mm Höhe eingebaut werden, um Geruchsbildung zu vermeiden.
2. Das Kondensatabsaugrohr muss mit wärmeisolierendem Material wie Polyurethan, Propylen oder Neopren (Brandschutzklasse: M1) in einer Stärke von 5 bis 10 mm versehen werden, um Kondensation zu vermeiden.
3. Wenn in einem Raum mehrere Kassetten installiert werden, kann das Evakuierungssystem wie unten beschrieben ausgelegt werden.

ELEKTRISCHE VERBINDUNGEN ZWISCHEN INNEN- UND AUSSENTEIL

ELEKTROVORSCHRIFTEN

Elektrische Anschlüsse dürfen nur durch einen qualifizierten Elektriker und unter Einhaltung der geltenden Elektrovorschriften und der örtlichen Bestimmungen durchgeführt werden. Die Klimageräte müssen sorgfältig geerdet werden. Das Klimagerät benötigt einen separaten Netzanschluss, der gemäß Angaben auf dem Typenschild abgesichert ist. Die Spannung sollte nicht um mehr als +/-10 % von der Nennspannung abweichen.

1. Verwenden Sie für die Verbindung von Innen- und Außenteil bitte folgende Kabel.

Elektrische Anschlüsse:

1. Bereiten Sie die Kabelenden für den Netzanschluss und die Verbindung von Außen- und Innenteil wie in Abb. 15a bzw. 15b vor.
2. Schließen Sie die Adern an die Klemmleisten des Innen- und Außenteils wie in Abb. 16 an.
3. Befestigen Sie die mehradrigen Leitungen mit Hilfe der Kabelschellen.

ANMERKUNGEN: Der Farbencode kann vom Installateur festgelegt werden.

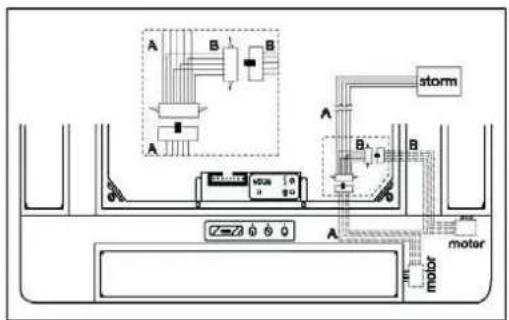

ACHTUNG! (nur bei Geräten mit Auto Louver)

Berühren Sie die Luftlenklamelle niemals mit der Hand. Wenn Sie sich nicht einwandfrei bewegt, wenden Sie sich bitte an einen qualifizierten Fachmann. Überprüfen Sie den Stromanschluss sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Falsche Anschlüsse können die Fronteinheit beschädigen.


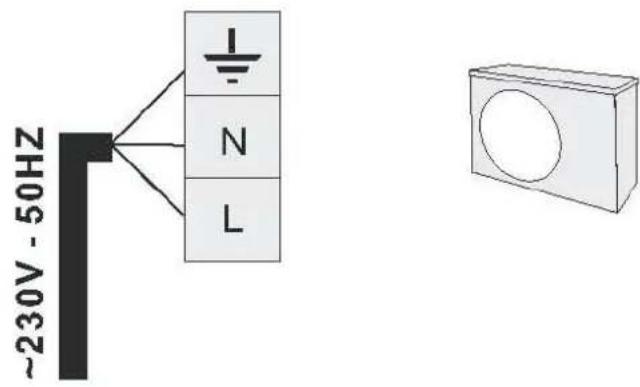

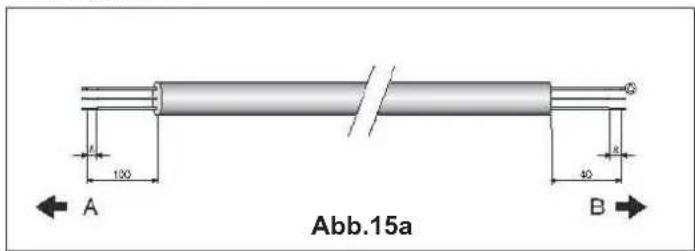

•Netzzuleitung

Abb.15a A 100 40 B

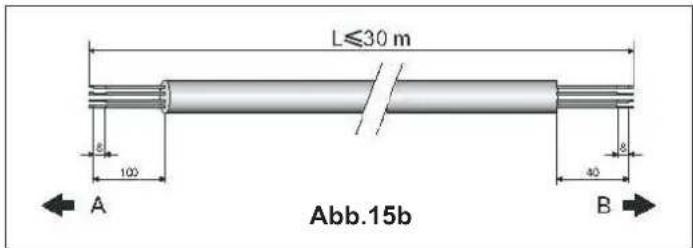

• Verbindungsleitung zwischen Innen- und Außenteil


L≤30 m 8 100 40 Abb.15b A B

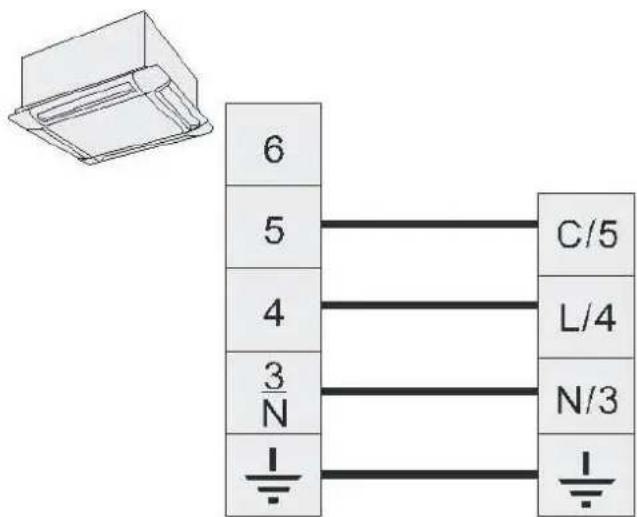

Abb.16 A. B.AUSSENTEIL INNENTEIL

6 5 4 3/N 1 C/5 L/4 N/3 1

-230V - 50HZ I N L

Abb.16

6

KÄLTEMITTELLEITUNGEN

VERBINDUNG VON INNEN- UND AUSSENTEIL

Im Innenteil befindet sich eine geringe Menge Stickstoff. Schrauben Sie die Muttern am Gerät erst ab, wenn Sie bereit zum Leitungsanschluss sind. Das Außenteil ist ausreichend mit Kältemittel (R410A) befüllt. Siehe Typenschild des Außenteils.

Um Beschädigungen zu vermeiden verwenden Sie zum Biegen der Rohre ein Biegewerkzeug.

ANMERKUNG: Verwenden Sie nur Kupferrohre, die für R410A zugelassen sind.

1. Öffnen Sie die Ventilabdeckung.
2. Verwenden Sie einen für das Innen- und Außenteil passenden Rohrdurchmesser. Beachten Sie, dass die Flüssigkeits- und Saugleitung verschiedene Durchmesser aufweisen. (Siehe Tabelle Rohrmaße, Anzugsdrehmoment)
3. Setzen Sie die Bördelmuttern auf die Rohrenden, bevor Sie sie mit dem Bördelwerkzeug bearbeiten. Verwenden Sie die mit dem Innen- bzw. Außenteil mitgelieferten Bördelmuttern.
4. Schließen Sie die Rohrenden an Innen- und Außenteil an. Beachten Sie die Markierung. Alle Enden müssen einzeln ausgerichtet werden.
5. Isolieren Sie jedes Rohr und die Verbindungen einzeln mit einer Isolierung von mindestens 6 mm Stärke. Binden Sie die Kältemittelleitung, den Abflussschlauch und die Elektrokabel mit einem UV-beständigen Vinylband zusammen.

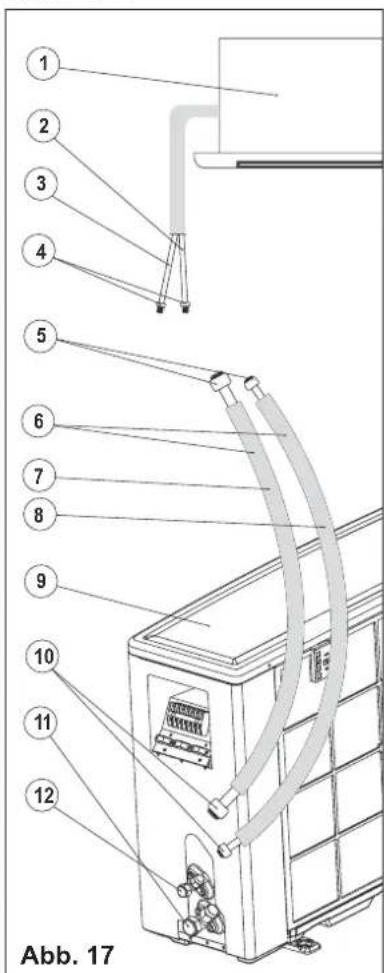

1 2 3 4 5 6 7 8 9 10 11 12 Abb. 17

Achtung!

Stellen Sie sich beim Abschrauben der Ventilkappen niemals vor die Ventile oder Spindeln, da das System unter Druck steht.

Abb 17

1. INNENTEIL
2. Flüssigkeitsleitung
   (kleiner Durchm.)
3. Saugleitung (großer
   Durchm.)
4. Stecker
5. Bördelmuttern
6. Verbindung der Geräte
7. Saugleitung
8. Flüssigkeitsleitung
9. AUSSENTEIL
10. Bördelmuttern
11. Einlassventil (größer)
12. Flüssigkeitsventil (klein)

Anzugsdreh- momente für Verbindungen und Ventilkappen:

ROHRMASS	DREHMOMENT
Flüssigkeitsleitung 1/4"	15-20 N.M.
Saugleitung 3/8"	30-35 N.M.
Saugleitung 1/2"	50-54 N.M.
Saugleitung 5/8"	75-78 N.M.

Abb. 18 1 2 3

Abb. 18

1. Schlüssel
2. Drehmoment- schlüssel
3. Verbindung

Abb. 19 Bestreichen Sie die Bördelflächen mit Kälte- maschinenöl, um ein Kältemittelleck zu vermeiden.

Abb. 20 1 2 3

Abb. 20 1. Einlassventil 2. Schrader- ventilanschluss 3. Flüssigkeits- ventil

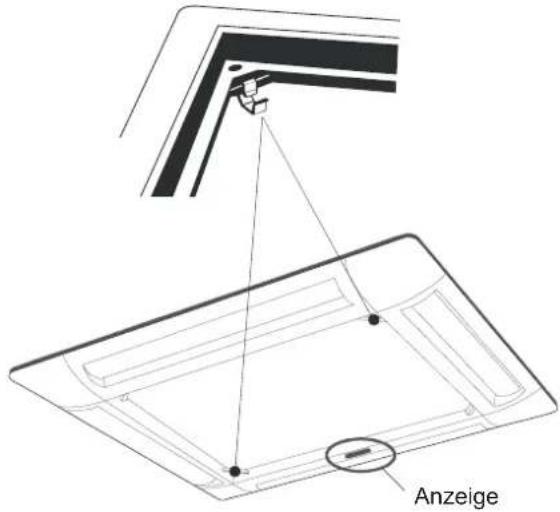

EINBAU ZULUFTMODUL

1. Packen Sie das Modul vorsichtig aus und bringen Sie die Haken in den Ecken an.

Anzeige

Abb. 21

1. Setzen Sie den Rahmen auf dem Gerät auf und drücken Sie ihn leicht an, damit die Haken einrasten. Schrauben Sie den Rahmen fest.

1. Die Dichtungen sind in der Abbildung unten dargestellt. Sie verhindern:

A dass Luft austritt

B dass sich die klimatisierte Luft in der Zwischendecke verteilt

5 mm A B

Abb 23

1. Stellen Sie nach der Installation sicher, dass der Abstand zwischen Rahmen und abgehängter Decke weniger als 5 mm beträgt.

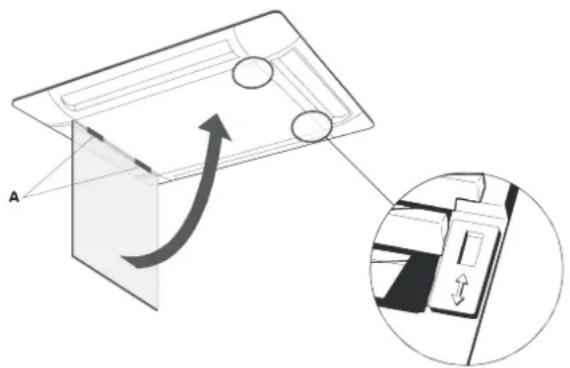

FILTEREINBAU

1. Setzen Sie die Scharniere des Luftgitters in die Öffnungen (A) ein und arretieren Sie dann das Gitter auf beiden Seiten.

1. Ziehen Sie nicht zu stark am Rahmen. Der Rahmen muss genau mittig zur abgehängten Decke ausgerichtet sein und vor allem einen hermetischen Luftabschluss zwischen der zugeführten und der verteilten Luft bilden.

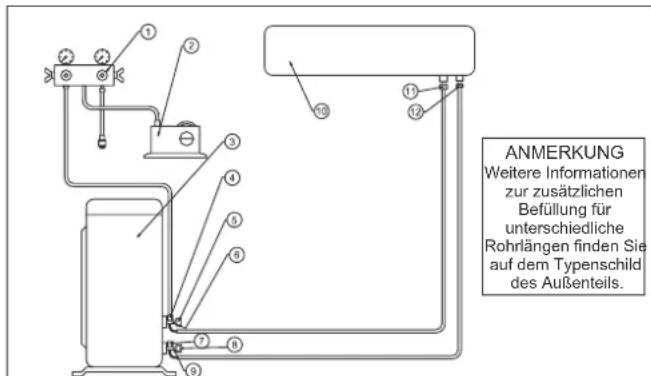

Nach dem Anschluss des Innen- und Außenteils entlüften Sie die Rohre und das Innenteil wie folgt:

1. Verbinden Sie die Füllschläuche mit Hilfe eines Steckstifts an der Unterseite mit der Füllvorrichtung und dem Wartungsanschluss des Einlassventils. Vergewissern Sie sich, dass das Ende des Füllschlauches mit dem Ventilöffner und dem Schraderventilanschluss verbunden ist.
2. Schließen Sie den mittleren Schlauch der Füllvorrichtung an eine Vakuumpumpe an.
3. Schalten Sie die Vakuumpumpe ein, schalten Sie den Schalter an der Oberseite aus und vergewissern Sie sich, dass die Nadel der Messanzeige sich von 0 mPa (0 cm Hg) nach -0,1 mPa (-76 cm Hg) bewegt. Lassen Sie die Pumpe 15 Minuten laufen.
4. Schließen Sie das Ventil an der Oberseite der Füllvorrichtung und schalten Sie die Vakuumpumpe ab. Dabei darf sich die Nadel in der Messanzeige ca. 5 Minuten lang nicht bewegen.
5. Wenn sich die Nadel nach fünf Minuten nicht bewegt hat, schalten Sie die Vakuumpumpe ein und öffnen Sie das Ventil an der Unterseite der Füllvorrichtung.
6. Entfernen Sie den Füllschlauch von der Vakuumpumpe und von den Wartungsanschlüssen des Saugventils.
7. Ziehen Sie die Schutzkappen an den Wartungsanschlüssen des Saugventils fest.
8. Wiederholen Sie die Schritte 1 bis 7 an allen anderen Innenteilen.
9. Entfernen Sie die Ventilkappen von beiden Ventilen und öffnen Sie sie mit Hilfe eines Innensechskantschlüssels.
10. Setzen Sie die Ventilkappen wieder auf die Ventile.
11. Überprüfen Sie alle Anschlüsse auf Gaslecks. Dafür können Sie ein elektronisches Lecksuchgerät benutzen oder mit Hilfe eines mit Seifenlauge getränkten Schwammes prüfen, ob Blasen entstehen.

ANMERKUNG Weitere Informationen zur zusätzlichen Befüllung für unterschiedliche Rohrlängen finden Sie auf dem Typenschild des Außenteils.

Abb 25

Abb. 25 5. Kappe 9. Flüssigkeitsventil

1. Füllvorrichtung 6. Einlassventil 10. INNENTEIL
2. AUSSENTEIL 8. Kappe Saugleitung
3. Wartungsventil 12. Bördelverbindung

Flüssigkeitsleitung

*Nur bei einigen Modellen

7

ABSCHLUSSARBEITEN

1. Überprüfen Sie alle Ventilkappen und stellen Sie sicher, dass sie fest sitzen. Schließen Sie die Ventilabdeckung.
2. Füllen Sie Lücken in der Wand zwischen den Löchern und den Rohrleitungen mit Füllmasse aus.
3. Befestigen Sie Kabel und Rohrleitungen falls erforderlich mit Schellen an der Wand.
4. Lassen Sie das Gerät im Heiz- oder Kühlbetrieb mindestens 5 Minuten lang laufen.
5. Erklären Sie dem Kunden Filterwechsel, Reinigung und Installation.
6. Gehen Sie die Bedienung des Klimageräts mit dem Kunden durch und erklären Sie ihm alle Funktionen.
7. Übergeben Sie dem Kunden die Bedienungs- und Installationsanleitung.

7

ABSCHLUSSARBEITEN

1. Überprüfen Sie alle Ventilkappen und stellen Sie sicher, dass sie fest sitzen. Schließen Sie die Ventilabdeckung.
2. Füllen Sie Lücken in der Wand zwischen den Löchern und den Rohrleitungen mit Füllmasse aus.
3. Befestigen Sie Kabel und Rohrleitungen falls erforderlich mit Schellen an der Wand.
4. Lassen Sie das Gerät im Heiz- oder Kühlbetrieb mindestens 5 Minuten lang laufen.
5. Erklären Sie dem Kunden Filterwechsel, Reinigung und Installation.
6. Gehen Sie die Bedienung des Klimageräts mit dem Kunden durch und erklären Sie ihm alle Funktionen.
7. Übergeben Sie dem Kunden die Bedienungs- und Installationsanleitung.

Vorbehaltlich technischer Änderungen, Satz- und Druckfehler

Der Hersteller ist um ständige Verbesserung seiner Produkte sowie um eine optimale Anpassung an die Gegebenheiten des jeweiligen Anwenderlandes bemüht. Aus diesem Grund behält er sich das Recht vor, ohne Vorankündigung technische Änderungen an den Produkten vorzunehmen.

Das vorliegende Schriftstück dient als allgemeine Richtlinie für die Montage, den Betrieb und die Wartung unserer Produkte. Es kann durchaus sein, dass die darin enthaltenen Angaben nicht in allen Punkten auf ein Gerät zutreffen, wenn dieses den örtlichen Vorschriften oder den Spezifikation einer Bestellung angepaßt wurde. In diesem Fall wenden Sie sich bitte an Ihr zuständiges Verkaufsbüro:

Verkaufsbüro Berlin

Keithstraße 2-4 • 10787 Berlin

Telefon 0 30 / 26 99 44 - 0 • Telefax 0 30 / 26 99 44 - 22

[e-mail]

Verkaufsbüro Dresden

Könneritzstraße 15 • 01067 Dresden

Telefon 03 51 / 3 12 56 80 • Telefax 03 51 / 3 12 57 03

[e-mail]

Verkaufsbüro Düsseldorf

Am Wehrhahn 83 • 40211 Düsseldorf

Telefon 02 11 / 17 93 43 30 • Telefax 02 11 / 17 93 43 55

[e-mail]

Verkaufsbüro Hamburg

Theodorstraße 68 • 22761 Hamburg

Telefon 0 40 / 8 99 60 70 - 0 • Telefax 0 40 / 8 99 60 70 - 25

[e-mail]

Verkaufsbüro Frankfurt

Berner Straße 43 +51 • 60437 Frankfurt

Telefon [phone] • Telefax 0 69 / 5 07 02 - 2 50

[e-mail]

Verkaufsbüro München

Oberanger 28 • 80331 München

Telefon 0 89 / 23 88 51 - 11 • Telefax 0 89 / 23 88 51 - 22

[e-mail]

Verkaufsbüro Stuttgart

Schulze-Delitzsch-Straße 43 • 70565 Stuttgart

Telefon 07 11 / 22 06 31 - 3 • Telefax 07 11 / 22 06 31 - 55

[e-mail]
