Produkttyp	Split-Klimaanlage
Modell	FC 512 HL
Marke	Airwell
Kühlleistung	12.000 BTU/h (ca. 3,5 kW)
Heizleistung	12.000 BTU/h (ca. 3,5 kW)
Energieeffizienzklasse (Kühlen)	A++
Energieeffizienzklasse (Heizen)	A+
Spannung	220-240 V ~ 50 Hz
Stromaufnahme (Kühlen)	ca. 1,2 kW
Kältemittel	R32
Luftdurchsatz (max.)	700 m³/h
Schallleistungspegel (Innengerät)	55 dB(A)
Schalldruckpegel (Innengerät, niedrigste Stufe)	25 dB(A)
Abmessungen Innengerät (B x H x T)	845 x 275 x 180 mm
Abmessungen Außengerät (B x H x T)	770 x 550 x 300 mm
Gewicht Innengerät	9 kg
Gewicht Außengerät	25 kg
Filtertyp	Waschbarer Feinfilter
Fernbedienung	Ja, Infrarot
Timer	24-Stunden-Timer
Schlafmodus	Ja
Turbo-Modus	Ja
Selbstreinigungsfunktion	Ja
Kältemittel-Vorfüllung	Ja, für 5 m Leitungslänge
Garantie	2 Jahre

Häufig gestellte Fragen - FC 512 HL AIRWELL

Wie reinige ich die Filter der Airwell FC 512 HL?

Die Filter sollten alle 2-4 Wochen gereinigt werden. Nehmen Sie die Filter aus dem Innengerät heraus, saugen Sie sie ab oder waschen Sie sie mit lauwarmem Wasser und etwas Spülmittel. Trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen. Verwenden Sie keinen Geschirrspüler.

Was bedeutet der Fehlercode E1 auf dem Display?

Der Fehlercode E1 weist auf einen Defekt des Raumtemperatursensors hin. Schalten Sie das Gerät aus und kontaktieren Sie den Kundendienst. Ein Fachmann muss den Sensor überprüfen und ggf. austauschen.

Kann ich die Klimaanlage selbst installieren?

Nein, die Installation eines Split-Klimageräts erfordert fachmännische Kenntnisse (Kältemittelkreislauf, Elektrik). Lassen Sie die Installation von einem zertifizierten Techniker durchführen, um Schäden und Garantieverlust zu vermeiden.

Wie stelle ich den Timer ein?

Drücken Sie die Taste 'Timer' auf der Fernbedienung. Mit den Pfeiltasten können Sie die gewünschte Einschalt- oder Ausschaltzeit einstellen. Bestätigen Sie mit 'OK'. Der Timer kann bis zu 24 Stunden im Voraus programmiert werden.

Warum kühlt das Gerät nicht richtig?

Mögliche Ursachen: verschmutzte Filter, niedrige Kältemittelfüllung, blockierter Luftstrom (z.B. Möbel vor dem Gerät) oder falsche Betriebsart. Prüfen Sie zuerst die Filter und stellen Sie sicher, dass die Lüftungsschlitze frei sind.

Welches Kältemittel wird verwendet?

Die Airwell FC 512 HL verwendet R32, ein umweltfreundlicheres Kältemittel. R32 hat ein geringeres Treibhauspotenzial als R410A und ist effizienter. Bei Undichtigkeiten muss ein Fachmann das Kältemittel auffüllen.

Kann ich die Klimaanlage auch im Winter zum Heizen nutzen?

Ja, die FC 512 HL ist eine Wärmepumpe und kann auch bei niedrigen Außentemperaturen heizen. Die Heizleistung kann jedoch bei sehr tiefen Temperaturen (unter -10°C) abnehmen. Das Gerät hat eine Abtauautomatik.

Wie weit darf die Leitung zwischen Innen- und Außengerät maximal sein?

Die maximale Leitungslänge beträgt 15 Meter. Bei längeren Leitungen kann die Leistung abnehmen. Die Werksvorfüllung reicht für 5 Meter. Wenn die Leitung länger ist, muss zusätzliches Kältemittel hinzugefügt werden.

Was ist der Unterschied zwischen 'Kühlen' und 'Entfeuchten'?

Im Kühlmodus kühlt das Gerät die Raumluft und senkt die Temperatur. Im Entfeuchtungsmodus arbeitet der Kompressor langsamer, um der Luft Feuchtigkeit zu entziehen, ohne die Temperatur stark zu senken. Ideal bei schwülem Wetter.

Wie setze ich die Fernbedienung zurück?

Entfernen Sie die Batterien aus der Fernbedienung, warten Sie 30 Sekunden und setzen Sie sie wieder ein. Drücken Sie dann die 'Reset'-Taste (falls vorhanden) mit einem dünnen Gegenstand. Die Werkseinstellungen werden wiederhergestellt.

BEDIENUNGSANLEITUNG FC 512 HL AIRWELL

BEDIENUNG UND INSTALLATIONSANLEITUNG SPLIT SYSTEM KLIMAGERÄT

BEZEICHNUNG DER TEILE UND BETRIEBSWAHLSCHALTER 3

AUFSTELLUNGSORT 4

ELEKTRISCHE ERFORDERNISSE 4

SICHERHEITSANWEISUNGEN 4

BENUTZUNG DER FERNBEDIENUNG 4

- Einsetzen der Batterien 4

- Wahlschalter des Temperatursensors (A/C Sensor) 5

• Position der Fernbedienung 5

- Betriebsweise mit Fernbedienung 5

• Anwendung der Fernbedienung 5

FERNBEDIENUNG 6

EINSTELLUNG DER UHR 7

KÜHLUNG - HEIZUNG 7

AUTOMATISCHER BETRIEB 7 COOL / DRY / HEAT Model Only

ENTFEUCHTUNG COOL / DRY / HEAT Model Only COOL / DRY Model 7

WAHL DER VENTILATOR-GESCHWINDIGKEIT 8

NACHT-PROGRAMM 8

TIMER-EINSTELLUNG 8

1-STUNDE TIMER EINSTELLUNG 8

LUFTSTROM-EINSTELLUNG 9

BETRIEBSWEISE OHNE FERNBEDIENUNG 9

PFLEGE UND WARTUNG 10

RATSCHLÄGE FÜR HÖCHSTEN KOMFORT UND NIEDRIGSTEN VERBRAUCH 11

FESTSTELLUNG UND BEHEBUNG VON BETRIEBSSTÖRUNGEN 11

INFORMATIONEN ÜBER DAS PRODUKT

Falls Schwierigkeiten oder Fragen zu diesem Klimagerät entstehen, werden nachfolgende Informationen verlangt. Die Modell- und Seriennummen sind auf dem Namensschild ersichtlich, das sich auf dem unteren Teil des Klimageräts befindet.

Modellnummer.

Seriennummer.

Kaufdatum.

Anschrift des Fachhändlers

Telefonnummer.

WARNZEICHEN

In dieser Bedienungsanleitung werden die folgenden Zeichen verwendet, um den Benutzer und das Kundendienstpersonal vor persönlichen Gefahren oder Gefahren für das Produkt zu warnen.

WARNUNG

Dieses Zeichen warnt vor Gefahren oder Eingriffen, die schwere Verletzungen oder sogar den Tod verursachen könnten.

VORSICHT

Dieses Zeichen warnt vor Gefahren oder Eingriffen, die das Produkt schwer beschädigen könnten.

HINWEIS

Dieses Klimagerät ist mit der Kühlfunktion (COOLING Model Only), den Kühl- und Entfeuchtungsfunktionen (COOL / DRY Model Only) und den Kühl-, Heiz- und Entfeuchtungsfunktionen (COOL / DRY / HEAT Model Only) ausgestattet. Weitere Details zu diesen Funktionen werden nachfolgend aufgeführt. Bei der Verwendung dieses Klimageräts müssen folgende Anweisungen befolgt werden.

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit dem CE-Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht:

– Niederspannungsrichtlinie 73/23 EWG und 93/68 EWG.

– Elektromagnetische Verträglichkeit 89/336 EWG, 92/31 und 93/68 EWG.

Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und den Installationsanweisungen wird diese Erklärung ungültig.

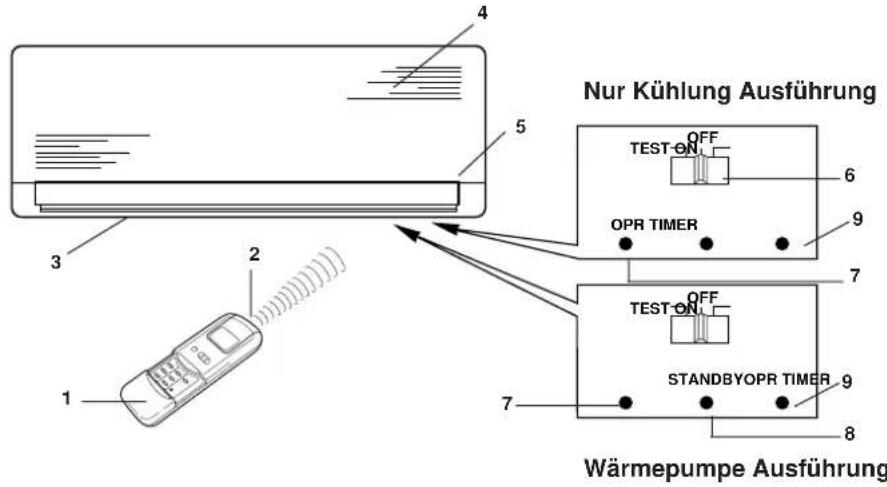

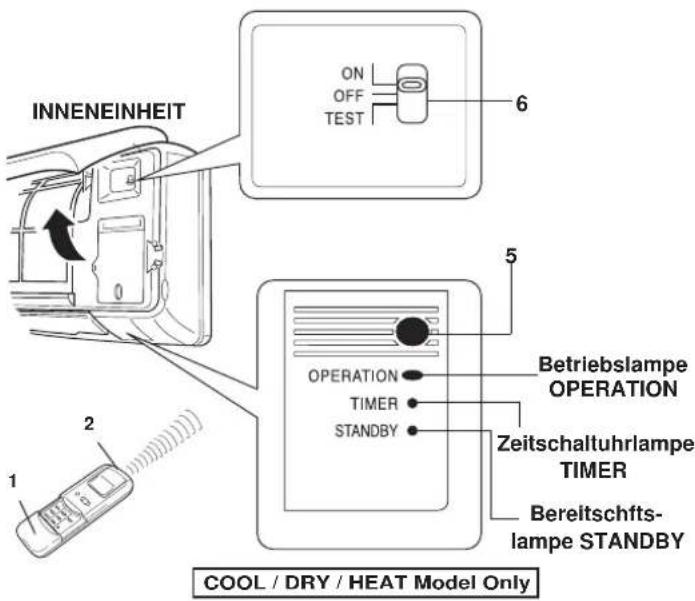

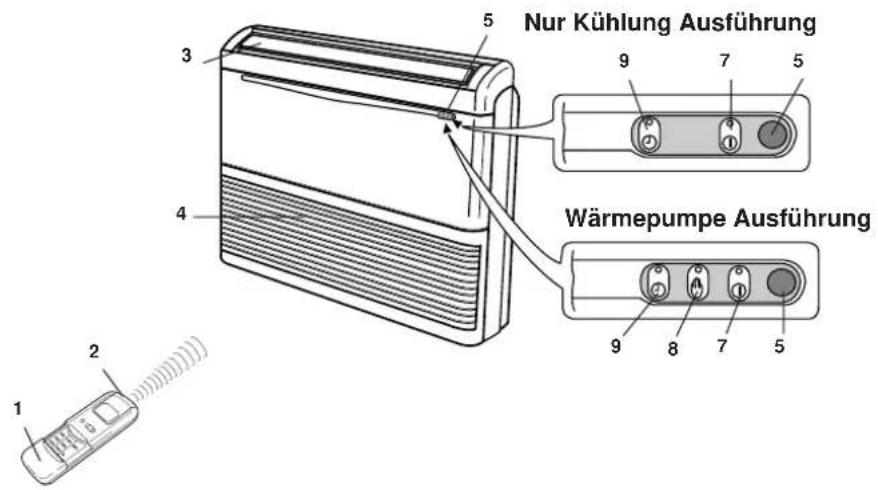

BEZEICHNUNG DER TEILE UND BETRIEBSWAHLSCHALTER

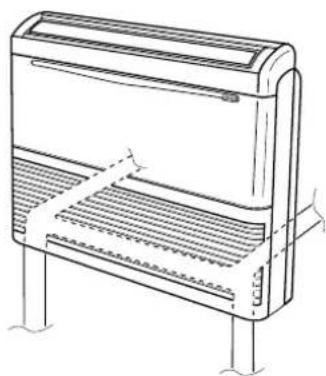

INNEREINHEIT

1. Fernbedienung.
2. Sensor: Misst die Raumtemperatur in der Umgebung der Fernbedienung. Das Klimagerät wird in Abhängigkeit zur Raumtemperatur eingestellt.
3. Luftzufuhr: Verteilt die behandelte Luft im Raum.
4. Luftansaugung: Die Raumluft wird angesaugt und über einen Filter, der den Staub zurückhält, geführt.
5. Empfänger: Empfängt die von der Fernbedienung gesendeten Infrarot-Signale (Sender).

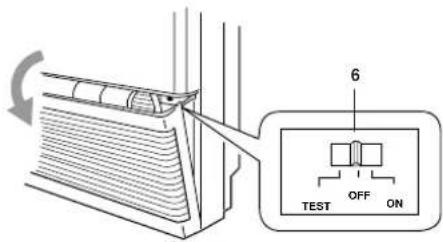

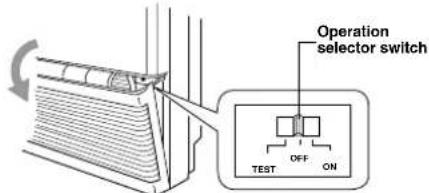

6. Betriebswahlschalter.

Position ON (eingeschaltet): In dieser Position arbeitet das Klimagerät unter der Kontrolle der Fernbedienung. Der Wahlschalter muss normalerweise auf dieser Position stehen.

Position OFF (ausgeschaltet): Der Wahlschalter ist auf diese Position umzustellen, wenn das Klimagerät für mehrere Tage nicht benutzt werden soll.

WARNUNG

Die Position OFF unterbricht die Stromversorgung nicht. Den Hauptschalter zum Ausschalten des Klimagerätes benutzen.

VORSICHT

Position TEST: Diese Position darf nur für Betriebsprüfungen vonseiten des technischen Kundendienstes benutzt werden. Den Schalter während der normalen Betriebsweise nicht in dieser Position lassen.

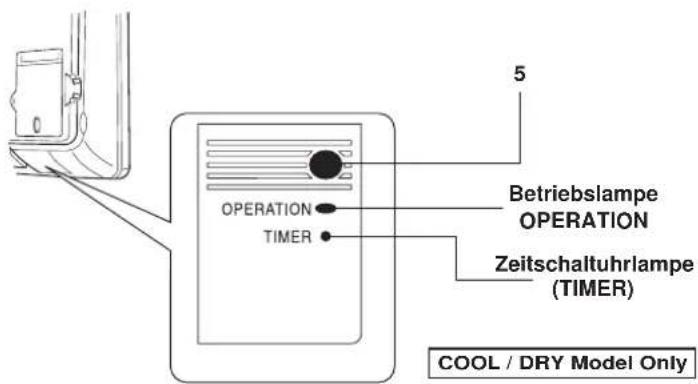

1. Betriebsleuchte (OPR): Leuchtet bei Inbetriebnahme der Einheit auf.
2. STANDBY-Anzeige leuchtet
3. während der Vorheizzeit
4. während der Abtauung
5. wenn die auf der Fernbedienung eingestellte Temperatur erreicht wird.

Die Leuchtanzeige erlischt automatisch am Ende

• der Abtauung
• der Vorheizzeit

Zur Beibehaltung einer konstanten Raumtemperatur wird das Klimagerät eine leichte Belüftung während der Vorheizzeit oder wenn die Heizung vom Thermostat unterbrochen ist, weiterhin produzieren (Ausführung Wärmepumpe).

1. Leuchtanzeige Timer: Sie leuchtet auf, wenn die Einheit vom Timer kontrolliert wird.

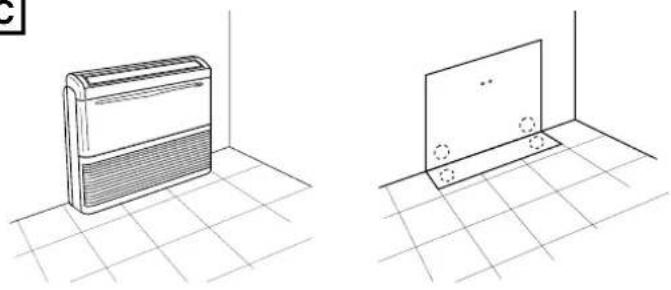

AUFSTELLUNGSORT

- Es wird empfohlen, dieses Klimagerät von einem qualifizierten Techniker unter Beachtung der beiliegenden Aufstellungsanweisung aufstellen zu lassen.

WARNUNG

• Dieses Klimagerät nicht an Orten aufstellen, in denen Rauch, brennbares Gas oder viel Feuchtigkeit vorhanden sind, wie z.B. in einem Treibhaus.
• Das Klimagerät nicht dort aufstellen, wo Geräte übermäßig Hitze erzeugen.
• Das Klimagerät nicht an Orten aufstellen, in denen es von Wassertropfen naß gemacht werden könnte (z.B. in den Waschküchen).

Zu vermeiden:

Um das Klimagerät vor übermäßiger Korrosion zu schützen, ist die äußere Einheit nicht dort aufzustellen, wo sie direkt Meerwasserspritzern oder schwefeligen Dämpfen in Luftkurorten ausgesetzt ist.

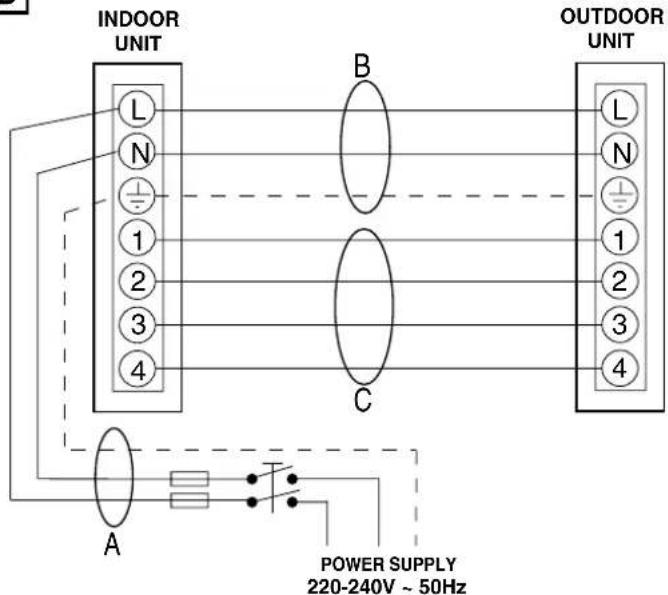

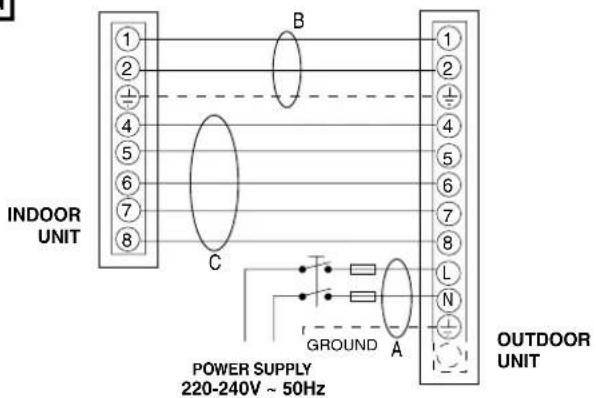

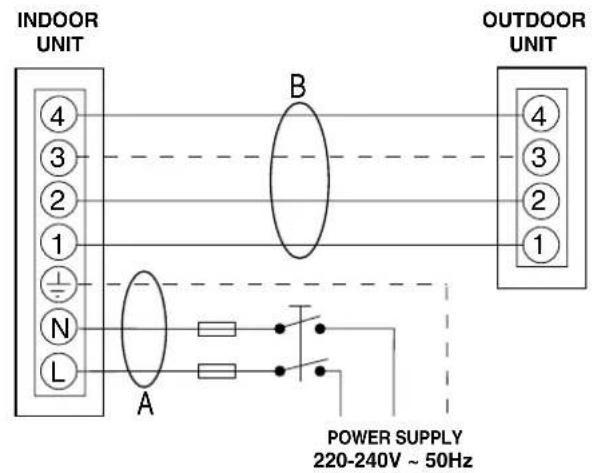

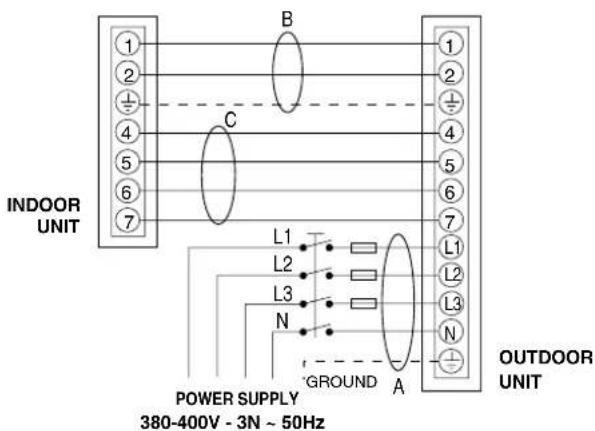

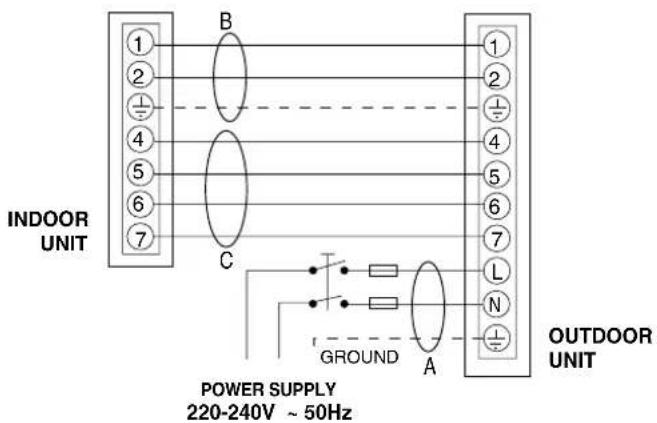

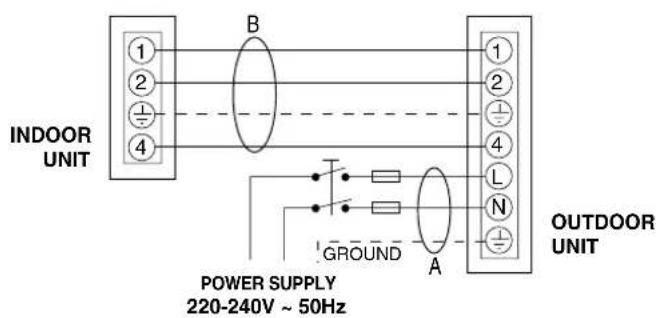

ELEKTRISCHE ERFORDERNISSE

• Vergewissern Sie sich vor der Aufstellung, daß die Netzspannung in Ihrem Büro oder Haus die gleiche ist, die auf dem Typenschild des Klimagerätes angegeben wurde.
• Alle elektrische Anschlüsse müssen den örtlichen elektrischen Vorschriften entsprechen. Wegen Einzelheiten den Händler oder einen Elektriker fragen.
• Jede Einheit muß ordnungsgemäß mit einer Masseleitung geerdet sein.
• Die elektrischen Anschlüsse müssen von einem spezialisierten Elektriker durchgeführt werden.

VORSICHT

GILT NUR FÜR MODELLE AER18X - AER22X

Nach längeren Zeiten außer Betrieb, ist die Stromversorgung zum System wenigstens fünf (5) Stunden vor Anlauf des Klimagerätes einzuschalten. Den Hauptschalter auf «ON» (eingeschaltet) lassen, falls nicht vorgesehen ist, das Klimagerät für eine längere Zeit nicht zu benutzen.

STROMVERSORGUNGS-HAUPTSCHALTER

SICHERHEITSANWEISUNGEN

• Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie die Klimaanlage anschließen. In Zweifelsfällen wenden Sie sich bitte an den Händler oder an das autorisierte Kundendienstzentrum.
• Diese Klimaanlage wurde konzipiert, um ideale klimatische Bedingungen in Ihrem Zimmer zu schaffen. Sie soll nur für diesen spezifischen Zweck und wie in diesem Handbuch beschrieben, benutzt werden.

WARNUNG

• Niemals Benzin oder andere entzündbare Flüssigkeiten in der Nähe der Klimaanlage anwenden oder aufbewahren. Dies ist sehr gefährlich. Dazu keine Schaltgeräte, die keinen Schutz IPX1 (Schutz gegen senkrechten Wasseranfall) haben, unter der Einheit installieren.
• Der Hersteller übernimmt keinerlei Verantwortung in den Fällen, in denen die Sicherheits- und Unfallverhütungs-Vorschriften nicht beachtet werden.

VORSICHT

• Niemals den Stromversorgungs-Hauptschalter benutzen, um das Klimagerät ein-/auszuschalten. Immer die ON/OFF-Taste auf der Fernbedienung oder den Wahlschalter auf der Einheit benutzen.
• Niemals Gegenstände in die Klimaanlage hineinstecken. Es ist sehr gefährlich, da sich der Ventilator mit hoher Geschwindigkeit dreht.
• Kinder nicht mit der Klimaanlage spielen lassen.
• Das Zimmer nicht zu stark abkühlen, wenn sich darin kleine Kinder oder Kranke aufhalten.

BENUTZUNG DER FERNBEDIENUNG

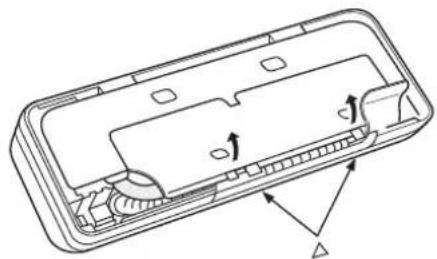

EINSETZEN DER BATTERIEN

• Den Deckel der Fernbedienung in Pfeilrichtung schieben und abnehmen. • Zwei Batterien von 1,5 V-DC Art AAA alkaline einsetzen.

Die Pole, wie auf der Fernbedienung angegeben, beachten.

• Die mittlere Betriebsdauer der Batterien beträgt 6 Monate. Sie hängt davon ab, wie oft die Fernbedienung benutzt wird. Die Batterien bei

längerer Nichtbenutzung der Fernbedienung (mehr als 1 Monat) herausnehmen.

Mit einer Spitze, z.B. von einer Feder oder eines Bleistiftes, die ACL-Taste nach dem Auswechseln der Batterien drücken.

(Dieser Vorgang erlaubt die korrekte Nullung aller Programme. Die Fernbedienung muss wieder eingestellt werden).

Die Batterien auswechseln, wenn die Leuchtanzeige zur Signalübertragung von der Fernbedienung nicht blinkt oder wenn das Klimagerät auf die Fernbedienungsbefehle nicht reagiert.

WAHLSCHALTER DES TEMPERATURSENSORS (A/C Sensor)

- Unter normalen Bedingungen wird die Raumtemperatur von dem in der Fernbedienung angebrachten Sensor gemessen und kontrolliert.

- Diese Taste aktiviert den in der Inneneinheit angebrachten Temperatursensor. Mit einer Spitze (z.B. einer Feder oder eines Bleistiftes) diese Taste drücken, das Symbol erscheint auf der Anzeige. Das Klimagerät wird nach der Ansaugluft-Temperatur (mittlere Raumluft-Temperatur) eingestellt.

ANMERKUNG

Bei normalen Einstellungen wird empfohlen, den in der Fernbedienung angebrachten Temperatursensor aktiviert zu lassen.

Die Fernbedienung überträgt das Temperatursignal in regelmäßigen Abständen von drei Minuten an das Klimagerät. Falls dieses Signal aufgrund einiger Störungen mehr als zehn Minuten lang ausbleibt, schaltet das Klimagerät zur Regelung der Raumtemperatur auf den in die Inneneinheit eingebauten Temperatur-Sensor um. In einem solchen Fall weicht die am Aufstellungsort der Inneneinheit erfasste Temperatur u.U. geringfügig von der Temperatur in der Nähe der Fernbedienung ab.

POSITION DER FERNBEDIENUNG

Die Fernbedienung kann an die Wand montiert oder in nicht befestigter Position benutzt werden. Um eine einwandfreie Betriebsweise der Einheit zu gewährleisten, ist zu vermeiden, die Fernbedienung wie folgt aufzustellen:

- Direkt den Sonnenstrahlen ausgesetzt.

- Hinter einem Vorhang oder anderen bedeckten Stellen.

- In einem Abstand größer als 8 m vom Klimagerät.

- Wo sie von der Ausgangsluft des Klimageräts erreicht wird.

- An übermäßig warmen oder zu kalten Stellen.

- Wo sie elektrischen oder magnetischen Interferenzen ausgesetzt sein könnte.

- Wo Hindernisse zwischen Fernbedienung und Klimagerät bestehen. (Die Fernbedienung sendet alle 3 Minuten ein Kontrollsignal).

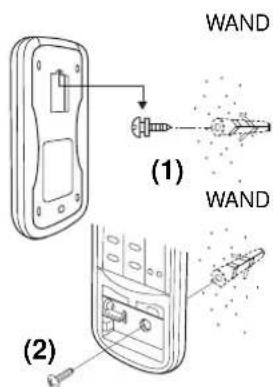

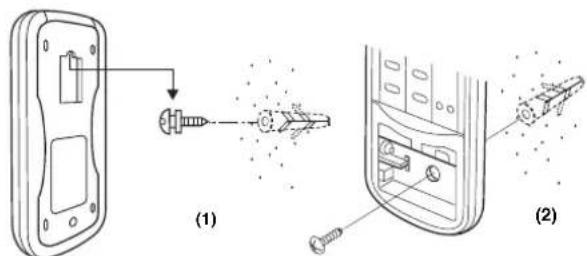

DIE FÜR DIE ZWEI VERSCHIEDENEN MONTAGEN NOTWENDIGEN SCHRAUBEN WERDEN MIT DER INNENEINHEIT MITGELIEFERT

1. Nicht ortsfeste Position (1)

• Die Fernbedienung momentan in die gewünschte Position anbringen. - Prüfen, ob die Fernbedienung von dieser Position aus funktionsfähig ist. • Die Schraube in die Wand einschrauben und die Fernbedienung anhängen.

2. Montage an einer Wand (2)

• Siehe nicht ortsfeste Position (1).
• Die Batterien von der Fernbedienung herausnehmen, die Schraube in die Wand einschrauben und die Fernbedienung anhängen. • Das im Batteriefach vorgebohrte Loch bestimmen.
• Durch das vorgebohrte Loch die Fernbedienung an der Wand mit der gelieferten Schraube einschrauben. • Die beiden Batterien einsetzen und den korrekten Betrieb der Fernbedienung überprüfen.

BETRIEBSWEISE MIT FERNBEDIENUNG

VORSICHT

Überprüfen Sie, dass der Hauptschalter der Stromversorgung auf ON ist und dass sich der Betriebs-Wahlschalter auf der inneren Einheit auf Position ON befindet.

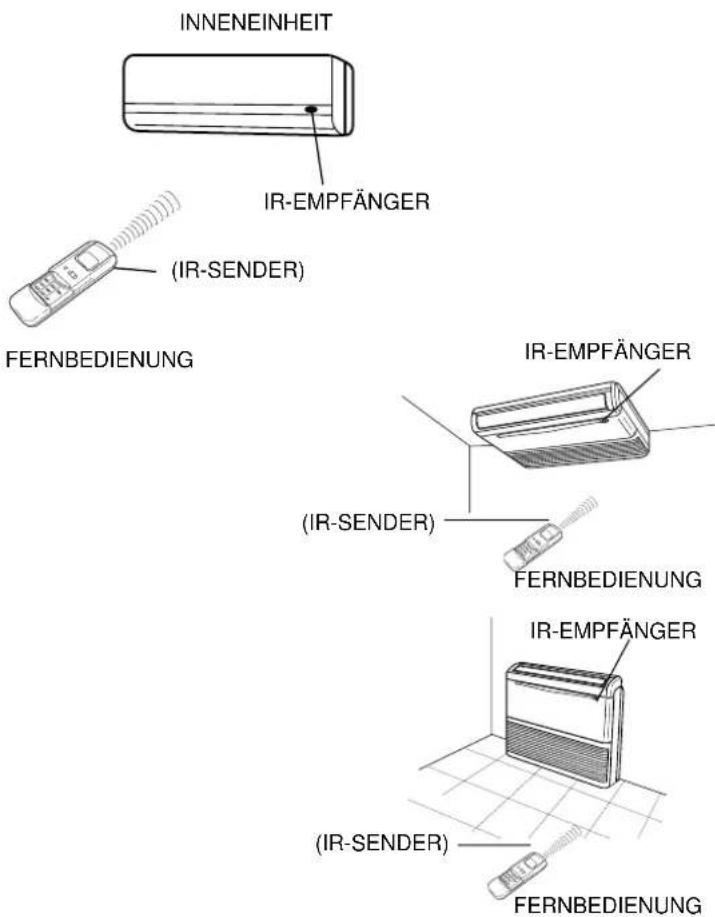

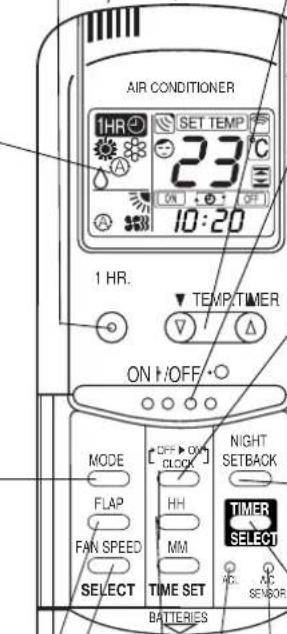

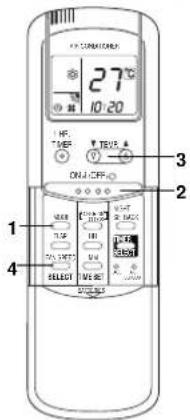

ANWENDUNG DER FERNBEDIENUNG

Richten Sie den IR-Sender der Fernbedienung auf den Empfänger am Klimagerät.

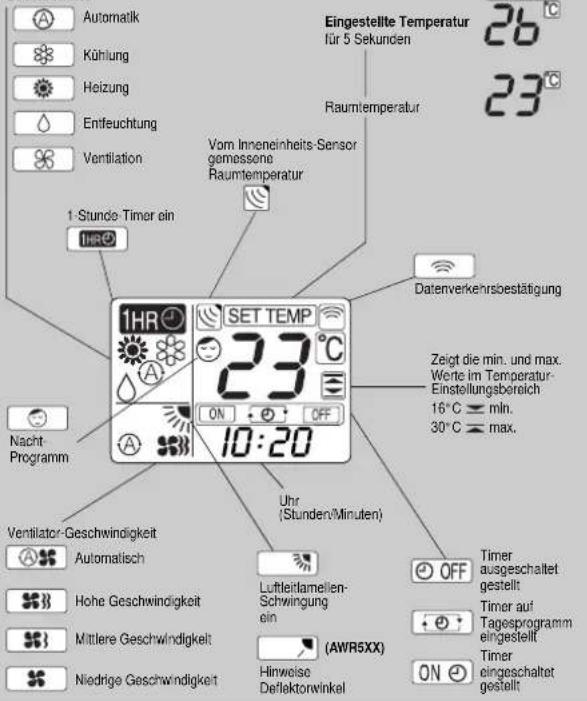

ANZEIGE

Zeigt Informationen an, wenn die Fernbedienung in Betrieb ist.

Wenn das Klimagerät ausgeschaltet ist, werden die Betriebsweise, die Uhrzeit (Stunden/Minuten) und die Raumtemperatur angezeigt.

Betriebsweise

BETRIEBSWEISE-TASTE

Drücken Sie diese Taste, um die Betriebsweise des Klimageräts zu ändern.

(Automatik) ★

Wird die Position "Automatik" eingestellt, wählt der Mikroprozessor zwischen Kühlung und Heizung basierend auf dem Unterschied zwischen der Raumtemperatur und der auf der Fernbedienung eingestellten Temperatur.

(Heizung) ★

Das Klimagerät erwärmt den Raum.

(Entfeuchtung) ★ •

Das Klimagerät senkt die Raumfeuchtigkeit.

(Kühlung)

Das Klimagerät kühlt die Luft und senkt die Raumtemperatur.

(Ventilation) ▲

Das Klimagerät funktioniert nur als Ventilator.

Nur für Modelle mit COOL / DRY / HEAT

Nur für Kühlmodelle

Nur für Modelle mit COOL / DRY

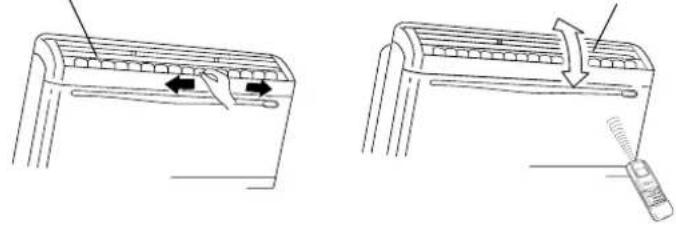

TASTE FLAP (automatische Luftverteilung)

Bei Drücken dieser Taste beginnt sich die Luftleitlamelle der Luftzufuhr zu bewegen und das Zeichen FLAP erscheint unten links auf dem Display. Zum Anhalten der Luftleitlamelle drücken Sie die Taste FLAP erneut.

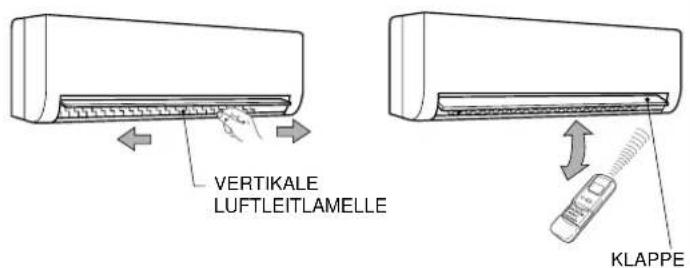

TASTE FLAP (Luftverteilung) (AWR5XX)

Drücken Sie diese Taste, um die Luftströmrichtung manuell auf eine der sechs verschiedenen Positionen einzustellen, oder um die Klappenbewegungsfunktion zu aktivieren und die Klappe automatisch nach oben und unten bewegen zu lassen.

: Die Luftstromrichtung kann manuell eingestellt werden (sechs Positionen).

: Die Klappe bewegt sich automatisch nach oben und unten.

Halten Sie die Klappentaste (FLAP) gedrückt, um die Klappenbewegungsfunktion () in der manuellen () Betriebsart zu aktivieren.

1-STUNDE TIMER

1HR

Bei Drücken dieser Taste läuft das Klimagerät eine Stunde lang und schaltet sich dann aus, unabhängig davon, ob es ein- oder ausgeschaltet ist.

SENSOR

Ein Temperatursensor im Innern der Fernbedienung misst die Raumtemperatur.

TEMPERATURWAHLTASTEN

(kälter)

Diese Taste drücken, um die gewählte Temperatur zu senken.

△ (wärmer)

Diese Taste drücken, um die gewählte Temperatur zu erhöhen.

SENDER

Wenn die Tasten der Fernbedienung gedrückt werden, leuchtet die Lampe auf dem Display auf, um die Einstellungsänderungen des Klimageräts zu übertragen.

TASTE ON/OFF (ein/aus)

Diese Taste dient zum Ein- und Ausschalten des Klimageräts.

Taste PROGRAM

Wahl der Funktionen:

• Uhr-Einstellung

• ON-OFF (Ein-/Ausschalten) Timer

Ausschaltzeit-Einstellung mit Timer. (Blinkt).

Einschaltzeit-Einstellung mit Timer. (Blinkt).

Zeit-Einstellung. (Blinkt). (Die Taste TIME SET verwenden) Inaktive Position.

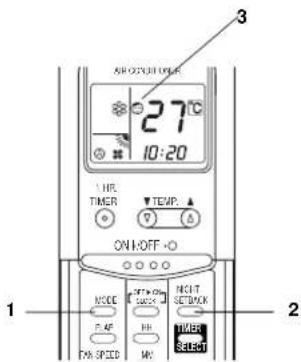

Taste NIGHT SETBACK

(Nacht-Programm)

Wegen Einzelheiten siehe "Nacht-Programm". Wird diese Taste in der Betriebsweise KÜHLUNG, HEIZUNG oder ENTFEUCHTUNG gedrückt, erscheint das Zeichen 😊 auf dem Display. Der Mikroprozessor der Fernbedienung reguliert die gewählte Temperatur in energiesparender Weise.

DECKEL

Der Deckel ist nach unten zu öffnen.

WAHLSCHALTER:

TEMPERATUR-

SENSOR

Taste TIMER (Timereinstellung)

Timer auf Ausschalten gesetzt. Das Klimagerät schaltet sich zur gewählten Stunde aus.

Timer auf Tages-Programm eingeschaltet/ausgeschaltet oder ausgeschaltet/eingeschaltet gesetzt.

Das Klimagerät schaltet sich an den eingestellten Stunden aus oder ein bzw. umgekehrt und wiederholt das Programm jeden Tag.

Timer auf Einschalten gesetzt Das Klimagerät schaltet sich zur gewählten Uhrzeit ein.

Leerraum: Timer nicht eingesetzt.

TASTE (ACL)

BATTERIENERSETZUNG

TASTE FAN SPEED

(Ventilator-Geschwindigkeit)

Die Ventilator-Geschwindigkeit wird automatisch vom Mikroprozessor gewählt.

Hohe Ventilator-Geschwindigkeit.

Mittlere Ventilator-Geschwindigkeit.

Niedrige Ventilator-Geschwindigkeit.

TASTEN: EINSTELLUNG DER UHR

UND EINGABE DER TIMERZEIT

Durch Drücken der Taste "Program" wird die Einstellung aktiviert (Blinken der Uhrzeit auf der Anzeige). Für Einzelheiten siehe Beispiel "Timer Einstellung".

Einstellung der Stunden.

Einstellung der Minuten.

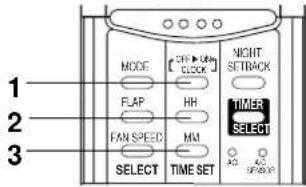

EINSTELLUNG DER UHR

1. Die Taste PROGRAM dreimal drücken. Die Stundenangabe beginnt zu blinken.
2. Die Taste HH (TIMER SET) solange drücken, bis die gewünschte

Stunde angezeigt wird. Die Taste MM solange drücken, bis die gewünschten Minuten angezeigt werden. Die Stundenanzeige auf dem Display hört nach 10 Sekunden automatisch zu blinken auf (mit Ausnahme des Symbols « : »).

KÜHLUNG

ANMERKUNG

Nachprüfen, daß der Hauptschalter aus ist und der Betriebswahlschalter der Inneneinheit in der Stellung ON (ein) ist.

1. Die Taste MODE (Betriebsweise) drücken, bis das Zeichen KÜHLUNG auf dem Display erscheint.
2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP. drücken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C minimum und 30 °C maximum).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR WIRD DIE RAUMTEMPERATUR WIEDER ANGEZEIGT.

1. DIE TASTE FAN SPEED DRÜCKEN, UM DIE VENTILATOR-GESCHWINDIGKEIT EINZUGEBEN.

HEIZUNG

NUR FÜR MODELLE MIT COOL / DRY / HEAT

1. DIE TASTE MODE (BETRIEBSWEISE) DRÜCKEN, BIS DAS ZEICHEN HEIZUNG AUF DEM DISPLAY ERSCHEINT.
2. DIE TASTE ON/OFF DRÜCKEN UND DAS KLIMAGERÄT IN BETRIEB SETZEN.
3. DIE TASTEN TEMP. DRÜCKEN, UM DIE GEWÜNSCHTE TEMPERATUR EINZUGEBEN (DER EINSTELLUNGSBEREICH LIEGT ZWISCHEN 16 °C MINIMUM UND 30 °C MAXIMUM).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR WIRD DIE RAUMTEMPERATUR WIEDER ANGEZEIGT.

1. DIE TASTE FAN SPEED DRÜCKEN, UM DIE VENTILATOR-GESCHWINDIGKEIT EINZUGEBEN.

WARNUNG

WIRD DIE FUNKTION "HEIZUNG" GEWÄHLT, LÄUFT DER VENTILATOR DER INNENEINHEIT AUF SEHR NIEDRIGER GESCHWINDIGKEIT, UM EINEN KALTLUFTSTROM ZU VERMEIDEN. DIE VENTILATOR-DREHZAHL NIMMT ERST ZU, WENN DER WÄRMETAUSCHER DER INNENEINHEIT WARM GENUG IST. WÄHREND DIESES VORGANGS LEUCHTET DIE STANDBY-ANZEIGE AUF.

ABTAUUNG DER KONDENSATOREINHEIT (AUßENEINHEIT) "STANDBY"

WENN DIE AUßENTEMPERATUR UNTER 0 °C ABSINKT, VERMINDERT EISBILDUNG AUF DER KONDENSATOREINHEIT DIE HEIZLEISTUNG. IN DIESEM FALL SCHALTET DER MIKROPROZESSOR AUF ABTAUBETRIEB UND DER VENTILATOR BLEIBT STEHEN. DIE STANDBY-ANZEIGE LEUCHTET WÄHREND DES ABTAUVORGANGS. JE NACH RAUM- UND AUßENTEMPERATUR ARBEITET DAS GERÄT NACH EINIGEN MINUTEN WIEDER.

STANDBY-KONTROLLLEUCHTE AWR

STANDBY-KONTROLLLEUCHTE FC

BETRIEB UND LEISTUNG EINES SYSTEMS IN WÄRMEPUMPEN-AUSFÜHRUNG

Ein Klimagerät in Wärmepumpen-Ausführung heizt den Raum, indem es der Außenluft Wärme entzieht. Wenn die Außentemperatur unter 0°C absinkt, kann sich die Leistung des Gerätes vermindern. Wird der gewünschte Temperaturwert mit einem Klimagerät nicht erreicht, muss ein weiteres Klimagerät verwendet werden.

AUTOMATISCHER BETRIEB

NUR FÜR MODELLE MIT COOL / DRY / HEAT

1. Die Taste MODE (Betriebsweise) drücken, bis das Zeichen AUTOMATIK auf dem Display erscheint.
2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP drücken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C Minimum und 30 °C Maximum).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR WIRD DIE RAUMTEMPERATUR WIEDER ANGEZEIGT.

Das Klimagerät wählt automatisch zwischen Heizung und Kühlung (bzw. umgekehrt), sodass die gewählte Temperatur ständig gehalten wird.

1. Die Taste FAN SPEED drücken, um die Ventilator-Geschwindigkeit einzustellen.

BETRIEB MIT HILFE DER FERNBEDIENUNG

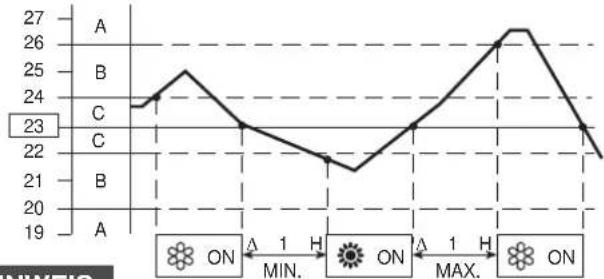

Beispiel eines Betriebsschemas im (Auto) Betrieb mit einer eingestellten Raumtemperatur von 23°C.

Das Klimagerät wechselt die Betriebsweise (von kalt auf warm oder umgekehrt) je nachdem, welcher Fall auftritt:

• BEREICH A: ändert, wenn die Temperatur mindestens 3°C von der auf der Fernbedienung eingegebenen Temperatur variiert.
• BEREICH B: ändert nach einer Stunde, nachdem der Kompressor gestoppt wurde, wenn die Temperatur mindestens 1°C von der auf der Fernbedienung eingegebenen Temperatur variiert.
• BEREICH C: ändert nie, wenn die Temperatur nicht mindestens mehr als 1°C gegenüber der auf der Fernbedienung eingegebenen Temperatur variiert.

ENTFEUCHTUNG

COOL / DRY / HEAT Model Only COOL / DRY Model Only

1. Die Taste MODE (Betriebsweise) drücken, bis das Zeichen ENTFEUCHTUNG auf dem Display erscheint.
2. Die Taste ON/OFF drücken und das Klimagerät in Betrieb setzen.
3. Die Tasten TEMP. drücken, um die gewünschte Temperatur einzugeben (Der Einstellungsbereich liegt zwischen 16 °C Minimum und 30 °C Maximum).

DER GEWÄHLTE TEMPERATURWERT WIRD ANGEZEIGT.

5 SEKUNDEN NACH DER EINSTELLUNG DER GEWÄHLTEN TEMPERATUR WIRD DIE RAUMTEMPERATUR WIEDER ANGEZEIGT.

ANMERKUNG

• Wählen Sie die Funktion "Entfeuchtung", wenn Sie die Raumluftfeuchte senken wollen.
• Wenn die Raumtemperatur den auf der Fernbedienung eingestellten Wert (Thermostat) erreicht, wiederholt das Gerät das ON/OFF Programm automatisch.
• Wenn die Funktion "Entfeuchtung" gewählt wird, läuft der Ventilator mit niedriger und sehr niedriger Geschwindigkeit zyklisch alle 20 und 10 Sekunden an. • Die Funktion "Entfeuchtung" darf bei einer Innentemperatur unter 15 °C nicht gewählt werden!.

WAHL DER VENTILATOR-GESCHWINDIGKEIT

AUTOMATIK

Mit der Taste FAN SPEED die Position "AUTO" eingeben. Der Mikroprozessor wird automatisch die Ventilator-Geschwindigkeit kontrollieren. Beim Anlauf des Klimageräts wird der Unterschied zwischen Raumtemperatur und eingegebener Temperatur vom Temperatur-Sensor gemessen und zum Mikroprozessor übertragen, welcher automatisch die geeigneste Ventilator-Geschwindigkeit wählt.

UNTERSCHIED ZWISCHENRAUMTEMPERATUR UND VENTILATOR-GESCHWINDIGKEITEINGEGEBENER TEMPERATUR		LATOR-GESCHWINDIGKEIT
Kühlung 2 °C und mehrund Entfeuchtung		Höchste
	Zwischen 2 u. 1 °C	Mittlere
	Weniger als 1 °C	Niedrige
Heizung	2 °C und mehr	Höchste
	Weniger als 2 °C	Mittlere

ANMERKUNG

Die in der Liste genannten Werte beziehen sich auf das Klimagerät, wenn der Sensor der Fernbedienung aktiviert wurde. (Siehe Wahlschalter des Temperatursensors auf Seite 59).

Die Werte können sich ein wenig ändern, wenn der Sensor der Inneneinheit aktiviert wird.

(Das Symbol 📋 ist angezeigt).

MANUELL

Zur manuellen Einstellung der Ventilator-Geschwindigkeit die Taste FAN SPEED betätigen und die gewünschte Geschwindigkeit wählen.

Hohe

Geschwindigkeit

Mittlere

Geschwindigkeit

Niedrige

Geschwindigkeit

VENTILATION

Nur Kühlmodell

Wenn man lediglich die Luft im Zimmer umwälzen möchte, ohne die Temperatur zu verändern, ist wie folgt zu verfahren:

1. Die Taste MODE (Betriebsweise) drücken, bis das Ventilationssymbol ✉ angezeigt wird.
2. Die Taste ON/OFF einmal drücken und das Klimagerät in Betrieb setzen.

NACHT-PROGRAMM

• Das Nacht-Programm dient zum Energiesparen. 1. Die Taste MODE drücken, um Kühlung, Entfeuchtung oder Heizung einzustellen. 2. Die Taste NIGHT SETBACK drücken. 3. Das Symbol 📄 erscheint auf dem Display. Zum Löschen desselben nochmals die Taste NIGHT SETBACK drücken.

Was ist das Nacht-Programm?

Zu Beginn kühlt oder heizt das Klimagerät den Raum bis zur eingegebenen Temperatur (SET TEMP) und hält dann an. Nach ca. 30 Minuten wird die eingegebene Temperatur automatisch wie folgt verändert (siehe graphische Darstellungen).

BETRIEBSWEISE	ÄNDERUNG DER EINGEGEBENEN TEMPERATUR
Heizung	Senkung um 2 °C
Kühlung und Entfeuchtung	Erhöhung um 1 °C

Das Klimagerät arbeitet bis zur Erreichung der eingegebenen Temperatur, dann bleibt es stehen. Nach ca. 30 Minuten wird die eingegebene Temperatur erneut um 1 °C in der Kühlphase erhöht und um 2 °C in der Heizphase gesenkt. Auf diese Weise wird Energie gespart, ohne auf den nächtlichen Komfort im Raum verzichten zu müssen.

KÜHLUNG UND ENTFEUCHTUNG

Eingegebene Temperatur

Raumtemperatur

HEIZUNG

Eingegebene Temperatur

Raumtemperatur

TIMER - EINSTELLUNG

A) WIE DIE AUSSCHALT-UHRZEIT EINZUSTELLEN IST: DIE TASTE (3) ON/OFF DRÜCKEN (OFF), UM DAS KLIMAGERÄT AUSZUSCHALTEN.

1. Nur einmal die Taste PROGRAM drücken. Die Anzeige OFF und die Zeitanzeige beginnen zu blinken.
2. Die Taste HH solange drücken, bis die gewünschte Stunde angezeigt wird. Die Taste MM solange drücken, bis die gewünschten Minuten angezeigt werden. Die Anzeige auf dem Display zeigt nach 10 Sekunden wieder die laufende Zeit an.
3. Die Taste ON/OFF drücken, um das Klimagerät zu starten.
4. Die Taste TIMER SELECT drücken, um den Timer auf die Funktion "OFF TIME" (Ausschalten) einzustellen.

B) WIE DIE EINSCHALT-UHRZEIT EINZUSTELLEN IST: DIE TASTE (3) ON/OFF DRÜCKEN (OFF), UM DAS KLIMAGERÄT AUSZUSCHALTEN.

1. Zweimal die Taste PROGRAM drücken. Die Anzeige ON und die Uhrzeit beginnen zu blinken.
2. Die Taste HH solange drücken, bis die gewünschte Stunde angezeigt wird. Die Taste MM solange drücken, bis die gewünschten Minuten angezeigt werden. Die Anzeige auf dem Display zeigt die laufende Zeit wieder nach 10 Sekunden an.
3. Die Taste ON/OFF drücken, um das Klimagerät zu starten.
4. Die Taste TIMER SELECT viermal drücken, um den Timer auf die Funktion "ON TIME" einzustellen (Start).

C) WIE DAS TAGES-PROGRAMM EINSCHALTEN/AUSSCHALTEN (ODER UMGEKEHRT) EINZUSTELLEN IST

1. Den Timer wie unter den Punkten "A" und "B" beschrieben einstellen.

1. Die Taste ON/OFF drücken, um das Klimagerät zu starten.

1. Die Taste TIMER SELECT zweimal drücken, um das Programm des Timers eingeschaltet/ausgeschaltet, oder umgekehrt, einzustellen.

ANMERKUNG

Nach der Timereinstellung die Taste PROGRAM drücken, um die eingegebene Ein/Aus-Uhrzeit zu kontrollieren.

1-STUNDE TIMER-EINSTELLUNG

Durch diese Einstellung läuft das Klimagerät eine Stunde lang, sei es, dass es ein- oder ausgeschaltet ist.

TIMER-EINSTELLUNG.

• Die Timer-Taste 1HR drücken. Auf dem Display wird das Symbol 1-STUNDE 1HR TIMER ON angezeigt. 1-Stunde TIMER-Einstellungs-Löschen. - Die Taste ON/OFF zum Ausschalten des Klimagerätes drücken. - Warten, bis das Klimagerät ausgeschaltet ist. - Nochmals die Taste ON/OFF zum Wiedereinschalten des Klimagerätes drücken.

DISPLAY AM ENDE DER EINSTELLUNG

ANMERKUNG

- Wird die Taste 1HR TIMER gedrückt, nachdem einige Zeit nach der Einstellung vergangen ist, wird die 1-Stunde Einschalt-Zeit wieder in Betrieb gesetzt.

KOMBINATION VOM 1-STUNDE TIMER MIT DEM TAGES-PROGRAMM

• Der 1-Stunde Timer kann nach der Tages-Programm-Einstellung aktiviert werden (Par. C).
• Wird die Taste 1HR TIME gedrückt, wenn der Timer in AUS programmiert worden ist (Symbol OFF angezeigt), wird diese Programmierung gelöscht, da der 1-STUNDE TIMER aktiviert wird, das Klimagerät arbeitet für eine Stunde, dann hält es.

LUFTSTROM-EINSTELLUNG

HORIZONTAL (manuell)

Der Luftstrom kann horizontal eingestellt werden, indem die vertikalen Luftleitlamellen nach links oder rechts gestellt werden, wie auf nächsten Abbildungen gezeigt ist.

VERTIKAL (mit Fernbedienung für Modelle AWR - FC)

Sich vergewissern, dass die Fernbedienung eingeschaltet ist. Die Taste FLAP drücken. Die horizontale Luftleitlamelle beginnt sich zu bewegen. Wenn Sie sie in einer bestimmten Position anhalten wollen, ist die Taste FLAP nochmals zu drücken.

VORSICHT

Während der Kühlung oder Entfeuchtung, besonders mit großem Feuchtigkeitsgehalt im Raum, stellen Sie die vertikalen Luftleitlamellen stirnseitig ein. Wenn die Luftleitlamellen äußerst nach links oder nach rechts gestellt werden, könnten sich Kondenswasser und Tropfen auf dem Luftauslaufgitter bilden.

VORSICHT

Die Luftleitlamelle nicht mit den Händen bewegen bei Inbetriebnahme der Einheit (Modelle AWR - FC).

MODELL AWR

EMPFOHLENE LUFTLEITLAMELLEN-EINSTELLUNG MOD.AWR

Zone «A» für Kühlung und Entfeuchtung

Zone «B» für Heizung

MODELL FC

VERTIKALE LUFTLEITLAMELLE KLAPPE

EMPFOHLENE LUFTLEITLAMELLEN-EINSTELLUNG MOD. FC

Zone «A» für Kühlung und Entfeuchtung

Zone «B» für Heizung

BETRIEBSWEISE OHNE FERNBEDIENUNG

Wenn die Fernbedienung nicht funktioniert oder verloren ging, wie folgt vorgehen:

1. KLIMAGERÄT AUSSER BETRIEB.

Wenn Sie das Klimagerät in Betrieb setzen wollen, ist der BETRIEBSWAHLSCHALTER auf OFF und anschließend wieder auf die Position ON zu stellen.

ANMERKUNG

Eingestellte Temperatur und Ventilator Geschwindigkeit bleiben die gleichen, die vor dem Ausschalten gewählt wurden.

Wollen Sie das Klimagerät abstellen, ist der BETRIEBSWAHL-SCHALTER auf OFF zu stellen.

ANMERKUNG

Stromunterbrechung während des Betriebs.

Beim Auftreten einer Stromunterbrechung hält das Klimagerät an. Wird die Versorgung wiederhergestellt, schaltet sich das Klimagerät nach 3 Minuten automatisch wieder ein.

BETRIEBS-WAHLSCHALTER

BETRIEBS-WAHLSCHALTER

BETRIEBS-WAHLSCHALTER

PFLEGE UND WARTUNG

WARNUNG

• Zu Ihrer Sicherheit vergewissern Sie sich, dass das Klimagerät aus- und der Strom abgeschaltet ist, bevor Sie mit den Reinigungsvorgängen beginnen.
• Kein Wasser auf die innere Einheit gießen. Es könnte während der Reinigung die inneren Teile der Einheit beschädigen und einen Kurzschluss verursachen.

Abdeckung und Grill der inneren Einheit mit der Bürste eines Staubsaugers oder weichem Tuch reinigen. Wenn diese Teile Flecken aufweisen, ein feuchtes Tuch und leichtes Reinigungsmittel benutzen. Bei der Reinigung des Grills ist darauf zu achten, dass die Luftleitlamellen nicht aus ihrem Sitz gedrückt werden.

VORSICHT

• Keine Lösungsmittel, starke Reinigungsmittel oder chemische Substanzen benutzen. Kein heißes Wasser zum Reinigen der inneren Einheit verwenden.
• Einige Metallkanten und die Luftleitlamellen des Klimageräts sind scharf. Diese Teile sind daher mit großer Sorgfalt zu reinigen.
• Die Kondensatoreinheit und andere Komponenten der äußeren Einheit müssen wenigstens einmal im Jahr gereinigt werden. Wenden Sie sich bitte an den Technischen Kundendienst.

LUFTFILTER

Der Luftfilter hinter dem Ansauggrill muss wenigstens einmal alle zwei Wochen gereinigt werden.

FILTERREINIGUNG

Den Filter mit einem Staubsauger reinigen. Ist öliger Staub vorhanden, ist der Filter mit lauwarmem Seifenwasser zu waschen, zu spülen und trocknen zu lassen.

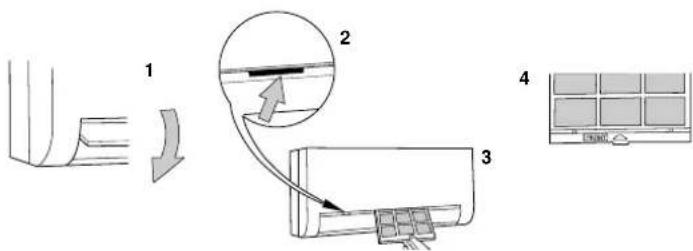

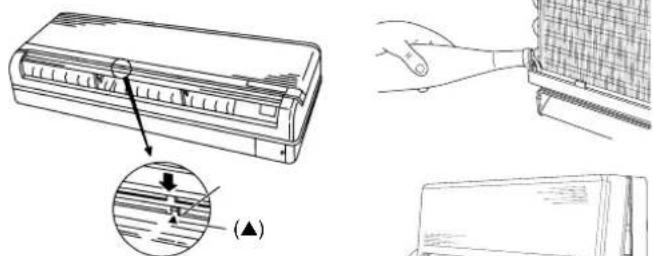

WIE DER FILTER ABZUNEHMEN IST (MODELL AWR2/3)

1. Die Luftleitlamelle des Luftansauggrills mit der Fernbedienung in die vertikale Position stellen. 2. Filter lösen. Hierzu ist die Lasche nach oben zu drücken.
2. Den Filter an der Lasche nehmen und nach unten herausziehen. Den Luftfilter reinigen.
3. Beim Wiedereinsatz des Filters in die Einheit ist darauf zu achten, dass die Aufschrift FRONT gegen Sie gerichtet ist. Den Filter einsetzen und dann nach oben drücken bis er in seinem Sitz einrastet.

WIE DER FILTER ABZUNEHMEN IST (MODELL FC)

1. Das Ansauggitter öffnen, indem Sie es gegen Sie ziehen.
2. Den Filter an der Lasche nehmen und nach oben herausziehen. Den Luftfilter reinigen.
3. Beim Wiedereinsatz des Filters in die Einheit ist darauf zu achten, dass die Aufschrift FRONT gegen Sie gerichtet ist. Den Filter in den Sitz einsetzen und das Ansauggitter wieder schließen.

LUFTFILTER MIT GROßER LEISTUNGSFÄHIGKEIT (MODELL FC) (AUF ANFRAGE).

• Der Filter soll zum Standardfilter angebaut werden. • Er besteht aus 2 Schichten:
• Die erste funktioniert als Vorfilter mit großer Leistungsfähigkeit und hält auch die winzigen Teilchen in der Luft ab.
• Die zweite Schicht besteht aus Aktivkohle, die die Luft von Gerüchen reinigt.

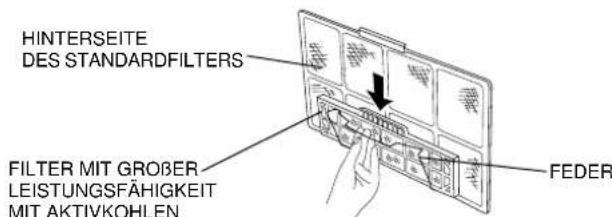

Wie das Zubehör anzubauen ist.

1. Das Ansauggitter öffnen und den mit der Einheit gelieferten Filter herausziehen.
2. Die gelieferten Federn an der Hinterseite des Standardfilters anmontieren.
3. Auf jedem Filter den entsprechenden "Filter mit großer Leistungsfähigkeit" anmontieren; dieser wird von den Federn festgehalten.
4. Den Doppelfilter in die entsprechenden Schienen einsetzen und das Ansauggitter schließen.

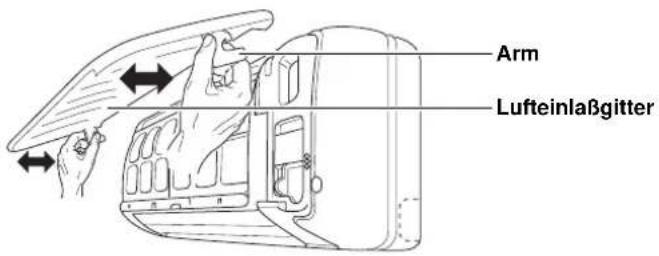

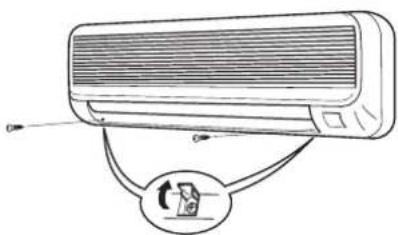

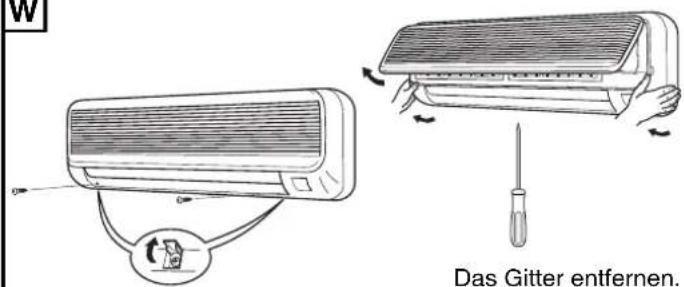

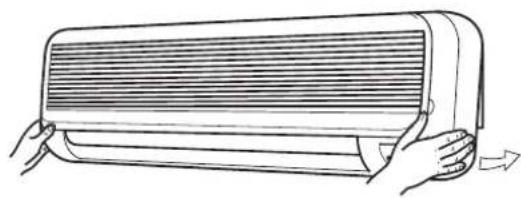

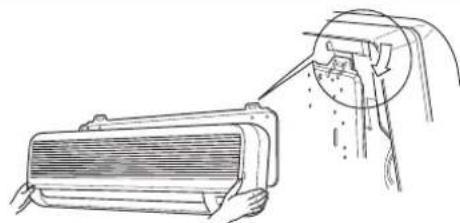

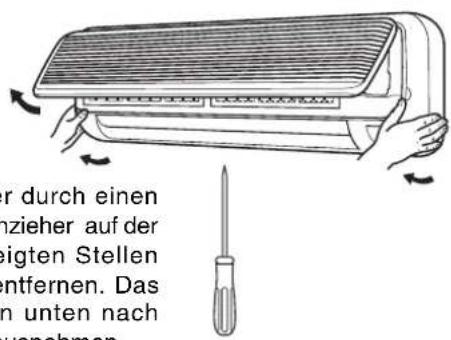

Entfernung und Wiedermontage des Ansauggitters AWR5XX

• Bei ganz geöffnetem Gitter die beiden Enden mit den Händen ergreifen und gegen sich ziehen, um es zu entfernen.
• Um es wieder anzubauen, halten Sie das Gitter waagerecht und drücken Sie die Flügel, bis sie in die Einheit einhaken, das Gitter danach schließen.

Reinigung des Gitters mit Wasser AWR5XX

• Das Gitter leicht mit einem weichen Schwamm oder etwas Ähnlichem reinigen. Dann gut trocknen.
• Ein leichtes Reinigungsmittel kann benutzt werden, um den schweren Schmutz zu entfernen. Dann gut mit Wasser spülen und trocknen.

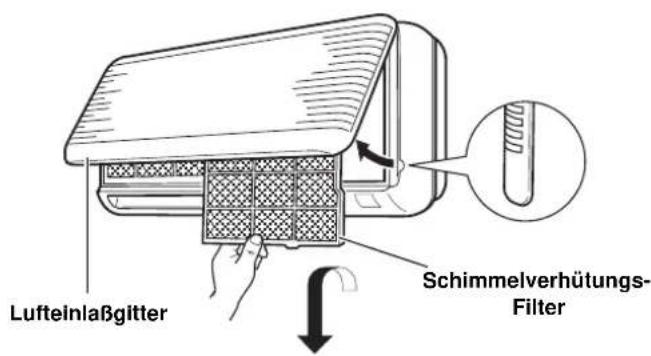

Entfernen des Schimmelverhütungs-Filters AWR5

1. Das Lufteinlassgitter an beiden Enden anfassen und heraus- und nach oben ziehen.
2. Den Schimmelverhütungs-Filter sacht nach oben drücken und dann nach unten ziehen.

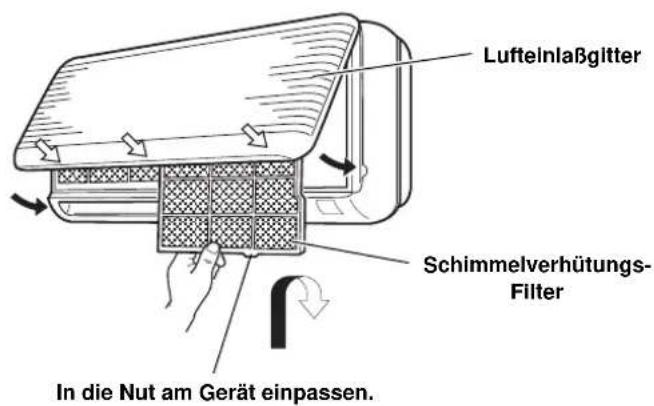

Einsetzen des Schimmelverhütungs-Filters AWR5XX

1. Den Schimmelverhütungs-Filter mit nach vorn weisender Markierung «FRONT» nach oben in das Gerät einschieben und dann die Lasche in die Nut am Gerät einpassen.
2. Nach Einsetzen des Schimmelverhütungsfilters auf die mit den Pfeilen ( ) gekennzeichneten Stellen drücken, um das Lufteinlassgitter zu schließen.

REINIGUNGS-LUFTFILTER (STK-ARF4B-ARW5)

Der Reinigungs-Luftfilter entzieht der Luft Staub und Schmutz und reduziert unangenehme Gerüche und Zigarettenrauch.

WARNUNG

Der Reinigungs-Luftfilter ist nicht in der Lage, der Luft schädliche Gase und Dämpfe zu entziehen oder den Raum zu belüften. Bei Betrieb eines Gas- oder Ölheizgeräts im Raum müssen Türen und Fenster regelmäßig geöffnet werden, um Frischluft einzulassen. Anderenfalls besteht in extremen Fällen Erstickungsgefahr.

ANMERKUNG

Dieser Polyethylenbeutel enthält zwei Reinigungs-Luftfilter für eine Innenraumeinheit.

Den Beutel unmittelbar vor der Installation der Luftfilter öffnen, andernfalls kann die Deodorantwirkung und die Haltbarkeit des Filters Schaden nehmen.

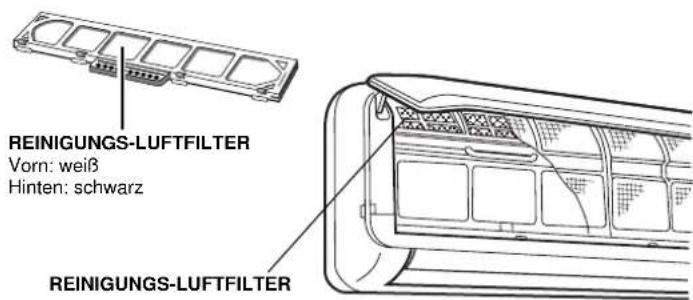

EINSETZEN DES REINIGUNGS-LUFTFILTER

Der Reinigungs-Luftfilter muss hinter den Schimmelverhütungs-Filter eingesetzt werden.

1. Den Schimmelverhütungs-Filter entfernen.
2. Den Reinigungs-Luftfilter mit nach vorn weisender Markierung "FRONT" einsetzen, wie in der Abbildung gezeigt ist.
3. Den Schimmelverhütungs-Filter wiedereinsetzen.

AUSTAUSCH DES REINIGUNGS-LUFTFILTER

• Der Luftfilter ist ein Einwegfilter.
• Den Filterrahmen nicht wegwerfen.
• Der alte Filter kann auch nach Reinigung nicht wiederverwendet werden.
• Kaufen Sie den Austauschfilter bei Ihrem nächsten Händler (Modelle STK-ARF4B).
• Den Verschmutzungsgrad mindestens alle zwei Wochen prüfen.
• Den Filter austauschen, wenn er so schmutzig wie die Farbe des Schildes "Color gauge for filter replacement" ist.

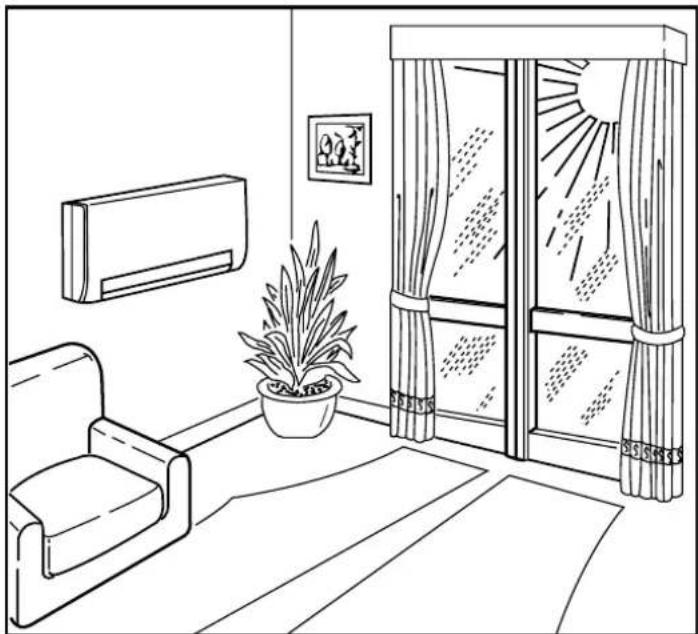

RATSCHLÄGE FÜR HÖCHSTEN KOMFORT UND NIEDRIGSTEN VERBRAUCH

VERMEIDEN SIE:

• Den Luftzuführ- und Luftansauggrill der Einheit nicht versperren. Sind diese nicht frei, arbeitet die Einheit nicht einwandfrei und könnte Schaden erleiden.
• Notfalls Sonnenschutz benutzen oder Vorhänge zuziehen, um Sonnenbestrahlung des Raumes zu verhindern.

ÜBERPRÜFEN SIE:

• Dass der Luftfilter immer sauber ist. Ein schmutziger Filter vermindert den Luftdurchlauf und setzt die Leistung der Einheit herab.
• Dass Fenster und Türen geschlossen sind, um das Eindringen nicht konditionierter Luft zu vermeiden.

FESTSTELLUNG UND BEHEBUNG VON BETRIEBSSTÖRUNGEN

ANZEIGE

Der Gebrauch von mobilen Telefonen muss in der Nähe des Klimagerätes vermieden werden, weil sie beim Betrieb des Gerätes Störungen verursachen können. Die Betriebslampe (OPR) leuchtet, aber die Außeneinheit läuft nicht. Im Falle einer Betriebsstörung schalten Sie die Stromversorgung für 60 Sekunden am Hauptschalter oder durch Ziehen des Steckers ab und schalten das Gerät anschließend wieder ein.

Falls das Klimagerät nicht richtig funktioniert, führen Sie bitte die unten aufgeführten Überprüfungen durch, bevor Sie den technischen Kundendienst rufen. Falls die Störung bleibt, wenden Sie sich an den Händler oder den Technischen Kundendienst.

Störung: Das Klimagerät läuft überhaupt nicht.

Mögliche Ursache:

1. Keine Stromzufuhr.
2. Niederdruckschalter wurde ausgelöst.
3. Netzspannung ist zu niedrig.
4. Betriebstaste ist ausgeschaltet (OFF).
5. Batterien in der Fernbedienung sind erschöpft.

Abhilfe:

1. Für erneute Stromzufuhr sorgen.
2. Wenden Sie sich an eine Kundendienststelle.
3. Lassen Sie sich von Ihrem Elektriker oder Fachhändler beraten.
4. Taste ON/OFF erneut drücken.
5. Batterien auswechseln.

Störung: Die Betriebslampe (O.P.R.) blinkt, und das Klimagerät arbeitet nicht.

Mögliche Ursache:

1. Störung in der elektrischen Verdrahtung.

Abhilfe:

1. Wenden Sie sich an eine Kundendienststelle.

Störung: Kompressor läuft, kommt jedoch bald zum Stillstand.

Mögliche Ursache:

1. Ein Hindernis befindet sich vor der Kondensatorschlange.

Abhilfe:

1. Hindernis entfernen.

Störung: Schlechte Kühl- oder Heizleistung.

Mögliche Ursache:

1. Luftfilter ist schmutzig oder zugesetzt.
2. Eine Wärmequelle oder viele Leute befinden sich im Raum.
3. Türen und/oder Fenster sind geöffnet.
4. Ein Hindernis befindet sich in der Nähe des Lufteinlasses oder -auslasses.
5. Thermostat ist zu hoch (für Kühlung) oder zu niedrig (für Heizung) eingestellt.
6. Außentemperatur ist zu niedrig (Wärmepumpe Ausführung).
7. Entfrostungssystem arbeitet nicht (Wärmepumpe Ausführung).

Abhilfe:

1. Luftfilter reinigen, um den Luftstrom zu verbessern.
2. Die Wärmequelle möglichst abschalten.
3. Diese schließen, damit keine Wärme bzw. Kälte von außen eindringt.
4. Hindernis entfernen, um einen unbehinderten Luftstrom zu gewährleisten.
5. Temperatur niedriger (bzw. höher) einstellen.
6. Ein zweites Heizgerät einsetzen (Wärmepumpe Ausführung).
7. Lassen Sie sich von Ihrem Fachhändler beraten (Wärmepumpe Ausführung).

Störung: Knackgeräusche werden vom Klimagerät gehört.

Mögliche Ursache:

1. Beim Heiz- und Kühlbetrieb können plötzliche Temperaturwechsel eine Ausdehnung bzw. ein Schrumpfen von Kunststoffteilen verursachen. In einem solchen Fall werden u.U. Knackgeräusche gehört.

Abhilfe:

1. Dies ist normal, und die Geräusche hören bald wieder auf.

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit CE-Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht:

- Niederspannungsrichtlinie 73/23 EWG und 93/68 EWG. - Elektromagnetische Verträglichkeit 89/336 EWG, 92/31 EWG und 93/68 EWG.

Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und der Installationsanweisungen wird diese Erklärung ungültig.

NUR KÜHLUNG MODELLE R407C

BETRIEBSBEREICH

■Maximumbedingungen Außentemperatur : 43°C T.K.* Raumtemperatur : 32°C T.K. / 23°C F.K.

■ Minimumbedingungen

Außentemperatur : 19°C T.K.**

Raumtemperatur : 19°C T.K. / 14°C F.K.

■Modellname AExxxSCL

* : 43°C T.K.

**: -15°C T.K.

WÄRMEPUMPE MODELLE R407C

BETRIEBSBEREICH

■Kühlbetrieb bei Maximumbedingungen Außentemperatur : 43°C T.K. Raumtemperatur : 32°C T.K. / 23°C F.K.

■Kühlbetrieb bei Minimumbedingungen Außentemperatur : 19°C T.K. Raumtemperatur : 19°C T.K. / 14°C F.K.

■Heizbetrieb bei Maximumbedingungen Außentemperatur : 22°C T.K. / 17°C F.K. Raumtemperatur : 25°C T.K.

■Heizbetrieb bei Minimumbedingungen Außentemperatur : -8°C T.K. / -9°C F.K.

Modellkombinationen

Innenraum- und Außengeräte sollen nur wie in der folgenden Liste miteinander verbunden werden.

NUR KÜHLUNG MODELLE R407C

Innenraumgeräte		Außengeräte
AWR218CLE		AER218SC
		AER218SCL3*
AWR222CLE		AER222SC
		AER222SC3*
FC512CL		AER512SCL
FC218CLE		AER218SC
		AER218SCL3*
FC222CLE		AER222SC
		AER222SC3*
AWR508CL		AER507SCL
AWR509CL		AER509SCL
AWR512CL		AER512SCL

WÄRMEPUMPE MODELLE R407C

Innenraumgeräte		Außengeräte
AWR318HLE		AER318SH
		AER318SH3*
AWR322HLE		AER322SH
		AER322SH3*
FC512HL		AER512SH
FC318HLE		AER318SH
		AER318SH3*
FC322HLE		AER322SH
		AER322SH3*
AWR508HL		AER507SH
AWR509HL		AER509SH
AWR512HL		AER512SH

Für die Installation notwendige Erzeugnisse (nicht mitgeliefert)

1. Standardschraubenzieher
2. Kreuzschraubenzieher
3. Abisoliermesser
4. Meßband
5. Wasserwaage
6. Hohlfräser-Spitze
7. Bügelsäge
8. Bohrer ø 5
9. Hammer
10. Bohrmaschine
11. Rohrabschneider
12. Bördelgerät
13. Drehmomentschlüssel
14. Verstellbarer Schraubenschlüssel
15. Entgratwerkzeug

MITGELIEFERTES ZUBEHÖR

TELLE ABBILDUNG MEN. TELLE ABBILDUNG MEN.
DÜBEL		7oder4	SCHRAUBE FÜR FERNBEDIENUNG		1
PLASTIKAB-DECKUNG		1	AAA ALKALINE BATTERIE		2
SELBSTSCHNEIDENDE GEWINDESCHRAUBE		6oder3	BOGENROHR ★		1
FERNBEDIENUNG 1			SAUBERLUFT-FILTER ▲		2
* Nur für Wärmepumpe Modelle.▲ Nur für AW5/FC Modelle.

Stromversorgung:

220 - 240 V ~ 50 Hz

*380 - 400 V - 3N ~ 50 Hz

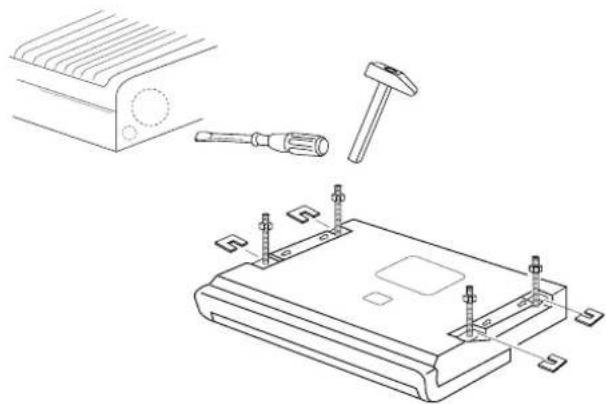

MITGELIEFERTES ZUBEHÖR MODELL FCXXX

		MENGEABBIL
TRAGBÜGEL		2
SCHEIBE- FEDERSCHEIBE		4
SCHRAUBENBOLZ		4
BESONDERE SCHEIBE		4
SCHABLONE		1
BÜGEL		1
SEITENWAND(RECHTS UND LINKS)		2
SCHELLE		1

WICHTIG! Bitte vor Arbeitsbeginn lesen

Diese Klimaanlage entspricht strengen Sicherheits- und Betriebsnormen.

Für den Installateur oder Bediener dieser Anlage ist es wichtig, sie so einzubauen oder zu warten, dass ein sicherer und effizienter Betrieb gewährleistet wird.

Für eine sichere Installation und einen sorgenfreien Betrieb müssen Sie:

• Diese Anleitungsbroschüre vor Arbeitsbeginn aufmerksam lesen.
• Jeden Installations- und Reparaturschritt entsprechend der Beschreibung ausführen.
• Alle örtlichen, regionalen und landesweiten Vorschriften zum Umgang mit Elektrizität befolgen.
• Alle Hinweise zur Warnung und Vorsicht in dieser Broschüre aufmerksam beachten.
• Eine eigene elektrische Zuleitung für die Versorgung.

WARNUNG

Dieses Symbol bezieht sich auf eine Gefahr oder eine falsche Verwendung der Anlage, die starke Körperverletzungen oder Tod verursachen können.

VORSICHT

Dieses Symbol bezieht sich auf eine Gefahr oder eine falsche Verwendung der Anlage, die starke Körperverletzungen oder Sachbeschädigungen verursachen können.

Fragen Sie um Rat, wenn das notwendig ist.

Diese Anleitungen sind für die meisten Einbauten und Wartungsbedingungen ausreichend. Wenn Sie wegen eines besonderen Problems Rat benötigen, wenden Sie sich bitte an unser Verkaufs-/Wartungsbüro oder Ihren autorisierten Händler.

Im Falle unsachgemäßer Installation

Der Hersteller ist in keinem Fall für unsachgemäße Installation und Wartung verantwortlich, wenn den Anleitungen in dieser Broschüre nicht gefolgt wird.

BESONDERE VORSICHTSMASSNAHMEN

WARNUNG

Bei der Kabelverlegung

STROMSCHLÄGE KÖNNEN KÖRPERVERLETZUNGEN UND TOD ZUR FOLGE HABEN.

DIE KABELVERLEGUNG DIESES SYSTEMS SOLLTE NUR VON QUALIFIZIERTEN UND ERFAHRENEN ELEKTRIKERN AUSGEFÜHRT WERDEN.

• Stellen Sie die Stromversorgung des Gerätes erst wieder her, wenn alle Kabel und Rohre verlegt oder wiederverbunden und überprüft sind.
• Dieses System benutzt hochgefährliche Spannungen. Beachten Sie mit größter Aufmerksamkeit den Stromlaufplan und diese Anleitungen, wenn Sie Leitungen verlegen. Unsachgemäße Verbindungen und unzureichende Erdung können Unfallverletzungen oder Tod verursachen.
• Erden Sie das Gerät gemäß den örtlich zutreffenden Vorschriften.
• Das gelbe/grüne Kabel ist für die ausschließliche Verwendung als Erdleitung.
• Verbinden Sie Kabel fest miteinander. Lockere Verbindungen können Überhitzung an den Verbindungspunkten erzeugen und ein mögliches Feuerrisiko bedeuten.
• Stellen Sie sicher, dass die Verdrahtung nicht die Kühlmittelrohre, den Kompressor oder die beweglichen Teile des Ventilators berührt.
• Verwenden Sie keine Mehraderkabel für die Verdrahtung der Stromversorgung und Steuerleitungen. Benutzen Sie separate Kabel für jeden Leitungstyp.

Transport

Heben und bewegen Sie die Innenraum- und Außengeräte mit großer Vorsicht. Lassen Sie sich von einer dritten Person helfen und beugen Sie die Knie, um die Belastung auf den Rücken zu verringern. Scharfe Kanten oder die dünnen Aluminiumrippen des Klimatisierungsgerätes können Schnittwunden an den Fingern verursachen.

Installation...

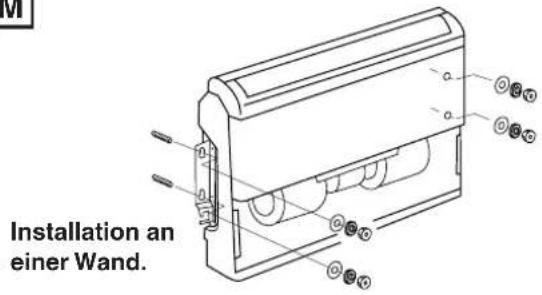

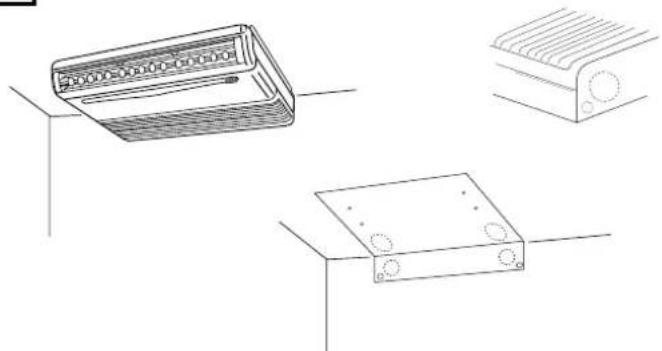

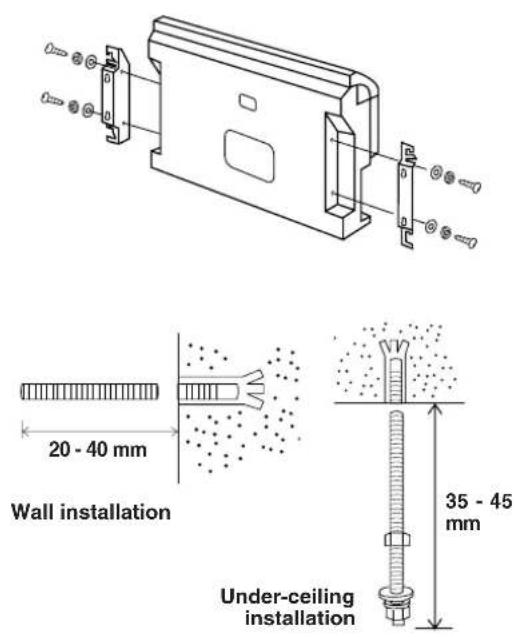

... an einer Decke oder Wand

Versichern Sie sich, dass die Decke/Wand stark genug ist, das Gewicht des Gerätes zu tragen. Es mag notwendig sein, einen starken Holz- oder Metallrahmen zu konstruieren, um zusätzliche Unterstützung zu erhalten.

... in einem Raum

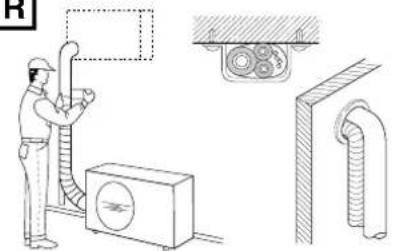

Isolieren Sie vollständig jede im Zimmer verlegte Röhre, um "Schwitzen" und Tropfen zu verhindern, was zu Wasserschäden an Wänden und Böden führen kann.

... an feuchten oder unebenen Stellen

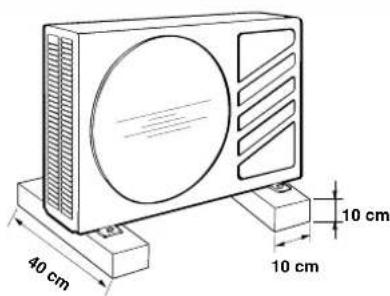

Um für eine solide, ebene Unterlage für das Außengerät zu sorgen, benutzen Sie einen erhöhten Betonsockel oder Betonsteine. Dies verhindert Wasserschäden und ungewöhnliche Vibrationen.

... in Gebieten mit starkem Wind

Sichern Sie das Außengerät mit Bolzen und einem Metallrahmen. Sorgen Sie für einen ausreichenden Windschutz.

... in Bereichen mit starkem Schneefall (für Wärmepumpesysteme)

Installieren Sie das Außengerät auf einer Unterlage, die höher als mögliche Schneeverwehungen ist. Sorgen Sie für geeignete schneesichere Durchlassöffnungen für An- oder Abluft.

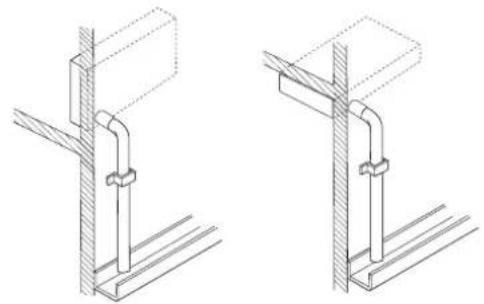

Verlegung der Kühlrohre

• Halten Sie alle Rohrlängen so kurz wie möglich.

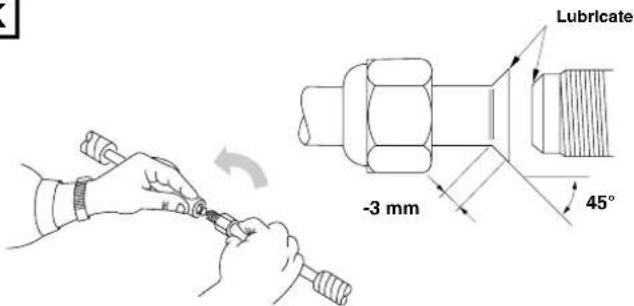

• Verbinden Sie die Rohre mit der Bördelmethode.
• Streichen Sie vor dem Zusammenfügen Kühlschmierfett auf die Rohrenden und Verbindungsrohre, ziehen Sie dann die Mutter mit einem Drehmomentschlüssel zu, um eine dichte Verbindung zu erhalten.
• Suchen Sie nach Lecks, bevor Sie den Testdurchlauf beginnen.

BITTE BEACHTEN:

Je nach Systemtyp können Flüssigkeits- und Gasleitungen eng oder weit sein. Um Verwirrung vorzubeugen, werden die Kühlrohre für ihr bestimmtes Modell deshalb als "eng" für die Flüssigkeit und als "weit" für das Gas gekennzeichnet.

Wartung

• Schalten Sie beim Hauptschalter den Strom auf OFF, bevor Sie das Gerät öffnen, um elektrische Teile oder Kabel zu überprüfen oder zu reparieren.
• Halten Sie Ihre Finger oder lose Kleidung von allen sich bewegenden Teilen fern.
• Säubern Sie nach Abschluss der Arbeiten und stellen Sie sicher, dass keine Metallabfälle oder Kabelstücke in dem gewarteten Gerät liegen bleiben.
• Belüften Sie das Zimmer während der Installationsarbeiten und der Prüfung an dem Kühlmittelkreislauf; vergewissern Sie sich, dass keine Kühlgasverluste eintreten; der Kontakt mit Flammen oder Wärmequellen kann toxisch oder sehr gefährlich sein.

Wahl des Installationsortes - Innenraumgerät

VERMEIDEN SIE

• Direkte Sonneneinstrahlung.
• Wärmequellen in der Nähe des Gerätes, die dessen Leistungsfähigkeit beeinflussen könnten.
• Bereiche, wo Leckgasen erwartet werden können.
• Die Installation an Stellen, an denen die Geräte starkem Öldunst ausgesetzt sind (wie z.B. in Küchen oder in der Nähe von Fabrikmaschinen). Ölverschmutzung kann zu Betriebsstörungen und zur Verformung von Plastikoberflächen und -teilen des Gerätes führen.
• Stellen, wo ein unsolides Fundament zu Vibrationen, Lärm oder möglicherweise zu Wasserlecks führen kann.
• Stellen, an denen die Fernbedienung Wasserspritzen oder Feuchtigkeit ausgesetzt ist.
• Löcher im Bereich mit elektrischen Kabeln und Rohrkabeln zu bohren. WAS SIE TUN SOLLTEN
• Wählen Sie eine passende Stelle, von der aus jede Ecke des Zimmers gleichmäßig

gekühlt werden kann.

• Wählen Sie eine Stelle, an der der Boden das Gewicht des Gerätes tragen kann.
• Wählen Sie eine Stelle, von der aus die Rohre und der Wasserablaufschlauch den kürzesten Weg nach draußen haben.
• Berücksichtigen Sie, dass genug Platz sowohl für Betrieb und Wartung als auch für ungehinderten Luftstrom vorhanden ist.

Wahl des Installationsortes - Außengerät VERMEIDEN SIE

• Wärmequellen, Sauggebläse. • Direkte Sonneneinstrahlung.
• Feuchte, luftfeuchte oder unebene Stellen.
• Löcher im Bereich mit elektrischen Kabeln und Rohrkabeln zu bohren.

WAS SIE TUN SOLLTEN

• Wählen Sie eine Stelle, an der es so kühl wie möglich und leicht belüftet ist.

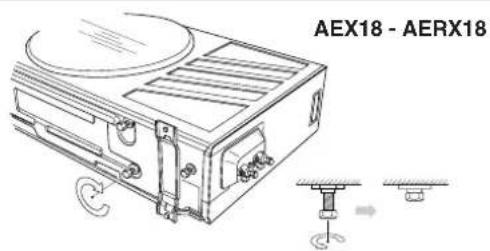

• Benutzen Sie Haltebolzen oder ähnliches, um das Gerät zu befestigen und Vibrationen und Lärm zu vermeiden.

ZUSÄTZLICHES ZUBEHÖR FÜR DIE AUFSTELLUNG (AUF ANFRAGE)

- Deoxidierte und geglühte Kupferrohre für die Verlegung von Kühlrohren zwischen den beiden Einheiten, und mit geschäumter Polyethylenisolierung (Isolierung min. 8mm).

MODELLE	ENGES ROHR		WEITES ROHR
	AUßENDURCHMESSER	MIN. DICKE	AUßENDURCHMESSER	MIN. DICKE
AWRX08 - AWRX09	6,35 mm 0,8 mm		9,52 mm	0,8 mm
AWRX12 - AWRX18 - FCX12 - FXC18			12,7 mm
AWRX22 - FCX22			15,88 mm 1 mm

• PVC-Rohr für Kondenswasser-Auslass (Innen ø 18mm). Es soll lang genug sein, um das Kondenswasser zu einer Außendränung zu leiten.
• Kühlschmierfett für Plattenanschlüsse (ca. 30g).
• Mehradriges Kabel. Seine Länge soll die Verbindung zwischen den beiden Einheiten erlauben. Querschnitt und Länge des Kabels sind in der Tafel "Elektrische Angaben" angezeigt. Die Kabel sollen nicht leichter als H07RN-F-Typen sein (gemäß CEI 20-19 CENELEC HD22).

WICHTIG:

1. Die Oberfläche der Verbindungen nur mit synthetischem Schmieröl HAB in kleinen Mengen schmieren ("Alkylbenzenz" Typ ZERICE S EXXON oder etwas Ähnliches).
2. Die eigene Ladungseinrichtung, Vakuum-Pumpe, Verbindungen und Röhre für R407C benutzen.
3. Den Bestand von Kühlmittel in der Flasche nachprüfen, indem man sie wiegt. Wenn das in der Flasche bleibende Kühlmittel weniger als 20% des Gewichtes ist, darf es nicht benutzt werden.
4. Die Ladung nur ausführen, wenn das Kühlmittel flüssig ist. Vergewissern Sie sich, dass es das richtige Kühlmittel ist.
5. Sollte es Lecks geben, auch partielle, kein Kühlmittel zusetzen. Das Vakuum und die Ladung des Klimagerätes wieder ausführen. Das Rückgut, das Recycling und die Beseitigung des Kühlmittels muss den örtlich zutreffenden Vorschriften entsprechen.

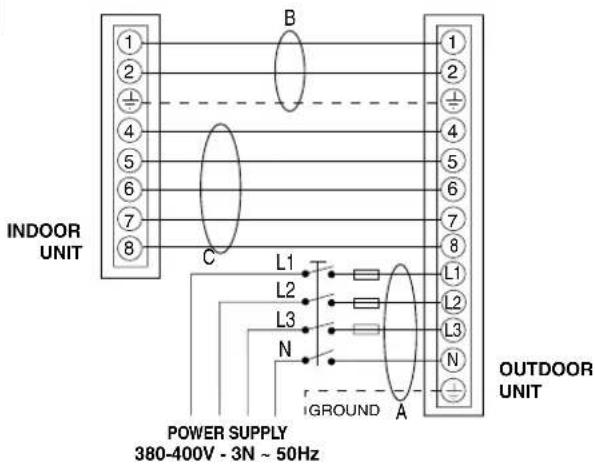

ELEKTRISCHE ANGABEN

KABEL-LÄNGE UND QUERSCHNITT UND TRÄGE SICHERUNGEN

MODELLE	Stromversorgungs-kabellänge ("A") m	Länge der starkstromleitung ("B") m	Länge der kontrolleitung zwischen den einheiten ("C") m	Träge sicherung
Querschnittfläche (mm2)	2,5	2,5	1	-
AERX07	77	20 m	20 m	10A
AERX09	41			10A
AERX12	34			10A
AERX18	22			20A
	100*			10A
AERX22	16			20A
	87*			10A

* Dreiphasen-Ausführung

BEGRENZUNG DER VERROHRUNGSLÄNGE UND DES ERHÖHUNGSUNTERSCHIEDS

MODELLE	BEGRENZUNG DER VERROHRUNGSLÄNGE BEI LIEFERUNG (m)	BEGRENZUNG DER VERROHRUNGSLÄNGE (m)	BEGRENZUNG DER ERHÖHUNGSUNTERSCHIEDS H (m)	ZUSÄTZLICHE KUHLMITTEL-MENGE (g / m)*
AWRX08 - AWRX09	7.5	15	7	15
AWRX12		20		25
AWRX18 - FCX12 - FCX18	10
AWRX22 - FCX22		30

* Zusätzliche Kühlmittelmenge (R407C) für Verrohrungen länger als bei Lieferung. Ölzusatz im Kompressor ist nicht notwendig.

A

MODEL	A	B
AWRX18	1300	760
AWRX22	1300

Raumbedarf des Gerätes.

B

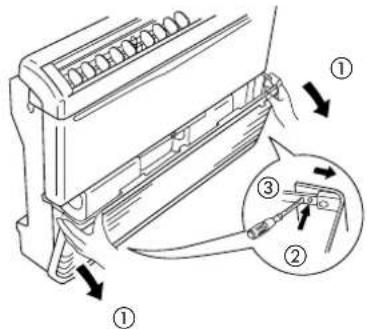

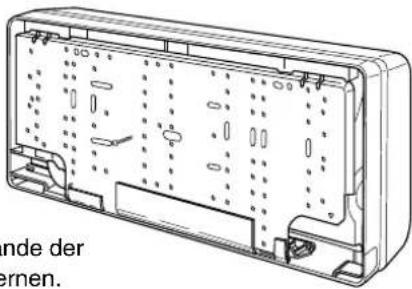

Die Rückwände der Einheit entfernen.

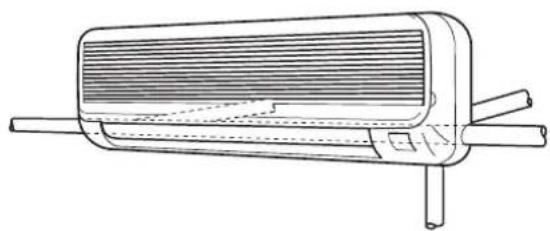

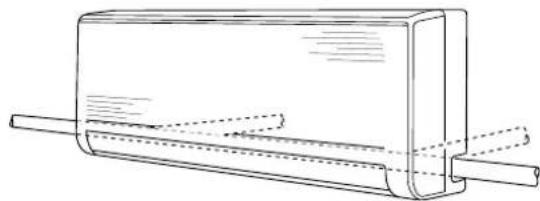

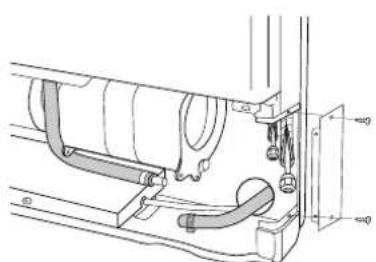

Die Röhre können in vier Richtungen verlaufen: links hinten, rechts hinten, rechtsseitlich, linksseitlich.

Hintere Verrohrung. Die Rückwand als Schablone verwenden, nivellieren und die zu schneidenden Löcher zeichnen.

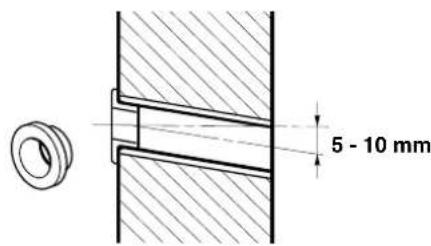

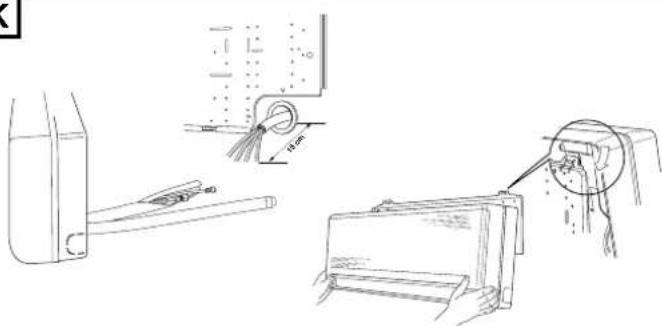

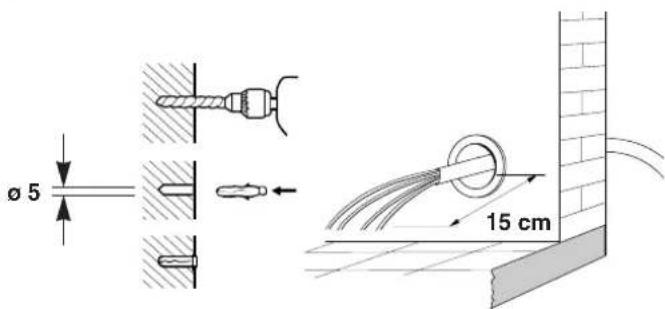

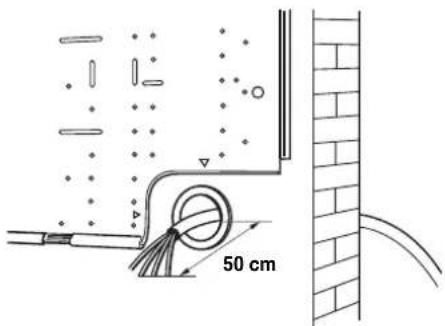

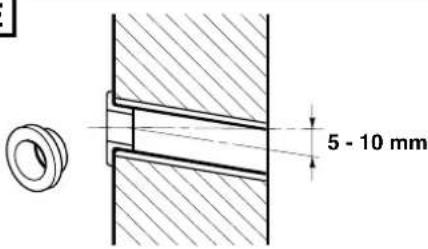

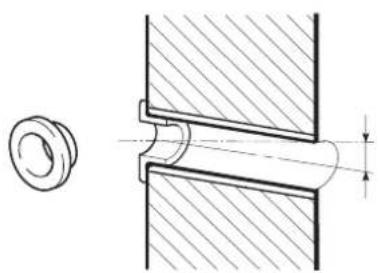

Ein Loch in die Wand schneiden (siehe Tabelle). Ein PVC-Rohr einfügen. Die mitgelieferte Abdeckung befestigen.

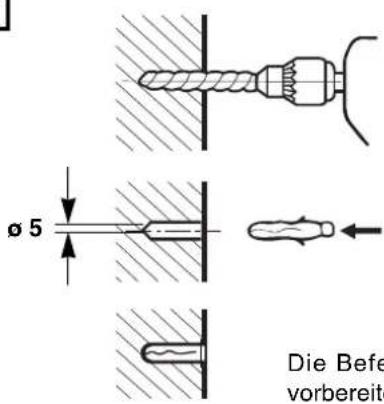

Die Befestigung der Rückwand vorbereiten. Stellen Sie sicher, dass Sie eine ausreichende Menge der richtigen Dübel für die Befestigung des Gerätes an der Wand haben.

Befestigen Sie die Rückwand an der Wand mit den Schrauben. Stellen Sie sicher, dass die Geräterückwand gleichmäßig an der Wand anliegt. Jeder Zwischenraum zwischen Wand und Gerät verursacht Lärm und Vibrationen.

Seitliche Verrohrung. Eine Ecke (rechts oder links) schneiden.

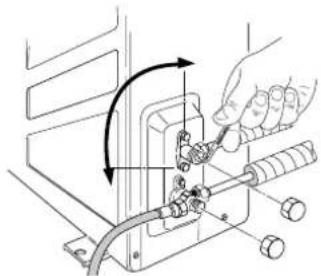

Die eventuellen Schutzkeile des Ventils entfernen, die während des Transportes verwendet werden.

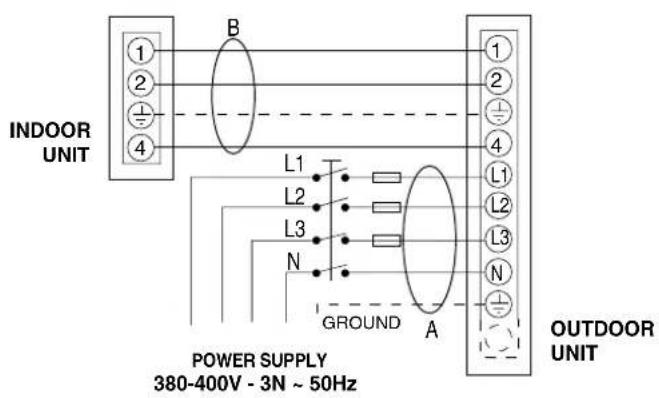

Die elektrischen Kabel und einen Erddraht zwischen den beiden Einheiten strecken (siehe die Tafel für den Rohrquerschnitt). Profilieren Sie die Rohrleitungen, so dass sie einfach durch das in der Wand gebohrte Loch gestreckt werden können. Die Einheit an die vorher angebaute Rückwand hängen.

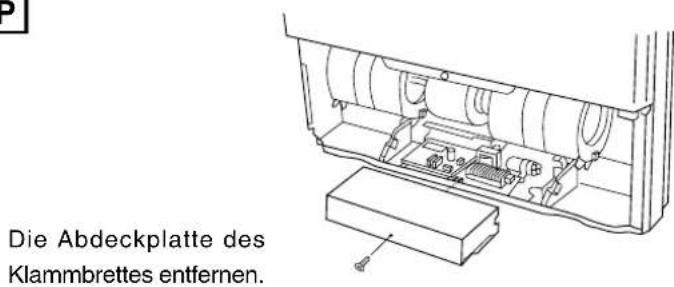

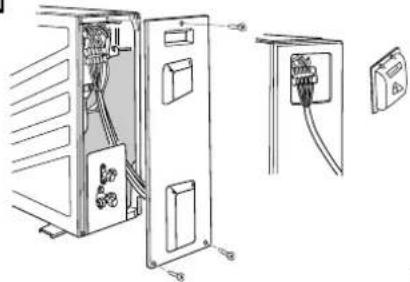

Die Abdeckplatte des Klemmbrettes entfernen.

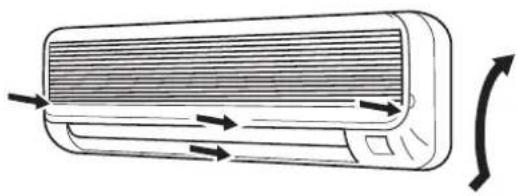

Das Gitter leicht drücken, um es an die Rückwand zu hängen.

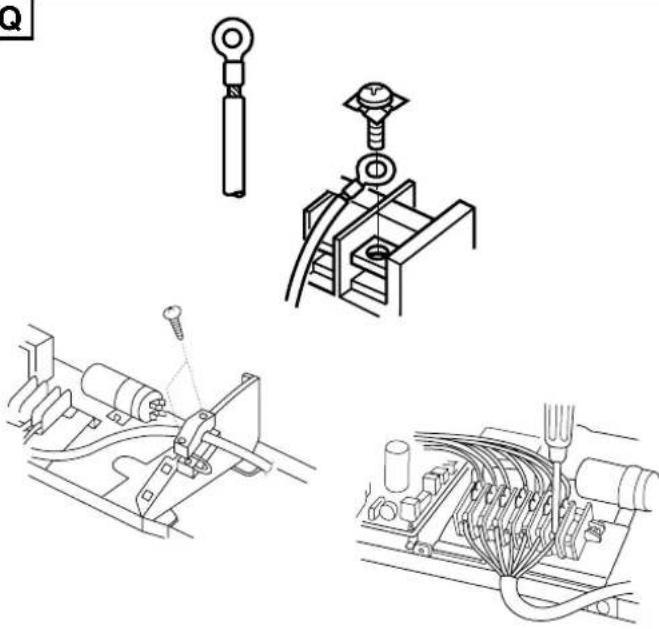

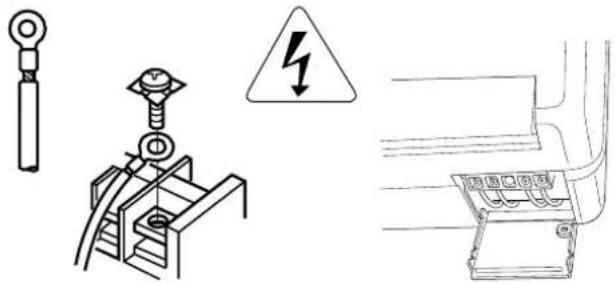

Die Leitungen für die Klemmbrett-Verbindung vorbereiten und sie verbinden. (Siehe elektrische Angaben).

WARNUNG

Stellen Sie sicher, dass alle Kabelverbindungen fest sind. Lose Kabel können zur Überhitzung des Anschlusses oder Fehlfunktion des Gerätes führen. Feuergefahr mag ebenfalls bestehen.

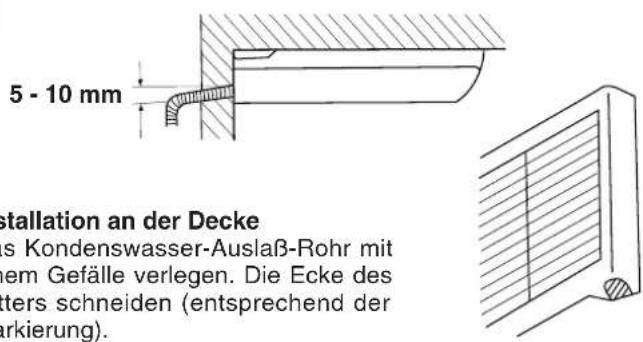

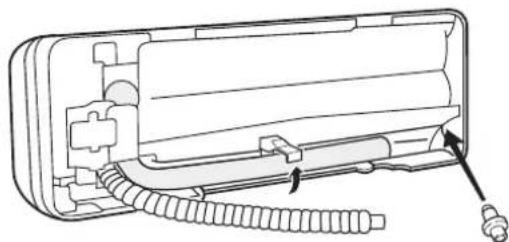

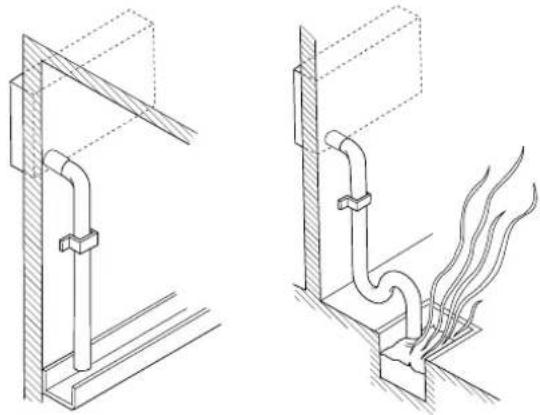

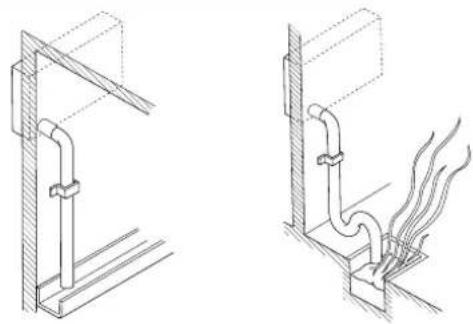

Das Kondenswasser nach außen mit einer guten Neigung nach unten richten. Wenn nötig, Siphon verwenden.

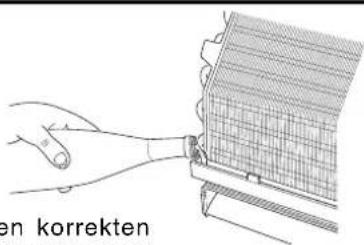

Überprüfung des korrekten Kondenswasser-Ablaufs

• Stellen Sie den Verschluss auf die horizontale Stellung. Entfernen Sie das Gitter.
• Gießen Sie das Wasser ins Gehäuse und überprüfen Sie, dass es gut fließt.
• Wenn Sie das Gitter zurücksetzen, drücken Sie es an der Markierung (▲) ein, wie in der Abbildung gezeigt.

INNENEINHEIT MODELLE FCXXX

A

Raumbedarf des Gerätes.

B

Die Rohre können in vier Richtungen verlaufen: rechts hinten, links hinten, rechts unten, links unten. Wählen Sie die Seite des Gerätes, an der Sie eine Öffnung machen möchten.

C

Installation auf dem Boden.

Die Schablone biegen, sie nivellieren und die zu schneidenden Löcher zeichnen (Rohre, Kondenswasser-Auslass-Rohr, Tragwinkel).

D

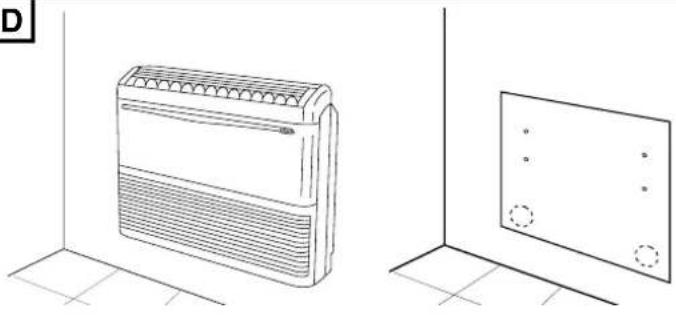

Installation an einer Wand.

Die Schablone an die Wand anlehnen, sie nivellieren und die zu schneidenden Löcher zeichnen (Rohre und Tragdübel).

E

Installation an der Decke.

Die Schablone an die Decke anlehnen, sie nivellieren und die zu schneidenden Löcher zeichnen (Rohre an der senkrechten Wand oder Decke, Kondenswasser-Auslass-Rohr und Tragdübel). In diesem Fall darf die Dränrohrverbindung nicht hinten durchgeführt werden.

F

Ein Loch in die Wand schneiden (siehe Tabelle). Ein PVC-Rohr einfügen. Die mitgelieferte Abdeckung befestigen.

Model ∅ Hole (mm)
FCX12 65
FCX18 - FCX22 80

G

Das Gitter entfernen, indem Sie es von den Seitenschienen und der Federsperrung loshaken.

H

Ein vorgeschnittenes Loch für die Rohrverlegung öffnen (von außen arbeiten).

I

Die Befestigung des Wandbügels vorbereiten. Das elektrische Kabel (mit Erddraht) zwischen den beiden Einheiten strecken (siehe Tafel für den Rohrquerschnitt). Stellen Sie sicher, dass Sie eine ausreichende Menge der richtigen Dübel für die Befestigung des Gerätes an der Wand haben.

K

Installation auf dem Boden.

Bringen Sie die Halterung an der Wand mit den Schrauben an. Ziehen Sie diese jedoch nicht vollständig an, damit Sie die Halterung in die endgültige Position bringen können. Richten Sie die Halterung aus, wie in Abbildung gezeigt ist, ziehen Sie dann die Schrauben fest. Hängen Sie das Gerät an die Halterung, wie in Abbildung gezeigt.

L

AUSSTATTUNG FÜR DIE INSTALLATION AN EINER WAND ODER DECKE

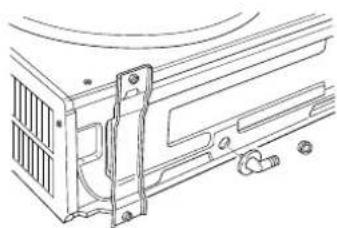

Die Bügel auf der Rückseite der Einheit durch die mitgelieferten Schrauben befestigen.

Dübel, die für die Mauerkonsistenz geeignet sind, und vier geschnittene Stäbe von richtiger Länge verwenden (nicht mitgeliefert).

Installation an der Decke.

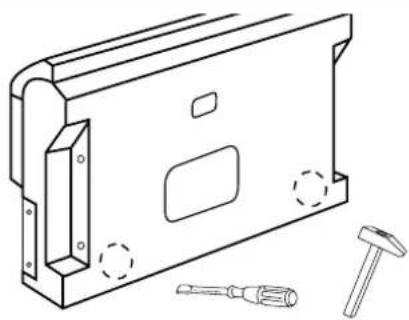

Ein vorgeschnittenes Loch (Rück- oder Bodenseite) für die Rohrverlegung und das Kondenswasser-Auslass-Loch öffnen. Die Einheit an der Decke befestigen.

Die Seitenabdeckung entfernen, wo die Verbindungsrohre sind. Das Kondenswasser-Auslass-Rohr vorbereiten und, wenn nötig, es an dem Ventilator befestigen.

Das elektrische Kabel für die Klemmbrett-Verbindung vorbereiten und sie verbinden. (Siehe elektrische Angaben). Das Kabel an dem Flansch befestigen.

WARNUNG

Stellen Sie sicher, dass alle Kabelverbindungen fest sind. Lose Kabel können zur Überhitzung des Anschlusses oder Fehlfunktion des Gerätes führen. Feuergefahr mag ebenfalls bestehen.

Achten Sie beim Schließen des elektrischen Komponentenkastens darauf, dass alle Kabel im Kasten sind und dass sie nicht zwischen dem Kastendeckel und dem Gerät eingeklemmt werden. Stellen Sie sicher, dass der Deckel richtig eingepasst ist, ziehen Sie dann die Schrauben an.

Das Kondenswasser-Rohr nach draußen muss mit einer guten Neigung nach unten verlegt werden.

Die beiden Seitenabdeckungen und das Gitter befestigen.

Raumbedarf des Gerätes.

Die Befestigungsschraube auf der Rückwand der Einheit entfernen.

Auf den zwei durch ein Dreieck gezeigten Stellen drücken, um die beiden Befestigungen aus Plastik abzuhaken.

Die Röhre können in fünf Richtungen verlaufen: seitlich hinten (rechts und links), rechtsseitlich, linksseitlich, rechtsseitlich unten.

Hintere Verrohrung. Die Rückwand als Schablone verwenden, nivellieren und die zu schneidenden Löcher zeichnen.

Hintere linksseitliche Verrohrung: die äußere Markierung der Rückwand verwenden.

Ein Loch mit Durchmesser 65 mm in die Wand schneiden. Ein PVC-Rohr einfügen. Die mitgelieferte Abdeckung befestigen.

Die Befestigung der Rückwand vorbereiten.

Befestigen Sie die Rückwand an der Wand durch die Schrauben. Stellen Sie sicher, dass die Geräterückwand gleichmäßig an der Wand anliegt. Jeder Zwischenraum zwischen Wand und Gerät wird Lärm und Vibrationen verursachen.

Die Inneneinheit kann installiert werden, ohne das Gitter zu entfernen. Wenn nötig, die beiden Kleindeckel der Befestigungsschrauben heben und die Schraube entfernen.

Das Gitter durch einen Schraubenzieher an den drei gezeigten Stellen wirkend entfernen. Das Gitter von unten nach oben herausnehmen.

Für die Remontage des Gitters: es in die Unterseite der Einheit einsetzen, es mit den Klemmstellen einreihen und an den gezeigten Stellen leicht drücken.

Seitliche Verrohrung. Eine Ecke (rechts oder links) schneiden.

Die Kühlmittel- und Kondenswasser-Auslaufrohre gehen aus der Einheit auf der Rechtsseite aus. Die Kondenswasser-Fangschale ist mit zwei Ausläufen mit Rohr auf der Rechtsseite und Gummi-Stöpsel auf der Linksseite versehen.

Umstellung des Kondenswasser-Auslaufs. Das Kondenswasser-Auslaufrohr durch Linksdrehung entfernen, den Gummi-Stöpsel auf der anderen Seite entfernen. Nach der Umstellung wieder montieren. Einen Schraubenzieher benutzen, um den Stöpsel korrekt einzusetzen.

Ein Mehrleiterkabel und einen Erdraht zwischen den beiden Einheiten verlegen (siehe Tabelle für den Rohrquerschnitt).

Das Gitter öffnen. Die Abdeckplattenschraube des Klemmbrettes entfernen. Die Kabel in den dafür vorgesehenen hinteren Durchgang einsetzen und verbinden.

Die Leitungen und das Kondenswasser-Auslaufrohr in das Wandloch einführen. Die Einheit an die vorher montierte Rückwand hängen.

LINKS VERROHRUNG HINTEN

Die Verbindungskabel zwischen den Einheiten von außen verlegen, sie nach rechts biegen, den unteren abnehmbaren Teil der Struktur entfernen. Die Einheit aufhängen und den unteren Halter ausziehen, um die Verbindungsarbeiten zu erleichtern.

Das Gitter leicht drücken, um es an die Rückwand zu hängen.

Die Leitungen für die Klemmbrett-Verbindung vorbereiten und verbinden. (Siehe elektrische Angaben).

WARNUNG

Stellen Sie sicher, dass alle Kabelverbindungen fest sind.

Lose Kabel können zur Überhitzung des Anschlusses oder Fehlfunktion des Gerätes führen. Feuergefahr mag ebenfalls bestehen.

Das Kondenswasser nach außen mit einer guten Neigung nach unten richten. Wenn nötig, Siphon verwenden.

Die Leitung füllen und den korrekten Kondenswasser-Auslass überprüfen. Das Gitter nach "L" wieder zusammensetzen.

AUßENEINHEIT

Raumbedarf des Gerätes.

Die Außeneinheit auf eine waagerechte Unterlage stellen (sie soll mit dem Boden in Berührung sein). Die Einheit mit 4 Bolzen sichern.

D AEX22/AERX22

Vor der Installierung den plastischen Schutzabstandhalter für den Transport entfernen, wie auf der Etikette gezeigt ist. Vor der Installier

Wärmepumpe-Ausführung. Wenn nötig, das mitgelieferte Material benutzen.

min. 8 mm min. 8 mm

Rohr mit Kupfer-Isolierung verwenden. Das Rohr auf die benötigte Länge zuschneiden.

Es wird empfohlen, die Röhre ungefähr 30-50 cm länger zu machen, als der Abstand zwischen den beiden Einheiten.

Grat am Ende des Kupferrohres entfernen. Das Rohrende nach unten halten, damit keine Kupferspäne in das Kupferrohr fallen.

Eine gute Kelchung sollte die folgenden Eigenschaften besitzen:

• die Oberfläche der Innenseite ist glänzend und glatt
• die Kante ist glatt
• die kelchförmig zulaufenden Seiten sind von gleicher Länge. Die Oberfläche, die miteinander in Berührung kommen, mit Frostschutzmittel-Schmierfett schmieren und dann zuschrauben.

Die Röhre gut isolieren; die Verbindungen aber für die Dichtheits-Prüfung frei lassen.

Die Seitenabdeckung entfernen. Die elektrischen Leistungskabel mit den Außeneinheit-Anschlussleitungen verbinden und sie durch Klemmen befestigen.

Das Ende der Kupferröhre aufweiten und die vorher herausgezogenen Stutzen wieder hineinstecken.

Die Doppelringe anziehen, indem Sie einen Schraubenschlüssel und einen Drehmomentschlüssel verwenden. Die in der Tabelle angezeigten Werte beachten.

Luft aus der Inneneinheit und dem Verbindungsrohr ablassen. Die Vakuumpumpe mit der Außeneinheit verbinden, wie im Schaubild gezeigt. Luft und Feuchtigkeit verursachen Schäden im Kühlmittelsystem.

Die Ventilverschlüsse der beiden Rohre entfernen. Die Vakuumpumpe starten und für die in der Tabelle empfohlene Zeitdauer arbeiten lassen (Vakuum 10 mm Hg abs).

Bei laufender Vakuumpumpe den Hahn des manometrischen Aggregats (Niederdruck) zudrehen. Die Pumpe abstellen. Mit dem mitgelieferten Sechskanteinsteckschlüssel das Ventil auf dem kleinen Rohr aufdrehen und es nach 10 Sekunden zudrehen. Die Dichtigkeit aller Kupplungen mit flüssiger Seife überprüfen.

Die Rohre mit geeignetem Isoliermaterial gut isolieren, an der Wand mit Klammern festklemmen und, wenn nötig, das Loch in der Wand mit Dichtungsmasse füllen.

Die Ventile vollständig aufdrehen (im Gegenuhrzeigersinn). Den Schlauch der Vakuumpumpe ausschalten. Die Ventilverschlüsse und den Stutzen wieder anbringen. Mit einem Drehmoment von 200 kg/cm anziehen.

FUNKTION DER ABSPERRVENTILE

Action	Narrow tube service valve (2-way)	Wide tube service valve (3-way)
		AERX07 - AERX18 AERX22
Versand	CLOSED	Valve cap	CLOSED
Betrieb und Probelauf der Klimaanlage			OPENOPEN
Druckmessung und Gasladung	OPEN		OPEN
Ausblasung der Luft mit einer Vakuumpumpe	CLOSED CLOSED

Für den Zugriff auf das Kühlmittelsystem und für die Betriebsdruckmessung verwendet das Serviceventil des Absperrhahns des großen Rohres ein Schrader-Kernventil. Ihr Vakuumschlauchverbindungsstück sollte über einen Druckstift verfügen.

A

AWR5XX - FC512CL: KÜHLUNG MODELLE

B

AERX18/22: EINPHASEN KÜHLUNG MODELLE

C

AERX18/22: DREIPHASEN KÜHLUNG MODELLE

D

AWR5XX - FC512CL: WÄRMEPUMPE MODELLE

E

AERX18: EINPHASEN WÄRMEPUMPE MODELL

F

AERX18: DREIPHASEN WÄRMEPUMPE MODELL

G

AERX22: EINPHASEN WÄRMEPUMPE MODELL

H

AERX22: DREIPHASEN WÄRMEPUMPE MODELL

L TRÄGE SICHERUNG

220-240 V~ 50Hz 380-400 V - 3N~ 50Hz

Der Unterbrechungsmechanismus (Hauptschalter) für die Stromversorgung muss über eine Kontakt-Trennung von mindestens 3 mm in allen Polen verfügen.

Versorgung herstellen. Das Gerät durch die Fernbedienung einschalten und die Betriebsart Kühlung wählen. Öffnen Sie das Gitter und schieben Sie den Mikroschalter auf der Rückseite der Inneneinheit auf die TEST-Position. Überprüfen Sie, dass sich die Einheit nach einer Lüftungsphase (ca. 3 Min.) auf Kühlung stellt. Die Betriebsleuchte OPR leuchtet auf. Den Mikroschalter wieder auf OFF und dann auf ON stellen; das Klimagerät durch die Fernbedienung ausschalten.

Versorgung herstellen. Das Gerät durch die Fernbedienung einschalten und die Betriebsart Heizung wählen. Das Gerät ausschalten. Öffnen Sie das Gitter und schieben Sie den Mikroschalter auf der Rückseite der Inneneinheit auf die TEST-Position. Der Ventilator läuft nicht; die Betriebs- und Warteleuchte (OPR - STANDBY) leuchten auf. Nach einigen Minuten (je nach der Raumtemperatur) wird das Gerät in der Betriebsart Heizung arbeiten, um die Batterie der Inneneinheit zu beheizen. Den Mikroschalter wieder auf OFF und dann auf ON stellen. Das Klimagerät durch die Fernbedienung ausschalten.

POSITION DER FERNBEDIENUNG

POSITION DER FERNBEDIENUNG

Die Fernbedienung kann an die Wand montiert oder in nicht befestigter Position benutzt werden. Um eine einwandfreie Betriebsweise der Einheit zu gewährleisten, ist zu vermeiden, die Fernbedienung wie folgt aufzustellen:

• Direkt den Sonnenstrahlen ausgesetzt.
• Hinter einem Vorhang oder anderen bedeckten Stellen.
• In einem Abstand größer als 8 m vom Klimagerät.
• Wo sie von der Ausgangsluft des Klimageräts erreicht wird.
• An übermäßig warmen oder zu kalten Stellen.
• Wo sie elektrischen oder magnetischen Interferenzen ausgesetzt sein könnte.
• Wo Hindernisse zwischen Fernbedienung und Klimagerät bestehen. (Die Fernbedienung sendet alle 3 Minuten ein Kontrollsignal).

NICHT ORTSFESTE POSITION (1)

• Die Fernbedienung momentan in die gewünschte Position anbringen. - Prüfen, ob die Fernbedienung von dieser Position aus funktionsfähig ist. • Die Schraube in die Wand einschrauben und die Fernbedienung anhängen.

MONTAGE AN EINER WAND (2)

- Siehe nicht ortsfeste Position (1).

• Die Batterien von der Fernbedienung herausnehmen, die Schraube in die Wand einschrauben und die Fernbedienung anhängen. • Das im Batteriefach vorgebohrte Loch bestimmen. - Durch das vorgebohrte Loch die Fernbedienung an der Wand mit der gelieferten Schraube einschrauben. • Die beiden Batterien einsetzen und den korrekten Betrieb der Fernbedienung überprüfen.

DIE FÜR DIE ZWEI VERSCHIEDENEN MONTAGEN NOTWENDIGEN SCHRAUBEN WERDEN MIT DER INNENEINHEIT MITGELIEFERT.

PUMP DOWN

Das bedeutet: das Kühlmittel in die Außeneinheit ohne Gas-Verlust zurückzugewinnen. Man benutzt es, wenn das Klimagerät in eine neue Position gestellt werden muss oder der Kühlmittelkreislauf Verbesserung braucht.

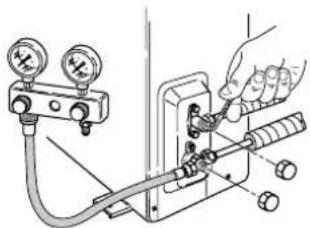

PUMP-DOWN-VERFAHREN

Ein manometrisches Aggregat mit dem Niederdruck-Ventil verbinden (1/4 Umdrehung). Die Luft vom Druckmesser abblasen. Das Hochdruck-Ventil zudrehen.

Das manometrische Aggregat entfernen. Jetzt ist die PUMP DOWN-Phase aus, weil das ganze Kühlmittel in der Außeneinheit zurückgewonnen worden ist.

Das Klimagerät in Betriebsart Kühlung einschalten. Wenn der vom Druckmesser angezeigte Druck einen Wert zwischen 1 und 0,5 kg/cm² erreicht, drehen Sie das Niederdruck-Ventil zu und schalten Sie das Klimagerät aus.

Wenn die Klimaanlage während Phasen von kälterem Wetter benutzt wird (Außentemperatur niedriger als 19°C), kann der Evaporator einfrieren. Es wird empfohlen, das Gerät bei kühlerem Wetter nicht zu benutzen. Jedoch können Sie am Gerät die unten beschriebenen Veränderungen durchführen.

1) Auf Wunsch erhältliche Ventilatormotor-Geschwindigkeitssteuerung Wenn Sie das Gerät bei kühlem Wetter benutzen wollen, ist es empfehlenswert, eine der in der Tafel enthaltenen, im Handel erhältlichen Ventilatormotor-Geschwindigkeitssteuerungen zu gebrauchen. Stellen Sie die Kondensator-Ventilatormotor-Geschwindigkeitssteuerung an dem Ort ein, an dem Sie das Gerät installieren wollen und überprüfen Sie, ob die Steuerung den Ventilator durch direktes Wahrnehmen des Kondensatordruckes (Spulentemperatur) auf Geschwindigkeiten zwischen "Stop" und Maximum einstellt, um einen gleichbleibenden Druck (Temperatur) zu erhalten.

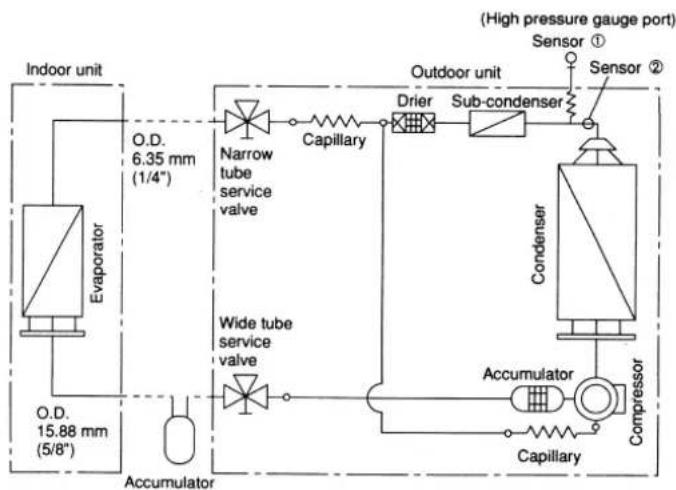

2) Installieren Sie den folgenden Akkumulator nach der Einstellung der Geräte

Kapazität: 1,5 Liter oder mehr

Verbindungsdurchmesser: 15,88 mm (5/8")

Betriebsdruck: 22 kg/cm² oder mehr.

Verbindungsmethode: Siehe Abb.

VORSICHT

Im Kompressor kann Flüssigkeitskompression stattfinden, wenn ein Akkumulator nicht wie gezeigt installiert wird.

ANMERKUNG: Eine kleine Korrektur der Einstellung mag notwendig sein, abhängig von Kühlmittel und Rohrlänge. Deshalb sollten die hier angegebenen Werte nur als Richtlinie dienen.

Überprüfen Sie, ob ausreichend Kühlmittel vorhanden ist (Möglichkeit eines Gaslecks), wenn während des Betriebes bei niedrigen Außentemperaturen auf der Innenraumspule Frost erkennbar ist. Korrigieren Sie die Situation durch Erhöhung der Kühlmittelmenge.

	Katalog Nummer Einstellung (Siehe Anm.) SensorpositionHersteller
1) Johnson Controls	P215LR-9110 / P215DP-9100	16 Bar(Fabrikeinstellung)	Hochdruck-Meßöffnung
2) Ranco Controls	E31-2826 (sensor L55-2000)	41°C(Fabrikeinstellung)	Kondensatorauslaß-Rückflußleitung

SYSTEM-SCHALTPLAN - NUR KÜLUNG MODELLE

Bezeichnung der Symbole

SYMBOL		SYMBOL
CCH	KURBELGEHÄUSEHEIZUNG	PR	LEISTUNGSRELAIS
CM	KOMPRESSORMOTOR	RY	RELAIS
C1, 2, 3	KONDENSATOR	SSR	FESTKÖRPERRELAIS
DEF THERMO	ENTFROSTER-THERMOSTAT	SR	STARTRELAIS
FLP	KLAPPENMOTOR	SV	MAGNETVENTIL
LM	LUFTKLAPPENMOTOR
FMO	AUSSENLÜFTERMOTOR	SW. ASSY	SCHALTER-BAUGRUPPE
FMI	INNENLÜFTERMOTOR	THERMO	THERMOSTAT
REC. ASSY	EMPFÄNGER-BAUGRUPPE	TH1, 2, 3, 4	THERMISTOR
MG	MAGNETKONTGEBER	TP1, 2, 3	KLEMMENPLATTE
NF	LÄRMSCHUTZFILTER	TR1, 2	NETZTRANSFORMATOR
OLR	ÜBERLASTRELAIS	20S	4-WEG-VENTIL
PCB1, 2	STEUERGERÄT	47C	NEGATIVPHASENRELAIS

Beschriftung der Leitungs-Farben

BLK	SCHWARZ
BLU	BLAU
BRN	BRAUN
GRN / YEL	GRÜN / GELB
GRY	GRAU
ORG	ORANGE
PNK	ROSA
RED	ROT
VLT	VIOLETT
WHT	WEISS
YEL	GELB
