CU-2V19EKE - Klimaanlage PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Multi-Split-Klimaanlage (Außengerät)
Marke	Panasonic
Modell	CU-2V19EKE
Abmessungen (B×H×T)	ca. 800 × 600 × 300 mm
Gewicht	ca. 40 kg
Spannungsversorgung	230 V, 50 Hz
Kältemittel	R32
Kühlleistung	ca. 5,0 kW
Heizleistung	ca. 5,5 kW
Energieeffizienzklasse (Kühlen)	A+
Betriebsmodi	Kühlen, Heizen, Entfeuchten, Lüften
Fernbedienung	Ja, enthalten
Filter	Waschbarer Feinfilter
Anzahl der anschließbaren Innengeräte	2
Schalldruckpegel (Außengerät)	ca. 46 dB(A)
Schutzart	IPX4
Kältemittelleitungen (max. Länge)	20 m pro Leitung
Betriebstemperaturbereich	-10 °C bis 43 °C (Kühlen)
Reinigung	Filter alle 2 Wochen reinigen
Wartung	Jährliche Überprüfung durch Fachpersonal empfohlen

Häufig gestellte Fragen - CU-2V19EKE PANASONIC

Wie installiere ich das Außengerät CU-2V19EKE richtig?

Die Installation sollte von einem Fachbetrieb durchgeführt werden. Stellen Sie das Gerät auf eine ebene, feste Fläche mit ausreichend Freiraum für die Luftzirkulation (mindestens 30 cm an den Seiten).

Welche Innengeräte sind mit diesem Modell kompatibel?

Das CU-2V19EKE ist für den Anschluss von bis zu zwei Panasonic Innengeräten der gleichen Serie ausgelegt. Geeignete Modelle finden Sie in der Kompatibilitätsliste der Bedienungsanleitung.

Wie reinige ich den Filter der Innengeräte?

Öffnen Sie die Frontabdeckung, entnehmen Sie den Filter und reinigen Sie ihn mit einem Staubsauger oder unter fließendem Wasser. Trocknen Sie ihn vollständig vor dem Wiedereinsetzen.

Was bedeutet der Fehlercode H00?

Der Code H00 zeigt einen normalen Betrieb an. Wenn andere Codes erscheinen, schlagen Sie in der Fehlertabelle der Anleitung nach oder kontaktieren Sie den Kundendienst.

Kann ich die Klimaanlage nur zum Heizen verwenden?

Ja, das Gerät unterstützt Heizbetrieb. Stellen Sie den Modus auf 'Heizen' und wählen Sie die gewünschte Raumtemperatur.

Wie stelle ich die Lüftergeschwindigkeit ein?

Drücken Sie auf der Fernbedienung die Taste Lüftergeschwindigkeit, um zwischen den Stufen (Niedrig, Mittel, Hoch, Auto) zu wechseln.

Warum läuft das Außengerät auch bei ausgeschalteter Anlage?

Das Gerät kann nach dem Ausschalten für einige Minuten nachlaufen, um Kondensat abzuleiten. Das ist normal.

Welches Kältemittel wird verwendet?

Das Modell verwendet das umweltfreundliche Kältemittel R32. Beachten Sie die Sicherheitshinweise bei Leckagen.

Wie hoch ist der Stromverbrauch im Standby?

Im Standby-Modus verbraucht das Gerät weniger als 1 Watt. Schalten Sie es bei längerer Abwesenheit am Hauptschalter aus.

Wo finde ich die Bedienungsanleitung als PDF?

Die PDF-Anleitung kann auf der Herstellerwebseite oder über den QR-Code auf dem Gerät heruntergeladen werden. Sie ist auch auf notice-facile.com verfügbar.

BEDIENUNGSANLEITUNG CU-2V19EKE PANASONIC

DEUTSCH Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf. 10 \~ 17, 34 \~ 35

Eine unsachgemäße Bedienung infolge Missachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten.

Eine unsachgemäße Bedienung infolge Missachtung der Bedienungsanleitung kann zu Verletzungen oder Beschädigungen führen. Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Vorsicht

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

Achtung

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts

SICHERHEITSHINWEISE

Vorsicht

Für die Montage

• Nehmen Sie den Ein- und Ausbau bzw. die Neuinstallation dieses Geräts nicht selbst vor. Eine unsachgemäße Installation kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft. Bitte wenden Sie sich daher an einen Fachhändler bzw. Fachinstallateur.
• Das Klimagerät muss geerdet und mit einem FI-Schutzschalter versehen werden. Im Fall einer Fehlfunktion kann es Stromschläge oder einen Brand verursachen.

Für den Betrieb

• Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.
• Nehmen Sie keine Änderungen am Netzkabel vor.
• Benutzen Sie kein Verlängerungskabel.
• Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.
• Versuchen Sie nicht, den Finger oder andere Gegenstände in die Geräte zu stecken.
  • Reparieren Sie das Gerät nicht selbst.
• Es sollten keine wiederaufl adbaren Ni-Cd-Akkus verwendet werden.
• Halten Sie die Fernbedienung stets von Kindern entfernt, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

• Verwenden Sie nur das vorgeschriebene Netzkabel.
• Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.
• Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.
• Um Fehlfunktionen der Fernbedienung zu vermeiden, sind stets zwei neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.

- Bei Störungen (z. B. verbranntem Geruch) ist das Klimagerät auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen.

Achtung

Für die Montage

• Das Raumklimagerät muss geerdet werden. Eine unsachgemäße Erdung kann Stromschläge zur Folge haben.
• Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.

- Das Gerät darf nicht an Orten installiert werden, wo brennbare oder explosive Gase entweichen können.

Für den Betrieb

• Das Klimagerät darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
• Das Klimagerät darf nicht zweckentfremdet werden, etwa zum Frischhalten von Lebensmitteln.
• Keine Verbrennungsgeräte in den Luftstrom des Geräts stellen.
• Legen Sie nichts auf das Innen- oder Außengerät, und setzen Sie sich nicht darauf.
• Halten Sie sich nicht zu lange im kalten Luftstrom auf.

• Lüften Sie den Raum regelmäßig.
• Achten Sie nach langer Betriebsdauer darauf, dass die Montagekonsole nicht beschädigt ist.

• Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen oder warten.
• Unterbrechen Sie die Stromversorgung, wenn das Gerät längere Zeit nicht benutzt wird.
• Dieses Klimagerät ist mit einem eigenen Überspannungsschutz versehen. Um Ihr Klimagerät darüber hinaus jedoch gegen häufige und starke Blitzeinschläge zu schützen, sollten Sie die Stromversorgung unterbrechen.

Inhalt

Sicherheitshinweise....10

Bestimmungen und Vorschriften....11

Produktübersicht....12

Automatik, Kühlen, Entfeuchten 13

Ventilatordrehzahl, Lamellenpositionierung.... 14

Turbo-, Flüster- Und Ionisierbetrieb.... 15

Timer 16

Pflege Und Reinigung.... 17

BESTIMMUNGEN UND VORSCHRIFTEN

Dieses Gerät darf von kleinen Kindern oder hilfsbedürftigen Personen nicht ohne Aufsicht verwendet werden. Kleine Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Umweltbestimmungen

Entsorgung der Batterien
Die Batterien müssen ordnungsgemäß recycelt oder entsorgt werden.

Entsorgung von Altgeräten

"Vorschriften für den Endverbraucher" von Klimageräten:

Ihr Klimagerät ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gelangen sollten. Die Länder der Europäischen Union (*) verfügen über ein besonderes Sammelsystem für diese Produkte. Versuchen Sie nicht selbst, das System zu zerlegen, da sich dies durch falsche Behandlung von Abfallstoffen schädlich auf Ihre Gesundheit und die Umwelt auswirken könnte. Das Entfernen und Entsorgen von Kältemittel, Öl und anderen Teilen muss durch einen qualifizierten Installateur in Übereinstimmung mit den entsprechenden örtlichen und nationalen Vorschriften erfolgen. Klimageräte müssen in einer speziellen Aufbereitungsanlage dem Recycling, der Wiederverwertung oder der Wiederverwendung zugeführt werden und sollten nicht in die allgemeine Abfallbeseitigung gelangen. Weitere Informationen erhalten Sie von Ihrem Installateur, Ihrem Fachhändler oder den örtlichen Behörden. Entsprechend der nationalen Gesetzgebung kann die nicht vorschriftsmäßige Entsorgung von Abfallprodukten unter Strafe gestellt sein.

*entsprechend der nationalen Gesetze jedes Mitgliedsstaats

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur für die Europäische Union. Wenn Sie dieses Produkt entsorgen möchten, wenden Sie sich bitte an Ihren Installateur, Ihren Fachhändler oder die örtlichen Behörden und erkundigen Sie sich nach der vorschriftsmäßigen Entsorgungsmethode.

■ Betriebsbereiche

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen.

Temperatur (°C)	Innen
	*DBT	*WBT
Maximum 32 23
Minimum 16 11

Temperatur (°C)	Außen
	*DBT	*WBT
Maximum 43 26
Minimum 16 11

*TK: Trockenkugeltemperatur

*FK: Feuchtkugeltemperatur

Hinweis:

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

■ Hinweise

Vorbereitung der Fernbedienung

1. Batteriefachdeckel nach unten ziehen.

1. Batterien einlegen (AAA oder R03).

2. Batteriefach wieder schließen.

3. CLOCK-Taste drücken.

1. Erneut die CLOCK-Taste drücken.

- Der Timerbetrieb richtet sich nach der eingestellten aktuellen Uhrzeit.

• Die Betriebsdauer der Batterien beträgt etwa ein Jahr.

Fernbedienungssignal

- Stellen Sie sicher, dass sich keine Hindernisse im Übertragungsweg befinden.

• Maximale Entfernung: 10m

- Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Taste „AUTO OFF/ON“

Tätigkeit Betriebsart
Einmal drücken. Automatik
Solange drücken, bis ein Piepton ertönt, dann loslassen.	Kühlbetrieb

- Zum Abschalten die Taste AUTO OFF/ON erneut drücken.

- Ein- und Ausschalten des Signalempfangstons.

1. Drücken Sie die Taste, bis ein einziger Piepton ertönt.

2. Drücken Sie die Taste erneut, bis zwei Pieptöne ertönen.

3. Drücken Sie die Taste, um den Empfangston ein- oder auszuschalten (langer Piepton: AUS, kurzer Piepton: EIN)

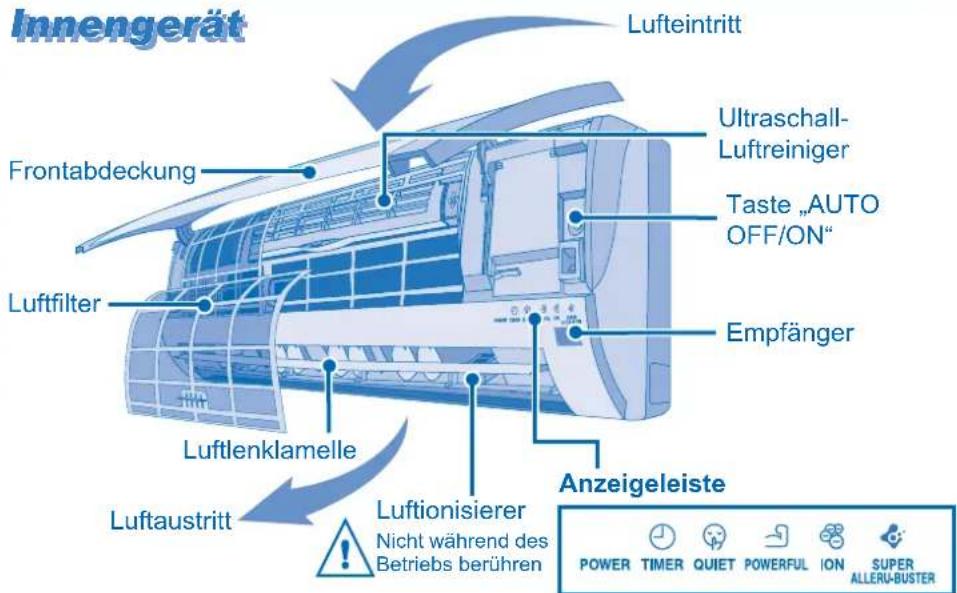

PRODUKTÜBERSICHT

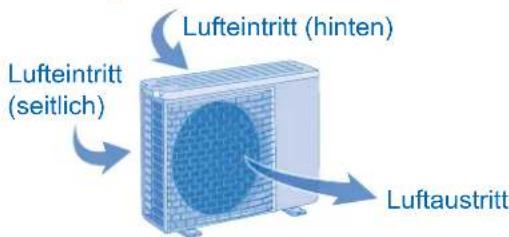

Außengerät

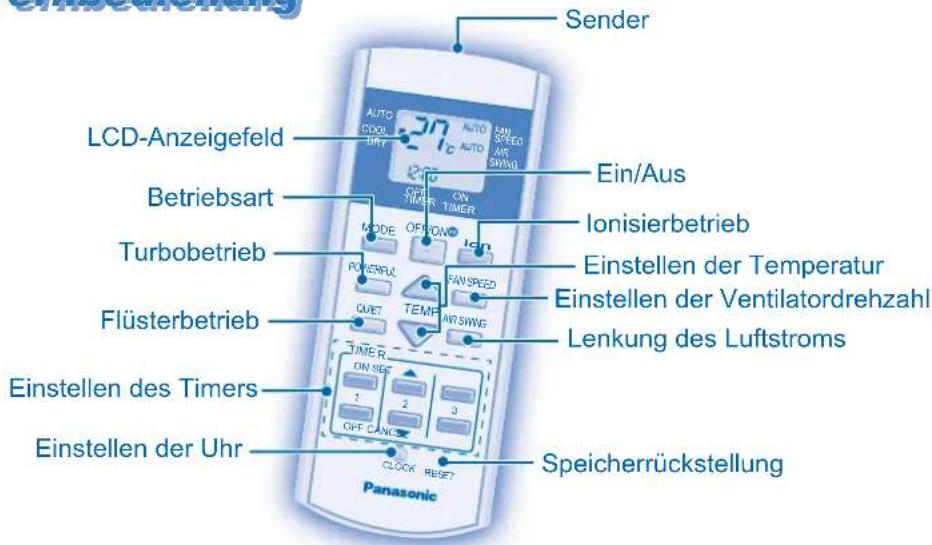

Fernbedienung

AUTOMATIK, KÜHLEN, ENTFEUCHTEN

• Der Ultraschall-Luftreiniger mit Super Alleru-Buster-Filter arbeitet automatisch beim Einschalten des Geräts.
• Die Funktionen POWERFUL, QUIET, and stehen in allen Betriebsarten zur Verfügung.
• Drücken Sie die Taste OFF/ON erneut, um das Gerät abzuschalten.

Störungssuche

• Aus dem Innengerät tritt Nebel aus.
• Das Klimagerät kühlt oder heizt nicht richtig.

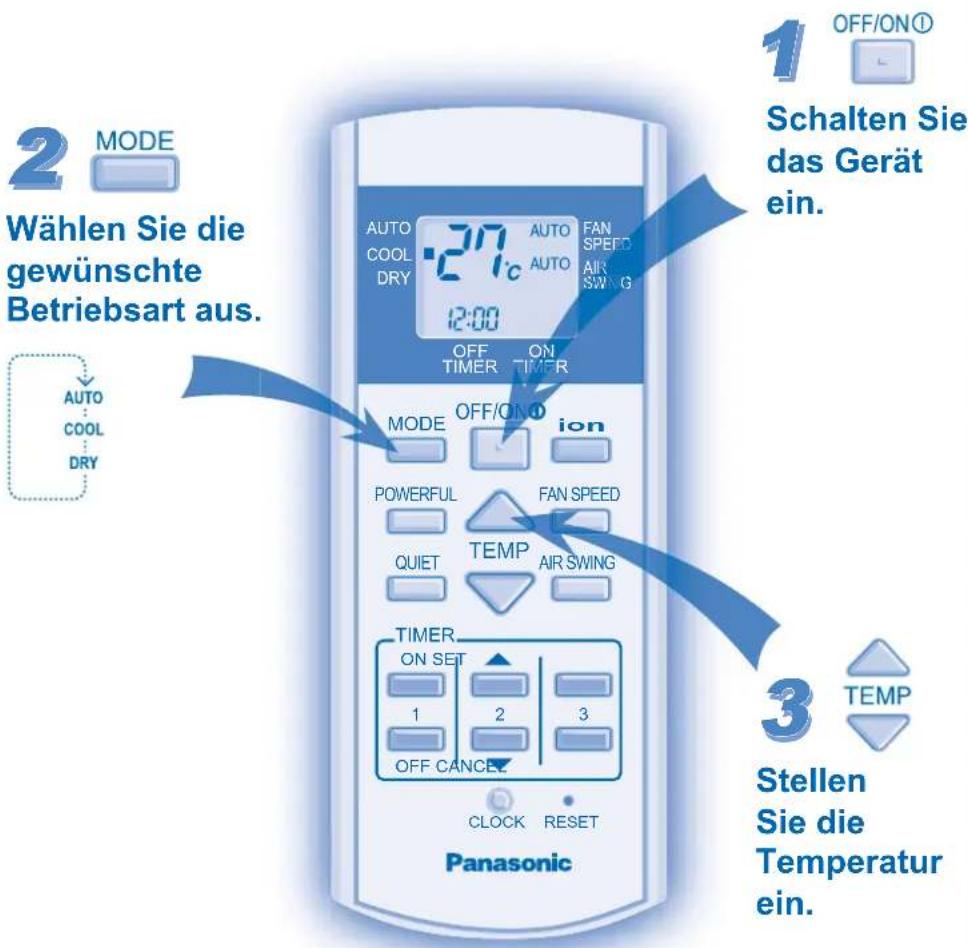

OFF/ON①

Schalten Sie das Gerät ein.

Stellen Sie die Temperatur ein.

■ Hinweise zu den Betriebsarten

AUTO - Automatikbetrieb

• Das Gerät wählt die Betriebsart in Abhängigkeit von der Raumlufttemperatur automatisch.
• Sobald die Betriebsart ausgewählt ist, arbeitet das Gerät in Abhängigkeit von den nachfolgend aufgeführten Standard-Solltemperaturen:

Raumtemperatur	Betriebsart	Voreingestellte Temperatur
23 °C und höher	Kühlen	25°C
unter 23°C	Entfeuchten	22°C

- Verwenden Sie die Taste bzw. um die gewünschte Solltemperatur zu erhöhen oder zu verringern:

Betriebsart	Hoch	Niedrig
Kühlen	27°C	23°C
Entfeuchten	24°C	20°C

COOL - Kühlbetrieb

• Im Kühlbetrieb wird der Raum entsprechend der von Ihnen eingestellten Temperatur gekühlt.
• Der Temperaturbereich kann zwischen 16°C und 30°C gewählt werden.

DRY - Entfeuchtungsbetrieb

• In dieser Betriebsart wird der Raum entfeuchtet, wobei sich das Gerät in einem milden Kühlbetrieb befindet.
• In der Betriebsart Entfeuchten läuft der Ventilator mit niedriger Drehzahl.
• Der Temperaturbereich kann zwischen 16°C und 30°C gewählt werden.

■ Hinweis

- Wenn die Temperatur 1°C höher eingestellt wird als die gewünschte Temperatur, kann bis zu 10% Strom gespart werden.

▶ Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.
Achten Sie darauf, dass die Temperatur richtig eingestellt ist.
Achten Sie darauf, dass Fenster und Türen geschlossen sind.
Achten Sie darauf, dass die Filter gereinigt bzw. ausgetauscht werden.
Achten Sie darauf, dass die Luftein- und -austritte frei sind.

▶ Dieses Geräusch wird durch das im Gerät strömende Kältemittel verursacht.

- Während des Betriebs ist das Geräusch fließenden Wassers zu hören.

■ Hinweise zu den Betriebsarten

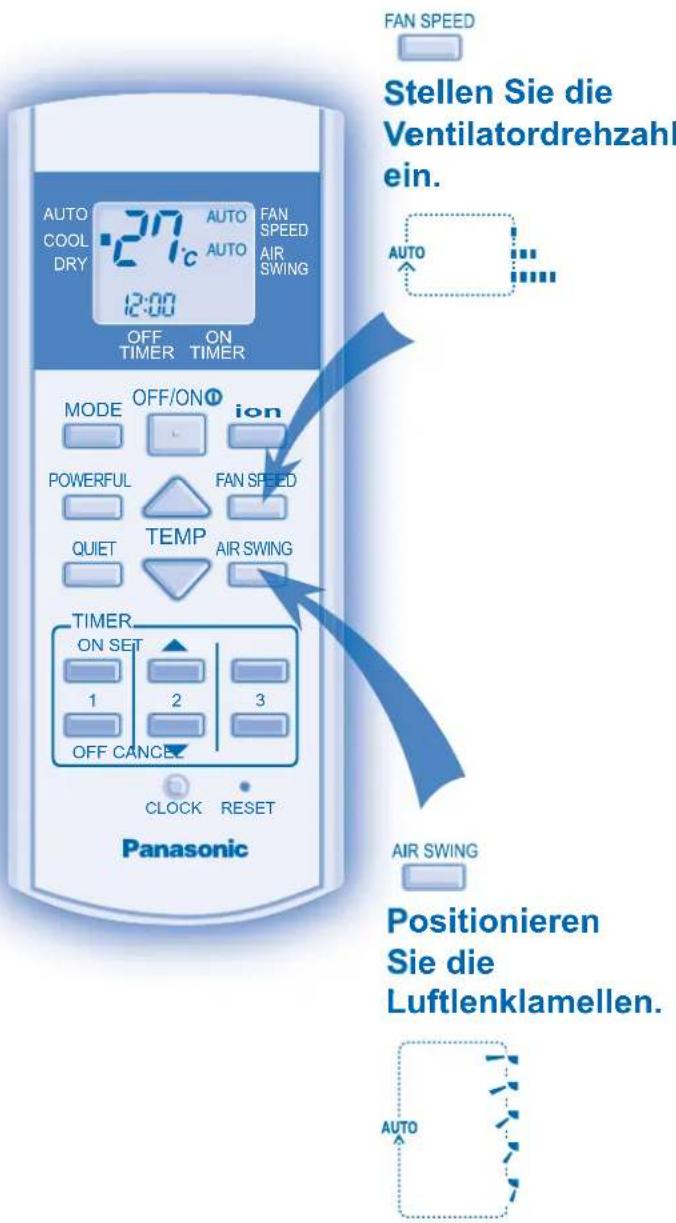

FAN SPEED

• Es stehen 3 Ventilatordrehzahlen sowie die Ventilatorautomatik zur Verfügung*.
  * In der Ventilatorautomatik wird die Drehzahl des Innengeräteventilators automatisch an den Betrieb angepasst.

AIR SWING

• Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.
• Neben der automatischen vertikalen Luftstromrichtung gibt es 5 Wahlmöglichkeiten.
• Falls die vertikale Schwenkautomatik eingestellt wurde, schwenken die Lamellen automatisch auf und ab.
• Stellen Sie die Luftlenklamellen für die vertikale Luftstromrichtung nicht manuell ein.
  • Die Luftlenklamellen für die horizontale Zuluftrichtung werden von Hand verstellt.

VENTILATORDREHZAHL, LAMELLENPOSITIONIERUNG

Störungssuche

- Im Raum herrscht ein eigenartiger Geruch.

Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.

- Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.

▶ Dies dient dazu, Gerüche zu entfernen.

TURBO-, FLÜSTER- UND IONISIERBETRIEB

■ Hinweise zu den Betriebsarten

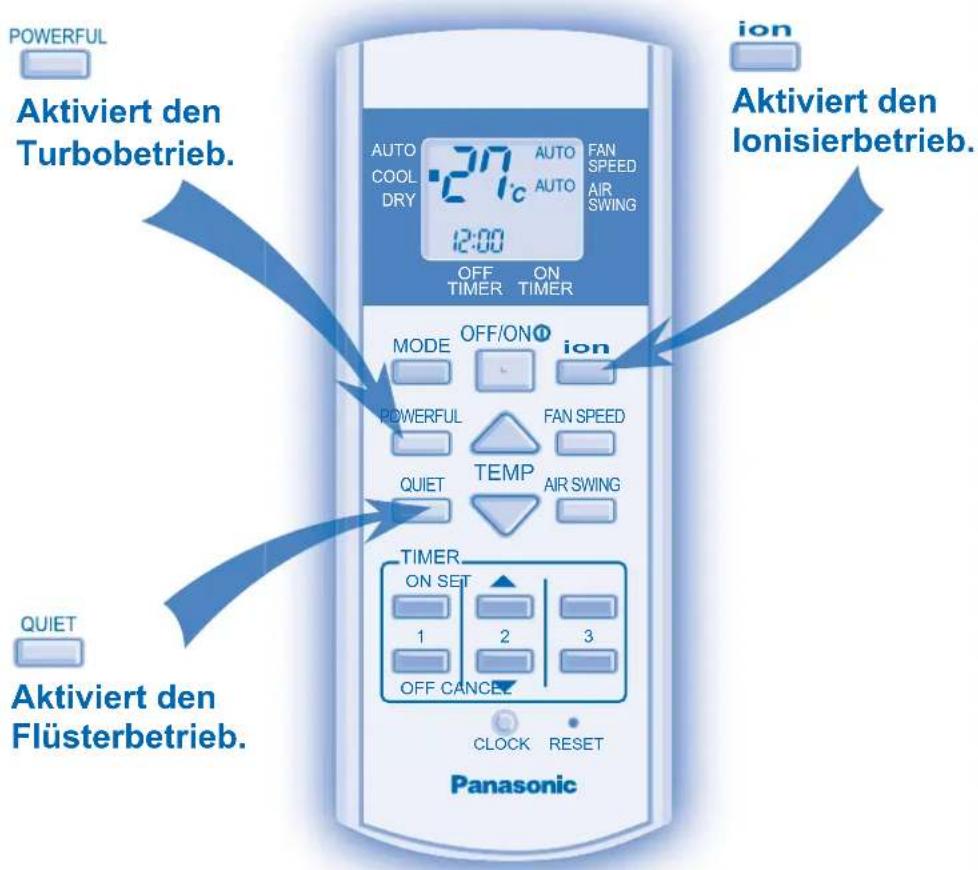

POWERFUL

- Zum schnellen Erreichen der eingestellten Temperatur. Das Gerät läuft 15 Minuten lang in dieser Betriebsart und kehrt dann zur vorherigen Einstellung zurück.

QUIET

- Der Flüsterbetrieb sorgt für einen leisen Gerätebetrieb.

ion

• Der Ionisierbetrieb sorgt durch die Erzeugung negativer lonen für eine erfrischende Wirkung.
• Der Ionisierbetrieb kann unabhängig von anderen Betriebsarten benutzt werden. Um ihn abzuschalten, ist die Taste OFF/ON ☐ zu drücken.

■ Hinweis

- Um die Leistungsaufnahme zu verringern, schließen Sie die Vorhänge, wenn das Klimagerät in Betrieb ist, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

POWERFUL

QUIET

• und können nicht gleichzeitig verwendet werden.
• Flüster-, Turbo- und Ionisierbetrieb können durch Drücken der

Taste

POWERFUL

QUIET

bzw.

ion

beendet werden.

Störungssuche

Das Gerät arbeitet laut.	Das Gerät wurde eventuell verkantet eingebaut, oder die Frontabdeckung ist nicht richtig geschlossen.
Nach dem Neustart verzögert sich der Betrieb um einige Minuten.	Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Außengerät tritt Wasser oder Dampf aus.	Auf den Rohren kann Wasser kondensieren oder verdunsten.
Das ION-Symbol leuchtet am Innengerät.	Drücken Sie zweimal auf ion. Wenn das Symbol immer noch blinkt, wenden Sie sich bitte an Ihren Händler.

■ Hinweise zu den Betriebsarten

• Mit Hilfe des Timers kann das Klimagerät automatisch ein- bzw. ausgeschaltet werden.
• Bei programmiertem Einschalttimer kann das Gerät vor dem programmierten Einschaltzeitpunkt zu laufen beginnen.
  • Die Timer-Funktion wird täglich ausgeführt.
• Nach einem Stromausfall können durch Drücken der Taste SET die vorherigen Einstellungen wiederhergestellt werden.
• Wenn die Timer-Einstellung gelöscht ist, kann sie durch Drücken der Taste SET wiederhergestellt werden.

■ Hinweis

- Drücken Sie die Taste etwa 10 Sekunden lang, um zwischen der 12-Stunden- und der 24-Stunden-Anzeige zu wechseln.

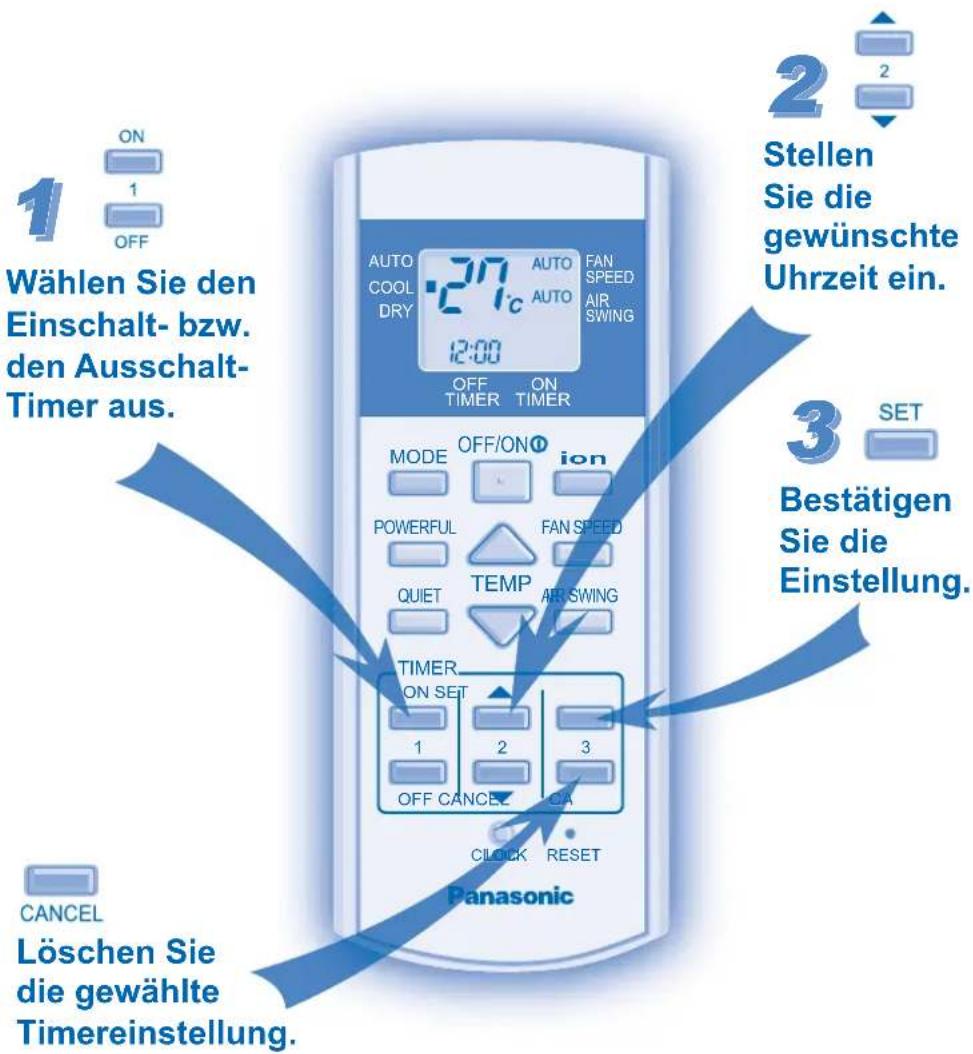

TIMER

• Der Timer kann nur richtig funktionieren, wenn die aktuelle Uhrzeit korrekt eingestellt wurde.
• Ein- und Ausschaltzeitpunkt können nach Bedarf eingestellt werden. Das Gerät schaltet sich automatisch entsprechend ein bzw. aus.
• Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste ON bzw. OFF CANCEL

Störungssuche

• Das TIMER-Symbol leuchtet immer.
• Die Fernbedienung funktioniert nicht.
• Das Gerät funktioniert nicht.

▶ Die Timer-Funktion wird täglich ausgeführt.
Die Batterien sind nicht richtig eingesetzt oder müssen ausgewechselt werden.
Der Sicherungsautomat hat ausgelöst, oder der Timer wurde nicht richtig eingestellt.

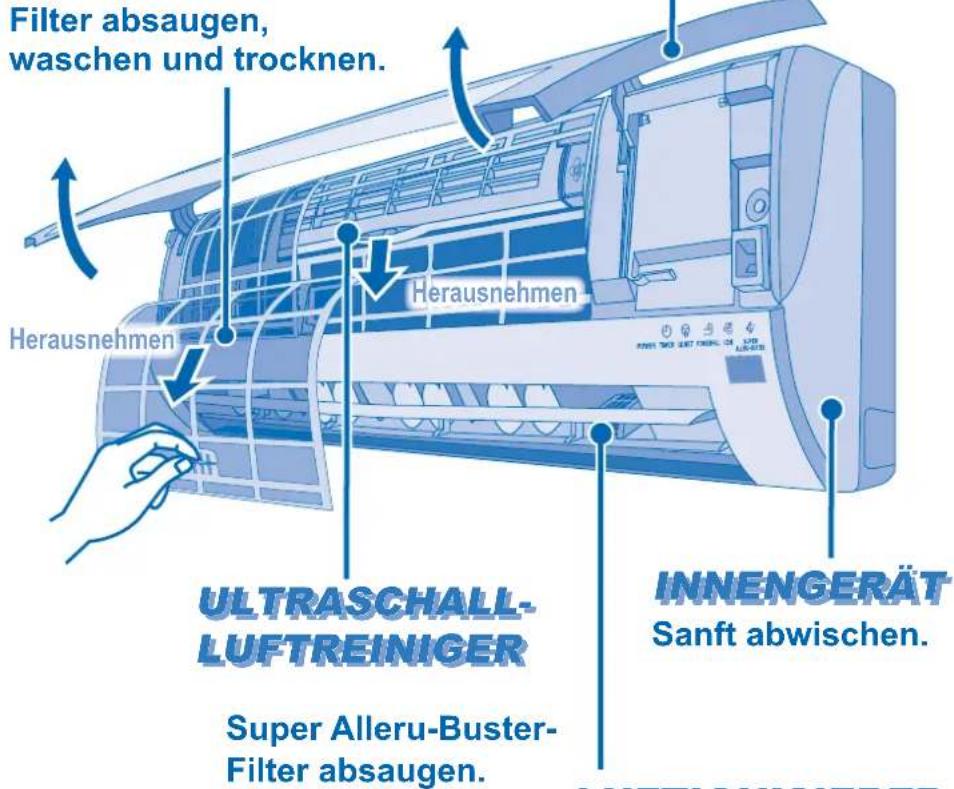

PFLEGE UND REINIGUNG

Unterbrechen Sie vor dem Reinigen die Stromzufuhr

FRONTABDECKUNG

Zum Entfernen anheben und ziehen. Frontabdeckung waschen und trocknen.

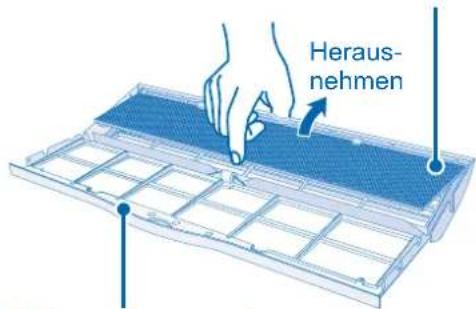

GROBSTAUBFILTER

Filterrahmen absaugen, waschen und trocknen.

LUFTIONISIERER

Mit einem Wattestäbchen reinigen.

■ Reinigungsanweisungen

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (ca. pH7).
• Verwenden Sie kein Wasser, das über 40°C warm ist.

INNENGERÄT

- Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

GROBSTAUBFILTER

• Der Grobstaubfi Iter ist alle zwei Wochen zu reinigen.
• Beschädigte Filter sind zu ersetze. Bestellnummer: CWD001144

SUPER ALLERU-BUSTER- FILTER

• Es wird empfohlen, diesen Filter alle 6 Monate zu reinigen.
• Der Filter sollte etwa alle drei Jahre ausgewechselt werden. Beschädigte Filter sind ebenfalls auszuwechseln. Bestellnummer: CZ-SA13P

Hinweis

• Um eine optimale Leistung zu erzielen und die Stromaufnahme zu verringern, sind die Filter regelmäßig zu reinigen.
• Wenden Sie sich für Wartungsinspektionen an Ihren Fachhändler.

INSPECTION ANNUELLE APRÈS UNE PÉRIODE PROLONGÉE D'INUTILISATION:

KONTROLLEN NACH EINER LÄNGEREN BETRIEBSUNTERBRECHUNG:

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.
• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.
• Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen: Kühlbetrieb: ≥ 8^

INSPEKTION NÄR ENHETEN INTE ANVÄNTS UNDER LÄNGRE TID:

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

SCHALTEN SIE DIE STROMZUFUHR AB und RUFEN Sie unter folgenden Umständen einen autorisierten Händler:

• Ungewöhnliche Geräusche während des Betriebs.
• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.

• Wasser tropft aus dem Innengerät.

• Der Sicherungsautomat schaltet sich häufig ab.
  • Das Stromkabel wird ungewöhnlich warm.

• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

ICKE FUNKTIONSDUGLIGA KRITERIER
