BEDIENUNGSANLEITUNG CU-E15GKE-3 PANASONIC

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

7

ITALIANO 8 \~ 13

Eine unsachgemäße Bedienung infolge Missachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten.

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Vorsicht

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Achtung

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

Vorsicht

Fernbedienung

Für den Betrieb

• Es sollten keine wiederaufl adbaren Ni-Cd-Akkus verwendet werden.
• Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.
• Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.
• Um Fehlfunktionen der Fernbedienung zu vermeiden, sind stets zwei neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.
• Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.
• Um Fehlfunktionen der Fernbedienung zu vermeiden, sind stets zwei neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.
  Um Fehlfunktionen der Fernbedienung zu vermeiden, sind stets zwei neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.

Innengerät

Für die Montage

- Nehmen Sie den Ein- und Ausbau bzw. die Neuinstallation dieses Geräts nicht selbst vor. Eine unsachgemäße Installation kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft. Bitte wenden Sie sich daher an einen Fachhändler bzw. Fachinstallateur.

Für den Betrieb

• Versuchen Sie nicht, den Finger oder andere Gegenstände in die Geräte zu stecken.
• Reparieren Sie das Gerät nicht selbst.

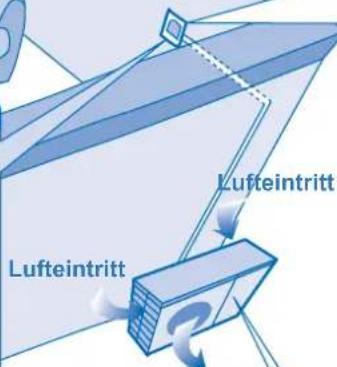

Lufteintritt

Stromversorgung

Für die Montage

- Das Klimagerät muss geerdet und mit einem FI-Schutzschalter versehen werden. Ist dies nicht der Fall, könnte es unter Umständen Stromschläge oder einen Brand verursachen.

Für den Betrieb

• Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.
• Nehmen Sie keine Änderungen am Netzkabel vor.
• Benutzen Sie kein Verlängerungskabel.
• Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.
• Verwenden Sie nur das vorgeschriebene Netzkabel.
• Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.
• Bei Störungen (z. B. verbranntem Geruch) unterbrechen Sie die Spannungsversorgung und wenden Sie sich an Ihren Fachhändler.

Luftaustritt

Achtung

Innengerät

Für die Montage

- Das Gerät darf nicht an Orten installiert werden, wo brennbare oder explosive Gase entweichen können.

• Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.

Für den Betrieb

• Das Klimagerät darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
• Das Klimagerät darf nicht zweckentfremdet werden, etwa zum Frischhalten von Lebensmitteln.
• Keine Verbrennungsgeräte in den Luftstrom des Geräts stellen.
• Halten Sie sich nicht zu lange im kalten Luftstrom auf.
• Lüften Sie den Raum regelmäßig.

Stromversorgung

Für den Betrieb

• Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen oder warten.
• Unterbrechen Sie die Stromversorgung, wenn das Gerät längere Zeit nicht benutzt wird.
• Dieses Klimagerät ist mit einem eigenen Überspannungsschutz versehen. Um Ihr Klimagerät darüber hinaus jedoch gegen häufige und starke Blitzeinschläge zu schützen, sollten Sie die Stromversorgung unterbrechen. Berühren Sie das Klimagerät nicht während einem Gewitter, um die Gefahr von Stromschlägen auszuschließen.

Außengerät

Für die Montage

• Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.

Für den Betrieb

• Legen Sie nichts auf das Innen- oder Außengerät, und setzen Sie sich nicht darauf.
• Achten Sie nach langer Betriebsdauer darauf, dass die Montagekonsole nicht beschädigt ist.

BESTIMMUNGEN UND VORSCHRIFTEN

Dieses Gerät darf von kleinen Kindern oder hilfsbedürftigen Personen nicht ohne Aufsicht verwendet werden. Kleine Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

UMWELTBESTIMMUNGEN

Entsorgung der Batterien

Die Batterien müssen ordnungsgemäß recycelt oder entsorgt werden.

ENTSORGUNG VON ALTGERÄTEN

"Vorschriften für den Endverbraucher" von Klimageräten: Ihr Klimagerät ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gelangen sollten. Die Länder der Europäischen Union (*) verfügen über ein besonderes Sammelsystem für diese Produkte. Versuchen Sie nicht selbst, das System zu zerlegen, da sich dies durch falsche Behandlung von Abfallstoffen schädlich auf Ihre Gesundheit und die Umwelt auswirken könnte. Das Entfernen und Entsorgen von Kältemittel, Öl und anderen Teilen muss durch einen qualifizierten Installateur in Übereinstimmung mit den entsprechenden örtlichen und nationalen Vorschriften erfolgen. Klimageräte müssen in einer speziellen Aufbereitungsanlage dem Recycling, der Wiederverwertung oder der Wiederverwendung zugeführt werden und sollten nicht in die allgemeine Abfallbeseitigung gelangen. Weitere Informationen erhalten Sie von Ihrem Installateur, Ihrem Fachhändler oder den örtlichen Behörden. Entsprechend der nationalen Gesetzgebung kann die nicht vorschriftsmäßige Entsorgung von Abfallprodukten unter Strafe gestellt sein.

*entsprechend der nationalen Gesetze jedes Mitgliedsstaats

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur für die Europäische Union. Wenn Sie dieses Produkt entsorgen möchten, wenden Sie sich bitte an Ihren Installateur, Ihren Fachhändler oder die örtlichen Behörden und erkundigen Sie sich nach der vorschriftsmäßigen Entsorgungsmethode.

BETRIEBSBEREICHE

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen.

Temperatur (°C)		Innen Außen
		*TK *FK *TK *FK
KÜHLEN	Maximum	32 23 43 26
	Minimum	16 11 16 11
HEIZEN	Maximum	30 - 24 18
	Minimum	16 - -5 -6

Wir danken Ihnen für den Kauf Ihres Panasonic

INHALT

SICHERHEITSHINWEISE

2

BESTIMMUNGEN UND VORSCHRIFTEN

3

BEDIENUNG

4\~5

PFLEGE UND REINIGUNG

6

STÖRUNGSSUCHE

7

KURZANLEITUNG

Rückseite

Hinweis:

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

BEDIENUNG

VORBEREITUNGDER FERNBEDIENUNG

Einlegen der Batterien
Nach unten ziehen

Batterien einlegen (AAA oder R03)

- Die Betriebsdauer der Batterien beträgt etwa ein Jahr. Wechseln Sie die Batterien, wenn das Sendesignal oder die Anzeige auf der Fernbedienung schwach sind.

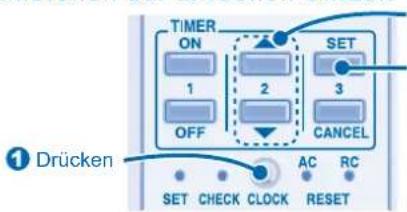

Einstellen der aktuellen Uhrzeit

② Uhrzeit einstellen ③ Bestätigen

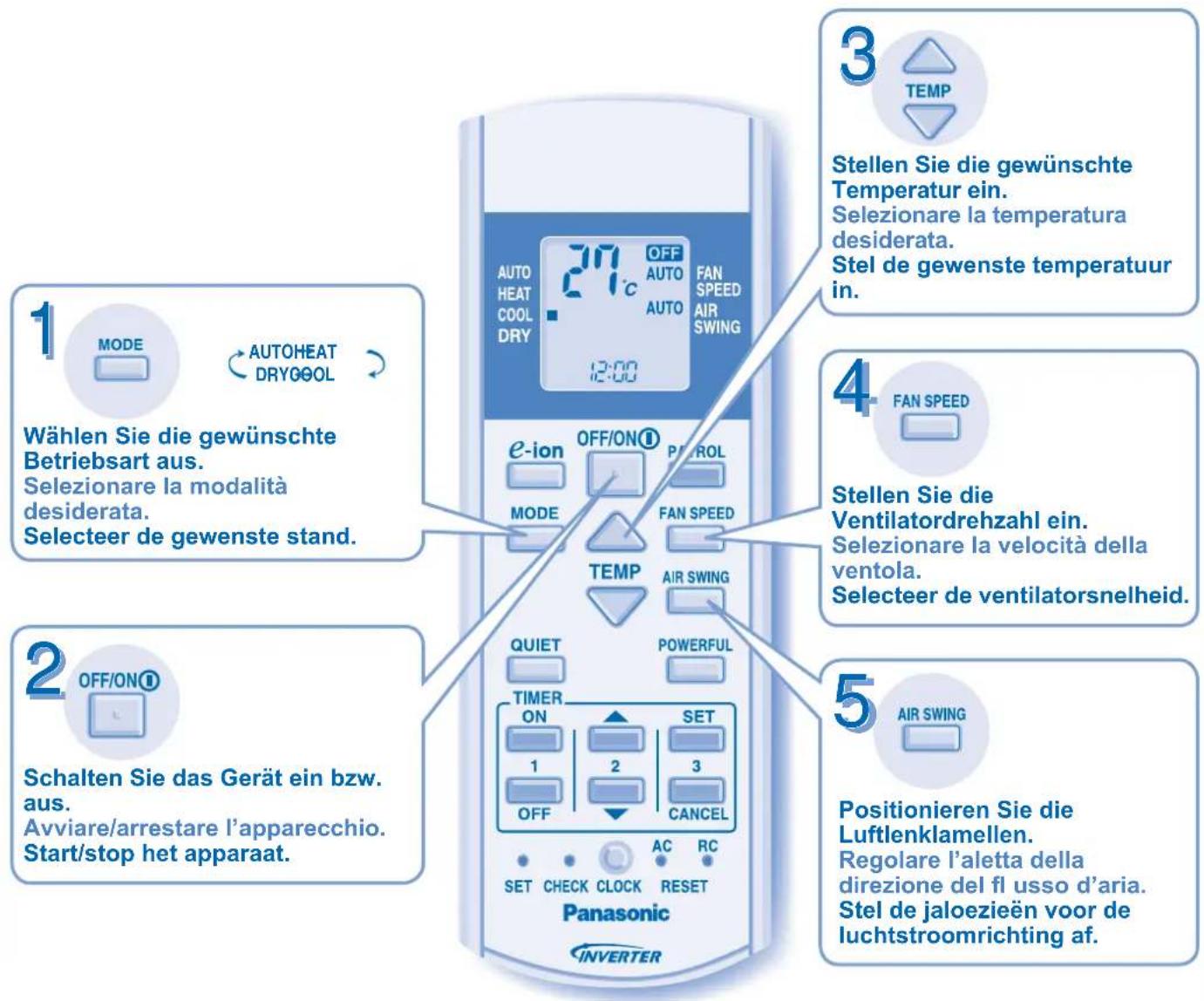

BETRLEBSARTEN

Auswählen Einschalten Temperatur

AUTOHEAT DRYCOOL

einstellen

AUTOMATIKBETRIEB (AUTO)

• Das Gerät wählt die Betriebsart in Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur automatisch.
  • Die Betriebsart wird alle 30 Minuten neu bestimmt. Während die Betriebsart bestimmt wird, blinkt das POWER-Symbol.

HEIZBETRIEB (HEAT)

- Im Heizbetrieb dauert es eine Zeit, bis das Gerät aufgewärmt ist. Während dieser Zeit blinkt das POWER-Symbol.

KÜHLBETRIEB (COOL)

ENTFEUCHTUNGSBETRIEB (DRY)

• In der Betriebsart Entfeuchten läuft der Ventilator mit niedriger Drehzahl, um den Raum sanft zu kühlen.
  • Die Temperatur kann in einem Bereich von 16 bis 30°C eingestellt werden.
• Ein Betreiben des Geräts bei der empfohlenen Temperatur kann helfen, Strom zu sparen. HEIZBETRIEB : 20°C \~ 24°C. KÜHLBETRIEB : 26°C \~ 28°C. ENTFEUCHTUNGSBETRIEB : 1°C bis 2°C niedriger als die Raumtemperatur.

INFRAROT-SENDER

• Stellen Sie sicher, dass sich keine Hindemisse im Übertragungsweg befi nden.
• Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

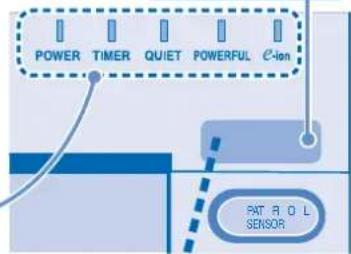

ANZEIGELEISTE

EMPFÄNGER

Maximale Entfernung : 8m

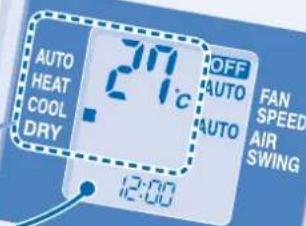

Anzeige auf dem Display

Hinweise:

• Drücken Sie die Taste RC RESET, um die Fernbedienung zurückzusetzen.
  • Die Tasten und AC RESET werden im Normalbetrieb nicht benötigt. SET
• Wenn Sie das Gerät ein- bzw. ausschalten möchten, achten Sie bitte darauf, ob auf dem Display OFF (AUS) angezeigt wird oder nicht. Wenn die Anzeige nicht dem Schaltzustand
  des Geräts entspricht, müssen Sie die Taste zweimal drücken, um das Gerät ein- bzw. auszuschalten.

• Die Luftqualitätsüberwachung (PATROL) arbeitet automatisch,

sobald das Gerät mit der Taste eingeschaltet wird.

EINSTELLEN DER VENTILATORDREHZAHL

- Es stehen 5 Ventilatordrehzahlen sowie die Ventilatorautomatik* zur Verfügung.

* In der Ventilatorautomatik wird die Drehzahl des Innengeräteventilators automatisch an den Betrieb angepasst.

AUSRICHTEN DES LUFTSTROMS

- Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.

- Neben der automatischen vertikalen Luftstromrichtung gibt es 5 Wahlmöglichkeiten.

- Falls die vertikale Schwenkautomatik eingestellt wurde, schwenken die Lamellen automatisch auf/ab.

- Im Heizbetrieb wird die Luft eine Zeit lang horizontal ausgeblasen, danach erst wird sie nach unten geblasen.

- Stellen Sie die Luftlenklamellen für die vertikale Luftstromrichtung nicht manuell ein.

• Die Luftlenklamellen für die horizontale Zuluftrichtung werden von Hand verstellt.

ÜBERWACHUNG DER LUFTQUALITÄT

- Mit dieser als "Patrol" bezeichneten Funktion wird die Qualität der Raumluft durch den Luftqualitätssensor überwacht.

- Bei unzureichender Luftqualität wird der e-ion-Betrieb automatisch gestartet.

LUFTREINIGUNG

- Mit dieser als e-ion bezeichneten Funktion werden negative lonen erzeugt. Staubpartikel werden dadurch angezogen und am positiv geladenen e-ion-Filter abgeschieden.

FLÜSTERBETRIEB

- Diese Funktion sorgt durch Verringerung des Strömungsgeräusches der Luft für einen leisen Gerätebetrieb.

TURBOBETRIEB

- Diese Funktion dient dem raschen Erreichen der gewünschten Raumtemperatur.

- Der Turbobetrieb (POWERFUL) endet automatisch nach 20 Minuten.

PATROL

e-ion

QUIET

POWERFUL

, und

stehen

allen

etriebsarten

zur Verfügung und können durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

PATROL

und

e-ion

bzw.

QUIET

können nicht

POWERFUL

gleichz

eitig

verwe

ndet v

erden.

PATROL

-

e-ion

können auch dann verwendet werden,

wenn das Klimagerät ausgeschaltet ist. Wenn die LED e-ion leuchtet, arbeitet das Gerät in der Ventilatorautomatik, und die Lamellenschwenkautomatik ist aktiviert.

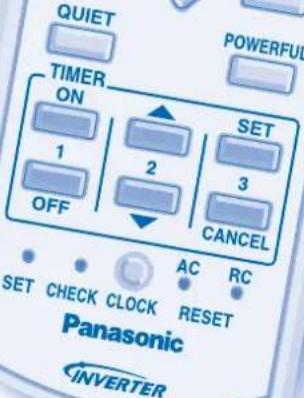

EINSTELLEN DES TIMERS

TIMER

- Mit Hilfe des Timers kann das Klimagerät automatisch zu den eingestellten Zeiten ein- bzw. ausgeschaltet werden.

Stellen Sie die gewünschte Uhrzeit ein.

Bestätigen Sie die Einstellung.

Wählen Sie den Einschalt- bzw. den Ausschalt-Timer aus.

Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste

bzw. dann die Taste

OFF

CANCEL

• Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 30 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.
  • Die Timerfunktion wird täglich ausgeführt.
• Nach einem Stromausfall können durch Drücken der Taste SET die vorherigen Einstellungen wiederhergestellt werden.
• Wenn die Timer-Einstellung gelöscht ist, kann sie durch Drücken der Taste SET wiederhergestellt werden.
  • Die Timerfunktionen richten sich nach der in der Fernbedienung eingestellten Uhrzeit.
• Ein- und Ausschaltzeitpunkt können nach Bedarf eingestellt werden.

Hinweis

• Wenn die Temperatur im Kühlbetrieb 1°C höher oder im Heizbetrieb 2°C niedriger eingestellt wird als die gewünschte Temperatur, kann bis zu 10% Strom gespart werden.
  ■ Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.
  ■ Um die Luftqualitätsüberwachung (PATROL) beim

Einschalten des Geräts mit der Taste

OFF/ON

unterdrücken, ist die Taste drücken.

der Taste

zu

Die Funktion wird durch erneutes 5-sekündiges Drücken der Taste PATROL wieder aktiviert.

• Drücken Sie die Taste CLOCK etwa 5 Sekunden lang, um zwischen der 12-Stunden- und der 24-Stunden-Anzeige zu wechseln.
  ■ Um die Helligkeit der Symbole in der Anzeigenleiste zu verringern, ist die Taste 5 Sekunden lang zu drücken.
  Die Änderung wird durch erneutes 5-sekündiges
  Drücken der Taste wieder aufgehoben.
  ■ Um zur Temperatureinstellung zwischen °C und °F zu wechseln, ist die Taste ca. 10 Sekunden lang zu drücken.

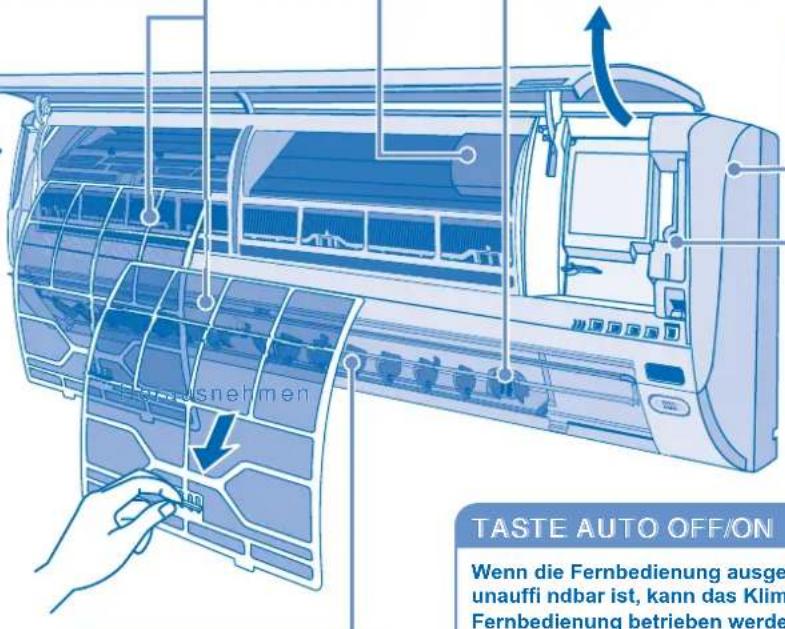

PFLEGE UND REINIGUNG

Unterbrechen Sie vor dem Reinigen die Stromzufuhr

e-ion LUFTREINIGUNGSSYSTEM

Nicht während des Betriebs berühren

e-ion LUFTFILTER

• Reinigen Sie die Luftfi Iter regelmäßig.
• Gehen Sie beim Waschen und Ausspülen der Luftfilter vorsichtig vor, damit die Filteroberfläche nicht beschädigt wird.
• Lassen Sie den Luftfi Iter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.
• Beschädigte Filter sind zu ersetzen.
  Bestellnummer: CWD00K1001 (linker und rechter Filter)

ACTIVE e-ion LEISTUNGSMODUL

ACTIVE e-ion GENERATOR

Mit einem trockenen Wattestäbchen reinigen.

- Es wird empfohlen, den Active e-ion Generator alle 6 Monate zu reinigen.

FRONTABDECKUNG

Zum Entfernen anheben und ziehen. Vorsichtig abwaschen und trocknen.

INNENGERÄT

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

LUFTLENKLAMELLE

TASTE AUTO OFF/ON

Wenn die Fernbedienung ausgefallen oder unauffi ndbar ist, kann das Klimagerät ohne Fernbedienung betrieben werden.

Tätigkeit Betriebsart
Einmal drücken. Automatik
Solange drücken, bis ein Piepton ertönt, dann loslassen.	Kühlbetrieb
Solange drücken, bis ein Piepton ertönt, dann loslassen.Solange drücken, bis zwei Pieptöne ertönen, dann loslassen.	Heizbetrieb

• Zum Abschalten die Taste AUTO OFF/ON erneut drücken.

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).
• Verwenden Sie kein Wasser, das über 40°C warm ist.

Hinweis

■ Um eine optimale Leistung zu erzielen und die Stromaufnahme zu verringern, sind die Filter regelmäßig zu reinigen.
■ Wenden Sie sich für Wartungsinspektionen an Ihren Fachhändler.

STÖRUNGSSUCHE

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Symptom Mögliche Ursache
Aus dem Innengerät tritt Nebel aus.	■ Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.
Während des Betriebs ist das Geräusch fl ießenden Wassers zu hören.	■ Durch das Gerät strömt Kältemittel.
Im Raum herrscht ein eigenartiger Geruch.	■ Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.
Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.	■ Dies dient dazu, Gerüche zu entfernen.
Nach dem Neustart verzögert sich der Betrieb um einige Minuten.	■ Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Außengerät tritt Wasser oder Dampf aus.	■ Auf den Rohren kann Wasser kondensieren oder verdunsten.
Das TIMER-Symbol leuchtet immer.	■ Die Timer-Funktion wird täglich ausgeführt.
Das POWER-Symbol am Innengerät blinkt während des Betriebs, und der Innengeräteventilator steht.	■ Das Gerät befindet sich im Abtaubetrieb, das Eis im Außengerät wird geschmolzen.
Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.	■ Hierdurch wird verhindert, dass kalte Luft austritt.
Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.	■ Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Symptom Zu überprüfen
Das Gerät kühlt bzw. helzt nicht richtig.	Stellen Sie die Temperatur richtig ein.Achten Sie darauf, dass Fenster und Türen geschlossen sind.Reinigen oder ersetzen Sie die Luftfi Iter.Stellen Sie sicher, dass die Lufttein- und -austritte frei sind.
Das Gerät arbeitet laut.	Überprüfen Sie, ob das Gerät schief steht.Schließen Sie das Frontgitter richtig.
Die Fernbedienung funktioniert nicht.	Legen Sie die Batterien richtig ein.Ersetzen Sie schwache Batterien.
Das Gerät funktioniert nicht.	Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.Überprüfen Sie, ob der Timer gestellt wurde.
Das Patrol- oder das e-ion-Symbol leuchtet am Innengerät.	Drücken SiePATROLbzw.e-Ionzwelmal. Wenn das Patrol- oder das e-ion-Symbol immer noch blinkt, wenden Sie sich bitte an Ihren Händler.
Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.	1CHECK-Taste 5 Sekunden lang drücken.TIMERONSET123OFFCANCELABRCHEDT SET CHECK CLOCK2Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen.3CHECK-Taste 5 Sekunden lang drücken, um die Störungssuche zu beenden.Gerät abschalten und Ihrem Fachhändler den Fehlercode mitteilen.Hinweis:Je nach Störung kann das Gerät eventuell eingeschränkt verwendet werden (beim Einschalten ertönen 4 Pieptöne).

LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um das Gerät sorgfältig zu trocknen.
• Unterbrechen Sie die Stromversorgung.
• Entfernen Sie die Batterien aus der Fernbedienung.

KONTROLLEN NACH EINER LÄNGEREN BETRIEBSUNTERBRECHUNG

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.
• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.
• Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:
  Kühlbetrieb: ≥ 8°C Heizbetrieb: ≥ 14°C

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

SCHALTEN SIE DIE STROMZUFUHR AB und RUFEN Sie unter folgenden Umständen einen autorisierten Händler:

• Ungewöhnliche Geräusche während des Betriebs.
• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.
• Wasser tropft aus dem Innengerät.
• Der Sicherungsautomat schaltet sich häufig g ab.
  • Das Stromkabel wird ungewöhnlich warm.
• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

KURZANLEITUNG/GUIDA RAPIDA/SNELLE GIDS

Einzelheiten zum Betrieb siehe auf den Seiten 4 und 5.
