Produkttyp	Dunstabzugshaube
Marke	Amica
Modell	KH 17127 E
Einbauart	Wandmontage
Abmessungen (Breite x Tiefe x Höhe)	ca. 60 cm x 50 cm x 42 cm
Gewicht	ca. 11 kg
Material	Edelstahl
Farbe	Edelstahl
Abluftanschluss Durchmesser	120 mm / 150 mm
Beleuchtung	LED-Leuchte (2 x 1,5 W)
Steuerung	Drucktasten
Anzahl der Stufen	3 Geschwindigkeitsstufen + Intensivstufe
Geräuschpegel (max.)	ca. 65 dB(A)
Energieeffizienzklasse	B
Gesamtanschlusswert	ca. 200 W
Netzspannung	220-240 V ~ 50 Hz
Filter	Metallfettfilter (waschbar)
Zusätzliche Funktionen	Umluft oder Abluft betreibbar; Kohlefilter optional
Reinigungshinweise	Oberflächen mit mildem Reinigungsmittel abwischen; Fettfilter regelmäßig in der Spülmaschine reinigen
Sicherheit	Sicherheitsschalter verhindert versehentliches Einschalten
Ersatzteile	Metallfettfilter und Kohlefilter als Zubehör erhältlich
Reparierbarkeit	Einige Teile wie Lampen und Filter sind vom Benutzer austauschbar

Häufig gestellte Fragen - KH 17127 E AMICA

Wie schließe ich die Dunstabzugshaube an?

Die Dunstabzugshaube muss von einem qualifizierten Elektriker an das Stromnetz angeschlossen werden. Der Anschluss erfolgt über eine Steckdose oder einen Festanschluss. Beachten Sie die Sicherheitshinweise in der Bedienungsanleitung.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja, die Amica KH 17127 E kann sowohl im Abluft- als auch im Umluftbetrieb verwendet werden. Für den Umluftbetrieb benötigen Sie einen optionalen Aktivkohlefilter, der Gerüche neutralisiert.

Wie reinige ich die Fettfilter?

Die Metallfettfilter können entweder von Hand mit mildem Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur gereinigt werden. Achten Sie darauf, dass sie vollständig trocken sind, bevor Sie sie wieder einsetzen.

Welche Lampen werden verwendet und wie tauscht man sie aus?

Die Dunstabzugshaube verwendet LED-Leuchten (2 x 1,5 W). Zum Austausch müssen Sie die Abdeckung vorsichtig abnehmen und die defekte LED durch eine identische ersetzen. Achten Sie auf Kompatibilität.

Warum schaltet sich die Haube von selbst aus?

Mögliche Ursachen sind eine Überhitzungssicherung oder eine Störung im Motor. Überprüfen Sie, ob die Filter sauber sind und die Belüftung frei ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie oft muss der Kohlefilter gewechselt werden?

Der Aktivkohlefilter sollte je nach Nutzungshäufigkeit alle 3 bis 6 Monate ausgetauscht werden. Ein gesättigter Filter kann die Leistung der Haube beeinträchtigen.

Was bedeutet die Intensivstufe?

Die Intensivstufe ist eine Hochleistungsstufe, die für kurze Zeit (ca. 5-10 Minuten) maximale Absaugleistung bietet. Nach Ablauf der Zeit schaltet die Haube automatisch zurück auf die vorherige Stufe.

Kann ich die Haube ohne Abluftschlauch betreiben?

Im Abluftbetrieb benötigen Sie einen geeigneten Abluftschlauch (Durchmesser 120/150 mm) zur Ableitung der Luft nach außen. Im Umluftbetrieb ist kein Schlauch erforderlich, aber es muss ein Kohlefilter verwendet werden.

Welche Wartung ist regelmäßig erforderlich?

Reinigen Sie die Fettfilter alle 2-4 Wochen, wischen Sie die Außenflächen ab und überprüfen Sie die LED-Leuchten auf Funktion. Tauschen Sie ggf. den Kohlefilter aus. Eine regelmäßige Wartung verlängert die Lebensdauer der Dunstabzugshaube.

Was tun, wenn die Haube laut ist?

Überprüfen Sie, ob die Filter richtig eingesetzt sind und nicht verstopft sind. Stellen Sie sicher, dass der Abluftschlauch nicht geknickt ist. Wenn die Geräusche anhalten, könnte ein technisches Problem vorliegen; kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG KH 17127 E AMICA

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Nur so beugen Sie Fehlfunktionen vor und lernen sämtliche Leistungsmerkmale des Gerätes kennen.

Vielen Dank ...

... dass Sie sich für eine Kaminhaube aus unserem Hause entschieden haben. Sie haben damit eine moderne und hochwertige Haube der neuesten Generation erworben.

Diese Haube fügt sich ideal in jedes Küchenumfeld ein. Klares Design, bedienerfreundlicher Komfort, Zuverlässigkeit und pflegeleichte Materialien zeichnen diese Hauben aus.

Die Haube eignet sich sowohl für den Abluft-, als auch für den Umluftbetrieb. Bei Umlufttechnik müssen zusätzlich Kohlefilter eingesetzt werden.

Vor der Montage der Abzugshaube machen Sie sich bitte mit dem Inhalt der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie eine fehlerhafte Montage und Bedienung der Abzugshaube. Bewahren Sie die Anleitung für späteres Nachschlagen auf.

Inhaltsverzeichnis

Wichtige Sicherheitshinweise, bitte beachten!......4

Charakteristik....6

Ausrüstung....6

Nutzungsbedingungen....7

Montage....7

I. Montage der Wandaufhängung....8

1. Montage der Dunstabzugshaube 8

2. Anschluss an das Stromnetz und Funktionskontrolle.... 8

Betriebsarten 9

I. Abluftbetrieb......9

1. Umluftbetrieb....9

2. Lüfterleistung / Geschwindigkeit 9

Bedienung und Wartung......9

I. Benutzungssicherheit 9

1. Bedienung....9

2. Programmfunktion....10

Wartung....10

I. Metallfettfilter....10

1. Aktivkohlefilter (KF 17139 \~ 90cm, KH 17133 \~ 60cm) .....

2. Beleuchtung ...... II

Reinigung und Pflege....12

Hinweise zum Umweltschutz ....12

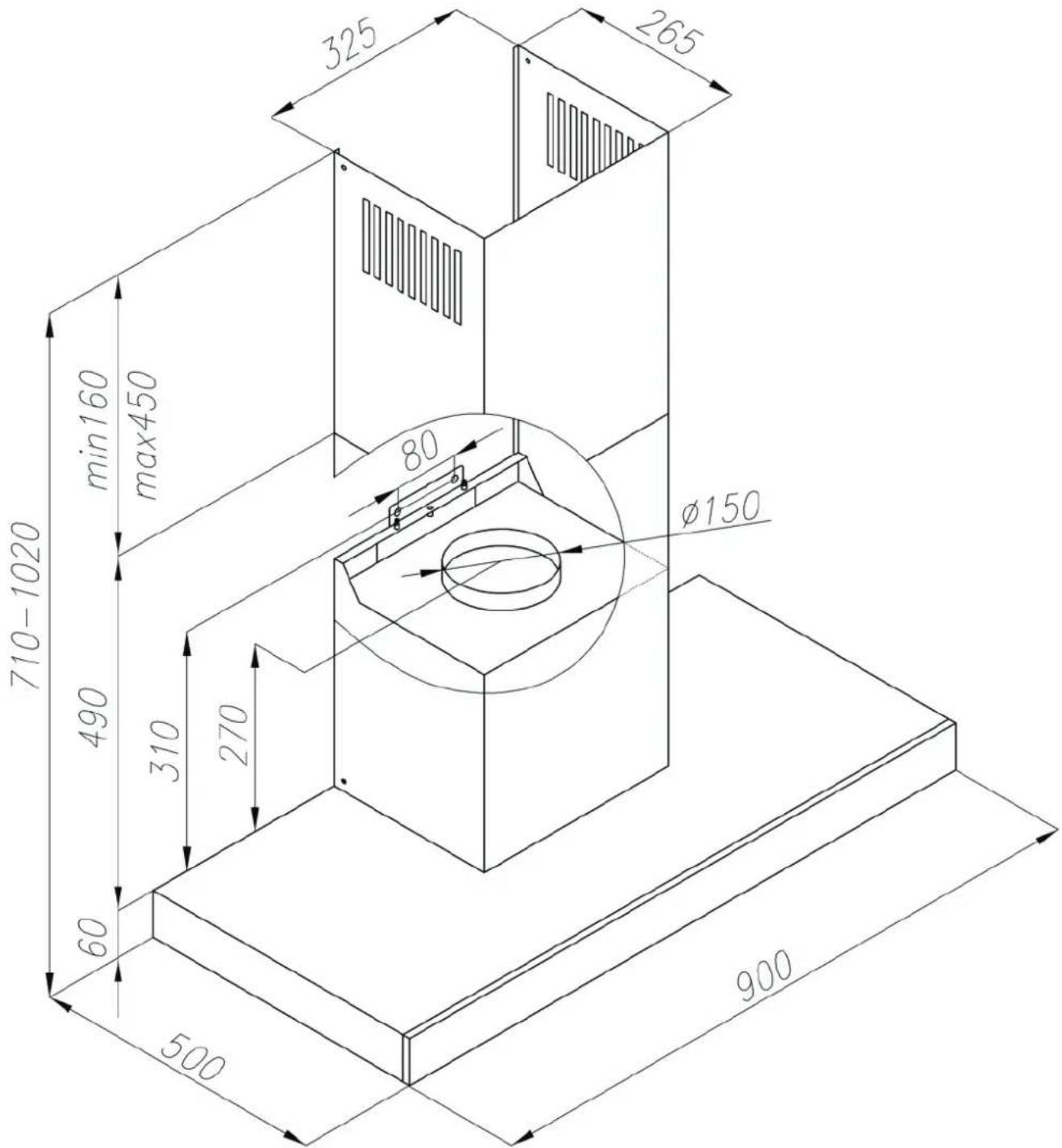

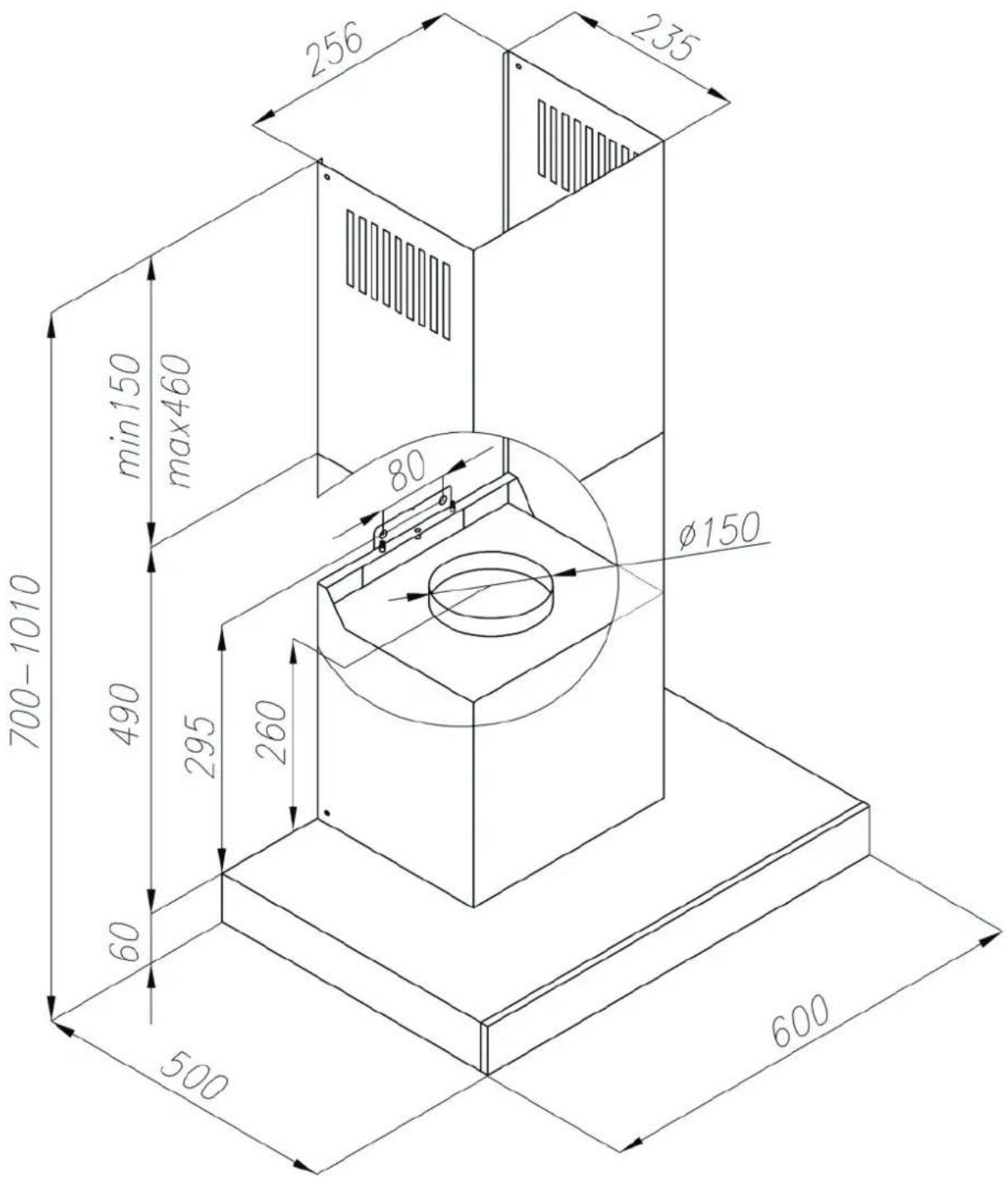

Technische Daten....13

Im Lieferumfang sind zusätzlich enthalten: ein Reduzierstück 150 mm und 120 mm, ein Beutel mit der Bedienungsanleitung und 6 Schrauben zum Zusammenschrauben der Kaminschächte A und B Abb. I, Seite 6 (Schrauben G, H, I und J Abb. 3, Seite 8, Schrauben M und L Abb. 4, Seite 8).

Achtung:

Vor der Montage kaufen Sie vier Dübel entsprechend der Konstruktion/Struktur der Wandfläche, an der Sie die Abzugshaube montieren wollen.

Wichtige Sicherheitshinweise, bitte beachten!

Überprüfen Sie die Verpackung des Gerätes sofort nach Anlieferung auf Transportschäden. Sollten Sie Beschädigungen finden, kontaktieren Sie Ihren Lieferanten. Nehmen Sie niemals ein beschädigtes Gerät in Betrieb!

Dieses Gerät ist ausschließlich zum Ableiten und ggf. zum Filtern von Kochdünsten bestimmt. Das Gerät ist nicht für den industriellen, gewerblichen oder Laborgebrauch bestimmt, sondern nur zur Verwendung im Haushalt. Bei bestimmungswidrigem Gebrauch besteht Gefahr für Leib und Leben durch elektrischen Schlag oder Feuer. Ebenso erlischt der Garantieanspruch.

- Lassen Sie das Gerät niemals während des Betriebs unbeaufsichtigt.

Öffnen Sie niemals das Gehäuse des Gerätes. Es finden sich keinerlei Bedienelemente darin. Überlassen Sie eventuelle Reparaturen einer qualifizierten und von uns autorisierten Fachwerkstatt.

- Um die Gefahr eines elektrischen Schlages zu vermeiden, darf dieses Gerät niemals in feuchten Räumen (z. B. Badezimmer) betrieben werden. Auch darf das Gerät nur innerhalb geschlossener Räume betrieben werden.

- Das Gerät ist ausschließlich für den Betrieb mit einer Netz-Wechselspannung von 230V\~/50Hz vorgesehen. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben. Die Steckdose, an die das Gerät angeschlossen wird, muss jederzeit gut zugänglich sein, damit es im Notfall schnell vom Netz getrennt werden kann.

Lassen Sie vor der Inbetriebnahme durch einen Elektroinstallateur überprüfen, ob der Schutzleiter der elektrischen Hausinstallation ordnungsgemäß angeschlossen ist. Bei fehlerhafter Erdung besteht im Falle einer Fehlfunktion des Gerätes Gefahr für Leib und Leben durch elektrischen Schlag!

- Achten Sie darauf, dass das Netzkabel während des Betriebs niemals nass oder feucht wird, oder beschädigt werden kann.

• Die Montage darf ausschließlich durch entsprechend geschulte und erfahrene Personen ausgeführt werden.

- Hinweis zur Netztrennung : Um das Gerät vom Netz zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen. Daher müssen Sie das Gerät so installieren, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit Sie den Netzstecker in einer Notsituation sofort abziehen können. Um Brandgefahr auszuschließen, müssen Sie den Netzstecker nach jedem Gebrauch des Gerätes grundsätzlich von der Netzsteckdose trennen.

- Fassen Sie das Netzkabel immer am Stecker an. Ziehen Sie nicht am Kabel selbst, und fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann. Stellen Sie weder das Gerät noch andere Geräte auf das Netzkabel und achten Sie darauf, dass es nicht eingeklemmt wird. Machen Sie niemals einen Knoten in das Netzkabel, und binden Sie es nicht mit anderen Kabeln zusammen. Verlegen Sie das Netzkabel so, dass niemand darauf tritt oder darüber stolpert. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit. Sollte es beschädigt sein, wenden Sie sich an unseren Kundendienst, um es zu ersetzen. Berühren Sie niemals ein Netzkabel mit feuchten oder nassen Händen und benutzen Sie niemals ein beschädigtes Netzkabel! Dabei besteht Stromschlaggefahr.

- Vor einen Sturm und/oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte vom Stromnetz.

- Sollten metallische Gegenstände oder Flüssigkeiten in das Gerätegehäuse gelangen, trennen Sie es sofort vom Netz und fragen Sie Ihren Händler um Rat.

- Entfernen Sie vor der ersten Inbetriebnahme alle Papier- oder Plastikverpackungen vom Gerät.

- Sollte sich außen am Gehäuse Klebefolie befinden, entfernen Sie diese restlos, bevor Sie das Gerät in Betrieb nehmen!

Bei der Installation müssen Sie beachten, dass die Abluft nicht in einen Schornstein geleitet werden darf, der für Abgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, benutzt wird. Dies gilt nicht, wenn Sie das Gerät nur im Umluftbetrieb (d.h. ohne Ableitung der Dünste aus dem Raum) verwenden.

Der Mindestabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem untersten Teil der Dunstabzugshaube beträgt 75 cm, wenn die Dunstabzugshaube über einem Gasherd eingebaut wird (65 cm bei Elektroherd). Wenn die Montageanweisung für die jeweilige Kochmulde einen größeren Abstand vorschreibt, ist dieser Abstand zu berücksichtigen.

Bei der Ableitung der Abluft sind behördliche Vorschriften zu beachten.

- Erstickungsgefahr! Wenn das Gerät gleichzeitig mit Geräten betrieben wird, die Gas oder andere Brennstoffen verbrennen, müssen Sie für eine ausreichende Belüftung des Raumes sorgen (gilt nicht, wenn Sie das Gerät nur im Umluftbetrieb verwenden).

- Wenn Sie die Reinigung der Dunstabzugshaube nicht gemäß dieser Bedienungsanleitung vornehmen, besteht Feuergefahr. Wechseln Sie die Filter regelmäßig wie beschrieben.

- Unter der Dunstabzugshaube darf nicht flambiert werden.

- Lassen Sie niemals Kinder mit den Geräten spielen oder etwas in etwaige Öffnungen stecken. Sonst besteht Lebensgefahr durch elektrischen Schlag.

- Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Produkt zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Produkt spielen.

Halten Sie Kinder vom Verpackungsmaterial fern. Verpackungsmaterial ist kein Spielzeug und kann für Kinder gefährlich werden.

Charakteristik

Ihre neue Abzugshaube dient zur Abführung der Kochschwaden. Es ist erforderlich, eine Abzugsleitung einzusetzen (z. B, ein Rohr ∅ 150 bzw. 120mm, nicht länger als 4-5 m), die die Luft nach außen abführt.

Durch Einsetzen eines Aktivkohlefilters kann die Abzugshaube von Abluft auf Umluftbetrieb umgerüstet werden. In diesem Fall ist die Abzugsleitung nach außen nicht notwendig. Empfohlen wird jedoch die Montage für den Abluftbetrieb.

Die Abzugshaube ist ein Elektrogerät in Schutzartausführung Klasse II. Das Gerät verfügt über eine Beleuchtung und der Abzugslüfter kann in 3 Leistungsstufen betrieben werden.

Die Abzugshaube wird fest an der Wand über dem Gas- oder Elektroherd montiert (mind. 65 cm Abstand zu einem Elektroherd bzw. 75 cm zu einem Gasherd).

Ausrüstung

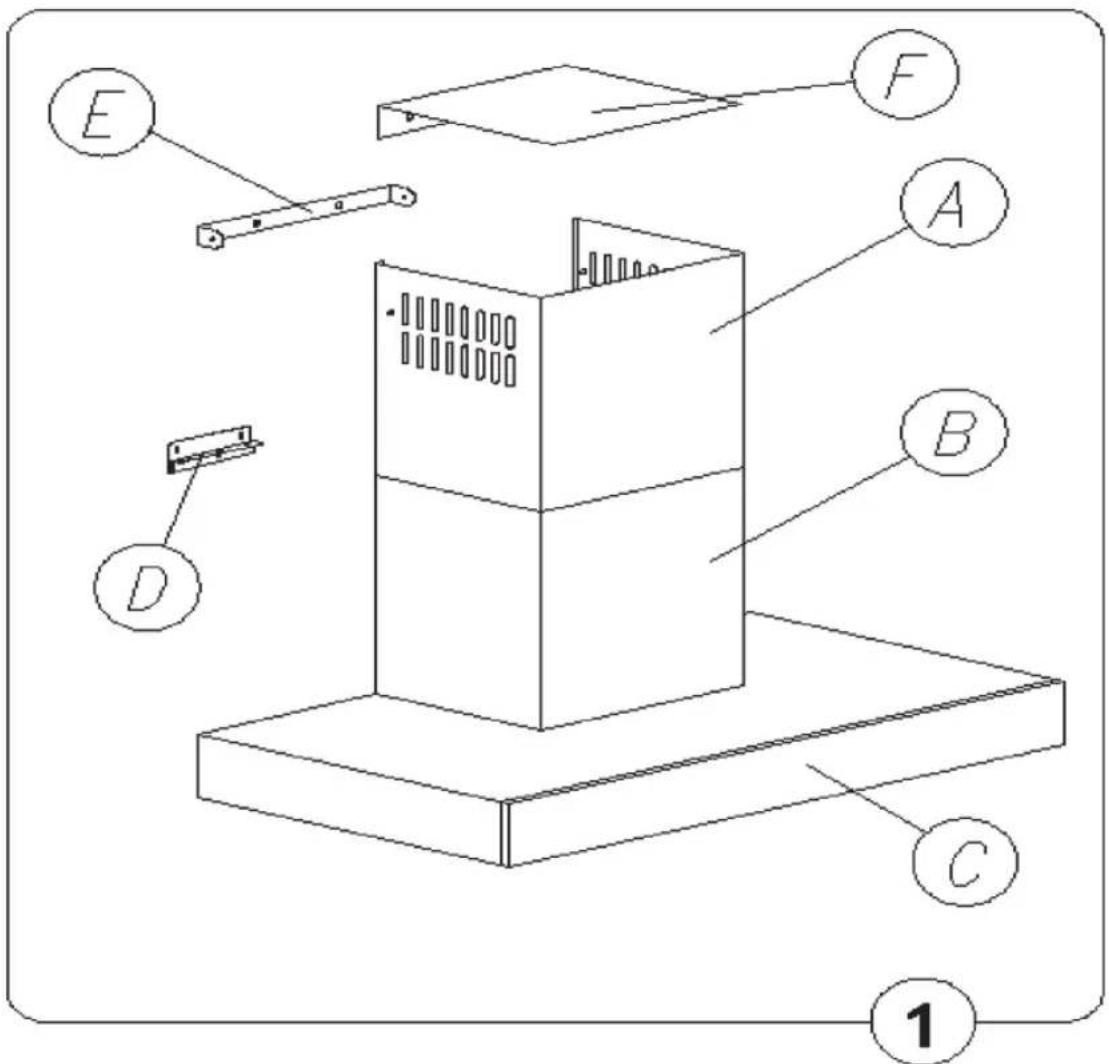

Die Dunstabzugshaube besteht aus den folgenden Elementen (Abb. I):

I. Gerüst der Abzugshaube, Beleuchtung und Lüfter-Komplex - C,
2. oberer Kaminschacht A, unterer Kaminschacht B,
3. Wandhalterung D für die Abzugshaube und Wandhalterung E für den oberen Kaminschacht A,
4. Umlenkblech F für den Luftstrom beim Umluftbetrieb,
5. Montagedübel.

I. Die Haube dient zur Abführung der Kochschwaden nach außen. Das Gerät soll an den entsprechenden Belüftungskanal angeschlossen werden (nicht an betriebsaktive Kamin-, Rauch- oder Abgaskanäle anschließen!).

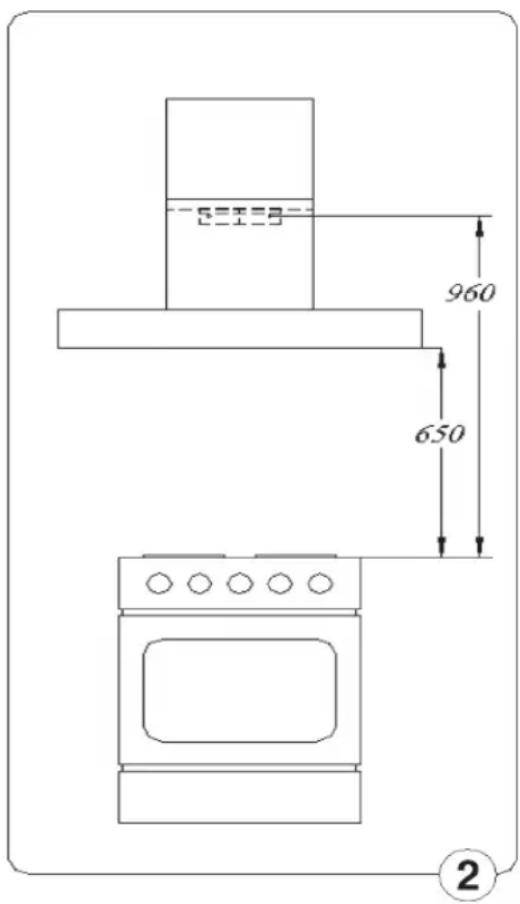

2. Das Gerät ist mindestens 650 mm über einem Elektroherd und 750 mm über einem Gasherd zu montieren.
3. Vermeiden Sie große, offene Flammen unter der Haube. Wenn Sie einen Topf vom Gas nehmen, stellen Sie die Flamme zuvor auf Minimum ein.
4. Gerichte, die Sie mit Fett zubereiten, sollten ständig überwacht werden, da das überhitzte Fett brennbar ist.
5. Die Fettfilter der Haube sollte mindestens alle 2 Monate gereinigt werden. Es besteht Entzündungsgefahr, wenn sie mit Fett gesättigt sind.
6. Vor jeglicher Reinigung, Filteraustausch oder Reparatur, muss das Gerät von der Stromversorgung getrennt werden (den Stecker aus der Steckdose herausziehen).
7. Sollten in dem Raum neben dem Dunstabzug auch andere, nicht mit Strom gespeiste Geräte betrieben werden (z.B. Kraftstofföfen, Durchlauferhitzer, Thermen), muss eine ausreichende Belüftung des Raumes gewährleistet sein. Sicherer Betrieb ist nur dann möglich, wenn bei gleichzeitigem Betrieb der Haube und anderer, luftverbrauchender Verbrennungsgeräte, Unterdruck in ihrer direkten Nähe den Wert von max. 0,004 mB erreicht (dieser Wert gilt nicht beim Umluftbetrieb der Haube).
8. Beim Netzanschluss 230 V muss die Steckdose zunächst von einem Fachmann auf ihre Funktion geprüft werden.

Montage

Die Anbringung der Haube sollte durch zwei Fachtechniker durchgeführt werden. Um die Abzugshaube zu montieren, gehen Sie bitte wie folgt vor:

I. Wandhalterung D auf entsprechender Höhe befestigen (Abb. 1).
2. Gerüst der Abzugshaube C auf der Wandhalterung D anbringen.
3. Die Abzugshaube an den Belüftungskanal anschließen.
4. Die Abzugshaube an das Stromnetz anschließen.
5. Wandhalterung E auf entsprechender Höhe befestigen.
6. Teleskop-Kamin-Blende anbringen.

960 650 ②

1. Montage der Wandaufhängung

a) Zeichnen Sie eine senkrechte Linie an der Wand, die sich in der Mitte des Kochfeldes befinden soll.

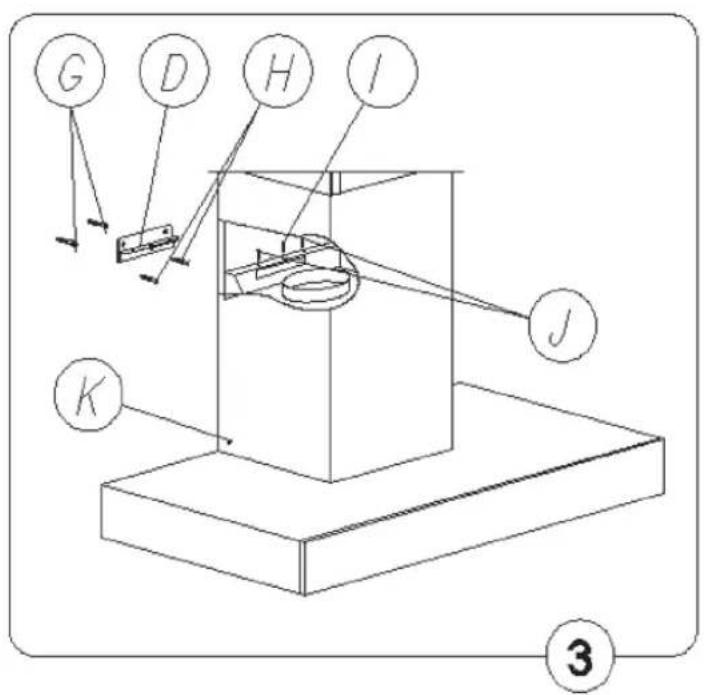

b) Legen Sie die Wandhalterung der Abzugshaube D an die Wand (Abb. 3), symmetrisch nach der Linie. Der Abstand zwischen den Bohrungen für die Wandhalterung D und dem Kochfeld soll mindestens 960 mm betragen. Achten Sie auf waagerechte Positionierung. Markieren Sie den Abstand zwischen den Öffnungen an der Wand.

c) Bohren Sie nun Löcher an den markierten Stellen in die Wand. Bitte achten Sie darauf, dass der Durchmesser der Bohrungen identisch mit der Größe der Dübel ist. Klopfen Sie die Dübel in die Bohrlöcher und befestigen Sie den Wandhalter an der Wand.

2. Montage der Dunstabzugshaube

a) Auf dem Wandhalter (D) die Abzugshaube hängen nd mit den Einstellschrauben (J, Abb. 3) waagerecht positionieren. Mit der Sicherungsschraube (I, Abb. 3) vor dem Herunterrutschen sichern.
b) Wenn die Haube im Abluftbetrieb arbeiten soll, befestigen Sie Rohrleitung, die die Luft in den Belüftungskanal abführt.
c) Auf der Abzugshaube die Teleskopkamin-Schächte A und B anbringen (Abb. I).
d) Das Teil N (Abb.4) auf die gewünschte Höhe schieben und die maximale Position auf der Linie markieren. Teleskopkamin-Blende entfernen.
e) 65 mm von der maximalen Markierung die Wandhalterung E des Oberteils der Blende platzieren (Abb. 4). Den Abstand zwischen den Montageöffnungen markieren und die Wandhalterung befestigen. Falls gewünscht, montieren Sie auch die Luftsteuerung F (Abb. 4) mit denselben Schrauben.
f) Teleskopkamin-Blende wieder anbringen und mit geeigneten Schrauben an Abzugshaube und Obergerüst befestigen.
g) Schließen Sie die Dunstabzugshaube an den Stromkreis.

3. Anschluss an das Stromnetz und Funktionskontrolle

Nach dem Anschluss an das Stromnetz (gemäß der zuvor festgelegten Anforderungen) ist zu kontrollieren, ob die Beleuchtung der Dunstabzugshaube funktioniert und ob der Motor des Gerätes korrekt arbeitet. Nach der Installation der Dunstabzugshaube muss die Steckdose leicht zugänglich sein, um das Gerät jederzeit von Stromnetz trennen zu können.

Betriebsarten

1. Abluftbetrieb

Beim Betrieb der Dunstabzugshaube im Abluftmodus wird die Luft über eine spezielle Rohrleitung aus dem Haus hinaus geleitet. Vor der Inbetriebnahme in diesem Modus sind eventuelle Aktivkohlefilter aus dem Gerät zu entfernen.

Die Dunstabzugshaube muss an die Lüftungsöffnung mit Hilfe eines starren oder flexiblen Rohres mit einem Durchmesser von 120 mm oder 150 mm und entsprechenden Schlauchschellen angeschlossen werden, die im Fachhandel erhältlich sind.

Mit der Montage ist ein qualifizierter Installateur zu beauftragen.

2. Umluftbetrieb

In dieser Betriebsart wird die gefilterte Luft durch Öffnungen von beiden Seiten des unteren Kaminteils in den Raum zurückgeführt. Dabei sind Kohlefilter einzusetzen und es empfiehlt sich zusätzlich die Montage des Umlenkbleches F für den Luftstrom (Abb. I).

3. Lüfterleistung / Geschwindigkeit

Unter normalen Bedingungen und bei geringer Konzentration der Dämpfe empfehlen wir die Anwendung der niedrigen oder mittleren Geschwindigkeit. Die höchste Geschwindigkeit sollte nur bei hoher Konzentration von Dämpfen, z.B. während des Bratens oder Grillens, angewendet werden.

Bedienung und Wartung

1. Benutzungssicherheit

Sämtliche in der vorliegenden Bedienungsanleitung vorgeschriebenen Sicherheitsmaßnahmen müssen unbedingt eingehalten werden!

Fett- und Kohleaktivfilter müssen gemäß den Vorschriften des Herstellers gereinigt oder ausgetauscht werden. Bei intensiver Benutzung (über 4 Stunden pro Tag) reinigen Sie die Filter oder wechseln Sie diese öfter aus.

Lassen Sie die Flamme Ihres Gasherdes nicht offen lodern. Während Sie den Topf vom Gas nehmen, stellen Sie die Flamme auf Minimum ein.

Kontrollieren Sie immer, ob die Flamme nicht größer als der Topfboden ist. Dies kann ungewünschte Energieverluste und gefährliche Wärmekonzentration verursachen. Verwenden Sie die Abzugs-haube nicht für andere Zwecke, als hier vorgesehen.

2. Bedienung

Steuerungspaneel

Der Betrieb der Abzugshaube wird durch Sensor - Touch Tasten (Abb. 5) gesteuert.

Die Digitalanzeige informiert über die Ventilatorgeschwindigkeit der Abzugshaube und/oder • Einschaltung der Zeitschaltuhr (TIMER).

Mit den Tasten „+“ & „-“ steuern Sie die Ventilatorgeschwindigkeit.

Mit der Timer-Taste können Sie die Abzugshaube nach entsprechender, zuvor eingestellter Zeit automatisch ausschalten lassen.

Durch Drücken der Taste „L“ können Sie die Beleuchtung ein- und ausschalten. Um die • Intensität des Lichtes zu dimmen, halten Sie die Taste 2 Sekunden lang gedrückt.

- + 3. ⓣ L

5

3. Programmfunktion

I) Timer: Ihre Abzugshaube bietet Ihnen die Möglichkeit für 1,5 Stunden in 10-minutigen Abständen automatisches Ausschalten des Lüfters zu programmieren. Der Timer wird durch Betätigung der 📋-Taste auf gewünschter Leistungsstufe der Abzugshaube eingeschaltet. Die LED-Anzeige blinkt, ein Punkt informiert, dass das Gerät programmiert werden kann. Drücken Sie die „+“-Taste, denken Sie dabei daran, dass die angezeigte Zahl mit 10 multipliziert wird (z.B.: 1=10min, 2=20min, 3=30min, usw. bis max. 90 min.).

Haben Sie die gewünschte Zeit programmiert, bestätigen Sie die Wahl mit der „-Taste, die LED-Anzeiger blinkt nicht mehr und zeigt die eingestellte Zeit an. Ein blinkender Punkt signalisiert den Zeitablauf bis zum Ausschalten der Abzugshaube.

Wollen Sie die Funktion TIMER ausschalten, drücken Sie die „-Taste erneut.

ACHTUNG: Das Programm speichert immer die letzte Einstellung der Zeitschaltuhr. Sie sollten also die TIMER-Funktion binnen 20 Sekunden einstellen, sonst geht das Gerät automatisch zum Normalbetrieb über.

2) Die Dunstabzugshaube ist zusätzlich mit einer elektronischen Anzeige des Sättigungsgrades und für den Austauschs der Filter ausgerüstet:

• Signalisierung des notwendigen Austauschs des Aktivkohlefilters – Anzeige des Buchstaben „C“ nach ca. 220 Betriebsstunden.
• Signalisierung der notwendigen Reinigung des Aluminiumfilters – Anzeige des Buchstaben „F“ nach ca. 100 Betriebsstunden.

Beide oben genannten Funktionen kollidieren nicht mit dem normalen Betrieb der Dunstabzugshaube, jedoch ist nach ihrer Aktivierung die Ziffer des Ventilatorgangs (von 0 bis 3) bis zur Löschung des angezeigten Buchstabens „C“ bzw. „F“ nicht mehr sichtbar. Die Löschung nach dem

erfolgten Austausch bzw. der Reinigung der Filter erfolgt durch Drücken und Halten der Taste für ca. 10 Sekunden.

3) Die Dunstabzugshaube ist mit einer Steuerungsblockade ausgerichtet, die besonderes hilfreich ist, wenn man die Glasscheibe reinigen möchte.

Um die Steuerungsblockade ein- oder auszuschalten, halten Sie bitte die Timer-Taste 3 Sekunden lang gedrückt.

ACHTUNG: Beim Stromausfall kann der Mikroprozessor abstürzen oder auf Null gesetzt werden und die Befehle von der Tastatur nicht wahrnehmen. In dem Fall sollten sie das Gerät vom Stromnetz trennen und erneut anschließen.

Wartung

Durch die regelmäßige Wartung und Reinigung ist ein guter und fehlerfreier Betrieb sowie eine optimale Lebensdauer des Gerätes gewährleistet. Beim Austausch der Fett- und Kohleaktivfilter sind besonders die Hinweise des Herstellers zu beachten.

1. Metallfettfilter

I. Reinigung.

Beim Normalbetrieb sollten die Fettfilter alle zwei Monate in der Geschirrspülmaschine oder in einem Bad aus sanftem Reinigungsmittel oder flüssiger Seife gereinigt werden.

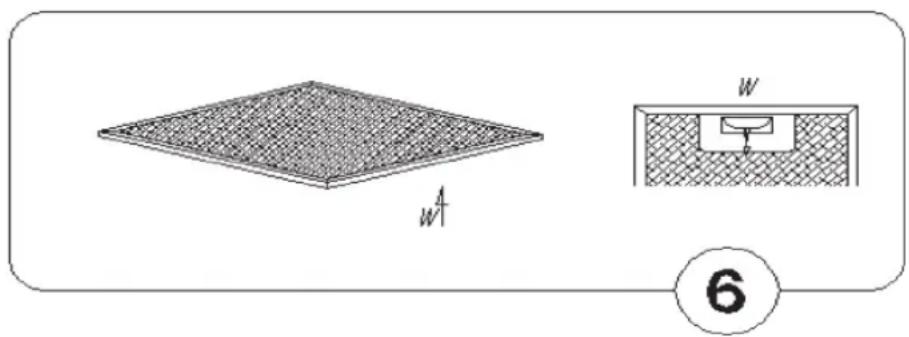

2. Austausch (Abb. 6)

Bei der Demontage der Filter sollten Sie:

a) das untere Schutzgitter nach Freistellung der Schnappsperre entfernen, b) den Metallfettfilter entfernen.

wA w 6

2. Aktivkohlefilter (KF 17133 für KH 17126 E / KF 17139 für KH 17127 E)

I. Funktion

Der Aktivkohlefilter wird nur dann verwendet, wenn die Dunstabzugshaube nicht an die Lüftungsleitung angeschlossen ist (also beim Umluftbetrieb).

Der Aktivkohlefilter besitzt bis zu seiner Sättigung die Fähigkeit der Absorbierung von Gerüchen. Darüber hinaus kann er weder ausgewaschen noch regeneriert werden und muss mindestens alle 2 Monate ausgetauscht werden, bei sehr intensiver Nutzung auch häufiger.

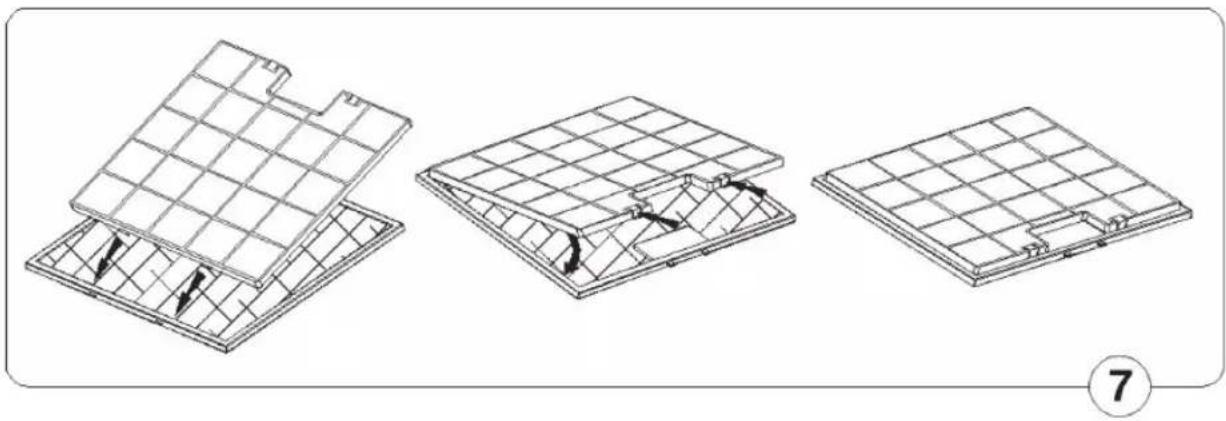

2. Austausch (Abb. 7)

a) Vorderblende öffnen.
b) Metallfettfilter abnehmen.
c) In den inneren Spalten des Fettfilterrahmens die unteren Halterungen des Aktivkohlefilters einsetzen.

d) Den oberen Teil des Aktivkohlefilters an den Fettfilter bis zum Moment der Blockierung der Schnappverschlüsse andrücken.
e) Den Metallfettfilter erneut einsetzen.
f) Die Vorderblende schließen.

Die Beleuchtung besteht aus 2 Halogenlampen mit einer Leistung von je 20 W. Beim Austausch des Leuchtmittels gehen Sie bitte wie folgt vor:

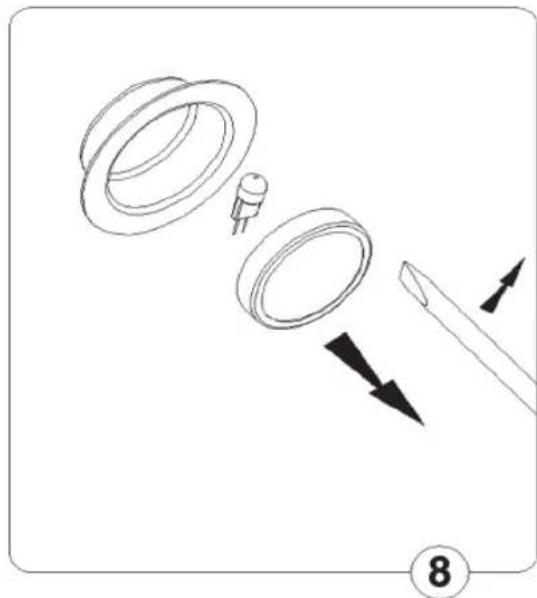

a) Den Ring um das Halogenglas (Abb. 8) mit einem Schraubendreher oder einem anderen flachen Werkzeug heben und herausziehen (den Ring vorsichtig halten).
b) Das Leuchtmittel mit Hilfe eines Stück Papiers bzw. eines Tuches auswechseln.
c) Dann in der umgekehrten Reihenfolge den Ring mit dem Glas wieder anbringen.

Achtung: beim Austauschen dürfen die Halogenleuchtmittel nicht mit ungeschützten Händen berührt werden!

Reinigung und Pflege

1. Bevor Sie die Reinigung beginnen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose. War das Gerät vor kurzem noch in Betrieb, warten Sie dessen Abkühlung ab.
2. Wir empfehlen Ihnen, während der Reinigung Handschuhe zu tragen, da Sie sich an evtl. vorhandenen scharfen Kanten der Dunstabzugshaube verletzen könnten.
3. Der Metallfettfilter sollte einmal pro Monat gereinigt werden. Dazu verwenden Sie entweder einen speziellen Filterreiniger, heißes Seifenwasser oder reinigen ihn in der Spülmaschine bei 60°C. Wenn der Filter einige Male in der Spülmaschine gereinigt wurde, kann es zu Verfärbungen des Metalls kommen. Dies ist ganz normal, deswegen müssen Sie den Filter keineswegs auswechseln.
4. Reinigen Sie die Gehäuseoberfläche wenn nötig mit einem milden Reinigungsmittel und einem weichen Tuch, um Verkratzungen vorzubeugen. Schwämme, direkter Wasserstrahl, Lösungsmittel, Alkohol, Ätzmittel sowie harte, raue Tücher sind zu vermeiden!
5. Vermeiden Sie auf jeden Fall den Kontakt von Feuchtigkeit mit den elektrischen Bauteilen des Gerätes.

Hinweise zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Technische Daten

	KH 17126 E KH 17127 E
Versorgungsspannung AC 230V 50Hz
Motor des Lüfters I
Beleuchtung Halogenlampen 2x20W
Fettfilter 2 3
Leistungsstufen / Geschwindigkeit 3
Breite [cm] 60 90
Tiefe [cm] 50
Höhe [cm]	70,0 - 101,0	71,0 - 102,0
Ausgang [ø mm] 150 bzw. 120
Leistungswert [m 3/h]	650
Stromaufnahme [W]	180
Betriebgeräusch [dBA]	max. 54
Betriebsart	Abluft bzw. Umluft
Farbe	Edelstahl INOX matt

Einbauzeichnung

KH 17127 E

325 265 min160 max450 80 φ150 710-1020 490 310 270 60 500 900

Einbauzeichnung

KH 17126 E

256 235 min150 max460 80 φ150 700-1010 490 295 260 60 500 600

© 2010 Copyright Amica International GmbH

Diese Anleitung ist urheberrechtsgeschützt. Alle Rechte vorbehalten.

Weder die Anleitung als Ganzes, noch Auszüge daraus dürfen ohne unsere vorherige, schriftliche

Zustimmung reproduziert werden.

Amica International GmbH

59387 Ascheberg

Deutschland

Irrtümer und Änderungen der Technischen Eigenschaften vorbehalten.
