BEDIENUNGSANLEITUNG KH 17176 E AMICA

Sie sind jetzt Benutzer der Abzugshaube neuester Generation - Swing - Typ KH 17176 E, KH 17177 E.

Diese Abzugshaube wurde konzipiert und ausgeführt um Ihren Erwartungen entgegenzukommen und wird sicherlich ein Element Ihrer modern ausgestatteten Küche bilden. Die hier angewandten Konstruktionslösungen und neuesten Produktionstechnologien gewährleisten dem Gerät hohe Funktionalität und schönes Aussehen.

Vor der Montage der Abzugshaube machen Sie sich bitte mit dem Inhalt der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie eine fehlerhafte Montage und Bedienung der Abzugshaube.

Wir wünschen Ihnen volle Zufriedenheit: mit dem Gerät unserer Firma haben Sie eine gute Wahl getroffen

INHALTSVERZEICHNIS
I Charakteristik		3
II Ausstattung		3
III Technische Daten		4
IV Betriebsbedingungen		5
V Montage		5
1. Montage der Wandhalterung		6
2. Montage der Abzugshaube		6
3. Netzanschluss und Betriebskontrolle		7
	4. Betriebsart	7
	4.1. Abluftbetrieb	7
	4.2. Umluftbetrieb	7
4.3 Lüfterleistung / Geschwindigkeit		7
VI Bedienung und Wartung		8
1. Sicherheit beim Betrieb der Haube		8
	2. Bedienung	8
	2.1. Steuerpult	8
	2.2. Programmfunktion	9
	3. Wartung	9
	3.1. Metallfettfilter	9
	3.2. Kohleaktivfilter	10
	3.3. Beleuchtung	10
	3.4. Reinigung	11
Notizen		13

Im Lieferumfang sind zusätzlich enthalten: ein Reduzierstück 150 mm und 120 mm, ein Beutel mit der Bedienungsanleitung und 4 Schrauben (Schrauben G und H Abb. 3 Seite 6).

Achtung:

Vor der Montage kaufen Sie vier Bolzen /Dübel entsprechend der Konstruktion der Decke, an der Sie die Abzugshaube montieren wollen.

I. Charakteristik

Die Abzugshauben Blade Black 60 und Blade White - KH 17176 E oder KH 17177 E - dienen zur Abführung der Kochschwaden. Es ist erforderlich, eine Abzugsleitung einzusetzen (z. B, ein Rohr ∅ 150 bzw. 120mm, nicht länger als 4-5 m), die die Luft nach außen abführt.

Durch Einsetzen eines Aktivkohlefilters kann die Abzugshaube von Abluft auf Umluftbetrieb umgerüstet werden. In diesem Fall ist die Abzugsleitung nach außen nicht notwendig. Die Montage für den Abluftbetrieb wird empfohlen.

Die Abzugshaube ist ein Elektrogerät in Schutzartausführung Klasse II. Das Gerät hat eine Beleuchtung und kann in 4 Leistungsstufen betrieben werden.

Die Abzugshaube wird fest an der Wand über dem Gas- oder Elektroherd montiert (mind. 45 cm Abstand zu einem Elektroherd bzw. 50 cm zu einem Gasherd).

II. Ausrüstung

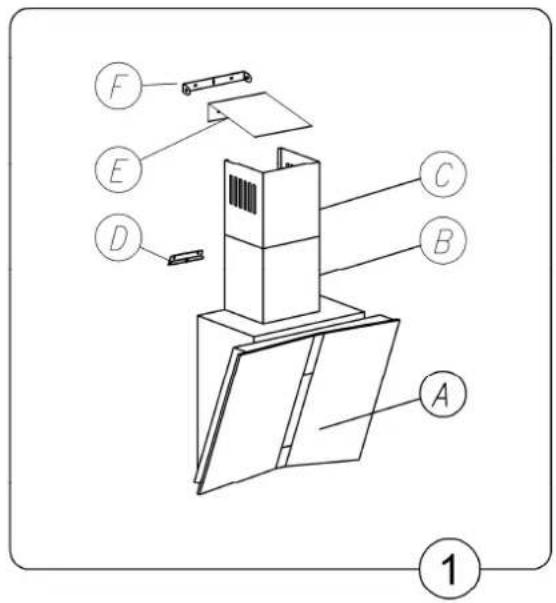

Die Dunstabzugshaube besteht aus den folgenden Elementen (Abb. 1):

1. Gerüst der Abzugshaube mit Glas - A, B Beleuchtung und Lüfter-Komplex,
2. unter Teleskopkaminschacht - C,
3. oberer Teleskopkaminschacht - D,
4. Wandhalter für die Abzugshaube - D,
5. Umlenkblech für Luftstrom beim Umluftbetrieb E,
6. Wandhalterung für den oberen Kaminschacht F
7. Montagedübel.

Die Haube wird durch das Anheben der unteren Scheibe geöffnet, am Besten mit zwei Händen in Höhe der Halogenbeleuchtung.

Die Haube besitzt einen Gashebel, der das Gewicht der unteren Scheibe nach dem Öffnen trägt. Dieser Zustand dient zur Reinigung der Metallfettfilter und zum Auswechseln der Kassettenkohlefiltermatte (beim Umluftbetrieb), danach ist die Glasscheibe wieder zu schließen.

Die untere Glasscheibe bleibt während des Betrieb geschlossen, da der Dunsteinzug in der Spalte zwischen den beiden Glasscheiben stattfindet. Die Glasscheibe kann aber auch während des Betriebs geöffnet bleiben.

min. 650 ②

III. Technische Daten
Charakteristisches	Typ
	KH 17176 E	KH 17177 E
Versorgungsspannung AC 230V 50Hz
Motor des Lüfters 1
Beleuchtung	LED
Fettfilter	1
Leistungsstufen / Geschwindigkeit 4
Breite [cm] 60 60
Tiefe [cm] 46 46
Höhe [cm] 115-150 115-150
Ausgang [ø mm] 150 bzw. 120
Leistungswert [m ^3 /h]	max.
Stromaufnahme [W] 206
Betriebgeräusch [dBA] max. 57
Netto 22,5 kg 22,5 kg
Betriebsart	Abluft bzw. Umluft
Farbe	Edelstahl INOX matt

2x3

800

IV. Nutzungsbedingungen

1. Die Haube dient zur Abführung der Kochschwaden nach außen. Das Gerät soll an den entsprechenden Belüftungskanal angeschlossen werden (nicht an die betriebsaktiven Kamin-, Rauch- oder Abgaskanäle anschließen).

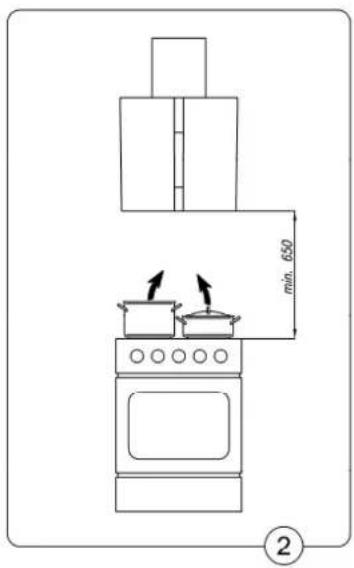

2. Das Gerät ist mindestens 650 mm über der Elektroherd und 700 mm über dem Gasherd zu montieren.

3. Vermeiden Sie große, offene Flammen unter der Haube. Während Sie den Topf vom Gas nehmen, stellen Sie die Flamme auf Minimum ein.

4. Gerichte, die Sie mit Fett zubereiten, sollten ständig überwacht werden, da das überhitzte Fett brennbar ist.

5. Die Fettfilter der Haube sollten mindestens alle 2 Monate gereinigt werden. Es besteht Entzündungsgefahr, wenn sie mit Fett gesättigt sind.

6. Vor jeglicher Reinigung, Filteraustausch oder Reparatur, sollte das Gerät von der Stromversorgung getrennt werden (den Stecker aus der Steckdose herausziehen).

7. Sollten in dem Raum neben dem Dunstabzug auch andere, nicht mit Strom gespeiste Geräte betrieben werden (z.B. Kraftstofföfen, Durchlauferhitzer, Thermen), muss eine ausreichende Belüftung des Raumes gewährleistet sein. Sicherer Betrieb ist nur dann möglich, wenn bei gleichzeitigem Betrieb der Haube und anderer, luftverbrauchender Verbrennungsgeräte, Unterdruck in ihrer direkten Nähe den Wert von max. 0,004 mB erreicht (dieser Wert gilt nicht beim Umluftbetrieb der Haube).

8. Beim Netzanschluss 230 V muss die Steckdose auf ihre Funktion geprüft werden.

V. Montage

Die Anbringung der Haube sollte durch zwei Fachtechniker durchgeführt werden.

Um die Abzugshaube zu montieren, gehen Sie bitte wie folgt vor:

1. Zuerst markieren Sie an der Wand die Bohrunglöcher mit einer Schablone.

2. Markieren Sie bitte den minimalen Abstand zwischen einer Kochplatte und der Dunstabzugshaube.

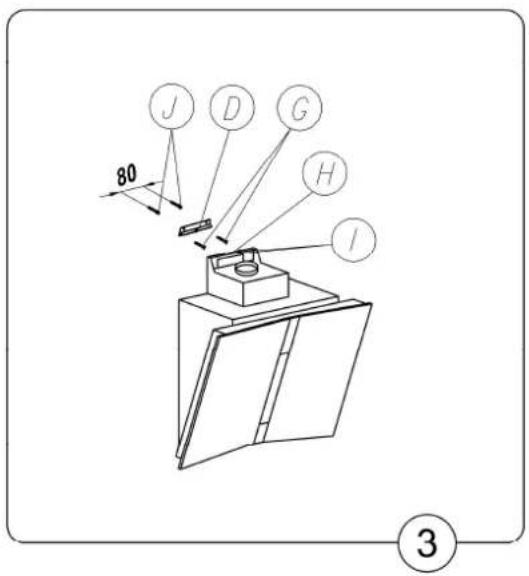

3. Bohren Sie Löcher in die Wand und stecken Sie anschließend die Dübeln hinein. (Abb.3 Pos. G und H)

4. Hängen Sie nun den Haubenkörper ein (Abb. 1, A)

5. Schließen Sie die Dunstabzugshaube am Abluftrohr an.

6. Schließen Sie die Dunstabzugshaube an den Stromkreis.

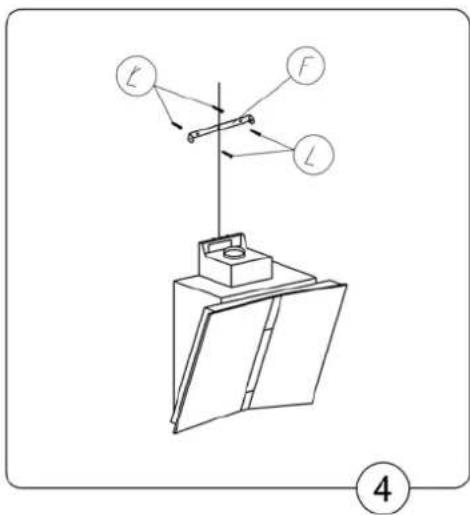

7. Bitte montieren Sie die obere Wandhalterung auf eine entsprechende Höhe (Abb. 1 Pos. F).

8. Montieren Sie die Teleskopschächte (Abb. 1 Pos. B und C)

1. Montage der Abzugshaube

a) Markieren Sie eine senkrechte Linie an der Wand, die sich in der Mitte der Kochplatte befinden soll.

b) Legen Sie bitte die Papierschablone an die Wand und zentrieren sie die zu der senkrechten Linie. Achten Sie darauf, dass der Abstand zwischen der Lochern und der Kochplatte 980 mm beträgt. Halten Sie bitte die Papierschablone möglichst waagerecht und markieren Sie an der Wand den Abstand der Montagelöcher.

c) Bohren Sie bitte die markierten Löcher mit einem Bohrer in die Wand. Bitte achten Sie darauf, dass die Größe der Bohrungen identisch mit der Größe der Dübel ist. (Abb.3 Pos. G und H). Klopfen Sie die Dübeln in die Bohrlöcher und schrauben Sie die Schrauben hinein.

d) Wenn die Dunstabzugshaube im Abluftbetrieb arbeiten wird, schließen Sie diese an ein entsprechendes Abluftrohr an, welches an einem Abluftkanal befestigt ist.

e) Wenn die Dunstabzugshaube im Umluftbetrieb arbeitet, dann montieren Sie zusammen mit der Wandhalterung (Abb. 1 Pos. F) ein Umlenkblech für den Luftstrom (Abb. 1 Pos. E). Die Luft, die durch den Kohlefilter gegangen ist und gesäubert ist wird zu dem Umlenkblech weitergeleitet. Dieses Umlenkblech hat die Aufgabe die Luft zu den Öffnungen auf beiden Seiten des oberen Schachtes zu leiten.

f) Bitte montieren Sie auf entsprechender Höhe die Wandhalterung (Abb. 1 Pos. F)

g) Auf der Dunstabzugshaube montieren Sie beide Teleskopschächte. (Abb. 1, Pos. B und C) und schieben Sie diese auf entsprechender Höhe.

h) Befestigen Sie mit den Schrauben den oberen Teleskopschacht (Abb. 1 Pos. C) an der Wandhalterung (Abb. 1 Pos. F)

i) Schließen Sie die Dunstabzugshaube an den Stromkreis.

2. Anschluss an das Stromnetz und Funktionskontrolle

Nach dem Anschluss an das Stromnetz (gemäß der zuvor festgelegten Anforderungen) ist zu kontrollieren, ob die Beleuchtung der Dunstabzugshaube funktioniert und ob der Motor des Gerätes korrekt arbeitet. Nach der Installation der Dunstabzugshaube muss die Steckdose leicht zugänglich sein, um das Gerät jederzeit von Stromnetz trennen zu können.

3. Einstellung des Arbeitsmodus der Küchendunstabzugshaube.

3.1 Einstellung des Abluftmodus des Gerätes.

Während der Arbeit der Dunstabzugshaube im Abluftmodus wird die Luft über eine spezielle Leitung aus dem Haus hinaus geleitet. Vor der Inbetriebnahme dieses Modus sind eventuelle Aktivkohlefilter aus dem Gerät zu entfernen.

Die Dunstabzugshaube muss an die Lüftungsöffnung mit Hilfe einer steifen oder elastischen Leitung mit einem Durchmesser von 120 mm oder 150 mm und entsprechender Klemmen angeschlossen werden, die in Geschäften mit Installationsmaterialien erhältlich sind.

Mit dem Anschluss ist ein qualifizierter Installateur zu beauftragen.

3.2 Einstellung des Arbeitsmodus als Geruchsabsorbierer (Umluftmodus)

In diesem Modus kehrt die gefilterte Luft über die auf beiden Seiten des oberen Kaminschachts angebrachten Öffnungen in den Raum zurück. Bei dieser Einstellung ist der Aktivkohlefilter zu installieren. Zusätzlich wird die Montage des Umlenkbleches für den Luftstrom empfohlen.

3.3 Geschwindigkeit des Ventilators

Unter normalen Bedingungen und bei geringer Konzentration der Dämpfe wird die Anwendung der geringen und mittleren Geschwindigkeit empfohlen. Die höchste Geschwindigkeit sollte nur bei hoher Konzentration von Dämpfen, z.B. während des Bratens oder Grillens, angewendet werden.

1. Benutzungssicherheit

Sämtliche in der vorliegenden Bedienungsanleitung vorgeschriebenen Sicherheitsmaßnahmen müssen unbedingt eingehalten werden!

Fett- und Kohleaktivfilter müssen gemäß den Vorschriften des Herstellers gereinigt oder ausgetauscht werden. Bei intensiver Benutzung (über 4 Stunden pro Tag) reinigen Sie die Filter oder wechseln Sie diese öfter aus.

Lassen Sie die Flamme Ihres Gasherdes nicht offen. Während Sie den Topf vom Gas nehmen, stellen Sie die Flamme auf Minimum ein.

Kontrollieren Sie immer, ob die Flamme nicht größer als der Topfboden ist. Dies kann ungewünschte Energieverluste und gefährliche Wärmekonzentration verursachen. Verwenden Sie die Abzugshaube nicht für andere Zwecke, als vorgesehen.

2. Bedienung

2.1 Steuerungspaneel (Abb. 5)

Der Betrieb der Abzugshaube wird durch Sensor-Touch Tasten (Abb.5) gesteuert.

- Die Tasten "-" und "+" dienen zur Regulierung der Ventilatorgeschwindigkeit im

VI. Bedienung und Wartung

Bereich zwischen 1 und 4.

- Die Taste „“ - dient zu Programmierung der Nachlaufautomatik die, die Dunstabzugshaube nach Max. 90 Min ausschalten kann.

- "L" - Beleuchtung Ein/Aus. Durch Betätigen der Taste kann man das Licht einschalten oder ausschalten, um die Heiligkeit des Lichtes zu dimmen, halten Sie die Taste 2 Sekunden gedruckt.

- + 3. ⓣ L ⑤

2.2. Programmfunktion.

a). Timer: Bei der Abzugshaube KH 17176 E und KH 17177 E, haben Sie die Möglichkeit die automatische Ausschaltfunktion des Lüfters für 1,5 Stunden in 10-minutigen Abständen zu programmieren. Der Timer wird durch Betätigung der „-Taste auf der gewünschten Leistungsstufe der Abzugshaube eingeschaltet. Die LED-Anzeige blinkt, ein Punkt informiert, dass das Gerät programmiert werden kann. Drücken Sie die "+"-Taste, denken Sie dabei daran, dass die angezeigte Zahl sich durch 10 multipliziert (z.B.: 1=10Min, 2=20Min, 3=30Min usw. Max. 90 min).

Haben Sie die gewünschte Zeit programmiert, bestätigen Sie die Wahl mit der "●"-Taste, LED-Anzeige blinkt nicht mehr und zeigt die eingestellte Zeit an. Blinkender Punkt signalisiert Zeitablauf bis Ausschalten der Abzugshaube. Wollen Sie die Funktion TIMER ausschalten, drücken Sie die "●"-Taste wieder.

ACHTUNG: Das Programm speichert immer die letzte Einstellung der Zeitschaltuhr. Sie sollten also die TIMER – Funktion binnen 20 Sekunden einstellen, sonst geht das Gerät automatisch auf Normalbetrieb über.

b). Die Dunstabzugshaube ist ausgerichtet mit einer Steuerungsblockade, die besonderes hilft, wenn man die Glasscheibe reinigen möchte. - Um die Steuerungsblockade ein- oder auszuschalten, halten Sie bitte die Timer Taste durch 3 Sek.

Beim Stromausfall kann der Mikroprozessor abstürzen oder auf Null gesetzt werden und die Befehle von der Tastatur nicht wahrnehmen. In dem Fall sollten sie das Gerät vom Stromnetz trennen und für den Kaltstart erneut anschließen.

Standby-Funktion

Das Display ist mit einer Standby-Funktion ausgestattet. Wenn die Haube nicht in Betrieb ist, geht sie nach ein paar Sekunden in den energiesparenden Standby-Modus. Dieser Modus wird im Display nur mit einem Punkt angezeigt. Um das Display für die Bedienung wieder zu aktivieren, streichen Sie mit dem Finger einfach über diesen Punkt, die Anzeige leuchtet wieder auf.

Die Elektronik des Gerätes ist mit einer Schnellsicherung des Typs 250V – 2A (Glasschmelzsicherung 5x20) gesichert. Während eines kurzzeitigen Spannungsabfalls im Stromnetz kann das Mikroprozessorsystem gelöscht werden oder abstürzen und keine Eingaben über die Tastatur mehr annehmen. In diesem Falle ist das Gerät vom Stromnetz zu trennen und erneut einzuschalten, um einen Systemreset auszuführen.

3. Wartung

Durch die regelmäßige Wartung und Reinigung ist ein guter und fehlerfreier Betrieb und eine optimale Lebensdauer des Gerätes gewährleistet. Beim Austausch der Fett- und Kohleaktivfilter sind besonders Hinweise des Herstellers zu beachten.

3.1 Metallfettfilter

1. Reinigung.

Beim Normalbetrieb

sollten die Fettfilter alle zwei

Monate in der

Geschirrspülmaschine oder in einem Bad aus sanftem Reinigungsmittel oder flüssiger Seife gereinigt werden.

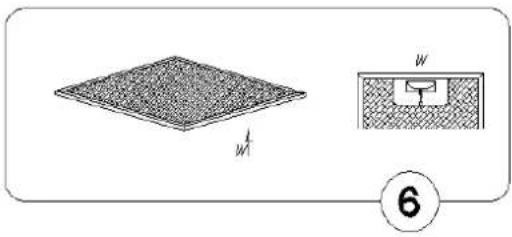

1. Austausch (Abb. 6).

Bei der Demontage der Filter sollten Sie:

a) unteres Schutzgitter nach Freistellung der Schnappsperre entfernen, b) Metallfettfilter entfernen.

Der Aktivkohlefilter wird nur dann angewendet, wenn die Dunstabzugshaube nicht an die Lüftungsleitung angeschlossen ist. (beim Umluftbetrieb)

Der Aktivkohlefilter besitzt bis zu seiner Sättigung die Fähigkeit der Absorbierung von Gerüchen. Darüber hinaus kann er weder ausgewaschen noch regeneriert werden und muss mindestens alle 2 Monate ausgetauscht werden, bei sehr intensiver Nutzung auch häufiger.

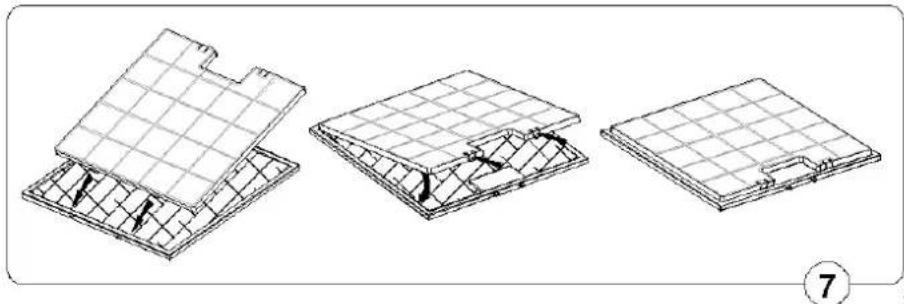

1. Austausch (Abb. 7)

a) Vorderblende öffnen.
b) Metallfettfilter abnehmen.

c) In den inneren Spalten des Fettfilterrahmens die unteren Halterungen des Aktivkohlefilters einsetzen.
d) Den oberen Teil des Aktivkohlefilters an den Fettfilter bis zum Moment der Blockierung der Schnappverschlüsse andrücken.
e) Den Metallfettfilter erneut einsetzen.
f) Die Vorderblende schließen.

3.3. Beleuchtung

Glas wieder anbringen.

Die Beleuchtung bilden 2 LED 3 W.

Beim Austausch des LED gehen Sie bitte wie folgt vor:

a) Beim Austausch des LED gehen Sie bitte wie folgt vor:
abschrauben (Abb.8) mit einem Schraubendreher oder einem anderen flachen Werkzeug heben zwei schraube und herausziehen dioden (den Ring vorsichtig halten).
b) Die Lampe mit Hilfe von einem Stück Papier bzw. Tuch auswechseln.
c) Dann in der umgekehrten Reihenfolge den Ring mit

3.4. Reinigung

Bei normaler Reinigung der Abzugshaube sollen Sie vermeiden:

• Nasse Tücher bzw. Schwämme und direkten Wasserstrahl,
• Lösungsmittel und Alkohol – diese können die Lackschicht mattieren,
• Ätzmittel, insbesondere bei Reinigung der Edelstahloberflächen,
  • Harte, raue Tücher.

Es empfiehlt sich feuchte Tücher und neutrale Reinigungsmittel anzuwenden.

NOTIZEN

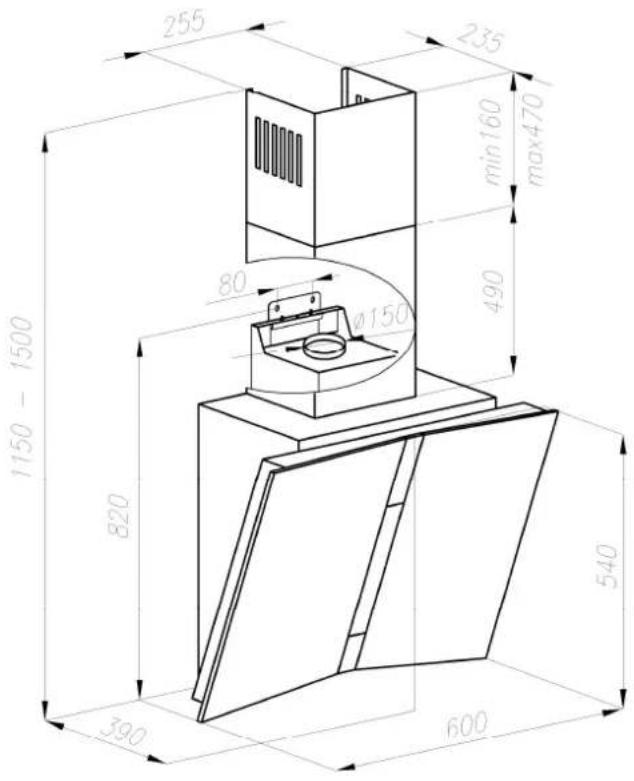

255 235 min 160 max 470 80 ø150 490 1150 - 1500 820 540 390 600

KH 17176 - Blade Black 60

KH 17177 – Blade White 60

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deshalb sind Elektrogeräte mit dem links abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“.

Ihre Produktentwicklung
