Produkttyp	Einbaubackofen
Marke	Amica
Modell	EBS 63541 S
Farbe	Edelstahl
Energieeffizienzklasse	A
Backofenvolumen	65 l
Garraum	Emaille
Heizsysteme	Ober-/Unterhitze, Umluft, Grill, Heißluft
Steuerung	Drehknöpfe und Timer
Temperaturbereich	50 °C - 250 °C
Anschlussleistung	3300 W
Spannung / Frequenz	230 V / 50 Hz
Sicherheitsfunktionen	Kindersicherung, Überhitzungsschutz
Abmessungen (H x B x T)	59,5 cm x 59,5 cm x 54,8 cm
Nischenmaße (H x B x T)	59,0 cm x 56,0 cm x 55,0 cm
Gewicht	ca. 32 kg
Reinigung	Feuchtes Tuch, mildes Reinigungsmittel
Zubehör	Backblech, Grillrost, Fettpfanne
Ersatzteile	Als Ersatzteil erhältlich (z.B. Glastür, Heizstäbe)
Reparierbarkeit	Reparatur durch Fachpersonal möglich

Häufig gestellte Fragen - EBS 63541 S AMICA

Wie schalte ich den Ofen ein?

Drehen Sie den Backofen-Funktionsschalter auf die gewünschte Heizart (z.B. Ober-/Unterhitze) und stellen Sie mit dem Temperaturregler die gewünschte Temperatur ein.

Welche Heizarten hat der Ofen?

Der Ofen verfügt über Ober-/Unterhitze, Umluft, Grill und Heißluft.

Wie reinige ich den Ofen richtig?

Wischen Sie den Garraum nach jedem Gebrauch mit einem feuchten Tuch aus. Verwenden Sie bei hartnäckigen Verschmutzungen ein mildes Reinigungsmittel. Vermeiden Sie Scheuermittel.

Warum heizt der Ofen nicht?

Überprüfen Sie, ob der Ofen richtig angeschlossen ist und die Sicherung nicht herausgesprungen ist. Stellen Sie sicher, dass der Funktionsschalter und der Temperaturregler korrekt eingestellt sind.

Kann ich die Ofentür aushängen?

Ja, die Ofentür kann zur Reinigung ausgehängt werden. Klappen Sie die Tür ganz auf, drücken Sie die Sicherungshebel an den Scharnieren und ziehen Sie die Tür nach oben heraus.

Wie stelle ich die Kindersicherung ein?

Die Kindersicherung wird aktiviert, indem Sie bei ausgeschaltetem Ofen die Tasten oder Schalter in der in der Bedienungsanleitung beschriebenen Reihenfolge betätigen. Normalerweise müssen Sie den Funktionsschalter auf eine bestimmte Position drehen oder eine Tastenkombination gedrückt halten.

Welche Backblechgröße passt?

Das mitgelieferte Backblech hat etwa die Maße 40 cm x 35 cm. Verwenden Sie nur hitzebeständiges Geschirr, das für Backöfen geeignet ist.

Wie wechsle ich die Ofenlampe?

Schalten Sie den Ofen aus und lassen Sie ihn abkühlen. Entfernen Sie die Glasabdeckung der Lampe, ziehen Sie die alte Lampe heraus und setzen Sie eine neue hitzebeständige Backofenlampe ein (meist 25 W, G9-Sockel).

Was bedeuten die Symbole auf dem Bedienfeld?

Die Symbole stehen für verschiedene Heizarten: Ein Strich oben und unten = Ober-/Unterhitze, ein Ventilator = Umluft, eine Wellenlinie = Grill, Ventilator mit Kreis = Heißluft. Genaueres finden Sie in der Bedienungsanleitung.

Der Ofen schaltet sich aus, wenn ich die Tür öffne?

Nein, die Tür kann während des Betriebs geöffnet werden, die Heizung wird dadurch nicht unterbrochen. Vorsicht vor heißer Luft und Dampf!

BEDIENUNGSANLEITUNG EBS 63541 S AMICA

(DE) BEDIENUNGSANLEITUNG

IO-CBI-0112 / 8063381

(09.2015./1)

Der Einbaubackofen verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein.

Bevor der Einbaubackofen das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.

Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler.

Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.

Achtung!

Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt.

Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.

INHALTSVERZEICHNIS

Sicherheitshinweise....4

Bedienelemente 8

Installation....10

Bedienung....12

Backen und Braten – Praktische Hinweise 47

Allgemeine Pflegehinweise 48

Lösung von problemen....53

Technische Daten 54

Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden.

Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen.

Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts.

Zugängliche Teile können bei Be nut zung heiß werden. Kinder fern halten.

Achtung. Verwenden Sie zur Reinigung der Kochfläche keine aggressiven Putzmittel oder scharfen Metallgegenstände, die die Oberfläche beschädigen könnten (Entstehung von Sprüngen oder Brüchen).

Achtung. Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist.

Zur Reinigung des Geräts keine Dampfreiniger verwenden.

Nur das Bratenthermometer, das als Ausstattung des Backofens mitgeliefert wurde, darf eingesetzt werden.

Verbrühungsgefahr! Heißer Dampf kann beim Öffnen der Gerätetür entweichen. Während oder nach dem Garbetrieb die Gerätetür vorsichtig öffnen. Beim Öffnen nicht über die Gerätetür beugen. Beachten Sie, dass Dampf je nach Temperatur nicht sichtbar ist.

• Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren aufliegen, da deren Isolierung nicht hitzebeständig ist.
• Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden.
• Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geöffnete Backofentür.
• In nicht betriebsfähigem Zustand darf der Gerät nicht benutzt werden. Sämtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden.
• Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbedingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden.
• Die Grundsätze und Bestimmungen dieser Bedienungsanleitung sind unbedingt zu beachten. Personen, die mit dem Inhalt der Bedienungsanleitung nicht vertraut sind, dürfen den Gerät nicht bedienen.
• Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestimmungsgemäß und kann gefährlich sein.

Wer Energie verantwortlich verbraucht, der schont nicht nur die Haushaltskasse, sondern handelt auch umweltbewusst. Seien Sie dabei! Sparen Sie Elektroenergie! Folgendes können

Sie tun:

- Unnötiges „Topfgucken“ vermeiden.

Auch die Backofentür nicht unnötig oft öffnen.

- Backofen nur bei größeren Mengen einsetzen.

Fleisch mit einem Gewicht bis zu 1 kg lässt sich sparsamer im Topf auf dem Herd ga- ren.

- Nachwärme des Backofens nutzen.

Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten.

Wichtig! Bei Betrieb mit Zeitschaltuhr entsprechend kürzere Garzeiten einstellen.

- Backofentür gut geschlossen halten.

Durch Verschmutzungen an den Türdichtungen geht Wärme verloren. Deshalb: Am besten sofort beseitigen!

- Herd nicht direkt neben Kühl- oder Gefrieranlagen einbauen.

Deren Stromverbrauch steigt dadurch unnötig.

Für den Transport haben wir das Gerät durch die Verpackung gegen Beschädigung gesichert. Nach dem Auspacken entsorgen Sie bitte umweltfreundlich die Verpackungsteile.

Alle Verpackungsmaterialien sind umweltverträglich, hundertprozentig wieder zu verwerten und wurden mit einem entsprechenden Symbol gekennzeichnet.

Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten.

Nach Beendigung der Benutzung des Geräts darf es nicht zusammen mit dem gewöhnlichen Hausmüll entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle für Elektro- und elektronische Geräte abzugeben. Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert.

Die bei der Herstellung dieses Geräts eingesetzten Materialien sind ihrer Kennzeichnung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertstoffen oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Beitrag zum Umweltschutz.

Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von Ihrer Gemeindeverwaltung informiert.

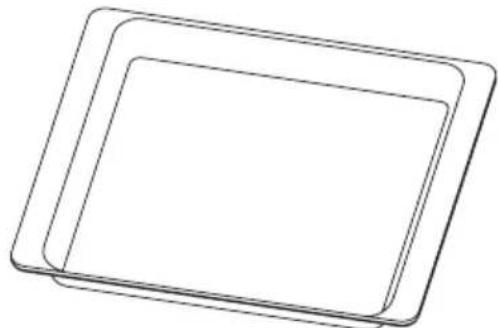

Ausstattung des Herdes – Zusammenstellung:

Grillrost (Gitterrost)

Drahtführungsschienen ger
Dampferzeu-

*vorhanden nur bei einigen Modellen

Der richtige Einbauort

• Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen.
• Die Einbaumöbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100°C). Ist das nicht der Fall, so kann dies eine Verformung der Belagfläche oder deren Ablösung verursachen.
• Abzughauben sind gemäß den Anweisungen aus den ihnen beigefügten Bedienungsanleitungen einzubauen.

Einbau des Backofens:

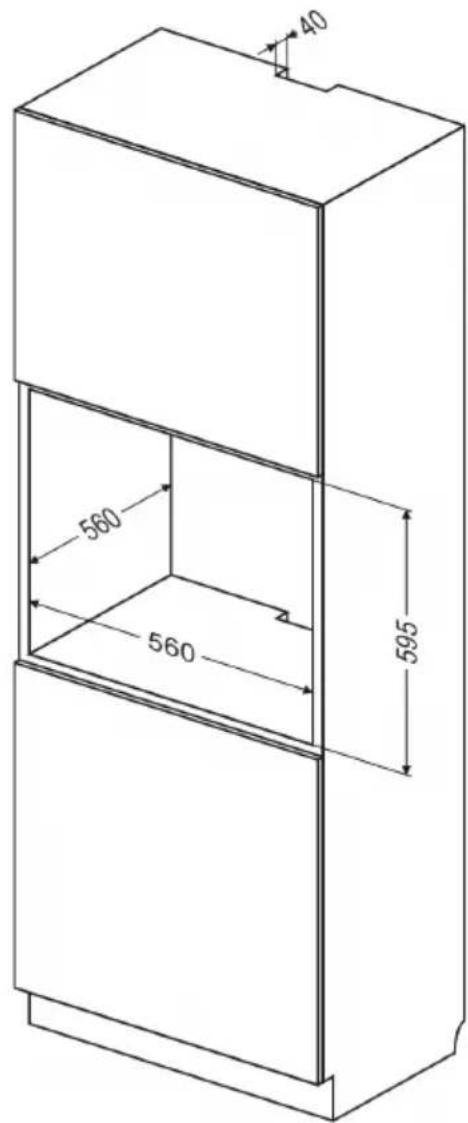

• Öffnung im Umbauschrank für den Einbau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten,
• den Backofen vollständig in den Umbauschrank schieben und mit vier Schrauben an den auf der Skizze dargestellten Stellen in dieser Position sichern.

Der Einbau muss bei abgeschalteter Stromversorgung durchgeführt werden.

Elektrischer Anschluss

• Den Backofen ist werkseitig an die Stromversorgung mit Einphasen-Wechselstrom (230V \~50 Hz) ausgelegt und ist mit einem Anschlusskabel 3 x 1,5 mm², 1,5 m lang, mit Stecker mit Schutzkontakt ausgestattet.
• Die Anschlusssteckdose für die Elektroinstallation muss mit einem Erdungsbolzen ausgestattet sein, und darf sich nicht über dem Herd befinden. Nach Aufstellung des Herdes ist es erforderlich, dass die Anschlusssteckdose für die Elektroinstallation für den Nutzer jederzeit zugänglich ist.
• Vor dem Anschluss des Herdes an die Steckdose ist zu prüfen, ob:
  – die Sicherung und die Elektroinstallation die Belastung durch den Herd aushalten,
  – die Elektroinstallation ist mit einem wirksamen Erdungssystem ausgestattet, welches die aktuellen Normen und Vorschriften erfüllt,
  – der Stecker leicht zugänglich ist.

Wichtig!

Sollte die nicht trennbare Leitung beschädigt werden, so soll sie, um einer Gefahr vorzubeugen, bei dem Hersteller, in einer Fachwerkstatt oder aber durch eine qualifizierte Person ausgetauscht werden.

Vor der ersten Inbetriebnahme

• vorhandene Verpackungselemente entfernen, den Garraum von den werkseitigen Konservierungsmitteln reinigen,
• Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen,
• Raumbelüftung einschalten oder Fenster öffnen,
• Den Backofen bei einer Temperatur von 250°C, etwa 30 min. eingeschaltet lassen und genau reinigen, (siehe Kapitel: Steuermodul und Steuerung des Backofens),

Wichtig!

Den Garraum nur mit warmem Wasser und etwas Spülmittel reinigen.

Wichtig!

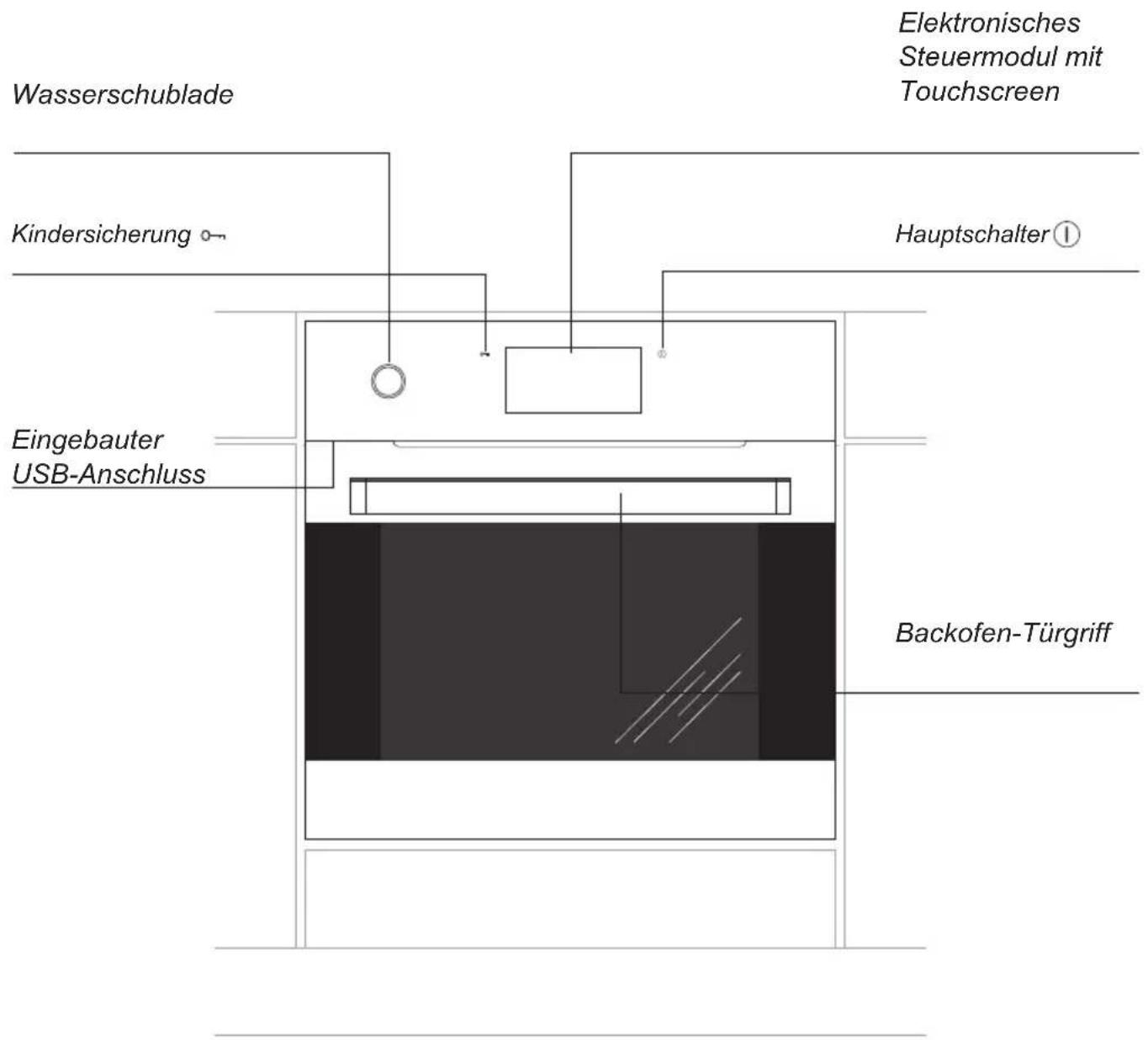

Der Backofen ist mit einem Steuermodul mit einem Touchscreen und Touch-Screen ausgestattet. Im Steuermodul gibt es zwei Funktions-sensoren:

Hauptschalter

-Kindersicherung

Das Bedienen eines jeden Sensors erfolgt durch das Berühren an der für die Sensoren markierten Stelle (Piktogramme) an der Scheibe und wird mit einem zuvor im Menü ausgewählten Ton signalisiert. (Siehe Kapitel: Steuermodul und Steuerung des Backofens),

Die Sensorflächen sind sauber zu halten.

Der Hersteller hat eine spezielle Desktop-Anwendung entwickelt, die bei der Bedienung und Aktualisierung des Backofen-Steuernmoduls weiterhilft.

Diese Anwendung dient zur Aufnahme oder zum Austausch von Kochrezepten und Alben mit Bildern sowie zur Aktualisierung der Software für das Backofen-Steuermodul. Für dessen Umsetzung ist neben der Software auch der USB-Stick erforderlich, der dem Backofen durch den Hersteller beigelegt wurde.

Jedes Mal, wenn man Änderungen des Backofen-Steuermoduls vornehmen will, sollten zuerst die vorhandenen Backofen-Daten auf dem USB-Stick gespeichert werden. Dies erfolgt durch Stecken des USB-Sticks in den USB-Port im Backofen. Anschließend im Menü des Steuermoduls zuerst die Einstellungen und dann die Aktualisierung der Software wählen sowie die auf dem Display angezeigten Hinweise befolgen.

Die Installationsversion der Anwendung gibt es auf dem mitgelieferten USB-Stick.

Systemanforderungen:

Windows 7 oder ein neueres Betriebssystem, wobei wichtig ist, dass die Version des Windows Installers nicht älter als 4.5 ist (für Betriebssysteme, die älter als Windows 7 sind, kann das Herunterladen auf http://www.microsoft.com/pl-pl/download/details.aspx?id=8483).

Den Installationsprozess sollte man mit Rechten als Administrator ausführen (es wird angenommen, dass die Installation durch Privatnutzer erfolgt).

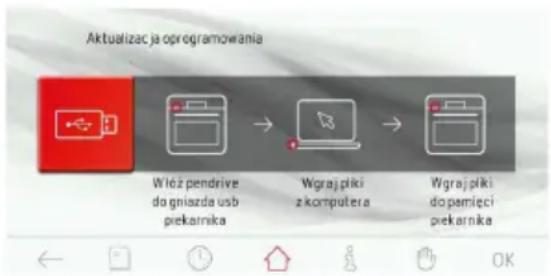

Bei der Aktualisierung der Software ist es erforderlich, zuerst die ältere Version der Anwendung zu deinstallieren.

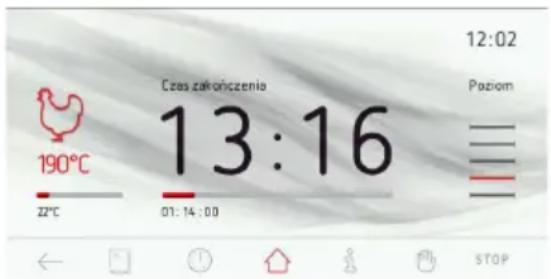

Steuermodul und Steuerung des Backofens

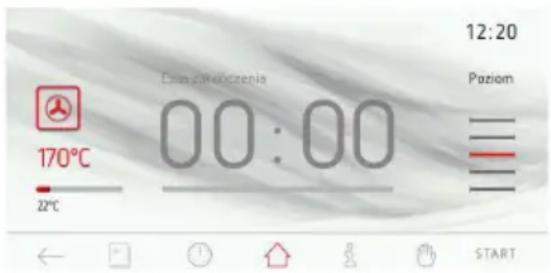

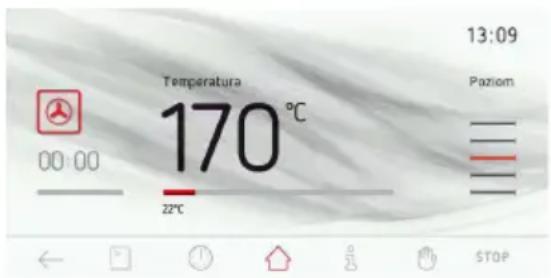

Obere Leiste im Touchscreen

In der oberen Leiste gibt es folgende Informationen:

• Symbol der Sperre,
• sieben definierte Fenster für Sondersymbole,
• Uhr mit aktueller Uhrzeit.

Die Symbole in den definierten Fenstern werden so angezeigt, dass jedes weitere Symbol nächst an der Uhr mit der aktuellen Uhrzeit erscheint. Wenn die Symbole z.B. auf Positionen 2, 3, 4 stehen und das auf Position 3 stehende Symbol bei der Nutzung der Steuerung nicht mehr angezeigt wird, verschiebt sich das auf Position 2 stehende Symbol auf Position 3.

Untere Leiste im Touchscreen mit Widgets

1 -Symbol Zurück - nach dem Berühren dieses Symbols geht man um eine Stufe oder auf vorherige Seite zurück,
2 -Symbol Kochbuch - nach dem Berühren dieses Symbols geht man zum Hauptmenü des Kochbuches über,
3 - Symbol Minutenuhr - nach dem Berühren geht man zur Einstellung der Minutenuhr über,
4 -Symbol Dropdown-Menü mit voreingestellten und durch den Benutzer einstellbaren Kürzeln - nach dem Berühren dieses Symbols wird das Menü wie unten aufgeklappt,
5 -Symbol Bedienungsanleitung - nach dem Berühren dieses Symbols geht man zur Bedienungsanleitung über,
6 - Symbol Hand - nach dem Berühren dieses Symbols ist der Touchscreen "eingefroren" und möglich ist z.B. Reinigen des Touchscreens,
7 - Symbol ok, start - Bestätigung (Starten des Programms), Bestätigung des Alarms.

Wettervorhersage

Wurde im Menü die Option „Wetter im Uhr-Modus“ aktiviert (voreingestellt ja), erscheint im Homescreen (und im Uhr-Screen) das Symbol mit dem aktuellen Wetter. Nach dem Berühren des Wettersymbols wird ein Widget mit dem aktuellen Wetter und der Wettervorhersage für die nächsten 5 Tage aktiviert. Wird der Screen mit dem Wetter berührt, erfolgt die Rückkehr zum Einblenden des Symbols.

Der Standort für das Wetter wird mit der App PC/SF, voreingestellt ist die Hauptstadt mit der aktuellen Sprache, eingestellt.

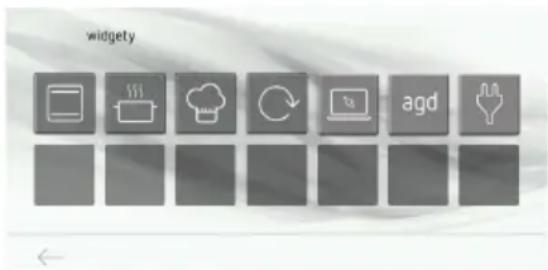

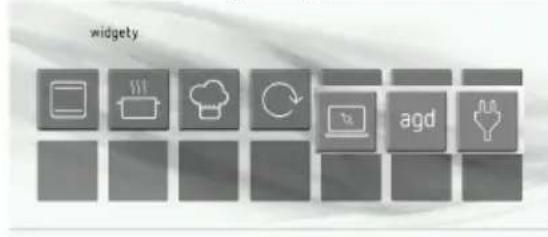

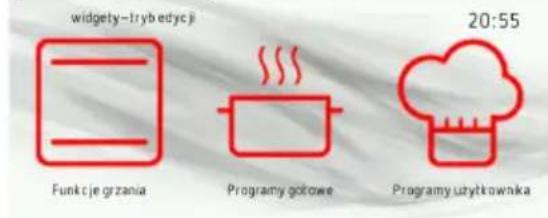

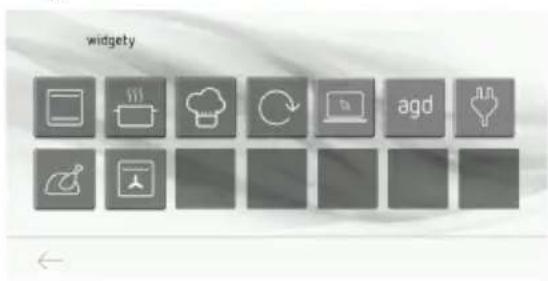

Widget-Dropdown-Menü

Wird das Symbol im Touchscreen berührt, wird das Menü aufgeklappt.

In der ersten Reihe sind folgende, voreingestellte Kürzel zu sehen: Heizfunktionen, voreingestellte Programme, Programme des Benutzers, PC App, sonstige Geräte. In der zweiten Reihe gibt es zwei freie Felder für neue Kürzel, die der Benutzer als Kürzel für Untermenü oder ein voreingestelltes Programm oder ein Programm des Benutzers definieren kann. Nach dem Anhalten eines beliebigen freien Feldes über 3 Sekunden geht man zum Modus Bearbeiten über.

Wird das Symbol berührt, wird die ihm zugeordnete Aktion gestartet.

Zur Auswahl steht eine von drei Untergruppen im Menü: Heizfunktionen, voreingestellte Programme, Programme des Benutzers.

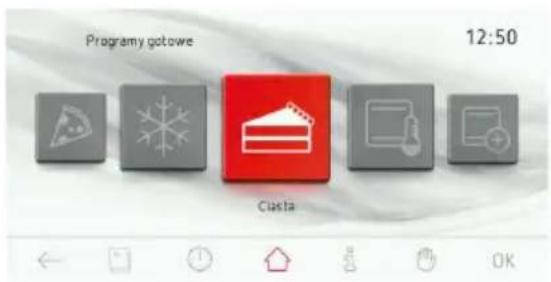

Nach der Auswahl der Option voreingestellte Programme und des Programms Geflügel erfolgt die Speicherung der Auswahl als Kürzel im Dropdown-Menü durch Berühren des Symbols √

Nach der Auswahl der Option Heizfunktionen und der Funktion Grill erfolgt die Speicherung der Auswahl als Kürzel im Dropdown-Menü durch Berühren des Symbols √

Nach der Speicherung der Auswahl erfolgt der Übergang zum Dropdown-Menü und im zuvor ausgewählten Feld ist das Symbol des voreingestellten Kürzels zu sehen.

Widget der PC App hat ein statisches oder animiertes Symbol.

Bei einem statischen Symbol erfolgt der Übergang zur Liste der gepaarten Apps mit deren Prioritäten, in der die Prioritäten geändert oder Apps gelöscht werden können.

Durch die Erkennung einer neuen PC App (ein neues Gerät mit der gestarteten PC App – mit dem Backofen noch nicht gepaart) wird im Homescreen ein neues Symbol „Widget Menü“ mit dem Umschlag-Symbol angezeigt und nach dem Übergang zur Widget-Liste wird das Widget-Symbol der PC App animiert, um den Benutzer darauf hinzuweisen, dass dieses Element weitere Maßnahmen erfordert.

Nach dem Berühren des animierten Symbols wird ein Fenster angezeigt, in dem der Benutzer der angeschlossenen PC App einen Namen geben, deren Priorität bestimmen (oder

den Status „Übersehen“ verleihen – dann ist die App mit dem Backofen nicht verbunden, aber weitere Verbindungsversuche werden nicht signalisiert) und die Verbindung durchführen kann.

Bei einem Versuch, zwei bekannte Apps gleichzeitig anzuschließen, erfolgt das An- schließen der App von einer höheren Priorität. Neue Geräte werden nur dann erkannt und verbunden, wenn zu diesem Zeitpunkt kein zuvor gespeichertes Gerät aktiv ist.

Widget - automatische Aktualisierung.

Wird die Verbindung mit Internet erkannt, versucht der Backofen die Verbindung mit dem Server der Aktualisierungen herzustellen und die neue Version der Software (falls vorhanden) herunterzuladen. Die heruntergeladenen Daten werden auf der SD-Karte gespeichert.

Sind keine neuen Aktualisierungen vorhanden oder sind automatische Aktualisierungen ausgeschaltet, ist das Widget-Symbol statisch und bewirkt den Übergang zum Menü „Aktualisierung der Software“.

Ist auf der SD-Karte eine Aktualisierung gespeichert, wird das Widget-Symbol animiert, das Symbol „Widget Menü“ wechselt zur Version mit dem Umschlag und nach Drücken des Widget-Symbols öffnet sich ein weiteres Fenster mit der Möglichkeit, eine Entscheidung zu treffen: Jetzt aktualisieren, Später aktualisieren, Aktualisierung übersehen. Wird „Später aktualisieren“ gewählt, signalisieren die Symbole, dass der Benutzer eine Maßnahme zu ergreifen hat.

Widget Kommunikation mit den Haushaltsgeräten

Wird ein statisches Symbol angezeigt, wird durch Betätigung des Widgets die Liste mit bekannten Geräten (und die Möglichkeit, diese Liste zu bearbeiten) eingeblendet.

Erkennt das neue Gerät das GecoWiFi-Netzwerk, wird das Symbol animiert (und das Menü Symbol wechselt zur Version mit dem Umschlag). Durch Drücken des Symbols öffnet sich ein Fenster, in dem dem neuen Gerät ein Name und Status verliehen werden kann (Akzeptieren, Übersehen, Anzeigen als separates Widget).

Die Option „Übersehen“ bedeutet, dass das Gerät auf der Liste als bekanntes Gerät zu sehen ist, es wird aber übersehen und der Benutzer wird auf weitere Verbindungsversuche nicht hingewiesen. Die Option „Akzeptieren“ bedeutet, dass die Geräte gepaart werden und der Backofen dem neuen Gerät als Tor zum Internet gilt (z.B. zum Herunterladen von Aktualisierungen), aber das Gerät nicht als neues Gerät angezeigt wird. Die letzte Option bedeutet, dass das Gerät als neues Gerät in der unteren Leiste Widget Menü angezeigt wird und der Benutzer Nachrichten erhalten kann.

Gibt es in der unteren Widget-Leiste keinen Platz mehr, werden die vom Benutzer hinzugefügten Kürzel entfernt.

Standby-Modus

Im Standby-Modus werden keine Informationen im Bedienungsfeld angezeigt. Die Stelle, an der das Bedienungsfeld eingeschaltet wird, ist mit einer Überschrift markiert.

Durch Drücken des Hauptschalters geht man in den aktiven Modus über.

Im Menü steht die Option „Energiesparmodus“, voreingestellt eingeschaltet, zur Verfügung. Dabei wechselt der Backofen nach Drücken der Standby-Taste in den Standby-Modus. Der Benutzer kann diese Funktion deaktivieren, der Backofen geht nach Drücken der Standby-Taste in den Modus Uhr/Wetter/Slideshow, je nach anderen Einstellungen, über.

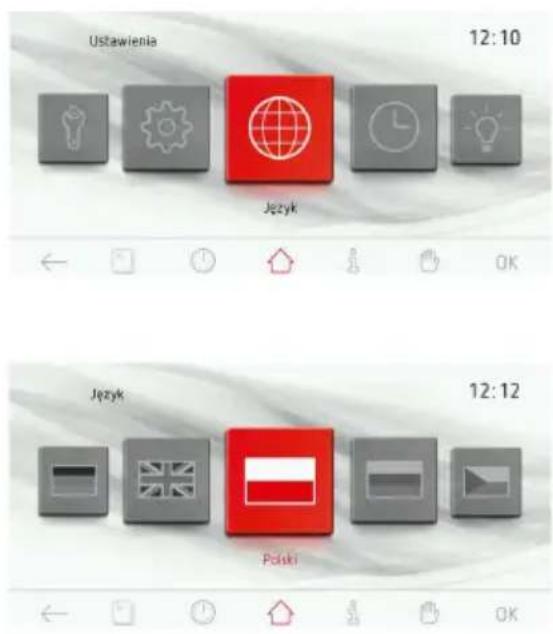

Wahl der Bediensprache

Nach dem Anschluss des Gerätes an das Stromnetz startet das Steuermodul bei: Einstellungen / Sprache.

Indem man mit dem Finger über das Display von links nach rechts oder umgekehrt (Bereich zwischen der oberen Textleiste und der unteren Symbolleiste) streicht, dreht sich das Karussell mit den Fremdsprachen nach links oder nach rechts je nach der Richtung, in die man den Finger bewegt. Nach dem Anhalten des Karussells bei der gewünschten Sprache die Flagge des entsprechenden Landes mit dem Finger berühren und die Sprache des entsprechenden Landes auswählen, in der die Textmeldungen angezeigt werden sollen und dann die Taste OK berühren.

Nach der Unterbrechung der Stromversorgung und einem erneuten Einschalten zeigt das Steuermodul automatisch die zuletzt gewählte Sprache an.

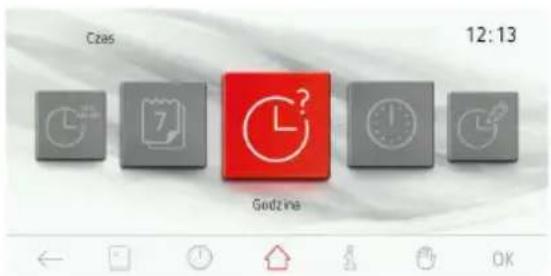

Einstellung der Uhrzeit

Nach der Auswahl und Bestätigung der gewünschten Sprache die im Display angezeigte Uhrzeit mit OK bestätigen oder mit dem Schieberegler oder mit den Tasten +/- ändern. Nach der Einstellung der gewünschten Uhrzeit die Einstellung mit der Taste OK bestätigen.

Die Änderung der Uhrzeit erfolgt im Bereich von 0:00 bis 23:59 im 24h-Modus oder von 0:00 und 12:00, falls die Anzeige im Modus „AM/PM“ gewählt wurde.

Nach der Einstellung der Uhrzeit geht das Steuermodul in den Timer-Modus über und im Display wird nur die aktuelle Uhrzeit angezeigt.

Der Übergang vom Stand-by-Modus in den Modus zur Einstellung der aktuellen Uhrzeit erfordert die Betätigung der Taste ① und danach geht das Steuermodul in den Timer-Modul über. Wenn man das Display an einer beliebigen Stelle berührt, erfolgt der Übergang zum Hauptmenü (Betriebsmodus). Durch Drehen des Karussells die Schaltfläche Einstellungen und anschließend den Bereich Timer und Uhrzeit wählen. Jede Wahl ist durch direktes Berühren der Schaltfläche in der Frontalposition oder durch Berühren von OK beim angehaltenen Karussell zu bestätigen.

Einstellung des Datums

Nach dem Anhalten des Karussells in diesem Bereich die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man den gewünschten Bereich Einstellungen wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Nach dem Einblenden des Datum-Fensters ist die Anzeige des Jahres aktiv - sie wird schwarz hinterleuchtet, die Anzeigen der Monate und der Tage sind inaktiv. Zur Änderung der Jahresangaben den Schieberegler bzw. die Tasten +/- benutzen. Nach der Einstellung des gewünschten Jahres den Monat mit dem Finger berühren - nun ist die Anzeige des Monats aktiv und die Anzeigen des Jahres und des Tages sind inaktiv. Nach der der Einstellung des gewünschten Monats die Tage mit dem Finger berühren - nun ist die Anzeige der Tage aktiv und die Anzeigen des Jahres und des Monats sind inaktiv. Nach der Einstellung aller drei Angaben das aktuelle Datum mit OK bestätigen. N a c h der Bestätigung des aktuellen Datums geht das Steuermodul in den Timer-Modus über.

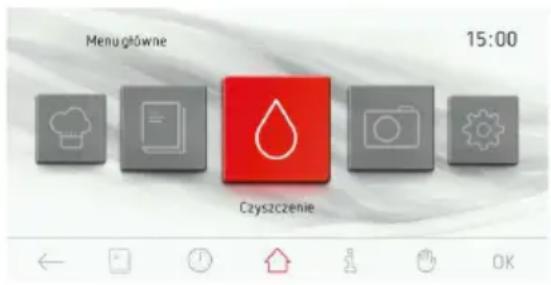

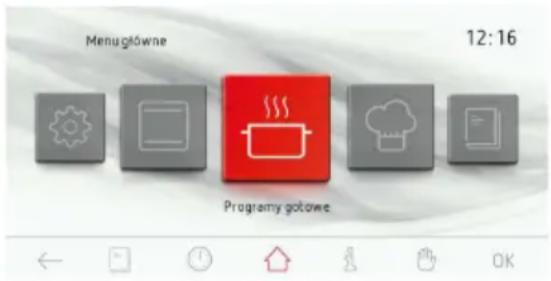

Hauptmenü

Der Übergang vom Stand-by-Modus in den Modus zur Einstellung der aktuellen Uhrzeit erfordert die Betätigung der Taste ① und danach geht das Steuermodul in den Timer-Modul über.

Wenn man das Display an einer beliebigen Stelle berührt, erfolgt der Übergang zum Hauptmenü (Betriebsmodus).

Indem man mit dem Finger auf dem Display von links nach rechts oder umgekehrt streicht, dreht sich das Karussell mit den Schaltflächen des Hauptmenüs nach links oder nach rechts je nach der Richtung, in die man den Finger bewegt. Nach dem Anhalten des Karussells im gewünschten Bereich diese Schaltfläche mit dem Finger berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man den gewünschten Bereich im Hauptmenü wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Hauptmenüs und Übergang in den Timer-Modus ist auch durch Berühren des Symbols Zurück ←möglich.

Im Hauptmenü stehen folgende Optionen zur Auswahl:

• Einstellungen,

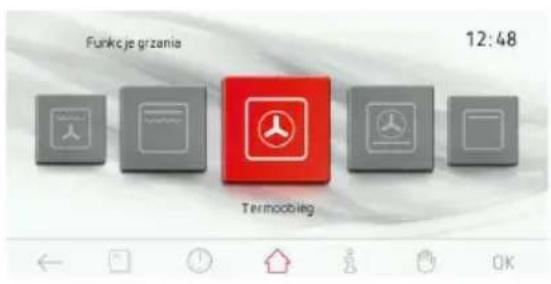

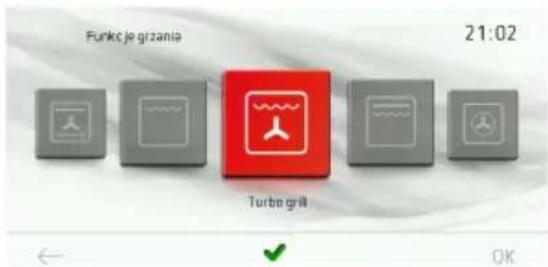

• Heizfunktionen,

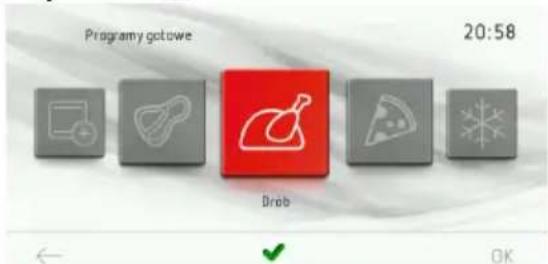

• voreingestellte Programme,

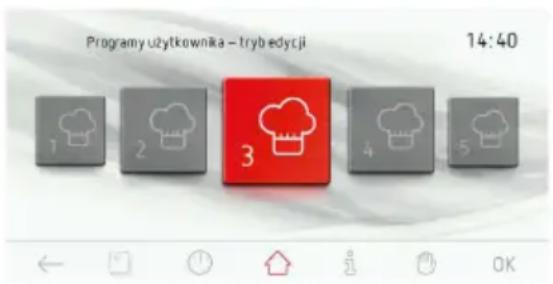

• Benutzerdefinierte Programme,

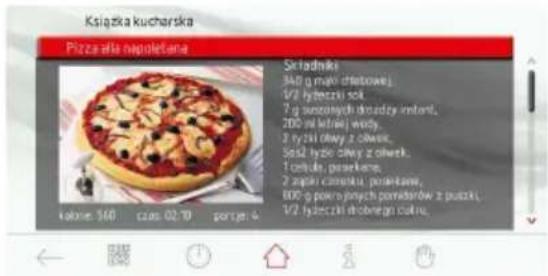

• Kochbuch,
• Reinigung,

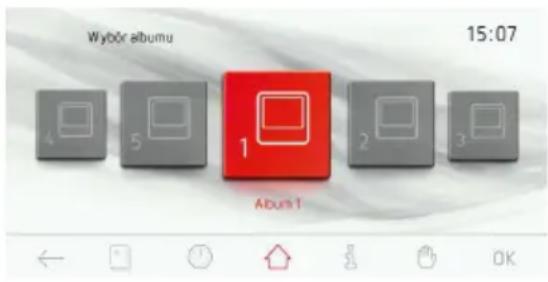

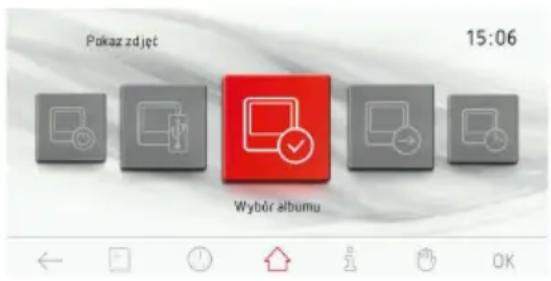

• Slideshow.

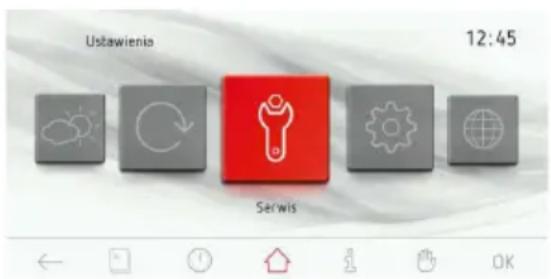

Hauptmenü \ Einstellungen

Nach dem Anhalten des Karussells im Bereich Einstellungen die gewünschte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man den gewünschten Bereich Einstellungen wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

In den Einstellungen stehen folgende Optionen zur Auswahl:

• Sprache,
• Uhrzeit,
• Beleuchtung,

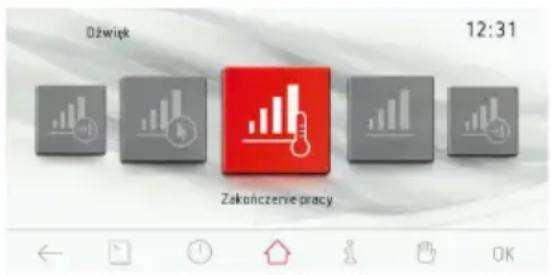

• Tonsignal,

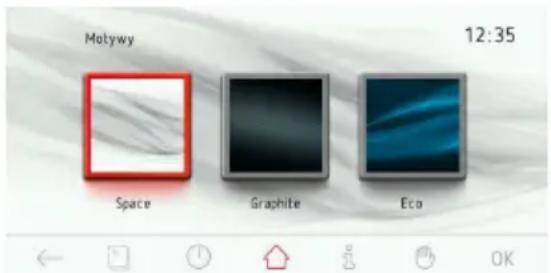

• Motive,
• Displayhelligkeit,
• Wettervorhersage,
• Aktualisierung der Software,
• Service,
• Sondereinstellungen.

Der Wechsel zwischen den vorgenannten Bereichen erfolgt durch das Bewegen des Fingers auf dem Display. Die Bestätigung des Auswahl einer vorgenannten Schaltflächen nach dem Anhalten des Karussells erfolgt durch Berühren der gewünschten Schaltfläche, wodurch man zum Untermenü übergeht. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Einstellungen und Übergang zum Hauptmenü und anschließend in den Timer-Modus ist auch durch Berühren des Symbols Zurück ◀möglich.

Hauptmenü \ Einstellungen \ Sprache

Nach dem Anhalten des Karussells im Bereich Sprache die gewünschte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man den gewünschten Bereich Einstellungen wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Im Bereich Sprache stehen folgende Optionen zur Auswahl:

• Deutsch,
• English,
• Polski,
• По русски,
• Česky,
• Srbski,
• Lietuviškai,
• Eesti,
• Latviski,
• Français,
• Español,
• Türkçe,
• Svenska,
• Norsk,
• Suomi,
• Dansk,
• Italiano,
• Nederlands.

Die Beschreibung der Wahl der Sprache gibt es im Bereich Wahl der Bediensprache.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Sprache und Übergang zum Hauptmenü und anschließend in den Timer-Modus ist auch durch Berühren des Symbols Zurück <möglich.

Hauptmenü \ Einstellungen \ Uhrzeit

Nach dem Anhalten des Karussells im Bereich Uhrzeit die gewünschte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man den gewünschten Bereich Einstellungen wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Im Bereich Uhrzeit sind folgende Optionen verfügbar:

• Datum,
• Stunde,
• Timer,
• Uhrentyp,
• Uhrzeitformat.

Der Wechsel zwischen den vorgenannten Bereichen erfolgt durch das Bewegen des Fingers auf dem Display. Die Bestätigung des Auswahl einer vorgenannten Schaltflächen nach dem Anhalten des Karussells erfolgt durch Berühren der gewünschten Schaltfläche, wodurch man zum Untermenü übergeht. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Uhrzeit und Übergang zu den Einstellungen und anschließend zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ← möglich.

Hauptmenü \ Einstellungen \ Datum

Die Beschreibung der Einstellung des aktuellen Datums gibt es im Bereich Einstellung des Datums.

Hauptmenü \ Einstellungen \ Timer \ aktuelle Uhrzeit

Die Beschreibung der Einstellung der aktuellen Uhrzeit gibt es im Bereich Einstellung des Uhrzeit.

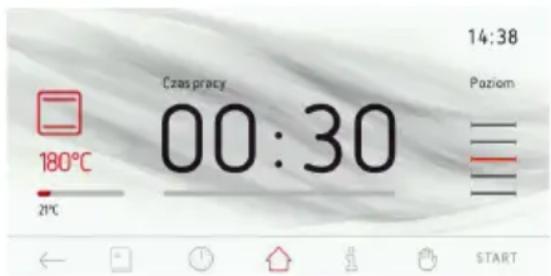

Einstellung der Arbeitszeit (Heizfunktion)

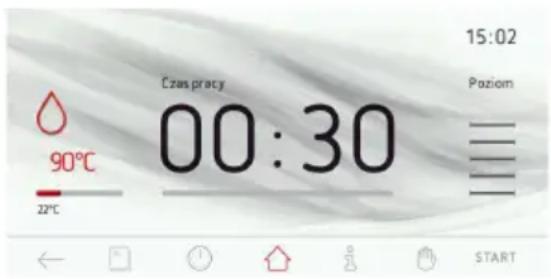

Nach der Betätigung einer beliebigen Heizfunktion sieht das Display wie unten aus (vor der Einstellung der Arbeitszeit oder der Arbeitszeit und der Fertigstellungszeit) - dunklere Text- und Zahlenangaben im Arbeitszeit-Fenster.

Sollte das Programm innerhalb von 60 Sekunden mit der Taste START nicht betätigt werden oder sollte keine Änderung der Einstellungen der Arbeitszeit erfolgen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Arbeitsdisplays ist durch Berühren des Symbols Zurück möglich. Nach der Betätigung des Programms wechselt START in STOP. W celu ustawienia czasu pracy dotykamy ekranu wyświetlacza w obszarze okna czasu. Danach erscheint das Fenster der Arbeitszeit-Einstellung - wie im Folgenden dargestellt.. Im Fenster der Arbeitszeit-Einstellung blinkt das Symbol →

Sollte die Arbeitszeit innerhalb von 10 Sekunden nicht eingestellt und bestätigt werden, geht das Steuermodul automatisch

in das Fenster des Arbeitsprogramms mit der gewählten Heizfunktion über. Sofortiges Verlassen des Bereichs Arbeitszeit-Einstellung ist durch Berühren des Symbols Zurück ← möglich.

Bei der Einstellung der erforderlichen Arbeitszeit werden der Schieberegler und die Tasten +/- genutzt. Nach der Einstellung der erforderlichen Arbeitszeit müssen die eingegebenen Werte durch Berühren der Taste OK bestätigt werden. Danach schließt das Steuermodul das Fenster der Arbeitszeit-Einstellung und geht in das Arbeitsdisplay über, das im Folgenden dargestellt aussieht - aktives Arbeitszeit-Fenster, in der Textleiste wird angezeigt, auf dem Balken wird der Ablauf der voreingestellten Arbeitszeit gemessen und mit dem roten Streifen unter dem tatsächlichen Zeitpunkt der Fertigstellungszeit präsentiert.

Nach Ablauf der voreingestellten Arbeitszeit ertönt ein Tonsignal (2 Tonsignale / Pause / zwei Tonsignale) und die Beleuchtung des Displays blinkt. Die Sequenz der Tonsignale wird alle 3 Sekunden wiederholt. Stets blinkt auch →Die Tonsignale ertönen maximal über 5 Min.

Das Löschen der Signalisierung für den eingestellten Vorgang erfolgt durch Berühren der Taste OK oder einer beliebigen Stelle im Display. Danach sieht das Display wie vor der Betätigung des Programms aus - inaktives Arbeitszeit-Fenster. Wird das Programm innerhalb von 60 Sekunden nicht erneut betätigt, geht das Steuermodul automatisch in den Timer-Modus über.

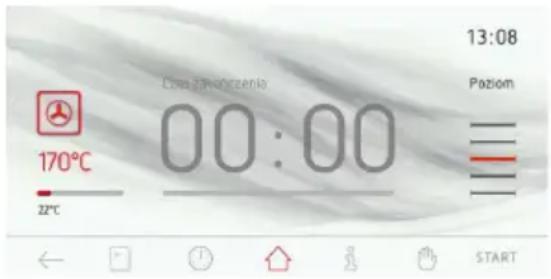

Einstellung der Arbeitszeit und der Fertigstellungszeit (für die Heizfunktion)

A) Einstellung der Dauer der Arbeitszeit. Die Einstellung der Dauer der Arbeitszeit wurde im Kapitel zur Einstellung der Arbeitszeit (für die Heizfunktion) beschrieben.

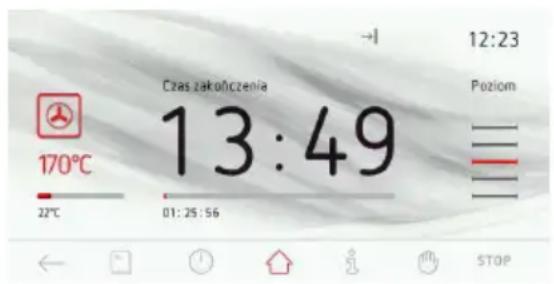

B) Einstellung der Fertigstellungszeit. Um die Fertigstellungszeit einzustellen, muss das Steuermodul im Fenster der Einstellung der Arbeitszeit mit der bereits eingestellten Arbeitszeit stehen - das Symbol wird permanent angezeigt.

Mit dem Berühren von beginnt das Blinken von |, jetzt ist die Bearbeitung der Arbeitszeit möglich. Wird keine Änderung innerhalb von 10 Sekunden vorgenommen, geht das Steuermodul in das Fenster des Arbeitsprogramms mit der ausgewählten Heizfunktion und der zuvor eingestellten Arbeitszeit über. Durch ein weiteres Berühren von bei dem noch blinkenden Symbol wechselt die Arbeitszeit in die Fertigstellungszeit, das Symbol wird permanent angezeigt und das Symbol beginnt zu blinken. Wird keine Änderung innerhalb von 10 Sekunden vorgenommen, geht das Steuermodul in das Fenster des Arbeitsprogramms mit der ausgewählten Heizfunktion und der zuvor eingestellten Arbeitszeit über.

Bei der Einstellung der erforderlichen Fertigstellungszeit werden der Schieberegler und die Tasten +/- genutzt. Nach der Einstellung der erforderlichen Endzeit den Wert durch Drücken der Taste OK bestätigen. Nachdieser Maßnahme schließt das Steuermodul das Fenster der Einstellungen der Zeit und geht ins Display mit dem aktiven Zeitfenster über, in der Textleiste werden Symbole → | → | angezeigt, im Fortschrittsbalken wird die Zeit angezeigt, die zum Starten des Backofens verbleibt.

Dieser Vorgang wird mit dem roten Streifen unter dem Zeitpunkt des Beginns der Arbeitszeit präsentiert.

Wird innerhalb von 60 Sekunden keine Maßnahme ergriffen, geht das Steuermodul automatisch in den Timer-Modus (die vorgenommenen Einstellungen bleiben erhalten) über. Im Display (Timer-Modus) werden in der Textleiste die Symbole der Arbeitszeit und der Startzeit → langezeigt und beide Symbole blinken, bis der Betrieb des Backofens und die Arbeitszeit beginnen. Nach dem Berühren des Displays an einer beliebigen Stelle wechselt das Steuermodul erneut vom Timer-Modus in die Anzeige der eingeführten Einstellungen (letzte Displayanzeige).

C) Arbeit im gewählten Modus.

Entspricht die aktuelle Uhrzeit der Startzeit, schaltet sich die zuvor gewählte Heizfunktion ein. Das Arbeitsdisplay sieht wie bei der Arbeit mit der eingestellten Arbeitszeit aus. Zum Zeitpunkt der Startzeit erlischt auch das Symbol → und nach wie vor leuchtet das Symbol ↗. Nach Ablauf der eingestellten Zeit ertönt ein Tonsignal und blinkt die Display-Hinterleuchtung. Stets blinkt auch das Symbol ↗. Die Tonsignale ertönen maximal über 5 Min.

Das Abstellen des Signals zur Beendigung des eingestellten Vorgangs erfolgt durch Berühren der Taste OK oder an einer beliebigen Stelle im Display. Danach sieht das Display wie vor der Betätigung des Programms aus - inaktives Arbeitszeit-Fenster und START auf der Taste.

Wird das Programm innerhalb von 60 Sekunden nicht erneut betätigt, geht das Steuermodul automatisch in den Timer-Modus über.

Hauptmenü \ Einstellungen \ Arbeitszeit \ Minutenuhr

Nach dem Anhalten des Karussells im Bereich Minutenuhr die gewählte Schaltfläche berühren und zum Arbeitsdisplay übergehen. Eine andere Art und Weise, wie man den Bereich Minutenuhr wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Danach wird das Fenster der Arbeitszeit-Einstellung - wie im Folgenden dargestellt - gestartet.

Sollte die Arbeitszeit innerhalb von 10 Sekunden nicht eingestellt und bestätigt werden, geht das Steuermodul automatisch in das Arbeitsfenster der Minutenuhr über. Sofortiges Verlassen des Bereichs Minutenuhr ist durch Berühren von <möglich.

Bei der Einstellung der erforderlichen Arbeitszeit werden der Schieberegler und die Tasten +/- genutzt. Nach der Einstellung der erforderlichen Arbeitszeit müssen die eingegebenen Werte durch Berühren der Taste OK bestätigt werden. Danach schließt das Steuermodul das Fenster der Arbeitszeit-Einstellung und geht in das Arbeitsdisplay der Minutenuhr mit dem aktiven Arbeitszeit-Fenster zurück.

Die Rückwärtszählung der eingestellten Zeit wird durch Berühren von OK aktiviert.

Sollte Rückwärtszählung der eingestellten Zeit innerhalb von 60 Sekunden nicht betätigt werden oder sollte keine Änderung der Einstellungen der Arbeitszeit erfolgen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Arbeitsdisplays ist durch Berühren des Symbols Zurück möglich. Nach der Betäti

gung der Rückwärtszählung der eingestellten Arbeitszeit wechselt das Symbol START auf STOP, auf dem Balken wird der Ablauf der voreingestellten Zeit gemessen mit dem roten Streifen unter dem tatsächlichen Zeitpunkt der Fertigstellungszeit präsentiert.

Nach Ablauf der voreingestellten Arbeitszeit der Minutenuhr ertönt ein Tonsignal und blinkt die Display-Beleuchtung.. Die Tonsignale ertönen maximal über 5 Min.

Das Löschen der Tonsignale erfolgt durch Berühren der Taste OK. Danach sieht das Display wie vor der Einstellung der Rückwärtszählung aus. Wird innerhalb von 5 Minuten die Arbeitszeit nicht eingestellt und die Minutenuhr ebenfalls nicht betätigt, geht das Steuermodul in den Timer-Modus über.

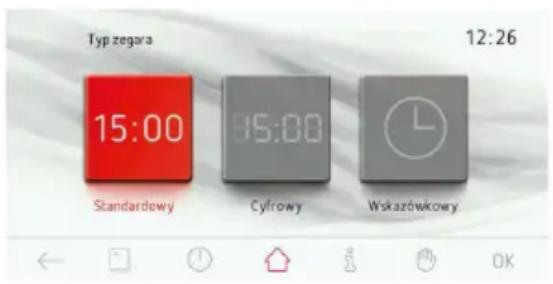

Hauptmenü \ Einstellungen \ Arbeitszeit \ Uhrentyp

Nach dem Anhalten des Karussells im Bereich Uhrentyp die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man den Bereich Uhrentyp wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Im Bereich Uhrentyp stehen folgende Optionen zur Auswahl:

• Standard,
• Digital,
• Analog.

Eine der vorstehenden Schaltflächen wählen, indem die gewählte Uhr mit dem Finger berührt wird. Die gewählte Uhr wird rot hinterleuchtet. Die Wahl mit OK bestätigen. Die gewählte Uhr wird seither in der rechten oberen Ecke des Arbeitsdisplays und im Timer-Modus angezeigt.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Uhrentyp und Übergang zum Bereich Uhrzeit und anschließend zu den Einstellungen, zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ← möglich.

Hauptmenü \ Einstellungen \ Arbeitszeit \ Stundenformat

Nach dem Anhalten des Karussells im Bereich Stundenformat die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man den Bereich Uhrentyp wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Im Bereich Stundenformat stehen folgende Optionen zur Auswahl:

• 24 Stunden,
• AM/PM.

Eine der vorstehenden Schaltflächen wählen, indem das gewählte Stundenformat mit dem Finger berührt wird. Das gewählte Stundenformat wird rot hinterleuchtet. Die Wahl mit OK bestätigen.

Das gewählte Stundenformat gilt seither als aktuelles Format für die Uhrzeit, die in der rechten oberen Ecke des Arbeitsdisplays und im Timer-Modus angezeigt wird.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Uhrentyp und Übergang zum Bereich Uhrzeit und anschließend zu den Einstellungen, zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ←möglich.

Hauptmenü \ Einstellungen \ Beleuchtung

Nach dem Anhalten des Karussells im Bereich Beleuchtung die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man den Bereich Beleuchtung wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Im Bereich Beleuchtung sind folgende Optionen verfügbar:

• Beleuchtung des Backofens
• Beleuchtung des Griffs

Wählen Sie eine der vorstehenden Schaltflächen, indem die gewählte Beleuchtung mit dem Finger berührt wird. Die gewählte Beleuchtung wird rot hinterleuchtet. Die Wahl mit OK bestätigen.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Beleuchtung und Übergang zu den Einstellungen und anschließend zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ← möglich.

Im Bereich Beleuchtung sind der Dauerbetrieb und ECO-Betrieb verfügbar.

Dauerbetrieb

Nach der Auswahl der Funktion Dauerbetrieb ist die Beleuchtung des Backofens während der gesamten Dauer des gewählten Programms (Heizfunktion) oder beim Öffnen der Backofentür eingeschaltet. Nach dem Öffnen der Backofentür im Timer-Modus oder im Standby-Modus leuchtet die Beleuchtung des Backofen-Innenraums über 10 Minuten nach dem Öffnen der Backofentür und danach erlischt die Beleuchtung. Für eine weitere Betätigung der Beleuchtung muss

die Backofentür geschlossen und erneut geöffnet werden.

Eco-Betrieb.

Nach der Auswahl der Option ECO-Betrieb ist die Beleuchtung des Backofens 30 Sekunden nach dem Starten des Programms (Heizfunktion) eingeschaltet und dann wird sie ausgeschaltet. Wenn man die Beleuchtung beim Betrieb des Backofens einschalten will, reicht es das Symbol der Lampe zu berühren. Nach 30 Sekunden nach dem Berühren des Symbols der Lampe wird die Beleuchtung wieder ausgeschaltet. Nach dem Öffnen der Backofentür im Timer-Modus oder im Standby-Modus leuchtet die Beleuchtung des Backofen-Innenraums über 10 Minuten nach dem Öffnen der Backofentür und danach erlischt die Beleuchtung. Für eine weitere Betätigung der Beleuchtung muss die Backofentür geschlossen und erneut geöffnet werden.

Im Bereich Beleuchtung des Türgriffs sind der Restwärmebetriebs und der Zierbetrieb verfügbar.

Zierbetrieb

Die Aktivierung des Zierbetriebs bedeutet, dass der hinterleuchtete Backofen-Türgriff als Verzierung gilt, durch die Deaktivierung dieses Betriebs erfolgt die Rückkehr zum Betrieb als Signalisierung der Restwärme.

Restwärmebetrieb

Die Hinterleuchtung des Türgriffs dient als: a) als zusätzliche Signalisierung der Restwärme – diese Funktion leuchtet bei der Aktivierung der Heizfunktion auf und schaltet nach dem Abkühlen des Backofens ab.

Die Helligkeit wird im Menü „Einstellungen“ eingestellt.

Hauptmenü \ Einstellungen \ Ton

Nach dem Anhalten des Karussells im Bereich Ton die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche Tonsignale wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Im Bereich Tonsignale stehen folgende Optionen zur Auswahl:

• Menü Ton,
• Ton am Ende der Arbeitszeit,
• Ton am Ende des Vorwärmens des Backofens,
• Lautstärke.

Der Wechsel zwischen den vorgenannten Bereichen erfolgt durch das Bewegen des Fingers auf dem Display.

Eine der vorstehenden Schaltflächen wählen, indem das gewählte Tonsignal mit dem Finger berührt wird. Das gewählte Tonsignal wird rot hinterleuchtet. Die Wahl mit OK bestätigen. Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Tonsignale und Übergang zu den Einstellungen und anschließend zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ← möglich.

Hauptmenü \ Einstellungen \ Ton \ Menü Tonsignale

Nach dem Anhalten des Karussells im Bereich Menü Ton die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Im Bereich Menü Ton stehen folgende Optionen zur Auswahl:

Der Wechsel zwischen den vorgenannten Bereichen erfolgt durch das Bewegen des Fingers auf dem Display.

Eine der vorstehenden Schaltflächen wählen, indem das gewählte Tonsignal mit dem Finger berührt wird. Das gewählte Tonsignal wird rot hinterleuchtet. Die Wahl mit OK bestätigen. Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Tonsignal und Übergang zu den Einstellungen und anschließend zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ← möglich.

Hauptmenü \ Einstellungen \ Tonsignale \ Ton am Ende der Arbeitszeit

Die Art der Wahl des Tonsignals ist identisch wie im vorhergehenden Abschnitt.

Hauptmenü \ Einstellungen \ Tonsignale \ Ton am Ende des Vorwärmens des Backofens

Die Art der Wahl des Tonsignals ist identisch wie im vorhergehenden Abschnitt.

Hauptmenü \ Einstellungen \ Ton \ Lautstärke

Nach dem Anhalten des Karussells im Bereich Lautstärke die gewählte Schaltfläche berühren und zum Fenster mit der Einstellung der Lautstärke übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Danach erscheint das Fenster mit der Einstellung der Lautstärke.

Sollte die gewünschte Lautstärke innerhalb von 10 Sekunden nicht eingestellt und bestätigt werden, geht das Steuermodul automatisch in das Fenster mit der Einstellung der Lautstärke über. Sofortiges Verlassen des Bereichs Einstellung der Lautstärke ist durch Berühren des Symbols Zurück ← möglich.

Bei der Einstellung der gewünschten Lautstärke werden der Schieberegler und die Tasten +/- genutzt. Nach der Einstellung der gewünschten Lautstärke muss deren Wert durch Berühren der Taste OK bestätigt werden.

Hauptmenü \ Einstellungen \ Motive

Nach dem Anhalten des Karussells im Bereich Motive die gewählte Schaltfläche berühren und zum Untermenü mit folgenden Bereichen übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Im Bereich Motive stehen folgende Optionen zur Auswahl:

• Motiv 1
• Motiv 2
• Motiv 3

Der Wechsel zwischen den vorgenannten Bereichen erfolgt durch das Bewegen des Fingers auf dem Display.

Eine der vorstehenden Schaltflächen wählen, indem das gewählte Motiv mit dem Finger berührt wird. Das gewählte Motiv wird rot hinterleuchtet. Die Wahl mit OK bestätigen.

Die getroffene Wahl wird im Steuermodul gespeichert und gleichzeitig geht das Steuermodul automatisch in den Bereich Einstellungen (eine Stufe höher) über. Das gewählte Motiv gilt seither als aktuelles Motiv bei Betrieb des Steuermoduls und im Timer-Modus.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Motive und Übergang zu den Einstellungen und anschließend zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ← möglich.

Hauptmenü \ Einstellungen \ Helligkeit des Displays

Nach dem Anhalten des Karussells im Bereich Helligkeit des Displays die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Im Bereich Helligkeit des Displays sind folgende Optionen verfügbar:

• Helligkeit im Uhr-Modus,
• Helligkeit im Betriebsmodus,
• Helligkeit bei der Anzeige der Bilder,
• Helligkeit der Hinterleuchtung des Türgriffs.

Die Bestätigung des Auswahl einer vorgenannten Schaltflächen erfolgt durch Berühren der gewünschten Schaltfläche.

Danach erscheint das Fenster mit der Einstellung der Helligkeit - wie unten dargestellt.

Bei der Einstellung der gewünschten Helligkeit werden der Schieberegler und die Tasten +/- im Bereich von 0-100% mit einer Bildauflösung von 1% genutzt. Nach der Einstellung der gewünschten Helligkeit muss deren Wert durch Berühren der Taste OK bestätigt werden.

Hauptmenü \ Einstellungen \ Wettervor- hersage

Nach dem Anhalten des Karussells im Bereich Wettervorhersage die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Im Bereich Wettervorhersage ist eine Schaltfläche verfügbar: - Wetter im Uhr-Modus.

Die Bestätigung der Auswahl der Schaltfläche erfolgt durch Berühren der gewünschten Schaltfläche.

Danach öffnet sich das Fenster mit dem Wetter im Uhr-Modus.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Wettervorhersage und Übergang zu den Einstellungen, zum Hauptmenü und in den Uhr-Modus ist auch durch Berühren des Symbols Zurück <möglich.

Hauptmenü \ Einstellungen \ Aktualisierung der Software

Nach dem Anhalten des Karussells im Bereich Aktualisierung der Software die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Im Bereich Aktualisierung der Software stehen folgende Optionen zur Auswahl:

- Jetzt aktualisieren (USB),

- Auswahl des Aktualisierungsmodus.

Eine der vorstehenden Schaltflächen wählen, indem die gewählte Aktualisierung mit dem Finger berührt wird. Die gewählte Aktualisierung wird rot hinterleuchtet. Die Wahl mit OK bestätigen.

Nach der Auswahl der Schaltfläche Auswahl des Aktualisierungsmodus öffnet sich das Fenster mit der Auswahl der Aktualisierung:

- automatische Aktualisierung,

- manuelle Aktualisierung (USB).

Hauptmenü \ Einstellungen \ Service

Nach dem Anhalten des Karussells im Bereich Service die gewählte Schaltfläche berühren und zum Arbeitsdisplay (Service) übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Vordefinierte Fehler:

• keine Fehler,
• E0 - Fehler des Temperatursensors,
• E1 - Fehler des Sensors der Fleischsonde,
• E2 - Fehler des Sensors des Dampferzeugers.

Sollte die Elektronik eine der vordefinierten Störungen aufspüren, wird diese wie oben angezeigt.

Wird der Fehler E0 angezeigt, ist eine weitere Nutzung des Gerätes nicht möglich und diese Tafel wird permanent angezeigt.

Nach der angezeigten Service-Tafel geht das Steuermodul nach 10 Sekunden in den Timer-Modus über. Der Übergang in den Timer-Modus (Verlassen des Fensters Service) bei der Fehleranzeige ist auch durch Berühren der Taste OK oder ←möglich.

Eine weitere Bedienung jeder Art - Versuch, sich im Menü zu bewegen oder etwas zu wählen - ist unmöglich und die Service-Tafel wird stets angezeigt und es besteht keine Möglichkeit, in die Menü-Struktur tiefer zu gelangen. Nach Behebung des Fehlers wird die Service-Tafel nicht mehr angezeigt und eine übliche Nutzung ist wieder möglich.

Wird der Fehler E1 angezeigt, ist die weitere Nutzung der Programme mit dem Bratenthermometer nicht möglich. Das Steuermodul zeigt die Service-Tafel mit der Fehleranzeige E1, wenn der Benutzer ein Programm auswählen will, in dem das Bratenthermometer verwendet wird, an. Im Falle einer solchen Fehlermeldung können die anderen Programme ohne das Bratenthermometer gewählt werden. Um in diesem Falle die Service-Tafel zu verlassen und zum Menü zu gelangen, die Taste OK berühren.

Wird bei der eingeblendeten Fehleranzeige E1 innerhalb von 10 Sekunden keine Taste berührt, wechselt das Steuermodul selbstständig in den Stand-by-Modus. Nach Behebung des Fehlers wird die Service-Tafel nicht mehr angezeigt und eine übliche Nutzung ist wieder möglich.

Hauptmenü \ Einstellungen \ Sondereinstellungen

Nach dem Anhalten des Karussells im Bereich Sondereinstellungen die gewählte Schaltfläche berühren und zum Arbeitsdisplay (Sondereinstellungen) übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Im Bereich Sondereinstellungen stehen folgende Schaltflächen zur Auswahl:

• Werkseinstellungen,
• Eco-Betrieb.

Die Zurücksetzung auf Werkseinstellungen wird durch Berühren der Schaltfläche Werkseinstellungen gewählt. Das Symbol wird rot hinterleuchtet. Die Wahl mit OK bestätigen. Das Steuermodul nimmt folgende Einstellungen ein, die zugleich gespeichert werden.

Werkseinstellungen:

• Uhrentyp: Standard,
• Uhrzeitformat: 24 Stunden,
• Beleuchtung: Dauerbetrieb,
• Menü Ton, Tonsignal _1,
• Ton am Ende der Arbeitszeit, Tonsignal _1,
• Ton am Ende des Vorwärmens des Backofens, Tonsignal _1,
• Lautstärke: 60%
• Motive: Motiv 1
• Helligkeit im Uhr-Modus, 30%,
• Helligkeit im Betriebsmodus: 80%,
• Helligkeit bei der Anzeige der Bilder: 80%.

Die Auswahl der Aktivierung oder Deaktivierung des Eco-Betriebs erfolgt durch Berühren der Schaltfläche Eco-Betrieb. Das Symbol wird rot hinterleuchtet. Die Wahl mit OK bestätigen. Nach ca. 5 Minuten ab Betriebsende wird der Screen automatisch abgeschaltet und das Steuermodul geht in den Aus-Modus über.

Hauptmenü \ Heizfunktionen

Nach dem Anhalten des Karussells im Bereich Heizfunktionen die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Im Bereich Heizfunktionen sind folgende Schaltflächen, die in der nachstehenden Tabelle zusammengestellt wurden, verfügbar:

Zusammenstellung der Heizfunktionen und der möglichen Temperatureinstellungen und der Voreinstellungen.

Piktogramm Beschreibung der Heizfunktion Voreinstellungen		[°C]	Stufe von unten
	Konventionell 180 3
	Kuchen 170 3
	Grill 280 4
	Turbo Grill 200 2
	Super Grill 280 4
	Heißluft 170 3
	Pizza 220 2
	Anbräunen 180 -
	Anbraten 200 -
	Auftauen -- 3

Hauptmenü \ Heizfunktionen \ Heißluft (Funktionsweise einer beliebigen Funktion am Beispiel der Funktion Heißluft)

Nach dem Anhalten des Karussells im Bereich Heißluft die gewählte Schaltfläche berühren und zum Arbeitsdisplay übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Das Arbeitsdisplay sieht wie unten aus:

Das Starten des Programms beginnt mit dem Berühren der Taste START. Sollte innerhalb von 60 Sekunden nach der Betätigung keine Einstellung der Arbeitszeit oder der Arbeitszeit und der Startzeit durch den Benutzer erfolgen, wechseln die Fenster mit der Anzeige der Temperatur und der Uhrzeit untereinander und zentral wird die Temperatur angezeigt. Das Arbeitsdisplay sieht dann wie unten aus:

Bei Betrieb schaltet der Heizkörper Heißluft regelmäßig (Thermostat) ein und garantiert dadurch die Stabilisierung der Temperatur im Backofen.

Das Beenden oder die Unterbrechung des Betriebs (Heizfunktion) erfolgt durch Berühren der Taste STOP. Die Taste STOP wechselt dann zur Taste START. Wird das Programm innerhalb von 60 Sekunden durch den Benutzer nicht erneut betätigt, geht das Steuermodul automatisch in den Timer-Modus über.

Jederzeit kann der Betrieb des Steuermoduls durch Berühren der Taste unterbrochen werden, was dem Verlassen des Arbeitsdisplays und dem Übergang zum Menü der Heizfunktion (eine Stufe höher) gleichsteht.

Funktionsweise des Bratenthermometers (Sonde)

Nach der Betätigung der gewählten Heizfunktion zum Braten von Fleisch mit dem Bratenthermometer wird der Stecker des Bratenthermometers in die Steckdose gesteckt. Im Display wird an Stelle des inaktiven TimerFensters ein aktives Fenster der Temperatur des Bratenthermometers mit der voreingestellten Temperatur von 80°C.

Die Betätigung des Programms beginnt mit dem Berühren der Taste START und ist mit dem Anlassen des Kühlmotors, der Beleuchtung und Grill-Hitze verbunden.

Zur Änderung der Temperatur-Einstellungen im Backofen-Innenraum oder der Temperatur des Bratenthermometers das Display innerhalb der markierten roten Rahmen berühren. Danach geht das Steuermodul in das Fenster für die Temperatur-Einstellung über. Wird die neue Temperatur innerhalb von 10 Sekunden nicht eingestellt und bestätigt, geht das Steuermodul automatisch in das Arbeitsfenster mit der ausgewählten Heizfunktion und den zuvor vorgenommenen Einstellungen über. Sofortiges Verlassen des Bereichs Temperatur-Einstellung ist durch Berühren ermöglicht.

Bei der Einstellung der gewünschten Temperatur werden der Schieberegler und die Tasten +/- genutzt. Nach der Einstellung der gewünschten Arbeitstemperatur sollte die eingestellte Temperatur durch Berühren von OK bestätigt werden. Danach schließt das Steuermodul das Fenster der Temperatur-Einstellung und geht zurück ins Arbeitsdisplay über. Auf den Balken werden die aktuellen Temperaturwerte angezeigt:

im Garraum und auf dem Bratenthermometer. Das Beenden oder die Unterbrechung des Betriebs (Heizfunktion) erfolgt durch Berühren der Taste STOP. Die Taste STOP wechselt dann zur Taste START. Wird das Programm innerhalb von 60 Sekunden durch den Benutzer nicht erneut betätigt, geht das Steuermodul automatisch in den Timer-Modus über.

Jederzeit kann der Betrieb des Steuermoduls durch Berühren der Taste unterbrochen werden, was dem Verlassen des Arbeitsdisplays und dem Übergang zum Menü der Heizfunktion (eine Stufe höher) gleichsteht. Erreicht das Bratenthermometer die vorgegebene Temperatur, ertönt ein Tonsignal und blinkt die Display-Hinterleuchtung. Im Display bleibt stets die eingestellte Temperatur im Backofen-Innenraum und die Temperatur auf dem Bratenthermometer angezeigt sowie stets blinkt auch das Symbol ^n . Die Tonsignale ertönen maximal über 5 Min.

Das Abstellen des Signals zur Beendigung des eingestellten Vorgangs erfolgt durch Berühren der Taste OK. Wird das Programm innerhalb von 60 Sekunden nicht erneut betätigt, geht das Steuermodul automatisch in den Timer-Modus über.

Das Öffnen der Türen während des Prozesses hat die Trennung der Heizelemente und des Ventilators des Motors der Heißluft zur Folge (bei den Funktionen mit dem Heißluft-Ventilator).

Sollte das Bratenthermometer nicht genutzt werden, das Bratenthermometer aus der Steckdose ziehen und außerhalb des Garraums platzieren.

Hinweis!

Nur das Bratenthermometer, das als Ausstattung des Backofens mitgeliefert wurde, darf eingesetzt werden.

Temperaturwerte für das Bratenthermometer

Fleischsorten Temperatur [°C]
Schweinefleisch 85 - 90
Rindfleisch 80 - 85
Kalbfleisch 75 - 80
Lammfleisch 80 - 85
Wildfleisch	80 - 85

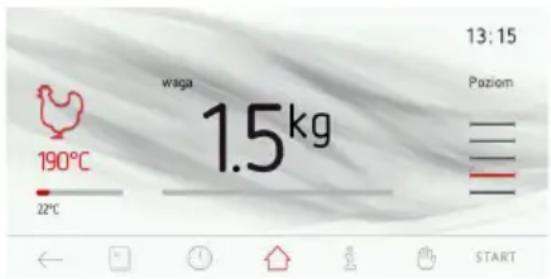

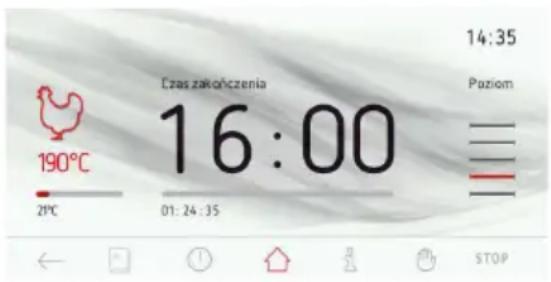

Hauptmenü \ Fertigprogramme

Nach dem Anhalten des Karussells im Bereich Fertigprogramme die gewählte Schaltfläche berühren und zum Untermenü übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren. Im Bereich Fertigprogramme stehen folgende Optionen zur Auswahl: Fleisch, Geflügel, Pizza, Tiefkühlprodukte, Kuchen, Dampfprogramme Backen bei niedriger Temperatur, zusätzliche Programme.

Voreingestelltes Programm	Art des Gerichts Vorprogrammierte Einstel-lungen			Stufe von unten
Fleisch	Schweinefleisch	[0x07]	180	2
	Rindfleisch		180	2
	Kalbfleisch	[0267]	170	2
	Lammfleisch	[AC22]	180	2
Geflügel	Hähnchen		190	2
	Ente		180	2
	Gans		170	2
	Truthahn	[0336]	170	2
Pizza	mit dünnem Boden	[8Z00]	220	2
	mit dickem Boden	[YHKX]	200	2
	Tiefkühlpizza		200	3
Tiefkühlprodukte	Fisch		220	2
	Lasagne		200	2
	Pommes frites		200	3
Kuchen	Streuselkuchen		175	2
	Obstkuchen		175	2
	Käsekuchen		160	2
	Biskuitrolle		200	2
	Biskuitkuchen		160	2
	Muffins		160	3
	Plätzchen		150	3
	Brot		180	2
Dampfgarprogramme	geschnittenes Gemüse Funktion 1		95	2
	tiefgefrorenes Gemüse Funktion 2		95	2
	Broccoli, Blumenkohl Funktion 3		90	2
	Spargeln Funktion 4		95	2
	Pellkartoffeln Funktion 4		95	2
	Gemüseauflauf Funktion 5		160	2
	Fisch Funktion 6		95	2
	Meeresfrüchte Funktion 7		95	2
	Fleisch Funktion 8		180	2
	Reis, Kuskus Funktion 9		95	2
	gedünstete Äpfel Funktion 10		95	2
	Gedünstete Birnen Funktion 10		95	2
	Creme brülée Funktion 11		80	2
	Brot Funktion 12		180	2
	Brötchen Funktion 13		180	2
	Aufwärmen	Funktion 14	60	2
Braten bei niedrigen Temperatur	Rinderfilet blutig		70	2
	Rinderfilet rosa		75	2
	Rindsroulade		80	2
	Schweinenacken		90	2
	Schweinebraten		90	2
	Rinderbraten		80	2
	Rinderbraten blutig		70	2
	Truthahnbrust		90	2
	Kotelett		80	2
	Kalbfleisch		80	2
Zusätzliche Pro-gramme	Aufgehen von Teig		30	2
	Trocknen		50	2, 3, 4
	Warmhalten		60	1
	Erwärmen der Teller		200	2
	Pasteurisierung		130	1

Beispiel für die Betätigung des Fertigprogramms ohne das Vorwärmen des Backofens

Nach dem Anhalten des Karussells im Bereich Geflügel die gewählte Schaltfläche berühren und zum Untermenü mit ausführlichen Geflügelsorten übergehen. Hähnchen, Ente, Gans, Truthahn. Nach der Auswahl von z.B. Hähnchen die Wahl durch bestätigen, wodurch das Arbeitsdisplay wie unten angezeigt wird.

Nach der Anzeige des Arbeitsdisplays erscheint im Gewicht-Fenster das voreingestellte Gewicht. Wenn dieses dem Benutzer entspricht, kann er den Programmablauf starten.

Zur Änderung des Gewichts das Gewicht-Fenster vor dem Starten berühren. Danach erscheint das Fenster mit der Einstellung des Gewichts - wie im Folgenden dargestellt. Sofortiges Verlassen des Bereichs Einstellung des Gewichts ist durch Berühren des Symbols Zurück möglich.

Bei der Einstellung der gewünschten Gewichts werden der Schieberegler und die Tasten +/- je nach dem für das Braten bestimmten Produkt mit einer Genauigkeit von 0,1 kg genutzt. Nach der Einstellung des gewünschten Gewichts muss dessen Wert durch Berühren der Taste OK bestätigt werden. Danach schließt das Steuermodul das Fenster der Gewicht-Einstellung und geht zurück ins Arbeitsdisplay mit dem aktuell eingestellten Gewicht über.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Hähnchen und Übergang zum Bereich Geflügel und anschließend zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ← möglich.

Nach dem Berühren von START beginnt der Programmablauf und dies ist mit dem Einschalten des Kühlmotors, der Beleuchtung, des Umluft-Motors und der Grill-Hitze verbunden. Im Display wechselt das Gewicht-Fenster aufs Fenster mit der Restlaufzeit mit dem Balken für den Zeitablauf.

Jederzeit können Änderungen der Temperatur-Einstellungen im Backofen-Innenraum oder der Temperatur des Bratenthermometers vorgenommen werden, wobei durch Vornahme dieser Änderungen dieses Pro

gramm kein Fertigprogramm mehr ist. Durch die Änderung der Temperatur und deren Speichern im Steuermodul wechselt die Anzeige Hähnchen auf Grill Turbo und das Hähnchen-Symbol in der linken oberen Ecke des Arbeitsfensters wechselt auf das Symbol Grill Turbo.

Die Unterbrechung (Beenden) des Vorgangs kann jederzeit durch Berühren von STOP vorgenommen werden. Wird innerhalb von weiteren 60 Sekunden nach dem Berühren des Symbols STOP keine Maßnahme getroffen, geht das Steuermodul automatisch in den Timer-Modus über.

Nach dem Erreichen der voreingestellten Zeit je nach Hähnchen-Gewicht ("Aufstellung der Fertigprogramme") ertönt ein Tonsignal. Die Sequenz der Tonsignale wird über ca. 5 Minuten wiederholt. Im Display werden stets die eingestellte Temperatur im Backofen-Innenraum sowie die Fertigstellungszeit angezeigt, ebenfalls blinkt die Display-Hinterleuchtung. Das Abstellen des Signals zur Beendigung des eingestellten Vorgangs erfolgt durch Berühren der Taste OK oder an einer beliebigen Stelle im Display und danach sieht das Arbeitsdisplay wie vor der Betätigung des Programms aus.

Starten eines Dampfgarprogramms

Nach dem Anhalten des Karussells im Bereich Dampfprogramme die gewählte Schaltfläche berühren und zum Untermenü mit ausführlicher Selektion übergehen. geschnittenes Gemüse, tiefgefrorenes Gemüse, Broccoli und Blumenkohl, Spargeln, Pellkartoffeln, Gemüseauflauf, Fische, Mee-resfrüchte, Fleisch, Reis, Kuskus, gedünstete Äpfel, gedünstete Birnen, Creme brûlée, Brot, Brötchen, Aufwärmen. Die gewählte Schaltfläche berühren und zum Arbeitsdisplay übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Achtung. Betätigung der Funktion Dampfgaren im vorgewärmten Backofen. Um die Funktion Dampfgaren im Backofen, in dem zuvor ein anderes Gericht zubereitet wurde, d.h. im vorgewärmten Backofen, zu starten, sollte die dessen Temperatur zuvor auf mindestens 40°C reduzieren.

Dadurch wird der ordnungsgemäße Betrieb und eine richtige Zubereitung des gewählten Gerichts gewährleistet.

Zum Backofen-Zubehör gehören auch spezielle Garbleche aus nichtrostendem Stahl: - gelochtes Garblech für Gemüse und Fische - ungelochtes Garblech für Fleisch.

Die Garbleche zwischen die Führungsstäbe der gewählten Einsatzebene je nach der Information im Display schieben.

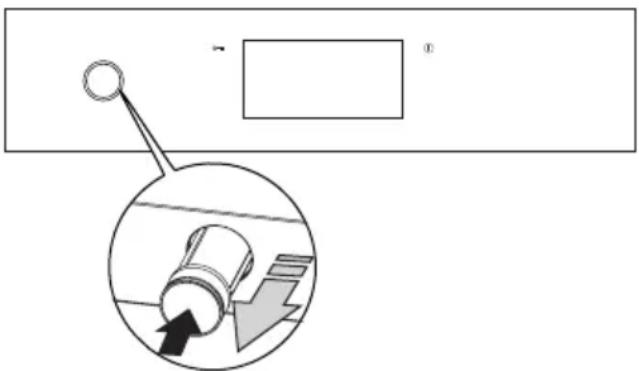

Im Steuermodul gibt es eine Wasserschublade. Die Wasserschublade drücken und anschließend nach vorne ziehen (Abb. unten). In die Schublade ca. 0,5 l Wasser einfüllen. Die Backofentür schließen.

Nach dem Berühren von START beginnt der Programmablauf und dies ist mit dem Einschalten des Kühlmotors, der Beleuchtung, und des Dampferzeugers verbunden.

Wichtig. Wird die Zeiteinstellung (Verlängerung der Garzeit) geändert, kann es im Dampferzeuger am Wasser mangeln. In dieser Situation erscheint in der Anzeige die Meldung „Wasser (0,5 l) nachfüllen“, Nach dem Nachfüllen die Taste OK berühren.

Das Abzählen der Restzeit wird automatisch gestoppt – Nach dem Nachfüllen von Wasser wird das Programm nach ein paar Sekunden - d.h. nach der Feststellung von Wasser im Dampfgenerator - wieder aufgenommen.

Hauptmenü \ Benutzerdefinierte Programme

Nach dem Anhalten des Karussells im Bereich Benutzerdefinierte Programme die gewählte Schaltfläche berühren und zum Untermenü mit 20 Programmen, die man an eigene Bedürfnisse anpassen kann, übergehen.

Eine andere Art und Weise, wie man den Bereich Benutzerdefinierte Programme wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Funktionsweise der Benutzerdefinierten Programme

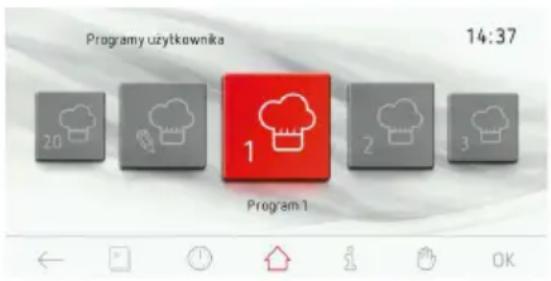

Nach dem Anhalten des Karussells im Bereich eines der 20 Programme die gewählte Schaltfläche berühren und das Arbeitsdisplay wird wie unten betätigt (mit voreingestellten Werten für alle Programme: Programm 1 - Programm 20 + Schaltfläche Bearbeiten): Funktion Standard, Temperatur 180°C, Arbeitszeit 00:30.

Sollte das Programm innerhalb von 60 Sekunden mit dem Symbol START nicht betätigt werden oder sollte keine Änderung der Einstellungen der Arbeitszeit oder der Temperatur erfolgen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Arbeitsprogramms ist durch Berühren des Symbols Zurück möglich. Nach der Betätigung des Programms wechselt START auf STOP.

Die Betätigung des Programms beginnt mit dem Berühren der Taste START und ist mit dem Anlassen des Kühlmotors, der Beleuchtung sowie der Oberhitze und der Unterhitze verbunden. Im Fenster mit Angaben zur Dauer der voreingestellten Programm wechselt die Information von ARBEITSZEIT auf FERTIGSTELLUNGSZEIT und entsprechend die Dauer von 00:30 wechselt auf die Fertigstellungszeit und der Zeitablauf wird auf dem Balken angezeigt.

Nach Erreichen der eingestellten Zeit ertönt ein Tonsignal. Die Sequenz der Tonsignale wird über ca. 5 Minuten wiederholt.

Im Display wird stets die eingestellte Temperatur im Backofen-Innenraum sowie die Fertigstellungszeit des Vorgangs angezeigt, ebenfalls blinken das Symbol und die Display-Hinterleuchtung.

Das Abstellen des Signals zur Beendigung des eingestellten Vorgangs erfolgt durch Berühren der Taste OK und danach sieht das Arbeitsdisplay wie vor der Betätigung des Programms aus.

Wenn das Programm läuft, ist es möglich, die Temperatur oder die Zeit zu ändern. Werden die Zeit oder die Temperatur im Programmierer neu eingegeben, wechselt der Name "Programm 1" oder ein anderer Name, der durch den Benutzer eingegeben wurde, auf den Namen der Heizfunktion, die der voreingestellten Heizfunktion zugeordnet ist. Das Symbol wird ebenfalls gewechselt (von der Kochmütze auf die voreingestellte Heizfunktion).

Bearbeitung der Einstellungen in den Benutzerdefinierten Programmen

Nach dem Anhalten des Karussells im Bereich Benutzerdefinierte Programme bei "BE-ARBEITEN" (erstes links vom Programm 1) die gewählte Schaltfläche berühren und zur Karussell-Ansicht mit 20 Programmen übergehen, die man bearbeiten kann, was oben im Display als "Bearbeiten" angezeigt wird.

Das Arbeitsdisplay im Modus Bearbeiten ist verdunkelt mit Ausnahme des Bereichs, der gerade bearbeitet wird. Nach Berühren der Heizfunktion wird das Karussell mit den Heizfunktionen gestartet. Nach der Wahl der gewünschten Funktion die getroffene Wahl bestätigen, wie es bei der Wahl der Heizfunktion der Fall ist, wobei das Steuermodul nach der Wahl der Funktion ins Fenster "Bearbeiten" zurück wechselt. Es wird die Tastatur für die Eingabe des Programmamens angezeigt. Nach der Eingabe der Programmbezeichnung wird die Wahl mit dem Symbol OK bestätigt. Das Verlassen des Fensters zur Eingabe der Programmbezeichnung ist jederzeit durch Berühren des Symbols <möglich.

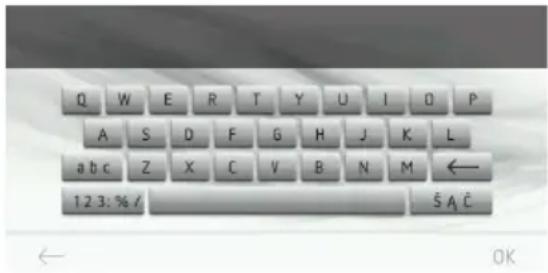

Nach der Eingabe und Bestätigung der Programmbezeichnung wechselt das Steuermodul ins Fenster "Bearbeiten" zurück.

Das Temperatur-Fenster wird hinterleuchtet. Nach dem Berühren der Temperatur erscheint das Fenster zur Temperatur-Einstellung. Nach der Einstellung der gewünschten Temperatur wird der Wert durch Berühren des Symbols OK bestätigt.

Das Arbeitszeit-Fenster wird hinterleuchtet. Nach dem Berühren des Arbeitszeit-Fensters erscheint das Fenster Arbeitszeit-Einstellung. Nach der Einstellung der gewünschten Arbeitszeit wird der Wert durch Berühren des Symbols OK bestätigt.

Im Display wird das Fenster der Backstufe hinterleuchtet.

Durch Berühren des Fensters der Backstufe erscheint das Fenster zur Einstellung der Backstufe - wie unten. Die gewünschte Backstufe wird mit den Tasten +/- eingestellt. Nach der Einstellung der gewünschten Backstufe wird der Wert durch Berühren des Symbols OK bestätigt.

Danach erfolgt der Übergang zum Arbeitsdisplay - der Balken ist voll und über 2 Sekunden wird die Meldung "Bearbeiten beendet" angezeigt.

Nach 2 Sekunden nach der Anzeige der Meldung "Bearbeiten beendet" erfolgt automatisch der Übergang zum Hauptkarussell mit den Benutzerdefinierten Programmen.

Hauptmenü / Kochbuch

Nach dem Anhalten des Karussells im Bereich Kochbuch die gewählte Schaltfläche berühren und zum Untermenü mit ausführlicher Selektion übergehen: Kuchen, Fleisch, Geflügel, Gerichte italienischer Küche, Kuchen, Fische, vegetarische Gerichte, regionale Gerichte, Aktualisierung des Kochbuches. Eine andere Art und Weise, wie man den gewünschten Bereich Kochbuch wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Fensters Kochbuch ist durch Berühren des Symbols Zurück <möglich. Nach der Auswahl von z.B. Gerichte italienischer Küche und weiter von z.B. Pizza öffnet sich das Fenster wie unten mit den vorhandenen Kochrezepten.

Die Wahl eines beliebigen Kochrezeptes erfolgt durch Berühren der jeweiligen Zeile, wodurch das gewünschte Kochrezept angezeigt wird. Das Scrollen der Liste mit Kochrezepten erfolgt mit den Pfeilen "nach oben", "nach unten".

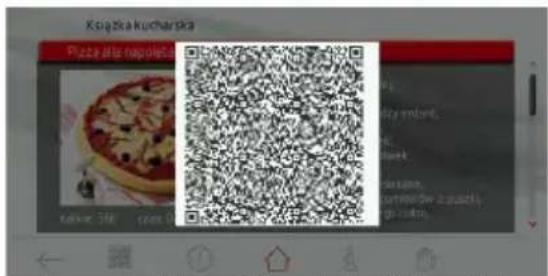

Bei der Anzeige eines Kochrezeptes aus dem Kochbuch in der Widget-Leiste wechselt das Symbol „Kochbuch“ zum Symbol des QR-Codes. Nach Drücken des Symbols wird der QR-Code mit den Zutaten des aktuellen Kochrezeptes in der gesamten verfügbaren Fläche des Screens angezeigt. Durch Berühren des Screens an der Stelle des QR-Codes erfolgt die Rückkehr zur Anzeige des Kochrezeptes.

Hauptmenü / Kochbuch / Aktualisierung des Kochbuches

Nach der Wahl des Bereichs Aktualisierung des Kochbuches die gewünschte Schaltfläche berühren und zum Arbeitsdisplay für die Aktualisierung des Kochbuches übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK zu berühren.

Sollte der USB-Stick innerhalb von 120 Sekunden in die USB-Steckdose im Backofen nicht gesteckt werden und das Symbol "Weiter" nicht berührt werden, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Fensters Aktualisierung der Software ist durch Berühren des Symbols Zurück <möglich.

Die weitere Vorgehensweise ist identisch wie im Falle der Aktualisierung der Software.

Hauptmenü / Reinigung

Nach dem Anhalten des Karussells im Bereich Reinigung die gewählte Schaltfläche berühren und zum Arbeitsdisplay übergehen. Eine andere Art und Weise, wie man die gewünschte Schaltfläche wählen kann, ist es, die Taste OK zu berühren.

Für die Funktion Reinigung wurden folgende Einstellungen programmiert: Heizfunktion - Unterhitze, Temperatur 90 °C.

Wird das Programm innerhalb von 60 Sekunden mit dem Symbol START nicht gestartet, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Arbeitsprogramms ist durch Berühren des Symbols Zurück ←möglich.

Nach dem Gießen von Wasser (0,5 l) auf den Boden des Backofen-Innenraums und nach dem Schließen der Backofentür das Symbol START berühren, um den Programmablauf zu starten. Nach der Betätigung des Programms wechselt START auf STOP. Nach Erreichen der eingestellten Zeit ertönt ein Tonsignal. Die Sequenz der Tonsignale

wird über ca. 5 Minuten wiederholt.

Im Display wird stets die eingestellte Temperatur im Backofen-Innenraum sowie die Fertigstellungszeit des Vorgangs angezeigt, ebenfalls blinken das Symbol und die Display-Hinterleuchtung.

Das Abstellen des Signals zur Beendigung des eingestellten Vorgangs erfolgt durch Berühren der Taste OK und danach sieht das Arbeitsdisplay wie vor der Betätigung des Programms aus.

Hauptmenü / Slideshow

Nach dem Anhalten des Karussells im Bereich Slideshow die gewählte Schaltfläche berühren und zum Untermenü mit ausführlicher Selektion übergehen. Bilderalbum auswählen, Modus der Slideshow, Schnelligkeit der Slideshow, Aktivierung der Bilder-Datenbank.

Einen der vorstehenden Bereiche wählen und nach dem Berühren der gewählten Schaltfläche wird diese rot hinterleuchtet. Die Wahl mit OK bestätigen.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Fensters mit der Slideshow ist durch Berühren des Symbols Zurück <möglich.

Hauptmenü / Slideshow / Wahl des Albums

Nach der Wahl des Bereichs Album stehen im Untermenü folgende Optionen zur Auswahl:Album 1... Album 5. Nach der Wahl eines der vorstehenden Bereiche erscheint wie unten das Arbeitsdisplay mit Miniaturen der Bilder aus jedem Album.

Das Scrollen der einzelnen Seiten (1-17) mit den Miniaturen erfolgt durch das Verschieben des Fingers auf dem Display. Wenn ein gewähltes Bild im Vollbildschirm-Modus angezeigt werden soll, die Miniatur in deren Bereich berühren und 1 Sekunde lang gedrückt halten. Dadurch wird das gewählte Bild im Vollbildschirm-Modus angezeigt und gleichzeitig erscheint in der linken unteren Ecke das Symbol Zurück ← nach dessen Berühren man zum vorherigen Fenster mit den Miniaturen gelangen kann. Das gleiche Ergebnis erzielt man durch Berühren des Displays (Bild) an dessen beliebiger Stelle.

Die Wahl eines bestimmten Albums für die Anzeige (im Modus einer aktiven Slideshow) erfolgt durch Berühren der Taste OK am Arbeitsdisplay mit den Miniaturen.

Hauptmenü / Slideshow / Slideshow-Modus

Nach dem Anhalten des Karussells im Bereich Slideshow-Modus die gewählte Schaltfläche berühren und zum Arbeitsdisplay mit dem Slideshow-Modus übergehen. Den gewählten Slideshow-Modus berühren. Der gewählte Modus wird rot hinterleuchtet. Die Wahl mit OK bestätigen.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Slideshow-Modus und Übergang zum Bereich Slideshow und anschließend zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ◁möglich.

Hauptmenü / Slideshow / Slideshow-Modus

Nach dem Anhalten des Karussells im Bereich Schnelligkeit der Slideshow die gewählte Schaltfläche berühren und zum Arbeitsdisplay mit der Schnelligkeit der Slideshow übergehen. Eine andere Art und Weise, wie man den Bereich Schnelligkeit der Slideshow wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Danach erscheint das Fenster des Arbeitsdisplays wie unten.

Wird innerhalb von 60 Sekunden die gewünschte Schnelligkeit der Slideshow nicht eingestellt und diese Einstellung nicht bestätigt, wechselt das Steuermodul automatisch eine Stufe höhe zum Untermenü Bilderrahmen.

Sofortiges Verlassen des Bereichs Schnelligkeit der Slideshow und Übergang zum Bereich Slideshow und anschließend zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ← möglich.

Bei der Einstellung der gewünschten Schnelligkeit der Slideshow werden der Schieberegler und die Tasten +/- genutzt. Nach der Einstellung der gewünschten Schnelligkeit der Slideshow muss deren Wert durch Berühren der Taste OK bestätigt werden. Danach schließt das Steuermodul das Fenster der Einstellung der Schnelligkeit der Slideshow und wechselt automatisch eine Stufe höher zum Untermenü Slideshow zurück.

Hauptmenü / Slideshow / Aktivierung der Slideshow

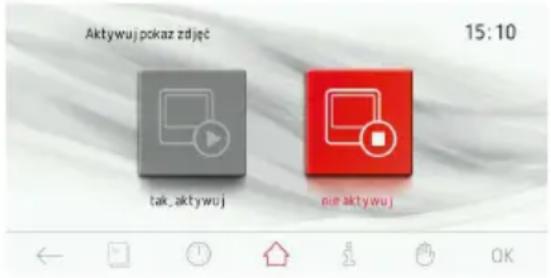

Nach dem Anhalten des Karussells im Bereich Aktivierung der Slideshow die gewählte Schaltfläche berühren und zum Arbeitsdisplay übergehen. Den gewählten Aktivierung-Modus berühren. Der gewählte Modus wird rot hinterleuchtet. Die Wahl mit OK bestätigen.

Wird innerhalb von 60 Sekunden keine Wahl getroffen, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Aktivierung und Übergang zum Bereich Slideshow und anschließend zum Hauptmenü und in den Timer-Modus ist auch durch Berühren des Symbols Zurück ← möglich.

Hauptmenü / Slideshow / Aktualisierung der Bilder

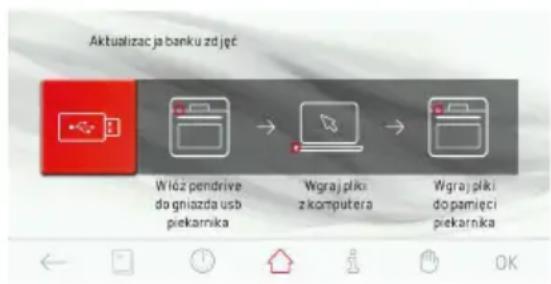

Nach dem Anhalten des Karussells im Bereich Aktualisierung der Bilder-Datenbank die gewählte Schaltfläche berühren und zum Arbeitsdisplay Aktualisierung der Software übergehen.

Eine andere Art und Weise, wie man den Bereich Aktualisierung der Bilder wählen kann, ist es, die Taste OK bei einem angehaltenen Karussell zu berühren.

Sollte der USB-Stick innerhalb von 120 Sekunden in die USB-Steckdose im Backofen nicht gesteckt werden und OK nicht berührt werden, geht das Steuermodul automatisch in den Timer-Modus über. Sofortiges Verlassen des Bereichs Aktualisierung ist durch Berühren des Symbols Zurück ← möglich.

Die weitere Vorgehensweise ist identisch wie im Falle der Aktualisierung der Software.

Informationen

Nach dem Berühren des Symbols wird das Fenster mit technischen Daten zum Backofen gestartet.

Sofortiges Verlassen des Fensters Technische Daten ist durch Berühren des Symbols Zurück ←möglich.

Funktionsweise des Kühlmotors

Der Kühlmotor wird dann eingeschaltet, wenn eine beliebige Heizfunktion eingeschaltet wird und die Temperatur im Garraum 50 °C übersteigt oder wenn keine Heizfunktion eingeschaltet ist aber die Temperatur im Garraum höher als 50 °C ist.

Nach dem beendeten Heizvorgang wird im Display eine Uhr mit aktueller Uhrzeit sowie mit aktueller Temperatur im Backofen-Innenraum angezeigt.

Funktionsweise der Beleuchtung

Die Beleuchtung des Backofens wird entsprechend der Einstellung im Menü / Einstellungen / Beleuchtung bei dem Einschalten einer der Heizfunktionen aktiviert.

Ist der Backofen ausgeschaltet, wird die Beleuchtung bei dem Öffnen der Backofentür aktiviert, allerdings in diesem Fall unabhängig von der Option, die im Punkt Menü / Einstellungen / Beleuchtung eingestellt wurde, und arbeitet im Dauermodus, d.h. über 10 Minuten oder bis zum Schließen der Backofentür.

Das Öffnen der Türen während des Vorgangs hat die Trennung der Heizelemente und des Ventilators des Motors der Heißluft zur Folge (bei den Funktionen mit der Umluft). Nach dem Schließen der Tür wird der Vorgang fortgeführt.

Eco-Funktion

Die Eco-Funktion ermöglicht die Restwärme im Garraum zum Warmhalten des Gerichts zu nutzen.

Die Funktion Eco ist bei folgenden Heizfunktionen möglich:

die Arbeitszeit muss vorher eingestellt werden und die Wirkung der Funktion Eco besteht im Abschalten der Heizelemente ca. 5 Min. vor dem Beenden des Vorgangs.

Das Einschalten der Funktion Eco ist möglich, wenn die Arbeitszeit auf mind. 10 Min.

Sonderfunktionen des Steuermoduls

Sperre des Steuermoduls

Aktivierung

Die Sperre des Steuermoduls wird aktiviert, indem der Schlüsselsensor ○gedrückt und etwa 3 Sekunden lang gedrückt gehalten wird. Die Aktivierung der Sperre wird im Display mit Dauerleuchten des Symbols 🌐 und mit einem kurzen Tonsignal signalisiert. Ist die Sperre des Steuermoduls aktiv, können keine Änderungen der Einstellungen der eingestellten Backprogramme vorgenommen werden, aktiv sind nur der Schlüsselsensor und der Sensor des Hauptschalters. Der Sensor Idient im Falle einer aktivierten Sperre nur zur Unterbrechung des Programms und zum Übergang des Programmiergerätes in den Timer-Modus. Ein zufälliges Berühren des Displays im Falle einer aktivierten Sperre wird einem langen Tonsignal und einer folgenden Meldung im Display signalisiert: "Zur Entriegelung ○berühren und 3 Sekunden lang gedrückt halten.

Deaktivierung

Die Sperre des Steuermoduls wird aufgehoben, indem der Schlüsselsensor gedrückt und etwa 3 Sekunden lang gedrückt gehalten wird. Nach der Deaktivierung der Sperre erlischt das Symbol was mit einem kurzen Tonsignal signalisiert wird.

Automatische Unterbrechung der Stromversorgung

Falls der Backofen in einer beliebigen Heizfunktion länger arbeitet als vorgegeben, wird die Stromversorgung des Gerätes durch das Steuermodul abgeschaltet..

Beispiel. Beträgt die Temperatur im Garraum 200°C, so erfolgt das Ausschalten der elektrischen Elemente nach ca. drei Stunden Betrieb des Backofens. Bei einer Temperatur von 100°C nach ca. zehn Stunden.

Dadurch wird der Backofen vor Überhitzung geschützt.

Hat das Steuermodul alle elektrischen Elemente abgeschaltet, wird das auf dem Display durch ein blinkendes Symbol signalisiert.

Die Deaktivierung der automatischen Unterbrechung der Stromversorgung erfolgt dadurch, dass das Symbol ① gedrückt und 2 Sekunden lang gedrückt gehalten wird. Danach wechselt das Steuermodul in den Timer-Modus.

Gebäck

• Zum Backen verwenden Sie am besten die mitgelieferten Bleche.
• Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen.
• Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten nicht ausreichend gar wird.
• Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann.
• Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar).
• Es empfiehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen.
• Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze.
• Nähere Backhinweise finden Sie in der Tabelle, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden.
• Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung.

Braten von Fleisch

• Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empfiehlt es sich auf den Gasherdbrennern zu garen.
• Zum Braten empfiehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Griffe haben sollte.
• Beim Braten auf dem Gitter- oder Grillrost empfiehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben.
• Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.

Wird die Reinigung und Pflege des Backofens sowie dessen entsprechende Wartung sichergestellt, trägt dies zur Verlängerung eines störungsfreien Betriebs des Gerätes entscheidend bei.

Vor der Reinigung des Backofens ist der Backofen auszuschalten. Der Backofen muss vollständig ausgekühlt sein, bevor mit der Reinigung begonnen wird.

• Der Backofen sollte nach jeder Reinigung gereinigt werden. Bei der Reinigung des Backofens ist die Beleuchtung einzuschalten, damit man den Betriebsraum besser sehen kann.
• Den Garraum nur mit warmem Wasser und etwas Spülmittel reinigen.

- Reinigung

Die Vorgehensweise wurde im Kapitel Menü / Reinigung beschrieben.

Nach der Reinigung die Backofentür öffnen, den Innenraum mit einem Schwamm oder Tuch auswischen und anschließend mit warmem Wasser und etwas Spülmittel reinigen.

- Nach der Reinigung des Backofens sollte der Garraum trockengewischt werden.

- Zum Waschen und zur Reinigung sollte ein weiches, feines und aufnahmefähiges Tuch verwendet werden.

Wichtig. Nach dem dritten Gebrauch des Backofens im Dampfbetrieb sollte das Wasser-Dampf-System folgenderweise entkalkt werden:

• 0,5 l Wasser mit Entkalkungsmittel vermischen,
• in die Wasserschublade einfüllen und ca. 10-15 Minut abwarten,
• nach dem Entkalken das System zweimal durchspülen, das Wasser mit dem Schwamm entfernen und trockenwischen,
• die Backofentür offen lassen, bis alles trocken ist.

Achtung. Den Dampferzeuger nach jedem Gebrauch trockenwischen, das Wasser mit dem Schwamm aufnehmen. Eventuelle Kalkreste lassen sich am besten mit Wasser mit Essig entfernen.

Wichtig!

Bei der Reinigung und Wartung keine Scheuermittel, scharfe Reinigungsmittel oder Schleifmittel verwenden.

Für die Reinigung der Fronten nur warmes Wasser mit etwas Spülmittel oder Glasreiniger verwenden. Keine Reinigungsmilch verwenden.

- Die Backöfen, die mit dem Buchstaben D gekennzeichnet wurden, wurden mit leicht ausbaubaren Blechträgern ausgerüstet. Um diese zur Reinigung herausnehmen zu können, an der vorderen Halterung (Z1) ziehen, die Führungsschiene kippen und diese aus der hinteren Halterung (Z2) herausnehmen. Die Führungsschienen nach der Reinigung in die dafür vorgesehenen Öffnungen einsetzen und die Halterungen (Z1 und Z2) eindrücken.

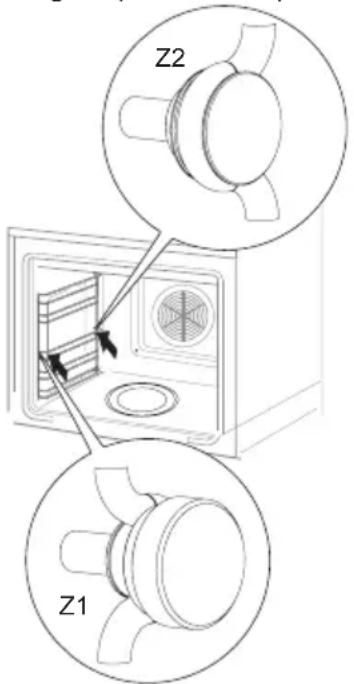

Ausbau der Blechträger

- Die mit den Buchstaben De gekennzeichneten Backöfen verfügen über nicht rostende Teleskopauszüge, die an den Drahtführungsschienen befestigt sind. Die Führungsschienen samt Drahtführungsschienen herauszunehmen und zu waschen. Vor dem Einlegen der Bleche sind sie herauszuziehen (wenn der Backofen heiß ist, sind die Führungsschienen herausziehen, indem die hintere Kante der Bleche an den Stoßstangen im vorderen Bereich der Führungsschienen angesetzt wird) und anschließend mit dem Blech einschieben.

Hinweis!

Die Teleskopauszüge dürfen im Geschirrspüler ebenfalls nicht gereinigt werden.

Herausnehmen der Teleskopauszüge

Einsetzen der Teleskopauszüge

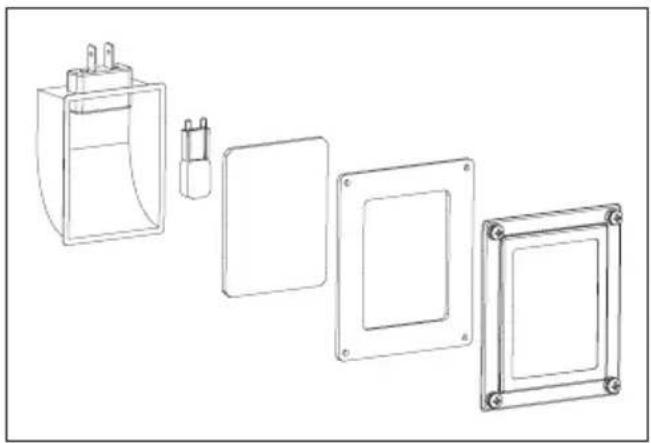

Wechsel der Halogenleuchte im Backofen

Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel der Halogen-leuchte vergewissern, dass das Gerät abgeschaltet ist.

Beleuchtung des Backofens

1. Das Gerät von der Stromversorgung trennen.
2. Die Bleche herausnehmen.
3. Wenn der Backofen über Teleskop-Führungsschienen verfügt, müssen sie herausgenommen werden.
4. Vier Abdeckungsschrauben mit einem Flachschraubendreher ausschrauben, die Abdeckung abnehmen und die Dichtung herausnehmen, reinigen und sorgfältig trocken wischen.
5. Die Halogenleuchte nach unten ziehen und herausnehmen. Es ist dabei ein Tuch oder Papier zu verwenden. Die Leuchte bei Bedarf durch eine neue Halogenleuchte G9 ersetzen.
   -Spannung 230V
   -Leistung 25W
6. Die Halogenleuchte sorgfältig in die Fassung setzen.
7. Die Abdeckung samt Dichtung einsetzen und festschrauben. Anschrauben.

Achtung: Es ist darauf zu achten, dass die zu ersetzende Halogenleuchte nicht mit bloßen Fingern berührt wird!

Backofentür aushängen

Zum Reinigen und für einen besseren Zugang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür öffnen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken (Abb. A). Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Backofentür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden.

Klappbügel nach oben drücken

Herausnahme der inneren Scheibe

1. Mit Hilfe eines flachen Schraubendrehers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben wird (Abb. B).

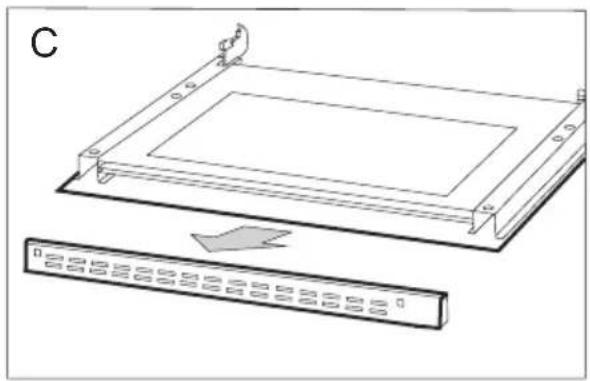

2. Die obere Türleiste herausnehmen. (Abb.B, C)

ALLGEMEINE PFLEGEHINWEISE

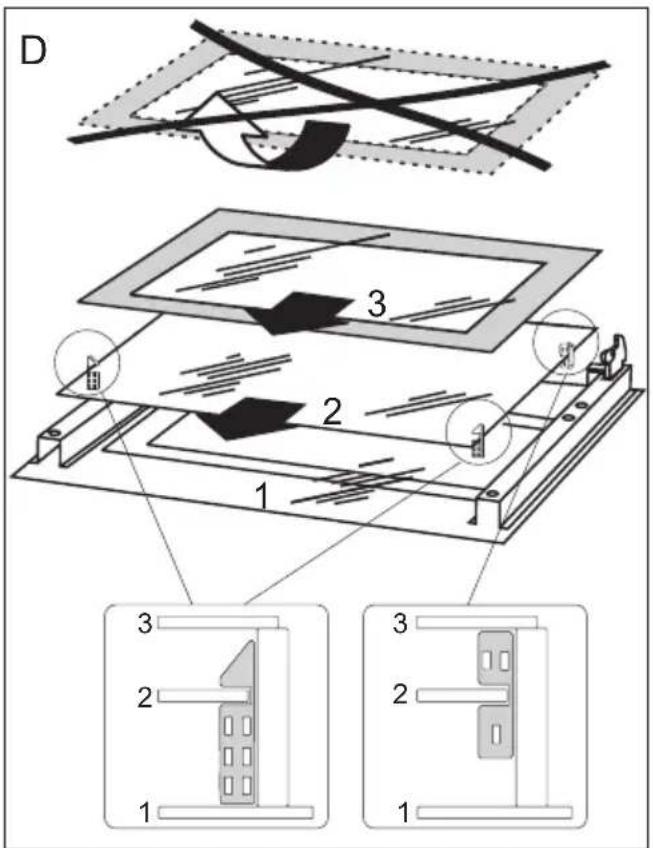

1. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. Zeichnung D und D1.
2. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen.

Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in umgekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im oberen Teil befinden.

Hinweis! Die obere Leiste sollte nicht gleichzeitig an beiden Seiten der Tür eingedrückt werden. Zur korrekten Montage der oberen Türleiste sollte zuerst das linke Ende an die Tür gelegt und anschließend das rechte Ende eingedrückt werden, bis es „einrastet“. Anschließend die Leiste an der linken Seite eindrücken, bis sie „einrastet“.

Herausnahme der inneren Scheibe.

Technische Kontrollüberprüfungen

Außer der Sauberhaltung des Herdes ist auf folgendes zu achten:

• Funktionsprüfungen für Steuerelemente und Baugruppen des Geräts durchführen. Nach Ablauf der Garantiezeit mindestens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Servicewerkstatt durchführen lassen.
• Festgestellte Betriebsstörungen beheben.
• Eine regelmäßige Wartung der Baugruppen gemäß den Wartungsintervallen durchführen.

Achtung!

Sämtliche Reparaturen und Regulierungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen.

Bei jeder Notfallsituation ist wie folgt vorzugehen:

• Funktionsbaugruppen des Backofens ausschalten,
  • von der Stromversorgung trennen,
• da einige geringfügige Fehler entsprechend den unten angegebenen Anweisungen durch den Benutzer selbst entfernt werden können, ist das Gerät gemäß den Punkten der nachstehenden Tabelle zu überprüfen, bevor der Kundendienst angerufen wird.

Problem Ursache	Behebung
1.Keine Gerätefunktion Strom	ausfall Die Sicherung der Hausan-lage überprüfen und - falls diese durchgebrannt ist - auswechseln.
2.Die Backofen-Beleuchtung ist ausgefallen	Glühlampe gelockert oder beschädigt	durchgebrannte Backofen-Glühlampe auswechseln (siehe: Kapitel Reinigung und Wartung)
3.Symbol E0 im Display Fehler	des Temperatursensors	Siehe: Kapitel zur Bedienung des Steuermoduls Hauptmenü / Einstellungen / Service
4.Symbol E1 im Display Fehler	des Sensors des Bratenthermometers	Siehe: Kapitel zur Bedienung des Steuermoduls Hauptmenü / Einstellungen / Service
5.Symbol E2 im Display Fehler	des Sensors des Dampferzeugers	Siehe: Kapitel zur Bedienung des Steuermoduls Hauptmenü / Einstellungen / Service
6.Der Touch-Display schaltet sich ein	Das über dem Backofen eingebaute Induktionskochfeld ist eingeschaltet.	Die Display-Sperre (Schlüssel) einschalten, siehe: Kapitel Sonderfunktionen des Steuermoduls

Nennspannung 230V \~ 50 Hz

Nennleistung max. 3,1 kW

Ausmaße des Geräts (HxBxT) 59,5 / 57,5 / 59,5 cm

Das Gerät entspricht den EU-Bestimmungen EU-Norm EN 60335-1, EN 60335-2-6

Übereinstimmungserklärung des Herstellers

Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht:

● Niederspannungsrichtlinie 2006/95/EG,
- Elektromagnetische Verträglichkeit 2004/108/EG,
• ErP Richtlinie 2009/125/EG,.

Dem Gerät wurde deshalb das CE Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde.

[EMPTY]
