DBR 6990 IN - Dunstabzugshaube BAUKNECHT - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube, Einbau
Farbe	Edelstahl
Breite	90 cm
Tiefe	50 cm
Höhe (min - max)	60 - 110 cm
Gewicht	ca. 15 kg
Stromversorgung	230 V, 50 Hz
Maximale Leistung	650 m³/h
Geräuschpegel (max)	62 dB(A)
Betriebsart	Abluft / Umluft (Aktivkohlefilter erforderlich)
Filtertyp	Metallfettfilter, waschbar
Beleuchtung	LED, 2 x 3 W
Bedienung	Touch-Control, 3 Leistungsstufen + Intensivstufe
Sicherheit	Automatische Abschaltung (optional), Überhitzungsschutz
Reinigung	Fettfilter spülmaschinengeeignet, Oberfläche mit feuchtem Tuch
Ersatzteile	Aktivkohlefilter, LED-Leuchtmittel, Fettfilter
Energieeffizienzklasse	A+
Jährlicher Stromverbrauch	ca. 50 kWh
Garantie	2 Jahre

Häufig gestellte Fragen - DBR 6990 IN BAUKNECHT

Wie wechsle ich den Aktivkohlefilter bei der Bauknecht DBR 6990 IN?

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Wie reinige ich die Fettfilter?

Welche Leistungsstufen hat die Haube?

Wie tausche ich die LED-Beleuchtung aus?

Die Dunstabzugshaube funktioniert nicht – was kann ich tun?

Welche Abmessungen hat die Bauknecht DBR 6990 IN?

Ist ein Rückschlagklappe im Lieferumfang enthalten?

Wie stelle ich die Abluft-/Umluftbetrieb um?

Was bedeutet die Fehlermeldung 'F1' auf dem Display?

BEDIENUNGSANLEITUNG DBR 6990 IN BAUKNECHT

D INSTALLATIONSANLEITUNGEN

Mindestabstand über der Kochfläche: 50 cm bei Elektroplatten, 65 cm bei Gasmulden oder gemischt betriebenen Kochfeldern. Schreiben die Installationsanweisungen des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten. Folgen Sie bei der Installation der Nummerierung (1⇒2⇒3⇒.....). Schließen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an. Achtung! Kontrollieren Sie, ob das Abluftrohr und die Befestigungsschellen mitgeliefert wurden. Andernfalls sind sie separat zu beziehen.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

GB INSTALLATION DATA SHEET

INSTALLATION - MONTAGEANLEITUNGEN

Das ansaugaktive Randpaneel und den/die Fettfilter abnehmen (schlagen Sie diesbezüglich in den Wartungsanleitungen nach).

• Ziehen Sie an der Wand eine Mittellinie bis zur Decke (1).
- Bringen Sie die Bohrskizze an der Wand an: Die senkrechte Mittellinie der Bohrskizze muss mit der an der Wand gezogenen Mittellinie übereinstimmen; außerdem muss der untere Rand der Bohrskizze der unteren Kante der Abzugshaube entsprechen (2).
- Setzen Sie den Haltebügel auf die Bohrskizze, so dass er mit dem vormarkierten Rechteck übereinstimmt, markieren Sie die beiden externen Bohrungen und führen Sie diese aus. Entfernen Sie die Bohrskizze, setzen Sie die 2 Wanddübel ein und befestigen Sie den Haltebügel der Abzugshaube (3) mit 2 5x45 mm Schrauben.
- Hängen Sie die Abzugshaube in den Haltebügel (4) ein, regulieren Sie den Abstand (5) und die waagerechte Ausrichtung (6.) der Abzugshaube.
- Markieren Sie die 2 Bohrungen für die endgültige Befestigung der Abzugshaube (7).
- Hängen Sie die Abzugshaube aus (8), führen Sie die Bohrungen aus (9. - ∅ 8 mm - siehe Schritt 7.), setzen Sie 2 Wanddübel ein (10).
- Bringen Sie den Kaminhaltebügel G an der die Decke säumenden Wand an (der kleine Schlitz am Haltebügel muss der zuvor an der Wand gezogenen Linie entsprechen - Schritt 1), mit 2 ∅ 8 mm Dübeln (11) und 2 Schrauben (12) befestigen.
- Hängen Sie die Dunstabzugshaube in den unteren Bügel ein. (13) Führen Sie die definitive Wandbefestigung der Abzugshaube mit 2 5x45 mm Schrauben (14) (ABSOLUT ERFORDERLICH) aus und verschließen Sie die Bohrlöcher mit 2 Abdeckkappen.
- Verbinden Sie ein Abluftrohr mit dem Anschlussring B. Das Abluftrohr (15) muss nach außen (Abluftversion) oder zum Umlenkstück (Umluftversion) führen. Befestigen Sie das Umlenkstück F am Kaminhaltebügel G, falls nicht bereits montiert. Befestigen Sie den Verbindungsring (Bajonettverschluss) mit einer Schraube um UmlenkstückF.
- Nehmen Sie den elektrischen Anschluss vor (16).
- Bringen Sie die Kamine an und befestigen Sie sie oben mit 2 Schrauben (17a) am Kaminhaltebügel G (17b).
- 18. Schieben Sie die untere Kaminhälfte zur kompletten Abdeckung des Ansaugaggregats in ihre Aufnahme über der Abzugshaube.

Den Fettfilter und das ansaugfähige Randpaneel wieder einbauen, die Abzugshaube ans Stromnetz anschließen und abwarten, bis die Betriebselektronik die zur Funktionstüchtigkeit des Bedienfelds (sämtliche Soft-Touch-Tasten blinken dabei) notwendige Justierung vorgenommen hat

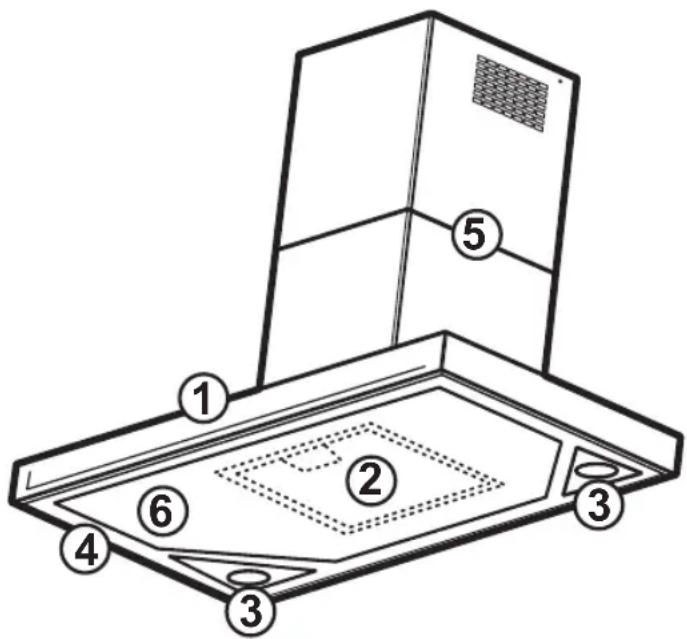

1. Bedienfeld.
2. Fettfilter.
3. Halogenlampen.
4. Schwadenfang.
5. Teleskopkamin.
6. Ansaugaktives Paneel.

D INSTALLATIONSANLEITUNGEN

Mindestabstand über der Kochfläche: 50 cm bei Elektroplatten, 65 cm bei Gasmulden oder gemischt betriebenen Kochfeldern. Schreiben die Installationsanweisungen des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten. Folgen Sie bei der Installation der Nummerierung (1⇒2⇒3⇒.....). Schließen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an. Achtung! Kontrollieren Sie, ob das Abluftrohr und die Befestigungsschellen mitgeliefert wurden. Andernfalls sind sie separat zu beziehen.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

GB INSTALLATION DATA SHEET

Um die Funktionen der Abzugshaube zu wählen, brauchen Sie die Bediensymbole nur leicht zu berühren.

Die Symbole sind in der Mitte der die Haubenfront verdeckenden Verglasung siebgedruckt.

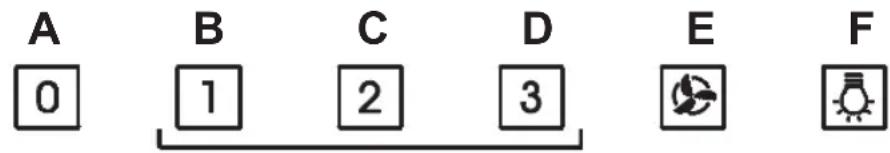

A	AUS Taste Motor (Stand-by) - Ausschaltung der ElektronikMOTOR AUSKurz drücken, um den Motor abzuschalten.AUSSCHALTUNG DER ELEKTRONIKDie Taste länger als 3 Sekunden lang drücken, um die Bedienelektronik der Abzugshaube auszuschalten.Hinweis: die Beleuchtung lässt sich aber ein- und ausschalten.Die Funktion kann während der Gerätereinigung nützlich sein.Zum Wiederzuschalten der Elektronik den Vorgang einfach wiederholen.
B	Wahltaste für niedrige Geschwindigkeitsstufe (Saugleistung) und EIN/AUS Taste Zeitgeber.Nach der Geschwindigkeitswahl die Taste nochmals länger als 2 Sekunden drücken (die Taste beginnt zu blinken), um die Betriebszeit einzustellen.Nach 20 Minuten schaltet sich die Abzugshaube ab.
C	Wahltaste für mittlere Geschwindigkeitsstufe (Saugleistung) und EIN/AUS Taste Zeitgeber.Nach der Geschwindigkeitswahl die Taste nochmals länger als 2 Sekunden drücken (die Taste beginnt zu blinken), um die Betriebszeit einzustellen.Nach 15 Minuten schaltet sich die Abzugshaube ab.
D	Wahltaste für hohe Geschwindigkeitsstufe (Saugleistung) und EIN/AUS Taste Zeitgeber.Nach der Geschwindigkeitswahl die Taste nochmals länger als 2 Sekunden drücken (die Taste beginnt zu blinken), um die Betriebszeit einzustellen.Nach 10 Minuten schaltet sich die Abzugshaube ab.
E	Wahltaste für höchste Geschwindigkeitsstufe (Saugleistung) - Dauer 5 Minuten - und EIN/AUS Taste Zeitgeber.Nach der Geschwindigkeitswahl die Taste nochmals länger als 2 Sekunden drücken (die Taste beginnt zu blinken), um die Betriebszeit einzustellen.Nach 5 Minuten schaltet sich die Abzugshaube ab.
F	EIN/AUS Taste Beleuchtung

Bevor Sie sich im Falle von Betriebsstörungen an den Kundendienst wenden, sollten Sie das Gerät für die Dauer von mindestens 5 Sekunden durch Ziehen des Steckers vom Stromnetz abschalten und dann wieder einschalten, ca. 15 Sekunden warten (zur Justierung der Bedienfunktionen erforderliche Zeitspanne) und einen neuen Versuch machen.

Sollte die Betriebsstörung weiterhin bestehen, müssen Sie den Kundendienst benachrichtigen.

Wartung und Pflege

Schalten Sie die Abzugshaube IMMER vom Stromnetz ab.

Reinigen Sie das ansaugaktive Randpaneel ebenso häufig wie den Fettfilter mit einem Tuch und einem nicht zu konzentrierten Flüssigreiniger.

Keinesfalls Scheuermittel benutzen.

Waschen Sie den Fettfilter und den Kohlefilter einmal im Monat im Geschirrspüler auf der höchsten Temperaturstufe mit dem üblichen Spülmittel.

Die Filter am besten separat waschen.

Trocknen Sie den gereinigten Kohlefilter zur Reaktivierung 10 Minuten lang im Ofen bei 100°C. Der Kohlefilter ist alle 3 Jahre zu ersetzen.

Abbau des ansaugaktiven Randpaneels - Abb.1:

Achtung! Halten Sie das Randpaneel sowohl beim Abnehmen als auch beim Anbringen mit beiden Händen fest, um zu vermeiden, dass es herunterfällt und Personen oder Sachen beschädigt.

Ziehen Sie das Paneel (VORDERSEITE) energisch nach unten und haken Sie es aus den rückseitigen Scharnieren aus.

Einbau: Die Rückseite des Paneels einhaken und die Vorderseite in die zu diesem Zweck an der Haubenfläche angebrachten Stifte einrasten lassen.

Achtung! Achten Sie immer darauf, dass das Paneel in der richtigen Position sicher befestigt ist.

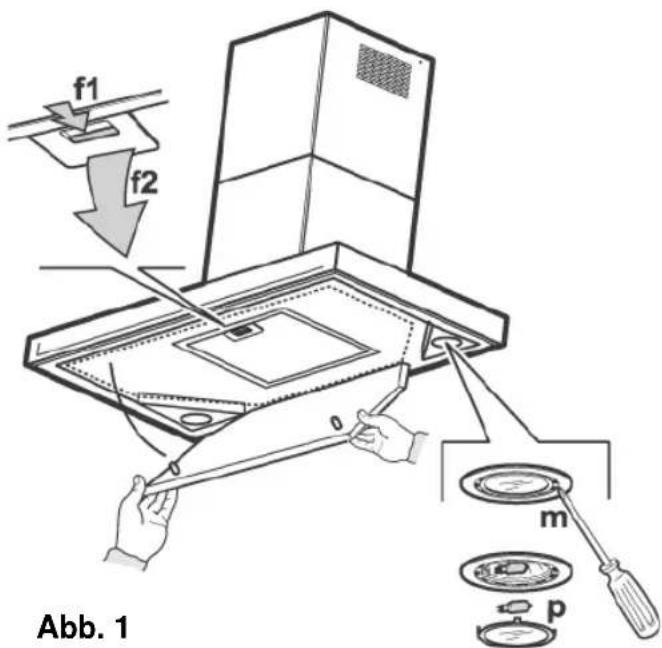

Entnahme der Fettfilter - Abb. 1: Nehmen Sie zuerst das ansaugaktive Randpaneel ab, ziehen Sie dann den Schnappgriff nach hinten (f1) und ziehen Sie dann den Filter nach unten heraus (f2). Einbau: in umgekehrter Reihenfolge vorgehen.

Auswechseln der Lampen - Abb. 1:

1. Setzen Sie einen kleinen Schlitzschraubenzieher oder ein anderes geeignetes Werkzeug als Hebel an (m) und nehmen Sie die Lampenabdeckung ab (p).
2. Wechseln Sie die defekte Lampe aus. Verwenden Sie ausschließlich max.12V/20W G4 Halogenlampen, die Sie nicht mit den Händen berühren dürfen.
3. Schließen Sie die Lampenabdeckung wieder (sie rastet ein).

Einbau (Ausbau) des Kohlefilters - Abb. 2:

1. Das ansaugaktive Randpaneel abnehmen.
2. Den Fettfilter entnehmen.
3. Nehmen Sie die Filterhalterung mit einer 90°- Drehung der Griffteile (g) ab.
4. Setzen Sie (oder entfernen bei Wasch- oder Ersatzbedarf) den Kohlefilter (i) in die Filterhalterung (h).
5. Bauen Sie die Kohlefilterhalterung, den Fettfilter und das ansaugaktive Randpaneel wieder ein.

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch das Recyclingsymbol gekennzeichnet. Entsorgung gemäß örtlichen Vorschriften. Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern halten, da es eine mögliche Gefahrenquelle darstellt.

2. Gerät

Dieses Gerät ist in Übereinstimmung mit der EU-Richtlinie 2002/96

"Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet.

Durch die vorschriftsmäßige Entsorgung trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Das Symbol auf dem Produkt oder den Begleitpapieren weist darauf hin, dass das Gerät nicht als Hausmüll behandelt werden darf, sondern bei den zuständigen Sammelstellen für Elektro- und Elektronikaltgeräte abzugeben ist.

Beachten Sie daher bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung.

Wenden Sie sich für weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling des Produktes an die zuständige lokale Behörde, an die städtische Müllabfuhr oder an Ihren Fachhändler, bei dem Sie das Gerät erworben haben.

ALLGEMEINE HINWEISE UND RATSCHLÄGE ACHTUNG!

- Das Gerät ist nicht für den Gebrauch durch Kinder oder körperlich oder geistig behinderte oder auch hör- und sehgeschädigte und unerfahrene Personen bestimmt, es sei denn unter der Aufsicht oder Anleitung einer für ihre Sicherheit haftenden Person.

- Achten Sie darauf, dass Kinder das Gerät nicht als Spielzeug benutzen.

1. Schließen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an. Vor jedem Reinigungs- oder Instandhaltungseingriff die Dunstabzugshaube vom Stromnetz abschalten. Dazu den Stecker ziehen oder den Hauptschalter in der Wohnung abschalten.

2. Bereiten Sie keine flambierten Gerichte unter der Abzugshaube zu. Bei offenen Flammen besteht Brandgefahr.

3. Lassen Sie beim Frittieren keine Pfannen unbeaufsichtigt, da das erhitzte Fett Feuer fangen könnte.

4. Konstante Pflege und Reinigung gewährleisten den einwandfreien Betrieb und die Leistungstüchtigkeit Ihrer Abzugshaube. Säubern Sie regelmäßig alle verschmutzten Flächen Ihrer Abzugshaube. Sie sollten den Filter des Ofteren entfernen und reinigen oder ersetzen. Die Verwendung von entflammbaren Materialien zur Ableitung der angesaugten Luft ist untersagt.

5. Wird die Abzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, darf der Unterdruck im Raum 4 Pa (4 x 10 -5 bar) nicht überschreiten. Sorgen Sie daher für eine angemessene Raumbelüftung.

6. Die von der Abzugshaube angesaugte Luft darf nicht über den Rauchfang der Heizung oder von Geräten abgestoßen werden, die nicht elektrisch betrieben werden.

7. Der Raum muss ausreichend belüftet sein, wenn die Abzugshaube zusammen mit anderen Geräten verwendet wird, die mit Gas oder anderen Brennstoffen betrieben werden.

8. Stellen Sie vor dem Anfassen der Lampen sicher, dass diese abgekühlt sind.

9. Die angesaugte Luft darf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten.

10. Da die Abzugshaube keine Ablagefläche ist, weder Gegenstände darauf abstellen noch sie übermäßig belasten

Hinweis: Tragen Sie bei allen Installations- und Instandhaltungseingriffen Schutzhandschuhe.

⚠️ Elektrischer Anschluss

Die Netzspannung muss mit der auf dem Typenschild im Innenteil der Abszugshaube übereinstimmen. Falls mit Stecker versehen, die Abzugshaube an eine normgerechte Steckdose an zugänglicher Stelle anschließen. Sollte die Abzugshaube nicht mit Stecker versehen sein (direkter Netzanschluss) oder sich die Steckdose an einer nicht zugänglichen Stelle befinden, ist ein normgerechter zweipoliger Schalter vorzusehen, der die vollständige elektrische Abschaltung bei Überspannungsbedingungen der IEC-Kategorie III konform mit den Installationsbestimmungen gewährleistet.

ACHTUNG: bevor Sie den Stromkreis der Abzugshaube wieder an das Stromnetz anschließen und deren Betrieb überprüfen, müssen Sie immer kontrollieren, ob das Netzkabel sachgerecht montiert und während der Haubeninstallation NICHT etwa eingequetscht wurde.

Reinigung der Abzugshaube

Achtung! An der Haube verbleibendes Öl/Fett könnte sich entzünden (deshalb mindestens 1 Mal im Monat entfernen).

Verwenden Sie dazu ein weiches Tuch und Neutralreiniger. Vermeiden Sie unbedingt Scheuermittel oder Alkohol.

Vor Inbetriebnahme der Dunstabzugshaube

Damit Sie Ihre Dunstabzugshaube optimal nutzen können, sollten Sie die Gebrauchsanleitungen sorgfältig lesen und für den Bedarfsfall aufbewahren.

Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

Stellen Sie sicher, dass die Abzugshaube keine Transportschädenerlitten hat.

Konformitätserklärung

Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:

- Sicherheitsanforderungen der "Niederspannungsrichtlinie" 73/23/EWG

- Schutzvorschriften der "EMV" Richtlinie" 89/336/EWG, geändert durch die Richtlinie 93/68/EWG.

Störung-was tun

Die Abzugshaube funktioniert nicht:

- Sitzt der Stecker korrekt in der Steckdose?

- Liegt ein Stromausfall vor?

Die Ansaugleistung der Abzugshaube ist ungenügend:

- Haben Sie die korrekte Geschwindigkeitsstufe eingestellt?

- Sind die Filter zu reinigen oder zu ersetzen?

- Sind die Abluftöffnungen verstopft?

Die Lampe funktioniert nicht:

- Ist die Lampe zu ersetzen?

- Wurde die Lampe sachgerecht montiert?

KUNDENDIENST

Bevor Sie den Kundendienst rufen

1. Erst prüfen, ob Sie die Störung selbst beheben können (siehe "Störung-was tun").

2. Das Gerät abschalten und wieder einschalten, um sicherzustellen, dass der Fehler behoben wurde.

3. Haben Sie keinen Erfolg, müssen Sie den Kundendienst benachrichtigen.

Machen Sie bitte folgende Angaben:

• Art der Störung,

- Das Gerätemodell, das Sie dem Typenschild im Innenteil der Abzugshaube nach Entfernen der Fettfilter entnehmen können.

- Ihre vollständige Adresse,

- Ihre Telefonnummer mit Vorwahl.

• Die Servicenummer (Ziffer unter dem Wort SERVICE auf dem Typenschild im Innenteil der Abzugshaube hinter dem Fettfilter).

Wenden Sie sich im Falle eines Reparaturbedarfs an eine autorisierte Kundendienststelle (zur Garantie von Originalersatzteilen und einer fachmännischen Reparatur).

Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die Qualitätseigenschaften des Geräts gefahrden.
