Produkttyp	Dunstabzugshaube
Marke	Bauknecht
Modell	DBRI 5810 IN
Montageart	Wand- oder Deckenmontage
Breite (ca.)	60 cm
Tiefe (ca.)	50 cm
Höhe	Verstellbar (Teleskopkamin)
Gewicht (ca.)	15 kg
Spannung	220–240 V / 50 Hz
Anzahl Geschwindigkeiten	3
Beleuchtung	Halogenlampen, max. 20 W (G4)
Fettfilter	Metallfettfilter, waschbar (monatlich)
Aktivkohlefilter	Optional, alle 3 Jahre ersetzen
Steuerung	Touch-Tasten
Gehäusematerial	Edelstahl / lackiert
Lieferumfang	Dunstabzugshaube, Teleskopkamin, Montagematerial, Anleitung
Reinigungshinweise	Fettfilter monatlich, Kohlefilter alle 3 Jahre wechseln
Kundendienst	Servicenummer auf Typenschild im Gerät

Häufig gestellte Fragen - DBRI 5810 IN BAUKNECHT

Wie installiere ich die Dunstabzugshaube DBRI 5810 IN?

Die Installation muss von einer Fachkraft gemäß den Anweisungen in der Bedienungsanleitung durchgeführt werden. Achten Sie auf den Mindestabstand zur Kochplatte (50 cm bei Elektro, 65 cm bei Gas). Die Haube wird an der Wand oder Decke montiert und der Teleskopkamin angepasst.

Welchen Abstand muss ich zwischen Kochplatte und Dunstabzugshaube einhalten?

Der Mindestabstand beträgt 50 cm bei elektrischen Kochherden und 65 cm bei Gas- oder Gas-/Elektroherden. Prüfen Sie auch die Angaben in der Anleitung Ihrer Kochplatte.

Wie reinige ich die Fettfilter?

Die Metall-Fettfilter sollten mindestens einmal im Monat gereinigt werden. Sie können von Hand mit Spülmittel oder im Geschirrspüler bei niedriger Temperatur und kurzem Zyklus gewaschen werden. Nach dem Waschen wieder in umgekehrter Reihenfolge einbauen.

Wie wechsle ich den Aktivkohlefilter?

Der Kohlefilter muss alle 3 Jahre ersetzt werden. Zum Wechseln nehmen Sie den Fettfilter ab, drehen die Knöpfe am Filterrahmen um 90°, setzen den neuen Kohlefilter ein und montieren alles wieder. Nach dem Waschen im Geschirrspüler kann der Filter bei 100°C im Backofen 10 Minuten getrocknet und wiederverwendet werden.

Wie tausche ich die Halogenlampen aus?

Verwenden Sie nur Halogenlampen mit max. 20 W (G4). Trennen Sie die Haube vom Stromnetz. Hebeln Sie die Lampenabdeckung vorsichtig mit einem kleinen Schraubendreher ab. Ziehen Sie die alte Lampe heraus und setzen Sie die neue ein. Bringen Sie die Abdeckung wieder an.

Was tun, wenn die Dunstabzugshaube nicht richtig saugt?

Überprüfen Sie, ob die richtige Geschwindigkeit eingestellt ist. Reinigen Sie die Fettfilter, da verstopfte Filter die Saugleistung reduzieren. Kontrollieren Sie auch, ob die Luftöffnungen frei sind. Bei Umluftbetrieb muss der Kohlefilter ggf. gereinigt oder ersetzt werden.

Warum leuchtet die Lampe nicht?

Prüfen Sie, ob die Lampe defekt ist und ersetzt werden muss. Stellen Sie sicher, dass die Lampe korrekt in der Fassung sitzt. Falls nötig, tauschen Sie die Lampe gemäß der Anleitung aus.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Haube kann sowohl als Abluft- als auch als Umluftversion betrieben werden. Für den Umluftbetrieb benötigen Sie Aktivkohlefilter, die Sie separat bestellen und montieren müssen. Sorgen Sie für ausreichende Raumlüftung.

Wo finde ich die Servicenummer für den Kundendienst?

Die Servicenummer befindet sich auf dem Typenschild im Inneren des Geräts (nach Abnahme des Fettfilters sichtbar). Notieren Sie diese Nummer sowie Modell und Seriennummer, bevor Sie den Kundendienst kontaktieren.

Wie entsorge ich die alte Dunstabzugshaube?

Das Gerät ist gemäß der EU-Richtlinie WEEE gekennzeichnet. Geben Sie es nicht in den Hausmüll, sondern entsorgen Sie es bei einer Sammelstelle für Elektro- und Elektronik-Altgeräte. Schneiden Sie das Netzkabel vor der Entsorgung ab.

BEDIENUNGSANLEITUNG DBRI 5810 IN BAUKNECHT

WICHTIGE SICHERHEITSHINWEISE

IHRE SICHERHEIT UND DIE ANDERER PERSONEN IST SEHR WICHTIG.

Diese Anweisungen sowie das Gerät verfügen über wichtige Sicherheitshinweise, die Sie durchlesen und stets beachten sollten.

Dieses Warnsymbol betrifft die Sicherheit und weist auf potentielle Risiken für den Benutzer und andere Personen hin. Dieses Warnsymbol steht mit folgenden Wörtern vor allen Sicherheitshinweisen:

GEFAHR:

Weist auf eine gefährliche Situation hin, die bei mangelnder Vorsicht zu schweren Verletzungen führen kann.

WARNUNG:

Weist auf eine gefährliche Situation hin, die bei mangelnder Vorsicht zu schweren Verletzungen führt.

Alle Sicherheitshinweise beschreiben die potentielle Gefahr auf welche sie sich beziehen und geben an, wie Sie dem Risiko einer Verletzung, Beschädigung und einer Stromschlaggefahr vorbeugen können, die bei einem ungeeigneten Gebrauch entstehen. Halten Sie sich genau an folgende Anweisungen:

• Die Installation oder Wartung muss von einer Fachkraft gemäß den Herstellerangaben und gültigen örtlichen Sicherheitsbestimmungen durchgeführt werden. Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies vom Bedienungshandbuch nicht ausdrücklich vorgesehen ist.

- Halten Sie das Gerät von der Stromversorgung getrennt, bis der Einbau durchgeführt wurde.

• Die Erdung des Gerätes ist gesetzlich vorgeschrieben. (Nicht bei Dunstabzugshauben der Klasse II möglich)

- Das Netzkabel muss lang genug sein, um das Gerät an die Steckdose schließen zu können.

- Ziehen Sie nicht am Netzkabel des Gerätes, um den Stecker aus der Steckdose zu ziehen.

- Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein.

- Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuss sind.

- Das Gerät darf ohne Aufsicht weder von Kindern noch von Personen mit herabgesetzten körperlichen, sensuellen oder mentalen Fähigkeiten oder ohne die erforderliche Erfahrung und Kenntnis benutzt werden, es sei denn, sie wurden durch für ihre Sicherheit verantwortliche Personen entsprechend eingewiesen.

- Kundendienst für den Benutzer: Reparieren Sie das Gerät nicht selbst und tauschen Sie keine Teile aus, wenn dies vom Bedienungshandbuch nicht ausdrücklich vorgesehen ist. Alle anderen Wartungsarbeiten müssen von einer Fachkraft durchgeführt werden.

- Wenn Sie ein Loch in die Wand bohren, achten Sie darauf keine Stromkabel und/oder Rohrleitungen zu beschädigen.

• Die Entlüftungskanäle müssen immer ins Freie geführt werden.

• Der Hersteller haftet nicht für Schäden die aus einem ungeeigneten Gebrauch oder falscher Einstellung der Steuerungen entstehen sollten.

- Eine regelmäßige Wartung und Reinigung gewährleisten einen einwandfreien Betrieb und eine ordentliche Leistung des Geräts. Entfernen Sie des Öfteren alle Verkrustungen an der Oberfläche, um zu vermeiden, dass sie Fett ansammeln kann. Reinigen oder ersetzten Sie den Filter regelmäßig.

- Unter dem Gerät dürfen keine flambierten Gerichte zubereitet werden. Die offene Flamme könnte einen Brand verursachen.

• Die vom Gerät angesaugte Luft darf nicht über das Abluftrohr anderer mit Gas- oder sonstigen Brennstoffen betriebenen Geräten sondern muss getrennt abgestoßen werden. Es müssen die nationalen Gesetzvorschriften für Luftabzüge laut Art. 7.12.1 der CEI EN 60335-2-31 berücksichtigt werden.

- Wird die Dunstabzugshaube zusammen mit anderen durch Gas- oder anderen Brennstoffen versorgten Geräten betrieben, darf der Unterdruck im Raum einen Wert von 4 Pa (4 x 10-5 bar) nicht überschreiten. Stellen Sie daher sicher, dass der Raum ausreichend belüftet ist.

- Wenn Sie Speisen frittieren, lassen Sie die Pfanne niemals unbeaufsichtigt, da das Fett Feuer fangen könnte.

- Lassen Sie die Glühbirnen erst abkühlen, bevor Sie sie berühren!

- Lassen Sie die Dunstabzugshaube nicht ohne Glühlampe und verwenden Sie sie nicht, wenn die Glühlampe nicht richtig montiert ist, da Stromschlaggefahr besteht.

• Die Dunstabzugshaube ist nicht als Auflagefläche geeignet. Stellen Sie keine Gegenstände darauf und belasten Sie sie nicht.

- Bei allen Installations- und Wartungsarbeiten, verwenden Sie auf jeden Fall Arbeitshandschuhe.

- Das Produkt ist nicht für den Gebrauch im Freien geeignet.

Entsorgung von Altgeräten

- Dieses Gerät wurde aus recycelbaren oder wiederverwendbaren Werkstoffen hergestellt. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Machen Sie das Gerät vor der Verschrottung unbrauchbar, indem Sie das Netzkabel abschneiden.

- Weitere Informationen zu Behandlung, Verwertung, und Wiederverwendung von Elektrogeräten können Sie bei der örtlichen Abfallbeseitigungsgesellschaft, der nächsten Sammelstelle für Haushaltsmüll oder bei Ihrem Händler erfragen, bei dem das Gerät gekauft wurde.

HEBEN SIE DIESE ANLEITUNG BITTE ALS NACHSCHLAGWERK GUT AUF.

INSTALLATION

Nach dem Auspacken des Geräts, prüfen Sie ob das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen wenden Sie sich bitte an Ihren Händler oder rufen die nächste Kundendienststelle an.

Sollten Schäden bemerkt werden, empfehlen wir die Styroporteile erst kurz vor der Installation zu entfernen

VORBEREITUNG ZUR INSTALLATION

WARNUNG:

Bedingt durch das schwere Gewicht des Produkts, muss die Handhabung und Installation der Dunstabzugshaube von mindestens zwei oder mehr Personen vorgenommen werden.

Der Mindestabstand zwischen Kochplatte und dem unteren Teil der Dunstabzugshaube darf nicht weniger als 50 cm für elektrische Kochherde oder 65 cm für Gas- und Gas-/Elektroherde betragen.

Prüfen Sie zudem, vor der Installation, die im Handbuch für die Kochplatte angegebenen Abstände.

ANSCHLUSS AN DAS STROMNETZ

Die Spannung auf dem Typenschild des Gerätes muss der Spannung des Stromnetzes entsprechen.

Das Typenschild befindet sich im Inneren der Dunstabzugshaube und ist nach Abnahme des Fettfilters sichtbar.

Das Stromkabel (Typ H05 RR- F3 x 1,5 mm) darf, falls erforderlich, ausschließlich von einem qualifizierten Fachmann ersetzt werden. Wenden Sie sich bitte an eine der Kundendienstellen.

Ist die Dunstabzugshaube mit einem Stecker versehen, schließen Sie diesen an eine gut zugängliche normgerechte Steckdose an. Falls die Dunstabzugshaube nicht mit einem Stecker versehen ist (d.h. direkt an das Netz geschlossen wird) oder falls der Stecker unzugänglich ist, muss ein zweipoliger, normgerechter Schalter eingebaut werden, der die Netzstromversorgung bei Überspannungen der Kategorie III laut den Installationsregeln unterbricht.

ALLGEMEINE HINWEISE

Vor der inbetriebnahme

Entfernen Sie Kartonteile, Schutzfolien und Klebeetiketten von den Zubehörteilen.

Prüfen Sie, ob die Dunstabzugshaube während des Transports beschädigt wurde.

Während des gebrauchs

Stellen Sie keine Gegenstände auf das Gerät, die es beschädigen könnten.

Das Gerät nicht Witterungen aussetzen.

INFORMATIONEN ZUM UMWELTSCHUTZ

Entsorgung von Verpackungsmaterialien

Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol ( ). Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es auf die von den verantwortlichen Stellen festgelegte Weise.

Entsorgung von Altgeräten

• Dieses Gerät ist gemäß der Europäischen Richtlinie 2002/96/EC für Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie) gekennzeichnet.
• Durch eine angemessene Entsorgung des Geräts trägt der Nutzer dazu bei, potentiell schädliche Auswirkungen für Umwelt und Gesundheit zu vermeiden.
• Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

STÖRUNG - WAS TUN?

Das Gerät funktioniert nicht:

• Kontrollieren Sie ob Spannung am Netz vorhanden und ob das Gerät angeschlossen ist.
• Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung erneut auftritt.

Wenn die Dunstabzugshaube nicht ausreichend saugt:

• Prüfen Sie ob die Absauggeschwindigkeit wie gewünscht eingestellt ist;
• Prüfen Sie, ob die Filter sauber sind;
• Prüfen Sie, ob die Luftöffnungen verstopft sind;

Wenn die Lampe nicht funktioniert:

• Prüfen Sie, ob die Glühlampe ersetzt werden muss;
• Prüfen Sie, ob die Glühlampe richtig montiert wurde.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Prüfen Sie, ob Sie das Problem anhand der in Kapitel „Störung - Was tun?" beschriebenen Punkte selbst lösen können.
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung behoben ist.

Falls die Störung nach den vorstehend beschriebenen Kontrollen weiter besteht, rufen Sie bitte den Kundendienst an.

Machen Sie dabei stets folgende Angaben:

• Eine kurze Beschreibung der Störung,
• Gerätetyp und Modellnummer,
• die Servicenummer (die Zahl nach dem Wort Service auf dem Typenschild), finden Sie im Inneren des Geräts. Die Servicenummer finden Sie auch auf dem Garantieheft,
• Ihre vollständige Anschrift,
• Ihre Telefonnummer.

0000 000 00000

Im Reparaturfall wenden Sie sich bitte an eine vom Hersteller autorisierte Kundendienststelle (nur dann wird garantiert, dass Originalersatzteile verwendet werden und eine sachgerechte Reparatur durchgeführt wird).

REINIGUNG

WARNUNG

• Verwenden Sie keine Wasserdampfreinigungsgeräte.
• Trennen Sie das Gerät von der Stromversorgung.

WICHTIG: Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel. Falls ein solches Mittel doch mit dem Gerät in Kontakt kommt, reinigen Sie es sofort mit einem feuchten Tuch.

- Reinigen Sie die Flächen mit einem feuchten Tuch. Entfernen Sie starke Verschmutzungen mit Wasser und ein paar Tropfen Geschirrspülmittel. Reiben Sie mit einem trockenen Tuch nach.

WICHTIG: Keinesfalls Scheuer- und Metallschwämme oder Metallschaber benutzen. Der Gebrauch solcher Gegenstände kann mit der Zeit die emaillierten Flächen beschädigen.

- Verwenden Sie für das Gerät geeignete Reinigungsmittel und halten Sie sich an die Anweisungen des Herstellers.

WICHTIG: Reinigen Sie den Fettfilter mindestens ein Mal pro Monat, um Fett- und Ölrückstände zu beseitigen.

WARTUNG

WARNUNG:

• Verwenden Sie Schutzhandschuhe.
• Trennen Sie das Gerät von der Stromversorgung.

FETTFILTER

Der Metall-Fettfilter muss nicht ersetzt werden, er muss jedoch einmal im Monat von Hand oder im Geschirrspüler bei niedriger Temperatur und kurzem Zyklus gewaschen werden. Ein im Geschirrspüler gewaschenen Fettfilter kann matt werden; dies beeinträchtigt jedoch nicht das Filtervermögen.

Den Griff herausziehen, um den Filter abnehmen zu können.

Nach der Reinigung des Fettfilters, diesen in umgekehrter Reihenfolge wieder montieren.

AUSWECHSELN DER HALOGENLAMPEN

WARNUNG:

- Nur Halogenlampen zu 20W max. (G4) verwenden.

1. Unterbrechen Sie die Stromversorgung der Dunstabzugshaube.
2. Setzen Sie einen kleinen Schraubenzieher als Hebel an den markierten Stellen an, um die Lampenabdeckung abzunehmen.
3. Ziehen Sie die beschädigte Lampe aus der Lampenfassung heraus und ersetzen Sie sie mit einer neuen.
4. Die Abdeckung wieder anbringen (einrasten).

(nur für Modelle mit Filterinstallation):

Der Kohlefilter muss ein Mal im Monat im Geschirrspüler bei hoher Temperatur mit einem gewöhnlichen Reinigungsmittel gewaschen werden. Wir empfehlen den Filter alleine zu waschen.

Um den Kohlefilter nach dem Waschen wieder zu aktivieren, muss er im Backofen bei 100°C 10 Minuten lang getrocknet werden.

Den Kohlefilter alle 3 Jahre ersetzen.

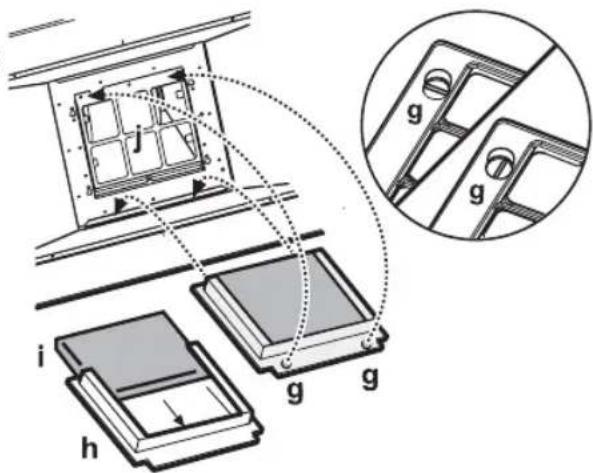

Einbau des Kohlefilters:

1. Fettfilter abnehmen.
2. Filterrahmen abnehmen; dazu die Knöpfe,,g" um 90° drehen.
3. Den Kohlefilter „i" in den Filterrahmen „h" montieren.
   Den Filterrahmen mit dem Fettfilter in umgekehrter Reihenfolge wieder montieren.

MITGELIEFERTES ZUBEHÖR

Packen Sie alle Zubehörteile aus. Kontrollieren Sie, ob alle Teile vorhanden sind.

• Dunstabzugshaube mit Motor, Lampen, Abdecktafeln mit Belüftungsschlitze und installierte Fettfilter.
  • 1 Vormontiertes Gerüst
  • 1 Filterverbindung mit Verlängerung
  • Montage- und Gebrauchsanweisungen
  • 1 Montageschablone
  • 6 Schrauben ∅ 6x70
  • 6 Wanddübel ∅ 10x60
  • 6 Schrauben ∅ 3,5x13
  • 4 Schrauben ∅ 4X8
  • 14 Schrauben ∅ 4x7
  • 14 Käfigmuttern
  • 23 Schrauben ∅ 3,5x9,5
  • 4 Schrauben 3x9

Mitgeliefertes Zubehör für die Flanschbefestigung (im Falle von niedrigen Decken)

• Flansch
  • Montageanweisungen
  • 4 selbstsichernde Muttern
  • 4 Unterlegscheiben
  • 4 Schrauben 6 x 70 ohne Spitze

INSTALLATION - VORBEREITENDE MONTAGEANLEITUNGEN

Die Dunstabzugshaube ist entweder für den Betrieb als „Abluftversion" oder als „Umluftversion" vorgesehen.

Abluftversion

Die Dämpfe werden über ein am Luftausgang angeschlossenes Dampfableitungsrohr nach außen abgesaugt.

Je nach eingesetztem Dampfableitungsrohr, das geeignete Befestigungssystem wählen, um das Rohr an den Luftausgang zu schließen.

WICHTIG: Den/die Aktivkohlefilter, wenn vorhanden, abnehmen.

Umluftversion

Die Luft wird durch einen oder mehrere Kohlefilter gefiltert und im Raum umgewälzt.

WICHTIG: Stellen Sie sicher, dass die Luft einwandfrei zirkulieren kann.

Sollte die Dunstabzugshaube ohne Kohlefilter geliefert werden, diese/n bestellen und vor Gebrauch montieren.

Die Dunstabzugshaube sollte nach Möglichkeit fern von schmutzigen Bereichen, Fenstern, Türen und Wärmequellen montiert werden.

Die Dunstabzugshaube wird mit allen Zubehörteilen zur Installation an den meisten Wänden/Decken geliefert. Ein qualifizierter Fachmann wird Ihnen sagen, ob diese auch in Ihrem Fall für die Wände bzw. die Decke geeignet sind.

INSTALLATION - MONTAGEANLEITUNGEN

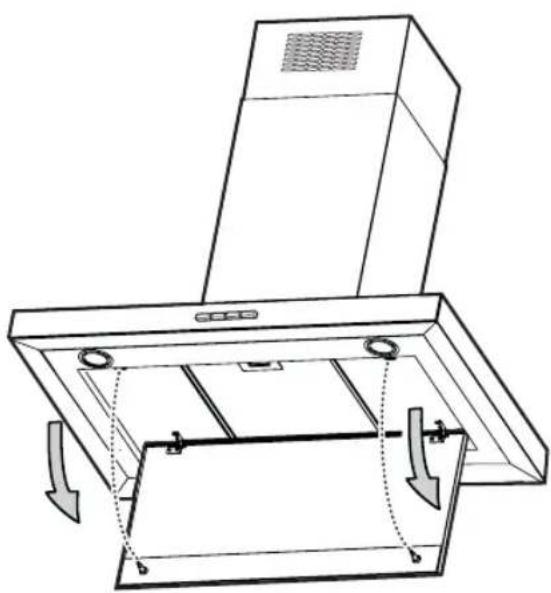

Vor der Installation, nehmen Sie die Abdecktafel/n mit Belüftungsschlitzen, den/die Fettfilter und den/die Filterrahmen des Kohlenfilters (falls vorhanden) laut Angaben der Wartungsanweisungen ab.

Nachfolgende Anweisungen beziehen sich mit den Nummern auf die Abbildung auf der nächsten Seite.

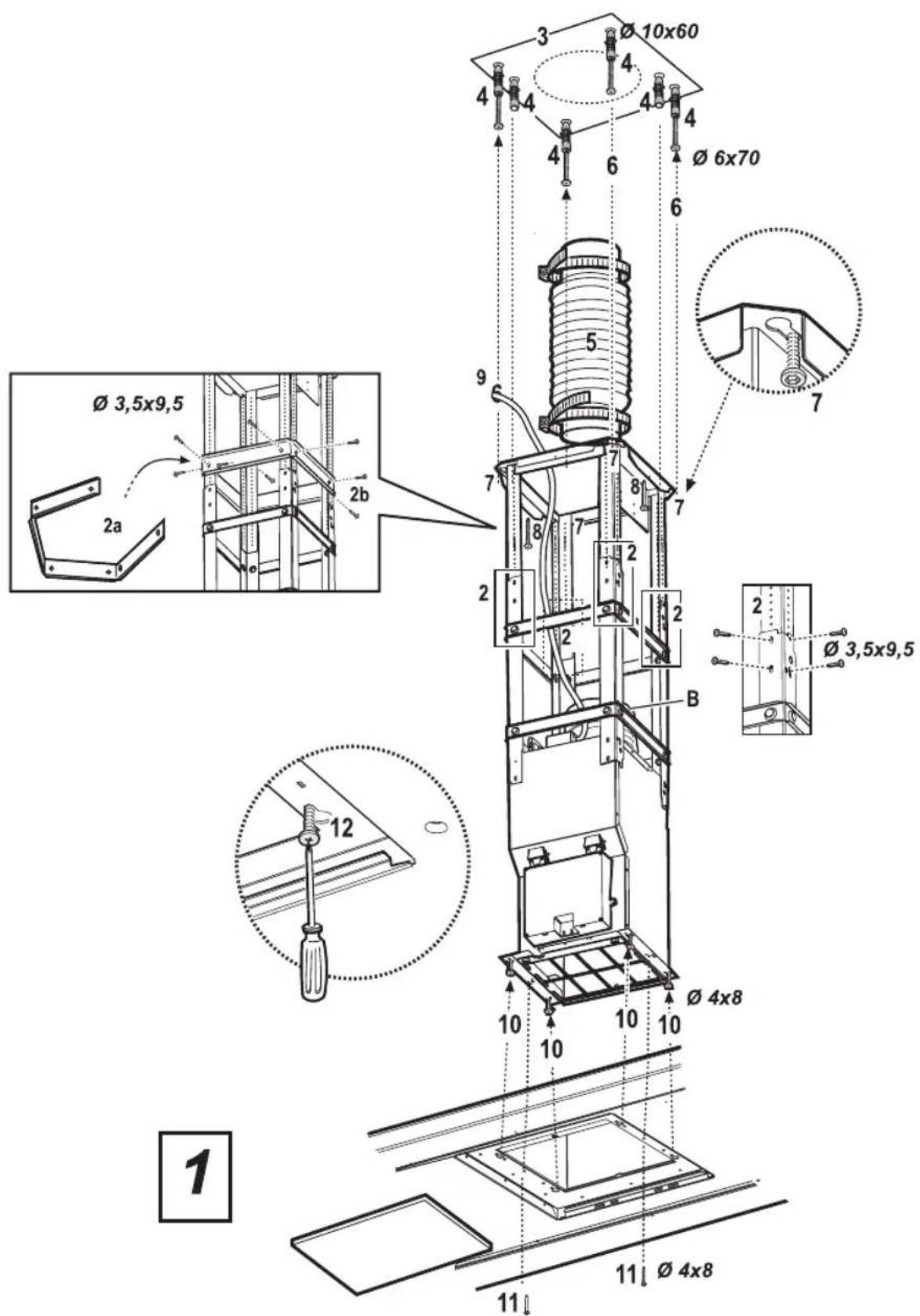

ABB.1

1. Um die endgültige Höhe der Dunstabzugshaube einzustellen, die Größe der tragenden Struktur derselben einstellen. Beachten Sie bitte, dass nach beendeter Installation der Mindestabstand der Dunstabzugshaube von der Kochmulde den Angaben auf der ersten Seite dieses Handbuchs entsprechen muss.
2. Befestigen Sie die beiden Strukturabschnitte mit insgesamt 16 Schrauben (4 pro Ecke).

Den oberen Abschnitt ggf. mit 1 oder 2 Bügeln (je nach mitgeliefertem Umfang) verstärken, falls das Mindestmaß überschritten wird. Folgendermaßen vorgehen:

a. Die Bügel etwas ausbreiten, um sie an der Außenseite der Struktur befestigen zu können.

b. Positionieren Sie den Verstärkungsbügel oberhalb der Befestigungsstelle der beiden Strukturabschnitte und schrauben Sie ihn mit insgesamt 8 Schrauben fest (2 pro Ecke).

Falls mitgeliefert, positionieren Sie den zweiten Verstärkungsbügel in die Mitte zwischen dem ersten Verstärkungsbügel und die Oberseite des Gerüsts und schrauben Sie ihn mit insgesamt 8 Schrauben fest (2 pro Ecke).

Hinweis: Wenn Sie den/die Verstärkungsbügel positionieren und befestigen, prüfen Sie ob das Ableitungsrohr (Abluftversion) oder das Rohr des Umlenkblechs (Umluftversion) problemlos befestigt werden kann.

1. Bringen Sie das Bohrbild oberhalb der Kochmulde an der Decke an (die Mitte des Bohrbilds muss mit der Mitte der Kochmulde übereinstimmen und die Seiten müssen parallel zu den Seiten der Kochmulde liegen. Die Seite des Bohrbilds die mit FRONT markiert ist, entspricht der Seite mit dem Bedienfeld). Nehmen Sie den elektrischen Anschluss vor.
2. Bohren Sie 6 Löcher für 6 Wanddübel in die Wand (4 Dübel zum Aufhängen), schrauben Sie 4 Schrauben in die äußeren Löcher und lassen Sie die Schrauben von der Decke etwa 1 cm hervorragen.
3. Führen Sie das Ableitungsrohr durch das Gerüst und verbinden Sie es an den Anschlussring des Motorgehäuses (Ableitungsrohr und Befestigungsschelle gehören nicht zum Lieferumfang).
4. Hängen Sie das Gerüst an die 4 Schrauben (siehe Vorgang 4).

WICHTIG: Die Seite des Gerüsts mit der Verbindungsdose entspricht der Seite mit dem Bedienfeld (bei installierter Dunstabzugshaube).

1. Schrauben Sie die 4 Schrauben fest.
2. Schrauben Sie nun die anderen 2 Schrauben in die noch freien Befestigungslöcher fest.
3. Nehmen Sie den elektrischen Anschluss an das Stromnetz vor. Das Stromnetz darf jedoch erst nach beendeter Installation eingeschaltet werden.
4. Hängen Sie die Dunstabzugshaube an das Gerüst und stellen Sie sicher, dass sie richtig und sicher eingehängt ist. Schrauben Sie die 4 Schrauben locker ein (siehe Vorgang 12).
5. Befestigen Sie die Dunstabzugshaube mit zwei Schrauben an das Gerüst. Diese Schrauben dienen auch dazu, die beiden Teile zu zentrieren.
6. Schrauben Sie die 4 Schrauben fest, die das Gerüst mit der Dunstabzugshaube verbinden.

ABB.2

1. Bei der Abluftversion (13A) verbinden Sie das andere Ende des Ableitungsrohrs an den Ablass der Wohnung.

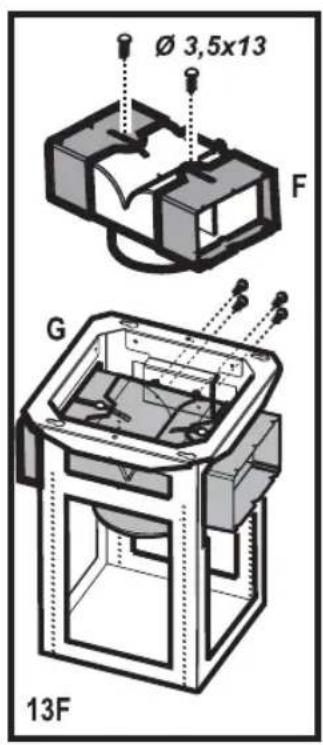

Bei der Umluftversion (13F), montieren Sie das Umlenkblech F auf das Gerüst und befestigen Sie es mit 4 Schrauben an den entsprechenden Bügel. Verbinden Sie dann das Ableitungsrohr an den Verbindungsring am Umlenkblech.

1. Bringen Sie die mitgelieferten Befestigungsmuttern mit Haken im Inneren der Abschnitt der oberen und unteren Kamine an den rechteckigen Langlöchern an. Insgesamt müssen 14 Muttern angebracht werden.

2. Verbinden Sie die beiden oberen Abschnitte zur Abdeckung des Kamins so dass die beiden Schlitze an den Abschnitten jeweils mit der Seite der Bedientafel und der entgegengesetzten Seite übereinstimmen.

Befestigen Sie die beiden Strukturabschnitte mit 8 Schrauben (4 pro Seite - siehe Übersichtszeichnung zur Verbindung der beiden Abschnitte).

1. Befestigen Sie den oberen Kamin in der Nähe der Decke an das Gerüst mit zwei Schrauben (eine pro Seite).

Montieren Sie wieder den Filterrahmen und den/die Fettfilter.

ABB.3

1. Den elektrischen Anschluss der Lampen und des Bedienfelds vornehmen.
2. Befestigen Sie die beiden unteren Kaminabschnitte zur Abdeckung des Gerüsts mit 6 Schrauben (3 pro Seite - siehe Übersichtszeichnung zur Verbindung der beiden Abschnitte).
3. Setzen Sie den unteren Kaminabschnitt in den entsprechenden Sitz zur vollständigen Abdeckung des Motorenraums und der elektrischen Verbindungsdose ein und befestigen Sie ihn mit zwei Schrauben (nur bei einigen Modellen) im Inneren der Dunstabzugshaube.
4. Hängen Sie 2 Deckteile ein (mitgeliefert, an den Haken zu erkennen).

Die breiteren und tieferen Deckteile werden für das obere Kamin benutzt und müssen nach Maß geschnitten werden.

Montieren Sie wieder den Kohlenfilterrahmen, den Fettfilter, und die Abdecktafel.

WICHTIG: Kontrollieren Sie jedes Mal dass die Tafel richtig befestigt worden ist.

Schließen Sie die Dunstabzugshaube an das Stromnetz und warten Sie bis das elektronische Betriebssystem die erforderliche Kalibrierung für einen einwandfreien Betrieb der Bedientafel durchgeführt hat (alle Berührungstasten blinken während des Vorgangs).

Prüfen Sie den Betrieb der Dunstabzugshaube und beziehen Sie sich hierzu auf die Gebrauchsanweisungen.

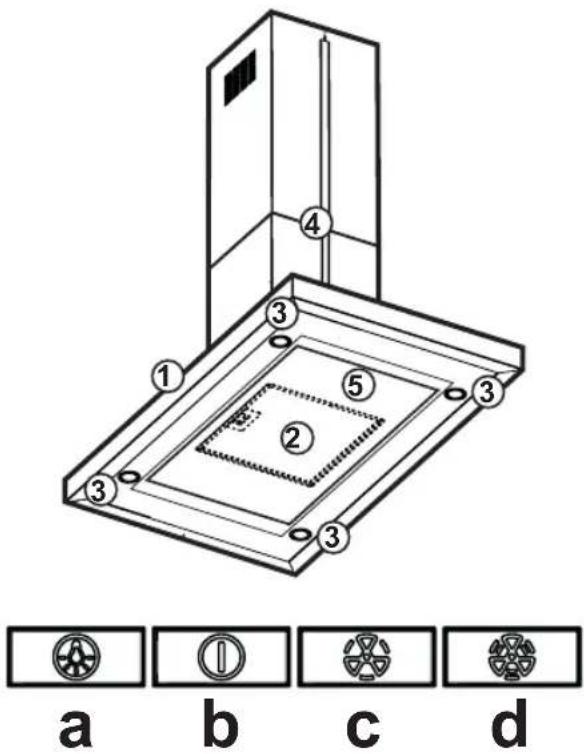

BESCHREIBUNG UND GEBRAUCH DER DUNSTABZUGSHAUBE

1. Bedienfeld.
2. Fettfilter (oberhalb des Abdeckblechs der Absaugöffnung).
3. Halogenlampen.
4. Teleskopkamin.
5. Äußeres Abdeckblech der Absaugöffnung.

Bedienfeld

a. Taste ON/OFF Leuchten
b. Taste ON/OFF Motor und Einstellung der Mindestgeschwindigkeit (Saugleistung)
c. Taste zur Einstellung der mittleren Geschwindigkeit (Saugleistung)
d. Taste zur Einstellung der maximalen Geschwindigkeit (Saugleistung)

WARTUNG

WARNUNG:

- Trennen Sie das Gerät von der Stromversorgung.

Reinigung des Abdeckblechs der Absaugöffnung

Abmontage:

Das Abdeckblech (VORDERSEITE) entschlossen nach unten ziehen.

Reinigung:

Das Abdeckblech der Absaugöffnung muss jedes Mal gereinigt werden, wenn der Fettfilter gereinigt wird; verwenden Sie dazu ein feuchtes Tuch mit neutralem Flüssigreiniger. Keine scheuernde Reinigungsmittel verwenden. KEINESFALLS ALKOHOL BENUTZEN!

Montage:

Das Abdeckblech der Absaugöffnung muss an der Vorderseite in die Stifte der Haube eingeklemmt werden.

WICHTIG: Kontrollieren Sie jedes Mal dass es richtig befestigt worden ist.
