Produkttyp	Dunstabzugshaube
Marke	Bauknecht
Modell	DDB 5390
Betriebsarten	Abluft und Umluft
Mindestabstand zum Kochfeld	50 cm bei Elektro, 70 cm bei Gas
Bedienelemente	Touch- oder Tastenbedienung mit Display
Geschwindigkeitsstufen	3 Stufen + Intensivstufe (P)
Timer	20/15/10/5 Minuten je nach Stufe
Beleuchtung	Halogenlampen, max. 20 W
Filter	Metall-Fettfilter (waschbar), optionaler Kohlefilter
Sättigungsanzeige	Für Fett- und Kohlefilter
Reinigung Fettfilter	Monatlich per Hand oder Geschirrspüler
Kohlefilterwechsel	Alle 3 Jahre
Kabellänge	Nicht angegeben, typisch ca. 1,5 m
Spannung	230 V (gemäß Typenschild)
Installation	Nur durch qualifizierten Techniker
Besonderheiten	Abschaltautomatik, Display mit Filteralarm

Häufig gestellte Fragen - DDB 5390 BAUKNECHT

Wie installiere ich die Dunstabzugshaube DDB 5390 richtig?

Die Installation sollte von einem qualifizierten Techniker durchgeführt werden. Der Mindestabstand zum Kochfeld beträgt 50 cm bei Elektro- und 70 cm bei Gasherden. Folgen Sie der Nummerierung in der Anleitung und schließen Sie das Gerät erst nach vollständiger Montage an das Stromnetz an. Beachten Sie, dass zwei oder mehr Personen für den Transport und die Installation erforderlich sind.

Wie reinige ich den Fettfilter?

Der Fettfilter sollte mindestens einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder im Geschirrspüler bei niedrigen Temperaturen und Schnellspülgang säubern. Ziehen Sie dazu den Schnappgriff nach hinten und den Filter nach unten heraus.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Lassen Sie die Lampen zunächst abkühlen. Heben Sie die Lampenabdeckung mit einem kleinen Schlitzschraubendreher ab und ersetzen Sie die defekte Lampe durch eine Halogenlampe mit maximal 20 W. Fassen Sie die Lampe nicht mit bloßen Händen an. Schließen Sie die Abdeckung wieder, bis sie einrastet.

Was bedeutet die Sättigungsanzeige auf dem Display?

Die Sättigungsanzeige zeigt an, wann der Fettfilter (Buchstabe F) oder der Kohlefilter (C) gereinigt oder ersetzt werden muss. Nach der Reinigung können Sie die Anzeige zurücksetzen, indem Sie die Taste B etwa 3 Sekunden lang drücken.

Wie stelle ich die Timer-Funktion ein?

Drücken Sie die Taste C (Zeitschaltuhr). Die gewünschte Laufzeit wird basierend auf der Geschwindigkeitsstufe eingestellt: Stufe 1 = 20 Minuten, Stufe 2 = 15 Minuten, Stufe 3 = 10 Minuten, Intensivstufe P = 5 Minuten. Die LED blinkt während des Timers.

Wie aktiviere ich die Kohlefilter-Anzeige?

Drücken Sie nach der ersten Installation des Kohlefilters die Tasten E und F gleichzeitig für 3 Sekunden. Zunächst erscheint F, nach ca. 3 Sekunden auch C auf dem Display. Zum Deaktivieren wiederholen Sie den Vorgang, bis C erlischt.

Warum saugt meine Dunstabzugshaube nicht richtig?

Mögliche Ursachen: falsche Geschwindigkeitsstufe, verschmutzte Fettfilter, verstopfte Abluftöffnungen oder ein gesättigter Kohlefilter bei Umluftbetrieb. Reinigen oder ersetzen Sie die Filter und prüfen Sie die Abluftwege.

Wie kann ich die Dunstabzugshaube ein- und ausschalten?

Verwenden Sie die Lichtschaltertaste A für die Beleuchtung. Zum Einschalten des Motors drücken Sie die Taste F (höhere Geschwindigkeit) oder E (niedrigere Geschwindigkeit). Die AUS-Taste B schaltet den Motor aus. Die Intensivstufe P läuft automatisch 5 Minuten und schaltet dann auf Stufe 2 zurück.

Kann ich die Haube im Umluftbetrieb nutzen?

Ja, die Dunstabzugshaube ist sowohl für Abluft- als auch für Umluftbetrieb geeignet. Für den Umluftbetrieb benötigen Sie einen Kohlefilter, den Sie separat erwerben und vor der Inbetriebnahme montieren müssen. Achten Sie auf ungehinderte Luftzirkulation.

Wo finde ich die Modellnummer der Dunstabzugshaube?

Die Modellnummer befindet sich auf dem Typenschild im Inneren der Haube, nachdem Sie den Fettfilter entfernt haben. Sie wird für den Kundendienst benötigt. Notieren Sie auch die Servicenummer (Ziffer unter dem Wort SERVICE) für Reparaturen.

BEDIENUNGSANLEITUNG DDB 5390 BAUKNECHT

D INSTALLATIONSANLEITUNGEN

Der Mindestabstand zwischen dem Kochfeld und der unteren Kante der Dunstabzugshaube muss bei Elektroplatten 50 cm und bei Gasherden oder kombinierten Herden 70 cm betragen.

Schreiben die Installationsanweisungen des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten. Sie sollten einen qualifizierten Techniker mit der Installation beauftragen. Folgen Sie bei der Installation der Nummerierung (1⇒2⇒3⇒......). Schließen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an.

Achtung! Prüfen Sie, ob das Abluftrohr und die Befestigungsmanschetten im Lieferumfang inbegriffen sind. Andernfalls sind sie separat zu beziehen.

Hinweis: Die mit dem Symbol “(*)” bezeichneten Teile sind Zubehör, das nur mit bestimmten Modellen geliefert oder nicht geliefert wird und gesondert erworben werden muss.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

GB INSTALLATION DATA SHEET

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch das Recyclingsymbol gekennzeichnet. Entsorgung gemäß örtlichen Vorschriften. Das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

2. Gerät

Dieses Gerät ist in Übereinstimmung mit der Europäischen Richtlinie 2002/96/EC "Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet.

Durch vorschriftsmäßige Entsorgung trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

)

Das Symbol auf dem Produkt oder den Begleitpapieren weist darauf hin, dass das Gerät nicht als Hausmüll behandelt werden darf, sondern bei den zuständigen Sammelstellen für elektrische und elektronische Geräte abgegeben werden muss.

Beachten Sie daher bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung.

Wenden Sie sich für weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling des Produktes an die zuständige lokale Behörde, an die städtische Müllabfuhr oder an Ihren Fachhändler, bei dem Sie das Gerät erworben haben.

ALLGEMEINE HINWEISE UND RATSCHLÄGE ACHTUNG!

- Das Gerät ist nicht für den Gebrauch durch Kinder oder körperlich oder geistig behinderte oder auch hör- und sehgeschädigte und unerfahrene Personen bestimmt, es sei denn unter der Aufsicht oder Anleitung einer für ihre Sicherheit haftenden Person.

- Achten Sie darauf, dass Kinder das Gerät nicht als Spielzeug benutzen.

I. Schließen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an. Vor jedem Reinigungs- oder Instandhaltungseingriff die Dunstabzugshaube vom Stromnetz abschalten. Dazu den Stecker ziehen oder den Hauptschalter in der Wohnung abschalten.

1. Bereiten Sie keine flambierten Gerichte unter der Abzugshaube zu. Bei offenen Flammen besteht Brandgefahr.

2. Lassen Sie beim Frittieren keine Pfannen unbeaufsichtigt, da das erhitzte Fett Feuer fangen könnte.

3. Konstante Pflege und Reinigung gewährleisten den einwandfreien Betrieb und die Leistungstüchtigkeit Ihrer Abzugshaube. Säubern Sie regelmäßig alle verschmutzten Flächen Ihrer Abzugshaube. Sie sollten den Filter des Öfteren entfernen und reinigen oder ersetzen. Die Verwendung von entflammbaren Materialien zur Ableitung der angesaugten Luft ist untersagt.

4. Wird die Abzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, darf der Unterdruck im Raum 4 P a (4 x ^-5 bar) nicht überschreiten. Sorgen Sie daher für eine angemessene Raumbelüftung.

5. Die von der Abzugshaube angesaugte Luft darf nicht über den Rauchfang der Heizung oder von Geräten abgestoßen werden, die nicht elektrisch betrieben werden.

6. Der Raum muss ausreichend belüftet werden, wenn die Küchenabzugshaube zusammen mit anderen Geräten verwendet wird, die mit Gas oder anderen Brennstoffen betrieben werden.

7. Stellen Sie vor dem Anfassen der Lampen sicher, dass diese abgekühlt sind.

8. Die Äbluft darf nicht in eine Leitung abgeleitet werden, die zur Rauchabführung von Gas-, Kohle- oder Ölheizungsanlagen dient, sondern muss an einen separaten, unabhängigen Abzug angeschlossen werden. Dabei sind alle nationalen Vorschriften zur Abluftabführung einzuhalten.

9. Da die Abzugshaube keine Ablagefläche ist, weder Gegenstände darauf abstellen noch sie übermäßig belasten.

II. Die Haube nicht ohne korrekt montierte Lampen lassen oder benutzen, da sonst Stromschlaggefahr besteht.

Hinweis: Tragen Sie bei allen Installations- und Instandhaltungseingriffen Schutzhandschuhe.

Elektrischer Anschluss

Die Netzspannung muss mit der auf dem Typenschild im Innenteil der Abzugshaube übereinstimmen. Falls mit Stecker versehen, die Abzugshaube an eine normgerechte Steckdose an zugänglicher Stelle anschließen. Sollte die Abzugshaube nicht mit Stecker versehen sein (direkter Netzanschluss) oder sich die Steckdose an einer nicht zugänglichen Stelle befinden, ist ein normgerechter zweipoliger Schalter vorzusehen, der die vollständige elektrische Abschaltung bei Überspannungsbedingungen der IEC-Kategorie III konform mit den Installationsbestimmungen gewährleistet.

ACHTUNG: Vor dem Wiederanschluss der Abzugshaube an das Hausstromnetz und der Überprüfung ihrer Funktionstüchtigkeit ist stets zu kontrollieren, dass das Netzkabel korrekt verlegt ist und NICHT etwa während der Installation eingeklemmt wurde.

Reinigung der Abzugshaube

Achtung! An der Haube verbleibendes OI oder Fett könnte sich entzünden. Entfernen Sie dieses deshalb mindestens I Mal im Monat. Verwenden Sie dazu ein weiches Tuch und Neutralreiniger. Vermeiden Sie unbedingt Scheuermittel oder Alkohol.

Vor Inbetriebnahme der Dunstabzugshaube

Damit Sie Ihre Dunstabzugshaube optimal nutzen können, sollten Sie die Gebrauchsanleitungen sorgfältig lesen und für den Bedarfsfall aufbewahren.

Das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

Stellen Sie sicher, dass die Abzugshaube keine Transportschäden erlitten hat.

Konformitätserklärung

Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:

- Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/EG (die 73/23/EWG und nachfolgende Änderungen ersetzt)

- Schutzvorschriften der "EMV" Richtlinie 89/336/EWG, geändert durch die Richtlinie 93/68/EWG.

Störung - was tun

Die Abzugshaube funktioniert nicht:

- Sitzt der Stecker korrekt in der Steckdose?

- Liegt ein Stromausfall vor?

Die Ansaugleistung der Abzugshaube ist ungenügend:

- Haben Sie die korrekte Drehzahlstufe eingestellt?

- Sind die Filter zu reinigen oder zu ersetzen?

- Sind die Abluftöffnungen verstopft?

Die Lampe funktioniert nicht:

- Ist die Lampe zu ersetzen?

- Wurde die Lampe sachgerecht montiert?

KUNDENDIENST

Bevor Sie den Kundendienst rufen

1. Erst prüfen, ob Sie die Störung selbst beheben können (siehe "Störung - was tun").

2. Das Gerät abschalten und wieder einschalten, um sicherzustellen, dass der Fehler behoben wurde.

3. Haben Sie keinen Erfolg, müssen Sie den Kundendienst benachrichtigen.

Machen Sie bitte folgende Angaben:

- Art der Störung,

- Das Gerätemodell, das Sie dem Typenschild im Inneren der Abzugshaube nach Entfernen der Fettfilter entnehmen können,

- Ihre vollständige Adresse,

- Ihre Telefonnummer mit Vorwahl,

• Die Servicenummer (Ziffer unter dem Wort SERVICE auf dem Typenschild im Inneren der Abzugshaube hinter dem Fettfilter). Wenden Sie sich im Falle eines Reparaturbedarfs an eine autorisierte Kundendienststelle (zur Garantie von Originalersatzteilen und einer fachmännischen Reparatur).

Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die Qualitätseigenschaften des Geräts gefährden.

Die Dunstabzugshaube ist für den Betrieb in "Abluftversion" oder in "Umluftversion" konzipiert.

Abluftbetrieb

Die Schwaden werden angesaugt und über das am Verbindungsring der Dunstabzugshaube mit einer Schelle befestigte (nicht mitgelieferte) Abluftrohr nach außen befördert.

Je nach gekauftem Abluftrohr ist ein geeignetes System zur Befestigung am Verbindungsring vorgesehen.

Achtung: Entfernen Sie die eventuell bereits installierten Kohlefilter.

Umluftversion

Die Luft wird beim Durchgang durch einen Kohlefilter gefiltert und im Raum umgewälzt.

Achtung: Vergewissern Sie sich, dass die Luft ungehindert umgewälzt wird. Befolgen Sie dazu gewissenhaft die Anweisungen im Installationshandbuch.

Achtung! Hat die Dunstabzugshaube keine/n Kohlefilter, so sind diese zu bestellen und vor der Inbetriebnahme zu montieren.

Zum Lieferumfang der Haube gehören Kleinteile (z.B.: Schrauben und/oder Dübel), die sich für die meisten Wände/Decken eignen. Sie sollten aber trotzdem einen qualifizierten Techniker zu Rate ziehen, um sicherzustellen, dass sie für die spezifische Wand-/Deckenausführung geeignet sind. Die Wand/Decke muss in der Lage sein, das Gewicht der Dunstabzugshaube zu tragen.

INSTALLATION - MONTAGEANLEITUNGEN

Nehmen Sie das eventuell vorhandene ansaugaktive Randpaneel und den bzw. die Fettfilter ab.

Vormontage des Schwadenfangs an das Motoraggregat (falls vorgesehen): (a.) Setzen Sie den Schwadenfang auf die Schienen des Motoraggregats (entfernen Sie die beiden laufhemmenden Schrauben, falls bereits montiert). (b.)

Schließen Sie das Bedienfeld und die Lampen an, (c.) befestigen Sie beides mit 14 Schrauben (max).

I. Ziehen Sie an der Wand eine Mittellinie bis zur Decke.

1. Bringen Sie die Bohrskizze an der Wand an: Die senkrechte Mittellinie der Bohrskizze muss mit der an der Wand gezogenen Mittellinie übereinstimmen; außerdem muss der untere Rand der Bohrskizze der unteren Kante der Abzugshaube entsprechen.

2. Setzen Sie den Haltebügel auf die Bohrskizze, so dass er mit dem vormarkierten Rechteck übereinstimmt. Markieren Sie die beiden externen Bohrungen. Entfernen Sie die Bohrskizze, setzen Sie 2 Wanddübel ein und befestigen Sie den Kaminhaltebügel mit 25 x 45 mm Schrauben.

3. Hängen Sie die Abzugshaube in den Haltebügel ein und regulieren Sie den Abstand (5.) und die waagerechte (6.) Ausrichtung.

4. Markieren Sie innen in der Abzugshaube 2 Bohrungen für die endgültige Befestigung.

5. Hängen Sie die Abzugshaube aus, nehmen Sie die Bohrungen vor (9. - ∅ 8 mm - siehe Schritt 7.), setzen Sie 2 Wanddübel ein (10.).

6. Bringen Sie den Kaminhaltebügel G an der die Decke säumenden Wand an (der kleine Schlitz am Haltebügel muss der zuvor auf der Wand gezogenen Linie entsprechen - Schritt 1.). Befestigen Sie ihn mit 2 Dübeln (∅ 8 mm) und 2 Schrauben (12.).

7. Hängen Sie die Dunstabzugshaube in den unteren Bügel ein. (14.) Führen Sie die definitive Wandbefestigung der Abzugshaube mit 25 x 45 mm Schrauben (ABSOLUT ERFORDERLICH) aus und verschließen Sie die Bohrlöcher (falls extern und sichtbar) mit 2 Abdeckkappen.

8. Schließen Sie an den Verbindungsring B ein Abluftrohr an, das nach außen (Ausführung mit Abluftbetrieb) oder zum Umlenkstück (Ausführung mit Umluft+Filter-Betrieb) führen muss. Befestigen Sie das Umlenkstück F mit 4 Schrauben (mit 2 beim Modell DDB 5310) am Kaminhaltebügel G. Befestigen Sie den Verbindungsring (Bajonettverschluss), falls noch nicht montiert, mit I Schraube am Umlenkstück F.

9. Nehmen Sie den elektrischen Anschluss vor.

10. Bringen Sie die Kamine an und befestigen Sie sie oben mit 2 Schrauben (17a) am Kaminhaltebügel G (17b).

11. Schieben Sie die untere Kaminhälfte zur kompletten Abdeckung des Ansaugaggregats in ihre Aufnahme über der Abzugshaube.

12. (nur Modell DDB 5310) befestigen Sie die untere Kaminhälfte mit 2 Schrauben an der Abzugshaube. Bauen Sie den bzw. die Fettfilter und, falls vorgesehen, das ansaugaktive Randpaneel wieder ein und überprüfen Sie die Funktionstüchtigkeit der Abzugshaube.

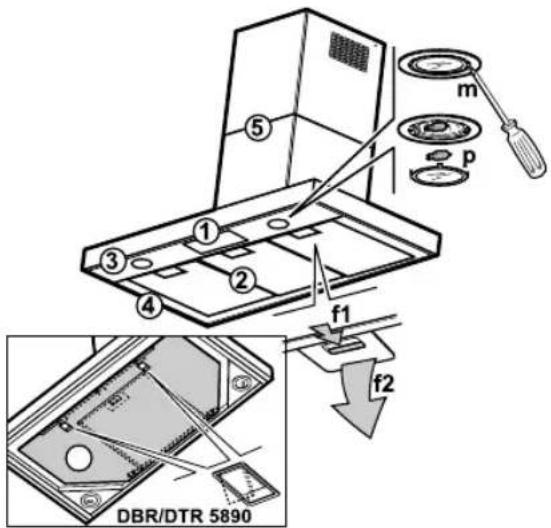

Beschreibung der abzugshaube

Abb. I

I. Bedienfeld.
2. Fettfilter.
3. Halogenlampen.
4. Schwadenfang.
5. Teleskopkamin.
6. Ansaugaktives Randpaneel (falls vorgesehen) und Freigabegriff (f3).

Bedienfeld mit Display

A. Lichtschalter.
B. AUS Taste Motor (Led auf dem Display leuchtet permanent).
C. Zeitschaltuhr Geschwindigkeitsstufen (Led auf dem Display blinkt) Mit dieser Taste können Sie den Betrieb der Abzugshaube für eine bestimmte Dauer einstellen: 20 Minuten (Stufe 1), 15 Minuten (Stufe 2), 10 Minuten (Stufe 3), 5 Minuten (Intensivstufe).
D. Display: Geschwindigkeit (Ansaugleistung) I-2-3-P. Reinigungsbedarf der Filter:

F Sättigungsanzeige Fettfilter;

C Sättigungsanzeige Kohlefilter:

Aktivieren Sie diese Sättigungsanzeige bei der erstmaligen Installation des Kohlefilters, indem Sie die Tasten Tasten E und F 3 Sekunden lang gleichzeitig drücken. Zu Beginn erscheint der Buchstabe F und nach ca. 3 Sekunden auch der Buchstabe C auf dem Display. Zum Deaktivieren wiederholen Sie den Vorgang, bis der Buchstabe C erlischt.

Rückstelltaste Sättigungsanzeigen: Drücken Sie nach dem Reinigen des Fettfilters ungefähr 3 Sekunden lang die Taste B. Der Buchstabe F auf dem Display erlischt. Drücken Sie nach dem Reinigen oder Ersetzen des Kohlefilters ungefähr 3 Sekunden lang die Taste B. Der Buchstabe C auf dem Display erlischt.

E. Taste zum Verringern der Geschwindigkeit.
F. Taste zum Erhöhen der Geschwindigkeit.

Achtung! Die Intensivstufe P dauert 5 Minuten.

Danach schaltet die Abzugshaube automatisch auf die Geschwindigkeitsstufe (Ansaugleistung) 2.

Treten Betriebsstörungen auf, müssen Sie die Taste A drücken und das Gerät für die Dauer von mindestens 5 Sekunden durch Ziehen des Steckers vom Stromnetz abschalten und danach wieder anschließen. Sollte die Betriebsstörung weiterhin bestehen, müssen Sie den Kundendienst benachrichtigen.

Analoges oder digitales Bedienfeld

Beleuchtung :

Verstellen Sie zum Einschalten den Schalter nach rechts oder drücken Sie die Taste.

Ansaugleistung/-geschwindigkeit

Verstellen Sie den Schalter nach rechts oder drücken Sie die nächste Taste, um die Leistungs-/Geschwindigkeitstufe zu erhöhen (oder das Elektroventil zu öffnen)

Wartung und Pflege

Trennen Sie IMMER zuerst die Abzugshaube vom Stromnetz.

Wartung des Fettfilters

Der Fettfilter ist ein Mal im Monat von Hand oder im Geschirrspüler bei Niedrigtemperaturen und im Schnellspülgang zu reinigen.

Wartung des Kohlefilters

Waschen Sie den Kohlefilter einmal im Monat bei höchster Temperatur mit einem normalen Geschirrspülmittel in der Geschirrspülmaschine. Sie sollten den Filter am besten separat waschen.

Trocknen Sie den gereinigten Kohlefilter zur Reaktivierung 10 Minuten lang im Ofen bei 100 °C. Der Kohlefilter ist alle 3 Jahre zu ersetzen.

Entnahme der Fettfilter - Abb. I: Ziehen Sie den Schnappgriff nach hinten (f1) und ziehen Sie dann den Filter nach unten heraus (f2).

Reinigen Sie das (gegebenenfalls vorhandene)

Randpaneel ebenso häufig wie den Fettfilter mit einem Tuch und einem nicht zu konzentrierten Flüssigreiniger.

Verwenden Sie keine Scheuermittel.

Auswechseln der Lampen

Lassen Sie die Glühlampen erst abkühlen.

I. Setzen Sie einen kleinen Schlitzschraubenzieher oder ein anderes geeignetes Werkzeug als Hebel an (m-Abb. 2), um die Lampenabdeckung abzunehmen (p-Abb. 2).
2. Ersetzen Sie die defekte Lampe. Verwenden Sie ausschließlich Halogenlampen mit max. 20 W, ohne sie mit den Händen anzufassen.
3. Schließen Sie die Lampenabdeckung wieder (sie rastet ein).

Einbau des Kohlefilters:

I. Entfernen Sie den Fettfilter (f1/f2 - Abb. I).
2. Nehmen Sie die Filterhalterung mit einer 90°-Drehung der Griffteile ab (g - Abb. 2).
3. Montieren Sie den Kohlefilter (h - Abb. 2) in die Filterhalterung (i - Abb. 2).
Gehen Sie zum Wiedereinbau der Filterhalterung und des Fettfilters in umgekehrter Reihenfolge vor.
