DEM 3360 - Dunstabzugshaube BAUKNECHT - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Bauknecht
Modell	DEM 3360
Einbauart	Unterbauschrank (auch im Innern)
Abstand zur Kochstelle (Elektro)	mindestens 65 cm
Abstand zur Kochstelle (Gas)	mindestens 75 cm
Leistung (Geschwindigkeitsstufen)	2 Stufen (Schalter)
Beleuchtung	1 Lampe, max. 40 W, E14
Fettfilter	Herausnehmbar, waschbar
Kohlefilter	Zubehör, nachrüstbar
Luftführung	Abluft oder Umluft (mit Kohlefilter)
Bedienung	Schalter: Licht und Geschwindigkeit
Spannung	220-240 V
Leistungsaufnahme	ca. 200 W (ohne Lampe)
Breite	60 cm (Standard)
Gewicht	ca. 10 kg
Material	Edelstahl
Sicherheit	Netzstecker ziehen vor Wartung
Reinigung Fettfilter	Von Hand oder Spülmaschine
Reinigung Außenflächen	Mit mildem Reinigungsmittel
Umwälzbetrieb	Leitblech verhindert direkten Luftstrom

Häufig gestellte Fragen - DEM 3360 BAUKNECHT

Wie wird der Fettfilter gereinigt?

Ziehen Sie den Stecker. Ziehen Sie den Dampfsammler heraus und entnehmen Sie die Filter. Sie können per Hand oder in der Spülmaschine gereinigt werden. Danach in umgekehrter Reihenfolge einsetzen.

Wie wechsle ich die Lampe?

Strom ausschalten. Dampfsammler herausziehen, Fettfilter entnehmen. Defekte Lampe durch eine neue max. 40W, E14 ersetzen. Filter wieder einsetzen.

Welcher Mindestabstand zur Kochstelle ist einzuhalten?

Bei Elektroherden mindestens 65 cm, bei Gas-, Öl- oder Kohleherden mindestens 75 cm.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, dazu muss ein Kohlefilter eingebaut werden. Im Lieferumfang ist ein Leitblech für den Umluftbetrieb enthalten.

Wie wird der Kohlefilter ausgetauscht?

Strom ausschalten. Dampfsammler herausziehen, Fettfilter entnehmen. Die unteren Haken des alten Filters lösen, neuen Filter einhängen und mit den unteren Haken blockieren. Fettfilter wieder einsetzen.

Was bedeuten die Schalter am Bedienfeld?

Der Schalter A schaltet das Licht ein/aus. Der Schalter B wählt die Geschwindigkeitsstufe. Bei geöffnetem Dampfsammler schaltet sich die Haube automatisch ein.

Warum schaltet sich die Haube beim Schließen des Dampfsammlers aus?

Das ist eine Sicherheitsfunktion: Beim Schließen des Dampfsammlers wird die Stromversorgung unterbrochen, sodass die Haube nicht unbeaufsichtigt läuft.

Wie oft muss der Fettfilter gereinigt werden?

Je nach Nutzung mindestens alle 2 Monate oder bei Sichtbarer Verschmutzung. Bei intensiver Nutzung häufiger.

Kann ich die Haube selbst installieren?

Ja, die Montage ist relativ einfach. Beachten Sie die Abstände und die sichere Befestigung. Bei Unsicherheit einen Fachmann hinzuziehen.

Welche Sicherheitshinweise sind zu beachten?

Vor Reinigungs- oder Wartungsarbeiten immer den Netzstecker ziehen oder die Stromversorgung ausschalten. Die Haube nicht ohne Filter betreiben.

BEDIENUNGSANLEITUNG DEM 3360 BAUKNECHT

Mindestabstand zur Kochfläche: 65cm (Elektroplatten), 75 cm (Gas-, Öl-, Kohlekochplatten).

Die Dunstabzugshaube Modell DEI 3350 wird im Innern eines Hängeschranks installiert.

GB INSTALLATION SHEET

Leitblech nur für Betrieb mit Luftumwälzung F

Montage an seitlichen Hängeschränken (oder im Innern des Hängeschranks, nur DEI 3350)

Einbau Dampfsammler und Gitter/Fettfilter

1. Bedienfeld.
2. Fettfilter (bei Modellen DE 3360 und DEI 3350 im Innern des Absauggitters).
3. Deckenleuchte.
4. Dampfsammler (herausziehbar).

FÜR ENTNAHME, AUSTAUSCH ODER REINIGUNG DES FETTFILTERS ...

... alle Modelle

1. Stecker herausziehen oder Stromversorgung ausschalten.

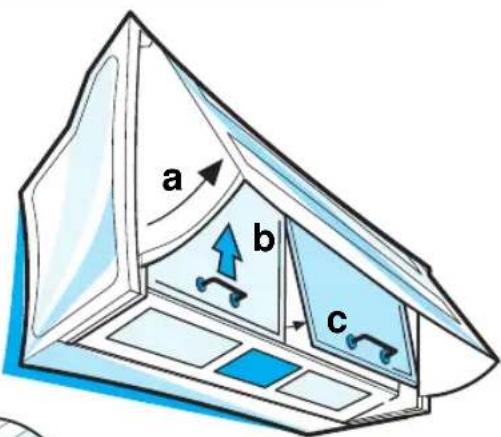

2. Den Dampfsammler herausziehen (a).
3. Abnahme der Fettfilter: b- die Griffe nach oben ziehen. c- danach die Filter nach außen drehen.
   ... nur für Modelle DE 3360 und DEI 3350

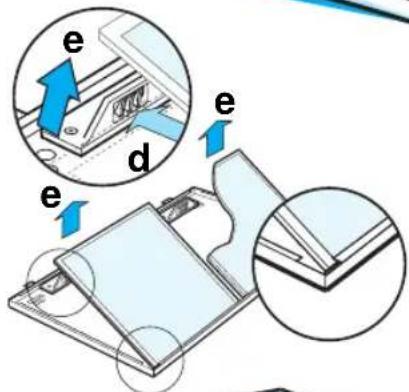

4. Die Plastiksperren drücken (d), um die Fettfilter auszuhaken (e).

Nach der Reinigung des Fettfilters und des Absauggitters für die Montage alle Schritte in umgekehrter Reihenfolge ausführen und sicherstellen, daß der Filter die gesamte Absaugfläche abdeckt.

AUSWECHSELN DER LAMPEN

1. Stecker herausziehen oder Stromversorgung ausschalten.
2. Den Dampfsammler herausziehen (a).
3. Die Fettfilter entnehmen (b, c).
4. Die defekte Lampe herausnehmen. Ausschließlich Lampen mit max. 40W verwenden (E14).
5. Die Fettfilter wieder einsetzen.

FÜR DEN EINBAU ODER AUSTAUSCH DES KOHLEFILTERS

1. Stecker herausziehen oder Stromversorgung ausschalten.
2. Den Dampfsammler herausziehen (a).
3. Die Fettfilter entnehmen (b, c).
4. Falls der Kohlefilter bereits montiert ist und ersetzt werden muß, die Tasten (g) drücken und einen neuen Filter einsetzen.

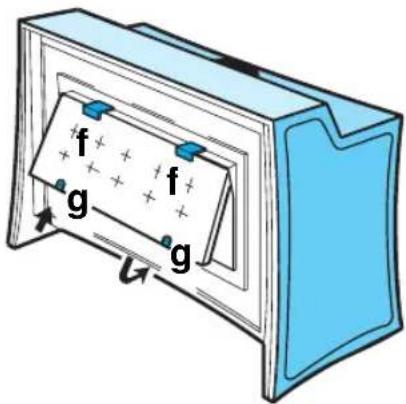

5. Falls der Filter noch nicht montiert ist: f - den Kohlefilter in die oberen Haken einsetzen. g- mit den unteren Haken blockieren.
6. Die Fettfilter wieder einsetzen.

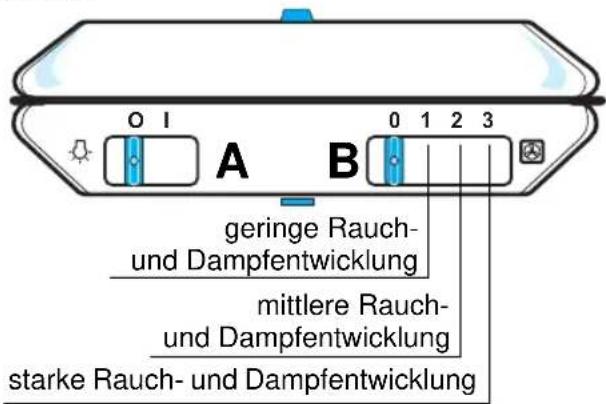

BEDIENFELD

A. Lichtschalter.
B. Geschwindigkeits-Wahlschalter.
Bei eingeschaltetem Licht und bereits gewählter Geschwindigkeitsstufe schaltet sich beim Öffnen des Dampfsammlers die Dunstabzugshaube ein, beim Schließen des Dampfsammlers schaltet sie sich ab.
