BEDIENUNGSANLEITUNG TA 5301 BLOMBERG

Gebrauchsanweisung Ablufttrockner

TA 5301

Bitte zuerst lesen!

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf dieses Gerätes, das Ihnen eine Füllmenge bis 5 kg bietet, haben Sie sich für modernste Trocknertechnik entschieden – hochwertige Qualität, eine lange Lebensdauer, große Funktionssicherheit und optimalen Bedienungskomfort.

• Bitte prüfen Sie zunächst, ob das Gerät unbeschädigt angeliefert wurde.
• Wenn Sie einen Transportschaden feststellen, wenden Sie sich bitte umgehend an Ihren Händler bzw. Ihre Verkaufsstelle, und nehmen Sie das Gerät nicht in Betrieb!

Diese Gebrauchsanweisung...

...soll Ihnen helfen, das Gerät schnell und sicher zu bedienen.

• Lesen Sie die Gebrauchsanweisung – bevor Sie das Gerät aufstellen und in Betrieb nehmen.
• Beachten Sie insbesondere die Sicherheitshinweise.
• Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf.
• Geben Sie sie auch an eventuelle Nachbesitzer weiter.

Erläuterung der Symbole

In dieser Gebrauchsanweisung werden folgende Symbole verwendet:

Warnung vor elektrischer Spannung. Lebensgefahr!

Warnung vor sonstigem Personen- oder Sachschaden.

Wichtige Information oder nützlicher Anwendungstipp.

INHALT

Geräteüberblick ......2

Sicherheit an erster Stelle ....3

Entsorgung 3

Installation ....3

Der richtige Aufstellungsort ....3
Raus mit der Abluft!......4
Unterbau....5
Wasch-Trocken-Säule....5
Gerät ausrichten......5
Türanschlag wechseln ....5
Elektrischer Anschluss ....5
Das erste Mal....5

Vor jedem Trocknen ....6

Das darf in den Trockner ....6
Was darf nicht in den Trockner? ......6
Die richtige Füllmenge ......6
Die Einfülltür ....6

Programme 7

Der Programmwähler 7
Grundprogramme 7
Spezialprogramme ....7
Zeitprogramme 7

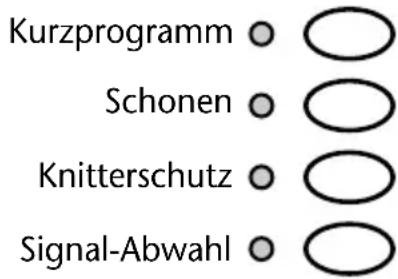

Zusatzfunktionen......8

Die Tasten 8

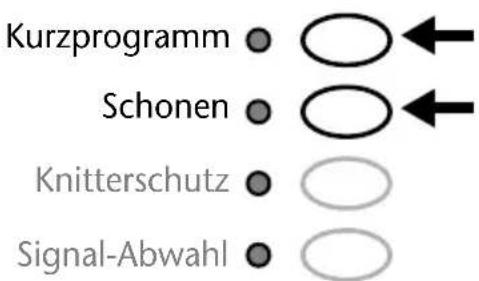

Kurzprogramm......8
Schonen....8
Knitterschutz 8
Signal-Abwahl 8
Kindersicherung 9

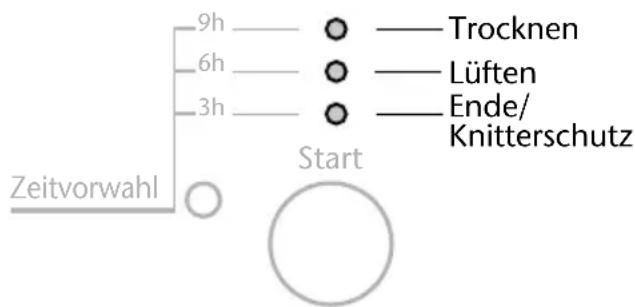

Zeitvorwahl....9

Zeitvorwahl abbrechen....10

Programmablaufanzeige 10

Kontrollanzeige 10

Nach dem Trocknen....11

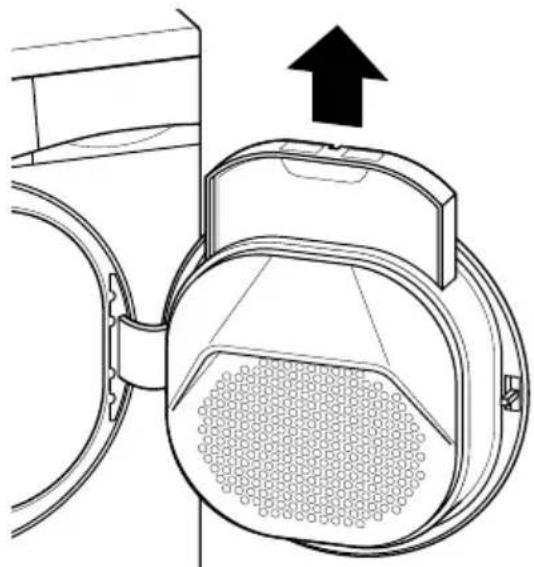

Das Flusensieb....11
Die Trommelrippen ....11

AUF EINEN BLICK....12

Vorbereiten und starten......12
Programm wechseln....12
Programm abbrechen....12
Wäsche nachlegen....12
Wäsche nachtrocknen 12
Bei Programmende....12

Programmtabelle ....13

Probleme und Störungen ......14

Technische Daten und Verbrauchswerte ...15

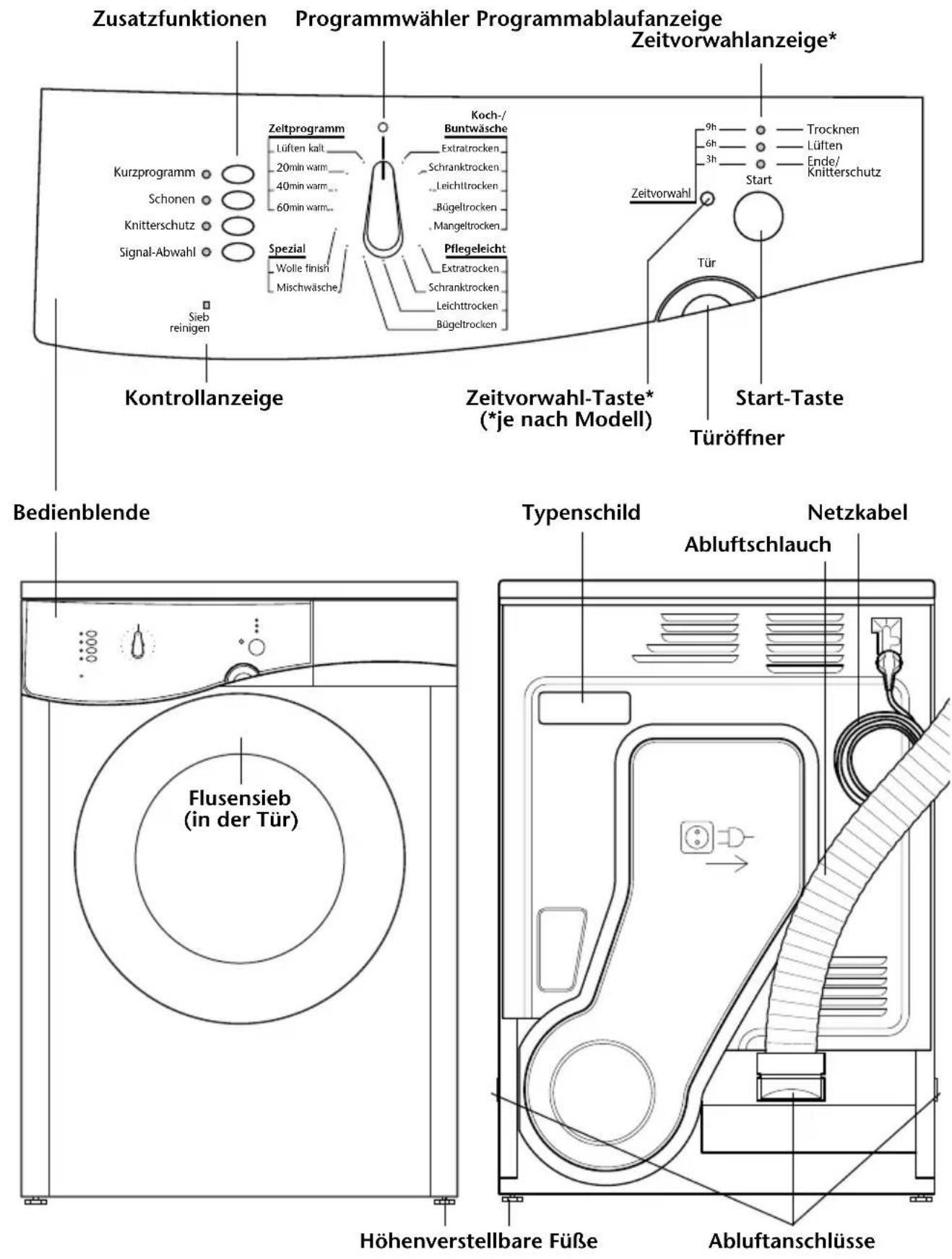

Geräteüberblick

Sicherheit an erster Stelle

Verwendungszweck

• Dieses Gerät darf nur zum Trocknen und Lüften von Textilien verwendet werden, die als trocknergeeignet gekennzeichnet sind.
  • Die Pflegehinweise in den Textilien sind unbedingt zu beachten.
• Das Gerät ist nicht für gewerblichen Einsatz bestimmt.

Sicherheitshinweise

Gerät nicht zusammen mit Feuerstätten (Gas, Öl, Kohle, offene Kamine o.Ä.) betreiben. Der Luftstrom kann deren Abgase ansaugen, Sauerstoff entziehen und Flammen erlöschen. Vergiftungsgefahr!

Gerät nur in gut durchlüfteten, möglichst staubarmen Räumen betreiben. Die Lüftungsschlitze des Gerätes nicht zustellen oder abdecken.

- Das Gerät darf nur an eine vorschriftsmäßig installierte und hinreichend abgesicherte Schutzkontakt-Steckdose angeschlossen werden.

Gerät nicht benutzen, wenn Netzkabel oder Netzstecker defekt sind oder das Gerät sonstige Schäden aufweist! Stromschlag-Gefahr!

- Netzstecker niemals mit feuchten Händen anfassen! Nie am Kabel ziehen, nur direkt am Netzstecker.

Während der Heizphase nicht in die Trommel greifen. Verbrühungsgefahr durch heiße feuchte Wäsche!

- Halten Sie Kinder vom Gerät fern! Elektrogeräte sind keine Spielzeuge.

Mit Reinigungsmitteln behandelte bzw. chemisch gereinigte Textilien nicht anschließend im Gerät trocknen. Durch austretende Dämpfe entstehen Feuer- und Explosionsgefahr, Vergiftungsgefahr sowie Geräteschäden!

- Regelmäßig die wichtigen Teile des Gerätes reinigen (siehe „Nach dem Trocknen...“). Hiervon hängen

Betriebssicherheit, Trockendauer und Energieverbrauch ab.

- Bei Funktionsstörungen, die sich nicht nach Angaben in dieser Gebrauchsanweisung beheben lassen: Gerät ausschalten, Netzstecker ziehen, Kundendienst benachrichtigen.

Gerät niemals selbst reparieren! Dadurch können Sie und andere Benutzer in Lebensgefahr geraten! Nur autorisierte Elektrofachkräfte, wie unser Kundendienst, dürfen Elektrogeräte reparieren.

Entsorgung

Wohin mit der Verpackung?

Die Folien dürfen nicht in die Hände von Kindern gelangen! Erstickungsgefahr!

Die Verpackung besteht aus recycling-fähigen Materialien.

• Entsorgen Sie die Verpackung nach Sorten getrennt:
• Styropor®-Teile und Folien zur Wertstoffsammlung;
  – Holzleisten zum Sperrmüll.

Die Verpackung gehört nicht in den normalen Hausmüll!

Was tun mit dem Altgerät?

Entsorgen Sie auch Ihr Altgerät umweltgerecht.

- Fragen Sie Ihren Händler oder Ihre örtliche Müllabfuhr nach einer Entsorgungsmöglichkeit.

Bevor Sie das Gerät auf den Sperrmüll stellen, ziehen Sie den Netzstecker, schneiden das Netzkabel ab und machen den Türverschluss unbrauchbar – damit Kinder sich nicht gefährden.

Installation

Der richtige Aufstellungsort

Zum Trocknen benötigt das Gerät eine ausreichende Zufuhr von sauberer, kühler Raumluft.

⚠️ Gerät nicht zusammen mit Feuerstätten (Gas, Öl, Kohle, offene Kamine o.Ä.) betreiben. Der Luftstrom kann deren Abgase ansaugen, Sauerstoff entziehen und Flammen erlöschen. Vergiftungsgefahr!
Gerät nur in gut durchlüfteten, möglichst staubarmen Räumen aufstellen. Die Lüftungsschlitze des Gerätes nicht zustellen oder abdecken.
⚠️ Die Tragfähigkeit des Fußbodens muss ausreichend sein! Wenn Sie z.B. den Trockner und eine unserer Waschmaschinen aufeinander stellen, können diese – beladen – ein Gesamtgewicht von 160 kg erreichen.

Wichtig:

• Gerät nur auf flachem, möglichst ebenem Untergrund aufstellen.
• Gerät nicht auf das Netzkabel stellen.
• Mindestens 1 cm Abstand zu Wänden oder Möbelstücken einhalten.

Raus mit der Abluft!

Das Gerät besitzt drei Abluftöffnungen an Rückseite und Seitenwänden; die seitlichen sind werkseitig mit herausnehmbaren Abdeckkappen verschlossen.

Die Abluft sollte nicht einfach in den Raum geleitet werden, weil ihre Feuchtigkeit langfristig Wände und Möbel beschädigen kann.
- Stecken Sie den Abluftschlauch mit dem abgewinkelten Anschlussstück in eine Abluftöffnung.

• Die beiden nicht genutzten Abluftöffnungen müssen mit Abdeckkappen verschlossen werden.

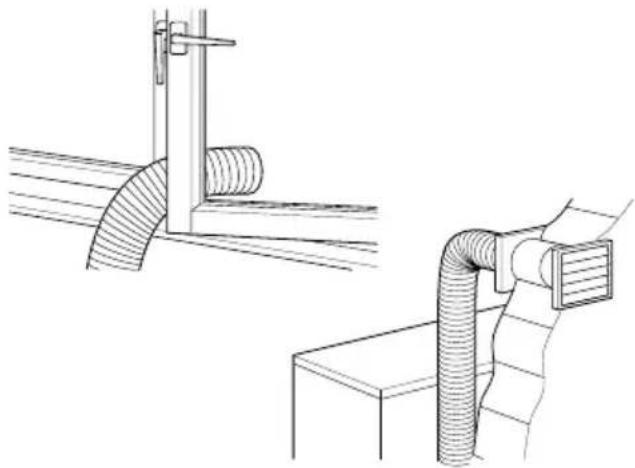

Sie können den Abluftschlauch

– durch ein geöffnetes Fenster ins Freie legen;
- an einen Wanddurchlass („Mauerkasten“) anschließen.

Die Abluft darf nicht in Abzugskanäle oder Kamine von Feuerstätten geleitet werden. Fragen Sie Ihren Schornsteinfeger oder Heizungsbauer.

• Statt des Abluftschlauches können Sie auch ein Abluftrohr verwenden. Der Durchmesser sollte mindestens 10 cm betragen.
• Schlauch bzw. Rohr sollten möglichst ohne enge Biegungen verlegt werden, da diese den Luftstrom behindern.
  • Die Gesamtlänge eines gerade verlegten Schlauches bzw. Rohres finden Sie in der folgenden Tabelle.
• Bei Verwendung von Biegungen und anderen Hindernissen sind die entsprechenden Werte von der Gesamtlänge abzuziehen.

	Schlauch	Rohr
Gesamtlänge	8,0 m	10,0 m
abzüglich...
1 Bogen 45° – 1	0 m – 0,3 m
1 Bogen 90° – 1	8 m – 0,6 m
1 Eckstück 90° –	2,7 m
1 Mauerkasten*	-2,0 m – 2,0 m

* mit selbstschließenden Lamellen

Unterbau

Das Gerät kann unter eine Arbeitsplatte untergebaut werden.

- Hierfür ist eine spezielle Abdeckplatte erforderlich (Bestell-Nr. AP 1000), die Sie beim Kundendienst oder beim Fachhändler erhalten.

Nur autorisierte Fachkräfte dürfen den Unterbau vornehmen. Stromschlag-Gefahr!

Wasch-Trocken-Säule

Dieses Gerät kann auf eine unserer Waschmaschinen gestellt werden.

- Hierfür ist ein spezieller Montagebausatz erforderlich (Bestell-Nr. MBS 1000), den Sie beim Kunden-dienst oder beim Fachhändler erhalten.

Gerät ausrichten

- Schraubfüße verstellen, bis das Gerät waagerecht steht und nicht wackelt. Am besten mit einer Wasserwaage kontrollieren.

Wichtig:

- Nur mit den Schraubfüßen ausrichten, keine Holzkeile o.Ä. unterlegen. Schraubfüße nie entfernen!

Türanschlag wechseln

Wenn Sie die Einfülltür zur anderen Seite hin öffnen wollen, können Sie den Türanschlag vom Kundendienst wechseln lassen.

Elektrischer Anschluss

Schließen Sie das Gerät an eine vorschriftsmäßig installierte und hinreichend abgesicherte Schutzkontakt-Steckdose an.

Wichtig:

• Der Anschluss muss den Vorschriften des Landes und Ihres Energieversorgungsunternehmens entsprechen.
• Nach dem Aufstellen muss der Netzstecker zugänglich sein.
• Bei einem Festanschluss muss ein Hauptschalter mit mindestens 3 mm Kontaktabstand verwendet werden.

- Spannung und Absicherung des Gerätes finden Sie auf dem Typenschild (an der Rückwand und hinter der Tür).

Notieren Sie sich Modell und Ident-Nummer des Gerätes vom Typenschild, falls Sie einmal den Kunden-dienst benötigen.

• Die angegebene Spannung muss mit Ihrer Netzspannung übereinstimmen.
- Ein Anschluss über Verlängerungskabel oder Mehrfachsteckdosen ist unzulässig.
- Beim Anschließen muss der Programmwähler auf »O« (Aus) stehen.

Wenn das Netzkabel beschädigt ist, muss es von einer autorisierten Elektrofachkraft ausgewechselt werden. Bis zur Reparatur darf das Gerät nicht benutzt werden! Stromschlag-Gefahr!

Das erste Mal

• Um Fertigungsrückstände zu beseitigen, vor dem ersten Trocknen die Trommel mit einem feuchten Tuch auswischen.
• Beim ersten Trocknen kann es zu geringer Geruchsbelästigung kommen.

Vor jedem Trocknen

Das darf in den Trockner

- Die Wäsche sollte so stark wie möglich geschleudert sein – so weit es die jeweilige Textilart zulässt.

Stets die Pflegesymbole auf den Textiletiketten beachten!

Pflegesymbole für Trocknen

	Trocknen mit hoher Temperatur:Koch-/ Buntwäsche, Baumwolle, Leinen
	Trocknen mit verringerter Temperatur:Pflegeleichte Synthetiks (Polyester, Polyamid); Misch-gewebe (mit Baumwolle)
	Trocknen in einem Trockner nicht möglich:Empfindliches Gewebe (Viskose, Seide o.Ä.); Gardinen

• Nur Wäsche mit der geeigneten Kennzeichnung trocknen – und nur im entsprechenden Programm.
• Nur Wolle, die auch waschmaschinen- geeignet ist, darf in den Trockner; sie wird im entsprechenden Spezialprogramm nicht getrocknet, jedoch schön flauschig.
• Möglichst gleichartige Wäschestücke einfüllen; dünne Geschirrtücher trocknen schneller als dicke Badelaken.
• Metallteile (Gürtelschnallen etc.) entfernen oder Wäschestücke in einen Stoffbeutel o.Ä. stecken.
• Taschen entleeren, alle Fremdkörper (Münzen, Kugelschreiber etc.) entfernen. Reißverschlüsse, Haken und Ösen schließen.

Was darf nicht in den Trockner?

Keine tropfnasse Wäsche einfüllen. Das Gerät kann beschädigt werden, der Energieverbrauch wird sehr hoch.

– Empfindliche Textilien (Seide, Gardinen o.Ä.) können knittern.
– Daunengefüllte Textilien (Kopfkissen, Oberbetten) sind ungeeignet.
– Luftundurchlässige (gummierte) Textilien.
- Schaumstoff- oder Gummiteile (Schulterpolster o.Ä.) können sich verformen und Wäsche oder Gerät beschädigen.
– Vorher mit Reinigungsmitteln behandelte bzw. chemisch gereinigte Textilien.

Durch austretende Dämpfe entstehen 'Feuer- und Explosionsgefahr, Vergiftungsgefahr sowie Geräteschäden!

Die richtige Füllmenge

- Die maximale Füllmenge hängt von der Wäscheart und dem entsprechenden Trockenprogramm ab (max. 5 kg Wäsche in den Programmen Koch-/Buntwäsche).

Beachten Sie unbedingt die Angaben in der „Programmtabelle“! Bei überfüllter Trommel wird das Trockenergebnis beeinträchtigt.

Versuchen Sie stets, die jeweilige maximale Füllmenge auszunutzen.

Die Einfülltür

- Zum Öffnen den Türöffner über der Tür drücken.

Tür

- Wäschestücke locker in die Trommel legen.

- Die Einfülltür fest zudrücken, bis der Türverschluss hörbar einrastet. Darauf achten, dass keine Wäscheteile eingeklemmt sind.

Programme

Der Programmwähler

Der Programmwähler lässt sich rechts- oder linksherum drehen.

Mit dem Programmwähler wird das Gerät eingeschaltet; das Programm beginnt jedoch erst, wenn Sie die Taste »Start« drücken.
Ein Wechsel innerhalb einer Programmgruppe (z.B. »Koch-/ Buntwäsche«) ist jederzeit möglich. Bei einem Wechsel zu einer anderen Programmgruppe bleibt das Programm stehen; dann müssen Sie erneut die Taste »Start« drücken.

Eine Programmübersicht finden Sie in der „Programmtabelle“.

Das Programm stets auf die jeweilige Wäscheart abstimmen. Die Pflegesymbole auf den Textiletiketten beachten!

Grundprogramme

Je nach Wäscheart stehen Ihnen mehrere Grundprogramme zur Verfügung.

- Koch-/ Buntwäsche: Trocknen mit hoher Temperatur.

– Pflegeleicht: Trocknen mit verringerter Temperatur. Für jedes Grundprogramm können Sie verschiedene Trocknungsgrade wählen.

Trocknungsgrad	Ergebnis
Extratrocken	dicke, mehrlagige Wäschestücke: schrankfertig getrocknet
Schranktrocken	normale Wäschestücke: schrankfertig getrocknet
Leichttrocken nicht oder nur leicht nachzubügeln
Bügeltrocken normal zu bügeln
Mangeltrocken *	leicht feucht, zu man-geln

* nur bei Koch-/ Buntwäsche

Wählen Sie den Trocknungsgrad nur so hoch wie unbedingt nötig. Das schont die Wäsche und begrenzt den Energieverbrauch.

Spezialprogramme

Außerdem stehen Ihnen mehrere Spezialprogramme zur Verfügung.

- Mischwäsche:

Schonendes Trocknen mit verringerter Temperatur und mittlerem Trocknungsgrad; für gleichartige Wäschestücke aus Synthetik, Baumwolle oder Mischgewebe.

- Wolle finish:

Sehr schonendes Trocknen mit verringerter Temperatur und begrenzter Programmdauer von ca. 4 Minuten; dadurch wird die Wäsche nicht getrocknet, jedoch schön flauschig.

Zeitprogramme

Zum Nachtrocknen und zum Auslüften Ihrer Wäsche können Sie zwischen mehreren Zeitprogrammen wählen.

Trocknen mit verringerter Temperatur; unabhängig vom Trocknungsgrad wird stets die angegebene Zeit getrocknet.

- Lüften kalt:

Nur Lüften ohne Heißluft, Programm-dauer 10 Minuten.

Zusatzfunktionen

Die Tasten

i Je nach Programm – siehe „Programm-tabelle“ – können bestimmte Zusatz-funktionen per Tastendruck zugewählt werden.

• Die gewünschten Tasten drücken Sie vor Programmbeginn.
- Nicht sinnvolle Tastenkombinationen sind gesperrt; dann ertönt ein Signal.
- Jede gewählte Zusatzfunktion wird mit einer Leuchte angezeigt.

Kurzprogramm

Mit dieser Taste können Sie die Trocknungszeit verkürzen – und Energie sparen.

- Sie sollten maximal 2,5 kg und möglichst gleichartige Wäschestücke einfüllen. Sonst wird die Wäsche nicht gleichmäßig trocken.

Schonen

Mit dieser Taste wird die Heizleistung verringert – und die Programmdauer etwas verlängert.

- Sie verwenden diese Taste bei temperaturempfindlicher Wäsche.

Feinwäsche können Sie daher im Programm »Pflegeleicht« mit der Taste »Schonen« trocknen.

Knitterschutz

Falls Sie die Wäsche nach dem Trocknen nicht sofort entnehmen können, bewirken Sie mit dieser Taste eine anschließende Auflockerung der Wäsche und verringern dadurch die Knitterbildung.

In dieser Knitterschutzphase wird 2 Stunden lang alle 30 Sekunden die Trommel kurz bewegt; gleichzeitig er- tönt ein Signal.

• Falls es Sie stört, können Sie das Signal abstellen (siehe unten).
• Sie können die Wäsche jederzeit herausnehmen und das Programm beenden.
• Beim nächsten Trocknen brauchen Sie die Taste nicht erneut zu drücken, da sich das Gerät die Einstellung merkt.
• Die Einstellung wird jedoch automatisch abgewählt, wenn Sie das Programm »Wolle finish« verwenden.

Signal-Abwahl

Am Programmende und während der Knitterschutzphase (siehe oben) ertönt ein Signal.

- Falls es Sie stört, können Sie mit dieser Taste das Signal abstellen.

Das Signal bei falschen Tastenkombinationen wird nicht abgestellt.

- Beim nächsten Trocknen brauchen Sie die Taste nicht erneut zu drücken, da sich das Gerät die Einstellung merkt.

Kindersicherung

Mit der Kindersicherung können Sie das Gerät vor Kinderhänden schützen.

Kindersicherung einschalten:

1. Programmwähler auf »Koch-/ Buntwäsche Extratrocken« stellen.
2. Die beiden markierten Zusatztasten gleichzeitig drücken und ca. 5 Sekunden halten, bis die Leuchten neben und unter den Tasten blinken.

Sieb reinigen

1. Programmwähler auf »O« (Aus) stellen.

Das Gerät kann jetzt zwar eingeschaltet, aber nicht mehr gestartet werden.

Kindersicherung aufheben:

1. Programmwähler auf »Koch-/ Bunt-wäsche Extratrocken« stellen; die Leuchten neben und unter den Tasten blinken.
2. Die beiden markierten Zusatztasten gleichzeitig drücken und ca. 5 Sekunden halten, bis die Leuchten nicht mehr blinken.

Zeitvorwahl

(Ausstattung je nach Modell)

Mit der Zeitvorwahl-Funktion können Sie den Programmbeginn um 3, 6 oder 9 Stunden verzögern.

Da das Gerät danach unbeaufsichtigt trocknet – d.h. als Heizung wirkt –, gehen Sie bei der Vorbereitung und Einstellung besonders sorgfältig vor!

So geht's:

1. Prüfen, ob
2. Luftschlitze frei,
3. Flusensieb gereinigt,

4. Abluftschlauch richtig sitzt.

5. Wäsche einfüllen, Tür schließen.

6. Programmwähler und ggf. Zusatzfunktionen einstellen. Nun leuchtet eine der Leuchten »Trocknen« bzw. »Lüften«.

7. Taste »Zeitvorwahl« so oft drücken, bis die gewünschte Einstellung er- reicht ist:

8. »3h« (Leuchte »Ende/Knitterschutz«),
9. »6h« (Leuchte »Lüften«),
10. »9h« (Leuchte »Trocknen«),
11. Zeitvorwahl aus.

Wenn Zeitvorwahl eingestellt ist, blinkt eine der Leuchten.

1. Taste »Start« drücken. Ein Signal er- tönt, eine der Leuchten blinkt, die Zeitvorwahl beginnt.

Während die Zeitvorwahl läuft, können Sie noch Wäsche nachlegen. Danach müssen Sie jedoch erneut die Taste »Start« drücken.

Zeitvorwahl abbrechen

Die laufende Zeitvorwahl-Funktion können Sie jederzeit abbrechen:

1. Programmwähler auf »O« (Aus) stellen, etwa 2 Sekunden warten.
2. Programmwähler wieder auf das gewünschte Programm stellen.
3. Taste »Start« drücken. Das Programm beginnt.

Programmablaufanzeige

Diese Reihe von Anzeigen signalisiert Ihnen den Betriebszustand des Gerätes.

• Wenn Sie das Programm einstellen, leuchtet eine der Leuchten und zeigt, dass das Gerät eingeschaltet ist.
• Wenn Zeitvorwahl läuft (je nach Modell, siehe oben), blinkt eine der Leuchten und zeigt die ungefähre Zeit bis zum Programmbeginn.
• Wenn das Programm läuft, leuchtet oder blinkt eine der Leuchten und zeigt den aktuellen Programmschritt:

»Trocknen«

– leuchtet während der eigentlichen Heizphase eines Trockenprogramms.

»Lüften«

– leuchtet während der 10-minütigen Abkühlphase oder wenn das Programm »Lüften kalt« gewählt wurde.

»Ende/Knitterschutz«

• blinkt, während die Knitterschutzphase läuft (siehe Zusatzfunktion »Knitterschutz«);
  – leuchtet, wenn das Programmende er- reicht ist.

Wenn gleichzeitig mehrere Leuchten leuchten oder blinken, liegt eine Fehlbedienung oder Störung vor (siehe „Probleme und Störungen“).

Kontrollanzeige

Diese Anzeige signalisiert Ihnen, dass Sie etwas für Ihr Gerät tun müssen.

»Sieb reinigen«

– leuchtet, wenn das Programmende erreicht ist und erinnert Sie daran, das Flusensieb zu reinigen (siehe „Das Flusensieb“).

Nach dem Trocknen...

Das Flusensieb

Beim Tragen der Wäsche – nicht durch das Trocknen – kommt es zu Faserabrieb („Flusen“). Diese Flusen werden beim Trocknen im Flusensieb aufgefangen.

Das Flusensieb reinigen Sie unbedingt nach jedem Trocknen.

Flusensieb reinigen:

1. Einfülltür öffnen.
2. Flusensieb aus der Einfülltür ziehen.

1. Flusen vorsichtig – nur mit der Hand oder einem weichen, trockenen Tuch – entfernen.
2. Flusensieb richtig herum einschieben.

Die Trommelrippen

An den Rippen im Inneren der Trommel befinden sich die Feuchtigkeitssensoren, mit denen das Gerät erkennt, ob die Wäsche trocken ist.

Die Trommelrippen reinigen Sie bitte – nach etwa 20 Mal Trocknen oder – etwa 4 Mal im Jahr.

Trommelrippen reinigen:

1. Einfülltür öffnen. Warten, bis das Gerät abgekühlt ist.
2. Alle Trommelrippen mit einem weichen, mit Essig getränkten Tuch abwischen. Mit weichem Tuch trocknen.

Keine Lösungsmittel, Reinigungsbenzin o.Ä. verwenden! Brand- und Explosionsgefahr!

AUF EINEN BLICK

Vorbereiten und starten

1. Wäsche in die Trommel legen, Einfülltür schließen.
2. Programmwähler einstellen.
3. Falls gewünscht:
   – Tasten für Zusatzfunktionen drücken,
   – Zeitvorwahl einstellen (je nach Modell).
4. Taste »Start« drücken.

Programm wechseln

1. Programmwähler auf das neue Programm stellen.
2. Wenn das Programm stehen bleibt (bei Wechsel zu einer anderen Programmgruppe, z.B. von »Koch-/ Buntwäsche« zu »Pflegeleicht«): Taste »Start« drücken.

Programm abbrechen

⚠️ Während der Heizphase (Anzeige »Trocknen« leuchtet) Gerät nicht einfach ausschalten. Hitzestau!

1. Programmwähler auf »Lüften kalt« stellen.
2. Taste »Start« drücken.
3. Warten, bis das Programmende erreicht ist.

Wäsche nachlegen

i Dies ist nur zu Programmbeginn sinnvoll; sonst erhalten Sie eine Mischung aus nicht ganz getrockneter und zu stark getrockneter Wäsche.

1. Wäsche in die Trommel legen, Einfülltür schließen.
2. Taste »Start« drücken.

Wäsche nachtrocknen

1. Programmwähler auf eines der Zeitprogramme »60min warm«, »40min warm« oder »20min warm« stellen.
2. Taste »Start« drücken.

Bei Programmende

Wenn die Anzeigen »Ende/Knitterschutz« und »Sieb reinigen« leuchten, ist das Programm beendet.

Während der Knitterschutzphase (bei Zusatzfunktion »Knitterschutz«) blinkt die Anzeige »Ende/Knitterschutz«. Dann können Sie jederzeit das Programm beenden.

1. Einfülltür öffnen, Wäsche entnehmen, Trommel auf Fremdkörper kontrollieren.

2. Programmwähler auf »O« (Aus) stellen.

3. Nach jedem Trocknen:

- Flusensieb reinigen (siehe „Das Flusensieb“).

1. Nach etwa 20 Mal Trocknen oder etwa 4 Mal im Jahr:

– Trommelrippen reinigen (siehe „Die Trommelrippen“).

1. Je nach Bedarf:

– Gehäuse und Bedienblende reinigen; weiches Tuch und mildes Reinigungsmittel verwenden; mit weichem Tuch trocknen.

Keine Scheuerschwämme und Scheuermittel verwenden! Sie beschädigen Kunststoffteile und Lack.

Programmtabelle

Pflegesymbol	Wäscheart	Programm	Wäschemenge (kg)	Zusatzfunktion				Zeitvorwahl(je nach Modell)
				Kurzprogramm	Schonen	Knitterschutz	Signal-Abwahl
Koch-/ Buntwäsche
	Strapazierfähige Textilien aus Baumwolle und Leinen	Extratrocken	5,0(1:2,5)	1	2 3	4		○
		Schranktrocken		1	2 3	4		○
		Leichttrocken		1	2 3	4		○
		Bügeltrocken			2	3 4		○
		Mangeltrocken			2	3 4		○
Pflegeleicht
	Synthetiks (Polyester, Polyamid) und Mischgewebe (mit Baumwolle)	Extratrocken	2,5	1	2 3	4		○
		Schranktrocken		1	2 3	4		○
		Leichttrocken		1	2 3	4		○
		Bügeltrocken			2	3 4		○
Spezialprogramme
	Synthetiks, Baumwolle oder Mischgewebe	Mischwäsche	2,5	1	2 3	4		○
	Wolle, die waschmaschinengeeignet ist	Wolle finish (4min)	2,0		4			○
Zeitprogramme
[DGTS]	Wäsche, die nachgetrocknet werden soll, oder kleine gleichartige Wäschestücke	60min warm wie	oben			3	4	○
		40min warm				3	4	○
		20min warm				3	4	○
	Wäsche, die kurz ausge-lüftet werden soll	Lüften kalt (10min)	wie oben			3	4	○

① kürzere Trocknungszeit, für kleine Wäschemengen

② geringere Heizleistung, längere Programmdauer, für empfindliche Textilien

③ max. 2 Stunden zusätzliche Auflockerung nach Programmende

④ kein Signalton bei Programmende und Knitterschutzphase

Probleme und Störungen

Wenn Sie feststellen ...	dann prüfen Sie bitte ...
Gerät lässt sich nicht einschalten bzw. Programm startet nicht	Programm eingestellt? Taste »Start« gedrückt?Einfülltür richtig geschlossen?Netzstecker eingesteckt?Sicherung für diese Steckdose intakt?
Gerät reagiert nicht auf Eingabe	Kombination von Zusatzfunktionen nicht möglich.Kindersicherung eingeschaltet?Falls Störung bleibt: Netzstecker ziehen, einige Sekunden warten, wieder einstecken.
Eine der Programmablaufanzeigen blinkt, Programmscheint zu stehen	Zeitvorwahlphase läuft (je nach Modell).
Anzeige »Ende/Knitterschutz« blinkt, Signal ertönt*	Knitterschutzphase läuft (2 Stunden lang).Gerät ausschalten, Wäsche herausnehmen.
Anzeige »Ende/Knitterschutz« leuchtet, Signal ertönt*	Programmende erreicht.Gerät ausschalten, Wäsche herausnehmen.
Anzeige »Sieb reinigen« leuchtet	Flusensieb reinigen.
Anzeige »Sieb reinigen« und alle Programmablaufanzeigen blinken, Signal ertönt*	Dauerbetriebsbegrenzung ausgelöst (nach 3 Stunden ununterbrochenem Betrieb).Gerät aus- und wieder einschalten.Falls Störung bleibt: Gerät ausschalten, Kunden-dienst rufen.
Programm bleibt ohne erkenn-baren Grund stehen	Programmgruppe gewechselt? Taste »Start« drücken.Gab es einen Stromausfall? Taste »Start« drücken.
Trommelbeleuchtung (je nach Modell) funktioniert nicht	Programmwähler auf »O« (Aus)?Glühlampe defekt? Kundendienst rufen.
Wäsche ist zu feucht oder Trocknungszeit ist zu lange	Trommel überladen? Siehe „Programmtabelle“.Belüftung verbessern. Lüftungsschlitze prüfen.Abluftschlauch und ggf. Mauerdurchführung prüfen.Flusensieb reinigen.Trommelrippen reinigen.Mit geeignetem Zeitprogramm nachtrocknen.
Wäsche ist eingelaufen, verfilzt, beschädigt	Nur Wäsche trocknen, die laut Pflegeetikett trock-nergeeignet ist.Nur mit dem Programm trocknen, das für die jeweilige Wäscheart geeignet ist.

* für die Dauer von 2 Stunden
Wir helfen Ihnen! Können Sie die Störung nicht selbst beseitigen, wenden Sie sich bitte an den Kundendienst. Geben Sie dabei Modell und Ident-Nummer vom Typenschild an.

Technische Daten und Verbrauchswerte

Füllmenge (Trockengewicht)
– Koch-/ Buntwäsche	max. 5,0 kg
–Koch-/ Buntwäsche Kurzprogramm	max. 2,5 kg
–Pflegeleicht	max. 2,5 kg
–Mischwäsche	max. 2,5 kg
–Wolle finish	max. 2,0 kg
Trockensystem Abluft, feuchtigkeitsgesteuert
Abmessungen
– Höhe / Höhe für Unterbau	85,0 cm / 82,0 cm
–Breite	59,5 cm
–Tiefe / Tiefe für Unterbau	57,5 cm / 55,0 cm
–Tiefe bei geöffneter Tür	106,5 cm
–Höhenverstellung der Füße	1 cm
Leergewicht ca. 40 kg
Elektrischer Anschluss
–Spannung	230 V ~ 50 Hz
–Anschlusswert	2700 W
–Absicherung	16 A
Abluftanschluss
–Durchmesser	min. 10 cm
–Länge für Abluftschlauch	max. 8,0 m
–Länge für Abluftrohr	max. 10,0 m
Verbrauchswerte1)
–Koch-/ Buntwäsche schranktrocken 2) 3)	bei Schleuder- Energie Zeit drehzahl1400 min-1: 2,5 kWh 65 Min.
–Koch-/ Buntwäsche schranktrocken 2) 3)	800 min-1: 3,3 kWh 85 Min.
–Koch-/ Buntwäsche bügeltrocken 2)	1400 min-1: 1,8 kWh 50 Min.
–Koch-/ Buntwäsche bügeltrocken 2)	800 min-1: 2,7 kWh 68 Min.
–Pflegeleicht schranktrocken 2)	1000 min-1: 1,2 kWh 40 Min.

1) Unter Normbedingungen ermittelte Richtwerte. Je nach Schleuderdrehzahl, Wäscheart und Umgebungsbedingungen sind Abweichungen bis 10% möglich.

2) Prüfprogramm nach DIN EN 61121.

3) Standardprogramm für Energiekennzeichnungsetikett.

Garantiebedingungen

Sehr geehrte Kundin, sehr geehrter Kunde,

als Käufer eines Gerätes der Marke Blomberg stehen Ihnen die gesetzlichen Gewährleistungsrechte (Nachbesserung und Nacherfüllung) aus dem Kaufvertrag zu. Die Gewährleistung erfolgt für die Fehlerfreiheit bei Geräteübergabe entsprechend dem jeweiligen Stand der Technik. Änderungen in der Konstruktion oder der Ausführung, die weder die Funktionstüchtigkeit noch den Wert des Gerätes beeinträchtigen, stellen keinen Fehler dar.

Ist das Gerät mangelhaft, wird der Mangel durch den Werkskundendienst kostenlos beseitigt. Der Hersteller wählt die jeweils angemessene Art der Nacherfüllung unter Berücksichtigung der Zumutbarkeit für den Käufer. Über die Gewährleistung hinaus räumt Ihnen der Hersteller eine Garantie ein, diese schränkt die gesetzliche Gewährleistung nicht ein.

Die Garantiezeit beträgt 24 Monate ab Kaufdatum.

Bedingungen:

1. Ein maschinell erstellter Original-Kaufbeleg liegt vor.
2. Das Gerät ist nur mit Original-Zubehör und Original-Ersatzteilen betrieben worden.
3. Die in der Gebrauchsanweisung erwähnten Wartungs- und Reinigungsarbeiten sind entsprechend ausgeführt worden.
4. Das Gerät wurde nicht geöffnet/zerlegt.
5. Bauteile, die einem gebrauchsbedingten Verschleiß unterliegen, fallen nicht unter die Garantie.

6. Während der Garantiezeit beseitigt der Hersteller die durch Material- oder Fertigungsfehler auftretenden Schäden oder Mängel am Gerät.

7. Ausgewechselte Teile werden Eigentum des Herstellers.

8. Ausgeschlossen von der Garantie sind Schäden oder Mängel, die aus folgenden Ursachen entstehen: a. Unsachgemäße Installation, z.B. Nichtbeachtung der VDE-Vorschriften; unsachgemäße Aufstellung, z.B. Nichtbeachtung der Einbau- oder Installationsvorschriften; äußere Einwirkung, z.B. Transportschäden, Beschädigung durch Stoß oder Schlag, Schäden durch Witterungseinflüsse. b. Unsachgemäße Bedienung oder Beanspruchung, z.B. Nichtbeachtung der Gebrauchsanweisung. Bei einer gewerblichen oder gleichzustellenden Nutzung, z.B. in Hotels, Pensionen oder Gemeinschaftsanlagen, als eine nicht bestimmungsgemäße Benutzung mit Gewährleistungs-ausschluss, gewährt der Hersteller eine Garantie von 6 Monaten.

9. Die Behebung der garantiepflichtigen Mängel erfolgt ohne jede Berechnung.

10. Die Mängelbeseitigung in der Garantiezeit, z.B. durch eine Reparatur oder eine Ersatzlieferung, verlängert die ursprüngliche Garantiezeit nicht.

11. Über die Mängelbeseitigung hinausgehende Ansprüche – soweit keine gesetzliche Haftung vorgesehen ist – sind ausgeschlossen.

Abhilfemöglichkeiten:

1. Der Hersteller behält sich das gesetzlich vorgesehene Recht zur Nachbesserung vor.
2. Reparaturen oder Abänderungen während der Garantiezeit dürfen nur durch den autorisierten Kundendienst vorgenommen werden.
3. Als eine Nachbesserung wird der Versuch der Schadensbehebung verstanden. Erst wenn die Schadensbehebung fehlschlägt oder ein anderer Mangel auftritt, beginnt ein neuer Nachbesserungsversuch.
4. Bevor andere Abhilfemaßnahmen möglich sind, sind 3 Nachbesserungsversuche zulässig. Schlägt die Mängelbeseitigung fehl oder ist sie unmöglich, berechtigt dies den Käufer zur Rückgängigmachung des Kaufvertrags oder zur Herabsetzung des Kaufpreises.

Umtausch:

Erfolgt auf Wunsch des Kunden ein Austausch, wird die bisherige Nutzung des Gerätes in Rechnung gestellt.

Service

Zentralkundendienst:

Blomberg Vertriebsgesellschaft mbH

Voltastraße 50

59229 Ahlen (Westfalen)

Tel.: 02382 / 780 -246 & -287

Fax: 02382 / 780 -213

[e-mail]

i Ihren nächstgelegenen Kundendienst-

Techniker ersehen Sie aus dem bei-

liegenden Kundendienst-Verzeichnis.

Information & Kontakt:

www.blomberg.de

[e-mail]
