ZE 16 - Waschmaschine ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Waschmaschine
Marke	Zanussi
Modell	ZE 16
Bauart	Freistehend
Füllmenge	5 kg
Schleuderdrehzahl	800 U/min
Energieeffizienzklasse	E
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Wolle, Kurz 30°C
Abmessungen (H x B x T)	85 cm x 60 cm x 54 cm
Gewicht	65 kg
Anschlusswert	2200 W
Spannung	220-240 V
Frequenz	50 Hz
Wasserverbrauch	49 l pro Waschgang
Lärmemission (Schleudern)	76 dB(A)
Lärmemission (Waschen)	55 dB(A)
Kindersicherung	Ja
Startzeitvorwahl	Bis 24 Stunden
Restlaufanzeige	LED-Display
Türanschlag	Links
Reinigung des Flusensiebs	Empfohlen nach jedem Waschgang
Kalkreinigung	Verwendung von Entkalker empfohlen
Ersatzteile	Verfügbar über autorisierte Servicestellen
Reparabilitätsindex	7,5 / 10

Häufig gestellte Fragen - ZE 16 ZANUSSI

Wie schließe ich die Waschmaschine ZE 16 an?

Stellen Sie die Maschine waagerecht auf, schließen Sie den Wasserzulauf (3/4 Zoll) an den Wasserhahn an und den Ablaufschlauch an den Siphon. Der Stromanschluss erfolgt über eine geerdete Steckdose (230 V). Achten Sie auf ausreichende Belüftung.

Was tun, wenn das Gerät kein Wasser zieht?

Überprüfen Sie den Wasserhahn, ob er geöffnet ist. Kontrollieren Sie den Zulaufschlauch auf Knicke und das Sieb im Zulaufventil auf Verunreinigungen. Falls nötig, reinigen Sie das Sieb.

Wie reinige ich das Flusensieb?

Öffnen Sie die untere Klappe, drehen Sie den Filterdeckel gegen den Uhrzeigersinn heraus, entnehmen Sie die Flusen und spülen Sie den Filter unter fließendem Wasser ab. Setzen Sie ihn wieder ein und drehen Sie ihn fest.

Die Waschmaschine schleudert nicht – was kann ich tun?

Prüfen Sie, ob die Trommel überladen ist oder die Wäsche ungleichmäßig verteilt ist. Stellen Sie sicher, dass der Transportbolzen entfernt wurde. Ein defekter Motor oder Kohlebürsten könnte die Ursache sein – wenden Sie sich dann an den Kundendienst.

Welche Waschprogramme gibt es?

Das Modell ZE 16 bietet Programme für Baumwolle, Pflegeleicht, Feinwäsche, Wolle und einen Kurzwaschgang bei 30°C. Wählen Sie das passende Programm über den Drehschalter.

Wie schwer ist die Waschmaschine ZE 16?

Das Gerät wiegt ca. 65 kg. Achten Sie beim Transport auf ausreichend Personen und geeignete Hilfsmittel.

Kann ich die Tür während des Waschgangs öffnen?

Ja, bei den meisten Programmen können Sie die Tür nach einigen Minuten öffnen, wenn die Wasserstandsanzeige grün ist und die Türverriegelung aufgehoben wurde. Bei hohen Temperaturen oder Wasserstand ist die Tür verriegelt.

Was bedeutet der Fehlercode E10?

Der Fehlercode E10 weist auf ein Problem mit der Wasserzufuhr hin. Überprüfen Sie den Wasserhahn, den Zulaufschlauch und das Sieb. Setzen Sie das Programm zurück, indem Sie das Gerät aus- und wieder einschalten.

Wie pflege ich die Waschmaschine richtig?

Reinigen Sie regelmäßig das Flusensieb, das Waschmittelfach und die Türdichtung. Führen Sie alle 2-3 Monate einen Leerwaschgang bei 90°C mit Entkalker durch, um Kalkablagerungen zu vermeiden.

Wo finde ich Ersatzteile für die ZE 16?

Ersatzteile wie Heizung, Motor, Türdichtung oder Riemen erhalten Sie über autorisierte Zanussi-Servicepartner oder online unter Verwendung der Modellnummer ZE 16.

BEDIENUNGSANLEITUNG ZE 16 ZANUSSI

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.

Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.

Transportschaden

Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst.

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung:

Hier finden Sie wichtige Informationen über ungeeignete Handhabungen Ihres Waschvollautomaten, die technische Schäden verursachen können.

Hier finden Sie Informationen, die für die einwandfreie Funktion des Waschvollautomaten besonders wichtig sind.

Hier finden Sie wichtige Umweltschutzhinweise.

Unser Beitrag zum Umweltschutz: Wir verwenden Recycling-Papier.

Inhaltsverzeichnis

Sicherheits- und Warnhinweise 3

Entsorgung 4

Umwelttipps 4

Technische Daten 4

Installation 5

• Entfernen der Transportsicherung 5
- Aufstellung 5
• Kaltwasseranschluss 5-6
• Wasserablauf 6
• Elektrischer Anschluss 6

Ihr neuer Waschautomat 7

• Waschmittelschublade 7

Gebrauch 8

• Bedienblende 8
• Beschreibung der Bedienelemente 8-10
• Tipps zum Waschen 11

Wäsche sortieren und vorbehandeln 11

Temperaturen 11

Wäschefüllmengen 11

Wäschegewichte 11

Fleckenentfernung 11

Wasch- und Veredelungsmittel 12

• Arbeitsabläufe beim Waschen 13-15

Internationale Pflegekennzeichen 16

Programmübersicht 17

Pflege und Wartung 18

• Äußere Reinigung 18
  • Reinigung der Gummimanschette 18
  • Reinigung der Waschmittelschublade 18
  • Reinigung des Wassereinlaufsiebs 18
  • Reinigung der Laugenpumpe 18-19
  • Notentleerung 19
• Frost 19

Behebung kleiner

Funktionsstörungen 20-21

Sicherheits- und Warnhinweise

Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

Allgemeine Sicherheit

• Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich grundsätzlich an unseren Werkskundendienst oder an eine von uns autorisierte Vertragswerkstatt. Nur Original-Ersatzteile erfüllen alle Anforderungen!
• Bei Funktionsstörungen Wasserhahn zudrehen, Gerät vom Netz trennen. Der Waschautomat ist vom Netz getrennt, wenn der Netzstecker gezogen oder die Sicherung(en) ausgeschaltet ist (sind).
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am Stecker.
• Bei Betrieb mit hohen Temperaturen wird das Türglas heiß. Bitte nicht berühren!

Installation

• Entfernen Sie vor der Inbetriebnahme sorgfältig das ganze Verpackungs- und Transportsicherungsmaterial, sonst könnten Gerät und Wohnung schwerwiegende Beschädigungen erleiden.
• Lassen Sie die beim Elektro- bzw. Wasseranschluss des Geräts erforderlichen Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
• Vielfachstecker/-kupplungen und Verlängerungskabel dürfen nicht verwendet werden.
• Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht.
• Der Aufstellplatz darf nicht mit textiler Auslegeware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.
• Wenn Sie das Gerät nicht an das Trinkwassernetz anschließen, sondern Regenwasser oder ähnliches verwendet wird, beachten Sie die entsprechenden Bestimmungen (DIN 1986 und DIN 1988).

Gebrauch

• Benutzen Sie das Gerät nur zum Waschen von haushaltsüblicher Wäsche.
• Wird das Gerät zweckentfremdet oder falsch bedient, kann keine Haftung für eventuelle Schäden übernommen werden.

• Verwenden Sie nur Waschmittel, die für Waschautomaten geeignet sind. Beachten Sie die Hinweise der Waschmittelhersteller.

• Waschen Sie kleine Wäschestücke (Söckchen, kleine Taschentücher, waschbare Gürtel etc.) in einem geeigneten Stoffbeutel oder in einem Kopfkissenbezug, weil diese Artikel zwischen Laugenbehälter und Trommel rutschen können.

• Waschen Sie vorgereinigte Wäsche, so müssen entflammbare Lösungsmittel vollständig verdunstet sein.
• Färbemittel müssen für den Einsatz in Waschautomaten geeignet sein. Beachten Sie unbedingt die Verwendungshinweise des Herstellers.
• Entfärbemittel können zu Korrosion führen. Aus diesem Grunde dürfen sie in Waschautomaten nicht verwendet werden.
• Nicht in die drehende Trommel greifen.
• Bevor Sie das Gerät öffnen, prüfen Sie stets durch die Einfülltür, ob das Wasser abgepumpt wurde. Sollte sich noch Wasser in der Maschine befinden, so pumpen Sie ab, bevor Sie die Einfülltür öffnen. Ziehen Sie im Zweifelsfall die Gebrauchsanweisung zu Rate (siehe Kapitel "Arbeitsabläufe beim Waschen").
• Lassen Sie die Einfülltür bis zu Ihrer nächsten Wäsche leicht geöffnet, damit die Türdichtung auch künftig wirksam bleibt und die Trommel austrocknen kann.
• Lassen Sie das Gerät nach dem Gebrauch nicht unnötig lange eingeschaltet. Schalten Sie den Hauptschalter aus und schließen Sie den Wasserhahn.

Sicherheit von Kindern

• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Waschautomaten spielen.
• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Waschautomaten klettern.
• Bei der Entsorgung des Waschautomaten: Ziehen Sie den Netzstecker, zerstören Sie das Türschloss, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. So können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten.

Entsorgung

• Verpackungsentsorgung

Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden.

PE< steht für Polyethylen
PS< steht für Polystyrol
PP< steht für Polypropylen

- Entsorgung des Altgeräts

Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.

Umwelttipps

Am sparsamsten und umweltverträglichsten wird gewaschen, wenn Sie die folgenden Tipps beachten:

• Nutzen Sie nach Möglichkeit die maximale Beladungsmenge des jeweiligen Programms.

• Dosieren Sie das Waschmittel entsprechend Wasserhärte, Verschmutzungsgrad und Wäschemenge.

• Für normal verschmutzte Wäsche genügt ein Programm ohne Vorwäsche.

• Durch geeignete Vorbehandlung können Flecken und begrenzte Anschmutzungen entfernt werden. Dann können Sie bei niedrigerer Temperatur waschen.

Technische Daten

Abmessungen Höhe 85 cm
	Breite 60 cmTiefe 59 cm
Fassungsvermögen (Trockenwäsche):
	- Koch- u. Buntwäsche 5 kg- Pflegeleicht u. Feinwäsche 2,5 kg- Wolle 2 kg
Schleuderdrehzahl (max.) 1600 U/min
Spannung 220-230 V/50 HzAbsicherung 10 AGesamtanschlusswert 2200 W
Wasserdruck:	min. max. 800 kPa	50 kPa

Dieses Gerät hat das «CE»-Zeichen und entspricht somit den folgenden EG-Richtlinien:

73/23/EWG vom 19.02.73 - Niederspannungsrichtlinien

89/336/EWG vom 03.05.89 (einschließlich Änderungsrichtlinien 92/31/EWG) - EMV-Richtlinie.

Installation

Entfernen der Transportsicherung

Vor der Installation müssen Sie die Transportsicherungen entfernen.

Gehen Sie wie folgt vor:

1. Schrauben Sie mit dem beiliegenden Schlüssel, die zwei unteren Schrauben an der Rückwand des Waschautomaten heraus.
2. Ziehen Sie die zwei Plastikzapfen heraus.

1. Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, dass die Schläuche nicht gequetscht werden. Legen Sie zu diesem Zweck zwischen Maschine und Fußboden einen von den Verpackungswinkeln.
2. Entfernen Sie den Polystyrolblock vom Waschmaschinenboden und lösen Sie die zwei Nylonhüllen.
3. Ziehen Sie sorgfältig den linken Folienschlauch nach rechts und dann nach unten heraus.

1. Ziehen Sie sorgfältig den rechten Folienschlauch nach links und dann nach oben heraus.

1. Stellen Sie die Maschine wieder gerade auf und schrauben Sie die restliche Schraube an der

Rückwand aus. Ziehen Sie den Plastikzapfen heraus.

1. Verschließen Sie nun alle Öffnungen mit den Kunststoffabdeckungen, die sich im Beipack befinden.

Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können.

Aufstellung

Der Waschautomat kann auf jedem ebenen und stabilen Fußboden aufgestellt werden. Er muss mit allen vier Füßen fest auf dem Boden stehen. Waagrechte, einwandfreie Aufstellung, zum Beispiel mit einer Wasserwaage, überprüfen. Kleine Unebenheiten lassen sich durch Heraus- oder Hineindrehen der Gerätefüße ausgleichen. Unebenheiten des Bodens dürfen niemals durch Unterlegen von Holz, Pappe oder ähnlichen Materialien ausgeglichen werden!

Zum Kaltwasseranschluss ist ein Wasserhahn mit Schlauchverschraubung ^3/_4 " erforderlich.

Der Waschautomat kann ohne zusätzlichen Rückflussverhinderer an jede Wasserleitung angeschlossen werden.

Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - DVGW).

Den auf der Rückwand des Geräts vorhandenen Zulaufschlauch am Wasserhahn fest anschrauben. Alte, bereits benutzte Schläuche dürfen nicht verwendet werden.

Das Schlauchende an der Maschinenrückwand kann in allen Richtungen gedreht werden.

Positionieren Sie den Schlauch richtig, indem Sie die Schlauchverschraubung etwas lockern. Dann drehen Sie sie wieder fest zu, um Wasseraustritt zu vermeiden.

Mitgeliefert wird ein Druckschlauch von 1,5 m Länge.

Prüfen Sie bei geöffnetem Wasserhahn (unter vollem Leitungsdruck) die Anschlussstelle am Gerät und am Wasserhahn auf Dichtheit.

Verlängern Sie niemals den vorinstallierten Zulaufschlauch. Verwenden Sie nur einen neuen, durchgehenden Schlauch vom Geräteanschluss bis zum Wasserhahn.

Der Kundendienst hält derartige Schläuche bereit (1,82 m Länge).

Eventuelle besondere Vorschriften des örtlichen Wasserwerks sind genauestens zu beachten!

Wasserablauf

Der Ablaufschlauch kann wie folgt positioniert werden:

1. Über den Waschbeckenrand mit Hilfe des beiliegenden Krümmers. Wichtig ist, dass der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande umkippt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand.

2. In eine Ablaufrohrabzweigung des Waschbeckens.

Die Rohrabzweigung muss oberhalb des Siphons (Geruchverschlusses) sitzen, sodass sich die Krümmung mindestens 60 cm über dem Boden befindet.

3. In ein Ablaufrohr.

Empfohlen wird ein 65 cm hohes Standrohr; keinesfalls niedriger als 60 cm oder höher als 90 cm.

Das Ablaufschlauchende muss immer belüftet sein, d.h. der Rohrinnendurchmesser muss größer sein als der Schlauchaußendurchmesser.

Der Ablaufschlauch darf höchstens bis zu einer Gesamtlänge von 400 cm verlängert werden. Dabei muss der Durchmesser des Verlängerungsschlauchs gleich groß wie der Innendurchmesser des Originals-chlauchs sein. Verwenden Sie bitte ein dazu geeignetes Verbindungsstück.

Der Verlängerungsschlauch darf keine Knie aufweisen.

Er soll am Boden liegen und nur beim Ablauf emporsteigen.

Auslaufhöhe:

minimal.....60 cm

maximal .....90 cm

Elektrischer Anschluss

Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlusswert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10 A - LS-L-Schalter.

Das Gerät entspricht den VDE-Vorschriften.

Besondere Vorschriften der örtlichen

Elektrizitätswerke sind genauestens zu beachten.

Die elektrische Sicherheit des Gärats ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist.

Das Netzkabel muss nur vom Kundendienst ausgetauscht werden.

Ihr neuer Waschautomat

Ihr neuer Waschautomat erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einsparungen von Wasser, Waschmittel und Energie.

• Die Einknopf-Programmwahl mit der zusammengefassten Waschprogramm- und Temperaturwahl ermöglicht eine einfache Bedienung.
• Eine Programmstandsanzeige informiert Sie über den Programmablauf.

• Die automatische Abkühlung der Waschlauge auf 60°C im Kochwasch-Programm vor dem Abpumpen verhindert eine Verformung der Kunststoff-Abwasserleitungen.

• Das spezielle Wollprogramm behandelt Ihre Wollsachen sehr schonend, dank seinem neu entwickelten Waschrhythmus.

• Das Unwucht-Kontrollsystem garantiert für gutes Standverhalten der Maschine während des Schleuderns.
• Die Öko-Klappe erlaubt die volle Ausnutzung des Waschmittels und reduziert den Wasserverbrauch mit folglicher Energie-Ersparung.

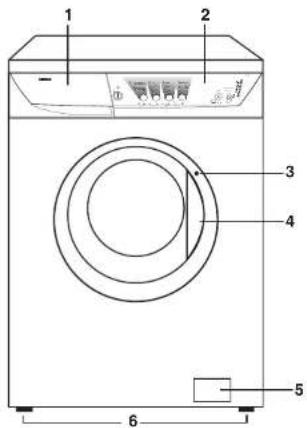

1 Waschmittelschublade
2 Bedienblende
3 Türverriegelungslampe
4 Einfülltür
5 Laugenpumpe
6 Verstellbare Füße

Türverriegelungslampe (3)

Die Einfülltür ist während des gesamten Programmablaufs blockiert.

Sie kann nur unter bestimmten Bedingungen und nach Erlöschen der Kontrolllampe geöffnet werden. Ihr neuer Waschautomat erfüllt alle Anforderungen moderner Wäschepflege, mit großen Einsparungen von Wasser, Waschmittel und Energie.

Waschmittelschublade

W Vorwaschmittel

Hauptwaschmittel

Pflegemittel (Weichspüler, Formspüler, Stärke)

Mit dieser Taste wird der Waschvollautomat eingeschaltet.

Durch erneutes Betätigen dieser Taste schaltet man die Maschine aus.

2 Betriebskontrolllampe

Diese ist mit der EIN/AUS-Taste verbunden: sie leuchtet auf, wenn diese Taste gedrückt wird und erlischt bei erneutem Drücken.

3 Taste "PROGRAMM"

Mit dieser Taste stellen Sie das je nach Wäscheart geeignete Waschprogramm ein. Die entsprechende Lampe leuchtet auf. Der Waschvollautomat gibt eine Temperatur vor und das Gerät stellt sich automatisch auf die für das jeweilige Programm vorgesehenen Schleuderumdrehungen ein. Diese Werte können durch Betätigen der jeweiligen Tasten (4 und 5) verändert werden.

4 Taste "TEMPERATUR"

Durch Betätigen dieser Taste kann die von der Maschine automatisch vorgegebene Temperatur erhöht oder gesenkt werden; die diesbezügliche Kontrollampe leuchtet auf. Die maximale Temperatur beträgt 95° für Koch- und Buntwäsche, 60° für pflegeleichte Wäsche, 40° für Feinwäsche, Wolle und Handwäsche. KALT bedeutet Kaltwäsche, d.h. das verwendete Wasser wird nicht erwärmt. Diese Option kann für besonders feine Wäsche wie zum Beispiel Gardinen gewählt werden. Die Temperatur kann während des Ablaufs des jeweiligen Waschprogramms geändert werden: in diesem Fall setzt das Waschprogramm erneut von Anfang an ein.

Wichtig!

Bei gleichzeitigem Drücken der Tasten TEMPERATUR und SCHLEUDERN wird das akustische Signal, das beim Einstellen bzw. am Ende des Programms ertönt, abgeschaltet.

5 Taste "SCHLEUDERN"

Betätigen Sie diese Taste, wenn Sie die von der Maschine automatisch vorgegebene Schleudergeschwindigkeit ändern wollen; die diesbezügliche Kontrolllampe schaltet sich ein.

Die max. Schleuderdrehzahlen sind der jeweiligen Wäscheart angepasst:

- Koch-/Buntwäsche: 1600 U/min

- Pflegeleicht, Wolle und Handwäsche: 900 U/min

- Feinwäsche: 700 U/min

- "SPÜLSTOPP": Durch Wählen dieser Funktion bleibt die Wäsche im letzten Spülwasser liegen, um Knitterbildung zu vermeiden.

Am Programmende schaltet sich die START/PAUSE-Lampe aus. Die Lampe über dem Türgriff und die SPÜLSTOPP-Lampe bleiben eingeschaltet, um anzuzeigen, dass das Wasser noch abgepumpt werden muss.

Drücken Sie erst die "EXTRAPROGR./LÖSCHEN"-Taste und dann gehen Sie wie folgt vor:

- Abpumpen

- wählen Sie das geeignete Programm je nach dem Textile

- Das Programm "Abpumpen" wählen: Taste EXTRAPROGR./LÖSCHEN 3mal drücken, die Lampe "Abpumpen" leuchtet, dann START/PAUSE-Taste drücken. Das Wasser wird abgepumpt.

• Abpumpen und Schleudern

-wählen Sie das geeignete Programm je nach dem Textile
-Das Programm ©Schleudern" wählen: Taste EXTRAPROGR./LÖSCHEN 2mal drücken, die Lampe © "Schleudern" leuchtet.
-drücken Sie die START/PAUSE-Taste Das Wasser wird abgepumpt und geschleudert.

6 Taste "ZUSATZFUNKTION"

Es können drei verschiedene Funktionen gewählt werden:

• VORWÄSCHE: Je nach Bedarf kann man mit dieser Funktion vor dem eigentlichen Waschgang einen Vorwaschgang (max. 30°C) wählen (nicht verwendbar bei Wolle und Handwäsche).
  Der Vorwaschgang endet mit einer kurzen Schleuderphase bei den Programmen für Koch- und Buntwäsche, während bei dem Feinwaschprogramm das Wasser nur abgepumpt wird.
• SPAR EJ: Die Funktion ist in den Programmen Kochwäsche 95°-60°-40°C und Pflegeleicht 60°-40°C wirksam: Die Temperaturreduzierung wird im Hauptwaschgang durch Verlängerung der Waschzeit ausgeglichen. Dadurch kann bei gleicher Waschleistung Energie gespart werden. Anzuwenden bei normal verschmutzter Wäsche.
• EXTRA KURZ: Durch diese Funktion wird der Wasch- vorgang in den Programmen Koch-/Buntwäsche, Pflegeleicht und Feinwäsche verkürzt. Anzuwenden bei leicht verschmutzter Wäsche Im Wolleprogramm und bei Einstellung Handwäsche kann diese Funktion nicht zugewählt werden.

Hinweis!

Die Funktionen "VORWÄSCHE, SPAR ☐EXTRA KURZ" können nicht gleichzeitig eingestellt werden. Die eine schließt jeweils die anderen aus.

7 Taste "START/PAUSE"

Diese Taste verfügt über zwei Funktionen:

• Start: nachdem Sie das Waschprogramm und die zusätzlichen Funktionen gewählt haben, drücken Sie zum Programmstart diese Taste. Die Kontrolllampe hört auf, zu blinken und leuchtet nun konstant.
• Pause: Durch Drücken der Taste wird das laufende Programm unterbrochen und die Kontrolllampe beginnt zu blinken. Das Programm setzt wieder ein, wenn Sie diese Taste erneut drücken.

Achtung! Vor jeder Änderung eines laufenden Programms muss die Maschine auf PAUSE gestellt werden.

8 Taste "EXTRAPROGR./LÖSCHEN"

Diese Taste hat zwei Funktionen:

- Löschen des Programms: drücken Sie diese Taste solange, bis die Lampen der Programmablaufanzeige ausgehen.

Wird ein soeben beendetes Programm nicht gelöscht, ertönt bei erneutem Einschalten des Geräts das akustische Signal.

- Löschen einiger Waschphasen bzw. Wahl der Sonderprogramme: sowohl bei der Programmwahl, als auch während des Programmablaufs können Sie mit dieser Taste einige Phasen des gewählten Programms löschen bzw. spezielle Programme einstellen.

Löschen einiger Waschphasen

• Maschine auf PAUSE stellen.
• Taste "EXTRAPROGR./LÖSCHEN" so lange drücken, bis die Lampe(n) der entsprechenden Waschphase(n) erlischt (erlöschen).

Beispiel:

In diesem Falle führt die Maschine nur den für die eingestellte Wäscheart vorgesehenen Schleudergang durch.

Sonderprogramme

Sie können folgende Programme einstellen:

Spülen 📋 - Schleudem - Abpumpen

Ist die Maschine bereits eingeschaltet, weil ein Programm beendet ist:

• Taste EXTRAPROGR./LÖSCHEN so lange drücken, bis die Lampen der Programmablaufanzeige aus sind; das soeben beendete Programm ist nun gelöscht.
• Wäscheart durch die entsprechende Taste einstellen.
• Sonderprogramm wie folgt einstellen:

- Spülen 📋 und Schleuden : Taste EXTRAPROGR./LÖSCHEN einmal drücken, die Lampe 🎨 (Hauptwäsche) erlischt.

- Schleudern Ⓞ: Taste EXTRAPROGR./LÖSCHEN 2mal drücken, die Lampen ⚪ (Hauptwäsche) und 🌐 (Spülen) erlöschen.

- Abpumpen 📁: Taste EXTRAPROGR/LÖSCHEN 3mal drücken, die Lampen 📌 (Hauptwäsche) 📌, (Spülen) und Ⓔ (Schleudern) erlöschen.

Ist die Maschine ausgeschaltet, EIN/AUS-Taste drücken, um sie einzuschalten, dann PROGRAMM einstellen und das Sonderprogramm wie oben beschrieben einstellen.

9 Programmablaufanzeige

Nach der Programmwahl leuchten alle die verschiedenen Programmphasen betreffenden Lampen auf.

Nach dem Start des Programms zeigt die Programmablaufanzeige in welchem Programmabschnitt das Gerät gerade arbeitet. Das Programmende wird durch das Aufleuchten der Lampe angezeigt.

Leuchtet am Ende des Programms die Lampe auf, bedeutet dies, dass die Laugenpumpe verstopft ist.

Wenn die Maschine eine Störung aufweist, blinkt die Lampe →

• 4 Blinkzeichen: Einfülltür nicht geschlossen
• 2 Blinkzeichen: Das Wasser wird nicht abgepumpt
• 1 Blinkzeichen: Es läuft kein Wasser zu
  Zur Behebung der Störung siehe Seite 20.

i Tipps zum Waschen

Wäsche sortieren und vorbehandeln

• Beachten Sie die Pflegekennzeichen in den Wäschestücken und die Waschanweisung der Hersteller.
• Sortieren Sie die Wäsche nach: Kochwäsche, Buntwäsche, pflegeleichte Wäsche, Feinwäsche, Wolle.
• Farbige und weiße Wäsche gehören nicht zusammen. Weiße Wäsche vergraut dann beim Waschen.
• Neue farbige Wäsche kann beim ersten Waschen Farbe verlieren. Waschen Sie solche Stücke das erste Mal besser allein.
• Achten Sie darauf, dass keine Metallteile (z.B. Büroklammern, Sicherheitsnadeln, Stecknadeln) in der Wäsche verbleiben. Bezüge zuknöpfen, Reißverschlüsse, Haken und Ösen schließen. Lose Gürtel, lange Schürzenbänder zusammenbinden.
• Hartnäckige Flecken vor dem Waschen vorbehandeln. Stark verschmutzte Stellen evtl. mit einem Spezialwaschmittel oder einer Waschpaste einreiben.
• Gardinen besonders vorsichtig behandeln. Röllchen aus den Gardinen entfernen oder in ein Netz oder einen Beutel einbinden.

Temperaturen

95° für normal verschmutzte weiße Kochwäsche (wie z.B. Geschirrtücher, Handtücher, Tafelwäsche, Bettwäsche, usw.)

60° für normal verschmutzte farbechte Wäsche (wie z.B. Hemden, Blusen, Nachthemden, Herrenschlafanzüge, usw.) aus Leinen, Baumwolle oder synthetischen Fasern und für leicht verschmutzte Kochwäsche (z.B. Leibwäsche).

KALT

30°-40° für empfindliche Textilien (z.B. Gardinen), Mischgewebe mit Synthetikzusatz und Wolle mit Einnähetikett "mit Spezialausrüstung, filzt nicht" Der Wollwaschgang dieser Waschmaschine wurde gemäß den Woolmark-Standards geprüft und für das Waschen von waschmaschinenfesten Wollsiegel-Produkten empfohlen, vorausgesetzt, dass die Waschanleitung auf dem Einnäh-Etikett sowie die Anleitung des Herstellers dieser Waschmaschine eingehalten wird. M9604.

Wäschefüllmengen

Die Angaben über die max. Wäschemenge finden Sie in den Programmtabellen.

Faustregeln:

Baumwolle, Leinen: volle Trommel, aber nicht überladen.

Synthetiks: Trommel nicht mehr als 1/2 füllen.

Feinwäsche u. Wolle: Trommel nicht mehr als 1/3 füllen.

Jeweils maximale Beladung bedeutet optimale Nutzung von Wasser und Energie.

Bei stark verschmutzter Wäsche die Menge reduzieren.

Wäschegewichte

Folgende Gewichtsangaben können als Richtwert dienen.

Bademantel 1200 g

Serviette 100 g

Bettbezug 700 g

Bettuch 500 g

Kissenbezug 200 g

Tischtuch 250 g

Frottiertuch 200 g

Geschirrtuch 100 g

Damennachthemd 200 g

Damenschlüpfer 100 g

Herrenarbeitskittel 600 g

Herrenoberhemd 200 g

Herrenschlafanzug 500 g

Bluse 100 g

Herrenunterhose

100 g

Fleckenentfernung

Flecke spezieller Art können mit Waschmittellauge allein nicht gelöst werden. Es empfiehlt sich, diese vor dem Waschen zu entfernen.

Blut: Frische Flecke sind mit kaltem Wasser auszuwaschen. Geronnenes Blut über Nacht mit Spezialwaschmittel einweichen. In Waschmittellauge ausreiben.

Ölfarbe: Mit Waschbenzin betupfen, Fleck auf weicher Unterlage vorsichtig klopfen, lockern, nochmals oder mehrmals betupfen.

Altes Fett: Mit Terpentin betupfen, auf weicher Unterlage mit Fingerspitze und Baumwolltuch ausklopfen.

Textilfarben: Mit Entfärber kochend behandeln (nur weiße Sachen).

Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Rostflecken, weil das Zellulosegefüge dann bereits angegriffen ist und das Gewebe zur Lochbildung neigt.

Stockflecken: Mit Chlorbleichlauge behandeln, gut spülen (nur weiße und chlorecht gefärbte Wäsche).

Gras: Heiße Seifenlauge mit etwas Salmiak, Reste mit Entfärber behandeln.

Kugelschreiber und Alleskleber: Mit Aceton flüssig (") betupfen und auf weicher Unterlage ausklopfen.

Lippenstifte: Wie vorher mit Aceton ('), dann mit Alkohol behandeln. Restbestandteile auf weißen Stoffen mit Entfärber beseitigen.

Rotwein: In Waschmittellauge einweichen, spülen und mit Essig- oder Zitronensäure behandeln, wieder spülen. Rest evtl. mit Entfärber behandeln.

Tinte: Je nach Herkunft der Tinte erst mit Aceton (*), danach mit Essigsäure anfeuchten, Rest bei weißen Sachen mit Chlorbleichlauge behandeln, gut spülen.

Teerflecken: Mit Fleckenwasser, Alkohol oder Benzin vorbehandeln, anschließend mit Schmierseife einreiben.

Alle Lösemittelreste im Freien verdunsten lassen.

(*) Aceton nicht für Acetatseide benutzen!

Wasch- und Veredelungsmittel

Ein gutes Waschergebnis hängt von der Wahl und der richtigen Dosierung des Waschmittels ab. Die richtige Dosierung verhindert Verschwendungen und schützt die Umwelt. Obwohl die Waschmittel biologisch abbaubar sind, enthalten sie Substanzen, die das ökologische Gleichgewicht der Natur stören.

Die Wahl des Waschmittels ist abhängig von der Textilart (Pflegeleicht, Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und dem Verschmutzungsgrad.

Sie können in diesem Waschautomaten alle empfohlenen handelsüblichen Markenvoll- und Spezialwaschmittel für Trommelwaschmaschinen verwenden.

– Pulverartige Vollwaschmittel für alle Textilarten.
– Pulverartige Feinwaschmittel für Pflegeleicht (max. 60°C) und Wolle.
- Flüssige Waschmittel, vorzugsweise für Waschprogramme mit niedrigen Waschtemperaturen (max. 60°C) für alle Textilarten oder speziell nur für Wolle.
– Baukasten-Waschmittel für eine getrennte Dosierung von Grundwaschmittel, Enthärter und Bleiche/Fleckensalz.

Das Wasch- und eventuelle Veredelungsmittel wird vor Beginn des Waschprogramms in die betreffenden Fächer der Waschmittelschublade eingeführt.

Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen Dosierhilfen zugeben. Hinweise auf Waschmittelpackung beachten.

Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche müssen vor Beginn des Waschprogramms in das Fach mit dem Symbol ✉ gefüllt werden.

Dosierung gemäß den Empfehlungen der Hersteller der Produkte.

Waschmitteldosierung

Die Waschmittelart und -menge richtet sich nach der Textilart und -menge, dem Verschmutzungsgrad der Wäsche sowie der Wasserhärte des verwendeten Leitungswassers.

Die Wasserhärte ist eingeteilt in sogenannte Wasserhärtebereiche.

Auskunft über den Wasserhärtebereich erteilt Ihnen das zuständige Wasserwerk oder Ihre Gemeindeverwaltung.

Befolgen Sie die Dosierhinweise der Waschmittelhersteller.

Dosieren Sie etwas weniger wenn:

– Sie wenig Wäsche waschen
– die Wäsche nur leicht verschmutzt ist
– die Lauge in der Hauptwäsche stark schäumt.

Wasserhärteangaben

Härte-bereich	Eigenschaft	deutsche Härte
		°dH	m mol
1	weich	0-7	0-1,3
2	mittel	8-14	1,4-2,5
3	hart	15-21	2,6-3,6
4	sehr hart	über 21	über 3,6

i Arbeitsabläufe beim Waschen

Vor dem ersten Waschen gießen Sie etwa 2 Liter Wasser in das Fach für Hauptwäsche Ußomit kann die ÖKO-Klappe beim nächsten Programmstart ordnungsgemäß funktionieren. Wir raten Ihnen, zur Reinigung von Trommel und Bottich einen Kochwaschgang ohne Wäsche durchzuführen. Füllen Sie bitte1/2 Messbecher Waschmittel in das Fach Ußr Waschmittelschublade. Anschließend können Sie Ihr Gerät in Betrieb nehmen.

1. Wäsche einlegen

Öffnen Sie die Einfülltür. Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. Möglichst große und kleine Wäschestücke gemischt waschen.

2. Waschmittel einfüllen

Ziehen Sie die Waschmittelschublade aus der Bedienblende, bis sie nicht mehr weiter läuft. Geben Sie die notwendige Waschmittelmenge in das Fach für die Hauptwäsche Wird die Vorwäsche-Funktion gewählt, so geben Sie auch das Waschpulver im Fach

3. Zusatzmittel einfüllen

Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche können in das Fach gefüllt werden. Das Niveau MAX nicht überschreiten.

4. Maschine einschalten

Die EIN/AUS-Taste drücken, um die Maschine einzuschalten; die Betriebskontrolllampe leuchtet auf.

5. Das gewünschte Programm wählen

Die Taste "PROGRAMM" bis zum Erreichen des gewünschten Programms bzw. der gewünschten Textilien gedrückt halten; die jeweilige Kontrolllampe schaltet sich ein.

Die leuchtenden Lampen des Programmablaufs zeigen die Programmabschnitte des gewählten Programms an.

Die Lampe der START/PAUSE-Taste blinkt.

6. Die Temperatur wählen

Wenn Sie eine andere als vom jeweiligen Programm vorgesehene Temperatur oder eine Kaltwäsche einstellen möchten, halten Sie die Taste bis zum Erreichen der Temperatur gedrückt; die betreffende Kontrolllampe schaltet sich ein.

7. Schleuderdrehzahl oder "SPÜLSTOPP" wählen

Die Taste bis zum Erreichen der gewünschten Schleuderdrehzahl oder bis zum Erreichen der Funktion SPÜLSTOPP drücken; die betreffende Kontrolllampe schaltet sich ein.

Wenn Sie die Funftion SPÜLSTOPP gewählt haben, bleibt die Wäsche nach Ablauf des Programms im letzten Spülwasser liegen.

8. Die gewünschte Funktion wählen

Drücken Sie die Taste ZUSATZFUNKTION und wählen Sie dann, je nach Verschmutzungsgrad Ihrer Wäsche, entweder VORWÄSCHE; SPAR Lüder EXTRA KURZ.

Die entsprechende Kontrolllampe leuchtet.

9. Programm starten

Die Taste START/PAUSE drücken: die entsprechende Kontrolllampe hört auf, zu blinken und die Türverriegelungslampe schaltet sich ein. Nur die Lampe der jeweils durchgeführten Programmphase bleibt eingeschaltet.

10. Änderung eines laufenden Programms

Vor jeder Änderung muss die Maschine durch Drücken der START/PAUSE-Taste zunächst auf Pause gestellt werden.

Die Funktionen und Temperaturen können, bevor das Waschprogramm sie durchführt, geändert werden.

Eine Programmänderung ist natürlich nur während des Hauptwaschgangs möglich und nachdem das laufende Programm annuliert wird. Dazu drücken Sie die Taste EXTRAPROGR/LÖSCHEN. Die Maschine beginnt den Waschgang dann von Anfang an.

Wenn Sie das Wasser abpumpen wollen, drücken Sie vorher die START/PAUSE-Taste und dann dreimal die Taste EXTRAPROGR./LÖSCHEN (die Lampe leuchtet). Danach drücken Sie nochmals die Taste START/PAUSE.

Nach dem Abpumpen können Sie ein neues Programm einstellen und dann erneut die Taste START/PAUSE drücken.

11. Waschprogramm löschen

Wenn Sie ein laufendes Waschprogramm löschen wollen, drücken Sie die Taste "EXTRA-PROGR./LÖSCHEN" so oft, bis die Lampen der Programmablauf-Anzeige alle aus sind.

Achtung!

Vorher die PAUSE-Taste drücken.

12. Öffnen der Einfülltür bei laufendem Programm

Die Einfülltür kann, nachdem die Maschine auf Pause gestellt wurde, unter den folgenden Bedingungen geöffnet werden:

• Die Temperatur muss unter 55 °C liegen.

• Das Wasserniveau muss niedrig sein.

• Die Waschtrommel darf nicht in Bewegung sein. Treffen diese Bedingungen zu, schaltet sich die Türverriegelungslampe, nachdem die Maschine auf Pause gestellt wurde, aus und die Einfülltür kann geöffnet werden.

Sollte die absolute Notwendigkeit bestehen, die Einfülltür zu öffnen und diese bleibt blockiert, schalten Sie die Maschine mit der Taste EIN/AUS ab. Nach ca. 3 Minuten kann die Einfülltür geöffnet werden. (Wasserstand im Gerät und

Wassertemperatur beachten!) Durch Drücken der Taste EIN/AUS und nachdem die Einfülltür erneut geschlossen wurde, setzt das Waschprogramm an der Stelle wieder ein, an der es unterbrochen wurde.

13. Programmende

Die Maschine bleibt automatisch stehen, ein akustisches Signal ertönt.

Am Programmende schaltet sich die START/PAUSE-Lampe aus. Die Lampe über dem Türgriff und die SPÜLSTOPP-Lampe bleiben eingeschaltet, um anzuzeigen, dass das Wasser noch abgepumpt werden muss.

Drücken Sie erst die "EXTRAPROGR./LÖSCHEN"-Taste und dann gehen Sie wie folgt vor:

• Abpumpen
• wählen Sie das geeignete Programm je nach dem Textile
• Das Programm "Abpumpen" wählen: Taste EXTRAPROGR./LÖSCHEN 3mal drücken, die Lampe "Abpumpen" leuchtet, dann START/PAUSE-Taste drücken. Das Wasser wird abgepumpt.

• Abpumpen und Schleudem

-wählen Sie das geeignete Programm je nach dem Textile

-Das Programm ©Schleudern" wählen: Taste EXTRAPROGR./LÖSCHEN 2mal drücken, die Lampe © "Schleudem" leuchtet.

-drücken Sie die START/PAUSE-Taste Das Wasser wird abgepumpt und geschleudert. Nach Beendigung des Programms ertönt ein akustisches Signal.

Die Türverriegelungslampe schaltet sich sofort aus.

Um das soeben beendete Programm zu löschen, drücken Sie einige Male die Taste EXTRA-PROGR/LÖSCHEN, da sonst bei Wiedereinschalten der Maschine das akustische Signal ertönt.

Bemerkung:

Wird das Programm nicht gelöscht, genügt es, bei erneutern Einschalten der Maschine, ein neues Programm durch die Taste PROGRAMM einzustellen. Erneut die Taste EIN/AUS drücken, um die Maschine auszuschalten; die betreffende Kontrolllampe schaltet sich aus.

Die Wäsche herausnehmen.

Achten Sie bitte darauf, indem Sie die Trommel manuell drehen, dass diese auch ganz geleert wird, damit im nächsten Waschgang die eventuell vergessenen Kleidungsstücke nicht beschädigt werden (z.B. durch Einlaufen) oder eine andere Wäschefüllung verfärben.

Es ist ratsam, den Wasserhahn zuzudrehen und den Stecker aus der Steckdose zu ziehen.

Lassen Sie die Einfülltür angelehnt, damit die Maschine belüftet wird.

i Internationale Pflegekennzeichen

Symbole für die Pflegebehandlung von TextilienStand 1993
WASCHEN(Waschbottich)
	Normal-wasch-gang	Schon-wasch-gang		Normal-wasch-gang	Schon-wasch-gang	Normal-wasch-gang	Schon-wasch-gang	Spezial-Schon-wasch-gang	Schon-wasch-gang	Hand-wäsche
	Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschritten werden dürfen. Der Balken unterhalb des Waschbotichs verlangt nach einer (mechanisch) milderen Behandlung (zum Beispiel Schongang). Er kennzeichnet Waschzyklen, die sich zum Beispiel für pflegeleichte und mechanisch empfindliche Artikel eignen.
CHLOREN(Dreieck)
	Chlorbleiche möglich								Chlorbleiche nicht möglich
BÜGELN(Bügeleisen)
	heiß bügeln mäßig			heiß bügeln nicht heiß bügeln nicht bügeln
	Die Punkte kennzeichnen die Temperaturbereiche der Reglerbügeleisen.
CHEMISCH-REINIGUNG(Reinigungstrommel)			P		P		F	F	X
									keine Chemisch-reinigung möglich
	Die Buchstaben sind für den Chemischreiniger bestimmt. Sie geben einen Hinweis auf die in Frage kommenden Lösemittel.Der Balken unterhalb des Kreises verlangt bei der Reinigung nach einer Beschränkung der mechanischen Beanspruchung, der Feuchtigkeitszugabe und der Temperatur.
TUMBLER-TROCKNUNG(Trockentrommel)
	Trocknen mit normaler thermischer Belastung					Trocknen mit reduzierter thermischer Belastung			Trocknen im Tumbler nicht möglich
	Die Punkte kennzeichnen die Trocknungsstufe der Tumbler (Wäschetrockner).

Programmübersicht

Wäscheart und Symbole auf den Kleideretiketten	Wäsche- menge max.	Programm/ Temperatur	Programm- beschreibung	Mögliche Zusatz- funktionen	Verbrauchswerte
					Strom (kWh)	Wasser (Liter)	Zeit Std./Min.
Kochwäsche, z.B. Bettwäsche, Tischdecken, Gebrauchs-wäsche	5 kg	KOCHWÄSCHE 60°- 95°	Waschen bei 60°-95°C3 Spülgänge Normal-schleudern	SCHLEUDERN SPÜLSTOPP VORWÄSCHE SPAR EJ EXTRA KURZ	2.0	53	2.25
Buntwäsche, z.B. Hemden, Blusen, Leibwäsche, Handtücher, Gebrauchs-wäsche	5 kg	BUNTWÄSCHE 60°- 40°30°- KALT	Waschen bei 60°-40°-30°C oder kalt3 Spülgänge Normal-schleudern	SCHLEUDERN SPÜLSTOPP VORWÄSCHE SPAR EJ EXTRA KURZ	1.2	49	2.00
Koch-/Buntwäsche, z.B. Hemden, Blusen, Leibwäsche, Handtücher, Gebrauchs-wäsche	5 kg	KOCHWÄSCHE BUNTWÄSCHE 60°+ SPAR EJ	Waschen bei 60°C3 Spülgänge Normal-schleudern	SCHLEUDERN SPÜLSTOPP SPAR EJ	0,85	49	2.16
Pflegeleicht z.B. Hemden, Blusen, Leibwäsche	2,5 kg	PFLEGELEICHT 60°- 40°30°- KALT	Waschen bei 60°-40°-30°C oder kalt3 Spülgänge Schonschleudern	SCHLEUDERN SPÜLSTOPP VORWÄSCHE SPAR EJ EXTRA KURZ	0.9	54	1.29
Feinwäsche Akryll, Viskose, Polyester, Wolle-Synthetik	2,5 kg	FEINWÄSCHE 40°- 30°-KALT	Waschen bei 40°-30°C oder kalt3 Spülgänge Schonschleudern	SCHLEUDERN SPÜLSTOPP VORWÄSCHE EXTRA KURZ	0,5	55	1.00
Wolle mit dem Marken- zeichen “Echte Schurwolle” “filzt nicht”	2 kg	WOLLE 40°- 30°-KALT	Waschen bei 40°-30°C oder kalt3 Spülgänge Schonschleudern	SCHLEUDERN SPÜLSTOPP	0.35	55	0.56

Das Programm "Koch-/Buntwäsche 60°" + SPAR E ist das Bezugsprogramm für die Angaben auf dem Energie- Etikett, gemäß Richtlinie 92/75/EWG.
* Bei den hier angegebenen Daten handelt es sich um ungefähre Werte, die je nach Wäscheart, Wäschemenge, Wassereinlauftemperatur und Umgebungstemperatur variieren können. Sie beziehen sich auf die höchste, für das jeweilige Waschprogramm vorgesehene Temperatur.

Pflege und Wartung

Einwandfreies Waschen und Funktionieren des Waschautomaten hängen auch von der Pflege ab.

1. Äußere Reinigung

Benützen Sie nur Wasser und neutrale Seife und trocknen Sie anschließend das Gerät gründlich. (Vor dem Reinigen den Stecker herausziehen).

Wichtig: Alkohol, Lösemittel und dgl. dürfen nicht verwendet werden.

2. Gummimanschette

Kontrollieren Sie ab und zu die Gummimanschette am Umfang der Einfüllöffnung und entfernen Sie evtl. Fremdkörper, die mit der Wäsche ins Gerät gelangen und sich dort in der Falte ablagern können.

3. Reinigung der Waschmittelschublade

Die Fächer der Waschmittelschublade sollten von allen erkennbaren Waschmittelablagerungen gesäubert werden.

Ziehen Sie die Waschmittelschublade durch Drücken der Arretierungs-Taste heraus.

Reinigen Sie sie unter fließendem Wasser. Der obere Teil des Weichspülmittelfaches ist auch herausnehmbar.

Auch im Gehäuseinneren (Sitz der Waschmittelschublade) sollten Sie alle Ablagerungen von Waschmitteln beseitigen.

4. Reinigung des Wassereinlaufsiebs

Falls Sie merken, dass trotz ausreichendem Wasserdruck das Wasser nur langsam einläuft, dann sollten Sie nachprüfen, ob das Sieb am Wasserzulauf verstopft ist.

Schließen Sie den Wasserhahn und dann schrauben Sie den Schlauch vom Hahn ab.

Reinigen Sie das Sieb mit einer Zahnbürste.

Schrauben Sie dann den Schlauch am Wasserhahn wieder fest an.

5. Reinigung der Laugenpumpe

Die Laugenpumpe muss regelmäßig kontrolliert werden und insbesondere wenn

- das Wasser nicht abgepumpt bzw. der Schleudergang nicht durchgeführt wird

- die Maschine ein ungewöhnliches Geräusch beim Schleudern erzeugt, das durch eventuelle Fremdkörper, wie z.B. Büroklammern, Sicherheitsnadeln usw. im Pumpengehäuse verursacht werden könnte.

Folgende Handgriffe sind erforderlich:

• Netzstecker ziehen.
• Abkühlung der evtl. aufgeheizten Lauge abwarten.
  • Pumpenklappe durch Drücken öffnen.

• Ein flaches Auffanggefäß auf dem Boden legen, um das ablaufende Wasser aufzufangen.
• Notentleerungsschlauch aus seinem Sitz herausziehen, Auffanggefäß unterstellen und Verschlussstopfen des Schlauchs herausziehen.
• Wenn das Wasser vollständig abgelaufen ist, Deckel der Laugenpumpe entgegen Uhrzeigersinn abschrauben und herausziehen.

• Eventuelle Fremdkörper aus Pumpengehäuse entfernen, wie in der Abb. angezeigt wird.
• Notentleerungsschlauch verschließen und wieder einsetzen.

• Pumpendeckel im Uhrzeigersinn festschrauben.
- Klappe schließen.

6. Notentleerung

Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen Sie bitte wie folgt vor:

- Netzstecker aus der Steckdose ziehen.

• Wasserhahn schließen.
- Abkühlung der evtl. aufgeheizten Lauge abwarten.
- Pumpen-Klappe öffnen.
- Ein flaches Auffanggefäß bereitstellen, um die ablaufende Waschlauge aufzufangen.
- Notentleerungsschlauch herausziehen, Auffanggefäß unterstellen, Verschlussstopfen des Schlauchs herausziehen. Die Waschlauge läuft ab. Je nach Laugenmenge kann es erforderlich sein, das Auffanggefäß mehrfach auszuleeren. Dazu den Notentleerungsschlauch zwischenzeitlich wieder mit dem Verschlussstopfen verschließen.

Wenn die Waschlauge vollständig abgelaufen ist:

• Laugenpumpe ggf. reinigen.
- Notentleerungsschlauch verschließen und wieder einsetzen.
- Klappe schließen.

7. Frost

Sollte Ihr Waschautomat Temperaturen von weniger als 0°C ausgesetzt sein, so müssen Sie einige Vorsichtsmaßnahmen ergreifen.

• Netzstecker herausziehen.
- Wasserhahn schließen und Wasserzulaufschlauch vom Hahn abschrauben.
- Das Ende des Zulauf- u. Notentleerungsschlauchs in ein Gefäß auf dem Boden legen. Verschlussstopfen des Notentleerungsschlauchs herausziehen und Wasser auslaufen lassen.
- Zulaufschlauch am Gerät wieder fest verschrauben, Notentleerungsschlauch verschließen und wieder einsetzen.

So wird verhindert, dass Wasser im Innern des Waschautomaten bleibt, das beim Gefrieren Schaden anrichten könnte.

Vor Inbetriebnahme des Waschautomaten darauf achten, dass die Raumtemperatur höher als 0°C ist.

Wichtig!

Nach jeder Entleerung des Geräts über den Notentleerungsschlauch müssen Sie etwa 2 Liter Wasser in das Fach für die Hauptwäsche der Waschmittelschublade gießen und das Programm "Abpumpen" einstellen. Dadurch wird die ÖKO-Klappe aktiviert und es wird vermieden, dass eine gewisse Menge Waschmittel beim nächsten Waschen ungenützt bleibt.

Behebung kleiner Funktionsstörungen

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.

Während des Betriebs der Maschine kann die -Bhde-Lampe blinken und können auch Akustik-Signale ertönen:

• 4 Blinkzeichen: Einfülltür nicht geschlossen
• 2 Blinkzeichen: Das Wasser wird nicht abgepumpt
• 1 Blinkzeichen: Es läuft kein Wasser zu

Nachdem die Ursachen behoben wurden, die START/PAUSE-Taste drücken, um das unterbrochene Programm fortzusetzen. Kann die Störung nicht behoben werden, sich an den nächsten Kundendienst wenden.

Störungen Mögliche Ursachen

.Die Maschine startet nicht:	Ist die Einfülltür richtig geschlossen?Sitzt der Netzstecker fest in der Steckdose?Führt die Steckdose Spannung, ist die Sicherung intakt? (mit einer Tischlampe prüfen)ist der Programmwähler richtig eingestellt?Ist die START-PAUSE-Taste gedrückt?Ist der Wasserhahn geöffnet?
.Die Maschine nimmt kein Wasser an:	Ist der Wasserhahn geöffnet?Ist das Sieb im Wasserzulauf verstopft?Ist der Zulaufschlauch geknickt?Ist die Einfülltür geschlossen?
.Die Maschine nimmt das Wasser an, aber dieses fließt wieder aus dem Ablaufschlauch ab:	Das Ende des Ablaufschlauches liegt nicht hoch genug vom Boden. Lesen Sie nochmals die betreffenden Anweisungen in diesem Handbuch.
.Die Maschine pumpt das Wasser nicht ab bzw. schleudert nicht:	Ist der Ablaufschlauch geknickt?Wurde ein Programm mit Spülstopp gewählt?Die Wäsche bleibt im letzten Spülwasser liegen.Ist die Laugepumpe verstopft?
.Wasser befindet sich auf dem Boden:	Wurde zuviel oder falsches Waschmittel eingefüllt? Genauer dosieren!Sind die Verschraubungen am Wasserzulauf-schlauch fest angezogen?Ist der Ablaufschlauch beschädigt?Ist die Waschmittelschublade sauber?Wurde der Notentleerungsschlauch verschlossen?
.Die Maschine vibriert stark beim Schleudern:	Ist die Transportsicherung vollständig entfernt?Haben die Stellfüße festen Bodenkontakt?Wurde zu wenig Wäsche in die Trommel eingefüllt?Ist die Wäsche in der Trommel gleichmäßig verteilt?
.Die Einfülltür lässt sich nicht öffnen:	Ist ein Programm in Betrieb?Ist die Tür noch verriegelt? Die Türverriegelungslampe leuchtet noch.Die Maschine befindet sich in der Heizphase bzw. der Wasserstand in der Maschine geht über den unteren Bereich der Tür hinaus.
Störungen Mögliche Ursachen
.Das Schleudern beginnt verzögert bzw. die Wäsche ist am Programmende nicht ausgeschleudert:	Das Unwucht-Kontrollsystem der Maschine hat aufgrund ungünstiger Wäscheverteilung angesprochen. Die Wäsche wird durch Drehrichtungswechsel der Trommel aufgelockert, neu verteilt und wieder angeschleudert. Dies kann mehrmals der Fall sein, bis die Unwucht beseitigt ist und das Schleudern endgültig ablaufen kann. Die Auflockerungsphase dauert ca. 10 Minuten. Sollte nach dieser Zeit die Wäsche nicht aufgelockert sein, führt die Maschine das Schleuderprogramm nicht aus.
.Das Geräuschbild ist ungewohnt:	Das Gerät besitzt ein modernes Antriebssystem, das im Vergleich zu früheren Antrieben ein abweichendes Geräuschbild erzeugt. Dieser neue Antrieb ermöglicht den Sanftanlauf bzw. die bessere Wäscheverteilung beim Schleudern. Hierdurch wird das Standverhalten verbessert.
.Kein Wasser ist in der Trommel zu sehen:	Moderne Waschmaschinen arbeiten sehr sparsam mit niedrigen Wasserständen. Das Wasch- und Spülergebnis ist trotzdem einwandfrei.
.Das Waschergebnis ist nicht zufriedenstellend:	Wurde die falsche Menge oder das falsche Waschmittel eingefüllt?Unterdosierung führt zu Wäschevergrauung und Kalkablagerungen im Gerät.Wurden spezielle Verschmutzungen vorbehandelt?Wurde die richtige Temperatur gewählt?
.Nach dem letzten Spülen ist noch Schaum sichtbar:	Moderne Waschmittel können auch im letzten Spülgang noch Schaum verursachen. Die Wäsche ist dennoch ausreichend gespült.
.Weiße Rückstände finden sich auf der Wäsche:	Es handelt sich um unlösliche Inhaltsstoffe moderner Waschmittel. Sie sind nicht Folge einer unzureichenden Spülwirkung. Wäsche schütteln oder ausbürsten. Vielleicht sollten Sie die Wäsche in Zukunft vor dem Waschen wenden.Waschmittelauswahl überprüfen, eventuell Flüssigwaschmittel einsetzen.

Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, so steht Ihnen für die Betreuung Ihres Geräts ein gut ausgerüsteter, technischer Kundendienst zur Verfügung.

Die Anschriften sind im beigepackten Verzeichnis zu finden.

Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon- Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-Nr. Ihres Geräts.

Diese Daten sind dem Typschild zu entnehmen.
