Produkttyp	Waschmaschine
Marke	Zanussi
Modell	ZF1246
Energieeffizienzklasse	A+
Fassungsvermögen	6 kg
Maximale Schleuderdrehzahl	1200 U/min
Abmessungen (H × B × T)	85 cm × 60 cm × 50 cm
Gewicht	ca. 60 kg
Stromversorgung	230 V / 50 Hz
Waschprogramme	Baumwolle, Pflegeleicht, Feinwäsche, Wolle, Schnellprogramm
Zusatzfunktionen	Startzeitvorwahl, Kindersicherung, Knitterschutz
Trommelmaterial	Edelstahl
Wasserschutzsystem	Aqua-Stopp
Reinigung und Pflege	Flusenfilter reinigen, Trommel reinigen, Türdichtung abwischen
Reparierbarkeit	Ersatzteile für bis zu 10 Jahre verfügbar

Häufig gestellte Fragen - ZF1246 ZANUSSI

Wie installiere ich die Waschmaschine Zanussi ZF1246?

Stellen Sie die Maschine auf einen ebenen, festen Boden. Entfernen Sie die Transportsicherungen und schließen Sie den Wasserzulauf und -ablauf an. Stecken Sie den Netzstecker ein. Lesen Sie die vollständige Bedienungsanleitung für Details.

Was bedeutet der Fehlercode E10 bei der Zanussi ZF1246?

Fehlercode E10 weist auf ein Problem mit dem Wasserzulauf hin. Überprüfen Sie, ob der Wasserhahn geöffnet ist und der Schlauch nicht geknickt ist. Reinigen Sie den Zulauffilter.

Wie reinige ich den Flusenfilter bei der Zanussi ZF1246?

Öffnen Sie die Klappe unten rechts an der Maschine, drehen Sie den Filter heraus und entfernen Sie Flusen und Fremdkörper. Setzen Sie den Filter wieder ein und schließen Sie die Klappe.

Welches Waschmittel soll ich verwenden?

Verwenden Sie für die Zanussi ZF1246 ein geeignetes Waschmittel für den jeweiligen Stofftyp. Beachten Sie die Dosierangaben auf der Verpackung. Bei 6 kg Fassungsvermögen reicht die Standardmenge.

Wie stelle ich die Startzeitvorwahl ein?

Wählen Sie das gewünschte Programm, drücken Sie die Taste 'Startzeitvorwahl' und stellen Sie die Verzögerung in Stunden ein. Bestätigen Sie mit 'Start'.

Die Maschine vibriert stark. Was tun?

Stellen Sie sicher, dass die Transportsicherungen entfernt wurden und die Maschine waagerecht steht. Die Füße müssen fest auf dem Boden stehen. Überladen Sie die Trommel nicht.

Was mache ich bei Wasser auf dem Boden?

Prüfen Sie die Schläuche und Anschlüsse auf Dichtheit. Der Aqua-Stopp unterbricht die Wasserzufuhr bei Leckagen. Wischen Sie das Wasser auf und kontaktieren Sie den Kundendienst, wenn das Problem weiterhin besteht.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten 'Taste A' und 'Taste B' (siehe Anleitung) für 3 Sekunden, bis das Schloss-Symbol erscheint. Deaktivieren durch erneutes Drücken.

Welche Ersatzteile sind für die Zanussi ZF1246 erhältlich?

Typische Ersatzteile sind Türdichtungen, Schläuche, Filter und Heizelemente. Bestellen Sie über den Kundendienst oder autorisierte Händler.

Wie finde ich die Bedienungsanleitung für die Zanussi ZF1246?

Die vollständige Anleitung steht auf notice-facile.com als PDF zum Download bereit. Geben Sie das Modell ZF1246 in die Suche ein.

BEDIENUNGSANLEITUNG ZF1246 ZANUSSI

Seite 3 Ihr Gerät
Seite 4 Die Bedienungsblende
Seite 6 Technische Daten
Seite 27 Wichtige Hinweise
Seite 28 Hinweise für die Installation
Seite 30 Hinweise für die Benutzung
der Bedienelemente
Seite 33 Ratschläge zum Waschen
Seite 34 Die Waschprogramme
Seite 36 Einfüllen des Waschmittels und
der flüssigen Spezialmittel
Seite 37 Sie waschen zum Beispiel 4 kg weisse
Baumwolle bei 90°C
Seite 38 Sie waschen zum Beispiel 2 kg
Seite 40 Pflege und Instandhaltung
Seite 41 Reinigung des Flusensiebs
Seite 42 Falls irgendetwas nicht fun

1 Waschmittelbehälter

2 Bedienungsblende

3 Tür-Kontrollampe

1. Griff der Einfülltür

2. Flusensieb

3. Verstellbare Einschraubfüsse

4. Einlaufschlauch

5. Stromskauf mit Stecken

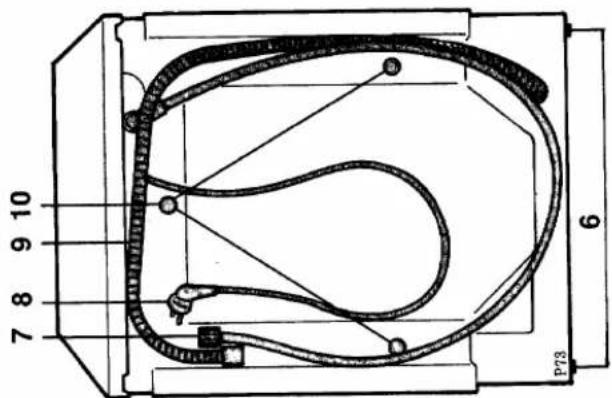

8 Stromkabel mit Stecker

9 Ablaufschlauch

10 Sicherheitsschrauben für den Transport

INHOUD

		ZF 1246J	ZF 1446J
ABMESSUNGEN	Breite	60 cm	60 cm
	Höhe	85 cm	85 cm
	Tiefe	57 cm	57 cm
ELEKTRISCHER ANSCHLUSS	Stromspannung	220-230V / 50 Hz	220-230V
	Wattaufnahme max.	2200 W (10A)	2200 W (10A)
WASSERDRUCK	Minimum	5 N/cm2	5 N/cm2
	Maximum	80 N/cm2	80 N/cm2
MAXIMALES	Baumwolle, Leinen	4,5 kg	4,5 kg
FASSUNGSVERMÖGEN	Synthetiks, Feinwäsche	2 kg	2 kg
	Wolle	1 kg	1 kg
SCHLEUDERDREHZAHL	Maximum	1200 U/min.	1400 U/min.

Dieses Gerät entspricht der EWG-Richtlinie Nr. 87/308 vom 2/6/87 bezüglich Funkentstörung.

GARANTIE

TEXTELBEHANDELINGSSYMBOULEN

"Let do net etket in uw texheli", VTWS, Kathjesikan 2, 2623 AA Delft. Tel. [phone]

U WAST BIJVOORBEELD 2 KG FIJNE SYNTHETICA OP 40°C

■ Problem	● Grund	► Lösung
■ DIE WASCHMASCHINE VERLIERT WASSER ODER LÄUFT ÜBER	● Zuviel Waschpulver● Falsches Waschpulver● Die Schlauchverschraubung ist gelockert● Der Waschmittelbehälter oder seine Umgebung sind verstopft● Das Ende des Ablaufschlauches ist nicht gut befestigt	►Waschpulverdosis reduzieren►Benutzen Sie nur für die Waschmaschine vorgesehenes Waschpulver►Drehen Sie die Schlauchverschraubung fest zu►Reinigen Sie den Behälter und seine Umgebung►Befestigen Sie den Ablaufschlauch sorgfältig
■ DIE WASCHMASCHINE VIBRIERT ODER IST GERÄUSCHVOLL	● Die innere Verpackung ist nicht herausgenommen worden● Die Waschmaschine ist nicht gut nivelliert● Die Waschmaschine steht zu dicht an der Wand oder an anderen Möbeln● Die Wäsche ist schlecht verteilt	►Nehmen Sie die innere Verpackung heraus►Regulieren Sie die Füsse der Waschmaschine►Stellen Sie sie um: Die Waschmaschine muss frei auf ihren Füssen stehen►Denken Sie daran, die grossen Teile (z.B. Bettlaken) auszurollen bzw. zu entfalten, wenn Sie sie einfüllen
■ DIE EINFÜLLTÜR ÖFFNET SICH NICHT	● Die Sicherheitssperre ist noch in Aktion	►Warten Sie 1 - 2 Minuten nach Programmende, bevor Sie die Einfülltür öffnen (Tür-Kontrollampe soll nicht mehr brennen)
Wenn nach diesen Kontrollen die Störung nicht behoben werden kann, wenden Sie sich an die nächstliegende Kundendienststelle und geben den Defekt sowie das Gerätemodell (Mod.), die Produktummer (Prod. No.) und die Fabrikationsummer (Ser. No.) an, die Sie auf dem Typenschild der Waschmaschine finden.

▶ Lösung

- Grund

Problem

Exclusions de la garantie

■ Problem	● Grund	► Lösung	Bewahren Sie diese Gebrauchsanweisung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten Wohnung lassen, so sorgen Sie dafür, daß das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.
■ DIE WASCHMASCHINE FUNK-TIONIERT NICHT (Kontrollampe schaltet sich nicht ein)	● Die EIN/AUS-Taste ist nicht gedrückt worden● Die Einfülltür ist offen● Der Stecker steckt nicht in der Steckdose● Die Steckdose bekommt keinen Strom● Der Programmwähler ist nicht richtig eingestellt worden● Es fehlt Wasser	►Die Taste drücken►Die Einfülltür schliessen►Den Stecker in die Steckdose stecken►Eventuelle Sicherung austauschen►Einen zugelassenen Elektriker zu Rate ziehen►Den Programmwähler drücken und auf das gewünschte Programm drehen►Siehe Lösungen bei «DIE WASCH-MASCHINE LÄSST KEIN WAS-SER EINLAUFEN»	Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation oder Inbetriebnahme aufmerksam gelesen werden.
■ DIE WASCHMASCHINE LÄSST KEIN WASSER EINLAUFEN	● Der Wasserhahn ist zugedreht● Es ist kein Wasser in der Wasserleitung● Der Einlaufschlauch ist geknickt● Der Wasserdruck ist zu niedrig● Das Wassereinlaufsieb ist verstopft	►Den Wasserhahn aufdrehen►Warten Sie, bis wieder Wasser da ist►Entfernen Sie den Knick►Wenn es sich nicht um einen Ausnahmefall handelt, rufen Sie einen qualifizierten Klempner►Reinigen Sie das Sieb	■ Dieses Gerät ist für den Gebrauch durch Erwachsene bestimmt. Es ist gefährlich, es Kindern zum Gebrauch oder Spiel zu überlassen.■ Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.■ Sie sollten die beim Elektroanschluß des Gerätes anfallenden Arbeiten von einem fachkundigen und zugelassenen Elektriker ausführen lassen.■ Lassen Sie die beim Wasseranschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.■ Lassen Sie den Kundendienst durch eine autorisierte Kundendienststelle durchführen. Außerdem sollten nur Original-Ersatzteile verwendet werden.■ Auch ein automatisch arbeitendes Gerät wie die Waschmaschine darf während der Laufzeit nicht längere Zeit aus den Augen gelassen werden. Entfernen Sie sich längere Zeit von dem Gerät, dann unterbrechen Sie bitte den Waschvorgang.■ Stellen Sie sicher, daß das Gerät nicht auf dem Netzkabel steht.■ Unterbrechen Sie nach Gebrauch des Gerätes die Stromzufuhr und drehen Sie den entsprechenden Wasserhahn zu.■ Überladen Sie das Gerät nicht (siehe entsprechendes Kapitel im Gebrauchsanweisungshet).■ Überprüfen Sie stets, bevor Sie das Gerät öffnen, durch die Einfülltür, ob das Wasser abgepumpt wurde. Sollte sich noch Wasser im Waschbottich befinden, so lassen Sie abpumpen, bevor Sie die Einfülltür öffnen. Zieben Sie im Zweifelsfall das Gebrauchsanweisungshet zu Rate.■ Dieses Gerät hat ein großes Gewicht. Gehen Sie also beim Verrücken vorsichtig vor.
■ DIE WASCHMASCHINE LÄSST STÄNDIG WASSER EIN- UND ABLAUFEN	● Das Ende des Ablaufschlauches ist zu weit unten● Das Ende des Ablaufschlauches schwimmt im Wasser● Wasserablaufrohr im Mauerwerk ohne Luftabzug	►Bringen Sie den Ablaufschlauch in der richtigen Höhe (60 - 90 cm) an►Das Ende des Ablaufschlauches darf NICHT im Wasser schwimmen►Rufen Sie einen qualifizierten Klempner
■ DIE WASCHMASCHINE PUMPT NICHT AB ODER SCHLEU-DERT NICHT	● Sie haben ein Programm ohne Abpumpen gewählt● Das Flusensieb ist verstopft● Der Ablaufschlauch ist geknickt● Die Leitung der Abpumpanlage ist verstopft● Die Verlängerung des Ablauf-schlauches ist zu lang	►Das Abpumpprogramm einschalten►Reinigen Sie das Sieb►Entfernen Sie den Knick►Rufen Sie einen qualifizierten Klempner►Befolgen Sie genau die betreffenden Anweisungen

HINWEISE FÜR DIE INSTALLATION

Achtung

1. Ziehen Sie auf dieselbe Weise die linke Nylonhülle ab.

6 Polystyrol

1. Polystyrol-Unterlage entiernen, Maschine aufstellen und die 2 anderen Schrauben auf der

Rückseite losschrauben.

Hinweis

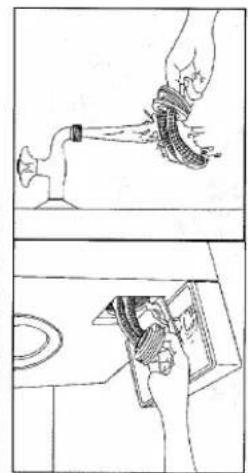

Der Filter am Wasserzulauf

Falls Sie merken, daß die Maschine mehr Zeit braucht, um das Wasser einzupumpen, dann sollten Sie nachprüfen, ob der Filter am

Wasserzulauf verstopft ist.

Schließen Sie den Wasserhahn. Schrauben Sie den

Wasserschlauch vom Zulaufhahn ab. Dann ziehen

Sie den Filter mit Hilfe einer Zange heraus.

Reinigen Sie ihn mit einer Zahnburste und setzen

Sie ihn wieder ein.

Schrauben Sie dann den Wasserschlauch am

Wassermann wieder fest ein.

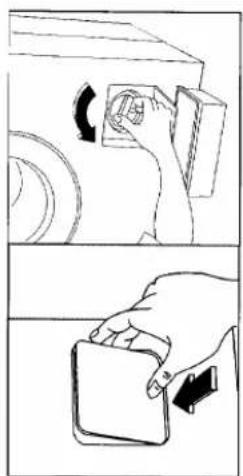

Das Flusensieb beim Wasserablauf

Ein sauberes Sieb erlaubt ein perfektes

Funktionieren der Waschmaschine. Das Sieb fängt

Flusen und kleine Objekte, die in der Wäsche

vergessen worden sind, auf. Daher ist eine

Reinigung desselben in regelmässigen

Zeitabständen erforderlich.

7. Die 3 Plastikzapfen herausziehen.

Öffnen Sie die Klappe, die das Sieb bedeckt. Drehen Sie das Sieb heraus.

Nehmen Sie das Sieb heraus.

Reinigen Sie es sorgfältig unter einem Wasserstrahl.

(No text)

1. Verschliessen Sie die 3 freigebliebenen Löcher mit den Plastikstöpseln, die Sie auf der Maschinenrückwand finden.

1. Stellen Sie die Waschmaschine auf einen festen und ebenen Boden, ohne sie dabei an die Wand oder dicht an andere Möbelstücke zu stellen. Neben der Waschmaschine muss sich ein Wasserhahn für den Wasserzulauf befinden sowie eine Badewanne oder ein Waschbecken für den Wasserablauf und eine Steckdose. Falls schon ein Abflussrohr in der Wand vorhanden sein sollte, lassen Sie von einem Klempner oder vom Installateur dessen korrektes Funktionieren überprüfen.

Bevor Sie das Gerät zum ersten Mal einschalten, müssen unbedingt die Sicherheitsvorrichtungen für den Transport wie folgt entfernt werden.

Hinweis

Es ist ratsam, alle Sicherheitsvorrichtungen für den Transport aufzubewahren, weil sie bei einem eventuellen Umzug wieder montiert werden müssen.

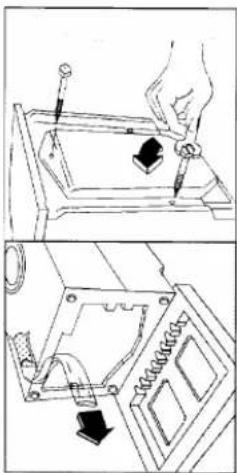

1. Schrauben Sie mittels eines Schlüssels die rechte Schraube auf der Rückwand der Maschine los.

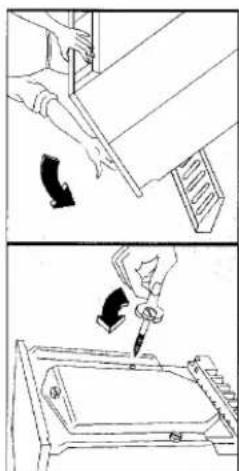

2. Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, dass die Schläuche nicht zerdrückt werden.

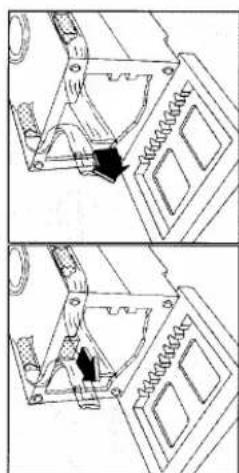

3. Polystyrolblock vom Waschmaschinenboden entfernen.

1. Ziehen Sie sorgfältig die rechte Nylonhülle ab, indem Sie sie in Richtung Mitte schieben.

REINIGUNG DES FLUSENSIEBS

REINIGUNG UND INSTANDHALTUNG

Reinigung des Innenraums für den Waschmittelbehälter

Nachdem Sie den Waschmittelbehälter dem Gerät entfernt haben, können Sie den nun leeren Innenraum mit Hilfe einer Zahnbürste reinigen, wobei Sie auch aus dem oberen Teil desselben die Waschmittelreste entfernen sollten. Nach Beendigung dieser Operation schieben Sie den Behälter wieder an seinen Platz und lassen Sie die Waschmaschine einen Spülgang ohne Waschmittel ausführen.

Wenn das Gerät Temperaturen unter 0°C ausgesetzt wird, müssen Sie einige Vorkehrungen treffen. - Drehen Sie den Wasserhahn zu und schrauben Sie den Wasserzulaufschlauch ab. - Wählen Sie ein Waschprogramm und lassen Sie es ein paar Sekunden lang laufen. - Hängen Sie den Ablaufschlauch von dem hinteren Halter aus und legen Sie das Krümmerende in ein flaches Gefäss. Lassen Sie die Maschine das Abpumpprogramm ein paar Sekunden lang ausführen. - Wenn Sie das Gerät wieder in Betrieb nehmen wollen, denken Sie daran, dass die Raumtemperatur über 0°C liegen muss.

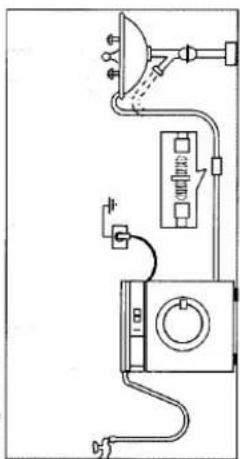

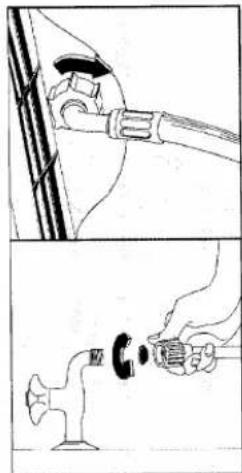

1. Schrauben Sie den Wasserzulaufschlauch an einem Wasserhahn mit 3/4" Gewinde, nachdem Sie den mitgelieferten Gummidichtring vor das Schlauchende gesetzt haben.

2. Orientieren Sie den Schlauch richtig, indem Sie die Schlauchverschraubung etwas lockern. Dann drehen Sie sie wieder fest zu, um Wasseraustritte zu vermeiden.

1. Legen Sie das gekrümmte Schlauchende in die Badewanne oder in das Waschbecken und zwar in einer Höhe zwischen 60 und 90 cm. Eine eventuelle Verlängerung des Wasserablaufschlauches darf nicht länger als 180 cm sein und muss innen den gleichen Durchmesser wie der Originalschlauch der Waschmaschine haben. Je nach Position des Waschbeckens oder der Badewanne kann der Schlauch entweder nach rechts, nach links oder zentral ausgerichtet werden. Damit das Schlauchende immer gekrümmt bleibt, benutzen Sie den mitgelieferten speziellen Schlauchhalter aus Plastik, der an der Oberseite an einer Wand festgeschraubt werden kann, um so zu verhindern, dass der Schlauch beim Spülen den Halt verliert, wobei es unvermeidbar zu einer Überschwemmung kommen würde.

13. Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose stecken, sollten Sie überprüfen, ob: 1. die Netzspannung dieser Steckdose mit der in den technischen Daten angegebenen übereinstimmt;

14 Die Waschmaschine an dem vorgesehenen Platz aufstellen und sorgfältig nivellieren, indem man an den verstellbaren Einschraubfüssen dreht. Eine genaue Nivellierung vermeidet Schwingungen, Geräusche und Verschiebungen der Waschmaschine während des Betriebs. Nach dem Nivellieren blockieren Sie die Füsse, indem Sie die Ringe festdrehen.

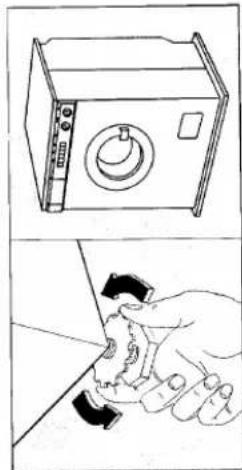

15 Besondere Installationen

Wenn der Fussboden mit Teppichboden bedeckt ist oder aus brüchigem Material besteht, oder wenn er nachgibt, sollten Sie eine harte Unterlage unter die Füsse stellen, um Schwingungen, Geräusche und Verschiebungen zu vermeiden. Die Unterlage sollte etwas unter der Waschmaschine hervorstehen.

Die Installation und vor allem der hydraulische und elektrische Anschluss müssen von Fachpersonal durchgeführt werden. Wird das Gerät in Räumen aufgestellt, in denen auch Kleintiere leben, müssen Sie sowohl die Tiere als auch die Waschmaschine durch ein Metallnetz auf der Unterseite des Gerätes schützen.

Nach jeder Wäsche

Lassen Sie die Einfülltür e So bilden sich in dem Waschl oder muffiger Geruch.

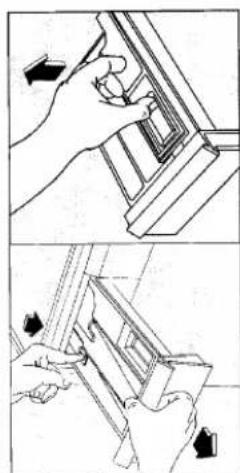

Reinigung von aussen

Benutzen Sie nur Wasser und Seife und wischen Sie danach alles gründlich trocken. Reinigung des Waschmittelbehälters Ab und zu muss der Waschmittelbehälter gereinigt werden.

Nehmen Sie dazu den Behälter heraus und spülen Sie ihn unter einem laufenden Wasserstrahl ab. Der obere rechte Teil ist herausnehmbar, um die Reinigung zu erleichtern.

Ein gutes Waschresultat und ein perfektes Funktionieren der Waschmaschine hängen oft von einer Reihe von kleinen Vorkehrungen ab, die Sie ab und an treffen müssen.

Wichtig

Vor jeglicher Reinigungs- und Instandhaltungsmassnahme den Stecker aus der Steckdose ziehen.

Die Entkalkung

Das Wasser, das normalerweise benutzt wird, ist kalkhaltig. Von Zeit zu Zeit, besonders bei hartem Wasser, sollten Sie dem Waschpulver ein entkalkendes Produkt in Pulverform beifügen, und zwar dem Waschpulver für die Hauptwäsche im Abteil W des Waschmittelbehälters. Damit kann die Bildung von Kalkverkrustungen vermindert werden.

Nach jeder Wä

Lassen Sie die Einfülltür eine Weile offen. So bilden sich in dem Waschbottich kein Schimmel oder muffiger Geruch.

Reinigung von aussen

Benutzen Sie nur Wasser und Seife und wischen Sie danach alles gründlich trocken. Reinigung des Waschmittelbehälters Ab und zu muss der Waschmittelbehälter gereinigt werden.

die Maschine das Abpumpprogramm. Sekunden lang ausführen. Wenn Sie das Gerät wieder in Betrie wollen, denken Sie daran, dass temperatur über 0°C liegen muss.

1. der Zähler, die Sicherungen, die Anschlussleitung und die Steckdose der maximalen Belastung der Waschmaschine fähig
   sind. Überprüfen Sie, ob der Stecker und die Steckdose ohne Zwischenstecker oder Mehrfachstecker zusammenpassen. Falls notwendig, lassen Sie die Steckdose austauschen.
   Die Sicherheitsvorschriften schreiben vor, dass das Gerät unbedingt geerdet werden muss. Die Erzeugerfirma lehnt jegliche Verantwortung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschrift entstehen.
2. der Zähler, die Sicherungen, die Anschlussleitung und die Steckdose der maximalen Belastung der Waschmaschine fähig
   sind. Überprüfen Sie, ob der Stecker und die Steckdose ohne Zwischenstecker oder Mehrfachstecker zusammenpassen. Falls notwendig, lassen Sie die Steckdose austauschen.
   Die Sicherheitsvorschriften schreiben vor, dass das Gerät unbedingt geerdet werden muss. Die Erzeugerfirma lehnt jegliche Verantwortung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschrift entstehen.

14 Die Waschmaschine an dem vorgesehenen Platz aufstellen und sorgfältig nivellieren, indem man an den verstellbaren Einschraubfüssen dreht. Eine genaue Nivellierung vermeidet

Schwingungen, Geräusche und Verschiebungen der Waschmaschine während des Betriebs. Nach dem Nivellieren blockieren Sie die Füsse, indem Sie die Ringe festdrehen.

15 Besondere Installationen Wenn der Fussboden mit Teppichboden bedeckt ist oder aus brüchigem Material besteht, oder

wenn er nachgibt, sollten Sie eine harte Unterlage unter die Füsse stellen, um Schwingungen, Geräusche und Verschiebungen zu vermeiden. Die Unterlage sollte etwas unter der Waschmaschine hervorstehen.

Um optimale Waschergebnisse zu erreichen, ist es wichtig, dass Sie die Bedienelemente der Waschmaschine gut kennen und korrekt benutzen.

4. Taste Einweichen 📊

In Verbindung mit den Programmen A oder H, ergeben sich zwei Funktionen:

Taste gedrückt: Das Programm

als Vorwäsche ab und anschliessend erfolgt

automatisch die Wäsche. Die Temperatur für das

Waschverfahren soll anfangs gewählt werden

Für normal verschmutzte Wäsche ist eine

Vorwäsche nicht erforderlich aufgrund, dar

vorwäsche nicht erforderlichen, aufgrund der hochwertigen Wirksamkeit des Waschverfahrens

Hochwertigen Wirksmittel des Waschverfahrens JET SYSTEM.

-SEY SYSTEM.
Diese ist daher nur dann einzustellern, wenn men

Diese ist daher nur dann einzustellen, wenn man

besonders starke verschmutzungen in der Wasche

vor dem eigentlichen Hauptwaschgang entfernen

will.

Taste nicht gedrückt: Das Programm A oder H

erfolgt als Einweichen (es soll hier eine

Temperatur von 30-40°C gewählt werden). Die

Dauer des Einweichens wird vom Benutzer

bestimmt. Anschliessend durch Drücken der Taste

und durch Wählen der gewünschten

Temperatur mit Programm B oder J weiterfahren

Will man ein anderes Programm durchführen, so

ist es nötig zuerst das Wasser abzunumpen

(Programm Q oder R).

WASCHEN(Waschbottich)
	Normal-wasch-gang	Schon-wasch-gang	Normal-wasch-gang	Schon-wasch-gang	Normal-wasch-gang	Schonwaschgang		Hand-wäsche	nicht waschen
	Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschritten werden dürfen. Der Balken unterhalb des Waschbottichs verlangt nach einer (mechanisch) milderen Behandlung (zum Beispiel Schongang). Er kenn- zeichnet Waschzyklen, die sich zum Beispiel für pflegeleichte und mechanisch empfindliche Artikel eignen.
CHLOREN(Dreieck)
	Chlorbleiche möglich							Chlorbleiche nicht möglich
BÜGELN(Bügeleisen)
	heiß bügeln		mäßig heiß bügeln		nicht heiß bügeln			nicht bügeln
	Die Punkte kennzeichnen die Temperaturbereiche der Reglerbügeleisen
CHEMISCH-REINIGUNG(Reinigungstrommel)
	Normalreinigung			Spezialreinigung				keine Chemisch-reinigung möglich
	auch Kiloreinigung			Kiloreinigung nicht möglich
	möglich	mit Vorbehalt möglich
	Die Buchstaben sind lediglich für den Chemischreiniger bestimmt. Sie geben einen Hinweis für die in Frage kommenden Reinigungsverfahren und Lösemittel. Der Strich unterhalb des Kreises verlangt bei der Reinigung nach einer Beschränkung der mechanischen Beanspruchung und der Feuchtigkeitszugabe.
TUMBLER-TROCKNUNG(Trockentrommel)
	Trocknen im Tumbler(Waschetrockner) möglich							Trocknen im Tumbler nicht möglich

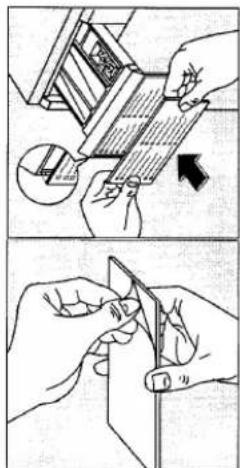

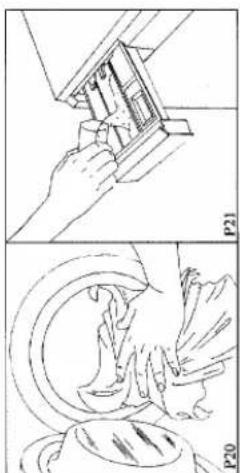

1. Waschmittelbehälter

In diesen Behälter füllen Sie Waschmittel und

Zusatzmittel vor Beginn des jeweiligen

Programms

Auf dem Griff des Behälters finden Sie auch eine

kurze Anleitung für die Waschprogramme

Zum Auswechseln dieser Programmkarte, den

Zahl Auswechseln dieser Programmkarte den Klebestreifen von den neuer Karte abziehen und

Klebestreihen von der neuen Karte abzienen und diese auf den Verkennite, der Wachbrittel

these auf der vorderseite des Waschmittel-

behalters kleben.

Druch Drücken auf diese Taste läuft das Wasch-

programm an. Durch erneutes Drücken schaltet

sich das Gerät aus.

3. Taste für reduzierte Schleuder-

drehzahl ↓©

Mit dieser Taste wird die Drehzahl beim

Schleudergang von 1200 bzw. 1400 (je nach Modell)

auf 850 U/Min reduziert.

SIE WASCHEN ZUM BEISPIEL 2 KG FEINWÄSCHE BEI 40°C

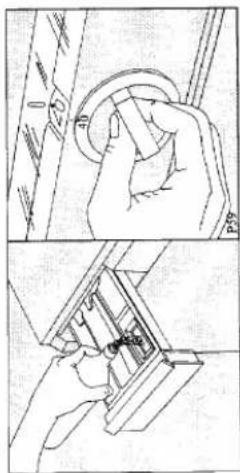

5. Wählen Sie das Programm

Drücken und drehen Sie den Programm-wahlschalter nach rechts, bis der Buchstabe M mit der Bezugslinie übereinstimmt.

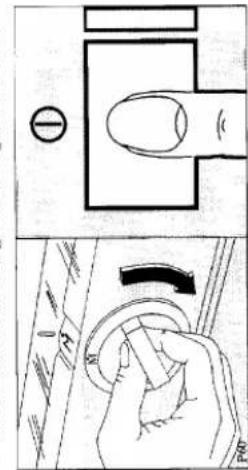

6. Starten Sie

Kontrollieren Sie, ob:

— der Stecker in der Steckdose steckt;

- der Wasserhahn aufgedrent ist; - der Ablaufschlauch genau ausgerichte

Drücken Sie die Taste ①

Die Kontrollampe schaltet sich ein und die Waschmaschine tritt in Betrieb.

7. Stop mit Wasser in dem Bottich

Nach dem letzten Spülgang bleibt die Wasch-

maschine mit Wasser in dem Bottich stehen, um so in der Wäsche Faltenbildung zu verhindern.

Vervollständigen Sie nun also das Waschprogramm, indem Sie, das Wasser

Waspengprogramm, indem Sie das Wasser abpumpen: - schalten Sie das Gerät aus, indem Sie die Taste

① drücken:

- drücken und drehen Sie den

Programmwahlschalter auf Q oder R; — drücken Sie die Taste ①, die Kontrollampe

leuchtet auf und die Waschmaschine pumpt das Wasser ab.

8. Nach Ende der Wäsche

Das Gerät bleibt automatisch stehen

Schalten Sie das Gerät aus, indem Sie die Taste

① drücken (die Kontrollampe erlischt). Die Einfülltür kan geöffnet werden wenn die ent-

sprechende Lampe nicht mehr brennt.

Nach Programmende ist es ratsam, den Stecker

aus der Steckdose zu ziehen und den Wasserhahn

zuzudrehen.

5. Taste für Kurzwäsche

Diese Taste wird in Verbindung mit Programm C und K verwendet. Damit können leicht verschmutzte Baumwolle oder Synthetiks

schneller gewaschen werden.

6. Spar-Taste XE

Durch Druck auf diese Taste und Einstellung von 60°C statt 95°C erfolgt im Programm B eine Verlängerung der Waschzeit. Dies bedeutet eine bemerkenswerte Stromersparnis und trotzdem ein

gutes Waschresultat.

Für dieses Programm ist der Gebrauch von modernen Waschmitteln besonders geeignet, welche auch bei mittleren und niedrigen Temperaturen aktiv sind.

7. Extra-Spülen-Taste

Wird diese Taste bei den Programmen für Baumwolle und Leinen gedrückt, so können Sie einen zusätzlichen Spülgang zuschalten.

Dies ist zu empfehlen in Gebieten mit besonders weichem Wasser und für Menschen mit empfindlicher Haut und für Allergiker.

8. Thermostat-Drehknopf

Durch Drücken und Drehen desselben wählen Sie die gewünschte Wassertemperatur. Auf der Waschprogrammtabelle sind die geeignetsten

Temperaturen angegeben.

Die angegebenen Temperaturen können über auch reduziert oder es kann die Kaltwäsche gewählt werden (Drehmernf. in Position *) wenn die

werden (Drenknöpf in Position 19), wenn die Wäsche nicht sehr schmutzig oder besonders empfindlich ist. Das hilft Energie sparen.

9. Programmwahlschalter

Dieser erlaubt durch Drücken und Drehen im Uhrzeigersinn, bis der Programmbuchstabe mit dem Zeiger übereinstimmt, das gewünschte Waschprogramm auszuwählen.

10. Kontrollampe ♦

Sie leuchtet auf, wenn die Taste ^① gedrückt wird und erlischt bei nochmaligem Drücken der Taste.

3. Zusatzmittel dosieren

Füllen Sie je nach Wunsch Weichspüler in das Abteil ⚙, ohne die Mengenangabe MAX zu überschreiten. Schliessen Sie den Waschmittelbehälter.

4. Wählen Sie die temperatur

Drücken und drehen Sie den Drehknopf des regulierbaren Thermostats auf 40°.

m - 1 0 ;

SIE WASCHEN ZUM BEISPIEL 4 KG WEISSE BAUMWOLLE BEI 90°C

Diese «Jet-System» Waschmaschine gibt dem Verbraucher die Möglichkeit, schnell und sparsam zu waschen, da sich der Wasserverbrauch der Wäschemenge anpasst. Das bedeutet erhebliche Ersparnisse an Wasser, Strom, Waschmittel und Zeit mit ebenfalls guten Waschresultaten. Mit dem «Jet-System» Waschverfahren ist eine Vorwäsche normalerweise nicht nötig. Die Waschprogramme sind in den nächsten Seiten beschrieben, um Ihnen die Wahl des für Ihre Ansprüche geeignetsten Programms zu erleichtern.

Einschalten

Nachdem Sie die Wäsche eingelegt und Waschmittel sowie Zusatzmittel in die vorgesehenen Abteile gefüllt haben, sollten Sie vor dem Einschalten kontrollieren, ob: - der Stecker in der Steckdose steckt; - der Wasserhahn aufgedreht ist; - der Ablaufschlauch in der richtigen Position ist; - die Einfülltür und der Waschmittelbehälter gut geschlossen sind. Wählen Sie nun mit dem regulierbaren Thermostat-Drehknopf die Waschtemperatur. Drücken Sie, nur wenn notwendig und beabsichtigt, die gewünschte(n) Taste(n). Wählen Sie nun das gewünschte Programm, indem Sie den Programmwahlschalter drücken und gleichzeitig nach rechts drehen. Nun brauchen Sie nur noch die Taste ① zu drücken, um das Programm anlaufen zu lassen. Die Kontrollampe leuchtet auf und das Programm beginnt.

Ausschalten (Stop)

Wenn das Programm beendet ist, dreht sich der Programmwahlschalter auf -1 und die Waschmaschine schaltet sich automatisch aus. Sollten Sie ein Programm für Synthetik-, Mischgewebe, Seide- oder Wollwäsche gewählt haben, müssen Sie erst mit dem Ablaufprogramm das Wasser abpumpen, das in dem Bottich geblieben ist, bevor Sie die Einfülltür öffnen. Die Kontrollampe erlischt, wenn die Taste gedrückt wird. Öffnen Sie die Einfülltür erst 1-2 Minuten nach Beendigung des Programmes, bis sich die Sicherheitssperre gelöst hat (die Kontrollampe auf der Einfülltür soll nicht mehr brennen). Falls notwendig, unterbrechen Sie den Betrieb der Waschmaschine, indem Sie die Taste ①drücken.

S ie haben zum Beispiel 4 kg normal schmutzige Wäsche zu waschen. Es handelt sich dabei um weisse Baumwollwäsche, die hohe Temperaturen gut verträgt.

1. Füllen Sie die Wäsche ein Öffnen Sie die Einfülltür, indem Sie den Gr aussen ziehen. Füllen Sie die Wäschestück nach dem andern ein und falten Sie sie möglichst auseinander. Schliessen Sie die Einfülltür.

2. Waschmittel dosieren

Sie wissen beispielsweise, dass Ihr Wasser einen mittleren Härtegrad hat. Nach der Tabelle dosieren Sie also circa 130 g Waschpulver und geben es in das Abteil W für die Hauptwäsche.

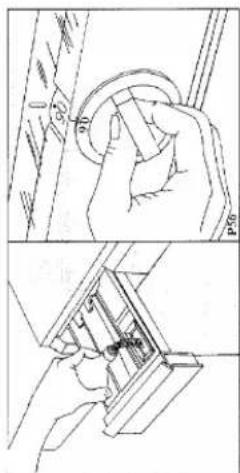

3. Zusatzmittel dosieren

Giessen Sie je nach Wunsch Weichspüler in das Abteil ^® , ohne jedoch die Menge MAX zu überschreiten. Schliessen Sie den Waschmittelbehälter. 4. Wählen Sie die Temperatur Drücken und drehen Sie den Drehknopf des regulierbaren Thermostats auf 90°.

EINFÜLLEN DES WASCHMITTELS UND DER FLÜSSIGEN ZUSATZMITTEL

E in gutes Waschresultat hängt auch von der richtigen Wahl des Waschmittels und von der korrekten Dosierung ab. Richtig dosieren bedeutet: Verschwendungen verhindern und unsere Umwelt schützen. Auch wenn Waschmittel biologisch abbaubar sind, enthalten sie Stoffe, die in grossen Mengen das sensible ökologische Gleichgewicht der Natur zerstören.

Verwenden Sie nur gute, waschmaschinengerechte Qualitätswaschmittel.

Einfüllen von Waschpulver

Das Waschpulver wird vor Beginn der Wäsche in die jeweiligen Abteile des Waschmittelbehälters gefüllt.

Reduzieren Sie die Dosierung bei:

- erhöhter Schaumbildung bei der Wäsche.

Einfüllen der flüssigen Zusatzmittel

Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der Wäsche müssen vor Beginn des Waschprogramms in das Abteil mit dem Symbol ✉ gefüllt werden. Geben Sie Weichspüler oder Stärke, auf keinen Fall mehr als die angegebene Menge MAX.

Einfüllen des flüssigen Waschmittels

An Stelle von Waschpulver kann auch flüssiges Waschmittel benutzt werden, und zwar vor allem für nicht sehr schmutzige Wäsche und für Waschprogramme bei mittlerer und niedriger Temperatur.

In diesem Falle müssen Sie ein Programm ohne Vorwäsche wählen. Geben Sie das flüssige Waschmittel unmittelbar vor Beginn des Programms in das Abteil Ⅲ des Waschmittelbehälters, dabei sollten Sie die auf der Flasche angegebene Menge leicht reduzieren.

In das Abteil mit dem Zeichen 📊 füllen Sie das Waschpulver für die Vorwäsche bzw. das Einweichen. In das Abteil mit dem Zeichen 📊 geben Sie das Waschpulver für die Hauptwäsche. Aus der folgenden Tabelle können Sie Angaben zur Dosierung von Waschpulver je nach dem Härtegrad des Wassers entnehmen. Den Härtegrad des Wassers können Sie vom örtlichen Wasserwerk erfahren. Die Dosierung bezieht sich nur auf die Hauptwäsche. Für die Vorwäsche oder das Einweichen füllen Sie eine kleine Menge Waschmittel in das Fach 📊 (ca. 20% weniger als auf dem Waschmittelpaket angegeben ist).

RATSCHLÄGE ZUM WASCHEN

- Sehr kleine Wäschestücke wie z.B. Taschentücher, Bänder, Socken waschen Sie am besten in einem kleinen Sack aus weissem Tuch.

- Verwenden Sie ein gutes Qualitätswaschmittel für automatische Waschmaschinen.

- Dosieren Sie das Waschmittel richtig.

- Für Wolle nur Feinwaschmittel in kleinen Mengen verwenden.

- Bleichmittel wirken stark zersetzend, sind daher mit Vorsicht zu benutzen und von Kindern fernzuhalten.

- «Schwierige» Flecken wie zum Beispiel Obst-, Wein-, Gras- und Rostflecken usw. müssen vor der

normalerweise im Handel finden, behandelt

In manchen Fällen kann es nützlich sein, den Fleck vor dem Waschen gründlich einzuseifen.

- Nur Wolle mit dem Etikett «Reine Schurwolle mit Spezialausrüstung filzt nicht» darf in der Waschmaschine mit dem dafür vorgesehenen

Programm gewaschen werden. Alle anderen Wollarten sollten lieber per Hand oder chemisch gereinigt werden.

- Nach Ende der Wäsche wird die Wäsche möglichst schnell zum Trocknen aufgehängt. Strick- und Wollsachen werden im Schatten getrocknet, auf einer ebenen Fläche ausgebreitet und niemals aufgehängt.

- Nach Benutzung des Geräts sollten Sie immer die Stromzufuhr unterbrechen und den Wasserhahn zudrehen.

- Überladen Sie die Waschmaschine nicht. Wiegen Sie die Wäsche bei den ersten Benutzungen. Wir geben Ihnen ungefähr das Gewicht der gängigsten Wäschestücke an:

Bettlaken	700-1000 g
Kopfkissenbezug	100- 200 g
Tischdecke	400- 500 g
Serviette	50- 100 g
Geschirrtuch	70- 120 g
Leinenhandtuch	100- 150 g
Frottiertuch	150- 250 g
Frottierbadetuch	700-1000 g
Bademantel	1000-1500 g
Herrenhemd	200- 300 g
Damenschürze	150- 200 g

- Füllen Sie die Wäsche lose ein und wechseln Sie dabei grosse und kleine Wäschestücke miteinander ab. - Teilen Sie die Wäsche nach Gewebeart, Farbechtheit und Schmutzigkeitsgrad auf.

- Vermeiden sie es, ungesäumte oder zerrissene Wäschestücke zu waschen, die ausfransen könnten.

- Stülpen Sie vor dem Waschen alle Taschen und Täsechchen an den Kleidungsstücken nach aussen, da sich darin kleine Objekte wie Schlüssel, Schrauben und Münzen befinden könnten. - Beim Gardinenwaschen entfernen Sie die Aufhängehaken.

- Schliessen Sie alle Druckknöpfe und Reissverschlüsse und nähen Sie lose Knöpfe fest. - Bunte Wäschestücke sollten beim ersten Mal möglichst allein gewaschen werden.

- Wenn Sie Wäschestücke, die unterschiedliche Temperaturen verlangen, zusammen waschen, müssen Sie die niedrigste Temperatur wählen. - Weisse Wäschestücke werden am besten allein gewaschen.

PROGRAMME FÜR SYNTHETIK, -MISCHGEWEBE, SEIDEN- UND WOLLWÄSCHE
Empfohlene Wäschemenge: max. 4,5 kg
Empfohlene Wäschemenge: max. 2 kg; Wolle max. 1 kg

WISCHPROGRAMME	SCHMUTZIG-KEITSGRAD	ZU BENUTZENDES ABTEIL IM WASCHMITTELBEHALTER (※ wenn gewünscht)	POSITION THERMOSTAT-DREHKNOPF-TASTEN-	POSITION PROGRAMM-WAHLSCHALTER	BESCHREIBUNG DES PROGRAMMS
EINWEICHEN	Sehr schmutzig		30-40	H	Einweichen bei 30°-40°C, dessen Dauer vom Benutzer bestmmt wird. Siehe Paragraph -Taste Einweichen-.
PFLEGELEICHT	Normal schmutzig		30-60	J	Hauptwäsche bei 30°-60°C, 3 Spülgänge. Stop mit Wasser in dem Bottich.
KURZ-PROGRAMM	Leicht schmutzig		30-60	K	Kurze Hauptwäsche bei 30°-60°C. 3 Spülgänge. Stop mit Wasser in dem Bottich.
WOLLE	Normal schmutzig		40	L	Hauptwäsche bei 40°C, 3 Spülgänge. Stop mit Wasser in dem Bottich. Speziell für «Reine Schurwolle- mit Spezialausrüstung - filzt nicht.
FEINWÄSCHE	Normal schmutzig		30-40	M	Hauptwäsche bei 30°-40°C. 3 Spülgänge. Stop mit Wasser in dem Bottich.
SPÜLEN				N	3 Spülgänge mit eventuellen Zusatzmitteln. Stop mit Wasser in dem Bottich.
WEICHSPÜLEN				P	1 Spülgang mit eventuellen Zusatzmitteln. Stop mit Wasser in dem Bottich.
SCHLEUDERN				Q	Kurzschleudern
ABPUMPEN				R	Wasserablauf

WASCHPROGRAMME FÜR BAUMWOLLE UND LEINEN

WASCHPROGRAMME	SCHMUTZIG-KEITSGRAD	ZU BENUTZENDES ABTEIL IM WASCH-MITTELBEHALTER ( wenn gewünscht)	POSITION THERMOSTAT-DREHKNOPF -TASTEN-	POSITION PROGRAMM-WAHLSCHALTER	BESCHREIBUNG DES PROGRAMMS
EINWEICHEN	Sehr schmutzig		30-40	A	Einweichen bei 30°-40°C, dessen Dauer vom Benutzer bestimmt wird. Siehe Paragraph «Taste Einweichen».
KOCH-BUNTWÄSCHE	Sehr schmutzig		30-95	B	Hauptwäsche bei 30°-95°C. 4 Spülgänge. Schleudern.
E-KOCH-BUNT-WÄSCHE	Normal schmutzig		30-65 XE	B	Verlängerte Hauptwäsche bei 30°-65°C. 4 Spülgänge. Schleudern.
KURZ-PROGRAMM	Leicht schmutzig		30-60	C	Hauptwäsche bei 30°-60°C. 4 Spülgänge. Schleudern.
SPÜLEN				D	4 Spülgänge mit eventuellen Zusatzmitteln. Schleudern.
WEICHSPÜLEN				F	1 Spülgang mit-eventuellen Zusatzmitteln. Schleudern.
SCHLEUDERN				G	Abpumpen und Schleudern.
