Produkttyp	Geschirrspüler
Marke	Exquisit
Modell	EGSP9025
Bauart	Einbaugerät

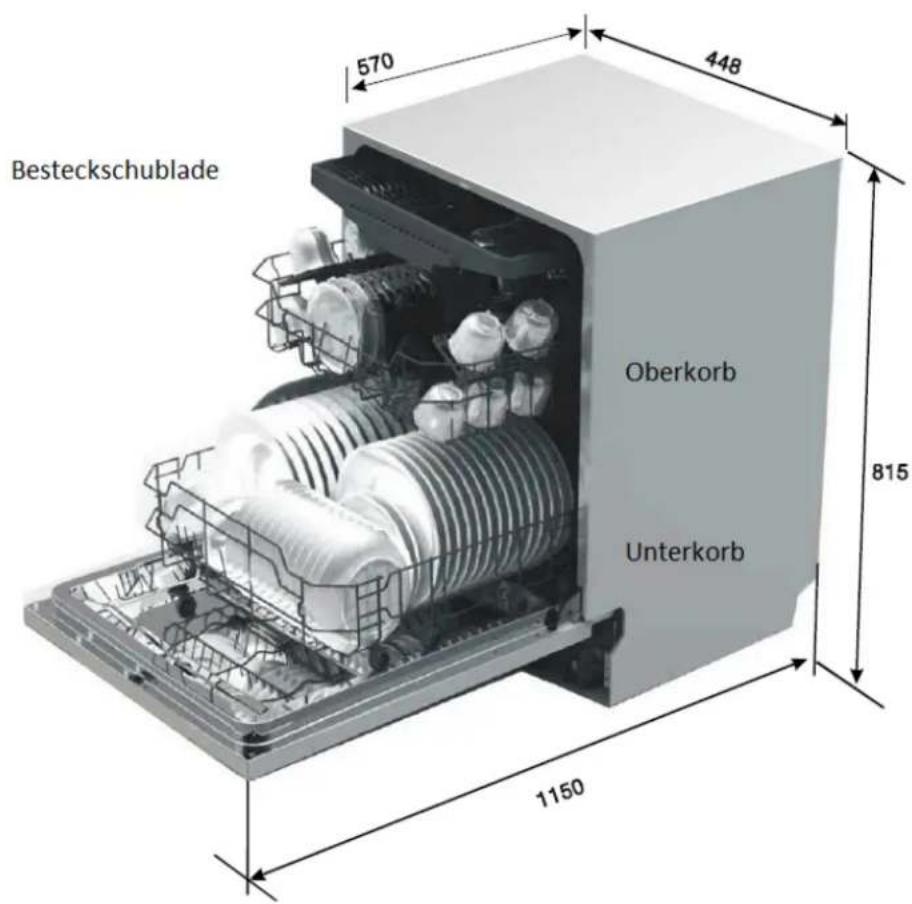

Abmessungen (H × B × T)	815 × 448 × 570 mm
Nennkapazität	10 Maßgedecke
Energieeffizienzklasse	A++
Jährlicher Energieverbrauch	211 kWh/Jahr
Jährlicher Wasserverbrauch	2380 l/Jahr
Trocknungseffizienzklasse	A
Luftschallemission	45 dB(A)
Leistungsaufnahme	1930 W
Netzspannung / Frequenz	220–240 V / 50 Hz
Absicherung	10 A
Wasserdruck (Fließdruck)	0,4–10 bar (0,04–1 MPa)
Max. Zulauftemperatur	60 °C
Max. Ablaufhöhe	1000 mm
Aquastopp	Ja (elektronisch)
Wasserenthärter	Ja, einstellbar
Anzahl Programme	6 (Auto, Intensiv, Standard, Eco, 1 Std., Kurz)
Standardprogramm	Eco
Programmdauer (Eco)	170 Minuten
Kindersicherung	Ja (Tastensperre)
Display	LED-Anzeige mit Restlaufzeit
Filter	3-teiliges Filtersystem (Haupt-, Grob-, Feinsieb)
Klarspüler	Ja, einstellbare Dosierung
Besteckschublade	Ja

Häufig gestellte Fragen - EGSP9025 Exquisit

Wie stelle ich die Wasserhärte am Geschirrspüler EGSP9025 ein?

Schrauben Sie die Kappe vom Salzbehälter ab. Schalten Sie das Gerät ein. Drücken Sie innerhalb von 60 Sekunden die Programmwahltaste länger als 5 Sekunden, um den Einstellmodus zu aktivieren. Wählen Sie mit der Programmwahltaste die passende Härtestufe (H1–H6) gemäß der Tabelle in der Bedienungsanleitung. Drücken Sie die Ein/Aus-Taste, um die Einstellung zu speichern.

Was bedeuten die Fehlermeldungen E1, E4 und E8?

E1 bedeutet eine verlängerte Einlassdauer – prüfen Sie, ob der Wasserhahn geöffnet ist und der Wasserdruck ausreicht. E4 zeigt eine Überflutung an – zu viel Wasser eingelassen. E8 weist auf ein defektes Wassereinlaufventil hin. Bei E8 wenden Sie sich bitte an den Kundendienst.

Wie reinige ich den Geschirrspüler EGSP9025 richtig?

Reinigen Sie das Bedienfeld mit einem feuchten Tuch. Verwenden Sie für das Gehäuse ein mildes Reinigungsmittel. Die Filter (Haupt-, Grob- und Feinsieb) sollten regelmäßig unter fließendem Wasser gereinigt werden. Die Sprüharme können Sie in warmem Seifenwasser reinigen. Verwenden Sie keine scheuernden Mittel oder Sprühreiniger für die Türdichtung.

Warum wird mein Geschirr nicht richtig trocken?

Mögliche Ursachen: Der Klarspülerbehälter ist leer oder die Dosierung zu niedrig. Erhöhen Sie die Klarspülmenge über das Rädchen am Behälter (Werkseinstellung 4). Auch die Wahl eines Programms mit Trocknungsphase (z. B. nicht das Kurzspülprogramm) kann helfen. Stellen Sie sicher, dass der Klarspüler nachgefüllt ist.

Wie kann ich das Spülprogramm während des Betriebs ändern?

Öffnen Sie die Tür, drücken Sie die Programmtaste 3 Sekunden lang, bis das Gerät in den Standby-Modus wechselt. Wählen Sie dann ein neues Programm und schließen Sie die Tür. Hinweis: Wenn bereits Wasser eingelaufen oder Spülmittel zugegeben wurde, müssen Sie das Programm neu starten und erneut Spülmittel einfüllen.

Was tun bei Schaumbildung im Geschirrspüler?

Schaumbildung kann durch falsches Spülmittel (z. B. Handspülmittel) oder verschütteten Klarspüler entstehen. Öffnen Sie die Tür, lassen Sie den Schaum verdampfen, geben Sie ca. 4 Liter kaltes Wasser hinein und starten Sie einen Abpumpzyklus. Wiederholen Sie dies bei Bedarf. Verwenden Sie ausschließlich Geschirrspülmittel.

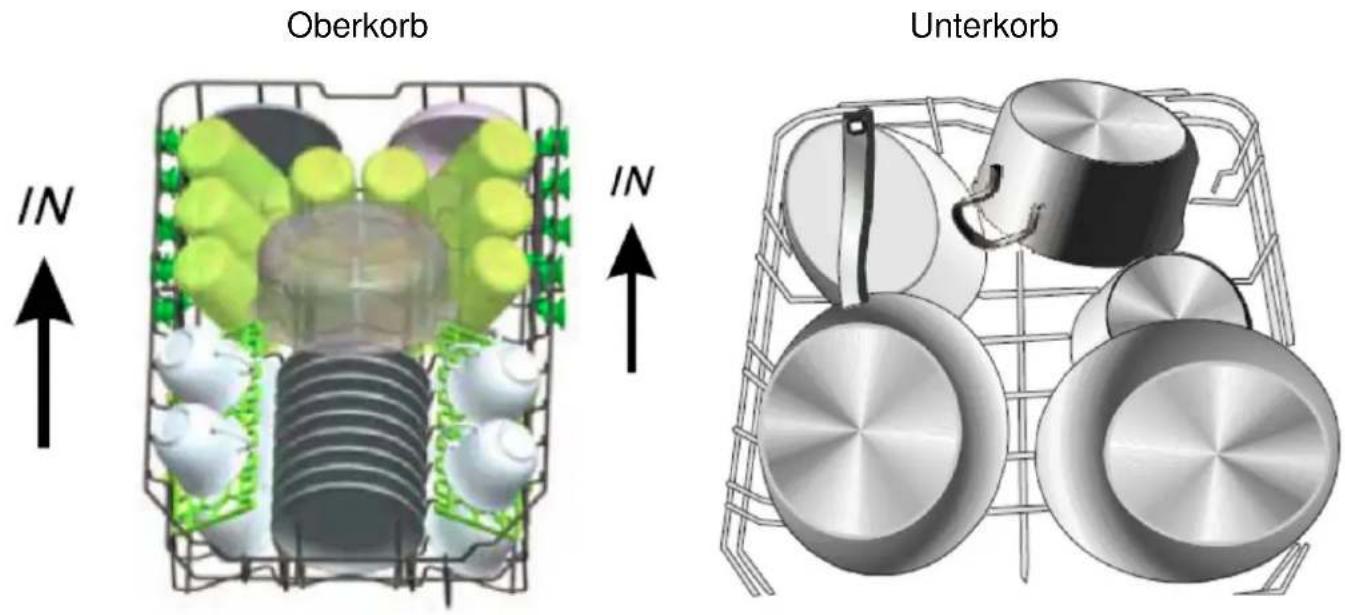

Wie belade ich den Geschirrspüler optimal?

Entfernen Sie grobe Speisereste. Legen Sie Tassen, Gläser und Töpfe mit der Öffnung nach unten ein. Große und stark verschmutzte Teile gehören in den Unterkorb, empfindliches Geschirr in den Oberkorb. Besteck mit langen, spitzen Messern waagerecht im Oberkorb platzieren. Achten Sie darauf, dass die Sprüharme nicht blockiert werden.

Wann muss ich Regeneriersalz nachfüllen?

Sobald die Kontrollleuchte für Regeneriersalz im Bedienfeld aufleuchtet, sollten Sie Salz nachfüllen. Der Salzbehälter befindet sich unter dem Unterkorb. Verwenden Sie ausschließlich spezielles Geschirrspülersalz. Füllen Sie das Salz erst kurz vor einem vollständigen Spülprogramm ein, um Korrosion zu vermeiden.

Wie aktiviere ich die Kindersicherung am EGSP9025?

Drücken Sie gleichzeitig die Auswahltaste für die Spülzone (Oberkorb/Unterkorb) und die Programmwahltaste für 3 Sekunden. Die LED für die Kindersicherung leuchtet auf. Zum Deaktivieren wiederholen Sie den Vorgang.

Was muss ich beim Transport des Geschirrspülers beachten?

Entleeren Sie das Gerät vollständig und sichern Sie lose Teile. Transportieren Sie den Geschirrspüler nur aufrecht, um zu verhindern, dass Restwasser in die Steuerung gelangt und Fehlfunktionen verursacht. Entfernen Sie vor dem Transport das Zubehör und fixieren Sie die Körbe.

BEDIENUNGSANLEITUNG EGSP9025 Exquisit

Bedienungsanleitung Geschirrspüler

EGSP9025

Sehr geehrte Kundin, sehr geehrter Kunde

Wir danken Ihnen für den Kauf unseres Geschirrspülers. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa im Einsatz stehen.

Inhaltsverzeichnis

1 Einleitung 3
2 Ihr Beitrag zum Umweltschutz 3
3 Wichtige Gebrauchs- und Sicherheitshinweise 4

3.1 Sicherheitshinweise 4
3.2 Erklärung der Sicherheitshinweise 4
3.3 Allgemeine Sicherheitshinweise 4
3.4 Sicherheit von Kindern....5

4 Bestimmungsgemässe Verwendung 5
5 Gerät auspacken.... 5
6 Beschreibung des Gerätes 6

6.1 Modell mit elektronischem Aquastopp....6
6.2 Bedienelemente....6
6.3 Gerätebeschreibung 7
6.4 Lieferumfang 8

7 Installation....8

7.1 Aufstellen 8
7.2 Einbau....8
7.3 Wasseranschluss Kaltwasser 12
7.4 Gerät am Stromnetz anschließen 12
7.5 Demontage 13
7.6 Transport 13

8 Inbetriebnahme 14

8.1 Vor der ersten Inbetriebnahme 14
8.2 Reinigungsmittel 14
8.3 Wasserenthärter 15
8.4 Einstellen des Salzverbrauchs.... 15
8.5 Einfüllen des Salzes in den Wasserenthärter 17
8.6 Klarspüler einfüllen 17
8.7 Geschirrspülmittel einfüllen....20

9 Betrieb....21

9.1 Liste der Programme 21
9.2 Beladen der Geschirrkörbe 22

10 Gerät einschalten....26

10.1 Starten eines Spülprogramms 26
10.2 Programm ändern....26
10.3 Vergessen ein Geschirrteil einzulegen 26
10.4 Spülprogrammende 27

11 Wartung und Pflege 27

11.1 Reinigung des Geschirrspülers....29
11.2 Schutz vor Einfrieren .... 30

12 Bevor Sie den Kundendienst anrufen....31
13 Fehlermeldungen 33
14 Kundendienst....34
15 Allgemeine Garantiebedingungen 35
16 Technische Daten....37
17 CE-Konformitätserklärung 37
18 Produktdatenblatt für Geschirrspüler 38

1 Einleitung

Dieses Gerät entspricht den geltenden EG-Sicherheitsbestimmungen in Bezug auf elektrische Apparate. Es wurde nach Stand der Technik gefertigt und zusammengebaut.

Bevor Sie das Gerät in Betrieb nehmen lesen Sie diese Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installierung, den Betrieb und den Unterhalt des Gerätes. Eine unsachgemässe Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Gebrauchsanweisung für Sie nicht ausführlich genug beschrieben sind, kontaktieren Sie den Kundendienst.

2 Ihr Beitrag zum Umweltschutz

Entsorgung

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2002 / 96 / EC - WEEE

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

3 Wichtige Gebrauchs- und Sicherheitshinweise

3.1 Sicherheitshinweise

Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.

3.2 Erklärung der Sicherheitshinweise

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann!

WICHTIG

Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann.

3.3 Allgemeine Sicherheitshinweise

WARNUNG

Fassen Sie den Stecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch Stromschlag!

• Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose.
• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.
• Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.

3.4 Sicherheit von Kindern

WARNUNG

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten.

WARNUNG

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtig werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

4 Bestimmungsgemässe Verwendung

Der Geschirrspüler ist für die Verwendung im Haushalt bestimmt. Er eignet sich zum Reinigen von Geschirr. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäss. Wird das Gerät zweckentfremdet oder anders als in dieser Gebrauchsanweisung beschrieben bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.

Zur bestimmungsgemässen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs- und Wartungsbedingungen. Umbauten oder Veränderungen an dem Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.

5 Gerät auspacken

Die Verpackung muss unbeschädigt sein. Überprüfen Sie den Geschirrspüler auf Transportschäden. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Entfernen Sie alle Klebebänder auf der rechten und linken Seite der Gerätetür. Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.

6 Beschreibung des Gerätes

6.1 Modell mit elektronischem Aquastopp

Aquastopp ist eine Vorrichtung, die eine Überflutung im Falle einer Undichtigkeit des Gerätes verhindert. Nach Auslösung des Aquastopp-Systems muss man einen Fachmann mit der Suche und der Reparatur des Fehlers beauftragen. Bei den Modellen mit Aquastopp enthält der Wasserzulaufschlauch ein Magnetventil. Den Schlauch nicht zerschneiden und das Magnetventil nicht ins Wasser fallen lassen. Wenn der Wasserzulaufschlauch beschädigt ist, das Gerät vom Strom- und Wassernetz trennen.

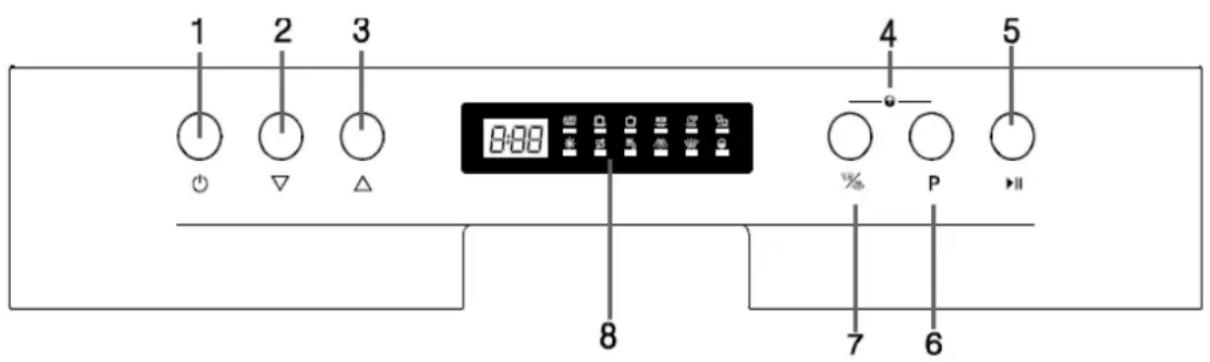

6.2 Bedienelemente

1. Ein-/Austaste
2. Startzeitverzögerung: Taste drücken, verkürzt die Startzeitverzögerung
3. Startzeitverzögerung: Taste drücken, verlängert die Startzeitverzögerung
4. Kindersicherung: beide Tasten (Auswahltaste für die obere / untere Spülzone und Programmwahltaste) gleichzeitig während 3 Sekunden drücken
5. Start/Pause-Taste: Taste drücken, startet das gewählte Spülprogramm oder unterbricht das begonnene Spülprogramm.
6. Programmwahltaste: Taste drücken, um das gewünschte Programm zu wählen. Die LED-Anzeige des gewählten Programmes leuchtet auf.
7. Auswahltaste Oberkorb / Unterkorb: Taste drücken, um entweder den beladenen Oberkorb oder Unterkorb zur Spülung auszuwählen. Die LED-Anzeige der Spülzone leuchtet auf.
   Hinweis: Geeignet für wenig Geschirr. Zum Spülen weniger Spülmittel in den Spülmittelbehälter zugeben, als für einen vollständig beladenen Geschirrspüler.
8. Display/Anzeige: Die Spül-Restlaufzeit und der Status werden angezeigt, die Startzeit eines Spülprogramms bei Auswahl der Startzeitverzögerung, Fehlermeldungen usw.
   Ausgewähltes Spülprogramm: AUTO ECO
   Startzeitverzögerung, Spül-Restlaufzeit, Fehlermeldungen: 8:88
   Warnleuchte Klarspüler nachfüllen: ✱
   Warnleuchte Regeneriersalz nachfüllen:
   Warnleuchte gestoppte Wasserzufuhr:
   Ausgewählte Spülzonee Oberkorb / Unterkorb: 🏠 🐵
   Kindersicherung eingeschaltet:

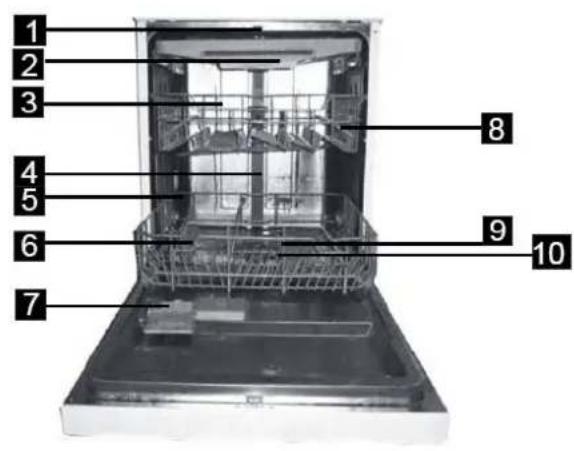

6.3 Gerätebeschreibung

1. Obere Sprüharme 7 Spülmittelbehälter

2 Besteckschublade 8 Tassenablage

3 Oberkorb 9 Untere Sprüharme

4 Innenschlauch 10 Filter

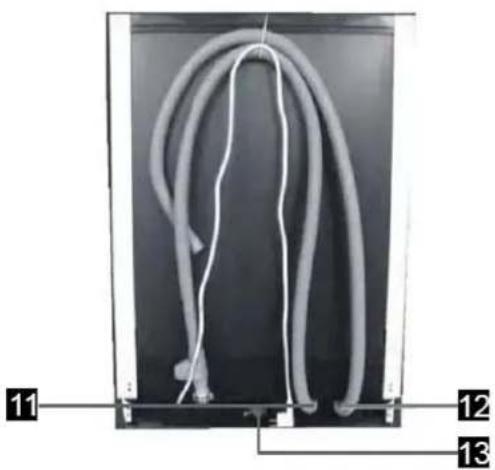

5 Unterkorb 11 Anschluss des Wasserzulaufschlauchs

6 Salzbehälter 12 Anschluss des Wasserablauf

13 Netzkabel, hinterer höhenverstellbarer Fuß

6.4 Lieferumfang

Zum Lieferumfang des Gerätes gehören: ein Oberkorb, ein Unterkorb und eine Besteckschublade, 1 Salzeinfüll-Trichter, Kondenswasser-Schutzfolie, Türschutzstreifen.

Salzeinfüll-Trichter

Kondenswasser-Schutzfolie

Türschutzstreifen

7 Installation

7.1 Aufstellen

VORSICHT

Um einen unkontrollierten Wasseraustritt zu vermeiden, sollten sie nach Benutzung des Geschirrspülers den Wasserhahn zudrehen.

WARNUNG

Das Gerät darf während der Installation nicht angeschlossen sein. Der Einbau und Anschluss muss von qualifizierten Fachkräften vorgenommen werden.

7.2 Einbau

Vorbereitung

Die Installation des Gerätes sollte so nah wie möglich an den vorhandenen Anschlüssen vorgenommen werden (Wasser, Strom).

Bitte die Instruktionen sorgfältig lesen und die Abbildungen beachten.

Wenn das Gerät in einer Ecke angebracht wird, bitte Platz zum Öffnen der Tür beachten.

Zwischen Geschirrspüler und Arbeitsplatte weniger als 5 mm Zwischenraum.

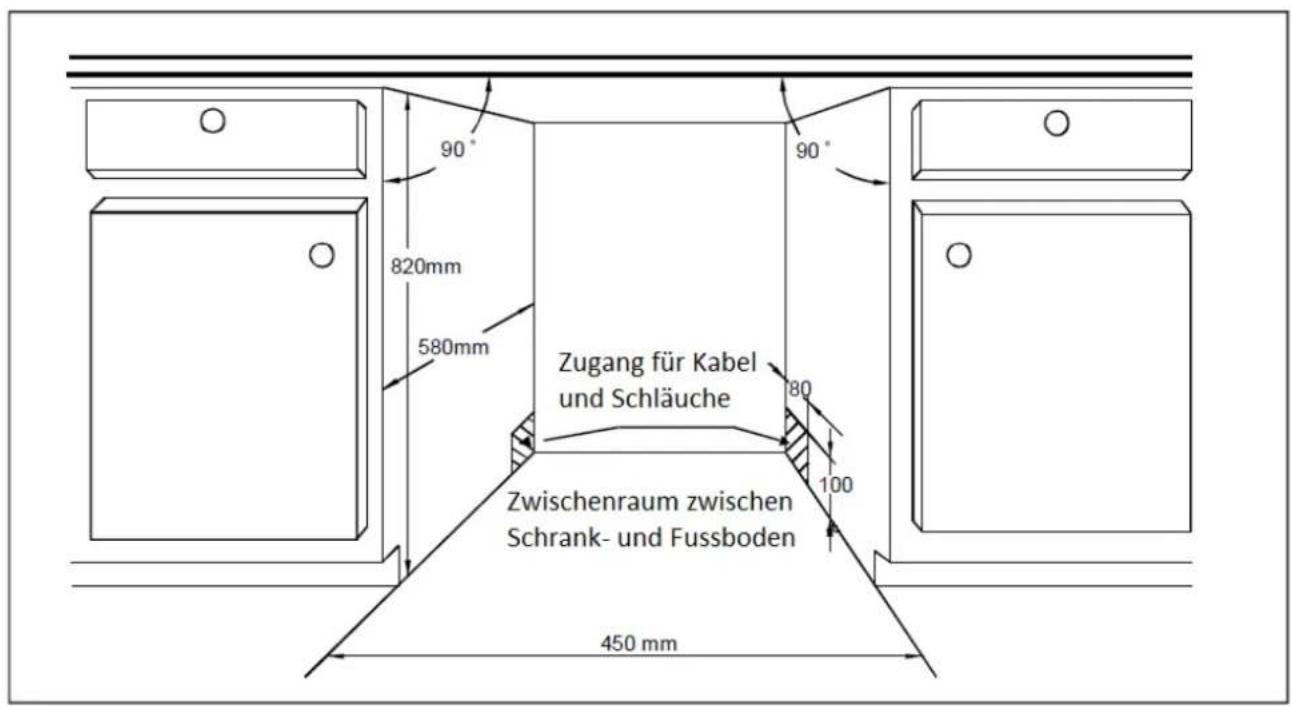

Abb. 1

Abb. 2

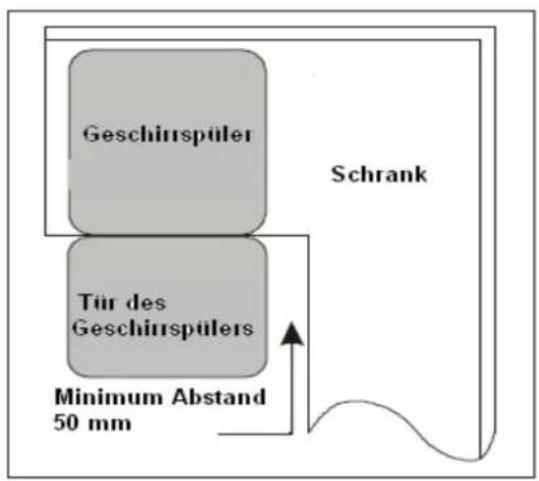

Minimum Abstand bei geöffneter Tür

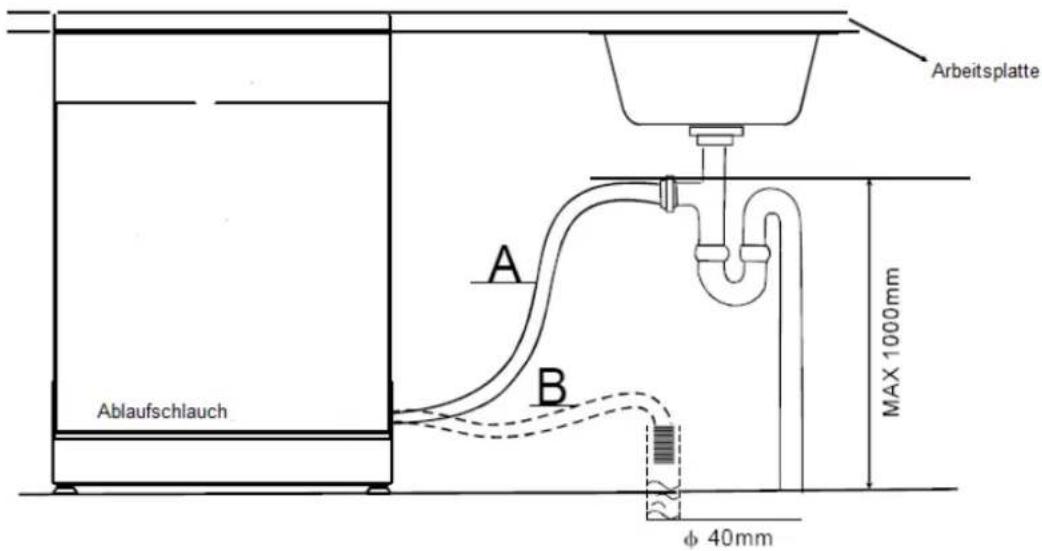

Anbringen des Abflussschlauches

Variante A oder B wählen. Den Schlauch in den Abfluss einführen, mindestens 4 cm Durchmesser halten. Die Pumphöhe darf nicht höher als 1000 mm sein. Der Ablaufschlauch darf nicht gekürzt werden.

Abb. 6

Installationsschritte Gerät
Abb. 7

1 Schließen Sie den Zulaufschlauch an die Kaltwasserversorgung an.
2 Den Abflussschlauch gemäss Abb. 6 anschliessen
3 Das Netzkabel anschliessen

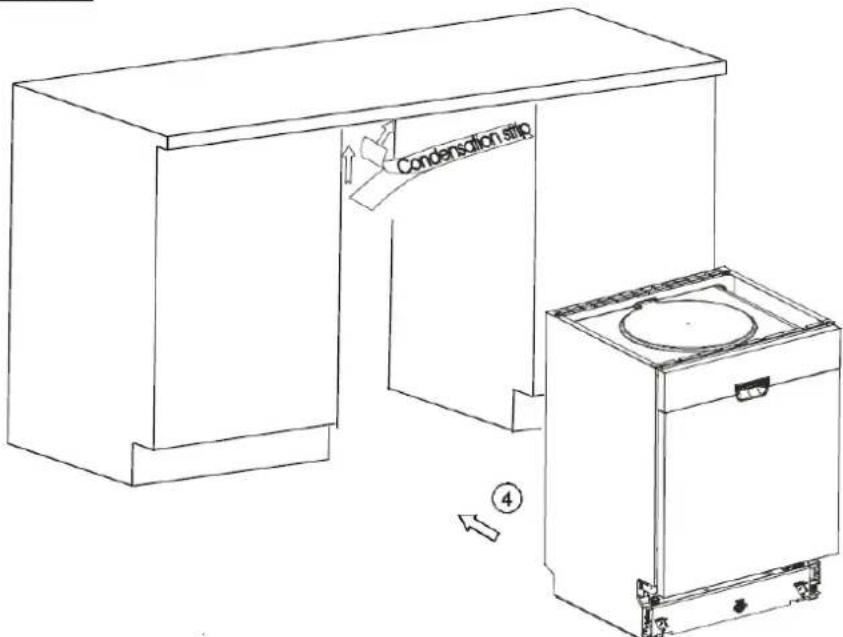

4 Die Kondenswasser-Schutzfolie bündig an der Arbeitsplatte (Abb. 7/3) anbringen
5 Das Gerät in die Unterbau-Nische schieben (Abb. 7/4).

Abb. 8

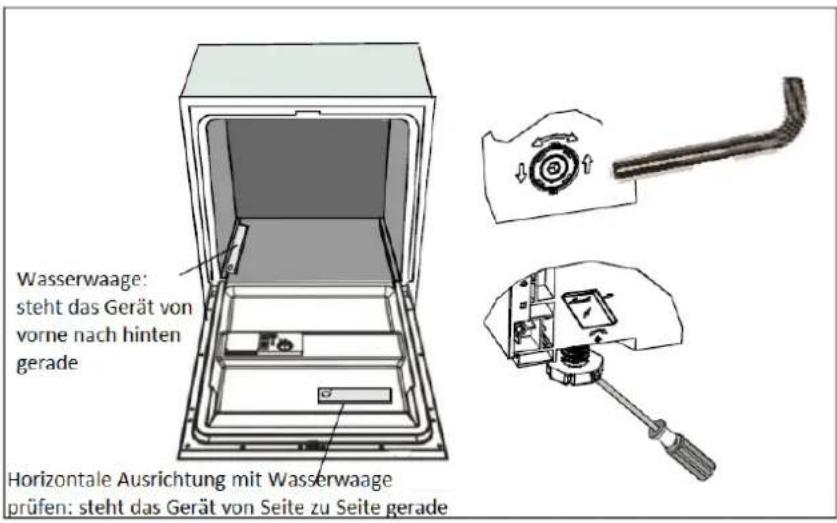

Nivellieren

6 Die Gerätetür öffnen und eine Wasserwaage auf die Tür und in den Innenraum legen. Prüfen, ob das Gerät gerade steht.

Mit den drei verstellbaren Füssen das Gerät solange ausnivellieren, bis es gerade steht (Abb. 9/5A vordere Stellfüsse, Abb. 9/5B hinterer Stellfuss). Die Stellfüsse können maximal 50 mm höhenverstellt werden.

Stellen Sie sicher, dass das Gerät nicht kippt oder zu sehr ausnivelliert wird.

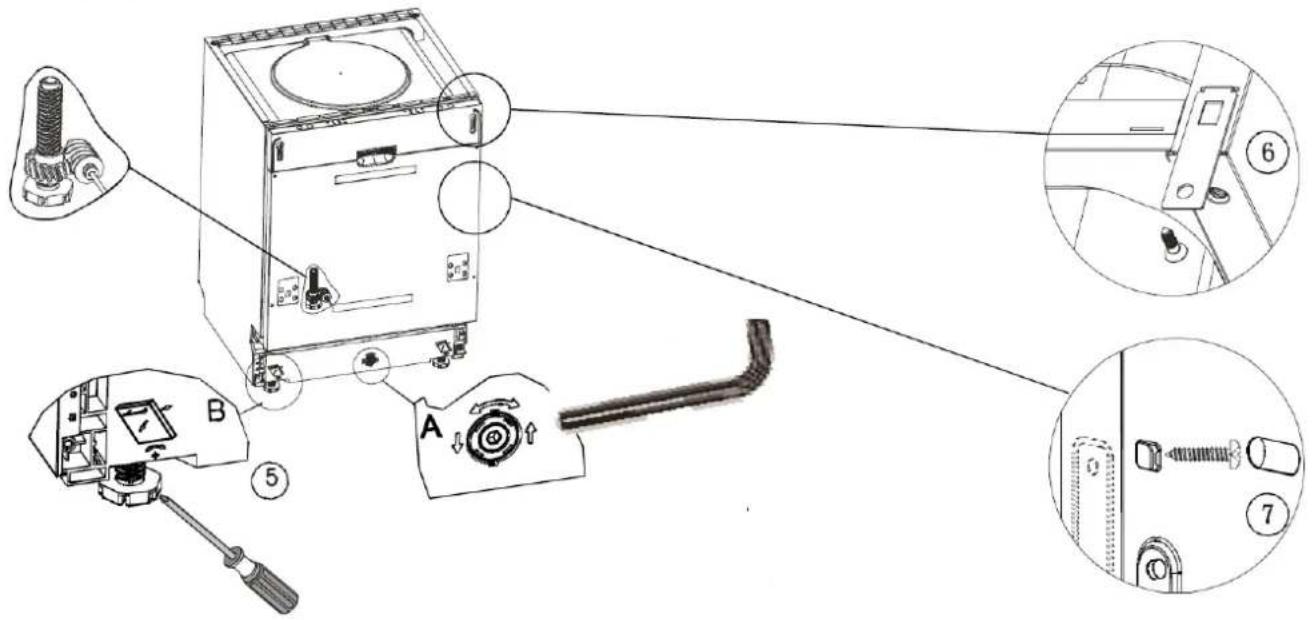

Abb. 9

Gerät sichern

Bei normalen Arbeitsflächen.

Befestigen Sie die Maschine mit zwei Holzschrauben an der Arbeitsfläche (Abb. 9/6).

Bei Marmor oder Granitarbeitsflächen.

Befestigen Sie die Klammer an der Seitenplatte der Geschirrspülmaschine und befestigen Sie diese am Möbelgehäuse (Abb. 9/7).

7.3 Wasseranschluss Kaltwasser

Verbinden Sie den Wasserzufuhrschlauch mit einem 34 " Gewindeanschluss und ziehen Sie das ganze gut fest.

Falls die Wasserleitungen neu sind oder für längere Zeit nicht benutzt worden sind, lassen Sie Wasser herauslaufen, um sicher zu stellen, dass das Wasser klar und frei von Unreinheiten ist. Wird dieser Vorgang nicht durchgeführt, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

WICHTIG

• Das Gerät ist für Kaltwasseranschluss

Ablaufen lassen von Restwasser aus dem Schlauch

Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen. In diesem Fall muss das Restwasser aus dem Schlauch in einer Schüssel oder in einem geeigneten Behälter ausserhalb des Beckens aufgefangen werden.

Wasserauslass

Den Ablaufschlauch anschliessen. Der Schlauch muss einwandfrei befestigt werden, damit kein Wasser herausläuft, er darf weder geknickt noch eingeklemmt werden.

Schlauchverlängerung

Wenn Sie eine Schlauchverlängerung benötigen, sollten Sie einen ähnlichen Ablaufschlauch verwenden. Er darf nicht länger als 4 m sein, sonst könnte die Reinigungskraft des Geschirrspülers beeinflusst werden.

• Schließen Sie den Ablassschlauch an (Abbildung 6).
• Schließen Sie das Stromkabel an.

7.4 Gerät am Stromnetz anschließen

WARNUNG

Das Gerät muss unbedingt vorschriftsmäßig geerdet sein. Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen. Stromschlaggefahr!

WICHTIG

• Rufen Sie einen Elektrofachmann, wenn der Stecker nicht in die Steckdose passt.
• Benutzen Sie kein Verlängerungskabel mit Adapterstecker für dieses Gerät.
• Auf gar keinen Fall den Erdleiter aus dem Netzkabel herausschneiden.

Nachdem Sie geprüft haben, ob Spannung und Frequenzwerte Ihrer Stromversorgung mit der auf dem Geräteschild übereinstimmen, und ob die Stromversorgung für die auf dem Geräteschild angegebene maximale Spannung ausgelegt ist, können Sie den Netzstecker mit einer einwandfrei geerdeten Steckdose verbinden.

7.5 Demontage

• Halten Sie auch hier die Reihenfolge der Arbeitsschritte ein.
• Gerät vom Stromnetz trennen
• Wasserzulauf abdrehen
• Abwasser- und Frischwasseranschluss lösen
• Wenn vorhanden, Sockelbrett demontieren
• Gerät herausziehen, dabei Schlauch vorsichtig nachziehen

7.6 Transport

Geschirrspüler entleeren und lose Teile sichern.

Gerät nur aufrecht transportieren (damit kein Restwasser in die Maschinensteuerung gelangt und zu fehlerhaftem Programmablauf führt).

8 Inbetriebnahme

8.1 Vor der ersten Inbetriebnahme

Für die erste Inbetriebnahme benötigen Sie:

ca. 1 L Wasser

ca. 1.5 kg Regeneriersalz

Reiniger für Haushalts-Geschirrspüler

Klarspüler für Haushalts-Geschirrspüler

Hinweis

Wenn Ihr Modell keinen Wasserenthärter enthält, können Sie den Abschnitt 8.3 (Wasserenthärter) überspringen.

Benutzung des Geschirrspülers

Die folgenden Punkte bitte beachten, bevor der Geschirrspüler eingeschaltet wird.

1 Ist das Gerät eben ?
2 Ist die Wasserzufuhr geöffnet ?
3 Leckt einer der Anschlüsse?
4 Ist das Gerät richtig angeschlossen?
5 Ist der Strom an?
6 Sind die Schläuche auch nicht geknickt ?
7 Es befinden sich keine Broschüren oder Verpackungsmaterial mehr im Gerät?

8.2 Reinigungsmittel

Funktion des Reinigungsmittels

Die Reinigungsmittel mit ihren chemischen Bestandteilen sind notwendig, um Schmutz und angetrocknete Essensreste zu entfernen und sie aus dem Geschirrspüler heraus zu spülen. Die meisten handelsüblichen Qualitätsreinigungsmittel eignen sich für diesen Zweck.

Konzentriertes Reinigungsmittel

Je nach ihrer chemischen Zusammensetzung kann man Geschirrspülmittel in zwei Grundarten aufteilen:

• Herkömmliche alkalihaltige Reinigungsmittel mit ätzenden Bestandteilen
• Schwach alkalihaltige Reinigungsmittel mit natürlichen Enzymen

Die Verwendung von “normalen” Spülprogrammen in Verbindung mit konzentrierten Reinigungsmitteln reduziert die Umweltverschmutzung und ist gut für Ihr Geschirr, da diese Spülprogramme speziell auf die schmutz lösenden Eigenschaften der Enzyme solcher konzentrierten Reinigungsmittel abgestimmt sind. Aus diesen Gründen erzie- len “normale” Spülprogramme, in denen konzentrierte Reinigungsmittel benutzt wer- den, dieselben Ergebnisse wie die bei “Intensivprogrammen”.

Reinigungstabletten

Reinigungstabletten verschiedener Marken lösen sich verschieden schnell oder langsam auf. Aus diesem Grunde können sich manche Tabletten nicht auflösen und entwickeln nicht ihre volle Reinigungskraft während der Kurzprogramme. Daher sollten Sie lange Programme benutzen, wenn Sie Reinigungstabletten verwenden, damit die Reste der Reinigungsmittel vollständig entfernt werden.

Es gibt 3 Reinigungsmittelarten

• Mit Phosphat und Chlor
• Mit Phosphat aber ohne Chlor
• Ohne Phosphat und ohne Chlor

Normales, neues Reinigungsmittel in Pulverform ist nicht phosphathaltig.

Die Wasserenthärterfunktion des Phosphates ist damit nicht erfüllt. In diesem Falle empfehlen wir, Regeneriersalz in den Salzbehälter zu geben, auch wenn die Wasserhärte nur 6 dH beträgt. Wenn nicht phosphathaltige Reinigungsmittel bei hartem Wasser verwendet werden, kommt es oftmals zu weißen Flecken auf Geschirr und Gläsern. In diesem Falle sollten Sie mehr Reinigungsmittel einfüllen, um bessere Spülergebnisse zu erhalten. Nicht chlorhaltige Reinigungsmittel bleichen ein wenig. Stark sichtbare und farbige Flecken lassen sich nicht vollständig entfernen. In diesem Falle sollten Sie ein Programm mit höherer Temperatur einstellen.

VORSICHT

Alle Reinigungsmittel an einem sicheren Ort, außer Reichweite von Kindern halten. Das Reinigungsmittel immer erst kurz vor dem Starten des Geschirrspülers in den Behälter geben.

8.3 Wasserenthärter

Der Wasserenthärter muss mithilfe der Wahlscheibe für Wasserhärte manuell eingestellt werden. Der Wasserenthärter dient zum Entfernen von Mineralien und Salzen aus dem Wasser, die das Gerät beschädigen oder eine unerwünschte Wirkung auf das Geschirr haben können. Je mehr Mineralien und Salze in Ihrem Wasser enthalten sind, umso härter ist es. Der Wasserenthärter soll auf die Wasserhärte in Ihrer Gegend angepasst werden. Bitte fragen Sie Ihre örtlichen Wasserversorgungsbetriebe nach dieser Wasserhärte.

8.4 Einstellen des Salzverbrauchs

Der Geschirrspüler bietet die Möglichkeit, die verbrauchte Salzmenge anhand der Wasserhärte und der verwendeten Wassermenge zu regulieren. Dies dient der Optimierung und persönlichen Einstellung des Salzverbrauchs. Gehen Sie bitte wie folgt vor:

• Schrauben Sie die Kappe vom Salzbehälter.
• Gerät einschalten.
• Innert 60 Sekunden nach dem Einschalten des Gerätes die Programmwahltaste länger als 5 Sekunden drücken halten, um den Einstellmodus für den Wasserenthärter zu aktivieren. Während des Einstellmodus blinken die Warnleuchten für Salz und Klarspüler.
• Die Programmwahltaste wiederholt drücken, um die zutreffende Einstellposition für die Wasserenthärter-Zufuhr auszuwählen. Schrittfolge:

- Die Taste Ein/Aus drücken, um den Einstellmodus abzuschliessen. Innerhalb von 5 Sekunden ohne weitere Eingabe ist die Einstellung ebenfalls beendet.

Einstellungen sollten mit Hilfe folgender Tabelle erfolgen:

WASSERHÄRTE				Position Wasserenthärter	Salzverbrauch (Gramm/Zyklus)
^	^	^	^/l
0~5	0~6	0~9	0~0.94	H1	0
6~11	7~14	10~20	1.0~2.0	H2	20
12~17	15~21	21~30	2.1~3.0	H3	30
18-22	22-28	31-40	3.1-4.0	H4	40
23-34	29-42	41-60	4.1-6.0	H5	50
35-45	43-56	61-80	6.1-8.0	H6	60

Hinweis:

1^ = 1.25^ = 1.78^ = 0.178mmol / l

°dH: Deutscher Härtegrad

° Clark: Britischer Härtegrad

° fH: Französischer Härtegrad

Die Werkeinstellung ist H4 (EN50242)

Die Wasserhärte ist je nach Wohngebiet unterschiedlich. Wenn hartes Wasser im Geschirrspüler benutzt wird, bilden sich Flecken und Ablagerungen auf Geschirr und Besteck.

Das Gerät verfügt über einen speziellen Wasserenthärter, der ein spezielles Regeneriersalz zum Entfernen von Kalk und Mineralien aus dem Wasser enthält.

8.5 Einfüllen des Salzes in den Wasserenthärter

Verwenden Sie immer nur spezielles Salz für Geschirrspüler.

Der Salzbehälter befindet sich in der Nähe des unteren Geschirrkorbes und wird folgendermaßen gefüllt:

WICHTIG

Bitte nur speziell für Geschirrspüler hergestellte Regeneriersalze verwenden. Alle anderen Salzarten sind nicht speziell für Geschirrspüler gedacht, vor allem Tafelsalz, das eine gegensätzliche Wirkung auf den Wasserenthärter haben würde. Bei Schäden aufgrund der Verwendung von ungeeignetem Salz, lehnt der Hersteller jegliche Haftung ab und die Garantie erlischt.

Das Salz erst kurz vor dem Starten eines kompletten Spülprogramms einfüllen. Dadurch verhindern Sie Salzkörnchen oder salziges Wasser, die sich auf dem Maschinenboden absetzen und dadurch Korrosion hervorrufen könnten.

1

• Den unteren Korb entfernen, dann die Kappe vom Salzbehälter abschrauben und abnehmen. 1
• Wird der Behälter zum ersten Mal gefüllt, sollten Sie ihn zunächst mit ca. 500 ml Wasser füllen.
• Die Trichterspitze (mitgeliefert) in die Öffnung stecken und ca. 1,5kg Regeneriersalz einfüllen. Es ist normal, dass dabei etwas Wasser aus dem Behälter fließt. 2
• Nun die Kappe wieder richtig aufschrauben.
• Normalerweise schaltet sich die Salzkontrollleuchte nach Auflösen des Salzes aus.

8.6 Klarspüler einfüllen

Der Klarspüler wird automatisch im letzten Spülgang hinzugefügt und sorgt dafür, dass das Geschirr flecken- und streifenfrei trocknet.

VORSICHT

Nur Markenprodukte verwenden. Niemals den Klarspüler mit anderen Substanzen zusammen einfüllen (z. B. Reinigungsmittel, flüssiges Spülmittel). Dadurch würden Sie das Gerät beschädigen.

Nachfüllen des Klarspülers

Sobald die Kontrollleuchte im Bedienfeld aufleuchtet, können Sie die Klarspülmenge durch die Farbe der optischen Anzeige neben der Kappe beurteilen. Wenn der Klarspülbehälter gefüllt ist, ist die gesamte Anzeige dunkel. Je weniger Klarspüler vorhanden ist, umso heller wird dieser Punkt. Sie sollten den Behälter niemals unter 14 des Fassungsvermögens fallen lassen.

Je weniger Klarspüler vorhanden ist, umso heller wird der Punkt auf dem Behälter, siehe Abbildung.

• Voll

3/4 voll

1/2 voll

- 1 /4 voll –Zum Verhindern der Fleckenbildung, sollte der Behälter nun aufgefüllt werden.

○ Leer

Klarspülbehälter

• 1. Zum Öffnen des Behälters, die Kappe auf den Pfeil "open" (links) drehen und herausheben.
     • 2. Den Klarspüler einfüllen, aber nicht überfüllen.
• 1. Die Kappe wieder anhand des "open" Pfeils richtig aufsetzen und zudrehen (Pfeil rechts).

Der Klarspüler wird während des letzten Nachspülgangs eingelassen und verhindert, dass sich Wassertropfen auf Ihrem Geschirr bilden, die Flecken und Streifen hinterlassen können. Er beschleunigt auch den Trockenvorgang, indem er das Wasser vom Geschirr "abgleiten" lässt. Ihr Geschirrspüler ist für flüssigen Klarspüler vorgesehen. Der Klarspülbehälter befindet sich in der Tür neben dem Spülmittelbehälter. Zum befüllen des Behälters die Kappe öffnen und den Klarspüler einfüllen, bis die

Füllstandsanzeige völlig dunkel ist.

Bitte den Behälter nicht überfüllen, sonst könnte es zum Überschäumen kommen. Überschüsse mit einem feuchten Tuch abwischen. Bitte nicht vergessen, die Kappe wieder aufzusetzen und die Tür des Geschirrspülers zu schließen.

WICHTIG

Verschüttetes Klarspülmittel sofort mit einem absorbierenden Tuch aufwischen, um beim nächsten Spülprogramm überschüssigen Schaum zu vermeiden.

Einstellen des Klarspülverbrauchs

Der Klarspülbehälter hat sechs bzw. vier Einstellungen. Beginnen Sie immer mit der Einstellung "4". Sollten sich Flecken bilden oder das Geschirr nicht richtig trocknen, erhöhen Sie die Klarspülmenge indem Sie den Deckel des Behälters abnehmen und das Rädchen auf "5" stellen. Sollte das Geschirr dann immer noch nicht richtig trocken sein oder Flecken aufweisen, drehen Sie das Rädchen auf die nächst höhere Zahl bis das Problem beseitigt ist. Wir empfehlen die Einstellung "4" (Werkseinstellung ist "4")

Hinweis:

Erhöhen Sie die Dosis, sobald Sie nach einem Spülprogramm Wassertröpfchen oder Kalkflecken auf dem Geschirr entdecken. Reduzieren Sie die Dosis, wenn Sie weißliche Streifen auf dem Geschirr oder eine milchige Schicht auf Gläsern und Messern entdecken.

Spülmittelbehälter

Der Spülmittelbehälter muss vor Beginn jedes Spülprogramms aufgefüllt werden, siehe hierzu die Anweisungen unter "Liste der Programme".

• Wenn der Deckel geschlossen ist: Taste drücken und loslassen. Der Deckel springt auf.
• Stets vor jedem Spülprogramm das Reinigungsmittel hinzufügen. Nur Markenprodukte verwenden.

VORSICHT. Spülmittel für Geschirrspüler ist korrosiv! Bitte halten Sie Kinder davon fern.

Richtige Verwendung des Spülmittels

Verwenden Sie nur Reiniger für Haushaltsgeschirrspüler

• Sie können handelsübliche Tabs, pulverförmige oder flüssige Reiniger verwenden.
• Beachten Sie bei der Reiniger Dosierung die Hinweise auf der Reiniger Packung.
• Füllen Sie den Reiniger in die Kammern des Reiniger Behälters
• Verwenden Sie bei dem Programm „Kurzspülprogramm“ keine Reiniger-Tabs.

VORSICHT

Atmen Sie pulverförmigen Reiniger nicht ein, Verschlucken Sie Reiniger nicht. Reiniger können Verätzungen in Nase, Mund und Rachen verursachen. Gehen Sie sofort zum Arzt, wenn Sie Reiniger eingeatmet oder verschluckt haben. Verhindern Sie, dass Kinder mit Reiniger in Berührung kommen. Halten Sie Kinder deshalb vom geöffneten Geschirrspüler fern. Es könnten noch Reinigerreste im Geschirrspüler sein. Füllen Sie Reiniger erst vor dem Programmstart ein, und verriegeln Sie die Tür mit der Kindersicherung (modellabhängig). Die Tabs lösen sich nicht vollständig auf.

8.7 Geschirrspülmittel einfüllen

Reinigungsmittelbehälter mit Geschirrspülmittel füllen. Die Markierung zeigt die Dosierungsstufen an.

• Die Bezeichnung „MIN“ in der Kammer für das Hauptspülprogramm bedeutet ca. 20g Reinigungsmittel.
• In die Kammer für das Vorspülprogramm kann man ca. 5g Reinigungsmittel einfüllen.
• Deckel schließen, bis er einrastet.

Hinweis

Bitte achten Sie darauf, dass die Spülmittelmenge je nach Verschmutzungsgrad und Wasserhärte unterschiedlich sind.

9 Betrieb

9.1 Liste der Programme

Pro-gramm	Beschreibung des Programms	Arbeits-gänge	Spülmittel Vorspülen/Hauptprogramm	Laufzeit [ca. min]	Energie-verbrauch (kWh)	Wasser-verbrauch (L)	Klar-spül-mittel
Auto	Für stark ver-schmutztes oder auch normalver-schmutztes Ge-schirr.	Vorspülen (45°C)Spülen (45-55°C)2xNach-spülen (62°C)Trocknen	3/22 g 120-1	180 0.77-1	12 8-12.3
Intensiv	Für stark ver-schmutztes Ge-schirr, wie z. B. Töpfe, Pfannen, Kasserollen, Auflaufformen und Geschirr mit angetrockneten Speiseresten.	Vorspülen (50°C), Spülen (65°C)3x Nach-spülen (55°C)Trocknen	3/22 g 160	1.15 16
Standard	Für normal ver-schmutztes Ge-schirr, wie z.B. Töpfe, Teller, Gläser, ange-schmutzte Pfannen. Tägliches Standardpro-gramm	Vorspülen (45°C)Spülen (55°C)2xNachspülen (65°C)Trocknen	3/22 g 175	1.0 12
Sparpro-gramm	Für leicht ver-schmutztes Ge-schirr, wie z.B. Teller, Schüsseln, Gläser leicht ange-schmutzte Pfannen.( IEC EN 50242)	Vorspülen (Spülen (50°C)Nach-spülen (65°C)Trocknen	25	g	170	0.75	8.5
1 Std.	Für leicht ver-schmutztes Ge-schirr	Vorspülen (50°C), Spülen (62°C)Nach-spülen (60°C)Trocknen	3/22 g	60	0.85	9.0
Kurz-spülprogramm	Für leicht ver-schmutztes Ge-schirr, wie z.B. Gläser, Kristall und Porzellan.	Spülen (40°C) 2xNach-spülen (45°C)	20g.	40	0.45	10

* Achtung bei diesem „Kurzspülprogramm ☐ „ erfolgt keine Trocknung

Hinweis

*EN50242: Das Programm mit dieser Kennung ist das Testprogramm. Die Informationen für den Vergleichbarkeitstest sind übereinstimmend mit dem EN 50242 wie folgt durchgeführt worden:

Standardgedecke : 10

Position: Oberkorb : Obere Räder auf den Schienen

Klarspüler Position: 6

Leistungsaufnahme im Aus Zustand: 0.49 W

Leistungsaufnahme im unausgeschalteten Zustand: 0.45 W

9.2 Beladen der Geschirrkörbe

Für optimale Spülergebnisse sollten Sie folgende Tipps zum Beladen beachten. Funktionen und äußere Erscheinung der Geschirr- u. Besteckkörbe sind je nach Modell unterschiedlich.

Achtung vor dem Beladen der Geschirrkörbe:

Zunächst die gröbsten Speisereste entfernen. Das Geschirr muss nicht erst unter laufendem Wasser abgespült werden. Das Geschirr wie folgt in den Geschirrspüler legen:

• Geschirrteile wie Tassen, Gläser, Töpfe/Pfannen usw. werden umgestülpt in den Geschirrkorb gelegt.
• Runde Geschirrteile oder solche mit Aussparungen sollten schräg eingelegt werden, damit das Wasser ablaufen kann.
• Sie müssen sicher gestapelt werden, damit sie nicht umkippen.
• Sie dürfen nicht die Sprüharme an der Drehung im Spülvorgang behindern.
• Sehr kleine Teile sollten nicht in den Geschirrspüler gegeben werden, da sie leicht aus dem Korb fallen können.

Besteckkorb

Hinweis:

Lange Besteckteile immer in die Mitte legen

Beladen des Oberkorbes

Der obere Geschirrkorb dient zum Einlegen empfindlicherer und leichterer Geschirrteile, wie z. B. Gläser, Kaffee- und Teetassen sowie Untertassen, Teller, kleine Schüsseln und flache Pfannen (sofern sie nicht zu schmutzig sind).

Legen Sie die Geschirrteile so ein, dass sie sich durch den Wasserstrahl nicht bewegen können.

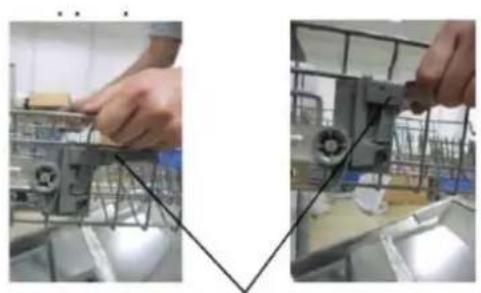

Einstellen des Oberkorbes

Falls erforderlich, kann die Höhe des Oberkorbs eingestellt werden, um Platz für größere Teile im Ober- oder Unterkorb zu schaffen. Der Oberkorb kann in der Höhe ver- stellt werden, indem die Räder auf verschiedene Höhen in die Schienen gestellt wer- den. Lange Teile, Servier- oder Salatbesteck und Messer sollten so eingelegt werden, dass sie die Drehung der Sprüharme nicht behindern. Die (Tassen-)Ablage kann je nach Bedarf zurückgeklappt werden.

Beladen des Unterkorbes

Wir empfehlen, dass Sie große Teile, die schwierig zu reinigen sind, in den unteren Geschirrkorb legen: Töpfe, Pfannen, Deckel, Servierplatten und Schüsseln, wie oben rechts gezeigt, einlegen.

Servierplatten und Deckel sollten auf der Seite eingelegt werden, damit sie die Drehung der Sprüharme nicht behindern.

Töpfe, Schüsseln, usw. müssen immer umgedreht eingelegt werden.

Tiefe Töpfe sollten schräg eingelegt werden, damit das Wasser heraus fließen kann.

Klappbare Ablagespitzen

Die Ablagespitzen im Unterkorb können zusammengeklappt werden, damit man auch größere Gegenstände und mehr Töpfe einlegen kann.

Manche Teile sind nicht Geschirrspüler geeignet.

Ungeeignet

• Besteck mit Holz-, Horn- oder Perlmuttgriffen
• Nicht hitzebeständige Plastikteile, ältere Bestecke mit geklebten, nicht temperaturbeständigen Teilen.
  • Geklebte Besteckteile oder Geschirr
  • Zinn- oder Kupferteile
• Bleikristallgläser, nicht rostfreie Stahlteile
• Holzbrettchen
• Teile aus Kunstfaser

Begrenzte Eignung

• Manche Glasarten können nach mehreren Spülvorgängen milchig werden.
• Silber und Aluminiumteile neigen zur Verfärbung während des Spülvorgangs.
• Kacheln oder glasierte Teile können nach häufigem Spülen glanzlos werden.

Hinweis

Keine Gegenstände in den Geschirrspüler geben, die mit Zigarettenasche, Kerzenwachs, Lack oder Farbe beschmutzt sind. Wenn Sie neues Geschirr kaufen, sollten Sie darauf achten, dass es Geschirrspüler geeignet ist.

Hinweis

Den Geschirrspüler nicht überfüllen. Er bietet Platz für 10 normale Maßgedecke. Bitte kein Geschirr einlegen, das nicht Geschirrspüler geeignet ist. Dies ist wichtig für einwandfreie Ergebnisse und für einen angemessenen Energieverbrauch.

Beladen von Besteck und Geschirr

Vor dem Beladen der Geschirrkörbe sollten Sie:

• Große Speisereste entfernen
• Eingebranntes Fett in Pfannen einweichen

Beim Beladen von Geschirr und Besteck bitte folgendes beachten:

• Geschirr und Besteck darf nicht die Drehung der Sprüharme behindern.
• Ausgehöhlte Gegenstände wie Tassen, Gläser, Pfannen, usw. mit der Öffnung nach unten einlegen, damit sich kein Wasser im Behältnis sammeln kann.
• Geschirr und Besteckteile dürfen nicht ineinander gesteckt, sondern übereinander aufgeschichtet werden.
• Um Glasschäden zu vermeiden, dürfen sich die Gläser nicht berühren
• Große Teile, die schwierig zu reinigen sind, in den Unterkorb legen.
• Der Oberkorb dient den etwas empfindlicheren und leichteren Geschirrteilen, wie z.B. Gläsern, Kaffee- und Teetassen.

VORSICHT

• Aufrecht eingesteckte Messer mit langen, spitzen Schneiden stellen eine potenzielle Gefahr dar!
• Lange und/oder scharfe Besteckteile, wie z.B. Tranchiermesser müssen waagerecht im Ober Korb eingelegt werden.

Schäden an Glas und anderen Geschirrteilen

Mögliche Ursache:

• Glastyp oder Herstellungsprozess.
- Chemische Zusammensetzung des Spülmittels.
- Wassertemperatur und Dauer des Spülprogramms.

Vorgeschlagene Lösung:

• Verwenden Sie nur Glas oder Porzellan mit der Kennzeichnung "Spülmaschinenfest".
• Verwenden Sie für empfindliches Geschirr ein mildes Reinigungsmittel. Falls erforderlich, fragen Sie beim Hersteller des Reinigungsmittels nach weiteren Informationen.
• Wählen Sie ein Programm mit niedriger Temperatur.
• Zum Vorbeugen von Schäden, Glas und Besteck sofort nach Beendigung des Programms aus dem Geschirrspüler nehmen.

10 Gerät einschalten

10.1 Starten eines Spülprogramms

• Den unteren und oberen Geschirrkorb herausziehen, mit Geschirr beladen und wieder zurückschieben. Es wird empfohlen, dass zunächst der untere und dann erst der obere Geschirrkorb beladen werden (siehe Abschnitt „Beladen des Geschirrspülers“.
• Spülmittel einfüllen (siehe auch Abschnitte zu Wasserenthärter, Klarspüler, Spülmittel).
• Wasserzufuhr voll aufdrehen.
• Tür schließen, EIN/AUS-Taste drücken und das Kontrolllämpchen EIN/AUS leuchtet. Taste "Prog." drücken, um ein "Spülprogramm" zu wählen (siehe Abschnitt "Liste der Programme".)

Hinweis: Beim einwandfreien Schließen der Tür ist ein Klickgeräusch zu vernehmen.

- Nach Programmende können Sie die Tür öffnen und dann das Gerät über die Taste Ein/Aus abschalten und den Wasserhahn zudrehen.

10.2 Programm ändern

Voraussetzung: Wenn Sie das Programm ändern wollen und das Wasser schon vollständig eingelaufen ist, oder das Waschmittel schon eingeflossen ist, müssen Sie den Vorgang ganz neu starten. In diesem Fall muss erneut Spülmittel eingefüllt werden (siehe Abschnitt "Geschirrspülmittel einfüllen").

• Tür öffnen, die Programmtaste drei Sekunden lang gedrückt halten, das Gerät wird in den Standby Modus geschaltet und dann kann das Programm geändert werden.
• Anschließend die Tür schließen und den Spülvorgang starten.

Hinweis: Wenn Sie die Tür während des Programmablaufs öffnen, wird der Vorgang unterbrochen. Die Programmanzeige blinkt nicht mehr und es ertönt minütlich ein Signal, bis die Gerätetür geschlossen wird und das Programm setz d nach 10 Sekunden sein Programm fort.

10.3 Vergessen ein Geschirrteil einzulegen

Ein vergessenes Geschirrteil kann eingelegt werden, solange sich der Spülmittelbehälter noch nicht geöffnet hat.

• Öffnen Sie die Tür ein wenig, um den Spülvorgang zu stoppen.
• Wenn sich die Sprüharme nicht mehr bewegen, können Sie die Tür vollständig öffnen.
• Legen Sie die vergessenen Geschirrteile ein.
• Schließen Sie die Tür und der Geschirrspüler setzt nach 10 Sekunden sein Programm fort.

10.4 Spülprogrammende

Am Ende eines Spülprogramms blinkt die Zeitanzeige 8 Sekunden lang und es ertönt ein akustisches Signal

Geschirrspüler ausschalten

Die Kontrollleuchte ist eingeschaltet, blinkt aber nicht: nur in diesem Fall ist das Programm beendet.

• Geschirrspüler mit der Taste EIN/AUS ausschalten.
• Wasserhahn zudrehen und Tür des Geschirrspülers öffnen.
• Warten Sie ein paar Minuten mit dem Entladen des Geschirrspülers, da die Teile noch sehr heiß sind. Sie trocknen nach.

WARNUNG

Bitte die Tür zum Ausräumen des Geschirrs 15-20 Minuten nach dem akustischen Signal (Programmende) ganz öffnen und nicht angelehnt stehen lassen. Eventuell noch entweichender Wasserdampf könnte empfindliche Arbeitsplatten beschädigen.

Geschirrspüler ausräumen

Räumen Sie zuerst den Unterkorb, dann den Oberkorb.

So vermeiden Sie, dass Wassertropfen vom Oberkorb auf das Geschirr im Unterkorb fallen.

VORSICHT

Nach einem Spülprogramm müssen Sie 20 Minuten warten, damit die Heiz-elemente abkühlen, bevor Sie das Innere reinigen, ansonsten könnten Sie sich verbrennen.

11 Wartung und Pflege

Das Gerät regelmäßig kontrollieren und warten.

Um Ablagerungen und Kalkrückstände zu vermeiden, das Gerät regelmäßig auf höchster Temperaturstufe laufen lassen.

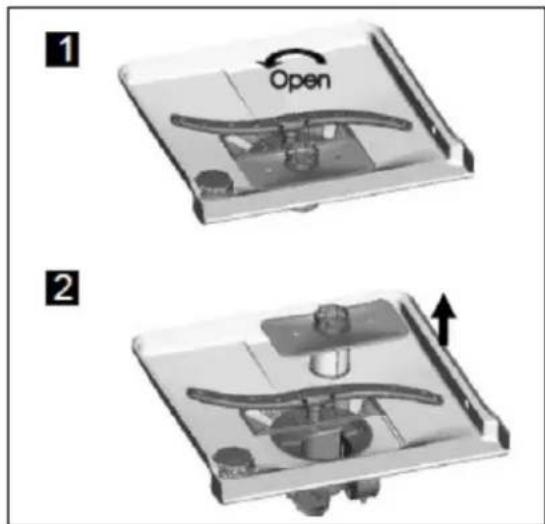

Zum Reinigen des Grob- und Feinfilters eine Reinigungsbürste verwenden. Anschließend die Filterteile wie in der Abbildung links gezeigt reinigen und wieder einbauen. Dabei den Filteraufbau in seine Auflage positionieren und nach unten drücken.

Der Geschirrspüler darf niemals ohne Filter benutzt werden. Unsachgemäßer Aus- tausch der Filter kann zur verminderten Leistung des Gerätes und zur Beschädigung von Geschirr und anderen Teilen führen.

Die Wasserpumpe und das Siebsystem sind leicht zugänglich und in der Bodenwanne eingelassen. Das Siebsystem besteht aus drei Teilen: das Hauptsieb, das Grobsieb

und das Feinsieb.

1. Hauptsieb: Speise- und Schmutzteilchen werden in diesem Sieb gesammelt und von einem Spezialstrahl auf dem unteren Sprüharm nach unten durch den Wasserablauf ausgespült.

2. Grobsieb: Größere Teile, wie z.B. Knochen- oder Glassplitter, die den Ablauf verstopfen könnten, werden im Grobsieb gesammelt. Wenn Sie die Laschen an der Oberseite dieses Siebs leicht andrücken, können Sie den Schmutz entfernen.

3. Feinsieb: Dieses Sieb sammelt Schmutz und Speisereste im Sammelbehälter und verhindert deren erneute Ablagerung auf dem Geschirr während des Spülprogramms. Kontrollieren Sie nach jedem Spülvorgang die Siebe und überzeugen Sie sich, dass diese nicht verstopft sind.

Wenn Sie den Siebzylinder (Sieb in Zylinderform) aufschrauben, können Sie das gesamte Siebsystem herausnehmen. Entfernen Sie die vorhandenen Speisereste und reinigen Sie die Siebe unter fließendem Wasser.

Schritt 1 und 2: Drehen Sie den Siebzylinder gegen den Uhrzeigersinn und heben Sie das Sieb ab.

Zum Wiedereinbau des Siebsystems verfahren Sie in umgekehrter Reihenfolge.

WICHTIG

Niemals den Geschirrspüler ohne eingesetzte Filter laufen lassen. Beim Reinigen der Filter darauf achten, dass sie nicht angestoßen werden, ansonsten könnten die Filter verformt werden und die Leistung des Geschirrspülers beeinträchtigt werden.

WICHTIG

Niemals Sprühreiniger zum Reinigen der Türumrandung verwenden, sonst könnten Verriegelung und elektrische Elemente beschädigt werden. Auf gar keinen Fall reibende Mittel oder bestimmte Papiertücher verwenden, welche die Edelstahlfläche zerkratzen oder Flecken hinterlassen können.

11.1 Reinigung des Geschirrspülers

• Das Bedienfeld kann mit einem angefeuchteten Tuch gereinigt werden. Zum Säubern des Gehäuses, ein geeignetes Reinigungsmittel verwenden.
• Niemals scharfe Gegenstände, Scheuerschwämme oder aggressive Reiniger benutzen.
• Nach jedem Spülvorgang die Wasserzufuhr zudrehen und die Tür leicht geöffnet lassen, damit Feuchtigkeit und Gerüche einweichen können.
• Keine Lösungsmittel oder reibenden Reinigungsmittel zum Reinigen des Gehäuses oder der Gummiteile des Geschirrspülers benützen. Verwenden Sie lieber ein leicht mit Seifenwasser angefeuchtetes Tuch. Zum Entfernen von Flecken oder Schmutz im Inneren des Gerätes, ein mit Wasser und etwas weissem Essig angefeuchtetes Tuch oder ein speziell für Geschirrspüler geeignetes Reinigungsmittel verwenden.
• Vor längerer Nichtbenutzung, beispielsweise während der Ferien, sollten Sie einen Spülvorgang mit leerem Geschirrspüler laufen lassen, dann den Stecker aus der Steckdose ziehen und die Tür des Gerätes leicht geöffnet lassen. Dadurch halten die Dichtungen länger und es bilden sich keine unangenehmen Gerüche.

Reinigen der Tür

Zum Reinigen der Türumrandung ein weiches Tuch verwenden. Zum Verhindern, dass Wasser in die Türverriegelung und die elektrischen Elemente eindringt, niemals Sprühreiniger oder ähnliches verwenden.

Reinigen der Sprüharme

Die Sprüharme müssen regelmäßig von Kalkablagerungen gereinigt werden, sonst können die Düsen und Lager der Sprüharme verstopfen. Zum Entfernen des Sprüharms, die Mutter nach rechts drehen, um die Unterlegscheibe auf dem Arm herauszunehmen und dann den Sprüharm selbst entfernen. Die Arme in warmem Seifenwasser reinigen und mit einer weichen Bürste die Düsen säubern. Danach alles gut unter laufendem Wasser abspülen.

11.2 Schutz vor Einfrieren

Wenn Ihr Geschirrspüler im Winter an einem unbeheizten Ort steht, dann sollten Sie den Kundendienst um Folgendes bitten:

• Abklemmen der Stromzufuhr zum Geschirrspüler.
• Zudrehen der Wasserversorgung und Abklemmen des Zufuhrschlauchs vom Einlassventil.
• Wasser aus dem Zufuhrschlauch und dem Einlassventil auslaufen lassen. (Einen Topf zum Auffangen des Wassers unterstellen)
• Den Zufuhrschlauch wieder am Einlassventil anschließen.
• Den Filter in der Bodenwanne entfernen und mit einem Schwamm das Wasser im Gummiring aufsaugen.

Nach der Installation die Anleitungen bitte gut aufbewahren!

12 Bevor Sie den Kundendienst anrufen...

Tipps zur Fehlerbehebung

Bitte lesen Sie hierzu die Tabelle auf den nächsten Seiten, bevor Sie den Kunden-dienst anrufen.

Fehler	Mögliche Ursache	Fehlerbeseitigung
Geschirrspüler funktioniert nicht	Sicherung durchgebrannt oder Sicherungstrennschalter aktiviert.	Sicherung auswechseln oder Siche-rungstrennschalter wieder zurückstellen. Eventuell ein anderes Gerät entfernen, das mit demselben Kreislauf verbunden ist.
	Strom ist nicht eingeschaltet.	Darauf achten, dass der Geschirrspüler eingeschaltet und die Tür richtig geschlossen ist. Prüfen, ob das Netzkabel richtig mit der Steckdose verbunden ist.
	Niedriger Wasserdruck Prüfen, ob die Wasserzufuhr richtig an-geschlossen und der Wasserhahn aufgedreht ist.
Geräusche	Geräusche während des Spülgangs sind normal.	Diese Geräusche entstehen durch das sanfte Entfernen von Speiseresten und dem Öffnen des Spülmittelbehälters.
	Motorgeräusche	Der Geschirrspüler wurde nicht mässig benutzt. Wenn er nicht oft be-nutzt wird, sollte er trotzdem einmal pro Woche eingeschaltet werden, damit die Pumpe Wasser ein- und auspumpt und die Dichtungen feucht gehalten werden.
	Geschirr oder Besteck nicht richtig angeordnet oder es ist ein Teil durch den Besteckkorb gefallen.	Darauf achten, dass alles richtig im Geschirr- oder Besteckkorb angeordnet ist.
Schaumbildung	Ungeeignetes Spülmittel.	In diesem Fall den Geschirrspüler öffnen und den Schaum verdampfen lassen. Ca. 4 Liter kaltes Wasser hinein geben. Den Geschirrspüler schliessen, das Wasser durch Drehen des Wahlschalters auf einen Entleerungszyklus auslau-fen lassen. Falls erforderlich den Vorgang wiederholen. Nur Spülmittel für Geschirrspüler verwenden, um Schaumbildung zu vermeiden.
	Verschütteter Klarspüler.	Verschütteten Klarspüler immer sofort abwischen.
Fleckiger Innenraum	Wahrscheinlich wurde ein Spülmittel mit Farbstoff verwendet.	Darauf achten, dass das verwendete Spülmittel keinen Farbstoff enthält.
Geschirr wird nicht richtig trocken	Klarspülbehälter ist leer.	Darauf achten, dass der Klarspülbehälter immer gefüllt ist.
Spülgut nicht richtig sauber	Falsches Spülprogramm	Stärkeres Spülprogramm wählen.
	Geschirr nicht richtig angeordnet.	Darauf achten, dass der Spülmittelbehälter und die Sprüharme nicht durch grosse Geschirrteile behindert werden.
Flecken und Streifen auf Glas und Besteck.	1. Extrem hartes Wasser.2. Niedrige Einlasstemperatur.3. Geschirrspüler überladen.4. Falsches Beladen5. Altes oder feuchtes Spülmittelpulver.6. Leerer Klarspülbehälter.7. Falsche Dosierung des Reinigungsmittels.	Zum Entfernen von Flecken auf Glas: 1. alle Metallteile aus dem Geschirrspüler nehmen.2. Kein Spülmittel zufügen.3. Das längste Spülprogramm einstellen.4. Den Geschirrspüler starten und ca. 18. bis 22 Minuten laufen lassen, dann befindet er sich im Hauptprogramm.5. Tür öffnen, 2 Tassen weissen Essig auf den Boden des Geschirrspülers geben.6. Tür schliessen und Geschirrspüler das Programm beenden lassen. Falls die Lösung mit dem Essig nicht erfolgreich war: wie o.a. wiederholen, aber anstelle des Essigs 14 Tasse (60ml) Zitronensäurekristalle nehmen.
Glas ist blind Kombination aus weichem Wasser und zu viel Spülmittel		Bei weichem Wasser weniger Spülmittel verwenden und das kürzeste Programm einstellen.
Gelber oder brauner Film auf den Innenflächen	Tee- oder Kaffeeflecken	Mit einer Lösung aus 12 Tasse Bleiche und 3 Tassen warmen Wasser versuchen die Flecken mit der Hand zu entfernen.Vorsicht:Nach einem Spülprogramm müssen Sie 20 Minuten warten, damit die Heizelemente abkühlen, bevor Sie das Innere reinigen, ansonsten könnten Sie sich verbrennen.
	Eisenablagerungen im Wasser können zu einer Schmierschicht führen	Bitte rufen Sie einen Hersteller von Wasserenthärtern an und fragen Sie nach einem Spezialfilter.
Fehler Mögliche	Ursache Fehlerbeseitigung
Weisser Film auf den Innenflächen	Kalk- und Mineralab-lagerungen	Zum Säubern, den Geschirrspüler innen mit einem mit Wasser und Spülmittel für Geschirrspüler angefeuchteten Schwamm reinigen. Hierzu Gummihandschuhe tragen. Niemals ein anderes Spülmittel als speziell für Geschirrspüler hergestellte be-nutzen, sonst besteht die Gefahr von Schaumbildung.
Der Spülmittel-behälter öffnet sich nicht.	Der Zeiger steht auf OFF (Aus)	Den Zeiger auf ON (Ein) stellen und die Türverriegelung nach links schieben.
Spülmittelreste im Behälter.	Geschirr hat den Spülmittelbehälter behindert	Geschirr neu anordnen.
Dampf	Normale nung	E Während des Trockenvorgangs und dem Abpumpen des Wassers kommt immer et-was Dampf aus dem Spalt unter der Tür.
Schwarze oder graue Flecken auf dem Geschirr	Aluminiumteile wurden am Geschirr ge-rieben.	Mit einem sanft reibenden Reinigungsmittel versuchen, diese Flecken zu entfernen.
Wasserreste auf dem Boden des Geschirrspülers.	Dies ist völlig normal.	Rund um den Auslass am Geschirrspü-lerboden bleibt immer etwas sauberes Wasser übrig und sorgt für die Schmierung der Dichtung.
Geschirrspüler tropft	Zu viel Spülmittel oder Klarspüler. Geschirrspüler war nicht nivelliert.	Niemals den Spülmittel- oder Klarspüler-behälter überfüllen. Übergelaufener Klar-spüler kann zum Schäumen und Überflu-ten führen. Überschüsse mit einem feuch-ten Tuch abwischen.Darauf achten, dass der Geschirrspüler gerade steht.

13 Fehlermeldungen

Codes	Bedeutung		Mögliche Ursache
E1	Längere	Einlassdauer Wasserhahn ist nicht der Wasserdruck ist zu gering Wasseranschlusshahn (WAS) ist verkalkt. Bitte einen Installateur zur Prüfung beauftragen.(Kundendiensteinsatz ist in diesem Fall kostenpflichtig)
E4 Überflutung	Zu viel Wasser eingelassen
E8 Wassereinlaufventil ist defekt Wassereinlaufventil ist gebrochen

14 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.

Zuständige Kundendienstadresse:

DEUTSCHLAND, ÖSTERREICH und SCHWEIZ

EGS GmbH

Dieselstrasse 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: 0180 500 39 33

Kundentelefon für Österreich: 0820 200 170

(aus dem deutschen/österreichischen Festnetz 0.14 Euro/min, Mobilnetz abweichend, anbieterabhängig)

Kundentelefon für die Schweiz: [phone]

Telefax: [phone]

E-Mail: [e-mail]

Internet: www.egs-gmbh.de

Geben Sie beim Anruf folgende Angaben:

die Gerätenummer, Versionsnummer und Batch-Nr., (auf Typenschild an der Gerätetür)

die vollständige Anschrift und Telefon- Nr.,

die Fehlerbeschreibung.

15 Allgemeine Garantiebedingungen

Garantiebedingungen

Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl. Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst, siehe Kapitel 14 Zuständige Kundendienstadresse.

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen

16 Technische Daten

Modell	EGSP9025
Höhe [mm]	815
Breite [mm]	448
Tiefe (mit Anschlüssen) [mm]	570
Leistungsaufnahme [W]	1930
Netzspannung/Frequenz [V/Hz]	220-240 / 50
Absicherung [A]	10
Zulauftemperatur max. [C°]	60
Ablaufhöhe max. [mm]	1000
Wasserdruck (Fliessdruck)	0.4-10bar=0.04-1 MPa
Aquastopp	Ja

*Technische Änderungen vorbehalten.

Weitere Produktdaten finden Sie am Ende der Bedienungsanleitung im EU-Produktdatenblatt.

17 CE-Konformitätserklärung

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2004/108/EG

und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2006/95/EG festgelegt sind.

Dieses Gerät ist mit dem CE-Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten.

18 Produktdatenblatt für Geschirrspüler

Delegierte Verordnung (EU) 1059/2010

Marke		Exquisit
Modell		EGSP 9025
Nennkapazität in Standardgedecken		10
Energieeffizienzklasse 1)		A++
Jährlicher Energieverbrauch 2)	kW/Jahr	211
Energieverbrauch des Standardreinigungszyklus	kW/h	0.75
Leistungsaufnahme im Aus Zustand	W	0.45
Leistungsaufnahme im unausgeschalteten Zustand	W	0.49
Jährlicher Wasserverbrauch 3)	l/Jahr	2380
Trocknungseffizienzklasse 4)		A
Standardprogramm 5)		Eco
Programmdauer	Min	170
Luftschallemissionen	dB(A) re1pW	45
Bauart		Einbaugerät

1) A+++ (höchste Effizienz) bis D (geringste Effizienz)
2) Jährlicher Energieverbrauch auf der Grundlage von 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung des Geräts ab.
3) Jährlicher Wasserverbrauch auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts ab.
4) A (höchste Effizienz) bis G (geringste Effizienz)
5) Standardprogramm auf das sich die Informationen auf dem Etikett und im Datenblatt beziehen. Dieses Programm ist zur Reinigung normal verschmutzten Geschirrs geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten.
