Produkttyp	Kompakte Waschmaschine
Modell	XPB10-01
Marke	Superior
Fassungsvermögen	3,5 kg
Abmessungen (B x T x H)	42 x 40 x 70 cm
Gewicht	12 kg
Stromversorgung	220-240 V, 50 Hz
Leistung	300 W
Wasserverbrauch pro Zyklus	45 L
Schleuderdrehzahl	800 U/min
Programme	Normal, Feinwäsche, Schnell, Spülen, Schleudern
Temperaturstufen	Kalt, 30°C, 40°C, 60°C
Sicherheitsfunktionen	Kindersicherung, Überlaufschutz, Unwuchtkontrolle
Trommelmaterial	Edelstahl
Gehäusematerial	Kunststoff
Wartung	Flusensieb reinigen, Zulauffilter prüfen
Ersatzteile	Zulaufschlauch, Ablaufschlauch, Türdichtung
Energieeffizienzklasse	A+
Geräuschentwicklung (Waschen)	58 dB(A)
Geräuschentwicklung (Schleudern)	72 dB(A)
Zubehör im Lieferumfang	Zulaufschlauch, Ablaufschlauch, Bedienungsanleitung

Häufig gestellte Fragen - XPB10-01 Superior

Wie installiere ich die Waschmaschine Superior XPB10-01?

Stellen Sie das Gerät auf eine ebene, feste Fläche. Schließen Sie den Zulaufschlauch an einen Wasserhahn mit 3/4-Zoll-Gewinde an. Führen Sie den Ablaufschlauch in einen Abfluss oder Waschbecken. Stecken Sie das Netzkabel in eine geerdete Steckdose.

Welches Waschmittel soll ich verwenden?

Verwenden Sie für die XPB10-01 ein Niedrigschaum-Waschmittel, das für Frontlader geeignet ist. Beachten Sie die Dosierempfehlung auf der Verpackung.

Wie reinige ich das Flusensieb?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drehen Sie das Flusensieb an der Vorderseite gegen den Uhrzeigersinn heraus. Entfernen Sie Flusen und spülen Sie es unter fließendem Wasser ab. Setzen Sie es wieder ein.

Was tun, wenn die Maschine nicht startet?

Prüfen Sie zunächst, ob das Gerät eingesteckt ist und ob die Tür richtig geschlossen ist. Stellen Sie sicher, dass der Wasserhahn geöffnet ist und der Ablaufschlauch nicht geknickt ist.

Kann ich die Schleuderdrehzahl ändern?

Ja, Sie können die Schleuderdrehzahl über den Programm-Wahlschalter oder eine separate Taste einstellen. Die maximale Drehzahl beträgt 800 U/min.

Wie vermeide ich Unwucht beim Schleudern?

Verteilen Sie die Wäsche gleichmäßig in der Trommel und überladen Sie die Maschine nicht. Mischen Sie schwere und leichte Teile.

Ist die Kindersicherung aktiviert?

Die Kindersicherung verhindert unbeabsichtigte Bedienung. Drücken Sie die entsprechende Taste für 3 Sekunden, um sie zu aktivieren oder zu deaktivieren.

Wie reinige ich die Waschmittelschublade?

Ziehen Sie die Schublade heraus und spülen Sie sie mit warmem Wasser ab. Verwenden Sie eine alte Zahnbürste, um Ablagerungen zu entfernen. Trocknen Sie sie vor dem Wiedereinsetzen.

Welche Fehlercodes gibt es und was bedeuten sie?

Häufige Fehler: E1 (Wasserzulaufproblem), E2 (Wasserablaufproblem), E3 (Tür offen). Im Fehlerfall schalten Sie das Gerät aus und ziehen Sie den Netzstecker, dann wenden Sie sich an den Kundendienst.

Kann ich das Gerät an ein Verlängerungskabel anschließen?

Nein, verwenden Sie kein Verlängerungskabel. Schließen Sie die Maschine direkt an eine ordnungsgemäß installierte Steckdose mit Schutzkontakt an.

BEDIENUNGSANLEITUNG XPB10-01 Superior

WICHTIGE SICHERHEITSHINWEISE 5
GERÄTEÜBERSICHT 6
INBETRIEBNAHME 7
REINIGUNG UND PFLEGE 8
TECHNISCHE DATEN 9
ENTSORGUNGSHINWEISE 9
SERVICE / GARANTIE 9

Bei der Benutzung elektrischer Geräte sind grundlegende Sicherheitshinweise zu beachten. Um die Gefahr von Verbrennungen, Stromschlägen, Bränden, und/oder Personenschäden zu vermeiden, lesen Sie bitte vor der Inbetriebnahme des Gerätes diese Bedienungsanweisung aufmerksam durch und beachten Sie beim Gebrauch des Gerätes alle Hinweise.

Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch sorgfältig auf.

Bei Weitergabe des Gerätes an Dritte, geben Sie bitte auch diese Bedienungsanleitung mit.

WICHTIGE SICHERHEITSHINWEISE

D

WICHTIGE SICHERHEITSHINWEISE

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Verwenden Sie keine Tischsteckdosenleiste oder Verlängerungskabel.
  • Die auf dem Typenschild des Gerätes angegebene Spannung muss mit der Spannung Ihres Stromnetzes übereinstimmen.
• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.
• Halten Sie das Netzkabel fern von heißen Flächen, offenen Flammen, sowie von scharfen Kanten.
• Berühren Sie das Gerät, das Netzkabel und den Netzstecker niemals mit feuchten oder nassen Händen.
• Tauchen Sie das Gerät, das Netzkabel und den Netzstecker niemals in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr durch Stromschlag!
• Wenn Sie den Netzstecker ziehen, ziehen Sie immer am Stecker und niemals am Kabel.
• Verwenden Sie das Gerät nicht im Freien.
• Verwenden Sie das Gerät nur mit dem dazugehörigen Zubehör.
• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
• Ziehen Sie vor der Reinigung immer den Netzstecker aus der Steckdose, warten Sie, bis das Gerät vollständig zum Stillstand gekommen und vollständig entleer ist.
• Kinder erkennen nicht die Gefahren, die beim Umgang mit Elektrogeräten entstehen können. Halten Sie Kinder vom Gerät fern. Seien Sie beim Gebrauch des Gerätes bitte besonders aufmerksam, wenn Kinder in der Nähe sind!
• Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. Erstickungsgefahr!
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.

• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben. Versuchen Sie nicht das Gerät selbst zu reparieren.

• Reparaturen dürfen nur durch qualifiziertes Fachpersonal durchgeführt werden.

• Tragen Sie das Gerät nur an den seitlich angebrachten Tragegriffen (10).
• Die Waschmaschine ist ausschließlich zum Waschen von Textilien bestimmt, welche vom Textilhersteller mit einer Pflegekennzeichnung ausgestattet und laut dieser auch als waschbar ausgewiesen sind.
• Das Gewicht der zu waschenden Textilen sollte nicht mehr als 1 kg betragen. Andernfalls könnte das Gerät beschädigt und die Reinigung beeinträchtigt werden
• Sollte während des Betriebes oder des Füllvorganges Wasser aus dem Waschbehälter austreten, so ziehen Sie sofort den Netzstecker aus der Steckdose und lassen Sie das Wasser abfließen. Das Gerät darf erst dann wieder in Betrieb genommen werden, wenn sichergestellt ist, dass kein Wasser mehr aus dem Behälter ausläuft. Lassen Sie das Gerät gegebenenfalls durch einen Fachmann reparieren.
• Sollte der Deckel trotzdem während des Betriebs geöffnet werden, stoppt der Rotor (14) automatisch. Wird der Deckel wieder geschlossen, so läuft der Rotor weiter.
• Stellen Sie die Waschmaschine auf einer geraden, ebenen und wasserbeständigen Fläche auf.
• Stellen Sie sicher, dass das austretende Wasser aus dem Abflussschlauch in einen geeigneten Behälter (> 20 Liter) oder Bodenablauf (Gully) fließt. Überschwemmungsgefahr!
• Nach dem Gebrauch und bei längerer Abwesenheit, unterbrechen Sie den Wasserzulauf, entfernen Sie den Wasserzulaufschlauch vom Wasseranschluss und achten Sie darauf, dass die Maschine vollständig entleert ist.
• Vergewissern Sie sich vor dem Einschalten, dass der Wasserzulaufschlauch sicher mit der Maschine (4) und dem Wasserzulauf verbunden ist.
• Achten Sie vorm Waschen darauf, dass sich keine Fremdkörper (z.B. Taschentücher, Büroklammern, Geldmünzen, etc.) mehr in den Kleidungsstücken befinden. Fremdkörper können Geräteteile und Kleidungsstücke beschädigen.

WICHTIGE SICHERHEITSHINWEISE / GERÄTEÜBERSICHT

D

• Verwenden Sie nur handelsübliche Reinigungsmittel und Färbemittel (niemals lösemittelhaltige/chemische Reinigungsmittel wie z.B. Waschbenzin).
• Sortieren Sie vor dem Waschen Ihre Kleidungsstücke nach Farben und den in den Pflegeetiketten angegebenen Symbolen/Hinweisen.
• Bedenken Sie, dass dunkle Textilien bei den ersten Waschgängen „ausbluten“ können. Damit es zu keinen Verfärbungen kommt, waschen Sie helle und dunkle Sachen getrennt.
• Verwenden Sie das Gerät und sein Zubehör ausschließlich für den dafür vorgesehenen Verwendungszweck. Das Gerät ist nur für den Gebrauch in Privathaushalten und nicht für den gewerblichen Einsatz geeignet.

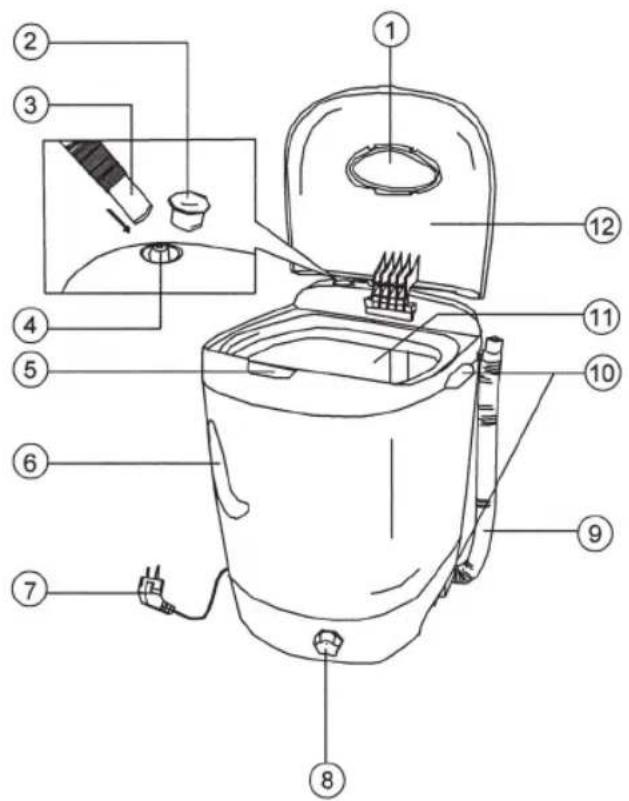

GERÄTEÜBERSICHT

(1) Sichtfenster
(2) Abdeckkappe (Wasserzulauf)
(3) Wasserzulaufschlauch
(4) Anschluss Wasserzulauf
(5) Deckelentriegelung
(6) Füllstandsanzeige L-M-H
(7) Netzkabel mit Netzstecker
(8) Ein-/Ausschalter / Zeitdrehregler
(9) Ablaufschlauch
(10) Tragegriff
(11) Waschbehälter
(12) Deckel

(13) Ablaufsieb

(14) Rotor

INBETRIEBNAHME / WASCHVORGANG

D

INBETRIEBNAHME

Wichtiger Hinweis:

Wir empfehlen, das Gerät vor dem

Erstgebrauch gründlich zu reinigen, um evtl.

Produktionsrückstände zu entfernen.

WASCHVORGANG

1. Wollene Kleidung sollte umgestülpt werden.
2. Empfindliche Kleidung sollte in einem Waschnetz gewaschen werden.
3. Stark verschmutzte Kleidung und Kleidungsstücke die abfärben könnten müssen getrennt von anderen Kleidern gewaschen werden.

4. Verbinden Sie den Wasserzulaufschlauch (3) mit einem Kaltwasserhahn. Das andere Ende (mit dem Gummistopfen) stecken Sie auf den Anschluss des Wasserzulaufes (4) auf. Der Ablaufschlauch (9) muss an der seitlichen Halterung am Gerät eingehängt werden. Bemerkung: Die Waschmaschine kann auch ohne Wasserzulaufschlauch benutzt werden, d.h. Sie füllen Wasser mit einem Gefäß in den Waschbehälter ein. Beachten Sie dabei aber, dass Sie die Abdeckkappe (2) auf den Anschluss des Wasserzulaufes stecken müssen.

5. Öffnen Sie den Deckel (12), dazu die Deckelentriegelung (5) nach unten drücken, und geben Sie Ihre Kleidung in den Waschbehälter (11).

6. Geben Sie anhand der nachfolgenden Tabelle die richtige Menge Waschmittel in den Waschbehälter.
7. Öffnen Sie den Wasserhahn und lassen Wasser einströmen. Es kann zusätzlich auch Warmwasser beigemischt werden, wobei aber die Waschwassertemperatur 55°C nicht überschreiten darf. Schließen Sie anschließend wieder den Wasserhahn.
   Die Maximalmarkierung H der Füllstandsanzeige (6) darf nicht überschritten werden. Wählen Sie die Wassermenge anhand der untenstehenden Tabelle.

Kleidung (kg) Wasserstand (l) Konzentriertes Normales Bemerkung Waschmittel (g) Waschmittel (g)
0,7 - 1,0 H (~ 13l)	10 g	15 g		Schwachschäumende Waschmittel benutzen, um Überlaufen zu verhindern.
0,3 - 0,7	M (~ 10l)	8 g	12 g
< 0,3	L (~ 7l)	6g	9 g

1. Schließen Sie den Deckel.
2. Verbinden Sie den Netzstecker (7) mit einer entsprechenden Steckdose.
3. Stellen Sie die Waschzeit mit dem Zeitdrehregler (8) ein. Es lässt sich eine Waschzeit von 0 – 15 Minuten einstellen. Das Gerät schaltet sich mit der Einstellung der Waschzeit ein. Je nach Verschmutzungsgrad und Kleidermenge müssen Sie eine längere/ kürzere Waschzeit wählen. Drehen Sie dazu

den Zeitregler im Uhrzeigersinn. Während sich die Maschine in Betrieb befindet ertönt ein Tickgeräusch von der Zeitreglereinheit. Durch das Sichtfenster (1) kann der Waschvorgang beobachtet werden.

WASCHVORGANG / REINIGUNG UND PFLEGE

D

1. Ist die Zeit abgelaufen und das Gerät ausgeschaltet, so ziehen Sie den Netzstecker aus der Steckdose und legen Sie den Ablaufschlauch in einen entsprechenden Ablauf und lassen das Waschwasser vollständig abfließen. Beachten Sie, dass der ganze Schlauch niedriger liegen muss als der Boden der Waschmaschine.

2. Um Reste des Waschmittels zu entfernen, lassen Sie frisches Wasser in den Waschbehälter einströmen und spülen Sie die Kleidung mit klarem Wasser aus.

3. Nach dem Klarspülen und Entfernen des Wassers, entnehmen Sie die Kleider und hängen diese entsprechend auf.

REINIGUNG UND PFLEGE

• Beachten Sie dazu bitte unbedingt auch die angegebenen Sicherheitshinweise.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen.
• Entfernen Sie Schmutz vom Ablaufsieb (13). Spülen Sie wenn nötig den Ablaufschlauch mit Wasser durch.
• Reiben Sie die Außenflächen des Gerätes mit einem weichen Tuch ab.
• Reinigen Sie den Waschbehälter mit einem feuchten Tuch. Entfernen Sie jegliche Schmutzflecken.
• Wenn Sie Färbemittel benutzt haben, sollten Sie die Rückstände von den Farbmitteln sofort entfernt werden.
• Tauchen Sie das Gerät nicht in Wasser oder in andere Flüssigkeiten!
• Verwenden Sie zur Reinigung keine Lösungsmittel, Benzin, Dampfreiniger, Scheuerschwämme, Scheuerpulver oder andere aggressiven Reinigungsmittel.
• Das Netzkabel kann zur Aufbewahrung am Kabelaufhänger an der Geräterückseite aufgewickelt werden.
  • Die Waschmaschine sollte in trockener, vor Feuchtigkeit und direkter Sonneneinstrahlung geschützter Umgebung aufbewahrt werden.
• Halten Sie den Aufbewahrungsort gut belüftet und lassen den Deckel der Waschmaschine offen stehen.

TECHNISCHE DATEN / ENTSORGUNGSHINWEISE / SERVICE / GARANTIE

D

TECHNISCHE DATEN

MODELL: XPB10-01
Netzspannung: AC 230V; 50 Hz
Schutzgrad IP24
Nennleistung: 135 Watt
Waschkapazität: 1,0 kg
Gewicht: 5,0 kg
Abmessungen: 340 x 300 x 450 mm

ENTSORGUNGSHINWEISE

• Elektroaltgeräte gehören nicht in den Hausmüll. Der Gesetzgeber schreibt vor, dass Altgeräte bei den öffentlichen Sammelstellen der Gemeinden oder über die Sperrmüllsammlung entsorgt werden müssen.
• Nur so ist sichergestellt, dass Altgeräte fachgerecht entsorgt und verwertet werden.

SERVICE / GARANTIE

Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum. Für den Nachweis des Kaufdatums bitte unbedingt den Kaufbeleg aufbewahren.

Die Garantie gilt für Geräte, die innerhalb Deutschlands gekauft wurden. Sie deckt Defekte und Fehlfunktionen, die innerhalb der Garantiezeit bei normaler Nutzung auftreten und auf Material- oder Verarbeitungsfehler zurückzuführen sind.

Im Garantiefall entstehen Ihnen für die Durchführung der Reparatur keine Kosten.

Die Garantie erlischt bei Beschädigung, Veränderungen oder zweckwidriger Verwendung des Geräts, sofern diese außerhalb des Verantwortungsbereichs des Garantiegebers liegen. Das gilt insbesondere in folgenden Fällen:

• Eingriff in das Gerät durch nicht autorisierte Personen.
• Veränderungen an oder innerhalb des Gerätes, Entfernung oder Unkenntlichmachung der Seriennummer, Entfernung oder Veränderung des Gerätesiegels.
• Bei Schäden, die auf Stöße, Stürze oder äußere Einwirkung zurückzuführen sind.
• Bei Schäden die auf eine unsachgemäße Handhabung oder einen Fehlgebrauch zurückzuführen sind.
• Bei Schäden durch externe Ursachen, wie z.B. Überspannung, Blitzschlag.
  • Gewerbliche Nutzung des Gerätes

Ihre gesetzlichen Rechte im Falle eines Mangels des Gerätes (Nachlieferung, Rücktritt, Minderung, Schadensersatz, jeweils gemäß § 437 BGB) werden durch diese Garantie nicht eingeschränkt.

Bitte bewahren Sie die Originalverpackung für eine mögliche Reparaturrücksendung auf. Reparierte oder ausgetauschte Komponenten unterliegen generell der restlichen Garantielaufzeit des Gerätes.

Sollten Sie Fragen zum Produkt oder zu dieser Bedienungsanleitung haben oder am Produkt evt. Mängel feststellen, wenden Sie sich bitte direkt an unsere Servicehotline um weitere Schritte zu besprechen.

SERVICE / GARANTIE

D

HOTLINE/EU: (0049) - (0)1805 64 66 66*

(*0, 14 €/MINUTE AUS DEM NETZ DER DEUTSCHEN TELEKOM)

WICHTIGER HINWEIS:

Bitte versenden Sie Ihr Gerät nicht ohne Aufforderung an unsere Anschrift. Kontaktieren Sie vorher unbedingt unsere Servicehotline. Die Kosten und die Gefahr des Verlustes für eine unaufgeforderte Zusendung gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei zurückzusenden.

ART. NR.: 10000154

Hergestellt von:

Ningbo Xiao Jinwa Electric Co., Ltd.

für:

AERA Rundfunk und Fernseh GmbH

Hanns-Martin-Schleyer Strasse 2

D-77656 Offenburg
