GSU 100 power in - Geschirrspüler BAUKNECHT - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler
Marke	Bauknecht
Modell	GSU 100 power in
Abmessungen (H x B x T)	85 cm x 60 cm x 60 cm
Gewicht	ca. 45 kg
Energieeffizienzklasse	E (EU-Richtlinie)
Stromverbrauch (Jahresverbrauch)	ca. 295 kWh
Wasserverbrauch (Jahresverbrauch)	ca. 2.940 Liter
Fassungsvermögen	12 Maßgedecke
Anzahl der Programme	5
Programme	Intensiv, Eco, Automatik, Schnell, Vorspülen
Geräuschpegel	49 dB(A) re 1 pW
Bauart	Teilintegriert
Bedienung	Elektronisch, Tasten und Display
Sicherheitsmerkmale	Kindersicherung, Wasserstopp
Reinigung und Wartung	Selbstreinigender Filter, regelmäßige Reinigung der Sprüharme
Ersatzteile	Erhältlich über Kundendienst (z.B. Filter, Sprüharme, Dichtungen)
Reparierbarkeit	Reparaturservice von Bauknecht; Ersatzteile bis 10 Jahre verfügbar

Häufig gestellte Fragen - GSU 100 power in BAUKNECHT

Wie starte ich den Geschirrspüler?

Drücken Sie die Ein-/Aus-Taste und wählen Sie ein Programm mit dem Programmwahlschalter. Schließen Sie die Tür und drücken Sie Start.

Was bedeuten die Kontrollleuchten?

Die Anzeigen zeigen den Programmfortschritt (Waschen, Spülen, Trocknen) sowie Salz- und Klarspülermangel an.

Wie reinige ich den Filter?

Drehen Sie den Filter im Boden des Geschirrspülers heraus und spülen Sie ihn unter fließendem Wasser ab. Setzen Sie ihn anschließend wieder ein.

Der Geschirrspüler pumpt nicht ab. Was tun?

Überprüfen Sie, ob der Ablaufschlauch geknickt ist und ob der Filter nicht verstopft ist. Reinigen Sie ggf. den Ablaufbereich.

Wie stelle ich die Wasserhärte ein?

Die Wasserhärte kann im Einstellungsmenü über eine Tastenkombination angepasst werden. Details finden Sie in der Bedienungsanleitung.

Kann ich das Gerät in einer Küchenzeile integrieren?

Ja, das Modell GSU 100 power in ist für den teilintegrierten Einbau vorgesehen. Beachten Sie die Einbaumaße und Belüftungshinweise.

Was tun bei Fehlermeldung E1?

Fehler E1 weist auf ein Problem mit dem Wasserzulauf hin. Prüfen Sie, ob der Wasserhahn geöffnet ist und der Zulaufschlauch nicht geknickt ist.

Wie pflege ich die Dichtungen?

Reinigen Sie die Türdichtungen regelmäßig mit einem feuchten Tuch, um Ablagerungen zu vermeiden. Verwenden Sie keine aggressiven Reiniger.

Welche Reinigungsmittel sind empfehlenswert?

Verwenden Sie handelsübliche Geschirrspültabs, Salz und Klarspüler. Beachten Sie die Dosierhinweise auf der Verpackung.

Wo finde ich die Seriennummer?

Die Seriennummer befindet sich auf dem Typenschild an der Türinnenseite oder auf der Rückseite des Geräts.

BEDIENUNGSANLEITUNG GSU 100 power in BAUKNECHT

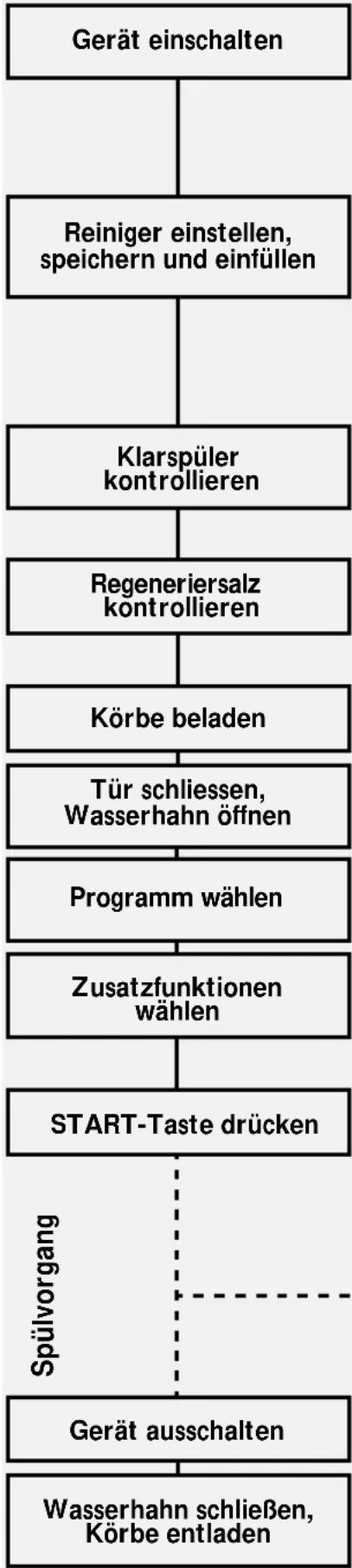

Bedienung des Gerätes

Zusätzliche Hinweise finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.

EIN / AUS-Taste drücken.

(bei Erstinbetriebnahme und Reinigerwechsel)

1. Drittes Programm, von oben, aus Programmtabelle einstellen.
2. Start-Taste ca. 7 Sek. drücken bis Anzeige wechselt.
3. Mit Start-Taste gewünschten Reiniger (OFF = Pulverreiniger, 2 in 1, 3 in 1, 4 in 1) einstellen (im Display sichtbar).
4. Geräte aus- und wieder einschalten. Der eingestellte Reinigertyp wird für ca. 3 Sek. nach dem Einschalten im Display angezeigt. Dosierung Pulverreiniger in Kammer A und B siehe Programmtabelle.

Mechanische Anzeige C.

Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Klarspüler kontrollieren

Regeneriersalz kontrollieren

Körbe beladen

Tür schliessen, Wasserhahn öffnen

Programm wählen

Zusatzfunktionen wählen

START-Taste drücken

Spülvorgang

Gerät ausschalten

Wasserhahn schließen, Körbe entladen

Nur wenn Wasserenthärter vorhanden.

Mechanische Anzeige D. Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).

Siehe Beladungshinweise.

Das zuletzt gewählte Programm leuchtet. Auf gewünschtes Programm einstellen (mit Taste oder Drehknopf). Entsprechende Anzeigelampe leuchtet auf.

Bei Bedarf (wenn vorhanden). Entsprechende Anzeigelampe leuchtet auf (wenn vorhanden).

Danach ist das gewählte Programm gespeichert (auch bei Stromausfall).

"Laufendes Programm wechseln"

→ START-Taste 2 Sek. gedrückt halten, bis Anzeigelampe erlischt;
→ Programm neu wählen und START-Taste erneut drücken.

• Tür nur wenn erforderlich öffnen (Vorsicht: Heißer Dampf).
• Wird das Gerät vorzeitig ausgeschaltet, läuft das Programm nach dem Wiedereinschalten an der unterbrochenen Stelle weiter.

Erst nachdem START-Taste erloschen ist: EIN /AUS-Taste drücken. Sämtliche Anzeigelampen erlöschen.

Achtung: Dampfaustritt beim Öffnen der Tür!

Beim Entladen des Gerätes mit dem Unterkorb beginnen.

Beladungshinweise und Korbausstattung

je nach Geräteausführung

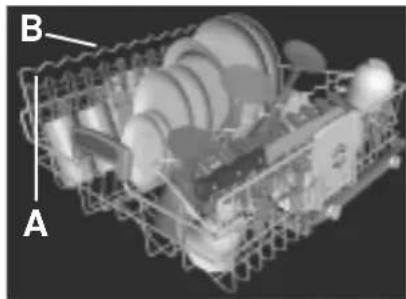

Oberkorb:

Geschirrhalter (A):

Je nach Position, z.B. lange Besteckteile, Tassen und Teller.

Gläserhalter (B):

Langstielige Gläser.

Lange Utensilien (z.B. Fleischgabeln, Messer) müssen mit der Spitze in das Gerät zeigen.

Halbe Beladung:

Oberkorb beladen (siehe Beschreibung Zusatzfunktionen).

Besteckkorb (C), wenn vorhanden, im Oberkorb positionieren.

Höhenverstellung (auch mit Beladung):

Untere Stellung:

Die beiden Korbgriffe (D)

nach außen ziehen und Korb absenken.

Die beiden Korbgriffe (D) bis

zum Einrasten nach oben

ziehen (Auslieferungszustand).

Obere Stellung:

Die beiden Korbgriffe müssen sich auf gleicher Höhe befinden.

Herausnehmen des Oberkorbes zum Spülen großer Teller bzw. Backbleche im Unterkorb:

Verschlusskappen (E) rechts und links an den Korbschienen aufklappen und Oberkorb entfernen.

Beim Betrieb mit Oberkorb müssen die Kappen immer geschlossen sein.

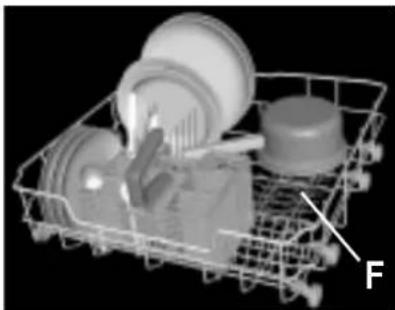

Unterkorb:

Je nach Geräteausführung mit

klappbaren oder festen

Tellerhaltern (F) oder

teilweise klappbaren

Tellerhaltern (G).

Halbe Beladung:

Unterkorb beladen (siehe

Beschreibung

Zusatzfunktionen).

Die Spülkraft, vor allem für

Teller und Töpfe, wird erhöht.

Flexible Korbbeladung und verstärkte Reinigung im Bereich (H).

Besteckkorb (I):

Gittereinsatz (J) zur Separierung der Besteckteile.

Gegenstände die zu Verletzungen führen können,

müssen mit der Spitze nach unten in den Besteckkorb einsortiert werden.

Verwenden Sie nur spülmaschinenfestes Geschirr. Bitte keine Gegenstände im Geschirrspüler reinigen, die ungeeignet sind, z.B. Holz, Aluminium, Zinn, Geschirr mit Dekor (ohne Unterglasur), Silberbesteck.

Was tun, wenn...

Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den Kundendienst rufen (* siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).

Störung Ursache Abhilfe

Gerät läuft nicht an	Keine Wasserzufuhr. Wasserhahn öffnen.Zu geringe Wasserzufuhr. Zulaufsieb an Wasserhahn reinigen.Knickfreie Verlegung Zulaufschlauch prüfen.Keine Stromzufuhr. Netzstecker einstecken.START-Taste drücken.Tür schließen.Sicherung im Haus prüfen.Startzeit ist vorgewählt. ggf. Startzeit auf “0” stellen.
Geschirr nicht trocken	Klarspülmenge zu niedrig. Dosierung erhöhen*.Restwasser in Vertiefungen. Geschirrteile schräg positionieren.
Geschirr nicht sauber	Geschirrflächen werden von Wasserstrahl nicht erreicht.Zu wenig Reiniger. Entsprechend Herstellerangabe dosieren.Falsches Programm eingestellt. Stärkeres Programm wählen.Sprüharme blockiert. Sprüharme müssen sich frei drehen.Düsen in Sprüharmen verstopft. Verschmutzung beseitigen*.Reiniger nicht geeignet/zu alt.	Geschirr so einordnen, dass es sich nicht berührt.Hohlflächen nach unten positionieren.
Sand- und grießartige Rückstände	Siebe verschmutzt. Siebe nicht richtig positioniert.	Siebe regelmäßig prüfen/ ggf. reinigen*.Sieb richtig einlegen und festziehen*.
Verfärbung Kunststoffteile	Tomaten-/Karottensaft,...	Abhängig von Material, ggf. Reiniger mit stärkerer Bleichwirkung verwenden.
Beläge auf Geschirr
entfernbar	Flecken an Geschirr/Gläsern.Schlieren/Streifen an Gläsern.Salzbelag auf Geschirr/Gläsern.	Klarspüldosiermenge erhöhen*.Klarspüldosiermenge reduzieren*.Salzbehälterdeckel richtig verschließen*.
		Wasserenthärtung unzureichend, Kalkflecken.
Gläser trübe/blind	Nicht spülmaschinenbeständig.	Spülbeständige Gläser verwenden.
Rost auf Besteck	Nicht ausreichend rostbeständig.	Spülbeständiges Besteck verwenden.
Fehlererkennung Gerät	START-Lampe blinkt.Anzeige F.. (wenn vorhanden).	Prüfen, ob Filtersystem verschmutzt bzw.Wasserzufuhr unterbrochen ist (Filter ggf. reinigen*).Programm neu starten. START -Taste 2 Sekunden drücken, bis Anzeigelampe START erlischt.Programm neu wählen und START-Taste erneut drücken.

Sollte die Störung nach o.g. Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus und schließen Sie den Wasserhahn. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).

Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:

• Kurze Beschreibung der Störung.
- Gerätetype und Modell.
- Servicenummer, d.h. die Zahl auf dem Service-Aufkleber an der rechten Türinnenseite.

GSU 100 Power

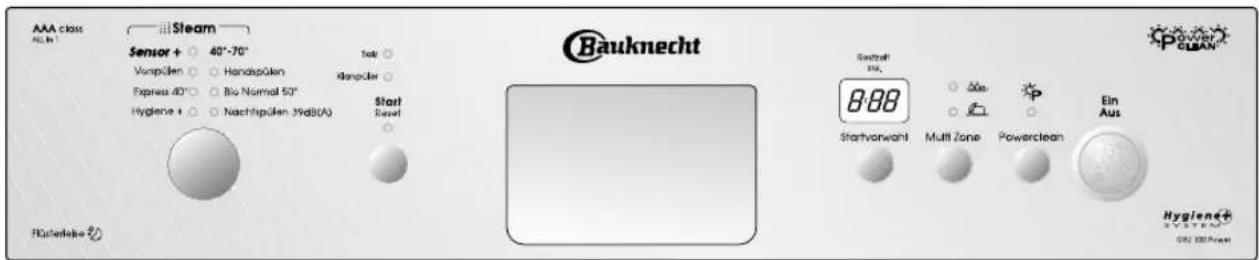

Kurzanleitung

Ein Aus

Start Reset

Anzeigen

Salz

Programmwahl-Taste

Ein / Aus-Taste

Start-Taste

Anzeigelampe leuchtet bei Betrieb, blinkt bei Störung, erlischt bei Programmende.

Regeneriersalz nachfüllen

Jedoch nur unmittelbar vor einem Spülgang.

Klarspüler

Klarspüler nachfüllen

Zusatzfunktionen 3)

Restzeit Std.

8:98

Startvorwahl

Multi Zone

Powerclean

Zeit- und Störungsanzeige

Zeigt Zeit bis zum Programmstart. Erlischt bei Programmstart und zeigt die Restlaufzeit in Stunden und Minuten an. “F...” Störungshinweis für Kundendienst.

Taste für "Startvorwahl"

Startzeit kann zwischen 1 bis 24 Stunden im voraus eingestellt werden. Die Vorwahl erfolgt in Stundenschritten und beginnt nach 24 wieder bei 00. Danach START-Taste drücken. Der Geschirrspüler startet nach der eingestellten Zeit.

Taste für "Halbe Beladung - Multizone"

Nur Ober- oder nur Unterkorb beladen. Diese Funktion kann in Verbindung mit jedem beliebigen Programm benutzt werden. 1 x drücken = Oberkorb (Anzeigelampe/Symbol leuchtet) 2 x drücken = Unterkorb (Anzeigelampe/Symbol leuchtet) 3 x drücken = Aus (ohne Halbe Beladung/Multizone). Beim Spülen ohne Oberkorb muss die Taste für "Halbe Beladung" 2x gedrückt werden, d.h. "Spülen im Unterkorb" (entsprechende Anzeigelampe/Symbol leuchtet).

Power Clean 6)

Erhöhter Druck in Verbindung mit einer zusätzlichen Sprühebene für bessere Reinigungsergebnisse und höhere Flexibilität der Korbbeladung im Unterkorb.

Programmübersicht			Reiniger2)		Verbrauchswerte3)
Programme Beladungsempfehlung		A B			Liter	kWh Minuten
Steam Sensor + Steam Sensor + 6) 40-70°C		Leicht, normal bis stark verschmutztes Geschirr, inklusive Töpfe und Pfannen.	X X	7-17 0,9	9-1,75	65-220
Vorspülen	Vorspülen kalt	Geschirr, das später gespült werden soll.	-	-	4,0	0,03	14
Handspülen	Handspülen 40°C	Leicht verschmutztes Geschirr, z.B. Gläser und Tassen mit geringerem Sprühdruck.	X	-	10,0	0,85	125
Express	Express 40°C	Leicht verschmutztes Geschirr, ohne angetrocknete Speisereste.	X	-	10,0	0,65	30
Bio Normal	Bio Normal 1) 6) 50°C	Normal verschmutztes Geschirr.	X	X	11,0	1,05	155
Hygiene + Hygiene + 4) 5) 6)		Normal bis stark verschmutztes Geschirr, mit zusätzlicher antibakteriellen Wirkung.	X	X	13,0	1,50	115
Nachtspülen 39dB(A)	Nachtspülen 55°C	Normal verschmutztes Geschirr, durch geringeren Sprühdruck geschirrschonend und geräuscharm (39dbA).	X	X	13,0	1,20	290

1) Energie-Label Programm EN 50242.

2) Siehe "Bedienung des Gerätes"

3) Programmdaten sind Labormesswerte gemäß Norm EN 50242. Zeitabweichungen oder Zeitsprünge können in der Praxis durch unterschiedliche Beladung, Zusatzfunktionen, Kalibrierung des Sensors (nur bei Sensorprogrammen), Wasserzulauftemperaturen, Wasserhärten und Netzspannung auftreten.

4) Die bakterienabtötende Wirkung wurde gemeinsam mit dem Institut Pasteur in Lille (Frankreich) gemäß der Norm NF EN 13697 vom November 2001 nachgewiesen.

5) Bei einer Programmunterbrechung (z.B. Öffnen der Tür) wird die antibakterielle Reinigung negativ beeinflusst.

6) Diese Programme können mit der Option "Power Clean" verwendet werden.

Hinweis für Prüfinstitute:

Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung und abweichender Prüfungen an folgende Adresse: "[e-mail]".
