BEDIENUNGSANLEITUNG Sv 6430 x SAMSUNG

Deutsche Homepage: www.samsung.de

Zu diesem Handbuch

Wir freuen uns, daß Sie sich für einen Videorecorder von Samsung entschieden haben. Die Bedienungsanleitung enthält wichtige Informationen zu Einstellung und Betrieb Ihres Videorecorders. Nehmen Sie sich die Zeit, diese Informationen zu lesen, um die Möglichkeiten Ihres Videorecorders voll auszuschöpfen.

Die Erläuterungen in diesem Handbuch gelten für die Modelle SV-643X, SV-6430X, SV-640X, SV-445X, SV-243X und SV-240X. Bevor Sie diese Bedienungsanleitung lesen, sollten Sie die Modellnummer Ihres Geräts auf der Rückseite des Gehäuses überprüfen.

- ★(SV-643X): Anweisungen gelten nur für ein bestimmtes Modell, im Beispiel hier SV-643X.

- Grau schattierte Bereiche enthalten ebenfalls Anweisungen, die nur für bestimmte Modelle relevant sind.

Tabelle der Funktionen

Funktion	SV-643X	SV-6430X	SV-640X	SV-445X	SV-243X	SV-240X
Automatische Bildeinstellfunktion (IPC)	●	●	●	●	●	●
16:9-Format	●	●		●	●
Aufnahmegeschwindigkeits-Auswert (SP/LP)	●	●	●	●
Scantbuchse für den Anschluß eines Decoders (z.B. für Premiere)	●	●		●	●
Automatische Einstellung der Uhrzeit	●	●	●	●	●	●
ShowView Funktion	●	●	●	●	●
VPS / PDC	●	●	●	●	●	●
Audio/Video-Engangsbuchse für Cinch-Kabel	●			●
HIF	●	●	●

• Kaine Haftung für Druckfehler. Änderungen bleiben vorgehalten. -

Inhalt

♦ VORWORT • Vorsichtsmaßnahmen.... 5

♦ ABBILDUNGEN • Vorderansicht des Videorecorders .... 6 • Rückansicht des Videorecorders .... 7 • Infrarot-Fembedienung .... 7 • Display-Anzeigen .... 8 • Zubehörtelle .... 8

♦ ANSCHLIESSEN DES VIDEORECORDERS - Anschlußmöglichkeiten für Ihren Videorecorder 9 - Fernsehgerät anschließen 10 - Decoder anschließen (nur SV-643X/SV-6430X/SV-445X/SV-243X) 11 - Videorecorder an einen Satellinenempfänger oder ein anderses Gerät anschließen 12 - Automatische Sendereinstellung beim Anschluß 13 - Fernsehgerät: auf den Videorecorder abstimmen 14

EINSTELLEN DES VIDEORECORDER - Batterien in die Fernbedienung einsetzen. - Datum und Uhrzeit einstellen. - Bildschirminformationen anzeigen/verbergen. - Sprache wählen. - Ausgangskanal des Videorecorders einstellen. - Tonsystem für HF-Ausgang wählen (B/G-D/K) (nur SV-643X/SV-6430X/SV-640X). - Sender automatisch einstellen und speichem. - Sender manuell einstellen und speichem. - Gespeicherte Sender loschen. - Gespeicherte Sender sortieren. - Zwischen den Betriebsarten TV und VCR umschaften (nur SV-643X/SV-6430X/SV-445X/SV-243X).

♦ AUFREHMEN VON FERNSEHSENDUNGEN - Videokassoltentyp wählen 23 - Aufnahmegeschwindigkeit (SP/LP) wählen (nur SV-643X/SV-6430X/SV-640X/SV-445X) 23 - Löschschutz für bespielte Videokassete aktivieren 24 - Eine Sendung sofort aufnahmen 24 - Eine Sendung mit automatischem Aufnahmestopp aufnahmen 25 - SnowView-Funktion verwenden (nur SV-643X/SV-6430X/SV-640X/SV-445X/SV-243X) 26 - SnowView-Aufnahmedaten ändern (nur SV-643X/SV-6430X/SV-640X/SV-445X/SV-243X) 27 - Timer-Aufnahmen programmieren 28 - Aufnahme-Programmierung überprüfen 29 - Aufnahme-Programmierung löschen 29

Inhalt (Fortsetzung)

WIEDERGABE

• Videokassette wiedergeben 30
• Spurlage automatisch einstellen.... 30
• Spurlage manuell einstellen .... 30
• Bildschäfe automatisch oder manuell einstellen .... 21
• Bildschäne automatisch oder manuell einstellen .... 31 16:0 Betriebfremst (n=20V, 649V, 85V, 6490V, 8V, 445V, 8V, 949V) .... 20
  16.5-Breitbildinstrument (nur SV-643X/SV-6430X/SV-PI5X/SV-243X).... 32 Gezeichnetes Farbayystem wählen 32
• Designated Turbystem Wahlen: 32
• Audio-Ausgangsmodus wahlen (nur SV-643X/SV-6430X/SV-640X) 33
  Ton ausschalten (nur SV-445X/SV-243X/SV-240X) 33

♦ SUCHE NACH EINER AUFNAHME

• Kassette in Zeitlupe wiedergeben 34
- Einzeibilder wiedergeben 34
- Bildsuchlauf verwärtsrückwärts 35
- Eine bestimmte Aufnahme suchen.... 35
- Wiedergabe automatisch wiedernöben 36 - Wiedergabe eine Betriebs automatisch wiederkosten 28
- Wiedergabe eines Bereichs automatisch wiedermöten...... 36

♦ KOMFORT-BEDIENFUNKTIONEN

• VPS-Modus ein-fausschalten 37
• ShowView-Aufnahmezeit verlängern (nur SV-643X/SV-6430X/SV-640X)
SV-415X/SV-243X) 38
- Bandzählwerk verwenden 38

♦ WEITERFÜHRENDE AUFNAHMEFUNKTIONEN

■ Audio/Video-Cinch-Kabel anschließen (nur SV-643X/SV-445X).... 39
- Assemble-Schnittfunktion verwenden 40
■ Von einem anderen Videorecorder/Camcorder überspielen 40

♦ WEITERE FUNKTIONEN UND NÜTZLICHE INFORMATIONEN

• Automatisch ausschalten.... 41
• Standby-Sparmodus verwenden 41
• Technische Daten 42

♦ FEHLERSUCHE

• Fehlersuche und -behebung 43
• Fernseh-Frequenzlabelle 44

Symbole

Drücken

halten

① = Schrittnummer

Vorsichtsmaßnahmen

Die folgenden Abbildungen zeigen die Vorsichtsmaßnahmen, die beim Betrieb Ihres Videorecorders zu beachten sind.

Dieses Symbol warnt vor gefährlicher Spannung im Gerät.

DEN VIDEORECORDER NICHT ÖFFNEN UND KEINE ABDECKUNGEN ENTFERNEN!

Wenden Sie sich bei Schäden über Ihren Fachhändler an den Kundendienst.

ANSCHLUSSWERTE FÜR DEN VIDEORECORDER: 230 V (AC), 50'60 Hz

Den Videorecorder KEINEN Flüssigkeiten aussetzen.

Wenn Flüssigkeiten in das Gerät eindringen, kann es zu einem Kurzschluß (Vorsicht: Gefahr eines Stromschlags) und zu erheblichen Schäden am Gerät kommen.

Bei einem Stum oder Gewitter den Videorecorder von der Netzsteckdose und der Anten- rensteckdose lrennen.

Andernfalls kann das Gerät Schaden nehmen, falls durch Blitzzeinschlag Überspannungen im Leitungsnetz auftreten.

Den Videorecorder NICHT extremen Temperaturen (unter 5°C und über 40°C) oder extremen Feuchtigkeitsbedingungen (weniger als 10 % und mehr als 75 %) ausselzen. Hohe Temperaturen können zum Überhitzen des Gerätes führen, starke Feuchtigkeit kann im Geräteinneren kondensieren und zu Funktionsstörungen und Schäden führen.

KEINE Geganstände auf den Videorecorder oder die Fernbedienung stellen.

Fremdkörper, die in das Gerät eindringen, können einen Kurzschluß und dadurch Schäden verursachen. Falls Belüftungsöffnungen abgedeckt werden, kann es zum Überhitzen und zu Funktionsstörungen kommen.

Den Videorecorder NICHT so aufstellen, daß er im direkten Sornenlicht steht.

Starkes Sonnenlicht kann den Videoreorder überhitzen und zu Funktionsstörungen führen. Zudem funktionier bei starkem Lichteinfall u.U. die Fernbedenung nicht einwandfrei.

Wenn die Fernbedienung längere Zeit nicht benutzt wird, die Batterien herausnehmen und an einem kühlen und trockenen Ort aufbewahren. Dies verhindert, daß Batterien in der Fernbedienung auslauten und diese beschädigen.

DIESES GERÄT IST NICHT FÜR DEN BETRIEB IN INDUSTRIELLER UMGEBUNG GEEIGNET.

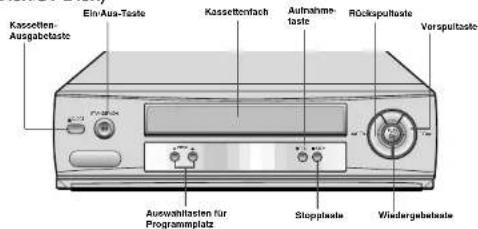

Vorderansicht des Videorecorders
(SV-445X) (SV-643X/SV-640X)

Video-Audio-Eingang (CINCH)

Videoelngang Audioelngang AUX (CINCH) L/R AUX (CINCH) *(nur SV-643X) *(nur SV-643X)
Auswahllasten für Programmplatz
Slopplaste Wiedergabe-taste

(SV-6430X)

(SV-243X/SV-240X)

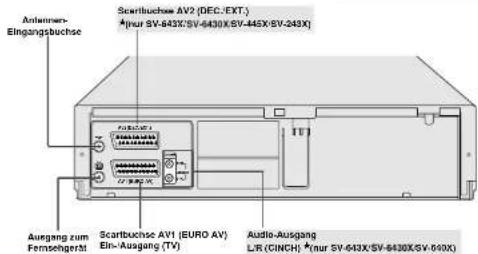

Rückansicht des Videorecorders

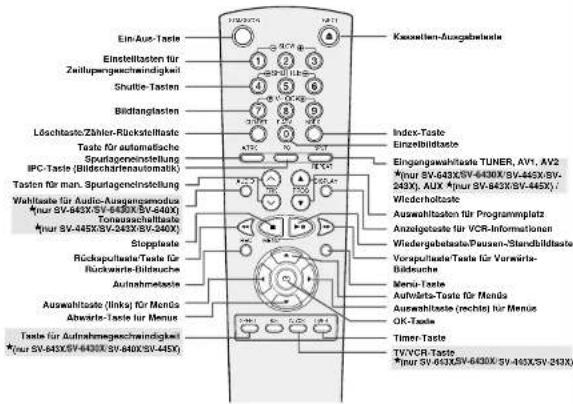

Infrarot-Fernbedienung

Die Abkürzung VCR steht für "Videorecorder".

Display-Anzeigen

1 Kasselten-Bereitschaftssymbol
2 Anzeige für Spa
3 Multifunktionsanzeige
4 Timer-Anzeige
5 VCR-Anzeige ★(nur SV-643X/SV-6430X/SV-445X/SV-243X)
6 HiFi-Anzeige ★(nur SV-643X/SV-6430X/SV-640X)
7 Aufnahmeanzeige

Zubehörtelle

Bitte überprüfen Sie beim Auspacken des Gerätes, ob alle Teile vorhanden sind. Zusätzlich zum Videorecorder finden Sie folgende Zubehörteile im Verpackungskarton:

Anschlußmöglichkeiten für Ihren Videorecorder

Es gibt verschiedene Möglichkeiten, wie Sie andere Audio- und Videogeräte an Ihren Videorecorder anschließen können. Beachten Sie beim Anschluß die folgenden Kriterien:

♦ Typ der an den Geräten vorhandenen Anschlüsse
- dauernder (z.B. Satellitenempfänger) oder nur zeitweiliger (z.B. Camcorder) Anschluß des Systems am Videorecorder.

Ihr Videorecorder verfügt über die folgenden Anschlüsse.

Anschluß Position Typ Richtung Zum Anschluß von:

AV1	Rückseite	Scarf	Eingang/Ausgang		• Fensengerät• Sateiliterenpfänger• Weiterer Videorecorder
	[IMAGE]			→
TV-Ausgang	Rückseite	75 Ωkoaxial	Ausgang		• Fensengerät
	[IMAGE]		→
Antennen eingang koaxial	Rückseite	75 Ω	Eingang		• Antenne• Kabellernsehnelz• Sateiliterenpfänger
	[IMAGE]			→
AUX	Vorderseite	Audio/Video(Cinch)	Eingang		• HiFi-Audiosystem• Camcorder• HiFi-Stereo-Videorecorder
	[IMAGE]			→
★(nur SV-643X)
AUX	Vorderseite	Audio/Video(Cinch)	Eingang		• Audiosystem• Camcorder• Weiterer Videorecorder
	[IMAGE]			→
★(nur SV-445X)
AV2	Rückseite	Scarf	Eingang/Ausgang		• Decoder für gebührenpflichtigeFerrsehsendungenBespiel Premiere• Sateiliterenpfänger• Weiterer Videorecorder
	[IMAGE]			→
★(nur SV-643X/SV-6430X/SV 445X/SV 243X)
Audio-Ausgang(AUDIO OUT)	Rückseite	Audio (Cinch)	Ausgang		• HiFi-Audiosystem
	[IMAGE]			→
★(nur SV-643X/SV-6430X/SV-640X)

AV1

Rückseite

Scart

Eingang/Ausgang

FernsengerätSatellitenempfängerWeiterer Videorecorder

TV-Ausgang

Rückseite

75 Ωkoaxial

Ausgang

• Fensengerät

Antennen- eingang koaxial	Rückselte	75 Ω	Eingang	• Antenne• Kabellernsehnelz
	∅		∅

AUX

Vorderseta

Audio'Video (Cinch)

Eingang

HiFi-AudiosystemCamcorderHiFi Shape Videoscorder

(AUX)	Vorderseite	Audio/Video (Cinch)	Eingang	• Audiosystem
				• Camcorder
				• Weiterer Videorecorder

AV2

Rückseite

Scart

Eingang/Ausgang

Decoder für gebührenpflichtigeFornsehsendungenBeispiel Premiere

★kur SV-643X/SV-6430X/SV-445X/SV-243X				● Satislererflempanger● Welterer Videorecorder
Audio-Ausgang(AUDIO CUT)	Rückseite	Audio (Cinch)	Ausgang	● HIFI-Audiosystem
★kur SV-643X/SV-6430X/SV-643X

(No text)

Achten Sie vor dem Herstellen der Verbindung zwischen einem Audio- oder Videogerät und dem Videorecorder darauf, daß alle Geräte ausgeschaltet sind.

Es empfiehlt sich, den Videorecorder über den Scart-Anschluß (AV1) mit dem Femsehgerät zu verbinden, weil hierdurch eine bessere Bildqualität erzielt wird.
Um über das Fernsehgerät Aufnahmen mit Stereo-Ton wiederzugeben, müssen Videorecorder und Fernsehgerät über ein Scarkabel verbunden sein. Außerdem muß das Fernsehgerät stereotauglich sein.
Eine ausführliche Beschreibung der Anschlüsse und die entsprechenden Vorsichtsmaßnahmen finden Sie in der zum jeweiligen Gerät gelieferten Dokumentation.

Fernsehgerät anschließen

Zum Anschließen des Fernsehgeräts an den Videorecorder verbinden Sie die beiden Geräte zunächst mit einem Koaxialkabel wie unten beschrieben. Wenn Sie die beiden Geräte nur über dieses Kabel verbinden, müssen Sie das Fernsehgerät zusätzlich auf den Videorecorder abatimmen (siehe Seite 14).

Dieses Einstellverfahren entfällt, wenn Sie die beiden Geräte zusätzlich zum Koaxialkabel mit einem Scartkabel verbinden. Außerdem erzielten Sie eine besere Bild- und Tongqualität. Aus diesem Grund empfehlen wir den Anschluß eines Scartkabels. Um Fernsehsendungen über eine Antenne oder ein Kabelnetz zu empfangen, schließen Sie den Videorecorder außerdem über ein Antennen- bzw. Netzelgangskabel an eine der folgenden Signalquellen an:

♦ Außenantenne

♦ Zimmerantenne

♦ Kabelnetz

Stellen Sie vor dem Anschließen der Kabel sicher, daß sowohl das Fernsehgerät als auch der Videorecorder ausgeschaltet sind.

Antennenkabel anschließen

1 Zehen Sie das Antennen- oder Netzeingangskabel aus dem Fernsenperät heraus.

2 Verbinden Sie dieses Kabel mit der mit —r— bezeichneten 75 Ω Kosxialbuchse auf der Rückseite des Videorecorders.

Koaxialkabel anschließen

3 Verbinden Sie das mitgelieferte Koaxialkabel mit der Buchse am Viele-recorder.

4 Verbinden Sie des andere Ende des Koxialkabels mit dem Anschluß am Fernsehgerät, der zuvor für das Antennen- oder Netzeingangskabel benutzt wurde.

Scartkabel anschließen

Schließen Sie auf jeden Fall auch das mitgelieferte Koaxialkabel an, da sonst kein Bild auf dem

Bildschirm zu sehen ist, wenn der Vidsorecorder ausgeschaltet 1

- Für das Scarikabel benötigt das Fernsehgerät einen geeigneten Anschluß (Scartouchse).

5 Verbinden Sie ein Ende des Scarlkabels mit der Scarlbuchse AV1 an der Rückseite des Videorecorders.

6 Versinden Sie das andere Ende des Scarlkabels mit dem geeigneten Anschluß am Fernsehgerät

7 Wenn Sie den Ton nicht über das Fernsehgerät, sondern über eine HIFI-Stereoanlage wiedergeben möchten: Verbinden Sie ein Ende des mitgelieferten Audiokabels mit dem Audio-Ausgang auf der Rückseite des Videorecorders. Schließen Sie das andere Ende an den Audio-Eingang der HIFI-Anlage an. (nur SV-643X/SV-6430X/SV-640X)

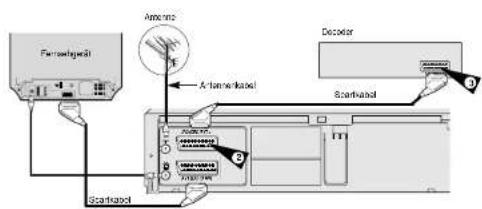

Decoder anschließen ★(nur SV-643X/SV-6430X/SV-445X/SV-243X)

Sie können einen Decoder an den Videorecorder anschließen, um codierte Sendungen (Pay-TV) anzusehen. Beispiel: Sendungen von Premiere Sie können:

• eine codierte Sendung aufnehmen, während Sie sich
  eine andere Sendung ansehen;
• eine andere Sendung aufnehmen, während Sie sich eine codierte Sendung ansehen.

1 Schließen Sie den Videorecorder an das Fernsehgerät an, wie auf Seite 10 beschrieben.
2 Verbinden Sie das mit dem Decoder gelieferte Scarlkabel mit der Scartbuchse AV2 (DEC./EXT.) an der Rückseite des Viderecorders.
3 Schließen Sie das andere Ende dieses Kabels an den Decoder an.

Videorecorder an einen Satellitenempfänger oder ein anderes Gerät anschließen

Sie können den Videorecorder über ein Scartkabel an einen Satellitenemplänger oder einen weiteren Videorecorder anschließen, wenn das zu verbindende Gerät über geeignete Anschlüsse verfügt. In den folgenden Abbildungen sind einige Beispiele für Verbindungsmöglichkeiten dargestellt.

1. AV1: über ein Scartkabel

Verbinden Sie den Satelltenemplänger bzw. das andere Gerät über ein Scartkabel mit der Scantbuchse AV1 an der Rückseite des Videoreorders.

Nach dem Herstellen der Verbindung aktivieren Sie den Eingang AV1. Dazu drücken Sie so oft die Taste INPUT auf der Fernbedierung, bis AV1 gewählt ist.

2. Über ein HF-Koaxlalkabel

Verbinden Sie den Antennenausgang des Satellitenempfängers bzw. des anderen Gerätes mit dem Antenneneingang des Videorecorder. Anschließend spelchem Sie den HF-Ausgangskanal des Satellitenempfängers am Videorecorder unter einem Programmplatz ab. Achten Sie darauf, daß der HF-Ausgangskanal des Satellitenempfängers nicht auf Kanal 36 eingestellt ist - dieser Kanal wird normalerweise vom Videorecorder verwenden. Stellen Sie am Satellitenempfänger einen anderen HF-Kanal (z. B. Kanal 33) ein:

1. AV2: über ein Scartkabel ★(nur SV-643X/SV-6430X/SV-445X/SV-243X)

Verbinden Sie den Satelltenemptänger bzw. das andere Gerät über ein Scartkabel mit der Scartouchse AV2 (DEC./EXT.) an der Rückseite des Videoprecorders.

Nach dem Hersteilen der Verbindung aktivieren Sie den Eingang AV2. Dazu drücken Sie so oft die Taste INPUT auf der Fernbedierung, bis AV2 gewählt ist.

2. Über ein HF-Koaxialkabel

Verbinden Sie den Antennenausgang des Satelltenempfängers bzw. des anderen Gerätes mit dem Antenneneirgang des Videorecorders. Anschließend speichem Sie den HF-Ausgangskanal des Satelltenempfängers am Videorecorder unter einem Programmplatz ab.

Automatische Sendereinstellung beim Anschluß

Wenn Sie den Videorecorder das erste Mal an eine Steckdose anschließen, beginnt der Setup-Vorgang. Dabei werden automatisch Fernsehsender eingestellt und im Videorecorder gespeichert. Der Vorgang dauert einige Minuten. Anschließend ist der Videorecorder einsatzbereit.

Achten Sie darauf, daß Sie den Videoreorder zuerst mit einem Koaxialkabel an eine Signalquelle (Antenne, Kabelnetz) anschließen und erst anschließend den Netzstecker in eine Steckdose einstecken. Andernfalls können keine Sender eingestellt werden, da der Videoreorder kein Signal ernählt.

Der Setup-Vorgang wird nur beim ersten Anschließen an eine Steckdose aktiviert. Wenn Sie später nochmals Sonder einstellen und speichern möchten, gehen Sie wie auf Seite 18 und 19 (Sender automatisch/manuell einstellen und speichern) beschrieben vor.

1 Schießen Sie den Videorecorder an eine Signalquelle und an das Fernsehgerät an, wie auf Seite 10 im Abschnitt "Fernsehgerät anschließen" beschrieben.

2 Schließen Sie den Netzstecker des Videorecorders an eine Steckdose an. Ergebnis: Das Menü SPRACHE WÄHLEN wird angezeigt.

3 Wahlen Sie mit der Taste ▲ oder ▼ die gewünschte Sprache.

4 Drücken Sie die Taste OK. um die ausgewählte Sprache zu spechem. Ergebnis: Der Vidsorecorder benötigt diese Information.

5 Drücken Sie die Taste OK. Ergebnis: Das Menü für die Länderauswahl wird angezeigt.

6 Wälen Sie Ihr Land durch mehrmaliges Drücken von ▲ oder ▼. Der Videorecorder benötigt diese Information, um den Sendersuchlauf korrekt durchzulühren und die Sender in einer vorgegebenen Reihenfolge zu speichem.
7 Drücken Sie die Taste OK, um den automatischen Suchlauf zu slarten.

• Die Anzahl der automatisch durch den Videocorder gespeicherten Sender hängt von der Anzahl der gefundenen Sender an (Land, Empfangsbedingungen, usy.).

- Der Vorgang endet nach einigen Minuten. Dann werden die aktuelle Uhrzeit und das Datum automatisch angezeigt.

8 Prüfen Sie das Datum und die Uhrzeit. Wenn Datum und Uhrzeit nichtig eingestellt sind, drücken Sie zweimal die Taste MENU, um die Menus auszublenden. Falls Datum und Uhrzeit nicht richtig eingestellt sind, nehmen Sie die Einstellung manuell vor wie auf Seite 15 beschrieben.

Achtung!

Schließen Sie den Videorecorder nur an eine Steckdose mit folgenden Anschlußwerten an: 230 V (AC), 50/60 Hz

Fernsehgerät auf den Videorecorder abstimmen

Das Fernsehgerät muß nur dann auf den Videorecorder abgestimmt werden, wenn Videorecorder und Fernsehgerät NICHT über Scartkabel verbunden sind.

Bei Anschluß über Scartkabel aktivieren Sie am Fernsehgerät den Audio/Video-Betrieb AV (z. B. durch Drücken der Eingangewahltaste am Femsehgerät), um das Bild vom Videorecorder am Femsehbildschirm zu sehen.

1 Schalten Sie das Fernsehgerät ein.
2 Schalten Sie den Videorecorder durch Drücken der Taste STANDBY/ON auf der Vorderselte des Videorecorders oder der Taste STANDBY/ON auf der Fernbedienung ein.
3 Wählen Sie am Fernsehgerät einen Programmplatz, der für den Videorecorder reserviert werden soll.
4 Legen Sie eine bespielte Kassette in den Videorecorder ein. Überprüfen Sie, ob der Videorecorder die Wiedergabe dar Kassette startet; andernfalls drücken Sie die Wiedergabetaste ▶II.
5 Staten Sie einen Suchlauf am Fernsehgerät oder stellen Sie das Fernsehgerät auf den UHF-Kanal 36 (Ausgangskanal des Videorecorders).
6 Stimmen Sie das Fernsehgerät fein ab, bis Bild und Ton klar und scharf wiedergegeben werden.
7 Falls Bille undroder Ton nicht schart eingestellt werden können oder falls es durch benachbarte Kanäle zu Störungen kommt, stellen Sie einen anderen Ausgangskanal ein. Anschließend wiederholen Sie die Schritte 3 bis 5. Detallierte Anweisungen finden Sie auf Seite 17 (Ausgangskanal des Videorecorders einstellen).
8 Wenn Bild- und Toreinstellung optimal sind, spelchem Sie den eingestellten Kanal unter dem gewünschten Programmplatz des Fornsehgerätes. Ergebnis: Dieser Programmplatz ist jetzt für den Vidsorecorder reserviert.

Batterien in die Fernbedienung einsetzen

Es müssen Batterien in die Fernbedienung eingesetzt bzw. die

Batterien müssen ausgelauscht werden, wenn:

• der Videorecorder zum ersten Mal in Betrieb genommen
wird:
- die Fernbedienung nicht mehr einwandfrei funktioniert.

1 Das Batteriefach befindet sich an der Rückseite der Fernbe-

dienung. Schieben Sie die Abdeckung des Batteriefachs in Pfeilrichung, um sie abzunehmen.

2 Setzen Sie zwei R6-Batteren vom Typ AA oder gleichwertige

Batterien ein. Achten Sie dabei auf die Polarität:

+ + auf der Batterie an + auf der Fernbedierung:

- auf der Batterie an - auf der Fembecienung

3 Bringen Sie die Abdeckung wieder an: Setzen Sie die Abdeckung

leicht versetzt auf, und schieben Sie sie entgegen der Pfeil-richtung.

Verwenden Sie niemals Alkali- und Manganbatterien

zusammen.

Entsorgung von Batterien und Akkus

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus zur umweitschonenden Entsorgung zurückzugeben. Sie können ihre alten Batterien und Akkus bei den öffentlichen Sammelstellen in ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betrehenden Art verkauft werden.

Datum und Uhrzeit einstellen

Der Videorecorder ist mit einer 24-Stunden-Uhr und einem

Kalender ausgestattet, damit Sie Aufnahmen programmieren können, die das Gerät dann automatisch durchführt.

Datum und Uhrzeit müssen eingestellt werden, wenn:

◆ der Videorecorder erstmalig in Betrieb genommen wird;

◆ die Stromversorgung unterbrochen wurde.

• Das Datum und die Uhrzeit werden automatisch vom Sendesignal eingestellt; diese Funktion arbeitet jedoch nur, wenn ein Videotext-Signal vorhanden ist.
• Andern Sie die Uhrzeit beim Wechsel von Sommerzeit auf Winterzelt und umgekehrt.

1 Drücken Sie die Taste MENU auf der Fernbedienung.
Ergebnis: Das Hauptmenü wird angezeigt.
2 Drücken Sie so oft die Tasten ▲, ▼, ◀ oder ▶, bis der Cursor auf
dem Symbol für UHR EINSTELLEN steht.
3 Drücken Sie die Taste OK, um diese Option anzuwählen.
Ergebnis: Das Menü UHR EINSTELLEN wird angezeigt
4 Drücken Sie die Taste ◀ oder ▶ um Stunden, Minuten, Tag, Monat oder Jahr zu wählen. Ergebnis: Die gewählte Option blinkt.
5 Drücken Sie ▲ oder ▼, um den Wert zu erhöhen/ verringern.
Ergebnis: Der Wochentrag wird automatisch angezeigt. ➢ Sie können die Taste ▲ oder ▼ auch gedrückt halten, um die Werte schneler zu durchlaufen.
6 Drücken Sie nach der Einstellung die Taste MENU zweimal, um das Menü zu verlassen.

Bildschirminformationen anzeigen/verbergen

Der Videorecorder stellt die meisten Informationen sowohl auf dem Videorecorder-Display als auch auf dem Fernsehbildschirm dar. Die Anzelge der Informationen auf dem Bildschirm des Fermelgerätes kann aktiviert und deskiviert werden (außer für Index, Schnellprogrammierung, Bildschirmmenü & ShowView-Funktion ★(nur SV-643X/SV-6430X/SV-640X/SV-445X/SV-243X)-diese Anzelgen können nicht deskiviert werden).

1 Drücken Sie die Taste MENU auf der Fembedienung. Ergebnis: Das Hauptmen wird angezeigt.
2 Drücken Sie so oft die Testen ▲, ▼, ◀ oder ▶, bis der Cursor auf dem Symbol für EINSTELLUNGEN stent.
3 Drücken Sie die Taste CK, um diese Option anzuwählen. Ergebnis: Das MendeINSTELLUNGEN wird angezeigt.
4 Drücken Sie so oft die Taste gewählt ist. ▲ oder ▼, bis die Option OSD

5 Um... drücken Sie ◀ oder ▶, bis...
Informationen auf dem EIN angzeigt wird. Bidschirm anzuzeigen.
die Informationsanzeige AUS angezeigt wird. zu verbergen,

6 Drücken Sie nach der Einstellung die Taste MENU zweimal, um das Merü zu verlassen.

Sprache wählen

Die Sprache für die auf dem Bildschirm erscheinenden Informationen und Bildschirmmenüs kann gewechselt werden.

1 Drücken Sie die Taste MENU auf der Fembedlenung. Ergebnis: Das Hauptmenü wird angezeigt.
2 Drücken Sie so oft die Tasten ▲.▼. ◀ oder ▶, bis der Cursor auf dem Symbol für SPRACHE NÄHLEN steht.
3 Drücken Sie die Taste OK, um diese Option anzuwählen. Ergebnis: Das Menö SPRACHE MÄHLEN wird angezeigt
4 Wählen Sie mit der Taste ▲ oder ▼ die gewürschte Sprache.
5 Drücken Sie die Taste OK, um die ausgewählte Sprache zu speichern.
6 Drücken Sie die Taste MENU zweimal, um das Menü zu verlassen. Ergebnis: Von jetzt an werden alle Bildschirminformationen in der gewählten Sprache angezeigt.

Ausgangskanal des Videorecorders einstellen

Wenn das vom Videorecorder kommende Bild nicht scharf einstellbar ist. z. B. aufgrund von Störungen durch benachbarte Kanäle, können Sie den Ausgangskanal ändern. Anschließend müssen Sie das Fernsehgerät nochmals auf den Videorecorder abstimmen.

1 Drücken Sie die Taste MENU auf der Fernbadierung. Ergebnis: Das Hauptmerü wird angezeigt.
2 Drücken Sie so oft die Tasten ▲▼,◀ oder ► bis der Cursor auf dem Symbol für SETUP steht.
3 Drücken Sie die Taste OK, um diese Option anzuwählen. Ergebnis: Das Menü SETUP wird angezeigt.
4 Drücken Sie so oft die Taste ▲ oder ▼ bis die Option HF-AUSGANG gewählt ist.
5 Wählen Sie den gewünschten Ausgangskanal (CH21\~CH69) durch Drücken der Tasten ◀ oder ▶
6 Drücken Sie nach der Einstellung die Taste MENU zweimal, um das Menü zu verlassen. Stimmen Sie das Fernsehgerät erneut auf den Visionsrecorder ab (siehe Seite 14).

Tonsystem für HF-Ausgang wählen (B/G-D/K) ★(nur SV-643X/SV-6430X/SV-640X)

Wählen Sie das Tonsystem aus, das dem angeschlossenen Fernslehgerät entspricht (B/G oder D/K).

1 Drücken Sie die Taste MENU auf der Fernbedierung. Ergebnis: Das Hauptmenü wird angezeigt.
2 Drücken Sie so oft die Tasten ▲, ▼, ◀ oder ▶, bis der Cursor auf dem Symbol für SETUP steht.
3 Drücken Sie die Taste OK, um diese Option anzuwählen. Ergebnis: Das Menü SETUP wird angezeigt.
4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option TV-SYSTEM gewählt ist.
5 Drücken Sie die Taste ▶, um G oder K zu wählen.
6 Drücken Sie nach der Einstellung die Taste MENU zweimal, um das Menü zu verlassen.

Sender automatisch einstellen und speichern

Sie brauchen die Sender nicht einzustellen, wenn sie bereits automatisch eingestellt wurden (siehe "Automatische Sendereinstellung beim Anschluß", auf Seite 13).

Der Videorecorder ist mit einem Tuner für den Empfang von Fernsehsendern ausgestattet. Damit der Videorecorder die über den Tuner empfangenen Sendungen aufzeichnen kann, müssen Sie die Fernsehsender am Videorecorder einstellen und abspeichem. Dies kann folgendermaßen geschehen:

• automatische Sendereinstellung beim Anschluß
  (siehe Seite 13)
  ♦ automatisch

• manuell (siehe Seite 19)

Es können bis zu 80 Sender gespeichert werden.

Bei Anschluß eines Decoders: Damit der Videorecorder einen codierten Fernsehsender decodieren kann, muß nach dem Suchlauf der Decoder aktiviert werden (siehe Seite 19). ★(nur SV-643X/SV-6430X/SV-445X/SV-243X)

1 Drücken Sie die Taste MENU auf der Fembedlenung.

Ergebnis: Das Hauptmenü wird angezeigt.

2 Drücken Sie so oft die Tasten ▲, ▼, ◀ oder ▶, bis der Cursor auf dem Symbol für SETUP steht.

3 Drücken Sie die Taste OK um diese Option anzuwählen.

Ergebnis: Das Menü SETUP wird angezeigt.

4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option AUTO-SENDERPROG. gewählt ist. Dann drücken Sie die Taste ▶, um diese Option anzuwählen.

Ergebnis: Das Menü LÄNDERNAHL wird angezeigt.

5 Wahlen Sie Ihr Land durch menmaliges Drücken von ▲ oder ▼. Der Videorecorder benötigt diese Information, um den Sendersuchlauf korrekt durchzuführen und die Sender in einer vorgegebenen Reihentolge zu speichern.

6 Drücken Sie die Taste OK. Ergebnis: Es erscheint eine Meldung, mit der darauf hingewiesen wird, daß alle Sender, die bereits am Videorecorder voreingestellt waren, gelöscht werden.

7 Drücken Sie die Taste OK, um den automatischen Suchlauf zu staden.

Eroebnis: • BITTE HARTEN blinkt auf dem Bildschirm.

• Das erste Frequenzband wird durchsucht; der erste
galundens Sender wird angezeigt und gespeichert.
- Der Vide-recorder sich anschließend nach den zweiten Sender usw.
- Wenn der automatische Zugalauf beendet ist schallst

der Videorecorder automatischen auf Programmplatz 1.

Die Anzahl der automatisch durch den Videorecorder gespeicherten Sender hängt von der Anzahl der gefundenen Sender ab (Land, Emplangsbedingungen, usw.).

8 Wenn Sie die automatische Senderspeicherung vor Abschluß abbrechen wollen, drücken Sie die Taste MENU dreimal. um das Menü zu verlassen.

Datum und Uhrzeit werden automatisch vom Sendersignal eingestellt. Wenn das Signal zu schwach ist, oder wenn ANDERE Im Menßänderwahl gewählt ist, werden Datum und Uhrzeit eventuell nicht automatisch eingestellt. In diesem Fall müssen sie manuell eingestellt werden (siehe Seite 15).
- Beim automatischen Suchlauf kann es vorkommen.
daß einige Sender mehrtach gespeichert werden.
Wählen Sie die Sender mit dem besten Empfang und
loschen sie die nicht mehr benötigten Sender (siete Seite 20).

Sender manuell einstellen und speichern

Sie brauchen die Sender nicht manuell einzustellen.

wenn sie bereits automatisch eingestellt wurden

Bei Anschluß eines Decoders: Dam1 der Videorecorder einen coderten Fernsehsender decodaren kann, mu3 nach dem Suchlauf der Decoder aktiviert werden. ★(nur SV-643X/SV-6430X/SV-445X/SV-248X)

1 Drücken Sie die Taste MENU auf der Fernbedienung.

Ergebnis: Das Hauptmenü wird angezeigt.

2 Drücken Sie so oft die Tasten ▲, ▼, ▶ oder ▶, bis der Cursor auf

dem Symbol für SETUP steht.

3 Drücken Sie die Taste OK, um diese Option anzuwänlen.

Ergebnis: Das Merü SETUP wird angezeigt.

4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option MAN.

SENDEREINST. gewählt ist

5 Drücken Sie die Taste ▶ um diese Option anzuwahlen.

Ergebnis: Das Manü SENDER-TABELLE wird angezeigt.

1. Willey Sie mit den Tacten – 100% – einen Programmietzt aus

- Warten Sie mit den Tasien - Käser - einen Programmplatz aus, unter dem Sie einen neuen Sender speichern möchten.

7 Drücken Sie die Taste

Ergebnis: Das Merü MAN. SENDEREINST. wird angezeigt

1. Deirken Sie de Tazin 1 oder 2 um ein Kapitalnummer

- Drucken Sie der einzustellen

Wern Sie die Karainummer des gesuchten Senders kernen, geben Sie die Nummer mit den Ziffertastan der Fembacienung ein: z.B. für den Sander E21 zuarst "0" drücken, dann "2" und "1" (siehe Seite 44).

Be Anschluß eines Decoders (SV-643X/SV-6430X/SV-445X/SV-243X) für codierte Sender:

a. Drucken Sie de Taste ▼, um die Option DECODER zu wählen.

b. Drücken Sie die Tasten ◀ oder ▶, um den Decoder für den Fomschappier zu aktivieren. Damit der Wagesorder einer

Frembelsender zu aktiviert. Damit der Visebetobolderen codierten Sender decodieren kann, muß der Decoger nach dem

Suchlauf eingeschaltet werden.

9 Drücken Sie so oft die Taste ▲ oder ▼ bis die Option NAME

gewählt ist.

Der Sendername wird normalerweise durch das Sengesignal

automatisch eingestellt.

10 Drücken Sie die Taste ▶, um den Namen des Senders zu ändern.

Ergebnis: Die erste Steile des Namens blinkt.

11 Um... drücken Sie...

ein Zeichen in dem Namen zu wählen. die Taste ▲ oder ▼, bis das gewünschte Zechen angezeigt wird (Buchstaben. Ziffern oder das Zeichen *-). zur nächsten oder zur vorhergehenden die Taste ▶ bzw. ◀

Stelle zu gelangen.

12 Wenn... dann drücken Sie...

der angezeigte • so oft de Taste ▲ oder ▼,

Sender bis die Option FEIN gewählt ist.

gespeichert • die Taste◀ oder▶, um eine Fenabstimmung

werden soll, durchzulühren

• die Taste OK. um den Sender zu speichern.

der angezeigte • so oft die Taste ▲ oder ▼,

Sender nicht bis die Option CB gewählt ist.

gespeichert ♦ die Taste▶, um eine andere Kanalnummer

werden sol. und damit einen anderen Sender aufzurufen.

Kenren Sie dann zum Anfang von Schritt 12 zurück.

13 Wiederholen Sie das Einstellverfahren ab Schritt 6, bis alle
gewürschten Sender gespeichert sind
14 Drücken Sie die Taste MENU dreimal, um das Menü zu verlassen.

★SV-643X/SV-6430X/SV-446X/SV-243X

Gespeicherte Sender löschen

Wenn ein Fernsehsender gespeichert wurde,

◆ der nicht erwünscht ist oder

♦ der auf dem falschen Programmplatz liegt,

kann er gelöscht werden.

1 Drücken Sie die Taste MENU auf der Fembecienung. Ergebnis: Das Hauptmenü wird angezeigt.

2 Drücken Sie so oft die Tasten ▲, ▼, ◀ oder ▶, bis der Cursor auf dem Symbol für SETUP steht.

3 Drücken Sie die Taste OK, um diese Option anzuwählen. Ergebnis: Das Menü SETUP wird angezeigt.

4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option MAN. SENDEREINST. gewählt ist.

5 Drücken Sie die Taste ▶, um diese Option anzunwählen. Ergebnis: Das MerßENDER-TABELLE wird angezeigt

6 Drücken Sie so oft die Taste ▲ oder ▼, bis der Programmplatz des zu löschenden Senders gewählt ist.

7 Drücken Sie die Taste CLR/RST.

8 Um weitere Sender zu löschen, wiederholen Sie dieses Verfahren ab Schritt 6

9 Drücken Sie anschließend die Taste MENU dreimal, um das Menü zu verlassen.

Gespeicherte Sender sortieren

Sie können die Reihenfolge ändern, in der die Sender gespeichert sind. Dazu weisen Sie einem Sender einen anderen Programmplatz zu.

1 Drücken Sie die Taste MENU auf der Fernbadierung.
Ergebnis: Das Hauptmenu wird engezegt.
2 Drücken Sie so oft die Tasten ▲, ▼, ◀ oder ▶, bis der Cursor auf dem Symbol für SETUP sieht.
3 Drücken Sie die Taste CK, um diese Option anzuwänlen. Ergebnis Das Menü SETUP wird angezeigt.
4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option MAN. SENDEREINST. gewählt ist.
Dann drücken Sie die Taste ▶ um diese Option anzuwählen. Ergebnis Das Menü SENDER-TABELLE wird angezegl.
5 Drücken Sie so oft die Taste ▲ oder ▼, bis der gewünschte
Ergebnis Der angewählte Sender wird gleichzeitig auf dem Fernsenbildschirm angezeigt.
6 Drücken Sie die Taste OK auf der Fernbedierung, um den Sorliermodus zu aktivieren.
Beispiel: Sie möchten den unter Programmplatz 1 gespeicherten Sander unter Programmplatz 3 speichem.
7 Wählen Sie mit der Taste ▲ oder ▼ den Programmplatz, zu dem Sie der Sender verschieben möchten. Drücken Sie nochmais die Taste OK, um die Programmplätze zu rauschen. Beispiel: Der unter Programmplatz 1 gespeicherte Sender wird zu Programmplatz 3 geschoben; der unter Programmplatz 3 gespeicherte Sender wird zu Programmplatz 1 geschoben.
8 Um weitere Sender zu sortieren, wiederholen Sie das Verfahren ab Schritt 5.
9 Drücken Sie nach Abschluß aller Änderungen die Taste MENU dreimal, um das Menü zu verlassen.

★(5V-613X/5V-6430X/5V-615X/5V-243X)

★(3V-640X-5V-240X)

Zwischen den Betriebsarten TV und VCR umschalten ★(nur SV-643X/SV-6430X/SV-445X/SV-243X)

Mit der Taste TV: VCR können Sie umschalten, ob am Fernsehgerät das Signal vom Videorecorder oder das Signal vom Tuner des Fernsehgerätes angezeigt wird. Auf diese Weise können Sie z. B. eine Sendung mit dem Videorecorder aufnehmen und sich gleichzeitig eine andere Sendung auf dem Fernsehgerät ansehen.

Die Abkürzung VCR steht für "Videorecorder".

Wenn die VCR-Anzelge (V) ... Das Fernsehgerät.

Im Display des Video- muß auf den AV-Eingang (bei Anschluß

recorders leuchtet: über Scarkabel oder auf den

Programmplatz für den Videorecorder (bei Anschluß nur über Koaxialkabel) eingestellt werden. Dann empfängt das Fernsehgerät das Bild vom Videorecorder. Sie können die Programmplätze mit den Tasten PROG (▲ oder ▼) am Videorecorder oder auf der Fernbedienung des Videorecorders wählen.

nicht leuchtet jeder der erplänet das Bild von ihrer Hausanthenne

Videorecorder ausge- oder vom Kabelnetz wie vor dem

schaltet ist): Anschluß des Videorecorders. Sie können

dann die Tasten Programplatz | ▲ oder

▼) am Fernsehgerät benutzen, um die

Programplätze zu wählen.

Zum Umschaten zwischen TV- und VCR-Betrieb drücken Sie die Taste TV/VCR.

Videokassettentyp wählen

Wenn das Bandzählwerk die auf der Kassette verbleibende Restzeit angeben soll, müssen Sie im Menü einstellen, welche Art von Kassette eingelegt wurde.

1 Drücken Sie die Taste MENU auf der Fernbedienung.

Ergebnis: Das Hauptmenii wird angezeigt.

2 Drücken Sie so oft die Taster ▲, ▼, ◀ oder ▶, bis der Cursor auf dem Symbol für EINSTELLUNGEN steht.

3 Drücken Sie die Taste OK, um diese Option anzuwählen.

4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option KASS. WÄHLEN gewählt ist.

5 Drücken Sie mehrmals die Taste ◀ oder ▶ bis die Aufnahmedauer der Kassette korrekt angezeigt wird.

6 Drücken Sie zweimal die Taste MENU, um das Menü zu verlassen.

Aufnahmegeschwindigkeit (SP/LP) wählen ★(nur SV-643X/SV-6430X/SV-640X/SV-445X)

Sie können beim Aufnehmen von Sendungen zwischen zwei verschiedenen Geschwindigkeiten wählen:

Im Longplay-Betrieb:

• hat jede Kassette die doppelte Aufnahmedauer;
• Ist die Qualität der Aufzeichnungen geringfügig schlechter als im SP-Betrieb.

Um eine Sendung drücken Sie die Taste SPEED aufzunehmen... auf der Fernbedlenung, bis...

im Standardplay-Betrieb, SP angezeigt wird. im Longplay-Betrieb, LP angezeigt wird.

Löschschutz für bespielte Videokassette aktivieren

Videokassetten besitzen eine Löschzunge, die ein verschentliches Löschen von Aufnahmen verhindert. Durch Entfernen dieser Zunge wird die Kassette für die Aufnahme gesperrt.

1 Wenn Sie den Lösenschutz für eine Kassette aktivieren möchten, brechen Sie die Löschzunge mit einem keinen Schraubendreher heraus.
2 Wenn Sie eine geschürzte Kassette (mit herausgebrachener Löschzunge) überspielen möchten, decken Sie die Lösenschutzölfrung mit Kebeband ab.

Eine Sendung sofort aufnehmen

Vor dem Aufnehmen einer Sendung müssen Sie zunächst den entsprechenden Sender einstellen (wenn Sie nicht über eine externe Videosignatquelle aufnehmen). Wenn dies noch nicht gescheben ist, sehen Sie auf den Seiten 18 und 19 nach.

1 Schallen Sie das Fernsehgerät ein.

2 Um die Aufnahme der Sandung am Femsehbildschirm zu verfolgen, wählen Sie am Femsehgerät den AV-Engang (bei Anschluß über Scartkabel) oder dan für den Vide-recorder reservierten Programmplatz (bei Anschluß nur über Koaxialkabel).

3 Legen Sie die Kassatte ein, auf die Sie die Sengung aufnehmen wollen. Das Ferster muß nach oben weisen und die Löschnungen muß intakt sein.

Ergebnis: Der Videoreorder wird automatisch eingeschaltet.

4 • Wählen Sie mit den Tasten PROG (▲ oder ▼) den aufzunehmenden Sender oder

- Wahlen Sie mit der Taste INPUT der Eingang AV1, AV2 ★(nur SV-645X/SV-6430X/SV-445X/SV-243X) oder AUX ★(nur SV-643X/SV-445X), an dem das aufzurehnende Signal eingespeisi wird (z.B. von einem Satelliteremplänger). Ergebnis: Der Programmplatz wird angezeigt und auf dem Fem- sehgerät erscheint das Programm.

★ Beim SV-643X/SV-6430X/SV-640X/SV-445X können Sie die Aufnahme-geschwindigkeit (SP/LP) wählen. Drücken Sie dazu die Taste SPEED (siehe Seite 23).

5 Halten Sie die Taste REC einen Augenblick lang gedrückt, um die Aufnahme zu starten. Ergebnis: Die Aufnahme-Anzeige erschent auf dem Fernsehgerdt und auf dem Display des Videorecorders. Auf der Kassette wird ein Index aufgezeichnet (siehe Seite 35).

6 Zum Stappen der Aufnahme drücken Sie einmal die Taste ■

- Wenn die Kassette beim Starten der Aufnahme ausgeworfen wird, sehen Sie nach, ob die Löschzunge herausgebrochen ist. Überklaben Sie die Öffnung ggf. mit Klebeband.

- Wenn während der Aufnahme das Bandende erreicht wird, spult der Videorecorder die Kassette automatisch zurück.

Eine Sendung mit automatischem Aufnahmestopp aufnehmen

Mit dieser Funktion können Sie mit dem Videorecorder eine Aufnahme von maximal neun Stunden (LP-Betrieb) erstellen. Der Videorecorder stoppt nach der eingestellten Zeitdauer automatisch.

1 Schalten Sie das Fernsehgerät ein.

2 Um die Aufnahme der Sandung am Fernsehbildschirm zu verfolgen, wählen Sie am Fernsehgerät den AV-Eingang (bei Anschluß über Scartkabel) oder den für den Videorecorder reservierten Programplatz (bei Anschluß nur über Koastalkabel).

3 Legen Sie die Kassette ein, auf die Sie die Sendung aufnehmen wollen. Das Fenster muß nach oben weisen und die Löschzunge muß intakt sein. Ergebnis: Der Videorecorder wird automatisch eingeschaltet

4 • Wählen Sie mit den Tasten PROG (▲ oder ▼) den aufzunehmenden Sender oder
- Wahlen Sie mit der Taste INPUT den Eingang AV1. AV2 ★(nur SV-643X/SV-6430X/SV-445X/SV-243X) oder AUX ★(nur SV-643X/SV-445X), an dem das aufzunehmende Signal eingespeist wird (z.B. von einem Satelltenempfänger). Ergebnis: Der Programmplatz wird angezeigt und auf dem Fern seherät erschent das Programm.

Beim SV-643X/SV-6430X/SV-640X/SV-445X können Sie die Aufnahme-geschwindigkeit (SP/LP) wählen. Drücken Sie dazu die Taste SPEED (siehe Seite 23).

5 Halten Sie die Taste REC einen Augenblick lang gedrückt, um die Aufnahme zu starten. Ergebnis: Die Aufnahme-Anzeige erscheint auf dem Femsahgerät und auf dem Display des Videorecorders. Auf der Kasselle wird ein Index aufgezeichnet (siehe Seite 35).

6 Drücken Sie mehrmals die Taste REC, um die Aufnahmedauer zu verlängern:

- In 30-Minuten Intervention bis zu vier Stunden - In 1-Stunden-Intervallen bis zu neun Stunden (LP-Betrieb) Ergebnis: Die Dauer wird auf dem Display des Videorecorders und auf dem Fernsehbildschirm angezeigt. Das gewählte Programm wird während der eingestellten Zeildauer aufgenommen. Anschließend stoppt der Videorecorder die Aufnahme automatisch.

7 Wenn die Aufnahme vor Ablauf der eingestellten Zeitdauer beandel werden soll, drücken Sie die Taste STANDBY:ON.

Wenn während der Aufnahme das Bandende erreicht wird: - stoppt die Aufnahme; - schaltet der Videoreorder automatisch ab.

ShowView™-Funktion verwenden

Vor dem Programmieren des Videorecorders:

♦ Schalten Sie Ihr Fernsehgerät und Ihren Videorecorder ein.
Überprüfen Sie, ob Datum und Uhrzeit richtig sind (falls die Zeituhr nicht eingestellt wurde, wird die Einstellung von Datum und Uhrzeit automatisch aktiviert). Nähere Informationen hierzu siehe Seite 15.
♦ Legen Sie die Kassette ein (mit intakter Löschzunge), auf der die Sendung aufgenommen werden soll.

Es können bis zu sechs Aufnahmen programmiert werden.

1 Drücken Sie die Taste TIMER.

Ergebnis: Das Monü TIMER-TYP wird angezeigt.

2 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option SHOWVIEW gewählt ist.

3 Drücken Sie die Taste ▶, um das Manü SHOWVIEW aufzurulan. Ergebnis: Auf dem Bildschirm erscheint die Eingabeaufordierung für den ShowView-Code.

Wenn bereits sechs Aufnahmen programmiert wurden, erscheint die Meldung ALLE SPEICHERPLÄTZE SIND BELEGT. Sehen Sie auf Seite 29 nach, wenn Sie die Programmierung einer Aufnahme lischen möchten.

4 Geben Sie mit den Ziffermästen den Code ein, der in Ihrer Fernsenzeitschrift als ShowView-Code für die aufzunahrende Sendung angegeben ist.

iern Sie den eingegabenen ShowView-Code kerrigieren
• Drücken Sie de Taste◀, bis die zu korrigierende Ziffer
gelöscht ist. • Geben Sie die richtige Ziffer ein.

5 Drücken Sie die Taste MENU. Ergebnis: Die Aufnahmedaten werden angezeigt

Wenn die ShowView-Funktion zum ersten Mal für einen gespeicherten Sender benutzt wird, blinkt der Programmplatz. Dieses eine Mal müssen Sie den Programmplatz manuell eintragen. Wählen Sie den Programmplatz mit den Tasten oder. Sehen Sie auf der fahengen Seite nach, wenn:
• Programmplatz oder Zeitangaben binken.
• Sie die Aufnahmedaten ändern möchten.

6 Wenn der Programmplatz und die Zeitangaben stimmen, drücken Sie die Taste MENU.

7 Drücken Sie die Taste STANDBY/ON. um den Timer zu aktivieren.

Ergebnis: Die Timer-Anzeige (Perscheint.
Wenn Sie die Taste STANDSY:ON drücken, ohne daß eine Kassette eingelegt ist, blinkt die Timer-Anzige (2). Kassetten ohne Löschzunge werden ausgegeben. Legen Sie eine geeignete Kassette ein.

8 Sehen Sie auf Seite 29 nach, wenn:

• Sie prüten möchten, od der Videorecorder richtig programmiert ist.
• Sie eine Aufnahme Programmung aus löchen möchten.
• Sie eine Annahme-Programmierung auschließlich,

^TM Show/View ist ein eingetragenes Wasenzeichen der Genstar Development Corporation. Das System Show/View sind unter Lizenz von Genstar Development Corporation begestellt

Show View-Aufnahmedaten ändern ★(nur SV-643X/SV-6430X/SV-640X/SV-445X/SV-243X)

Wenn Sie die angezeigten Daten korrigieren oder einige Elemente daraus ändern möchten, zum Beispiel die Aufnahmegeschwindigkeit, können Sie dies tun, bevor Sie die Aufnahmedaten mit der Taste MENU bestätigen.

Wenn... dann gehen Sie wie folgt vor:

Sie eine andere Eingangssignalquelle als den Tuner wählen möchten.- AV1, AV2* (nur SV-643X/SV-6430X/SV-445X)SV-243X) oder AUX* (nur SV-643X/SV-445X)

• Drücken Sie die Taste ◄(oder)◆, um die Spalte PR. Zu wählen.• Drücken Sie die Taste INPUT ein- oder animals, um den Eingang AV1. AV2* (nur SV-643X/SV-6430X/SV-445X)SV-243X) oder AUX* (nur SV-643X/SV-445X) anzuwählen.Ergebnis:Ansteile des Programmdalzes wird A1. A2 oder AU4 für den Eingang AV1. AV2 oder AUXangezeigt: das an diesem Eingang eingespeiste Signal (z. B. von einem Satelliteerempfänger) wird aufgenommen.

Die Eingangssignaquelle muß gewählt werden, bevor ein anderer Wert geändert wird.

Sie eine Sendung täglich (Montag bis • Drücken Sie die Taste• oder ▶, um die Spalle TAG zu wählen. Sonntag) zur gleichen Zeit aufnahmen• Drücken Sie die Taste▲ oder ▼, bis der Wert TAGL (täglich) möchten, angezeigt wird.

Sie eine Sendung einmal wöchentlich am gleichen Tag zur gleichen Zeit

Drücken Sie die Taste ▲ oder ▶, um die Spalte TAG zu wählenDrücken Sie die Taste ▲ oder ▼, bis der Wert W— (Woche)

aufnehmen möchten, gefolgt durch den gewünschten Tag angezeigt wird. Beispiel: W-SA (wöchentlich samstags).

Sie die Aufnahmazer verlängern möchten.	Drücken Sie die Taste ▲ oder ▶ um die Spalte ENDE zu wählen.
	Drücken Sie die Taste ▲ oder ▼ um die Zeit zu verlängem

bzw. zu verkürzen.

Sie die Aufnahme mit VPS-Funktion • Drücken Sie die Taste• erstellen möchten.

oder, um die Spalle V/P zu wählen oder, bis die Angaba ON

angezeigt wird.

Aktivieren Sie nur dann die VPS-Funktion, wenn Sie sicher sind, daß die aufzunehmende Sendung mit VPS ausgestrahlt wird. Wenn Sie VPS aktivieren (durch die Anzahl von "ON" in der rechten Spalte auf dem Bildschirm), dann müssen Sie die Startzelt genau nach dem veröffentlichten TV-Senteplan einstellen. Anderfalls bleibt die Timer-Aufnahme aus.

Sie eine andere Aufnahmegeschwindigkeit • Drücken Sie die Taste ◀ oder ▶ um die Spalte zur Wahl wählen möchten, der Aufnahmegeschwindigkeit zu wählen.

★inur SV-643X/SV-6430X/SV-640X/SV-445X) • Drücken Sie die Taste ▲ oder ▼, bis die gewünschte

Angabe angezeigt wird:
• AUTO (Automatische Auswahl der
Aufnahmepeschwindlichkeit: siehe Seite 28
• SP (Standardplay)
• LP (Longplay)

Timer-Aufnahmen programmieren

Sie können Aufnahmen bis zu einem Monat im voraus programmieren. Der Videorecorder kann die Daten für maximal sechs Timer-Aufnahmen speichern.

Prüfen Sie vor dem Programmieren einer Aufnahme, ob Datum und Uhrzeit richtig eingestellt sind.

1 Legen Sie eine Kassatte ein, und drücken Sie die Taste TIMER. Drücken Sie so oft die Taste ▲ oder ▼, bis die Option STANDARD gewählt ist. Dann drücken Sie die Taste ▶. Oder: ◆ Drücken Sie die Taste MENU auf der Fermedienung.
Ergebnis: Das Hauptmenü wird angezeigt.
- Drücken Sie die Taste OK, um die erste Option anzuwählen
Ergebale: Das Manji TIMER-AMENDIMEN wird zengapital.

2 Drücken Sie die Taste ▶ um in die Spalte PR zu springen.

3 Wänten Sie mit ▲ oder ▼ den gewünschten Programmplatz oder mit INPUT den Eingang AV1, AV2 ★(nur SV-643X/SV-6430X/SV-445X/SV-243X) oder AUX ★(nur SV-643X/SV-445X) (Anzeige A1, A2 oder AD).

4 Drücken Sie ▶, um in die Spalte TAG zu springen.

5 Stellen Sie mit ▲ oder ▼ dan gewünschten Tag ein.

6 Drücken Sie ▶ um in die Spalle BEGINN zu springen.

7 Stellen Sie mit ▲ oder ▼ den gewünschten Stundenwert ein.

8 Drücken Sie ▶, um die Minuten zu wählen.

9 Stellen Sie mit ▲ oder ▼ dan gewünschten Minutenwert ein.

10 Drücken Sie ▶ um in die Spalte ENDE zu springen.

11 Stellen Sie mit ▲ oder ▼ die gewünschte Stoppzelt für die Aufnahme auf die gleiche Weise ein wie die Starzeit der Aufnahme.

Beim SV-64SX/SV-6430X/SV-640X/SV-445X können Sie die Aufnahmegeschwindigkeit wählen. a. Drücken Sie ▶, um die Aufnahmegeschwindigkeit zu wählen. b. Drücken Sie ▲ oder ▼, um AUTO (automatische Auswahl der Aufnahmegeschwindigkeit - siehe Erklärung unten), SP (Standardplay) oder LP (Longplay) zu wählen.

12 Drücken Sie ▶, um in die Spalte V/P (VPS) zu springen. 13 Drücken Sie ▲ oder ▼, um die VPS(V/P)-Funktion zu aktivieren (Einstellung CK) oder auszuschalten (Einstellung -).

14 Wenn alle Werte richtig eingestellt sind, drücken Sie die Taste MENU.

15 Drücken Sie die Taste STANDBY/ON, um den Timer zu aktivieren.

Automatische Auswahl der Aufnahmageschwindigkeit *(nur SV-643X/SV-6430X/SV-640X/SV-445X) Mit dieser Funktion wird die Dauer der programmieren Aufnahme mit der auf der eingegleten Kassette tatsächlich verbleibenden Aufnahmezeit verglichen. Falls das Band nicht mehr ausreicht, um eine Aufnahme im SP-Betrieb zu beenden, schaltet der Videorecorder automatisch zum LP-Betrieb um, damit die komplette Sendung aufgenommen werden kann.

Beispiel: Wenn Sie eine Aufnahme von einer Stunde mit der Einstellung AUTO starten, und auf der Kassette nur noch eine Bankrestzeit von 40 Minuten zur Verfügung steht, nimmt der Videorecorder 20 Minuten lang im SP-Betrieb auf und schaltet dann für die restlichen 40 Minuten zum LP-Betrieb um.

Aufnahme-Programmierung überprüfen

Sie können die Aufnahme-Programmierung überprüfen:

• wenn Sie die Programmierung des Videorecorders beendet haben;
• wenn Sie vergessen haben, welche Sendungen aufgenommen werden sollten.

1 Legen Sie eine Kassette ein, und drücken Sie die Taste TIMER. Drücken Sie so oft die Taste ▲ oder ▼ bis die Option STANDARD gewählt ist. Dann drücken Sie die Taste ▶. Oder

- Drücken Sie die Taste MENU auf der Fernbedierung

Ergebnis: Das Hauptmenü wird angezeigt. - Drücken Sie die Taste OK, um die erste Option anzuwären. Ergebnis: Das Menü TIMER-AUFNAHMEN wird angezeigt.

2 Drücken Sie die Taste ▲ oder ▼. um eine der programmierten Aufnahmen auszuwählen.

3 Drücken Sie die Taste ◀ oder ▶, um bei Bedarf bestimmte Werls anzuwählen und zu ändern. Näheres hierzu ist auf den vorhergehenden Seiten beschrieben.
4 Nach der Einstellung drücken Sie zweimal die Taste MENU, um die Anzeige der Aufnahmedaten wieder auszublenden.
Denken Sie daran, den Timer wieder zu aktivieren. Dazu drücken Sie die Taste STANDBY/ON.

Aufnahme-Programmierung löschen

Sie können alle Aufnahme-Programmierungen löschen, die:

♦ falsch sind;
♦ nicht mehr gewünscht werden.

1 Legen Sie eine Kassette ein, und drücken Sie die Taste TIMER. Drücken Sie so oft die Taste ▲ oder ▼ bis die Option STANDARD gewählt ist. Dann drücken Sie die Taste ▶. Oder:

• Drücken Sie die Taste MENU auf der Fernbedierung.
  Ergebnis: Das Hauptmenü wird angezeigt.
• Drücken Sie die Taste OK, um die erste Option anzuwählen. Ergebnis: Das Menü TIMER-AUPNAHMEN wird angezeigt.

2 Wahlen Sie mit der Taste ▲ oder ▼ die zu löschende Aufnahme.

3 Drücken Sie die Taste CLR/RST, um die angewählte Aufnahme zu löschen.

Ergebnis: Die Daten der ausgewählten Aufnahme werden gelöscht. Die Sendung wird nicht aufgenommen.

4 Nach der Einstellung drücken Sie zweimal die Taste MENU.

Videokassette wiedergeben

Mil dieser Funktion können Sie eine bespielle Kassette wiedergeben.

1 Schallen Sie das Fernsehgerät und den Videoreorder ein.

2 Lagen Sie die abzuspielande Videckassette ein. Bei Kassetten mit intaktar Löschzunge drücken Sie die Tasta ▶II. Ist die Löschzunge herausgebrochen, wird die Kassalte automatisch abgespielt.

- Direkt nach dem Einlegen einer Kassette wird die Spurlage des Bands automatisch optimiert, um eventuelle Störungen zu reduzieren (Digital Auto Tracking).

- Dia Kassette wird automatisch zurückgaspult, wenn während der Wiedergabe einer Kassette das Bandende erreicht wird.

- Sie können NTSC-Kassetten wiedergeben, auch wenn ein PAL-Fernsengerät angeschlossen ist (Modus NTPBPAL - NTSC PLAYBACK ON PAL). Sie können jedoch keine NTSC-Autnahmen erstellen.

3 Um... drücken Sie...

die Wiedergabe zu stoppen, ■ (STOP).

die Kasselle auszuwerlen, (EJEST).

Spurlage automatisch einstellen

Mit der automatischen Spurlageneinstellung können Sie die Spurlage des Bands automatisch einstellen, um eine optimale Bildqualität zu erhalten.

Wenn während der Wiesergabe Hauschbaken oder Streifen auftreten. drücken Sie die Taste A.TRK auf der Fernbedlenung.

Ergebnis: • Die Anzeige für die Spurlageneinstellung erscheint. • Die Spurlage wird automatisch eingestellt.

- Nach der Einstellung verschwindel die Spurlagenanzeige.

Spurlage manuell einstellen

Mit den Tasten TRK können Sie die Spurlage des Bands manuell verändern, um eine optimale Bildqualität zu erhalten.

Wenn während der Wiedergabe Rauschbalken oder Strehen auftreten und die automatische Spurlageneinstellung (siehe oben) kein optimales Ergebnis erzielt, können Sie die Spurlage des Bands durch Drücken der Tasten TRK (AderMANuell einstellen, bis das Bild klar und stabiliert

Ergebnis: • Die Anzeige für die Spurlageneinstellung erscheint.

• Sie können die Scurlage manuell einstellen

- Nach der Einstellung verschwindet die Spurlageranzeige.

Bildschärfe automatisch oder manuell einstellen

Wenn Sie die IPC-Funktion aktivieren, wird die Bildschärfe bei der Kassettenwiedergabe automatisch eingestellt (Intelligent Picture Control – automatische Bildelstellfunktion).

Wenn Sie die IPC-Funktion ausschalten, können Sie die Bildschärfe bei der Kassettenwiedergabe manuell einstellen.

1 Drücken Sie während der Wiedergabe die Taste MENU. Ergebnis: Das Hauptmenü wird angezeigt.
2 Drücken Sie so oft die Taster ▲▼, ◀oder ▶, bis der Cursor auf dem Symco EINSTELLUNGEN steht.
3 Drücken Sie die Taste. OK, um diese Option anzuwählen.
Ergebnis: Das Merü EINSTELLUNGEN wird angezeigt.
4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Oplin IPC
gewählt ist.
5 Drücken Sie die Taste ▶, um das Bildeinstelmenü aufzurufen. Ergebnis: Das Menü BILD wird angezeigt.
6 Drücken Sie die Taste ▼, um die IPC-Funktion ein- oder auszuschalten.

Bel eingeschalteter IPC-Funktion (EIN) wird die Bildschärte automatisch eingestellt. Wenn Sie die Bildschärte manuell einstellen möchten, schalten Sie die IPC-Funktion aus (AUS).
7 Bel ausgeschäterer IPC-Funktion s tellen Sie die Bildschärle mit den Tasten ◀ und ▶ wunschgemäß ein.
Wenn Sie zehn Sekunden lang keine Taste drücken, wird das Menü BILD automatisch ausgebierdet.
8 Drücken Sie die Taste MENU, um das Menü zu verlassen.

Sie können auch mit der Taste IPC direkt auf das Bildelinstellmenü zugreifen. Dazu gehen Sie wie folgt vor:

1 Drücken Sie während der Wiedergabe die Taste IPC. Ergebnis: Das Menü BILD wird angezeigt.
2 Drücken Sie die Taste ▼, um die IPC-Funktion ein- oder auszuschalten.
Bei eingeschalteter IPC-Funktion (BIN) wird die Bildscharle automatisch eingestellt.
3 Wenn Sie die Bildschärle manuell einstellen möchten, schalten Sie die IPC-Funktion aus (AUS).
Ergebnis: Die Einstell-Leiste für die manuelle Bildscharfen- einstellung wird aktiviert.
4 Stellen Sie die Bildschärte mit den Tasten ◀ und ▶ wunschgemäß ein.
Wenn Sie zenn Sekunden lang keine Taste drücken, wird das Menü BILD automatisch ausgebierdet.

5 Nach der Einstellung drücken Sie erneut die Taste IPC.

Der Videorecorder erkennt automatisch 16:9-Signale, die über den Eingang AV2 empfangen werden oder von einer Kassette mit Aufnahmen im 16:9-Format kommen. 16:9-Signale können über Scartkabel übertragen werden.

1 Drücken Sie die Taste MENU auf der Fenneclenung. Ergebnis: Das Hauptmenü wird angezeigt.

2 Drücken Sie so oft die Tasten ▲▼,◀ oder ►, bis der Cursor auf dem Symbol EINSTELLUNGEN steht.

3 Drücken Sie die Taste OK. um diese Option anzuwählen. Ergebnis: Das Menü EINSTELLUNGEN wird angezeigt.

4 Drücken Sie so oft die Taste gewählt ist. ▲oder ▼, bis die Option 16:9

5 Drücken Sie die Taste ▶ um AUTO. EIN oder AUS zu wählen.
AUTO	Wählen Sie diese Einstellung, wenn Sie ein 16.9-Femschägär verwenden. Bei Wiedergabe und Aufnahme erkennt der Videorecorder automatisch 18.9-Sendungen und im herkömmlichen Format geseneile Programme.
EIN	Der Videorecorder verwendet bei Wiedergabe und Aufnahme stets den Breitbild kompartiellen Modus. Versicherung verwaltung, wenn das Gerät bei der Einstellung AUTC 16.9-Sendungen nicht erkennt.
AUS	Wählen Sie diese Einstellung, wenn Sie kein 16.9-Femschägär verwenden.

6 Drücken Sie anschließend de Taste MENU zweimal, um das Menü zu verlassen.

Geeignetes Farbsystem wählen

Bevor Sie eine Aufnahme erstellen oder eine Kassette wiedergeben, können Sie das geeignete Farbsystem wählen. Wenn Sie die Option FARBSYSTEM auf AUTO einstellen, wählt der Videorecorder automatisch die Empfangsnorm für die Aufnahme.

• Beim Wiedergeben einer Videokassette wählt der Videorecorder automatisch das richtige Farbsystem.
• Wiedergabe einer Kassette mit NTSC-Autnahmen: Wenn Sie die Wiedergabe einer NTSC-Kassette starlon, stehen bei der Option PARBSYSTEM die Einstellungen NTPB und NT4, 43 zur Auswahl. Bei Anschluß an ein PAL-Fernsehgerät wählen Sie NTPB (NTSC-Wiedergabe auf PAL-TV). Bei Anschluß an ein Multinorm-Fernsehgerät (kompat bei zu NTSC 4,43) wählen Sie NT4, 43.

1 Drücken Sie die Taste MENU auf der Fembedlenung. Ergebnis: Das Hauptmenü wird angezeigt.

2 Drücken Sie so oft die Tasten ▲, ▼, ◀ oder ▶, bis der Cursor auf dem Symbol EINSTELLUNGEN steht.

3 Drücken Sie die Taste OK, um das Menü BINSTELLUNGEN anzuzeigen.

4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option FARBSYSTEM gewählt ist

5 Drücken Sie die Taste ▶ um eine der folgenden Einstellungen zu wählen: AUTO ▶ PAL ▶ MESECAM ▶ B/W. AUTO | Bei der Wedergabe einer Kassette wird das Farbeystem vom Videoreorder automatisch ausgewählt. B/W | Schwarzweiß Wiedergabe

6 Drücken Sie nach der Einstellung die Taste MENU zweimal, um das Menü zu verlassen.

Audio-Ausgangsmodus wählen ★(nur SV-643X/SV-6430X/SV-640X)

Mit der Taste AUDIO können Sie den vom Videorecorder ausgegebenen Ton wählen, während Sie eine Fernsehsendung anschauen oder eine Videokassette mit HiFi-Aufnahmen wiedergeben. Durch wiederholtes Drücken der Taste AUDIO können Sie nacheinander die folgenden Toneinstellungen wählen:

Anzeige\Ton	Stereo Tor	Zue Kanal Ton	Standard-ton
	Stereo Kanal I (MALK)Unter und rechter über Kanal sprache, Kanal	MonoUnter Laut-II(SUB): über rechten Laufsprecher.
	Linker Kanal wird Kanal über bode Laut-über sprecher ausgegeben	I (MIN): MonoUnter und rechten Laufsprecher.
	Rochter Kanal wird Kanal über bode Laut-über lilon und sprecher ausgegeben	I (SUB): MonoUnter und rechten Laufsprecher.
	Gleichzeitige Wiedergabe des liven und rechten Kanalsund des normalen (Mono-Tons.
	Mono über liven und	Kanal I (MIN)rechten Laufsprecher.	Mono

Ton ausschalten ★(nur SV-445X/SV-243X/SV-240X)

Sie können den Ton ausschalten.

Zum Ausschalten des Tons drücken Sie auf der Fernbedierung einfach die Taste AUDIO. Zum Wiedereinschalten drücken Sie nochmals die Taste AUDIO.

Kassette in Zeitlupe wiedergeben

Sie können eine Videokassette in Zeitlupe wiedergeben.

Während der Wiedergabe einer Kassette in Zeitlupe ist der Ton ausgeschaltet.

1 Drücken Sie:

• ▶II. um die Wiedergabe der Kassette zu starten.
• SLOW ( ) so oft wie erforderlich, um die
Geschwindigkeit zu verringern bzw. zu erhöhen.
- Drücken Sie die Taste ▶II zweimal, um zur normalen Wiedergabe zurückzukenren.

2 Bel der Wiedergabe in Zetlupe kann es zu Bilestörungen kommen. Drücken Sie die Tasten TRK ( oder ), um diese Störungen zu minimieren.

Wenn die Zeitupen-Funktion länger als etwa fünf

Minuten benutzl wird, schaltet der Videoracorder

automatisch auf Wiedergabe, um:

♦ die Kassette und
◆ die Videoköpfe zu schonen.

Einzelbilder wiedergeben

Sie können:

• den Bandlauf bei einem bestimmten Bild stoppen:
  ◆ die Aufnahme in Einzelbildern ansehen.

Bei der Einzelbild-Wiedergabe ist der Ton ausgeschaltet.

1 Drücken Sie:

• ▶II. um die Wiedergabe der Kassette zu starten.
• ▶II. um das Band anzuhalten und ein Standbild anzuzeigen.
• F.ADV (①), um das nächste Einzelbild anzuzeigen.

2 Drücken Sie die Taste zurückzukshren. ▶II, um zur normalen Wiedergabe

Nach ca. fünf Minuten langer Einzelbild-Wiedergabe

schaltet der Videorecorder automatisch auf normale Wiedergabe, um Kassette und Videpköpfe zu schonen

Vertikale Instabilität: Bei der Einzeibild-Wiedergabe kann

es zu Bildstörungen kommen. Drücken Sie die Tasten

V-LOCK (in) um diese Störungen zu

mini mieren

Bildsuchlauf vorwärts/rückwärts

Mil dieser Funktion können Sie Aufnahmen besonders schnell vorwärfs oder rückwärts wiedergeben, um eine bestimmte Stelle zu finden.

1 Drücken Sie die Taste PLAY, um de Wiedergabe einer Kassette zu starten. Drücken Sie während der Wiedergabe kurz die Taste oder ◆. Die Kassette wird mit fünflacher Geschwindigkeit wedergegeben.
2 Um zur normalen Wiedergace zurückzukehren, drücken Sie die Taste ▶ III.
3 Wenn Sie während der Wiedergabe die Taste ▶ oder ◀ drücken und gednoldt halten, wird die Kassette mit neuntacher Geschwindigkeit wiedergegeben. Wenn Sie die Taste ▶ oder ◀ freigeben verlangsamt sich die Wiedergabe auf die fünfliche Geschwindigkeit. Um zur normalen Wiedergabe zurückzukehren, drücken Sie die Taste ▶ II.
4 Wenn Sie während des Bidsuchlauf-Modus die Taste ▶ oder ◀ nochmals drücken, wird die Kasselle ohne Bildwiedergabe vergespült bzw. zurückgespült.
5 Wann Sie beim Vor- oder Zurückspulen ( ) nochmals die Taste ▶ oder ◀ drücken, wird der Bildsuchlaut aktiviert.

Eine bestimmte Aufnahme suchen

Wenn Sie mit diesem Videorecorder eine Aufnahme auf Kassette erstellen, schreibt der Videorecorder zu Beginn der Aufnahme automatisch einen "Index" auf das Band.

Mit der Suchfunktion können Sie die Kassette schnell zu einem bestimmten Index vor- oder zurückspulen und die Wiedergabe von dieser Stelle aus starten. Je nach gewählter Richtung werden die Indizes folgendermaßen numeriert:

usw.

Vorherige Aufnahme

Aktuelle Aufnahme

Nächste Aufnahme

usw.

Index Index Index Index

02 01 01 02

Dieser Videorecorder arbeitet mit einem Standard-Indexiersystem (VISS). Er erkennt daher die Index-Marken, die von anderen Videorecordern mit dem gleichen Indexiersystem geschrieben wurden, und umgekehrt.

Index-Suchlauf

1 Um die Index-Marken zu durchsuchen, drücken Sie die Taste INDEX. 2 Wählen Sie die Suchrichtung aus, indem Sie die Taste drücken.
3 Wenn ein Index gefunden wird, gibt der Videorecorder die Kasselle fünf Sekunden lang wieder. Dann wird der Index-Suchlauf longesetzt.
4 Wenn der gasuche Index gelunden ist, drücken Sie de Taste ▶II um zur normalen Wedergabe umzuschaben.

Suche nach einer Index-Nummer

Mit dieser Funktion können Sie die Kassette direkt zu einem bestimmten Index vor- oder zurückspulen. Beispiel: Auf einer Kassette befinden sich drei Aufnahmen; Sie haben die Kassette zum Bandanfang zurückgespult; Sie möchten das Band direkt zum Anfang der zweiten Aufnahme vorspulen.

1 Drücken Sie die Taste INDEX
2 Drücken Sie die Taste ← (rückwärts suchen) oder → (vorwärts suchen) so oft, wie es der gesuchten Index-Nummer entspricht. Im Beispiel: Drücken Sie zweimal die Taste →, um die Kassette direkt zum zweiten Index vorzuspielen.
3 Zum Abrechen der Index-Suche drücken Sie de Taste ▶Ioder ■.

Wiedergabe automatisch wiederholen

Wenn Sie die automatische Wiederhollfunktion aktivieren, wird die Wiedergabe der Kassette von Anfang bis Ende ständig wiederholt.

1 Drücken Sie die Taste MENU auf der Fembedienung. Ergebnis: Das Hauptmenü wird angezeigt.

2 Drücken Sie so oft die Tasten ▲▼, ◀ oder ▶, bis der Cursor auf dem Symbol für ZUSATZFUNKTIONEN steht.

3 Drücken Sie die Taste OK, um diese Option anzuwählen. Ergebnis: Das Menü ZUSATZFUNKTIONEN wird angezeigt.

4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option WIEDERHOLN gewählt ist

5 Um die Wiedergabe... drücken Sie die Taste ◀ oder ▶, bis...

zu wiederholen, EIN angezeigt wird.

nicht zu wiederhelen, AUS angezeigt wird.

6 Drücken Sie nach der Einstellung die Taste MENU zweimal, um das Menü zu verlassen.

Wiedergabe eines Bereichs automatisch wiederholen

Sie können einen Kassettenbereich festlegen und einstellen, wie oft dieser Bereich wiedergegeben werden soll.

1 Drücken Sie die Taste MENU auf der Fembedlenung. Ergebnis: Das Hauptmenü wird angezeigt.

2 Drücken Sie so oft die Tasten ▲, ▼. ◀ oder ▶, bis der Cursor auf dem Symbol für ZUSATZFUNKTIONEN steht.

3 Drücken Sie die Taste OK, um diese Option anzuwählen. Ergebnis: Das Merü ZUSATZFUNKTIONEN wird angezeigt.

4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option BER.WIEDERHOLEN gewählt ist.

5 Um die Wiedergabe... drücken Sie die Taste bis...

eines noch zu delfinterenden Bereichs zu wiederholen. (Diese Einstellung gibt an. wie oft der Bereich wieder- holt wird: 5, 10- oder 15mal) eines Bereichs auszuschalten. AUS angezeigt wird.

6 Drücken Sie anschließend die Taste MENU zweimal, um das Menü zu verlassen.

7 Staten Sie die Wiedergabe. Am Anfangspunkt des zu wiederholender Bereichs drücken Sie de Taste INPUT:REPEAT. Ergebnis Die Meldung 'WIDDERHOL. EINST' wird angezeigt. Am Endpunkt des zu wiederholenden Bereichs drücken Sie nochmals die Taste INPUT:REPEAT.

Die Kassette wird automatisch bis zum Anfang des Bereichs zurückgespult. Die Meldung "BER, WIEDERHOLEN" wird angezeigt. Der definierte Bereich wird je nach Einsstellung 5-, 10- oder 15mal wiedergegeben. Anschließend wird die Wiedergabe normal forgesetzt.

VPS-Modus ein-/ausschalten

Mit der VPS-Funktion können Sie sicherstellen, daß der Videorecorder bei Timer-Aufnahmen die gewünschte Sendung vollständig aufnimmt. Voraussetzung dafür ist jedoch, daß der VPS-Modus für die aufzunehmende Sendung zur Verfügung steht und daß Sie die richtige VPS-Zeit für die Sendung eingeben (in Programmzeitschriften angegeben). Wenn Sie eine falsche VPS-Zeit eingeben, wird die Aufnahme nicht gestartet.

Bei Timer-Aufnahmen mit VPS wird die Aufnahme erst dann gestartet, wenn der Videorecorder das VPS-Signat für die aufzuezeichnende Sendung empfängt. Auf diese Weise werden Sendung stets von Anfang bis Ende aufgezeichnet, auch wenn sie wesentlich später beginnen oder enden.

1 Drücken Sie die Taste MENU auf der Fernbedienung. Ergebnis: Das Hauptmanü wird angezeigt.
2 Drücken Sie so oft die Tasten ▲, ▼, ◀ oder ▶, bis der Cursor auf dem Symbol für ZUSATZFUNKTIONEN steht.
3 Drücken Sie die Taste OK, um diese Option anzuwählen. Ergebnis: Das Menü ZUSATZFUNKTIONEN wird angezeigt
4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option VPS/PDC gewählt ist.
5 Drücken Sie die Taste ▶, um die Option VPS/PDC einzuschalten (EIN).
6 Drücken Sie nach der Einstellung die Taste MENU zweimal, um das Manü zu verlassen.

Show View-Aufnahmezeit verlängern ★(nur SV-643X/SV-6430X/SV-640X/SV-445X/SV-243X)

Mit dieser Funktion können Sie die Aufnahmezeit um maximal 60 Minuten verlängern, falls eine Sendung später beginnt oder die Sendezeit überzogen wird.

Verwenden Sie diese Funktion nur, wenn der VPS-Modus nicht verfügbar oder ausgeschaltet ist.

1 Drücken Sie die Taste MENU auf der Fembedlenung.

Ergebnis: Das Hauptmenü wird angezeigt.

2 Drücken Sie so oft die Tasten ▲, ▼, ◀ oder ▶, bis der Cursor auf dem Symbol für ZUSATZFUNKTIONEN steht.

3 Drücken Sie die Taste OK, um diese Option anzuwählen.

Ergebnis. Das Merü ZUSATZFUNKTIONEN wird angezeigt

4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option SHOWVIEW ZEIT+ gewählt ist

5 Stellen Sie die Zeit, um die Sie eine Aufnahme verlängern möchten, mit den Tasten ◀ oder ▶ in 10-Minuten-Schriften ein.

6 Zum Ausschallen der Funktion drücken Sie so oft die Taste ◀ oder▶, bis die Einstellung AUS angezeigt wird.

Bandzählwerk verwenden

♦ gibt die verstrichene Zeit bei der Wiedergabe und bei Aufnahmen an (Stunden, Minuten und Sekunden);

♦ wird zurückgestellt, wenn Sie eine Kassette in den

Videorecorder einlegen;

♦ erleichtert das Auffinden des Anfangs einer Aufnahme.

Damit der Videorecorder die verbleibende Zeit richtig berechnen kann, müssen Sie die Art der benutzten Kassette einstellen; siehe Seite 23.

1 Legen Sie eine Kassette in den Videorecorder ein.

2 Um das Bandzählwerk am Antang einer Aufnahme auf Null zu stellen:

• Drücken Sie die Taste DISPLAY zweimal, damit das

Bandzahlwerk angezeigt wird.

- Drücken Sie die Taste CLR/RST, um das Bandzählwerk auf

Null zu stellen

3 Um diese Stelle später (nach Aufnahme oder Wiedergabe) wiederzulindan:

- Drücken Sie die Stopptaste

- Drücken Sie die Taste oder. Wenn der Zähler-

Nullpunkt erreicht ist wird die Kassatte des

Sie können einige Vidsorecorder-Informationen, zum Beispiel den Stand des Bandzählwerks, auf dem Bildschirm des fernsengerätes anzelgen (wenn die Bildschirmanzeige nicht clasktiviert wurde; siehe Seite 16). Drücken Sie die Taste DISPLAY:

- einmal, um u.a. die aktuelle Funktion, den Programmplatz, die Aufnahmegeschwindigkeit *nur SV-643X/SV-6430X/SV-640X/SV-445X), Datum, Uhrzeit und Zählerstand anzuzeigen;

◆ zweimal, um nur das Bandzählwerk anzuzelgen;

- dreimal, um die verbielbende Bandlaufzeit auf der Kassette anzuzeigen:

♦ viermal, um die Anzeige zu löschen.

Audio/Video-Cinch-Kabel anschließen ★(nur SV-643X/SV-445X)

Sie können zusätzliche Geräte auch über ein Audio/Video-Cinch-Kabel an den Cinch-Eingang an der Vorderseite des Videorecorders anschließen. Dazu muß am anzuschließenden Gerät ein entsprechender Ausgang vorhanden sein.

Beispiele: ♦ Sie möchten eine Videokassette mit Hilfe eines zweiten Videorecorders kopieren (siehe Seite 40).

- Sie möchten mit einem Camcorder aufgenommene Filme abspleten und/oder kopieren (siehe Seite 40).

- Stellen Sie vor dem Anschließen der Kabel sicher, daß sowohl das Fernsehgerät als auch der Videorscorder ausgeschaltet sind.

- Für den Anschluß an den Cinch-Eingang benötigen Sie ein Audio-Video-Cinch-Kabel. ★(SV-643X): Ein Audiokabel wird mitgeliefert. Sie benötigen zusätzlich ein Video-Cinch-Kabel,

1 Verbinden Sie ein Ende des Videokabels mit der Buchse VIDEO an der Vorderseite des Videorecorders.

2 Verbinden Sie das andere Ende des Videokabels mit dem Video-Ausgang (Typ Cinch) am anderen Gerät (Videorecorder oder Camoorder).

3 Verbinden Sie ein Ende des Audiokabels mit der Buchse AUDIO den Buchsen AUDIO L/R an der Vorderseite des Videorecorders.

★(SV-643X): Schließen Sie das Audiokabel entsprechend der Farboocierung (linkenrechter Kanal) an.

4 Verbinden Sie das andere Ende des Audiokaceis mit dem Audio-Ausgang (Typ Cinch) am anderen Gerät (Videorecorder, Camcorder oder HiFi-Stereoanlage).

Assemble-Schnittfunktion verwenden

Mit dieser Funktion können Sie eine neue Aufnahme so an einer bestimmten Stelle auf der Kassette starten, daß dabei ein sanfter Szenenwechsel entsteht.

1 Legen Sie die zu editierende Kassette in den Videorecorder ein

2 Drücken Sie die Taste ▶ II, um die Wiedergabe zu starten.

3 Wenn die Stele erreicht ist, an der die neue Aufnahme begnne soll, drücken Sie die Taste ▶ II.

4 Drücken Sie die Taste F.ADV (1) so oft wie erforderlich, um Bild für Bild weiterzuschalten, bis die genaue Anfangsposition für die Aufnahme erreicht ist.

5 Während der Videoprecorder auf Standbild geschaltet ist, halten Sie die Taste REC mindestens eine Sekunde gedrückt, um die Assemble-Schnittfunktion zu aktivieren.

Ergebnis: Die Aufnahme-Anzeige blinkt auf dem Display.

6 Wahlen Sie die Signaquelle, von der Sie aufnehmen möchten: • drücken Sie die Taste PROG ( ▲ oder ▼) zum Einstellen des Programmplatzes oder

- drücken Sie die Taste INPUT, um AV1, AV2 (nur SV-643X/SV-6430X/SV-445X/SV-243X) oder AUX (nur SV-643X/SV-445X) als Eingangssignalquelle zu wählen.

7 Drücken Sie die Taste ▶ um die Aufnahme zu starten.

8 Um die Aufnahme zu beenden, drücken Sie die Taste ■

Von einem anderen Videorecorder/Camcorder überspielen

Sie können auch von einem anderen Videorecorder oder einem Camcorder auf eine Kassette in Ihrem Videorecorder überspieler

Das Kopieren bespielter Videokassetten oder die erneute Aufnahme in beliebiger Form ohne Genehmigung der Eigentümer der entsprechenden Urheberrechte ist ein Verstoß gegen das Urheberrechtsgesetz.

1 Schließen Sie den Videorecorder oder den Camcorder, von dem die Kassette überspelt werden soll, an die Scarbachse AV1, AV2 (nur SV-643X/SV-6430X/SV-445X/SV-243X) oder an den Eingang AUX (nur SV-643X/SV-445X) Ihres Videorecorders an-siene Seite 12 bzw. Seite 39.

2 Legen Sie eine Leerkassette in den Videorecorder SV-643X/SV-6430X/SV-640X/SV-445X/SV-243X/SV-240X ein.

3 Legen Sie de bespielle Kassette in das angeschlossene Gerät (Videorecorder oder Camcorder) ein.

4 Drücken Sie die Taste INPUT, um am Viderecorder SV-643X/SV-6430X/SV-640X/SV-445X/SV-243X/SV-240X den Eingang zu aktivieren, an den Sie das zweite Gerät angeschlossen haben.

5 Starten Sie die Wiedergabe der zu kopierenden Kassette.

6 Halten Sie die Taste REC am SV-643X/SV-6430X/SV-640X/SV-445X/SV-243X/SV-240X etwa eine Sekunde gedrückt, um die Aufnahme mit dem Visionsrecorder zu starten.

7 Wenn die Aufnahme beencel ist, drücken Sie die Taste an beiden Geräten.

Automatisch ausschalten

Mit der automatischen Ausschaltfunktion wird der Videorecorder automatisch ausgeschaltet, wenn während der eingestellten Zeit kein Signal empfangen und keine Taste gedrückt wird.

1 Drücken Sie die Taste MENU auf der Fernbedienung. Ergebnis: Das Hauptmenü wird angezeigt.

2 Drücken Sie so oft die Tasten ▲, ▼, ◀ oder ▶, bis der Cursor auf dem Symbol für ZUSATZFUNKTIONEN steht.

3 Drücken Sie die Taste OK, um diese Option anzuwänlen. Ergebnis: Das Menü ZUSATZFUNKTIONEN wird angezeigt

4 Drücken Sie so oft die Taste AUTO-AUS gewählt ist ▲ oder ▼, bis die Option

5 Drücken Sie die Taste ▶ um einzustellen, nach welcher Zeit ohne Signal und Tastendruck das Gerät automatisch ausschalten soll. Bei der Einstellung AUS bleibt der Videorecorder eingeschatet.

AUS → 2STD. → 3STD.

6 Drücken Sie nach der Einslelung die Taste MENU zweimal, um das Menü zu verlassen.

Standby-Sparmodus verwenden

Mit dem Sparmodus können Sie den Stromverbrauch im Standby-Betrieb minimieren. Dies ist praktisch, wenn Sie z. B. längere Zeit nicht zu Hause sind, den Videorecorder aber nicht vom Netz trennen möchten.

1 Drücken Sie die Taste MENU auf der Fernbedienung. Ergebnis: Das Hauptmenü wird angezeigt.

2 Drücken Sie so oft die Tasten ▲,▼;◀ oder ▶, bis der Cursor auf dem Symbol für EINSTELLUNGEN steht.

3 Drücken Sie die Taste OK, um diese Option anzuwänlen. Ergebnis: Das Merü EINSTELLUNGEN wird angezeigt.

4 Drücken Sie so oft die Taste ▲ oder ▼, bis die Option STBY-SPARMODUS gewählt ist.

5 Drücken Sie die Taste ▶ um den Sparmodus einzuschalten (3 Watt). Bei eingeschaltetem Sparmodus wird in Standby (Betriebsbereitschaft) auch das Videorecorder-Display und die Anzeige der Uhrzeit ausgeschaltet. Drücken Sie die Taste STANDBY/ON, um das Videorecorder-Display wieder einzuschalten.

6 Drücken Sie nach der Einstellung die Taste MENU zweimal, um das Manü zu verlassen.

Änderungen sind vorbehalten.

Modell	SV-643X/SV-6430X/SV-640X	SV-445X/SV-243X/SV-240X
FormatKöpfe	VHS PAL-NormVideo: 4 roiterende Köpfe	VHS PAL-NormVideo: 4 roiterende Köpfe(SV-445X)Video: 2 roiterende Köpfe(SV-243X/SV-240X)
EmpfangsbereicheTV-SystemTon	HIFI-Audio: 2 roiterende KöpfeAudio/Stesierung: 1 stationärer KopfLöschen: 1 Löschkopf für eine kompletete SpurVHF-I, VHF-III, UHF, HyperbandSTANDARD B/G, DKA2 (Deutschland, Italien, Niederande, Schweiz, Österreich, Gnecheland, Kroatien)	Audio/Steuerung: 1 stationärer KopfLöschen: 1 Löschkopf für eine kompletete SpurVHF-I, VHF-III, UHF, HyperbandSTANDARD B/G
LuminanzFarbsystem	FM Azimut AufzeichnungPAL-MESECAM: Phasenverschobene direkte Aufnahme mit herunterkonvertierlem Zwischenträger NTSC-Wiedergabe mit PAL-TV (NTPB)SP 23,39 mm/sLP 11,69 mm/s	FM Azimut AufzeichnungPAL-MESECAM: Phasenverschobene direkte Aufnahme mit herunterkonvertierlem Zwischenträger NTSC-Wiedergabe mit PAL-TV (NTPB)SP 23,39 mm/sLP 11,69 mm/s (nur SV-445X)SP 3 Stunden (Kassette E-180)LP 6 Stunden (Kassette E-180)
BandgeschwindigkeitAufnahme/Wiedergabedauer	SP 3 Stunden (Kassette E-180)LP 6 Stunden (Kassette E-180)ca. 60 s zum Vor- bzw.Zürückspulen einer Kassette E-180	MP 6 Stunden (Kassette E-180)nur SV-445Xca. 60 s zum Vor- bzw.Zürückspulen einer Kassette E-180
Unspuldauer
VIDEOEingangAusgangSignal/Raison-AbstandHorizontale Auflösung	0,5 bis 2,0 Vss; 75 Ohm unsymmetrisch 1,0 ± 0,2 Vss; 75 Ohm unsymmetrisch min. 43 dB (SP)mehr als 240 Zellen	0,5 bis 2,0 Vss; 75 Ohm unsymmetrisch 1,0 ± 0,2 Vss; 75 Ohm unsymmetrisch min. 43 dB (SP)mehr als 240 Zellen
AUDIOEingangAusgangGleichlaufschwankungen (WTD)Signal/Raison-AbstandFrequenzgang 20 Hz - 20 kHz	-8 dBm, 47 kΩ unsymmetrisch-8 ± 3 dBm, 1 kΩ unsymmetrisch max. 0,4 % (SP)min. 68 dB (IHF A Filter)	-8 dBm, 47 kΩ unsymmetrisch-8 ± 3 dBm, 1 kΩ unsymmetrisch max. 0,4 % (SP)min. 42 dB (IHF A Filter)
StromvorsorgungLeistungsaufnahmeTemperatur bei BetriebLußsuche bei BetriebGewichtAbmessungen (SxHxT)	230 V (AC); 50/60 Hzca. 17 Watt5 °C - 40 °C10 % - 75 %2,8 kg (ohne Verpackung)360 x 94 x 240 mm	230 V (AC); 50/60 Hzca. 15 Watt5 °C - 40 °C10 % - 75 %2,8 kg (ohne Verpackung)360 x 94 x 240 mm

Dieses Zeichen ist auf dem Typenschild an der Rückseite des Videorecorders abgebildet. CE steht für 'Conformité Européenne' (Europäische Normierung). Produkte, die dieses Zeichen tragen, entsprechen den für dieses Produkt geltenden Richtlinien der Europäischen Union. Für Videorecorder sind des z. B. die Niederspannungsrichtine und die Richtlinie zur Elektromagnetischen Verträglichkeit (EMV).

Fehlersuche und -behebung

Prüfen Sie zuerst folgende Punkte, bevor Sie sich über Ihren Fachhändler an den Kundendienst von Samsung wenden.

Problem Erklärung/Problemlösung
Keine Funktion	• Prüfen Sie, ob der Netzstecker mit einer Wandsteckdose verbunden ist. • Haben Sie die Taste STANDBYON gedrück?
Videokasserte läßt sich nicht einlagen Löschünze nach vorne (auf Sie weisend) eingelegt werden.	• Eine Videokasserte kann nur mit dem Fenster nach oben und der Firmenprogramm wurde nicht aufgenommen • Überprüfen Sie die Verbindungen Videorecorder/Antenne. • Ist der Tuner des Videorecordara rohig eingezellt? • Prüfen Sie, ob die Löschünze der Kassette herausgrochen ist.
Timer-Aufnahme funktioniert nicht Timer zu aktivieren?	• Haben Sie die Taste STANDBYON gedrück, um den • Überprüfen Sie die Einstellung für Start- und Stopzeit der Aufnahme. • Wenn während der Timer-Aufnahme der Strom anterbrochen wurde oder ausgefallen ist wurde die Aufnahme-Programmierung geleicht. • Prüfen Sie, ob der mit dem ShowView-Coce gewählte Programmplatz stimmt.
Kein Wiedongabsbild oder verzertes Bild	• Prüfen Sie, ob eine vorbeispilte Kassette benutzt wird.
Normare Sendungen können nicht angezeigt werden Signalquelle gewählt wurde.	• Prüfen Sie, ob mit der Taste INPUT der Tuner des Videorecorders (PR) als überprüfen Sie die Verbindungen Fernsengarzt/Videorecorder/Antenne.
Störbalken oder Strefen bei der Wiedergabe	• Drücken Sie die TastenTRK (♂ oder ♦), um diesen Effekt zu minimieren.
Keine Funktion, wenn die Taste ◄ oder ➡ gedrückt wird	• Prüfen Sie, ob nicht bereits der Bandanfang bzw. das Bandende erreicht ist.
Wenn die Taste ►II während der Wiedergabe gedrückt wird, hat das Standzils starke Störbskalen/Störsstreifen	• Ein Standbild kann je nach Zustand des Bandes Störbskalken aufweisen. Drücken Sie die Tasten TRK (♂ oder ♦), um diesen Effekt zu minimieren.
Verschmutzte Videoköpte	• Wenn die Bildqualität bei zahlreichen Kassetten schiecht ist, müssen eventuell die Videoköpte gereinigt werden. Dieses Problem ist nicht häufig. Und eine Reinigung sollte erst erfolgen, wenn es aufmitt. Lesen Sie vor dem Reinigung der Videoköpte alle Hinweise, die der Reinigungskassotto bellogen. Falsche Reinigung kann die Videoköpte nachmittig beschädigen.
Beim Abstimmen des Fernsehgeräts auf den Videorecorder kann kein Kares Bild eingestellt werden oder es kommt zu Bildstrügungen.	• Der Ausgangskanal des Videorecordars kollidert mit anderen TV-Ubertragungen. Andern Sie den Ausgangskanal wie nachfolgend beschrieben. 1. Antennenkabel von Videorecorder abzienen. 2. Fernsehgerät wie auf Seite 14 beschrieben auf den Videorecorder abzimmen. 3. Ausgangskanal des Videorecorders wie auf Seite 17 beschrieben erstellen. Niedingare Kanalnummer wählen (z. B. CH35 slatt CH90). 4. Antennenkabel wieder an den Videorecorder anschließen. 5. Fernsegerät nochmals auf den Videorecorder abzimmen (siehe Seite 14). 6. Wenn das Problem trotzdem nicht gelöst ist, Schritte 1 bis 5 wiederholen und einen anderen Videorecorder-Ausgangskanal einstellen.

Wenn das Problem mit den genannten Maßnahmen nicht behoben werden kann, notieren Sie:

• die Modell- und Seriennummer (auf der Rückseite des Videorecorders)
  • die Garantie-Informationen
• eine kurze Beschreibung des Problems

Wenden Sie sich dann an den SAMSUNG-Fachhändler, bei dem Sie das Gerät erworben haben.

Samsung-Hotline (allgemeine Infos): 0180-5-12 12 13

Fax: [phone] (0,24 DM/Mln.)

Fernseh-Frequenztabelle

002-012:CCIR STD VHF 244-250 MOROCO

013-020 ITALY 251-255 BELGIUM

021-069:CCIR STD UHF

071-075:CCIR CABLE

201-241 .CCIR STD CABLE

DISP	CH	Band	Fp	STD	DISP	CH	Blend	Fp	STD	DISP	CH	Band	Fp	STD
002	E92	V-L	48.25	COR	060	B60	UHF	783.25	COR	151	01	V-L	43.25	Angoa
003	E93	V-L	55.25	COR	061	C81	UHF	791.25	COR	152	02	V-L	52.25	Angoa
004	E94	V-L	52.25	COR	062	B62	UHF	789.25	COR	153	03	V-L	60.25	Angoa
005	E95	V-H	175.25	COR	063	C83	UHF	807.25	COR	154	04	V-H	175.25	S-Aln
006	E95	V-H	182.25	COR	064	C84	UHF	815.25	COR	155	05	V-H	183.25	S-Aln
007	E97	V-H	189.25	COR	065	C85	UHF	823.25	COR	156	06	V-H	181.25	S-Aln
008	E98	V-H	195.25	COR	066	F68	UHF	831.25	COR	157	07	V-H	195.25	S-Aln
009	E100	V-H	203.25	COR	067	C87	UHF	839.25	COR	158	08	V-H	207.25	S-Aln
010	E101	V-H	210.25	COR	068	F68	UHF	847.25	COR	159	09	V-H	216.25	S-Aln
011	E111	V-H	217.25	COR	069	C89	UHF	855.25	COR	160	10	V-H	223.25	S-Aln
012	E12	V-H	224.25	COR	071	X	V-L	66.25	COR	161	11	V-H	231.25	S-Aln
013	A	V-L	53.75	Buy	072	Y	V-L	76.25	COR	162	13	V-H	247.45	S-Aln
014	B	V-L	62.25	Buy	073	Z	V-L	83.25	COR	201	R1	V-L	46.75	OIRT
015	C	V-L	62.25	Buy	074	Z-1	V-L	80.25	COR	202	I2	V-L	36.25	OIRT
016	D	V-H	175.25	Buy	075	Z-2	V-L	97.25	COR	203	R3	V-L	77.25	OIRT
017	E	V-H	182.25	Buy	101	B81	V-L	102.25	COR	204	I4	V-L	86.25	OIRT
018	F	V-H	192.25	Buy	102	B92	V-L	112.25	COR	205	R5	V-L	96.25	OIRT
019	G	V-H	201.25	Buy	103	B93	V-L	119.25	COR	206	R6	V-H	175.25	OIRT
020	H	V-H	210.25	Buy	104	B94	V-L	126.25	COR	207	R7	V-H	183.25	OIRT
021	F91	UHF	475.25	COR	105	B85	V-L	133.25	COR	208	R8	V-H	191.25	OIRT
022	F92	UHF	475.25	COR	106	B86	V-L	140.25	COR	209	R9	V-H	195.25	OIRT
023	F93	UHF	487.25	COR	107	B97	V-L	147.25	COR	210	R10	V-H	207.25	OIRT
024	F94	UHF	495.25	COR	108	B88	V-H	154.25	COR	211	R11	V-H	215.25	OIRT
025	F95	UHF	506.25	COR	109	B90	V-H	162.25	COR	212	R12	V-H	226.25	OIRT
026	F96	UHF	511.25	COR	110	B10	V-H	168.25	COR	244	M4	V-H	163.25	Varicca
027	F97	UHF	519.25	COR	111	B11	V-H	201.25	COR	245	M5	V-H	171.25	Varicca
028	F98	UHF	527.25	COR	112	B12	V-H	238.25	COR	246	M6	V-H	179.25	Varicca
029	L91	UHF	535.25	COR	113	B13	V-H	245.25	COR	247	M7	V-H	187.25	Varicca
030	F30	UHF	543.25	COR	114	B14	V-H	252.25	COR	248	M8	V-H	195.25	Varicca
031	L31	UHF	551.25	COR	115	B15	V-H	258.25	COR	249	M9	V-H	203.25	Varicca
032	L32	UHF	559.25	COR	116	B16	V-H	266.25	COR	250	M10	V-H	211.25	Varicca
033	L33	UHF	567.25	COR	117	B17	V-H	274.25	COR	251	U1	V-H	226.25	Uekum
034	L34	UHF	575.25	COR	118	B18	V-H	280.25	COR	252	U2	V-H	234.25	Rakium
035	L35	UHF	583.25	COR	119	B19	V-H	297.25	COR	253	U3	V-H	242.25	Uekum
036	L36	UHF	591.25	COR	120	B20	V-H	294.25	COR	254	U4	V-H	258.25	Uekum
037	L37	UHF	596.25	COR	121	B21	V-H	303.25	COR	255	U5	V-H	268.25	Rakium
038	L38	UHF	602.25	COR	122	B22	V-H	311.25	COR
039	L39	UHF	618.25	COR	123	B23	V-H	319.25	COR
040	L40	UHF	623.25	COR	124	B24	V-H	327.25	COR
041	L41	UHF	631.25	COR	125	B25	V-H	335.25	COR
042	L42	UHF	638.25	COR	126	B26	V-H	343.25	COR
043	L43	UHF	647.25	COR	127	B27	V-H	351.25	COR
044	L44	UHF	655.25	COR	128	B28	V-H	359.25	COR
045	L45	UHF	663.25	COR	129	B29	V-H	367.25	COR
046	L46	UHF	671.25	COR	130	B30	V-H	375.25	COR
047	L47	UHF	678.25	COR	131	B31	V-H	383.25	COR
048	L48	UHF	687.25	COR	132	B32	V-H	391.25	COR
049	L49	UHF	595.25	COR	133	B33	V-H	399.25	COR
050	F50	UHF	703.25	COR	134	B34	V-H	407.25	COR
051	L51	UHF	711.25	COR	135	B35	V-H	415.25	COR
052	F52	UHF	719.25	COR	136	B36	V-H	423.25	COR
053	F53	UHF	727.25	COR	137	B37	UHF	431.25	COR
054	F54	UHF	735.25	COR	138	B38	UHF	439.25	COR
055	L55	UHF	743.25	COR	139	B39	UHF	447.25	COR
056	L56	UHF	751.25	COR	140	B40	UHF	455.25	COR
057	L57	UHF	758.25	COR	141	B41	UHF	463.25	COR
058	L58	UHF	767.25	COR	142	V-L	V-L	472.25	Indoosa
059	L59	UHF	775.25	COR	143	01	V-L	482.25	Nitz

WARRANTY CARD

MODEL NAME

Aldenlar, Numme de norteil, Numme de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de norteil, Nama de d'atte, Arri, Katsuzhu, Mal, Sei seur mier, Selen

DATE OF POMESSIONAL

Kolce, Kozzandir, Padra de sangupe, Dada de cuupe, Hulamun, Daim van vancop, Daid teal

Laard de apogot, Nama de apogot, Arri, Katsuzhu, Mal, Sei seur mier, Selen

CUSTOMER'S NAME

Kazandir, Nama de apogot, Nama de d'atte, Nama de d'atte, Nama de curo, Nama de kuro, Nama de kuro, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte,

CUSTOMER'S TE. NO.

Kazandir, Nama de apogot, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte,Nama de d'atte, Arri, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzh

CUSTOMER'S ADDRESS

Kazandir, Rasmadar, Dada de sangupe, Dada de cuupe, Hulamun, Daim van vancop, Hulamun, Daim van d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d"atte, Arri, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu

LEADER'S TE. NO.

Leda de apogot, Lada de sangupe, Lada de cuupe, Hulamun, Daim van vancop, Hulamun, Daim van d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d'atte, Nama de d"atte, Arri, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Katsuzhu, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanee, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoo, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoes, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanee, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoes, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoes, Bredano, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanone, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanne, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanae, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoue, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredan oe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, BredanOE, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredan OE, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredan o, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredan e, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredane, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredanoe, Bredtan

GUARANTEE

GARANZIA

GARANTI

GARANTÍA

GARANTIE

GARANTIA

ΕΓΓΥΗΣΗ

TAKUU

DEALER'S STAMP & SIGNATURE

vorgenommen werden, um es an die technischen und/oder sicherheitstechnischen Normen dieses anderen Landes anzupassen. Solche Veränderungen sind nicht auf Material- oder Verarbeitungstehler des Gerätes zurückzuführen und werden von dieser Garantie nicht abgedeckt. Die Kosten für solche Veränderungen sowie für dadurch am Gerät entstandene Schäden werden nicht erstaltet. 5. Ausgenommen von der Garantieleistung sind: a) Regelmäßige Inspektionen, Wartung und Reparatur oder Auslausch von Teilen aufgrund normaler Verschioßerscheinungen; b) Transport- und Fahrtkosten sowie durch Auf- und Abbau des Gerätes entstandene Kosten; c) Mißbrauch und zweckentfremdete Verwendung des Gerätes sowie falsche Installation; d) Schäden, die durch Blitzschlag, Wasser, Feuer, höhere Gewalt. Krieg, falsche Netzspannung, unzureilchende Belüttung oder andere von Samsung nicht zu verantwortende Gründe entstanden sind. 6. Diese Garantie ist produktloezogen und kann innerhalb der Garantiezen je jeder Person, die Gerät legal erworben hat in Anspruch geformen werden. 7. Die Rechte dies Kürarch der jeweils gettenden nationalen Gesetzgebung, d.h. die aus dem Kaufvertrag abgeleiteten Rechte des Kanters gegenüber dem Verkainfer wie auch andere Rechte, werden von dieser Garantie nicht angelastet. Soweit die nationale Gesetzgebung nichts anderes vorsieht, beschränken sich die Ansprüche des Käufters auf die in dieser Garantie genannellen Punkte. Die Samsung Ltd. sowie deren Tochtergesellschaften und Händler haften nicht für den indirekten bzw. in Folge auffretenden Verlust von Schallplatten, CDs-, Video- und Audiokassetten oder anderem ähnlichen Material bzw. Zusatzgewarten. EUROPAISCHE GARANTIEKARTE

Auf dieses Samsung-SProdukt wird vom Hersteller eine vieruzwanzigmonstige Garantie gegen Material- und Verarbeitungsfehlergegeben. Die Garantiezeit beginnt mit dem Kauf des Gerätes beim Fachhändler. Sollte es erforderlich werden, Garantieleistungen in Anspruch zu nehmen, wenden Sie sich bitte an den Fachhändler, bei dem Sie das Gerät erworben haben. Garantieleistungen können jedoch auch von Samsung-Vertragswerkstätten in anderen Ländern eingeforderd werden; dabei gelten die Garantiebedingungen des jeweiligen Landes. Bei Fragen zu unseren Vertragswerkstätten wenden Sie sich bitte an folgende Adresse: Samsung Electronics GmbH Limes Haus Am Kronberger Hang 6 65824 Schwalbach/TS Germany Samsung-Hotline : [phone] FAX : [phone] ■ GARANTIEBEDINGUNGEN 1. Bei der Anmeldung von Garantieansprüchen muß der Kunde die vollständig und richtig ausgefüllte Garantiekarte sowie die Originalrechnung oder den vom Händler ausgestellten Kassenbeleg oder eine entsprechende Bestätigung vorlegen. Die Seriennummer am Gerät muß lesbar sein. 2. Es liegt im Ermessen von Samsung, ob die Garantie durch Reparatur oder durch Austausch des Geruates bzw. des defekten Teils erfüllt wird. Weitere Ansprüche sind ausgeschlossen. 3. Garantie-Reparaturen müssen von Samsung-Fachhändlern oder Samsung-Vertragswerkstuativen ausgeführt werden. Bei Reparaturen, die von anderen Händlern durchgeführt werden, besteht kein Anspruch auf Kostenersatung, da soche Reparaturen sowie Schäden, die dadurch am Gerät entstehen können, von dieser Garantie nicht abgedeckt werden. 4. Soll das Gerät in einem anderen als dem Land betrieben werden, für das es ursprünglich entwickel und produziert wurde, müssen eventuell Veränderungen am Gerät

DIESES GERÄT WIRD VERTRIEBEN DURCH

www.samsungvcr.com

Deutsche Homepage: www.samsung.de

AC68-01317A
