EDE401E - Wäschetrockner ELECTROLUX - Kostenlose Bedienungsanleitung

Produkttyp	Wäschetrockner (Ablufttrockner)
Marke	Electrolux
Modell	EDE401E
Abmessungen (H x B x T)	85 x 60 x 57 cm
Netzspannung / Frequenz	220-230 V / 50 Hz
Gesamtanschlusswert	2600 W
Absicherung	16 A
Fassungsvermögen (Baumwolle/Leinen)	5 kg
Fassungsvermögen (pflegeleichte Gewebe)	2 kg
Energieverbrauch (Baumwolle, schranktrocken 5 kg)	3,3 kWh
Energieverbrauch (Baumwolle, bügelfeucht 5 kg)	2,7 kWh
Trocknungsprogramme	Elektronische Programme (A-H) und Zeiteingestellte Programme (I, L)
Besondere Funktionen	Schontaste (Heizleistungsreduzierung), Summer AUS-Taste, Knitterschutz (30 Min.), Abkühlphase (10 Min.)
Feuchtigkeitssensoren	Ja (für elektronische Programme)
Flusensieb	Nach jedem Gebrauch reinigen, nicht herausnehmbar
Türanschlag wechselbar	Ja (von links auf rechts)
Montage auf Waschmaschine	Möglich mit Aufsatzrahmen (separat erhältlich)
Abluftschlauchanschluss	Ja (flexibler Schlauch, 100 mm Durchmesser)
Verstellbare Füße	Ja (vorne)

Häufig gestellte Fragen - EDE401E ELECTROLUX

Wie starte ich das Trockenprogramm?

Drücken Sie die EIN/AUS-Taste, wählen Sie das gewünschte Programm mit dem Programmwähler, drücken Sie ggf. die Schon-Taste oder Summer AUS-Taste, und drücken Sie dann die Start-Taste für ca. 2 Sekunden.

Was bedeuten die Kontrollleuchten im Informator?

Die Lampe 1111 leuchtet während der Trocknungsphase mit Heizung. Die Lampe Abkühlung leuchtet während der 10-minütigen Abkühlphase. Die Lampen blinken wechselweise am Programmende. Wenn nur eine Lampe blinkt, muss das Programm neu gestartet werden.

Wie reinige ich das Flusensieb?

Das Flusensieb muss nach jedem Trocknungsprogramm gereinigt werden. Verwenden Sie ein feuchtes Tuch. Das Sieb ist fest eingebaut und kann nicht herausgenommen werden. Reinigen Sie es am besten, bevor Sie die Wäsche entnehmen.

Kann ich empfindliche Stoffe wie Wolle oder Seide trocknen?

Nein, empfindliche Gewebe wie Wolle, Seide, Gardinen aus Synthetik, Nylonstrümpfe und Textilien mit Metalleinlagen oder Schaumgummi dürfen nicht im Wäschetrockner getrocknet werden. Achten Sie auf das Pflegeetikett mit dem entsprechenden Symbol.

Was passiert, wenn ich die Tür während des Trocknens öffne?

Das Programm wird unterbrochen. Nach dem Schließen der Tür müssen Sie das Programm mit der Start-Taste neu starten. Die entsprechende Kontrollleuchte blinkt, um anzuzeigen, dass ein Neustart erforderlich ist.

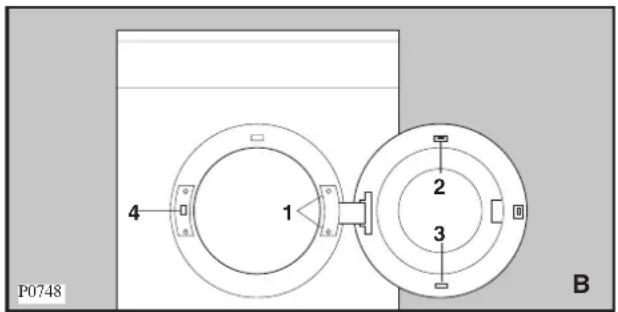

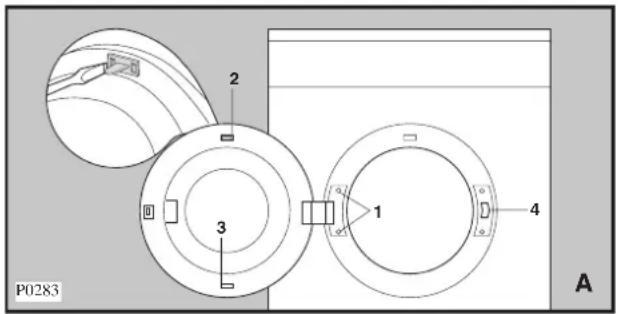

Wie wechsle ich den Türanschlag?

Der Türanschlag kann von links auf rechts geändert werden. Dazu müssen die Schrauben (1) am Türscharnier gelöst, die Kunststoffnase (2) und Abdeckung (3) getauscht und die Kunststoffplatte (4) an der Gegenseite montiert werden. Dieser Vorgang sollte von einem Fachmann durchgeführt werden.

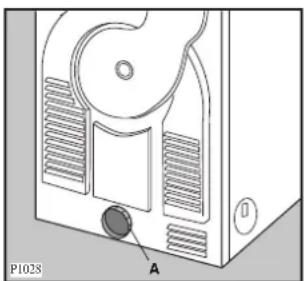

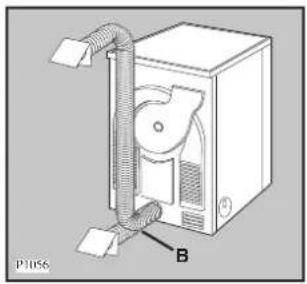

Wie schließe ich den Abluftschlauch an?

Die feuchte Luft kann direkt ins Freie abgeleitet werden. Stecken Sie den beigepackten flexiblen Schlauch (100 mm) in eine der Abluftöffnungen (Rückseite, linke oder rechte Seite). Verschließen Sie die ungenutzten Öffnungen. Der Schlauch sollte möglichst kurz und ohne Knicke verlegt werden.

Was tun bei schlechtem Trockenergebnis?

Überprüfen Sie: Ist das Flusensieb verstopft? Wurde das richtige Programm gewählt? Ist die Schontaste versehentlich eingeschaltet? Wurde der Trockner überladen? Ist die Installation korrekt (Abluftschlauch frei)? Außerdem sollte die Wäsche gut geschleudert sein (mindestens 800 U/min).

Kann ich den Trockner auf eine Waschmaschine stellen?

Ja, mit einem Aufsatzrahmen (separat erhältlich) kann der Trockner auf einen Waschvollautomaten mit 60 cm Breite und Frontbeschickung montiert werden. Eine detaillierte Montageanleitung liegt dem Set bei.

Welche Sicherheitshinweise sind beim Betrieb zu beachten?

Wichtige Sicherheitshinweise: Netzstecker ziehen vor Reinigung/Wartung. Keine mit feuergefährlichen Reinigungsmitteln behandelten Textilien trocknen. Flusensieb nach jedem Gebrauch reinigen. Tür nach Gebrauch anlehnen, um Dichtung zu schonen. Kinder fernhalten während des Betriebs. Netzanschluss nur durch Fachmann.

BEDIENUNGSANLEITUNG EDE401E ELECTROLUX

Wichtige Sicherheitshinweise......3

■ Installation....3
■ Gebrauch ....3
■ Kundendienst - Reparaturen......3
■ Allgemeine Sicherheitsvorschriften......3
■ Umweltschonung ....3

FÜR DEN BENUTZER

Gerätebeschreibung......4

Technische Daten......5

Gebrauch......6

■ Bedienungsblende....6-7
■ Trockenprogramme ....8
■ Reihenfolge der Arbeitsschritte......9
■ Praktische Tips ....10

Wartung....11

■ Außenreinigung....11
■ Reinigung der Einfülltür ....11
■ Reinigung des Flusensiebes......11

Betriebsstörungen....12

FÜR DEN INSTALLATEUR

Installation 13

■ Aufstellung ....13
■ Ableitung der feuchten Luft......13
■ Anschluß eines Abluftschlauches .....13
■ Türanschlagwechsel....15
■ Elektrischer Anschluß ......15
■ Set zur Montage auf der Waschmaschine...15

Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung:

Hier finden Sie wichtige Informationen über ungeeignete Handhabungen Ihres Wäschetrockners, die technische Schäden verursachen können.

Hier finden Sie Informationen, die für die einwandfreie Funktion des Gerätes besonders wichtig sind.

Hier finden Sie wichtige Umweltschutzhinweise.

Unser Beitrag zum Umweltschutz: Wir verwenden Recycling-Papier.

Lesen Sie diese Gebrauchsanweisung vor dem Gebrauch dieses Gerätes gründlich. Beachten Sie die Warnhinweise.

Bewahren Sie diese Gebrauchsanweisung für künftiges Nachschlagen auf. Sollte dieses Gerät verkauft oder jemand anderem übergeben werden, vergewissern Sie sich, daß der neue Besitzer diese Gebrauchsanweisung erhält.

Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der Installation oder der Verwendung dieses Gerätes aufmerksam durch!

Installation

■ Lassen Sie die beim Elektroanschluß des Gerätes entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
■ Stellen Sie sicher, daß das Gerät nicht auf dem Netzkabel steht.
■ Bei diesem Gerät muß die feuchte Luft ins Freie abgelassen werden. Es sollte daher ein eigenes Entlüftungssystem haben und nicht an andere Systeme anderer Geräte angeschlossen werden.

Gebrauch

■ Gerät nur im Haushalt und für den angegebenen Zweck benutzen.
■ Ziehen Sie nach Gebrauch des Gerätes immer den Netzstecker aus der Steckdose.
■ Damit der Wäschetrockner wirtschaftlich arbeitet, soll die Wäsche gründlich entwässert werden: je höher die Schleuderdrehzahl, umso kürzer ist die Trockenzeit und umso geringer ist der Stromverbrauch.
■ Mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner etc.) behandelte Wäschestücke dürfen nie in diesem Wäschetrockner getrocknet werden. Es besteht Brandgefahr. Also nur in Wasser gewaschene Textilien trocknen!
■ Die Benützer sollten sich immer davon überzeugen, daß keine Gasfeuerzeuge (auch nichtfunktionierende) in den Kleidungsstücken vergessen wurden.
- Während des Trocknens werden Trommel und Einfülltür heiß. Vermeiden Sie deshalb eine Berührung dieser Teile. Halten Sie Kinder während des Betriebes vom Gerät fern.
■ Lassen Sie die Einfülltür zwischen einem Trockenvorgang und dem folgenden angelehnt, damit die Türdichtung auf Dauer wirksam bleibt.

■ Das Flusensieb muß nach jedem Gebrauch gereinigt werden.
■ Benützen Sie das Gerät nicht mit beschädigtem Flusensieb. Es besteht Brandgefahr.

Kundendiest - Reparaturen

■ Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen.
■ Das technische Service sollte nur von autorisierten Kundendienststellen ausgeführt werden; verlangen Sie nur Original-Ersatzteile.

Allgemeine Sicherheitsvorschriften

■ Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
■ Die Benutzung des Gerätes darf nur durch Erwachsene erfolgen. Es ist gefährlich, wenn Sie es Kindern zum Gebrauch oder Spiel überlassen.
Es kann vorkommen, daß Haustiere oder Kinder in den Wäschetrockner klettern; sehen Sie daher in der Trommel nach, bevor Sie das Gerät benutzen.

Umweltschonung

■Alle mit dem Symbol gekennzeichneten Materialien sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden.
■ Ausgediente Geräte vom Netz trennen und unbrauchbar machen. Türverschluß entfernen oder unbrauchbar machen, damit sich Kinder nicht selbst einschließen können. Danach das Gerät einer ordnungsgemäßen Entsorgung zuführen.

FÜR DEN BENUTZER

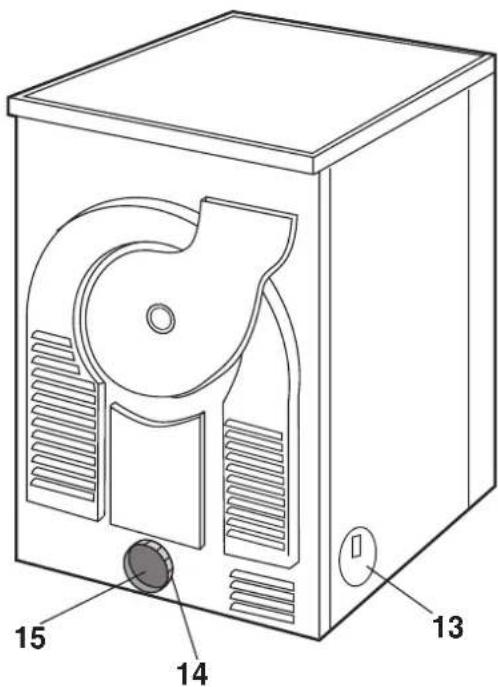

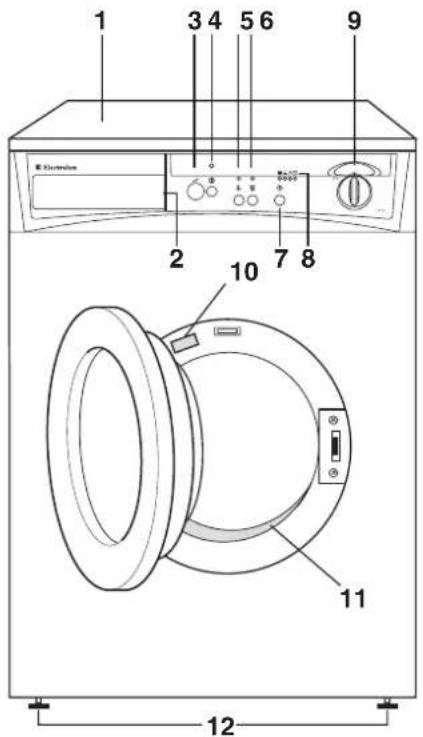

Gerätebeschreibung

1 Arbeitsplatte
2 Programmübersicht
3 Türöffnungs-Taste
4 EIN/AUS-Taste
5 Schon-Taste
6 Summer AUS-Taste
7 Start-Taste
8 Informator
9 Programmwähler

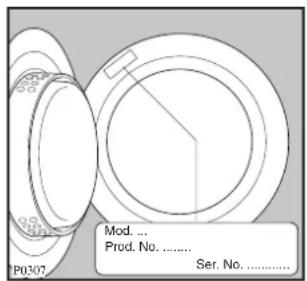

10 Typschild
11 Flusensieb
12 Verstellbare Füße

13 Seitliche Abluftöffnung
14 Anschlußring
15 Hintere Abluftöffnung

ABMESSUNGEN Höhe 85 cm

Breite 60 cm

Tiefe 57 cm

NETZSPANNUNG/FREQUENZ 220/230 V/50 Hz

GESAMTANSCHLUSSWERT 2600 W

ABSICHERUNG 16 A

FASSUNGSVERMÖGEN Baumwolle, Leinen 5 kg

Pflegeleichte Gewebe 2 kg

VERBRAUCHSWERTE Baumwolle, Leinen 3,3 kWh (5 kg schranktrocken)

Baumwolle, Leinen 2,7 kWh (5 kg bügelfeucht)

Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 73/23 EWG vom 19.2.73 - Niederspannungsrichtlinie

- 89/336 EWG vom 3.5.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

GEBRAUCH

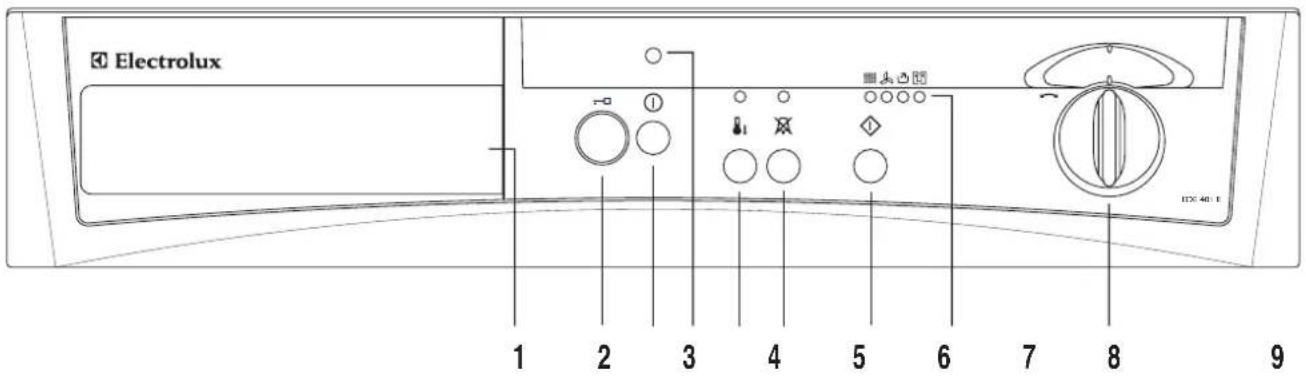

Bedienungsblende

1 Programmübersicht

Sie dient zur Wahl des Trockenprogrammes.

2 Türöffnungs-Taste

Durch Drücken dieser Taste öffnet sich die Tür.

3 Ein/Aus-Taste ①

Durch Drücken der Taste, wird das Gerät eingeschaltet. Die Betriebskontrollampe leuchtet. Nach Beendigung des Trocknungsprogramms, Taste erneut drücken. Das Gerät schaltet sämtliche Funktionen ab.

4 Betriebskontrolle

Die Betriebskontrollampe leuchtet, wenn das Gerät eingeschaltet ist.

5 Schon-Taste ↓

Durch Drücken der Taste wird in allen Trocknungsprogrammen, auch bei zeitlicher Trocknung die Heizleistung von 2400 W auf 1400 W reduziert. Die darüberliegende Lampe leuchtet. Wird die Taste nicht gedrückt, laufen alle Programme mit voller Heizleistung (2400 W) ab.

6 Summer AUS-Taste

Durch Drücken der Taste, wird das akustische Signal, das am Programmende und während der Knitterschutzphase ertönt, abgeschaltet. Die darüberliegende Lampe leuchtet.

7 Start-Taste

Durch Drücken der Taste (ca. 2 Sek.), starten Sie das gewählte Trocknungsprogramm.

Hinweis! Wird das laufende

Trocknungsprogramm durch Öffnen der Tür unterbrochen, so muß, nachdem die Tür wieder geschlossen wurde, das Programm neu gestartet werden.

Die entsprechende Lampe im Informator blinkt.

8 Informator

Der Informator informiert Sie über den momentanen Programmstand und zeigt an, wenn das Gerät neu gestartet werden muß.

Die Kontrollampen zeigen folgende Funktionen an:

- Kontrollampe 1111 leuchtet.

Die Trocknungsphase mit Heizung wird durchgeführt.

- Kontrollampe leuchtet.

Die Abkühlphase von ca. 10 Minuten läuft ab.

- Kontrollampen 📋 blinken wechselweise. Das Programm ist beendet, die Wäsche kann entnommen werden.

Wird die Wäsche nicht entnommen, läuft automatisch die Knitterschutzphase von 30 Minuten ab.

- Kontrollampe 📋 blinkt.

Die Knitterschutzphase von 30 Minuten ist abgelaufen, es erfolgt keine Trommelbewegung mehr.

- Eine der Kontrollampen blinkt

Das Programm muß neu gestartet werden.

9 Programmwähler ↻

Mit dem Programmwähler stellen Sie die automatische und zeiteingestellte Trocknung ein.

Trocknung durch elektronische Programme

Diese arbeiten mit Feuchtigkeitssensoren. Sie müssen einfach den Programmwähler auf das gewünschte Programm einstellen (von A bis H) und die Wäsche wird solange getrocknet, bis sie den gewünschten Feuchtigkeitsgrad erreicht hat.

Zeiteingestellte Trocknung

Zeitliches Trocknen für individuelles Trocknen oder Nachtrocknen von Wäschestücken.

Drehen Sie den Programmwähler auf I (60 Minuten) für Baumwolle u. Leinen oder auf L (30 Minuten) für pflegeleichte Wäsche.

Zur Annullierung eines bereits laufenden Programmes drehen Sie den Programmwähler auf "0".

Am Ende des Trocknens muß der Programmwähler wieder auf "0" gedreht werden.

Trockenprogramme Elektronische Trocknung

Art der Wäsche	Gewünschter Trockengrad kg Einstellung	Füllmenge	Programm-
	Extratrocken 5 A
	Schranktrocken 5 B (*)
Baumwolle und Leinen Leichtfeucht 5 C
	Bügeltrocken 5 D (*)
	Mangeltrocken 5 E
	Extratrocken 2 F
Pflegeleichte Gewebe Schranktrocken 2 G (*)
	Leichtfeucht 2 H

(*) Vergleichsprogramme nach CEI 1121.

Zeiteingestellte Trocknung

Art der Wäsche Trocknungs- Füllmenge Programm-dauer		kg	Einstellung
Baumwolle und Leinen 60 min.	5 l
Pflegeleichte Gewebe 30 min.	2 L

Die Trockendauer ist von der Füllmenge, der Gewebeart und der Restfeuchte der zu trocknenden Wäsche abhängig.

Füllmenge

Sie brauchen die Wäsche nicht abzuwiegen, wenn Sie sich an folgende Faustregeln halten:

■ Baumwolle, Leinen: volle Trommel, aber nicht überladen.
■ Pflegeleichte Gewebe: Trommel bis zur Hälfte füllen.
■ Besonders empfindliche Gewebe: Trommel nicht mehr als 1/3 füllen.

i Reihenfolge der Arbeitsschritte

Vor der ersten Inbetriebnahme empfiehlt es sich, den Trockner mit einigen feuchten Tüchern zu beschicken und ca. 30 Minuten (Programm L) laufen zu lassen. Dadurch wird sichergestellt, daß sich kein Staub und Schmutz mehr in der Trommel befindet.

1. Gerät anschließen.
2. Einfülltür durch Drücken der Taste öffnen.
3. Waschgut in die Trommel legen.
4. Einfülltür schließen.
5. EIN/AUS-Taste ① drücken, die Betriebskontrollampe leuchtet auf.
6. Trockenprogramm wählen.
7. Taste ✉ und/oder 🔍 eventuell drücken.
8. Start-Taste ◇ drücken: das Trocknungsprogramm beginnt, die Kontrollampe 1111 leuchtet auf.

Damit die Wäsche abkühlen kann, wird 10 Minuten vor Programmende automatisch die Abkühlphase eingeschaltet. Die Kontrollampe leuchtet auf.

Wird die Wäsche am Ende des Programmes nicht entnommen, schaltet sich automatisch das Knitterschutzprogramm, das ca. 30 Minuten dauert, ein.

Wurde die Signal-Taste nicht gedrückt, so ertönt am Programmende und während der Knitterschutzphase alle 10 Sekunden ein kurzer Signalton. Die Lampen und des Informators blinken wechselweise.

Während der Knitterschutzphase können Sie jederzeit die Wäschestücke entnehmen.

Wird dies nicht gemacht, bleibt die Maschine am Ende des Programmes automatisch stehen, die Lampe blinkt und die Betriebskontrolleuchte bleibt eingeschaltet.

■ Programmwähler auf "O" drehen.
■ Gerät ausschalten durch Drücken der EIN/AUS-Taste, die Betriebskontrolleuchte erlischt.
■ Flusensieb reinigen (siehe Seite 11)

Praktische Tips

■ Überladen Sie das Gerät nicht.

Beachten Sie die maximalen Füllmengen. Eine Überfüllung beeinträchtigt das Trockenergebnis und führt zu starker Knitterbildung. Eine zu geringe Wäschefüllung ist unwirtschaftlich.

Folgende Gewichtsangaben können als Richtwerte dienen:

Bettbezug 700-1000 g

Tischtuch 400-500 g

Geschirrtuch 70-120 g

Serviett 50-100 g

Frottiertuch 150-250 g

Bademantel 1000-1500 g

Herrenhemd 200-300 g

Kissenbezug 100-200 g

Herrenschlafanzug 400-500 g

Damennachthemd 200-250 g

Wichtig:

■ Besonders empfindliche Gewebe, z.B. Gardinen aus synthetischen Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken, Schlafsäcke und Federbetten, sowie Wäschestücke, die überwiegend Schaumgummi oder gummiähnliches Material enthalten, dürfen nicht getrocknet werden.

- Bitte prüfen Sie, ob die Wäsche zum Trocknen im Wäschetrockner geeignet ist. Einen Pflegehinweis mit dem entsprechenden Symbol finden Sie im Wäsche-Etikett. Die Symbole für das Trocknen und ihre Bedeutung:

Normales Trocknen (volle Heizleistung) - z.B. für Baumwollwäsche

Schonendes Trocknen (reduzierte Heizleistung) - für pflegeleichte Wäsche, z.B. Acryl

Trocknen im Wäschetrockner nicht möglich - z.B. Wolle und Textilien mit Wollanteil, Seide

■ Bettbezüge und Kissen sollten zugeknöpft werden, damit Kleinteile sich darin nicht "sammeln" können.

Reißverschlüsse, Haken und Ösen schließen Sie, lose Gürtel, Schürzenbänder etc. binden Sie zusammen.

■ Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trockengrad.

■ Die Wäsche muß vor dem Trocknen gut ausgeschleudert sein (mindestens 800 U/min). Bei einem Waschgerät mit weniger als 800 U/min empfiehlt sich unbedingt die Anschaffung einer Wäscheschleuder.

■ Ein Übertrocknen der Wäsche sollte vermieden werden, um Knitter bzw. unnötigen Energieverbrauch zu vermeiden.

■ Verwenden Sie zum Waschen einen Weichspüler, um am Ende des Trockenvorganges statische Aufladungen zu vermeiden und auch um die Trockenzeiten zu reduzieren.

■ Gewirkte Textilien (Trikotwäsche) können beim Trocknen etwas einlaufen. Wäsche dieser Art bitte nicht übertrocknen. Es ist empfehlenswert, bei Neuanschaffung die Einlauf eigenschaften bei der Größenwahl zu berücksichtigen.

Sind nach dem Trocknen einzelne Wäschestücke noch zu feucht, dann stellen Sie eine kurze Nachtrockenzeit ein, jedoch mindestens 30 Minuten (Programm L). Das wird vor allem bei mehrlagigen Wäschestücken (z.B. Kragen, Taschen usw.) erforderlich sein.

Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker des Gerätes aus der Steckdose.

Außenreinigung

Verwenden Sie nur Seifenwasser und trocknen Sie das Gerät danach sorgfältig.

Wichtig: Alkohol, Lösungsmittel und dgl. dürfen nicht verwendet werden.

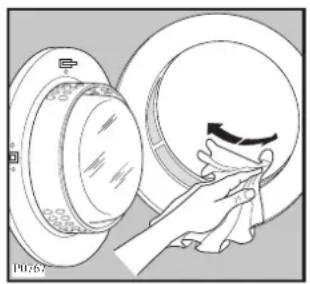

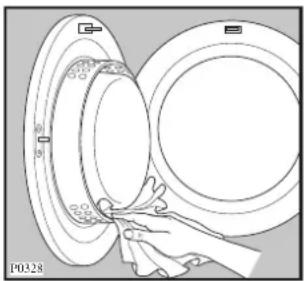

Reinigung der Einfülltür

Reinigen Sie regelmäßig die Tür, um eventuelle Flusen zu entfernen. Somit wird ein perfektes Trocknen gewährleistet.

Reinigung des Flusensiebes

Der Wäschetrockner funktioniert nur bei gereinigtem Flusensieb einwandfrei. Deshalb muß es nach jedem Trocknungsprogramm kontrolliert und ggf. gereinigt werden. Verwenden Sie dazu ein feuchtes Tuch.

Die Reinigung sollte, bevor Sie die Wäsche entnehmen, erfolgen.

Das Flusensieb kann nicht herausgenommen werden.

Die angesammelte Flusenmenge ist nicht etwa auf die Wäschebeanspruchung im Trockner zurückzuführen; vielmehr handelt es sich um abgetragene Fasern vom Tragen und Waschen. Beim Trocknen auf der Leine werden die Flusen vom Wind fortgetragen, während sie beim Wäschetrockner im Sieb gesammelt werden. Am Gewicht der Flusen können Sie feststellen, wie gering der Anteil im Verhältnis zur getrockneten Wäschemenge ist.

Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.

Störung Mögliche Ursachen
Trockner läuft nicht an:	Ist die Tür geschlossen?Ist die Stromzufuhr unterbrochen?Ist die Sicherung in Ordnung?Ist der Programmwähler richtig eingestellt?Ist die Start-Taste gedrückt?
Das Trocknungsergebnis ist nicht zufriedenstellend:	Ist das Flusensieb verstopft?Haben Sie das richtige Programm gewählt?Wurde die Taste eingeschaltet?Wurde der Wäschetrockner übermäßig gefüllt?Wurde das Gerät den Vorschriften entsprechend installiert?

Sollten Sie mit Ihren Prüfungen zu keinem
Resultat und Erfolg kommen, so steht Ihnen für die Betreuung Ihres Gerätes ein gut ausgerüsteter, technischer Kundendienst zur Verfügung.
Die Anschriften sind im beigepackten Verzeichnis zu finden.
Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon-Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw.
Serien-Nr. Ihres Gerätes.
Diese Daten sind dem Typschild zu entnehmen.

Das Gerät soll in einem genügend belüfteten Raum, wenn möglich in der Nähe eines Fensters aufgestellt werden, da sich während der Trocknung eine gewisse Menge feuchte Luft bildet.

Der Aufstellungsraum soll sauber und staubarm sein. Auf der Rückseite in der Nähe des Ansauggitters dürfen keine Materialien wie Papier und Lappen vorhanden sein, die den Luftzufluß verhindern könnten.

Der Trockner kann auf jedem ebenen Fußboden aufgestellt werden. Er muß waagerecht stehen, also eventuell mit einer Wasserwaage ausgerichtet werden. Durch Verstellen der zwei vorderen Schraubfüße lassen sich Bodenunebenheiten bzw. -schräglagen ausgleichen.

Schraubfüße nicht entfernen. Die Bodenfreiheit nicht durch hochflorige Teppichböden, Leisten u.ä. einschränken. Es könnte ein Wärmestau eintreten, der das Gerät in seiner Funktion beeinträchtigt.

Die Raumtemperatur sollte auch während des Betriebes +35°C nicht überschreiten (Raum lüften!).

Ableitung der feuchten Luft

Die feuchte Luft kann aus der Rückseite oder aus der linken bzw. rechten Seite abgeleitet werden. Die unbenutzten Öffnungen sind zu verschließen.

Anschluß eines Abluftschlauches

Die feuchte Luft kann direkt ins Freie abgelassen werden. Verwenden Sie dazu den beigepackten 100 mm breiten, flexiblen Schlauch, der in eine der Abluftöffnungen am Gerät zu stecken ist.

Der Schlauch wird durch einen Ring (A) an das Gerät angeschlossen. Dieser befindet sich in der Öffnung auf der Rückseite des Gerätes.

Sollte der Aufstellungsraum sehr kalt sein, empfehlen wir, ein Loch (3 mm) an der untersten Stelle des Schlauches zu bohren (siehe Abb., Punkt "B") und ein Gefäß darunter zu stellen, um das Kondenswasser aufzufangen.

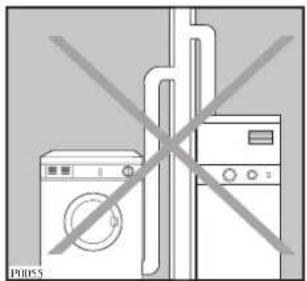

Der Abluftschlauch sollte im gestreckten Zustand so kurz wie möglich verlegt werden. Je kürzer der Schlauch, umso geringer der Luftwiderstand und umso besser der Trocken-Effekt! Der Schlauch darf im montierten Zustand nicht mehr als zwei Knie aufweisen.

Keinesfalls darf der Abluftschlauch an Kamine von Heizanlagen oder ähnlichem angeschlossen werden.

Eine Abluftabgabe von mindestens 150 m³/h muß auf jeden Fall gewährleistet werden.

Wird am anderen Schlauchende eine Rückschlagklappe bzw. ein Gitter angebracht, so sorgen Sie dafür, daß diese durch Rost oder Schmutz nicht verstopft werden. Reinigen Sie sie regelmäßig.

Selbstverständlich können Sie das Schlauchende nach unten richten, damit Regenwasser und Wind nicht eindringen können.

Wenn der Aufstellungsraum an einen zentralen, sehr leistungsstarken Entlüfter angeschlossen ist, können Probleme auftreten. Wenn Sie feststellen, daß die Trocknungszeit zu lange dauert, schalten Sie den Entlüfter aus oder schließen Sie, während der Trockner in Betrieb ist, das Gitter des Entlüfters.

Falls der Wäschetrockner neben anderen Küchenmöbeln aufgestellt wird, vergewissern Sie sich, daß der Abluftschlauch nicht geknickt ist. Sollte der Schlauch teilweise geknickt sein, müssen Sie mit einer Verminderung des Trockenresultates und folglich mit längeren Trockenzeiten und höherem Verbrauch rechnen. Sollte der Schlauch total geknickt sein, schalten sich die Sicherheitsvorrichtungen ein, mit denen die Maschine ausgestattet ist.

Falls der Türanschlag (links) den örtlichen Verhältnissen nicht entspricht, ist es möglich, die Tür auf Rechtsanschlag zu ändern.

Dieser Vorgang muß von einem Fachmann durchgeführt werden.

■ Die beiden Schrauben (1) am Türscharnier herausdrehen und die Tür abnehmen (Abb. A).
■ Die Kunststoffnase (2) und die Abdeckung (3) durch Zusammendrücken der beiden Laschen entnehmen (Abb. A), gegenseitig austauschen und wieder montieren (Abb. B). Den festen Sitz prüfen.
■ Die Kunststoffplatte (4) durch Lösen der beiden Schrauben entnehmen und an der Gegenseite wieder anschrauben (Abb. B).
■ Die Tür, Anschlag rechts, mit den beiden Schrauben (1) wieder befestigen (Abb. B).

Elektrischer Anschluß

Der Anschluß darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.

Der Anschlußwert beträgt ca. 2,6 kW. Erforderliche Absicherung: 16A - LS-L-Schalter.

Die Erzeugerfirma lehnt jegliche Verantwortung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.

Set zur Montage auf der Waschmaschine

Der Aufbau zur platzsparenden Wasch-/Trockensäule ist mit allen Waschvollautomaten von 60 cm Breite und Frontbeschickung möglich. Hierzu benötigen Sie einen Aufsatzrahmen, der bei Ihrem Händler erhältlich ist. Eine ausführliche Montageanweisung liegt dem Aufsatzrahmen-Set bei.
