WTA2613 - Wäschetrockner BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Wäschetrockner
Marke	Bosch
Modell	WTA2613
Bauart	Freistehend
Energieeffizienzklasse	A++
Fassungsvermögen	7 kg
Trommelvolumen	112 l
Trocknungssystem	Wärmepumpentrockner
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Mix, Bettwäsche, etc.
Display	LED
Geräuschemission (Trocknen)	ca. 65 dB(A)
Leistungsaufnahme (max.)	ca. 600 W
Netzkabellänge	1,5 m
Höhe	84 cm
Breite	60 cm
Tiefe	59 cm
Gewicht	ca. 45 kg
Flusenfilter	Reinigung nach jedem Trockengang empfohlen
Kondensatorreinigung	Regelmäßige Reinigung erforderlich
Reparaturfreundlichkeit	Ersatzteile über den Kundendienst erhältlich

Häufig gestellte Fragen - WTA2613 BOSCH

Wie reinige ich den Flusenfilter beim Bosch WTA2613?

Öffnen Sie die Tür, ziehen Sie den Flusenfilter nach oben heraus und entfernen Sie die Flusen mit der Hand oder einem Staubsauger. Reinigen Sie ihn nach jedem Trockengang.

Wie reinige ich den Kondensator des Bosch WTA2613?

Entnehmen Sie den Kondensator aus dem Gerät, spülen Sie ihn mit klarem Wasser ab und lassen Sie ihn gut trocknen. Dies sollte alle 3-6 Monate erfolgen.

Was bedeutet die Fehlermeldung E01 am Bosch WTA2613?

Die Fehlermeldung E01 weist auf einen Fehler im Feuchtigkeitssensor hin. Schalten Sie das Gerät aus und wieder ein. Wenn der Fehler bestehen bleibt, wenden Sie sich an den Kundendienst.

Welche Programme hat der Bosch WTA2613?

Typische Programme sind Baumwolle (schranktrocken, bügeltrocken), Pflegeleicht, Feinwäsche, Mix, Bettwäsche und Zeitprogramme.

Wie kann ich den Trocknungsgrad beim Bosch WTA2613 einstellen?

Wählen Sie das gewünschte Programm und dann die Trocknungsstufe (z. B. schranktrocken, bügeltrocken) über das Bedienfeld aus.

Warum startet der Bosch WTA2613 nicht?

Überprüfen Sie, ob das Gerät eingeschaltet ist, die Tür richtig geschlossen ist und der Wasserbehälter leer ist. Drücken Sie die Starttaste.

Kann ich den Bosch WTA2613 auf einer Waschmaschine platzieren?

Ja, mit einem geeigneten Zwischenrahmen kann der Trockner auf einer Waschmaschine mit gleicher Breite und Tiefe aufgestellt werden.

Wie wechsel ich die Türanschlagrichtung beim Bosch WTA2613?

Die Türanschlagrichtung kann nicht gewechselt werden. Das Modell ist standardmäßig mit rechts angeschlagener Tür ausgestattet.

Wie hoch ist der Wasserbehälter des Bosch WTA2613?

Der Wasserbehälter hat ein Fassungsvermögen von ca. 4,5 Litern und muss nach jedem Trockengang entleert werden, es sei denn, der Ablaufschlauch ist angeschlossen.

Welche Ersatzteile sind für den Bosch WTA2613 erhältlich?

Häufig benötigte Ersatzteile wie Flusenfilter, Türdichtung und Antriebsriemen sind über den Bosch-Kundendienst oder autorisierte Händler verfügbar.

BEDIENUNGSANLEITUNG WTA2613 BOSCH

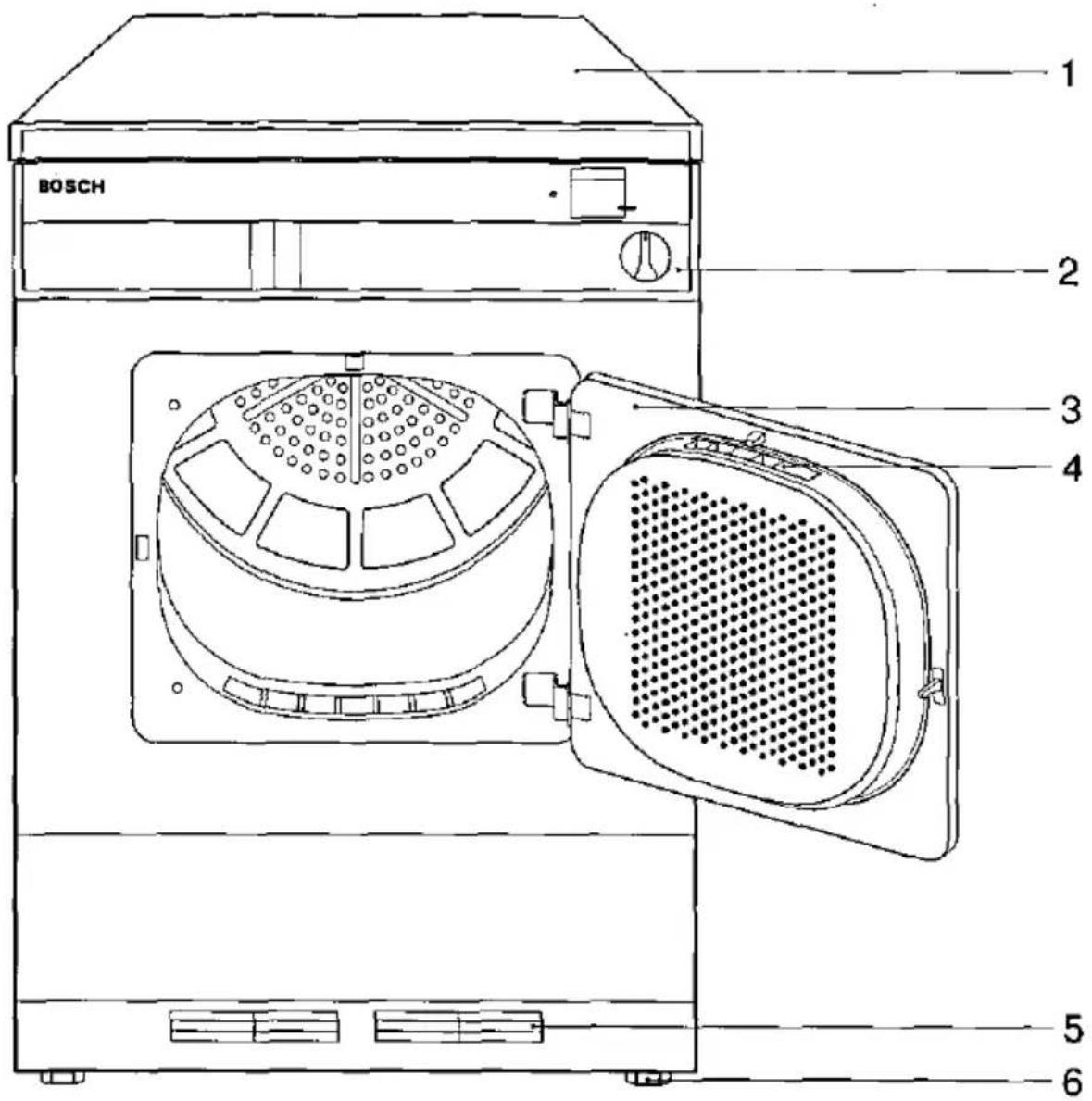

Gerätebeschreibung
Abb. ①, ②

1 Arbeitsplatte	8 Schontaste (nicht bei allen Gerä
2 Bedienblende	typen)
3 Tür	9 Programmübersicht
4 Flusensieb	10 Betriebsanzeigelampe
5 Abluftgitter abnehmbar	11 Einstellmarkierung
6 Höhenverstellbare Füße	12 Programmdaueranzeige
7 Starttaste	13 Zeitwähler mit Ein/Aus-Schalter

Kurzanleitung
Trocknen:

- Tür öffnen

- Wäsche einlegen

- Tür schließen

- Trocknungszeit wählen

- Starttaste drücken

Nach dem Trocknen:

- Tür öffnen

- Flusensieb reinigen

- Wäsche entnehmen

- Gerät ausschalten

Sparsam trocknen
Sie sparen Energie, Zeit und Kosten, wenn Sie folgende Hinweise beachten:

■ Die Wäsche vor dem Trocknen mit möglichst hoher Schleuderdrehzahl schleudern. Es können bis 5,0 kg Wäsche getrocknet werden. Siehe hierzu Programmtabelle Seite 9 und Verbrauchswerte Seite 12.

■ Auch pflegeleichte Wäsche schleudern.

■ Die maximale Wäschemenge einlegen.

- Für eine gute Raumbelüftung sorgen.

- Das Flusensieb nach jeder Wäsche- trocknung säubern.

- Eine eventuell vorhandene Abluftleitung (siehe Aufstellanweisung) von Zeit zu Zeit reinigen.

- Die Sparmöglichkeiten der Schontaste nutzen (falls vorhanden).

①

②

Gebrauchsanweisung

Seite 4 - 12

Bitte die Seiten mit den Abbildungen ausklappen, Seite 3; 102

Unser Beitrag zum Umweltschutz – wir verwenden Recyclingpapier.

Gebruiksaanwijzing

bladz. 13 - 21

Sicherheitshinweise und Warnungen 6
Gerät aufstellen 6
Tips zum richtigen Trocknen 7
Wäsche einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tür schließen 8
Schontaste 8
Trocknungszeit wählen/Gerät einschalten 8
Wäsche nachlegen 8
Programmtabelle 9
Programmablauf 10
Programmende/Gerät ausschalten . . . . . . . . . . . . . . . . . . 10
Flusensieb reinigen 10
Wartung/Pflege 11
Hinweise bei Betriebsstörungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Verbrauchswerte 12
Kundendienst 12

Ihr neuer Trockner

Die Konzeption Ihres neuen Wäsche- trockners erfüllt alle heutigen und künftigen Anforderungen moderner Wäschepflege.

Höchste Qualitätsansprüche sowohl bei der Entwicklung als auch in der Fertigung garantieren eine lange Lebensdauer Ihres Wäschetrockners.

Sparsamster Energieverbrauch und kurze Trocknungszeiten sichern Ihnen höchste Wirtschaftlichkeit beim Betrieb Ihres Wäschetrockners.

- Unabhängig vom Wetter erhalten Sie mit Ihrem Wäschetrockner flauschig weiche Wäsche und jeden von Ihnen gewünschten Trockengrad.

Aus Sicherheitsgründen ist Ihr Gerät mit einer Wiedereinschaltsperre versehen, die ein Anlaufen verhindert, wenn die Tür geschlossen wird.

Bitte lesen Sie die Gebrauchsanweisung aufmerksam durch, damit Sie alle Möglichkeiten und Vorteile Ihres neuen Wäschetrockners voll nutzen können.

Viel Freude mit sparsamer und schonender Wäschepflege!

Sicherheitshinweise und Warnungen

1. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte die beiliegenden Druckschriften sorgfältig durch. Sie enthalten wichtige Informationen zum Anschluß, zum Gebrauch und zur Sicherheit des Gerätes.

Der Hersteller haftet nicht, wenn die Hinweise in den Druckschriften nicht beachtet werden.

Beiliegende Druckschriften, ggf. für Nachbesitzer, sorgfältig aufbewahren.

1. Verpackungsmaterial ordnungsgemäß entsorgen.

Verpackungsmaterial ist kein Spielzeug für Kinder.

1. Ein beschädigtes Gerät (z. B. Transportschaden) nicht anschließen. Im Zweifelsfall Kundendienst oder Händler befragen.

2. Gerät nur im Haushalt und für den angegebenen Zweck benutzen.

3. Kinder nicht mit dem Gerät spielen lassen.

Haustiere vom Gerät fernhalten.

1. Nicht auf das Gerät steigen. Das Gerät nicht als Trittbrett oder als begehbaren Untersatz benutzen.

Lehnen oder setzen Sie sich nicht auf die geöffnete Tür.

1. Nicht mit feuchten Händen das Gerät bedienen.

2. Nicht in die drehende Trommel greifen.

3. Nur Textilien, die in Wasser gewaschen wurden, im Gerät trocknen.

Keine Lösungsmittel verwenden (Explosionsgefahr!).

Textilien, die Schaumgummä enthalten oder die mit Haarfestiger, Nagellackentferner oder ähnlichen Mitteln behaftet sind, nicht im Gerät trocknen (Brandgefahr!).

1. Nach Programmende stets das Gerät ausschalten.

2. Ausgediente Geräte unbrauchbar machen. Netzstecker ziehen, Anschlußkabel durchtrennen.

Türschloß zerstören.

Gerät zum Sperrmüll geben.

Gerät aufstellen

Das Gerät muß der beiliegenden Auf- stellanweisung entsprechend aufgestellt und angeschlossen werden.

Beim Trocknungsvorgang muß für eine gute Raumbelüftung gesorgt werden (Fenster oder Tür öffnen).

Vor der ersten Inbetriebnahme empfehlen wir, die Trommel mit einem feuchten Tuch auszuwischen.

Tips zum richtigen Trocknen

• Die Wäsche durch Schleudern in der Waschmaschine oder in einer Wäscheschleuder gründlich entwässern. Je höher die Schleuderdrehzahl, umso kürzer die Trocknungszeit und umso geringer der Stromverbrauch.
• Pflegeleichte Wäsche, Oberbekleidung aus Chemiefasern oder ähnliche Textilien im Spezialschleuderprogramm der Waschmaschine schleudern bzw. in einer Wäscheschleuder oder im Normalschleuderprogramm einer Waschmaschine nur ca. 30 Sekunden anschleudern.
• Um ein gleichmäßiges Trocknungsergebnis zu erreichen, die Wäsche nach Gewebeart und gewünschtem Trockengrad sortieren.

• Um die maximale Füllmenge auszunutzen, kann Bügelwäsche zusammen mit Wäsche, die schranktrocken werden soll, getrocknet werden. Dazu eine Zeit für "schranktrocken" einstellen. Nach ca. % der Zeit die Bügelwäsche entnehmen und den Rest zu Ende trocknen.
  ■ Reißverschlüsse, Haken und Ösen schließen. Lose Gürtel, Schürzenbänder usw. zusammenbinden.

• Pflegeleichte Wäsche möglichst in leicht feuchtem Zustand aus dem Gerät nehmen und an der Luft kurz nachtrocknen lassen. Beim Übertrocknen im Gerät besteht Knittergefahr.

• Zu bügelnde Wäschestücke müssen nicht unmittelbar nach dem Trocknen gebügelt werden. Es ist vorteilhaft, sie für einige Zeit zusammenzulegen oder zusammenzurollen, damit sich die Restfeuchte in der Wäsche gleichmäßig verteilen kann.

Beachten Sie bitte die Trocknungs-Symbole in den Textilien.

Die Symbole bedeuten:

☐ = Trocknen mit normaler Temperatur
☐ = Trocknen mit niedriger Temperatur
☒ = nicht maschinell trocknen

Legen Sie folgende Textilien nicht in den Trockner:

• Wolle oder Textilien mit Wollanteil: Verfilzungsgefahr!
• Empfindliche Gewebe (Seide, synthetische Gardinen): Knitterbildung!
• Tropfnasse Wäsche: Energievergeudung!

Wäsche einlegen

Tür öffnen.

Vor dem Einfüllen der Wäsche darauf achten, daß sich keine Fremdkörper oder eventuell eingesperrte Tiere in der Trommel befinden.

In der Wäsche evtl. noch vorhandene Waschmittel-Dosierbehälter entfernen. Möglichst die maximale Wäschemenge, je nach Wäscheart, gut aufgelockert in die Trommel legen.

Wäschemenge nicht überschreiten.

Füllmengen bezogen auf Trockenwäsche:

Koch-, Buntwäsche 4,5 kg; max. 5,0 kg bei einheitlichen Wäscheposten

Pflegeleicht max. 2,0 kg oder 8 Oberhemden

Acrylfasern max. 1,5 kg

Tür schließen

Drücken Sie die Tür zu, bis der Verschluß einrastet.

Achten Sie darauf, daß Wäschestücke nicht eingeklemmt werden.

Bei nicht geschlossener Tür verhindert ein Sicherheitsschalter die Inbetriebnahme des Gerätes.

Schontaste (falls vorhanden)

S Die Schontaste (Abb. ②, 8) muß beim Trocknen temperaturempfindlicher Textilien, z.B. aus Acrylfasern, gedrückt werden. Dadurch wird die Lufttemperatur im Trockner reduziert.

Zur Energieersparnis (ca. 10%) können auch alle anderen zum maschinellen Trocknen geeigneten Gewebearten mit niedriger Temperatur getrocknet werden.

Trocknungszeit wählen/Gerät einschalten

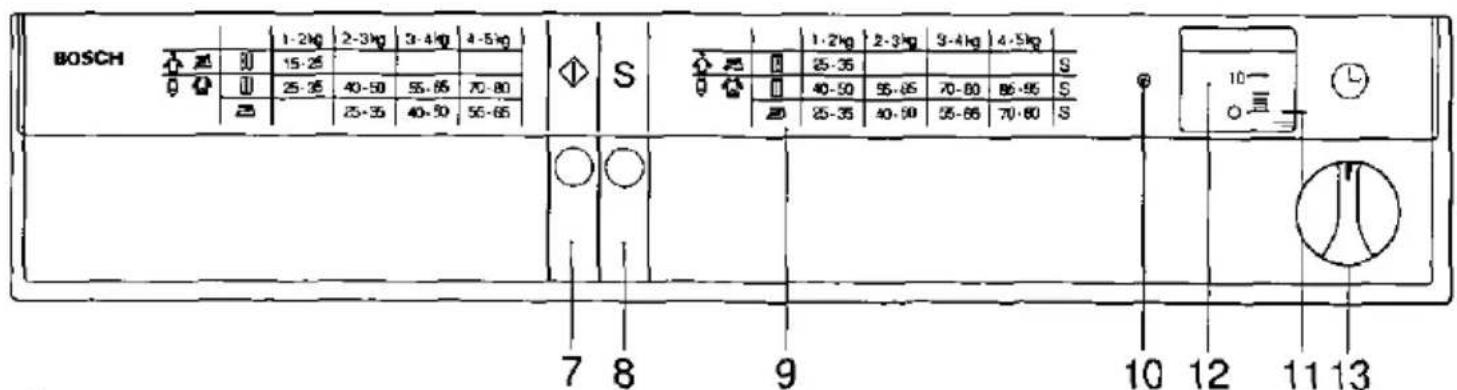

Abb. ②

Die erforderliche Trocknungszeit der Programmübersicht (9) am Gerät bzw. der Programmtabelle entnehmen und mit dem Zeitwähler (13) einstellen. Drehen Sie den Zeitwähler nur im Uhrzeigersinn (nach rechts), bis sich die gewünschte Zeit an der Einstellmarkierung (11) befindet (max. Trocknungszeit 140 Minuten).

Beim Drehen des Zeitwählers aus der O-Stellung heraus wird das Gerät eingeschaltet, die Betriebsanzeigelampe leuchtet auf. Drücken Sie die Starttaste (7). Das Trocknen beginnt.

Hinweis:

Jede Trocknungszeit können Sie je nach Wäschemenge und Feuchte länger oder kürzer einstellen. Bei weniger Wäsche kürzere Zeiten, bei feuchterer Wäsche längere Zeiten einstellen. Trocknungszeiten nicht zu lang wählen, um ein Übertrocknen der Wäsche zu vermeiden. Hierdurch kann die Wäsche einlaufen oder knittern. Außerdem wird unnötig Energie verbraucht.

Wäsche nachlegen

Die Tür kann jederzeit geöffnet werden. Der Programmablauf wird unterbrochen. Nach dem Schließen der Tür läuft das

Programm weiter, nachdem Sie die Start-taste erneut gedrückt haben.

Programmtabelle
Baumwoll- und Leinengewebe		(Leib-, Frottee-, Trikot-, Tisch- und Bettwäsche)
Wäschemenge	Trockengrad	Einstellung des ZeitwählersA B
2 kg	bügeltrocken	40 - 45	30 - 35
2 kg	[7KH] schranktrocken	45 - 55	35 - 45
4,5-5 kg	bügeltrocken	80 - 90	65 - 75
4,5-5 kg	schranktrocken	90 - 100	65 - 75
Pflegeleichte, bügelfreie Synthetic-Wäsche		(Feinwäsche, Oberbekleidung, Tisch- und Bettwäsche)
Wäschemenge	Trockengrad	Einstellung des ZeitwählersA B
1 kgoder 5 Hemden	schranktrocken	20 - 25	15 - 20
1,5 kgoder 8 Hemden	schranktrocken	25 - 30	20 - 25
2 kg	schranktrocken	30 - 35	25 - 30
A = für Wäsche, die in einem Waschvollautomaten mit 800...1000 U/min geschleudert wurde.B = für Wäsche, die in einer Schleuder mit 2800 U/min geschleudert wurde.* Bei kleineren Schleudertouren längere Trocknungszeiten einstellen.

Programmablauf

Die Programmdaueranzeige (12) dreht sich während des Trocknens weiter und zeigt den Stand des Programmablaufes an.

In den letzten 5 Minuten des Programmablaufs – auf der Programmdaueranzeige durch Striche gekennzeichnet – wird die Wäsche abgekühlt.

Programmende

Die Trocknungszeit ist abgelaufen, wenn der Zeitwähler wieder seine O-Stellung („Aus“) erreicht hat und die Betriebs-

anzeigelampe erlischt. Das Gerät ist damit ausgeschaltet.

Flusensieb reinigen

Abb. ③

Der beim Gebrauch der Wäsche entstehende Faserabrieb löst sich beim Trocknen von der Wäsche und sammelt sich im Flusensieb des Gerätes. Damit die Luft ungehindert durch das Flusensieb strömen kann, muß das Sieb nach jeder Trocknung gesäubert werden. Es befindet sich an der Innenseite der Gerätetür.

Zum Säubern das Flusensieb am Griff nach oben herausziehen. Die Wäscheflusen bilden auf dem Sieb eine filzartige Schicht, die sich leicht abnehmen läßt. Nach dem Säubern Flusensieb wieder einsetzen; auf richtigen Sitz achten!

Wartung/Pflege

Abb. ④ - ⑥

Bei allen Wartungsarbeiten Netzstekker ziehen oder elektrische Sicherung ausschalten!

• Abluftgitter abnehmen (Abb. ④).
• Das Abluftgitter und den Gerätebereich hinter dem Abluftgitter reinigen, evtl. Staubsauger benutzen.
• Abluftgitter wieder einsetzen (Abb. ⑤, ⑥). Auf festen Sitz achten!

Gerät reinigen

Gehäuse- und Bedienteile nur mit Seifen- lauge oder mit einem handelsüblichen lösungsmittelfreien, nicht scheuernden Reinigungsmittel reinigen.

Keine Lösungsmittel verwenden! Diese Mittel können Geräteteile beschädigen, entwickeln giftige Dämpfe und sind explosionsgefährlich! Gerät nicht mit einem Wasserstrahl abspritzen!

Hinweise bei Betriebsstörungen

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte. Reparaturen, Änderungen oder Eingriffe an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Schäden für den Benutzer entstehen.

Woran kann es liegen, wenn ... die Betriebsanzeigelampe nicht aufleuchtet?

Stecker ist nicht oder nur lose in die Schutzkontakt-Steckdose gesteckt. Sicherungsautomat in der Wohnung hat ausgelöst.

... während des Trocknens die Tür aufspringt und der Trockner abschaltet?

Beim Schließen der Tür wurde ein Wäschestück eingeklemmt. Eingeklemmtes Wäschestück in die Trommel hineinlegen.

... die Wäsche bei der maximal möglichen Einstellung nicht trocken wird?

Trommel überladen. Wäsche nicht ausreichend geschleudert. Raumbelüftung nicht ausreichend (Tür bzw. Fenster öffnen). Flusensieb in der Tür durch Flusen verstopft. (Sieb reinigen). Luftdurchgang durch die Abluftleitung behindert. Zur Prüfung: Abluftgitter abneh- men und das Gerät nochmals einschalten.

Verbrauchswerte

Koch- und Buntwäsche	Schleuderdrehzahl in U/min (ca. Werte)	Trocknungszeit in Minuten (incl. 10 min Abkühlzeit) /4 - 5 kg	Energieverbrauch in kWh4 - 5 kg
Schranktrocken	140012001000800	55607080	2,22,42,73,2
Bügeltrocken	140012001000800	45505565	1,81,92,12,4

Die angegebenen Verbrauchswerte sind Richtwerte, die unter Normbedingungen ermittelt wurden. Schwankungen bis zu 10% sind möglich.

Niedrige Umgebungstemperaturen am Aufstellort des Ablufttrockners führen zu längeren Trocknungszeiten.

Kundendienst

Bevor Sie den Kundendienst rufen, prüfen Sie bitte, ob Sie die Störung selbst beheben können (hierzu siehe Kapitel „Hinweise bei Betriebsstörungen“).

Wenn Sie eine Störung nicht selbst beheben können, Gerät ausschalten, Netzstecker ziehen und den Kundendienst rufen.

Den für Sie nächsten Kundendienst können Sie aus dem Verzeichnis entnehmen. Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) des Gerätes an. Sie finden diese Angaben auf dem Typschild auf der Innenseite der Tür und im dick umrandeten Feld des Geräteschildes auf der Geräterückseite.

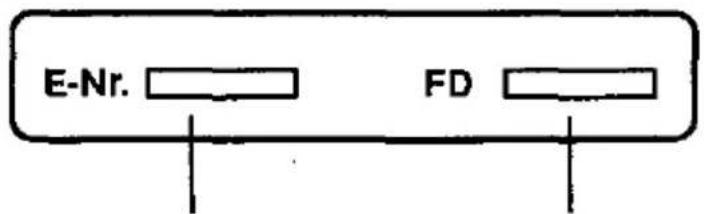

Erzeugnisnummer Fertigungsnummer

Bitte helfen Sie durch Nennung der Erzeugnisnummer und der Fertigungsnummer mit, unnötige Anfahrten zu vermeiden. Sie spären damit verbundene Mehrkosten ein.

Hinweis:

In Beratungsfällen entstehen Ihnen, auch während der Garantiezeit, Kosten für einen eventuellen Monteureinsatz.

Technische Änderungen vorbehalten!
