BEDIENUNGSANLEITUNG T55770IH4 AEG

1. SICHERHEITSHINWEISE 3
2. GERÄTEBESCHREIBUNG 6
3. ZUBEHÖR....7
4. BEDIENFELD 8
5. PROGRAMME 8
6. VOR DER ERSTEN INBETRIEBNAHME 10
7. GEBRAUCH DES GERÄTS 11
8. TIPPS UND HINWEISE 13
9. REINIGUNG UND PFLEGE 13
10. FEHLERSUCHE 19
11. TECHNISCHE DATEN 20
12. MONTAGE 21

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.aeg.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.aeg.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnungs-/ Sicherheitshinweise.

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Änderungen vorbehalten.

1. ! SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

WARNUNG!

Es besteht Erstickungs- und Verletzungsgefahr sowie die Gefahr einer dauerhaften Behinderung.

• Das Gerät kann durch Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhielten, wie das Gerät sicher zu bedienen ist.
• Kinder dürfen nicht mit dem Gerät spielen.
• Alle Verpackungsmaterialien von Kindern fernhalten.
• Halten Sie alle Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
• Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.

1.2 Montage

• Entfernen Sie das gesamte Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Stellen Sie sicher, dass der Boden, auf dem das Gerät aufgestellt wird, eben, hitzebeständig und sauber ist.
• Das Gerät darf nicht an einem Ort aufgestellt oder verwendet werden, an

dem die Temperatur unter 5 °C absinken oder auf über 35 °C steigen kann.
- Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier, das dem des Gerätes gegenüber liegt und eine vollständige Öffnung der Gerätetür verhindert, aufgestellt werden.
- Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.
- Transportieren oder bewegen Sie das Gerät stets aufrecht.
• Die Geräterückseite muss gegen die Wand zeigen.
- Stellen Sie sicher, dass die Luft zwischen Gerät und Boden zirkulieren kann.
- Wenn das Gerät auf einem Teppichboden aufgestellt wird, stellen Sie sicher, dass die Lüftungsschlitze im Gerätesockel nicht blockiert werden (falls zutreffend).
- Die Abluft darf nicht über denselben Abzug abgeleitet werden, durch den der Dunstabzug von mit Gas oder sonstigen Brennstoffen betriebenen Geräten gewährleistet wird. (falls zutreffend)
- Wenn der Wäschetrockner auf einer Waschmaschine aufgestellt wird, muss die Befestigung mithilfe des Bausatzes Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken Säule, der bei Ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).
- Der Raum, in dem der Trockner aufgestellt wird, muss gut belüftet sein, damit keine Gase in den Raum zurückströmen, die von offenem Feuer oder von anderen Geräten, die mit Brennstoffen arbeiten, stammen.

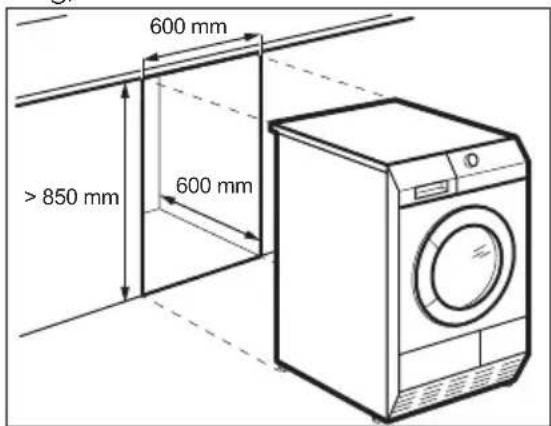

- Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung).

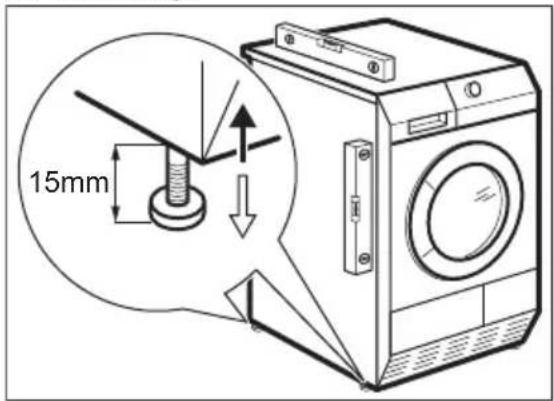

- Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen waagerecht aus.

Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.
- Das Gerät darf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steck-dose. Stellen Sie sicher, dass der Netz-stecker nach der Montage noch zu-gänglich ist.
- Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsversorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
- Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.
- Das Gerät entspricht den EWG-Richtlinien.

1.3 Gebrauch

WARNUNG!

Bei unsachgemäßer Verwendung besteht Verletzungs- und Stromschlaggefahr, und das Gerät könnte beschädigt werden.

- Das Gerät ist ausschließlich für die Verwendung im Haushalt vorgesehen.

- Nehmen Sie keine technischen Änderungen am Gerät vor. - Während der letzten Phase (Abkühlphase) des Trockengangs wird keine Wärme zugeführt, um Wäschestücke vor Beschädigung zu schützen.

Wenn die Trockentrommel vor dem Ende des Trockengangs angehalten werden muss, entnehmen Sie sofort die gesamte Wäsche aus der Trommel und breiten Sie diese zur Wärmeableitung aus.

• Wenn Sie Weichspüler oder ähnliche Produkte benutzen, beachten Sie unbedingt die auf der Verpackung angegebenen Herstelleranweisungen.
• Benutzen Sie das Gerät niemals ohne Filter. Reinigen Sie den Flusenfilter vor oder nach jedem Gebrauch.
• Wischen Sie die um das Gerät ggf. angesammelten Flusen weg.
• Beschädigte Wäschestücke mit Wattierungen oder Füllungen dürfen nicht im Gerät getrocknet werden.
• Artikel wie Schaumgummi (Latex-schaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden.
• Wäschestücke, die mit Speiseöl verschmutzt oder mit Aceton, Alkohol, Benzin, Kerosin, Fleckentfernern, Terpentin, Wachsen oder Wachsentfernern behandelt worden sind, müssen vor dem Trocknen in heißem Wasser und unter Zugabe einer höheren Waschmitteldosierung gewaschen werden.
• Trocknen Sie keine Wäschestücke im Gerät, die chemisch gereinigt wurden.
• Vergewissern Sie sich, dass sich keine Feuerzeuge oder Streichhölzer in den Taschen von Wäschestücken befinden.
• Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Beachten Sie die Pflegehinweise auf dem Textiletikett.
• Trocknen Sie keine ungewaschenen Wäschestücke im Gerät.
• Für Wäsche, die mit einem Fleckenentferner behandelt wurde, muss vor

dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.

• Das Kondenswasser/destillierte Wasser darf nicht getrunken oder für das Zubereiten von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen.
• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür.
• Beachten Sie die maximale Beladungsmenge von 7 kg (siehe Kapitel „Programmtabelle“).
• Trocknen Sie keine tropfnassen Wäschestücke im Trockner.

1.4 Reinigung und Pflege

WARNUNG!

Andernfalls besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.

• Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie

ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

1.5 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

Kompressor

WARNUNG!

Das Gerät könnte beschädigt werden.

- Das Kompressorsystem des Wäschetrockners ist mit einem speziellem Mittel gefüllt, das keine Fluorchlorkohlenwasserstoffe enthält. Das System muss dicht bleiben. Eine Beschädigung des Systems kann zu einem Leck führen.

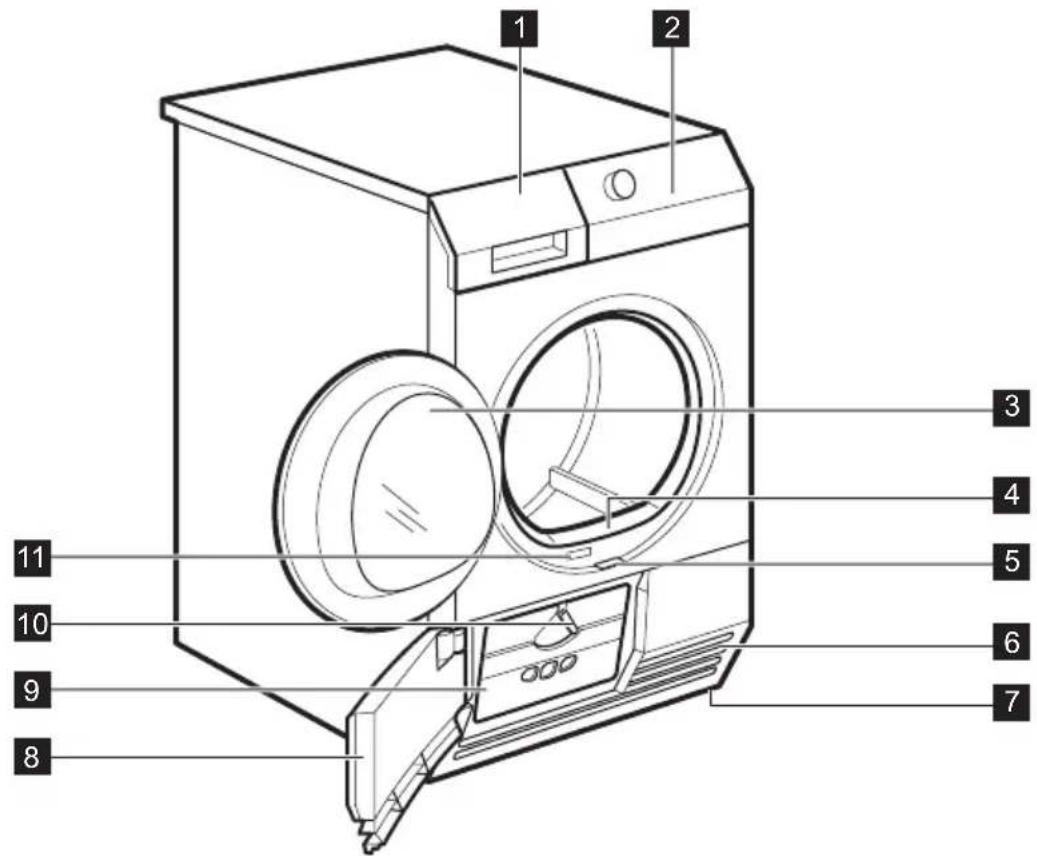

2. GERÄTEBESCHREIBUNG

1 Wasserbehälter
2 Bedienfeld
3 Einfülltür (Türanschlag wechselbar)
4 Hauptfilter

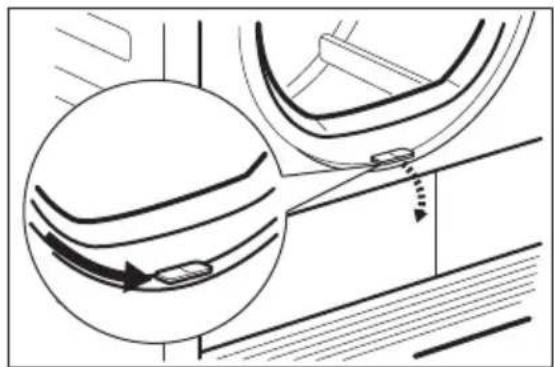

5 Schiebetaste zum Öffnen der Wärmetauschertür
6 Luftschlitze

7 Schraubfüße
8 Zugangstür zum Wärmetauscher
9 Abdeckung des Wärmetauscherfilters
10 Verriegelungsknopf
11 Typenschild

3. ZUBEHÖR

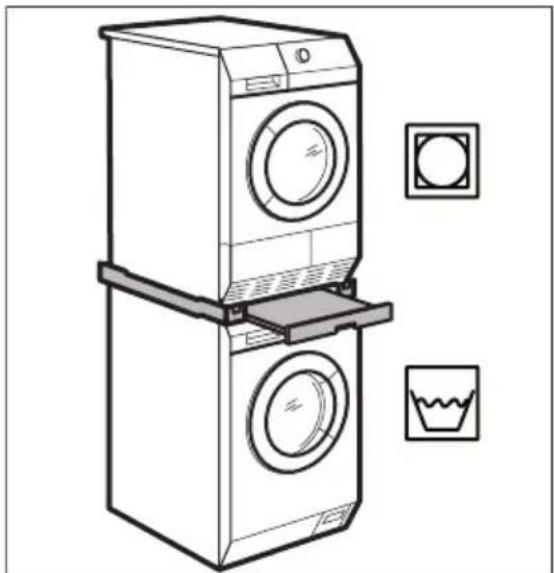

3.1 Bausatz Wasch-Trocken-Säule

Zubehörbezeichnung: SKP11, STA8, STA9

Sie erhalten den Bausatz bei Ihrem Vertragshändler. Der Bausatz Wasch-Trocken-Säule kann nur mit den in der Broschüre aufgeführten Waschmaschinen verwendet werden. Siehe beiliegende Broschüre.

Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

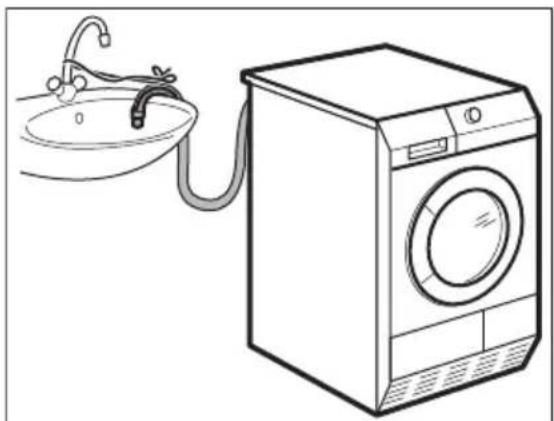

3.2 Bausatz zur Ableitung des Kondenswassers

Zubehörbezeichnung: DK11.

Erhältlich bei Ihrem lizenzierten Händler (kann bei einigen Modellen des Wäschetrockners angebracht werden)

Zubehör für die Ableitung des Kondenswassers in ein Waschbecken, einen Siphon, einen Gully o. ä.. Nach der Montage wird der Wasserbehälter automatisch geleert. Der Wasserbehälter muss im Gerät bleiben.

Der Schlauch muss mindestens 50 cm und höchstens 1 m über dem Boden installiert werden. Der Schlauch darf keine Schleife bilden. Kürzen Sie den Schlauch bei Bedarf.

Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

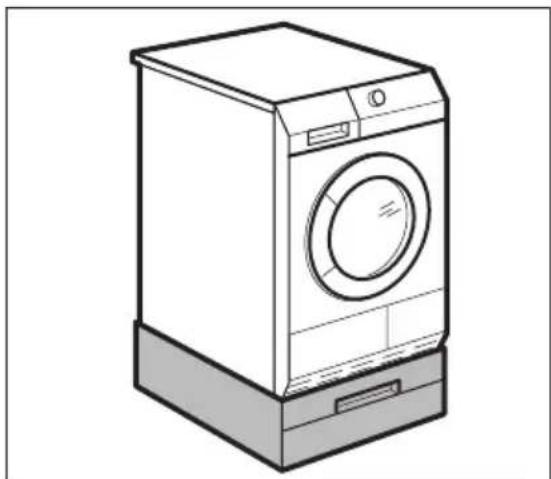

3.3 Sockel mit Schublade

Zubehörbezeichnung: PDSTP10.

Sie erhalten den Bausatz bei Ihrem Vertragshändler.

Damit wird das Gerät auf eine höhere Ebene gebracht und das Be- und Entladen erleichtert.

Die Schublade kann zur Aufbewahrung von Wäsche benutzt werden, z. B. für Handtücher, Reinigungsprodukte u.v.m. Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.

4. BEDIENFELD

1 Programmwahlschalter
2 Taste Ein/Aus
3 Taste Reverse Plus
4 Taste Signal
5 Taste Knitterschutz
6 Taste Zeitvorwahl 6h

7 Kontrolllampen: Hauptfilter reinigen, Wärmetauscherfilter reinigen, Wasserbehälter leeren
8 Taste Start/Pause
9 Phasenkontrolllampen: Trocknen, Abkühlen, Knitterschutz/Ende

5. PROGRAMME

Programme	Bela-dung1)	Wäschetyp / Pflegesymbol		Verfügbare Funktionen
Baumwolle
Extratrocken 7 kg		Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Extra-trocken. / 🎨 🎨		alle außer Re-verse Plus
Starktrocken 7 kg		Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Stark-trocken. / 🎨 🎨		alle außer Re-verse Plus
Schranktro-cken2)3)	7 kg	Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Schranktrocken. / 🎨 🎨		alle außer Re-verse Plus
Bügeltrocken2)	7 kg	Zum Trocknen von Kleidungsstücken aus Baumwolle. Trockengrad: Bügel-trocken. / 🎨 🎨		alle außer Re-verse Plus
Jeans 7 kg		Zum Trocknen von Freizeitkleidung wie Jeans, Sweatshirts mit unter-schiedlicher Materialstärke (z. B. am Kragen, an den Manschetten und Nähten). / [IMAGE]		alle außer Re-verse Plus
Daunenkissen 3 kg		Zum Trocknen von Bettdecken in Normal- oder Übergröße und Kopf-kissen (mit Federn-, Daunen- oder synthetischer Füllung). / [IMAGE]		alle außer Re-verse Plus und Knitterschutz
Wolle 1 kg		Zum Trocknen von Textilien aus Wol-le. Die Kleidungsstücke werden weich und anschmiegsam. Wir emp-fehlen, die Wäsche sofort nach dem Programmende zu entnehmen.Das Wollprogramm dieses Wäsche-trockners wurde von der Woolmark Company geprüft und anerkannt. Dieses Programm eignet sich zum Trocknen von Kleidungsstücken aus Wolle, die mit dem Hinweis „Hand-wäsche“ versehen sind, jedoch aus-schließlich dann, wenn diese zuvor mit einem von Woolmark anerkan-ten Handwäsche-Programm gewa-schen wurden, und bei der Trock-nung die Herstelleranleitung befolgt wird. (M1129).		alle außer Re-verse Plus und Knitterschutz
Mischgewebe
Extratrocken 3,5 kg		Zum Trocknen von Kleidungsstücken aus Synthetik. Trockengrad: Extratro-cken. / [IMAGE]		alle
Schranktro-cken 2)	3,5 kg	Zum Trocknen von Kleidungsstücken aus Synthetik. Trockengrad: Schrank-trocken. / [IMAGE]		alle
Bügeltrocken 3,5 kg		Zum Trocknen von Kleidungsstücken aus Synthetik. Trockengrad: Bügel-trocken. / [IMAGE]		alle
Leichtbügeln	1 kg(oder 5 Hem-den)	Zum Trocknen von pflegeleichten Textilien (z. B. Hemden und Blusen);das Bügeln wird erheblich erleichtert.Die Ergebnisse können je nach Ge-webeart und -veredelungen unter-schiedlich ausfallen. Legen Sie die Kleidung direkt in den Trockner.Nehmen Sie die Textilien nach dem Trocknen sofort aus dem Trockner und hängen Sie sie auf Kleiderbü-gel. / [IMAGE]		alle außer Re-verse Plus
Sportkleidung 2 kg		Für dünne, bügelfreie Sportkleidung aus Polyester oder Mikrofaser.	alle außer Re-verse Plus
60 min. 3 kg		Zeitprogramm zum Trocknen einzel-ner Wäschestücke. / [IMAGE]	alle außer Re-verse Plus
30 min. 1 kg		Zeitprogramm zum Trocknen einzel-ner Wäschestücke. / [IMAGE]	alle außer Re-verse Plus

1) Höchstgewicht der trockenen Wäsche
2) Nur für Prüfinstitute: Verwenden Sie für die Leistungsprüfung die im Dokument EN 61121 angegebenen Standardprogramme. Reinigen Sie die Sieb nach jedem Programm.
3) In Übereinstimmung mit der EU-Richtlinie 932/2012 ist „Schranktrocken“ das Standardprogramm „Baumwolle“. Es ist zum Trocknen feuchter Baumwollwäsche bei optimalem Energieverbrauch geeignet.

6. VOR DER ERSTEN INBETRIEBNAHME

Reinigen Sie die Trommel des Wäsche- trockners mit einem feuchten Tuch oder stellen Sie ein kurzes Programm ein (z. B.

30 Minuten Zeitprogramm), für das Sie das Gerät mit feuchten Tüchern beladen.

7. GEBRAUCH DES GERÄTS

7.1 Vorbereiten der Wäsche

Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Vergewissern Sie sich, dass die Wäsche für Wäschetrockner geeignet ist. Achten Sie auf das Pflegesymbol an den Kleidungsstücken.

Pflege-symbol	Eigenschaften
	Kann im Wäschetrockner getrocknet werden
	Kann im Trockner mit Standardtemperatur getrocknet werden
	Kann im Trockner mit reduzierter Temperatur getrocknet werden
	Kann nicht im Wäschetrockner getrocknet werden

Bereiten Sie die Wäsche vor:

• Reißverschlüsse schließen, Bettbezüge zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden, damit die Wäsche sich nicht verheddert
• darauf achten, dass die Taschen leer sind und Metallgegenstände (Heftklammern, Sicherheitsnadeln usw.) entfernen
• Wäschestücke mit zwei Stoffschichten nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baumwollschicht außen liegen)

Trocknen Sie nur:

• Baumwolle und Leinen mit Baumwolle -Programmen
• Mischgewebe mit Mischgewebe -Programmen
• Textilien mit dunklen Farben getrennt von Textilien mit hellen Farben - Textilien könnten sonst abfärben
• Trikotwäsche und Strickwaren nur mit den entsprechenden Programmen - die Wäschestücke könnten sonst einlaufen

Trocknen Sie nicht mehr Wäsche als das maximale Fassungsvermögen von 7kg.

7.2 Einfüllen der Wäsche

1. Ziehen Sie die Gerätetür auf.
2. Legen Sie die Wäsche locker ein.
3. Schließen Sie die Gerätetür.

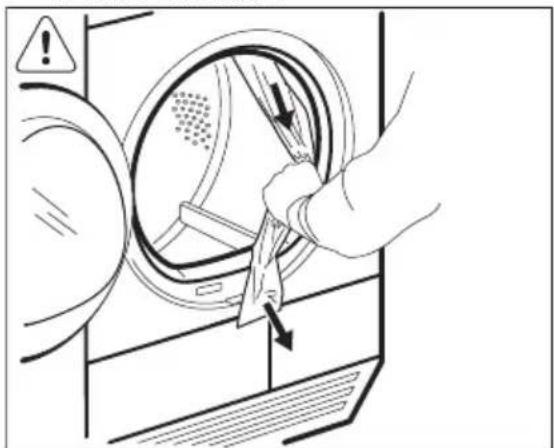

VORSICHT!

Die Wäsche nicht zwischen Gerätetür und Gummidichtung einklemmen.

7.3 Einschalten des Gerätes

Schalten Sie das Gerät mit der Ein/Aus - Taste ein oder aus. Wenn das Gerät eingeschaltet ist, erscheinen auf dem Display einige Anzeigen.

7.4 Standby-Automatik

Die automatische Standbyfunktion schaltet das Gerät automatisch in folgenden Fällen aus, um den Energieverbrauch zu senken:

• Wenn die Start/Pause -Taste nicht innerhalb von 5 Min. betätigt wird.
• 5 Min. nach Programmende. Drücken Sie die Ein/Aus -Taste, um das Gerät einzuschalten.

7.5 Einstellung eines Programms

Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus. Die mögliche Programmdauer erscheint im Display.

Die angegebene Trockenzeit bezieht sich auf eine Beladung mit 5 kg für Baumwoll- und Jeansprogramme. Für andere Programme bezieht sich die Trockenzeit auf die empfohlene Beladungsmenge. Die Trockenzeit für Baumwoll- und Jeansprogramme ist länger, wenn die Beladung 5 kg übersteigt.

7.6 Sonderoptionen

Sie können zusammen mit dem Programm eine oder mehrere Optionen einstellen.

Drücken Sie die entsprechende Taste, um die Option ein- oder auszuschalten. Ist die Option eingeschaltet, leuchtet die Kontrolllampe über der Taste auf.

7.7 Option Reverse Plus

Zum sanften Trocknen empfindlicher und temperaturempfindlicher Textilien (z. B. Acryl, Viskose). Für Textilien mit dem Symbol ☐ auf dem Etikett.

7.8 Funktion Signal

Wenn die Funktion „Signal“ eingeschaltet ist, ertönt das Signal:

• am Programmende
• zu Beginn und Ende der Knitterschutzphase
• bei einer Unterbrechung des Programms
  Das Signal ist standardmäßig eingeschaltet. Mit dieser Funktion können Sie den Ton ein- oder ausschalten.

7.9 Knitterschutz -Option

Verlängert die Knitterschutzphase (30 Minuten) am Ende des Trockenprogramms auf 90 Minuten. Diese Option beugt Knitterfalten in den Textilien vor. Während der Knitterschutzphase kann Wäsche entnommen werden.

7.10 Option Zeitvorwahl 6h

Der Start des Trockenprogramms lässt sich um 6 Stunden verzögern.

1. Wählen Sie ein Trockenprogramm und die Optionen.
2. Drücken Sie die Taste Zeitvorwahl 6h.
3. Drücken Sie die Taste Start/Pause, um die Option Zeitvorwahl 6h einzuschalten.

7.11 Starten eines Programms

Zum Einschalten eines Programms drücken Sie die Taste Start/Pause. Die Kontrolllampe über der Taste wechselt die Farbe und leuchtet nun rot. Zu Beginn eines Trocknungszyklus (3-5 Min.) kann ein etwas höherer Geräuschpegel vorhanden sein. Dieser wird vom Kompressoranlauf erzeugt, was bei Geräten, die mit einem Kompressor ausgestatteten sind normal ist wie z.B. Kühl- und Gefrierschränke.

7.12 Ändern eines Programms

Zum Ändern eines Programms drehen Sie den Programmwahlschalter auf Stop und stellen Sie dann das Programm neu ein.

7.13 Am Programmende

Nach Abschluss des Trockenprogramms blinkt die Kontrolllampe über der Taste Start/Pause. Ist die Option Signal eingeschaltet, ertönt etwa eine Minute lang eine akustische Signalfolge. So entnehmen Sie die Wäsche:

1. Halten Sie die Ein/Aus -Taste 2 Sekunden gedrückt, um das Gerät auszuschalten.
2. Öffnen Sie die Gerätetür.
3. Entnehmen Sie die Wäsche.
4. Schließen Sie die Gerätetür.

Nach jedem Trockenprogramm:

• Reinigen Sie den Hauptfilter
- Wasserbehälter leeren (Siehe Kapitel REINIGUNG UND PFLEGE.)

8. TIPPS UND HINWEISE

8.1 Umwelttipps

• Benutzen Sie keinen Weichspüler für Wäsche, die Sie anschließend in den Trockner geben. Im Wäschetrockner wird die Wäsche automatisch weich.
• Das Kondenswasser kann als destilliertes Wasser verwendet werden, z. B. zum Bügeln mit einem Dampfbügeleisen. Reinigen Sie das Kondensat zuvor (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flusen zu entfernen.
• Halten Sie die Lüftungsschlitze unten am Gerät stets frei.
• Halten Sie sich an die in der Programmtabelle aufgeführten Füllmen-gen.
• Achten Sie darauf, dass am Installationsort des Geräts eine gute Luftzirkulation herrscht.
• Reinigen Sie den Hauptfilter nach jedem Trockenprogramm.
• Reinigen Sie die Wärmetauscherfilter, wenn die entsprechende Kontrolllampe auf dem Bedienfeld leuchtet.
• Schleudern Sie die Wäsche vor dem Trocknen gut.

8.2 Einstellen des Restfeuchtegrads der Wäsche

Ändern des werkseitig eingestellten Restfeuchtegrads:

1. Drehen Sie den Programmwahlschalter auf ein verfügbares Programm.
2. Halten Sie die Tasten Reverse Plus und Knitterschutz gleichzeitig gedrückt, bis die Kontrolllampen über den Tasten leuchten.

9. REINIGUNG UND PFLEGE

9.1 Reinigen des Hauptfilters

Am Ende eines jeden Programms leuchtet die Kontrolllampe 🌐 Hauptfilter reinigen, um darauf hinzuweisen, dass der Hauptfilter gereinigt werden muss.

1. Drücken Sie die Taste Start/Pause wiederholt, bis der gewünschte Grad eingestellt ist.

2. Kontrolllampe Knitterschutz/Ende höchster Trocknungsgrad
   – Kontrolllampe Abkühlen stärkerer Trocknungsgrad

3. Kontrolllampe Trocknen voreingestellter Trocknungsgrad

4. Drücken Sie zur Speicherung der Einstellung gleichzeitig die Tasten Reverse Plus und Knitterschutz.

8.3 Kontrolllampe „Wasserbehälter leeren“

Die Kontrolllampe ist standardmäßig eingeschaltet. Sie leuchtet am Ende des Programms oder wenn der Wasserbehälter voll ist. Wenn Sie ein externes Abpumpsystem für den Behälter benutzen, kann die Kontrolllampe ausgeschaltet werden.

Ein- oder Ausschalten der Kontrolllampe:

1. Drehen Sie den Programmwahlschalter auf ein verfügbares Programm.
2. Halten Sie die Tasten Reverse Plus und Zeitvorwahl 6h gleichzeitig gedrückt, bis die Kontrolllampen über den Tasten leuchten (3 x).
3. Kontrolllampe ✉, ausgeschaltet - Die Kontrolllampe ist dauerhaft ausgeschaltet
4. Kontrolllampe 📁, eingeschaltet - Die Kontrolllampe ist eingeschaltet

Der Filter hält Flusen zurück. Die Flusen lösen sich während des Trockengangs von der Wäsche.

So reinigen Sie den Hauptfilter:

1. Öffnen Sie die Tür.

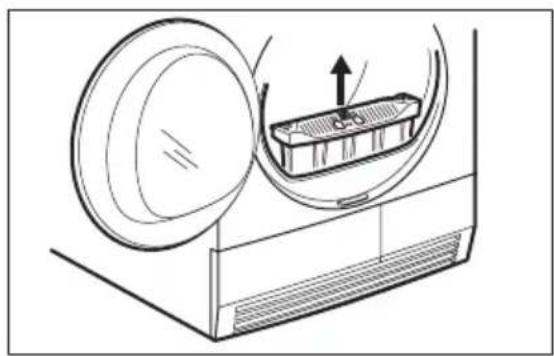

2. Ziehen Sie den Filter heraus.

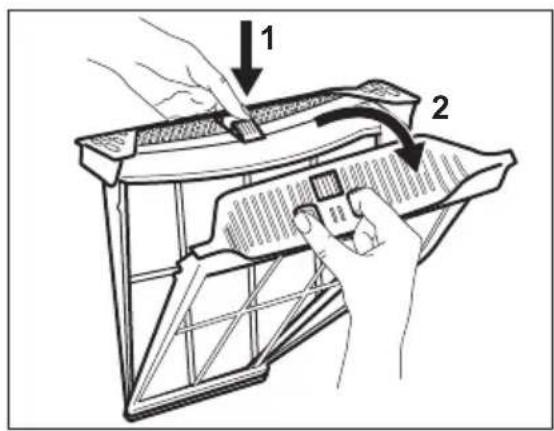

1. Öffnen Sie den Filter.

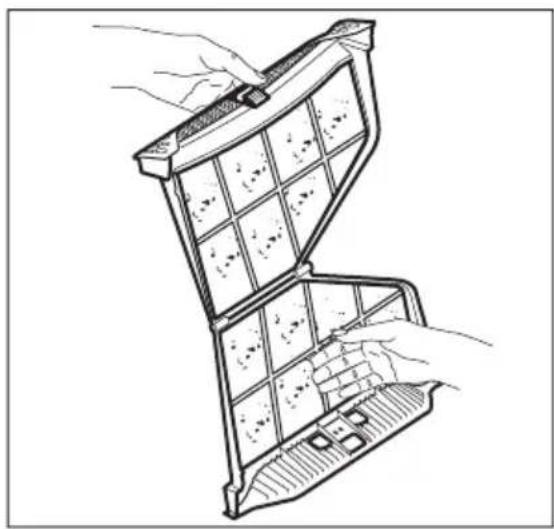

1. Reinigen Sie den Filter mit der feuchten Hand.

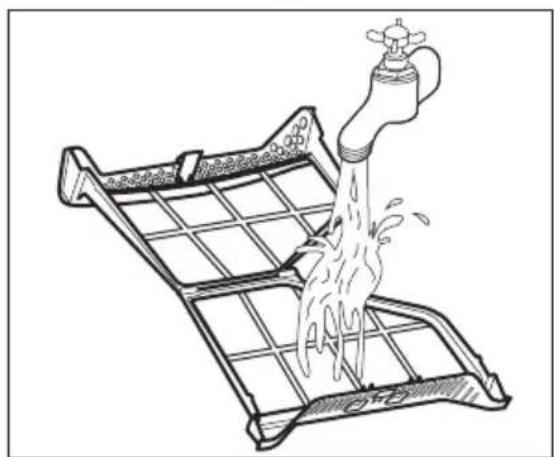

1. Reinigen Sie den Filter bei Bedarf mit einer Bürste und warmem Wasser.

Schließen Sie den Filter.

1. Entfernen Sie die Flusen vom Filtersockel. Hierfür können Sie einen Staubsauger benutzen.
2. Setzen Sie den Filter in den Filtersockel.

VORSICHT!

Benutzen Sie den Trockner niemals ohne Hauptfilter oder mit einem beschädigten oder verstopften Filter.

Ist der Kondensatbehälter voll, bricht das Programm automatisch ab und die Kontrolllampe 📄 Kondensatbehälter leuchtet. Zur Fortsetzung des Programms leeren Sie den Kondensatbehälter und drücken Sie die Starttaste.

Reinigen Sie den Hauptfilter nach jedem Trockenprogramm. Ein verstopfter Filter verlängert den Trockengang und erhöht den Energieverbrauch.

Sie können auch den Bausatz zur externen Ableitung des Kondenswassers installieren (siehe Kapitel: ZUBEHÖR).

9.2 Leeren des Kondensatbehälters

Der Kondensatbehälter muss nach je- dem Trockengang entleert werden.

So leeren Sie den Kondensatbehälter:

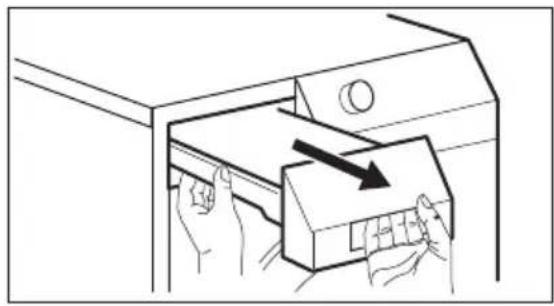

1. Ziehen Sie den Kondensatbehälter heraus und halten Sie ihn waage-recht.
2. Ziehen Sie die Kunststoffverbindung heraus und entleeren Sie den Kondensatbehälter in ein Waschbecken.
3. Schieben Sie die Kunststoffverbindung ein und setzen Sie den Kondensatbehälter ein.

WARNUNG!

Vergiftungsgefahr! Das Kondenswasser darf nicht getrunken oder für die Zubereitung von Speisen verwendet werden.

9.3 Reinigen der Wärmetauscherfilter

Wenn die Anzeige (Wärmetauscherfilter reinigen) leuchtet, müssen die Filter gereinigt werden.

Das Kondenswasser kann als destilliertes Wasser verwendet werden, z. B. zum Bügeln mit einem Dampfbügeleisen. Filtern Sie das Kondenswasser gegebenenfalls (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flusen zurückzuhalten.

Das Reinigungsintervall der Filter hängt vom Wäschetyp und der -menge ab. Trocken Sie stets die maximale Beladungsmenge, reinigen Sie die Filter nach jedem dritten Trockengang.

So reinigen Sie die Filter:

1. Öffnen Sie die Einfülltür.

2. Schieben Sie den Entriegelungsknopf am unteren Rand der Einfülltür zur Seite und öffnen Sie die Wärmetauschertür.

3. Drehen Sie die Verriegelung, um die Wärmetauscherabdeckung zu öffnen.

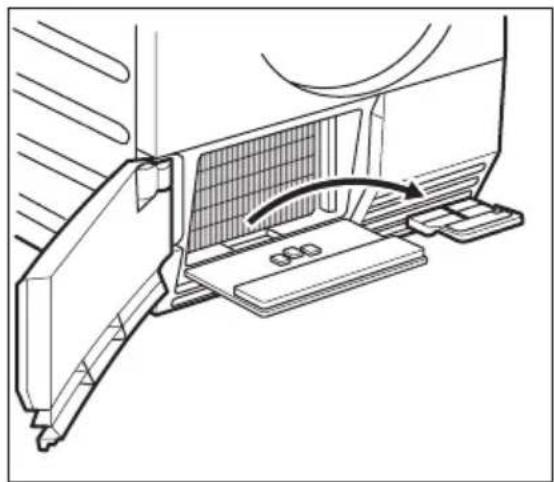

4. Klappen Sie die Abdeckung des Wärmetauscherfilters nach unten.

5. Ziehen Sie den Hauptfilter nach oben. Halten Sie den Wärmetauscherfilter fest und ziehen Sie ihn aus dem unteren Fach heraus.

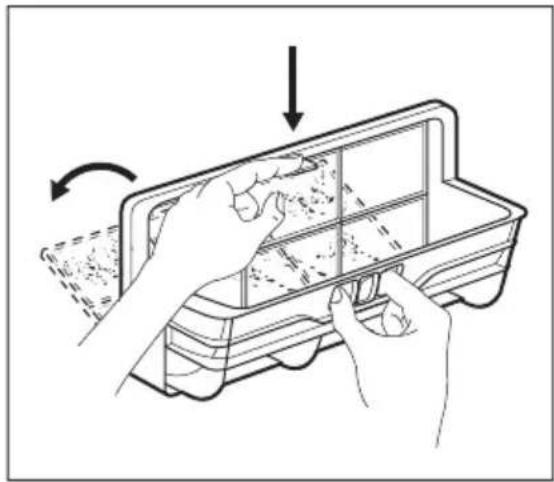

1. Drücken Sie auf den Haken, um den Filter zu öffnen.

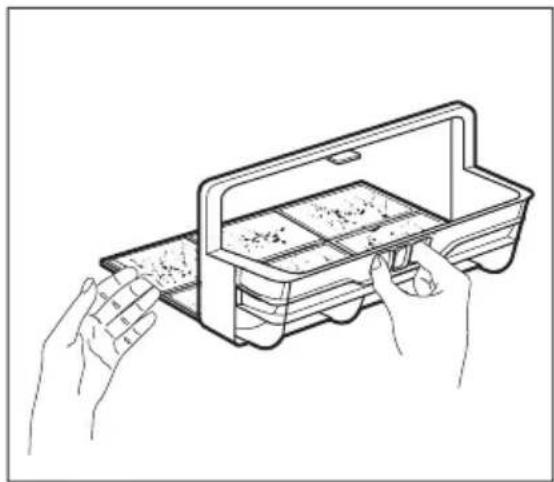

1. Reinigen Sie den Filter mit der feuchten Hand. Reinigen Sie den Filter bei Bedarf mit einer Bürste und warmem Wasser. Schließen Sie den Filter.

1. Reinigen Sie den kleinen Filter im Sockel.

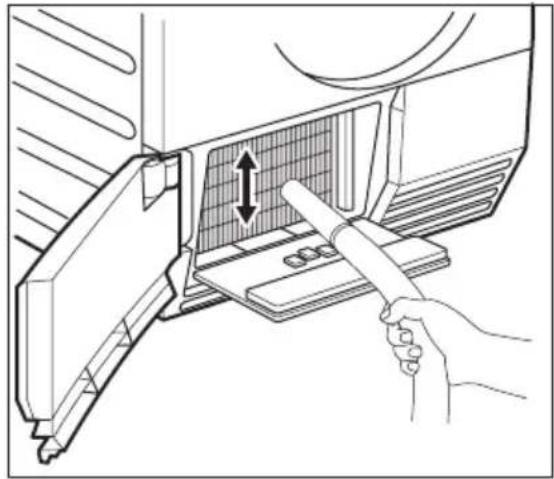

1. Entfernen Sie, je nach Bedarf, alle 6 Monate die Flusen aus dem Wärmetauscherfach. Hierfür können Sie einen Staubsauger benutzen.

2. Setzen Sie den kleinen Filter und den Wärmetauscherfilter wieder ein.

3. Schließen Sie die Wärmetauscher-abdeckung.
4. Verriegeln Sie die Abdeckung, bis sie einrastet.
5. Schließen Sie die Abdeckung des Wärmetauscherfilters.
6. Schließen Sie die Wärmetauschertür.
7. Setzen Sie den Hauptfilter wieder ein.

VORSICHT!

Benutzen Sie den Wäschetrockner nie mit von Flusen zugesetzten Wärmetauscherfiltern. Dies könnte zur Beschädigung des Wäschetrockners führen. Außerdem erhöht sich auch der Energieverbrauch.

Verwenden Sie für die Reinigung des Wärmetauscherfachs keine scharfen Gegenstände.

Benutzen Sie den Trockner nie ohne Filter.

9.4 Reinigen der Trommel

WARNUNG!

Ziehen Sie vor der Reinigung des Geräts den Netzstecker.

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung der Trommelinnenflächen und Wäscheab-

weiser. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT!

Verwenden Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Trommel.

9.5 Bedienfeld und Gehäuse reinigen

Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung des Bedienfelds und Gehäuses.

Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT!

Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

10. FEHLERSUCHE

10.1 Fehlersuche

Problem Mögliche Ursache Abhilfe
Der Wäschetrockner funktioniert nicht.	Der Wäschetrockner ist nicht an die Stromversorgung ange- schlossen.	Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausin- stallation.
	Die Einfülltür ist offen. Schließen	Sie die Einfülltür.
	Die Ein/Aus -Taste wurde nicht gedrückt.	Drücken Sie die Ein/Aus -Taste.
	Die Start/Pause -Taste wurde nicht gedrückt.	Drücken Sie die Start/Pause - Taste.
	Das Gerät befindet sich im Standby-Modus.	Drücken Sie die Ein/Aus -Taste.
Nicht zufriedenstellen-de Trocken- ergebnisse.	Es wurde ein falsches Pro- gramm eingestellt.	Wählen Sie ein geeignetes Pro- gramm.1)
	Der Hauptfilter ist verstopft.	Reinigen Sie den Hauptfilter2)
	Die Wärmetauscherfilter sind verstopft.	Reinigen Sie die Wärmetau- scherfilter.2)
	Die Beladung des Geräts ist zu hoch.	Stellen Sie sicher, dass das ma- ximale Fassungsvermögen nicht überschritten wurde.
	Das Lüftungsgitter ist verstopft.	Reinigen Sie das Lüftungsgitter am Boden des Geräts.
	Die Innenflächen der Trommel sind verschmutzt.	Reinigen Sie die Innenflächen der Trommel.
	Die Wasserhärte ist zu hoch.	Stellen Sie die entsprechende Wasserhärte ein3).
Die Einfüll- tür schließt nicht.	Der Filter ist nicht eingerastet.	Setzen Sie den Filter korrekt ein.
	Zwischen der Tür und der Dich- tung ist Wäsche eingeklemmt.	Laden Sie die Wäsche richtig in die Trommel.
Das Pro- gramm ist ausgeschal- tet.	Der Wasserbehälter ist voll.	Leeren Sie den Wasserbehäl- ter2), drücken Sie die Taste Start/Pause .
Der Tro- ckengang ist zu kurz.	Es befindet sich nicht genü- gend Wäsche in der Trommel.	Wählen Sie ein Zeitprogramm.
	Die Wäsche ist zu trocken.	Wählen Sie ein Zeitprogramm oder eine höhere Trocknungs- stufe (z. B. Extratrocken ).
Der Trockengang ist zu lang.4)	Der Hauptfilter ist verstopft. Reinigen Sie den Hauptfilter
	Die Beladung des Geräts ist zu hoch.	Stellen Sie sicher, dass das maximale Fassungsvermögen nicht überschritten wurde.
	Die Wäsche wurde nicht genug geschleudert.	Schleudern Sie die Wäsche richtig.
	Die Raumtemperatur ist zu hoch, es handelt sich nicht um eine Gerätestörung.	Falls möglich, senken Sie die Raumtemperatur.

1) Lesen Sie die Programmbeschreibung - siehe PROGRAMME
2) Siehe Kapitel REINIGUNG UND PFLEGE
3) Siehe Abschnitt WASSERHÄRTE im Kapitel TIPPS UND HINWEISE
4) Hinweis: Nach spätestens 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel Ende des Trockengangs).

11. TECHNISCHE DATEN

CE

Höhe x Breite x Tiefe 850 x 600 x 600 mm (maximal 640 mm)
Trommelvolumen 118 Liter
maximale Tiefe bei geöffneter Einfüll-tür	1090 mm
maximale Breite bei geöffneter Einfüll-tür	950 mm
Höhenverstellbarkeit 850 mm (+ 15 mm - Fußeinstellung)
Gewicht des Geräts 53 kg
Max. Fassungsvermögen 7 kg
Elektrische Spannung 230 V
Frequenz 50 Hz
Erforderliche Sicherung 4 A
Gesamte Leistungsaufnahme 900 W
Energie-Effizienzklasse A++
Energieverbrauch kWh/Trockengang 1)	1,8 kWh
Jährlicher Energieverbrauch2)	211 kWh
Leistungsaufnahme im Ein-Zustand 0,5 W
Leistungsaufnahme im Aus-Zustand 0,5 W
Verwendungsart Haushalt

Zulässige Umgebungstemperatur + 5 °C bis + 35 °C

1) 7 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121
2) Jährlicher Energieverbrauch in kWh, ausgehend von 160 Trockenprogrammen im Standard-Baumwollprogramm bei voller Beladung und bei Teilbeladung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme.. Der tatsächliche Energieverbrauch pro Trockenprogramm ist abhängig von der Nutzung des Gerätes (VERORDNUNG (EU) Nr. 392/2012).

12. MONTAGE

12.1 Auspacken

VORSICHT!

Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial. Entfernen der Styroporteile:

1. Öffnen Sie die Einfülltür.
2. Ziehen Sie den Kunststoffschlauch mit den Styroporteilen aus der Trommel heraus.

Die Höhe des Wäschetrockners ist ver- stellbar. Justieren Sie dazu die Füße (sie- he Abbildung).

12.2 Montage als Einbaugerät

Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Abbildung).

12.3 Türanschlag der Einfülltür wechseln

Die Einfülltür kann vom Benutzer an der gegenüberliegenden Seite angebracht werden. So kann die Wäsche in einigen Fällen einfacher eingelegt und entnommen werden. (Siehe separates Blatt.)

13. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol ⚙. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

CE
