BEDIENUNGSANLEITUNG AEF 3430N ZANUSSI
DUNSTESSEN
AEF 3430 N AEF 3440 N
Inleiding
Lees deze gebruikshandleiding aandachtig door, alvorens de wasemkap te installeren. Deze handleiding verklaart de verschillende technische mogelijkheden van uw apparaat en zal u met het gebruik hiervan vertrouwd maken. Deze handleiding is bestemd voor meerdere produkten uit dezelfde serie, u kunt dus beschrijvingen tegenkomen die voor uw apparaat niet van toepassing zijn. De afzuigkap kan zowel als afvoerkap en als circulatiekap gebruikt worden. Indien een afvoerkanaal aanwezig is, adviseren wij u de kap als afvoerkap te gebruiken zodat damp en kookgeutres naar buiten gevoerd worden.
De accessoires kunnen van land tot land verschillen.
Wij behouden ons het recht voor het produkt zonder waarschuwing vooraf te wijzigen, in het kader van verbetering ervan en met inachtneming van de normen.
Attentie bij gebruik als afvoerkap
Bij gelijktijdig gebruik van een afzuigkap met afvoer en een van de omgevings lucht afhankelijke vuurbron zoals by, gas- olie- ofkolengestooktn, haarden etc. is voorzichtigheid geboden, daar de afzuigkap de lucht afvoert die voor verbranding noodzakelijk is. Veilig gebruik is mogelijk als bij gelijktijdig gebruik van de kap en de vuurbron een onderdruk van hoogstens 0,04 Mbar bereikt wordt en daarmee het terugzuigen van rook- gassen vermeden wordt. Dit kan vermeden worden door het aanbrengen van een niet afsluitbare toevoeropening in een deur, raam of muur. Opmerking — Bij de beoordeling dient altijd de komplete luchthuishouding van de gehele woning meegenomen te worden. Bij gebruik van kookapparaten zoals by kookplaat, gasoven etc. geldt deze regel niet in geral van twijfel moet bij een vakman advies ingewonnen worden. Als de kap als circulatiekap - met koolstofffilter gebruirt wordt, is gebruik zonder beperkingen mogelijk.
Belangrijk — Hoe korter de afvoerpijp en hoe minder bochten, hoe beter de werking van de afzuigkap is. Bij afvoer moeten de volgende voorschriften in acht genomen worden: Voor afvoer nooit een in gebruik zijnd rookgasafvoerkanaal of een toevoer luchtschacht gebruiken.
Bij afvoer via een niet meer in gebruik zijnd rookgaskanaal, is het aan te bevelen dit dorr een vakman (schoorsteenveger) te laten kontroleren.
De afgezogen lucht mag niet terecht komen in een luchtkanaal waarin warme lucht cirkuleert.
Bij afvoer van de lucht dienen tevens de plaatselijke voorschriften in acht genomen te worden.
Montage
Montage van de wasemkap aan de muur
De afzuigkap dient midden boven de kookplaat aangebracht te worden. De minimum afstand tussen de kookplaat en de onderzijde van de kap dient voor elektrische fornuizen 650 mm en voor gasfornuizen 750 mm te bedragen. Let erop dat deze afstand in verschillende landen, volgens verschillende in deze landen geldende voorschriften, af kan wijken. Controleer voordat u begint te boren of er geen leidingen beschadigd zullen worden. Indien er geen afvoerpijp naar buiten beschikbaar is voor de afzuigversie, dient er een luchtafvoer in de muur te worden gemaakt met een diameter van 130 mm.

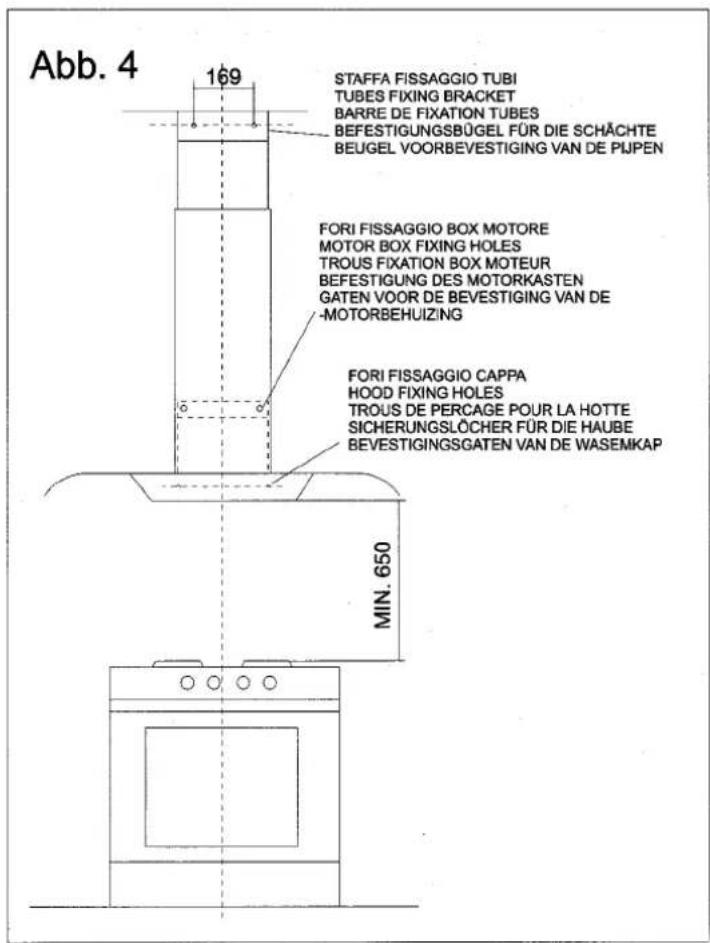

1) Bepaal de afstand tussen de kookplaat en de wasemkap (Afb. 4) met behulp van de bijgeleverde boormal.

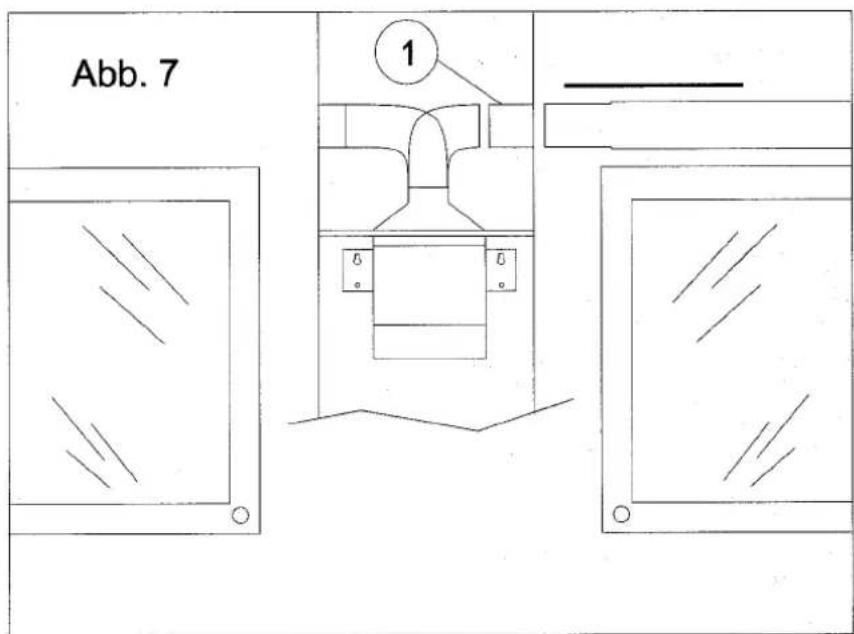

2) Zorg er met behulp van de boormal voor dat de minimum afstand tussen de kookplaat en de onderzijde van de kap in acht genomen wordt, vooral wanneer er een afvoer naar buiten voorzien is door middel van een pijp die boven de keukenkastjes loopt (Afb. 7).

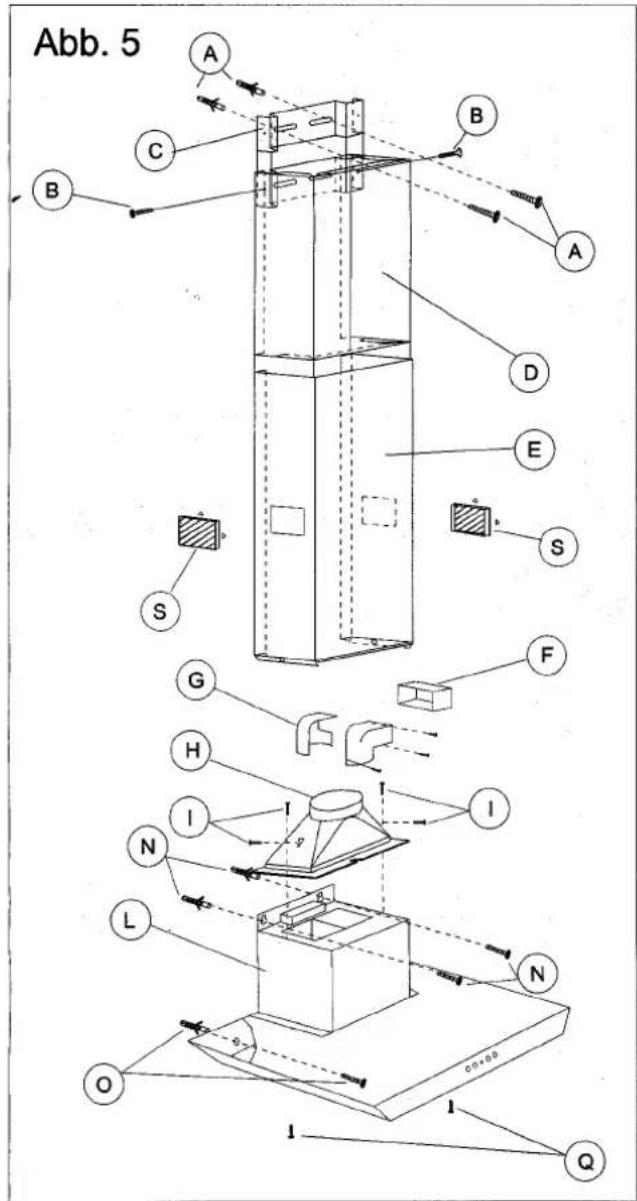

3) Zet de twee delen van de flens (afb. 5/H) aan elkaar met de twee schroeven en breng hen aan op de bovenkant van het motorblok (Afb. 5/L), het geheel met de 4 schroeven (Afb. 5/I).
4) Bereid de boringen in de muur voor bevestiging van de wasemkap voor op de juiste afstand tot het motorblok volgens de bijgeleverde mal, waarna u de wasemkap kunt vastzetten met de tweeschroeven plus de twee pluggen (Afb. 5/N).
5) Voor de juiste installatie van de kap zijn 2 schroeven met gaten van ∅ 8 mm daar op de achterwand aangebracht, waar 2 blokkeerschroeven met pluggen in de muur geschroefd worden (Alb. 5/O).
6) Afzuigversie met pijpen boven de kastjes: zet de twee delen van de bocht van 90° aan elkaar (afb. 5/G) met de schroeven en bevestig hen aan de flens. Verbind het verlengstuk (Afb. 7/1) en draai de bocht in de gewenste richting voor de afvoer van de lucht. Verbind nu de luchtafvoerpijpen.
7) Afzuigversie met luchtafvoer in de pijpen: verbind de flens met een pijp die de lucht naar buiten afvoert.
8) Filterversie: zie punt 6), maar sluit de opening naar de pijp met de daarvoor bestemde plastic roosters (Afb. 5/S), erop lettend dat de luchtstroom naar boven blaast, niet naar de muur.
Montage van de pijpen.
(geldig zowel voor de afzuig- als de filterversie)
1) Bevestig de beugel aan de muur (afb. 5/C) op grond van de gewenste hoogte van de pijpen, met behulp van de twee schroeven met plug (afb. 5/A).
2) Bevestig de korte pijp (Afb. 5/D) aan de beugel met behulp van de twee schroeven (Afb. 5/B).
3) Breng aan de voorzijde de lange pijp aan (Afb. 5/E).
4) Zet de lange pijp van binnenuit vast aan de wasemkap met behulp van de twee schroeven (Afb. 5/Q), na de moeren in de kooi te hebben gestoken.
5) Sluit de openingen van de pijp met de daarvoor bestemde plastic roosters (Afb. 5/S), erop lettend dat de luchtstraal naar boven blaast, niet naar de muur.

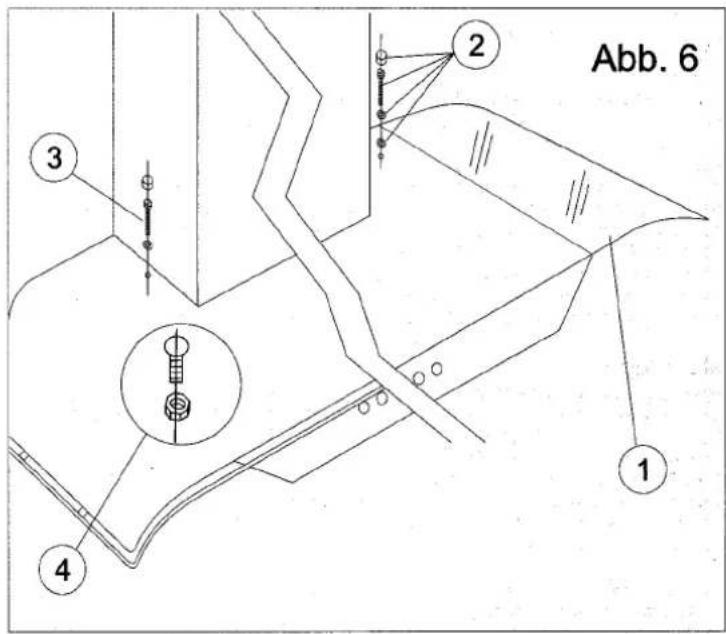

Let op: enkele modellen kunnen geleverd zijn met een bedekkingspaneel (Afb. 6); in dat geval moet het paneel boven de tevoren geinstalleerde behuizing gemonteerd worden en hem van buitenaf bevestigen met de speciaal daarvoor bijgeleverde schroeven (Afb. 6/3). Blokkeer het vervolgens van binnenuit aan de gelaste pennetjes met de moeren (Afb. 6/4), ook deze zijn bijgeleverd.
De bevestiging van kristallen afdekkingspanelen (Afb. 6/1) wordt alleen van buitenaf gedaan, erop lettend dat het plastic schijfje zich tussen het glas en de kop van de schroef, en tussen de wasemkap en het glas bevindt (Afb. 6/2).
Bedekt de koppen van de schroeven met de plastic dopjes.
Let op — Vergelijk de netspanning met die op het typeplaatje.
Als zich aan het apparaat geen stekker bevindt, moeten bij de installatie de aansluitpolen minstens 3 mm uit elkaar liggen.
Let op: De fabrikant wijst iedere aansprakelijkheid voor storingen die voortkomen uit het veronachtzamen van bovengenoemd voorschrift, af.
De draden in de voedingskabel moeten worden geïdentificeerd aan de hand van de kleur, op volgende wijze: Blauw = nulleiding - Bruin = lijn
Gebruiksinstructies
De kap moet op z'n laatst bij kookbegin aangeschakeld worden. Het rendement van de aangebrachte filters neemt toe wanneer de wasemkap ongeveer 20-30 minuten na het koken wordt uitgeschakeld.
Gebruikswijze van de wasemkap

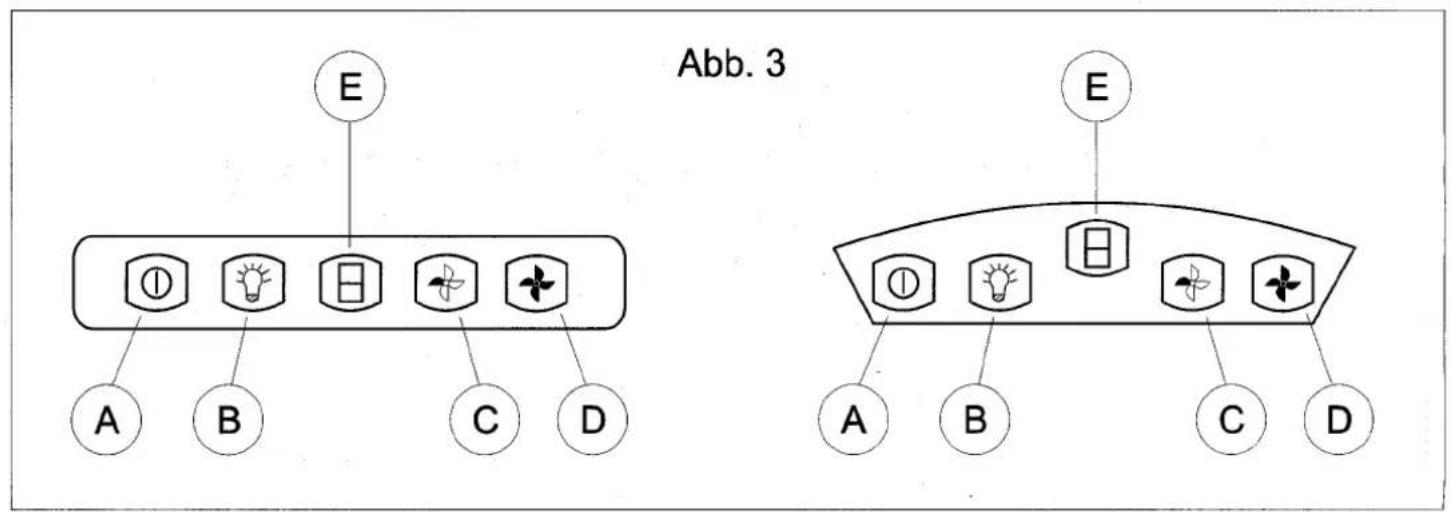

De kap moet op z'n laatst bij kookbegin aangeschakeld worden. De kap heeft 2 schakelaars (Afb. 3):
Standenschakelaar — 2 - Lichtschakelaar
Vervanging van de lampjes
Als de wasemkap voorzien is van een halogeenlamp, moet u erop letten bij het vervangen het lampje nooit met de handen aan te raken. Gebruik een willekeurige droge, niet-vette bescherming (b.v. een stoffen doek) om rechtstreeks contact met de huid te vermijden, anders zou het lampje doorbranden. Gebruik nooit lampjes met een vermogen dat groter is dan dat wordt aangegeven op het etiket binnenin de wasemkap.
Veiligheidsvoorschriften
Het is verboden onder de wasemkap te flamberen. Wanneer u frituurt, moet u dit constant onder controle houden, aangezien de olie in de frituurpan in brand zou kunnen vliegen. Om brandgevaar te vermijden is frequent reinigen van alle oppervlakken noodzakelijk. Dit kan gebeuren met een doek en/of kwast die in gedenatureerd ethylalcohol gedoopt is. Verder is het belangrijk alle op de wasemkap geïnstalleerde filter vaak te demonteren en schoon te maken of te vervangen. Vlammen van gasfornuizen moeten altijd met een pan bedekt zijn. De warmte die door het open vuur veroorzaakt wordt, zou de kap kunnen beschadigen.
Onderhoud
Bij schoonmaken of ander onderhoud, altijd de stekker uit het stopkontakt halen. De kookuchtjes worden eerst door het vetfilter gevoerd en (bij gebruik als circulatiekap) daarna door het koolfilter. De werking van het apparaat is afhankelijk van de toestand van de filters.
Het koolstofffilter
Hierbij wordt de aangezogen lucht tevens door het koolfilter gezogen en van kookluchtjes ontdaan. Dit filter kan niet schoongemaakt worden en moet, afhankelijk van het gebruik, (ca. 2 x per jaar) vervangen worden.
Verwisseling van het koolfilter
(alleen bij circulatiefunktie)

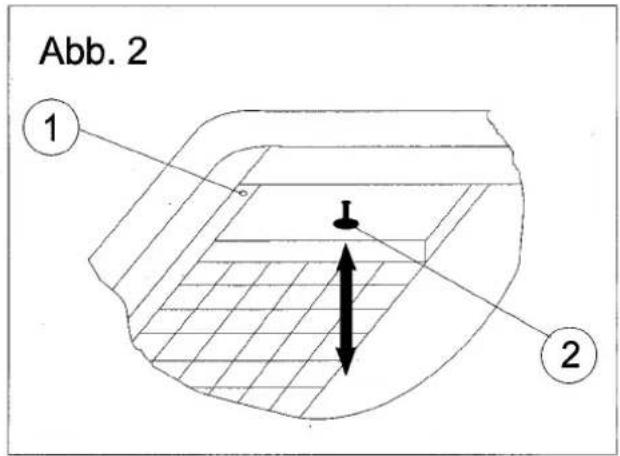

Hetis voldoende deze linksom te draaien (Afb. 2).
Vetfilter
Het vetfilter neemt vetdeeltijes op, die zich anders aan de muren en keukenmeubelen vastzetten. Het aluminiumfilter dient bij normaal gebruik jede 10-15 dagen in water met een afwasmiddel of in een vaat-wasmachine schoongemaakt te worden. Let hierbij of de filter niet te verbuigen, daar deze uit meerdere dunne metalen laagjes bestaat.
Filterwisseling of schoonmaken

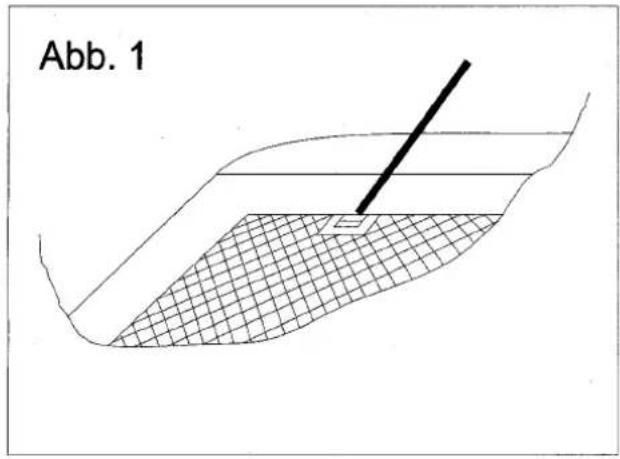

Bij de afzuigkap met filterelementjes is het voldoende de greep naar achter te schuiven, schoon te maken en in omgekeerde volgorde weer aan te brengen (Afb. 1).
Wat te doen in geval van een defekt?
Geef bij een servicegeval aan de desbetreffende servicedienst de volgende gegevens door:
| Model | |
| Type | |
| Manuf.-No. |
Deze gegevens vindt u op het typeplaatje naast de motor. Vul deze gegevens in bovenstaande vakjes in.
Deze gegevens maken het voor de servicedienst mogelijk om de juiste onderdelen mee te geven, zodat de kap bij het eerste bezoek al gerepareerd kan worden.
Technische gegevens
Aansluitwaarde motor: 2 x 130 Watt
Verlichting: 2 x 20 Watt
Aansluitwaarde: 300 Watt / 230 V / 50 Hz
Elektrische aansluiting: vast gemonteerde 0,9 meter draad met geaarde stekker. Bij reparatie uittrekken.
Vermogen: 460 m³ p. U.
