BEDIENUNGSANLEITUNG ZTB 180 ZANUSSI
Technische gegevens 4
synthetische stoffen 3 kg
VERBRUIKSWAARDEN: katoen en linnen 3,30 kWh (6 kg kastdroog)
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter.
Transport damages
Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde. Nehmen Sie das Gerät im Zweifelsfall nicht in Betrieb, sondern wenden Sie sich bitte an den Kundendienst.
Einige Passagen in der Gebrauchsanweisung sind besonders gekennzeichnet. Diese Kennzeichnungen haben folgende Bedeutung:
Hier finden Sie wichtige Informationen über ungeeignete Handhabungen Ihres Wäschetrockners, die technische Schäden verursachen können.
Hier finden Sie Informationen, die für die einwandfreie Funktion des Geräts besonders wichtig sind.
Hier finden Sie wichtige Umweltschutzhinweise.
Unser Beitrag zum Umweltschutz: Wir verwenden Recycling-Papier.
Inhalt
Wichtige Sicherheitshinweise ....19
Entsorgung 19
Umwelttipps 20
Technische Daten ....20
Gerätebeschreibung 21
Einstellung der Leitfähigkeit des Wassers....22
Installation 23
- Entfernen der Transportsicherung. 23
- Aufstellung 23
- Ableitung der feuchten Luft ......23
- Anschluss eines Abluftschlauchs....23
• Elektrischer Anschluss......24 - Wasch-/Trockensäule ....24
• Türanschlagwechsel 24
Gebrauch 25
• Bedienblende....25
• Trockenprogramme .....26
• Reihenfolge der Arbeitsschritte .....27
- Praktische Tipps ......28
Wartung....29
- Reinigung des Trocknergehäuses ....29
• Reinigung des Siebbereichs ......29

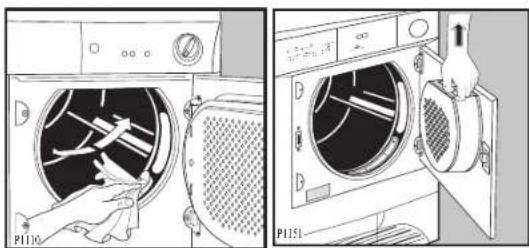

• Reinigung der Flusensiebe....29
Betriebsstörungen ....30
Wichtige Sicherheitshinweise
Die folgenden Warnhinweise werden im Interesse der allgemeinen Sicherheit gegeben. Lesen Sie diese vor der Installation oder der Verwendung dieses Gerätes aufmerksam durch!
Installation
- Lassen Sie die beim Elektroanschluss des Geräts entstehenden Arbeiten von einem fachkundigen und zugelassenen Installateur ausführen.
- Stellen Sie sicher, dass das Gerät nicht auf dem Netzkabel steht.
- Der Aufstellplatz darf nicht mit textiler Auslegware, hochflorigem Teppichboden usw. belegt sein, damit die Belüftung des Motors gewährleistet ist.
Gebrauch
- Gerät nur im Haushalt und für den angegebenen Zweck benutzen.
- Ziehen Sie nach Gebrauch des Geräts immer den Netzstecker aus der Steckdose.
- Nicht geschleuderte Wäsche darf nie im Wäschetrockner getrocknet werden.
- Mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin, Alkohol, Fleckentferner etc.) behandelte Wäschestücke dürfen nie in diesem Wäschetrockner getrocknet werden. Es besteht Brandgefahr. Also nur in Wasser gewaschene Textilien trocknen!
- Mit Öl getränkte oder befleckte Wäschestücke dürfen nicht in dem Trockner getrocknet werden. Brandgefahr!
- Falls Sie Ihre Wäsche mit einem Fleckentferner behandelt haben, führen Sie in Ihrem Waschprogramm einen extra Spülgang durch.
• Die Benützer sollten sich immer davon überzeugen, dass keine Gasfeuerzeuge (auch nichtfunktionierende) in den Kleidungsstücken vergessen wurden. - Trocknen Sie nie Sportschuhe (z.B. Tennisschuhe) in diesem Trockner. Diese könnten zwischen Trommel und Einfülltür rutschen und dadurch die Trommel blockieren.
- Lassen Sie die Einfülltür zwischen einem Trockenvorgang und dem folgenden angelehnt, damit die Türdichtung auf Dauer wirksam bleibt.
- Benützen Sie das Gerät nie ohne Flusensiebe oder mit beschädigten Flusensieben. Es besteht Brandgefahr.
- Der Raum um den Trockner muss von Flusen freigehalten werden.
Allgemeine Sicherheitsvorschriften
- Es ist gefährlich, Veränderungen am Gerät oder seinen Eigenschaften vorzunehmen.
- Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. Reparaturen, die nicht von Fachleuten ausgeführt werden, können zu schweren Unfällen oder Betriebsstörungen führen. Always insist on genuine spare parts.
Sicherheit von Kindern
- Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Wäschetrockner spielen.
- Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
- Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Wäschetrockners klettern.
- Bei der Entsorgung des Wäschetrockners: Ziehen Sie den Netzstecker, schneiden Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der Restleitung. Zerstören Sie das Türschloss: so können spielende Kinder sich nicht einsperren und nicht in Lebensgefahr geraten..
Entsorgung
• Verpackungsentsorgung
Die recyclingfähigen Materialien der Verpackung sind mit dem Symbol gekennzeichnet und sollten grundsätzlich der Wiederverwertung zugeführt werden.
PE< steht für Polyethylen
PS< steht für Polystyrol
PP< steht für Polypropylen
Entsorgung des Altgeräts
Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler, der es gegen einen geringen Unkostenbeitrag zurücknimmt.
Altgerät
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
Umwelttipps
Ihr Wäschetrockner arbeitet besonders wirtschaftlich, wenn Sie folgendes beachten:
- Die maximale Füllmenge nutzen -entsprechend der Programmübersicht auf Seite 26. Kleine Wäschefüllungen sind unwirtschaftlich.
- Die Wäsche gründlich entwässern. Je höher die Schleuderdrehzahl, umso kürzer ist die Trockenzeit und umso geringer ist der Stromverbrauch (siehe untenstehende Tabelle).
-
Übertrocknen vermeiden durch sorgfältige Programmwahl entsprechend des gewünschten Trockengrades. Übertrocknete Wäsche lässt sich zudem schlecht bügeln.
-
Um die maximale Füllmenge auszunutzen, kann Wäsche, die schranktrocken werden soll, ohne weiteres mit Bügelwäsche getrocknet werden. Dazu das Programm für Bügelwäsche einstellen, nach Programmende die Bügelwäsche entnehmen und die restliche Wäsche anschließend zu Ende trocknen.
- Wenn Sie die Flusensiebe regelmäßig reinigen, vermeiden Sie längere Trockenzeiten und höheren Stromverbrauch.
- Den Raum gut belüften. Die Raumtemperatur sollte während des Trocknens + 35°C nicht übersteigen.
Technische Daten
ABMESSUNGEN: Höhe 85 cm
Breite 60 cm
Tiefe 58 cm
NETZSPANNUNG/FREQUENZ: 220/230 V/50 Hz GESAMTANSCHLUSSWERT: 2600 W ABSICHERUNG: 16 A
FASSUNGSVERMÖGEN: Baumwolle, Leinen 6 kg
Pflegeleichte Gewebe 3 kg
VERBRAUCHSWERTE: Baumwolle, Leinen 3,30 kWh (6 kg schranktrocken)
Baumwolle, Leinen 2,60 kWh (6 kg bügelfeucht)
Pflegeleichte Gewebe 1,10 kWh (3 kg schranktrocken)
Dieses Gerät entspricht den folgenden EG-Richtlinien:
- 73/23 EWG vom 19.2.73 - Niederspannungsrichtlinie
- 89/336 EWG vom 3.5.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie.

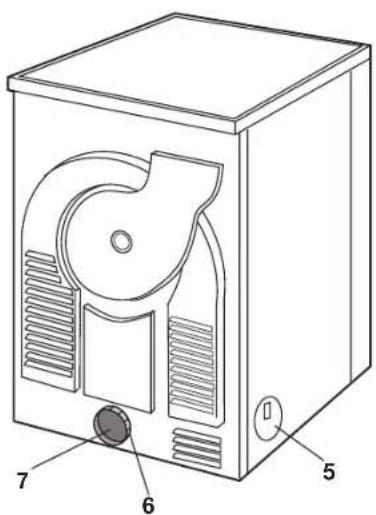

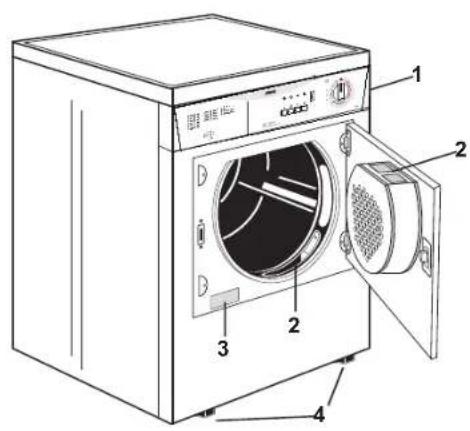

Gerätebeschreibung
1 Bedienblende
2 Flusensiebe
3 Typenschild
4 Schraubfüße
5 Abluftöffnung seitlich
6 Anschlussring
7 Abluftöffnung hinten
Einstellung der Leitfähigkeit des Wassers
Die Empfindlichkeit des Leitfähigkeitsfühlers, kann entsprechend dem Wert der Wasserleitfähigkeit im jeweiligen Wohngebiet, wie folgt eingestellt werden:
Einstellungsvorgang
Den Programmwähler drehen unddas Gerät einschalten.

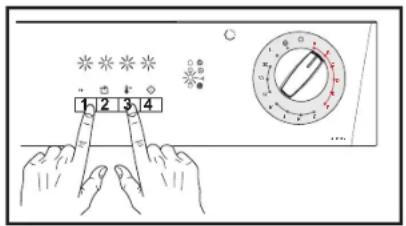

Gleichzeitig die Tasten 1 und 3 drücken und gedrückt halten, bis die Kontrolllampen oberhalb dieser Tasten blinken, und eine der Kontrolllampen TROCKNEN 🎨, ABKÜHLE oder ENDE aufleuchtet (siehe Tabelle).
Ändern des Leitfähigkeitswertes:
Die Start/Pause-Taste sooft drücken, bis der gewünschte Leitfähigkeitsgrad durch Aufleuchten der entsprechenden Kontrolllampe am Informator angezeigt wird (siehe Tabelle):
| Leuchtende LED | Leitfähigkeitsgrad | μS/cm bei 25°C |
| →| | Niedrig < 300 | |
| Mittel 300 - 600 | ||
| Hoch > 600 |
Für gewöhnlich wird werkseitig der hohe Wert eingestellt.
Achtung!
Entfernen der Transportsicherung
Ziehen Sie den Folienschlauch mit dem Polystyrolpolster heraus, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Klebestreifen innen an der Trommeloberseite abziehen.
Das Gerät soll in einem genügend belüfteten Raum, wenn möglich in der Nähe eines Fensters aufgestellt werden, da sich während der Trocknung eine gewisse Menge feuchte Luft bildet. Noch günstiger ist die Abführung der feuchten Luft. Der Raum um den Trockner muss von Flusen freigehalten werden. Der Trockner kann auf jedem ebenen Fußboden aufgestellt werden. Er muss waagerecht stehen, also eventuell mit einer Wasserwaage ausgerichtet werden. Durch Verstellen der Schraubfüße lassen sich Bodenunebenheiten bzw.-schräglagen ausgleichen.
Schraubfüße nicht entfernen. Für eine einwandfreie Funktion ist eine gute und stauungsfreie Luftzufuhr sicherzustellen. Die Bodenfreiheit nicht durch hochflorige Teppichböden, Leisten u.ä. einschränken. Es könnte ein Wärmestau eintreten, der das Gerät in seiner Funktion beeinträchtigt.
Hinweis: Die vom Trockner abgegebene Warmluft kann bis zu 60°C betragen - Aufstellung nicht auf empfindlichen Teppichböden. Die Raumtemperatur sollte auch während des Betriebs +35° nicht übersteigen (Raum lüften!)
Ableitung der feuchten Luft
Die feuchte Luft kann aus der Rückseite oder aus der linken bzw. rechten Seite abgeleitet werden. Die unbenutzten Öffnungen sind durch die mitgelieferten Deckel zu verschließen.
Anschluss eines Abluftschlauchs
Kann der Wäschetrockner nicht in einem lüftbaren Raum aufgestellt werden, ist eine Abführung der feuchten Luft durch eine flexible Abluftleitung unerlässlich.
Verwenden Sie dazu den mitgelieferten 100 mm breiten Schlauch, der in eine der Abluftöffnungen am Gerät durch den mitgelieferten Ring "A" zu stecken ist. Dieser befindet sich in der Abluftöffnung auf der Rückseite des Geräts.
Achten Sie darauf, dass die beiden nicht verwendeten Öffnungen durch die mitgelieferten Deckel verschlossen werden.
Sollte der Aufstellungsraum sehr kalt sein, empfehlen wir, ein Loch (3 mm) an der untersten Stelle des Schlauchs zu bohren (siehe Abb., Punkt "B") und ein Gefäß darunter zu stellen, um das Kondenswasser aufzufangen.
Wichtig ist, dass die Abluftleitung immer auf dem kürzesten Wege -ohne viele Bögen - verlegt wird, damit das Gerät so wirtschaftlich wie möglich arbeitet.
Der Schlauch darf im montierten Zustand nicht mehr als zwei Knie aufweisen.
Keinesfalls darf der Abluftschlauch an Kamine von Heizanlagen oder ähnlichem angeschlossen werden.
Eine Abluftabgabe von mindestens 150 m3/h muss auf jeden Fall gewährleistet werden. Wird am anderen Schlauchende eine Rückschlagklappe bzw. ein Gitter angebracht, sorgen Sie dafür, dass diese durch Rost oder Schmutz nicht verstopft wird. Reinigen Sie sie regelmäßig. Selbstverständlich können Sie das Schlauchende nach unten richten, damit Regenwasser und Wind nicht eindringen können. Wenn der Aufstellungsraum an einen zentralen, sehrleistungsstarken Entlüfter angeschlossen ist, können Probleme auftreten. Wenn Sie feststellen, dass die Trocknungszeit zu lange dauert, schalten Sie den Entlüfter aus oder schließen Sie, während der Trockner in Betrieb ist, das Gitter des Entlüfters. Falls der Wäschetrockner neben anderen Küchenmöbeln aufgestellt wird, vergewissern Sie sich, dass der Abluftschlauch nicht geknickt ist. Sollte der Schlauch teilweise geknickt sein, müssen Sie mit einer Verminderung des Trockenresultes und folglich mit längeren Trockenzeiten und höherem Verbrauch rechnen. Sollte der Schlauch total geknickt sein, schalten sich die Sicherheitsvorrichtungen ein, mit denen die Maschine ausgestattet ist. In diesem Falle muss der Kundendienst verständigt werden.
Elektrischer Anschluss
Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen. Der Anschlusswert beträgt ca. 2,6 kW. Erforderliche Absicherung: 16A - LS-L-Schalter.
Die Erzeugerfirma lehnt jegliche Verantwortung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen. Het aansluitsnoer moet gemakkelijk te bereiken zijn nadat de machine geïnstalleerd is.
Das Netzkabel muss nach Aufstellung des Geräts leicht zugänglich sein.
Wasch-/Trockensäule
Der Aufbau zur platzsparenden Wasch-/Trockensäule ist mit allen Waschvollautomaten von 60 cm Breite und Frontbeschickung möglich. Hierzu benötigen Sie einen Bausatz, der bei Ihrem Händler erhältlich ist. Eine ausführliche Montageanweisung liegt dem Bausatz bei.
Das Netzkabel muss nach Aufstellung des Geräts leicht zugänglich sein.
Türanschlagwechsel
Falls erwünscht ist es möglich, die Tür auf Linksanschlag zu ändern. Zu diesem Zweck wenden Sie sich bitte an die nächste Kundendienststelle.
Gebrauch

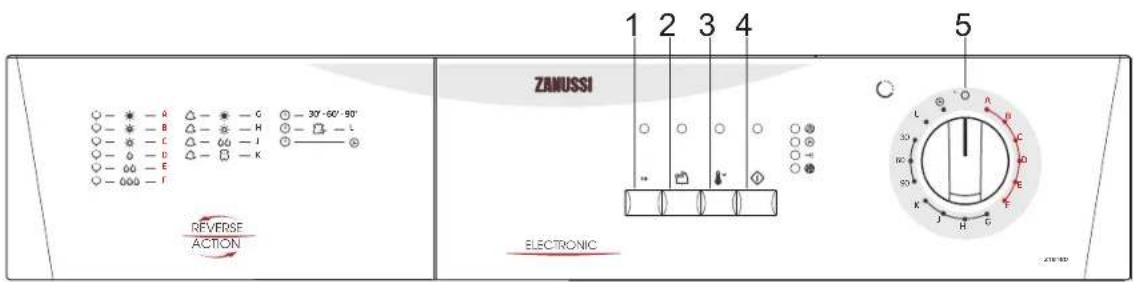

Bedienblende
Bei gedrückter Taste laufen die Programme Kochu. Buntwäsche
- Extratrocken
- Starktrocken
- Schranktrocken
mit verkürzter Programmdauer bei gleichem rockengrad ab. Die betreffende Lampe leuchtet. Bei gedrückter Schon-Taste ist die Kurz-Taste nicht wirksam.
2 Signal AUS-Taste
Das akustische Signal ertönt
- beim Wählen des Programms und beim Einschalten der Tasten
- bei der Wahl einer Funktion, die mit dem eingestellten Programm nicht vereinbar ist
- wenn der Programmwähler während eines laufenden Programms verdreht wird
- wenn die Tasten im Laufe des Programms gedrückt werden
• am Ende des Programms - wenn der Kondensatbehälter voll ist
• bei Störungen am Gerät - wenn die untere Tür nicht geschlossen ist Durch Drücken der Taste wird das Signal abgeschaltet.
3 Schon-Taste
Drücken, wenn empfindliche Gewebe wie Feinwäsche, Acryl usw. getrocknet wird. Durch Drücken der Taste wird in allen Trocknungsprogrammen, auch bei zeitlicher Trocknung, die Heizleistung von 2400 W auf 1400 W reduziert. Die darüberliegende Lampe leuchtet. Wird die Taste nicht gedrückt, laufen alle Programme mit voller Heizleistung (2400 W) ab. Nicht wählbar zusammen mit KURZ.
4 Start/Pause-Taste
Durch Drücken der Taste, starten Sie das gewählte Trocknungsprogramm.
Die darüberliegende Lampe leuchtet nun konstant. Soll ein laufendes Programm unterbrochen werden, drücken Sie ebenfalls die Taste.
Hinweis! Wird das laufende Trocknungsprogramm durch Öffnen der Gerätetür oder der unteren Tür unterbrochen, muss, nachdem die Tür wieder geschlossen wurde, das Programm neu gestartet werden.
Diese Taste soll auch nach einem Stromausfall und nach Einschieben des Kondensatbehälters wieder gedrückt werden, falls dieser im Laufe des Programms nach Aufleuchten der entsprechenden Lampe entleert wird.
In beiden Fällen blinkt die Lampe der Start/Pause-Taste.
5 Informator
Die Kontrolllampen zeigen folgende Funktionen an:
Kontrolllampe TROCKNEN leuchtet.
Kontrolllampe ABKÜHLEN leuchtet.
Die Abkühlphase von ca. 10 Minuten läuft ab.
Kontrolllampe ENDE Teuchtet.
Die Abkühlphase ist beendet, die Wäsche kann entnommen werden. Wird die Wäsche nicht entnommen, läuft automatisch die nitterschutzphase von 30 Minuten ab. Die Lampe bleibt eingeschaltet.
Kontrolllampe SIEBE leuchtet.
Die Flusensiebe müssen gereinigt werden.
6 Programmakiezer
Mit dem Programmwähler stellen Sie die automatische und zeiteingestellte Trocknung ein. Das Gerät ist somit eingeschaltet.
Trockenprogramme
Elektronische Trocknung
| Art der Wäsche | Gewünschter Trockengrad/Programm | Füllmenge | |
| Koch- u. Buntwäsche (Baumwolle u. Leinen) | Extratrocken | A | 6 kg |
| Starktrocken | B | 6 kg | |
| Schranktrocken | C | 6 kg | |
| Leichttrocken | D | 6 kg | |
| Bügeltrocken | E | 6 kg | |
| Mangeltrocken | F | 6 kg | |
| Pflegeleichte Gewebe | Extratrocken | G | 3 kg |
| Schranktrocken | H | 3 kg | |
| Bügeltrocken | J | 3 kg | |
| Strampelanzüge | Babywäsche-Programm | K | 2 kg(1 kg=10 Strampelanzüge) |
| Jacken, Kleider, Hosen, Röcke, Blusen | Auffrischen-Programm | L | 1 kg |
(*) Vergleichsprogramme nach IEC 61121.
- Babywäsche "K" ist ein spezielles Trockenprogramm für Strampelanzüge, die durchgetrocknet werden sollen.
- Auffrischen ist besonders geeignet zum Auffrischen und sanften Reinigen von Textilien mit Hilfe von handelsüblichen Trockenreinigungs-Sets (Herstellerangaben zur Anwendung beachten).
Zeiteingestellte Trocknung
| Art der Wäsche Trocknungsdauer | Füllmenge | |
| Cotton | 90 min | 6 kg |
| Cotton | 60 min | 6 kg |
| Synthetics | 30 min | 3 kg |
Die Trockendauer ist von der Füllmenge, der Gewebeart und der Restfeuchte der zu trocknenden Wäsche abhängig.
Programm Abkühlung
Diese Programmstellung kann zum Auslüften von Pullis, Kleidern usw. verwendet werden. Programmdauer 10 Minuten.
Füllmenge
Sie brauchen die Wäsche nicht abzuwiegen, wenn Sie sich an folgende Faustregeln
- Baumwolle, Leinen: volle Trommel, aber nicht überladen.
- Pflegeleichte Gewebe: Trommel bis zur Hälfte füllen.
- Besonders empfindliche Gewebe: Trommel nicht mehr als 1/3 füllen.
i Reihenfolge der Arbeitsschritte
Vor der ersten Inbetriebnahme empfiehlt es sich, den Trockner mit einigen feuchten Tüchern zu beschicken und ca. 30 Minuten laufen zu lassen. Dadurch wird sichergestellt, dass sich kein Staub und Schmutz mehr in der Trommel befindet.
- Gerät anschliessen.
- Tür durch leichten Druck auf die markierte Stelle öffnen.
- Waschgut in die Trommel legen.
- Tür schließen. Darauf achten, dass keine Wäschestücke eingeklemmt werden.
- Trockenprogramm oder Trockenzeit entsprechend der Wäscheart wählen. Die Kontrolllampen TROCKNEN ABKÜHLEN und ENDE leuchten.
- Bei Bedarf SCHON- und/oder SIGNAL AUS AUS oder KURZ- Taste drücken.
- START/PAUSE-Taste drücken: die darüberliegende Lampe leuchtet nun konstant. Das Trocknungsprogramm beginnt. Nur die Lampe TROCKNEN bleibt eingeschaltet. Wird während des Programms der Programmwähler verdreht, wird dies durch Signaltöne angezeigt. Die Lampen der Programmschritte blinken. Damit die Wäsche abkühlen kann, wird 10 Minuten vor Programmende automatisch die Abkühlphase eingeschaltet. Die Kontrolllampe ABKÜHLEN leuchtet auf.
Die Lampen ENDE, \$IEBE leuchten.
Das Programmende wird durch ein akustisches Signal angezeigt. Die Wäsche kann entnommen werden.
- Wird die Wäsche am Ende des Programms nicht entnommen, schaltet sich automatisch das Knitterschutzprogramm, das ca. 30 Minuten dauert, ein. Während der Knitterschutzphase können Sie jederzeit die Wäschestücke entnehmen. Wird dies nicht gemacht, bleibt die Maschine am Ende des Programms automatisch stehen, die Lampen ENDE, SIEBE bleiben eingeschaltet und ein akustisches Signal ertöntfür 2 Minuten.
- Den Programmwähler auf "O" drehen, alle Kontrolllampen erlöschen. Das Gerät ist ausgeschaltet.
Wäsche entnehmen.
Wird die Tür vor dem Ausschalten des Geräts geöffnet und dann geschlossen, leuchten die Lampen der Programmschritte des von der Maschine ausgeführten Programms.
Nach dem Trocknen
- Flusensiebe reinigen (siehe Seite 29)
Hinweis!
Soll das Trocknungsprogramm vorzeitig beendet werden, empfehlen wir, um Stauwärme im Gerät zu vermeiden, grundsätzlich vorher das Programm Lüften Anzuschalten. Dazu Programm-Wahlschalter auf "O" drehen, Programm Lüften wählen und START/PAUSE-Taste drücken.
Programmänderung
Bevor eine Programmänderung durchgeführt werden kann, muss erst das laufende Programm gelöscht werden.
Drehen Sie den Programm-Wahlschalter auf Position "O", das vorherige Programm ist nun gelöscht. Die Neueinstellung kann erfolgen.
i Praktische Tipps
- Überladen Sie das Gerät nicht.
Beachten Sie die maximalen Füllmengen.
Eine Überfüllung beeinträchtigt das Trockenergebnis und führt zu starker Knitterbildung. Eine zu geringe Wäschefüllung ist unwirtschaftlich.
Folgende Gewichtsangaben können als Richtwerte dienen:
Bettbezug 700-1000 g
Tischtuch 400-500 g
Geschirrtuch 70-120 g
Serviett 50-100 g
Frottiertuch 150-250 g
Bademantel 1000-1500 g
Herrenhemd 200-300 g
Kissenbezug 100-200 g
Herrenschlafanzug 400-500 g
Damennachthemd 200-250 g
Wichtig:
- Besonders empfindliche Gewebe, z.B. Gardinen aus synthetischen Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken, Schlafsäcke und Federbetten, sowie Wäschestücke, die überwiegend Schaumgummi oder gummiähnliches Material enthalten, dürfen nicht getrocknet werden.
- Bitte prüfen Sie, ob die Wäsche zum Trocknen im Wäschetrockner geeignet ist. Einen Pflegehinweis mit dem entsprechenden Symbol finden Sie im Wäsche-Etikett.
Die Symbole für das Trocknen und ihre Bedeutung:
Trocknergeeignet
Normales Trocknen (volle Heizleistung) z.B. für Baumwollwäsche
Schonendes Trocknen (reduzierte Heizleistung) - für pflegeleichte Wäsche, z.B. Acryl
Trocknen im Wäschetrockner nicht möglich - z.B. Wolle und Textilien mit Wollanteil, Seide
- Bettbezüge und Kissen sollten zugeknöpft werden, damit Kleinteile sich darin nicht "sammeln" können.
Reißverschlüsse, Haken und Ösen schließen Sie, lose Gürtel, Schürzenbänder etc. binden Sie zusammen. - Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trockengrad.
- Die Wäsche muss vor dem Trocknen gut ausgeschleudert sein.
- Ein Übertrocknen der Wäsche sollte vermieden werden, um Knitter bzw. unnötigen Energieverbrauch zu vermeiden.
- Verwenden Sie zum Waschen einen Weichspüler, um am Ende des Trockenvorganges statische Aufladungen zu vermeiden und auch um die Trockenzeiten zu reduzieren.
- Gewirkte Textilien (Trikotwäsche) können beim Trocknen etwas einlaufen. Wäsche dieser Art bitte nicht übertrocknen. Es ist empfehlenswert, bei Neuanschaffung die Einlaufeigenschaften bei der Größenwahl zu berücksichtigen.
- Sind nach dem Trocknen einzelne Wäschestücke noch zu feucht, dann stellen Sie eine kurze Nachtrockenzeit ein, jedoch mindestens 30 Minuten. Das wird vor allem bei mehrlagigen Wäschestücken (z.B. Kragen, Taschen usw.) erforderlich sein.
Wartung
Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker des Geräts aus der Steckdose.
Reinigung des Trocknergehäuses
Verwenden Sie nur Seifenwasser und trocknen Sie das Gerät danach sorgfältig.
Wichtig: Alkohol, Lösungsmittel und dgl. dürfen nicht verwendet werden.
Reinigung des Siebbereichs in der Innentür
Ein minimaler Anteil der Flusen gelangt trotz des Flusensiebs in den umgebenden Siebbereich. Reinigen Sie deshalb von Zeit zu Zeit den gesamten Siebbereich mit einem feuchten Tuch.
Reinigung der Flusensiebe
Der Wäschetrockner funktioniert nur bei gereinigten Flusensieben einwandfrei. Deshalb müssen sie nach jedem Trocknungsprogramm vor der Wäscheentnahme kontrolliert und ggf. gereinigt werden. Die Lampe SIEBE 🐎uchtet im Informator, um Sie daran zu erinnern. Verwenden Sie dazu ein feuchtes Tuch.
Das Sieb in der Innentür an seinem Griff nach oben herausziehen, Flusen abstreifen und Sieb wieder einsetzen.
Beim Trocknen auf der Leine werden die Flusen vom Wind fortgetragen, während sie beim Wäschetrockner im Sieb gesammelt werden. Am Gewicht der Flusen können Sie feststellen, wie gering der Anteil im Verhältnis zur getrockneten Wäschemenge ist.
Durch Waschmittelreste in der Wäsche kann sich an den Flusensieben ein weißlicher Belag bilden. In diesem Falle müssen die Siebe, insbesondere das Sieb in der Einfüllöffnung, mit warmem Wasser und einer Bürste gereinigt werden. Das Sieb in der Einfüllöffnung kann auch herausgenommen werden (siehe Abb.). Beim Wiedereinsetzen kann der Zapfen nach rechts oder links zeigen.
Benützen Sie das Gerät nie ohne Flusensiebe.
Betriebsstörungen
Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen.
| Störungen | Mögliche Ursachen |
| Trockner läuft nicht an: | Ist die Gerätetür oder die untere Tür geschlossen?Ist die Stromzufuhr unterbrochen?Ist die Sicherung in Ordnung?Ist der Programmwähler richtig eingestellt?Ist die START/PAUSE-Taste gedrückt? |
| Das Trocknungsergebnis ist nicht zufriedenstellend: | Sind die Flusensiebe verstopft?Haben Sie das richtige Programm gewählt?Haben Sie die Schon-Taste gedrückt?Wurde der Wäschetrockner übermäßig gefüllt?Wurde die Wäsche vorher gut ausgeschleudert?Sind alle Aufstellungshinweise beachtet? |
| Sollten Sie mit Ihren Prüfungen zu keinem Resultat und Erfolg kommen, steht Ihnen für die Betreuung Ihres Geräts ein gut ausgerüsteter, technischer Kundendienst zur Verfügung.Die Anschriften sind im beigepackten Verzeichnis zu finden. | Bitte geben Sie bei einer Meldung immer an: vollständige Anschrift, Telefon-Nr. mit Vorwahl, sowie das Modell und die Produkt- bzw. Serien-Nr. Ihres Geräts.Diese Daten sind dem Typschild zu entnehmen (s.S. 21). |
Garantiebedingungen/Kundendienststellen
Österreich
Sehr geehrter Kunde!
Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb einesGerätes aus dem Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, als Verbraucher im Sinne des Konsumentenschutzgesetzes gemäß den nachstehenden Bedingungen, eine besondere Garantie ein, die Ihnen zusätzliche Rechte gewährt.
- Die Garantie beginnt mit dem Tag an dem das Gerät gekauft wurde und erstreckt sich über einen Zeitraum von 24 Monaten. Wir empfehlen daher, den Kaufbeleg unbedingt aufzubewahren.
- Die Garantie umfasst Mängel am Gerät, die nachweislich auf einen Material- und / oder Herstellungsfehler beruhen, wenn sie uns innerhalb von 14 Tagen nach dem Auftreten angezeigt werden. Nicht unter diese Garantie fallen Schäden oder Mängel, die durch nicht vorschriftsgemäße Handhabung des Gerätes, durch Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen und durch Reparaturen oder Eingriffe, die von Personen vorgenommen wurden, die hierzu von uns nicht ermächtigt sind, verursacht wurden. Werden unsere Geräte mit Ersatzteilen oder Zubehörteilen versehen, die keine Originalteile sind und wurde dadurch ein Defekt verursacht, ist dieser ebenfalls nicht durch die Garantie gedeckt. Von der Garantiezusage ausgenommen sind Verschleißteile (z.B.: Keilriemen, Kohlebürsten, Leuchtmittel, usw.).
- Die Garantiezusage umfasst die Behebung oben dargestellter Mängel am Gerät innerhalb angemessener Frist nach Mitteilung des Mangels durch Verbesserung. Die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Weg-, Arbeits-, und Materialkosten werden von uns getragen. Über die Verbesserung hinausgehende Ansprüche werden durch diese Garantie nicht eingeräumt. Verbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unseren Kundendienstwerkstätten, durchgeführt. Ersetzte Teile gehen in unser Eigentum über. Es ist jeweils der Kaufbeleg mit Kauf- bzw. Lieferdatum vorzulegen.
- Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für ausgewechselte Teile endet mit der Garantiefrist für das ganze Gerät.
- Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.
- Durch diese Garantie wird der Gewährleistungsanspruch des Kunden gegen den Händler, bei dem er das Gerät gekauft hat, weder eingeschränkt noch aufgehoben. Wir wünschen Ihnen viel Freude mit dem neuen Gerät und erlauben uns, Sie darauf aufmerksam zu machen, dass Ihnen auch nach Ablauf der Garantie unser Werkskundendienst und unsere Servicepartner gerne mit Rat und Tat zur Verfügung stehen.
Electrolux Hausgeräte GmbH
| ELECTROLUX HAUSGERÄTE GMBH | |||
| ADRESSEHERZIGGASSE 9A-1230 WIEN | VERTRIEB TELEFON(01) 866 40-200VERTRIEB TELEFAX(01) 866 40-250 | KUNDENDIENST TELEFON(01) 866 40-330KUNDENDIENST TELEFAX(01) 866 40-300 | WIEN FN 98903 xDVR: 0595411ARA LIZENZ NR. 2702UID: ATU 14758207 |
Österreich
Unsere Kundendienststellen und Servicepartner
Electrolux stellt Ihnen hiermit jene Partner vor, die dafür garantieren, dass wir Ihnen Top-Qualität mit unseren Kundendiensteinrichtungen jetzt und in Zukunft bieten.
Zentrale: Kundendienst Wien, Niederösterreich, nördliches Burgenland
Electrolux Hausgeräte GmbH
1230 Wien, Herziggasse 9
Tel. Reparaturannahme 01/86640-330
Tel. Ersatzteile 01/86640-315
Technische Hotline (0,88€/Min.) 0900-340090
Fax 01/86640-300
Internet: kundendienst@electrolux.co.at
Kundendienststelle Oberösterreich
Hausgeräte Kundendienst GmbH
4030 Linz, Winetzhammerstraße 8
Tel. 0732/383031
Fax 0732/383031-23
Internet: hg.kundendienst.linz@aon.at
Kundendienststelle Steiermark, südliches Burgenland
A. Hell - Hausgeräteservice
8020 Graz, Asperngasse 2
Tel. 0316/572615
Fax 0316/572615-30
Internet: office@a-hell.at
Kundendienststelle Salzburg
Hausgeräte Kundendienst
Wörndl Elektro Ges.m.b.H & CO KEG
5020 Salzburg, Gnigler Straße 18
Tel. 0662/872714
Fax 0662/872714-4
Internet: woerndl-kundendienst@aon.at
Kundendienststelle Kärnten, Osttirol
Elektroservice H. Schneider
9020 Klagenfurt, Rosentalerstraße 189
Tel. 0463/29993
Fax 0463/29993-4
Internet: elektroservice.schneider@aon.at
Kundendienststelle Tirol
BEP! Hausgeräte-Kundendienst GesmbH
6020 Innsbruck, Amraser Straße 118
Tel. 0512/392153
Fax 0512/392153-29
Internet: bep.innsbruck@aon.at
Kundendienststelle Vorarlberg
Walter Stecher Elektroinstallationen
6912 Hörbranz, Lochauerstraße 2
Tel. 05573/83651
Fax 05573/83651-14
Internet: stewa.strom@utanet.at
Europäische Garantie
Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der unten aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:
- Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Verkäufer des Gerätes ausgestellt wurde.
- Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
- Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
- Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.
- Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten.
Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.
www.electrolux.com
| Albania | +35 5 4 261 450 | Rr. Pjeter Bogdani Nr. 7 Tirane |
| Belgique/België/ Belgien | +32 2 363 04 44 | Bergensesteenweg 719, 1502 Lembeek |
| Česká republika | +420 2 61 12 61 12 | Budějovická 3, Praha 4, 140 21 |
| Danmark | +45 70 11 74 00 | Sjællandsgade 2, 7000 Fredericia |
| Deutschland | +49 180 32 26 622 | Muggenhofer Str. 135, 90429 Nürnberg |
| Eesti | +37 2 66 50 030 | Mustamäe tee 24, 10621 Tallinn |
| España | +34 902 11 63 88 | Carretera M-300, Km. 29,900 Alcalá de Henares Madrid |
| France | www.electrolux.fr | |
| Great Britain | +44 8705 929 929 | Addington Way, Luton, Bedfordshire LU4 9QQ |
| Hellas | +30 23 10 56 19 70 | 4 Limnou Str., 54627 Thessaloniki |
| Hrvatska | +385 1 63 23 338 | Slavonska avenija 3, 10000 Zagreb |
| Ireland | +353 1 40 90 753 | Long Mile Road Dublin 12 |
| Italia | +39 (0) 434 558500 | C.so Lino Zanussi, 26 - 33080 Porcia (PN) |
| Latvija | +37 17 84 59 34 | Kr. Barona iela 130/2, LV-1012, Riga |
| Lituania | +370 5 27 80 609 | Verkiu 29, 09108 Vilnius, Lithuania |
| Luxembourg | +35 2 42 43 13 01 | Rue de Bitbourg, 7, L-1273 Hamm |
| Magyarország | +36 1 252 1773 | H-1142 Budapest XIV, Erzsébet királyné útja 87 |
| Nederland | +31 17 24 68 300 | Vennootsweg 1, 2404 CG - Alphen aan den Rijn |
| Norge | +47 81 5 30 222 | Risløkkvn. 2 , 0508 Oslo |
| Österreich | +43 18 66 400 | Herziggasse 9, 1230 Wien |
| Polska | +48 22 43 47 300 | ul. Kolejowa 5/7, Warsaw |
| Portugal | +35 12 14 40 39 39 | Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 - 2774 - 518 Paço de Arcos |
| Romania | +40 21 451 20 30 | Str. Garii Progresului 2, S4, 040671 RO |
| Schweiz/Suisse/Svizzera | +41 62 88 99 111 | Industriestrasse 10, CH-5506 Mägenwil |
| Slovenija | +38 61 24 25 731 | Tržaška 132, 1000 Ljubljana |
| Slovensko | +421 2 43 33 43 22 | Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava |
| Suomi | +35 8 26 22 33 00 | Konepajanranta 4, 28100 Pori |
| Sverige | +46 (0)771 76 76 76 | Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm |
| Türkiye | +90 21 22 93 10 25 | Tarlabași caddesi no : 35 Taksim Istanbul |
| Россия | +7 095 937 7837 | 129090 Москва, Олимпийский проспект, 16, БЦ „Олимпик“ |
