ZKS 5450I - Geschirrspüler ZANKER - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts ZKS 5450I ZANKER als PDF.
| Produkttyp | Einbau-Geschirrspüler |
| Marke | Zanker |
| Modell | ZKS 5450I |
| Breite | 44,6 cm |
| Höhe | 82-88 cm (verstellbar) |
| Maximale Tiefe | 55,5 cm |
| Maximale Tiefe bei geöffneter Tür | 115 cm |
| Nennspannung | 220-230 V / 50 Hz |
| Anschlusswert | 3000 W |
| Motorleistung | 200 W |
| Heizleistung | 2800 W |
| Absicherung | mindestens 16 A |
| Wasserdruck | 5-80 N/cm² (0,5-8 bar) |
| Anzahl Maßgedecke | 8 |
| Wasserverbrauch (Normalprogramm) | 18 Liter |
| Energieverbrauch (Normalprogramm) | 1,3 kWh |
| Programme | 6 Programme (Normal mit/ohne Vorspülen, Spar mit/ohne Vorspülen, Schnellwaschgang, Vorspülen) |
| Temperaturwahl | 55 °C oder 65 °C (über Spartaste) |
| Wasserenthärter | Einstellbar, 5 Stufen |
| Klarspülmittel-Dosierung | Einstellbar, 6 Stufen |
| Sicherheitseinrichtungen | Aquastop am Zulaufschlauch, Überlaufschutz im Geräteboden |
| Garantie | 1 Jahr (allgemein) |
| Service | ELGROEP SERVICE, Original DISTRIPARTS Teile |

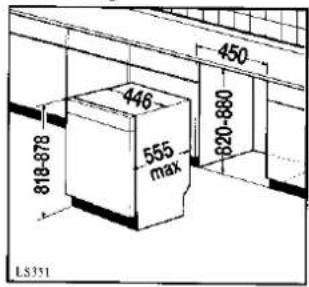

| Einbau | Nischenhöhe 820-880 mm, Dekorpaneel möglich (max. 6 kg, 20 mm dick) |
Häufig gestellte Fragen - ZKS 5450I ZANKER
Benutzerfragen zu ZKS 5450I ZANKER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Geschirrspüler kostenlos im PDF-Format! Finden Sie Ihr Handbuch ZKS 5450I - ZANKER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ZKS 5450I von der Marke ZANKER.
BEDIENUNGSANLEITUNG ZKS 5450I ZANKER
INHOUD
Waarschuwingen en belangrijke adviezen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 32
Plaatsen, waterpas stellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 32
Waterafvoer, watertoevoer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 32
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 32
Het gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 33
Het bedieningspaneel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 33
Waterontharder, vullen van het zoutvat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Biz. 34
Gebruik van het glansmiddel en van het afwasmiddel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 35
Beladen van de korven, gebruik van de korven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 36
Regeling hoogte bovenste korf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 37
Praktische tips voor het afwassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Biz. 37
Programma-overzicht 38
Volgorde van handelingen bij het afwassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 39
Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 40
Het reinigen van de afvoerzeven en van de bodemzeef, het reinigen van de binnen- en buitenkant van de machine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 40
Langere tijd buiten gebruik, tegen vriesgevaar, transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 40
Herstel van eenvoudige storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 41
Inbouw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 42
Garantiebepalingen en service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
TECHNISCHE GEGEVENS
| AFMETINGEN | Breedte | 44,6 cm |
| Hoogte | 82-88 cm | |
| Maximale diepte | 55,5 cm | |
| Maximale diepte bij open deur | 115 cm | |
| LICHTNETSPANNING / FREKWENTIE | 220-230 V / 50 Hz | |
| OPGENOMEN MOTORVERMOGEN | 200 W | |
| OPGENOMEN VERMOGEN VERWARMINGSELEMENT | 2800 W | |
| AANSLUITWAARDE | 3000 W | |
| WATERLEIDINGDRUK | Minimum | 5 N/cm^2 |
| Maximum | 80 N/cm^2 | |
| AANTAL IEC STANDAARD COUVERTS | 8 | |
| WATERGEBRUIK | 18 l | |
| ENERGIEVERBRUIK | 1,3 kWh |
Dit apparaat voldoet aan de volgende richtlijnen van de Europese Gemeenschap:
- 73/23/EG van 19/02/73 (Laag spanning) en daaropvolgende wijzigingen;
- 89/336/EG van 03/05/89 (Electromagnetische compatibiliteit) en daaropvolgende wijzigingen.
WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN
Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.
Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.
-
Indien u tijdens de aflevering een schade aan het apparaat vastgesteld hebt, meldt u dit dan, vóór u het apparaat installeert en/of in gebruik neemt, direkt aan uw leverancier.
■ Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
■ Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
■ Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
■ Een eventueel noodzakelijke wijziging van de water-toe- en/of afvoervoorzieningen ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
■ Laat inspektie- en/of herstelwerkzaamheden uitvoeren door de servicedienst van de fabrikant of door een door de fabrikant bevoegd verklaarde servicedienst en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
■ Overtuig u ervan dat na de installatie of het verplaatsen het apparaat niet op het aansluitsnoer staat.
■ Schakel, tenzij de gebruiksaanwijzing anders aangeeft, het apparaat na gebruik volledig uit en draai de watertoevoerkraan dicht. Het verdient aanbeveling om het apparaat door middel van een tegen barsten beveiligde toevoerslang op de waterkraan aan te sluiten. Een stijve polyethyleen slang is barstbestendig.
■ Tenzij de gebruiksaanwijzing anders vermeldt, mag tijdens het in werking zijn de vuldeur niet geopend worden; moet dat onverhoopt toch gebeuren, schakel het apparaat dan voortijds geheel uit, eventueel door de steker uit de wandkontaktdoos te nemen. -
Indien het installatievoorschrift aangeeft dat het apparaat aan het keukenmeubel vastgeschroefd moet worden, dan moet u zich daaraan houden om te voorkomen dat het voorover klept als de beladen onderkorf op de deur staat.
■ Sluit na gebruik altijd direkt de vuldeur, teneinde te voorkomen dat iemand over de openstaande deur struikelt.
■ De afwasautomaat is bedoeld en gemaakt voor het afwassen van huishoudelijk kook-, eet- en drinkgerei. Attributen welke bevuild zijn met verf, chemikalien, agressieve zuren en dergelijke, mogen niet in de afwasautomaat.
Tenzij de fabrikant van het betreffende artikel uitdrukkelijk aangeeft dat het afwasmachine-bestendig is, mogen niet in de afwasautomaat: hout, artikelen met houten grepen, artikelen met gelijmde delen, brons, aluminium, kristalglas, gelood glas, gedecoreerd porcelein en plastics. Raadpleeg in twijfelgeval de leverancier van het betreffende artikel.
■ Door chemische reaktie kan zilver reageren met bestek wat uit ijzer bestaat; u doet er verstandig aan zilverbestek niet samen met ijzerbestek in de machine af te wassen, teneinde te voorkomen dat het zilver lelijk wordt of gaat pitten.
■ Tracht in geval van een storing of defekt, dit apparaat niet zelf te repareren. Reparaties welke door niet deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELGROEP SERVICE.
Afdanken
Maak het oude apparaat dat u, in afwachting van het weghalen of wegbrengen, zolang terzijde zet, onbruikbaar. Knip het netsnoer eraf en verwijder de deursluiting.
Informeer bij de gemeente wie het oude apparaat ophaalt of waar u het moet bezorgen, teneinde er zeker van te zijn dat het apparaat zorgvuldig verschrot wordt.
INSTALLATIE
Plaatsen
Plaats de machine zo dicht mogelijk bij een waterkraan en een afvoermogelijkheid.
Dit model is bedoeld voor inbouw.
De aanwijzingen hiervoor vindt u in het betreffende hoofdstuk.
Waterpas stellen
Stel de machine zo goed mogelijk waterpas op, het- geen een goede sluiting en waterdichtheid van de deur bevordert.
Dat doet u door het in- of uitdraaien van één of twee van de vier verstelbare voetjes.

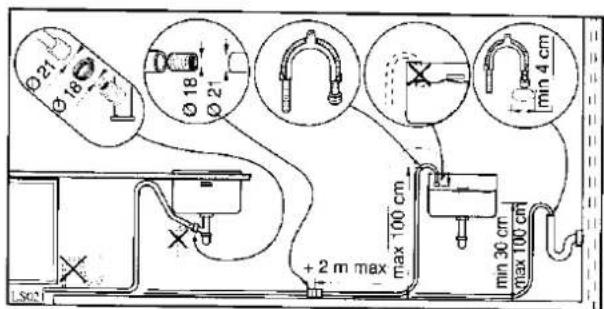

Waterafvoer
De waterafvoerslang kan op de volgende manieren ge- monteerd worden:
In de afvoer van een spoelbak door middel van een aangesloten slang.
In een standpijp uit de vloer of uit de muur.
De slang moet belucht zijn. Dat wil zeggen dat de binnendiameter van de pijp groter moet zijn dan de buitendiameter van de slang. Wij adviseren een binnendiameter van 4 cm.
In elk geval moet het uitstroomeind van de slang zich niet lager dan 30 cm en niet hoger dan 100 cm van de vloer waarop de machine staat bevinden.
De slang kan vanuit de machine zowel naar links als naar rechts gelegd worden.
De slag mag nimmer geknikt kunnen raken, want dat zou de waterstroom kunnen belemmeren. De slang mag verlengd worden tot een totale lengte van 2 meter. Het verlengstuk moet dezelfde diameter hebben en de koppeling moet passen.
De verlengde slang legt u vanuit de machine over de vloer en pas bij de afvoermogelijkheid omhoog.

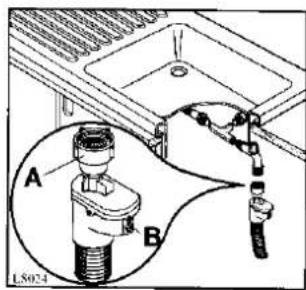

Watertoevoer
Wij adviseren u echter koud water te gebruiken.
De slangwartel van de toevoerslang sluit u aan op een kraan met 3/4" schroefdraad, of op een watertoevoer met snel-aansluiting (press block).
De slang is voorzien van een veiligheidsinrichting om de waterstroom te stoppen als de interne slang
vanwege slijtage stuk gaat. Het defekt wordt door middel van het naar buiten komen van het rode staafje in het venster (B) aangegeven.
In dit geval moet u de waterkraan sluiten een de slang uitwisselen.

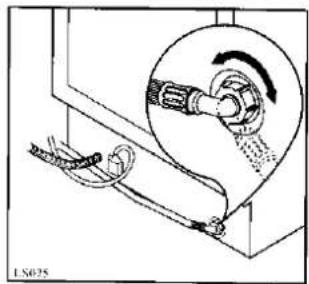

Draai de slangwartel (A) stevig vast om waterlekken te voorkomen.
De slang mag niet geknikt kunnen raken, om de waterstroom niet te belemmeren of vertragen.
Zie erop toe dat de waterleidingdruk niet de bij de technische gegevens vermelde waarde overschrijdt.
De slag mag nimmer geknikt kunnen raken, want dat zou de waterstroom kunnen belemmeren.
Belangrijk:
De slang kan vanuit de machine zowel naar links als naar rechts gelegd worden.
Indien de waterleiding nieuw is of lange tijd niet ge- bruikt werd, adviseren wij u eerst enige tijd water te la- ten stromen alvorens u de slang op de kraan aansluit.
Elektrische aansluiting
De machine is gemaakt voor 220-230V met een frekwentie van 50Hz. Het gebruik op 60Hz (verhuizing naar dienovereenkomstig land) is uitgesloten, daar de machine met synchroonmotoren uitgerust is.
De aansluitwaarde is cirka 3,00kW, hetgeen een groepzekering van minimaal 16A vereist.
De machine is voorzien van een 3-aderig aansluitsnoer en een steker met aardkontakten.
De steker mag u alleen plaatsen in een stopkontakt met (aangesloten en funktionerende) aardkontakten. De aardverbinding dient deugdelijk te zijn.
Het stopkontakt dient altijd bereikbaar te zijn, ook na- dat de machine onder- of ingebouwd is.
Indien het aansluitsnoer te kort blijkt te zijn, laat dan de installateur het betreffende stopkontakt verplaatsen of een langer, op de aansluitwaarde van de machine aangepast, aansluitsnoer aan de machine monteren.
De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan deze veiligheidsvoorschriften.

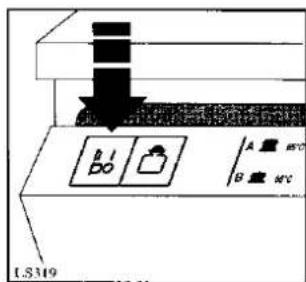

Het bedieningspaneel
Op dit apparaat, bestemd voor inbouw, zijn de bedieningselementen boven aan de deur geplaatst. Om een programma te kiezen, moet men de deur op een kier laten staan.
1 «In/uit» toets (DO)
Door het indrukken van deze toets schakelt u de machine in en ook uit.
Vóór het instellen van een programma of wanneer u van programma veranderen wilt, moet u de machine eerst door middel van deze toets uitschakelen.
2 Ekonomitoets ( 📋 )
Door het drukken van dese toets stelt u een temperatuur van 55°C in.
Bij niet-ingedrukte toets wordt het water tot 65°C verwarmdt.
De programma tabel vertelt u onder welke omstandigheden dat gewenst is.
3 Programma-overzicht
Hier vindt u een kort overzicht van de programma's welke de machine uit kan voeren. Zie ook de program-matabel.
4 Start-markering (▼)
5 Programmaknop
Met deze knop kiest u, rechtsom draaiend het gewenste programma. Draai de knop tot de betreffende programmaletter tegenover de indikator (4) ▼ op het bedieningspaneel staat.
Wanneer het afwasprogramma beëindigd is, stopt de afwasmachine automatisch op de «stop» stand.
Waterontharder
Het leidingwater bevat kalk. Hoe meer kalk, hoe harder het water. Kalk zet zich in de vorm van vlekken op het vaat-en glaswerk af.
Uw nieuwe machine is uitgerust met een automatisch werkende waterontharder, die gevuld wordt met speciaal-zout voor afwasmachines.
De ontharder kan leidingwater tot 50°dH (graden hardheid op de Duitse schaal) zodanig ontharden dat het voor de machine geschikt is.
Voor het gemak worden de harheid-bereiken in vijf stappen opgedeeld.
Wij adviseren u om bij het waterleidingbedrijf te informeren hoe hard het aan u geleverde water is.
In de hierna volgende tabel leest u hoe u, éénmalig, de instellingen moet doen:
| Stap | Waterhardheid | Zoutgebruiken | Instellenzoutvat | Instellermachine | |
| ^ dHDuitseschaal | ^ THFranseschaal | ||||
| 1 | 0-7 | 0-14 | NEE | NEE | NEE |
| 2 | 8-21 | 15-39 | JA | NEE | NEE |
| 3 | 22-28 | 40-50 | JA | JA | NEE |
| 4 | 29-39 | 51-70 | JA | NEE | JA |
| 5 | 40-50 | 71-90 | JA | JA | JA |
* De fabrieksinstelling is stap 2.
** Bij gebruik van laag-alkalische afwasmiddelen welke enzymen bevatten, adviseren wij u regenererzout vanaf een waterhardheid van 4° dH in de zouthouder te doen.
Stap 1.
Is de hardheid van het leidingwater binnen het bereik van stap 1, dan hoeft u geen zout te gebruiken.
Stappen 3 en 5. (Instellen zoutvat)
Is de hardheid van het leidingwater binnen het bereik van stap 3 of stap 5, dan:
trekt u de onderste korf uit de machine en draait u de schroefdop van het zoutvat, in de bodem van het machine-interieur, en
zet u de waterontharder (met een schroevedraaier of een mes) 180° linksom van stand — op stand +.
Is de hardheid van het leidingwater binnen het bereik van stap 4 of stap 5, zet u de knop die zich linksboven aan de voorkant van uw maschine bevindt van stand 1 op stand 2.
Noot. Bij een hardheid volgens stap 5 moet u dus beide handelingen verrichten.
Vanaf stap 2 moet zout gebruikt worden.
Vullen van het zoutvat
Het zoutvat mag u uitsluitend met speciaal-zout voor de afwasmachine vullen.
Andere zoutsoorten bevatten stoffen welke schadelijk voor de ontharder zijn.
Trek de onderste korf uit de machine en draai de schroefdop van het zoutvat.
Vul het zoutvat met water. Dit is slechts de eerste keer nodig.
Vul, door middel van de meegeleverde trechter, het zoutvat met cirka 1,5 kg speciaal-zout.
Verwijder gemorst zout van de schroefdraad en draai de dop weer op het zoutvat.
Bij zout navullen vult u het zoutvat eenvoudig met speciaal-zout op tot het vol is.
Hiertoe is de afwasmachine voorzien van een groene indicator op de dop van het zouthouder. Als die indicator niet meer zichtbaar wordt, is het nodig zout bij te vullen.
Het zoutvat bevat altijd water; het is dus normaal dat water eruit stroomt wanneer het vat met zout nagevuld wordt.
Noot. Vullen of navullen doet u direkt vóór het starten van een volledig afwasprogramma (met uitzondering van het voorspoelprogramma).
Daarmee voorkomt u dat op de bodem gemorst zout en overgelopen zout-water het materiaal van de machine aantast.
Gebruik van het glansmiddel
Het glansmiddel is een «waterontspanner».
Het wordt, automatisch, vóór het drogen aan het spoelwater toegevoegd.
De glansmiddelhouder, in de binnendeur, heeft een inhoud van cirka 110 ml. Dat is, al naar gelang de do-seer-instelling, voldoende voor 16 tot 40 afwasbeurten.
Vullen van de glansmiddelhouder
Draai de dop (A), linksom, van de houder.
Giet het glansmiddel in de houder tot de houder geheel vol is (de indikator «B» moet donker zijn).
Draai de dop weer op de houder.
Verwijder eventueel gemorst glansmiddel van de houder of de binnendeur. Glansmiddel veroorzaakt schuimvorming als het in het afwasproces terechtkomt.
Zodra de indikator (B) licht wordt, moet u glansmiddel navullen.
Instelling van het glansmiddel
De hoeveelheid van de automatische dosering kunt u zelf bepalen. In de vulopening van de glansmiddelhouder vindt u een zes-standen regelschijfje en de markeringen 1 tot 6 (stand 1 is laagste, stand 6 hoogste dosering).
Het schijfje (C) kunt u met een schroevendraaier of een mes verdraaien.
Verhoog de dosering als op het serviesgoed druppels of druppelvlekken achterblijven. Verlaag de dosering als het serviesgoed witte, kleverige strepen vertoont.
Gebruik van de afwasmiddelhouder
Gebruik uitsluitend poeder-, tablet- of gelvormige afwasmiddelen welke voor het afwassen in de machine gemaakt zijn.
Met uitzondering van het voorspoelprogramma doet u, vóór u de machine start, afwasmiddel in het vakje van de afwasmiddelhouder, dat zich in de vuldeur bevindt. Zou het klepje gesloten zijn, dan opent u dit door aan het palletje (D) te trekken.
Na het vullen drukt u het klepje dicht.
Het klepje zal, tijdens het in werking zijn, automatisch en op het juiste moment openen. Na de afwas staat het klepje dus open, klaar voor een volgende keer vakje vullen.
De hoeveelheid is afhankelijk van de aard en de bevuiling van het serviesgoed. In het programmaoverzicht geven wij u enkele adviezen voor de hoeveelheid in grammen.
Daar was- en afwasmiddelen regelmatig veranderen, adviseren wij u ook te lezen wat de fabrikant van het afwasmiddel op z'n verpakking schrijft.
Te weinig doseren veroorzaakt een slecht afwasresultaat.
Teveel doseren brengt geen beter resultaat, is slechts een onnodige verspilling en een extra belasting voor het milieu.
Fosfaatvrije, gekoncentreerde afwasmiddelen
De koncentratie en de werkingswijze van de verkrijgbare afwasmiddelen zijn verschillend. Lees daarom aandachtig wat de fabrikant van het afwasmiddel over de dosering op z'n verpakking schrijft.
Bij het gebruik van fosfaatvrije, gekoncentreerde afwasmiddelen is het van groot belang dat de automatische waterontharder in uw afwasmachine goed werkt. Als de ontharder niet goed werkt ontstaan kaikvlekken op het serviesgoed.
Daarom moet u bij gebruik van deze afwasmiddelen ook bij zacht water (water van minder dan 4° dH) regenereerzout in de zouthouder doen.
Beladen van de korven
Trek de korven naar buiten om ze te beladen.
Vóór het plaatsen in de korven moet het serviesgoed ontdaan worden van grove resten, zoals botjes, graten, tandenstokers, groente- en vleesresten en fruitschillen.
Daarmee voorkomt u verstoppen van de zeven en bevordert u een optimale reiniging.
Gebruik van de onderste korf
In de onderste korf kunt u pannen, deksels, borden (tot 27 cm diameter), schalen en bestek kwijt. Plaats ze naar het voorbeeld in de volgende figuren.
Bestek in het speciale bestekmandje, met de grepen naar beneden. Is een greep zo dun dat hij door het mandje heen steekt, dan dat bestek met de greep naar boven.
Lepels zoveel mogelijk tussen ander bestek in plaatsen, om te voorkomen dat ze aan elkaar kleven.
Was zilver bestek niet tegelijkertijd met andere metalen.
Gebruik van de bovenste korf
De bovenste korf is hoofdzakelijk bedoeld voor kopjes, schoteltjes, dessertbordjes, kleine borden (max. 20 cm diameter) en glazen. Glazen met lange steel kunnen in het hoge gedeelte opgehangen worden.
Let u er vooral op dat de trechter, in het midden van de korf, niet afgedekt wordt
Probeer, vóór u de machine inschakelt, of beide sproeiarmen vrij kunnen ronddraaien.

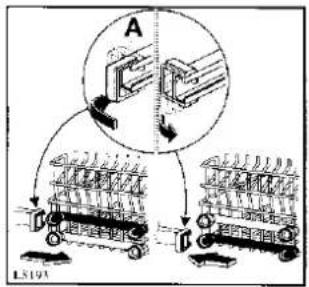

Regeling hoogte bovenste korf
Mocht u erg grote borden willen afwassen (diameter tussen 27-31 cm.), dan kunt u deze in de onderste korf plaatsen, nadat u de bovenste korf hoger geplaatst heeft.
Ga als volgt te werk:
Open de knippen (A) aan de voorkant van de bovenste korf en haal de korf eruit. Schuif de korf op grotere hoogte in de machine en doe de knippen (A) dicht. U kunt in de bovenste korf nu geen voor borden meer plaatsen die een diameter van
meer dan 20 cm. hebben. Het kopjesrekje is tevens onbruikbaar.
PRAKTISCHE TIPS VOOR HET AFWASSEN
Voor een goed resultaat
Potten, pannen, kopjes, glazen en dergelijke altijd met de opening naar beneden.
In principe plaatst u alles scheef in de korven opdat het afwaswater niet langs maar op en in het serviesgoed gesproeid wordt.
Lange messen en lepels horizontaal, bij voorkeur in de bovenste korf.
Hoe minder het serviesgoed tegen elkaar staat, hoe beter het afwasresultaat.
Staat er echter heel licht, bijvoorbeeld kunststof, serviesgoed tussen, probeer dan een zodanige opstelling dat de lichte stukken niet van hun plaats gesproeid kunnen worden.
Water-, tijd- en energiebesparing
Het is niet nodig om normaal vuil serviesgoed en bestek eerst onder de stromende kraan voor te spoelen. Plaats, ook als u de machine niet meteen gaat gebruiken omdat hij nog niet vol is, na de maaltijd alles meteen in de machine en doe eventueel een voorspoelgang (zie het programmaoverzicht). Dat kost nauwelijks water en energie, maar zorgt ervoor dat de resten alvast wat weggespoeld worden en het serviesgoed een tijd nat blijft, wat aankoeken door drogen voorkomt.
Kies alleen een ekonomisch programma als de machine niet vol is en/of het serviesgoed nauwelijks vuil is. Raadpleeg daarvoor de aanwijzingen in de tabel (Spaarprogramma, Snelwas).
Niet alles is geschikt voor machinaal afwassen
Tenzij de fabrikant van het artikel anders aangeeft, zijn de volgende artikelen in de regel niet voor machinaal afwassen geschikt:
Bestek met houten of hoornen aangelijmde grepen.
Houten borden en schalen, ongeglazuurd aardewerk en handbeschilderd porcelein.
Decoraties op porcelein kunnen vervagen of verdwijnen.
Kristal en kunststof. Indien niet uitdrukkelijk door de fabrikant aangegeven is dat het artikel afwasmachinebestendig is, kunt u het beter met de hand afwassen. Mocht u ze toch in de machine willen wassen, plaats ze dan in de bovenste korf en kies een snel programma.
Na vele keren in de machine afwassen kunnen sommige glassoorten mat worden.
Zilver bestek kan uitstekend in de machine afgewassen worden, onder voorbehoud dat het tijdens het afwassen niet met andere metalen in aanraking kan komen.
IJzer of gietijzer kan roest veroorzaken, waardoor andere voorwerpen verkleuren.
Aluminium verkleurt.
Koper, tin en messing kunnen vlekken gaan vertonen.
Let op:
Erg kleine voorwerpen welke gemakkelijk door de korf kunnen vallen, kunt u beter niet in de machine afwassen.
Belangrijk: Wij adviseren u er tijdens het kopen op te letten dat het artikel in de machine afgewassen kan worden.
Programma-overzicht
| Programma | Soort | Aard en hoeveelheid van vervuiling | Pro-gram-ma knop | Toetsen indrukken | Afwasmiddel | Programma-beschrijving | Verbruik★★★ | ||
| Programma-duur in minuten | Stroom-verbruik in kWh | Water-verbruik in liter | |||||||
| ★ Normaal met voorspoelen65°C | Voor gemengd serviesgoed en pannen | Voor een afwas met vele, ook opge-droogde en zetmeel bevattende voedselresten (zoals spaghetti, rijst, griesmeel, aardappelen, eieren, sau-zen en gebraden vlees). | A | 2 afgestreken dessertlepels (cirka 20 gram) | Koud voorspoelen 65°C afwassen1 x koud spoelen1 x 65°C spoelenDrogen met hetelucht | 56 | 1,3 | 18 | |
| Normaal zonder voorspoelen65°C | Voor aan afwas met weinig, ook opgedroogde en zetmeel bevattende voedselresten (zoals spaghetti, rijst, griesmeel, aardappelen, eieren, sau-zen en gebraden vlees). | B | 2 afgestreken dessertlepels (cirka 20 gram) | 65°C afwassen1 x koud spoelen1 x 65°C spoelenDrogen met hetelucht | 50 | 1,3 | 14 | ||
| Spaar met voorspoelen55°C | Voor gemengd serviesgoed | Voor een normale afwas met niet opgedroogde en geen zetmeel be-vattende voedselresten (zoals onge-braden vlees, rauwe of gekookte groenten, melk, koffie, drank). | A | 1 volle dessertlepel (cirka 15 gram) | Koud voorspoelen 55°C afwassen1 x koud spoelen1x 65°C spoelenDrogen met hetelucht | 54 | 1,1 | 18 | |
| Spaar zonder voorspoelen55°C | Voor een afwas met weinig niet opgedroogde en geen zetmeel be-vattende voedselresten (zoals vlees, rauwe of gekookte groenten, melk, koffie, drank). | B | 1 volle dessertlepel (cirka 15 gram) | 55°C afwassen1 x koud spoelen1 x 65°C spoelenDrogen met hetelucht | 48 | 1,1 | 14 | ||
| ★★ Snelwas55°C | Voor gemengd serviesgoed of afwas van een feestje | Voor een afwas met weinig niet opgedroogde en geen zetmeel be-vattende voedselresten (zoals vis, gebak, sla, vleeswaren, kaas). Er wordt niet heet gedroogd. | C | 1 afgestreken dessertlepel (cirka 10 gram) | 55°C afwassen1 x koud spoelen1 x 55°C spoelen | 32 | 0,9 | 16 | |
| Voorspoelen | De machine is niet vol, waardoor de afwas pas na een volgende maaltijd gedaan wordt. U gebruikt geen was-middel. | D | / | 1 x koud spoelen (om te voorkomen dat de voedselresten opdrogen) | 6 | 0,1 | 11 | ||
* Dit is het norm-programma:
Programma IEC 436/DIN 44990
Aanbevolen hoeveelheid afwasmiddel: 20 g
Beladingsvermoegen: standaard serviesgoed van 8 bestekken.
** Het is een bijzonder programma bedoeld om binnen korte tijd (ongeveer 32 min.) een volle lading, bestaande uit borden, glazen en
nauwelijks bevuild serviesgoed (met uitzondering van pannen) te spoelen wat hun onmiddelijk gebruik bevordert. Aangezien het om een
shef-programma gaat, wordt er niet heet gedroogd.
*** Deze gegevens zijn afhankelijk van de druk en temperatuur van het leidinowater en van de spanningseveronderingen, wondeer zo
slechts als richtlijn gelden.
Volgorde van handelingen bij het afwassen
1 Kontroleer of de zeven schoon zijn (zie het hoofdstuk «Onderhoud»)
2 Kontroleer of zout en glansmiddel aanwezig zijn (zie het betreffende hoofdstuk)
3 Vullen van de korven
Verwijder grove resten uit schalen en van borden.
Trek de onderste korf naar voren en plaats daarin pannen, schalen, grote borden en bestek.
Trek de bovenste korf naar voren en plaats daarin kleine borden, schoteltjes, kopjes en glazen.
Schuif de korven terug in de machine en kontroleer of beide sproeiarmen vrij kunnen draaien.
4 Vullen van de afwasmiddelhouder
Strooi of giet de juiste hoeveelheid afwasmiddel (zie programma-overzicht) in het vakje van de afwasmiddelhouder en druk het klepje dicht.
5 Kies het programma
Om een programma te kiezen, moet men de deur op een kier laten staan.
Draai de knop rechtsom totdat de letter van het gekozen programma tegenover de referentieindicator ▼, die zich op het bedieningspaneel bevindt, staat.
6 Temperatuurkeuze
Voor het kiezen van de temperatuur de aanwijzingen in het programma-overzicht opvolgen (zie «toets indrukken»).
Druk deze toets in voor koud voorspoelen en 55°C afwassen.
Geen toets indrukken voor koud voorspoelen en 65°C afwassen.
7 Begin het programma als volgt
Steek de steker in het stopkontakt.
Open de waterkraan.
Druk op de IN/UIT-toets D I en sluit de deur: het programma start auto- matisch.
8 Machine is klaar
De machine stopt automatisch.
Open de deur en druk op de toets D I om de afwasmachine uit te schakelen.
Sluit de waterkraan en neem de steker uit het stop- kontakt.
Wacht een paar minuten met het uitnemen opdat het serviesgoed af kan koelen en beter droog kan worden.
Om te voorkomen dat, door het bewegen, druppels uit de bovenste korf op serviesgoed in de onderste korf vallen, adviseren wij om eerst de onderste korf naar buiten te trekken en te legen.
Belangrijk
In principe is het af te raden om de deur te openen als de machine in werking is. Gebeurt dat toch, dan zal een veiligheidsschakelaar ervoor zorgen dat de machine direkt stopt.
ONDERHOUD
Het reinigen van de afvoerzeven (Na iedere afwasbeurt)
De zeven (B) en (C) kontroleren en onder de stromende kraan reinigen. Eventuele voedselresten met een borsteltje verwijderen.
Dit zeven-setje tilt u daartoe aan het trechtertje omhoog (het zit licht geklikt vast).
Dan drukt u de twee vleugeltjes (D) naar elkaar toe om zo het grove filter uit het fijne filter te trekken.
Het reinigen van de bodemzeef (Elke maand)
De bodemzeef (A) onder stromend water afborstelen. Deze zeef verwijdert u door eerst de onderste sproeiarm te verwijderen; daartoe de vleugeltjes (E) indrukken.
Dan draait u de bevestiging (F) linksom en tilt u de zeef uit de bodem.
Na het reinigen in omgekeerde volgorde weer terugplaatsen.
Belangrijk:
Gebruik de machine nooit zonder de zeven. Zorg er bovendien voor dat de zeven korrekt op hun plaats zitten.
Het is belangrijk de zeven te reinigen om een goede werking van de machine te garanderen.
Het reinigen van binnen en buitenkant van de machine
(Naar behoefte)
Reinig af en toe de gummidichtingen van de deur en de klepjes van de afwas- en glansmiddelhouder met een vochtige doek (gebruik geen schoonmaakmiddelen).
Overtuig u er af en toe van dat de gaatjes in de sproei-armen niet verstopt zijn.
Verwijder de onderste sproeiarm door de twee vleugeltjes, die zich aan de zijkanten bevinden, in te drukken. Om de gaatjes van de bovenste sproeiarm te reinigen, trek de bovenste korf naar buiten; op die manier kunt u de sproeiarm makkelijk bereiken. Wilt u hem verwijderen, neem dan de middentrechter uit door de twee vleugeltjes in te drukken en schroef de bevestiging los. Reinig de sproeiarm en plaats hem terug.
De machine nooit zonder sproeiarmen laten funktioneren!
Doe één of twee keer per jaar een volledige afwasbeurt zonder afwas in de machine, maar met wel een weinig afwasmiddel. Er zijn voor het reinigen van de machine ook speciale reinigingsmiddelen te koop.
De buitenkant van de machine, voor zover bereikbaar, kunt u naar behoefte reinigen met lauwwarm water en een neutraal huishoudschoonmaakmiddel dat niet krast. Geen oplosmiddelen gebruiken.
Langere tijd buiten gebruik
Wordt de machine voor langere tijd niet gebruikt, dan:
Kraan dichtdraalen.
Steker uit het stopkontakt nemen.
Deur op een kier laten staan om het ontstaan van een onaangename geur te vermijden.
Binnenkant en accessoires reinigen.
Tegen vriesgevaar
Plaats de afwasmachine nooit in een ruimte waar de temperatuur onder het vriespunt kan zakken. Mocht dat toch het geval zijn, maak de machine dan leeg, draai de kraan dicht, verwijder de waterafvoerslang en laat dezeleeg lopen.
Transport
Gaat u de machine verhuizen, zorgt u er dan voor dat de machine rechtop vervoerd wordt.
HERSTEL VAN EENVOUDIGE STORINGEN
Een storing ligt vaak aan een kleinigheid welke u zelf opsporen en verhelpen kunt. Wij adviseren u, vóór u de servicedienst belt, eerst de onderstaande tabel te raadplegen.
De machine start niet
De machinedeur is niet goed dicht.
De steker zit niet in het stopkontakt.
Er staat geen spanning op het stopkontakt
De groepzekering is defekt.
De machine voert geen water aan
De kraan is dichtgedraaid.
Er is geen druk op de kraan.
De toevoerslang is geknikt.
Het zeefje in de toevoer is verstopt.
De machine voert niet af
De afvoerslang is geknikt.
De afvoermogelijkheid is verstopt.
De verlenging van de afvoerslang ligt niet goed.
De afvoer is niet belucht.
Het afwasresultaat is niet goed
De korven zijn te vol beladen.
Het serviesgoed is onjuist geplaatst.
Eén of beide sproeiarmen kan (kunnen) niet draaien.
Eén of enkele gaatjes in één of beide sproeiarmen is of zijn verstopt.
Trebter van bovenste sproeiarm was ergens mee afgedekt.
Uiteinde van de afvoerslang steekt onder water (in spoelbak).
Eén of meerdere zeven verstopt.
Een zeef zit niet goed op z'n plaats.
Verkeerd of te weinig afwasmiddel gebruikt, het is te oud en/of te klonterig en/of van slechte kwaliteit.
De draaidop van het zoutvat zit los.
Het gekozen programma was niet geschikt voor de aard en/of hoeveelheid van de bevuiling.
Kalkvlekken, strepen, waas op het ser- viesgoed
Kijk in alle gevallen naar zowel het zoutvat als de glansmiddelhouder. In beide moet voldoende aanwezig zijn.
Teveel geluid
Er slaan serviesdelen tegen elkaar.
Een sproeiarm stoot tegen serviesgoed.
De afwas is niet droog
Het serviesgoed is na het beëindigen van het programma te lang in de machine gebleven.
De vuldeur is moeilijk te sluiten
De afwasmachine is niet deugdelijk waterpas opgesteld of niet goed ingebouwd.
Kunt u de oorzaak van een storing niet zelf opsporen en verhelpen, belt u dan de servicedienst. Houd merk en modelnummer van uw machine bij de hand; de servicedienst zal u erom vragen. U vindt het merk en modelnummer op het typeplaatje van de machine. Zie de figuur.
Veiligheidsinrichtingen tot bescherming tegen overstroming
De machine is voorzien van twee supplementaire veiligheidsinrichtingen tot bescherming tegen overstroming van water, met de volgende eigenschappen:
-
Aan de toevoerslang (zie wateraansluiting); hij gaat werken als de toevoerslang kapotgaat doordat hij de waterstroom blokkeert. Deze inrichting is ook met afgezette machine werkzaam.
-
Op de bodem van de machine; hij gaat werken als er waterlekken binnen de machine zijn. Deze inrichting is bij funktionerende machine werkzaam.
Om de machine te laten repareren moet u de service-dienst beilen.
ONDERBOUW-AANWIJZINGEN
De inbouwnis moet de afmetingen hebben zoals in de figuur aangegeven.
De inbouwnis hoeft niet van ventilatie-openingen voorzien te worden. Indien de nis van een achterwand voorzien is, dan is het voldoende om openingen te maken voor het aansluitsnoer, de toevoerslang en de afvoerslang.
Met de stelvoeten kan de hoogte van de machine 6 cm gevarieerd worden. Zorg ervoor dat na het in- of uitdraaien van de stelvoeten een vrije ruimte van 2 mm tussen bovenkant machine en onderkant aanrecht blijft.
Onderbouw
Tijdens alle werkzaamheden aan de machine moet de steker uit het stopkontakt zijn of, bij vaste aansluiting, de onderbreekschakelaar op UIT staan.
Het aanbrengen van de profielen
Voor een optimale aan-sluiting op het keukenmeubel moeten, vóór het in de nis schuiven van de machine, eerst de twee zelfklevende profielen (A) aangebracht worden (zie tekening).
Let op dat tijdens het in de nis schuiven van de machine het aansluitsnoer en de slangen niet bekneld of geknikt raken.
Montage van het decorpaneel
De machinedeur kan van een houten decorpaneel van de volgende afmetingen voorzien worden:
Breedte 446 mm
Hoogte 644-714 mm maximum
Dikte 20 mm maximum
Gewicht tussen 1,5 en 6 kg maximum
De hoogte van het paneel hangt van de sokkelhoogte van het keukenmeubel af.
Belangrijk
Overschrijd de hoogtemaat niet, daar anders de deur niet volledig geopend kan worden (onderkant komt dan tegen de sokkel).
Het paneel moet van een greep voorzien worden, omdat de oorspronkelijke greep door het paneel bedekt wordt.
Boor het paneel door middel van een boor ∅ 2x12 door, volgens de ribbels hier beneden.
Bevestig de meegeleverde montagestrip met pennen door middel van vier schroeven 3,5x16.
Is het paneel voorzien van een los opgezet ladefront, bevestig het ladefront dan aan het paneel door middel van de twee meegeleverde strippen en vier schroeven 3,5x16.
Bevestig het paneel door de twee pinnen in de gaatjes van de deur te steken.
Verhef het paneel tot aan het bedieningspaneel: de eventueel aangebrachte bevestigingsstrippen voor een ladefront vallen automatisch in de daarvoor bestemde uitsparingen in de machinedeur.


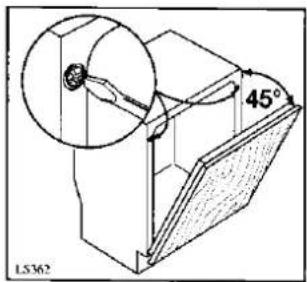

Bevestiging aan het aanrechtblad
Bevestig de machine aan het aanrechtblad door middel van twee schroeven 4,2x13, zoals in de figuur (punt A) aangegeven is.
Belangrijk. Om te voorkomen dat de machine alsnog voorover kan kiepen, moet van tevoren ervoor gezorgd worden dat het aanrechtblad stevig aan de muur en/of de keukenkastjes bevestigd is.
Tussen binnen- en buitenwanden van de machine bevinden zich meerdere onderdelen. Daarom mag u beslist niet in de zijnwanden boren of schroeven.
Gewichtsverdeling van de deur
De deur is in balans als hij op een willekeurige stand blijft staan.
Na het aanbrengen van een decorpaneel kan het nodig zijn om de deurbalans opnieuw te stellen.
Hiertoe gebruik de twee schroeven die aan de voorkant geplaatst zijn. Open de deur, neem de doppen, die de schroeven bedekken, af en schroef vast of los: op die manier, wordt de veerspanning verhoogd of verlaagd.
Daarna zet de plastiek doppen weer op hun plaats.
Belangrijk. De deur kan niet meer gebalanceerd worden als het gewicht van het decorpaneel meer dan 6 kg is.
Uitlijnen
Let erop dat de deur perfekt opent en sluit. Verdraai daartoe eventueel de voorste stelvoetjes.
Aanpassen van de plint
Via de hoogte (a) en de diepte (b) in de tekening, vindt u de uitzaagmaat 600 mm breed bij (X) mm hoog voor de plint ter plaatse van de machine.
heatmap
Hoogte (a)* | Diepte (b)* | 170 | 160 | 150 | 140 | 130 | 120 | 110 | 100 | |---|---|---|---|---|---|---|---|---| | 40 | 32 | 28 | 25 | 22 | 20 | 20 | 15 | 15 | | 50 | 35 | 28 | 25 | 22 | 20 | 18 | 18 | 15 | | 60 | 32 | 28 | 25 | 22 | 20 | 18 | 15 | 15 | | 70 | 32 | 25 | 22 | 20 | 20 | 15 | 15 | 15 | | 80 | / | 20 | 20 | 15 | 15 | 15 | 12 | 12 | | 90 | / | / | 12 | 10 | 10 | 10 | 10 | 10 | | 100 | / | / | / | 5 | 5 | 5 | 5 | 5 | (*) mm 450 mm minimum X Uitsnijding uit de plintGARANTIEBEPALINGEN EN SERVICE
Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota, of kwitantie te worden getoond of meegezonden.
Algemene garantiebepalingen
1 De fabrikant verleent één jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal-en/of konstruktiefout, heeft de koper het recht op kosteloos herstel.
1aVoor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantie-periode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig, deze verbruiksartikelen zijn derhalve van garantie uitgesloten.
2 De fabrikant verleent een jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel.
Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.
3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.
3aDe regeling als bedoeld onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dient ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.
4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.
5 Alle niet onder punt 3 en 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele eigenschappen hebben maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder garantie en binnen de algemene garantieperiode vallend defekt aan een apparaat niet hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.
Garantie uitbreidingen
7 Voor koel/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van twintig procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat,
met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode.
Na de algemene garantieperiode worden bezoek,- arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.
Garantie uitsluitingen
8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:
- de aankoopnota of kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, niet getoond kan worden of meegezonden werd;
- het apparaat voor andere, of óók voor andere dan de huishoudelijke doeleinden, waarvoor het apparaat bestemd is, gebruikt wordt;
- het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geinstalleerd, bediend, behandeld of gebruikt wordt.
- het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.
8aIndien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.
8bSchade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.
8cBeschadigingen, zoals krassen, deuken of breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.
Belangrijk advies
De konstruktie van dit apparaat is zodanig, dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid, en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten. Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of ELGROEP SERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.
Nederland
Vennootsweg 1
Postbus 120
2400 AC Alphen aan den Rijn
Storingsmeldingen:
Tel.: 01720-80300
Fax: 01720-80366
Onderdelenverkoop:
Tel.: 01720-80400
Fax.: 01720-80376
Telex: 39906 elgrp
België
Bergensesteenweg 719
1502 Halle (Lembeek)
Thuisherstellingen:
Tel.: 02-3630444
Fax: 02-3630400
Wisselstukken:
Tel.: 02-3630555
Fax.: 02-3630500
Telex: 22915 eluxbe
- INHOUD
- WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN
- Afdanken
- INSTALLATIE
- Plaatsen
- Waterpas stellen
- Waterafvoer
- Watertoevoer
- Belangrijk:
- Elektrische aansluiting
- Het bedieningspaneel
- «In/uit» toets (DO)
- Ekonomitoets ( 📋 )
- Programma-overzicht
- Start-markering (▼)
- Programmaknop
- Waterontharder
- Stap 1.
- Stappen 3 en 5. (Instellen zoutvat)
- Stappen 4 en 5. (Instellen machine)
- Vullen van het zoutvat
- Gebruik van het glansmiddel
- Vullen van de glansmiddelhouder
- Draai de dop weer op de houder.
- Instelling van het glansmiddel
- Gebruik van de afwasmiddelhouder
- Fosfaatvrije, gekoncentreerde afwasmiddelen
- Beladen van de korven
- Gebruik van de onderste korf
- Gebruik van de bovenste korf
- Belangrijk.
- Regeling hoogte bovenste korf
- PRAKTISCHE TIPS VOOR HET AFWASSEN
- Voor een goed resultaat
- Water-, tijd- en energiebesparing
- Niet alles is geschikt voor machinaal afwassen
- Let op:
- Volgorde van handelingen bij het afwassen
- ONDERHOUD
- Het reinigen van de afvoerzeven (Na iedere afwasbeurt)
- Het reinigen van de bodemzeef (Elke maand)
- Het reinigen van binnen en buitenkant van de machine
- (Naar behoefte)
- De machine nooit zonder sproeiarmen laten funktioneren!
- Langere tijd buiten gebruik
- Tegen vriesgevaar
- Transport
- HERSTEL VAN EENVOUDIGE STORINGEN
- De machine start niet
- De machine voert geen water aan
- De machine voert niet af
- Het afwasresultaat is niet goed
- Kalkvlekken, strepen, waas op het ser- viesgoed
- Teveel geluid
- De afwas is niet droog
- De vuldeur is moeilijk te sluiten
- Veiligheidsinrichtingen tot bescherming tegen overstroming
- ONDERBOUW-AANWIJZINGEN
- Onderbouw
- Het aanbrengen van de profielen
- Montage van het decorpaneel
- Belangrijk
- Gewichtsverdeling van de deur
- Uitlijnen
- GARANTIEBEPALINGEN EN SERVICE
- Algemene garantiebepalingen
- Garantie uitbreidingen
- Garantie uitsluitingen
- Belangrijk advies
- Nederland
- België
Marke : ZANKER
Modell : ZKS 5450I
Kategorie : Geschirrspüler
