BEDIENUNGSANLEITUNG EX-1324 EXSYS

BESCHREIBUNG & TECHNISCHE DATEN :

Die EX-1322 oder EX-1324 ist ein Kabel mit Umsetzung von USB 2.0 auf zwei respektive vier RS-232 Schnittstellen mit FIFO 16C550 Ports für den Anschluss von High Speed Seriellen RS-232 Peripherie Geräten (z.B. Modern, Plotter usw.). Die EX-1322/1324 ist Hot Plug & Play. Für die Einstellungen der IO Adressen und Interrupts sind keine Jumper und Einstellungen notwendig. Sie werden vom System BIOS und beim Installieren des Betriebsystems automatisch vorgenommen. Die EX-1322/1324 hat zusätzlich noch eine Halterung für Wand- oder Trägerschene-Befestigung.

Kompatibilität: USB 2.0 Anschluss

Betriebssysteme: WIN 9 x/ME/2000/XP/Server 2003/Vista/7/CE/Linux/MAC Anschlüsse: 2 x 9 Pin Sub-D Stecker, 1 x USB 2.0 A-Stecker Upstream

Lieferumfang: EX-1322, Anleitung, CD, Wand- oder Din-Rail Halterung

Zertifikate: CE CE/FCC/RoHS/WEEE DE97424562/WHQL

EX-1322/1324

Deutsch

EX-1322/1324

Deutsch

HARDWARE INSTALLATION :

Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1322/1324 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Verbinden sie nur das Ende des USB A-Stecker von der EX-1322/1324 an die USB 2.0 A-Buchse ihres Computer Systems oder einen freien USB-Anschluss ihres USB Hub's.
2. Verbinden Sie das RS-232 Serielle Gerät an den DB 9 Stecker der EX-1322/1324.
3. Verwenden sie den mitgelieferten Wandmontagesatz um das Plastikgehäuse an die Wand zu montiere. Für eine Installation auf eine Hutschiene in einem 19" Rack, benötigen sie optional unseres Din-Rall Kit EX-6999.
4. Installieren Sie jetzt die Treiber und gehen zum nächsten Abschnitt „Trelber Installation“.

ANSCHLÜSSE:
DB 9M:

Serial 9 Pin D-SUB Stecker:
Pin	Signal	Pin	Signal	Pin	Signal
1	CDC	4	DTR	7	RTS
2	RXD	5	GROUND	8	CTS
3	TXD	6	DSR	9	RI

USB A Buchse;

USB 2.0 A-Buchsc:
Pin	Signal	Pin	Signal
1	VCC	3	DATA-
2	DATA-	4	GND

Achtung! Stecker nie umgekehrt oder mit Gewalt einstecken.

Windows erkennt automatisch einen neuen „FT232R USB UART“. Legen Sie die Treiber CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber suchen. Sondem geben sie folgenden Pfad in das Feld „Quelldatel Pfad etc.“ ein. Die Treiber liegen in dem Verzeichnis

"D:USB_to_IOFTDI(32_64bit)Win7_XP_Vista_2008_2008R2_2003_2000".

ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS:

Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und LPT)" neue Einträge „USB Serial Port (COM5) bis (COM8)" und unter „Universeller Serieller Bus Controller" den Eintrag „USB Serial Converter“ sehen. Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.

INSTALLATION DER PERIPHERIEGERÄTE:

Die Seriellen Ports. der USB Module können nun auf die Maximale Baudrate von 115,2Kbaud eingestellt werden. Zum Bespiel mit Doppelklick den >USB Serial Port (COM3) < öffnen. Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stoppbits usw. eintragen. Die Baudrate darf nicht über 115'200 Bau eingestellt werden. Die gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.

TREIBER INSTALLATION

Windows 98/98SE/ME:

Windows findet einen neuen "FT232R USB UART". Legen Sie die Treiber CD in Ihr CD-ROM Laufwerk ein (z. B. Laufwerk D.). Lassen sie nicht automatisch nach dem Treiber suchen. Geben sie "D:\USB_to_IO\FTDI\Win98_ME" in das Feld "Queldatel Pfad etc." ein.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:

Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie auf >OK< Wählen sie nun >GeräteManager<. Dort müssen Sie unter „Anschlüsse (COM und LPT)" neue Einträge „USB Serial Port (COM5) bis (COM8)" und unter „Universeller Serieller Bus Controller" den Eintrag „USB Serial Converter“ sehen. Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.

INSTALLATION DER PERIPHERIEGERÄTE:

Die Serellen Ports, der USB Module können nun auf die Maximale Baudrate von 115.2Kbaud eingestellt werden. Zum Beispiel mit Doppeklick den >USB Serial Port (COM3)« öffnen. Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stoppbits usw. eintragen. Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die gleichen Einstellungen können auch für die restlichen COM Ports eingestellt werden.

ÄNDERN DER COM ADRESSE:

Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung< und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!

LINUX:

Es gibt für diese Karte Linux Treiber. Die Treiber befinden sich im Verzeichnis "D:USB to IO/FTDI/Linux x86_64" auf der Treiber CD. Sie werden unter den meisten Linux Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr von einander unterscheiden können wir ihnen leider hier keine Installationsanweisung geben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer Linux Version.

MAC:

Es gibt für diese Karte MAC Treiber. Die Treiber befinden sich im Verzeichnis "D:USB_to_IO/FTDIMAC OSX oder Mac_OS_9_8" auf der Treiber CD. Sie werden unter den meisten MAC OS Versionen unterstützt. Da sich die einzelnen Versionen von einander unterscheiden können wir ihnen leider hier keine Installationsanweisung geben. Bitte halten sie sich an die Installationsanweisung für USB Ports ihrer MAC OS Version.

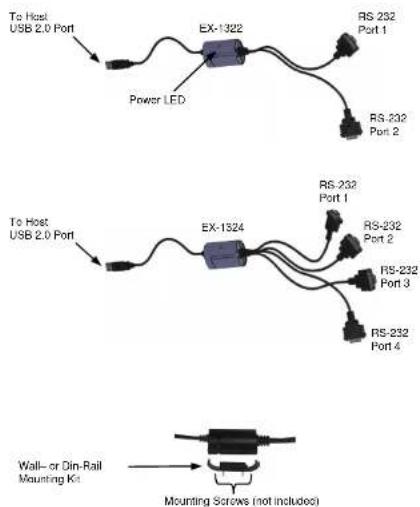

LAYOUT:
