Produkttyp	Audio-/Video-Konverter
Modell	MK-MK386
Marke	deleyCON
Abmessungen (ca.)	80 x 60 x 20 mm
Gewicht (ca.)	50 g
Stromversorgung	5 V DC über USB (Kabel im Lieferumfang)
Eingangsschnittstelle	HDMI (Typ A)
Ausgangsschnittstelle	VGA (HD-15) + 3,5 mm Audio
Maximale Auflösung	1920 x 1080 @ 60 Hz
Unterstützte Audioformate	PCM 2.0 (Stereo)
Betriebstemperatur	0 °C bis 45 °C
Lagertemperatur	-20 °C bis 60 °C
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Nur in trockenen Räumen verwenden. Von Feuchtigkeit und Hitze fernhalten.
Ersatzteile/Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Bei Defekt Gerät entsorgen oder Fachhändler kontaktieren.
Lieferumfang	Konverter, USB-Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - MK-MK386 deleyCON

Welche Auflösungen werden unterstützt?

Benötigt der Konverter eine externe Stromversorgung?

Warum habe ich kein Bild auf dem Monitor?

Funktioniert der Konverter mit HDMI 1.4?

Wie schließe ich Audio an?

Kann ich den Konverter im Dauerbetrieb nutzen?

Was tun bei Bildrauschen oder Flackern?

Ist der Konverter mit älteren VGA-Monitoren kompatibel?

Kann ich den Konverter für Spielekonsolen verwenden?

Wie reinige ich den Konverter?

BEDIENUNGSANLEITUNG MK-MK386 deleyCON

Vielen Dank, dass Sie sich für unsere Digital Audio Converter entschieden haben. Bitte lesen Sie die Anleitung sorgfältig bevor Sie mit der Einrichtung beginnen. Bitte bewahren Sie die Anleitung für eine spätere Verwendung auf.

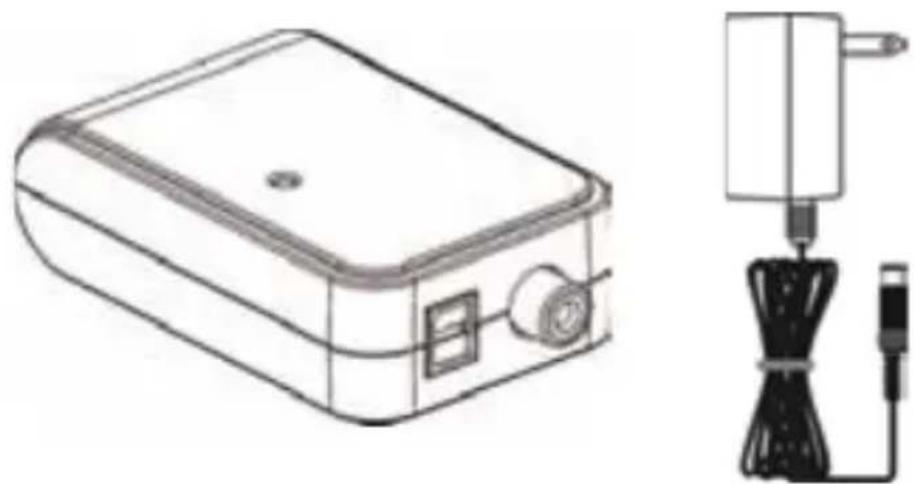

Lieferumfang

Bitte prüfen Sie den Inhalt vor Installation

MK386 Digital Audio Converter Netzadapter

Bevor Sie mit der Installation beginnen, sollten Sie alle Audio- und Videogeräte abschalten, um die unerwünschten, knackenden Geräusche zu vermeiden.

Wenn alle Komponenten sicher miteinander verbunden sind, können Sie den Strom aller verbundenen Geräte wieder einschalten.

Schritt 1:

Nehmen Sie ein koaxiales S/PDIF (Cinch Stecker) Kabel zur Hand (nicht im Lieferumfang enthalten). Verbinden Sie die eine Seite mit dem Audiokonverter in der Buchse S/PDIF OUT. Verbinden Sie die andere Seite mit Ihrem Verstärker oder A/V-Receiver.

Schritt 2:

Nehmen Sie ein optisches S/PDIF (Toslionk Stecker) Kabel zur Hand (nicht im Lieferumfang enthalten).

Achtung: TOSLINK Kabel sind bruchanfällig. Bitte achten Sie hierauf bei der Verlegung des Kabels. Knicken Sie das Kabel niemals!

Schritt 3:

Verbinden Sie das TOSLINK Kabel mit der Buchse "TOSLINK IN" an Ihrem Audiokonverter. Die andere Seite des Kabels verbinden Sie mit dem "TOSLINK OUT" Ihres Quellgeräts.

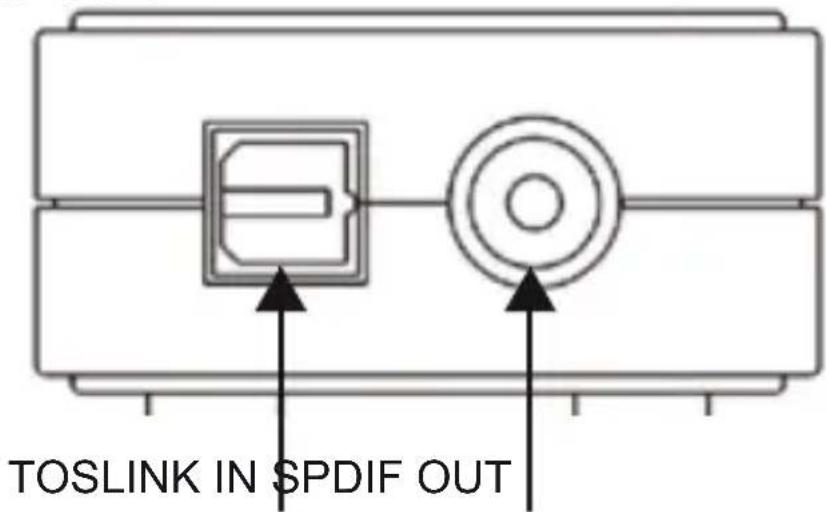

Frontansicht

Schritt 4:

Schließen Sie den beiliegenden Netzadapter an.

Schritt 5:

Stecken Sie den Netzadapter in die Steckdose.

Schritt 6:

Schalten Sie das verbundene Gerät ein.

Schritt 7:

Prüfen Sie nun, ob Sie die Musikwiedergabe über Ihren Verstärker hören können. Wenn alles richtig angeschlossen wurde, hören Sie jetzt die Musik aus Ihren Lautsprechern. Falls nicht, prüfen Sie bitte die Verbindungen und Einstellungen am Verstärker noch einmal.

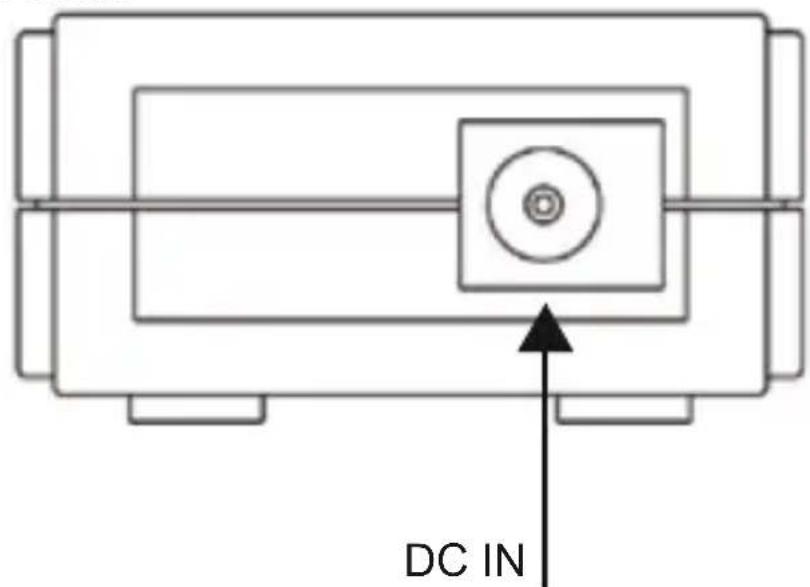

Rückansicht

Spezifikationen

TOSLINK IN Optischer S/PDIF Eingang fürrechteckigen TOSLINK Stecker

Coaxial Output Digitale Cinch Buchse

LED indication Stromversorgung

Power DC-12V @250mA

Sicherheitshinweise

■ Ausschließlich für den Innengebrauch!
- Es gibt keine vom Kunden bedienbaren Elemente. Öffnen Sie also niemals das Gehäuse.
- Nicht in feuchten Umgebungen verwenden.
- Nutzen Sie ausschließlich den mitgelieferten Netzadapter.
- Stellen Sie sicher, dass das TOSLINK Quellgerät beim Herstellen der Verbindung ausgeschaltet ist, da es sich um einen Lichtleiter handelt. Berühren Sie den TOSLINK Stecker niemals direkt.
