DS-2CE16D1T-AIR3Z - Sicherheitskamera Hikvision - Kostenlose Bedienungsanleitung

Produkttyp	Sicherheitskamera, Außenkamera (Bullet)
Marke	Hikvision
Modell	DS-2CE16D1T-AIR3Z
Bildsensor	2 MP CMOS
Auflösung	1080p (1920 × 1080)
Objektiv	Motorisiertes Varifokalobjektiv, 2,8 – 12 mm, F1,4
Blickwinkel	114,5° – 35,1°
Tag & Nacht	ICR, True Day/Night, Smart IR
IR-Reichweite	Bis zu 40 m
Schutzart	IP66 (wetterfest)
Stromversorgung	12 VDC ±15% (Modell -A: zusätzlich 24 VAC ±15%)
Leistungsaufnahme	Max. 5 W; -A: Max. 6 W
Betriebstemperatur	-40 °C bis 60 °C
Abmessungen (B × H × T)	92 × 84,8 × 269,6 mm
Gewicht	900 g
Videoausgang	1 Analog HD (TVI), Up the Coax (HIKVISION-C)
Bildrate	1080p @ 25/30 fps
OSD-Menü	Ja, mit Kameraname, Privatzonen, Bewegungserkennung etc.
Schwenk-/Neigebereich	Schwenk: 0° – 360°, Neige: 0° – 90°, Rotation: 0° – 360°
Zubehör (optional)	DS-1275ZJ (Mastmontage), DS-1280ZJ (Anschlussdose), etc.
Reinigung	Gehäuse mit weichem, trockenem Tuch reinigen; kein Wasser oder Chemikalien
Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Service nur durch autorisiertes Personal

Häufig gestellte Fragen - DS-2CE16D1T-AIR3Z Hikvision

Wie installiere ich die Kamera DS-2CE16D1T-AIR3Z?

Die Kamera wird mit 12 VDC (bei Modell -A auch 24 VAC) betrieben. Schließen Sie das Koaxialkabel (TVI) an den Videokanal an. Montieren Sie die Kamera mit der mitgelieferten Halterung. Stellen Sie die Position durch Schwenken (0-360°), Neigen (0-90°) und Rotation (0-360°) ein.

Welche Auflösung unterstützt die Kamera?

Die Kamera bietet eine Auflösung von 1080p (1920 × 1080) bei 25 oder 30 fps. Sie nutzt einen 2 MP CMOS Bildsensor.

Wie weit reicht der IR-Nachtsichtmodus?

Die IR-Reichweite beträgt bis zu 40 Meter. Dank Smart IR wird die Helligkeit automatisch angepasst, um Überbelichtung zu vermeiden.

Benötigt die Kamera eine spezielle Stromversorgung?

Die Kamera benötigt 12 VDC (±15%). Das Modell DS-2CE16D1T-AIR3Z (mit -A) unterstützt zusätzlich 24 VAC (±15%). Der Stromverbrauch liegt bei max. 5 W (bzw. 6 W bei -A).

Ist die Kamera wetterfest?

Ja, die Kamera ist nach IP66 zertifiziert und somit staubdicht und gegen starkes Strahlwasser geschützt. Sie arbeitet im Temperaturbereich von -40 °C bis 60 °C.

Kann ich die Kamera über ein Koaxialkabel anschließen?

Ja, die Kamera unterstützt Analog HD (TVI) über Koaxialkabel. Die Kommunikation erfolgt über das HIKVISION-C Protokoll (Up the Coax).

Wie stelle ich das Objektiv ein?

Das Objektiv ist ein motorisiertes Varifokalobjektiv (2,8 – 12 mm). Über das OSD-Menü können Sie den Zoom und Fokus fernsteuern. Der Blickwinkel reicht von 114,5° (Weitwinkel) bis 35,1° (Tele).

Welche Videoformate werden unterstützt?

Die Kamera liefert ein Analog HD (TVI) Signal mit 1080p Auflösung. Es kann an TVI-DVRs oder Monitore angeschlossen werden. Das Bildformat ist PAL oder NTSC wählbar.

Wie kann ich das OSD-Menü aufrufen?

Das OSD-Menü wird über einen DVR oder Monitor mit TVI-Unterstützung aufgerufen. Normalerweise gibt es eine Menütaste oder einen Kameramenüpunkt im DVR. Sie können Kameraname, Privatzonen, Bewegungserkennung und andere Einstellungen konfigurieren.

Gibt es Zubehör für die Montage?

Ja, es gibt optionales Zubehör: DS-1275ZJ (Mastmontage vertikal), DS-1276ZJ (Mastmontage horizontal), DS-1280ZJ (Anschlussdose), DS-1H18 (Video-Balun) und DS-TT-X41T (TVI-Tester).

BEDIENUNGSANLEITUNG DS-2CE16D1T-AIR3Z Hikvision

DS-2CE16D1T-(A)IR3Z

2MP CMOS Motorized Vari-focal IR Bullet Camera

Exterior view of a HIKVISION security camera (no text or symbols visible on body)

Key Features

• 2 Megapixel high-performance CMOS
- Analog HD output, up to 1080P resolution
• 2.8 – 12mm motorized vari-focal lens
• True Day/Night, Smart IR
- Up to 40m IR distance
- IP66 weatherproof
- OSD menu
- 24V AC/ 12V DC (-A)
• Up the Coax(HIKVISION-C protocol)

Specicaons

Camera
Image Sensor	2MP CMOS Image Sensor
Signal System	PAL/NTSC
Eecve Pixels	1930(H)*1088(V)
Min. illuminaon	0.01 Lux @ (F1.2,AGC ON),0 Lux with IR; 0.014 Lux @ (F1.4,AGC ON),0 Lux with IR
Shuer Time	1/25(1/30)s to 1/50,000s
Lens	Motorized VF lens; 2.8 - 12 mm @ F1.4
	Angle of view: 114.5° - 35.1°
Lens Mount	φ14
Day & Night	ICR
Angle Adjustment	Pan: 0° - 360°; Tilt:0° - 90°; Rotate: 0° - 360°
Synchronizaon	Internal synchronizaon
Video Frame Rate	1080p@25fps/1080p@30fps
HD Video Output	1 Analog HD output
S/N Rao	>62dB
Menu
Camera ID	On/o (0-255)
AGC	Support
D/N Mode	Color/BW/Auto/EXT
White Balance	Auto/User/Push/8000K/6000K/4200K/3000K
Privacy Mask	On/O, maximum 2 zones
Moon Detecon	On/O, maximum 4 zones
BLC	Support
An-icker	On/O
Language	English/Chinese
Funcons	Digital noise reducon, Mirror
General
Operang Condions	-40 °C – 60 °C (-40 °F – 140 °F), Humidity 90% or less (non-condensing)
Power Supply	12 VDC±15%; -A: 12 VDC±15% 24 VAC±15%,
Power Consumpon	Max. 5W; -A: Max. 6W
Protecon Level	IP66
IR Range	Up to 40m
Communicaon	Up the coax, Protocol: HIKVISION-C(TVI output)
Dimensions	92 × 84.8 × 269.6mm(3.62" × 3.34" × 10.6")
Weight	900 g

Order Models

DS-2CE16D1T-IR3Z, DS-2CE16D1T-AIR3Z

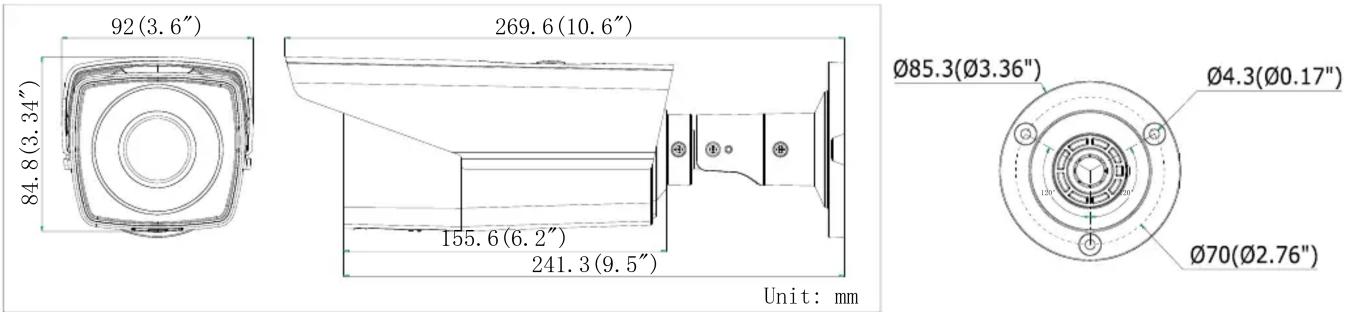

Dimensions

Accessories

DS-1275ZJ
Vercal Pole Mount

DS-1280ZJ-S
Juncon Box

DS-1H18
Video Balun

DS-TT-X41T
TVI Tester

DS-1276ZJ
Horizontal Pole Mount
