Produkttyp	Fernseher
Marke	TechniSat
Modell	TechniSmart 40 Pro II
Bildschirmdiagonale	40 Zoll (101,6 cm)
Auflösung	4K Ultra HD (3840 x 2160 Pixel)
Bildwiederholfrequenz	50/60 Hz
HDR-Unterstützung	HDR10, HLG
Betriebssystem	Smart TV (Linux-basiert)
Prozessor	Quad-Core
TV-Standard	DVB-T2/C/S2 (DVB-S2 optional)
Anschlüsse	3x HDMI 2.0, 2x USB 2.0, 1x LAN, 1x CI+ Slot, 1x Kopfhörer
WLAN	integriertes WLAN (802.11 b/g/n)
Energieeffizienzklasse	F (EU 2019)
Leistungsaufnahme (max.)	65 W
Standby-Verbrauch	< 0,5 W
Abmessungen mit Standfuß (BxHxT)	90,8 x 57,3 x 22,5 cm
Gewicht mit Standfuß	ca. 7,8 kg
Wandmontage	VESA 200 x 200 mm
Audio-Ausgang	2 x 8 W (Stereo)
Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Stellen Sie das Gerät auf eine stabile, ebene Oberfläche. Sorgen Sie für ausreichende Belüftung. Schalten Sie das Gerät bei Gewitter aus und ziehen Sie den Netzstecker.
Lieferumfang	Fernseher, Fernbedienung, Netzteil, Bedienungsanleitung
Ersatzteile	Fernbedienung (Bestellnr.: 12345), Netzkabel (Bestellnr.: 67890) – erhältlich über TechniSat Kundenservice.
Garantie	2 Jahre Herstellergarantie

Häufig gestellte Fragen - TechniSmart 40 Pro II TECHNISAT

Wie verbinde ich den TechniSmart 40 Pro II mit dem WLAN?

Gehen Sie zu Einstellungen > Netzwerk > WLAN. Wählen Sie Ihr Netzwerk aus und geben Sie das Passwort ein. Bestätigen Sie mit OK.

Wie update ich die Firmware des Fernsehers?

Stellen Sie sicher, dass der Fernseher mit dem Internet verbunden ist. Gehen Sie zu Einstellungen > System > Firmware-Update. Wählen Sie Nach Updates suchen und folgen Sie den Anweisungen auf dem Bildschirm.

Wie setze ich den Fernseher auf Werkseinstellungen zurück?

Navigieren Sie zu Einstellungen > System > Werkseinstellungen. Geben Sie bei Aufforderung das Sicherheits-PIN ein (Standard: 0000). Bestätigen Sie den Vorgang.

Wie montiere ich den Fernseher an der Wand?

Verwenden Sie eine VESA-kompatible Wandhalterung (200 x 200 mm). Entfernen Sie den Standfuß, schrauben Sie die Halterung an der Rückseite des Fernsehers fest und befestigen Sie ihn an der Wand. Achten Sie auf eine ausreichende Tragfähigkeit der Wand.

Wie schließe ich externe Geräte (z.B. Blu-ray-Player) an?

Verbinden Sie das Gerät über ein HDMI-Kabel mit einem der HDMI-Eingänge des Fernsehers. Wählen Sie mit der Source-Taste auf der Fernbedienung den entsprechenden HDMI-Eingang aus.

Kann ich Aufnahmen von TV-Sendern auf einem USB-Speicher machen?

Ja, schließen Sie einen USB-Stick oder eine externe Festplatte an den USB-Anschluss an. Formatieren Sie das Laufwerk im Fernseher (Einstellungen > Aufnahme > Laufwerk formatieren). Drücken Sie während der Sendung die Rec-Taste.

Wie kann ich die Bildqualität anpassen?

Drücken Sie die Menu-Taste, wählen Sie Bildeinstellungen. Sie können Helligkeit, Kontrast, Farbe, Schärfe und weitere Parameter anpassen. Für einfache Anpassungen wählen Sie einen voreingestellten Modus wie Standard, Film oder Sport.

Wie nutze ich die Timeshift-Funktion?

Schließen Sie einen USB-Speicher an. Aktivieren Sie Timeshift in den Einstellungen > Zeitversatz. Während des Fernsehens drücken Sie die Pause-Taste, um das laufende Programm anzuhalten. Drücken Sie Play zum Fortsetzen.

Wie suche ich nach TV-Sendern?

Gehen Sie zu Einstellungen > Sender > Automatischer Suchlauf. Wählen Sie den Empfangstyp (DVB-T2/C/S2) und starten Sie die Suche. Nach Abschluss werden alle gefundenen Sender gespeichert.

Die Fernbedienung funktioniert nicht – was kann ich tun?

Überprüfen Sie die Batterien (wechseln Sie sie bei Bedarf). Entfernen Sie Hindernisse zwischen Fernbedienung und Fernseher. Halten Sie den Infrarotsensor des Fernsehers sauber. Falls weiterhin Probleme bestehen, setzen Sie die Fernbedienung zurück (Batterien entfernen, 10 Sekunden warten).

BEDIENUNGSANLEITUNG TechniSmart 40 Pro II TECHNISAT

ELED-LCD Fernsehgerät mit HD-Multiempfangstuner, Internetzugang und Schnittstelle zur Aufnahme eines CI-/CI+-Moduls.

Zum Empfang von freien und verschlüsselten Programmen in Standardauflösung (SD) und hochauflösend (HD).

Inhalt

Inhalt 2

Einleitung ....3

Wichtige Sicherheitshinweise 4

Außer Betrieb nehmen und lagern 6

Umweltinformationen 6

TV - Eigenschaften 7

Zubehör im Lieferumfang 7

Fernbedienung ....8

TV-Gerät 9

Ein-/Ausschalten 13

Erste Installation 13

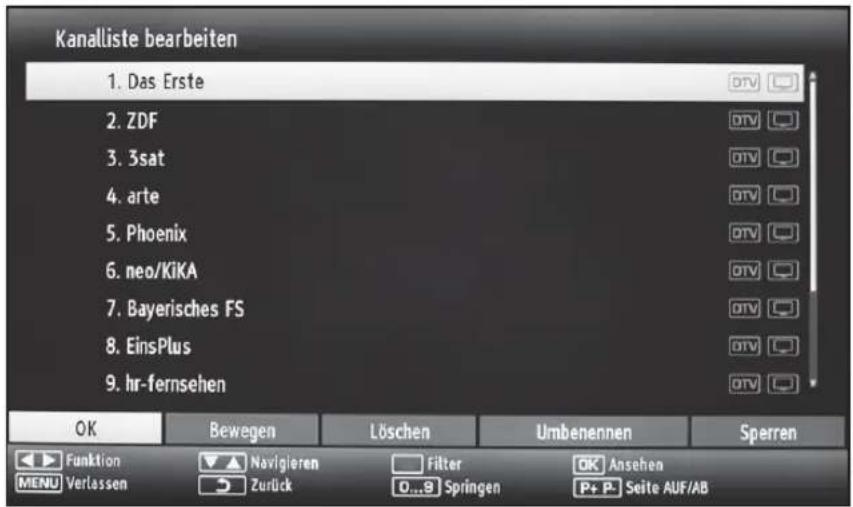

Verwendung der Kanalliste 18

Medienwiedergabe über USB-Eingang 19

Menü-Eigenschaften und -Funktionen .....21

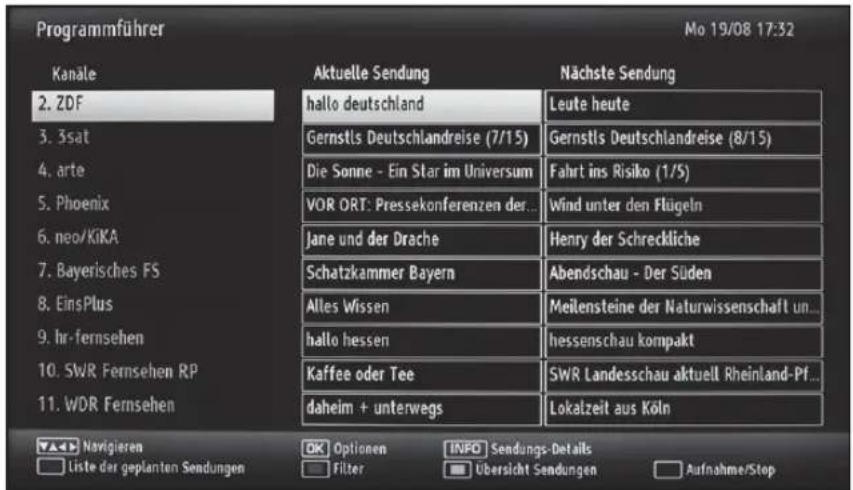

Elektronischer Programmführer (EPG) .....24

Aufzeichnen eines Programms 25

Timeshift-Aufnahme 26

Sofort-Aufnahme 26

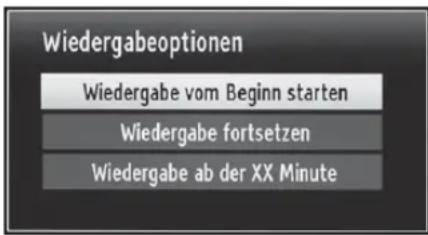

Aufgenommene Programme ansehen ....27

Aufnahmeeinstellungen 28

Konnektivitätfunktionen 28

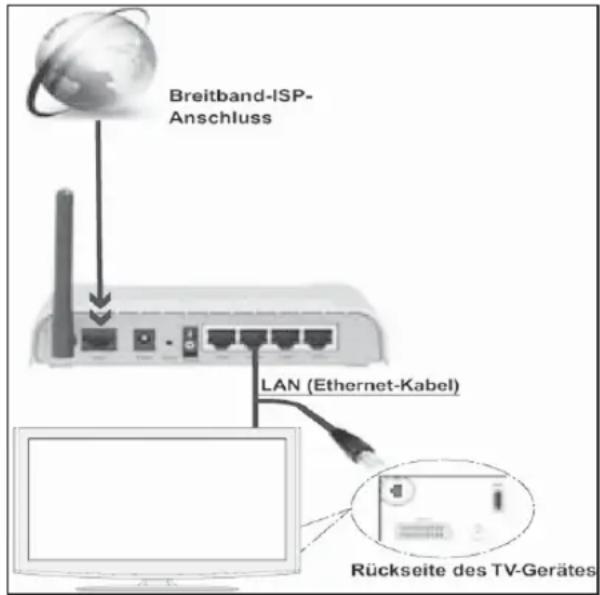

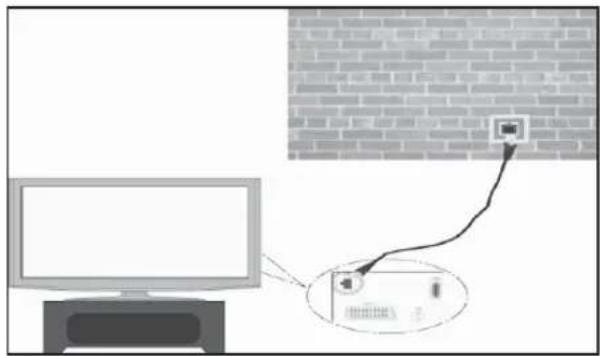

Anschluss an ein kabelgebundenes Netzwerk .28

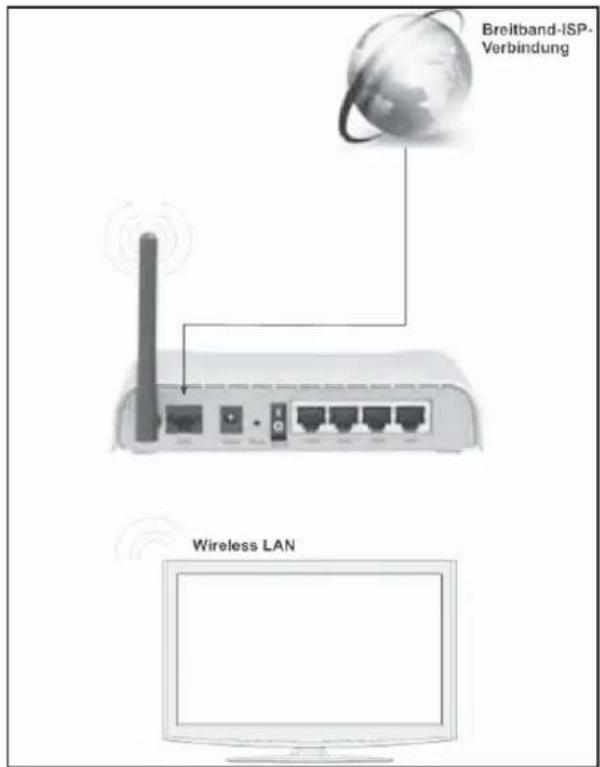

Installation eines Drahtlosnetzwerkes .....29

Konfiguration der Netzwerk-Einstellungen 29

Verbindung zu Ihrem Handy via WiFi (Optional) 30

Konnektivität Fehlerbehebung 31

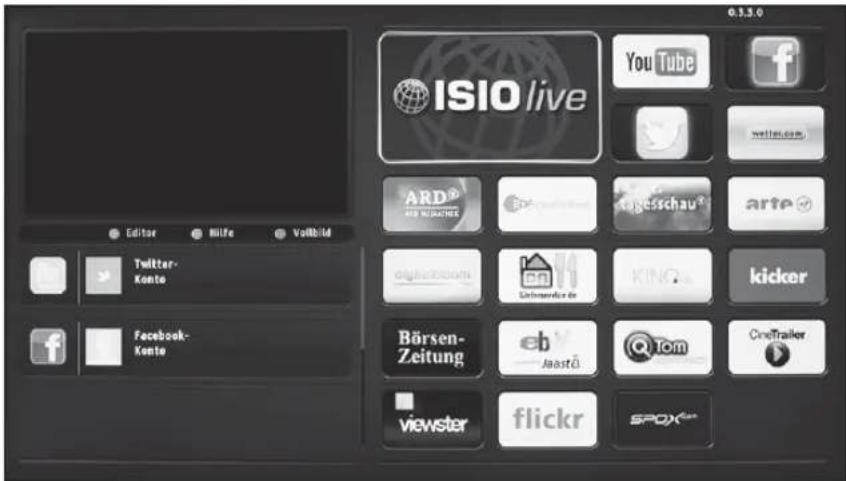

TechniSmart-Portal 32

HbbTV 32

Teletext 33

Softwareaktualisierung 33

Tipps zur Fehlersuche und -behebung ....33

Anhang A: PC typische Anzeigemodi .....35

Anhang B: AV- und HDMISignalkompatibilität .36

Anhang C: Im Medienbrowser unterstützte Dateiformate .....37

Anhang D: Unterstützte DVI-Auflösungen .38

Technische Daten 38

Informationen zur Entsorgung von Altgeräten und Batterien 39

Herstellererklärung 40

Lizenzinformationen ....40

Einleitung

Wir danken Ihnen für den Kauf dieses Produkts. Dieses Handbuch führt Sie in die richtige Bedienung Ihres TV-Gerätes ein. Lesen Sie die entsprechenden Hinweise in diesem Handbuch, bevor Sie das Gerät in Betrieb nehmen, auch wenn Sie mit dem Gebrauch elektronischer Geräte bereits vertraut sind. Beachten Sie besonders das Kapitel SICHERHEITSHIN-WEISE. Bewahren Sie das Handbuch für die weitere Verwendung gut auf. Geben Sie das Handbuch unbedingt auch weiter, wenn Sie das Gerät verkaufen oder weitergeben.

Bestimmungsgemäßer Betrieb

Dieses Gerät ist für den Empfang und Anzeigen von TV-Programmen, sowie zur Wiedergabe von CDs und DVDs (siehe „Mit diesem Gerät kompatible Disc-Typen“) geeignet. Die verschiedenen Anschlussmöglichkeiten ermöglichen eine Erweiterung der Empfangs- und Anzeigequellen durch diverse externe Geräte. Dieses Gerät ist nur für den Betrieb in trockenen Innenräumen geeignet. Das Gerät dient ausschließlich für den privaten Gebrauch und darf nicht für industrielle oder gewerbliche Zwecke verwendet werden. Wir lehnen prinzipiell jegliche Haftung ab, wenn das Gerät nicht bestimmungsgemäß verwendet wird oder unerlaubte Änderungen daran vorgenommen wurden. Ein Betrieb des LED-TV-Gerätes unter extremen Umgebungsbedingungen kann zur Beschädigung des Gerätes führen.

Vorbereitung

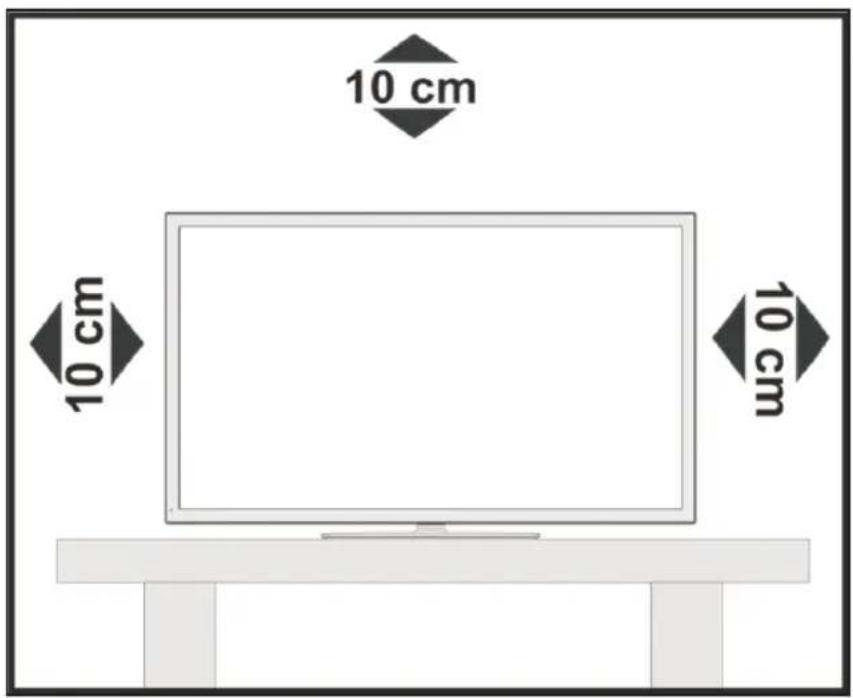

Halten Sie zur Gewährleistung einer angemessenen Luftzirkulation rund um das Fernsehgerät einen Freiraum von mindestens 10 cm ein. Verwenden Sie dieses Gerät nur in gemäßigtem Klima.

Wichtige Sicherheitshinweise

Lesen Sie zu Ihrer eigenen Sicherheit die folgenden Sicherheitshinweise sorgfältig durch. Elektrische Geräte nicht in Kinderhand

WARNUNG:

Lassen Sie Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen niemals unbeaufsichtigt ein Elektrogerät verwenden!

Kinder können mögliche Gefahren nicht richtig erkennen! Das Verschlucken von Batterien oder Akkus kann lebensgefährlich sein. Bewahren Sie Batterien stets für Kinder unerreichbar auf. Wird eine Batterie verschluckt, müssen Sie sofort ärztliche Hilfe suchen. Bewahren Sie auch Verpackungsfolien für Kinder unerreichbar auf. Es besteht Erstickungsgefahr.

Netzkabel

Stellen Sie keine Gegenstände auf das Netzkabel (weder das Gerät selbst, noch Möbel usw.) und klemmen Sie das Kabel nicht ein. Das Netzkabel darf nur am Stecker gehandhabt werden. Trennen Sie das Gerät niemals durch Ziehen am Kabel vom Netz und berühren Sie das Netzkabel niemals mit nassen Händen, da dies zu einem Kurzschluss oder zu einem Stromschlag führen kann. Machen Sie niemals Knoten in das Kabel, und binden Sie es nie mit anderen Kabeln zusammen. Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Beschädigungen am Netzkabel können zu Bränden oder Stromschlägen führen. Wenn das Netzkabel beschädigt ist und ausgetauscht werden muss, darf dies nur durch qualifizierte Personen erfolgen.

Feuchtigkeit und Wasser

Verwenden Sie dieses Gerät nicht in feuchter oder dunstiger Umgebung.

Achten Sie darauf, dass dieses Gerät niemals Regen oder Wasser ausgesetzt ist. Meiden Sie Tropf- und Spritzwasser, da dies zu einem Kurzschluss, Stromschlag oder Defekt des Gerätes führen kann.

Sollte ein harter Gegenstand auf das Gerät fallen oder Flüssigkeit in das Gerät eindringen, müssen Sie das Gerät vom Netz trennen und durch eine qualifizierte Fachkraft überprüfen lassen, bevor es wieder betrieben werden kann.

Servicearbeiten

Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienstpersonal. Öffnen Sie das Gehäuse nicht selbst, da dies einen elektrischen Schlag nach sich ziehen kann.

Kopfhörer-Lautstärke

Zu hoher Schalldruck oder zu hohe Lautstärken von Kopfoder Ohrhörern können zu Gehörschäden führen.

Batterien

VORSICHT:

Legen Sie Batterien stets polrichtig ein.

Versuchen Sie Batterien nicht wieder aufzuladen und werfen Sie sie unter keinen Umständen ins Feuer. Explosionsgefahr!

Wandmontage (optional)

Um Verletzungen zu vermeiden, muss dieses Gerät in Übereinstimmung mit den Installationsanweisungen sicher an der Wand befestigt werden (wenn verfügbar).

Ersatzteile

Falls Ihr Gerät ein Ersatzteil benötigt, stellen Sie sicher, dass die Person, die die Reparatur vornimmt, Teile verwendet, die vom Hersteller spezifiziert wurden oder die gleiche Spezifikation haben wie das Originalteil. Nicht zugelassene Ersatzteile könnten Brand, elektrische Schläge oder andere Gefahren verursachen.

Stromquelle

Das Gerät darf nur an einer Netzsteckdose mit 220-240 V Wechselspannung und einer Frequenz von 50 Hz betrieben werden. Stellen Sie sicher, dass Sie die richtige Spannung verwenden, da sonst das Gerät beschädigt werden könnte.

Reinigung

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen oder Sprühreiniger. Benutzen Sie ein weiches und trockenes Tuch, da sonst das Gerät beschädigt werden könnte.

Gewitter

Trennen Sie das Netzkabel von der Steckdose und ziehen Sie das Antennenkabel ab, falls es Sturm oder Gewitter gibt oder das Gerät längere Zeit nicht benutzt wird (z. B., wenn Sie in den Urlaub fahren), da sonst das Gerät beschädigt werden könnte.

Hitze und offenes Feuer

Das Gerät darf weder offenem Feuer noch anderen Quellen intensiver Hitzestrahlung, wie elektrischen Radiatoren, ausgesetzt werden. Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um einen Brand zu verhindern. Batterien dürfen niemals zu großer Hitze wie direkter Sonneneinstrahlung, Feuer o. ä. ausgesetzt werden.

Belüftung

Die Schlitze und Öffnungen des TV-Gerätes dienen der Belüftung und sollen einen reibungslosen Betrieb gewährleisten. Um eine Überhitzung zu vermeiden, sollten diese Öffnungen niemals blockiert oder abgedeckt werden, da sonst das Gerät beschädigt werden könnte.

Standby / Netzschalter

VORSICHT:

Lassen Sie das TV-Gerät nicht im Standby- oder aktiven Modus, wenn Sie für längerer Zeit ausser Haus sind. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss das Gerät so aufgestellt werden, dass der ungehinderte Zugang zur Steckdose garantiert ist, damit im Notfall der Netzstecker sofort gezogen werden kann. Um Brandgefahr auszuschließen, sollte das Netzkabel bei längerer Nichtverwendung des Gerätes, zum Beispiel im Urlaub, unbedingt von der Steckdose getrennt werden.

Trennen des Gerätes vom Netz

Der Netzstecker wird verwendet, um das TV-Gerät vom Netz zu trennen und muss daher stets gut zugänglich sein.

LCD-Bildschirm

Das LCD-Panel ist ein Hochtechnologieprodukt mit mehreren Millionen Dünnschicht-Transi-storen, die selbst feine Bilddetails auflösen. Gelegentlich können einige inaktive Pixel als unveränderlich blaue, grüne oder rote Punkte erscheinen. Wir möchten ausdrücklich darauf hinweisen, dass dies die Leistung oder Funktionsfähigkeit Ihres Produkts aber in keiner Weise beeinträchtigt.

Entsorgung

Hinweise zur Entsorgung:

Verpackung und Verpackungshilfen sind recyclebar und sollten grundsätzlich wiederverwertet werden. Verpackungsmaterial, wie z.B. Plastiktüten, müssen von Kindern ferngehalten werden. Batterien, auch solche die frei von Schwermetallen sind, dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden. Bitte entsorgen Sie gebrauchte Batterien auf umweltgerechte Weise. Erkundigen Sie sich nach den gesetzlichen Vorschriften, die in Ihrem Gebiet gültig sind.

Dieses Symbol auf der Verpackung zeigt an, dass das elektrische oder elektronische Gerät am Ende seiner Lebensdauer getrennt vom normalen Haushaltsmüll entsorgt werden muss. Innerhalb der EU gibt es getrennte Sammel- und Recyclingsysteme. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden oder an den Händler, bei dem Sie das Produkt gekauft haben.

Anschluss an ein TV-Verteilersystem

(Kabel-TV etc.) über den Tuner Der Anschluss von Geräten, die über die Netzverbindung oder andere Geräte an die Schutzerdung des Gebäudes angeschlossen sind, über Koaxial-kabel an ein TV-Verteilersystem kann unter Umständen eine mögliche Feuergefahr darstellen.

Außer Betrieb nehmen und lagern

Ziehen Sie den Netzstecker aus der Steckdose und verpacken Sie das TV-Gerät in einer geeigneten Kartonage. Entnehmen Sie die Batterien aus der Fernbedienung und packen Sie die Fernbedienung zum TV-Gerät.

HINWEIS:

Das TV-Gerät sollte in einem trockenen und staubfreien Raum gelagert werden.

Umweltinformationen

Um den Energieverbrauch zu senken, gehen Sie wie folgt vor:

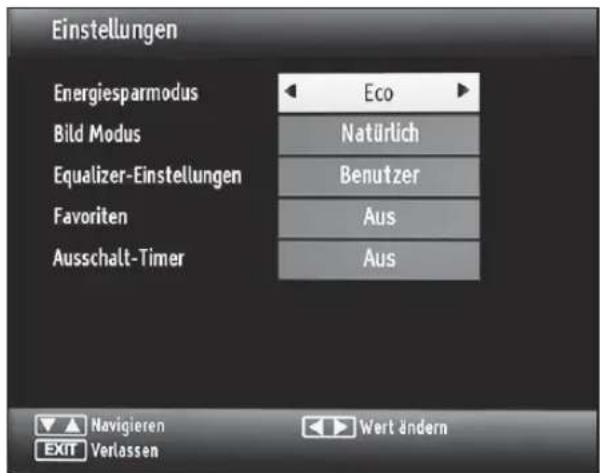

Sie können die Einstellung Energiesparmodus im Menü Bildeinstellungen bearbeiten. Wenn Sie den Energiesparmodus auf Eco stellen wird der Energiesparmodus aktiviert. Der Luminanzpegel des TV-Gerätes wird auf den optimalen Wert abgesenkt. Beachten Sie dass einige Bildeinstellungen nicht verfügbar sind, wenn das TV-Gerät im Energiesparmodus ist.

Wenn das Bild als Aus gewählt ist, wird die Meldung "Der Bildschirm wird sich in 15 Sekunden ausschalten" auf dem Bildschirm angezeigt. Wählen Sie Weiter und drücken Sie OK, um fortzufahren. Der Bildschirm wird in 15 Sekunden ausgeschaltet. Wenn Sie den Energiesparmodus deaktivieren, wird der Bild-Modus automatisch auf Dynamisch eingestellt.

Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker, wenn das TV-Gerät nicht verwendet wird. Dies wird auch den Energieverbrauch reduzieren.

Trennen Sie das Gerät vom Netz, wenn Sie für längere Zeit nicht zu Hause sind.

TV - Eigenschaften

• LED-Farbfernsehgerät mit Fernbedienung
• Vollintegriertes Digital-/Kabel/SatellitenTV (DVB-T/C/S-S2)
- Stereo-Audiosystem

Anschlüsse

• 3xHDMI
• 2xUSB
• 1xSCART
  • PC-Eingang (D-Sub)
  • Kopfhöreranschluss
  • AV-Eingang (3,5 mm Klinke seitlich)
  • Audioausgang digital Optisch(40"), Koaxial (32")
  • LAN-Buchse

Funktionen

• 10000 Programme
- OSD-Menüsystem
- Teletext, FasText, TOPtext
- Autoprogrammierung
- Manuelle Sendersuche (vorwärts und rückwärts)
- Automatische Abschaltung nach bis zu sechs Stunden
- Ausschalttimer
- Kindersicherung
- Automatische Stummschaltung, wenn keine Übertragung stattfindet
- NTSC-Wiedergabe
• AVL (Automatische Tonbegrenzung)
- PLL (Frequenzsuche)
- Plug&Play für Windows 98, ME, 2000, XP, Vista, Windows 7
- Spielemodus
- Bild-Aus-Funktion
- Programm-Aufnahme
- Timeshift

Konnektivität

• Ethernet (LAN) für Internetverbindungen und -Dienste
  • HbbTV
  • AVS (Audio/Video-Sharing)

Zubehör im Lieferumfang

Fernbedienung, Batterien: 2 x AAA, Kurzanleitung mit Garantiekarte, Audiokabel.

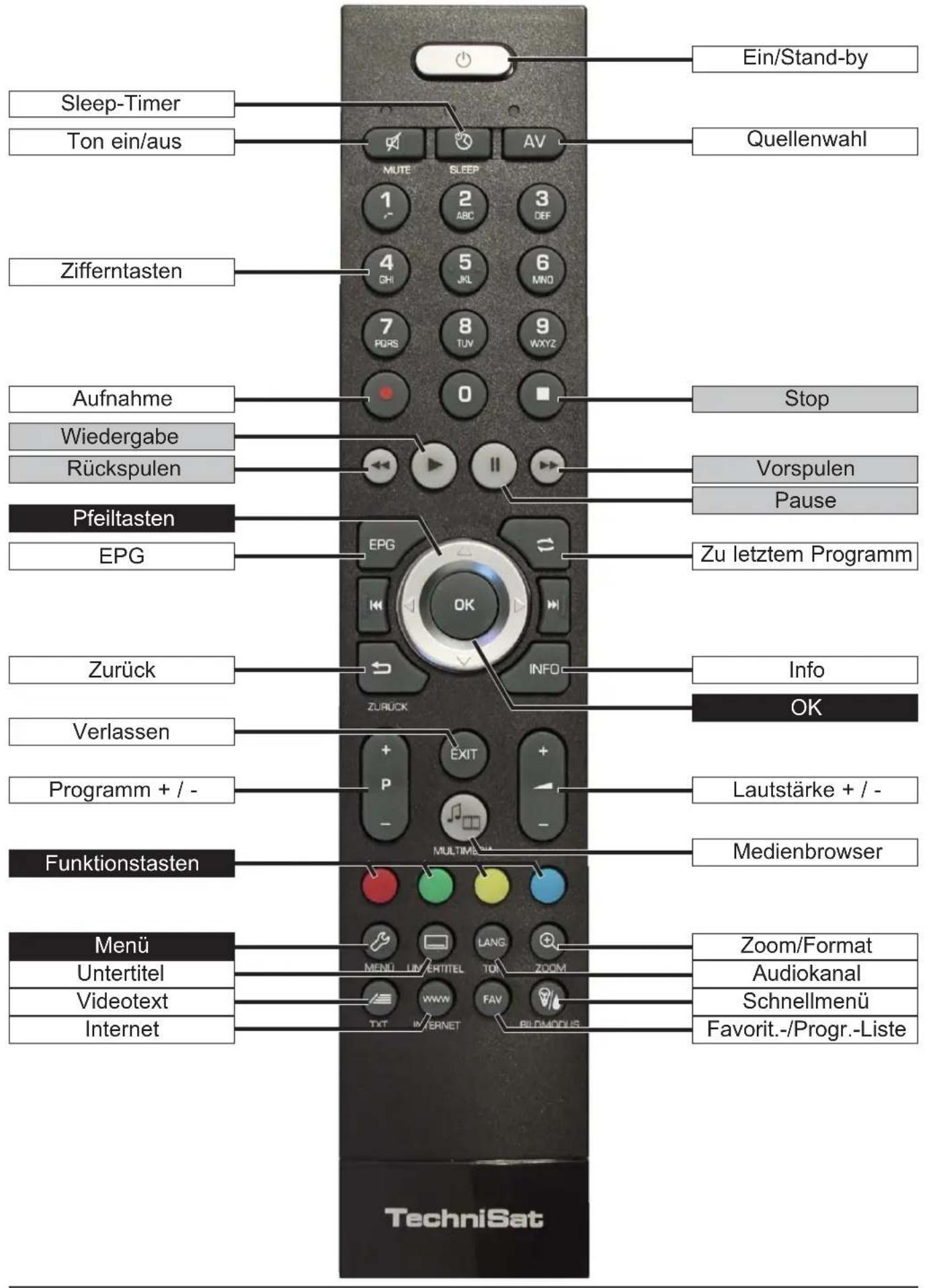

Fernbedienung

Einlegen der Batterien in die Fernbedienung

• Öffnen Sie den Deckel des Batteriefaches auf der Rückseite der Fernbedienung, indem Sie ihn in Pfeilrichtung schieben und anschließend anheben.
• Zwei Batterien vom Typ AAA unter Beachtung der richtigen Polung (Kennzeichnung im Batteriefach sichtbar) einlegen und Batteriefach wieder schließen.

TV-Gerät

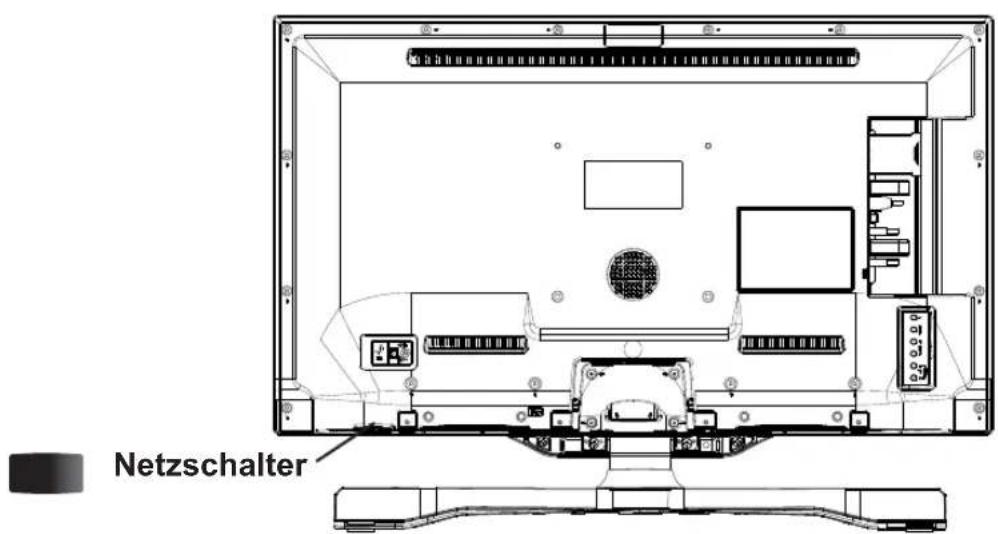

Der „Schalter dient zum Ein- und Ausschalten des Gerätes.

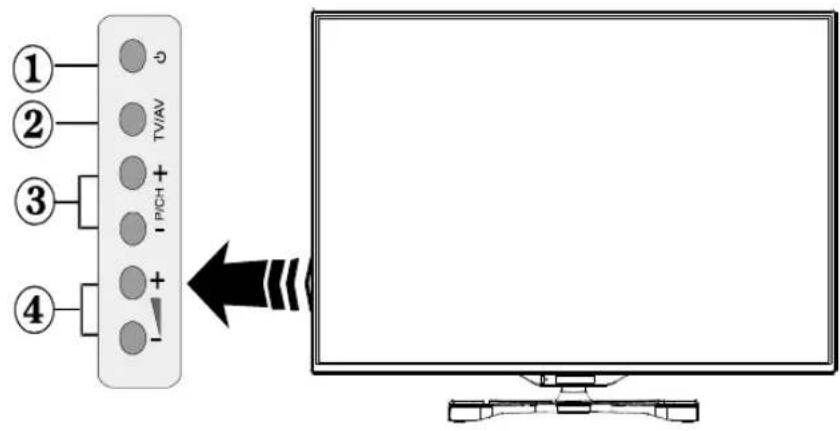

Bedienelemente auf der Rückseite

1. Standby-Taste
2. TV/AV-Taste
3. Tasten Programm aufwärts/abwärts
4. Tasten Lautstärke +/-

Bedienung mit den Tasten auf der Rückseite des TV-Gerätes

Einstellung der Lautstärke

- Drücken Sie die Tasten Lautstärke +/-, um die Lautstärke zu ändern. Auf dem Bildschirm wird eine Lautstärkeskala (Schieberegler) eingeblendet.

Programmauswahl

- Drücken Sie die Tasten Programm aufwärts/abwärts, um den Kanal zu wechseln.

AV-Modus

- Drücken Sie die TV/AV-Taste, bis die Quellen-OSD auf dem Bildschirm angezeigt wird.

Bedienung mit den Tasten der Fernbedienung

• Drücken Sie die Taste Menü auf der Fernbedienung, um den Hauptmenübildschirm aufzurufen. Verwenden Sie die Tasten Auf oder Ab, um eine Menü-Registerkarte zu wählen und drücken Sie OK, um diese aufzurufen. Wählen Sie mit den Tasten Links/Rechts/Auf/Ab eine Option zur Einstellung aus.
• Drücken Sie auf die Taste Zurück/Verlassen oder Menü um ein Menü-Bildschirm zu verlassen.

Eingangsauswahl

Wenn Sie externe Geräte an Ihr TV angeschlossen haben, können Sie dieses auf unterschiedliche Eingabequellen schalten.

- Drücken Sie fortlaufend die Taste Quellenwahl auf Ihrer Fernbedienung um eine andere Quelle zu wählen.

Anschlüsse

Anschluss	Typ	Kabel	Gerät
	Scart-Anschluss (Rückseite)
	VGA Anschluss (Rückseite)
SIDE AV	Seiten-AV Anschluss (Seite)	Audio/Video-Anschlusskabel PC-Audio-Kabel (Seiteneingang)
	HDMI Anschluss (Seite & Rückseite)
SPDIF	SPDIFF Anschluss (Rückseite)
SIDE AV	Seiten-AV Anschluss (Seite)	AV-Anschlusskabel
KOPFHÖRER	Kopfhörer Anschluss (Seite)
	USB Anschluss (Seite)
	CI Anschluss (Seite)

HINWEIS:

Wenn Sie ein Gerät über den seitlichen AV-Eingang anschließen, müssen Sie das mitgelieferten Anschlusskabel nutzen. Siehe dazu die Abbildung oben. Um PC Audio nutzen zu können müssen Sie die PC-Audioverbindungskabel verwenden. Wenn ein externes Gerät über den SCART-Anschluss angeschlossen wird, schaltet das Fernsehen automatisch in den AV-Modus. Wenn Sie gerade DTV-Kanäle (Mpeg4 H.264) empfangen oder im Medienbrowsermodus sind, ist die Ausgabe über die Scart-Buchse nicht verfügbar. Bei Verwendung des Wandmontage-Satzes (optional), empfehlen wir Ihnen, dass Sie vor der Montage an der Wand, alle Ihre Kabel an die Rückseite des Fernsehers anschließen. Sie sollten nur dann das CI-Modul einsetzen oder herausnehmen, wenn das TV-Gerät abgeschaltet ist. Weitere Informationen über die Einstellungen finden Sie in der Bedienungsanleitung des Moduls. Stecken Sie das CI-Modul und die SmartCard in den Steckplatz, der sich im Anschlussfach an der Seite des TV-Gerätes befindet. Das Modul sollte korrekt eingesetzt werden. Sie können nicht vollständig eingesetzt werden, wenn sie falsch herum sind. Versuchen Sie nicht, das CI-Modul mit Gewalt einzustecken, da dies sowohl das Modul als auch den Steckplatz am TV beschädigen kann.

Netzanschluss & Anschluss an Antenne/Kabel/Satellit

WICHTIG:

Das Gerät ist nur für den Betrieb mit 220-240V Wechselspannung bei einer Frequenz von 50Hz ausgelegt. Geben Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Raumtemperatur der Umgebung anzupassen, bevor Sie es einstecken.

Stecken Sie das Netzkabel in eine Netzsteckdose.

Ein-/Ausschalten

Einschalten des TV-Geräts

Schließen Sie das Netzkabel an ein 220-240V AC-Netz mit 50 Hz an. Die Standby-LED leuchtet auf.

Um das TV-Gerät aus dem Standby einzuschalten, Drücken Sie die Taste Ein/Stand-by, Programm +/- oder eine Zifferntaste auf der Fernbedienung oder drücken Sie den Netzschalter auf der Rückseite des TV-Gerätes. Das TV-Gerät schaltet sich ein.

TV-Gerät ausschalten

Drücken Sie die Taste Ein/Stand-by auf der Fernbedienung oder halten Sie den Steuerschalter am TV-Gerät gedrückt, um das TV-Gerät in den Standby-Modus zu schalten. Um das TV-Gerät ganz abzuschalten, ziehen Sie den Netzstecker aus der Steckdose.

Hinweis:

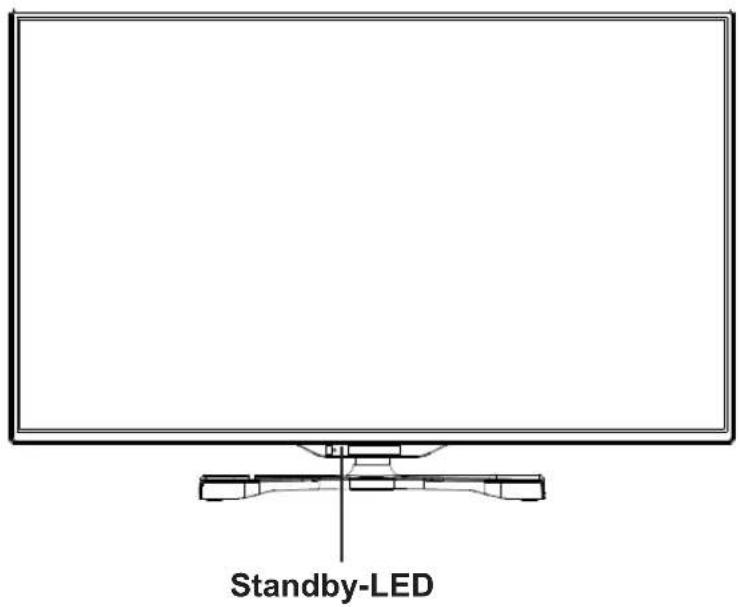

Wenn das TV-Gerät in den Standby-Modus geschaltet wird, kann die LED blinken, um anzuzeigen, dass bestimmte Funktionen wie die Standby-Suche, Download über Antenne oder ein Timer aktiv sind. Die LED kann auch blinken, wenn Sie das TV-Gerät aus dem Standby-Modus einschalten.

Erste Installation

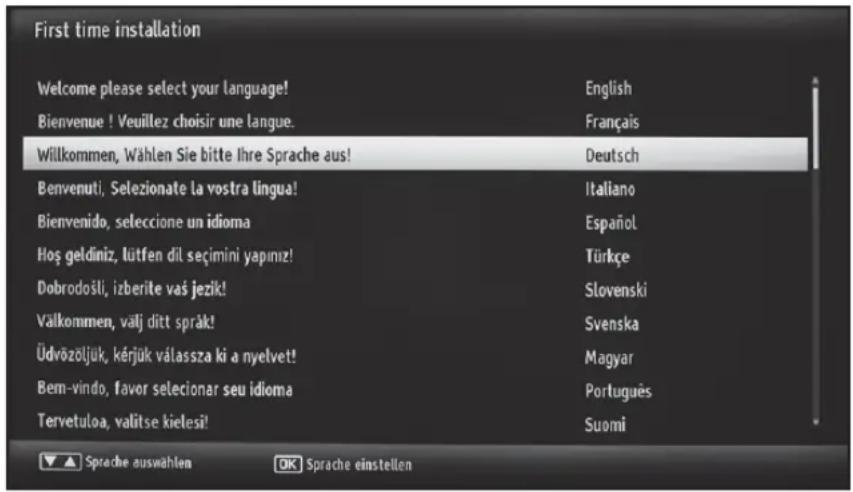

Nach dem ersten Anschalten, erscheint das „Sprachauswahl“-Menü. Es erscheint die Mitteilung “Willkommen. Bitte wählen Sie Ihre Sprache aus!”, die nacheinander in allen Sprachen in alphabetischer Reihenfolge eingeblendet wird.

Markieren Sie dann mit den Tasten Auf oder Ab eine Sprache und drücken Sie dann die Taste OK, um die Sprache auszuwählen, es erscheint der Bildschirm „Erstinstallation“.

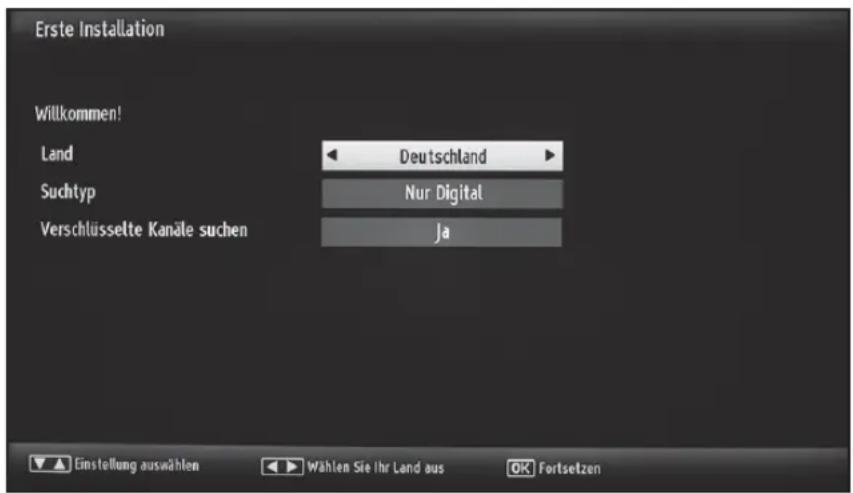

Benutzen Sie die Tasten Rechts oder Links um das gewünschte Land einzustellen und drücken Sie dann die Taste Ab um den Such-Typ (Optional) auszuwählen. Stellen Sie den gewünschten Suchtyp mit Rechts oder Links ein. Die verfügbaren Suchtypen sind Antenne Digital, Kabel Digital, Satellit oder Analog. Wenn Sie verschlüsselte Kanäle ebenfalls durchsuchen möchten, stellen Sie die Option Verschlüsselte Kanäle suchen auf Ein ein.

Der voreingestellte PIN-Code kann sich je nach dem ausgewählten Land ändern. Wenn Sie aufgefordert werden, einen PIN-Code für die Anzeige einer Menü-Option einzugeben, verwenden Sie eine der folgenden Codes: 4725, 0000 oder 1234.

Drücken Sie die Taste OK auf der Fernbedienung, um fortzufahren.

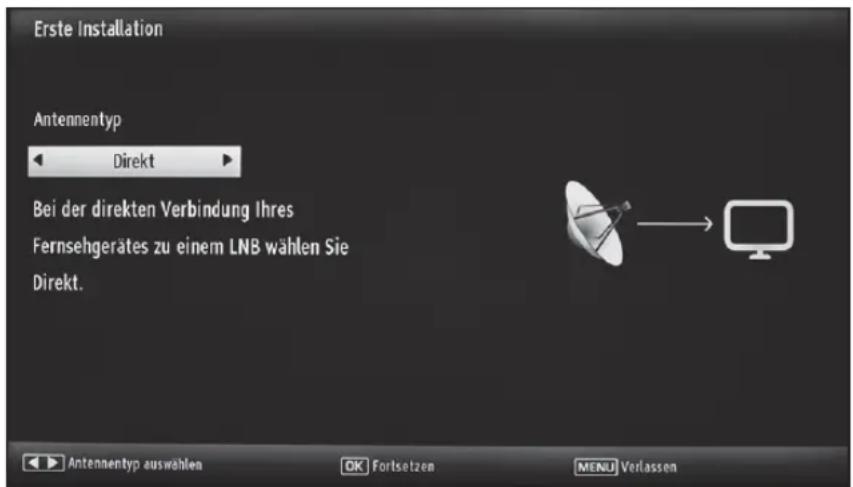

Sie müssen ein Suchtyp auswählen um Sender aus der gewünschten Quelle zu speichern.

Drücken Sie anschließend die OK-Taste und wählen Sie im nächsten Schritt den Betriebsmodus. Zur Wahl stehen: Zuhause, wenn sie den TV überwiegend Zuhause nutzen oder Vorfür-Modus, wenn der TV in einem Ladengeschäft ausgestellt werden soll. Bestätigen Sie Ihre Auswahl mit der OK-Taste.

Anschließend kann die Netzwerk-Konfiguration vorgenommen werden.

Wählen sie entweder Netzwerkkabel, wenn sie ein LAN-Kabel angeschlossen haben, oder WLAN, wenn sie eine Funkverbindung herstellen möchten.

Wenn Sie sich für WLAN entschieden haben wird daraufhin eine Auswahl der empfangenen WLAN-Netze angezeigt. Wählen Sie hier den Namen Ihres WLAN-Netzwerkes aus und geben Sie ggf. Ihr WLAN-Password ein. Weitere Infos finden Sie im Kapitel Konnektivitätfunktionen.

Antenneninstallation

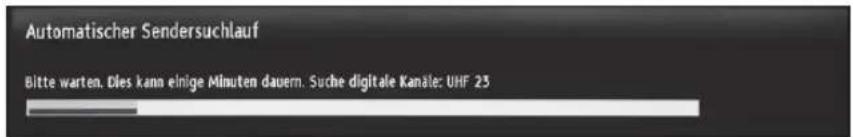

Wenn Sie die Option ANTENNE aus dem Bildschirm Suchtyp auswählen, sucht das Gerät nach digitalen terrestrischen TV-Sendern.

Sie können die Taste Menü drücken, um abzubrechen.

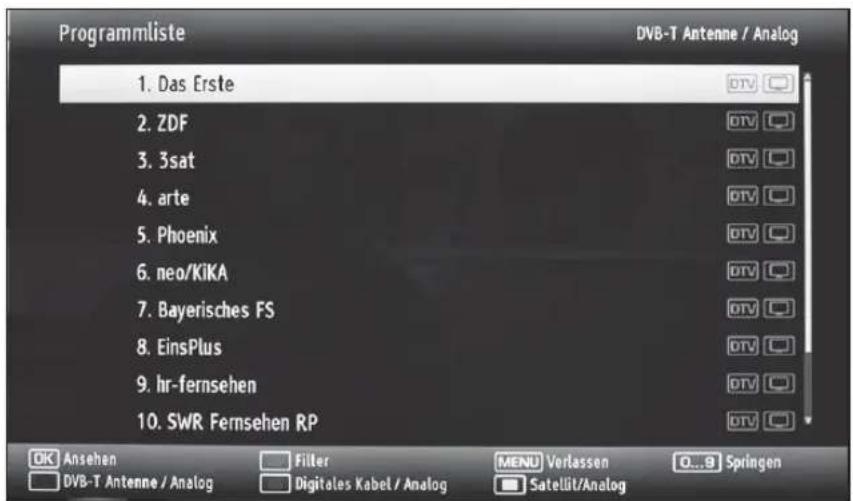

Wenn alle Kanäle gespeichert sind, wird die Kanalliste

auf dem Bildschirm angezeigt. Wenn Sie die Kanäle nach LCN (*) sortieren wollen, wählen

Sie Ja und drücken Sie dann OK.

Drücken Sie die Taste OK, um die Kanalliste zu schließen und fernzusehen.

(*) LCN ist das logische Kanalnummer System, welches verfügbare Sender laut einer erkennbaren Kanal-Sequenz organisiert.

Kabelinstallation

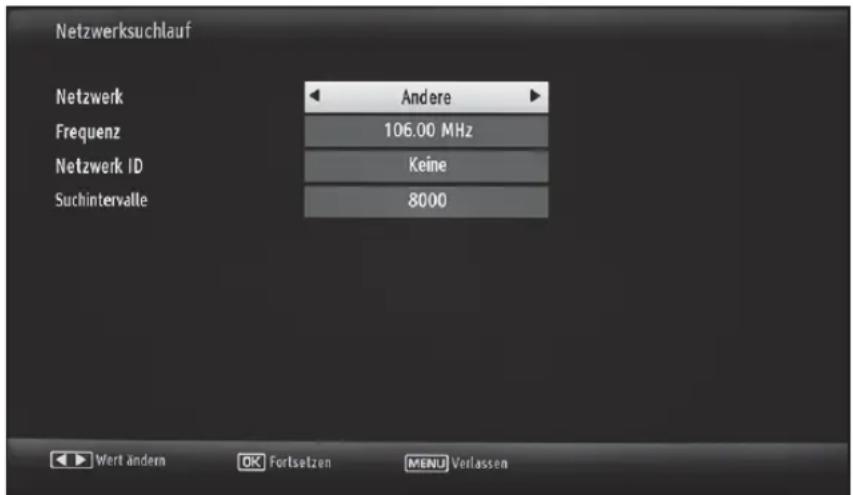

Wenn Sie die KABEL-Option auswählen und die Taste OK auf der Fernbedienung drücken um fortzufahren, wird die folgende Meldung auf dem Bildschirm eingeblendet:

Um fortzufahren, wählen Sie bitte JA und drücken Sie die Taste OK. Um den Vorgang abzubrechen, wählen Sie NEIN und drücken Sie anschließend die Taste OK.

In diesem Bildschirm können Sie die Frequenzbereiche wählen. Zum Markieren der Zeilen verwenden Sie die Tasten Auf oder Ab.

Sie können auch manuell über die Zifferntasten auf der Fernbedienung einen Frequenzbereich eingeben. Stellen Sie die gewünschte Start- und Endfrequenz mit den Ziffernta-sten auf der Fernbedienung ein. Danach können Sie das Suchintervall auf 8000 kHz oder 1000 kHz einstellen. Wenn Sie 1000 kHz wählen, führt das TV-Gerät den Suchvorgang detaillierter durch. Die Dauer der Suche verlängert sich dementsprechend. Wenn Sie fertig sind, drücken Sie OK, um die automatische Suche zu starten. Das Fernsehgerät wird die verfügbaren Sender suchen und speichern.

Satelliten-Installation

Wenn Sie die Option Satellit am Suchtyp-Bildschirm auswählen, können Sie einen Satelliten einstellen und die Kanäle des Satelliten anschauen.

Es stehen drei Antennentypen zur Auswahl. Sie können als Antennentyp mit den Tasten Rechts/Links Direkt, Unicable oder DiSEqC auswählen.

Direkt:

Wählen Sie diesen Antennentyp, wenn Sie einen Einzelreceiver mit Direktanschluss an die Satellitenantenne angeschlossen haben. Nach Auswahl von Direkt wird ein weiterer Menübildschirm angezeigt. Wählen Sie einen verfügbaren Satelliten aus und drücken Sie auf OK, um nach diesem Dienst zu suchen. Anschließend können Sie die Werksprogrammliste laden, indem Sie dien entsprechende Option wählen.

Unicable:

Wählen Sie diesen Antennentyp, wenn Sie mehrere Receiver und ein Unicable-System verwenden. Drücken Sie die Taste OK, um fortzusetzen. Konfigurieren Sie die Einstellungen, indem Sie den Anweisungen am Bildschirm folgen. Drücken Sie OK, um nach dem Dienst zu suchen oder die grüne Taste, um die Werksprogrammliste zu laden.

DiSEqC-Schalter:

Wählen Sie diesen Antennentyp, wenn Sie mehrere Satellitenantennen und einen DiSEqC-Schalter verwenden. Nach Auswahl von DiSEqC wird ein weiterer Menübildschirm angezeigt. Sie können vier DiSEqC-Optionen (sofern verfügbar) einstellen. Drücken Sie die Grüne Taste, um die Werksprogrammliste zu laden oder die Gelbe Taste, um die Programmsuche zu suchen. Um den Vorgang zu sichern und abzuschließen ohne Programme zu suchen oder zu laden, drücken Sie die Taste OK.

Verwendung der Kanalliste

Das TV-Gerät sortiert alle gespeicherten Sender in der Kanalliste. Sie können mit Hilfe der Kanallistenoptionen diese Kanalliste bearbeiten, Favoriten festlegen oder aktive Sender festlegen. Drücken Sie die Taste Menü, um in das Hauptmenü zu gelangen. Wählen Sie die Option Programmliste mit den Tasten Auf oder Ab aus. Drücken Sie OK, um den Menüinhalt anzuzeigen. Drücken Sie die Taste Auf oder Ab und OK, um den Kanal zur Bearbeitung auszuwählen.

Drücken Sie die Tasten Auf oder Ab, um eine Funktion im Kanallisten-Menü auszuwählen. Verwenden Sie die Tasten Programm +/-, um eine Seite nach oben oder unten zu blättern. Drücken Sie die Taste Menü, um abzubrechen.

Kanalliste sortieren

Wählen Sie mit den Tasten Auf und Ab einen Sender und drücken Sie die OK-Taste, um die verschiedenen Optionen aufzurufen. Wählen Sie anschließend Bewegen und geben Sie dann mit dem Ziffernblock den neuen Programmplatz ein, an dem dieser Sender verschoben werden soll.

Weitere Optionen sind:

Ansehen: Gibt den gewählten Sender wieder,

Löschen: Löscht den Sender aus der aktuellen Liste,

Umbenennen: Vergeben Sie einen anderen Sendernamnen,

Sperren/Freigeben: Sperren Sie Sender aus der Liste aus, oder geben Sie diese wieder frei,

Hinzufügen/Entfernen Favoriten: Fügt den ausgewählten Sender zur Favoritenliste (1-4) hinzu.

Medienwiedergabe über USB-Eingang

Über die USB-Eingänge am TV-Gerät können Sie eine USB-Festplatte oder einen USB-Speicherstick an das TV-Gerät anschließen. Mit dieser Funktion können Sie auf einem USB-Laufwerk gespeicherte Dateien wiedergeben.

WICHTIG!

Machen Sie gegebenenfalls Kopien Ihrer Daten, bevor Sie die USB Festplatte an das TV-Gerät anschließen, um mögliche Datenverluste zu vermeiden. Der Hersteller übernimmt keinerlei Haftung für beschädigte Daten oder Dateiverluste.

Unter Umständen sind bestimmte Arten von USB-Geräten (z. B. MP3-Player) oder USB-Festplattenlaufwerke/-Speichersticks mit diesem TV-Gerät nicht kompatibel. Das Fernsehgerät unterstützt FAT32 oder NTFS formatierte Festplatten. Eine Aufnahme ist nur auf einer FAT32 formatierten Festplatte möglich.

Beim Formatieren von USB-Festplatten mit 1 TB (Terabyte) Speicher oder mehr können unter Umständen Probleme auftreten. Stecken Sie das USB-Gerät nicht mehrmals schnell hintereinander an und wieder ab. Dadurch können physische Schäden am TV-Gerät und am USB-Gerät selbst entstehen. Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird.

Sie können USB-Hubs mit den USB-Eingängen Ihres TV-Gerätes benutzen. In einem solchen Fall werden USB-Hubs mit externer Stromversorgung empfohlen. Es wird empfohlen, den USB-Eingang/die USB-Eingänge des TV-Gerätes direkt zu verwenden, wenn Sie eine USB-Festplatte anschließen möchten.

Menü Medienbrowser

Sie können auf einem USB-Gerät gespeicherte Foto-, Musik- und Videodateien wiedergeben, wenn Sie dieses an Ihr TV-Gerät anschließen und den Medienbrowser starten. Schließen Sie ein USB-Gerät an einem der seitlichen USB-Eingänge am TV-Gerät an.

Sie können zwei USB-Geräte an Ihr TV-Gerät anstecken. Wenn beide USB-Geräte Musik, Bilder und Videos enthalten, wird der OSD-Auswahlbildschirm angezeigt. Das erste an das TV-Gerät angeschlossene USB-Gerät wird dabei als USB-Laufwerk 1 bezeichnet. Wählen Sie mit den Tasten Auf oder Ab und OK ein Gerät aus und drücken Sie OK.

Drücken Sie die Taste Menü und wählen Sie mit den Tasten Auf/Ab und OK die Registerkarte Medienbrowser. Alternativ können Sie auch die Multimedia-Taste auf der Fernbedienung drücken. Die Optionen des Medienbrowsers werden angezeigt. Sie können den entsprechenden Inhalt anzeigen, indem Sie eine der Registerkarten Video, Musik oder Bild wählen. Für die Wiedergabefunktionen beachten Sie die Tastenangaben unter dem jeweiligen Bildschirmmenü.

Sie können Ihre Einstellungen für den Medienbrowser mit dem Dialog Einstellungen anpassen.

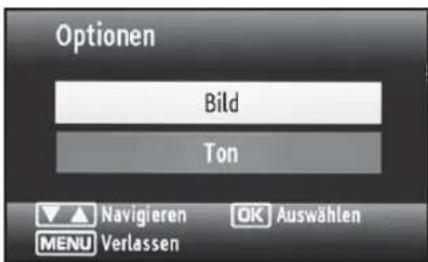

Das Benutzen der Taste Menü im Media-Browser-Modus

Um die Medienbrowser Optionen aufzurufen drücken Sie die Taste Menü.

Durch Benutzen dieses Bildschirms können Sie auf die Bild, Ton und Einstellungen Menü-Optionen zugreifen. Drücken Sie erneut Menü um diesen Bildschirmzu verlassen.

Schnell Menü

Das Schnell Menü ermöglicht es Ihnen auf einige Optionen schnell zuzugreifen. Dieses Menü beinhaltet die Energiesparmodus, Bild-Modus, Equalizer-Einstellungen, Favoriten und Ausschalt-Timer Optionen. Drücken Sie die Taste Schnellmenü auf der Fernbedienung, um das Schnell Menü einzublenden.

Menü-Eigenschaften und -Funktionen
(Eventuell werden nicht alle Funktionen unterstützt)

Inhalt des Bildmenüs
Modus	Je nach Ihren Wünschen können Sie die entsprechende Modus Option einstellen. Der Bildmodus kann auf eine der folgenden Optionen eingestellt werden. Kino, Spiel, Sport, Dynamisch und Natürlich.
Kontrast	Stellt die Kontrastwerte des Bildschirms ein.
Helligkeit	Stellt die Helligkeit des Bildschirms ein.
Schärfe	Stellt die Schärfe der am Bildschirm dargestellten Objekte ein.
Farbe	Stellt die Farbsättigung und damit die Farbe ein.
Energiesparmodus	Stellt den Energiesparmodus ein. Sie können den Energiesparmodus aktivieren, deaktivieren oder den Bildschirm ausschalten. Weiter Informationen finden Sie unter dem Punkt “Umweltinformationen” in dieser Bedienungsanleitung.
Hintergrundbeleuchtung (optional)	Diese Einstellung steuert die Hintergrundbeleuchtung. Sie kann auf Auto, Niedrig, Mittel und Hoch eingestellt werden. Die Option Hintergrundbeleuchtung ist nicht verfügbar, wenn der Energiesparmodus EIN ist. Die Hintergrundbeleuchtung kann nicht aktiviert werden, wenn der VGA- oder Medienbrowser-Modus aktiv ist oder der Bildmodus auf Spiel eingestellt ist.
Rauschunterdrückung	Wenn das Übertragungssignal schwach oder verrauscht ist, können Sie mit der Option Rauschreduktion das Bildrauschen verringern. Die Rauschreduktion kann auf eine von drei Optionen eingestellt werden. Niedrig, Mittel, Hoch oder Aus.
Erweiterte Einstellungen
Dynamischer Kontrast:	Sie können die Kontraststärke verändern, indem Sie die Funktion Dynamischer Kontrast verwenden. Die Funktion Dynamischer Kontrast kann auf eine dieser Optionen eingestellt werden. Niedrig, Mittel, Hoch oder Aus.
Farbtemperatur	Stellt den gewünschten Farbtemperatur ein.
Bildzoom	Stellt den Bildzoom auf Auto,16:9, Untertitel,14:9, 14:9 Zoom, 4:3, oder Kino.
HDMI True Black (Optional)	Wenn Sie ein Gerät über HDMI anschließen können Sie HDMI True Black nutzen. Dies ermöglicht Ihnen eine bessere Schwarzwiedergabe.
Filmmodus	Filme werden mit einer anderen Zahl von Einzelbildern pro Sekunde aufgenommen als normale Fernsehprogramme. Schalten Sie diese Funktion ein, wenn Sie sich Filme ansehen, um die Szenen mit schnellen Bewegungen besser sehen zu können.
Hautton	Stellen Sie die gewünschte Hautton ein.
Farbverschiebung	Hiermit können Sie die Farbverschiebung zu Grün oder Rot korrigieren.
RGB-Gain:	Hiermit können Sie die Farbe kalibrieren.
Zurücksetzen	Setzt die Bildeinstellungen auf die Werksteinstellungen zurück.
Autoposition (im PC-Modus)	Optimiert die Anzeige automatisch. Drücken Sie OK, um die Optimierung durchzuführen.
Bildlage H (im PC-Modus)	Mit dieser Option können Sie das Bild auf die rechte oder linke Seite des Bildschirms verschieben.
Bildlage V (im PC-Modus)	Mit dieser Option können Sie das Bild zum oberen oder unteren Rand des Bildschirms verschieben.
Pixelfrequenz (im PC-Modus)	Die Einstellung Pixelfrequenz korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen wie Tabellen oder Absätzen in kleinen Schriftarten auftreten.
Phasenlage (im PC-Modus)	Abhängig von der Auflösung und Abtastfrequenz, die Sie in das TV-Gerät einspeisen, kann es zu einem schmutzigen oder gestörten Bild auf dem Bildschirm kommen. In diesem Fall können Sie mit dieser Option durch mehrmalige Versuche ein klareres Bild erhalten.
Inhalt Tonmenü
Lautstärke	Stellt die Lautstärke ein.
Equalizer	Die Voreinstellung im Menü Equalizer kann geändert werden auf: Musik, Film, Sprache, Normal, Klassik und Benutzer. Drücken Sie die Taste MENU um zum vorhergehenden Menü zurückzukehren. Die Einstellungen des Menüs können manuell nur dann geändert werden, wenn der Equalizer Modus im als Benutzer eingestellt ist.
Balance	Mit dieser Einstellung wird die Balance zwischen rechtem und linkem Lautsprecher eingestellt.
Kopfhörer	Stellt die Lautstärke für den Kopfhörer ein.
Audiomodus	Sie können zwischen den Modi Mono, Stereo, Dual-I oder Dual-II wählen, jedoch nur, wenn der gewählte Kanal die Optionen unterstützt.
AVL	Die Funktion Automatische Lautstärkebegrenzung (AVL) stellt den Klang so ein, dass beim Umschalten zwischen Kanälen mit unterschiedlicher Lautstärke die Lautstärke gleich bleibt (zum Beispiel ist die Lautstärke von Werbesendungen oft höher als die von anderen Programmen).
Kopfhörer / Lineout:(optional)	Diese Option können Sie nutzen wenn Sie einen externen Verstärker an den Fernseher anschließen, wählen Sie die Option „Lineout“. Wenn Sie Kopfhörer an den Fernseher anschließen wählen Sie die Option „Kopfhörer“.
Dynamischer Bass	Aktiviert oder deaktiviert den Dynamic Bass.
Surround-Sound(optional)	Der Surround-Modus kann auf Ein oder Aus gestellt werden.
Digitaler Ausgang	Stellt den Audiotyp für den Digitalausgang ein.
Inhalt des Einstellungen-Menü
Conditional Access	Hier nehmen Sie Einstellungen für die CA-Module, sofern vorhanden, vor.
Sprache	Legt die Spracheinstellungen fest.
Jugendschutz	Legt die Jugendschutzeinstellungen fest.
Timer	Legt die Timer für gewählte Programme fest.
Aufnahmeeinstellungen	Legt die Menü Aufnahmekonfiguration
Datum/Zeit	Stellt Datum und Zeit ein.Hinweise:Das Gerät bezieht die Datums und Uhrzeiteinstellungen automatisch aus der digitalen Fernsehübertragung. Sie können allerdings Zeit und Datum auch manuell einstellen.
Quellen	Aktiviert oder deaktiviert die gewünschten Quellenoptionen.
Satelliten-einstellungen	Legt die Satelliteneinstellungen fest.
Netzwerk-Einstellungen	Legt die Netzwerk-Einstellungen
Andere Einstellungen: Zeigt weitere Einstellungsoptionen für das TV-Gerät an.
Menü Zeitlimit	Ändert die Anzeigezeit für den Menübildschirm.
Verschlüsselte Kanäle suchen	Wenn diese Einstellung gesetzt ist, werden beim Suchvorgang auch die verschlüsselten Kanäle gesucht. Wird die Funktion manuell auf Aus gesetzt, werden bei der automatischen oder manuellen Suche keine verschlüsselten Kanäle berücksichtigt.
HbbTV	Diese Funktion wird durch Wählen von AUS/AN, aktiviert/deaktiviert.
Blauer Hintergrund	Aktiviert oder deaktiviert den blauen Hintergrund bei schwachem oder fehlendem Signal.
Softwareaktualisierung	Hiermit können Sie aktuelle Softwareupdates für Ihr Fernsehgerät suchen und herunterladen, oder einstellen wann der Fernseher selbstständig nach Updates suchen soll.
Software-Version:	Zeigt die Software-Version.
Hörgeschädigte	Wenn der Programmanbieter spezielle Audiosignale überträgt, können Sie diese Einstellung auf Ein setzen, um solche Signale zu empfangen.
Audio-Beschreibung	Bei der Audio-Beschreibung handelt es sich um eine zusätzliche Audiospur für blinde und sehbehinderte Konsumenten von visuellen Medien wie Filmen und Fernsehen. Sie können diese Funktion nur verwenden, wenn der Sender die zusätzliche Audiospur unterstützt.
TV-Autoabschaltung	Hiermit können Sie die Zeit festlegen nach welcher sich das Gerät automatisch abschaltet sollte der Fernseher nicht genutzt werden. Sie können diese Option auch deaktivieren.
Standby-Suche (optional)	Wenn Sie die Option Standbysuche auf Aus einstellen, ist diese Funktion nicht verfügbar. Um diese zu verwenden, stellen Sie sicher, dass die Option Standbysuche auf Ein gestellt ist. Ist die Standbysuche auf Ein eingestellt, werden verfügbare Sender gesucht, wenn das Gerät im Stand-by Modus ist. Wenn das Gerät neue oder noch nicht vorhandene Sender findet, wird ein Menü eingeblendet, in dem Sie die Änderungen annehmen oder verwerfen können. Die Kanalliste wird aktualisiert und nach diesem Prozess verändert. Bitte aktivieren Sie die Standby-Suche-Einstellung, um Ihren Fernseher die automatische Aktualisierung der Sendefrequenz des Senders, der ausgestrahlten Auflösung und ähnliche Veränderungen zu ermöglichen.
Geschäftsmodus (optional)	Wenn Sie das TV-Gerät in einem Geschäft ausstellen, können Sie diesen Modus aktivieren. Während der Geschäftsmodus aktiviert ist, sind einige Optionen nicht verfügbar.
Power Up-Modus	Diese Einstellung konfiguriert die Auswahl des Einschalt-Modus Immer Ein. Das TV-Gerät schaltet sich immer ein, wenn die Haupt-Ein /Aus-Taste gedrückt wird. Standby Wenn das TV-Gerät in den Standby-Modus versetzt ist, schaltet es sich immer im Standby-Modus ein. Das TV-Gerät schaltet sich mit dem zuletzt gewählten Kanal / gewählter Quelle ein.
Biss-Schlüssel	Biss ist ein Satelliten-Signal Verschlüsselungssystem, das für einige Sendungen verwendet wird. Wenn Sie bei einer Sendung den BISS-Schlüssel eingeben müssen, können Sie die Biss-Schlüssel-Einstellungen im Menü Andere Einstellungen verwenden. Markieren Sie Biss-Schlüssel und drücken Sie die Taste OK um Schlüssel auf der gewünschten Sendung einzugeben.
Installieren und Neueinstellung des Menü-Inhalts
Automatische Kanalsuche (Retune)	Zeigt die Optionen für die automatische Kanalsuche an.Digital Antenne: Sucht und speichert DVB-Sender von der Antenne.Digitalkabel: Sucht und speichert DVB-Sender von der Kabel.Analog: Sucht und speichert analoge Sender.Digital Antenne & Analog: Sucht und speichert digitale und analoge DVB-T Sender (Antenne).Digital Kabel & Analog: Sucht und speichert digitale und analoge DVB-C Sender (Kabel).Satellit: Sucht und speichert digitale und analoge DVB-S2 Sender (Satellit).
Manuelle Kanalsuche	Diese Funktion wird zur direkten Eingabe von Sendern verwendet.
Netzwerk Kanalsuche	Sucht nach den verknüpften Kanälen des Rundfunksystems.
Analoge Feineinstellung	Verwenden Sie diese Einstellung für die Feineinstellung von analogen Kanälen aus. Diese Funktion ist nicht verfügbar, wenn keine analogen Kanäle gespeichert sind.
Erste Installation	Löscht alle gespeicherten Kanäle und Einstellungen, setzt das TV-Gerät auf die Werkseinstellungen zurück und beginnt die Erstinstallation. Für weitere Informationen zu diesem Vorgang können Sie die Anweisungen im Abschnitt Erstinstallation befolgen.

Elektronischer Programmführer (EPG)

Einige, aber nicht alle Kanäle senden Informationen über die laufenden sowie nachfolgenden Sendungen. Drücken Sie die Taste EPG, um das Menü EPG aufzurufen.

Auf/Ab/Links/Rechts: Navigieren EPG.

OK: Anzeigen des Programm.

INFO: Zeigt im Detail Informationen zum ausgewählten Programm.

GRÜN: Schaltet auf EPG-Zeitplan Auflisten.

GELB: Schaltet auf Timeline Zeitplan EPG.

BLAU: Zeigt die Filteroptionen an.

Aufnahme: das Gerät zeichnet das ausgewählte Programm auf. Drücken Sie die Taste nochmals, um die Aufnahme abzubrechen.

WICHTIG:

Um ein Programm aufzunehmen, sollten Sie zuerst eine USB-Festplatte an das TV-Gerät anschließen, wenn dieses ausgeschaltet ist. Schalten Sie dann das TV-Gerät ein, um die Aufnahmefunktion zu aktivieren. Andernfalls ist die Aufnahmefunktion nicht verfügbar.

Hinweis:

Während der Aufnahme ist ein Wechsel auf einen anderen Sender oder eine andere Quelle nicht möglich.

Programmoptionen

Drücken Sie im Menü EPG die Taste OK, um das Menü Ereignisoptionen auszuwählen.

Kanal auswählen

Mit dieser Option können Sie im EPG-Menü zum gewählten Kanal umschalten.

Aufnahmetimer einstellen / löschen

Drücken Sie die Taste OK, nachdem Sie ein Programm im EPG-Menü ausgewählt haben. Der Bildschirm Optionen wird dann angezeigt. Wählen Sie die Option Aufnahme und drücken Sie die Taste OK. Für das ausgewählte Programm ist nun eine Aufnahme programmiert. Um eine programmierte Aufnahme zu löschen, markieren Sie das Programm und drücken Sie die Taste OK. Wählen Sie die Option Aufn.Timer löschen. Die Aufnahme wird gelöscht.

Timer einstellen / löschen

Drücken Sie die Taste OK, nachdem Sie ein Programm im EPG-Menü ausgewählt haben. Der Bildschirm Optionen wird angezeigt. Wählen Sie die Option Timer für Ereignis einstellen und drücken Sie die Taste OK. Sie können einen Timer für zukünftige Programme einstellen. Um einen bereits eingestellte Timer abzubrechen, markieren Sie das Programm und drücken Sie die Taste OK. Wählen Sie dann die Option Timer löschen. Der Timer wird gelöscht.

Hinweis:

Sie können nicht zwei Timer oder Aufnahmen für zwei gleichzeitige Sendungen programmieren.

Aufzeichnen eines Programms

WICHTIG:

Wenn Sie ein neues USB-Festplattenlaufwerk verwenden, sollten Sie dieses zuerst mit der Option Disk formatieren des TV-Gerätes formatieren.

Hinweis:

Um ein Programm aufzunehmen, sollten Sie zuerst eine USB-Festplatte an das TV-Gerät anschließen, wenn dieses ausgeschaltet ist.

Um die Aufnahmefunktion verwenden zu können, müssen Sie eine USB-Festplatte mit dem USB 2.0-Standard und einer Kapazität von mindestens 1 GB an das TV-Gerät anschließen. Unterstützt das angeschlossene Geräte den USB 2.0 Standard nicht, wird eine Fehlermeldung angezeigt.

Hinweis:

Aufgenommene Programme werden auf der angeschlossenen USB-Festplatte gespeichert. Falls gewünscht können Sie diese gespeicherten Aufnahmen auf einen PC kopieren oder sichern. Sie können die Aufnahmen aber nicht auf dem PC bearbeiten oder abspielen. Sie können diese Aufnahmen nur über Ihr TV-Gerät ansehen.

Hinweis:

Bei der Timeshift-Aufnahme können Fehlsynchronisationen von Bild und Ton auftreten.

Die Aufnahme von Radioprogrammen wird nicht unterstützt.

Aufgezeichnete Programme werden in Teile von je 4GB unterteilt.

Wenn die Schreibgeschwindigkeit der angeschlossenen USB-Festplatte nicht ausreicht, funktioniert die Aufnahme u. U. nicht bzw. steht die Timeshift-Funktion nicht zur Verfügung.

Aus diesem Grund empfehlen wir, für die Aufnahme von HD-Programmen stets ein kompatibles USB-Festplattenlaufwerk zu verwenden.

Trennen Sie während der Aufnahme die USB-Festplatte nicht vom Gerät. Dies könnte die USB-Festplatte beschädigen.

Es werden maximal zwei Partitionen unterstützt. Wenn die Festplatte mehr als zwei Partitionen hat, kann es zu Systemabstürzen kommen. Für die PVR-Ready-Funktionen wird die erste Partition der USB-Festplatte verwendet. Sie muss als primäre Partition formatiert werden, damit die PVR-Ready-Funktionen verwendet werden können.

Einige Streampakete werden u. U. auf Grund von Signalproblemen nicht aufgezeichnet, daher kann das Video bei der Wiedergabe an einigen Stellen einfrieren.

Wenn der Teletext aktiviert ist, können die Tasten Aufnahme, Wiedergabe, Pause, Anzeigen (für den Wiedergabelistendialog) nicht verwendet werden.

Wenn eine Aufnahme beginnt und der Teletext eingeschaltet ist, wird der Teletext automatisch abgeschaltet. Ebenso wird bei einer laufenden Aufnahme oder Wiedergabe die Teletextfunktion deaktiviert.

Timeshift-Aufnahme

Drücken Sie die Taste Pause, während Sie eine Sendung ansehen, um in den Timeshift-Modus zu schalten. Im Timeshift-Modus wird das Programm angehalten und gleichzeitig auf dem angeschlossenen USB-Laufwerk gespeichert. Drücken Sie die Taste Wiedergabe, um das Programm vom Zeitpunkt der Unterbrechung an weiter anzusehen. Die Zeitdifferenz zwischen Echtzeit und Timeshift-Programm wird in der Infozeile angezeigt.

Hinweis:

Timeshift kann nicht im Radio-Modus verwendet werden.

Hinweis:

Sie können die Timeshift Rückspulfunktion nicht nutzen solange Sie nicht vorgespult haben.

Sofort-Aufnahme

Drücken Sie die Taste Aufnahme, um die Aufnahme einer Sendung beim Ansehen sofort zu starten. Sie können die Taste Aufnahme auf der Fernbedienung nochmals drücken, um die nächste Sendung im EPG aufzuzeichnen. In diesem Fall zeigt die OSD-Anzeige die zur Aufnahme programmierten Sendungen an. Drücken Sie die Taste Stop, um die Sofortaufnahme zu stoppen.

Hinweis:

Sie können keine Sendungen umschalten oder im Aufnahme-Modus den Medienbrowser ansehen. Während der Aufzeichnung eines Programms oder während Timeshifting, erscheint eine Warnmeldung auf dem Bildschirm, wenn die Geschwindigkeit Ihres USB-Gerätes nicht ausreichend ist.

Aufgenommene Programme ansehen

Benutzen Sie im Hauptmenü die Tasten Auf/Ab, um den Medienbrowser auszuwählen. Markieren Sie im Medienbrowser mit den Tasten Rechts/Links die Option

Aufnahmen und drücken Sie OK, um sie aufzurufen. Die Aufnahmebibliothek wird angezeigt. Wählen Sie mit den Tasten Auf oder Ab eine Aufnahme aus der Liste (sofern Sie schon eine Aufnahme durchgeführt haben). Drücken Sie OK, um die Wiedergabeoptionen zu sehen. Wählen Sie mit den Tasten Auf/Ab oder OK eine Option aus.

Verfügbare Wiedergabeoptionen:

Vom Anfang Wiedergeben: Gibt die Aufnahme vom Beginn weg wieder.

Wiedergabe ab verlassen: Setzt die Aufnahme fort.

Wiedergabe nach Minuten: Wiedergabe beginnt ab der ausgewählten Zeit.

Hinweis:

Während der Wiedergabe ist das Aufrufen des Hauptmenüs nicht möglich.

Drücken Sie die Taste Stop, um eine Wiedergabe anzuhalten und zur Aufnahmebibliothek zurückzukehren.

Langsamer Vorlauf

Wenn Sie beim Ansehen von aufgenommenen Programmen die Taste Pause drücken, ist die Zeitlupenwiedergabe vorwärts möglich. Dazu können Sie die Taste Vorspulen verwenden. Durch wiederholtes Drücken der Taste Vorspulen können Sie die Zeitlupengeschwindigkeit ändern.

Aufnahmebibliothek

Um die Liste der Aufnahmen anzuzeigen, wählen Sie Aufnahmen und drücken Sie OK. Die Aufnahmembibliothek mit den verfügbaren Aufnahmen wird angezeigt. Alle Aufnahmen werden in der Aufnahmembibliothek in einer Liste geführt.

Wiedergabe: setzt die Aufnahme fort.

Rot: Ausgewählte Aufnahme löschen.

Grün: Ausgewählte Aufnahme bearbeiten.

Blau: Reihenfolge der Aufnahmen ändern. Sie können aus einer ganzen Reihe von Sortieroptionen wählen.

OK: Aktiviert das Menü Wiedergabeoptionen.

INFO: Zeigt die erweiterte Kurzbeschreibung im Detail an.

Aufnahmeeinstellungen

Um die Aufnahmeeinstellungen festzulegen, wählen Sie die Option

Aufnahmeeinstellungen im Menü Medienbrowser > Einstellungen.

Festplatte formatieren: Mit dieser Funktion können Sie die angeschlossene Festplatte formatieren. Ihre PIN wird benötigt, um die Funktion Disk Formatieren (Standard-PIN ist 0000) zu verwenden.

WICHTIG:

Beachten Sie, dass beim Formatieren ALLE auf dem USB-Laufwerk gespeicherten Daten verloren gehen und das Laufwerk neu mit FAT32 formatiert wird. Auch bei Störungen des USB-Laufwerks können Sie versuchen, dieses neu zu formatieren. In den meisten Fällen kann dadurch die normale Funktion der USB-Festplatte erreicht werden.

Allerdings gehen dabei ALLE auf der USB-Festplatte gespeicherten Daten verloren.

Hinweis:

Wird die Meldung „USB ist zu langsam“ auf dem Bildschirm angezeigt, wenn Sie eine Aufnahme starten, versuchen Sie, die Aufnahme nochmals zu starten. Wenn Sie dieselbe Fehlermeldung erhalten, kann es sein, dass Ihre USB-Festplatte die Geschwindigkeitsanforderungen nicht erfüllt. Versuchen Sie, eine andere USB-Festplatte anzuschließen.

Konnektivitätfunktionen

Anschluss an ein kabelgebundenes Netzwerk

• Verbinden Sie mit einem Ethernet-Kabel Ihren Fernseher mit dem Router oder Modem.
• Verwenden Sie einen ungenutzten LAN Ausgang am Router oder Modem und verbinden Sie den Router oder Modem mit dem TV-Gerät (wie in der Abbildung unten).

- Für den Zugriff und Abspielen der gemeinsam genutzten Dateien, müssen Sie den Medienbrowser auswählen. Drücken Sie die Taste Menü und wählen Sie mit den Tasten Auf/Ab und OK die Registerkarte Medienbrowser. Drücken Sie die Taste OK, um fortzusetzen. Wählen Sie den gewünschten Dateityp und drücken Sie die Taste OK. Um auf gemeinsam genutzten Netzwerk-Dateien zuzugreifen und diese abzuspielen, müssen Sie immer den Medienbrowser Bildschirm benutzen.

Installation eines Drahtlosnetzwerkes

WICHTIG:

- Um die SSID Ihres Modem's sichtbar zu machen, sollten sie durch die Software Ihres Modem's, Ihre SSID-Einstellungen ändern. Der Fernseher kann mit versteckter SSID keine Verbindung zum Netzwerk herstellen.

- Für schnelleren Dateiaustausch zwischen Geräten sollten Sie eine LAN Verbindung nutzen.

Konfiguration der Netzwerk-Einstellungen

Die Netzwerk-Einstellungen Ihres Fernsehers beinhaltet die Optionen Drahtgebundene und Drahtlose Verbindung.

Konfiguration der kabelgebundenen Geräte-Einstellungen

Wenn Sie den Fernseher über einen Ethernet-Eingang verbunden haben, müssen Sie in der Konfiguration unter Menü > Einstellungen > Netzwerk/Internet-Einstellungen die Empfangsart Netzwerkkabel wählen.

Netzwerktyp

Als Netzwerktyp können Sie Netzwerkkabel oder WLAN auswählen, je nach der aktiven Verbindung zum TV-Gerät. Ist der Fernseher über ein LAN-Kabel angeschlossen, wählen Sie

hier Netzwerkkabel. Ist er über WLAN angeschlossen, wählen Sie hier WLAN.

Verbindungsstatus

Der Verbindungsstatus zeigt an ob das TV-Gerät mit dem Internet verbunden ist.

IP-Adresse

Ist eine aktive Verbindung vorhanden, wird hier die IP-Adresse angezeigt. Wollen Sie die IPAdresseinstellungen konfigurieren, drücken Sie die Taste Grün und wählen Sie Erweiterte Netzwerk-Einstellungen.

Konfig. der kabellosen Netzwerk-Einstellungen im erweiterten Modus

Wählen Sie unter Menü > Einstellungen > Netzwerk/Internet-Einstellungen die Empfangsart WLAN aus, um sich mit einem Drahlosen Netzwerk Router zu verbinden. Daraufhin wird ein Fenster mit allen in Reichweite befindlichen Netzwerken angezeigt. Wählen Sie mit den Tasten Auf/Ab das Netzwerk, mit dem Sie sich verbinden möchten. Handelt es sich um ein verschlüsseltes Drahtlosnetzwerk, müssen Sie im darauffolgenden Schritt die PIN-Nummer des Netzwerkes eingeben. Bei den meisten Routern mit Standardmäßig aktivierter Verschlüsselung befindet sich die PIN-Nummer auf der Rückseite des Gerätes. Andernfalls schlagen Sie in der Bedienungsanleitung Ihres Router nach. Ist die PIN-Nummer korrekt, erscheint auf dem Bildschirm in der unteren linken Ecke der Status Verbunden und die aktuell zugeteilte IP-Adresse, sowie die Feldstärke des Netzwerkes.

Informationen

Konfigurationsstatus: Zeigt den Wi-Fi-Status als Verbunden oder Nicht Verbunden an.

IP-Adresse: Zeigt die aktuell zugewiesene IP-Adresse an.

Netzwerkname: Der Name des verbundenen Netzwerks wird angezeigt.

Löschen von gespeicherten Wifi-Profilen

Gespeicherte Profile können gelöscht werden, wenn Sie im Drahtloser-Gerät-Auswahl OSD sind und die rote Taste drücken.

Verbindung zu Ihrem Handy via WiFi (Optional)

• Wenn Ihr Handy WLAN unterstützt können Sie Ihr Handy über einen Router mit dem Fernseher verbinden um Inhalte vom Handy auf den Fernseher zu streamen. Dazu muss auf Ihrem Handy eine geeignete Sharing Software installiert sein.
• Um mit Ihrem Router Verbindung aufzunehmen, folgen Sie den oben genannten Schritten im Abschnitt Drahtlose Verbindung.
• Verbinden Sie danach Ihr Handy mit dem Router und öffnen Sie die Sharing Software auf Ihrem Handy. Wählen Sie nun die Daten welche Sie mit dem Fernseher teilen wollen.
• Wenn die Verbindung korrekt aufgebaut ist, sollten Sie jetzt über den Medienbrowser Ihres Fernsehers Zugriff auf die freigegebenen Dateien Ihres Handys haben.
• Öffnen Sie nun das Menü „Medienbrowser“. Nun wird die Wiedergabegeräte Auswahl angezeigt. Wählen Sie Ihr Handy aus und drücken Sie OK um fortzufahren.

Hinweis:

Diese Funktion kann bei einigen Mobiltelefonen nicht unterstützt werden.

Konnektivität Fehlerbehebung

Drahtlosnetzwerk nicht verfügbar

Stellen Sie sicher, dass die Firewall-Einstellungen Ihres Netzwerks die drahtlose Verbindung Ihres Fernsehers zulassen. Versuchen Sie, das drahtgebundene Heimnetz zu verwenden, wenn das drahtlose Netzwerk nicht funktioniert. Weitere Informationen hierzu finden Sie unter „Anschluss an ein kabelgebundenes Netzwerk“ Überprüfen Sie das Modem (Router) zuerst. Liegt kein Problem mit dem Router vor, überprüfen Sie die Internetverbindung des Modems.

Verbindung ist langsam

Sollte Ihre Verbindung zu langsam sein suchen Sie im Handbuch Ihres WLAN Routers nach einer Problemlösung.

TechniSmart-Portal

Ihr Fernseher ermöglicht Ihnen Zugriff auf das TechniSmart-Portal. Um dies nutzen zu können benötigen Sie eine aktive Internetverbindung.

Hinweis:

Für hohe Anzeigequalität ist eine Breitband-Internetverbindung erforderlich. Vergewissern Sie sich, dass die Internet-Verbindung korrekt hergestellt ist. Für den ordnungsgemäßen Betrieb des TechniSmart-Portals, müssen Sie bei der Erstinstallation die Daten über das Land und die Sprache korrekt einstellen.

Drücken Sie die Taste Internet um das Internetportal aufzurufen. Dieses wird Ihnen, wie unten dargestellt, angezeigt. Bitte beachten Sie, dass sich je nach Anbieter die Inhalte unterscheiden können.

• Benutzen Sie die Tasten Links/Rechts und Auf/Ab um zwischen den Artikeln im Portal zu navigieren.
• Drücken Sie zur Bestätigung die Taste OK.
• Um zum vorherigen Bildschirm zu gelangen, drücken Sie die Taste Zurück.
• Um das TechniSmart-Portal zu verlassen, drücken sie die Taste Verlassen.

Hinweis:

Mögliche Anwendungsursprüngliche Probleme könnten durch den Inhalt-Service-Anbieter verursacht sein.

HbbTV

Mit Hbb-TV wird die Funktionalität, die Sie bereits vom Videotext kennen, in die Moderne befördert. Durch Drücken der Taste Rot auf der Fernbedienung, werden Ihnen vom aktuellen Sender Zusatzinfos angezeigt.

Derzeit bieten noch nicht alle Sender HbbTV an.

Die Bedienung funktioniert grundsätzlich mit Farbtasten (Rot/Grün/Gelb/Blau). Die dahinterstehenden Funktionen sind abhängig vom Sender, werden aber meist am Bildschirm angezeigt.

Anmerkung:

Sie können dieses Feature unter „andere Einstellungen“ in den Einstellungen einstellen.

Teletext

Vidoetext: Aktiviert bei einmaligem drücken den Teletext. Drücken Sie die Taste erneut wird die analoge Videotext Seite angezeigt. Wenn Sie ein drittes mal drücken wird der Videotext über dem Programm angezeigt.

Zurück: Dient zur Auswahl der Teletext-Indexseite.

Info: Zeigt verborgene Informationen an.

OK: Hält falls gewünscht eine Seite an. Um die Haltefunktion aufzuheben, nochmals diese Taste drücken.

Rechts/Links: Wählt Unterseiten aus (sofern verfügbar), wenn der Teletext aktiv ist.

Programm +/- / Zifferntasten: Zum Auswählen einer Seite drücken.

Hinweis:

Die meisten TV-Sender verwenden die Seitennummer 100 für die Indexseite.

Ihr TV-Gerät unterstützt die Systeme FASTEXT und TOPText. Wenn diese Systeme verfügbar sind, werden die Seiten in Gruppen oder Themen unterteilt. Ist das FASTEXT-System verfügbar, werden die Abschnitte einer Teletextseite farbcodiert und können dann durch Drücken der entsprechenden Farbtaste ausgewählt werden. Drücken Sie eine Farbtaste je nach Wunsch. Wenn eine TOPText-Übertragung vorhanden ist, werden farbige Textteile eingebendet, deren Farbe jeweils einer Farbtaste entsprechen. Durch Drücken der Tasten

Auf/Ab wird die jeweils nächste oder vorhergehende Seite angezeigt.

Softwareaktualisierung

Bei Verfügbarkeit einer neuen Software, besteht die Möglichkeit, diese per USB in Ihr TV-Gerät einzuspielen.

Sie können die Software-Version Ihres Fernsehers ablesen unter:

Menü/Einstellungen/Andere Einstellungen > „Software-Upgrade“

Details zur aktuellen Software-Versionen und wie Sie eine Aktualisierung durchführen können, finden Sie unter www.technisat.de > „Service&Downloads“

Tipps zur Fehlersuche und -behebung

Bild Beharrlichkeit - Ghosting

Beachten Sie, dass bei der Anzeige von stehenden Bildern Geisterbilder auftreten können. Solche Bildstörungen auf LED-TVs verschwinden meist nach einer Weile wieder. Schalten Sie das Gerät für eine Weile ab. Um solche Störungen von vornherein zu vermeiden, sollte Sie keine stehenden Bildmodus lange Zeit anzeigen lassen.

Kein Strom

Sollte Ihr Gerät keinen Strom haben überprüfen Sie ob der Netzstecker richtig mit der Steck-dose verbunden ist.

Schlechte Bildqualität

1. Haben Sie die richtige Farbnorm ausgewählt?
2. Ist Ihr TV oder die Hausantenne zu nahe an nicht geerdeten Audiogeräten oder Neonlichtern, etc. aufgestellt?
3. Berge oder hohe Gebäude können dazu führen, dass Bilder doppelt dargestellt werden oder Geisterbilder entstehen. Manchmal können Sie die Bildqualität verbessern, indem Sie die Antenne anders ausrichten.
4. Überprüfen Sie ob die richtige Frequenz eingegeben ist.
5. Bitte stellen Sie die Kanäle neu ein.
6. Die Bildqualität kann sich verschlechtern, wenn zwei Geräte gleichzeitig an das TV-Gerät angeschlossen werden. Trennen Sie in diesem Fall eines der Zusatzgeräte wieder ab.

Kein Bild

1. Kein Bild bedeutet, dass Ihr TV-Gerät kein Signal empfängt. Haben Sie die richtigen Tasten auf der Fernbedienung betätigt? Versuchen Sie es noch einmal. Stellen Sie auch sicher, dass die richtige Eingangsquelle ausgewählt ist.
2. Ist die Antenne richtig angeschlossen?
3. Sind die Stecker fest mit der Antennenbuchse verbunden?
4. Ist das Antennenkabel beschädigt?
5. Wurden geeignete Stecker verwendet, um die Antenne anzuschließen?
6. Wenn Sie nicht sicher sind, fragen Sie Ihren Händler.

Kein Ton

1. Wurde das TV-Gerät stummgeschaltet? Um den Ton wieder einzuschalten, drücken Sie die Taste Ton Ein/Aus, oder erhöhen Sie die Lautstärke.
2. Nur ein Lautsprecher funktioniert. Ist die Balance auf nur eine Seite gestellt? (Siehe Menü "Ton") Fernbedienung spricht nicht an Das Gerät spricht nicht auf die Fernbedienung an. Die Batterien können leer sein. Sollte das der Fall sein können Sie immer noch die Tasten am Gerät selbst nutzen ^ . ( ^ Ist nur möglich, wenn sie nicht durch die elterliche Kontrolle gesperrt sind.).

Eingangsquellen - können nicht ausgewählt werden

1. Wenn Sie keine Eingabequelle wählen können, haben Sie wahrscheinlich kein Gerät angeschlossen.
2. Wenn Sie ein Gerät angeschlossen haben, überprüfen Sie die AV-Kabel und deren Anschluss.

Aufnahme nicht verfügbar

Um ein Programm aufzunehmen, sollten Sie zuerst eine USB-Festplatte an Ihr TV-Gerät anschliessen, während das TV-Gerät ausgeschaltet ist. Sie sollten dann das TV-Gerät einschalten, um die Aufnahme-Funktion zu aktivieren. Wenn Sie nicht aufzeichnen können, versuchen Sie es, indem Sie das TV-Gerät ausschalten und dann das USB-Gerät wieder einstecken.

USB ist zu langsam

Wird die Meldung „USB ist zu langsam“ auf dem Bildschirm angezeigt, wenn Sie eine Aufnahme starten, versuchen Sie, die Aufnahme nochmals zu starten. Wenn Sie dieselbe Fehlermeldung erhalten, kann es sein, dass Ihre USB-Festplatte die Geschwindigkeitsanforderungen nicht erfüllt. Versuchen Sie, eine andere USB-Festplatte anzuschließen.

Internet-Anschluss nicht verfügbar

Wenn die MAC-Adresse (eine eindeutige Kennnummer) Ihres PCs oder Modems dauerhaft registriert wurde, ist es möglich, dass Ihr Fernsehgerät möglicherweise nicht mit dem Internet Verbindung aufnehmen kann. In einem solchen Fall wird die MAC-Adresse jedes Mal authentifiziert, wenn Sie Verbindung zum Internet aufnehmen. Dies ist eine Vorsichtsmaßnahme gegen unbefugten Zugriff. Da Ihr Fernseher über eine eigene MAC-Adresse verfügt, kann Ihre Internet Service Provider die MAC-Adresse Ihres Fernsehers nicht validieren. Aus diesem Grund kann Ihr Fernseher nicht mit dem Internet Verbindung aufnehmen. Kontaktieren Sie Ihren Internet Service Provider und fordern Sie Informationen darüber, wie Sie ein anderes Gerät, wie zum Beispiel Ihren Fernseher, mit dem Internet verbinden können. Es ist auch möglich, dass die Verbindung nicht zugänglich ist, wegen eines Firewall Problems. Wenn Sie denken, dass dies zu Ihrem Problem führt, kontaktieren Sie Ihren Internet Service Provider.

Anhang A: PC typische Anzeigemodi

In der folgenden Tabelle werden einige der üblichen Video Display-Modi dargestellt. Unter Umständen unterstützt Ihr TV keine verschiedenen Auflösungen.

Ihr Gerät unterstützt bis zu 1920x1200.

Inhalts verzeichnis	Auflöung	Frequenz
1	640x400	70Hz
2	640x350	85Hz
3	640x400	85Hz
4	640x480	60Hz
5	640x480	66Hz
6	640x480	72Hz
7	640x480	75Hz
8	640x480	85Hz
9	800x600	56Hz
10	800x600	60Hz
11	800x600	70Hz
12	800x600	72Hz
13	800x600	75Hz
14	800x600	85Hz
15	832x624	75Hz
16	1024x768	60Hz
17	1024x768	66Hz
18	1024x768	70Hz
19	1024x768	72Hz
20	1024x768	75Hz
21	1024x768	85Hz
22	1152x864	60Hz
23	1152x864	70Hz
24	1152x864	75Hz
25	1152x864	85Hz
26	1152x870	75Hz
27	1280x768	60Hz
28	1360x768	60Hz
29	1280x768	75Hz
30	1280x768	85Hz
31	1280x960	60Hz
32	1280x960	75Hz
33	1280x960	85Hz
34	1280x1024	60Hz
35	1280x1024	75Hz
36	1280x1024	85Hz
37	1400x1050	60Hz
38	1400x1050	75Hz
39	1400x1050	85Hz
40	1440x900	60Hz
41	1440x900	75Hz
42	1600x1200	60Hz
43	1680x1050	60Hz
44	1920x1080	60Hz
45	1920x1200	60Hz

Anhang B: AV- und HDMISignalkompatibilität

Quelle	Unterstützte Signale		Verfügbar
EXT-1(SCART1)	PAL		O
	NTSC 60		O
	RGB 50/60		O
	SECAM		O
Seiten-AV	PAL 50/60		O
	NTSC 60		O
	SECAM		O
HDMI1HDMI2HDMI3	480I	60Hz	O
	480P	60Hz	O
	576I	50Hz	O
	576P	50Hz	O
	720P	50Hz	O
	720P	60Hz	O
	1080I	50Hz	O
	1080I	60Hz	O
	1080P	24Hz25Hz30Hz50Hz60Hz	O

(X: Nicht verfügbar, O : Möglich)

Unter Umständen kann das Eingangssignal nicht korrekt auf dem Bildschirm angezeigt werden. Das Problem kann durch eine Inkompatibilität in den Standards des Quellgeräts verursacht werden (DVD, Settop-Box etc.). Wenn solche Probleme auftreten, wenden Sie sich bitte an Ihren Händler und/oder den Hersteller des Geräts.

Anhang C: Im Medienbrowser unterstützte Dateiformate

Medium	Erweiterung	Format		Hinweise
		Video	Audio
Film	dat, mpg,mpeg	Mpeg1,2	MPEG1/2 Layer 1/2/3, AAC/HEAAC, AC3/EAC3, LPCM/ADPCM	1080P@ 30fps 50Mbit/Sek
	dat, mpg,mpeg	MPEG2 ,H.264, VC1, AVS,MVC	MPEG1/2 Layer 1/2/3, AAC/HEAAC, AC3/EAC3, LPCM/ADPCM	H.264:1080Px2@25fps1080P@ 50fps MVC:1080P@ 24fps Andere:1080P@ 30fps" 50Mbit/Sek
	.vob	MPEG2	MPEG1/2 Layer 1/2/3, AC3,LPCM	1080P@ 30fps 50Mbit/Sek
	.mkv	MPEG1,2,4, XviD,H.264,VC1,WMV3,Motion JPEG	MPEG1/2 Layer 1/2/3, AAC/HEAAC,AC3/EAC3, LPCM	H.264:1080Px2@25fps1080P@ 50fpsAndere:1080P@ 30fps50Mbit/Sek
	.mp4 .mov		MPEG1/2 Layer 3, AAC/HEAAC, AC3/EAC3, LPCM/ADPCM	H.264:1080Px2@25fps1080P@50fps Andere: 1080P@30fps 50Mbit/Sek
	.avi	MPEG1,2,4XvidH.264,VC1,WMV3,Sorenson H.263Motion JPEG	MPEG1/2 Layer 1/2/3, AAC/HEAAC, AC3/EAC3, LPCM/ADPCM, WMA	H.264: 1080Px2@25fps1080P@ 50fps Andere:1080P@ 30fps" 50Mbit/Sek
	.flv	H.264,Sorenson H.263	MPEG1/2 Layer 3, AAC/HEAAC, LPCM/ADPCM	H.264: 1080Px2@25fps1080P@ 50fps Andere:1080P@ 30fps" 50Mbit/Sek
	3gp,3g2	MPEG4, H.264		1920x1080 @ 30P20Mbit/Sek
	asf, wmv	MPEG2,4, XviD, H.264,VC1,WMV3	MPEG1/2 Layer 1/2/3, AAC/HEAAC, AC3/EAC3, LPCM,WMA	1080P@ 30fps 50Mbit/Sek
Musik	.mp3	-	MPEG1 Layer 1/2/3 (MP3)
	.wav		LPCM
	WMA/ASF		WMA, WMA Pro
	.m4a/.aac		AAC, HEAAC
Foto	.jpg .jpeg	Baseline JPEG		MAX WxH =14592x12288Up to 8 MegaByte
	.png	Progressive JPEG
	.bmp	nicht-Interlace
	.png	Interlace
Untertitel	sub	-	-
	srt	-	-

Anhang D: Unterstützte DVI-Auflösungen

Wenn Sie Zusatzgeräte über DVI-Adapterkabel (nicht mitgeliefert) an die Anschlüsse Ihres TV-Geräts anschließen, können Sie sich an die folgenden Auflösungsinformationen halten:

	56Hz	60Hz	66Hz	70Hz	72Hz	75Hz
640x400				☑
640x480		☑	☑		☑	☑
800x600	☑	☑		☑	☑	☑
832x624						☑
1024x768		☑	☑	☑	☑	☑
1152x864		☑		☑		☑
1152x870						☑
1280x768		☑
1360x768		☑				☑
1280x960		☑				☑
1280x1024		☑				☑
1400x1050		☑				☑
1440x900		☑				☑
1600x1200		☑
1680x1050		☑
1920x1080		☑
1920x1200		☑

Technische Daten

TV-Übertragung

Programmspeicherplätze

10.000 Stück

Kanalanzeige

Bildschirmanzeige

RF-Antenneneingang

75 Ohm (nicht geregelt)

Betriebsspannung

220-240V AC, 50 Hz.

Audio

Deutsch + Nicam Stereo

Audioleistung (W _RMS. ) (10% THD)

2 × 6^TechniSmart 32 Pro II, 2 × 8^TechniSmart 40 Pro II

Leistungsaufnahme (W)

65 W (max) ^TechniSmart 32 Pro II

75 W (max) ^TechniSmart 40 Pro II

Panel

16:9

Abmessung / Gewicht

TechniSmart 32 Pro II

BxHxT (mit Standfuß / ohne Standfuß): 728 x 486 x 185 mm / 728 x 428 x 63 mm

Gewicht (mit Standfuß / ohne Standfuß): 7,0 kg / 6,5 kg

TechniSmart 40 Pro II

BxHxT (mit Standfuß / ohne Standfuß): 916 x 582 x 221 mm / 916 x 535 x 62 mm

Gewicht (mit Standfuß / ohne Standfuß): 12,0 kg / 10,5 kg

Informationen zur Entsorgung von Altgeräten und Batterien

Diese Symbole zeigen an, dass das elektrische oder elektronische Gerät am Ende seiner Nutzungsdauer nicht als normaler Haushaltsmüll entsorgt werden dürfen. Wenn Sie dieses Produkt oder Batterien entsorgen wollen, beachten Sie bitte die Sammelsysteme und –einrichtungen für die entsprechende Wiederverwertung.

Hinweis:

Das Zeichen Pb unter dem Batteriensymbol zeigt an, dass diese Batterie Blei enthält.

Products

Battery

Herstellererklärung

Hiermit erklärt TechniSat, dass sich die Geräte TechniSmart 32 Pro II und TechniSmart 40 Pro II in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 1999/5/EG, 2006/95/EC und 2004/108/EC befinden.

Die Konformitätserklärung kann unter folgender Adresse gefunden werden:

http://www.technisat.de/konformitaet/technismartpro.pdf

Weiterhin besitzen die Geräte die CE-Kennzeichnung.

Dieses Gerät darf in den Ländern Deutschland, Österreich, Schweiz, Belgien, Niederlande, Luxemburg und Italien betrieben werden.

Hergestellt unter Lizenz der Dolby Laboratories.

"Dolby" und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

DOLBY. DIGITAL PLUS

„HDMI, das HDMI-Logo und High-Defi nition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen der HDMI Licensing LLC.“

TechniSat Garantie

2 Jahre Garantie bei Produktregistrierung

So sichern Sie sich Ihre Garantie!

Zusätzlich zur gesetzlichen Gewährleistung gewährt TechniSat Ihnen folgende Möglichkeiten einer Garantie / Garantieverlängerung:

2 Jahre Garantie

Registrieren Sie Ihr Produkt bis 4 Wochen nach Kauf online unter www.technisat.de/garantie. Die Garantiezeit (Gerätegarantie) beträgt bei Produktregistrierung 2 Jahre ab Kaufdatum bei Ihrem Fachhändler bzw. Vertriebspartner oder im TechniShop.

Verlängern Sie Ihre Garantiezeit!

3 Jahre Garantie

Sollten Sie im Rahmen der Produktre-gis- trierung (www.technisat.de/garantie) in die Nutzung Ihrer personenbezogenen Daten zu Werbe- und Marketingzwecken der TechniSat Digital GmbH eingewilligt haben, verlängert sich die Garantiezeit (Gerätegarantie) um ein weiteres Jahr und beträgt 3 Jahre ab Kaufdatum.

Alle Informationen finden Sie ausführlich auf den folgenden Seiten.

TechniSat®

Die Deutsche Fernsehmarke

TechniSat Digital GmbH

Garantiebedingungen

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte Ihr TechniSat-Produkt dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an Ihren Fachhändler bzw. Vertriebspartner oder unsere nachfolgend genannte Service-Hotline zu wenden.

Zusätzlich zur gesetzlichen Gewährleistung bieten wir Ihnen eine Garantie auf alle besonders gekennzeichneten TechniSat-Geräte nach Maßgabe der nachfolgenden Bestimmungen, es sei denn, wir haben bestimmte Geräte ausdrücklich aus unserem Garantieversprechen ausgenommen (z.B. B-Ware-Geräte oder Sonderposten). Ihre gesetzlichen Rechte werden hierdurch nicht eingeschränkt.

1. Die Garantiezeit (Gerätegarantie) beträgt bei Produktregistrierung 2 Jahre ab Kaufdatum beim Fachhändler, beim Vertriebspartner oder im TechniShop.
2. Sollten Sie im Rahmen der Produktregistrierung (www.technisat.de/garantie) in die Nutzung Ihrer personenbezogenen Daten zu Werbe- und Marketingzwecken der TechniSat Digital GmbH eingewilligt haben, verlängert sich die Garantiezeit (Gerätegarantie) um ein weiteres Jahr und beträgt 3 Jahre ab Kaufdatum.
3. Die Gerätegarantie gilt auf dem Gebiet der Europäischen Union und der Schweiz.

4. Während der Garantiezeit werden Geräte, die aufgrund von Material- und Fabrikationsfehlern Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang.

5. Die Garantieleistungen umfassen weder Schadensersatz noch Aufwendungen für im Rahmen der Reparatur eintretende Datenverluste (z.B. angelegte Senderlisten oder Aufnahmen auf Festplatten). Wir bitten Sie, vor Einsendung des Gerätes eine Datensicherung vorzunehmen.

6. Garantieansprüche müssen unverzüglich nach Kenntniserlangung vom Defekt innerhalb der Garantiezeit geltend gemacht werden.
7. Die Garantie gilt nur für den Erstkäufer des Gerätes und ist nicht auf Dritte (z.B. durch privaten Weiterverkauf) übertragbar.
8. Zur Geltendmachung der Garantie sind folgende Schritte erforderlich:

(1) Sie haben Ihr Gerät spätestens 4 Wochen nach dem Kauf bei uns auf der Produktregistrierungsseite online zum Erhalt der TechniSat-Garantie registriert. Die Produktregistrierung finden Sie unter www.technisat.de/garantie
(1a) Verlängerungsmöglichkeiten der zweijährigen Gerätegarantie: Sie haben die Gerätegarantie um ein weiteres Jahr durch die Einwilligung zur Nutzung Ihrer personenbezogenen Daten zu Werbezwecken auf der Produktregistrierungsseite verlängert.
(2) Zur Inanspruchnahme der Garantie und Überprüfung des Gerätes wenden Sie sich zunächst an Ihren Fachhändler bzw. Vertriebspartner, bei dem Sie das Gerät erworben haben. Dieser wird die weitere Garantieabwicklung mit TechniSat abstimmen und in die Wege leiten.

TechniSat Digital GmbH

Garantiebedingungen

(3) Für Geräte, die Sie im TechniShop gekauft haben, bitten wir Sie, sich zur Inanspruchnahme der Garantie und zur Klärung des Defekts zunächst an unsere technische Servicehotline unter 03925/92201800 zu wenden.
(4) Falls Ihnen durch die Mitarbeiter unserer Service- Hotline empfohlen wurde, das Gerät an unser TechniSat-Service-Center einzusenden, bitten wir Sie, über den Bereich Rücksendungen unter www.technishop.de, unser dort bereitgestelltes kostenloses Versandticket zu nutzen und Ihr Gerät

• unter Beifügung des Kaufbelegs mit Kaufdatum und Seriennummer
• unter Beifügung allen Zubehörs (z.B. Netz-kabel, Fernbedienung (jedoch ohne z.B. Smartcards und CI-Module, die nicht zum Lieferumfang gehören)),
  • mit genauer Fehlerbeschreibung und
  • in der Originalverpackung,

an die unten genannte Serviceadresse zu senden.

(5) Sollten Sie das Gerät – nach Rücksprache mit unserer Service-Hotline – über Ihren Fachhändler oder Vertriebspartner an uns versenden lassen, wird dieser das defekte Gerät mit einem eigenen Servicebericht und mit dem Kaufbeleg (Kopie der Rechnung oder des Kassenbons) für Sie kostenfrei an die unten genannte Service-Adresse einsenden.

(6) Garantieansprüche sind ausgeschlossen bei Schäden durch:

• missbräuchliche oder unsachgemäße Behandlung,
• Umwelteinflüsse (Feuchtigkeit, Hitze, Überspannung, Staub, etc.),
• Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen,
• Nichtbeachtung der Bedienungsanleitung,
  • Gewaltanwendung (z.B. Schlag, Stoß, Fall),
• Eingriffe, die nicht von der von uns autorisierten Serviceadresse oder von einem TechniSat-Fachhändler vorgenommen wurden,
  • eigenmächtige Reparaturversuche,
• Einsendung in nicht transportsicherer Verpackung.

(7) Im Garantiefall erhalten Sie ein repariertes oder neuwertiges, baugleiches Gerät zurück. Die Rücksendekosten werden von uns getragen.
(8) Vom Garantieumfang nicht (oder zeitlich nicht mehr) erfasste Defekte oder Schäden am Gerät beheben wir gegen Kostenerstattung. Für ein individuelles Angebot wenden Sie sich bitte an unsere Service-Hotline. Die Versandkosten gehen in diesem Fall zu Ihren Lasten.

Service-Bericht für den Garantiefall

Sollte es an Ihrem Gerät trotz hochmoderner Produktion und ständigen Qualitätskontrollen wider Erwarten zu einer Störung kommen, bitten wir Sie, sich zunächst an unsere technische Hotline unter [phone] zu wenden. Sollten wir das Problem auf diesem Weg nicht lösen können, möchten wir Sie bitten, sich an Ihren Fachhändler bzw. Ihren Vertriebspartner zu wenden oder senden Sie das im TechniShop gekaufte Gerät an unser TechniSat Service-Center. Bitte füllen Sie hierzu – in allen Fällen – vorab folgenden Service-Bericht aus.

Service-Bericht

Serien-Nr.:

Artikel-Nr.:

Hinweis

Die Serien- und Artikelnummer befinden sich auf der Kartonrückseite oder direkt auf dem Gerät.

Fehlerbeschreibung

Bitte erläutern Sie möglichst genau den Defekt an Ihrem Gerät

Nachname:

Vorname:

Straße:

PLZ:______Ort:______

Telefon:

optional

Bitte beachten Sie, dass eine Reparatur im Rahmen der Garantie nur zügig und reibungslos erfolgen kann, wenn dieser Service-Bericht vollständig ausgefüllt mit dem Kaufbeleg (Lieferschein, Rechnung, Kassenbon o. ä.) und dem defekten Gerät in der Originalverpackung inklusive allen Zubehörs (z. B. Netzkabel, Fernbedienung) und mit genauer Fehlerbeschreibung eingesandt wird. Sie erhalten den Servicebericht mit einem entsprechenden Vermerk unserer Servicewerkstatt und dem reparierten Gerät wieder zurück.
