Produkttyp	Freistehender Elektroherd
Marke	Smeg
Modell	SR275XDE
Höhe	85 cm
Breite	90 cm
Tiefe	60 cm
Gewicht	ca. 55 kg
Spannungsversorgung	230 V / 50 Hz
Anschlussleistung	ca. 10 kW
Kochfeld	Gas-Kochfeld mit 5 Brennern
Ofenvolumen	72 Liter
Backofenfunktionen	Ober- und Unterhitze, Umluft, Grill
Reinigung des Backofens	Emaillierte Innenflächen, leichte Reinigung
Kochfeldreinigung	Herausnehmbare Brenner und Roste
Sicherheit	Kindersicherung, Überhitzungsschutz
Zubehör enthalten	Backblech, Grillrost
Ersatzteile	Beim Hersteller oder Fachhändler erhältlich
Garantie	2 Jahre
Bedienungsanleitung	Als PDF kostenlos herunterladbar

Häufig gestellte Fragen - SR275XDE SMEG

Wie schließe ich den Herd an?

Der Anschluss darf nur von einem zugelassenen Elektriker durchgeführt werden. Beachten Sie die Angaben zur Spannung und Absicherung in der Bedienungsanleitung.

Welche Gasart wird benötigt?

Der Herd ist für Erdgas (E) oder Flüssiggas (LPG) vorbereitet. Die Düsen müssen ggf. umgestellt werden.

Wie reinige ich das Kochfeld?

Brenner und Roste nach dem Abkühlen abnehmen und mit warmem Spülwasser reinigen. Die emaillierte Fläche mit einem feuchten Tuch abwischen.

Wie aktiviere ich die Kindersicherung?

Die Kindersicherung wird durch gleichzeitiges Drücken zweier Tasten am Bedienfeld aktiviert. Details finden Sie im Kapitel "Sicherheit" der Anleitung.

Warum heizt der Backofen nicht?

Prüfen Sie die Sicherung (FI-Schalter) und ob die Betriebsleuchte leuchtet. Falls nicht, wenden Sie sich an den Kundendienst.

Kann ich die Garantie verlängern?

Ja, über den Hersteller oder autorisierte Händler ist eine Garantieverlängerung gegen Aufpreis möglich.

Wie stelle ich die Uhr ein?

Drücken Sie die Uhrtaste, dann mit den Pfeiltasten die Uhrzeit einstellen. Bestätigen Sie mit der Taste "OK".

Welches Zubehör ist im Lieferumfang?

Im Lieferumfang enthalten sind ein Backblech und ein Grillrost. Weitere Accessoires sind optional erhältlich.

Wie tausche ich die Backofenlampe aus?

Trennen Sie den Herd vom Netz. Entfernen Sie die Glasabdeckung und ersetzen Sie die Lampe durch eine hitzebeständige Halogenlampe (25W, G9).

Wo finde ich die Modellnummer?

Die Modellnummer (SR275XDE) befindet sich auf dem Typenschild an der Rückseite des Geräts oder in der Türinnenseite.

BEDIENUNGSANLEITUNG SR275XDE SMEG

1. SICHERHEITS- UND GEBRAUCHSHINWEISE 89
2. POSITIONIEREN IN DER ARBEITSPLATTE ____ 91
3. STROMANSCHLUB 93
4. GASANSCHLUB 94
5. ANPASSUNG AN DIE VERSCHIEDENEN GASTYPEN 96
6. ABSCHLIESSENDE ARBEITEN 100
7. GEBRAUCH DER KOCHMULDE 102
8. REINIGUNG UND WARTUNG 104

DIESE HINWEISE GELTEN NUR FÜR JENE ANWENDERLÄNDER, DEREN SYMBOLE AUF DER TITELSEITE DIESER GEBRAUCHSANWEISUNG ENTHALTEN SIND.

ANWEISUNGEN FÜR DEN INSTALLATEUR: sind für den qualifizierten Techniker bestimmt, der die Gasanlage kontrollieren, die Installation vornehmen, das Gerät in Betrieb setzen und zum Schluß prüfen muß.

ANWEISUNGEN FÜR DEN BENUTZER: enthalten Gebrauchsempfehlungen die Beschreibung der Bedienungselemente, Hinweise zum richtigen Verhalten, sowie Anweisungen zur Reinigung und Wartung des Gerätes.

1. SICHERHEITS- UND GEBRAUCHSHINWEISE

DIESE GEBRAUCHSANWEISUNG IST EIN FESTER BESTANDTEIL DES GERÄTS UND MUß DESHALB FÜR DIE GANZE LEBENSDAUER DES GERÄTS SORGFÄLTIG UND AN EINEM SICHEREN ORT AUFBEWAHRT WERDEN. WIR EMPFEHLEN, DIE VORLIEGENDE GEBRAUCHSANWEISUNG UND ALLE DARIN ENTHALTENEN HINWEISE VOR DEM ERSTEN GEBRAUCH DES GERÄTS AUFMERKSAM DURCHZULESEN. AUCH DIE MITGELIEFERTE SERIE DÜSEN MUß AUFBEWAHRT WERDEN. DIE INSTALLATION MUß VON QUALIFIZIERTEN FACHLEUTEN UNTER EINHALTUNG DER GELTENDEN NORMEN AUSGEFÜHRT WERDEN. DIESES GERÄT IST FÜR DEN EINSATZ IM PRIVATHAUSHALT VORGESEHEN UND MIT DEN GELTENDEN NORMEN KONFORM. DAS GERÄT♣ HAT FOLGENDE ZWECKBESTIMMUNG: KOCHEN UND ERWÄRMEN VON SPEISEN. JEDER ANDERE GEBRAUCH WIRD ALS UNSACHGEMÄßer GEBRAUCH BETRACHTET. DER HERSTELLER LEHNT JEGLICHE HAFTUNG FÜR UNSACHGEMÄßen GEBRAUCH AB.

KEINE VERPACKUNGEN UNBEWACHT IN DER WOHNUNG HERUMLIEGEN LASSEN. TRENNEN SIE DIE VERSCHIEDENEN MATERIALIEN UND LIEFERN SIE SIE DER NÄCHSTGELEGENEN SAMMELSTELLE ZUR SACHGEMÄSSEN ENTSORGUNG AB.

DER ERDANSCHLUß IST OBLIGATORISCH UND MUß NACH DEN SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN AUSGEFÜHRT SEIN.

DER STECKER AM KABELENDE UND DIE STECKDOSE AN DER WAND MÜSSEN VOM GLEICHEN TYP SEIN UND DEN GELTENDEN VORSCHRIFTEN ENTSPRECHEN. DEN STECKER NIE DURCH ZIEHEN AM KABEL HERAUSZIEHEN.

GLEICH NACH DER INSTALLATION IST EINE KURZE PRÜFUNG DES GERÄTS NACH DEN NACHSTEHENDEN ANWEISUNGEN DURCHZUFÜHREN. FUNKTIONIERT DAS GERÄT NICHT ORDNUNGSGEMÄß, ZIEHEN SIE DEN NETZSTECKER UND RUFEN SIE DEN ZUSTÄNDIGEN KUNDENDIENST. REPARIEREN SIE DAS GERÄT NIE SELBST.

VERSICHERN SIE SICH NACH DEM GEBRAUCH DES GERÄTS IMMER, DAß DIE SCHALTER AUF "NULL" (ABGESTELLT) STEHEN.

DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER SERIENNUMMER UND DER KENNZEICHNUNG IST GUT SICHTBAR UNTER DER ABDECKUNG ANGEBRACHT.

DIESES SCHILD DARF NIE ENTFERNT WERDEN.

BEVOR DAS GERÄT ANGESCHLOSSEN WIRD VERSICHERN SIE SICH, DAß DIESES AUF DEN GASTYP EINGESTELLT IST, AN DEN ES ANGESCHLOSSEN WIRD (SIEHE TYPENSCHILD UNTER DER ABDECKUNG).

AUF DEN GITTERN KEINE PFANNEN MIT UNEBENEM ODER RAUHEM BODEN AUFSETZEN.

KEINE BEHÄLTER ODER GRILLPFANNEN VERWENDEN, DIE ÜBER DEN RAND DER KOCHMULDE VORSTEHEN!

DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE BESTIMMT. ES MUß VERHINDERT WERDEN, DAß DER KOCHMULDE VON UNBEAUFSICHTIGTEN KINDERN ALS SPIELZEUG BENUTZT WIRD.

DIESES GERÄT IST ENTSPRECHEND DER EUROPÄISCHEN RICHTLINIE 2002/96/EG ÜBER ELEKTRO- UND ELEKTRONIKALTGERÄTE (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE) GEKENNZEICHNET.

DIE RICHTLINIE GIBT DEN RAHMEN FÜR EINE EU-WEIT GÜLTIGE RÜCKNAHME UND VERWERTUNG DER ALTGERÄTE VOR.

Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der vorgenannten Anweisungen oder mutwilliger Änderung auch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller jegliche Haftung ab.

2. POSITIONIEREN IN DER ARBEITSPLATTE

Der folgende Arbeitsgang benötigt Mauer- und/oder Schreinerarbeiten und muß deshalb von einem Fachmann aus diesem Bereich durchgeführt werden. Die Installation kann in Konstruktionen aus den verschiedensten Materialien wie Mauer, Metall, Massivholz, mit Kunststoff beschichtetes Holz, installiert werden vorausgesetzt, daß diese hitzebeständig sind (Temp. 90°C).

ZUR MONTAGE DES GERÄTS KEIN SILIKON ODER SONSTIGE ISOLIERUNGEN; SONDERN NUR DIE BEILIEGENDE GUMMIDICHTUNG VERWENDEN.

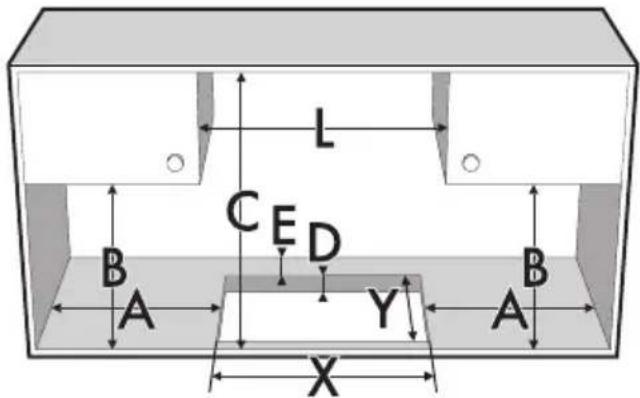

2.1.1 Befestigung im Unterbau

Eine Aussparung mit den in der Abbildung angegebenen Massen in die Arbeitsplatte schneiden, wobei ein Mindestabstand von 50 mm vom hinteren Rand eingehalten werden muß. Dieses Gerät ist als "Type Y" in bezug auf die Brandgefahr klassiert und kann an Wände angesetzt werden, die höher als die Arbeitsplatte sind, vorausgesetzt es wird ein Abstand von 145 mm (siehe Abbildung) eingehalten, um Beschädigungen durch Überhitzung zu vermeiden.

Zwischen den Brennern und einem eventuellen, senkrecht darüber angebrachten Regal muß ein Mindestabstand von 750 mm eingehalten werden.

Anweisungen für den Installateur

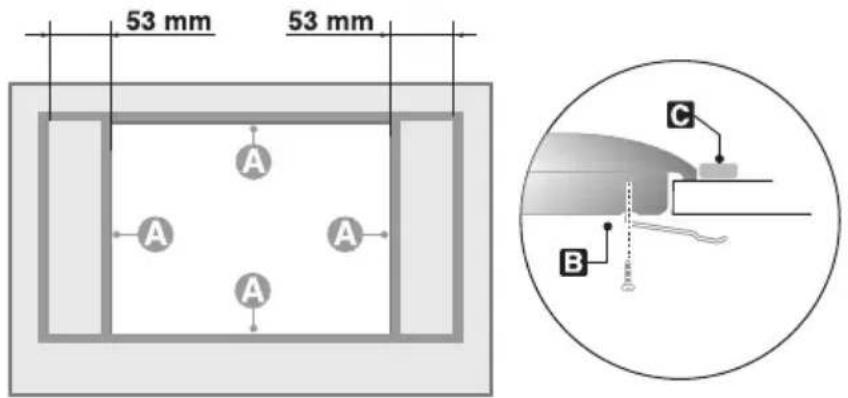

Die mitgelieferte Dichtung sorgfältig am Rand der Aussparung in der Arbeitsplatte einsetzen (siehe nachstehende Abbildungen) und versuchen, sie mit leichtem Fingerdruck auf der ganzen Oberfläche anzudrücken. Halten Sie sich an die auf der Abbildung angegebenen Masse, wobei die Seiten A das Loch berühren müssen. Die Kochmulde mit den mitgelieferten Bügeln B am Unterbau befestigen. Den Rand C der überstehenden Dichtung sorgfältig nachschneiden. Die Masse der nachfolgenden Zeichnung sind vom Loch zur Innenseite der Dichtung gemessen.

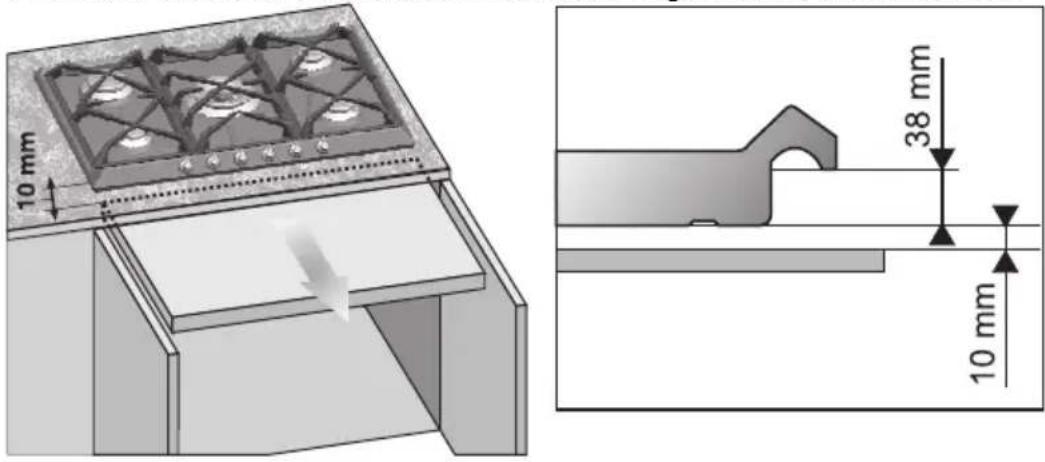

Falls die Kochmulde auf einen leeren Unterschrank installiert wird, ist eine Trennplatte unter der Kochmulde einzubauen. Zwischen der Geräteunterseite und der Plattenoberfläche muß ein Mindestabstand von 10 mm vorhanden und diese Platte leicht herausnehmbar sein, damit das Gerät für eventuelle Instandstellungen leicht erreichbar ist.

Anweisungen für den Installateur

3. STROMANSCHLUß

Versichern Sie sich, daß die Spannung und die Querschnitte der Zuleitung den Angaben auf dem Typenschild unter der Abdeckung des Geräts entsprechen. Dieses Typenschild darf niemals entfernt werden.

Der Stecker am Kabelende und die Steckdose müssen vom gleichen Typ sein und mit den geltenden Vorschriften für Elektroanlagen konform sein. Versichern Sie sich, daß die Zuleitung angemessen geerdet ist.

In der Zuleitung des Geräts ist an einer gut erreichbaren Stelle in Gerätenähe ein allpoliger Trennschalter mit einem Öffnungsabstand der Kontakte von mindestens 3 mm vorzusehen.

Keine Reduzierstecker, Adapter oder Shunts verwenden.

Falls das Zuleitungskabel ausgetauscht wird, muß der Drahtquerschnitt des neuen Kabels mindestens 0.75 mm ^2 (Kabel zu 3 x 0.75) sein, wobei zu beachten ist, daß der gelb-grüne Erdleiter des am Gerät anzuschließenden Kabelendes mindestens 20 mm länger sein muß. Verwenden Sie ausschließlich ein Kabel des Typs H05V2V2-F oder ähnliches, das für Temperaturen bis zu 90°C geeignet ist. Der Austausch muß von einem Fachmann besorgt werden, der den Anschluß nach dem untenstehenden Schema ausführen muß.

$$ \mathbf {L} = \text { braun } $$

$$ \mathbf {N} = \text { blau } $$

$$ = \text { gelb - grün } $$

Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der vorgenannten Anweisungen oder mutwilliger Änderung auch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller jegliche Haftung ab.

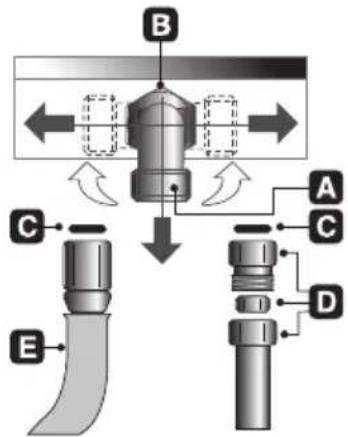

4. GASANSCHLUß

Der Anschluß an die Gasversorgung muß mit einem Kupferrohr oder einem an der Wand befestigten Schlauch gemäß den geltenden Normen erfolgen. Zur Erleichterung des Anschlusses kann der Anschlußstutzen A seitlich ausgerichtet werden. Dazu die Sechskantmutter B lösen, den Anschlußstutzen A in die gewünschte Position drehen und wieder mit der Sechskantmutter B befestigen (die Dichtheit ist durch einen zweikegeligen Messingring gewährleistet). Danach mit einer Seifenlösung und nie mit einer Flamme auf absolute Dichtheit prüfen.

Die Kochmulde ist für Methangas G20 (2H) bei einem Druck von 20 mbar geprüft. Für andere Gasarten siehe Kapitel "5. ANPASSUNG AN DIE VERSCHIEDENEN GASTYPEN". Der Gaseinlaufstutzen hat ein 12 "

Außengewinde nach ISO 7-1.

Anschluß mit Kupferrohr: der Anschluß an die Gasversorgung muß so ausgeführt werden, daß keine Spannungen irgendwelcher Art zum Gerät auftreten können. Der Anschluß kann mit dem Doppelkegeladapter D erfolgen, wobei immer die mitgelieferte Dichtung C eingesetzt werden muß.

Anschluß mit Schlauch: Verwenden Sie ausschließlich Schläuche nach den geltenden Vorschriften, wobei zwischen der Kupplung A und dem Schlauch E die mitgelieferte Dichtung C eingesetzt werden muß.

Anschluß mit Schlauch: Verwenden Sie ausschließlich Schläuche nach den geltenden Vorschriften (der Schlauch muß mit der Aufschrift AGREE AGB/BGV versehen sein), wobei zwischen der Kupplung A und dem Schlauch D ein Adapter C eingesetzt werden muß. Der Adapter C muß am Ende, das an das Gerät angeschlossen wird, ein zylindrisches Innengewinde (ISO 228-1) und am Ende, das am Schlauch angeschlossen wird, ein konisches Außengewinde (ISO 7-1) aufweisen. Zwischen der Kupplung A und dem Adapter C immer die mitgelieferte Dichtung B einsetzen.

Wird ein Stahlschlauch verwendet, darf die Gesamtlänge der Leitung 1.5 m nicht überschreiten. Es ist dabei auch sicherzustellen, daß die Leitungen keine beweglichen Teile berühren oder gequetscht werden können.

Anweisungen für den Installateur

4.1 Anschluß an Flüssiggas

Einen Druckregler verwenden und den Anschluß an die Gasflasche gemäß den geltenden Normen ausführen. Versichern Sie sich, daß der Einlaßdruck den Werten in der Tabelle im Abschnitt "5.2 Nachstellung für Flüssiggas" entspricht.

4.2 Belüftung der Räume

Gemäß den geltenden Normen darf das Gerät nur in dauerbelüfteten Räumen installiert werden. Im Installationsraum des Geräts muß soviel Luft einströmen können, wie für die normale Gasverbrennung und den Luftaustausch des Raumes benötigt wird. Die mit Gittern geschützten Frischluftöffnungen müssen angemessene Größen aufweisen (gemäß den geltenden Normen) und so angebracht werden, daß sie nicht, auch nicht teilweise, verstopft werden können. Der Raum muß gut belüftet sein, um die durch das Kochen entstandene Wärme und Feuchtigkeit zu beseitigen: Es empfiehlt sich, nach einem längeren Einsatz ein Fenster zu öffnen oder die Geschwindigkeit eventueller Ventilatoren zu erhöhen.

4.3 Ablaß der Verbrennungsgase

Der Ablaß der Verbrennungsgase muß durch Abzugshauben, die mit einem gut funktionierenden Kamin mit natürlichem Zug oder erzwungenem Zug verbunden sind, gesichert sein. Ein leistungsfähiges Abzugssystem muß von einem Fachmann unter Einhaltung der Positionen und der von den Normen vorgesehenen Abständen sorgfältig geplant werden. Am Ende der Installationsarbeiten muß der Installateur eine Konformitätserklärung ausstellen.

5. ANPASSUNG AN DIE VERSCHIEDENEN GASTYPEN

Bevor Reinigungs- oder Wartungsarbeiten irgendwelcher Art ausgeführt werden, ist die Stromzufuhr zum Gerät abzustellen.

Die Kochmulde ist für Methangas G20 (2H) mit einem Druck 20 mbar geprüft.

Falls das Gerät mit anderen Gastypen betrieben wird, müssen die Brennerdüsen ausgetauscht, sowie die Hauptluft nachgestellt werden.

Zum Austauschen der Düsen und Nachstellen der Brenner muß die Platte wie im folgenden Abschnitt beschrieben entfernt werden.

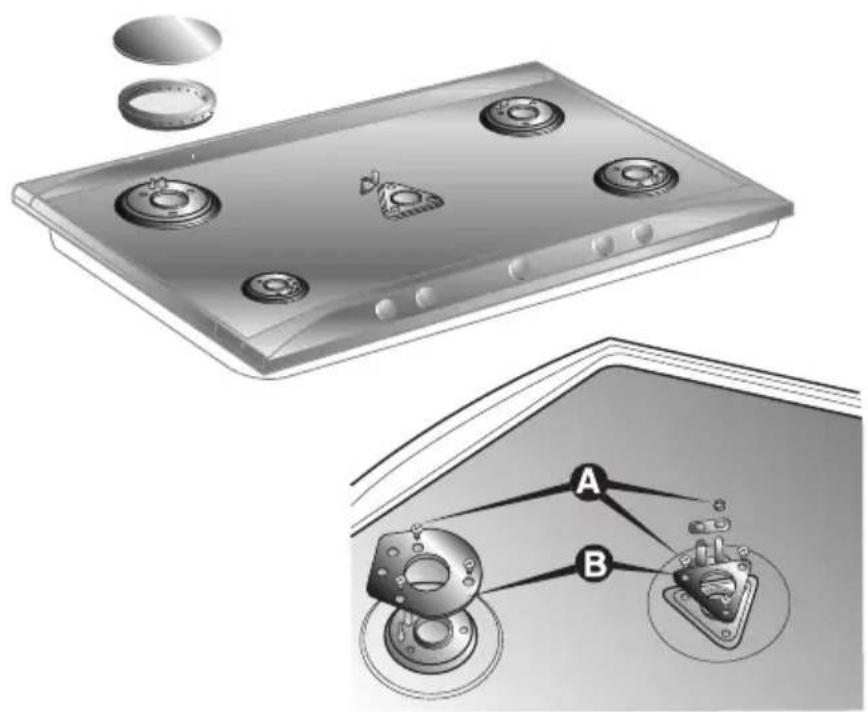

5.1 Ausbau der Platte

1. Alle Schaltergriffe, Gitter, Brennerdeckel, und Brennerkränze entfernen;
2. Die Schrauben und Muttern A zur Befestigung der Brennerhalterungen ausdrehen;
3. Die Plättchen B entfernen;
4. Die Platte herausheben;
5. Die Brennerdüsen laut Tabelle für das entsprechende Gas austauschen;
6. Die Hauptluft wie im Abschnitt "5.2 Nachstellung für Flüssiggas" einstellen.

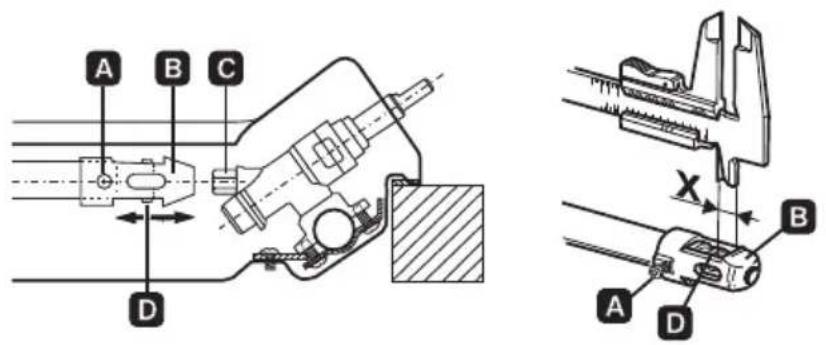

5.2 Nachstellung für Flüssiggas

Die Schraube A lösen und die Halterung B bis an den Anschlag schieben. Mit dem Schlüssel die Düse C entfernen und mit der dem Gastyp entsprechenden Düse ersetzen (siehe Tabelle mit den Gastypen). Das Drehmoment darf beim Einschrauben der Düse 3 Nm nicht überschreiten. Die Halterung B wieder in Ausgangsstellung bringen, so daß die Düse C vollständig abgedeckt ist.

Zur Nachstellung der Luft das Venturirohr D verschieben bis der in der Tabelle des Abschnitts "5.5 Nachstellung der Hauptluft" angegebene Abstand "X" erreicht ist. Den Venturirohr D durch Anziehen der Schraube A blockieren. Nach dem Einstellen wieder mit Siegellack oder gleichwertigem Material versiegeln.

Brenner Nenn-		Heiz-leistung (kW)	Flüssiggas – G30/G31 50 mbar
Düsen-			durchmesser 1/100 mm	Umge-hung mm 1/100	Vermind-Durchsatz (W)	Durchsatz g/h G30	Durchsatz g/h G31
Hilfsbrenner (1)		1.05	42	26	380	76	75
Mittelschneller Brenner (2) 1.65 54 26 380 120 118
Mittlerer Schnellbrenner (3)		2.55	67	33	650	185	182
Großer Schnellbrenner (4)		3.1	73	37	750	225	222
Dreifacher Brennerkranz (5)		3.9	82	59	1700	283	279
Dreifacher Brennerkranz (6)		3.3	76	53	1400	240	236
Doppelter	Innen (7)	1.05	42	26	380	84	82
Brennerkranz	Außen (7)	3.9	82	53	1400	276	271

Brenner Nenn-		Heiz-leistung (kW)	Flüssiggas – G30/G31 28/37 mbar
Düsen-			durchmesser 1/100 mm	Umge-hung mm 1/100		Vermind-Durchsatz (W)	Durchsatz g/h G30	Durchsatz g/h G31
Hilfsbrenner (1)		1.05	48	30	33 (*)	380	76	75
Mittelschneller Brenner (2)		1.65	62	30	33 (*)	380	120	118
Mittlerer Schnellbrenner (3)		2.55	76	37	40 (*)	750	185	182
Großer Schnellbrenner (4)		3.1	85	45		800	225	222
Dreifacher Brennerkranz (5)		3.9	95	65		1700	283	279
Dreifacher Brennerkranz (6)		3.3	87	55	65(*)	1200	240	236
Doppelter	Innen (7)	1.15	48	30	33 (*)	380	84	82
Brennerkranz	Außen (7)	3.8	93	55	65(*)	1200	276	271

(*) Umgehungswert bezogen auf die Geräte ohne Ventil.

5.3 Nachstellung für Methangas G25/20mbar

Zur Einstellung des Geräts auf Methangas G25/20 mbar (2ELL) die Anleitungen aus dem Abschnitt "5.2 Nachstellung für Flüssiggas" befolgen, dabei jedoch auf die Tabellen für Gas G25/20 mbar Bezug nehmen.

Brenner		Nenn-Heiz-leistung (kW)	Methangas – G25 20 mbar
			Düsen-durchmesser1/100 mm	Vermind-Durchsatz(W)
Hilfsbrenner (1)		1.05	82	380
Mittelschneller Brenner (2)		1.65	98	380
Mittlerer Schnellbrenner (3)		2.55	126	650
Großer Schnellbrenner (4)		3.1	140	750
Dreifacher Brennerkranz (5)		3.9	155	1400
Dreifacher Brennerkranz (6)		3.3	145	1200
Doppelter	Innen (7) 1.05 82		380
Brennerkranz	Außen (7)	3.9	155	1200

5.4 Nachstellung für Methangas

Die Kochmulde ist für Methangas G20 (2H) mit einem Druck von 20 mbar geprüft. Soll das Gerät wieder in den Betriebszustand für diesen Gastyp gebracht werden, sind die gleichen, im Abschnitt "5.2 Nachstellung für Flüssiggas" beschriebenen Arbeitsgänge durchzuführen, dabei aber die für das Methangas bestimmten Düsen verwenden und die entsprechende Nachstellung der Hauptluft vornehmen (siehe nachstehende Tabelle und im Abschnitt "5.5 Nachstellung der Hauptluft"). Nach dem Einstellen wieder mit Siegellack oder gleichwertigem Material versiegeln.

Brenner Nenn-		Heiz-leistung (kW)	Methangas – G20 20 mbar
Düsen-durchmesser			1/100 mm	Vermind-Durchsatz (W)
Hilfsbrenner (1) 1.05 73 380
Mittelschneller Brenner (2) 1.65 92 380
Mittlerer Schnellbrenner (3) 2.55 115 650
Großer Schnellbrenner (4) 3.1 126 750
Dreifacher Brennerkranz (5) 3.9 140 1400
Dreifacher Brennerkranz (6) 3.3 130 1200
Doppelter	Innen (7) 1.05 73 380
Brennerkranz	Außen (7) 3.9 140 1200

5.5 Nachstellung der Hauptluft

Bezogen auf den Abstand "X" in mm.

BRENNER		G2020 mbar	G30/G3150 mbar	G2520 mbar	G30/G3128/37 mbar
Hilfsbrenner (1)		1.5	0.5	1.5	1.0
Mittelschneller Brenner (2)		1.5	1.0	1.5	1.5
Mittlerer Schnellbrenner (3)		1.0	1.5	1.0	1.5
Großer Schnellbrenner (4)		1.5	1.0	1.5	10.0
Dreifacher Brennerkranz (5)		2.0	3.0	1.0	3.5
Dreifacher Brennerkranz (6)		1.0	1.5	1.5	2.5
Doppelter	Innen (7)	4.5	3.0	2.0	6.0
Brennerkranz	Außen (7)	3.0	10.0	1.5	10.0

Konsultieren Sie zur Identifikation der Brenner Ihrer Kochmulde die Zeichnungen im Abschnitt "6.3 Anordnung der Brenner auf der Kochmulde"

6. ABSCHLIESSENDE ARBEITEN

Sind die vorstehenden Einstellungen ausgeführt, das Gerät in umgekehrter Reihenfolge der Anweisungen im Abschnitt "5.1 Ausbau der Platte" wieder zusammenbauen.

6.1 Minimumnachstellung für Methangas

Die Bestandteile wieder auf den Brenner positionieren und die Schalter auf die Stifte der Hähnen aufsetzen. Den Brenner anzünden und auf das Minimum stellen. Die Schalter nochmals wegnehmen und die Einstellschrauben im Innern oder auf der Seite der Hahnenstifte (je nach Modell) nachstellen, bis auf dem Minimum eine regelmäßige Flamme entsteht. Den Schalter wieder aufsetzen und die Stabilität der Brennerflamme prüfen (bei schnellem hinundherdrehen des Schaltergriffs vom Minimum zum Maximum darf die Flamme nicht auslöschen).

6.2 Minimumnachstellung für Flüssiggas

Für die Nachstellung des Minimums mit Flüssiggas muß die Schraube im Innern oder auf der Seite der Hahnenstifte (je nach Modell) im Uhrzeigersinn ganz angezogen werden.

Die Durchmesser der Umgehungen für jeden einzelnen Brenner sind in der Tabelle "5.2 Nachstellung für Flüssiggas" angegeben.

Nach der Einstellung für ein anderes als das geprüfte Gas muß die Etikette auf dem Gehäuse des Geräts mit der Etikette für das neue Gas ersetzt werden. Diese Etiketten befinden sich in der Tüte mit den mitgelieferten Düsen.

6.3 Anordnung der Brenner auf der Kochmulde

1 Hilfsbrenner
2 Mittelschneller Brenner
3 Mittlerer Schnellbrenner
4 Großer Schnellbrenner
5-6 Dreifacher Brennerkranz
7 Doppelter Brennerkranz

6.4 Schmieren der Gashähne

Im Laufe der Zeit kann es geschehen, daß die Gashähne schwer drehen und blockieren. Die Hähne innen reinigen und das Schmierfett erneuern. Dieser Arbeitsgang muß durch einen Fachmann ausgeführt werden.

7. GEBRAUCH DER KOCHMULDE

Versichern Sie sich, daß die Brennerkränze, Brennerdeckel und Gitter richtig montiert sind. Das mitgelieferte Gitter C wird für Wok-Pfannen (chinesische Pfannen) verwendet.

Der Einsatz B wird für kleine Gefäße verwendet.

7.1 Anzünden der Brenner mit Sicherheitsvorrichtung

Bei jedem Schaltergriff ist der dazugehörende Brenner angegeben. Das Gerät verfügt über eine elektronische Zündung. Es genügt, den Schaltergriff nach unten zu drücken und gleichzeitig im Gegenuhrzeigersinn auf das Minimum zu drehen, bis die Flamme brennt. Bei den Modellen mit Ventilen den Schaltergriff während ca. 2 Sekunden nach unten gedrückt halten, damit die Sicherheitsvorrichtung aktiviert wird. Es kann vorkommen, daß der Brenner auslöscht, sobald der Schaltergriff losgelassen wird: In diesem Fall den Vorgang wiederholen und den Schaltergriff länger gedrückt halten.

Falls der Brenner von selbst auslöscht, unterbricht bei den Modellen mit Ventil eine Sicherheitsvorrichtung das Ausströmen des Gases nach etwa 20 Sekunden, auch wenn der Hahn offen ist.

7.2 Praktische Hinweise für den Gebrauch der Brenner

Für eine bessere Leistungsfähigkeit der Brenner und minimalen Gasverbrauch verwenden Sie Kochgeschirr mit ebenem und regelmäßigem Boden sowie einen Deckel, mit der Brennergröße angepaßtem Durchmesser (siehe Abschnitt "7.3 Durchmesser des Kochgeschirrs").

Um Verbrennungen oder Beschädigungen an der Arbeitsplatte zu vermeiden, müssen das Kochgeschirr oder die Grillpfannen während des Kochens ganz auf der Kochmulde und mindestens 3-4 cm von den Schaltergriffen entfernt stehen.

7.3 Durchmesser des Kochgeschirrs

BRENNER
∅ min. und max. (in cm)

1	Hilfsbrenner	7-18
2	Mittelschneller Brenner	10-24
3	Mittlerer Schnellbrenner	12-24
4	Großer Schnellbrenner	14-28
5-6	Dreifacher Brennerkranz	22-26
7	Doppelter Brennerkranz	12-34

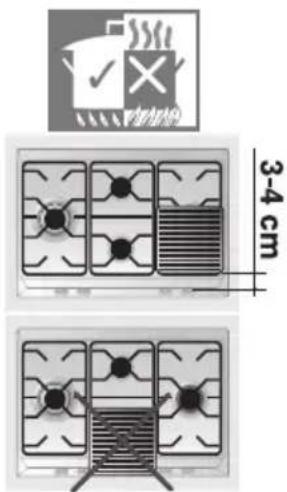

7.4 Gebrauch des Grillaufsatzes

Beim Gebrauch eines Grillaufsatzes sind einige Hinweise zu beachten:

• Der Rand des Grillaufsatzes muss zur Seitenwand einen Abstand von mindestens 160 mm haben.
• Wenn einer der Brenner, die sich in der Nähe der Rückwand aus Holz befinden, ein Brenner mit drei Flammenkränzen ist, muss der Rand des Grillaufsatzes einen Abstand von 160 mm von dieser Wand haben.
• Darauf achten, dass die Flammen der Brenner nicht über den Rand des Grillaufsatzes hinausgehen.
• Die Brenner unter dem Grillaufsatz für 10 Minuten in Großstellung eingeschaltet lassen und dann auf Kleinstellung schalten. Den Grillaufsatz nie länger als 45 Minuten gebrauchen.

8. REINIGUNG UND WARTUNG

DAS GERÄT NICHT MIT EINEM DAMPFSTRAHL REINIGEN.

Bevor Reinigungs- oder Wartungsarbeiten irgendwelcher Art ausgeführt werden, ist die Stromzufuhr zum Gerät abzustellen.

8.1 Reinigung

Damit die Kochmulde lange Zeit schön bleibt, muß sie nach jedem Gebrauch nach dem Abkühlen gereinigt werden.

8.1.1 Normale tägliche Reinigung der Kochmulde

Zur Reinigung und Erhaltung ausschließlich spezifische Produkte verwenden, die nicht kratzen und keine chlorhaltigen Säuren enthalten.

Gebrauchsanweisung: Das Reinigungsmittel auf einen feuchten Lappen geben und die Oberfläche damit reinigen, sorgfältig spülen und mit einem weichen Lappen oder einem Damhirschleder trockenreiben.

8.1.2 Speiseresten oder -flecken

Unter keinen Umständen Metallschwämme oder schneidende Schaber verwenden, damit die Oberfläche nicht beschädigt wird.

Ein normales, nicht kratzendes Reinigungsmittel mit einem weichen Schwamm und eventuell Holz- oder Kunststoffschaber verwenden.

Sorgfältig spülen und mit einem weichen Lappen oder einem Damhirschleder trockenreiben.

8.2 Reinigung der Bestandteile der Kochmulde

Die Gitter, Kappen, Flammentrennkränze und Brenner können zur leichteren Reinigung entfernt werden. Mit heißem Wasser und einem nicht kratzenden Reinigungsmittel reinigen und dabei alle Verkrustungen entfernen. Sie vollständig trocknen lassen.

ACHTUNG: diese Teile nicht im Geschirrspüler reinigen.

Es ist normal, dass sich die Topfträgerroste und Brennerdeckel durch die hohe Temperatur beim Gebrauch des Kochfelds gelblich verfärben. Reinigen Sie diese Teile mit einem sehr feinem Scheuerschwamm. Wischen Sie dann mit einer speziellen Polierpaste nach, um dem Stahl wieder seinen ursprünglichen Glanz zurückzugeben. Beim Kundendienstzentrum in Ihrer Nähe erhalten Sie Produkte für die professionelle Reinigung und Pflege der Elektrohaushaltsgeräte.

8.2.1 Zündkerzen und Sicherheitsvorrichtung

Für eine gute Funktionsweise müssen die Zündkerzen und Sicherheitsvorrichtungen immer sauber sein.

Prüfen Sie sie regelmäßig nach und reinigen Sie sie bei Bedarf mit einem feuchten Lappen.
