Produkttyp	Herd (Kochfeld + Backofen)
Marke	Smeg
Modell	TR90IP
Abmessungen (H x B x T)	85 cm x 90 cm x 60 cm
Gewicht	ca. 70 kg
Stromversorgung	Gas (Kochfeld) / Elektrisch (Backofen)
Kochstellen	5 Gaskochstellen, davon 1 Starkbrenner
Backofen	Umluft, Grill, Ober-/Unterhitze, Timer
Energieeffizienzklasse	A
Reinigung	Emaille-Innenraum, herausnehmbare Backofentür
Sicherheit	Gas-Sicherheitsventil, Kindersicherung
Zubehör	Backblech, Grillrost, Fettpfanne
Garantie	2 Jahre
Ersatzteile	Verfügbar über Smeg-Service

Häufig gestellte Fragen - TR90IP SMEG

Wie schalte ich den Backofen ein?

Drehen Sie den Backofenregler auf die gewünschte Funktion (Umluft, Ober-/Unterhitze, Grill) und stellen Sie die Temperatur mit dem Thermostat ein.

Wie reinige ich die Gaskochstellen?

Entfernen Sie die Roste und Brennerabdeckungen. Reinigen Sie diese mit warmem Seifenwasser. Verwenden Sie keine Scheuermittel.

Warum zündet der Gasbrenner nicht?

Prüfen Sie, ob die Gaszufuhr geöffnet ist und die Zündkerzen sauber sind. Trocknen Sie die Brenner ggf. ab.

Was bedeutet die Kontrollleuchte am Backofen?

Die Kontrollleuchte zeigt an, dass der Backofen heizt. Sie erlischt, wenn die eingestellte Temperatur erreicht ist.

Wie stelle ich die Uhr ein?

Drücken Sie die Taste Uhr und stellen Sie mit dem Drehknopf die aktuelle Uhrzeit ein. Bestätigen Sie mit erneutem Drücken.

Kann ich den Backofen zum Grillen nutzen?

Ja, wählen Sie die Grillfunktion und legen Sie das Grillgut auf den Rost in die oberste Schiene.

Welches Kochgeschirr ist für das Gaskochfeld geeignet?

Verwenden Sie Töpfe und Pfannen mit flachem Boden, die stabil auf den Rosten stehen. Edelstahl oder emailliertes Geschirr ist ideal.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Kindersicherungstaste für 3 Sekunden gedrückt. Ein Signalton bestätigt die Aktivierung.

Was tun, wenn Gasgeruch auftritt?

Schalten Sie sofort die Gaszufuhr ab, öffnen Sie Fenster und Türen. Zünden Sie keine offenen Flammen und rufen Sie den Kundendienst.

Wie finde ich Ersatzteile für meinen Smeg TR90IP?

Besuchen Sie die Smeg-Website oder wenden Sie sich an einen autorisierten Händler. Geben Sie die Modellnummer an.

BEDIENUNGSANLEITUNG TR90IP SMEG

1.1 Allgemeine Sicherheitshinweise 112
1.2 Typenschild 113
1.3 Haftung des Herstellers 113
1.4 Zweck des Gerätes 113
1.5 Entsorgung 113
1.6 Dieses Bedienungshandbuch 114
1.7 Wie man dieses Bedienungshandbuch lesen muss 114

2 Beschreibung 115

2.1 Allgemeine Beschreibung 115
2.2 Kochfeld 116
2.3 Bedienblende 117
2.4 Weitere Teile 118
2.5 Verfügbares Zubehör 118

3 Gebrauch 120

3.1 Hinweise 120
3.2 Erster Gebrauch 121
3.3 Gebrauch der Zubehörteile 122
3.4 Gebrauch des Kochfeldes 124

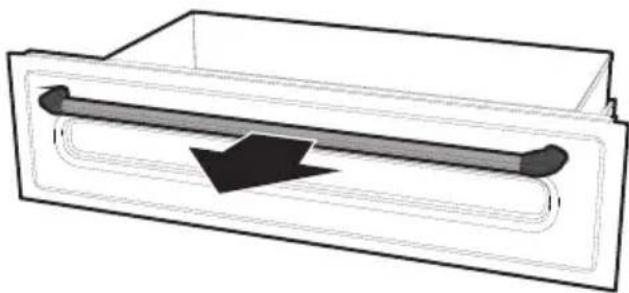

3.5 Gebrauch des Stauraums 129
3.6 Gebrauch des Backofens 130
3.7 Ratschläge zum Garen 131

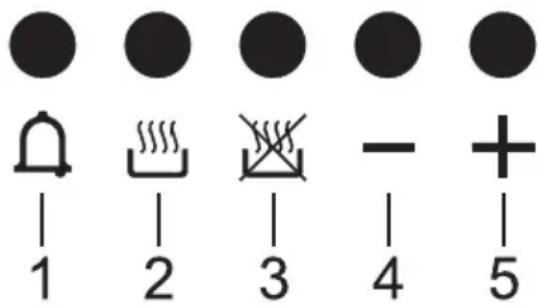

3.8 Programmieruhr 133

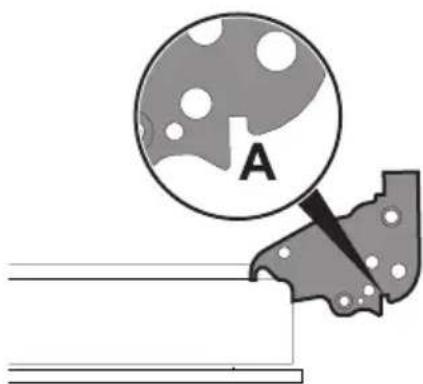

4 Reinigung und Wartung 137

4.1 Hinweise 137
4.2 Reinigung des Gerätes 137

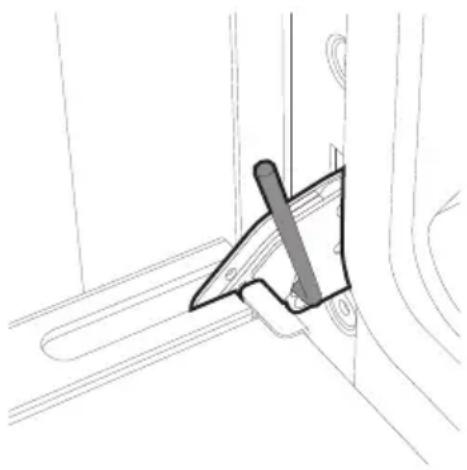

4.3 Ausbau der Backofentür 138
4.4 Reinigung der Türverglasung 139
4.5 Reinigung des Ofeninneren 139
4.6 Außergewöhnliche Wartung 141

5 Installation 142

5.1 Elektrischer Anschluss 142

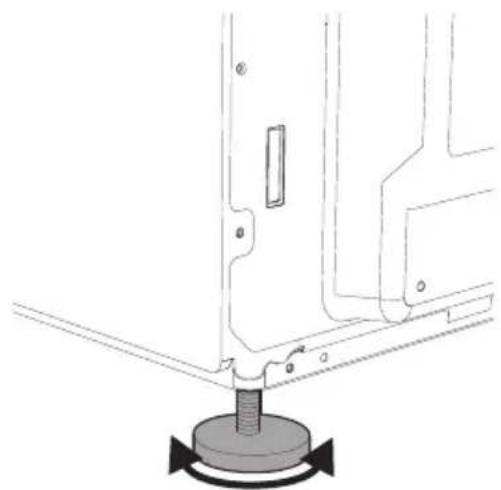

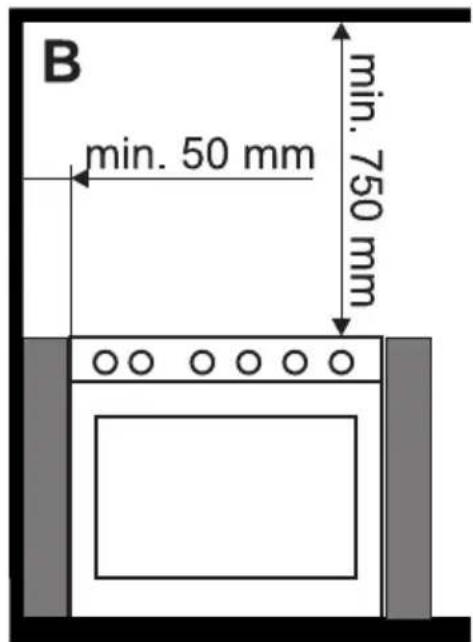

5.2 Positionierung 143

Wir empfehlen Ihnen, dieses Bedienungshandbuch sorgfältig durchzulesen. Hier finden Sie wichtige Hinweise, um die Ästhetik und Funktionalität Ihres Gerätes erhalten zu können.

Weitere Informationen zu den Produkten sind auf der Internetseite www.smeg.com

1 Hinweise

1.1 Allgemeine Sicherheitshinweise

Personenschäden

• Das Gerät und seine zugänglichen Teile erhitzen sich stark während des Gebrauchs.
  • Die Heizelemente während des Betriebs nicht berühren.
• Kinder unter 8 Jahren dürfen sich nicht in der Nähe des Gerätes aufhalten, wenn sie nicht kontinuierlich beobachtet werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Dieses Gerät darf verwendet werden von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen, die keine Erfahrung im Umgang mit Elektrogeräten haben, sofern diese von Erwachsenen, die für ihre Sicherheit verantwortlich sind, angewiesen oder beaufsichtigt werden.
• Während des Betriebs keine Metallgegenstände wie Messer, Gabeln, Löffel oder Deckel auf dem Gerät ablegen.
• Das Gerät nach dem Gebrauch ausschalten.
• Niemals versuchen, eine Flamme oder einen Brand mit Wasser zu löschen. Das Gerät ausschalten und die Flamme mit einem Deckel oder einer Löschdecke abdecken.
  • Die Reinigung und Wartung dürfen nicht durch

unbeaufsichtigte Kinder erfolgen.

• Die Installation und die Wartungseingriffe müssen von qualifiziertem Fachpersonal und unter Berücksichtigung der geltenden Normen vorgenommen werden.
- Keine Veränderungen an diesem Gerät vornehmen.
- Keine spitzen Gegenstände aus Metall (Besteck oder Küchenhelfer) in die Öffnungen einführen.
- Niemals versuchen, das Gerät ohne den Eingriff eines qualifizierten Technikers zu reparieren.
- Ist das Netzkabel beschädigt, muss unverzüglich der technische Kundendienst kontaktiert werden, der dasselbe austauschen wird.
- Den Stauraum (wo vorhanden) nicht öffnen, solange der Backofen eingeschaltet und noch heiß ist.
- Nach der Verwendung des Ofens können die Gegenstände im Inneren des Stauraums sehr heiß sein.

Schäden am Gerät

• Keine scheuernden oder ätzenden Reinigungsmittel für die Reinigung der Teile aus Glas verwenden (z.B. Scheuerpulver, Fleckenentferner oder Metallschwämme).
• Roste und Backbleche müssen in die seitlichen Schienen bis zum Anschlag eingesetzt werden. Die mechanischen Sicherheitssperren vermeiden ein ungewolltes Herausziehen des Rostes und müssen immer nach unten und zur Rückseite des Ofens gerichtet sein.

• Eventuell Kochbesteck aus Holz oder Kunststoff verwenden.

• Es ist verboten, sich auf das Gerät zu setzen.
  • Das Gerät nicht mit einem Dampfstrahl reinigen.

• Öffnungen, Lüftungsschlitze und Wärmeauslasse nicht abdecken.
• Das Gerät während Garvorgängen, bei denen Fette oder Öle freigegeben werden können, nicht unbeaufsichtigt lassen.
• Keine Gegenstände auf den Kochflächen zurücklassen.
• Dieses Gerät darf nicht als Raumheizer benutzt werden.
• Alle übergelaufenen Speisen oder Reste von vorherigen Garvorgängen entfernen.

Für dieses Gerät

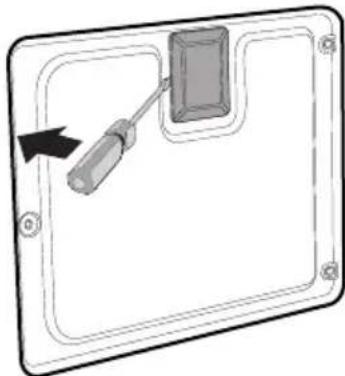

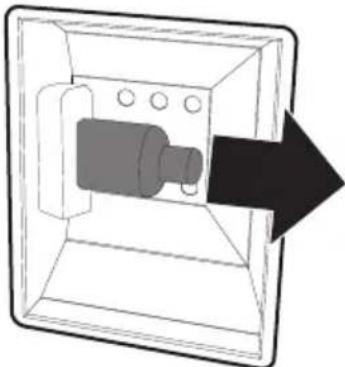

• Vor dem Austausch der Lampe die Stromzufuhr des Gerätes unterbrechen.
- Es muss vermieden werden, sich an die offene Tür anzulehnen oder sich darauf zu setzen.
- Sicherstellen, dass keine Gegenstände in der Tür stecken bleiben.
- Sollten sich Risse oder Sprünge bilden oder sollte die Kochfläche aus Glaskeramik zerbrechen, ist das Gerät sofort auszuschalten. Sofort die Stromzufuhr Sperren und sich an den technischen Kundendienst wenden.
- Personen mit Herzschrittmachern oder ähnlichen Geräten sollten sich vergewissern, dass die Funktionsweise dieser Geräte vom Induktionsfeld nicht beeinträchtigt wird (Frequenzbereich zwischen 20 und 50 Khz).

- Gemäss den Richtlinien zur elektromagnetischen Verträglichkeit gehört das Kochfeld mit elektromagnetischer Induktion der Gruppe 2 und der Klasse B an (EN 55011).

1.2 Typenschild

- Das Typenschild enthält technische Daten sowie die Seriennummer und das Prüfzeichen. Das Typenschild auf keinen Fall entfernen.

1.3 Haftung des Herstellers

Der Hersteller haftet nicht für Personen- und Sachschäden, die auf die folgenden Ursachen zurückzuführen sind:

• die zweckwidrige Verwendung des Gerätes;
• die Nichtbeachtung der Vorschriften dieses Bedienungshandbuches;
- unbefugte Änderungen auch nur einzelner Gerätekomponenten;
• die Verwendung von nicht originalen Ersatzteilen.

1.4 Zweck des Gerätes

• Das Gerät ist zum Garen von Speisen in Privathaushalten bestimmt. Jeder andere Gebrauch wird als zweckwidrig angesehen.
• Das Gerät ist nicht für den Betrieb mit externen Zeitschaltuhren oder mit Fernbedienungssystemen vorgesehen.

1.5 Entsorgung

Dieses Gerät muss getrennt von anderen Abfällen gesammelt werden (Richtlinien 2002/95/EG, 2002/96/EG, 2003/108/EG). Dieses Gerät enthält, gemäß der gültigen europäischen Richtlinien, keine nennenswerte Menge an gesundheits- und umweltschädlichen Stoffen.

Um das Gerät zu entsorgen:

- Die Türen entfernen und die Zubehörteile (Roste und Backbleche) in ihrer jeweiligen Gebrauchsposition lassen. Dadurch wird verhindert, dass sich spielende Kinder in dem Gerät einschließen können.

Elektrische Spannung Stromschlaggefahr

• Die Stromzufuhr unterbrechen.
- Das Netzkabel von der elektrischen Anlage trennen.

- Das Netzkabel abschneiden und es zusammen mit dem Stecker entfernen.

- Das Gerät bei geeigneten Sammelstellen für elektrische und elektronische Abfälle abgeben, oder es beim Kauf eines gleichwertigen Gerätes im Verhältnis eins zu eins an den Händler zurückgeben.

Die Verpackung unserer Produkte ist aus recyclingfähigem und umweltfreundlichem Material gefertigt.

• Die Verpackungsmaterialien bei geeigneten Sammelstellen abgeben.

Verpackungen aus Plastik Erstickungsgefahr

• Die Verpackung oder Teile davon nicht unbeaufsichtigt lassen.
- Vermeiden, dass Kinder mit den Plastikbeuteln der Verpackung spielen.

1.6 Dieses Bedienungshandbuch

Das vorliegende Bedienungshandbuch ist ein fester Bestandteil des Gerätes und ist deshalb für die ganze Lebensdauer des Gerätes sorgfältig und in Reichweite aufzubewahren.

Dieses Bedienungshandbuch vor der Benutzung des Gerätes sorgfältig durchlesen.

1.7 Wie man dieses

Bedienungshandbuch lesen muss

In diesem Bedienungshandbuch werden die folgenden Konventionen verwendet:

Hinweise

Allgemeine Informationen über dieses Bedienungshandbuch, die Sicherheit und die Entsorgung.

Beschreibung

Beschreibung des Gerätes und der Zubehörteile.

Gebrauch

Informationen über den Gebrauch des Gerätes und der Zubehörteile, Ratschläge zum Garen.

Reinigung und Wartung

Anweisungen zur richtigen Reinigung und Wartung des Gerätes.

Installation

Informationen für den qualifizierten Techniker: Installation, Inbetriebsetzung und Abnahmeprüfung.

Sicherheitshinweise

Information

Empfehlung

1. Reihenfolge von

Bedienungsanweisungen.

- Einzelne Bedienungsanweisung.

2 Beschreibung

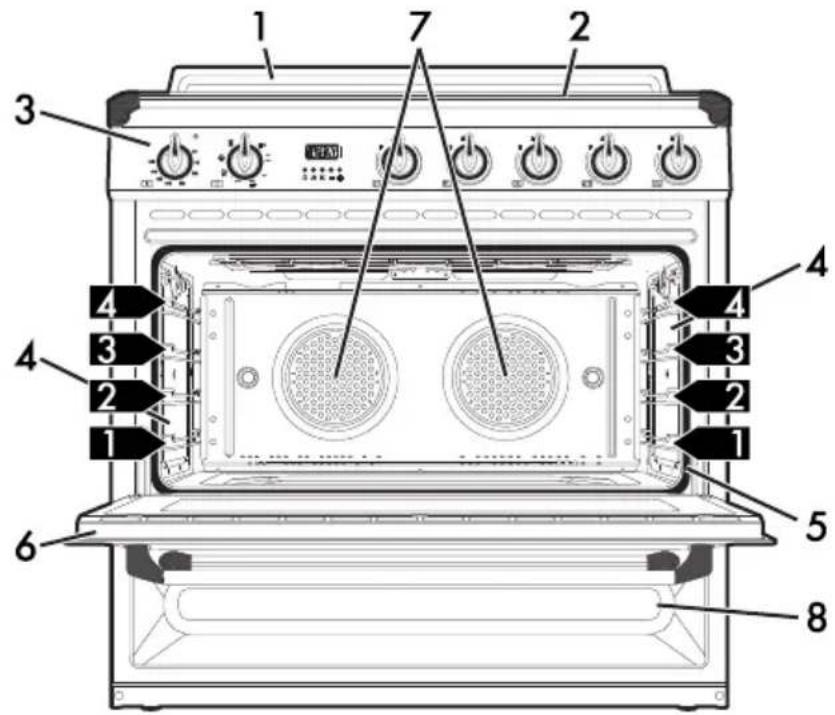

2.1 Allgemeine Beschreibung

1 Aufsatz
2 Kochfeld
3 Bedienblende
4 Lampe
5 Dichtung

6 Tür
7 Kühlgebläse
8 Stauraum

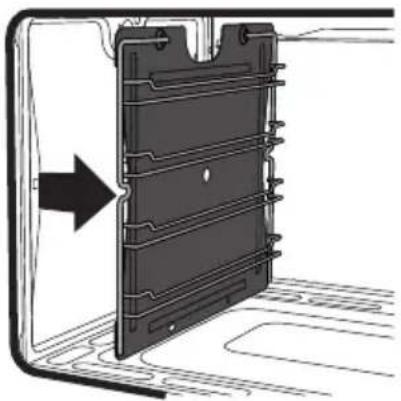

1,2,3... Schiene der Halterahmen für Roste/Backbleche

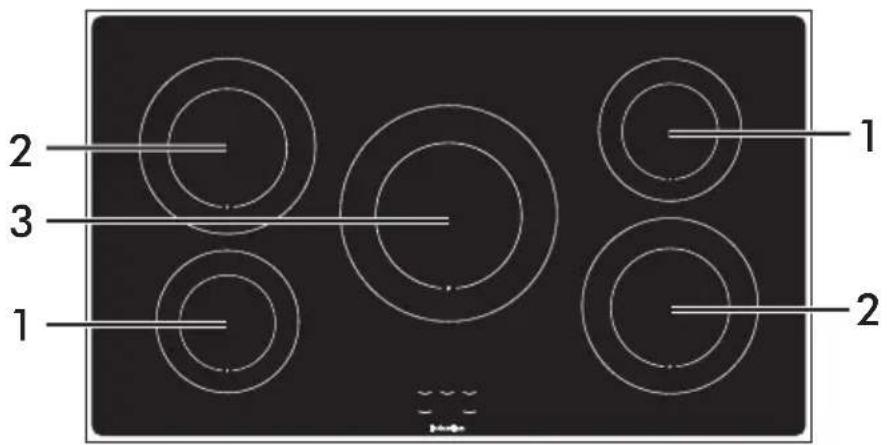

2.2 Kochfeld

Zone	Außendurchmesser (mm)	Max. Leistungsaufnahme (W)*	Leistungsaufnahme bei der Booster-Funktion (W)*
1 180 1	300 1400
2 210 2	300 3000
3 270 2	300 3000

* die Leistungen sind nur richtweise angegeben und können je nach verwendetem Kochgefäß variieren oder durch die ausgewählten Einstellungen abgeändert werden.

Vorteile des Induktionskochens

Das Kochfeld ist mit einem Induktionsgenerator ausgestattet. Jeder Generator unter der Kochfläche aus Glaskeramik erzeugt ein elektromagnetisches Wechselfeld, das Hitze direkt im Boden des Topfs erzeugt. In der Induktionskochzone wird die Wärme nicht mehr übertragen, sondern direkt von den Induktionsströmen im Innern des Kochgefäßes erzeugt.

• Energieeinsparung im Vergleich zum traditionellen elektrischen Garvorgang dank der direkten Energieübertragung auf den Topf (es ist besonderes Kochgeschirr aus speziellem, magnetisierbarem Material erforderlich).
• Mehr Sicherheit, da die Energie nur auf das Kochgefäß übertragen wird, das auf dem Kochfeld steht.
  • Hohe Energieausbeute bei der Übertragung von der Induktionskochzone auf den Topfboden.
• Schnelle Erwärmung.
• Geringere Verbrennungsgefahr, da die Kochfläche nur am Topfboden erwärmt wird; übergekochte Speisen brennen nicht an.

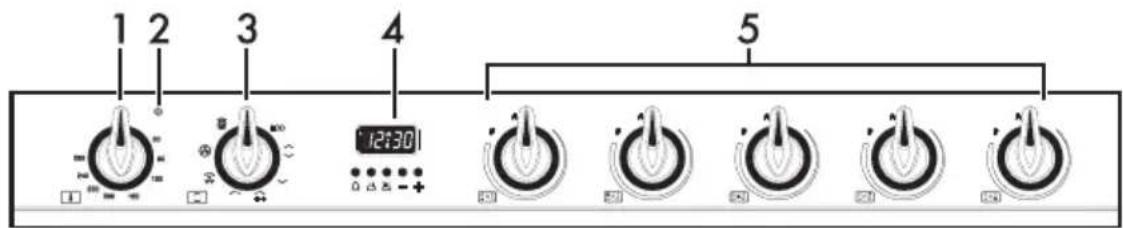

2.3 Bedienblende

Temperaturknebel (1)

Dieser Drehknebel ermöglicht die Auswahl der Gartemperatur.

Den Drehknebel im Uhrzeigersinn auf den gewünschten Wert zwischen dem Minimum und dem Maximum drehen.

Kontrolllampe (2)

Das Aufleuchten dieser Kontrolllampe zeigt an, dass der Ofen sich in der Vorheizphase befindet. Sobald die gewünschte Temperatur erreicht ist, schaltet sich die Kontrolllampe aus. Das regelmäßige Blinklicht bedeutet, dass die eingestellte Temperatur im Inneren des Backofens konstant gehalten wird.

Funktionsknebel (3)

Die verschiedenen Funktionen des Backofens sind den unterschiedlichen Garungen angepasst. Nach Wahl der gewünschten Funktion die Gartemperatur mit dem Temperaturknebel einstellen.

Programmieruhr (4)

Zur Anzeige der aktuellen Uhrzeit, zur Einstellung von programmierten Garvorgängen und Einstellung des Minutenzählers.

Bedienknebel der Kochzone (5)

Mit diesen Drehknebeln kann man alle Kochzonen des Induktionskochfeldes bedienen.

Die Drehknebel im Uhrzeigersinn drehen, um die Betriebsleistung der Platte im Bereich von der Mindestleistung 1 bis zur Höchstleistung 9 einzustellen.

Die Arbeitsleistung wird von dem Display auf dem Kochfeld angezeigt.

2.4 Weitere Teile

Schienen zur Positionierung

Das Gerät verfügt über Schienen zur Positionierung von Backblechen und Rosten auf unterschiedlicher Höhe. Die Einsatzstufen sind von unten nach oben ausgerichtet (siehe 2.1 Allgemeine Beschreibung).

Kühlgebläse

Das Kühlgebläse kühlt die Öfen ab und setzt sich während des Garvorgangs in Gang.

Der Kühlgebläsebetrieb erzeugt einen normalen Luftstrom, der über der Tür austritt und über einen kurzen Zeitraum auch nach dem Ausschalten des Gerätes andauern kann.

Backofenbeleuchtung

Die Innenbeleuchtung der Öfen schaltet sich automatisch ein, wenn eine beliebige Funktion ausgewählt wird.

2.5 Verfügbares Zubehör

Bei einigen Modellen sind nicht alle Zubehörteile im Lieferumfang enthalten.

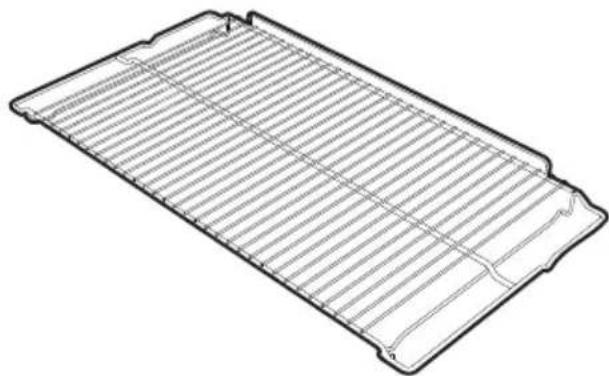

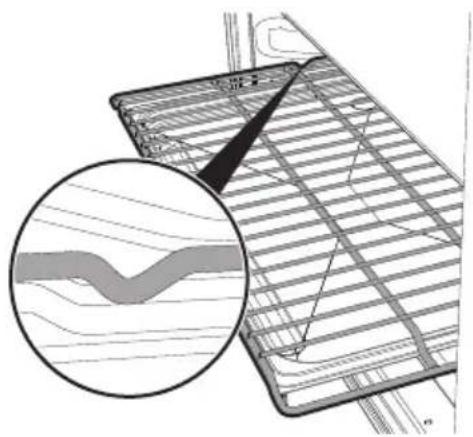

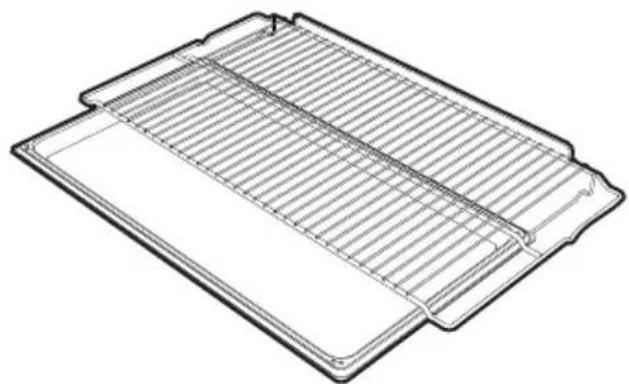

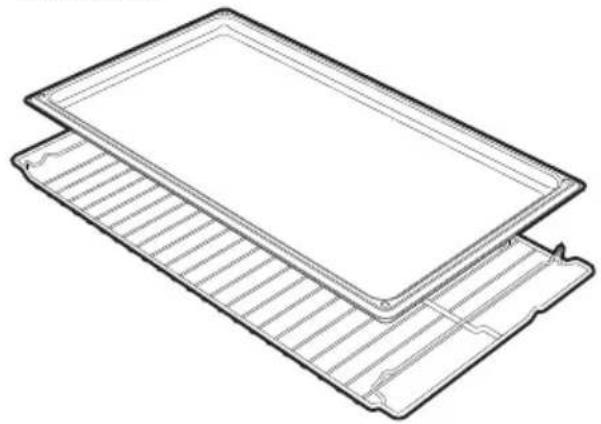

Rost

Zur Ablage von Kochgefäßen mit den zu garenden Speisen.

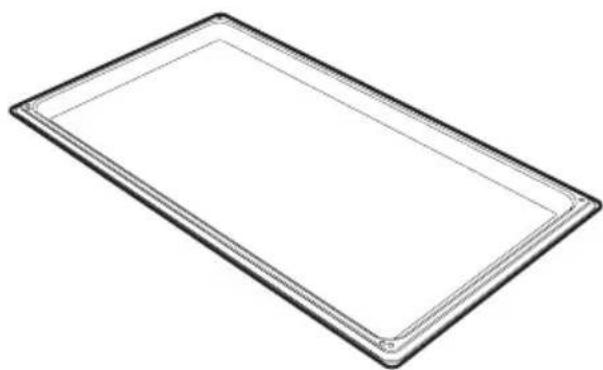

Backblech

Zum Auffangen des Fetts von Speisen, die sich auf dem darüber liegenden Rost befinden.

Beschreibung

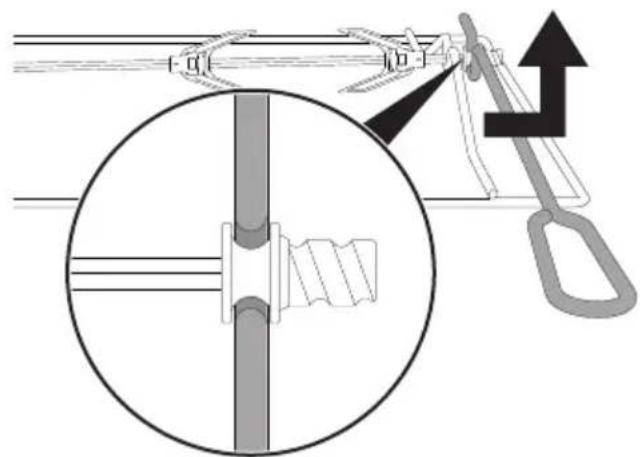

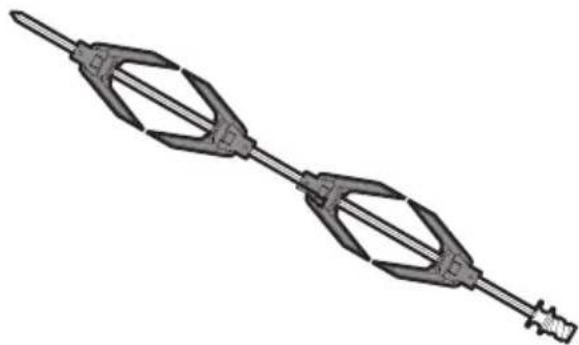

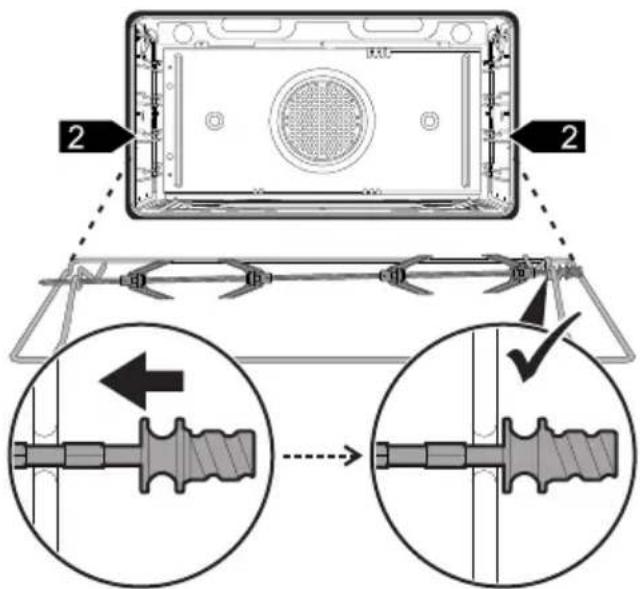

Drehspieß

Zum Braten von Hähnchen und allen Speisen, die eine einheitliche Garung auf der ganzen Oberfläche erfordern.

Drehspießhalterung

Sie trägt den Drehspieß.

Drehspießgriff

Zum Herausziehen des Drehspießes aus dem Backraum.

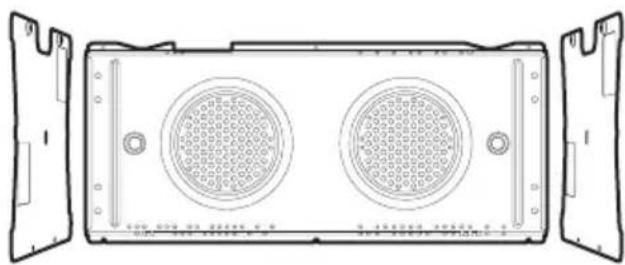

Selbstreinigende Platten

Zur Absorption von kleinen fettigen Rückständen.

Das Backofenzubehör, das mit den Lebensmitteln in Berührung kommen kann, ist aus Materialien gefertigt, die den einschlägigen gesetzlichen Bestimmungen entsprechen.

Das Standard- oder Optionalzubehör kann bei den zugelassenen Kundendienststellen bestellt werden. Nur Originalzubehör des Herstellers verwenden.

3 Gebrauch

3.1 Hinweise

Hohe Temperatur im Inneren der Öfen während des Betriebs Verbrennungsgefahr

• Die Backofentür während des Garvorgangs geschlossen halten.
- Während des Verstellens von Speisen die Hände mit Wärmeschutzhandschuhe schützen.
• Die Heizelemente im Inneren des Gerätes nicht berühren.
- Kein Wasser direkt auf die heißen Backbleche gießen.
- Während des Betriebs Kinder unter 8 Jahren nicht in die Nähe des Gerätes lassen.
- Wenn Speisen bearbeitet werden müssen oder am Ende des Garvorgangs, die Tür 5 cm öffnen, den Dampf austreten lassen, dann die Tür komplett öffnen.

Hohe Temperatur im Inneren des Stauraums Verbrennungsgefahr

• Den Stauraum nicht öffnen, solange der Backofen eingeschaltet und noch heiß ist.
• Nach der Verwendung des Ofens können die Gegenstände im Inneren des Stauraums sehr heiß sein.

Unsachgemäßer Gebrauch Verbrennungsgefahr

• Fette und Öle können sich wegen einer Überhitzung entzünden. Besonders vorsichtig vorgehen.
• Legen Sie keine Gegenstände aus Metall wie Geschirr oder Besteck auf das Induktionskochfeld, denn sie könnten sich überhitzen.

Hohe Temperatur im Inneren des Stauraums bei der Verwendung Brand- oder Explosionsgefahr

• Keine Spray-Produkte in der Nähe des Backofens verwenden.
• Keine brennbaren Materialien in der Nähe des Backofens oder des Stauraums aufbewahren bzw. benutzen.
• Keine Geschirr oder Behälter aus Plastik zum Garen von Speisen verwenden.
• Keine geschlossenen Dosen oder Behälter im Backofen verwenden.
• Den Backofen während des Garvorgangs von Speisen, die Fette oder Öle abgeben können, nicht unbeaufsichtigt lassen.
• Bei der Verwendung des Backofens alle nicht verwendeten Backbleche und Roste aus dem Backraum entfernen.

Unsachgemäßer Gebrauch Gefahr von Schäden an den Oberflächen

• Den Backofenboden mit Alufolie oder Stanniolpapier nicht abdecken.
• Bei Verwendung von Backpapier darauf achten, dass dieses die Zirkulation der Heißluft im Inneren des Backofens nicht behindert.
• Keine Töpfe oder Backbleche auf den Backofenboden stellen.
• Keine Töpfe oder Backbleche direkt auf die Innenverglasung der Backofentür stellen.
• Kein Wasser direkt auf die heißen Backbleche gießen.
• Die Kochgefäße oder Grillpfannen müssen sich innerhalb des Umrisses des Kochfeldes befinden.
• Alle Kochgefäße müssen einen flachen und ebenen Boden aufweisen.
• Bei Überlaufen des Inhalts muss die Flüssigkeit unverzüglich von dem Kochfeld entfernt werden.
• Unbedingt vermeiden, dass feste und schwere Gegenstände auf das Kochfeld fallen.
• Bei Rissen oder Sprüngen, das Gerät sofort auszuschalten, den Stromstecker herausziehen und unverzüglich den Kundendienst kontaktieren.
• Das Kochfeld nicht als Ablage benutzen.

3.2 Erster Gebrauch

1. Eventuelle Schutzfolien auf den Außenflächen oder im Inneren des Gerätes einschließlich des Zubehörs entfernen.

2. Eventuelle Etiketten (mit Ausnahme des Schildes mit den technischen Daten) von den Zubehörteilen oder im Ofen selbst entfernen.

3. Alle Zubehörteile des Gerätes entfernen und waschen (siehe 4 Reinigung und Wartung).

4. Die noch leeren Backöfen auf die höchste Temperatur aufheizen, um eventuelle Rückstände des Herstellungsprozesses zu beseitigen.

3.3 Gebrauch der Zubehörteile

Roste und Backbleche

Roste und Backbleche müssen in die seitlichen Schienen bis zum Anschlag eingesetzt werden.

• Die mechanischen Sicherheitssperren vermeiden ein ungewolltes Herausziehen des Rostes und müssen immer nach unten und zur Rückseite des Ofens gerichtet sein.

Die Roste oder Backbleche bis zum Anschlag einschieben.

Die Backbleche vor dem ersten Gebrauch reinigen, um eventuelle Rückstände des Herstellungsprozesses zu beseitigen.

Rost für Backblech

Das Backblech kann auf zwei verschiedene Weisen verwendet werden:

- In den Rost eingesetzt (letzterer mit nach oben zeigendem Umkippschutz) für das Auffangen des von den gegarten Speisen getrennte Fett;

- Auf den Rost aufgesetzt (letzterer mit nach unten zeigendem Umkippschutz) für das Backen von Kuchen, Keksen und Gebäck...

Drehspieß (nur bei einigen Modellen)

1. Das Grillgut unter Benutzung der beigefügten Klemmgabeln auf den Drehspieß stecken.

1. Um den Drehspieß bequem zu handhaben, muss der entsprechende, beigefügte Griff angeschraubt werden.

1. Nach Aufstecken des Grillguts auf den Drehspieß, muss dieser auf die Drehspießhalterung aufgesetzt werden. Den Drehspieß so in den Ofen einfügen, dass er in den Drehspießmotor einrastet. Stellen Sie sicher, dass die Sperrklinke auf korrekte Weise auf den Schienenrahmen aufgesetzt ist und den Griff entfernen.

1. Zur Aktivierung des Drehspießes den Funktionsknebel auf die Position drehen

1. Den mitgelieferten Drehspießgriff am Ende des Garvorgangs benutzen, um das Drehspieß aus der hinteren Öffnung herauszuziehen und den Rahmen entfernen, um das Drehspieß aus dem Backraum herauszuziehen.

Diese Vorgänge müssen bei ausgeschaltetem, kaltem Ofen ausgeführt werden.

3.4 Gebrauch des Kochfeldes

Während des ersten Anschlusses an das Stromnetz wird eine automatische Kontrolle durchgeführt, bei der alle Kontrolllampen einige Sekunden lang aufleuchten.

Nach dem Gebrauch die verwendeten Kochplatten ausschalten, dazu den Drehknebel für die Bedienung auf Position O setzen. Verlassen Sie sich niemals nur auf den Topfdetektor.

Alle Bedien- und Kontrollvorrichtungen des Gerätes befinden sich auf der Bedienblende. Bei jedem Drehknebel ist die dazugehörende Kochzone angegeben. Den Drehknebel zum Einstellen der Heizleistung im Uhrzeigersinn auf den gewünschten Wert drehen.

Kochgefäße geeignet für das Induktionskochen

Die Kochgefäße, die auf dem Induktionsfeld benutzt werden sollen, müssen aus Metall und magnetisch sein, der Boden muss einen ausreichenden Durchmesser aufweisen.

Geeignete Kochgefäße:

• Kochgefäße aus emailliertem Stahl mit dickem Boden.
• Kochgefäße aus Gusseisen mit emailliertem Boden.
• Kochgefäße aus mehrschichtigem Edelstahl, rostfreiem ferritischem Stahl und Aluminium mit Spezialboden.

Ungeeignete Kochgefäße:

- Kochgefäße aus Kupfer, Edelstahl, Aluminium, feuerfestem Glas, Holz, Keramik und Ton.

Um zu überprüfen, ob der Topf geeignet ist, einfach einen Magneten an den Boden annähern: Falls er angezogen wird, ist der Topf für das Induktionskochen geeignet. Falls kein Magnet vorhanden ist, etwas Wasser in das Kochgefäß geben und dieses auf eine Kochzone stellen. Die

Kochplatte einschalten. Das Symbol 📁f dem Display zeigt an, dass der verwendete Topf ungeeignet ist.

Es dürfen nur Töpfe mit einem flachen, für Induktionsplatten geeignetem Boden verwendet werden. Die Verwendung von Töpfen mit unregelmäßigem Boden kann die Effizienz des Heizsystems beeinträchtigen und die Erfassung des Topfs auf der Kochplatte verhindern.

Topferkennung

Sollte sich in einer Kochzone kein Topf befinden oder der Topf zu klein sein, wird keine Energie übertragen und auf dem

Display erscheint das Symbol

Wenn sich in der Kochzone ein geeigneter Topf befindet, ermittelt das

Erkennungssystem dessen Vorhandensein und schaltet die Zone mit der Leistung, die mit dem Drehknebel eingestellt wurde, ein.

Die Übertragung der Energie wird auch unterbrochen, wenn der Topf von der Kochzone entfernt wird (Auf dem Display

erscheint das Symbol

Sollte die Funktion zur Topferkennung aktiviert werden, obwohl die Töpfe kleine Abmessungen haben oder Pfannen auf der Kochzone stehen, wird nur die notwendige Energie übertragen.

Grenzen der Topferkennung: Der Mindestdurchmesser des Topfbodens ist durch einen kleineren Innenkreis auf der Kochzone gekennzeichnet. Töpfe mit kleineren Durchmessern könnten nicht erfasst werden und der Induktor könnte deshalb nicht aktiviert werden.

Begrenzung der Gardauer

Das Kochfeld verfügt über eine automatische Vorrichtung zur Begrenzung der Betriebsdauer.

Sofern die Einstellungen der Kochzone nicht abgeändert werden, die maximale Betriebsdauer einer jeden Kochzone ist von der ausgewählten Leistungsstufe abhängig.

Wenn die automatische Vorrichtung zur Begrenzung der Betriebsdauer aktiviert wird, schaltet sich die Kochzone aus, ein kurzer Signalton ertönt und solange die Kochzone noch warm ist, erscheint im

Display die Anzeige

Eingestellte Leistungsstufe	Maximale Dauer des Garvorgangs in Stunden
1	8
2	6
3 - 4 5
5	4
6 - 7 - 8 - 9 1 1⁄2

Überhitzungsschutz

Wird das Kochfeld über längere Zeit bei voller Leistung benutzt, kann die Elektronik bei hoher Raumtemperatur Schwierigkeiten beim Abkühlen zeigen.

Um zu vermeiden, dass die Elektronik zu hohe Temperaturen erreicht, wird die Leistung der Kochzone automatisch reduziert.

Ratschläge zur Energieeinsparung

- Der Durchmesser des Topfbodens muss dem Durchmesser der Kochzone entsprechen.

• Beim Kauf eines neuen Topfs müssen Sie kontrollieren, ob sich der Durchmesser auf den Boden oder den oberen Rand des Kochgefäßes bezieht, denn Letzterer ist fast immer größer als der Bodendurchmesser.
• Wenn Gerichte mit langen Garzeiten zubereitet werden sollen, kann man durch die Verwendung eines Dampfkochtopfs Zeit und Energie sparen und gleichzeitig die in den Lebensmitteln enthaltenen Vitamine erhalten.
• Sicherstellen, dass ausreichend Flüssigkeit im Dampfkochtopf ist, denn ein Überhitzen aufgrund fehlender Flüssigkeit könnte Topf und Kochzone beschädigen.
  • Die Töpfe möglichst mit einem passenden Deckel bedecken.

- Einen Topf wählen, dessen Größe der Menge des Kochguts entspricht. Ein großer, aber halbleerer Topf bedeutet Energieverschwendung.

Werden Kochfeld und Ofen gleichzeitig verwendet, kann unter bestimmten Bedingungen die Leistungsobergrenze der Stromversorgungsanlage überschritten werden.

Leistungsstufen

Die Leistung der Kochzone kann auf verschiedene Stufen eingestellt werden. In der Tabelle finden Sie die Angaben für die unterschiedlichen Zubereitungsarten.

Leistungsstufen Geeignet für:
0 Off - Stellung
1 - 2	Kochen kleiner Speisemengen (niedrigste Leistung)
3 - 4 Garvorgang
5 - 6	Kochen großer Speisemengen, Braten größerer Stücke
7 - 8 Braten, mit Mehl anbraten
9 Braten
P *	Braten/Schmoren, Kochen (höchste Leistung)

*Siehe Booster-Funktion

Restwärme

Unsachgemäßer Gebrauch Verbrennungsgefahr

- Kinder sind immer zu beaufsichtigen, da sie die Anzeige der Restwärme nur schwer sehen können. Nach der Verwendung bleiben die Kochzonen eine gewisse Zeit lang sehr heiß, auch wenn sie abgeschaltet sind. Verhindern Sie, dass Kinder sie mit den Händen anfassen.

Solange die Kochzone nach dem Abschalten noch warm ist, wird im Display das entsprechende Symbol Hingezeigt. Sobald die Temperatur unter 60°C liegt, erlischt das Symbol.

Heizbeschleuniger

Jede Kochzone verfügt über einen Heizbeschleuniger, der deren Erwärmung mit Höchstleistung für einen zur eingestellten Leistung proportionalen Zeitintervall ermöglicht.

Diese Funktion ermöglicht, die ausgewählte Leistung in geringster Zeit zu erreichen.

1. Den Drehknebel gegen den Uhrzeigersinn auf die Position A drehen und dann ihn loslassen. Im Display erscheint das Symbol R

2. Innerhalb 3 Sekunden die gewünschte Heizleistung auswählen (1...8). Die ausgewählte Leistung und das Symbol A leuchten abwechselnd auf dem Display auf.

Die Heizleistung kann jederzeit erhöht werden. Der Zeitintervall für die „Höchstleistung“ wird automatisch angepasst.

Nach Ablauf der Beschleunigungszeit bleibt die zuvor ausgewählte Leistungsstufe eingestellt.

Wenn die Heizleistung durch Drehen des Drehknebels gegen den Uhrzeigersinn reduziert wird, schaltet sich der Heizbeschleuniger automatisch aus.

Booster-Funktion

Mit der Booster-Funktion kann eine Kochzone maximal 5 Minuten mit Höchstleistung betrieben werden. Diese Funktion ermöglicht zum Beispiel, eine große Wassermenge schnell zum Kochen zu bringen oder Fleisch bei starker Flamme anzurösten.

- Den Drehknebel im Uhrzeigersinn drehen, 2 Sekunden in Position P halten und dann loslassen. Im Display erscheint das Symbol 📄 nach 5 Minuten schaltet sich die Booster-Funktion automatisch aus und der Kochvorgang wird auf Stufe 9 fortgesetzt (nur in den Zonen 2 und 3).

Die Booster-Funktion ist der Funktion Heizbeschleuniger gegenüber vorrangig.

Leistungssteuerung

Das Kochfeld verfügt über ein spezielles Modul zur Leistungssteuerung, das den Stromverbrauch reduziert bzw. optimiert. Wenn die Summe der eingestellten Leistungsstufen die zulässige Höchstleistung überschreitet, steuert die Platine die Leistungsabgabe der Kochplatten automatisch.

Das Modul versucht, die Höchstleistungen beizubehalten. Auf dem Display werden die von der automatischen Leistungssteuerung eingestellten Wärmeleistungen angezeigt.

Wenn eine Leistungsanzeige blinkt, es bedeutet dass diese automatisch durch das Modul zur Leistungssteuerung reduziert wird.

Die Priorität gilt der letzten eingestellten Kochzone.

Bediensperre

Die Bediensperre ist eine Vorrichtung, die das Gerät vor nicht gewolltem oder unsachgemäßem Gebrauch schützt.

1. Wenn alle Kochzonen ausgeschaltet sind, die beiden Bedienknebel der Kochzone gleichzeitig nach links gegen den Uhrzeigersinn (Position A) drehen.
2. Die Drehknebel so lange in dieser Position halten, bis das Symbol auf den Displays angezeigt wird.
3. Anschließend die Drehknebel loslassen. Um die Bediensperre aufzuheben, die oben beschriebenen Schritte in umgekehrter Reihenfolge ausführen.

Wenn die Drehknebel länger als 30 Sekunden in Position A gehalten wurden, erscheint auf dem Display die Fehlermeldung.

Nach einer längeren Stromunterbrechung deaktiviert sich die Bediensperre. In dem Fall die Sperre wie oben beschrieben aktivieren.

Fehlercodes

Wenn im Display einer der folgenden Fehlercodes angezeigt wird € m € s der technische Kundendienst kontaktiert werden.

3.5 Gebrauch des Stauraums

Im unteren Teil des Herdes befindet sich der Stauraum. Um Zugriff zum Stauraum zu haben, den Griff zu sich ziehen. Der Stauraum dient dazu, notwendige Töpfe oder Metallgegenstände für den Gebrauch des Gerätes abzulegen.

3.6 Gebrauch des Backofens

Einschalten des Backofens

Um den Backofen einzuschalten:

1. Die Garfunktion mit dem Funktionsknebel wählen.
2. Die Temperatur mit dem Temperaturknebel wählen.

Einschalten der Innenbeleuchtung des Hilfsofens

Zum Einschalten der Innenbeleuchtung des Hilfsofens:

- Das Symbol der Glühbirne mittels des Drehknebels regulierbarer Grill.

Liste der Funktionen

Eco

Die Verbindung zwischen dem Grill und dem unteren Heizelement sowie dem Kühlgebläse ermöglicht das Aufheizen von Speisen bei geringem Stromverbrauch.

Statisch

Die Wärme kommt gleichzeitig von oben und von unten, weshalb sich dieser Vorgang für das Garen von Speisen besonderer Art eignet. Der traditionelle Garvorgang, auch als statisches Backen bekannt, eignet sich zum Garen von jeweils nur einem Gericht. Er ist ideal für alle Bratenarten, Brot, gefüllte Torten und ist außerdem besonders für fette Fleischarten wie Ente oder Gans geeignet.

Unterhitze

Die Wärme kommt nur von unten und ermöglicht so, Speisen fertig zu backen, die eine höhere Temperatur auf der unteren Seite erfordern, ohne sie weiter anzubraten. Ideal für süßes und salziges Gebäck und Kuchen, Mürbeteig und Pizzen.

Grill + Drehspieß (nur bei einigen Modellen)

Der Drehspieß funktioniert gemeinsam mit der breiten Grillheizung und ermöglicht eine perfekte Bräunung der Speisen.

Grill

Die von der Grillheizung stammende Wärme ermöglicht, besonders bei mittleren bis dünnen Fleischstücken ausgezeichnet zu grillen. Zusammen mit dem Drehspieß (wo vorgesehen) ermöglicht er, am Ende des Grillvorgangs das Erzielen einer gleichmäßigen Bräunung. Ideal für Würstchen, Koteletts und Speck. Diese Funktion erlaubt ein gleichmäßiges Grillen von großen Speisenmengen, besonders beim Fleisch.

Grill + Umluft

Die von dem Kühlgebläse produzierte Luft mildert den starken, vom Grill erzeugten Hitzestrom und ermöglicht so, auch dickere Speisen optimal zu grillen. Ideal für große Fleischstücke (z.B. Schweinshaxe).

Die Garvorgänge mit Grill und Grill mit Umluft dürfen niemals 220°C überschreiten.

Heißluft

Die Kombination aus dem Kühlgebläse und der Heissluftbeheizung (im hinteren Ofenteil eingebaut) ermöglicht das Garen von verschiedenen Speisen auf mehreren Stufen, insofern sie die gleichen Temperaturen und die gleiche Backart erfordern. Die Zirkulation der heißen Luft gewährleistet eine sofortige und gleichmäßige Verteilung der Hitze. Man kann zum Beispiel gleichzeitig (und auf verschiedenen Ebenen) Fisch, Gemüse und Kekse backen, ohne, dass sich Gerüche und Geschmäcke vermischen.

Turbo

Die Kombination aus dem Garen mit Umluft und dem traditionellen Garen ermöglicht es, Speisen auf mehreren Ebenen extrem schnell und wirkungsvoll zu backen, ohne Gerüche oder Geschmäcke zu übertragen. Ideal für große Speisenmengen, die ein starkes Garen erfordern.

3.7 Ratschläge zum Garen

Allgemeine Ratschläge

• Eine Umluftfunktion verwenden, um ein gleichmäßiges Garen auf allen Stufen zu erhalten.
• Die Garzeiten können nicht verkürzt werden, indem man die Temperatur erhöht (Die Speisen würden außen zu stark und innen zu wenig gegart werden).

Ratschläge zum Garen von Fleisch

• Die Garzeiten richten sich nach der Dicke und der Qualität der Speisen und nach dem individuellen Geschmack.
- Bei der Zubereitung von Braten ein Fleischthermometer verwenden oder einfach mit einem Löffel auf den Braten drücken. Wenn er nachgibt und wieder zurückfedert, ist er fertig, andernfalls muss er noch einige Minuten gebraten werden.

Ratschläge für Garvorgänge mit Grill und Grill + Umluft

• Das zu grillende Fleisch kann auch in den kalten Ofen eingeschoben werden. Das Vorheizen wird empfohlen, sofern der Gar-Effekt abgeändert werden soll.
• Bei der Funktion Grill + Umluft wird das Vorheizen des Ofens vor dem Grillvorgang empfohlen.
• Es empfiehlt sich, die Speisen in der Mitte des Rostes anzuordnen.
• Bei der Funktion Grill empfiehlt es sich, den Temperaturknebel auf den höchsten Wert auf das Symbol (two vorhanden) zu drehen, um den Garvorgang zu optimieren.

• Die Speisen sind vor dem Garen zu würzen. Dies gilt auch für das Bestreichen mit Öl oder zerlassener Butter.
- Das Backblech auf die erste Schiene von unten verwenden, um die Flüssigkeiten auffangen zu können, die sich während des Grillvorgangs bilden könnten.
• Die Dauer des Grillvorgangs darf 60 Minuten nicht überschreiten.

Ratschläge zum Backen von Gebäck und Keksen

• Vorzugsweise dunkle Formen aus Metall verwenden, da sie zu einer besseren Wärmeaufnahme beitragen.
  • Die Temperatur und die Gardauer hängen von der Qualität und der Beschaffenheit des Teigs ab.
• Überprüfen, ob das Gebäck innen ausreichend durchgebacken ist: am Ende des Garvorgangs einen Zahnstocher in den höchsten Punkt des Gebäckes stecken. Wenn der Teig nicht am Zahnstocher kleben bleibt, ist das Gebäck fertig.
• Wenn das Gebäck zusammenfällt, sobald es aus dem Ofen genommen wird, muss beim nächsten Backen die eingestellte Temperatur um ungefähr 10°C gesenkt und eventuell eine längere Garzeit gewählt werden.
• Während des Garvorgangs von Gebäck oder Gemüse kann es zu einer übermäßigen Kondensatbildung auf der Glasscheibe kommen. Um dieses Phänomen zu vermeiden, die Tür während des Garvorgangs einige Male sehr vorsichtig öffnen.

Ratschläge für das Auftauen und Aufgehen

• Die tiefgefrorenen Speisen ohne ihre Verpackung in einem Behälter ohne Deckel auf die erste Schiene des Ofens stellen.
  • Die Speisen nicht übereinander legen.
• Beim Auftauen von Fleisch wird empfohlen, die Speisen auf einen Rost auf die zweite Schiene und ein Backblech auf die erste Schiene zu schieben. Auf diese Weise kommen die Speisen nicht mit der beim Auftauen entstehenden Flüssigkeit in Kontakt.
  • Die empfindlichsten Stücke können mit Alufolie bedeckt werden.
• Zur Gewährleistung des guten Aufgehens empfiehlt es sich, einen Behälter mit Wasser auf den Backofenboden zu stellen.

So können Sie Energie sparen

• Den Garvorgang einige Minuten vor der normal dafür vorgesehenen Zeit abschalten. Das für die Speisen noch nötige restliche Garen ist aufgrund der im Ofeninnern angesammelten Hitze gesichert.
  • Die Ofentür so wenig wie möglich öffnen, um Wärmeverluste zu vermeiden.
• Das Innere des Gerätes immer sauber halten.

3.8 Programmieruhr

1 Taste Minutenzähler
2 Taste Gardauer
3 Taste Garende
4 Taste Wertverminderung
5 Taste Werterhöhung

Die Programmieruhr steuert nur den rechten Multifunktionsofen, kontrolliert aber die anderen Backöfen nicht.

Gebrauch

Einstellung der Uhrzeit

Beim ersten Gebrauch oder nach einem Stromausfall erscheinen auf dem Display

die blinkenden Ziffern

1. Die Tasten und gleichzeitig drücken. Der Punkt zwischen den Stunden und den Minuten blinkt.
2. Mit den Tasten oder kann die Uhrzeit eingestellt werden. Die Taste gedrückt halten, um schnell durchzulaufen.
3. Die Taste 📂rücken oder 5 Sekunden warten. Der Punkt zwischen den Stunden und den Minuten hört auf zu blinken.
4. Das Symbol auf dem Display zeigt an, dass das Gerät bereit ist, das Garen anzufangen.

Zeitgesteuerter Garvorgang

Der zeitgesteuerte Garvorgang ermöglicht, einen Garvorgang zu starten und nach einer vom Benutzer eingestellten Garzeit wieder zu beenden.

1. Nach Auswahl einer Funktion und einer Gartemperatur die Taste verücken. Das Display zeigt die Ziffern und das Symbol, das sich zwischen den Stunden und den Minuten befindet.

2. Die Taste – oder drücken, um die gewünschten Minuten einzustellen.

3. Fünf Sekunden lang warten, ohne weitere Tasten zu drücken, um die Funktion zu aktivieren. Das Display zeigt die aktuelle Uhrzeit zusammen mit den Symbolen und a

4. Die Heizelemente werden am Ende des Garvorgangs deaktiviert. Das Symbol erlischt, das Symbol blinkt auf dem Display und ein akustisches Signal wird ausgegeben.
5. Eine der Tasten der Programmieruhr drücken, um das akustische Signal zu unterbrechen.
6. Gleichzeitig die Tasten und drücken, um die Programmieruhr auf Null zu setzen.

Es ist nicht möglich, eine Gardauer von mehr als 10 Stunden einzustellen.

Um nach der Einstellung die verbleibende Garzeit anzuzeigen, die Taste 🚫drücken.

Gleichzeitig die Tasten 🚫 und 🏠 drücken, um die eingestellte Programmierung zu löschen und den Ofen manuell ausschalten.

Programmierter Garvorgang

Der programmierte Garvorgang ermöglicht es Ihnen, einen Garvorgang zu einer bestimmten Uhrzeit zu starten und nach einer vom Benutzer eingestellten Garzeit wieder zu beenden.

1. Eine Gardauer wie im vorherigen Abschnitt "Zeitgesteuerter Garvorgang" beschrieben einstellen.
2. Die Taste 🚗brücken. Das Display zeigt die Summe der aktuellen Uhrzeit und der voreingestellten Gardauer an.
3. Die Taste – oder drücken, um die gewünschten Minuten einzustellen.
4. Fünf Sekunden lang warten, ohne weitere Tasten zu drücken, um die Funktion zu aktivieren. Das Display zeigt die aktuelle Uhrzeit zusammen mit den Symbolen 🎯d an 🎯
5. Die Heizelemente werden am Ende des Garvorgangs deaktiviert. Das Symbol erlischt, das Symbol binkt auf dem Display und ein akustisches Signal wird ausgegeben.

6. Eine der Tasten der Programmieruhr drücken, um das akustische Signal zu unterbrechen.

7. Gleichzeitig die Tasten und drücken, um die Programmieruhr auf Null zu setzen.

Um nach der Einstellung die verbleibende Garzeit anzuzeigen, die Taste 🚗drücken. Die Taste 🚗drücken, um die Uhrzeit für das Ende des Garvorgangs anzuzeigen.

Minutenzähler

Der Minutenzähler unterbricht den Garvorgang nicht, sondern macht den Benutzer nur aufmerksam, dass die eingestellten Minuten abgelaufen sind.

Der Minutenzähler kann zu jedem beliebigen Zeitpunkt aktiviert werden.

1. Die Taste drücken. Das Display zeigt die Ziffern und stieblinkende Kontrolllampe, die sich zwischen den Stunden und den Minuten befindet.

2. Die Taste oder drücken, um die gewünschten Minuten einzustellen.

3. 5 Sekunden lang warten, ohne weitere Tasten zu drücken, um die Einstellung des Minutenzählers zu beenden. Das Display zeigt die aktuelle Uhrzeit zusammen mit den Symbolen 📊d

an.

Es ist nicht möglich, eine Gardauer von mehr als 24 Stunden einzustellen.

Nach Einstellung des Minutenzählers zeigt das Display erneut die aktuelle Uhrzeit an. Zur Anzeige der noch verbleibenden Zeit, die Taste drücken.

Einstellung der Lautstärke des Signalgebers

Die Lautstärke des Signalgebers kann auf 3 verschiedene Stufen eingestellt werden. Bei in Betrieb stehendem Signalgeber die Taste

drücken, um die Einstellung

abzuändern.

Löschung der eingestellten Daten

Die Tasten und gleichzeitig drücken, um die eingestellten Programmierungen auf Null zu setzten. Anschließend muss den Backofen manuell ausgeschaltet werden, falls ein Garvorgang in Betrieb ist.

Tabelle der Garvorgänge

Gerichte	Gewicht (Kg)	Funktion	Schienenposition von unten	Temperatur (°C)	Zeit (Minuten)
Lasagne	3 - 4 Statisch	1 220 - 230 45	- 50
Nudeln überbacken	3 - 4 Statisch	1 220 - 230 45	- 50
Kalbsbraten	2 Turbo	2 180 - 190 90 - 100
Schweinefilet	2 Turbo	2 180 - 190 70 - 80
Bratwurst	1,5 Grill	+ Umluft 4 220 15
Roastbeef	1 Turbo	2 200 40 - 45
Gebratenes Kaninchen	1,5 Heißluft	2 180 - 190 70 - 80
Truthahnbrustfilet	3 Turbo	2 180 - 190 110 - 120
Schweinenacken im	2 - 3 Turbo	2 180 - 190 170 - 180
Brathähnchen	1,2 Turbo	2 180 - 190 65 - 70
					1. Seite 2. Seite
Schweinekotelett	1,5 Grill	+ Umluft 4 220 15	5
Rippchen	1,5 Grill	+ Umluft 4 220 10	10
Schweinebauch	0,7	Grill	5 220	7 8
Schweinefilet	1,5 Grill	+ Umluft 4 220 10	5
Rinderfilet	1	Grill	5 220	10 7
Lachsforelle	1,2 Turbo	2 150 - 160 35 - 40
Seeteufel	1,5 Turbo	2 160 60 - 65
Steinbutt	1,5 Turbo	2 160 45 - 50
Pizza	1 Turbo	2 280	8 - 9
Brot	1 Heißluft	2 190 - 200 25 - 30
Focaccia	1 Turbo	2 180 - 190 20 - 25
Rührteigkuchen	1 Heißluft	2 160 55 - 60
Marmelademürbeteigku	1 Heißluft	2 160 35 - 40
Ricotta-Kuchen	1 Heißluft	2 160 - 170 55 - 60
Gefüllte Tortellini	1 Turbo	2 160 20 - 25
Paradiestorte	1,2 Heißluft	2 160 55 - 60
Windbeutel	1,2 Turbo	2 180 80 - 90
Biskuitgebäck	1 Heißluft	2 150 - 160 55 - 60
Reistorte	1 Turbo	2 160 55 - 60
Brioches	0,6 Heißluft	2 160 30 - 35

Die in der Tabelle angeführten Zeiten beinhalten die Vorheizzeiten nicht und sind nur Richtwerte.

4 Reinigung und Wartung

4.1 Hinweise

Unsachgemäßer Gebrauch Gefahr von Schäden an den Oberflächen

• Das Gerät nicht mit einem Dampfstrahl reinigen.
• Bei der Reinigung von Stahlteilen oder Metallflächen (z.B. eloxierte, mit Nickel behandelte oder verchromte Flächen) keine chlor-, ammoniak- oder gleichmittelhaltige Produkte verwenden.
• Keine scheuernden oder ätzenden Reinigungsmittel für die Reinigung der Teile aus Glas verwenden (z.B. Scheuerpulver, Fleckenentferner oder Metallschwämme).
• Keine raue oder scheuernde Materialien bzw. scharfkantige Metallschaber verwenden.
  • Die abnehmbaren Teile wie Gitterroste nicht im Geschirrspüler spülen.
• Beim Kochen keinen Zucker oder süße Mischungen auf das Kochfeld schütten oder Materiale oder Substanzen darauf legen, die schmelzen könnten (Plastik oder Alufolien). Falls dies geschehen sollte, schalten Sie das Kochfeld sofort ab und reinigen Sie es bei noch lauwarmer Platte mit dem mitgelieferten Schaber.

4.2 Reinigung des Gerätes

Um die Oberflächen in bestem Zustand zu erhalten, sollten sie, nach Auskühlung, nach jedem Gebrauch regelmäßig gereinigt werden.

Tägliche Reinigung

Immer nur spezifische und nicht scheuernde Produkte verwenden, die keine säurehaltigen Substanzen auf Chlorbasis enthalten.

Das Produkt auf einen feuchten Lappen geben und auf die Flächen auftragen. Sorgfältig spülen und mit einem weichen Tuch oder Lappen aus Mikrofaser abtrocknen.

Flecken oder Speiserückstände

Auf keinen Fall Putzschwämme aus Metall oder scharfe Schaber verwenden, die die Oberflächen beschädigen können.

Normale und nicht scheuernde Reinigungsprodukte und gegebenenfalls Materialien aus Holz oder Kunststoff verwenden. Sorgfältig abspülen und mit einem weichen Lappen oder einem Mikrofasertuch trocknen.

Keine Speisereste auf Zuckerbasis im Ofentrocknen lassen (z. B. Marmelade), da sie die emaillierte Beschichtung im Inneren des Gerätes beschädigen können.

Reinigung des Glaskeramikkochfeldes

Eventuelle helle Spuren, die durch den Gebrauch von Töpfen mit Aluminiumboden verursacht werden, können mit Hilfe eines mit Essig angefeuchteten Lappens entfernt werden.

Etwaige Verkrustungen nach dem Garvorgang mit dem mitgelieferten Schaber entfernen, mit Wasser nachreinigen und mit einem sauberen Lappen trocknen. Durch die Verwendung des Schabers kann der Verbrauch von chemischen Produkten für die tägliche Reinigung des Kochfeldes wesentlich eingeschränkt werden.

Sandkörnchen, die vielleicht beim Säubern von Salat oder Kartoffeln auf das Kochfeld gefallen sind, könnten dieses zerkratzen, wenn die Töpfe verschoben werden.

Entfernen Sie daher gegebenenfalls die Körnchen sofort von dem Kochfeld.

Farbliche Veränderungen haben keine Auswirkungen auf die Funktionstüchtigkeit und Widerstandsfähigkeit des Glases.

Dabei handelt es sich nicht um Materialveränderungen des Kochfeldes, sondern lediglich um Rückstände, die nicht entfernt wurden und daher verkohlt sind.

Es können sich auch glänzende Stellen bilden, die auf die Reibung der Topfböden und die Verwendung nicht geeigneter Reinigungsmittel zurückzuführen sind. Es ist schwierig, die Verunreinigungen mit einem üblichen Reinigungsmittel zu entfernen. Es kann nötig sein, den Reinigungsvorgang mehrmals zu wiederholen. Die Verwendung aggressiver Reinigungsmittel oder die Reibung der Topfböden können im Laufe der Zeit das Dekor auf dem Kochfeld abreiben und zur Fleckenbildung beitragen.

Wöchentliche Reinigung

Das Kochfeld ein Mal pro Woche mit einem handelsüblichen Reinigungsmittel für Glaskeramik reinigen und pflegen.

Beachten Sie dabei immer die Herstellerhinweise. Das in diesen Produkten enthaltene Silikon bildet einen flüssigkeits- und schmutzabweisenden Schutzfilm. Alle Flecken bleiben auf dem Schutzfilm und können leicht entfernt werden. Die

Oberfläche anschließend mit einem sauberen Tuch trocken wischen.

Daraufachten, dass keine Reinigungsmittelreste auf der Kochfläche zurückbleiben, denn sie könnten bei Erwärmung aggressiv wirken und die Oberfläche angreifen.

4.3 Ausbau der Backofentür

Die Backofentür kann ausgebaut und auf ein Tuch gestellt werden, um die Reinigung zu erleichtern.

Für den Ausbau der Tür wie folgt vorgehen:

1. Die Tür komplett öffnen und die Zapfen in die Löcher der Scharniere einfügen, die in der Abbildung angezeigt sind.

1. Die Tür an beiden Seiten und mit beiden Händen anfassen, in einem Winkel von etwa 30° anheben und herausziehen.

Reinigung und Wartung

1. Zum Wiedereinsetzen der Tür müssen die Scharniere in die dafür vorgesehenen Schlitze am Ofen eingefügt werden, wobei sichergestellt werden muss, dass die Aussparungen A fest auf den Schlitzen aufliegen. Die Tür senken und, sobald sie in die richtige Position gebracht wurde, die Zapfen aus den Scharnieröffnungen herausziehen.

4.4 Reinigung der Türverglasung

Es empfiehlt sich, darauf zu achten, die Türverglasung stets sauber zu halten. Saugfähiges Küchenpapier verwenden. Hartnäckiger Schmutz kann mit einem feuchten Schwamm und einem handelsüblichen Reiniger entfernt werden.

Für die Reinigung werden die vom Hersteller vertriebenen Produkte empfohlen.

4.5 Reinigung des Ofeninneren

Der Backofen wird optimal erhalten, wenn er regelmäßig gereinigt wird (bei abgekühltem Gerät).

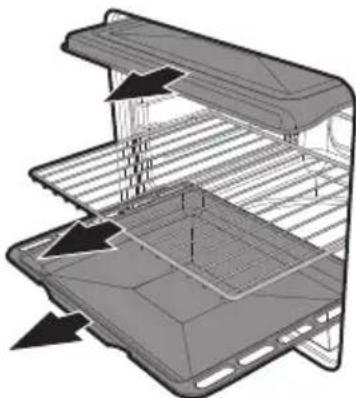

1. Alle abnehmbaren Teile entfernen.

1. Die Roste mit heißem Wasser und nicht scheuernden Reinigungsmitteln reinigen. Die feuchten Teile sorgfältig spülen und trocknen.

Es empfiehlt sich, den Backofen nach der Verwendung von Spezialprodukten ungefähr 15 bis 20 Minuten bei Höchsttemperatur in Betrieb zu lassen, um eventuelle Rückstände zu beseitigen.

Die Backofentür kann ausgebaut werden, um die Reinigung zu erleichtern.

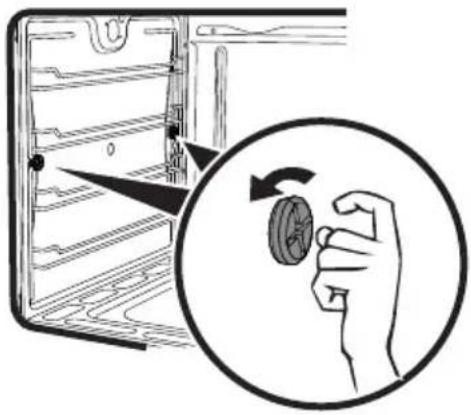

Ausbau der Halterahmen für Roste/Backbleche

Das Entfernen der Schienenrahmen erleichtert die Reinigung der Seitenflächen noch mehr.

Für den Ausbau der Schienenrahmen:

1. Die zwei Befestigungszapfen des Rahmens lösen.

1. Den Rahmen zum Ofeninnern ziehen. Falls selbstreinigende Platten vorhanden sind, müssen sie zusammen mit dem Rahmen entfernt werden.

1. Nach Abschluss der Reinigung, die zuvor beschriebenen Vorgänge wiederholen, um die Schienenrahmen erneut einzusetzen.

Regeneration der selbstreinigenden Platten (Katalysezyklus)

Der Regenerationszyklus der selbstreinigenden Platten ist eine Reinigungsmethode mittels Erhitzung, die sich für das Entfernen von kleinen fettigen und nicht süßen und klebrigen Rückständen eignet.

1. Zuerst den Boden und dann die obere Schutzvorrichtung mit einem mit Wasser und einem neutralen Geschirrspülmittel getränkten Mikrofasertuch reinigen.

2. Gründlich nachspülen.

3. Einen Regenerationszyklus einstellen und dabei eine Umluftfunktion bei maximaler Temperatur eine Stunde lang laufen lassen.

4. Bei besonders schmutzigen Platten diese nach dem Regenerationszyklus aus dem Ofen herausnehmen und sie mit einem neutralen Geschirrspülmittel reinigen.

5. Diese gründlich nachspülen und sie trocknen lassen.

6. Die Wände erneut einsetzen und eine einstündige Umluftfunktion bei 180°C aktivieren, so dass die Wände gut trocknen.

Es empfiehlt sich, den Regenerationszyklus der selbstreinigenden Platten alle 15 Tage auszuführen.

Reinigung und Wartung

4.6 Außergewöhnliche Wartung

Teile unter elektrischer Spannung Stromschlaggefahr

• Die Stromzufuhr des Backofens unterbrechen.

Ersatz der Backofenlampe

1. Alle Zubehörteile im Innern des Backofens ausbauen.
2. Die Halterahmen für Roste/Backbleche ausbauen.
3. Die Abdeckung der Lampe mit einem Werkzeug (z.B. mit einem Schraubenzieher) entfernen.

1. Die Lampe ausschrauben und entfernen.

Die Halogenlampen dürfen nicht direkt mit bloßen Fingern berührt werden, sondern nur mit Hilfe einer Isolierabdeckung.

1. Die Lampe durch eine gleichartige austauschen (40W).
2. Die Abdeckung erneut auf korrekte Weise anbringen, wobei die geformte Seite des Glaselements zur Ofentür gerichtet sein muss.
3. Die Abdeckung fest andrücken, so dass sie fest an der Lampenfassung anhaftet.

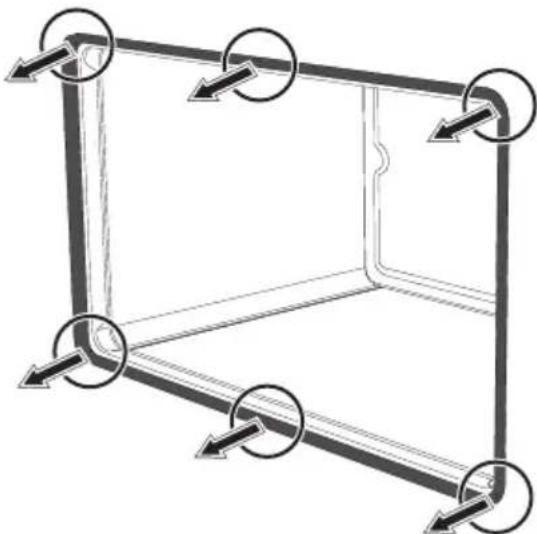

Ausbau der Türdichtung am Ofen

Für eine optimale Reinigung des Backofens kann die Dichtung der Tür entfernt werden. Zentral und an den 4 Ecken sind Haken angeordnet, mit denen die Dichtung am Rand befestigt ist. Die Dichtung an den angegebenen Stellen nach außen hinziehen, um sie vom Gerät zu entfernen.

Die Dichtung mit einem nicht scheuernden Schwamm und lauwarmem Wasser reinigen. Die Dichtung muss leicht formbar und elastisch bleiben.

5 Installation

5.1 Elektrischer Anschluss

Elektrische Spannung Stromschlaggefahr

• Der Stromanschluss muss nur vom zugelassenen technischen Personal ausgeführt werden.
• Individuelle Schutzvorrichtungen bereitstellen.
• Der Erdungsanschluss ist obligatorisch und ist unter Einhaltung der Sicherheitsnormen für elektrische Anlagen vorzunehmen.
  • Die Stromzufuhr unterbrechen.
• Den Stecker niemals durch Ziehen am Kabel vom Stromnetz trennen.
• Nur Kabel verwenden, die gegen eine Temperatur von mindestens 90°C beständig sind.
• Das Anziehmoment der Schrauben der Speiseleitungen des Klemmbretts muss 1,5-2 Nm entsprechen.

Allgemeine Informationen

Sicherstellen, dass die Charakteristiken des Stromnetzes geeignet für die Daten auf dem Typenschild sind.

Das Typenschild mit den technischen Daten, der Seriennummer und dem Prüfzeichen befindet sich gut sichtbar am Gerät.

Das Typenschild auf keinen Fall entfernen.

Für den Erdungsanschluss ein Kabel benutzen, das mindestens 20mm länger als die anderen Kabel ist.

Das Gerät kann in den folgenden Betriebsarten funktionieren:

- 220-240 V 1N\~

Ein dreipoliges Kabel 3 x 10 mm² benutzen.

- 380-415 V 2N\~

Ein vierpoliges Kabel 4 x 4mm² benutzen.

- 380-415 V 3N\~

Ein fünfpoliges Kabel 5 x 2,5 mm² benutzen.

Die angeführten Werte beziehen sich auf den Querschnitt des Innenleiters.

Die Speisekabel weisen Ausmessungen unter Beachtung des Gleichzeitigkeitsfaktors auf (in Übereinstimmung mit der Norm EN 60335-2-6).

Für eine sachgemäße Befestigung des Kabels muss bei einem zwei- oder dreiphasigen Anschluss die eingebaute Klemme durch die in der Lieferung enthaltene ersetzt werden.

An der Speiseleitung einen allpoligen Trennschalter gemäß der Installationsrichtlinien vorsehen.

Der Trennschalter muss sich an einer gut erreichbaren Stelle in Gerätenähe befinden.

Anschluss über Stecker und Steckdose

Beim Anschluss sicherstellen, dass der Stecker und die Steckdose der gleichen Ausführung sind.

Keine Reduzierstecker, Adapter oder Shunts verwenden, da diese zu Hitzeentwicklung oder Verbrennungen führen können.

5.2 Positionierung

Schweres Gerät Gefahr von Verletzungen durch Quetschung

• Das Gerät mithilfe von einer anderen Person in den Schrank einschieben.

Druck auf die offene Backofentür Gefahr von Schäden an dem Gerät

• Die offene Backofentür beim Einschieben in den Schrank nicht als Hubvorrichtung verwenden.
- Keinen übermäßigen Druck auf die offene Backofentür ausüben.

Entwicklung von Wärme während des Betriebs des Ofens Brandgefahr

- Furnierungen, Klebstoffe oder Kunststoffverkleidungen der angrenzenden Möbel müssen hitzebeständig sein (90°C).

Allgemeine Informationen

Dieses Gerät kann an Wänden, von denen eine die Höhe der Arbeitsfläche überschreitet, mit einem Mindestabstand von 50 mm zur Geräteseite aufgestellt werden. Siehe Abbildungen A und C für die jeweilige Installationsklasse.

Hängeschränke, die über der Arbeitsfläche angeordnet sind, müssen zu derselben einen Abstand von mindestens 750 mm aufweisen. Wenn eine Dunstabzugshaube über dem Kochfeld installiert wird, sich auf die Gebrauchsanweisungen der Dunstabzugshaube beziehen, um den korrekten Abstand einzuhalten.

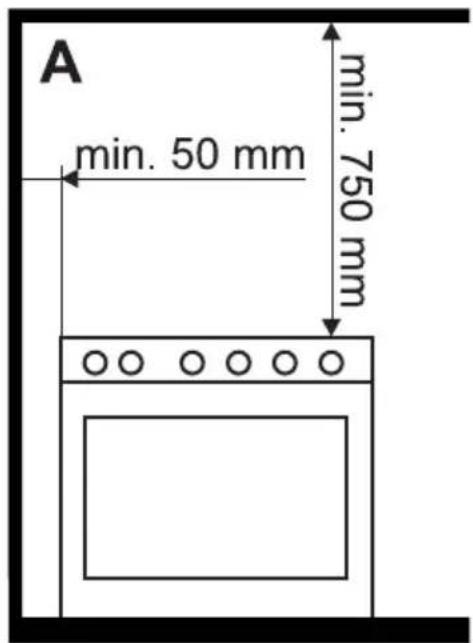

Je nach der Art der Installation gehört das Gerät zur Klasse:

A - Klasse 1 (Freistehendes Gerät)

B - Klasse 2 Unterklasse 1 (Einbaugerät)

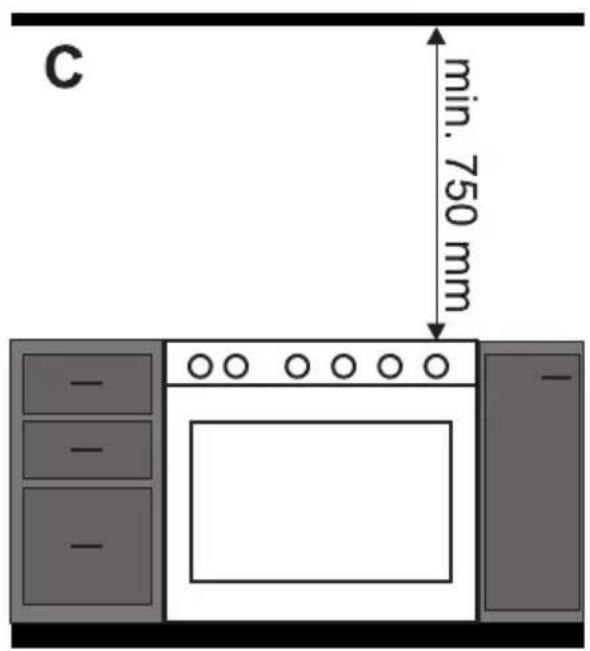

C - Klasse 2 Unterklasse 1 (Einbaugerät)

Das Gerät muss von einem qualifizierten Fachtechniker nach den geltenden Normen installiert werden.

Montage des Aufsatzes

Der mitgelieferte Aufsatz ist fester Bestandteil des Produktes und muss vor der Installation am Gerät befestigt werden.

Der Aufsatz muss immer korrekt auf dem Gerät positioniert und befestigt sein.

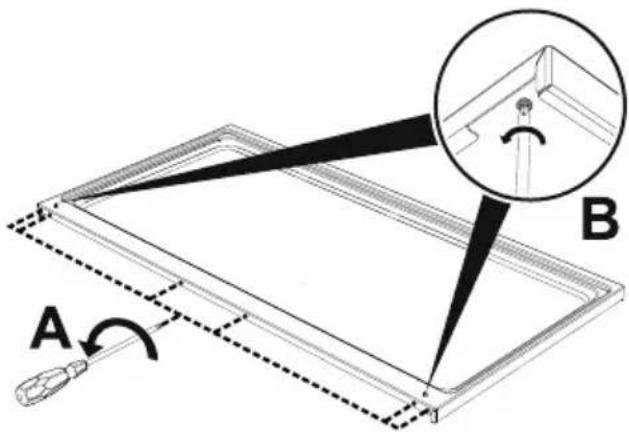

1. Die 6 Schrauben auf der Rückseite der Platte (A) lockern und die 2 Schrauben an den Seiten des Aufsatzes (B) entfernen.

1. Den Aufsatz auf der Platte positionieren. Die 6 unteren Löcher des Aufsatzes müssen mit den 6 zuvor gelockerten Schrauben an der Rückseite der Platte übereinstimmen.
2. Die 6 Schrauben auf der Rückseite des Kochfeldes festziehen (A) und den Aufsatz mit den 2 Schrauben unter der Platte (B) befestigen.

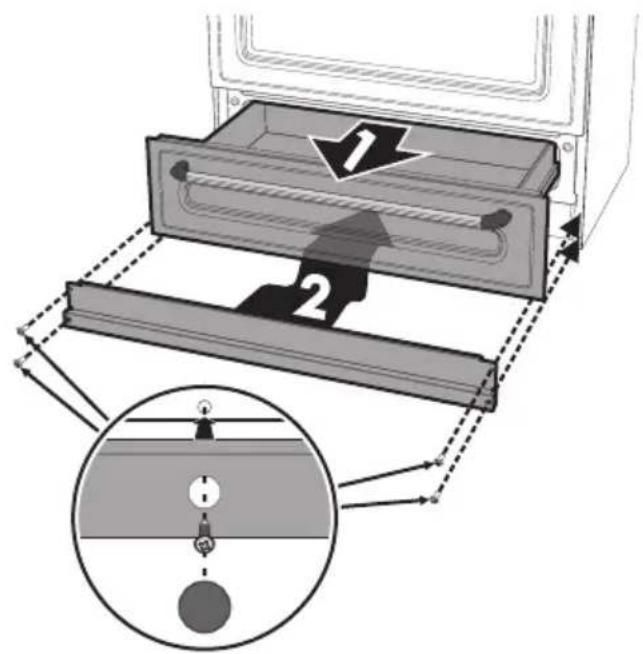

Der mitgelieferte Sockel ist fester Bestandteil des Produktes und muss vor der Installation am Gerät befestigt werden.

Der Sockel muss immer korrekt am Gerät positioniert und befestigt sein.

1. Den Sockel an der unteren Vorderkante des Gerätes anbringen.

1. Den Sockel an der unteren Vorderkante des Gerätes anbringen.
2. Ihn mit den vier Schrauben befestigen, die sich an den Seiten befinden.
3. Die Löcher des Sockels mit Hilfe der mitgelieferten Abdeckungen schließen.

Aufstellung und Nivellierung des Gerätes

Nach Durchführung des Stromanschlusses muss das Gerät, um eine bessere Standsicherheit zu garantieren, nivelliert werden:

- Dazu den Fuß im unteren Bereich so lange ein- bzw. ausdrehen, bis alle Gerätefüße eine feste Bodenhaftung haben.
