BEDIENUNGSANLEITUNG Golf Country (1990) VOLKSWAGEN
Sie haben sich für den neuen Golf Country entschieden, herzlichen Dank für Ihr Vertrauen.
Der Golf Country entspricht technisch weitgehend dem in der Betriebsanleitung beschriebenen Golf syncro. Die Karosserie ist jedoch beim Golf Country durch rahmenartig verbundene Distanzstücke um etwa 120 mm höher gelegt.
Durch längere Federn und größere Räder ist auch die Bodenfreiheit gegenüber dem Golf syncro um 60 mm auf beachtliche 180 mm gewachsen.
Dank seines Allradantriebs und der vergrößerten Bodenfreiheit bewährt sich der Golf Country auch abseits befestigter Straßen im leichten Gelände. Er ist jedoch nicht für den Einsatz im schweren Gelände konstruiert.
Der besondere Charakter dieses Fahrzeugs wird durch die zum Schutz der Karosserie angebrachten Rohrbügel, die Scheinwerferschutzgitter, die außen angebrachte Reserveradhalterung
und den Triebwerkunterbodenschutz deutlich. Der Golf Country verbindet auf attraktive Weise Limousinenkomfort mit einer gewissen Geländetauglichkeit.
In dieser Zusatzanleitung sind die Besonderheiten des Golf Country beschrieben.
Alle anderen Hinweise für den Betrieb und die Behandlung des Fahrzeugs stehen in der Golf Betriebsanleitung.
Damit Sie mit Ihrem Golf Country schnell vertraut werden, sollten Sie diese Zusatzanleitung und die Basis-Betriebsanleitung des Golf vor Fahrtantritt aufmerksam lesen.
Wir wünschen Ihnen allzeit gute Fahrt
Ihre VOLKSWAGEN AG
INHALT
Reserveradhalterung 2
Anhängevorrichtung 2
Leuchtweitenregulierung 3
Fahrzeugpflege 3
Bordwerkzeug 3
Glühlampen auswechseln 4
Abschleppösen 6
Anheben des Fahrzeugs 7
Kraftstoffverbrauch 8
Fahrleistungen 8
Räder 9
Reifenfülldruck 9
Gewichte 10
Anhängelasten 11
Abmessungen 12
RESERVERADHALTERUNG
ANHÄNGEVORRICHTUNG
Bevor die Heckklappe geöffnet werden kann, muß die Reserveradhalterung nach links geschwenkt werden. Dazu Verniegelung durch Drücken des Verriegelungshebels in Pfeilrichtung ausklinken.
Nach dem Zurückschwenken der Reserveradhalterung immer durch Ziehen an der Halterung prüfen, ob die Verriegelung sicher eingerastet ist.
Reserverad befestigen
Bei Fahrzeugen mit Anhängevorrichtung darf das Reserverad grundsätzlich nur an den oberen (1). Befestigungslöchern befestigt werden. Das gilt auch, wenn zur Zeit kein Anhängerbetrieb (Kugelkopf im Gepäckraum) vorgesehen ist.
Bei Fahrzeugen ohne Anhängevorrichtung kann das Reserverad wahlweise an den oberen (1) oder unteren (2) Befestigungslöchern befestigt werden.
Wurde der Golf Country ab Werk mit einer Anhängevorrichtung ausgerüstet, ist der Kugelkopf abnehmbar. Der Kugelkopf liegt im Gepäckraum – siehe nächste Seite unter Bordwerkzeug. Der Kugelkopf ist entsprechend der beigepackten Bedienungsanleitung des Herstellers anzubringen.
Das Reserverad muß an den oberen Befestigungslöchern montiert sein – siehe mittlere Spalte „Reserveradhalterung“.
Die Anhängelasten sind auf Seite 11 in dieser Zusatzanleitung angegeben.
Weitere Hinweise zum Anhängerbetrieb stehen in der Betriebsanleitung.
LEUCHTWEITENREGULIERUNG
Die Einstellpositionen für den Golf Country weichen von der Golf-Betriebsanleitung wie folgt ab:
Fahrzeug mit maximal zwei Personen besetzt. Gepäckraum leer.
1 – Fahrzeug voll besetzt. Gepäckraum leer.
2 – Fahrzeug voll besetzt und Gepackraum voll beladen. Anhängerbetrieb.
Bei abweichenden Fahrzeugbeladungen können Zwischenstellungen gewählt werden.
Die Position 3 sollte nur in Ausnahmefällen verwendet werden, da in dieser Position der Lichtkegel sehr stark abgesenkt wird. Damit die Scheinwerferwirkung nicht unnötig verschlechtert wird, ist bei einer Veränderung des Beladungszustandes die Einstellung sofort anzupassen.
FAHRZEUGPFLEGE

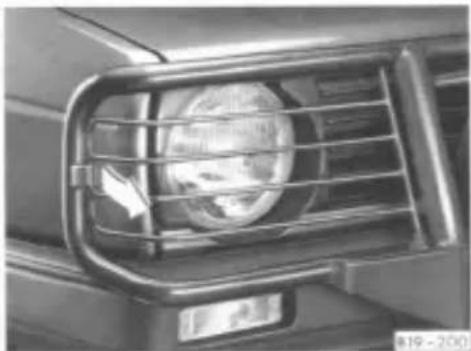

Zum Reinigen der Hauptscheinwerfergläser das Schutzgitter außen aus der Halterung ziehen (Pfeil) und nach vorne klappen.
BORDWERKZEUG

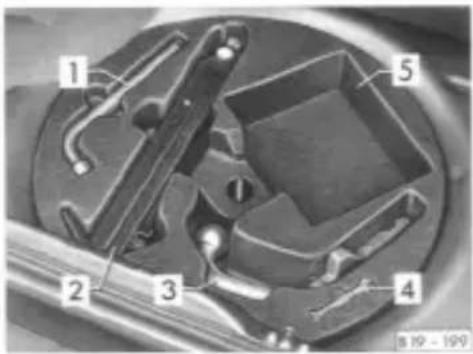

Das Bordwerkzeug und der abnehmbare Kugelkopf ^* liegen in einer Mulde, abgedeckt durch einen Deckel, unter dem Bodenbelag des Gepäckraumes.
Die Abbildung zeigt folgende Teile:
1 – Radschlüssel mit eingestecktem Schraubendreher
2 - Bordwagenheber
3 - Kugelkopf ✱ für Anhängevorrichtung
4 - Gabelschlüssel 10 × 13 mm
5 - Platz für Zubehör (z. B. Schneeketten)
GLÜHLAMPEN AUSWECHSELN

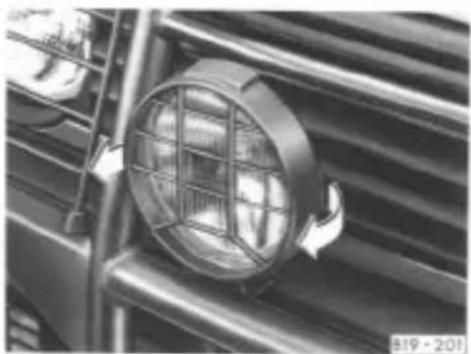

■ Schutzgitter in Pfeilrichtung abziehen.
■ Schraube an der Unterseite des Scheinwerfers herausschrauben.
■ Scheinwerfereinsatz herausnehmen.
■ Kabelstecker in der Lampe aus dem Leitungsverbinder ziehen.
■ Federdrahtbügel an der Lampenhalterung aushaken und abklappen.
■ Halogenlampe herausnehmen. Neue Lampe so einsetzen, daß die Fixiernasen am Reflektor in den entsprechenden Aussparungen am Lampenteller liegen.
■ Federdrahtbügel über den Lampenteller klappen. Drahtbügel zusammendrücken und in die Haltenasen einrasten lassen.
■ Kabelstecker der Lampe in den Leitungsverbinder stecken.
■ Scheinwerfereinsatz – zuerst mit der Oberseite – in das Gehäuse einsetzen und festschrauben.
■ Schutzgitter zuerst unten aufschieben und anschließend über den gesamten Scheinwerfer drücken, bis die seitlichen Nasen einrasten.
■ Scheinwerfereinstellung prüfen lassen.

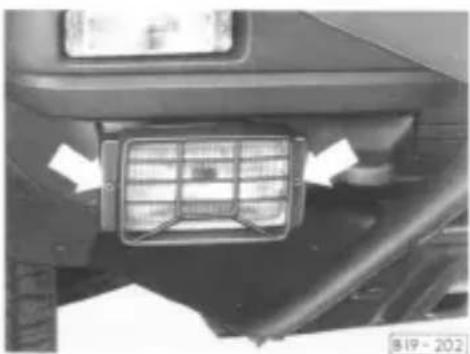

■ Beide Schrauben herausschrauben und Scheinwerfereinsatz zusammen mit dem Schutzgitter herausnehmen.
■ Kabelstecker der Lampe aus dem Leitungsverbinder ziehen.
■ Federdrahtbügel der Lampenhalterung aushaken und ausklappen.
■ Halogenlampe herausnehmen. Neue Lampe so einsetzen, daß die Fixiernasen am Reflektor in den entsprechenden Aussparungen am Lampenteller liegen.
■ Federdrahtbügel über den Lampenteller klappen. Drahtbügel zusammendrücken und in die Haltenasen einrasten lassen.
■ Kabelstecker der Lampe in den Leitungsverbinder stecken.
■ Scheinwerfereinsatz zusammen mit dem Schutzgitter festschrauben.
■ Scheinwerfereinstellung prüfen lassen.

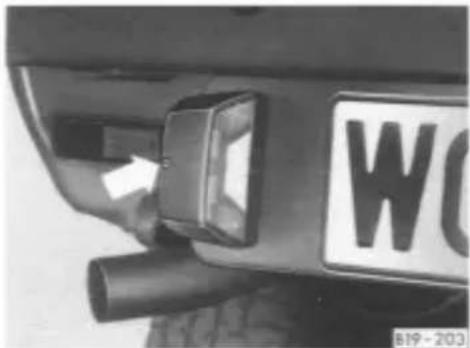

■ Leuchtengehäuse abschrauben.
■ Defekte Lampe in die Fassung drücken, nach links drehen und herausziehen.
■ Neue Lampe in die Fassung drücken und soweit nach rechts verdrehen, bis die Zapfen am Glühlampensockel in die Vertiefung im Lampenhalter eingreifen.
■ Leuchtengehäuse ansetzen und anschrauben.
ABSCHLEPPÖSEN
Vorn und hinten jeweils rechts unter den Stoßfängern sind Abschieppösen angebracht.

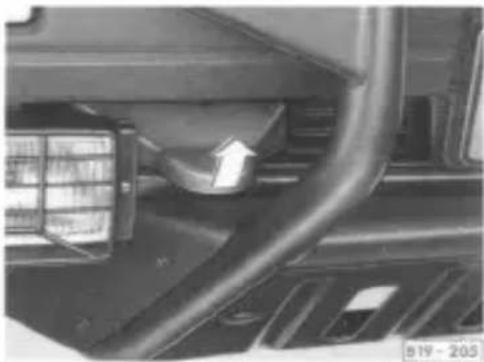

Die vordere Abschleppöse ist durch eine Kunststoffkappe abgedeckt (siehe Abbildung). Zum Öffnen Abdeckung vorne nach oben ausklipsen und Abdeckung nach vorne herausnehmen.
Zum Montieren der Abdeckung zuerst die hinten angebrachte Nase einführen, dann die Abdeckung vorne nach unten drücken bis sie einrastet.
Weitere Hinweise zum An- und Abschleppen siehe Betriebsanleitung.
ANHEBEN DES FAHRZEUGS
Werkstatt-Wagenheber
Um Beschädigungen des Fahrzeugunterbodens zu vermeiden, ist unbedingt eine geeignete Gummizwischenlage zu verwenden.
Der Wagen darf keinesfalls an der Motorölwanne, am Getriebe, an der Hinterachse oder an den Rahmenunterholmen angehoben werden, da sonst schwerwiegende Schäden eintreten können.
Achtung
- Niemals bei angehobenem Fahrzeug den Motor anlassen und einen Gang einlegen, solange auch nur ein Antriebsrad am Boden steht – Unfallgefahr.
■ Wenn unter dem Fahrzeug gearbeitet werden soll, muß es mit geeigneten Unterstellböcken sicher abgestützt werden.
Hebebühne
Vor Auffahren auf eine Hebebühne muß sichergestellt werden, daß genügend Abstand zwischen tiefliegenden Fahrzeugteilen und der Hebebühne vorhanden ist.

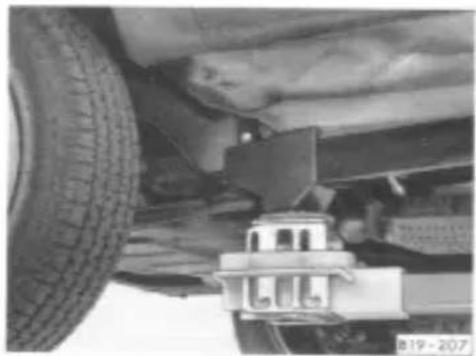

Aufnahmepunkte für Hebebühne und Werkstattwagenheber
Der Wagen darf nur an den auf den Abbildungen gezeigten Aufnahmepunkten angehoben werden:
Vorne – links Bild
Hinten – rechtes Bild
Bord-Wagenheber
Das Anheben mit dem Bordwagenheber ist in der Betriebsanleitung beschrieben.
Sofern nicht anders gekennzeichnet bzw. gesondert aufgeführt, gelten alle folgenden technischen Daten für serienmäßig ausgestattete Fahrzeuge in der Bundesrepublik Deutschland.
Bei Sonderfahrzeugen und Fahrzeugen für andere Länder können diese Werte abweichen. Es ist zu beachten, daß die Angaben in den Amtlichen Fahrzeugpapieren stets Vorrang haben.
Die Angaben nach DIN sind nach den vom Deutschen Institut für Normung herausgegebenen Normen ermittelt.
KRAFTSTOFFVERBRAUCH
Die Verbrauchswerte wurden nach DIN 70030 Teil 1 (Ausgabe Juli 1978) ermittelt. Grundlage dieser DIN ist die Empfehlung A70 der Europäischen Wirtschafts-Kommission (ECE). Dabei werden drei verschiedene Prüfbedingungen angewendet:
■ Die Messung für 90 km/h und
■ 120 km/h erfolgt bei konstanter Prüfgeschwindigkeit.
■ Bei der Messung des Stadtzyklus wird üblicher Stadtfahrbetrieb simuliert.
Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umwelteinflüssen und Fahrzeugzustand werden sich in der Praxis Werte ergeben, die von den nach DIN ermittelten Werten abweichen.
Der Kraftstoffverbrauch beträgt
| bei 90 km/h | 8,5 l/100 km |
| bei 120 km/h | 11,4 l/100 km |
| bei Stadtzyklus | 11,9 l/100 km |
FAHRLEISTUNGEN
Die Fahrleistungswerte wurden nach DIN 70.020 Teil 3 ohne fahrleistungsmindernde Ausstattungen, z. B. extreme Breitreifen usw., ermittelt.
| Höchstgeschwindigkeit | km/h | 155 |
| Beschleunigung | ||
| 0- 80 km/h | s | 8,2 |
| 0-100 km/h | s | 12,3 |
RÄDER
| Reifen | auf Felge | Empfohlener Winterreifen |
| 195/60 R 15 87 H | 6 J × 15 | 175/70 R 14 84 Q auf Felge 6 J × 14 |
Die in der Tabelle aufgeführten Reifen-/Fel-genkombinationen gelten für Stahl- und Leichtmetallfelgen. Ob darüber hinaus noch andere Reifen oder Felgen verwendet werden können, kann bei V.A.G Betrieben erfragt werden.
Weitere Hinweise zur Verwendung von Winterreifen siehe Betriebsanleitung.
Wenn der Wagen nachträglich mit anderen als den werkseitig montierten Reifen oder Felgen ausgerüstet werden soll (z. B. Breitreifen oder Räder mit Winterbereifung), sind unbedingt die entsprechenden Hinweise im Kapitel „RÄDER, Abschnitt Räder/Reifen ersetzen“ in der Betriebsanleitung zu beachten.
Mit Bereifung 195/60 R 15 87 H auf 6 J × 15 Felgen dürfen keine Schneeketten verwendet werden.
Die Verwendung von Schneeketten ist auf den Vorderrädern mit der Bereilung 175/70 R.14 zulässig.
| 195/60 R 15.87 H | vorn/hinten |
| bei halber Zuladung | 2.1/2.1 |
| bei voller Zuladung | 2.3/2.7 |
Die Reifenfülldruckwerte gelten für kalte Reifen – den bei warmen. Reifen erhöhten Fülldruck nicht reduzieren.
Bei Verwendung von Winterreifen ist der jeweilige in der Tabelle angegebene Reifenfülldruck um 0,2 bar zu erhöhen.
Die Fülldruckwerte müssen regelmäßig geprüft werden. Sie sind, besonders bei hohen Geschwindigkeiten, von großer Bedeutung – siehe auch Betriebsanleitung.
GEWICHTE
| Zulässiges Gesamtgewicht | kg | 1640 |
| Leergewicht, betriebsfertig 1) | kg | 1245 |
| Zuladung 2) | kg | 395 |
| Zulässige Vorderachslast | kg | 870 |
| Zulässige Hinterachslast | kg | 810 |
| Zulässige Dachlast 3) | kg | 75 |
1) Durch Mehrausstattungen – z. B. Schlebedach, Anhängevorrichtung usw. – und durch nachträglichen Einbau von Zubehör erhöht sich das Leergewicht. Die Zulsdung verringert sich dadurch.
2) Die Zuladungswerte setzen eine gleichmäßige Verteilung der Last im Fahrzeug voraus (Personen und Gepäck). Beim Transport schwerer Lasten im Gepäckraum sollte die Last im Interesse guter Fahreigenschaften möglichst nähe der Hinterachse oder noch besser zwischen den Achsen transportiert werden. Die zulässigen Achslasten und das zulässige Gesamtgewicht dürfen auf keinen Fall überschritten werden. Auf jeden Fall ist zu beachten, daß sich die Fahreigenschaften durch die Zuladung verändern. Fahrweise und Geschwindigkeit müssen deshalb darauf abgestimmt werden.
^2) Nur das von uns erprobte Dachlastträger-System verwenden. Last gleichmäßig verteilen. Zulässige Dachlast – einschließlich Dachlastträger-System – und zulässiges Gesamtgewicht des Fahrzeuges nicht überschreiten. Auf jeden Fall ist zu beachten, daß sich die Fahregenschaften durch die Dachlast verändern. Fahrweise und Geschwindigkeit müssen deshalb darauf abgestimmt werden. Weitere Hinweise siene Betriebsanleitung.
ANHÄNGELASTEN
| Zulässige Anhängelasten1):Anhänger ohne Bremse ...... kg | 560 |
| Anhänger mit Bremse beiSteigungen bis 12 % ...... kg | 1500 |
| Zulässige Stützlast der Anhänger-deichsel auf dem Kugelkopfder Anhängevorrichtung ...... max. kg...... min. kg | 504 % der tatsächlichen Anhängelast,jedoch nicht mehrals maximal zulässig.Es empfieht sich, die maximalzulässige Stützlast auszunutzen. |
Ausführliche Hinweise zum Anhängerbetrieb stehen in der Betriebsanleitung
ABMESSUNGEN
| Länge | mm | 4255 |
| Breite | mm | 1705 |
| Höhe bei Leergewicht | etwa mm | 1555 |
| Überhang vorn | mm | 860 |
| hinten | mm | 915 |
| Überhangwinkel bei zulässigem Gesamtgewicht | ||
| vorn | Grad | 29 |
| hinten | Grad | 22 |
| mit Anhängevorrichtung | Grad | 22 |
| ohne Anhängevorrichtung | Grad | 36 |
| Rampenwinkel bei zulässigem Gesamtgewicht | Grad | 20 |
| Bodenfreiheit bei zulässigem Gesamtgewicht | etwa mm | 180 |
| Radstand | mm | 2480 |
| Spurweite vorn | mm | 1435 |
| hinten | mm | 1443 |
| Wendekreisdurchmesser | etwa m | 10.5 |
Das Werk arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie Verständnis dafür, daß wir uns jederzeit Änderungen des Lieferumfanges in Form, Ausstattung und Technik vorbehalten müssen. Aus den Angaben, Abbildungen und Beschreibungen dieser Betriebsanleitung können daher keine Ansprüche hergeleitet werden.
© 1990 VOLKSWAGEN AG
Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung der Volkswagen AG nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der Volkswagen AG ausdrücklich vorbehalten. Änderungen vorbehalten.
Nur gültig in Verbindung mit der Betriebsanleitung Golf ab Ausgabe 7.89
