BEDIENUNGSANLEITUNG POR-0102 LEVELONE

level® one

POR-0102

2-Port Power over Ethernet

Repeater

■POR-3192 2-Port PoE Regulator PoE IN Power OUTS OUTS IN Power OUTS OUTS IN

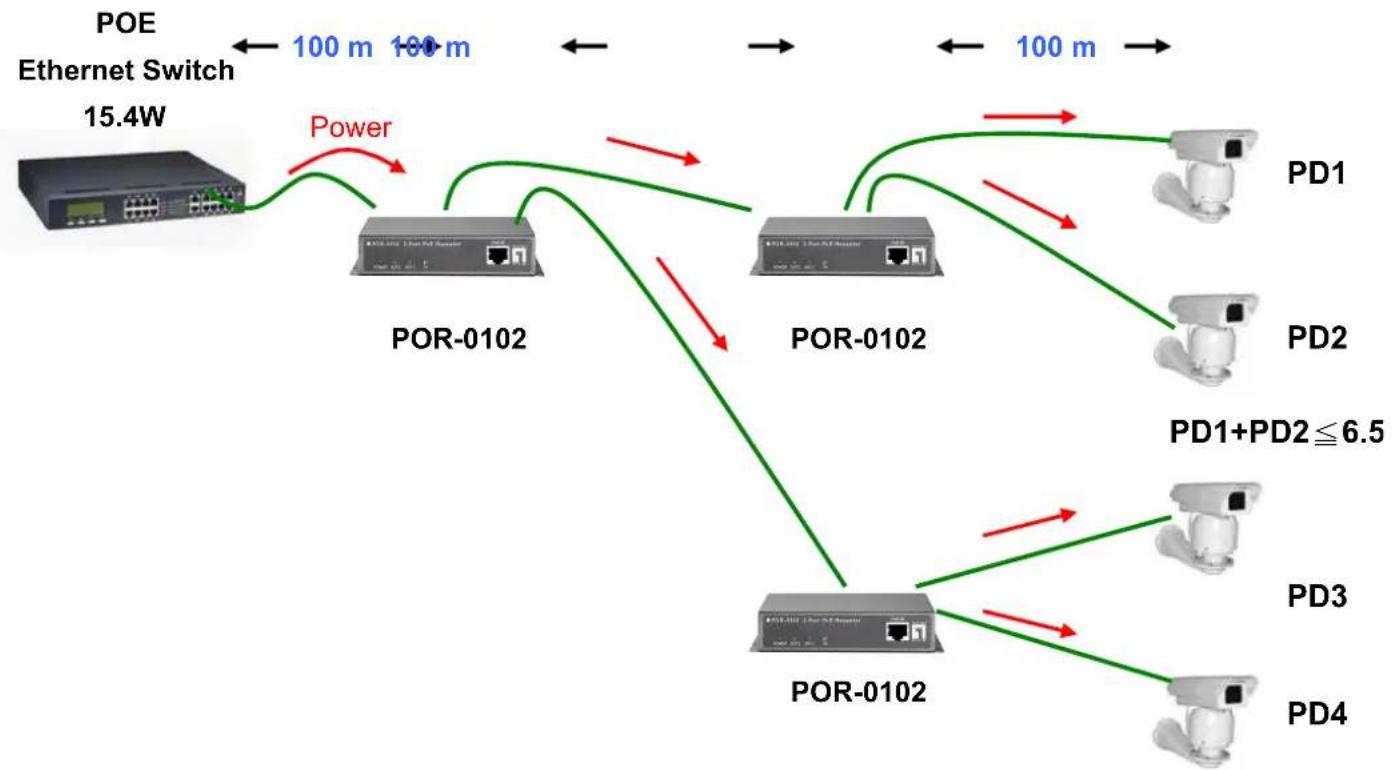


PD3+PD4≤6.5

Maximum Range

Connect with Standard 15.4W PSE

End to end distance	100m	200m	300m	400m	500m
Daisy-Channing(PoE Repeater)	0	1	2	3	N/A
Total Output Power(Out 1+Out 2)		≤ 10.9 W	≤ 6.5 W	≤ 3.84 W	Data onlyNo power

Connect with Hi-Power 30W PSE

End to end distance	100m	200m	300m	400m	500m	600m	700m	800m
Daisy-Channing ( PoE Repeater )	0	1	2	3	4	5	6	7
Total Output Power (Out 1+Out 2)		≤ 25.5W	≤ 21W	≤ 16.5W	≤ 12W	≤ 7.5W	≤ 3.84W	Data onlyNo Power

Connect with Hi-Power 40W PSE

End to end distance	100m	200m	300m	400m	500m	600m	700m	800m	900m
Daisy-Channing ( PoE Repeater)	0	1	2	3	4	5	6	7	8
Total Output Power (Out 1+Out 2)		≤ 28W	≤ 25.5W	≤ 21W	≤ 16.5W	≤ 12W	≤ 7.5W	≤ 3.84W	Data onlyNo Power

Quick Guide

Step 1: Connection to Power over Ethernet Switch

A. Connect one of the Ethernet Switch port with PoE power supply to the PoE IN port of P0R-0102 as the following connection.
B. The LED indicators "POWER" and "IN" will turn on indicating the PoE and Ethernet connection.
C. The LED indicators "IN" will flash to indicate Ethernet data activity.

PoE Switch

Front view of a black network switch device with multiple Ethernet ports and an orange cable (no visible text or labels)

■POR-0102 3-Port PoE Resofer POWER OUTS OUTS IN PoE IN PORT

100 m

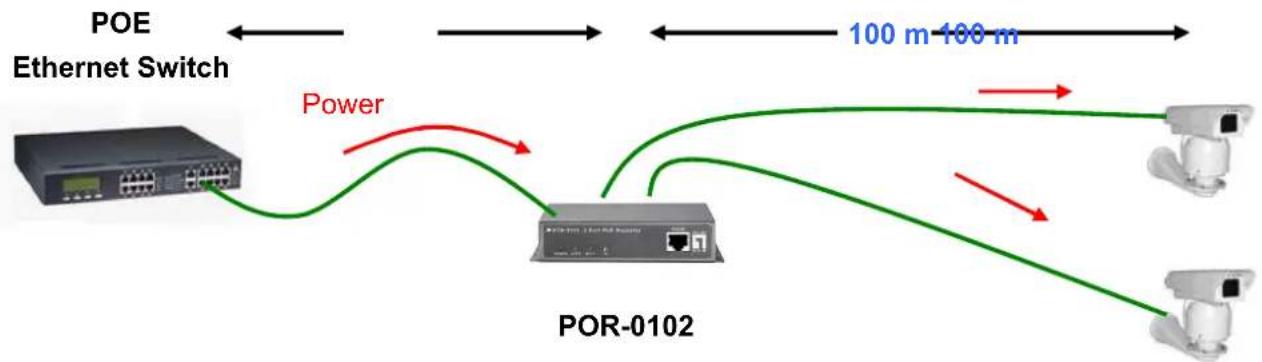

Step 2: Connection to PoE PD

D. Connect the PoE OUT1 & OUT2 port of PR102 to power up the PD device as the following connection.
E. The LED indicators "OUT1" will turn on indicating the PoE and Ethernet connection.
F. The LED indicators "OUT1" will flash to indicate Ethernet data activity.
G. The LED indicators "OUT2" will turn on indicating the PoE and Ethernet connection.
H. The LED indicators "OUT2" will flash to indicate Ethernet data activity.

** Note: If the Ethernet cable is not standard CAT5 cable, the POR-0102 may be working for shorter length than 100 meter.
