BEDIENUNGSANLEITUNG HDCC90010 ABUS

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.

Geräteübersicht

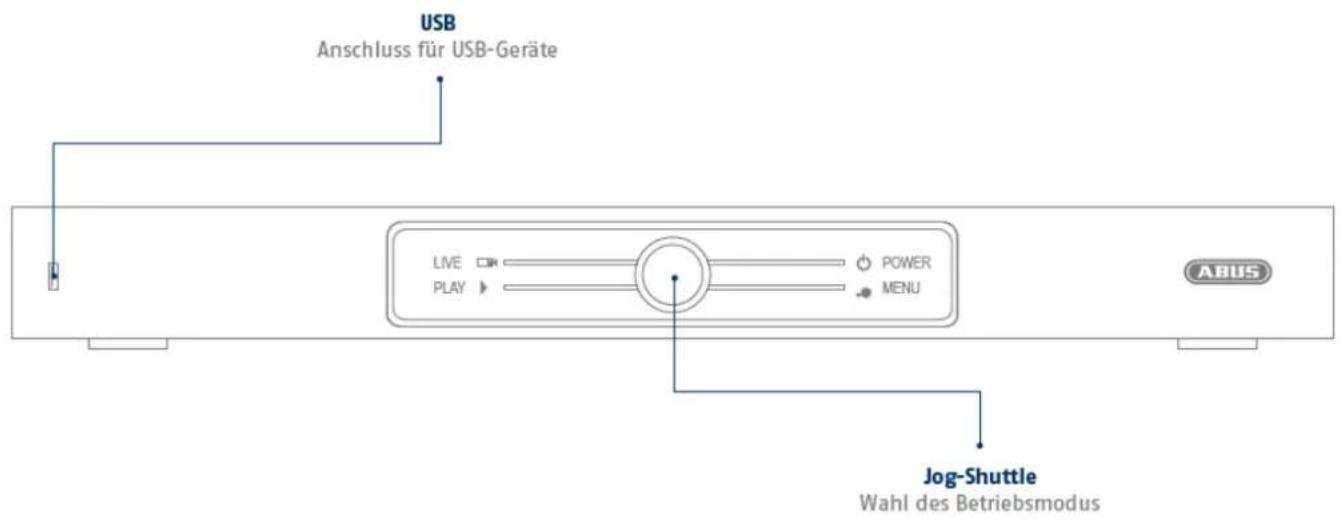

Vorderseite

USB Anschluss für USB-Geräte LIVE POWER PLAY MENU Jog-Shuttle Wahl des Betriebsmodus

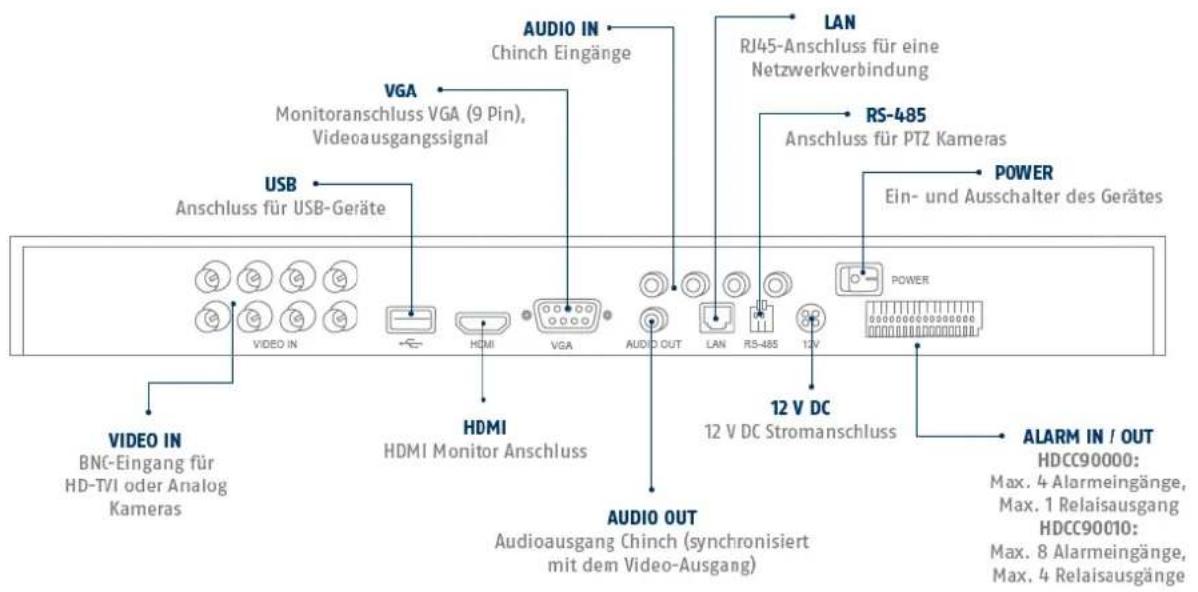

Rückseite

AUDIO IN Chinch Eingänge VGA Monitoranschluss VGA (9 Pin), Videoausgangssignal USB Anschluss für USB-Geräte LAN RJ45-Anschluss für eine Netzwerkverbindung RS-485 Anschluss für PTZ Kameras POWER Ein- und Ausschalter des Gerätes VIDEO IN BNC-Eingang für HD-TVI oder Analog Kameras HDMI HDMI Monitor Anschluss AUDIO OUT Audioausgang Chinch (synchronisiert mit dem Video-Ausgang) 12 V DC 12 V DC Stromanschluss ALARM IN / OUT HDCC90000: Max. 4 Alarmeingänge, Max. 1 Relaisausgang HDCC90010: Max. 8 Alarmeingänge, Max. 4 Relaisausgänge

Systembedienung

Allgemeines

Sie können das Gerät folgendermaßen steuern:

• Bedienelemente an der Gerätefront
• USB-Maus

Anschlüsse an der Rückseite

Hinweis

Beachten Sie die Übersicht auf S. 3.

No	BezeichnungFunktion
1	AUDIO IN• 4 Audio Chinch Eingänge
2	VIDEO OUT• Spot Ausgang
3	VGA:• Monitoranschluss VGA (9 Pin),Videoausgangssignal
4	LAN:• Ethernet-LAN Anschluss
5	USB:• USB Anschlüsse für die Bedienung via Mausund für den Datenexport
6	HDMI• HDMI Monitor Anschluss
7	AUDIO OUT:• Audioausgang BNC (synchronisiert mit demVideo-Ausgang)
8	STROMVERSORGUNG• 12 V AC Stromanschluss
9	ALARM IN/OUT• 16 Alarmeingänge, 4 Alarmausgänge
10	RS-485• Anschluss für PTZ-Kameras

11	Jog-SHUTTLEWahl des Betriebsmodus
12	VIDEO INBNC-Eingang für HD-TVI und Analog Kameras
13	LINE INAudioeingang für 2-Way-Kommunikation

Bedienung mit der Maus

Hinweis

Die weitere Beschreibung in dieser Bedienungsanleitung erfolgt mit der Maus.

Das Gerät ist zur Verwendung mit einer USB-Maus geeignet. Verbinden Sie die Maus mit dem USB-Anschluss.

Taste	Funktion
links	Einzelklick:Auswahl im Menü, Aktivierung einesEingabefeldes bzw. eines TABs, Anzeigedes Quick Set MenüsDoppelklick:Wechseln der BildschirmdarstellungEinzelbild-Mehrfachbilder bei Live-Darstellung und WiedergabeKlicken und Ziehen:Einrichten von Privatmasken bzw. Zonen
rechts	Einzelklick:Aufrufen des Popup-MenüsRückkehr ins vorherige Menü
Scroll-Rad	In der Live-Darstellung:vorherige/nächste Kamera einblenden

Statusanzeigen

Allgemeines

Folgende Statusanzeigen informieren Sie über den Betriebszustand:

• LEDs an der Gerätevorderseite
- Akustische Signaltöne,
- Icons (Anzeigeelemente) auf dem Monitor.

i

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

Anzeigen am Monitor

Das Gerät zeigt Datum und Uhrzeit, den Kameranamen und ob eine Aufzeichnung stattfindet.

• Daueraufzeichnung: „blaues R“
- Bewegungserkennungsaufzeichnung: „gelbes R“

Geräteübersicht ....3

Vorderseite ....3

Rückseite....3

Systembedienung ....4

Allgemeines 4

Anschlüsse an der Rückseite 4

Bedienung mit der Maus 4

Statusanzeigen....5

Allgemeines 5

Anzeigen am Monitor....5

Kurzanleitung 9

Bevor Sie beginnen....9

Festplatte installieren....9

Anschlüsse herstellen 9

Wichtige Sicherheitshinweise ....10

Symbolerklärung ....10

Bestimmungsgemäße Verwendung....10

Allgemein 10

Stromversorgung 10

Überlastung/Überspannung 11

Kabel 11

Aufstellort/Betriebsumgebung....11

Wartung und Pflege 12

Zubehör....12

Inbetriebnahme 12

Kinder....12

Einführung 13

Allgemeine Informationen....13

Auspacken 13

Lieferumfang 13

Bildschirmtastatur 14

Gerät starten 14

Gerät ausschalten, sperren, neu starten 14

Einrichtungsassistent 15

System einrichten 15

Administrator einrichten 15

Systemzeit-/und Datum....15

Netzwerkeinstellungen....16

Festplattenverwaltung....17

Kameraaufzeichnung 17

Liveansicht ....18

Überblick 18

Popup-Menü bei Mausbedienung....18

Auswahlleiste im Kamerabild 19

Einstellungen 20

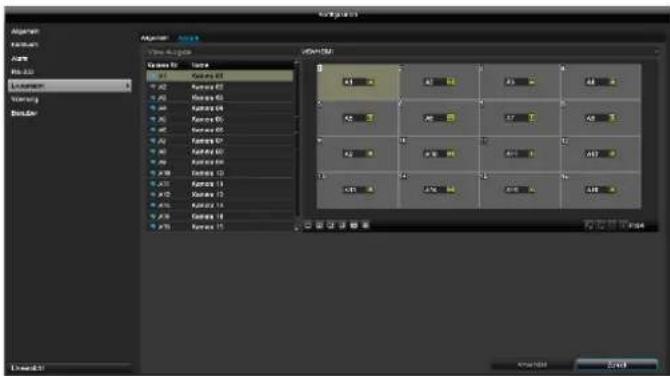

Kameraausgang einstellen....20

Wiedergabe in der Liveansicht....21

Allgemeines 21

Der Wiedergabe-Bildschirm 21

Steuerung über Kontrollfeld....21

Auswahl Wiedergabe-Typ 22

Gerätemenü 23

Menüübersicht 23

Einstellungen....24

Menübeschreibung 24

Konfiguration....25

Überblick....25

Allgemeine Einstellungen....25

Netzwerkaufbau....27

Netzwerk-Konfiguration 27

TAB Allgemein....28

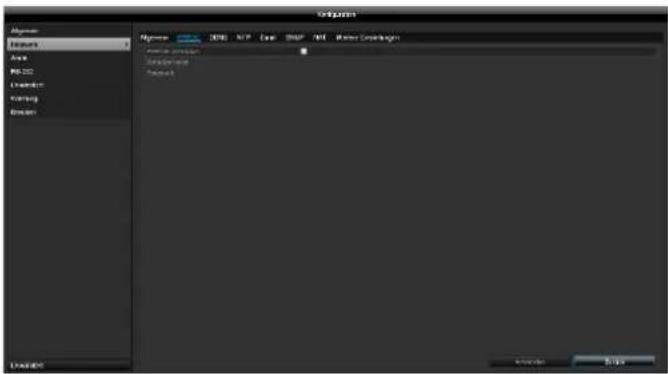

TAB PPPOE 28

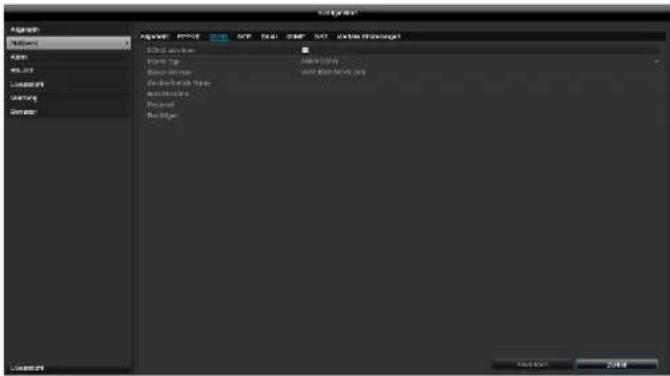

TAB DDNS 28

TAB NTP 29

TAB Email....29

TAB UPnP 30

TAB Weitere Einstellungen ....30

Alarm....31

TAB Alarm Status....31

TAB Alarmeingang ....31

TAB Alarmausgang 32

Warnung....33

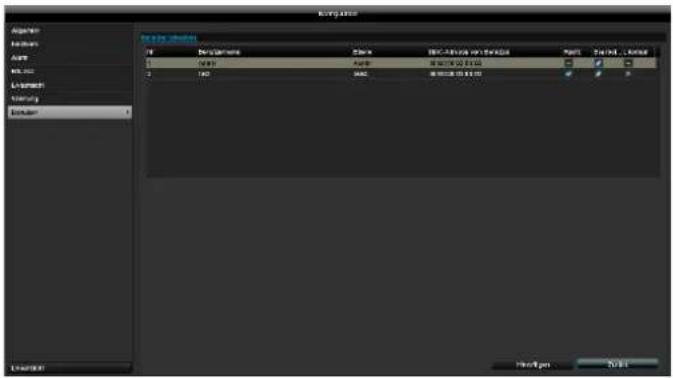

Benutzer....33

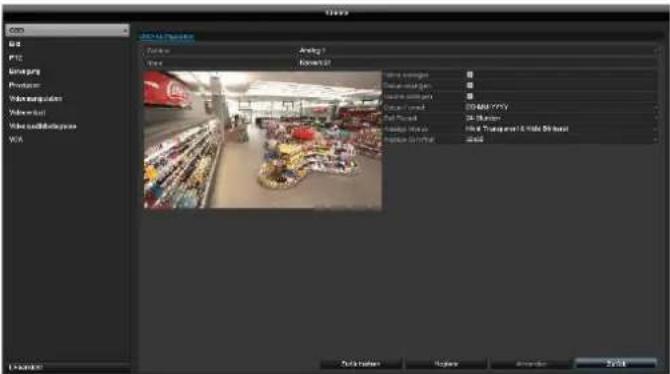

Kamera 35

OSD 35

Bild 35

PTZ 36

Bewegung 37

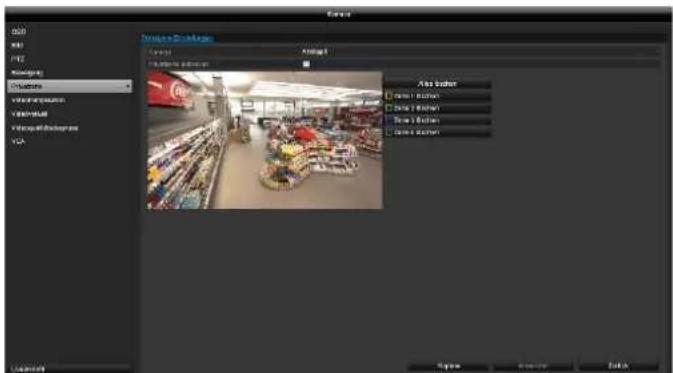

Privatzone 38

Videomanipulation ....38

Videoverlust 39

Videoqualitätsdiagnose....41

VCA 42

Aufzeichnung 44

Zeitplan 44

TAB Aufzeichnung....44

Stream Einstellungen....45

TAB Aufzeichnung....45

TAB Substream 46

Erweiterte Einstellung 46

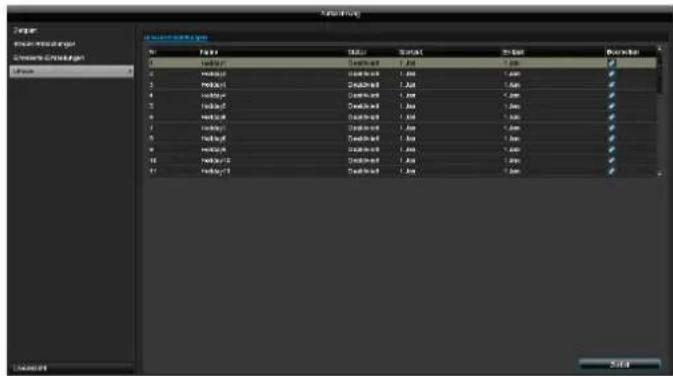

Urlaub....46

HDD 48

Festplatten 48

Festplatte einbauen 48

Allgemein 48

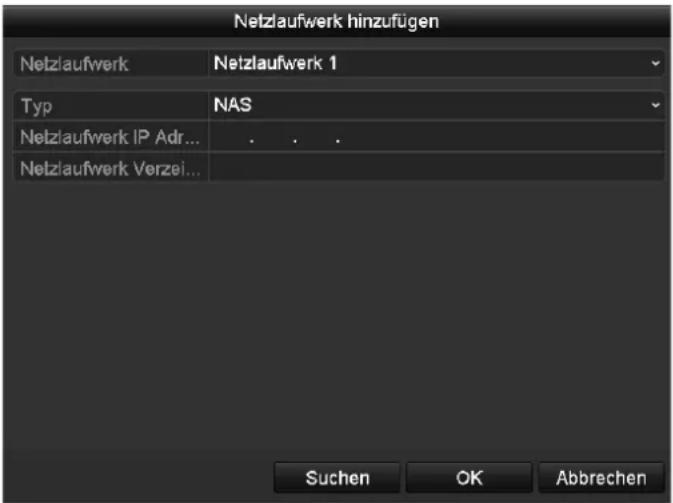

Das Netzlaufwerk muss vor Verwendung initialisiert werden.Erweiterte Einstellungen....49

Panikaufzeichnung ....51

Aufzeichnung ....51

Alarm....51

Manuelle Videoqualitätsdiagnose ....51

Video Export....53

Dauer 53

Ereignis 54

Wartung....55

System Info 55

Protokoll Suche ....55

Import / Export 56

Update....56

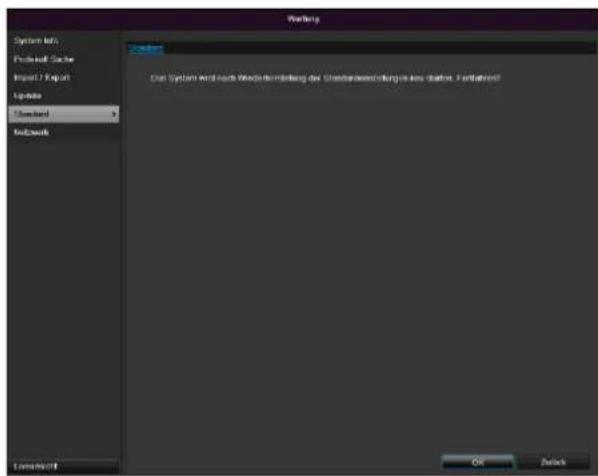

Werkseinstellungen....57

Netzwerk 57

TAB Netzwerkauslastung....57

TAB Netzwerkerkennung ....57

TAB Statistik von Netzwerkressourcen 58

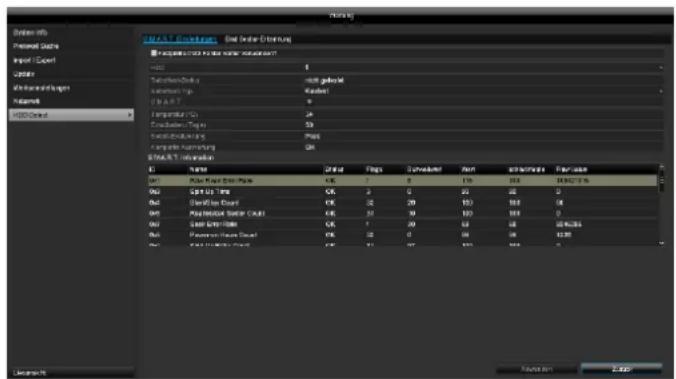

S.M.A.R.T....58

Festplattenstatus überprüfen....59

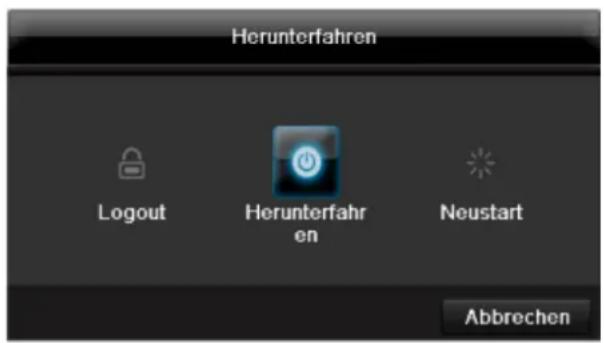

Herunterfahren....59

Störungsbehebung ....60

Gerät reinigen und Pflege 60

Hinweis....60

Technische Daten 61

Entsorgen 62

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie....62

Hinweis auf RoHS EG-Richtlinie....62

Glossar 63

Verwendete Fachbegriffe....63

Über das interne Festplattenlaufwerk....65

Kurzanleitung

Bevor Sie beginnen

Folgende Vorbereitungen sind zu treffen:

1. Beachten Sie Allgemeine Hinweise, Sicherheitshinweise sowie Ausführungen zum Aufstellen und Anschließen, siehe S. 10.

2. Prüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigung.

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

Festplatte installieren

Warnung

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz! Achten Sie auf die nötige Erdung, um statische Entladung zu vermeiden.

1. Installieren Sie eine Festplatte, siehe separate Kurzanleitung.
2. Stellen Sie zunächst die Verbindung zur Hauptplatine mit dem blauen Datenkabel her (kleiner Stecker).
3. Verbinden Sie das Stromkabel (großer Stecker, 5-adrig).
4. Überprüfen Sie die Steckverbindungen auf festen Sitz.
5. Schließen Sie das Gehäuse.

Hinweis

Benutzen Sie nur Festplatten, die für die Videoaufzeichnung und den 24/7 Betrieb freigegeben sind.

Anschlüsse herstellen

Hinweis

Mindestradius bei der Kabelverlegung beachten! Kabel nicht knicken!

1. Verbinden Sie alle Kameras mit dem Rekorder.
2. Verbinden Sie den Rekorder via Netzwerkkabel mit dem LAN.
3. Verbinden Sie den Monitor mit dem VGA- oder HDMI-Anschluss.
4. Verbinden Sie die Maus mit dem USB-Anschluss.
5. Stellen Sie den Netzanschluss her, das Gerät startet im Anschluss automatisch.

Gerät konfigurieren

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

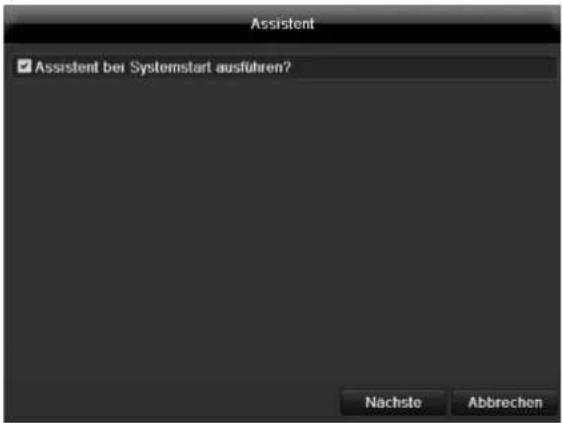

• Führen Sie die einzelnen Schritte des „Einrichtungsassistenten“ aus, siehe S. 15.
• Folgende Einstellungen werden nacheinander konfiguriert: (Reihenfolge)

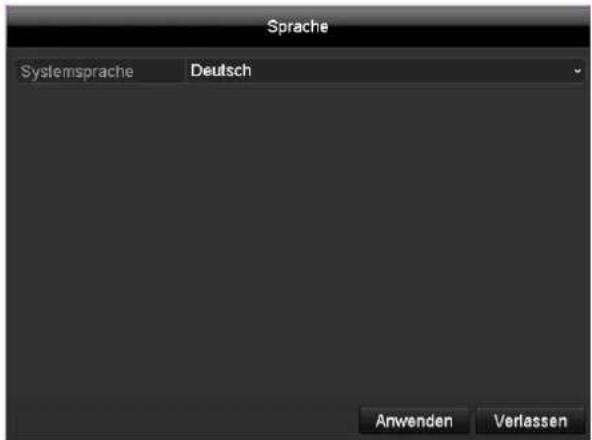

• Sprache der Bedieneroberfläche wählen
  • Einrichtung des Administrators

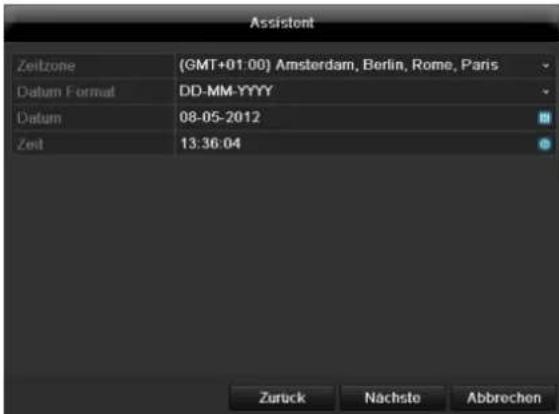

• Zeiteinstellungen (Datum, Uhrzeit ...)

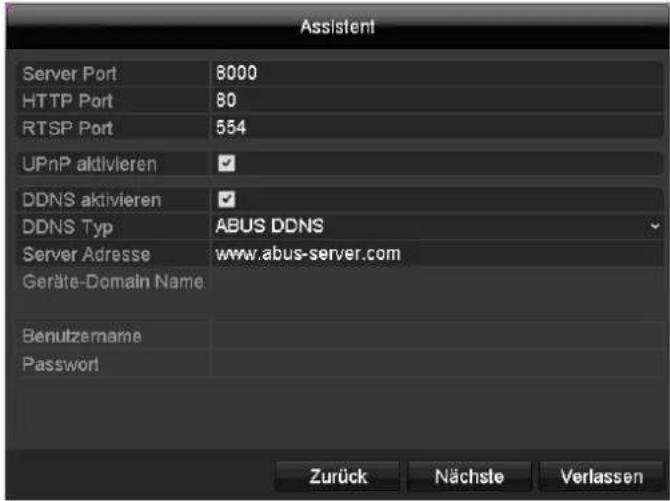

• Netzwerkeinstellungen

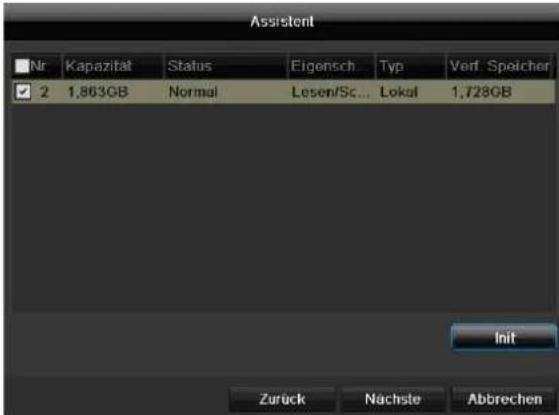

• Festplattenverwaltung (Initialisierung etc.)
• Kameraeinstellungen
  • Aufzeichnungs-Einstellungen

Hinweis

Informieren Sie sich auf der ABUS Homepage (www.abus.com), ob neue Firmware Updates für dieses Gerät verfügbar sind und installieren Sie diese.

Hinweis

Nachträgliche Änderung von Datum bzw. Uhrzeit kann zu Datenverlust führen!

- Beachten Sie die Menü-Übersicht S. 23 sowie die Hinweise und Erläuterung zur grundlegenden Bedienung des Systems S.5.

Beachten Sie die Erläuterungen zu:

Live-Darstellung	S. 18
Wiedergabe	S. 21
Datenexport	S. 44
Fehlersuche	S. 60

Wichtige Sicherheitshinweise

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol Signalwort Bedeutung

	Warnung	Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit.
	Warnung	Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung.
	Wichtig	Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.
mm	Hinweis	Hinweis auf wichtige Informationen.

Folgende Auszeichnungen werden im Text verwendet:

	Bedeutung
1. ...	Handlungsaufforderung/-anweisung mit festgelegter Reihenfolge der Handlungsschritte im Text
2. ...
• ...	Aufzählung ohne festgelegte Reihenfolge im Text bzw. Warnhinweis
• ...

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!

Dieses Gerät darf nur für folgende(n) Zweck(e) verwendet werden:

- Dieser 16-Kanal HD-TVI Videorekorder dient in Kombination mit angeschlossenen Videosignalquellen (Analog/HD-TVI Kameras) und Videoausgabegeräten (TFT Monitor) zur Überwachung von Objekten.

i Hinweis

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Weisen Sie Ihren Kunden bei der Installation auf das Vorhandensein dieser Richtlinien hin.

Allgemein

Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

Warnung

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.

Für Folgeschäden übernehmen wir keine Haftung!

Warnung

Bei Personen- und/oder Sachschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung.

In solchen Fällen erlischt jeder Garantieanspruch!

Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf.

Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.

Stromversorgung

- Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert.

- Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen.

Warnung

Beugen Sie Datenverlust vor! Verwenden Sie das Gerät stets an einer Unterbrechungsfreien Stromversorgung USV mit Überspannungsschutz.

- Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

- Der Ein-/Aus-Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz.

- Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein direkter und ungehinderter Zugang zur Netzsteckdose gewährleistet ist und der Stecker in einer Notsituation sofort abgezogen werden kann.

- Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes grundsätzlich von der Netzsteckdose getrennt werden. Vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte vom Stromnetz. Oder schließen Sie das Gerät an eine USV an.

Warnung

Niemals das Gerät selbst öffnen! Es besteht die Gefahr eines Stromschlags! Sollte es erforderlich sein, das Gerät zu öffnen, wenden Sie sich bitte an geschultes Fachpersonal oder Ihren Facherrichter.

- Der Einbau oder Umbau einer Festplatte sollte nur von ausgebildetem Personal oder Ihrem Facherrichter erfolgen.

Warnung

Einbauten oder Modifikationen des Gerätes führen zum Garantieverlust, wenn diese nicht durch Fachpersonal erfolgen.

Wir empfehlen den Einbau einer Festplatte durch einen Facherrichter durchführen zu lassen. Bei unsachgemäßem Einbau der Festplatte erlischt die Garantie!

Überlastung/Überspannung

• Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.
• Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

Kabel

• Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst.
• Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
• Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen.
• Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen.
• Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

• Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit.

• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keine Eingriffe an den Strom- und Netzkabeln vor!

Aufstellort/Betriebsumgebung

• Stellen Sie das Gerät auf eine feste, ebene Oberfläche und stellen Sie keine schweren Gegenstände auf das Gerät.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt.
• Betriebstemperatur und Betriebsluftfeuchtigkeit: -10 °C bis 55 °C, maximal 85 % relativer Feuchte. Das Gerät darf nur in gemäßigtem Klima betrieben werden.

Achten Sie darauf, dass

- immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einem dicken Teppich, auf ein Bett oder dorthin, wo Belüftungsschlitze verdeckt werden, und lassen Sie mindestens 10 cm Abstand zu allen Seiten);

- keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;

- kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;

- das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht;

- keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen;

- der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird,

- das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder neben das Gerät);

- keine Fremdkörper eindringen;

- das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;

- das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird.

Wartung und Pflege

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker, Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist.

• Trennen Sie das Gerät für Wartungstätigkeiten (z. B. Reinigen) vom Netz!
• Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde.
• Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.
• Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Bei geöffnetem Gehäuse besteht Lebensgefahr durch einen elektrischen Schlag.
• Das Gehäuse des Gerätes und die Fernbedienung mit einem feuchten Tuch reinigen.
• Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen.
• Keine der folgenden Substanzen verwenden:
• Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
• Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

Warnung

Das Gerät arbeitet mit gefährlicher Spannung. Das Gerät darf daher nur durch autorisierte Fachleute geöffnet werden. Alle Wartungs- und Servicearbeiten müssen von autorisierten Unternehmen durchgeführt werden. Unsachgemäße Reparaturen können den Benutzer des Gerätes in Lebensgefahr bringen.

Zubehör

- Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

Inbetriebnahme

• Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweisung beachten!
• Öffnen Sie das Gehäuse nur zum Einbauen der Festplatte.

Warnung

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind!

Warnung

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann.

Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Kinder

• Elektrische Geräte nicht in Kinderhände gelangen lassen! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein.
• Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!
• Dieses Gerät gehört nicht in Kinderhände. Federnde Teile können bei unsachgemäßer Benutzung herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und

Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typografische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Allgemeine Informationen

Um das Gerät richtig zu verwenden, lesen Sie dieses Benutzerhandbuch sorgfältig durch und bewahren Sie es zum späteren Gebrauch auf.

Dieses Handbuch enthält Anleitungen zur Bedienung und zur Wartung des Rekorders. Verständigen Sie zur Reparatur des Gerätes einen autorisierten Fachbetrieb.

i

Hinweis

Beachten Sie bitte, dass die am Rekorder softwaretechnisch vorgenommenen Änderungen erst mit einem Klick auf „Anwenden“ / „Bestätigen“ akzeptiert werden müssen, bevor Sie den TAB oder das Menü verlassen.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

Papier-, Pappe und Wellpappe bzw.

Kunststoffverpackungsteile sollten in die jeweils dafür vorgesehenen Sammelbehälter gegeben werden.

Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Bei einer eventuellen Beschädigung der

Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und kontaktieren Sie den Hersteller.

Lieferumfang

• ABUS 416-Kanal HD-TVI Videorekorder
- USB Maus
- SATA-Kabel und Schrauben für Festplatten
- Netzstecker
• 19" Montagewinkel
• CD
- Benutzerhandbuch
- Quick Guide

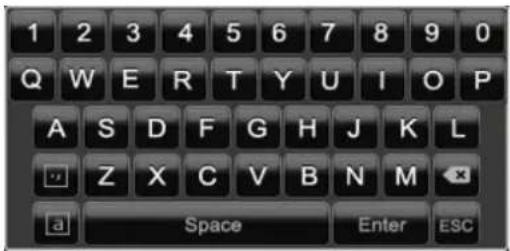

Bildschirmtastatur

Wenn Sie mit der Maus auf ein Texteingabefeld klicken, erscheint die Bildschirmtastatur:

Bei reinen Zahleneingaben erscheint folgende Bildschirmtastatur:

1 2 3 4 5 6 7 8 9 . 0 Space Enter ESC

Die Tasten haben die identische Funktion einer Computer-Tastatur.

- Um ein Zeichen einzugeben, klicken Sie mit dem linken Mauszeiger darauf.

- Um die Eingabe abzuschließen, klicken Sie auf Enter.

- Um das Zeichen vor dem Cursor zu löschen, klicken Sie auf ←.

- Um zwischen Groß- und Kleinschreibung zu wechseln, klicken Sie auf das umrahmte a. Die aktive Einstellung wird oberhalb der Tastatur angezeigt.

- Um eine Eingabe abzubrechen oder das Feld zu verlassen, klicken Sie auf ESC.

Gerät starten

Achtung

Das Gerät darf nur an die auf dem Typenschild angegebene Netzspannung angeschlossen werden!

Verwenden Sie zur Sicherheit eine Unterbrechungsfreie Stromversorgung USV.

Wenn das Gerät an die Stromversorgung angeschlossen wird, startet es automatisch und die LED-Statusleiste leuchtet.

1. Während des Startvorgangs führt das Gerät einen Selbsttest durch.

2. Abschließend erscheint der Einrichtungsassistent. Beenden Sie diesen, um zur Live-Darstellung zu gelangen.

Gerät ausschalten, sperren, neu starten

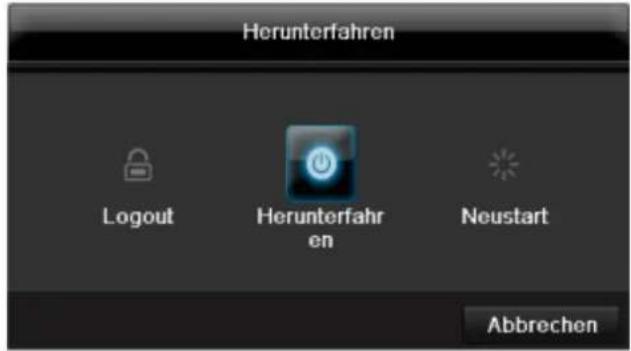

Klicken Sie im Hauptmenü auf Herunterfahren. Die Übersicht erscheint.

Herunterfahren Logout Herunterfahr en Neustart Abbrechen

1. Wählen Sie zum Ausschalten die Option Herunterfahren und bestätigen Sie die Abfrage mit Ja. Das Gerät wird ausgeschaltet.

- Während des Ausschaltvorgangs keine Taste drücken!

• Ziehen Sie nun den Stecker der Netzteils.

1. Wählen Sie zum Sperren des Systems das linke Symbol Logout. Die Benutzeroberfläche ist gesperrt, um in das Menü zu gelangen, ist die Eingabe eines Kennwortes notwendig.

2. Wählen Sie zum Neustart das rechte Symbol Neustart. Das Gerät führt einen Neustart durch.

Gerät einschalten

- Stecken Sie das Netzteil an, um das Gerät zu starten.

Einrichtungsassistent

System einrichten

Der Einrichtungsassistent führt Sie durch die notwendigen Grundeinstellungen des Systems. Danach ist der Videorekorder zur Aufnahme und Überwachung eingerichtet.

Hinweis

Sämtliche Detaileinstellungen finden Sie im Gerätemenü, siehe Übersicht auf S.23.

Nach dem erstmaligen Einschalten erscheint die Sprach-Auswahl:

Sprache Systemsprache Deutsch Anwenden Verlassen

1. Klicken Sie in das Eingabefeld und wählen Sie Ihre Sprache aus der Liste. Zum Fortfahren auf √ klicken. Folgende Abfrage erscheint:

Assistant ✓ Assistant bei Systemstart ausführen? Nachste Abbrevchen

- Klicken Sie auf Nächste, um den Assistenten zu starten.

Hinweis

Nachdem das System eingerichtet ist, können Sie die „Checkbox“ deaktivieren, das Häkchen wird ausgeblendet und der Assistent nicht mehr automatisch gestartet.

Administrator einrichten

Warnung

Notieren Sie sich das Admin-Passwort. Voreingestellt ist

„1 2 3 4 5“.

Assistant Admin Password ***** Neues Admin Pass ... Notes Password Bestaligen Zuruck Nachste Abbrechen

1. Klicken Sie in das Eingabefeld und geben Sie das Admin Passwort ein.
2. Um ein neues Passwort zu vergeben, aktivieren Sie die „Checkbox“ vor Neues Admin Passwort.
3. Geben Sie das neue Passwort ein und bestätigen Sie Ihre Eingabe im Feld darunter.
4. Klicken Sie auf Nächste.

Systemzeit-/und Datum

Assistant Zeitzone (GMT+01:00) Amsterdam, Berlin, Rome, Paris Datum Format DD-MM-YYYY Datum 08-05-2012 Zeit 13:36:04 Zurück Nachste Abbrechen

1. Geben Sie die Systemzeit bestehend aus Datum und Uhrzeit ein.
2. Beenden Sie die Einstellung mit klicken auf Nächste.

Netzwerkeinstellungen

Assistant NIC Typ 10M/100M/1000M Self-adaptive DHCP aktivieren IPv4 Adresse 192 .168 0 .80 IPv4 Subnet Mask 255 .255 .255 .0 IPv4 Default Gateway 192 .168 0 .1 Beverzugter DNS-S... Alternative DNS-Se... Zuruck Nachsto Abbrechen

i

Hinweis

Erfragen Sie beim zuständigen Netzwerk-Administrator, ob Sie DHCP wählen können oder die IP-Adresse und die weiteren Einstellungen manuell vornehmen müssen.

1. DHCP aktiv: wenn im Netzwerk-Router DHCP eingerichtet ist, aktivieren Sie die „Checkbox“ DHCP. Sämtliche Netzwerkeinstellungen werden dann automatisch vorgenommen
2. DHCP nicht aktiv: geben Sie die Daten manuell ein (IPv4-Adresse, IPv4 Subnetz-Maske sowie das standardmäßig eingestellte IPv4 Gateway = IPv4-Adresse des Routers). Optional können Sie auch die Adresse des DNS-Servers eintragen, welche Sie für den E-Mail Versand benötigen.

Eine typische Adressvergabe könnte folgendermaßen aussehen:

• IPv4-Adresse: 192.168.0.50
• IPv4 Subnetzmaske: 255.255.255.0
• IPv4 Default Gateway: 192.168.0.1
- Bevorzugter DNS-Server: 192.168.0.1

i

Hinweis

Dem Gerät sollte bei Fernzugriff über das Internet eine feste Netzwerkadresse vergeben werden.

Assistent Server Port 8000 HTTP Port 80 RTSP Port 554 UPnP aktivieren ✓ DDNS aktivieren ✓ DDNS Typ ABUS DDNS Server Adresse www.abus-server.com Geräte-Domain Name Benutzername Password Zurück Nächste Verlassen

i

Hinweis

Sollte zum Zeitpunkt der Erstinstallation keine detaillierten Daten zur Port- und DDNS-Konfiguration vorliegen, dann verwenden Sie die vom Assistent vorgeschlagenen Standarteinstellungen.

1. Server Port: Netzwerk Port für Fernzugriff über PC-Software und App
2. HTTP Port: Netzwerk Port für Fernzugriff auf das Web-Interface des Rekorders
3. UPnP aktivieren: Aktiviert die automatische Konfiguration der Portfreigaben am Router und Geräteanzeige in der Windows Netzwerkumgebung
4. DDNS aktivieren: aktiviert die DDNS-Funktion zum Abgleich der externen IP-Adressen mit einem DDNS-Anbieter
5. DDNS Typ: Wählen Sie den DDNS-Anbieter aus. Sie erhalten einen kostenlosen DDNS-Zugang über abus-server.com
6. Server Adresse: Geben Sie hier die Adressdaten des DDNS-Anbieters ein (nicht notwendig bei ABUS-Server).
7. Benutzername und Passwort: Geben Sie hier die Zugangsdaten des DDNS-Anbieters ein (nicht notwendig bei ABUS-Server.

Festplattenverwaltung

Assistent Nr Kapazität Status Eigensch Typ Verf Speicher 2 1,863GB Normal Lesen/Sc... Lokal 1,728GB Init Zurück Nachste Abbrechen

1. Um eine Festplatte einzurichten, aktivieren Sie die „Checkbox“ mit einem Linksklick und klicken Sie dann auf Init.

Warnung

Dabei werden alle darauf befindlichen Daten gelöscht!

1. Bestätigen Sie die Sicherheitsabfrage mit OK. Die Festplatte wird für die Verwendung eingerichtet. Der Fortschritt wird mit dem Statusbalken angezeigt.
2. Beenden Sie die Einstellung mit OK und klicken Sie auf Nächste.

Kameraaufzeichnung

Assistent Kamera Analog 1 ✓ Starte Aufnahme ● Dauer ● Bewegungserkennung Kopiere Zurück OK Verlassen

1. Wählen Sie bei „Kamera“ eine Kamera aus, mit der sie aufzeichnen möchten.
2. Aktivieren Sie die Checkbox „Starte Aufnahme“.
3. Wählen Sie die Aufzeichnungsart aus. Sie können zwischen „Dauer“ und „Bewegungserkennung“ wählen.
4. Drücken Sie auf Kopiere, um die Einstellung für andere Kameras zu übernehmen. Wählen Sie dazu die in dem neuen Fenster erscheinenden Kameras aus. Aktivieren Sie die jeweilige Checkbox mit einem Mausklick.
5. Beenden Sie die Einstellung und den Einrichtungsassistenten mit OK.

Liveansicht

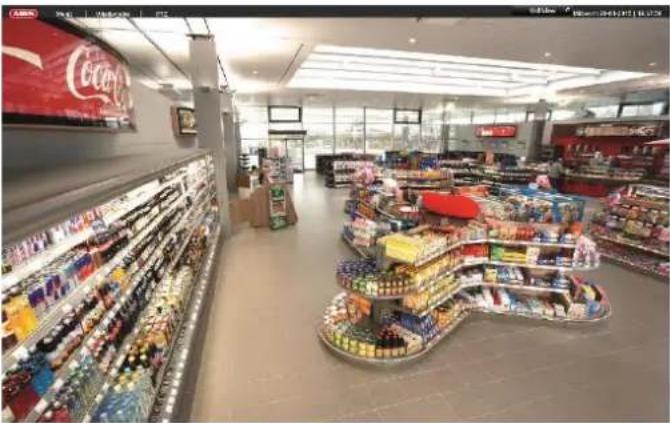

Überblick

Die Liveansicht startet automatisch nach dem Einschalten des Gerätes.

In der Kopfzeile befinden sich die Menüs

• Menü und
  • Wiedergabe

Auf der rechten Seite der Kopfzeile befindet sich das Datum und die Uhrzeit des Gerätes. Links davon befindet sich die Multi-Ansicht.

• Um das Popup-Menü der Multi-Ansicht zu öffnen, klicken auf das Symbol.
• Um durch die verschiedenen Ansichten zu schalten, klicken Sie auf eines der Symbole in der auftauchenden Pop-Up Leiste.

Im Hauptbildschirm werden die Signale der angeschlossenen Kameras dargestellt.

- Mit Doppelklick der linken Maustaste können Sie das jeweilige Kamerabild als Vollbild darstellen oder wieder zu ursprünglichen Ansicht zurückschalten.

Statussymbole

- Folgende Symbole werden je nach Betriebsstatus des Gerätes dargestellt:

Symbol	Bedeutung
R	gelb: BewegungsaufzeichnungAufzeichnung nur beiBewegungserkennung
R	blau: AufzeichnungDauer-Aufzeichnung

Popup-Menü bei Mausbedienung

Hinweis

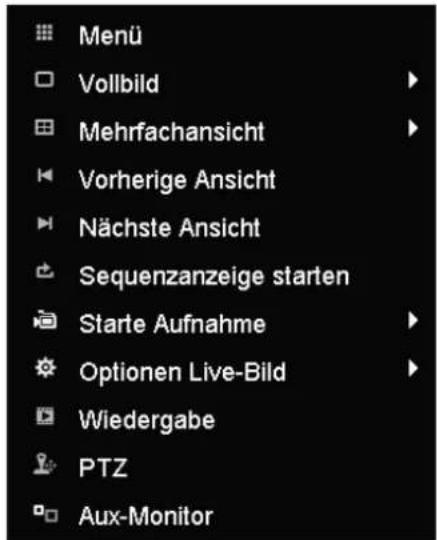

Drücken Sie die rechte Maustaste, während der Mauszeiger über einem Live-Bild befindet.

Folgende Einstellungen sind möglich, der Pfeil nach rechts zeigt, dass sich ein Untermenü zur Auswahl öffnet:

Menü Vollbild Mehrfachansicht Vorherige Ansicht Nächste Ansicht Sequenzanzeige starten Starte Aufnahme Optionen Live-Bild Wiedergabe PTZ Aux-Monitor

Menü	Öffnet das Hauptmenü
Vollbild	Vollbildansicht der gewählten Kamera
Mehrfachansicht	Verschiedene Kameralayouts
Vorherige Ansicht	Darstellung der vorherigen Kamera
Nächste Ansicht	Darstellung der nächsten Kamera(s)
Sequenzanzeige starten	Startet die sequenzielle Anzeige der Kameras
Starte Aufnahme	Überschreibt die Zeitpläne aller angeschlossenen Kameras für eine Dauer- oder Bewegungsaufnahme und startet diese
Optionen Live-Bild	Einstellung des Ausgabemodus für die Bildschirmdarstellung
Wiedergabe	Zur Wiedergabeansicht wechseln
PTZ	Aktiviert den PTZ Modus der gewählten Kamera
Aux-Monitor	Wechsel der Mouse-Steuerung zum Aux-Monitor

Hinweis

Sequenzanzeige starten: Legen Sie in den Anzeige-Einstellungen die Sequenzverzögerung für die Darstellung fest.

Hinweis

Aktivierung des „Aux Monitor“ ohne angeschlossenen Spot-Bildschirm: Mauszeigerfunktion ist deaktiviert.

Auswahlleiste im Kamerabild

Klicken Sie in der Einzel- oder Mehrfachansicht auf ein Kamerabild. Es erscheint eine Auswahlleiste:

(1)

(4)

(6)

(7)

(8)

No	Bedeutung des Symbols
(1)	Bereich zum Bewegen der Miniaturleiste
(2)	Manuelle Aufzeichnung aktivieren/deaktivieren
(3)	Sofortige Wiedergabe der letzten 5 Minuten
(4)	Aktivieren / Deaktivieren der Audiofunktion
(5)	PTZ-Steuermenü öffnen (nur bei PTZ-Kameras)
(6)	Digital-Zoom aktivieren
(7)	Einstellungen der Bilddarstellung
(8)	Schließen der Auswahlleiste

Einstellungen

Hinweis

Die Liveansicht kann folgendermaßen eingestellt werden.

Öffnen Sie das Hauptmenü und klicken Sie auf Konfiguration. Klicken Sie anschließend auf Liveansicht:

Algorithm Layout Area R3.72 Environment Warning Balance Settings Data Entry Data Transfer Data Output Data Storage Data Link Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Address Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Asset Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data Link Value Data LinkValue

Im TAB Allgemein stehen folgende Einstellungen zur Verfügung:

Video Ausgabe	HDMIWählt den Anschluss aus, an dem die Einstellungen geändert werden.
LiveansichtModus	Verschiedene Kameralayouts1x1, 2x2, 1+5, 1+7, 3x3, 4x4
Verweilzeit	Umschaltzeit zwischen den einzelnen Kameras bei Sequenzanzeige
Audio aktivieren	Aktiviert den Audioausgang (VGA/HDMI/BNC) für die Liveansicht.
Statusleiste anzeigen	Aktvieren/Deaktivieren der Statusleiste
Ereignis anzeigen auf	Monitor für die Ausgabe von Ereignissen zuweisen
Vollbild Überwachung Verweilzeit	in Sekunden, die das Ereignis auf dem zugewiesenen Monitor angezeigt wird.
Nachalarm Anzeigedauer	in Sekunden, wie lange das Pop-Up Fenster nach einem Alarm angezeigt werden soll.

VGA-Anschluss Main ausgegeben. Schließen Sie das VGA-Kabel an und starten Sie den Rekorder erneut um die automatische Erkennung durchzuführen.

Kameraausgang einstellen

Sie können maximal 16 Kameras in der Liveansicht gleichzeitig darstellen lassen.

1. Klicken Sie auf den TAB Ansicht:

2. Wählen Sie den Darstellungs-Modus aus.

3. 1 × 1

4. 2×2
   • 1 + 5
   • 1+7
5. 3×3

6. 4 × 4

7. Mit den Navigationstasten weisen Sie dem jeweiligen Bildschirmausschnitt das gewünschte Kamerasignal zu.

• Die Einstellung X bedeutet, dass diese Kamera nicht gezeigt wird.

1. Klicken Sie auf Anwenden, um die Einstellung zu übernehmen.

Hinweis

VGA-Monitor angeschlossen

Ein angeschlossener VGA-Monitor wird beim Start automatisch erkannt. Das Hauptvideosignal wird auf dem Monitor ausgegeben

Kein HDMI-Monitor angeschlossen:

Ist beim Start das HDMI-Kabel nicht am Monitor angeschlossen, wird das Hauptvideosignal am

Wiedergabe in der Liveansicht

Allgemeines

Die Wiedergabe kann auf drei verschiedenen Wegen erfolgen:

• Über Ereignissuche im Hauptmenü,
  • aus der Livedarstellung bzw.

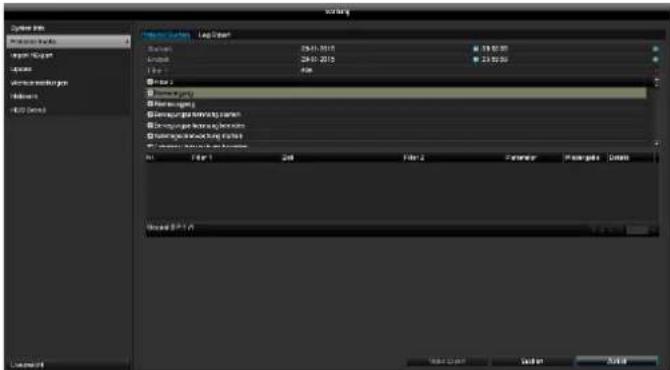

• über die Protokoll Suche im Wartungsmenü.

i

Hinweis

Die Tasten „Vorheriger/Nächster Datei/Tag/Ereignis“ sind je nach Wiedergabemodi wie folgt belegt:

Normale Wiedergabe: Beim Drücken einer der Tasten wechselt die Wiedergabe zum vorherigen/nächsten Tag. Ereignissuche: Beim Drücken einer der Tasten wechselt die Wiedergabe zum vorherigen/nächsten Ereignis. Datenexport: Beim Drücken einer der Tasten wechselt die Wiedergabe zur vorherigen/nächsten Datei.

i

Hinweis

Die zeitgleiche Wiedergabe von bis zu 16 Kamerakanälen ist möglich.

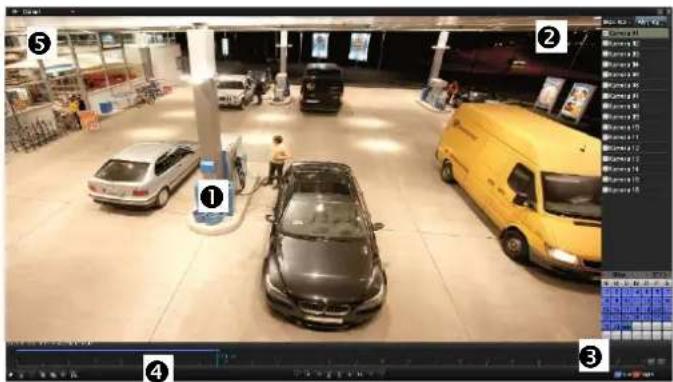

Der Wiedergabe-Bildschirm

Die Wiedergabe wird über das Kontrollfeld gesteuert:

No	Bereich
1	Laufende Wiedergabe mit Datum und Uhrzeit
2	Kamera zur Wiedergabe auswählen
3	Kalender mit Typ der Aufzeichnung
4	Kontrollfeld mit Zeitachse(siehe rechts)
5	Auswahl des Wiedergabe-Typs

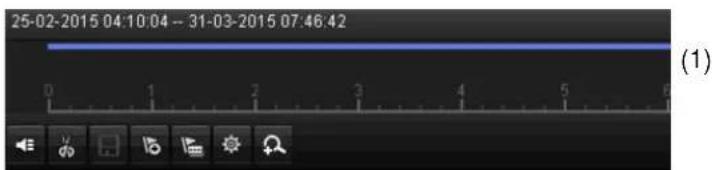

Steuerung über Kontrollfeld

Das Kontrollfeld (4) dient zur Steuerung der laufenden Wiedergabe. Die Symbole haben folgende Bedeutung:

25-02-2015 04:10:04 -- 31-03-2015 07:46:42 (1)

No	Bedeutung des Symbols
1	Zeitachse:Klicken Sie mit der Maus in die Zeitachse, um die Wiedergabe an einer anderen Stelle fortzusetzenKlicken Sie auf den „Schieber“, und ziehen Sie diesen zu der gewünschten Zeit, um von die Wiedergabe ab diesem Zeitpunkt zu starten
2	Audio aktivieren / deaktivieren
3	Video-Clip Export starten/stoppen
4	Video-Clip speichern
5	Markierung hinzufügen (siehe Wiedergabe-Typ „Markierung“)
6	Benutzerdefinierte Markierung hinzufügen (siehe Wiedergabe-Typ „Markierung“)
7	Markierung verwalten
8	Digitaler Zoom
9	Wiedergabe Rückwärts
10	Wiedergabe Stop
11	Wiedergabe Start / Pause
12	30 Sekunden zurück springen
13	30 Sekunden vorwärts springen
14	Langsamer Vorlauf ( 8x 1x )
15	Schneller Vorlauf (1x → 8x)
16	Vorheriger Tag
17	Nächster Tag
18	Ausschnitt Zeitleiste verkleinern
19	Ausschnitt Zeitleiste vergrößern
20	Markierung für Daueraufzeichnung
21	Markierung für Ereignisaufzeichnung (Bewegung, Alarm, VCA)

Klicken Sie auf „Markierungen verwalten“ (6):

Markierungen verwalten Kam... Name Markierung Zeit Be... Lös... D1 test1 03-07-2014 08:05:19 D1 TAG 03-07-2014 08:06:35 D1 TAG 03-07-2014 08:06:36 D1 TAG 03-07-2014 08:06:38 D1 TAG 03-07-2014 08:06:38 D1 test 2 03-07-2014 08:06:40 Gesamt: 6 P: 1/1 Abbrechen

- Um die Beschreibung Ihrer Markierung zu ändern klicken Sie auf das Bearbeiten-Symbol. Zum Entfernen klicken Sie auf das Löschen-Symbol.

Auswahl Wiedergabe-Typ

Mittels Auswahl des Wiedergabe-Typs (5) können unterschiedliche Arten von Aufzeichnungen und Ereignisse in der Wiedergabeansicht dargestellt und gefiltert werden.

Dauer Ereignis Markierung Smart Externe Datei

Folgende Menüs stehen zur Verfügung:

Typ	Beschreibung
Dauer	Wiedergabe von aufgezeichneten Videodaten.
Ereignis	Suche und Wiedergabe von Videodaten, welche mittels Bewegungserkennung oder Alarmeingang aufgezeichnet wurden.
Markierung	Suche und Wiedergabe von Videodaten, welche mit einer Markierung versehen wurden.
Smart	Suche und Wiedergabe von Videodaten mittels vordefinierter Vollbildbewegungserkennung für alle aufgezeichneten Daten.Weitere Filteroptionen für Bewegungssuche und VCA zusätzlich verfügbar.
Externe Datei	Suche und Wiedergabe von Videodaten, welche auf einem angeschlossenen externen Datenträger (USB) gefunden wurden.

Gerätemenü

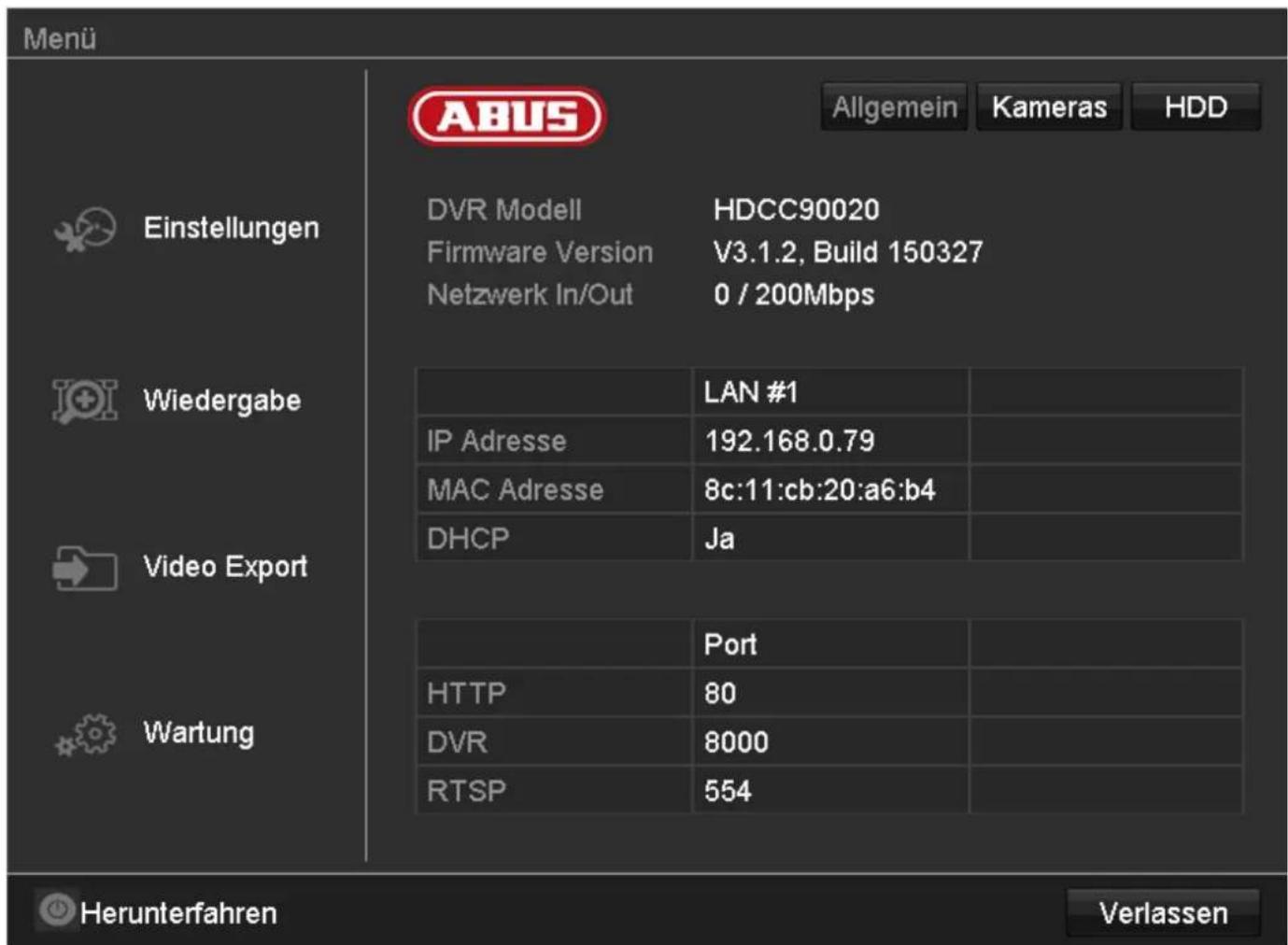

Menüübersicht

Nachfolgende Menü-Übersicht zeigt die wichtigsten Menüs mit denen das Gerät einzustellen und steuern ist.

Zudem können Sie auf der rechten Seite wichtige Informationen zu ihrem Gerät entnehmen.

• Klicken Sie auf das gewünschte Menü, um dieses zu öffnen.
• Zum Schließen der Menü-Übersicht klicken Sie auf Verlassen.

Menü ABUS Allgemein Kameras HDD Einstellungen DVR Modell HDCC90020 Firmware Version V3.1.2, Build 150327 Netzwerk In/Out 0 / 200Mbps Wiedergabe IP Adresse LAN #1 MAC Adresse 192.168.0.79 DHCP 8c:11:cb:20:a6:b4 Ja Video Export Wartung Port HTTP 80 DVR 8000 RTSP 554 Herunterfahren Verlassen

Menü	Beschreibung
Einstellungen	Leitet zu den Menüs Konfiguration, Kamera, Aufzeichnung, HDD, Wiedergabe weiter.
Wiedergabe	Parametergesteuerte Suche nach Video- oder Bildaufzeichnungen, die von Ereignissen wie Bewegungserkennung gestartet wurden, sowie in der Wiedergabe gesetzten Markierungen.
Video Export	Parametergesteuerte Suche nach Video- oder Bildaufzeichnungen, die von Ereignissen wie Alarmen oder Bewegungserkennung gestartet wurden, sowie Alarmereignisse und in der Wiedergabe gesetzten Markierungen.
Wartung	System Informationen, Protokoll durchsuchen, Konfiguration importieren/exportieren, Gerätewartung wie Update auf neue Firmware, Werkseinstellungen laden, Netzwerkauslastung anzeigen.

Einstellungen

Einstellungen Konfiguration Kamera Aufzeichnung HDD Panik Aufzeichnung Zurück

Menübeschreibung

Menü	Beschreibung
Konfiguration	Verwalten aller Geräteeinstellungen (Allgemein, Netzwerk, Liveansicht, Warnung, Benutzer).
Kamera	Menü zum Einstellen von Kameraparametern (OSD-Konfiguration, Bildmodus, Bewegungserkennung, Privatzone, Sabotageüberwachung, Videoverlust).
Aufzeichnung	Menü zum Einstellen von Aufnahmeparametern (Zeitplan, Kamerauflösung, Urlaub etc.).
HDD	Eingebaute Festplatte initialisieren bzw. verwalten (zuweisen Lese-/Schreibfunktion, Kameras, verwalten Netzwerkfestplatte etc.).
Panik Aufzeichnung	Menü zum Einstellen von manuellen Aufzeichnungen.

Konfiguration

Das Menü Konfiguration verwaltet sämtliche Geräteeinstellungen.

Warnung

Vergewissern Sie sich, dass Datum und Uhrzeit korrekt eingestellt wurden.

ACHTUNG:

Nachträgliche Änderung kann zu Datenverlusten führen!

Sorgen Sie rechtzeitig für eine Datensicherung.

Überblick

Menü	Einstellung
Allgemein	Sprache, Video, Uhrzeit, Datum, Maus, Passwort, Sommerzeit, weitere Einstellungen
Netzwerk	Erforderliche Netzwerkeinstellungen (manuelle IP, DHCP, PPPOE, DDNS etc.) sowie Netzwerkstatus-Übersicht
RS-232	Einstellung der seriellen Schnittstelle (nur für Service-Zwecke)
Alarm	Einstellungen für die Alarm I/Os der Netzwerkkameras
Liveansicht	Displayeinstellungen, Zuweisung des Ereignisausganges
Warnung	Verhalten des Gerätes im Ausnahmefall (Festplatte voll, Netzwerk getrennt etc.)

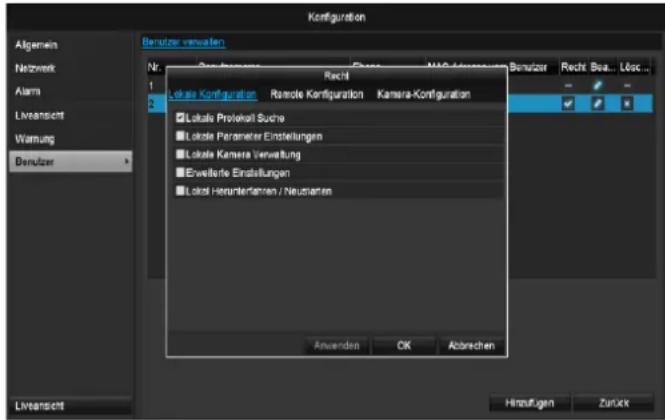

Benutzer	Hinzufügen, Ändern von Benutzern, Vergabe Zugriffsrechte

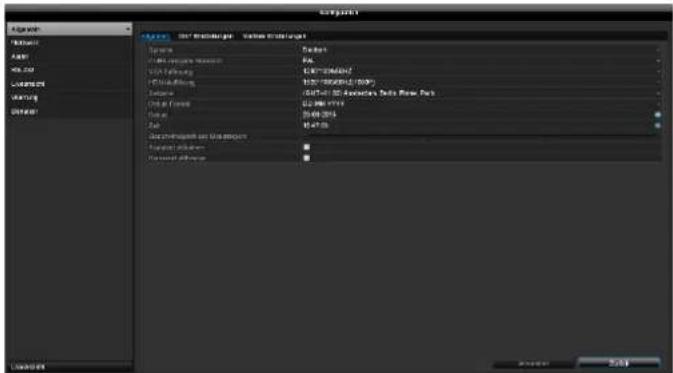

Allgemeine Einstellungen

TAB Allgemein	Einstellung
Sprache	OSD-Sprache
CVBS-Ausgabe Standard	Videoausgabeformat am BNC-Videoausgang (PAL/NTSC)
Auflösung	Monitor-Auflösung
Zeitzone	GMT (Greenwich Mean Time)
Datumsformat	MM-TT-JJJJ, TT-MM-JJJJ, JJJJ-MM-TT
Systemzeit	Datum, Uhrzeit
Geschwindigkeit des Mauszeigers	Schiebebalken, links niedrige,rechts hohe Geschwindigkeit
Assistent aktivieren	Checkbox aktiv:Der Assistent erscheint bei Systemstart.
Kennwort aktivieren	Checkbox inaktiv:Keine Passworteingabe am Rekorder selbst nötig. Beim Zugriff per Netzwerk muss das Passwort allerdings eingegeben werden.Checkbox aktiv:Passwort muss eingegeben werden, bevor das Menü bedient werden kann.
TAB DST Einstellungen	Einstellung
Auto DST Anpassung	Bei aktivierter Checkbox stellt das Gerät die Sommerzeit automatisch um.
DST aktivieren	Bei aktivierter Checkbox kann ein genaues Anfangs-/Enddatum gewählt werden.
Von, bis	Datum Start, Ende Sommerzeit
DST Bias	Daylight Saving Time Bias: Korrektur der Sommerzeit zur Referenzzeit
Weitere Einstellungen	Einstellungen
Name	Eindeutige Spezifikation des Gerätes
No	Zur eindeutigen Identifizierung bei Benutzung mit CMS Software
CVBS Helligkeit	Schieberegler, links niedrige, rechts höhere Helligkeit
Auto. Abmeldung	Nie / 1 ... 30 Minuten – regelt die Dauer der Menüeinblendung, bis das Menü wieder ausgeblendet wird
Menü Output Mode	Monitorausgang für Menü-Anzeige festlegen. Bei Einstellung Auto wird der Ausgang vom Rekorder ermittelt.

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Parameter	Einstellung
IP-Adresse	Eine IP-Adresse ist die eindeutige Adresse eines Netzwerkgerätes in einem Netzwerk. Diese darf innerhalb eines Netzwerks nur ein einziges Mal vorkommen. Es gibt bestimmte IP-Adressbereiche, die für öffentliche Netzwerke, wie z.B. das Internet reserviert sind.
Private Adressbereich	z.B. 10.0.0.0 - 10.255.255.255, Subnetzmaske 255.0.0.0172.16.0.0 - 172.31.255.255Subnetzmaske 255.255.0.0192.168.0.0 - 192.168.255.255Subnetzmaske 255.255.255.0
Subnetzmaske	Ist eine Bitmaske, die verwendet wird um Entscheidungen bzw. Zuordnungen beim Routing zu treffen. In Heimnetzwerken standardmäßig 255.255.255.0
Gateway	Netzwerkgerät, das allen anderen Netzwerkgeräten den Zugang zum Internet ermöglicht.Z.B. der Computer, an den das DSL-Modem angeschlossen ist oder meistens der Router bzw. Access Point innerhalb des Netzwerks.

Netzwerk-Konfiguration

Allgemeines

Die korrekten Netzwerkeinstellungen sind unabdingbar, falls Sie

- das Gerät und die Überwachung über Ihren Browser fernsteuern möchten.

Hinweis

Bitte lesen Sie vor der Einrichtung des Gerätes nachfolgende allgemeine Hinweise.

Ein Netzwerk ist ein Zusammenschluss von mindestens 2 netzwerkfähigen Geräten.

Übertragungsarten:

• kabelgebundene Netzwerke (z.B. CAT5-Kabel),
• Funknetzwerke (WLAN) und
• andere Übertragungsmöglichkeiten (Powerline).

Alle Systeme besitzen wesentliche Gemeinsamkeiten aber unterscheiden sich in verschiedener Hinsicht.

Begriffe

Anbei eine Übersicht über die Begriffe, die für die Verwendung des Gerätes in Netzwerken relevant sind.

Parameter	Einstellung
Nameserver	Auch DNS (Domain Name Server) genannt, ist dafür zuständig, dass einer Webadresse bzw. URL (z.B. www.google.de) eine eindeutige IP-Adresse zugeordnet wird.Wenn man eine Domain in einem Browser eintippt, sucht der DNS die passende IP-Adresse des Servers und leitet die Anfrage an diesen weiter.Hier kann die IP eines DNS des Providers eingetragen werden. Oft ist es aber ausreichend, die IP des Gateways zu wählen. Dieser leitet die Anfragen dann selbstständig an den Provider-DNS weiter.
DHCP	Der DHCP-Server weist einem Netzwerkgerät die IP-Adresse, Subnetzmaske, Gateway und den Nameserver automatisch zu.DHCPs sind in aktuellen Routern verfügbar. Der DHCP-Dienst muss gesondert eingestellt bzw. aktiviert werden, nähere Infos entnimmt man dem entsprechenden Handbuch.Hinweis:Bei der Verwendung von festen IP-Adressen UND einem DHCP-Server sollten Sie darauf achten, dass die festen IP-Adressen außerhalb der per DHCP vergebenen Adressen liegen, da es sonst zu Problemen kommen kann.
Port	Ein Port ist eine Schnittstelle, über die verschiedene Programme kommunizieren. Bestimmte Ports sind fest vergeben (23: Telnet, 21: FTP), andere können frei gewählt werden. Ports sind bei verschiedenen Anwendungen relevant, z.B. bei einem externen Zugriff über einen Browser auf das Gerät.
MAC Adresse	Die MAC-Adresse (Media-Access-Control-Adresse, auch Ethernet-ID) ist die spezifische Hardware-Adresse des Netzwerkadapters. Diese dient zur eindeutigen Identifizierung des Geräts in einem Rechnernetz.

Netzwerkaufbau

Das Gerät muss über CAT5-Verkabelung physisch mit dem Netzwerk verbunden werden, siehe Anschlüsse S. 3.

Hinweis

Bitte Anleitungen und Hinweise der Netzwerkgeräte beachten.

Es können mehrere Switches/Routers/AccessPoints miteinander verbunden werden. Firewalls und andere Sicherheitssoftware kann das Netzwerk beeinträchtigen.

Warnung

Bei Verwendung eines Routers sind die Netzwerkclients, so auch der Rekorder, mit dem Internet „verbunden“. Das gilt aber auch umgekehrt. Ergreifen Sie unbedingt Schutzmaßnahmen wie z.B. Verwendung einer Firewall, Passwort ändern, Änderung des Ports) um ungewollten Zugriff von außen zu verhindern!

Netzwerk-Konfiguration

TAB	Einstellung
Allgemein	Einstellungen zum lokalen Netz sowie Wahl des Netzwerkmodus.
PPPOE	PPPOE wird bei ADSL-Anschlüssen und der Verwendung eines Modems in Deutschland verwendet.Klicken Sie auf Ändern, um die Zugangsdaten (Kennung, Passwort) zu Ihrem Provider einzugeben.
DDNS	Server zur Dynamischer Domain-Name-System Verwaltung zur Aktualisierung von Hostnamen bzw. DNS-Einträgen
NTP	Network Time ProtocolServer zur Uhrzeit-Synchronisation
Email	Spezifizieren Sie die Mail-Einstellungen, unter denen im Alarmfall an eine spezifische Mailadresse eine Email gesendet wird.
SNMP	SNMP-Protokoll zur Netzwerkstatusanzeige über entsprechende SNMP-Software.
UPnP	Universal Plug and PlayEinstellungen für die komfortable Ansteuerung von Netzwerkgeräten in einem IP-Netzwerk.
Weitere Einstellungen	Konfigurieren Sie hier die IP-Adresse des PCs, an den bei einem Alarm eine Meldung ausgegeben werden soll.

TAB Allgemein

Parameter	Einstellung
NIC Typ	Stellen Sie hier die Übertragungsgeschwindigkeit der eingebauten Netzwerkkarte ein. Tipp: 10M/100M/1000M Self-adaptive
DHCP	Aktivieren Sie die Checkbox, falls Sie im Netzwerk die IP-Adressen dynamisch per DHCP vergeben. DHCP aktiv: nachfolgende Eingabefelder sind inaktiv geschaltet, da die Parameter von DHCP bezogen werden. Hinweis: Wenn Sie die IP-Adressen manuell vergeben, achten Sie darauf, dass DHCP nicht aktiv ist (kein Haken in der ,Checkbox')
IPv4 Adresse	Adresse des Netzwerkgerätes im Netzwerk bei manueller Vergabe
IPv4 Subnetzmaske	im Normalfall 255.255.255.0
IPv4 Default Gateway	Adresse des Gateways für den Internetzugang
IPv6 Adresse 1	Lokale (Link local) IPv6 Adresse
IPv6 Adresse 2	Globale (Global unicatst) IPv6 Adresse
IPv6 Standard Gateway	IPv6 Adresse des Gateways für den Internetzugang
MAC Adresse	Hardware-Adresse der eingebauten Netzwerkkarte
MTU (Bytes)	Beschreibt die maximale Paketgröße eines Protokolls.
Bevorzugter DNS Server	Adresse des Domain Name Servers in der Regel die IP-Adresse des Gateways
Alternativer DNS-Server	IP-Adresse des alternativen DNS Servers
Netzwerkunterbrechung melden	Checkbox aktiv: Akustische Alarmierung bei Netzwerkunterbrechung

Hinweis

Einige dieser Einstellungen sind für manche Modi nicht wählbar.

TAB PPPOE

1. Aktivieren Sie die 'Checkbox' PPPOE und geben Sie dann den Benutzernamen (Internetzugangskennung) sowie das Passwort ein und bestätigen Sie das Passwort.

2. Übernehmen Sie Ihre Daten mit Anwenden.

Warnung

Verwenden Sie PPPOE nach Möglichkeit nur, wenn kein Router vorhanden ist!

TAB DDNS

1. Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein Konto bei www.abusserver.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite.

2. Aktivieren Sie die Checkbox „DDNS aktivieren“ und wählen Sie dann den DDNS Typ „DynDNS“ und tragen Sie im Feld „Server Adresse“ die IP-Adresse www.abus-server.com ein.

3. Übernehmen Sie Ihre Daten mit Anwenden. Die IP-Adresse Ihrer Internet Verbindung wird nun jede Minute am Server aktualisiert.

TAB NTP

Filepath Material Name: File Type: Layered Warning Description Filepath: PPTC COM NET Enset CHAP Fill Status Endsetungen 100% Oil Sample 200% Water Source 300% Oil Sample 400% Water Use 50% Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen Status Endsetungen

Hinweis

Der Rekorder kann die Uhrzeit mit einem externen Server synchronisieren. Dafür stehen mehrere Serveradressen im Internet zur Verfügung.

1. Aktivieren Sie die 'Checkbox' NTP und geben Sie an, nach welcher Zeitspanne die Synchronisation erneut erfolgen soll. Geben Sie die IP-Adresse des NTP Servers sowie den NTP-Port ein.
2. Übernehmen Sie Ihre Daten mit Anwenden.

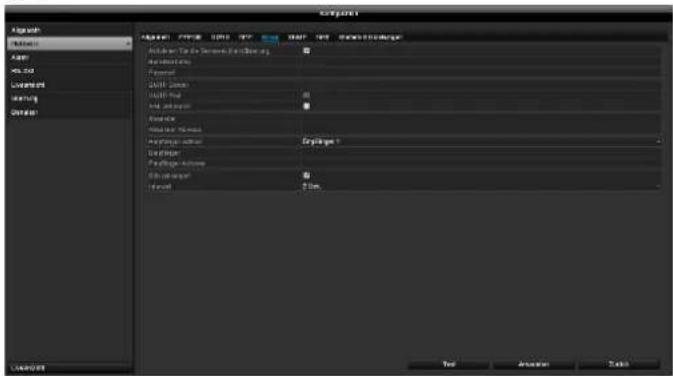

TAB Email

Bei einem Alarm kann das Gerät eine Nachricht per Email versenden. Geben Sie hier die Email-Konfiguration ein.

Parameter	Einstellung
Aktivieren Sie Server Authentifizierung	Checkbox aktivieren, wenn eine Anmeldung am Server des Internet-Providers erfolgt
Benutzername	Mail-Konto beim Provider
Passwort	Passwort, mit dem das Email-Konto geschützt ist
SMTP Server	SMTP-Server-Adresse des Providers
SMTP Port	Geben Sie den SMTP-Port an (Standardmäßig: 25)
SSL aktivieren	’Checkbox’ aktivieren, um die Email-Verschlüsselung zu aktivieren
Absender	Absendername

Absender Adresse	Die zum Email-Konto gehörende Email-Adresse
Empfänger wählen	Wählen Sie drei mögliche Empfänger aus, die die Email erhalten sollen
Empfänger	Geben Sie hier den Namen des Empfängers ein
Email Adresse	Geben Sie die Email-Adresse des Empfängers ein
Bild anhängen	'Checkbox' aktivieren, wenn zusätzlich zur Email Aufnahmen der Kamera als Foto-Dateien gesendet werden sollen
Intervall	Wählen Sie eine Auslösezeit zwischen 2 bis 5 Sekunden. Die Bilder werden erst versandt, wenn über den definierten Zeitraum Bewegung detektiert wurde.

1. Geben Sie die Parameter der Email-Benachrichtigung ein.
2. Klicken Sie dann auf Test, um testweise eine Email zu versenden.
3. Wenn Ihre Eingaben korrekt sind und Sie eine Bestätigungsmail erhalten haben, drücken Sie auf Anwenden.

Hinweis

Das Gerät sendet eine Email an den eingerichteten Empfänger.

Falls diese Email nicht beim Empfänger ankommt, überprüfen Sie die Einstellungen und korrigieren Sie diese.

Überprüfen Sie ggf. die Junk-Mail-Einstellungen Ihres Mail-Clients.

Hinweis

Die Zugangsdaten und Einstellungen für den SMTP-Versand erhalten Sie von Ihrem E-Mail-Provider. E-Mail-Provider bieten teilweise nur noch SSL-Verschlüsselung für den E-Mail-Versand an. Dieser Rekorder wurde mit folgenden Providern auf SSL-Kompatibilität getestet: GMX, Web.de, GMail.

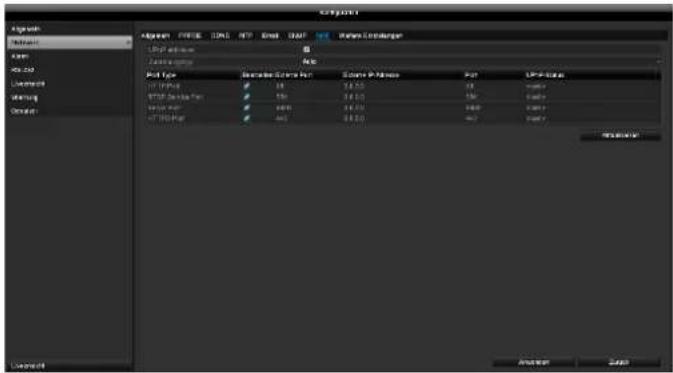

TAB UPnP

Parameter	Einstellung
UPnP aktivieren	Checkbox aktivieren, um die Sichtbarkeit in einem IP-Netzwerk zu aktivieren. Bei aktivierter Funktion, wird im Router automatisch eine Portweiterleitung für alle Netzwerk Ports eingetragen (sofern UPnP im Router aktiv).Bei aktiviertem UPnP, werden die durch UPnP konfigurierten Netzwerk Ports (sofern ABUS DDNS aktiv ist) an den ABUS-Server übertragen.
Mapping Typ	Bei Einstellung „manuell“ können die Netzwerk Ports über die Schaltfläche „Bearbeiten“ manuell festgelegt werden.Bei Einstellung „auto“ prüft der Rekorder auf freie Netzwerk Ports am Router und legt die Portnummern nach einem zufälligen Muster fest.

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit zurück.

TAB Weitere Einstellungen

Kursing Order Agricenter Product Auto AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Part AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Parts AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCAD Total AutoCADTotal

Parameter	Einstellung
Alarm Host IP	Netzwerk-Adresse der CMS-Station
Alarm Host Port	Port Ihrer CMS Station
Server Port	Port für Datenkommunikation(Standardgemäß: 8000)
HTTP Port	Port des Webservers(Standardgemäß: 80)
Multicast IP-Adresse	Sie können zur Traffic-Minimierung hier auch die Multicast IP eingeben.Die IP-Adresse muss mit der in der Videoüberwachungssoftware übereinstimmen.
RTSP Service Port	Geben Sie den RTSP-Port an(Standardmäßig 554)

Hinweis

Server Port 8000 sowie HTTP Port 80 sind die Standard-Ports für Remote Clients bzw. Remote Internetbrowser Zugang.

Alarm

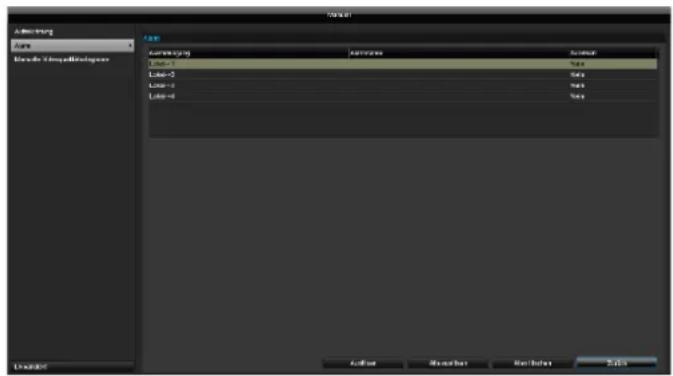

TAB Alarm Status

Hier sehen Sie eine Liste mit allen Alarm ein- und Alarmausgängen und deren aktueller Status.

TAB Alarmeingang

AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD AutomCAD Autom CAD

Parameter	Einstellung
Alarm Eingang	Den Alarmeingang auswählen, um die Einstellungen vorzunehmen.
Alarm Name	Geben Sie eine eindeutige Beschreibung ein, z.B. Türkontakt Lagerhalle
Typ	N.O.: Schaltkreis normal geöffnet.N.C.: Schaltkreis normal geschlossen

• Aktivieren Sie den Alarmeingang mit Setzen der Checkbox bei „Einstellungen“.
• Legen Sie das Verhalten des Rekorders bei Alarmfall unter „Einstellungen“ fest.
• Klicken Sie auf Kopiere, um diese Einstellungen für andere Kameras zu übernehmen.
• Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit zurück.

Einstellungen

TAB Kanal auslösen

Einstellungen Kanal auslösen Zeitplan aktivieren Reaktion PTZ Analog A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 Anwenden OK Abbrechen

Wählen Sie durch Aktivieren der jeweiligen Checkbox aus, welcher Kamerakanal bei Alarmfall ausgelöst werden soll.

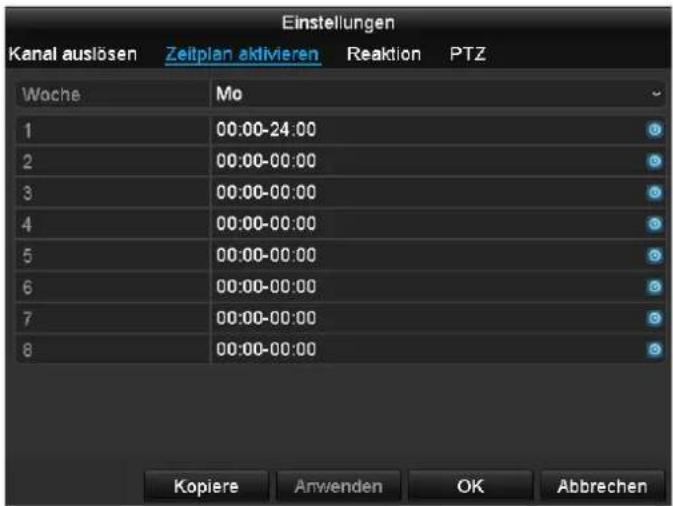

TAB Zeitplan aktivieren

Einstellungen Kanal auslösen Zeitplan aktivieren Reaktion PTZ Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

• Legen Sie fest, zu welcher Zeit die im TAB „Reaktion“ auszuwählenden Verhaltensweisen im Alarmfall aktiviert sein sollen.
• Klicken Sie auf „Kopiere“, um diese Einstellungen für andere Wochentage oder die gesamte Woche zu übernehmen.

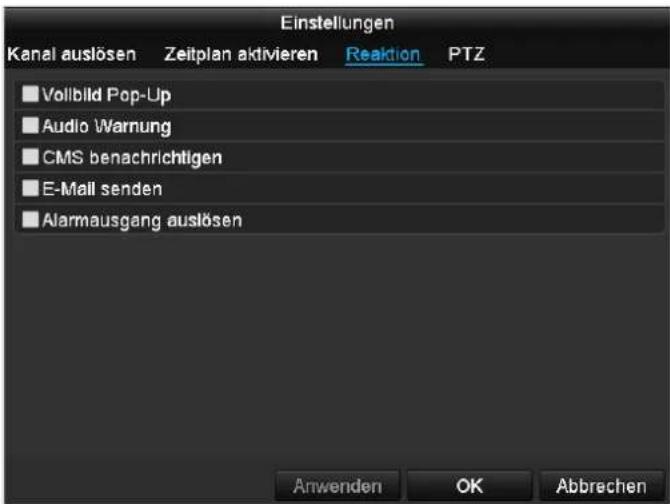

TAB Reaktion

Wählen Sie den TAB Reaktion. Hier können Sie Verhaltensweise des Rekorders bei einem Alarm per Klick in die jeweilige Checkbox konfigurieren.

Einstellungen Kanal auslösen Zeitplan aktivieren Reaktion PTZ ■ Vollbild Pop-Up ■ Audio Warnung ■ CMS benachrichtigen ■ E-Mail senden ■ Alarmausgang auslösen Anwenden OK Abbrechen

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Liveansicht als Vollbild dargestellt
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS Benachrichtigen	Die CMS gibt einen akustischen Warnton aus.
E-Mail senden	Es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 29
Alarmausgang auslösen	Der Alarmausgang wird im Alarmfall ausgelöst.

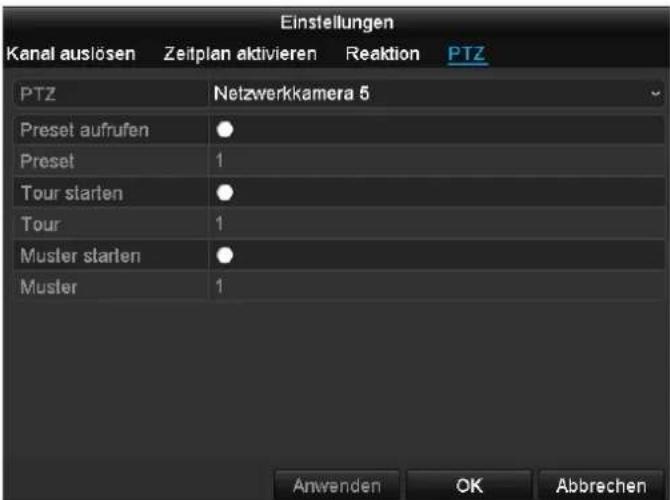

TAB PTZ

Hier können Sie gezielt PTZ Presets, Touren oder Muster einer eingelernten Kamera ansteuern.

Einstellungen Kanal auslösen Zeitplan aktivieren Reaktion PTZ PTZ Netzwerkkamera 5 Preset aufrufen Preset 1 Tour starten Tour 1 Mustler starten Mustler 1 Anwenden OK Abbrechen

Parameter	Benachrichtigungen
PTZ	Wählen Sie Kamera aus, welche im Alarmfall mit einem PTZ-Befehl angesteuert werden soll.
Preset aufrufen	Wählen Sie die Preset-Nummer aus.
Tour starten	Wählen Sie die Tour-Nummer aus
Muster starten	Wählen Sie die Muster-Nummer aus

- Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

TAB Alarmausgang

Parameter	Einstellung
Alarm Ausgang	Den Alarmausgang auswählen, um die Einstellungen vorzunehmen.
Alarm Name	Geben Sie eine eindeutige Beschreibung ein, z.B. Türkontakt Lagerhalle
Verweilzeit	Wählen Sie die Verweilzeit für das Schalten des Alarmausgangs aus.

• Aktivieren Sie den Alarmausgang mit Setzen der Checkbox bei „Einstellungen“.
• Legen Sie den Zeitplan für den Alarmausgang des Rekorders im Alarmfall unter „Einstellungen“ fest.

Einstellungen Zeitplan aktivieren Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

• Klicken Sie auf Kopiere, um diese Einstellungen für andere Kameras zu übernehmen.
• Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit zurück

Warnung

Stellen Sie hier das Verhalten des Rekorders für Warnmeldungen und Systemereignisse ein. Aktivieren Sie hierzu die Einstellung „Ereignishinweis aktivieren“.

Für folgende Fehlertypen können Sie eine Warnung auslösen:

• HDD Voll
• HDD Fehler
• Netzwerk getrennt
• IP Konflikt
• Illegales Anmelden
• Aufnahme Fehler

Parameter	Benachrichtigungen
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS benachrichtigen	Es wird eine Benachrichtigung in das Ereignislog der CMS-Software gesendet.
E-Mail senden	Es wird eine Email an eine spezifizierte Mail-Adresse gesendet.
Alarmausgang auslösen	Der ausgewählte Alarmausgang wird im Fehlerfall geschalten.

Benutzer

Macromedia File Edit View Insert Auto File List Network Server 1.00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Macromedia File Edit View Insert Auto File List Network Server 1.00000000000000000000 Auto File List Network Server 1.00 1.5 2.5 3.5 4.5 5.5 6.5 7.5 8.5 9.5 1.5 2.5 3.5 4.5 5.5 6.5 7.5 8.5 9.5 1.5 2.5 3.5 4.5 5.5 6.5 7.5 8.5 9.5 1.5 2.5 3.5 4.5 5.5 6.5 7. 5 8.5 9.5 1.5 2.5 3.5 4.5 5.5 6.5 7.5 8.5 9.5 1.5 2.5 3.5 4.5 5.5 6.5 7.5 8.5 9.5 1.5 2.5 3.5 4.5 5 . 5 . 6 . 7 . 8 . 9 . 1 . 1 . 2 . 3 . 4 . 5 . 6 . 7 . 8 . 9 . 1 . 1 . 2 . 3 . 4 . 5 . 6 . 7 . 8 . 9 . 1 . 1 . 2 . 3 . 4 . 5 . 6 . 7 . 8 . 9 . 1 . 1 . 2 . 3 . 4 . 5 . 6 . 7 . 12:42:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:22:2

Warnung

Notieren Sie sich das Admin-Passwort. Voreingestellt ist

„1 2 3 4 5“.

In der Benutzer-Verwaltung können Sie neue Benutzer hinzufügen, löschen oder die bestehenden Einstellungen ändern.

1. Um einen neuen Benutzer hinzuzufügen, wählen Sie Hinzufügen.

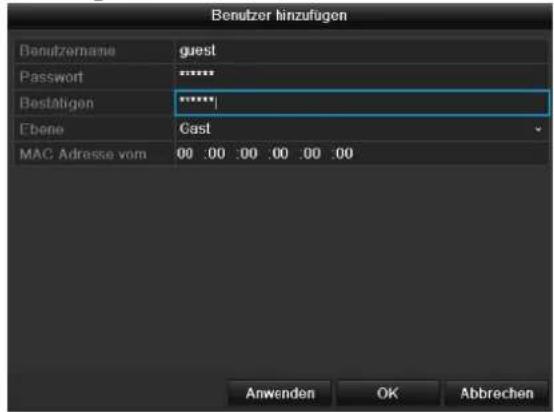

Benutzer hinzufügen Benutzername guest Password ****** Bestätigen ****| Ebene Cast MAC Adresse vom 00 :00 :00 .00 :00 :00 Anwenden OK Abbrechen

Parameter	Einstellung
Benutzername	Eindeutige Kennzeichnung
Passwort	Zugangscode zum Gerät, zur GeräteverwaltungHinweis: wechseln Sie Passwörter regelmäßig, verwenden Sie Kombinationen aus Buchstaben, Zahlen etc., notieren Sie Passwörter an einem geschützten Ort.
Bestätigen	Zugangscode zur Sicherheit erneut eingeben
Level	WICHTIG:Beim Level Betreiber können mehr Rechte als beim Level Gast eingestellt werden.
Benutzer MAC	MAC-Adresse des Netzwerkadapters des vom jeweiligen Benutzer verwendeten PCsHinweis:Dies beschränkt den Zugriff auf den PC, dessen MAC-Adresse hier eingegeben wurde!

1. Geben Sie den Namen und das Passwort ein und bestätigen Sie die Passworteingabe im Feld darunter.
2. Wählen Sie den Level und geben Sie die MAC-Adresse an.
3. Bestätigen Sie die Einstellungen mit einem Klick OK.

Warnung

Beachten Sie nachfolgende Hinweise zur Vergabe der Zugriffsberechtigungen.

Einstellung der Rechte

Steuern Sie die Zugriffsrechte des Benutzers, indem Sie auf das „Recht“-Symbol klicken. Es können nur Zugriffsdaten von manuell hinzugefügten Benutzern geändert werden:

Configuration Beratzer verwerten Nr. Richt Lokala Konfiguration Remote Konfiguration Kamera-Konfiguration Lokala Protokoll Suche Lokale Parameter Einstellungen Lokala Kamera Verwaltung Erlößerte Einstellungen Lokali Herunterheiten / Neustarten Anwenden OK Abzrechen Hirzuflagen Zurück

Hinweis

Der Benutzer kann lokal, d.h. am Gerät Einstellungen vornehmen oder Parameter ändern.

Der Benutzer kann/darf über die Netzwerkverbindung auf das Gerät zugreifen.

Im TAB Kamera wird die Berechtigung auf den Zugriff zu einzelnen Kameras (über Netzwerk oder lokal) eingestellt.

	Lokale Parameter EinstellungenLokale Kamera VerwaltungErweiterte EinstellungenLokal Herunterfahren / Neustart
Remote Konfiguration	Kamera Rechte:Remote Protokoll SucheRemote Parameter-EinstellungenRemote Kamera VerwaltungRemote Video-Ausgabe SteuerungZwei-Wege AudioRemote Alarm SteuerungErweiterte EinstellungenRemote Neustarten
Kamera Konfiguration	Kamera Rechte:Remote Live AnsichtLokal Manuelle SteuerungRemote Manuelle SteuerungLokale WiedergabeRemote WiedergabeLokaler Videoexport

Warnung

Ändern Sie die allgemeinen Einstellungen des Benutzers (Name, Passwort, Level, MAC-Adresse) mit einem Klick auf das „Bearbeiten“-Symbol oder in dem TAB „Passwort ändern“.

Parameter	Einstellung
Lokale Konfiguration	Lokale Protokoll Suche

Kamera

OSD

Wählen Sie bei “Kamera“ den zu bearbeitenden Kamerakanal aus. Parameter	Einstellung
Kamera	Auswahl des zu bearbeitenden Kamerakanals
Name	Vergabe des Kameranamens
Name anzeigen	Anzeigen des Kameranamens in der Liveansicht aktivieren/deaktivieren
Datum anzeigen	Anzeigen des Datums in der Liveansicht aktivieren/deaktivieren

Woche anzeigen	Anzeige der Kalenderwoche bei der Wiedergabesuche
Datum Format	Auswahl der Anzeigeart des Datums bei der Wiedergabesuche
Zeit Format	Auswahl der Anzeigeart der Uhrzeit bei der Wiedergabesuche
Anzeige Modus	Einstellungen bezüglich der Darstellung des Kameranamens und des Datums
Anzeige Schriftart	Auswahl Schriftgröße


CBO File Project Subtract Performance Subaggregate Video output Video subchannel image VCA Video 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subtract 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subct 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subact 1 Subect 20000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Parameter	Einstellung
Kamera	Auswahl des zu bearbeitenden Kamerakanals
Zeitbereich	Die Bildeinstellungen können pro Kamera auf zwei unterschiedliche Zeitbereiche eingestellt werden (z.B: Tag/Nacht). Zeitbereich 2 ist nur verfügbar, wenn bei Zeitbereich 1 eine Anpassung vorgenommen wurde.
Modell	Voreinstellung für Innen, schwache Lichtverhältnisse und Außen
Helligkeit	Wert zwischen 0 und 255
Kontrast	Wert zwischen 0 und 255
Sättigung	Wert zwischen 0 und 255
Farbton	Wert zwischen 0 und 255
Schärfe	Wert zwischen 0 und 15
Rauschunterdrückung	Wert zwischen 0 und 5

Alle Bildanpassungen werden lokal am Rekorder vorgenommen (Signaleingang Rekorder). Je nach Kameramodell können weitere Bildeinstellungen im Kamera OSD vorgenommen werden.

PTZ

GEO MIL P12 Bonnung Provinier Väfer ausgewinn Väfer auswährungsrate VCA Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapita Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapital Kapitka

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus. Bei Einsatz einer Analog HD PTZ-Kamera werden die Steuersignale direkt über das BNC-Kabel übertragen. Eine 2-Draht Verbindung ist ausschließlich bei analogen PTZ-Kameras notwendig.

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus. Folgende Aktionen sind programmierbar:

Presets	Speichern von einzelnen Preset-Positionen.
Tour	Speichern von Touren
Muster	Speichern einesBewegungsmusters
Linear Abtasten	Horizontales Abtasten

Speichern und Aufrufen von Presets

1. Steuern Sie mit Hilfe der Pfeiltasten die Kamera zum gewünschten Bildausschnitt
2. Speichern Sie die Preset-Position durch Auswahl einer Preset-Nummer im Eingabefeld Preset. Geben Sie die gewünschte Zahl über den Nummernblock ein und Drücken Sie die Schaltfläche „Einstellen“ im Menü Preset.
3. Klicken Sie auf die Schaltfläche „PTZ“ und wählen Sie im Reiter „Allgemein“ die Position auf dem Nummernblock aus. Drücken Sie die Schaltfläche „Preset aufrufen“ um das gespeicherte Presets anzufahren.

Einrichten und Aufrufen von Touren

1. Legen Sie mehrere Presets an um diese für die Tour zu verwenden
2. Klicken Sie auf „Einstellen“ um die Tour zu konfigurieren. Legen Sie hier für jeden Schlüsselpunkt ein Preset mit Verweildauer und Geschwindigkeit fest.

3. Fügen Sie weitere Presets hinzu um die gewünschte Tour einzurichten.

4. Klicken Sie auf die Schaltfläche „PTZ“ und wählen Sie im Reiter „Allgemein“ die Position auf dem Nummernblock aus. Drücken Sie die Schaltfläche „Tour aufrufen“ um das gespeicherte Tour anzufahren.

Speichern und Aufrufen von Muster

1. Starten Sie die Aufzeichnung durch Drücken der Schaltfläche „Start“
2. Steuern Sie mit Hilfe der Pfeiltasten die Kamera zu den gewünschten Bildausschnitten und Positionen.
3. Speichern Sie die Aufzeichnung durch Drücken der Schaltfläche „Stopp“
4. Klicken Sie auf die Schaltfläche „PTZ“ und wählen Sie im Reiter „Allgemein“ die Position auf dem Nummernblock aus. Drücken Sie die Schaltfläche „Muster starten“ um das gespeicherte Muster anzufahren.

Lineares Abtasten

1. Steuern Sie mit Hilfe der Pfeiltasten die Kamera zu den gewünschten Bildausschnitten und Positionen.
2. Drücken Sie die Schaltfläche „Linker Grenzwert“, um den maximalen
3. Klicken Sie auf die Schaltfläche „PTZ“ und wählen Sie im Reiter „Allgemein“ die Position auf dem Nummernblock aus. Drücken Sie die Schaltfläche „Muster starten“ um das gespeicherte Muster anzufahren.

PTZ Einstellungen

Setzen Sie hier die Protokolleinstellungen der PTZ-Kamera. Bei Einsatz einer HD-TVI Kamera werden die Einstellungen automatisch erkannt. Das Protokoll für HD-TVI ist ABUS-C (Coaxitron). Wählen Sie ein anderes Protokoll, bei Einsatz einer analogen PTZ-Kamera.

Parameter	Einstellung
Kamera	Auswahl des Kamerakanals
Baudrate	Übertragungsrate festlegen
Data Bit	Standard 8
Stop Bit	Standard 1
Parität	Standard keine
Flow-Ctrl	Standard keine
PTZ-Protokoll	Auswahl des PTZ-Protokolls
Adresse	Auswahl der Kamera ID

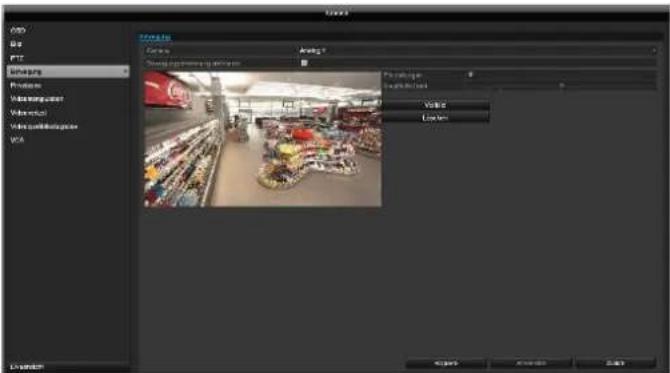

Bewegung

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Bewegungserkennung und ziehen Sie mit der Mouse ein oder mehrere Fenster für den Erkennungsbereich. Alternativ kann durch Drücken der Schaltfläche „Vollbild“ der ganze Bildbereich für die Bewegungserkennung markiert werden.

Die Bewegungserkennung schlägt bei Pixeländerungen im Livebild der Kamera an. Durch einstellen des Reglers „Empfindlichkeit“ kann das Auslöseverhalten individuell pro Kamera angepasst werden.

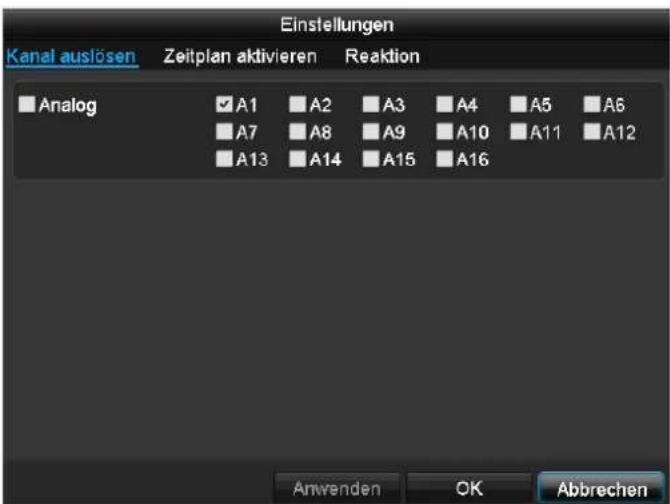

Kanal auslösen

Bei Klick auf „Einstellungen“ erscheint der TAB Kanal auslösen (nur bei Bewegungserkennung):

Einstellungen Kanal auslösen Zeitplan aktivieren Reaktion Analog A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 Anwenden OK Abbrechen

Wählen Sie einen oder mehrere Kamerakanäle aus, die im Alarmfall eine Reaktion ausführen sollen. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

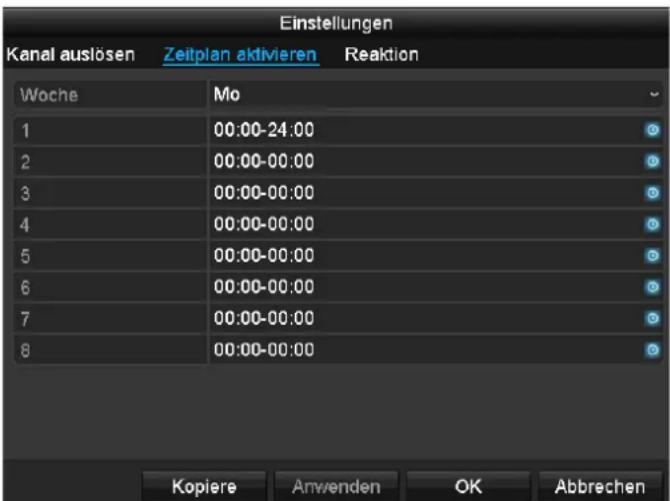

Zeitplan aktivieren

Wählen Sie den TAB Zeitplan aktivieren.

Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Reaktion eingestellten Reaktionen auslösen sollen.

Einstellungen Kanal auslösen Zeltplan aktivieren Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

i

Hinweis

Um mithilfe der Bewegungserkennung aufzunehmen, müssen Sie den Zeitplan unter Aufzeichnung einrichten.

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

i

Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Tage der Woche und den Urlaubseinstellungen übernommen werden soll.

2. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

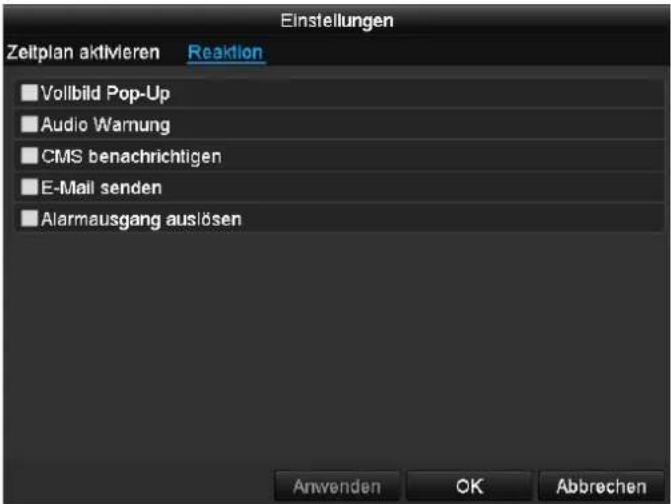

Reaktion

Wählen Sie den TAB Verknüpfungsaktion.

Hier können Sie Verhaltensweise des Rekorders bei einem Alarm per Klick in die jeweilige Checkbox konfigurieren.

Einstellungen Kanal auslösen Zeitplan aktivieren Reaktion ■ Vollbild Pop-Up ■ Audio Warnung ■ CMS benachrichtigen ■ E-Mail senden ■ Alarmausgang auslösen Anwenden OK Abbrechen

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Liveansicht als Vollbild dargestellt
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS Benachrichtigen	Die CMS gibt eine Warnmeldung aus
E-Mail senden	Es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 29
Alarmausgang auslösen	Der Alarmausgang wird im Alarmfall ausgelöst.

- Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Privatzone

Current File Edit View Help Properties Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Categories Category 1 Category 2 Category 3 Category 4 Category 5 Category 6 Category 7 Category 8 Category 9 Category 10 Category 11 Category 12 Category 13 Category 14 Category 15 Category 16 Category 17 Category 18 Category 19 Category 20 Category 21 Category 22 Category 23 Category 24 Category 25 Category 26 Category 27 Category 28 Category 29 Category 30 Category 31 Category 32 Category 33 Category 34 Category 35 Category 36 Category 37 Category 38 Category 39 Category 40 Category 41 Category 42 Category 43 Category 44 Category 45 Category 46 Category 47 Category 48 Category 49 Category 50 Category 51 Category 52 Category 53 Category 54 Category 55 Category 56 Category 57 Category 58 Category 59 Category 60 Category 61 Category 62 Category 63 Category 64 Category 65 Category 66 Category 67 Category 68 Category 69 Category 70 Category 71 Category 72 Category 73 Category 74 Category 75 Category 76 Category 77 Category 78 Category 79 Category 80 Category 81 Category 82 Category 83 Category 84 Categories

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Privatzone aktivieren.

Es können bis zu 4 Privatzonen pro Kamera definiert werden. Durch zeichnen der Zonen mit der Mouse im Vorschaubild werden diese erstellt.

Mittels „Alles löschen“ werden alle Zonen zeitgleich zurückgesetzt. Alternativ können Zonen einzeln über die Schaltflächen gelöscht werden.

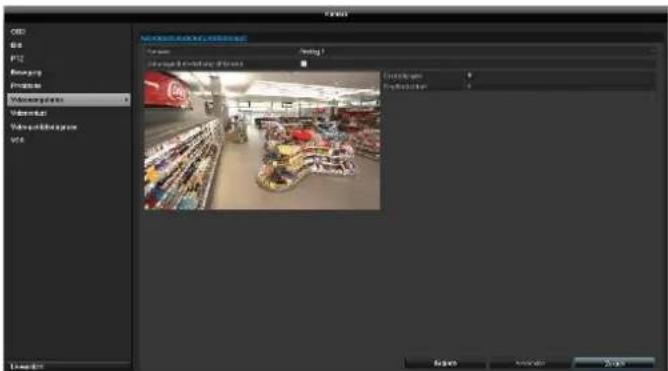

Videomanipulation

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Sabotageüberwachung aktivieren und legen Sie optional weitere Parameter unter Einstellung fest.

Der Sabotagealarm schlägt bei Manipulation am Kameraobjektiv (Schärfe, Abdunkeln) an.

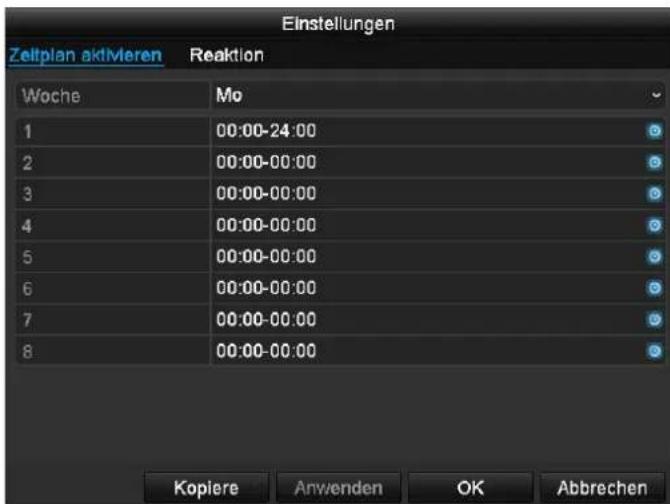

Zeitplan aktivieren

Wählen Sie den TAB Zeitplan aktivieren.

Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Reaktion eingestellten Reaktionen auslösen sollen.

Einstellungen Zeitplan aktivieren Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

i Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Tage der Woche und den Urlaubseinstellungen übernommen werden soll.
2. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Reaktion

Wählen Sie den TAB Reaktion.

Hier können Sie Verhaltensweise des Rekorders bei einem Event (z.B. Bewegung erkannt) per Klick in die jeweilige Checkbox konfigurieren.

Einstellungen Zeitplan aktivieren Reaktion Vollbild Pop-Up Audio Warnung CMS benachrichtigen E-Mail senden Alarmausgang auslösen Anwenden OK Abbrechen

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Liveansicht als Vollbild dargestellt
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS Benachrichtigen	Die CMS gibt eine Warnmeldung aus.
E-Mail senden	Es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 29
Alarmausgang auslösen	Der Alarmausgang wird im Alarmfall ausgelöst.

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Videoverlust

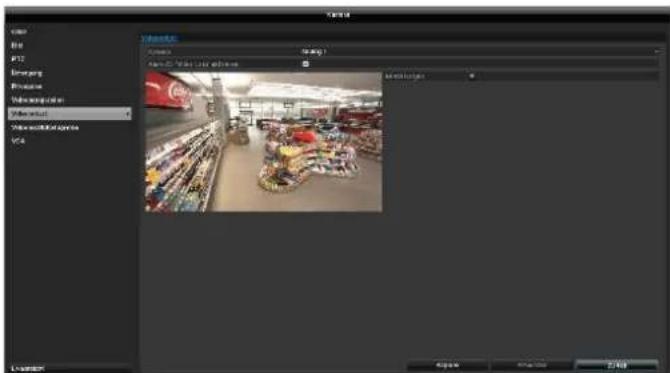

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Alarm für „Video Loss“ aktivieren und legen Sie optional weitere Parameter unter Einstellung fest.

Der Videoverlust-Alarm schlägt bei einem kompletten Kameraausfall an.

Zeitplan aktivieren

Wählen Sie den TAB Zeitplan aktivieren.

Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Reaktion eingestellten Reaktionen auslösen sollen.

Einstellungen Zeitplan aktMeren Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Tage der Woche und den Urlaubseinstellungen übernommen werden soll.
2. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Reaktion

Wählen Sie den TAB Reaktion.

Hier können Sie Verhaltensweise des Rekorders bei einem Event (z.B. Bewegung erkannt) per Klick in die jeweilige Checkbox konfigurieren.

Einstellungen Zeitplan aktivieren Reaktion ■ Vollbild Pop-Up ■ Audio Warnung ■ CMS benachrichtigen ■ E-Mail senden ■ Alarmausgang auslösen Anwenden OK Abbrechen

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Liveansicht als Vollbild dargestellt
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS Benachrichtigen	Die CMS gibt eine Warnmeldung aus.
E-Mail senden	Es wird eine Email an eine spezifizierte Mail-Adresse gesendet.
Alarmausgang auslösen	Der Alarmausgang wird im Alarmfall ausgelöst.

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Videoqualitätsdiagnose

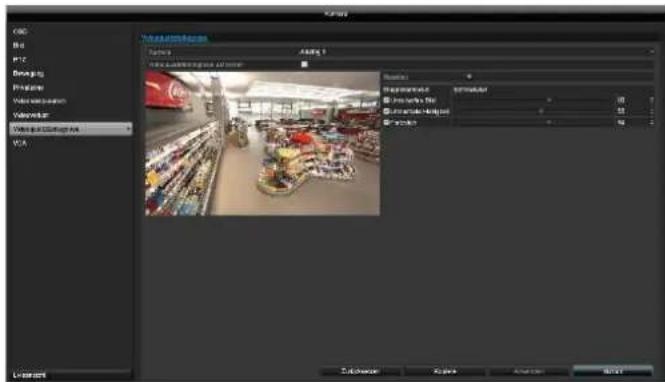

Video Audio Audio 1 Video Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Auction Adder Adder Adder

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Videoqualitätsdiagnose aktivieren und legen Sie optional weitere Parameter unter Einstellung fest.

Die Videoqualitätsdiagnose schlägt an, wenn Grenzwerte im Kamerabild hinsichtlich Bildschärfe, Helligkeitswerte und Farbwerte überschritten werden. Stellen Sie hierzu die Grenzwerte mittels Schiebregler ein. Je niedriger der eingestellte Wert, desto eher wird ein Alarm detektiert.

Zeitplan aktivieren

Wählen Sie den TAB Zeitplan aktivieren.

Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Reaktion eingestellten Reaktionen auslösen sollen.

Einstellungen Zeitplan aktivieren Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

i

Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Tage der Woche und den Urlaubseinstellungen übernommen werden soll.

2. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Reaktion

Wählen Sie den TAB Reaktion.

Hier können Sie Verhaltensweise des Rekorders bei einem Event (z.B. Bewegung erkannt) per Klick in die jeweilige Checkbox konfigurieren.

Einstellungen Zeitplan aktivieren Reaktion ■ Vollbild Pop-Up ■ Audio Warnung ■ CMS benachrichtigen ■ E-Mail senden ■ Alarmausgang auslösen Anwenden OK Abbrechen

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Liveansicht als Vollbild dargestellt
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS Benachrichtigen	Die CMS gibt eine Warnmeldung aus.
E-Mail senden	Es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 29
Alarmausgang auslösen	Der Alarmausgang wird im Alarmfall ausgelöst.

- Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

VCA

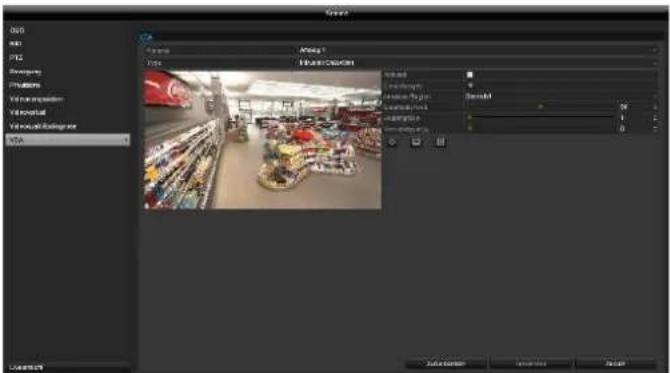

Video Audio 1 Video Collection Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audi Camera Audio Camera Audio

Wählen Sie zwischen zwei VCA-Funktionen unter „Typ“ aus. VCA (Video Content Analysis) ermöglicht eine objektbasierte Erkennung von Videoinhalten und bietet dadurch mehr Funktionalität als herkömmliche Bewegungserkennung.

Hinweis

Es können maximal 2 Videokanäle für VCA konfiguriert werden.

Die VCA-Erkennung schlägt an, wenn ein Objekt entsprechend der Analyse-Vorgaben (Richtung oder Verweildauer) erkannt wird.

Tripwire Detection einrichten

Diese Funktion kann genutzt werden um Menschen, Fahrzeuge oder andere bewegliche Objekte, die eine virtuelle Linie überqueren zu erkennen. Die Linien können exklusiv für eine bestimmte Richtung oder bidirektional für beide Richtungen konfiguriert werden.

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Wählen Sie bei Typ „Tripwire Detection“ aus und wählen Sie „Aktiviert“, um die VCA-Analyse für den Kanal zu programmieren. Legen Sie optional weitere Parameter unter Einstellung fest.

Parameter	Einstellung
Linie	Es können bis zu 4 Linien pro Kamera erstellt werden. Erstellen Sie die Linie mittels [ICON], indem Sie einen Start und einen Endpunkt im Vorschaubild festlegen. Löschen Sie die Linie über die Schaltfläche [ICON].
Richtung	Legen Sie hier die Richtungserkennung für die Analysefunktion fest. Folgende

	Einstellung nicht möglich:A<->B: Erkennung, wenn ein Objekt die Linie von beiden Richtungen aus überquert.A->B: Erkennung, wenn ein Objekt von A nach B die Linie überquert.B->A: Erkennung, wenn ein Objekt von B nach A die Linie überquert.
Empfindlichkeit	Stellen Sie hier die Objektgröße ein. Je höher der eingestellte Wert, desto kleinere Objekte werden erkannt (dies kann jedoch zu Fehlalarmen führen).

Intrusion Detection einrichten

Diese Funktion kann genutzt werden um Menschen, Fahrzeuge oder andere bewegliche Objekte, die sich innerhalb eines definierten Zeitintervalls in einem bestimmten Bildbereich aufhalten, zu erkennen.

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Wählen Sie bei Typ „Intrusion Detection“ aus und wählen Sie „Aktiviert“, um die VCA-Analyse für den Kanal zu programmieren. Legen Sie optional weitere Parameter unter Einstellung fest.

Parameter	Einstellung
Intrusion Region	Es können bis zu 4 Bereiche pro Kamera erstellt werden. Erstellen Sie einen Bereich mittels [ICON], indem Sie 4 Punkte im Vorschaubild festlegen. Alternativ kann über die Schaltfläche [ICON] der gesamte Bildbereich eingestellt werden. Löschen Sie den Bereich über die Schaltfläche [ICON].
Empfindlichkeit	Stellen Sie hier die Empfindlichkeit zwischen 1-100 ein. Je höher der eingestellte Wert, desto eher werden Objekte erkannt.
Objektgröße	Legt fest, wieviel Prozent des festgelegten Bereiches sich ändern müssen, um ein Objekt zu erkennen. Steht der Wert auf 50, müssen sich 50% desBereiches kontinuierlich ändern, um einen Alarm auszulösen.
Verweildauer	Legt fest, wie lange (Sekunden) sich das Objekt im Bereich aufhalten darf, bis ein Alarm gemeldet wird.

Kanal auslösen

Bei Klick auf „Einstellungen“ erscheint der TAB Kanal auslösen.

Einstellungen Kanal auslösen Zeitplan aktivieren Reaktion Analog A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 Anwenden OK Abbrechen

Wählen Sie einen oder mehrere Kamerakanäle aus, die im Alarmfall eine Reaktion ausführen sollen. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Zeitplan aktivieren

Wählen Sie den TAB Zeitplan aktivieren.

Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Reaktion eingestellten Reaktionen auslösen sollen.

Einstellungen Kanal auslösen Zeitplan aktivieren Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

i

Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Tage der Woche und den Urlaubseinstellungen übernommen werden soll.
2. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Reaktion

Wählen Sie den TAB Reaktion.

Hier können Sie Verhaltensweise des Rekorders bei einem Event (z.B. Bewegung erkannt) per Klick in die jeweilige Checkbox konfigurieren.

Einstellungen Kanal auslösen Zeitplan aktivieren Reaktion Vollbild Pop-Up Audio Warnung CMS benachrichtigen E-Mail senden Alarmausgang auslösen Anwenden OK Abbrechen

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Liveansicht als Vollbild dargestellt
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS Benachrichtigen	Die CMS gibt eine Warnmeldung aus.
E-Mail senden	Es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 29
Alarmausgang auslösen	Der Alarmausgang wird im Alarmfall ausgelöst.

- Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Aufzeichnung

Zeitplan

Öffnen Sie das Hauptmenü und klicken Sie auf Aufzeichnung. Es steht folgende Programmierung für Datenaufzeichnung zur Verfügung:

Aufzeichnung

Programmierung der Video-Stream-Aufzeichnung von verbunden Kameras. Es werden zusammenhängende Datenstreams auf dem Rekorder gespeichert.

TAB Aufzeichnung

Mittels des Zeitplans werden die Aufzeichnungszeiten bzw. „Auslöser“ (Aufzeichnungstyp) für die Kameras eingerichtet.

Audio Structure: Audio Environment: Audio Mode: Audio Level 1 Audio Level 2 Audio Level 3 Audio Level 4 Audio Level 5 Audio Level 6 Audio Level 7 Audio Level 8 Audio Level 9 Audio Level 10 Audio Level 11 Audio Level 12 Audio Level 13 Audio Level 14 Audio Level 15 Audio Level 16 Audio Level 17 Audio Level 18 Audio Level 19 Audio Level 20 Audio Level 21 Audio Level 22 Audio Level 23 Audio Level 24 Audio Level 25 Audio Level 26 Audio Level 27 Audio Level 28 Audio Level 29 Audio Level 30 Audio Level 31 Audio Level 32 Audio Level 33 Audio Level 34 Audio Level 35 Audio Level 36 Audio Level 37 Audio Level 38 Audio Level 39 Audio Level 40 Audio Level 41 Audio Level 42 Audio Level 43 Audio Level 44 Audio Level 45 Audio Level 46 Audio Level 47 Audio Level 48 Audio Level 49 Audio Level 50 Audio Level 51 Audio Level 52 Audio Level 53 Audio Level 54 Audio Level 55 Audio Level 56 Audio Level 57 Audio Level 58 Audio Level 59 Audio Level 60 Audio Level 61 Audio Level 62 Audio Level 63 Audio Level 64 Audio Level 65 Audio Level 66 Audio Level 67 Audio Level 68 Audio Level 69 Audio Level 70 Audio Level 71 Audio Level 72 Audio Level 73 Audio Level 74 Audio Level 75 Audio Level 76 Audio Level 77 Audio Level 78 Audio Level 79 Audio Level 80 Audio Level 81 Audio Level 82 Audio Level 83 Audio Level 84 Audio Level 85 Audio Level 86 Audio Level 87 Audio Level 88 Audio Level 89 Audio Level 90 Audio Level 91 Audio Level 92 Audio Level 93 Audio Level 94 Audio Level 95 Audio Level 96 Audio Level 97 Audio Level 98 Audio Level 99 Audio Level 100

Im OSD sehen Sie von links nach rechts die Stunden des jeweiligen Tages (die von oben nach unten angeordnet sind). Rechts der Anzeige sehen Sie die farbige Legende, d.h. im eingerichteten Zeitplan werden die Aufzeichnungszeiträume farblich der getroffenen „Auslöser“ sprich Aufzeichnungstypen angezeigt.

	Legende	Auslöser
	Daueraufnahme	Zeitplan
	Bewegungserkennung	Bewegungserkennung der Kamera
	Alarm	Alarmeingang
	Bewegung oder Alarm	Bewegungserkennung Kamera oder Alarmeingang

Hinweis

Mit „Dauer“ definieren Sie Zeitfenster, in denen aufgezeichnet wird.

Der andere „Auslöser“ wie Bewegungserkennung schaltet nur bei Eintreten dieses „Auslöser“ die Aufzeichnung ein.

	Bewegung und Alarm	BewegungserkennungKamera und Alarmeingangzeitgleich
	VCA	VCA-Alarm
	Keine Auswahl	Keine Aufzeichnung

- Wählen Sie die Kamera aus und klicken Sie auf die Checkbox Zeitplan aktivieren.

- Klicken Sie auf einen Auslöser und markieren Sie die Zeitbereiche im Zeitplan mit der Mouse.

- Klicken Sie alternativ auf Bearbeiten, um die Art und Dauer des Zeitplanes auf Minuten genau zu programmieren.

Bearbeiten Zeitplan Mo Ganzen Tag Typ Dauer Start / Endzone 00.00-00.00 Typ Dauer Start / Endzone 00.00-00.00 Typ Dauer Start / Endzone 00.00-00.00 Typ Dauer Start / Endzone 00.00-00.00 Typ Dauer Start / Endzone 00.00-00.00 Typ Dauer Start / Endzone 00.00-00.0TypDauerKopiere Anwenden OK Abbrechen

1. Definieren Sie im Pulldown-Menü bei „Zeitplan“ den einzustellenden Tag.

2. Aktivieren/deaktivieren Sie „Ganzen Tag“. Ist Gesamter Tag aktiv, können keine definierten Zeiten eingegeben werden, die Einstellung gilt dann für den gesamten Tag.

3. Wenn Sie zeitabhängige Einstellungen treffen wollen, deaktivieren Sie „Ganzen Tag“.

Anwendungsbeispiel

Es soll von 11:00 - 07:00 Uhr aufgezeichnet werden. Hierzu müssen 2 Zeitzonen eingerichtet werden:

1. 11:00 - 24:00

2. 00:00 - 07:00

3. Geben Sie im Pulldown-Menü, Typ' die Art der Aufzeichnung an:

• Dauer
- Bewegung
- Alarm
- Bewegung oder Alarm
• Bewegung und Alarm

1. Sie können bei zeitabhängiger Einstellung maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

- Auf Kopiere können Sie diese Einstellung für andere Tage oder die gesamte Woche übernehmen.

Beenden Sie Ihre Einstellungen im Aufzeichnungsbildschirm mit Anwenden und anschließend OK.

Stream Einstellungen

Mittels „Stream Einstellungen“ werden die Qualitätseinstellungen der einzelnen Video-Streams am Rekorder eingerichtet.

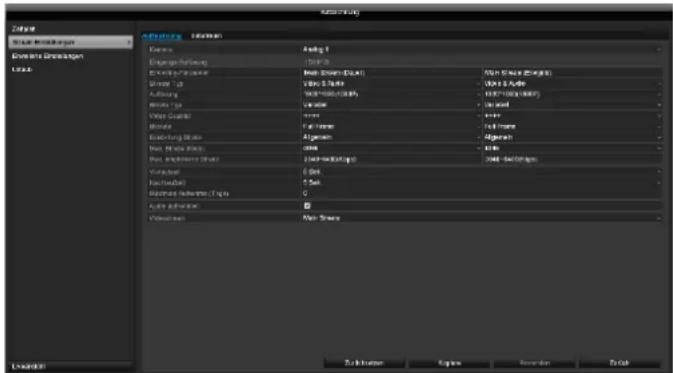

Autoflow Evente Generation Launch Eventing Launch Konzern Analog 1 Erzeugen-Flüberg Gesamt Buchststoff Nord-Druck (Euk) Wohn-Druck (Euk) Wohn-Druck (Euk) Aflung Vortier Vortier Ulfwand Furferer Buchstung-Wilfe Algegen Algegen Non-Blieck-Pickel Gesamt Gesamt Non-Blieck-Pickel Furferer Gesamt Nord-Druck Buchstung-Wilfe (C) Gesamt Gesamt Autobeherrat- Gesamt Non-Blieck-Pickel Gesamt Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow Autoflow

Hinweis

Wenn die Detail-Einstellungen für Auflösung und Bitrate nicht veränderbar sind, so unterstützt die gegenwärtige Rekorder-Firmware diese Funktion nicht.

Es stehen zwei Arten der Programmierung zur Verfügung:

Aufzeichnung	Qualitätseinstellungen für dauer- und ereignisgestütze Aufzeichnung
Substream	Qualitätseinstellung für den SubStream, welcher hauptsächlich zur Livebildanzeige verwendet wird.

TAB Aufzeichnung

In diesem Untermenü stehen Ihnen folgende Einstellungsmöglichkeiten zur Verfügung:

Parameter	Einstellung
Kamera	Einzustellende Kamera
Encoding Parameter	Einzustellender Stream (Dauer und Ereignis)
Stream Typ	Vordefinierter Stream Video
Auflösung	Auflösung der Kamera
Bitrate	Auswahl einer variablen bzw. konstanten Bitrate
Videoqualität	verschiedene Qualitätsstufen +++: mittlere Qualität+++++: hohe Qualität
Bildrate	Einstellungen der Bildrate für den Stream
Max. Bitrate-Modus	Auswahl des Modus für die Einstellungen der Bitrate Benutzerdef. (32 – 3072)
Max. Bitrate (Kbps)	Einstellungen der maximalen Bitrate
Max. Bitrate Bereich empfohlen	Empfohlene Bitrate in Abhängigkeit der eingestellten Auflösung, Bildrate, etc.
Vorlaufzeit	Zeit in Sekunden, die vor einem Alarm aufgezeichnet wird
Nachlaufzeit	Zeit in Sekunden, die nach einem Alarm aufgezeichnet wird
Maximale Aufnahme (Tage)	Einstellung der längsten Aufbewahrungszeit für aufgezeichnete Dateien.
Audio aufnehmen	Aktiviert: Aufzeichnung mit Audio Daten
Videostream	Zuweisung des Streamtyps für Aufzeichnung

Der Rekorder kann, abhängig von der Programmierung in unterschiedlichen Qualitätsstufen aufzeichnen. Die Einstellung“ Main Stream (Dauer)“ wird ausschließlich für Daueraufzeichnungen verwendet. Die Einstellung

„Main Stream (Ereignis)“ wird für alle Aufzeichnungen bei Ereignissen verwendet.

i

Hinweis

Wenn Sie eine ereignisgestütze Aufzeichnung programmieren, erreichen Sie eine optimale Einstellung hinsichtlich Speicherplatzverbrauch, wenn ausschließlich Ereignisse in hoher Qualität aufgezeichnet werden.

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit Zurück.

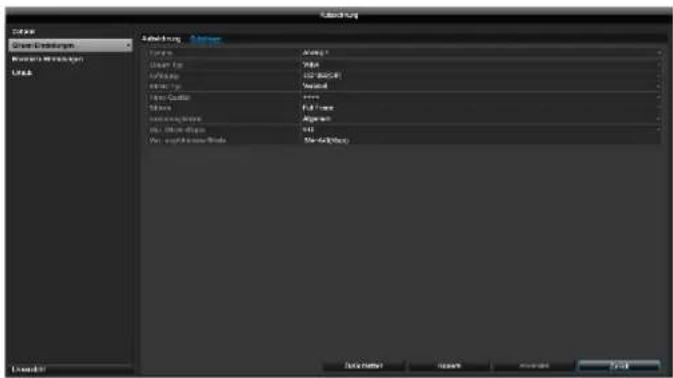

TAB Substream

Folgende Parameter sind einstellbar:

Parameter	Einstellung
Kamera	Einzustellende Kamera
Stream Typ	Vordefinierter Stream Video
Auflösung	Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
Bitrate Typ	Auswahl einer variablen bzw. konstanten Bitrate
Video-Qualität	verschiedene Qualitätsstufen +++: mittlere Qualität+++++: hohe Qualität
Bildrate	Einstellungen der Bildrate für den Stream
Max. Bitrate-Modus	Allgemein, Benutzerdef. (32 - 3072
Max. Bitrate (Kbps)	Anzeige der maximalen Bitrate
Max. Bitrate Bereich empfohlen	192~320 (Kbps)

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit Zurück.

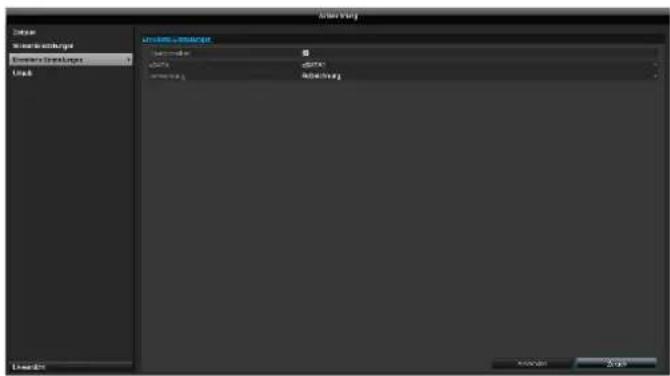

Erweiterte Einstellung

Überschreiben	Legen Sie fest, ob bei voller Festplatte ältere Aufzeichnungen überschrieben werden sollen.
eSATA	Anzahl der einstellbaren eSATA-Anschlüsse.
Verwendung	Einstellung der eSATA-Anschlüsse für Aufzeichnung oder ausschließlich Video-Export.

Urlaub

Product Form 1: Product1 Product2: Product2 Product3: Product3 Product4: Product4 Product5: Product5 Product6: Product6 Product7: Product7 Product8: Product8 Product9: Product9 Product10: Product10 Product11: Product11 Product12: Product12 Product13: Product13 Product14: Product14 Product15: Product15 Product16: Product16 Product17: Product17 Product18: Product18 Product19: Product19 Product20: Product20 Product21: Product21 Product22: Product22 Product23: Product23 Product24: Product24 Product25: Product25 Product26: Product26 Product27: Product27 Product28: Product28 Product29: Product29 Product30: Product30 Product31: Product31 Product32: Product32 Product33: Product33 Product34: Product34 Product35: Product35 Product36: Product36 Product37: Product37 Product38: Product38 Product39: Product39 Product40: Product40 Product41: Product41 Product42: Product42 Product43: Product43 Product44: Product44 Product45: Product45 Product46: Product46 Product47: Product47 Product48: Product48 Product49: Product49 Product50: Product50 Product51: Product51 Product52: Product52 Product53: Product53 Product54: Product54 Product55: Product55 Product56: Product56 Product57: Product57 Product58: Product58 Product59: Product59 Product60: Product60 Product61: Product61 Product62: Product62 Product63: Product63 Product64: Product64 Product65: Product65 Product66: Product66 Product67: Product67 Product68: Product68 Product69: Product69 Product70: Product70 Product71: Product71 Product72: Product72 Product73: Product73 Product74: Product74 Product75: Product75 Product76: Product76 Product77: Product77 Product78: Product78 Product79: Product79 Product80: Product80 Product81: Product81 Product82: Product82 Product83: Product83 Product84: Product84 Product85: Product85 Product86: Product86 Product87: Product87 Product88: Product88 Product89: Product89 Product90: Product90 Product91: Product91 Product92: Product92 Product93: Product93 Product94: Product94 Product95: Product95 Product96: Product96 Product97: Product97 Product98: Product98 Product99: Product99 Product100: Product100

In diesem Untermenü können 32 verschiedene Aufzeichnungseinstellungen für Urlaub oder Feiertage getroffen werden.

Um diese Einstellungen zu treffen klicken Sie auf das „Bearbeiten“-Symbol.

i

Hinweis

Konfigurieren Sie den Zeitplan nach Aktivierung der Urlaubsfunktion. Hier erscheint eine neue Zeile „Urlaub“, die analog zu den Wochentagen programmiert werden kann.

i

Hinweis

Der Urlaubszeitplan setzt alle Wochenzeitpläne (Mo-So) außer Kraft.

Bearbeiten Name Holiday1 AktIVert Modell Nach Monat Startzeit Jan 1 Endzeit Jan 1 Anwenden OK Abbrechen

Name	Manuelle Namenseingabe des Urlaubs oder des Feiertags
Aktiviert	Aktivieren, bzw. deaktivieren des eingestellten Urlaubs
Modell	Nach Datum / Nach Woche / Nach Monat
Startzeit	Auswahl des Anfangsdatums/Anfangszeit
Endzeit	Auswahl des Enddatums/Endzeit

Bestätigen Sie Ihre Einstellungen mit Anwenden und OK.

HDD

Festplatten

i

Hinweis

Das Gerät kann vier 3,5 Zoll SATA-Festplatte verwalten.

Bevor Sie mit dem Gerät Aufzeichnungen durchführen können, muss die eingebaute Festplatte „initialisiert“ werden. Erst dann erkennt das Gerät die Festplatte.

Warnung

Sämtliche Daten einer Festplatte werden beim Initialisieren gelöscht!

Sorgen Sie rechtzeitig für eine Datensicherung.

Festplatte einbauen

1. Trennen Sie das Gerät vom Stromnetz und Öffnen Sie die Abdeckung.
2. Beachten Sie ESD-Vorschriften beim Umgang mit elektronischen Geräten, stellen Sie sicher, dass Sie geerdet sind.
3. Öffnen Sie das Gehäuse nicht in Räumen mit Teppich oder anderen elektrostatisch aufladbaren Belägen.
4. Vermeiden Sie Körperkontakt mit sämtlichen Bauteilen auf der Platine.

Warnung

Sollten Sie zu den Anweisungen Fragen haben oder Ihnen diese nicht helfen, wenden Sie sich bitte vertrauensvoll an Ihren Facherrichter.

1. Bauen Sie die Festplatte ein und stellen Sie die Anschlüsse her.

2. Bringen Sie das Gehäuse wieder an und verbinden Sie das Gerät mit dem Stromnetz.

i

Hinweis

Sollte die installierte Festplatte nicht angezeigt werden, überprüfen Sie die Anschlüsse.

Klicken Sie im Menü auf „HDD“, um Einstellungen bezüglich der Festplattenverwaltung zu treffen.

Allgemein

HDD Algemein Erwartete Endstellungen HDD information Nr Kapazität Status Eigenschaften Typ Verf. Speicher Gru. Be. Uis... 465.76GB Normat Lasten/Schreben Lekel GMB 1 Gesamt/Spazität 465.76GB Verf. Speicher GMB Inf Zurück

HDD Information	Beschreibung
Nr	zeigt die interne Anschlussnummer
Kapazität	Festplattenspeicher in GB
Status	zeigt den aktuellen Status der Festplatten:InitialisiertNormalFehlerhaftSchlafend (=Standby)
Eigenschaften	Nur lesen: SchreibschutzLesen/Schreiben: Lesen und schreiben
Typ	Lokal: Gerätefestplatte
Verf. Speicher	zeigt ungefähr den für Aufzeichnungen freien Speicherplatz
Gruppe	Gruppenkennung
Bearbeiten	HDD-Gruppeneinstellung bearbeiten (nur im Gruppenmodus verfügbar)
Löschen	Entfernen der Festplatte (nur bei Netzlaufwerken verfügbar)

Festplatte initialisieren

1. Wählen Sie die Festplatte aus, indem Sie die Checkbox aktivieren.
2. Starten Sie den Vorgang, indem Sie auf Init. Klicken.
3. Bestätigen Sie die Sicherheitsabfrage mit OK.
4. Der Statusbalken zeigt den Fortschritt der Initialisierung.
5. Nach Beendigung des Vorgangs erscheint die Festplatte.

Netzlaufwerk hinzufügen

Es können weitere Datenträger zur Speicherung über Netzwerk hinzugefügt werden.

Warnung

Stellen Sie bei der Verwendung von Netzlaufwerken sicher, dass Ihr Netzwerk ausreichend dimensioniert ist.

Hinweis

Die Wiedergabegeschwindigkeit von aufgezeichneten Daten über Netzlaufwerke kann geringer sein, als über die internen Festplatten.

Klicken Sie auf Hinzufügen, um ein Netzlaufwerk hinzuzufügen.

Netzlaufwerk hinzufügen Netzlaufwerk Netzlaufwerk 1 Typ NAS Netzlaufwerk IP Adr... . . . Netzlaufwerk Verzei... Suchen OK Abbrechen

Netzlaufwerk	Wählen Sie zwischen 8 Netzlaufwerken aus.
Typ	NAS: Für diese Einstellung muss Ihr Netzwerkspeicher das NFS-Dateisystem unterstützen.IP SAN: Für diese Einstellung muss Ihre Netzwerkspeicher das iSCSI-Protokoll unterstützen.
IP Adresse	Eingabe der IP-Adresse des Netzwerkspeichers.
Verzeichnis	Eingabe des Speicherpfades oder iSCSI-Targets

Klicken Sie auf Suchen, um den Netzwerkspeicher zu ermitteln und anschließend auf OK, um das Netzlaufwerk hinzuzufügen.

Das Netzlaufwerk muss vor Verwendung initialisiert werden. Erweiterte Einstellungen

Hier können Sie die Einstellungen für den Speichermodus festlegen.

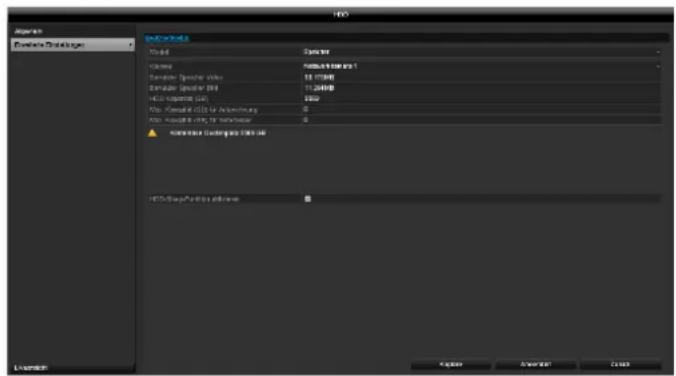

Modus: Speicher

In diesem Modus werden die Videodaten verteilt auf die Gesamtzahl aller angeschlossenen Datenträger geschrieben.

Kamera	Auswahl des zu bearbeitenden Kamerakanals
Benutzter Speicher Video	Aktuell benutzter Video-Speicher auf dem Datenträgerverbund
Benutzter Speicher Bild	Aktuell benutzter Bild-Speicher auf dem Datenträgerverbund
HDD Kapazität (GB)	Gesamt zur Verfügung stehender Festplattenspeicher in GB
Max. Kapazität (GB) für Aufzeichnung	Legen Sie die maximale Aufzeichnungsgröße für Video auf dem Datenträgerverbund pro Kamera fest.
Max. Kapazität (GB) für Sofortbilder	Legen Sie die maximale Aufzeichnungsgröße für Bilder auf dem Datenträgerverbund pro Kamera fest.
HDD-Sleep-Funktion aktivieren	Bei aktivierter Funktion gehen Festplatten, welche sich im Leerlauf befinden in den Schlafmodus.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Kameras übernehmen werden soll.
2. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Modus: Gruppe

In diesem Modus können die Videodaten gezielt (auch redundant) auf ausgewählte Datenträger geschrieben werden.

AutoCAD AutoCAD Model AutoCAD AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Method AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCAD Model AutoCADModel

Parameter	Einstellung
Auf HDD Gruppe aufzeichnen	Auswahl der HDD-Gruppe
Kamera	Auswahl welche Kameras auf der aktuell gewählten Gruppe gespeichert werden sollen
HDD-Sleep-Funktion aktivieren	Bei aktivierter Funktion gehen Festplatten, welche sich im Leerlauf befinden in den Schlafmodus.

Die Konfiguration der HDD-Gruppen erfolgt im Menü

Allgemein. Klicken Sie hierzu auf um die HDD-Gruppen-Einstellung zu öffnen.

HDD Einstellungen HDD Nr. 2 HDD Eigenschaften ● Lesen/Schreiben ● Nur Leserechte ● Redundant Gruppe 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 HDD Kapazität 1,863GB Anwenden OK Abbrechen

Parameter	Beschreibung
HDD NR.	Interne Festplatten Nummer vom Rekorder.
Lesen/Schreiben	In diesem Modus werden Videodaten auf den Datenträger geschrieben und können auch gelesen werden (Standarteinstellung)
Nur Leserechte	In diesem Modus werden keine Videodaten auf den Datenträger geschrieben. Diese Einstellung ist hilfreich, wenn nach einem Ereignis ein Überschreiben der Daten verhindert werden soll.
Redundant	In diesem Modus werden Videodaten parallel gespeichert. Alle Datenträger mit Lese/Schreib-Einstellung werden zusätzlich auf allen Datenträger mit der Einstellung „Redundant“ gespeichert.
Gruppe	Zuweisung des Datenträgers zu einer HDD-Gruppe

Achtung:

Wenn nur eine Festplatte installiert ist und diese den Status „Nur lesen“ erhält, kann das Gerät keine Aufzeichnungen durchführen!

Panikaufzeichnung

Aufzeichnung

Drücken Sie die REC-Taste oder gehen Sie im Hauptmenü auf Panikaufzeichnung, um eine manuelle Bild-/Video- Aufzeichnung zu starten.

Wird eine Aufzeichnung manuell gestartet, muss diese auch manuell wieder beendet werden. Durch einen Neustart des Rekorders werden alle manuellen Aufzeichnungen deaktiviert.

Klicken Sie auf das Untermenü Aufzeichnung.

Auswahl der Einstellungen für alle Kameras. Klicken Sie auf „Off“ bzw. „on“ um die Einstellungen zu ändern.

„On grün“ → „Off rot“

Aufzeichnung manuell stoppen

„Off rot“ → „on gelb“

Manuelle Daueraufzeichnung

„on gelb“ → „Off rot“

Manuelle Daueraufzeichnung wird beendet, wenn ein Zeitplan für die Kamera programmiert ist, wird dieser automatisch aktiviert (grün).

Alarm

Wählen Sie hier den Alarmausgang aus, der bei einer Panikaufzeichnung geschaltet werden soll.

Sie können mehrere Alarmausgänge bei einer Panikreaktion schalten.

Wählen Sie Auslösen um den ausgewählten Alarmausgang zu aktivieren.

Klicken Sie Alle auslösen um alle Alarmausgänge zu aktivieren.

Klicken Sie Alle löschen um die Einstellungen zu entfernen.

Parameter	Beschreibung
Dauer	Klicken Sie das Zeichen um die Daueraufzeichnung für alle Kanäle für den ganzen Tag zu aktivieren.Klicken Sie „Ja“ um die Auswahl zu bestätigen.
Bewegungserkennung	Klicken Sie das Zeichen um die Bewegungserkennung für alle Kanäle für den ganzen Tag zu aktivieren.Klicken Sie „Ja“ um die Auswahl zu bestätigen.

Manuelle Videoqualitätsdiagnose

Wählen Sie hier Kamera aus, die mittels manueller Videoqualitätsdiagnose untersucht werden sollen.

Beachten Sie, dass hierfür die Diagnosefunktion im Menü „Kamera“ für den jeweiligen Kanal eingeschalten und konfiguriert werden muss.

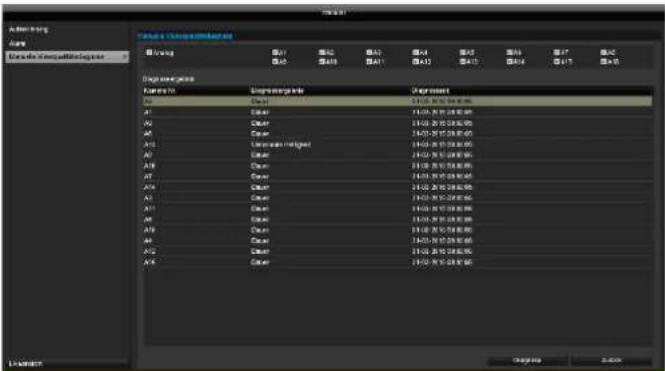

Aubertung Gare Forder von Konsolidierung Data 1 - 2000-2005 Data 2 - 2005-2006 Data 3 - 2005-2006 Data 4 - 2005-2006 Data 5 - 2005-2006 Data 6 - 2005-2006 Data 7 - 2005-2006 Data 8 - 2005-2006 Data 9 - 2005-2006 Data 10 - 2005-2006 Data 11 - 2005-2006 Data 12 - 2005-2006 Data 13 - 2005-2006 Data 14 - 2005-2006 Data 15 - 2005-2006 Data 16 - 2005-2006 Data 17 - 2005-2006 Data 18 - 2005-2006 Data 19 - 2005-2006 Data 20 - 2005-2006 Data 21 - 2005-2006 Data 22 - 2005-2006 Data 23 - 2005-2006 Data 24 - 2005-2006 Data 25 - 2005-2006 Data 26 - 2005-2006 Data 27 - 2005-2006 Data 28 - 2005-2006 Data 29 - 2005-2006 Data 30 - 2005-2006 Data 31 - 2005-2006 Data 32 - 2005-2006 Data 33 - 2005-2006 Data 34 - 2005-2006 Data 35 - 2005-2006 Data 36 - 2005-2006 Data 37 - 2005-2006 Data 38 - 2005-2006 Data 39 - 2005-2006 Data 40 - 2005-2006 Data 41 - 2005-2006 Data 42 - 2005-2006 Data 43 - 2005-2006 Data 44 - 2005-2006 Data 45 - 2005-2006 Data 46 - 2005-2006 Data 47 - 2005-2006 Data 48 - 2005-2006 Data 49 - 2005-2006 Data 50 - 2005-2006 Data 51 - 2005-2006 Data 52 - 2005-2006 Data 53 - 2005-2006 Data 54 - 2005-2006 Data 55 - 2005-2006 Data 56 - 2005-2006 Data 57 - 2005-2006 Data 58 - 2005-2006 Data 59 - 2005-2006 Data 60 - 2005-2006 Data 61 - 2005-2006 Data 62 - 2005-2006 Data 63 - 2005-2006 Data 64 - 2005-20O4

Durch Drücken der Schaltfläche „Diagnose“ wird die manuelle Analyse gestartet. Passen Sie die Einstellungen im Menü Kamera an, wenn das Diagnose-Ergebnis auch bei korrekter Bildeinstellung eine Fehlermeldung liefert (Unscharfes Bild, Farbstich, etc...).

Das Diagnose-Ergebnis „Dauer“ signalisiert ein korrektes Kamerabild.

Video Export

Gehen Sie im Menü auf Video Export, um aufgezeichnete Videodaten vom Rekorder zu exportieren. Es stehen folgende Optionen zur Verfügung:

Dauer	Export von Videodaten, welche per Daueraufzeichnung aufgenommen worden sind.
Ereignis	Export von Videodaten, welche per Ereignisaufzeichnung aufgenommen worden sind.

Dauer

Design Weight Acquisition 文件名: AutoCAD 文件类型: AutoCAD 文件名: AutoCAD 文件类型: AutoCAD 文件名: AutoCAD 文件类型: AutoCAD 文件名: AutoCAD 文件类型: AutoCAD 文件名: AutoCAD 文件类型: AutoCAD 文件名: AutoCAD 文件类型: AutoCAD 文件名: AutoCAD 文件类型: AutoCAD 文件名: AutoCAD 文件类型: AutoCAD 文件名: AutoCAD 文件类型: AutoCAD 文件名: AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD AutoCAD Autoclassical Version 10.0.02 - 2015-2016.00.02.01 AutoCAD Version 10.0.02 - 2015-2016.00.02.01 AutoCAD Version 10.0.02 - 2015-2016.00.02.01 AutoCAD Version 10.0.02 - 2015-2016.00.02.01 AutoCAD Version 14.0.02 - 2015-2016.00.02.01 AutoCAD Version 14.0.02 - 2015-2016.00.02.01

i

Hinweis

Die Export-Funktion sichert wichtige Aufzeichnungen auf verbundene, externe Medien wie z.B.

• USB-Medien
• USB-Festplatte

• DVD-Brenner etc.

• Geben Sie die Parameter ein.

• Klicken Sie auf Suchen, um die Suche zu starten, der Ergebnisbildschirm wird dargestellt.

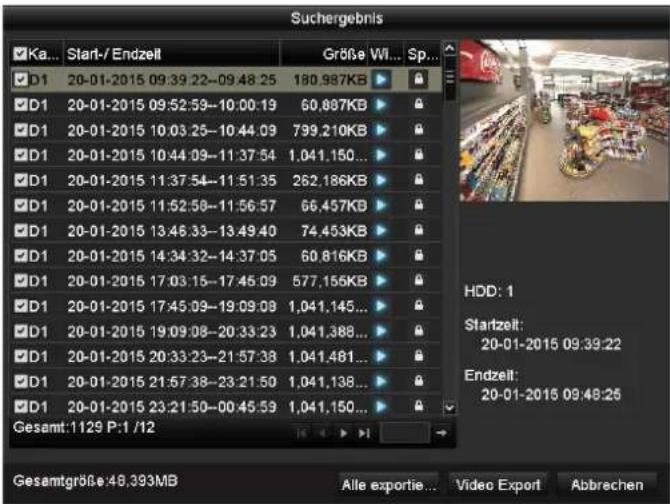

Suchergebnis Ka... Start-/ Endzell Größe WI... Sp... D1 20-01-2015 09:39:22--09:48:25 180,987KB D1 20-01-2015 09:52:59--10:00:19 60,887KB D1 20-01-2015 10:03:25--10:44:09 799,210KB D1 20-01-2015 10:44:09--11:37:54 1,041,150... D1 20-01-2015 11:37:54--11:51:35 262,186KB D1 20-01-2015 11:52:58--11:56:57 66,457KB D1 20-01-2015 13:48:33--13:49:40 74,453KB D1 20-01-2015 14:34:32--14:37:05 60,816KB D1 20-01-2015 17:03:15--17:45:09 577,155KB D1 20-01-2015 17:45:09--19:09:08 1,041,145... D1 20-01-2015 19:09:08--20:33:23 1,041,388... D1 20-01-2015 20:33:23--21:57:38 1,041,481... D1 20-01-2015 21:57:38--23:21:50 1,041,138... D1 20-01-2015 23:21:50--00:45:59 1,041,150... Gesamt: 1/29 P: 1 / 12 HDD: 1 Startzeit: 20-01-2015 09:39:22 Endzeit: 20-01-2015 09:48:25 Gesamtgröße: 48.393MB Alle exportie... Video Export Abbrechen

- Die Dateigröße der einzelnen Aufzeichnung sowie die Gesamtgrößer aller gefundenen Aufzeichnungen werden dargestellt.

• Beim Klicken auf können Sie die jeweilige Aufzeichnung ansehen.

• Zum Sperren oder Entsperren einer Datei klicken Sie auf Gesperrte Dateien, werden vom System nicht mehr überschrieben.

• Klicken Sie auf Export, um zum Export-Bildschirm zu gelangen.

Video Export Geratename USB1-1 Name GröBe Typ Bearbeitungsdatum Lös... Wied... test Ordner 27-01-2015 14:45:24 HDTVf firmware re... 16KB Datei 23-01-2015 10:19:34 HDTVf firmware re... 18KB Datei 23-01-2015 09:54:08 LAN1_2015012716... 1,025KB Datei 27-01-2015 16:53:36 player.exe 786KB Datei 26-01-2015 12:49:20 Verf. Speicher 960MB Neuer Ordner Format Video Export Abbrechen

1. Wählen Sie im Pulldown-Menü das verbundene Medium, auf dem die Datensicherung erfolgen soll.
2. Falls das Medium nicht angezeigt wird, klicken Sie auf Aktualisieren.

- Falls das Medium weiterhin nicht angezeigt wird, trennen Sie den Anschluss vom Gerät und verbinden Sie das Medium erneut. Lesen Sie dazu auch die Ausführungen des Herstellers.

1. Klicken Sie auf Start, um den Export zu beginnen. Der Sicherungsfortschritt wird dargestellt.

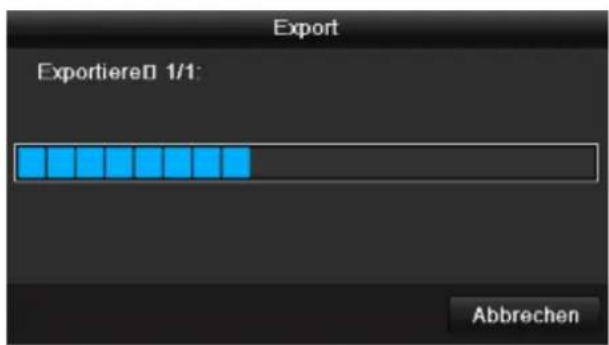

Export ExportiereD 1/1: Abbrechen

i Hinweis

Nach erfolgter Sicherung können Sie die Daten auf dem Medium auswählen und mit dem Player (muss getrennt exportiert werden) wiedergeben. Damit überprüfen Sie, ob der Export einwandfrei funktioniert hat.

i

Hinweis

Die „Pre-play“- Aufzeichnungen / Voralarmaufzeichnungen können nur angesehen werden, wenn vor dem Alarm aufgezeichnet wurde.

Ereignis

Definieren Sie den Zeitraum der zu suchenden Aufnahmen mithilfe der Auswahlfelder bei „Startzeit“ und „Endzeit“. Wählen Sie die Kamera mit aktivieren, bzw. deaktivieren der Checkbox aus und klicken Sie auf Suchen.

Bei beiden Ereignistypen erscheint nach Betätigen des Suchen-Buttons folgendes Fenster:

Bewegung Quelle Starlzeit Endzeit D1 20-01-2015 09:46:27 20-01-2015 09:46:33 D1 20-01-2015 10:03:30 20-01-2015 10:03:36 D1 20-01-2015 10:03:53 20-01-2015 10:03:59 D1 20-01-2015 10:04:25 20-01-2015 10:04:31 D1 20-01-2015 10:04:40 20-01-2015 10:04:46 D1 20-01-2015 10:04:58 20-01-2015 10:05:04 D1 20-01-2015 10:05:59 20-01-2015 10:06:05 D1 20-01-2015 10:06:09 20-01-2015 10:06:15 D1 20-01-2015 10:06:20 20-01-2015 10:06:26 D1 20-01-2015 10:06:33 20-01-2015 10:06:39 D1 20-01-2015 10:06:43 20-01-2015 10:06:49 D1 20-01-2015 10:07:03 20-01-2015 10:07:09 Gesamt:217 P.1 /3 Preplay 30 Sek. Post-play 30 Sek. Quick Export Details Abbrechen

Wählen Sie die zu exportierenden Dateien mit aktivieren, bzw. deaktivieren der Checkbox aus. Bei „Pre-play“, bzw. „Post-play“ können Sie die Vor-, bzw. Nachalarmzeit einstellen. Damit können Sie die Länge Ihres Exportvideos definieren.

Klicken Sie auf Details, um das ausgewählte Video anzusehen. Für genauere Informationen zu dem Fenster Details siehe DAUER (S. 53).

Wartung

Das Menü dient zur Gerätewartung und sollte nur von erfahrenen Benutzern bedient werden.

Menü	Einstellung
System Info	Geräteinformationen (Seriennummer, Firmwarestatus etc.)
Protokoll Suche	In der Protokoll Suche (=Logdatei) kann nach bestimmten Kriterien z.B. Alarm, Ausnahme, Bedienung oder Information nach Aufzeichnungen oder Informationen (S.M.A.R.T.- Festplattenstatus) gesucht werden.
Import/Export	Einstellungen exportieren, importieren
Update	Firmware-Update durchführen
Standard	System-Reset
Netzwerk	Anzeige der Übertragungs- und Empfangsrate des Rekorders
S.M.A.R.T	Prüfung der Festplatte auf Fehler

System Info

Hinweis

Im Informationsmenü werden die technischen Daten des Gerätes sowie Informationen zu den verschiedenen Einstellungen der Kameras, Aufzeichnung, Alarm, Netzwerk und HDD dargestellt.

Dies ist z.B. hilfreich bei Support-Anfragen.

Protokoll Suche

File Edit Properties Map1000 Map2000 Map3000 Map4000 Map5000 Map6000 Map7000 Map8000 Map9000 Map10000 Map11000 Map12000 Map13000 Map14000 Map15000 Map16000 Map17000 Map18000 Map19000 Map20000 Map21000 Map22000 Map23000 Map24000 Map25000 Map26000 Map27000 Map28000 Map29000 Map30000 Map31000 Map32000 Map33000 Map34000 Map35000 Map36000 Map37000 Map38000 Map39000 Map40000 Map41000 Map42000 Map43000 Map44000 Map45000 Map46000 Map47000 Map48000 Map49000 Map50000 Map51000 Map52000 Map53000 Map54000 Map55000 Map56000 Map57000 Map58000 Map59000 Map60000 Map61000 Map62000 Map63000 Map64000 Map65000 Map66000 Map67000 Map68000 Map69000 Map70000 Map71000 Map72000 Map73000 Map74000 Map75000 Map76000 Map77000 Map78000 Map79000 Map8000 Map81 Map82 Map83 Map84 Map85 Map86 Map87 Map88 Map89 Map90 Map91 Map92 Map93 Map94 Map95 Map96 Map97 Map98 Map99 Map10O

Hinweis

Die Suche nach „Ereignissen“ kann nach folgenden Haupttypen/Ereignissen/Parametern erfolgen:

• Alle
• Alarm
• Warnung
  • Vorgang
• Information

Filter1	Filter2
Alle	-
Alarm	AlleBewegungserkennung starten/beendenSabotageüberwachung starten/beenden
Warnung	AlleVideosignalverlustIllegales AnmeldenHDD vollHDD FehlerIP KonfliktNetzwerk getrenntAusnahme AufzeichnungVideo Ein-/Ausgangssignal ungleichAufzeichnungspuffer
Vorgang	AllePower OnLokal: Nicht geplantes HerunterfahrenLokal: Herunterfahren, Neustart, Anmelden, AbmeldenLokal: Einstellungen ändernLokal: UpdateLokal: Aufzeichnung starten
Information	AlleHDD InformationHDD S.M.A.R.T.Starte AufnahmeBeende AufnahmeAbgelaufene Aufzeichnunglöschen

1. Wählen Sie das Ereignis nachdem Sie im Log suchen möchten ein und wählen Sie einen Unterparameter.
2. Geben Sie Datum und Uhrzeit bei Startzeit und Endzeit ein, klicken Sie auf Suche.
3. Das Ergebnis wird dargestellt:

System 1 Import Data Import Export Import Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-INSATURS SUB-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insaturation Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-Insatration Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS Sub-INSATURS sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub+ sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub- sub - Sub-satzung: 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

- Das Wechseln der Seiten erfolgt durch die Navigationsleiste:

Zum vorwärts-, bzw. rückwärtsblättern drücken Sie (3), bzw. (2). Zum Springen zu der ersten, bzw. letzten Seite drücken Sie (4), bzw. (1). Um zu einer bestimmten Seitenanzahl zu gelangen geben Sie diese in das Feld bei (5) ein und bestätigen Sie diese mit Klick auf (6).

• Klicken Sie auf das „Detail“-Symbol, um genauere Informationen zu erhalten.
• Klicken Sie auf das „Wiedergabe“-Symbol, um ggf. die Aufzeichnung zu dem Ereignis zu starten.
• Klicken Sie auf Export, um die Logdatei auf ein USB-Medium zu sichern.

Import / Export

Log-PCR Parameters Size Parameters Target Parameters HDD-Select LOG-PCR Size Output Input Video Output Output Quality Name: 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Model: 2.5673 (8x19.4x19.5x19.5x) Model: 2.5673 (8x19.4x19.5x19.5x) Model: 2.5673 (8x19.4x19.5x19.5x) Model: 2.5673 (8x19.4x19.5x19.5x) Model: 2.5673 (8x19.5x19.5x19.5x) Model: 2.5673 (8x19.5x19.5x19.5x) Model: 2.5673 (8x19.5x19.5x19.5x) Model: 2.5673 (8x19.5x19.5x19.5x) Model: 12.6733 (8x19.4x19.4x19.4x) Model: 12.6733 (8x19.4x19.4x19.4x) Model: 12.6733 (8x19.4x19.4x19.4x) Model: 12.6733 (8x19.4x19.4x19.4x) Model: 12.6733(8x19.4x19.4x19.4x) Model: 12.6733(8x19.4x19.4x19.4x) Model: 12.6733(8x19.4x19.4x19.4x) Model: 12.6733(8x19.4x19.4x Model: 12.6733(8x19.4x19.4x Model: 12.6733(8x19.4x19.4x Model: 12.6733(8x19.4x19.4x Model: 12.6733(8x19.4x19.4x Model: 25673(8x19.4x19.4x) Model: 25673(8x19.4x19.4x) Model: 25673(8x19.4x19.4x) Model: 25673(8x19.4x19.4x) Model: 25673(8x19.4x19.4x) Model: 25673(8x2567(8x2567(8x2567(8x2567(8x2567(8x2567(8x2567(8x2567(8x2567(8x2567(8x2567(8x2567(8x2567(8x2567(8x2567(

Hinweis

Die Konfigurationsdaten beinhalten sämtliche Einstellungen des Gerätes, die Sie nach der Inbetriebnahme durchgeführt haben. Diese Daten können auf ein USB-Medium gespeichert werden. Damit können Sie z.B. ein weiteres Gerät identisch konfigurieren.

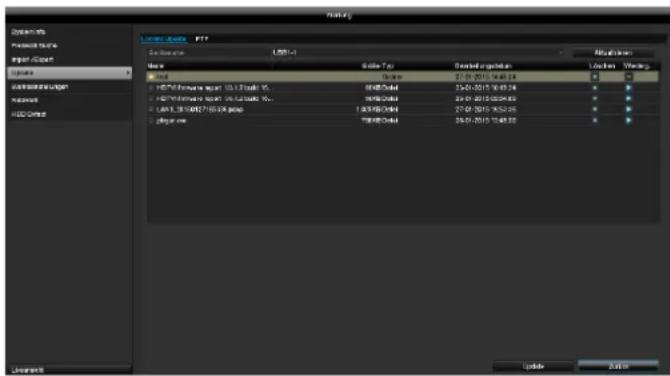

Update

File Edit Import Tools Export Tools Export Mode Export / Export Browse Save As: 100% Name: Size Type: Default version: Location: Winings: • HKEY Software export (1.2.34x 15.1) • HKEY Software export (1.2.34x 15.1) • HKEY Software export (1.2.34x 15.1) • HKEY Software export (1.2.34x 15.1) • HKEY Software export (1.2.34x 15.1) • HKEY Software export (1.2.34x 15.1) • HKEY Software exports (1.2.34x 15.1) • HKEY Software exports (1.2.34x 15.1) • HKEY Software exports (1.2.34x 15.1) • HKEY Software exports (1.2.34x 15.1) • HKEY Software exports (1.2.34x 15.1) • HKEY Software exports (1.2-36) • HKEY Software exports (1.2-36) • HKEY Software exports (1.2-36) • HKEY Software exports (1.2-36) • HKEY Software exports (1.2-36) • HKEY Software exports (1.2-36) • HKEY Software exports (1.2-36) • HKEY Software exports (1.2-36) • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • Iqorance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance • IqORance •IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance IqORance

Hinweis

Ein Geräte-Update kann von einem USB-Medium oder über das Netzwerk per FTP erfolgen.

• Kopieren Sie die Update-Datei mit der Endung *.mav auf einen USB-Stick in das Hauptverzeichnis.

• Verbinden Sie den USB-Stick mit einem der USB-Anschlüsse am Gerät.

• Wählen Sie den USB-Anschluss aus, klicken Sie ggf. auf Aktualisieren.

• Wählen Sie die Update-Datei aus, klicken Sie auf Update.
• Warten Sie, bis das Gerät einen Neustart durchführt.
• Prüfen Sie ggf. den Firmware-Stand im Menü Wartung unter Information.System Reset durchführen

i

Hinweis

Der Update über FTP funktioniert wie oben beschrieben:

• der PC muss sich im selben lokalen Netzwerk befinden!
• Richten Sie einen PC als FTP-Server ein.
• Geben Sie die IP-Adresse des FTP-Servers ein.

Werkseinstellungen

Wertelg System Info Proteinkl. Sache Impact / Export Update Standard Network Ding System will not reach Werteinflösung der Standardenstücks aus staften. Verbrauch! Cohort Next

i

Hinweis

Bei diesem Vorgang wird das Gerät auf die Werkseinstellungen zurückgesetzt (Reset).

Warnung

Sämtliche Einstellungen, die Sie seit der Inbetriebnahme durchgeführt haben (Kameras, Aufzeichnungseinstellungen, PTZ, Alarme etc.) werden dabei gelöscht!

Vermeiden Sie Verluste, indem Sie vorher die Einstellungen sichern. Nach Durchführung des Reset können Sie diese wieder einlesen.

Netzwerk

Hier werden Informationen bezüglich des Netzwerkverkehrs und zu den Netzwerkschnittstellen angezeigt.

TAB Netzwerkauslastung

Mittels des Netzwerkgraphen können Sie sie kontinuierliche Netzwerkauslastung am Rekorder messen. Die Menge der empfangenen und gesendeten Daten werden grafisch dargestellt. Im Feld unterhalb der Grafik werden je nach

Netzwerkeinstellungen der Status und Informationen zu einem, bzw. zwei Netzwerk-Anschlüssen angezeigt.

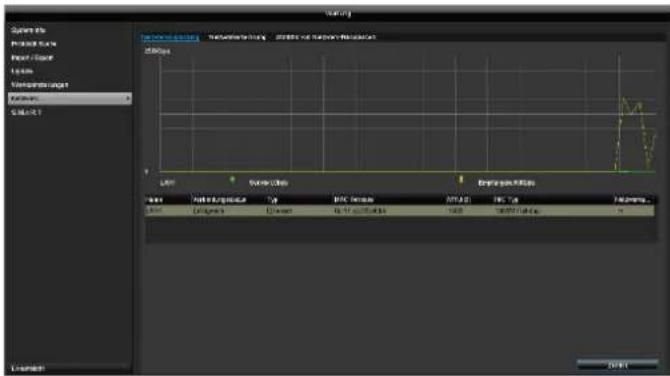

System info Product name Brand Name Logos Intersegment tagat Parameters Gesamt 1 System monitoring Sensitivity Data Logos Intersegment tagat Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos Logos

Senden

Empfangen

Anzeige der Datenmenge in Mbit/s, welche gegenwärtig vom Rekorder abgehend geschickt wird. Der Wert steigt, umso mehr Anwender Video-Streams über das Netzwerk vom Rekorder beziehen (Web, App, PC-Applikation und Netzwerkspeicherung). Wird der Grenzwert des Rekorders erreicht/überschritten, können nicht mehr alle angeforderten Streams angezeigt werden.

Anzeige der Datenmenge in Mbit/s, welche gegenwärtig vom Rekorder empfangen werden. Der Wert steigt, umso mehr Netzwerkkameras und umso höher die Bitrate der Kameras-Streams eingestellt ist. Wird der Grenzwert des Rekorders erreicht/überschritten, schaltet der Rekorder Kamera-Kanäle ab.

TAB Netzwerkerkennung

Network Link Network Link Network Server User Interface Network Link Network Server User Interface Network Link Network Server User Interface Network Link Network Server User Interface Network Link Network Server User Interface Network Link Network Server User Interface Network Link Network Server User Interface Network Link Network Server User Interface Network Link Network Server User Interface Network Link Network Server User Interface Network Link Network Server User Interface Network Link Network Server User Interface

Bei „Netzwerk Test“ können Sie die Verbindung zu einem anderen Gerät, wie zum Beispiel einem Computer, überprüfen („anpingen‘). Geben Sie die Netzwerk-Adresse des zu überprüfenden Gerätes (z.B. 192.168.0.25) ein und drücken Sie auf Test.

Informationen zu zwei Parametern erscheinen:

Parameter	Einstellung
Durchschnittliche Verspätung	Die Zeit, die das angepingte Gerät zum Antworten benötigt
Paket Verlust Rate:	Zeigt in Prozent an, wie viel Prozent der Pakete nicht übertragen wurden

i

Hinweis

Bei einer hohen Paket Verlust Rate empfiehlt es sich den „Netzwerk Test“ zu wiederholen.

i

Hinweis

Sollte weiterhin eine hohe Paket Verlust Rate auftreten sollten Sie ihr Netzwerk auf nicht ordnungsgemäße Verkabelung oder Schäden in der Leitung überprüfen. Je höher die Paket Verlust Rate ist, desto schlechter ist die Verbindung zwischen dem angepingten Gerät und dem Rekorder.

Bei „Netzwerk Paket Export“ können Sie die Einstellungen der einzelnen Anschlüsse, bzw. -je nach Einstellung des Anschlusses, exportieren.

1. Wählen Sie bei „Gerätename“ ein Speichermedium aus, auf welches die Einstellungen gespeichert werden sollen.
2. Klicken Sie auf Export.

Nach Ablauf der Fortschrittsanzeige erscheint bei erfolgreicher Initialisierung ein Hinweisfenster. Schließen Sie dieses mit OK.

• Klicken Sie auf Status, um den Status der LAN-Anschlüsse (verbunden/nicht verbunden) anzeigen zu lassen.
• Klicken Sie auf Netzwerk, um Ihre Netzwerkeinstellungen zu ändern.

i

Hinweis

Nutzen Sie diese Ansicht, um Netzwerk- und Performance-Probleme mit dem Rekorder zu analysieren.

TAB Statistik von Netzwerkressourcen

Wintra Type: Standardize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize Endzone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize End Zone: Normalize

In diesem TAB wird die benutzte Bandbreite des Gerätes angezeigt.

Mit Klick auf Aktualisieren können Sie die Daten erneuern.

S.M.A.R.T

System info Prevalent Data Input Export Update Veränderungen Name SM-ML - 00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 SOM-ML - 16.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 SOM-ML - Model Model: SM-ML - Model Size: CM-ML - Size Output: CM-ML - Output Symbol: Model Parameter: Model Parameters: Model Parameters: Model SOM-ML - Model Size: CM-ML - Size Output: CM-ML - Output Symbol: CM-ML - Output Parameters: Model Parameters: Model Parameters: Model SOM-ML - Model Size: CM-ML - Model Output: CM-ML - Model Symbol: CM-ML - Model Parameters: Model Parameters: Model Parameters: Model SOM-ML - Model Size: CM-ML - Model Output: CM-ML - Model Symbol: CM-ML - Model Parameters: Model Parameters: Model Parameters: Model SOM-ML - Model Size: CM-ML - Model Output: CM-ML - Model Symbol: CM-ML - Model Parameters: Model Parameters: Model Parameters: Model SM-ML - Model Size: CM-ML - Model Output: CM-ML - Model Symbol: CM-ML - Model Parameters: Model Parameters: Model Parameters: Model SOM-ML - Model Size: CM-ML - Model Output: CM-ML - Model Symbol: CM-ML - Model Parameters: Model Parameters: Model Parameters: Model SOM-ML - Model Size: CM-ML - Model Current: SM-ML - Model

Klicken Sie auf das Untermenü „S.M.A.R.T“.

In diesem Untermenü haben Sie die Möglichkeit ihre Festplatte auf Fehler zu prüfen.

HDD	Auswahl der zu bearbeitenden Festplatte
Selbsttest-Status	Zeigt den Status des aktuellen Selbsttests an.
Selbsttesttyp	Wählen Sie den Typ für den Selbsttest aus.Kurztest / Expanded Test/Transport Test
S.M.A.R.T	Klicken Sie das Icon an um den Selbsttest zu starten
Temperatur (°C)	Anzeige der Festplattentemperatur
Einschalten (Tage)	Anzeige der Betriebstage der Festplatte
Selbst-Evaluierung	Statusanzeige der Selbstevaluierung
Komplete Auswertung	Statusanzeige der Auswertung

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Festplattenstatus überprüfen

Sie können den Status jeder Festplatte im Menü Wartung prüfen. In den Log-Daten werden die SMART-Informationen gespeichert (Self-Monitoring, Analysis and Reporting Technology).

• Rufen Sie dazu die Logdatei auf und suchen Sie nach Informationen/S.M.A.R.T. Festplatte. Festplattenalarme einrichten
• Sie können Alarme festlegen, die Sie über Festplattenfehler informieren.

Rufen Sie dazu Warnung im Menü Einstellungen auf.

Herunterfahren

Herunterfahren Logout Herunterfahr en Neustart Abbrechen

i

Hinweis

• Wählen Sie Logout, um das Bedienmenü zu sperren.
• Wählen Sie Herunterfahren, um das Gerät auszuschalten.
• Wählen Sie Neustart, um einen Bootvorgang (Ausschalten, Wiedereinschalten) durchzuführen.

Störungsbehebung

Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermitteln.

Störung	Ursache	Lösung
Kein Strom	Netzkabel ist nicht angeschlossen	Netzkabel fest an der Steckdose anschließen
	Netzschalter auf OFF	Netzschalter auf ON stellen
	Steckdose führt keinen Strom	Ggf. anderes Gerät an der Steckdose verwenden
Kein Bild	Der Bildschirm ist nicht für den Empfang eingestellt	Korrekten Video-Eingangsmodus einstellen, bis vom Rekorder ein Bild erscheint
	Videokabel ist nicht fest angeschlossen	Videokabel fest anschließen
	Angeschlossener Monitor ist ausgeschaltet	Monitor einschalten
Kein Ton	Audiokabel sind nicht fest angeschlossen	Audiokabel fest anschließen
	Über Audiokabel angeschlossene Geräte sind nicht eingeschaltet.	Über das Audiokabel angeschlossene Geräte sind nicht eingeschaltet
	Audio-Anschlusskabel ist beschädigt	Kabel austauschen
Festplatte funktioniert nicht	Verbindungskabel sind nicht fest angeschlossen	Kabel fest anschließen
	Festplatte defekt oder nicht systemkonform	Festplatte gegen empfohlene Festplatte austauschen.
USB-Anschluss funktioniert nicht	Gerät wird nicht unterstützt	Korrektes USB-Medium anschließen, USB2.0
	USB-Hub wurde verwendet	USB-Medium direkt anschließen
Netzwerkzugriff nicht möglich	Netzwerkkabel-Anschluss lose	Netzwerkkabel einstecken.
	Netzwerkeinstellungen (DHCP, IP-Adresse etc.) fehlerhaft	Netzwerk-Konfiguration prüfen und ggf. korrigieren, siehe S. 27.
Aufnahme ist nicht möglich	Keine HDD bzw. HDD nicht initialisiert	Festplatte einbauen und initialisieren
Plötzliches Ausschalten	Die Temperatur im Inneren des Gerätes ist zu hoch	Reinigen Sie das Gerät bzw. entfernen Sie jegliche die Belüftung behindernden Gegenstände

Gerät reinigen und Pflege

Hinweis

• Ihr Gerät ist wartungsfrei.
• Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit.

Technische Daten

Technische Änderungen und Irrtümer vorbehalten.

ABUS Digitalrekorder	HDCC90010
Videokomprimierung	H.264
Kameraeingänge	8 x HD-TVI / 8 x Analog
Monitorausgänge	1 x VGA, 1 x HDMI
Betriebsmodus	Triplex
Auflösung (Liveansicht)	VGA:1080P: 1920*1080/60Hz, 1280*1024/60Hz,720P: 1280*720/60Hz, 1024*768/60HzBNC Output:PAL: 704×576, NTSC: 704×480
Auflösung @ Bildrate pro Kamera (Aufnahme)	1920 x 1080 @ 25 fps, 1280 x 720 @ 25 fps, 640 x 480 @ 25 fps, 704 x 576 @ 25 fps, 352 x 288 @ 25 fps
Gesamtbildrate	200 fps
Kompressionsstufen	6
Nachalarmspeicher	0–30 sec. / 5–900 sec.
Speichermedium	2 x 3,5" SATA HDD
Datensicherung	2 x USB 2.0
Ansichten	1 / 4 / 6 / 8 / 9 / 16
Aufnahmemodi	Manuell, Zeitplan, Bewegungserkennung, Alarm, VCA
Suchmodi	Nach Ereignis, Datum & Zeit, S.M.A.R.T, VCA
Benutzerstufen	2 (max. 31 Benutzer)
Netzwerkanschluss	1 x RJ45 10/100/1000 Mbps
Gleichzeitiger Netzwerkzugriff	128 Kameraverbindungen
Netzwerkfunktionen	Liveansicht, Wiedergabe, Datenexport
DDNS	√
NTP	√
Alarmierung	Akustisches Warnsignal, OSD Signal, E-Mail, CMS
Steuerung	USB Maus
OSD Sprachen	Deutsch, Englisch, Französisch, Niederländisch, Dänisch,Italienisch, Polnisch, Spanisch, Schwedisch, Russisch
Spannungsversorgung	230 VAC , 47~63 Hz
Leistungsaufnahme	<55W (ohne Festplatte)
Betriebstemperatur	-10°C ~ + 55°C
Abmessungen (BxHxT)	485 x 135 x 385 mm
Gewicht	≤ 4,5 Kg ohne Festplatte
Zertifizierungen	CE

HDD-Speicherkapazität

Der benötigte Speicherplatz für Aufzeichnung und Überwachung hängt neben der physikalischen Speicherkapazität der verwendeten Festplatte von der eingestellten Auflösung sowie der Bitrate der Aufzeichnung ab.

Auf der mitgelieferten CD finden Sie einen Kalkulator um den benötigten Speicherplatz auf einer Festplatte zu berechnen. Des Weiteren finden Sie diese Softwaren auch auf unsere Homepage zum Download.

Übersicht Anschlusskombinationen

Es besteht die Möglichkeit, einen Spot-Monitor anzuschließen. Entnehmen Sie aus der Tabelle unterhalb, welche Kombinationen möglich sind. Ein Haken steht für möglich, ein Kreuz steht für nicht kompatibel zueinander.

VGA+HDMI	VGAonly	HDMIonly
√	√	√

Entsorgen

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie

Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien.

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Rücknahmestellen für Ihre Altgeräte erhalten Sie z. B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.

Hinweis auf RoHS EG-Richtlinie

Das Gerät entspricht der RoHS Richtlinie.

Die Einhaltung der RoHS-Richtlinie bedeutet, dass das Produkt oder Bauteil keine der folgenden Substanzen in höheren Konzentrationen als den folgenden Höchstkonzentrationen in homogenen Materialien enthält, es sei denn, die Substanz ist Teil einer Anwendung, die von der RoHS-Richtlinie ausgenommen ist:

a) 0,1 % Blei (nach Gewicht),
b) Quecksilber,
c) sechswertiges Chrom,
d) polybromiertes Biphenyl (PBB) und polybromierte Diphenylether
e) 0,01 % Kadmium (nach Gewicht)

Glossar

Verwendete Fachbegriffe

16:9

Am Kinoformat orientiertes Seitenverhältnis von Breitbild-Displays.

BILDDIAGONALE

Größenangabe bei Displays: Abstand der linken unteren Ecke zur rechten oberen Ecke – in Zoll oder Zentimeter. Browser

Programm zum Betrachten von Webseiten im World-Wide-Web.

CIF

,Common Intermediate Format'.

Ursprünglich zur Umrechnung von PAL zu NTSC Standard gedacht. CIF entspricht einer Video-Auflösung von 352 x 288 Pixel, 2 CIF 704 x 288 Pixel, 4 CIF 704 x 576 Pixel.

DDNS

,Dynamischer Domain-Name-System-Eintrag'

Netzwerk-Dienst, der die IP-Adressen seiner Clienten in einer Datenbank bereithält und aktualisiert.

DHCP

,Dynamic Host Configuration Protocol'

Netzwerkprotokoll, das die automatische Einbindung von Geräten (Clients) in bestehende Netzwerke ermöglicht. Dabei vergeben DHCP-Server (wie z.B. Internet-Router) die IP-Adresse, die Netzmaske, das Gateway, den DNS-Server und ggf. WINS-Server automatisch. Client-seitig muss dazu lediglich der automatische Bezug der IP-Adresse aktiviert sein.

Domain

Domäne (Namensraum), die der Identifikation von Internetseiten dient (z.B. www.abus-sc.de).

Dual Stream

Dual Stream bezeichnet ein Video-Übertragungsverfahren. Es erfolgt eine hoch aufgelösten Aufzeichnung sowie ein niedriger aufgelöste Übertragung z.B. über das Netzwerk.

DVR

Digitaler Video Recorder; Ein Gerät zur Aufzeichnung unterschiedlicher Video- und Audioquellen (analog, digital). Die Daten werden zur Aufzeichnung komprimiert und z.B. auf Festplatten gespeichert.

FBAS/CVBS

„Farb-, Bild-, Austast- und Synchron-Signal“. Die einfachste Variante von Videosignalen, auch „Composite-Signal“ genannt. Die Bildqualität ist vergleichsweise gering.

H.264

(MPEG-4 AVC); Standard zur hocheffizienten Kompression von Videosignalen. Verwendet u.a. bei Blu-ray-Discs oder Video-Konferenzsystemen.

HDD

,Hard Disk Drive'; Festplatte (Magnetplattenspeicher) Digitaler Datenspeicher bei Computern oder NVRs.

GIGABYTE

Einheit für die Speicherkapazität bei Speichermedien (HDD, USB, SD/MMC-Karten).

HDVR

Hybrid-DVR; DVR zur Aufzeichnung analoger Kameras und Netzwerkkameras.

http

„Hypertext Transfer Protokoll‘; Ein Verfahren zur Datenübertragung über Netzwerke. Hauptsächlich verwendet bei der Darstellung von Webseiten in einem Browser.

INTERLACED

Zeilensprung-Verfahren.

IP-Adresse

Eine Adresse im Computernetz, basierend auf dem Internetprotokoll (IP), diese ermöglicht, unterschiedliche Geräte im Netz adressierbar zu machen und damit dediziert zu erreichen.

JPEG

Verlustarmes Kompressionsverfahren für Fotos. Die meisten Digitalkameras speichern ihre Fotos im JPEG-Format.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.

NTP

Verfahren zur Zeitsynchronisierung über Netzwerke. Auch SNTP (Simple Network Time Protokoll), das eine vereinfachte Form darstellt.

NTSC

Farbfernseh-Standard in USA. Das Verfahren unterscheidet sich in einigen Details vom europäischen PAL-System: Ein NTSC-Vollbild besteht aus 480 sichtbaren und insgesamt 525 Zeilen. Pro Sekunde werden 60 Halbbilder angezeigt. Im Vergleich zu PAL ist das System anfälliger gegen Farbstörungen.

PAL

„Phase Alternating Line“; Europäisches Farb-TV-System. Es verwendet 576 sichtbare Bildzeilen, mit den für Verwaltungs-Signale genutzten Zeilen besteht ein Vollbild aus 625 Zeilen. Pro Sekunde werden 50 Halbbilder gezeigt. Die Phasenlage des Farbsignals wechselt dabei von Bildzeile zu Bildzeile.

PANEL

Fachbegriff für das Innenleben eines Flach-Displays (man spricht von LCD- oder Plasma-Panels).

PC

Ein „Personal Computer“ kann als Fernabfrage-Platz entweder mit der mitgelieferten Software oder per Browser verwendet werden.

Pixel

„Picture Element“. Bildpunkt, Bildelement, bezeichnet die kleinste Einheit einer digitalen Bildübertragung bzw. - darstellung.

PIP

„Picture in Picture“. Abkürzung für die „Bild-in-Bild“-Funktion, bei der auf dem Bildschirm gleichzeitig zwei Signalquellen zu sehen sind. Die zweite Signalquelle wird dabei der ersten überlagert.

PPPoE

,PPP over Ethernet' (Point-toPoint-Protokoll)

Netzwerkübertragungsverfahren zum Verbindungsaufbau über Wählleitungen, das z.B. bei ADSL-Anschlüssen verwendet wird.

PROGRESSIVE

Zeilenweise Abtastung beziehungsweise Bilddarstellung, im Gegensatz zu Zeilensprung beziehungsweise „Interlaced“.

RTSP

,Real-Time Streaming Protocol'

Netzwerkprotokoll zur Steuerung der kontinuierlichen Übertragung von Streams oder Software über IP-basierte Netze.

SNMP

,Simple Network Management Protocol'

Netzwerkprotokoll, welches die Kommunikation zwischen den überwachten Geräten und der Überwachungsstation regelt. Mit einer zuständigen Software kann somit der Gerätestatus überwacht werden.

USB

Serielle Busverbindung zum Anschluss z.B. von Speichermedien im laufenden Betrieb. Maximal nutzbare Datenrate bei USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

VGA

„Video Graphics Array“. Im PC-Bereich übliche Schnittstelle für analoge Videosignale – im Wesentlichen handelt es sich dabei um RGB-Signale.

ZOLL (inch)

Maß der Bildschirmdiagonalen. Ein Zoll entspricht 2,54 Zentimeter. Die wichtigsten typischen Größen von 16:9-Displays: 26 Zoll (66 cm), 32 Zoll (81 cm), 37 Zoll (94 cm), 42 Zoll (106 cm), 50 Zoll (127 cm), 65 Zoll (165 cm).

Über das interne Festplattenlaufwerk

Das interne Festplattenlaufwerk (HDD) ist sehr empfindlich. Bedienen Sie das Gerät nach den folgenden Anleitungen, um Festplattenfehler zu vermeiden. Wichtige Aufnahmen sollten auf externe Medien gesichert werden, um unerwartete Datenverluste zu vermeiden.

i

Hinweis

• Gerät während des Betriebs nicht bewegen.
• Feuchtigkeit im Innern des Geräts kann kondensieren und Fehlfunktionen des Festplattenlaufwerks verursachen.
• Bei eingeschaltetem Gerät niemals den Netzstecker ziehen oder die Stromzufuhr über den Sicherungsschalter unterbrechen.
• Gerät nicht unmittelbar nach dem Ausschalten bewegen. Um das Gerät zu bewegen, führen Sie die folgenden Schritte durch:
• Warten Sie nach der Meldung OFF (Gerätedisplay) mindestens zwei Minuten.
• Ziehen Sie den Netzstecker.
• Setzen Sie das Gerät um.
• Bei einem Stromausfall während des Betriebs des Geräts könnten Daten auf der Festplatte verloren gehen. Verwenden Sie eine USV!
• Die Festplatte ist sehr empfindlich. Eine unsachgemäße Bedienung oder eine ungeeignete Umgebung könnte die Festplatte nach einer Betriebsdauer von einigen Jahren beschädigen. Anzeichen dafür sind unerwartetes Anhalten der Wiedergabe sowie sichtbare Mosaik-Effekte im Bild. Für einen Defekt der Festplatte gibt es unter Umständen keinerlei Vorzeichen.
• Bei einem Defekt ist keine Wiedergabe von Aufnahmen möglich. In diesem Fall muss die Festplatte ausgetauscht werden.

8-Kanal Analog HD Videorekorder

HDCC90010

Hersteller

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5
