BEDIENUNGSANLEITUNG GHV 520 Hirschmann
| BESCHREIBUNG WERT EINHEIT | ||
| Modell GHV 520 | ||
| Frequenzbereich 47-1006 MHz | ||
| Verstärkung 21 dB | ||
| Dämpfung (1/1,5db-in Stufen), Input | 0 < > 15 dB | |
| Flachheit | ± 1 dB | |
| Eigenrauschen | < 7 (typ. 5) dB | |
| Reflexionsdämpfung (40MHz, -1.5dB/Oktave) > 18 dB | ||
| Messpunkt | -20 dB | |
| Maximaler Ausgabelevel | ||
| CSO, >60dB | 101 dBμV | |
| CTB, >60dB | 104 dBμV | |
| HF-Anschlüsse (75Ω) | ||
| HF-Eingang, Messpunkt | F-Anschluss, Buchse | |
| HF-Ausgang, Messpunkt | F-Anschluss, Buchse | |
| Allgemein | ||
| Maße B x H x T | 170 x 65 x 100 mm | |
| Netzteil | 190–264 / 50...60V~/Hz | |
| Aufgenommene Leistung | < 3 W | |
| Betriebstemperatur | -25 < > +55 °C | |
| Sicherheitsklasse | II Class | |
| Gehäusetyp | 20 IP | |
| Gewicht | 650 g | |

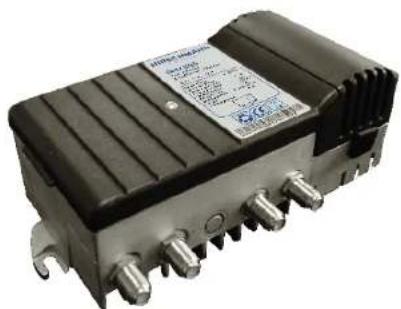

GHV 520
Der GHV 520 ist ein Hausanschlussverstärker mit einer niedrigen Rauschzahl. Dieser Verstärker ist vor allem für kleine bis mittelgroße CAI-Systeme in Wohnungen gedacht. Der GHV 520 verfügt über ein modulares Design.
- Geeignet für die 1 GHz-Technologie
- Vorwärtsverstärkung 21 dB.
- Die Dämpfung ist über einen Drehschalter in Stufen von 1dB (GVH 520) regelbar.
- Ausgestattet mit F-Konnektor-Anschlüssen.
- 20dB-Messpunkte für den Ein- und Ausgang (nicht verwenden zum Anschließen von Verteilern, Stichabzweigern oder Steckdosen).
- ESD-gesichert.
• Niedriger Stromverbrauch

Achten Sie bei der Installation auf allgemeine Sicherheitsbedingungen:
- Ziehen Sie vor Beginn der Arbeiten grundsätzlich den 230Vac-Stecker aus der Steckdose.
- Lassen Sie die Anbringung einer 230Vac-Einheit grundsätzlich von einem geprüften Installateur vornehmen.
- Während eines Gewitters nicht an dem Verstärker arbeiten.
- Schließen Sie das CAI-System immer an eine saubere Erde an. Falls am Signalerfassungspunkt (TRAS 1000/B oder DIO-01) keine Erde vorhanden ist, können Sie den Verstärker selbst auch an dieser Erde anschließen (Durchmesser des Erdekabels mind. 4mm2).
Montagerichtlinien
Horizontal und unter den folgenden Bedingungen:
- Auf nicht entflammbarem Material (Stein- oder Betonmauer).
- Staubfrele Umgebung, in der das Gerät auch gegen Feuchtigkeit und/oder Spritz- und Regenwasser geschützt ist.
- Nicht unter direkter Sonneneinstrahlung,
- Nicht in einem stark erwärnten Raum (Heizkesselraum etc.).
- Vermeiden Sie den Betrieb bei der maximal erlaubten Betriebstemperatur des Verstärkers.
Wandmontage
- Befestigen Sie den Verstärker gemäß den angegebenen Abmessungen (s. Abb. 1) an der Wand (Schrauben max. 4,8 mm, der Abstand zwischen den Befestigungslöchern beträgt 158 mm).
- Falls kein Signalerfassungspunkt (S.O.P.) vorhanden ist, dann schließen Sie eine saubere Erde unter der Schraube A mittels eines Erdekabels (Durchmesser mind. 4 mm2) an.
- Schließen Sie die Verkabelung am HF-Eingang B und HF-Ausgang C an. Sorgen Sie für eine optimale Verbindung mit den richtigen Anschlüssen und der richtigen Verkabelung von Hirschmann Multimedia.
- Schließen Sie den 230Vac-Stecker an.

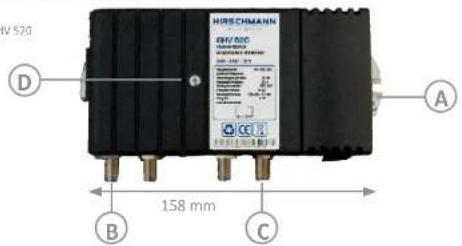

Abb.1 Der GHV 520

ANHANG

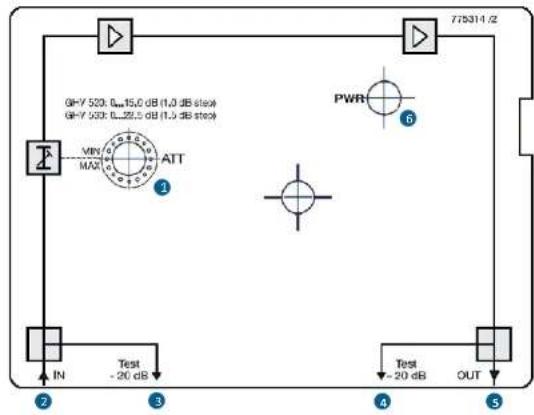

Abb. 2 Innenseite des Verstärkers

Regelung/Drehschalter (Dämpfung)
2IF-Eindgang
3est Anschluss HF-Eingang, -20dB *
4est Anschluss HF-Ausgang, -20dB *
5F-Ausgang
6 Power ON/OFF LED
* Nicht für den Anschluss von Verteilern/Stichabzweigem/Steckdosen verwenden!
Öffnen des Verstärker:
Für das Entfernen und die Befestigung des Deckels des Verstärkers verwenden Sie Schraube D (s. Abb. 1).
| ABB.2 DOWNSSTREAM EINSTELLUNGEN STANDARD TYP | |||
| 1. Eingangsdämpfer in 1/1,5 dB-Studien | 0-15 dB (GHV S20) 0 dB Drehschalter | ||
WWW.HIRSCHMANN-MULTIMEDIA.NET
