LDD2880 - Fernseher Reflexion - Kostenlose Bedienungsanleitung

Produkttyp	LED-Fernseher
Modell	LDD2880
Marke	Reflexion
Bildschirmdiagonale	71 cm (28 Zoll)
Auflösung	1366 x 768 Pixel (HD Ready)
Bildwiederholrate	50 Hz
Helligkeit	250 cd/m²
Kontrastverhältnis	3000:1 (dynamisch)
Betrachtungswinkel	178° horizontal / 178° vertikal
Lautsprecherleistung	2 x 5 W
Empfang	DVB-T2/C/S2
Anschlüsse	2x HDMI, 1x USB, 1x VGA, 1x AV (Cinch), 1x CI+ Slot, 1x LAN, 1x Kopfhörer
Energieeffizienzklasse	A+
Leistungsaufnahme (Betrieb)	ca. 40 W
Leistungsaufnahme (Standby)	< 0,5 W
Abmessungen mit Standfuß (B x H x T)	640 x 420 x 180 mm
Abmessungen ohne Standfuß (B x H x T)	640 x 380 x 80 mm
Gewicht mit Standfuß	ca. 4,2 kg
VESA-Norm	100 x 100 mm
Stromversorgung	230 V ~ 50 Hz
Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht in der Nähe von Wärmequellen aufstellen. Lüftungsschlitze nicht blockieren. Keine Gegenstände in die Öffnungen stecken.
Reparatur	Reparaturen nur durch autorisiertes Fachpersonal. Keine eigenständigen Reparaturversuche.

Häufig gestellte Fragen - LDD2880 Reflexion

Kann ich den Reflexion LDD2880 an der Wand montieren?

Ja, das Gerät unterstützt die VESA-Norm 100x100 mm. Verwenden Sie eine kompatible Wandhalterung und beachten Sie die Tragfähigkeit.

Wie schließe ich externe Geräte wie einen DVD-Player an?

Nutzen Sie einen der HDMI-Anschlüsse für beste Bild- und Tonqualität. Alternativ können Sie auch den VGA- oder AV-Eingang verwenden.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie die Stromversorgung und ob das Gerät eingeschaltet ist. Stellen Sie sicher, dass die richtige Quelle (z.B. HDMI1) ausgewählt ist. Prüfen Sie die Kabelverbindungen.

Wie kann ich Sender suchen?

Drücken Sie die Menü-Taste auf der Fernbedienung, wählen Sie 'Sender' oder 'Kanalsuche' und starten Sie den automatischen Suchlauf. Der Fernseher sucht nach verfügbaren Sendern über DVB-T2/C/S2.

Die Fernbedienung funktioniert nicht. Was kann ich tun?

Ersetzen Sie die Batterien der Fernbedienung. Achten Sie auf die richtige Polung. Prüfen Sie, ob der Infrarotsensor am Fernseher nicht verdeckt ist.

Kann ich USB-Geräte anschließen?

Ja, der USB-Anschluss unterstützt das Abspielen von Medien (Fotos, Musik, Videos) von USB-Sticks oder Festplatten im FAT32-Format.

Wie reinige ich den Bildschirm richtig?

Verwenden Sie ein weiches, trockenes Mikrofasertuch. Keine aggressiven Reinigungsmittel oder Flüssigkeiten auftragen. Schalten Sie das Gerät vor der Reinigung aus.

Warum schaltet sich der Fernseher von selbst aus?

Möglicherweise ist der Energiesparmodus aktiviert. Gehen Sie ins Menü und deaktivieren Sie die automatische Abschaltung oder stellen Sie die Zeiten um.

Kann ich Kopfhörer anschließen?

Ja, schließen Sie Ihre Kopfhörer an den 3,5-mm-Kopfhöreranschluss an der Rückseite des Fernsehers an.

Wie setze ich den Fernseher auf die Werkseinstellungen zurück?

Gehen Sie ins Menü und wählen Sie 'Einstellungen' > 'System' > 'Werkseinstellungen'. Bestätigen Sie mit 'Ja'. Alle persönlichen Einstellungen werden gelöscht.

BEDIENUNGSANLEITUNG LDD2880 Reflexion

Sicherheitshinweis 04

Lieferumfang 05

Technische Daten 05

Montage der Basis 06

Produkteinführung

Vorderansicht-08

Anschlüsse----09

Fernbedienung----10

Basisanschlüsse

Stromanschluß 12

Anschluss des RF Kabels----13

Anschluss des Satellitenschüssel 13

Anschluss an eine HDMI Verbindung 14

Anschluss an eine SCARTVerbindung 14

Anschluss an einen PC 15

Anschluss an eine Coaxial Eingang 15

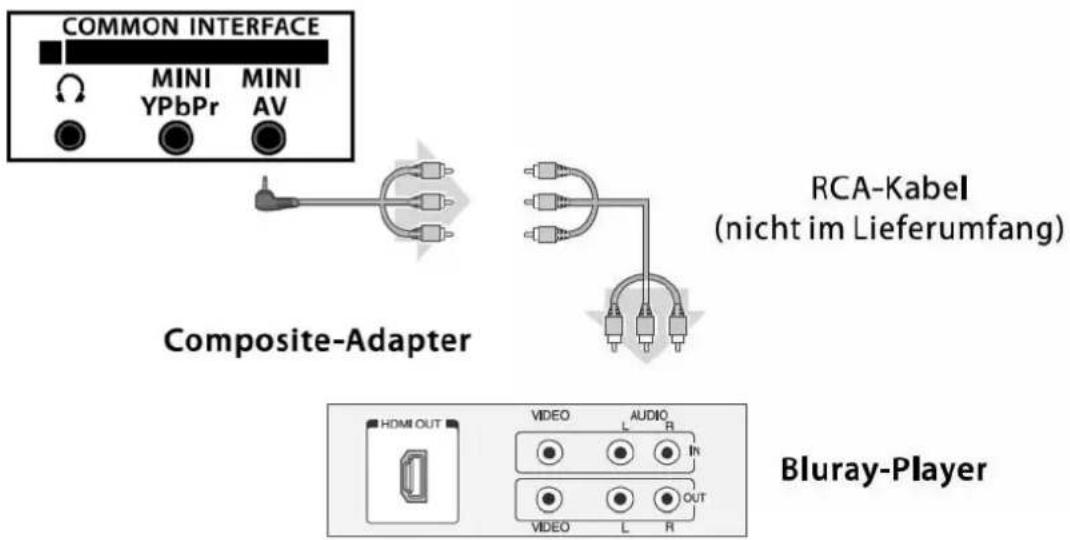

Anschluss an eine Composite Video Verbindung- - - - - - - - - - - - - - - 16

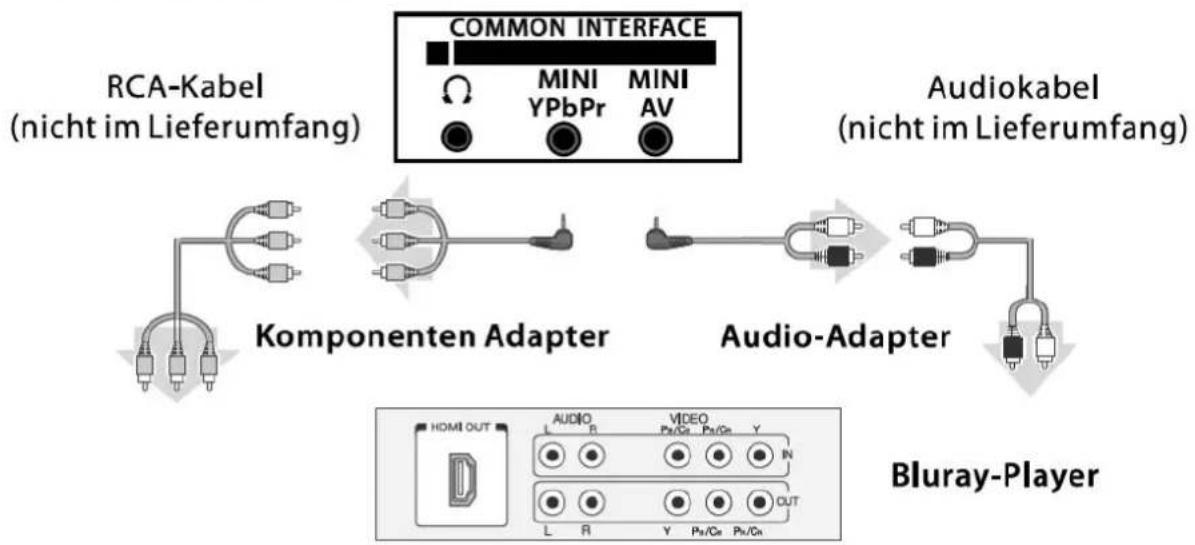

Anschluss an eine YPBPR Verbindung 16

Anschluss an einen Kopfhöer 17

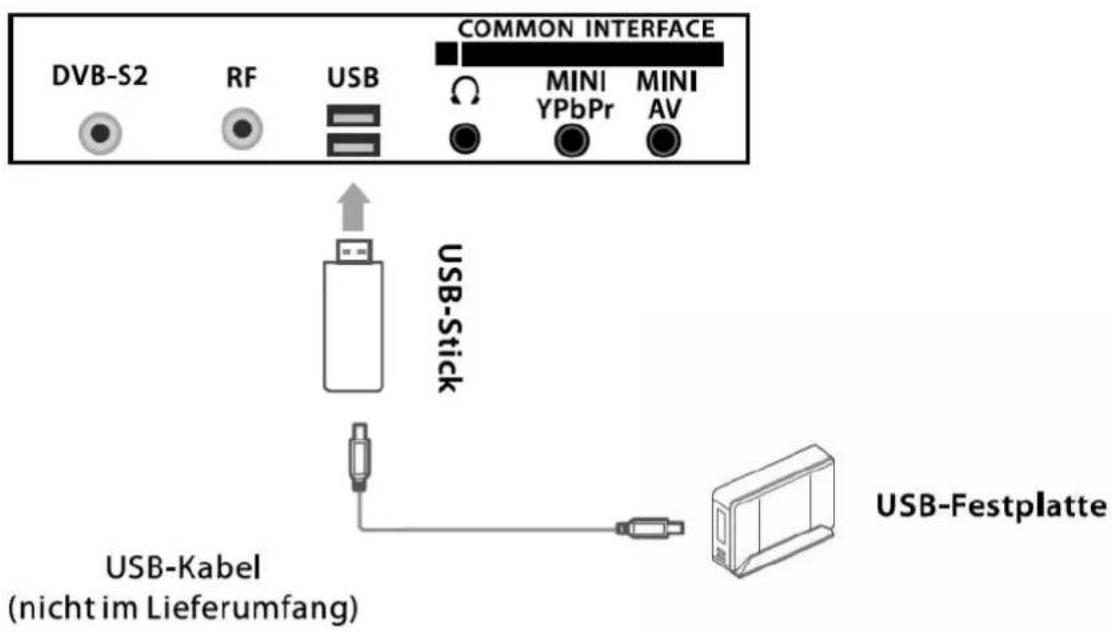

Anschluss an einen USB 17

Anschluss an eine Common Interface 18

Wandmontage 19

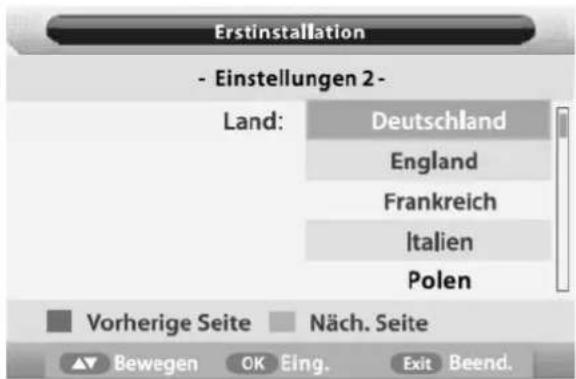

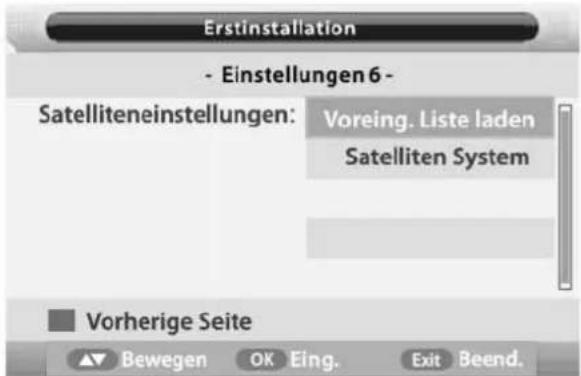

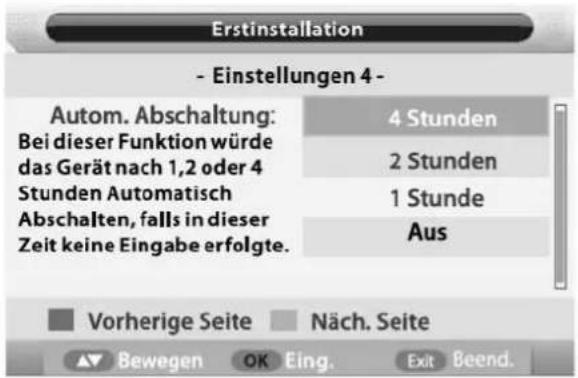

Erstinstallation- 20

Grundfunktionen

Bild Menü 23

Ton Menü 24

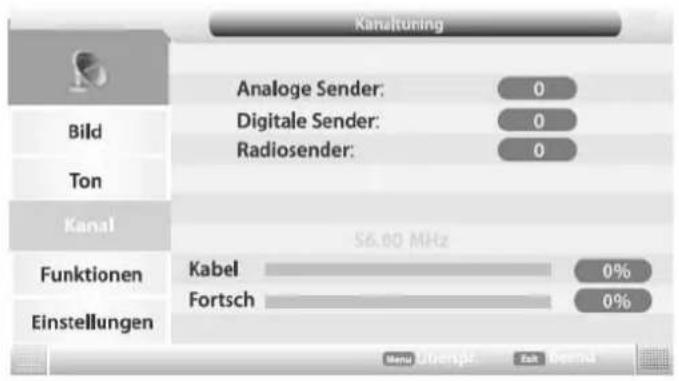

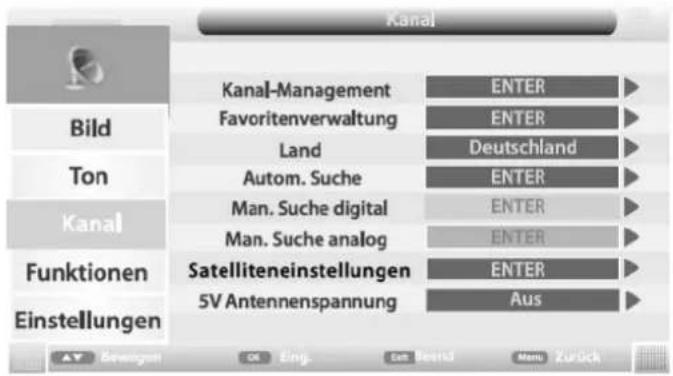

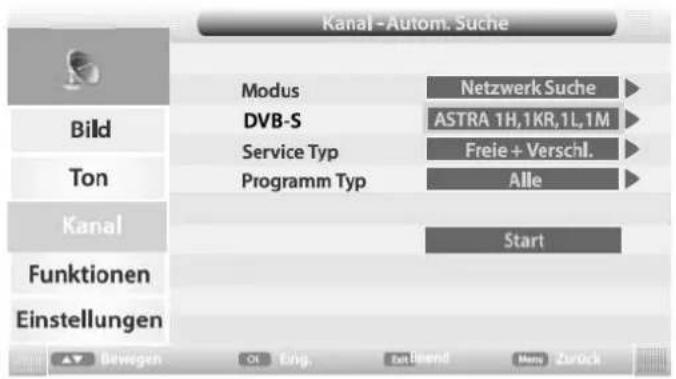

Kanal Menü- 24

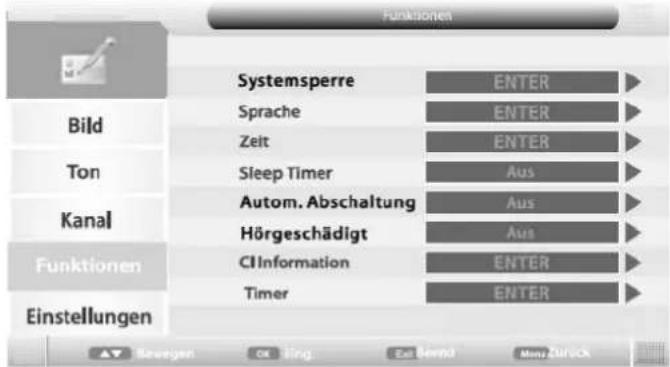

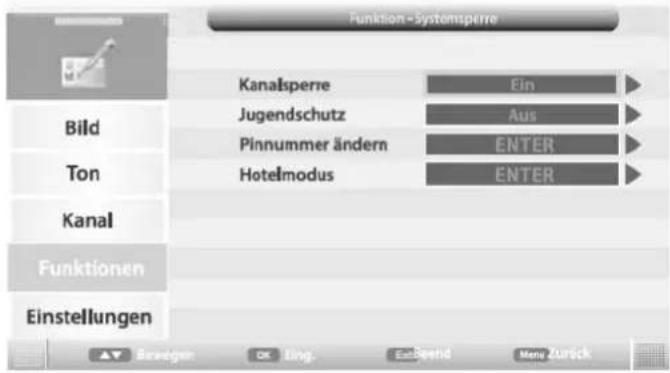

Funktionen Menü 30

Einstellungen Menü 32

Multimediabetrieb

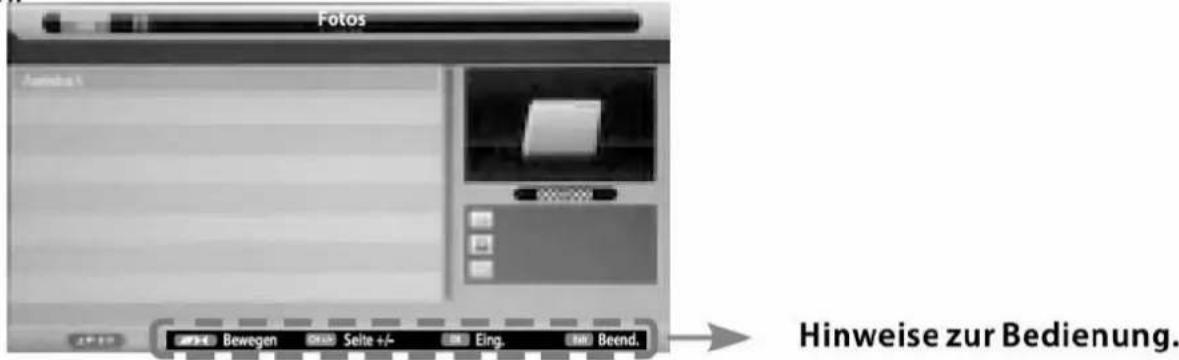

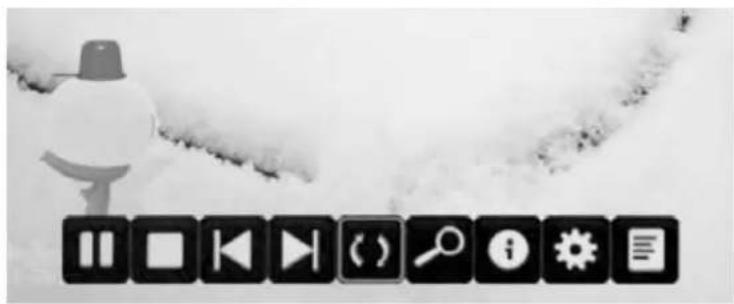

Fotos 34

Musik 34

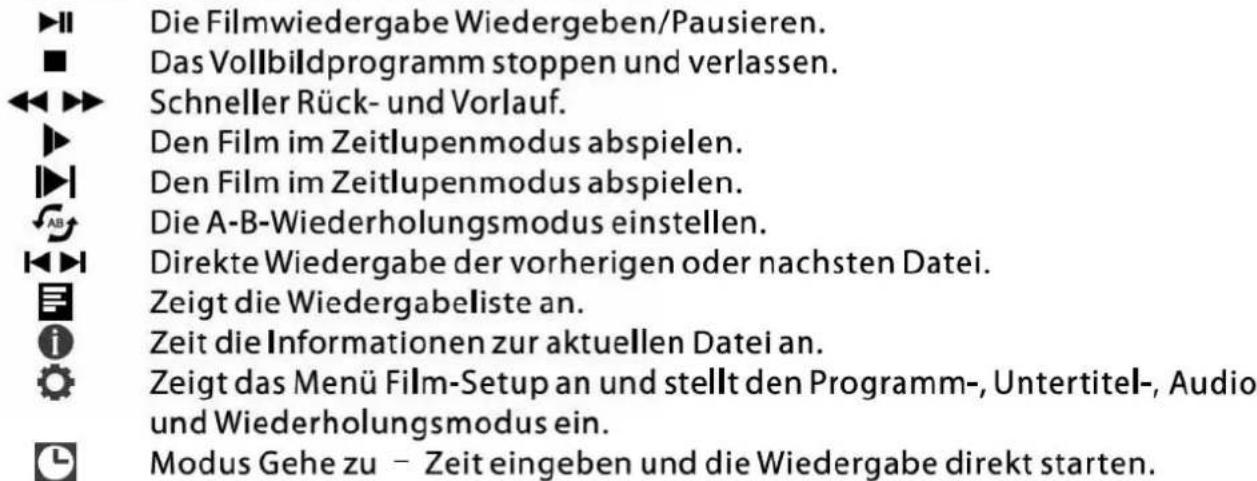

Film 35

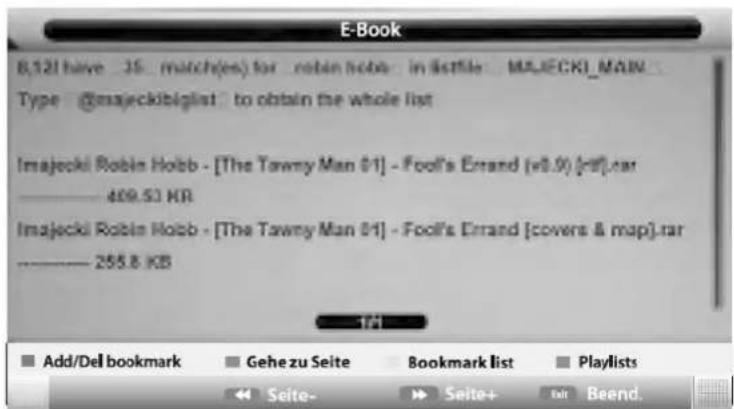

E-Book 35

DVD Betrieb

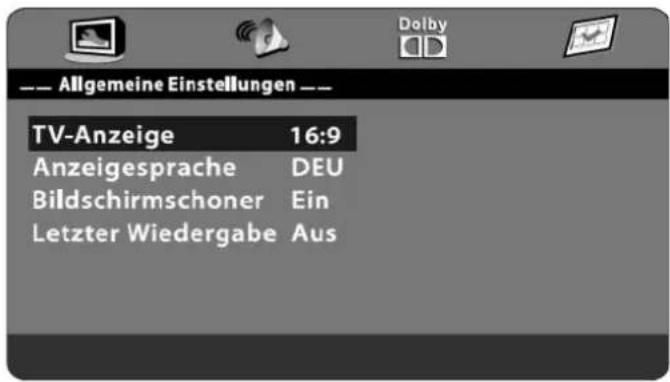

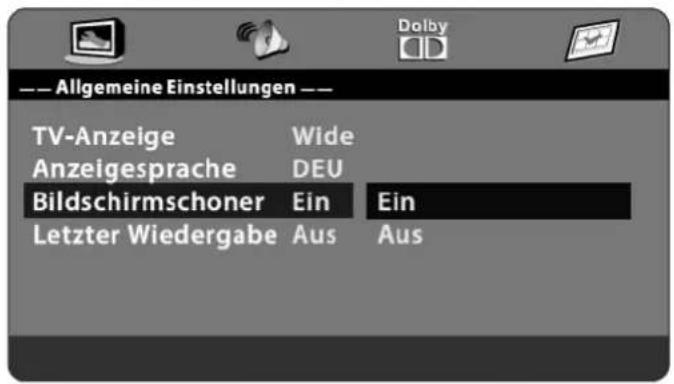

Allgemeine Einstellungen 36

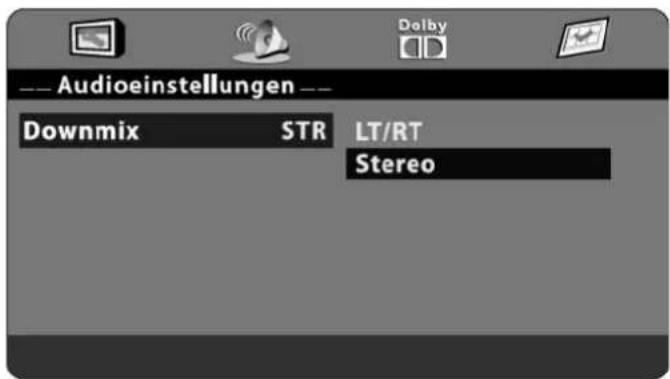

Audioeinstellungen- 38

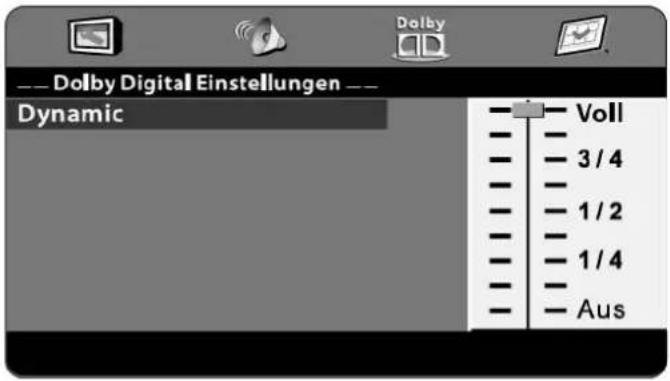

Dolby Digital Einstellungen 39

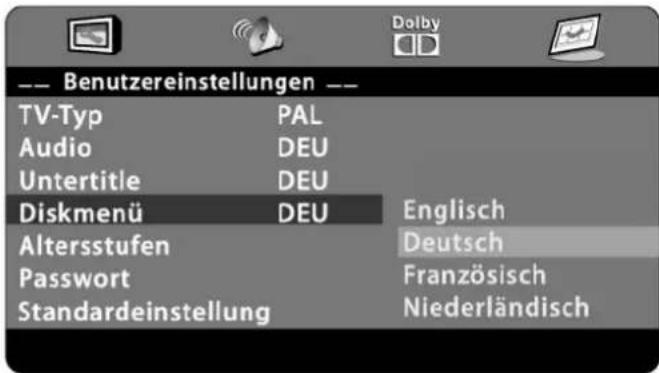

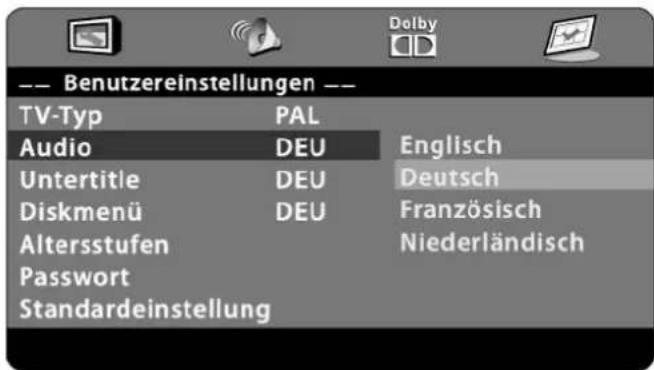

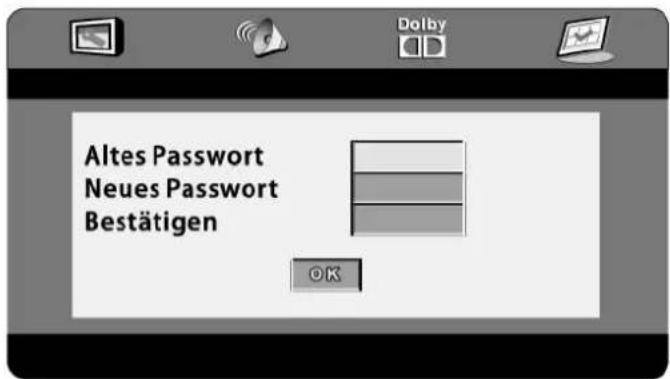

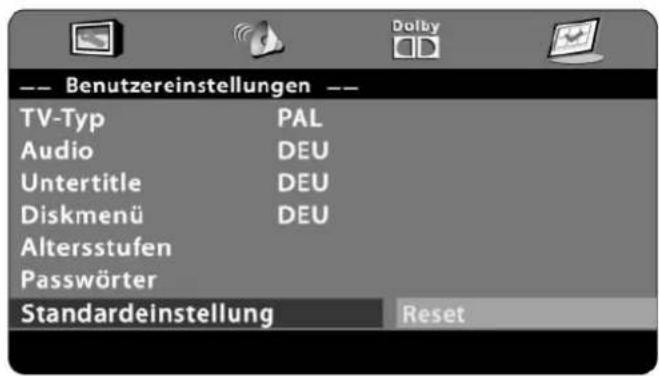

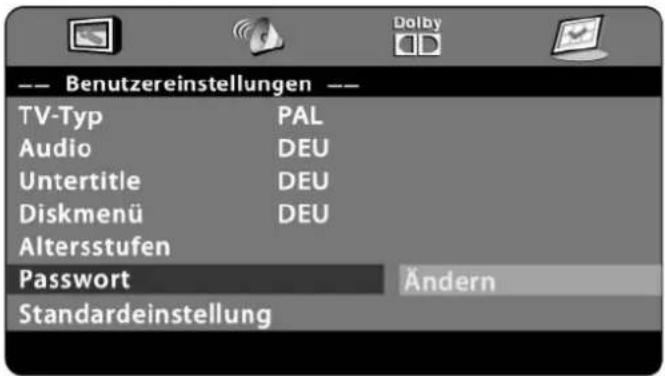

Bevorzugte Einstellungen 39

Anhang 42

Fehlerbehebung-44

Konformitätserklärung 45

Vorsicht

Dieses Symbol warnt vor gefährlicher Spannung im Inneren des Gehäuses durch nicht isolierte Kabel. Ein Stromschlag kann so stark sein, dass es sehr gefährlich für den Benutzer sein kann. Öffen Sie niemals das Gehäuse des Fernsehers.

Korrekte Entsorgung dieses Produktes

Dieses Symbol bedeutet, dass dieses Produkt oder die Batterie nicht im Haushaltsmüll entsorgt werden darf. Um die ordnungsgemäße Abfallbehandlung des Produktes und der Batterie sicherzustellen, entsorgen Sie diese bitte gemäß den örtlichen Gesetzen unter Voraussetzung für die Entsorgung von Elektrogeräten und Batterien. Damit helfen Sie, die natürlichen Ressourcen zu schonen und die Standards des Umweltschutzes bei der Behandlung und Entsorgung von Elektroschrott zu erfüllen.

Dieses Symbol bedeutet, dass elektronische Geräte am Ende ihrer Lebensdauer getrennt vom Hausmüll entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrem örtlichen Recycling-Zentrum.

Sicherheitshinweis

Um einen zuverlässigen und sicheren Betrieb dieses Gerätes zu gewährleisten, lesen Sie bitte sorgfältig diese Bedienungsanleitung, insbesondere die Sicherheitshinweise unten.

• Der ideale Betrachtungsabstand beträgt das Fünffache der Bildschirmdiagonale.
• Fremdlicht auf dem Bildschirm beeinträchtigt die Bildqualität.
• Damit das Gerät stets ausreichend belüftet wird, achten Sie auf genügend große Abstände zwischen Fernsehgerät und angren zenden Möbeln.
• Das Fernsehgerät ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie es dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass es vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist.
  Setzen Sie das Fernsehgerät keinerlei Feuchtigkeit aus.

- Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder Ähnliches) auf das Fernsehgerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

- Stellen Sie das Fernsehgerät auf eine ebene und harte Unterlage.

- Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf das Fernsehgerät und keine Deckchen oder Ähnliches darunter.

- Stellen Sie das Fernsehgerät nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt.

- Wärmestaus sind Gefahrenquellen und beeinträchtigen die Lebensdauer des Fernsehgerätes. Lassen Sie sicherheitshalber von Zeit zu Zeit die Ablagerungen im Fernsehgerät vom Fachmann entfernen.

- Sie dürfen das Fernsehgerät auf keinen Fall öffnen. Bei Schäden, die durch unsach gemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

- Achten Sie darauf, dass das Netzkabel oder (wenn vorhanden) der Netzadapter nicht beschädigt wird.

- Das Fernsehgerät darf nur mit dem bei liegenden Netzka-bel/Netzadapter betrieben werden.

- Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann es durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.

- Reinigen Sie den Bildschirm nur mit einem feuchten, weichen Tuch. Verwenden Sie nur klares Wasser.

- Bitte beachten Sie beim Aufstellen des Gerätes, dass Oberflächen von Möbeln mit den verschiedensten Lacken und Kunststoffen beschichtet sind. Sie enthalten meistens chemische Zusätze die u. a. das Material der Gerätefüße angreifen können. Dadurch können Rückstände auf der Möbeloberfläche entstehen, die sich nur schwer oder nicht mehr entfernen lassen.

- Halten Sie Kerzen und andere offene Flammen vom Gerät fern, damit es nicht zu Bränden kommt.

Lieferumfang

1. LED TV

2. AV Adapter

3. Fernbedienung

4. YUV Adapter

3.2 x Batterien

1. 12 V KFZ-Anschlusskabel

2. Netzteil

3. Auto DVB-T aktiv Antenne

Technische Daten

Display	LED Display (Pixelklasse 1)
Bildschirmgröße	27.5" (70 cm)
Auflösung	1366 x768 (HD)
Kontrastverhältnis	3,000 : 1
Helligkeitswert	250 cd/m2
Sichtwinkel (R/L/O/W)	89° / 89° / 89° / 89°
Empfangsarten	DVB-S / DVB-S2 / DVB-T / DVB-C
Lautsprecher	2x10Watt (Stereo)
Anschlüsse	RF Eingang (DVB-T & DVB-C)
	RF Eingang (DVB-S)
	PC Eingang (D-Sub)
	Audio Ausgang koaxial (S/PDIF)
	PC Audio Eingang 3,5 mm
	Kopfhörer Ausgang 3,5 mm
	HDMI Eingang
	Video / Audio (L/R) (mit Adapter)
	YUV (mit Adapter)
	USB 2.0 (Mediaplayer / Softwareupgrade)
	Scart
CI+ Schacht	ja (HD+ ready)
DVD-Player (seitlich integriert)	DVD-R/-RW/+R/+RW, VCD, CD, CD-R/-RW
Abspielformate Video/Foto/Audio	MPEG 1-4, VOB, AVI, XVID / JPEG / MP3, AC3, MP2, MPEG1, PCM, LPCM, OGG
Stromversorgung	AC 110V ~ 240V, 50/60 Hz / DC 12 Volt
Stromverbrauch Betrieb	max. 48 Watt
Standby	< 0,5 Watt
VESA Standard	200 cm x 100 cm

Montage der Basis

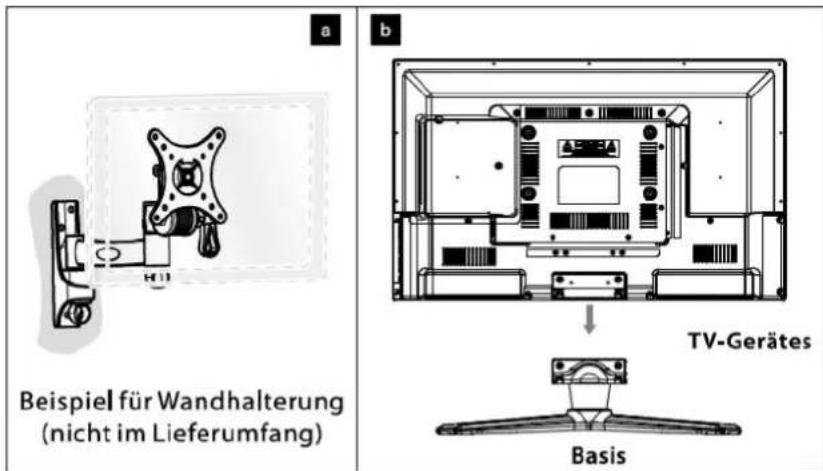

Die TV kann an der Basis befestigt werden (zugeführt).

Für die korrekte Montage, gehen Sie wie folgt:

a. Setzen Sie den TV-Bildschirm an der Seite auf eine flache, weiche Unterlage (Decke, Schaum, etc.), um Beschädigungen oder Kratzer zu vermeiden.

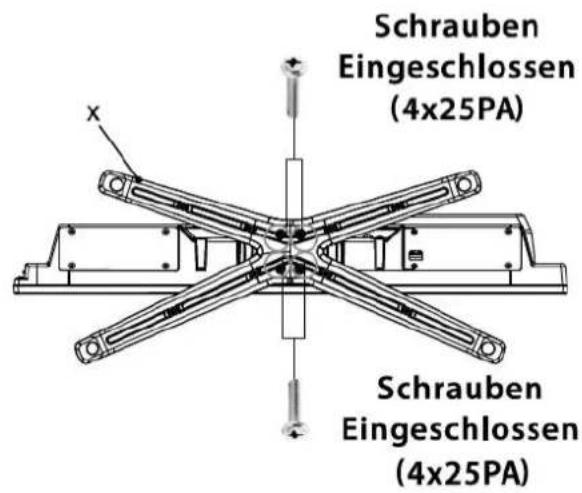

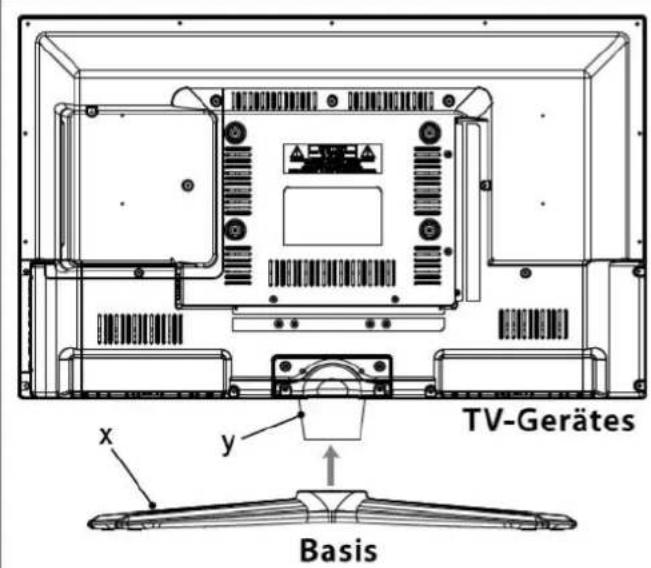

b. Stellen Sie die Basis (x) auf dem Hals (y) des TV-Gerätes, und dann sichern Sie sie mit den mitgelieferten Schrauben.

Hinweis:

Vor dem Anbringen der Basis, stellen Sie sicher, dass die gleiche korrekt positioniert wurde (siehe Abbildung).

Stellen Sie sicher, dass der Fernseher und die Basis fest aneinander sitzen.

Ansonsten kann die Stabilität des Gerätes beeinträchtigt werden und es umkippen.

Ziehen Sie die Schrauben an.

Verwenden Sie keine andere als die mitgelieferten Schrauben.

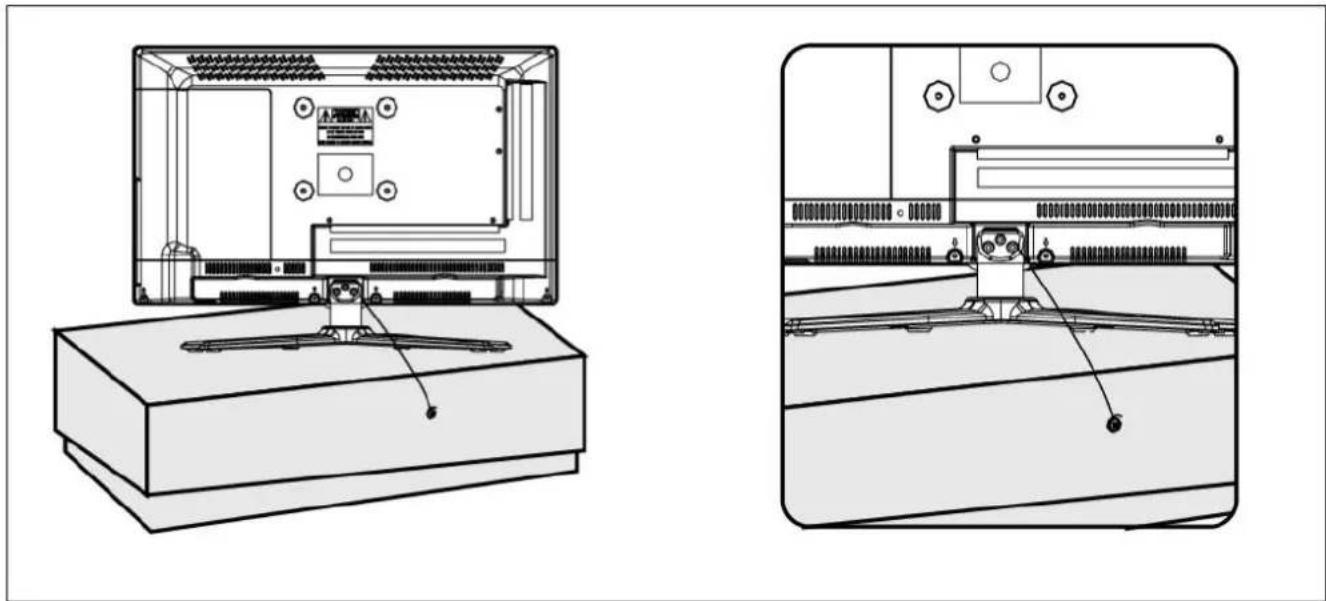

Montage der Basis

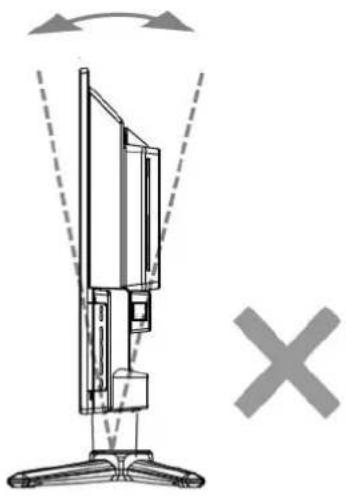

Versuchen Sie den nicht mit Gewalt, horizontal über die von der Basis erlaubte Position zu drehen.

Kippen Sie den Bildschirm nicht nach oben oder unten, um Schäden an der Basis zu vermeiden, da dies die Stabilität des Gerätes beeinträchtigen kann.

Um zu verhindern, dass der TV kipp und fällt, empfehlen wir, um ihn an den Möbel oder an der Wand mit einem Kabel mit Ringkabelschuh zu befestigen (nicht mitgeliefert). Betreiben Sie wie gezeigt.

Produkteinführung

Vorderansicht

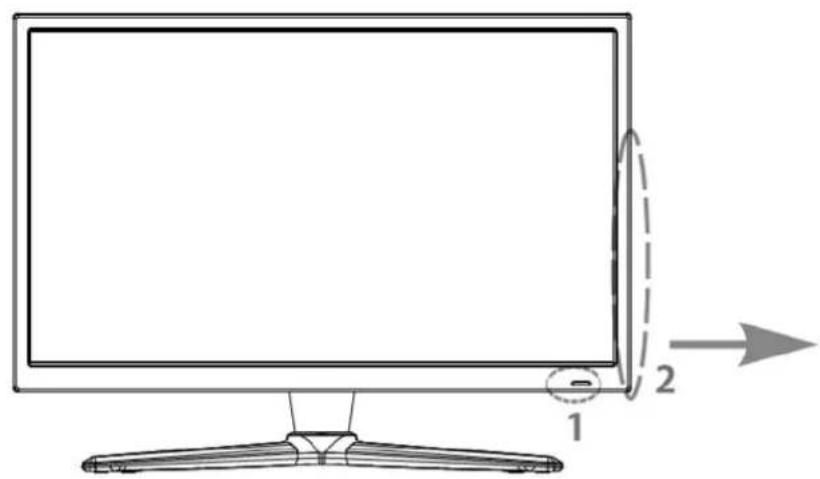

1. (IR) Infrarotempfänger: Empfänger für die Signale der Fernbedienung.

(EIN / AUS) LED Leuchte: Drücken Sie die Powertaste und den TV ein/aus zu schalten.

ROT: Bereitschaft (Standby)

GRÜN: Eingeschaltet

1. Die Funktionen der Tasten an der Gehäuseseite:

PLAY EJCT

INPUT MENU CH+ CH- VOL+ VOL- POWER

PLAY: Abspielen/Pause im DVD Betrieb.

EJECT: DVD auswerfen/laden.

INPUT: Drücken Sie die Taste um das Menü anzuzeigen.

MENU: Drücken Sie die Taste um das Menü anzuzeigen.

CH +/-: Schaltet die Programme AUF/AB.

VOL +/-: Regelt die Lautstärke LAUT/LEISER.

POWER: Schaltet den Fernseher EIN/AUS (Stand-by).

Die bedruckte Seite der Disc muss zur Gehäuserückseite zeigen

Hinweis:

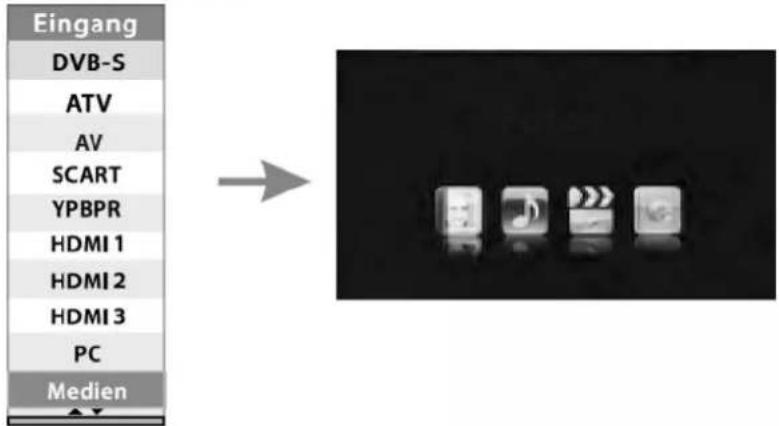

Drücken Sie die Taste INPUT mehrfach, um die gewünschte Signalquelle auszuwählen. Nach einer kurzen Wartezeit schaltet der Fernseher auf die gewünschte Signalquelle um.

Produkteinführung

Anschlüsse

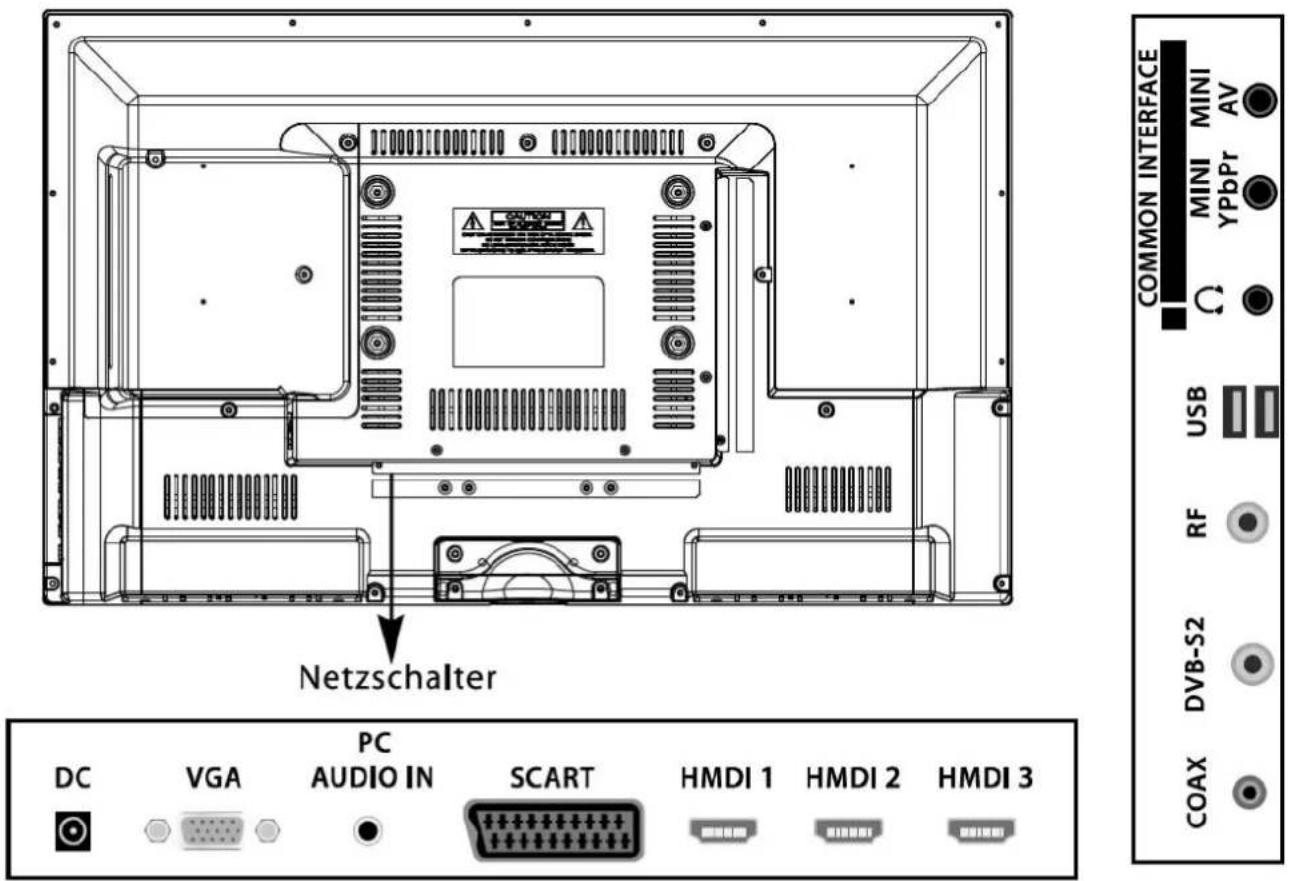

Netzschalter: Hauptschalter für die Stromversorgung.

Gleich Strom: Netzanschluß 12V/230V Netzteil oder 12Volt Boardspannung.

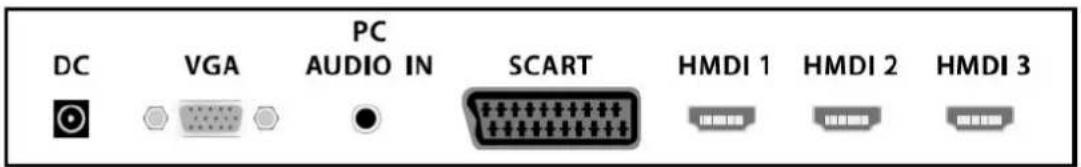

VGA: Eingang für VGA Signale vom PC.

PC AUDIO IN: Eingang für analogen Ton vom PC.

SCART: SCART Anschluss.

HDMI: HDMI Eingang

Digital Audio: Digitaler Audio-Ausgang (koaxial).

DVB-S2: Eingang für Satellitenantenne.

RF: Anschluss für DVB-T Antenne oder Kabelfernsehen.

USB: USB 2.0 Anschluss für Massenspeichergeräte.

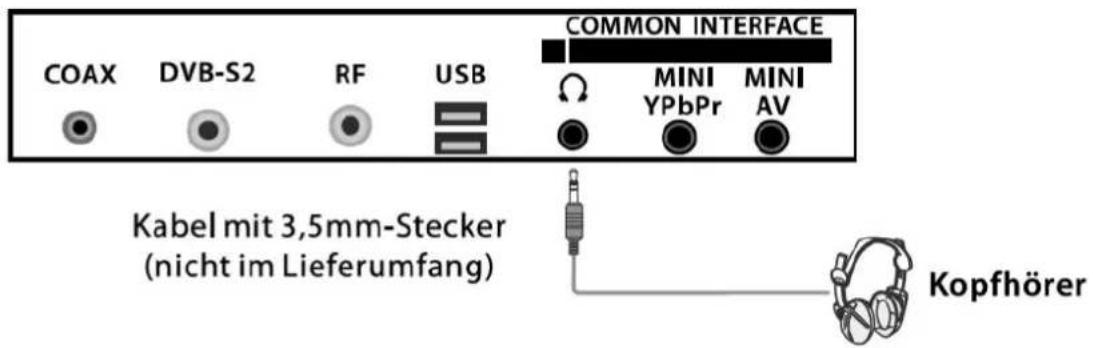

Kopfhöreranschluss: Ausgang für Kopfhörer mit 3,5mm Klinke.

Mini AV: AV Eingang (FBAS/Audio Rechts/Links), über Adapterkabel.

Mini YPbPr: Komponenteneingang (YPbPr), über Adapterkabel anschließen.

Common Interface: Steckplatz für CI/CI+ Slot.

Produkteinführung

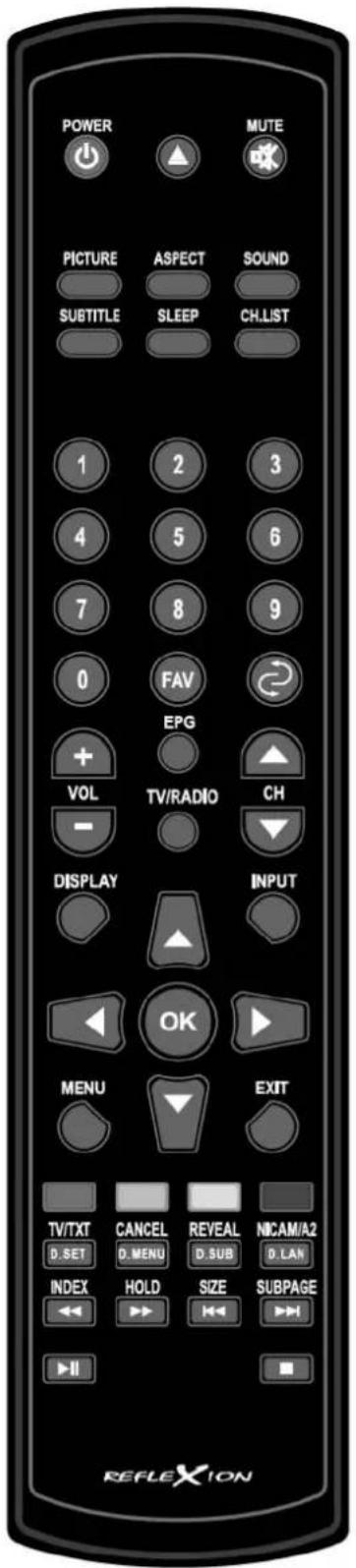

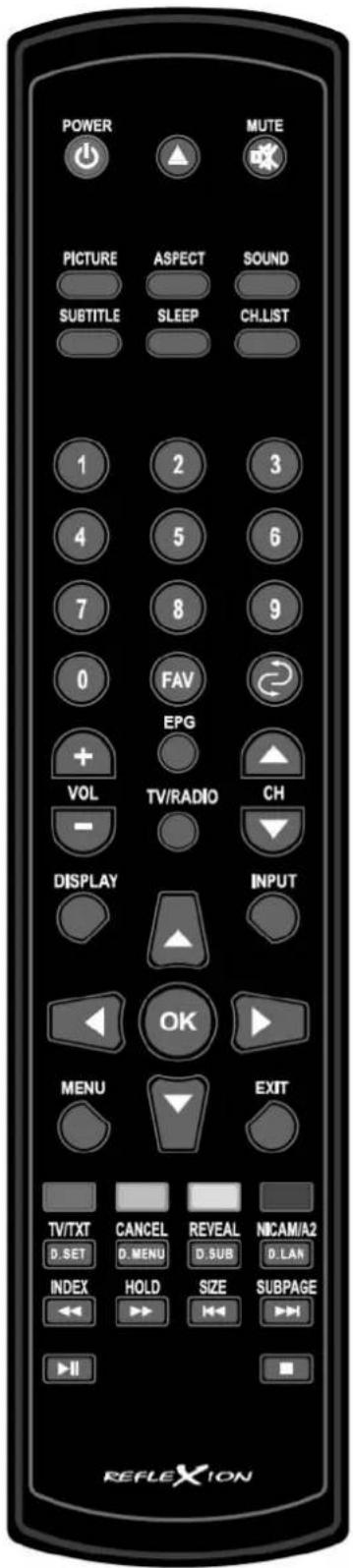

Fernbedienung

POWER: Fernseher ein-/ausschalten. (Bereitschaft/Stand By)

MUTE: Ton stummschalten.

▲: DVD auswerfen (nur im DVD-Modus).

PICTURE: Zwischen Bildvoreinstellungen wechseln.

ASPECT: Bildformat umschalten.

SOUND: Zwischen Tonvoreinstellungen wechseln.

SUBTITLE: Untertitel an/ausschalten.

SLEEP: Ausschalttimer stellen.

CH.LIST: Zeigt die Programmliste.

Zahlentasten: Eingabe von Programmnummern usw.

Zurück zum letzten Programmplatz.

VOL+/-: Lautstärke erhöhen/verringern.

CH+/-: Programme wechseln.

EPG: Elektronischen Programmführer einblenden.

TV/RADIO: Zwischen TV- und Radiosendern wechseln.

DISPLAY: Informationen anzeigen.

INPUT: Signalquelle, USB-Media Player, Digitales oder analoges Fernsehen wählen.

MENU: Öffnet das Einestellungsmenü.

EXIT: Das jeweilige Menü verlassen.

Navigations- Einstellungen in Bildschirm- und tasten: DVD Menüs auswählen/ändern Lautstärkeregelung/Programmwechsel.

OK: Auswahl bestätigen/Programmliste.

Produkteinführung

Fernbedienung

Farbtasten: Schnelltasten für die farbcodierten Links im OSD-guide.

TV/TXT: Videotext aufrufen und beenden.

CANCEL: Umschalten zwischen TV und Videotext.

REVEAL: Verborgene Texte anzeigen.

NICAM/A2: TV Nicam/A2 wechseln.

INDEX: Indexseite aufrufen.

HOLD: Unterseite halten (nicht umblättern).

SIZE: Obere Seite im Videotext vergrößern, erneutes drücken um die untere zu vergrößern und zurück zur Standardgröße.

SUBPAGE: Unterseiten im Videotext aufrufen/beenden.

D.SET: DVD System Einstellungen.

D.MENU: DVD Menü aufrufen.

D.SUB: DVD-Untertitel aufrufen.

D.LAN: Sprachen/Tonspuren im DVD Modus wechseln.

◀: Schneller Rücklauf.

▶: Schneller Vorlauf.

Vorheriges Kapitel.

▶▶: Nähstes Kapitel.

▶II: Wiedergabe/Pause des Programms.

■ : Stop-Programm.

Basisanschlüsse

Stromanschluß

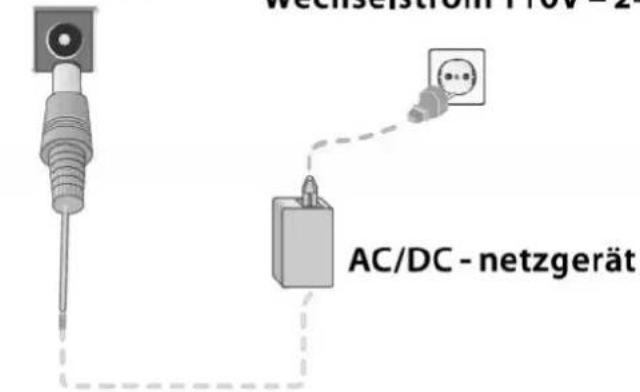

1. Verbinden Sie den Stecker des AC-Adapters mit der Buchse "DC IN" und verbinden Sie den Adapter mit einer Steckdose.
2. Schalten Sie den Hauptschalter des LED TV an und drücken Sie dann die POWER Taste auf der Fernbedienung, um den Fernseher einzuschalten.

Hinweis:

Nutzen Sie ausschließlich den im Packungsinhalt mitgelieferten AC/DC-netzgerät & DC 12V Autoadapter.

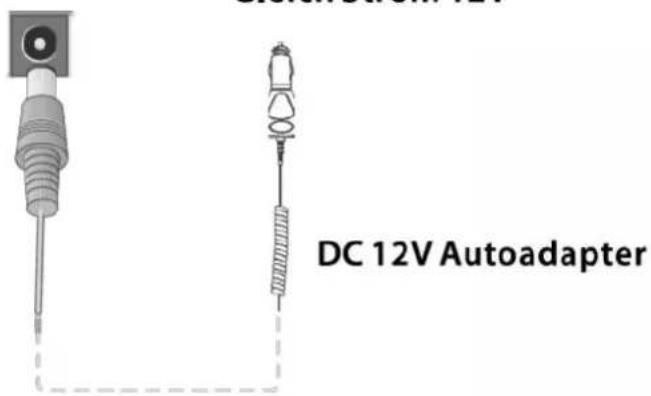

Gleich Strom

Gleich Strom

Anschluss des RF Kabels

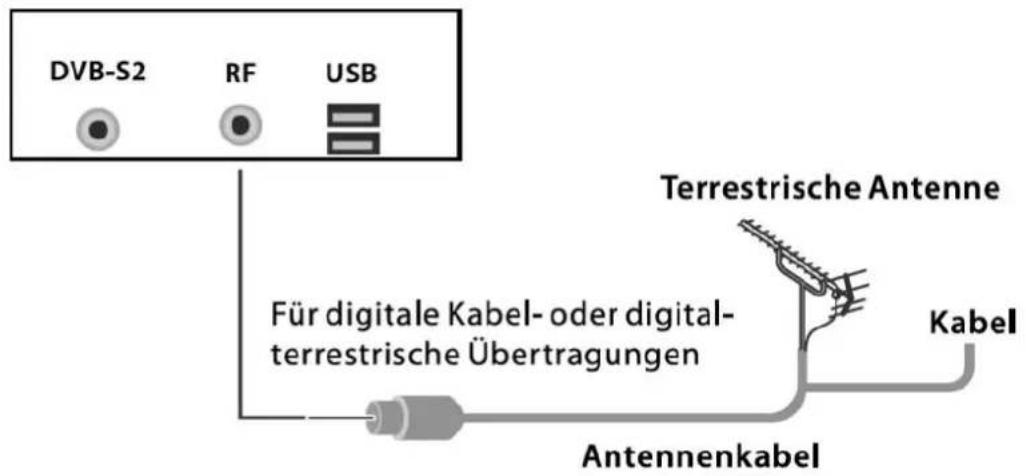

Verbinden Sie ein 75 Ohm Antennenkabel mit der "RF IN" Buchse an der Rückseite des Fernsehers.

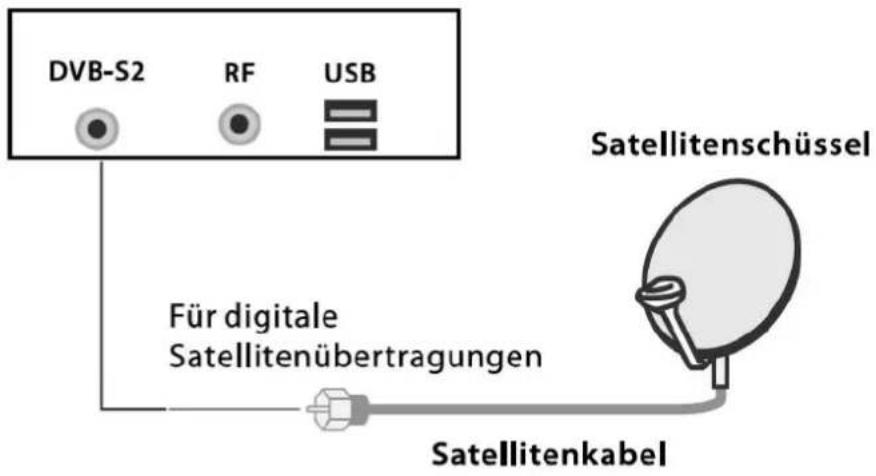

Anschluss des Satellitenschüssel

Verbinden Sie ein 75 Ohm Satellitekabel mit der "DVB-S/S2" Buchse an der Rückseite des Fernsehers.

Hinwes:

Um Fernsehprogramme empfangen zu können, muss ein Signal erkannt werden.

Basisanschlüsse

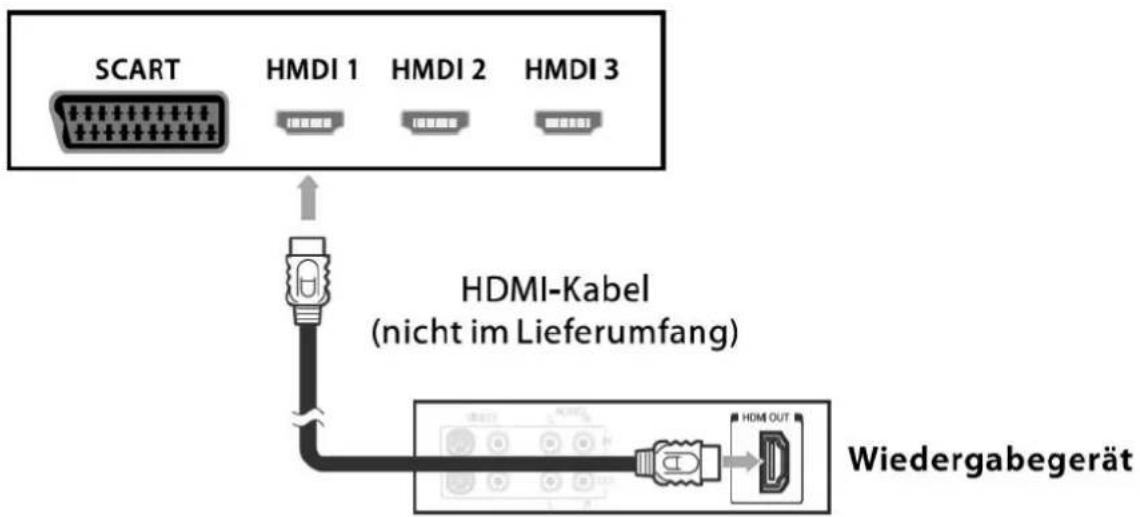

Anschluss an eine HDMI Verbindung

HDMI (High Definition Multimedia Interface) ist die erste A/V Schnittstelle, die nicht komprimierte Standards unterstützt. Eine Buchse überträgt sowohl Video-als auch Audio Informationen.

1. Verbinden Sie den HDMI Ausgang am Fernseher und die DVD Set-Top-Box mit einem HDMI cable.

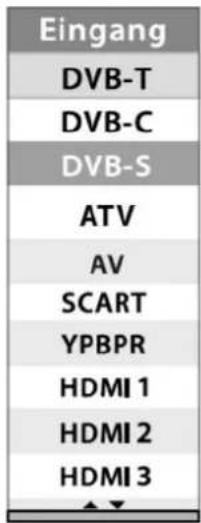

2. Drücken Sie wiederholt die INPUT Taste auf der Fernbedienung, um HDMI zu wählen und bestätigen Sie die Auswahl mit der OK Taste.

Hinweis:

Es wird keine zusätzliche Audio Verbindung benötigt.

Anschluss an eine SCART Verbindung

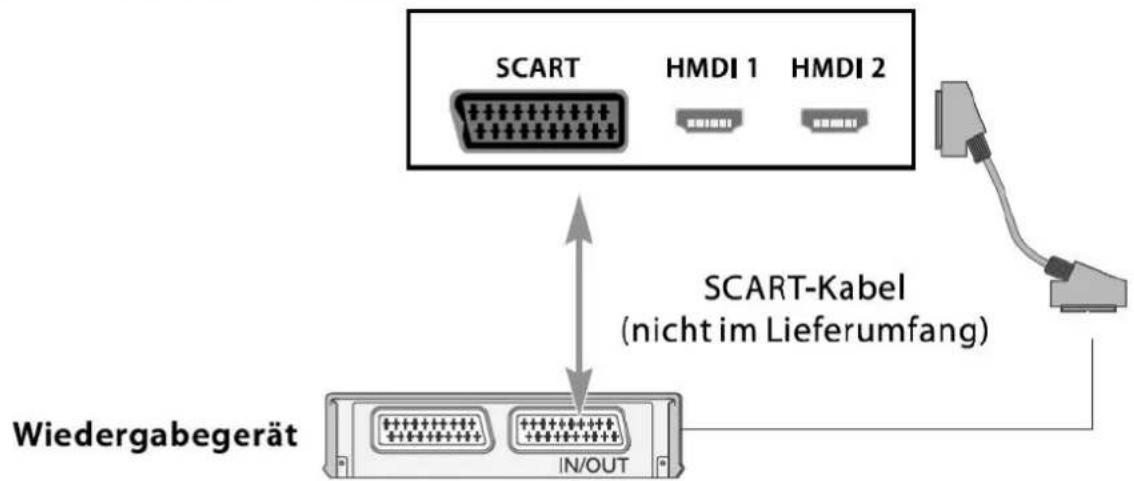

Verbinden Sie den SCART Anschluss am externen Videorekorder mit dem SCART Anschluss am Fernseher. Benutzen Sie hierzu ein SCART Kabel.

Basisanschlüsse

Anschluss an einen PC

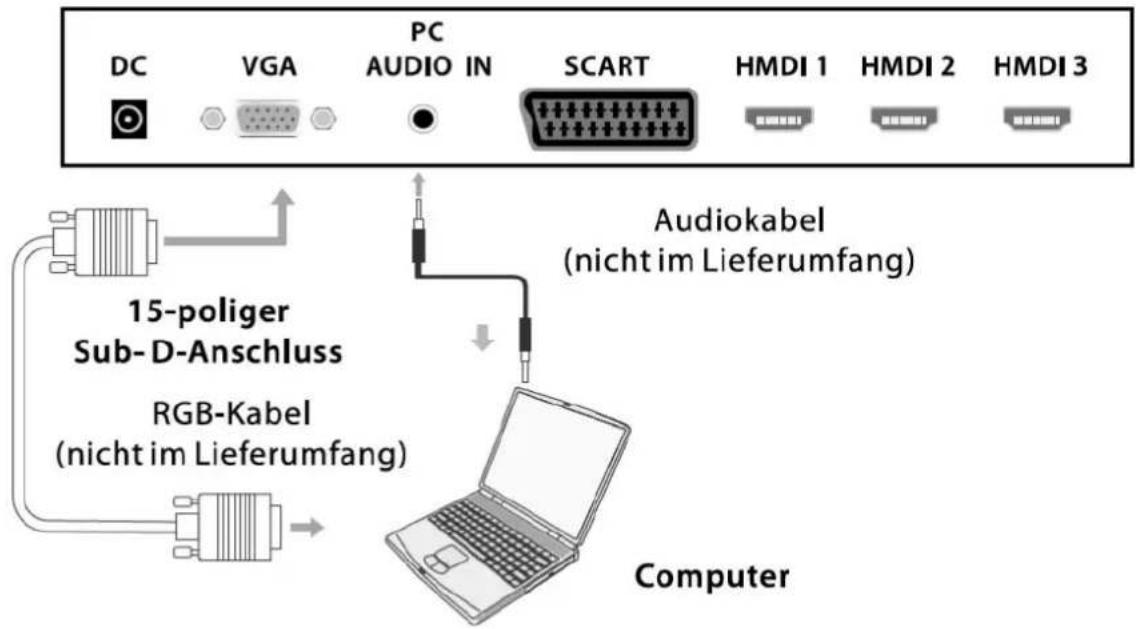

1. Verbinden Sie den VGA Output an Ihrem PC und die VGA IN Buchse an der Rückseite Ihres Fernsehers mit einem VGA Kabel.
2. Verbinden Sie die LINE OUT Buchse Ihres Computers und die LINE IN Buchse an der Rückseite Ihres Fernsehers.
3. Drücken Sie wiederholt die INPUT Taste auf der Fernbedienung, um PC/VGA zu wä len und bestäigen Sie die Auswahl mit der OK Taste.

Anschluss an eine Coaxial Eingang

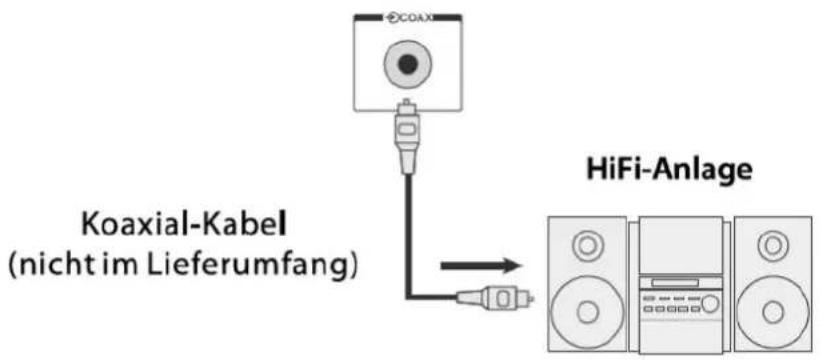

1. Verbinden Sie einen Verstäker mit einem Coaxial Kable mit dem Coaxial Ausgang an Ihrem Fernseher.
2. So können Sie den Ton über Ihre Heimkinoanlage genießen.

Basisanschlüsse

Anschluss an eine Composite Video Verbindung

1. Verbinden Sie das Video und Audio Signal mit dem AV Konvertierungskabel und dem RCA Kabel.
2. Drücken Sie die INPUT Taste auf der Fernbedienung, wälen Sie die AV Eingangsquelle und bestäigen Sie mit der OK Taste.

Anschluss an eine YPbPr Verbindung

1. Verbinden Sie das YPbPr Signal mit dem YPbPr Konvertierungskabel und dem YPbPr Kabel.
2. Verbinden Sie das Audio Signal mit dem AV Konvertierungskabel und dem RCA Kabel.
3. Drücken Sie die INPUT Taste auf der Fernbedienung, wälen Sie die YPbPr Eingangsquelle und bestäigen Sie mit der OK Taste.

Basisanschlüsse

Anschluss an einen Kopfhöer

1. Sie können einen Kopfhöer an Ihren LED Fernseher anschließen, wenn Sie ein Programm sehen wollen.
2. Schließen Sie einen Kopfhöer an die 3.5mm Minibuchse Ihres LED Fernsehers.

Anschluss an einen USB

Für den Anschluss erforderliches Kabel (dieses Kabel gehört nicht zum Lieferumfang dieses LED-Fernsehers)

Basisanschlüsse

Anschluss an eine Common Interface

Dieser Fernseher unterstützt den neuesten Common-Interface-Standard:

Das Common Interface-Modul-Menü bietet Zugriff auf Software, die auf Common Interface

• In einigen Ländern oder Regionen steht diese Funktion möglicherweise nicht zur Verfügung.
• Je nach den Sendungen oder Diensten werden möglicherweise keine Video- oder Audiosignale ausgegeben.

Zwar ermöglicht Ihnen das CI-Modul, einige Dienste anzuschauen, doch ist bei diesem Fernsehgerät nicht garantiert, dass Sie alle Dienste anschauen können (zum Beispiel verschlüsselte Pay-TV-Sender).

Verwenden Sie nur das von Ihrem Sender zugelassene CIModul.

Weitere Informationen und Nutzungsbedingungen der Dienste erhalten Sie von Ihrem örtlichen Fachhändler oder Sender.

Die Smartcard in das CA-Modul einführen

Schieben Sie die Smartcard so weit wie möglich in das CAModul. Dabei muss die Seite mit dem goldfarbenen Chip zur gleichen Seite weisen wie die CA-Modul-Seite mit dem Anbieterlogo.

Beachten Sie die Richtung des auf die Smartcard aufgedruckten Pfeils.

Schalten Sie das Gerät stets mit dem Ein/Aus-Schalter aus, wenn Sie das CI-Modul einführen oder entfernen.

Wenn eine Smartcard und ein Kartenleser im Paket geliefert werden, führen Sie zuerst den Kartenleser und dann die Smartcard in den Kartenleser ein.

Führen Sie das Modul richtig herum ein.

Vollständig einführen bzw herausnehmen.

CI-Modul

Wandmontage

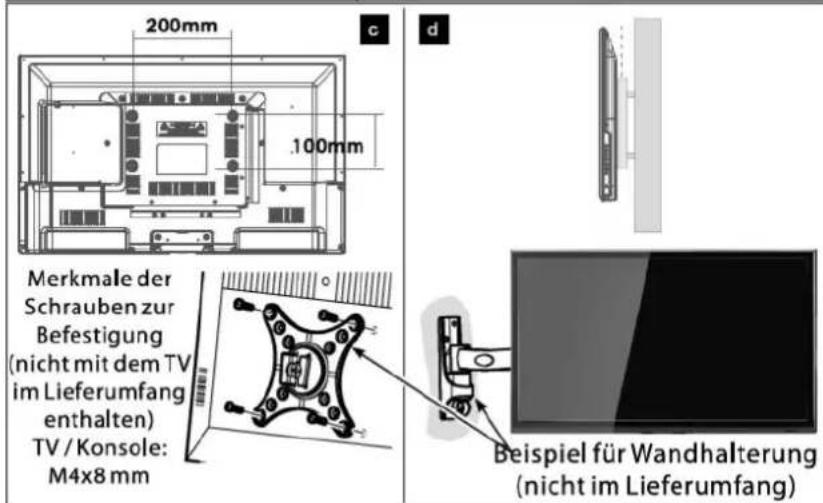

Der TV kann auch an einer Wandhalterung (separat erhältlich) angebracht werden.

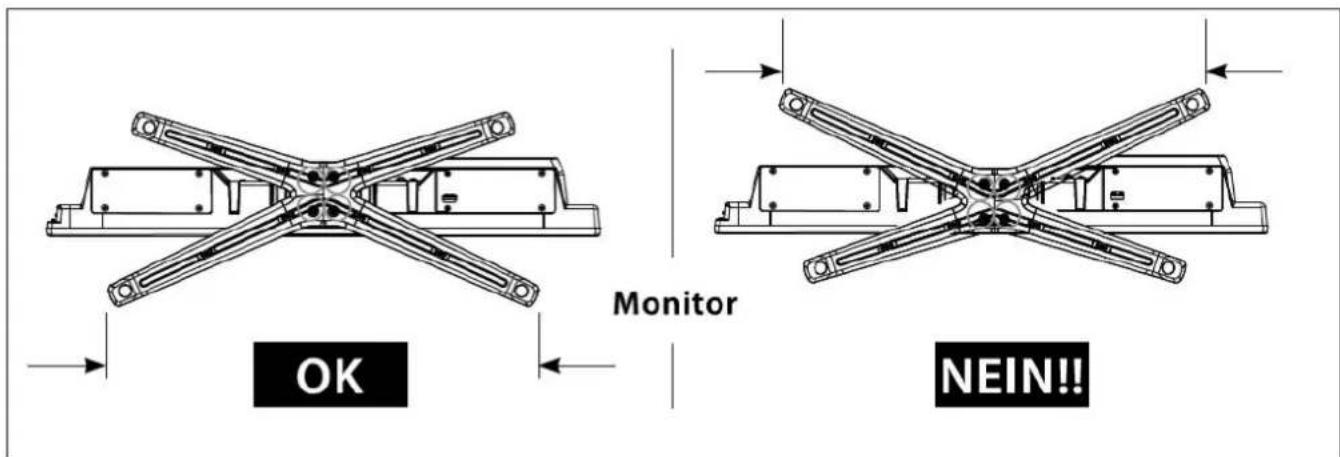

Hinweis:

Bitte verwenden Sie eine für die Größe und das Gewicht des TV geeignete Wandhalterung. Für die Montage sind es zwei Personen notwendig.

In diesem Fall:

a. Befestigen Sie zuerst die Halterung an der Wand (nach den Anweisungen, die mit ihm im Lieferumfang enthalten sind).
b. Falls vorhanden, entfernen Sie die Basis aus dem TV.
c. Setzen Sie den T V-Bildschirm an der Seite auf eine flache, weiche Unterlage (Decke, Schaum, etc.), um Beschädigungen oder Kratzer zu vermeiden.
d. Befestigen Sie die TV an der Platte der Halterung, und schrauben Sie die Schrauben mit der Halterung in den vier Gewindebohrungen auf der Rückseite des TVs.

Hinweis:

Lesen Sie aufmerksam die mit der Wandhalterung mitgelieferten Anweisungen sowohl für die Bauanleitungen an der Wand, als auch für die richtige Methode zur Festsetzung des TV.

Erstinstallation

Erstmals Installation

Verbinden Sie das Gerät mit der Stromversorgung und schalten Sie den Fernseher ein; daraufhin erscheint das folgende Installationsmenü auf dem Bildschirm:

Diese ist in 6 Schritte eingeteilt. Bitte wählen Sie Ihre persönlichen Einstellungen.

Mit der grünen Taste gehen Sie zum nächsten Schritt, mit der roten Taste können Sie einen Schritt zurück gehen.

Einstellungen 1

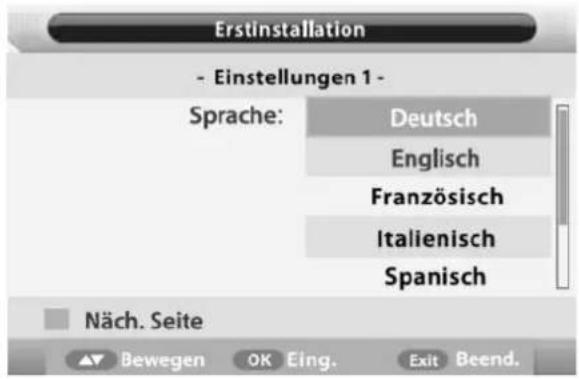

Sprache:

wählen Sie die gewünschte Sprache aus. (Deutsch)

Einstellungen 2

Land:

wählen Sie das gewünschte Land aus. (Deutschland)

Einstellungen 3

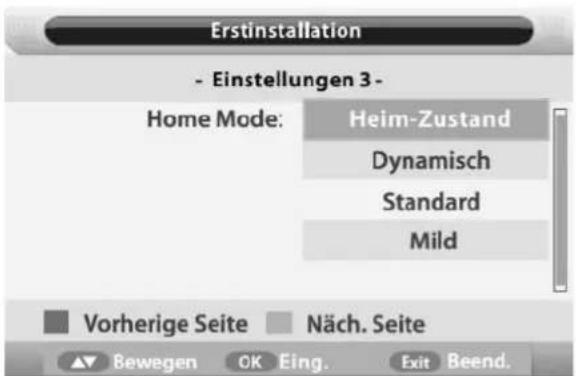

Home Mode:

• Heim-Zustand
• Dynamisch
• Standard
• Mild

Erstinstallation

Einstellungen 4

Autom. Abschaltung: wählen Sie den gewünschte Abschaltzeit. (4 Std., 2 Std., 1 Std. oder Aus)

Einstellungen 5

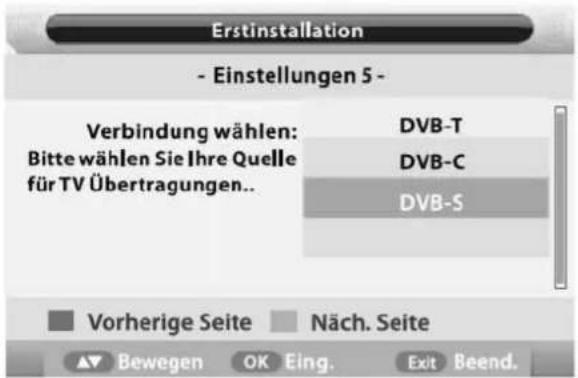

Verbindung wählen: wählen Sie den gewünschten Betriebsmodus. (DVB-T, DVB-C, DVB-S)

Einstellungen 6

Satelliteneinstellungen: wählen Sie die Voreing. Liste laden, oder Satelliteneinstellungen um eigene Ein- stellungen vorzunehmen. Einzelheiten zu den Einstellungen finden Sie unter "Grundfunktionen" ab Seite 27.

Grundfunktionen

EIN/AUS

1. Verbinden Sie das Netzteil mit dem Fernseher und schalten Sie den Netzschalter ein.
2. Schalten Sie den TV ein -> Drücken Sie die Power Taste an der Fernbedienung.

Eingangsquelle wählen

Drücken Sie die INPUT Taste um die Eingangsquelle zu wählen.

Nutzen Sie die ▲ / ▼ Tasten der Fernbedienung oder direkt am TV um eine Quelle zu wählen.

Drücken Sie OK um zu bestätigen, oder warten Sie einige Sekunden.

Hinweis:

Bevor Sie die Quelle wählen, vergewissern Sie sich, dass die Quelle betriebsberiet ist, da sonst kein Signal übertragen wird.

Hauptmenü Betrieb

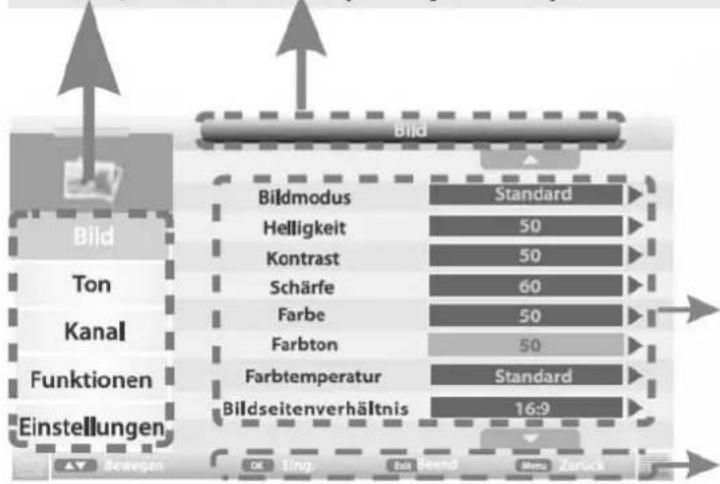

Drücken Sie die MENÜ Taste um in das Hauptmenü zu gelangen:

Eingang

DVB-T

DVB-C

DVB-S

ATV

AV

SCART

YPBPR

HDMI 1

HDMI 2

HDMI 3

Hauptmenü: Bild | Ton | Kanal | Funktionen | Einstellungen

Untermenü (das Menübild ist ein Beispiel)

Nutzen Sie das Menü mit Hilfe der angezeigten Hinweisen.

Drücken Sie ▲ / ▼ um im Menü zu navigieren, drücken Sie ▶ / OK Taste um in ein Untermenü zu gelangen.

Im Untermenü nutzen Sie ▲ / ▼ um eine Funktion zu wählen.

Drücken Sie ▶ / OK um in das Untermenü zu gelangen, nutzen Sies ◀ / ▶ um die jeweilige Einstellung zu ändern.

• Drücken Sie MENU / ◀ um einen Schritt im Menü zurück zu gehen.
• Drücken Sie EXIT um das Menü komplett zu verlassen.

Hinweis:

1. Lediglich wenn das entsprechende Signal eingegeben wird können die zugehörigen Elemente aktiviert werden.
2. Bedienen Sie das OSD-Menü bitte gemäß den Hinweisen am unteren Bannerrand.

Grundfunktionen

1. Bild Menü

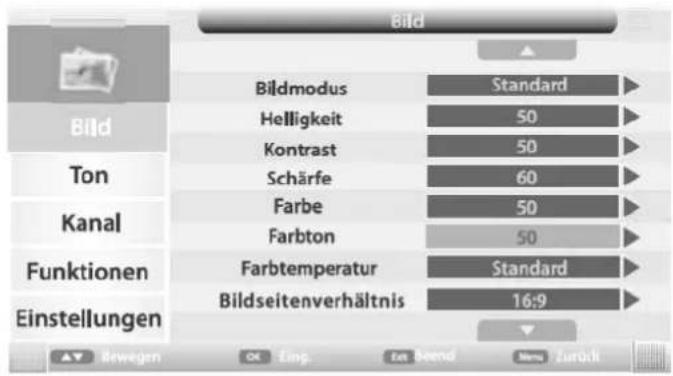

Bildmodus: Wählen Sie den geeigneten Bildmdus zwischen Dynamisch, Standard, Mild und Benutzer.

Helligkeit: Regeln Sie die Helligkeit.

Kontrast: Regekn Sie den Kontrast.

Schärfe: Regeln Sie die Schärfe (grau hinterlegt im VGA/PC Betrieb).

Farbe: Regeln Sie die Farbe von farbig bis schwarz/weiß.

Farbton: Regeln Sie den Farbton (nur im NTSC Modus).

Farbtemperatur: Wählen Sie zwischen verschiedenen Farmtemperaturen (Warm, Kalt, Standard).

Bildseitenverhältnis: Wählen Sie das Seitenverhältnis des Bildschirms (4:3,16:9, Zoom 1, Zoom 2 oder Panorama).

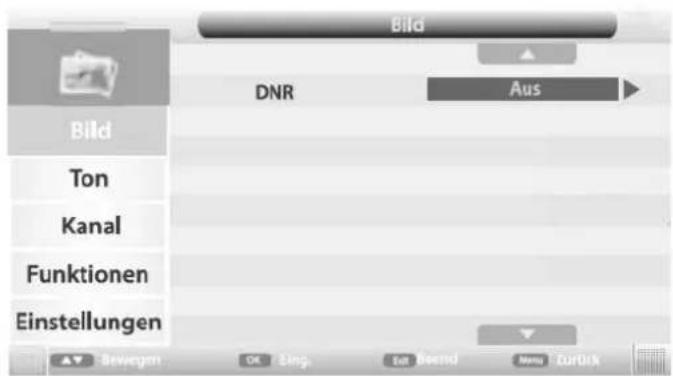

DNR: Wenn das empfangene Sendesignal schwach ist, können Sie die Rauschreduzierung aktivieren. Wählen Sie hier zwischen Aus, Gering, Mittel oder Hoch.

Grundfunktionen

2. Ton Menü

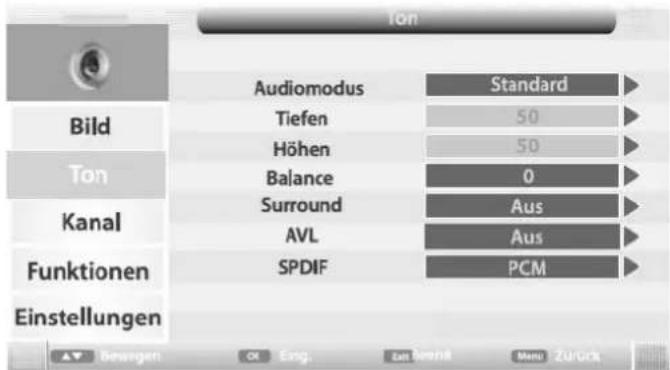

Audiomodus: Wählen Sie Ihren gewünschten Klangmodus aus. Standard, Film, Musik, Stimme oder Benutzer.

Tiefen: Regeln Sie die Stärke des Basses.

Höhen: Regeln Sie die Stärke der Höhen.

Balance: Regeln Sie die Balance zwischen dem linken und rechten Lautsprecher.

Surround Surround Funktion ein- oder ausschalten.

(Rundumklang):

AVL (Auto Lautstärke): Regelt automatisch die gleichbleibente Lautstärke aller angeschlossenen Quellen.

SPDIF: Wählen Sie den SPDIF Modus den Fernsehers AUS, PCM oder Auto.

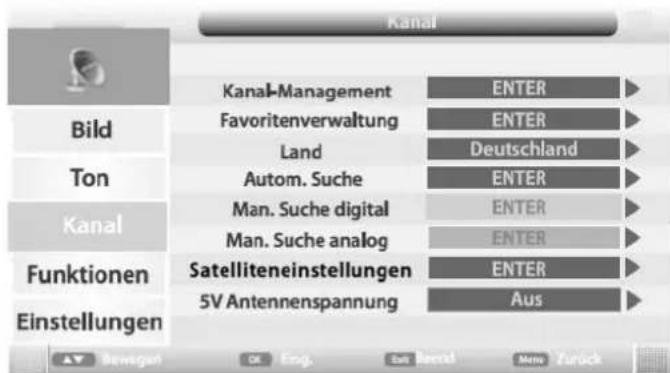

2. Kanal Menü (ATV/DTV Modus)

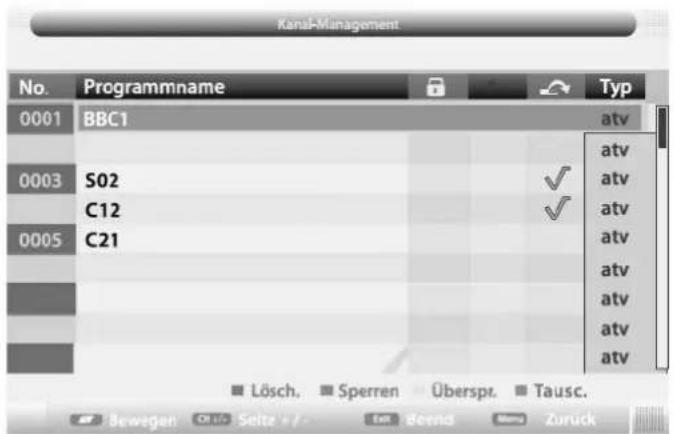

Kanal-Management:

Rufen Sie das Menü Kanalmanagement auf, um die Kanäle zu bearbeiten.

Grundfunktionen

Löschen:

Drücken Sie die ROTE Taste um ein Kanal zu löschen.

Sie werden erneut darauf hingewiesen wenn Sie das Menü verlassen.

Sperren:

Sie müssen "Sperren" aktivieren um diese Funktion nutzen zu können.

Drücken Sie die GRÜNE Taste um einen Kanal zu sperren.

Vergeben Sie anschließend ein Passwort.

Durch erneutes drücken wird diese Funktion wieder deaktiviert.

Überspringen:

Drücken Sie die GELBE Taste um einen Kanal zu markieren, den Sie überspringen möch-ten, wenn Sie auf der Fernbedienung die Kanaltasten hoch und runter drücken.

Tausc.:

Drücken Sie die BLAUE Taste um einen Kanal zu markieren.

Nutzen Sie ▲ / ▼ um ihn an eine beliebige Position zu verschieben. Bestätigen Sie mit OK.

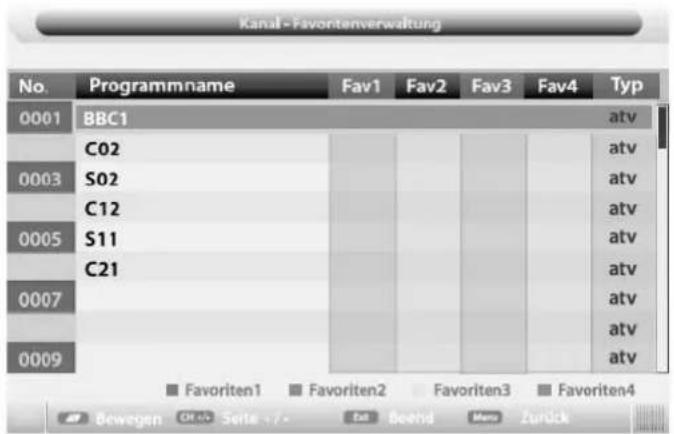

Favoritenverwaltung:

Mit den Farbtasten können Favoriten angelegt oder wieder entfernt werden.

Max. 4 Favoritenisten sind möglich. RED-Fav1, GREEN-Fav2, YELLOW-Fav3, BLUE-Fav4.

Grundfunktionen

Land:

Wählen Sie das Land.

Wenn die Kindersicherung aktiviert ist, geben Sie bitte das Passwort ein, um die automatische und manuelle Suche zu starten (Passwörter: 0000).

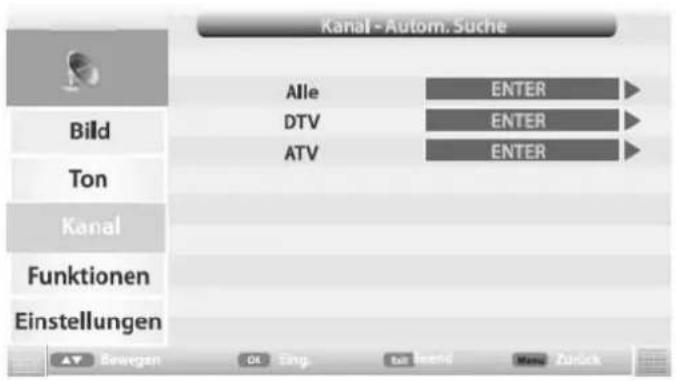

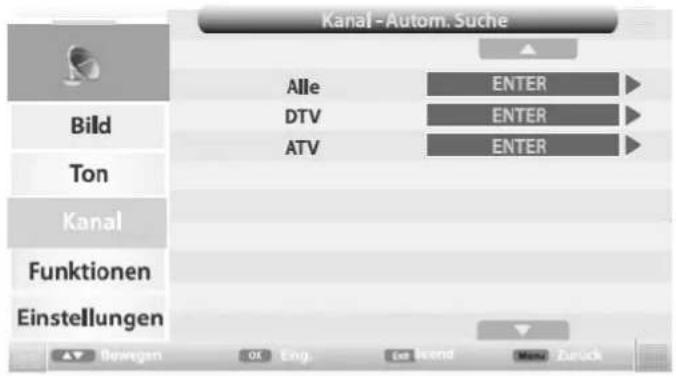

Autom. Suche:

Drücken Sie Die OK Taste um in den Auto Suche Modus zu wechseln, wählen Sie den Modus und drücken erneut OK.

Hinweis:

1. Alle: Autosuche für DTV, ATV und Radio.

DTV: Autosuche für DTV und Radio.

ATV: Autosuche für ATV.

1. Drücken Sie die Menü Taste um den Suchvorgang abzubrechen und zum vorherigen Vorschau-Menü zurückzu-kehren.

Manuelle

Suche digital:

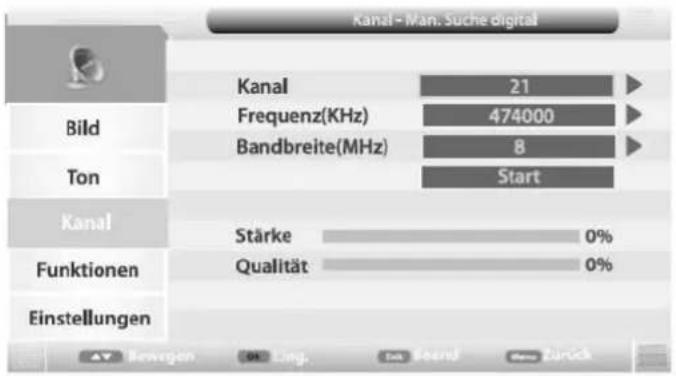

Drücken Sie ▲ / ▼ um zu dem "Kanal" Symbol zu gelangen, drücken Sie ◀ / ▶ um in die Einstellungen zu gelangen, anschließend gelangen Sie mit ▲ / ▼ zum "Start" Symbol. Drücken Sie ◀ / ▶ zur manuellen Suche.

Wenn Übertragung Terrestrisch ist:

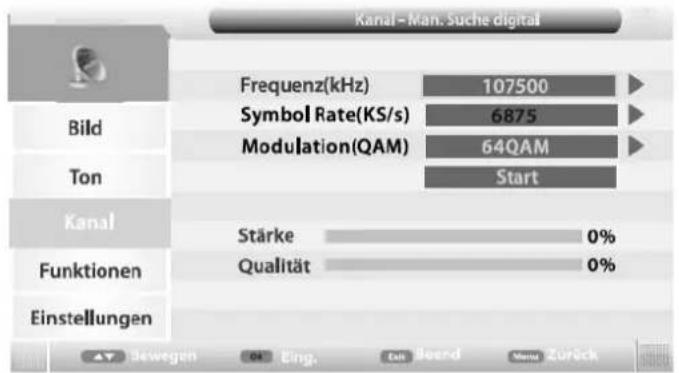

Wenn TV Übertragung Kabel ist:

Grundfunktionen

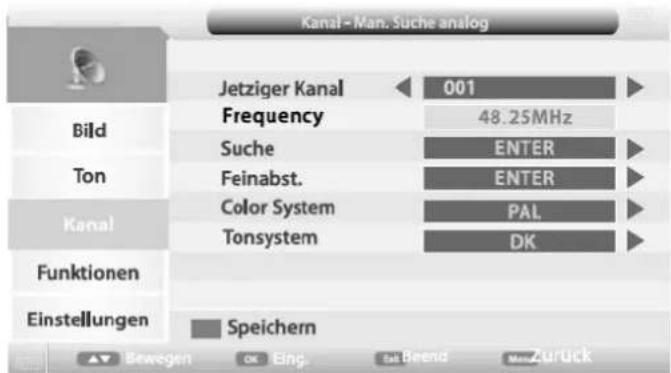

Manuelle Suche analog:
Öffnen Sie das ATV-Menü für die manuelle Suche.

Jetziger Kanal : Suche:

Wählen Sie den aktuellen Kanal zur manuellen Suche.

Drücken Sie OK um in das Menü zu gelangen, suchen Sie manuell die Frequenz mit den ◀ / ▶ Tasten.

Feinabstimmung: Color System:

Drücken Sie OK um in die Feinabstimmung zu gelangen.

Rufen Sie mit der OK- bzw.

Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts-/Abwärtsnavigationstaste das gewünschte Farbsystem.

Tonsystem:

Verfügbare Optionen: Auto, PAL, SECAM.

Rufen Sie mit der OK- bzw.

Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts-/Abwärtsnavigationstaste das gewünschte Klangsystem.

Satellit TV Übertragung:

Drücken Sie ▲ / ▼ und wählen Sie" INPUT ", stellen Sie hier auf "DVB-S".

Grundfunktionen

Wählen Sie "Autom. Suche" wie folgt

Wenn TV Übertragung Satellit ist:

Hier werden die Vorgänge in der Satelliten Autom. Suche gezeigt:

Option	Wert
Modus	Standard, Netzwerk Suche, Komplette Suche
Satellit	65 Satelliten zur Suche (3 programmierbar)
Service Typ	Freie + Verschl., Nur Freie
Programm	Alle, nur TV

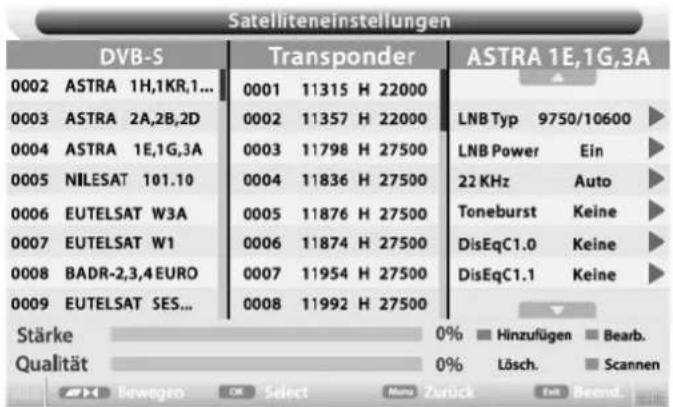

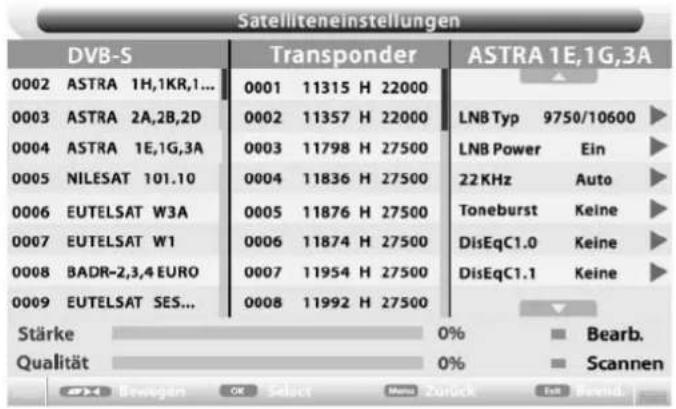

Drücken Sie ▲ / ▼ und wählen Sie "Satelliteneinstellungen".

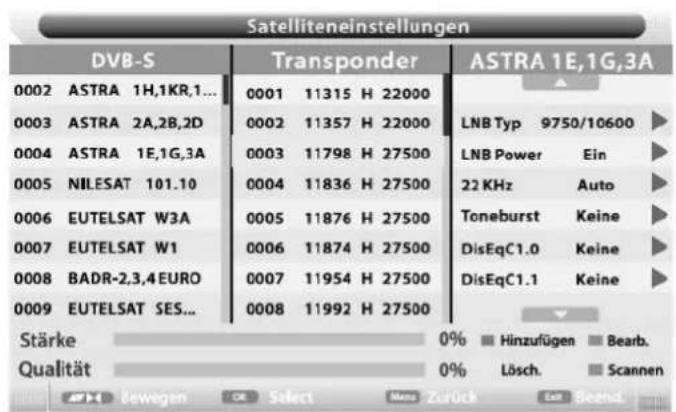

Hier werden die Vorgänge in der Satelliten Liste gezeigt:

Tasten	Aktion
oben	bewegt nach oben
unten	bewegt nach unten
links	wechsel zur Satellitenliste
rechts	wechsel zur Transponderliste
Menü	Zurück zum Menü
Exit	Verlässt das Menü
Grün	Satellit bearbeiten

Grundfunktionen

Hier werden die Vorgänge in der Transponder Liste gezeigt:

Tasten	Aktion
oben	bewegt nach oben
unten	bewegt nach unten
links	wechsel zur Satellitenliste
rechts	wechsel zur Transponderliste
OK	aktivieren und deaktivieren eines Transponders
Menü	Zurück zur Satellitenliste
Exit	Verlässt das Menü
Rote	Transponder hinzufügen
Grün	Transponder bearbeiten
Gelbe	Transponder löschen
Blaue	Transponder absuchen

Hier werden die Vorgänge im Einstellungsmenü gezeigt:

Tasten	Aktion
oben	bewegt nach oben
unten	bewegt nach unten
Menü	Zurück zur Transponderliste
Exit	Zurück zum Menü
Option	Wert
LNB Typ	9750/10600, 9750/10750, 05150, 05750, 09750, 10600, 10750, 11300, 11475, User Single, User Dual
LNB Power	Ein / Aus
22KHz	Auto / Ein / Aus
Toneburst	Burst A, Burst B
DisEqC1.0	Keine, LNB 1-4
DisEqC1.1	Keine (Aus), LNB1-16
Motor	Keine, DisEqC1.2, DisEqC1.3
Unicable	Ein / AusDie Einstellungen sind Abhängig von Ihrem System und müssen angepasst werden

5V

AUS / AN (5Volt-Versorgung für aktive DVB-T Antennenleistung.

Antennenspannung:

Grundfunktionen

4. Funktion Menü

Systemsperre:

Dieses Menü ermöglicht es Ihnen, bestimmte Funktionen des Fernsehers zu sperren, so dass sie nicht benutzt oder gesehen werden können.

Sperren Sie einzelne Programme, im Hotel Modus können hier komplette Menüs gesperrt werden.

Wenn Sie das System-Menü gelangen wollen, wird nach einem Passwort gefragt. Standardpasswörter: 0000.

Kanalsperre:

Aktivieren / Deaktivieren Sie die Sperren Funktionen.

Hinweis:

Wenn die Funktion aktiviert ist, wird die Altersbeschränkung und das ändern des Passwörter gesperrt sein. Die Sendersuchfunktionen werden ebenfalls nicht abruf-bar sein.

Jugendschutz:

Aktivieren / Deaktivieren Sie die Altersbeschränkung.

Pinnummer ändern:

Drücken Sie die OK Taste, geben zuerst den bisherigen Code ein, anschließend den neuen, und bestätigen sie erneut mit OK.

Grundfunktionen

Hotel Modus:

Hotel Einstellung
Hotel-Modus	Ein
Kanal sperre	Aus
Bild sperre	Aus
Ton sperre	Aus
Eingenschaften sperren	Aus
Einstellungen sperren	Aus
Key Lock	Aus
Eingang sperren
Eingang wählen	Aus
Kanalnummer	0
Max Lautstärke	100
Standard Lautstärke	30
Näch. Seite

Hotel Einstellung
Sperren aufheben
DataBase Export
DataBase Import
Vorherige Seite

Hotel-Modus:	Aktivieren / Deaktivieren der Hotel-Modus-Funktion.
Kanal sperre:	Deaktivieren Sie die Kanäle.
Bild sperre:	Deaktivieren Sie das Bildmenü.
Ton sperre:	Deaktivieren Sie die Soundmenü.
Eingenschaften sperren:	Deaktivieren Sie die Funktion im Menü.
Einstellungen sperren:	Deaktivieren Sie das Setup Menü.
Key Lock:	Deaktivieren Sie die Tasten auf dem TV-Gerät.
Eingang sperren:	Deaktivieren Sie die gewünschte Eingangsquelle.
Eingang wählen:	Wählen Sie die Standardquelle, wenn Sie den Fernseher einschalten.
Kanalnummer:	Wählen Sie die Standardkanalnummer, wenn Sie den Fernseher einschalten.
Max Lautstärke:	Stellen Sie die max. Lautstärke für den TV ein.
Standard Lautstärke:	Stellen Sie die Standardlautstärke ein.
Sperren aufheben:	Deaktivieren Sie alle Sperrungen (bedeutet, dass alle Sperrungen deaktiviert sind und die max. Lautstärke beträgt 100.)
DataBase Export:	Exportieren Sie alle Hotel-Einstellungen auf einem USB-Gerät.
DataBase Import:	Importieren Sie alle Hotel-Einstellungen von einem USB-Gerät.
Vorherige Seite:	Wählen Sie Vorherige Seite, drücken Sie die OK-Taste, um zur vorherigen Seite zurückzukehren.
Sprache:	Hier können Sie die verschiedenen Sprachoptionen einstellen.
Zeit:	Hier können Sie die Uhr einstellen (standardmäßig werden die Informationen automatisch vom Digitalsignal genommen).
Sleep Timer:	Hier können Sie den Sleep-Timer so einstellen, dass sich der Fernseher nach einer bestimmten Zeit automatisch abschaltet.
Autom. Abschaltung:	Der TV schaltet sich automatisch ab, wenn er nach einer gewissen.
Hörgeschädigt	Zeit nicht mehr bedient wurde.
	Sie können wählen zwischen 1, 2, oder 4 Std.
CI Information:	Pay TV ist Bezahlfernsehen. Hier benötigen Sie ein CI Modul mit entsprechender Smartcard, die Sie bei Ihrem Fachhändler bekommen. Dieser TV ist mit einem CI+ Modul und einer HD+ Smardcart auch HD+ tauglich.
Timer:	Keine Funktion.

Grundfunktionen

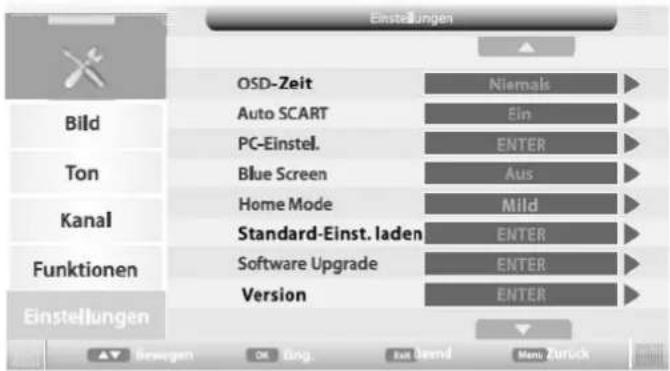

5. Einstellungen Menü

OSD-Zeit:

Stellen Sie hier die Anzeigedauer der Informationen bei einem Programmwechsel ein.

Auto SCART:

Wechselt automatisch zur Scart-Quelle, wenn ein Gerät angeschlossen und eingeschaltet ist.

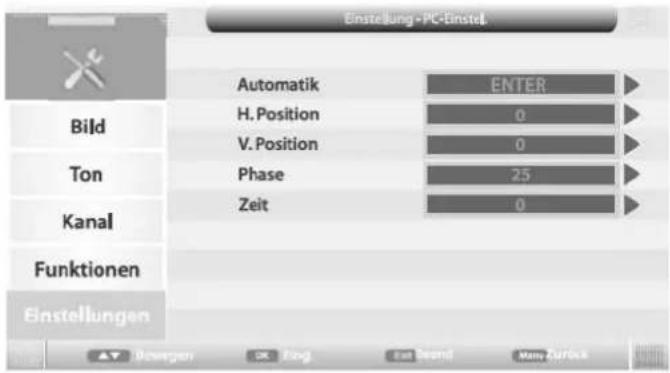

PC-Einstel.:

Ändern Sie die PC-Einstellungen im PC-Modus.

Automatik:

Stellt die Bildschirmparameter automatisch ein.

H/V-Position:

Passen Sie die horizontale/vertikale Position des Bildschirms ein.

Phase:

Passen Sie die Phase des Abtasttaktsignals des ADC relativ zu dem Synchronisationssignal an, bis Sie ein stabiles Bild erhalten.

Zeit:

Stellen Sie die Pixeltaktfrequenz so ein, bis die Bildgröße für den Bildschirm maximiert ist.

Blue Screen:

Aktiviert einen blauen Bildschirm beim Programmwechsel.

Home Mode:

Wählen Sie zwischen folgenden Modis: Heim-Zustand, Dynamisch, Standard und Mild.

Standard-Einst. laden: Setzt alle Einstellungen des TVs auf Werkseinstellung zurück.

Software Upgrade:

Von Zeit zu Zeit wird es neue Fimware Updates geben, die Verbesserungen am TV durchführt (Handling, weitere Optionen). Besuchen Sie unsere Homepage für aktuelle Firmware-Updates.

Version:

Sehen Sie sich die detaillierte Informationen über Hard- und Software des Fernsehgerät.

Voreing. Liste laden:

Laden Sie die Standard Proigrammliste (Werkssenderliste).

Werkseinst. laden:

Wiederherstellen der Einstellungen unter Fabrik-Modus.

Multimediabetrieb

1. Schließen Sie einen USB Medium an den TV an. Drücken Sie die INPUT Taste auf der Fernbedienung. Gehen mit den ▲ / ▼ Tasten auf die Medienquelle (USB) um in das Multimediamenü zu gelangen.

1. Wählen Sie aus, ob Sie Fotos, Musik, Film oder E-Book (◀ / ▶ /OK) wiedergeben möchten.

1. Drücken Sie ▲ / ▼ um den USB Stick auszuwählen und bestätigen Sie mit OK.

▲ / ▼ Datei/Ordner auswählen

Ausgewählte Datei wiedergeben bzw. Abspielen der Wiedergabeliste starten.

OK Ausgewählten Ordner öffnen, ausg wählte Datei zur Wiedergabeliste hinzufügen.

GRÜN Alle Dateien im aktuellen Ordner zur Wiedergabeliste hinzufügen/entfernen.

ROT Ausgewählte Datei löschen.

Multimediabetrieb

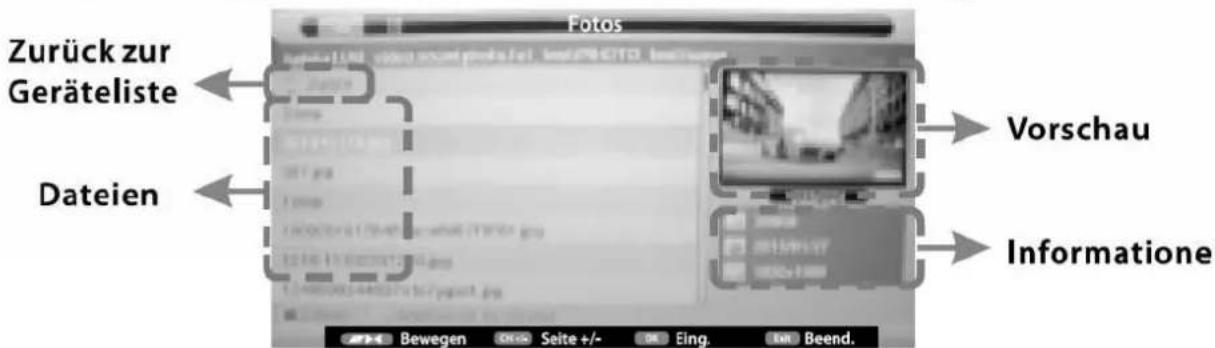

1. Fotos

Drücken Sie ◀ / ▶ um eine Option auszuwählen. Drücken Sie OK um es zu bestätigen.

Hinweis:

Drücken Sie die OK Taste erneut, um die Leiste wieder einzublenden.

▶II Die Wiedergabe von Fotos Wiedergeben/Pausieren.
Das Vollbildprogramm stoppen und verlassen.
Direkte Wiedergabe der vorherigen oder nächsten Datei.
(2) Dreht das Bild (90°, 180°, 270°, 0°).
Zoomt in ein Bild hinein/heraus; im Zoom-Modus können Sie das Bild mittels der Cursortaste nach links/rechts/unten/oben bewegen.
Zeit die Informationen zur aktuellen Datei an.
Zeit das Menü Foto-Setup an und wählt Wiederholungsmodus, Hintergrundmusik, Musik Quelle, Diazzeit, und Effekt.
Zeigt die Wiedergabeliste an.

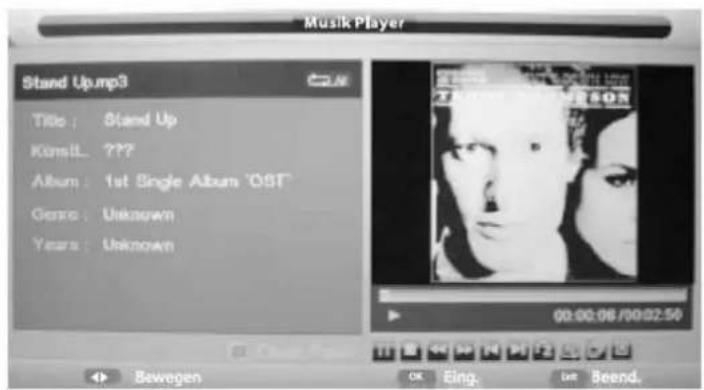

2. Musik

Drücken Sie ◀ / ▶ um eine Option auszuwählen. Drücken Sie OK um es zu bestätigen.

▶II Die Musikwiedergabe Wiedergeben/Pausieren.
■ Die Musikwiedergabe stoppen und verlassen.
Schneller Rück- und Vorlauf.
Direkte Wiedergabe der vorherigen oder nächsten Datei.
Legen Sie einen Zeitpunkt zu einem Song Dauer zu spielen beginnen.
ALL Wählt den Wiederholungsmodus für die Musikwiedergabe aus.
Wechselt zwischen den Fenstern "Information" und "Wiedergabeliste".
Schaltet die Bildschirmwiedergabe aus (BLAUE Taste als Schnelltaste) und lässt sich über die Netztaste einschalten.

Multimediabetrieb

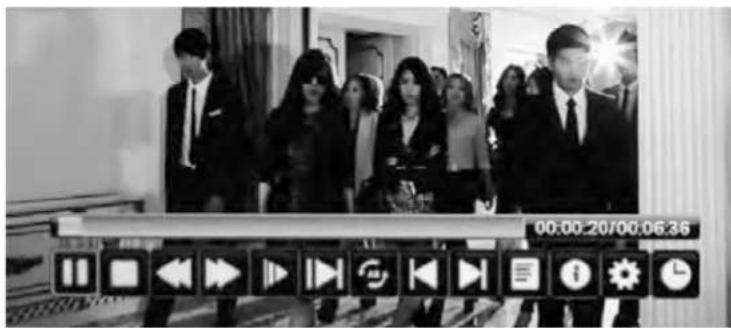

3. Film

Drücken Sie ◀ / ▶ um eine Option auszuwählen. Drücken Sie OK um es zu bestätigen.

Hinweis:

Drücken Sie die OK Taste erneut, um die Leiste wieder einzublenden.

4. E-Book

ROTE Taste

GRÜNE Taste

GELBE Taste

BLAUE Taste

Blättern zur vorherigen/nächsten Textseite.

Löscht oder fügt ein Lesezeichen hinzu.

Geht zur angegebenen Seite.

Zeigt die Lesezeichenliste an.

Zeigt die Wiedergabeliste an.

DVD Betrieb

Drücken Sie die Taste INPUT, um den DVD-Modus auszuwählen. Wenn keine Disc im DVD-Player eingelegt ist, wird "NO DISC" angezeigt. Legen Sie die CD mit der richtigen Seite in den CD-Schlitz ein. Die bespielte Fläche nicht berühren. Halten Sie die Disc an der Außenseite mit den Fingern fest. Der DVD Player wird automatisch die Disc in den Player ziehen. Um die CD auszuwerfen, drücken Sie die Auswurftaste auf dem Fernseher oder die "EJECT"-Taste auf der Fernbedienung.

DVD Einstellung

• Der Setup-Modus bietet das Menü für die Konfigurationen: Allgemeines Einstellungen, Audio Einstellungen, Dolby Digital Einstellungen und Bevorzugte Einstellungen.
• Wählen Sie die einzelnen Punkte mit den Pfeiltasten, D.SET und der OK Taste aus.
• Drücken Sie auf die D.SET Taste um in das Menü zu gelangen mit der ▶ nach rechts gelangen Sie in das Untermenü.
• Drücken Sie die D.SET Taste erneut um das Menü zu verlassen.

1. Allgemeine Einstellungen

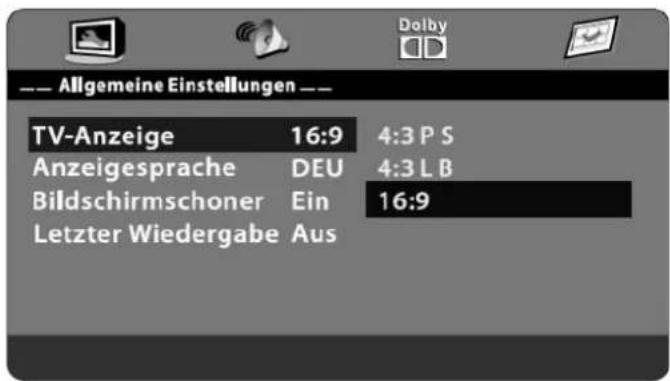

TV-Anzeige

4:3 Pan Scan:

Breitbild-Sendungen werden auf dem Bildschirm angezeigt, aber einige Teile vom.

4:3 Letter Box:

Breitbild-Sendungen werden auf dem Bildschirm angezeigt, aber mit schwarzen Balken am oberen und unteren Bildschirmrand.

16:9:

Einstellung für Breitbildfernseher.

DVD Betrieb

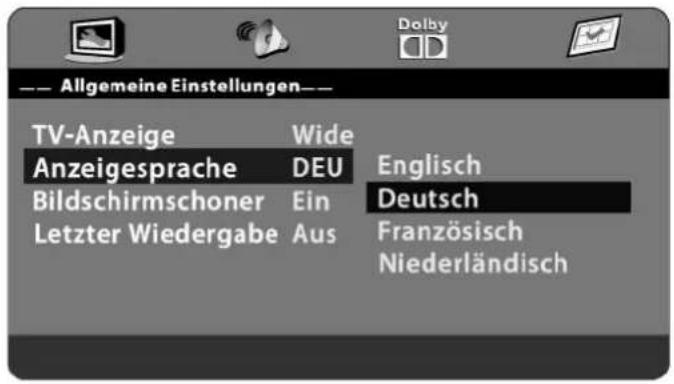

OSD-Sprache

Wählen Sie hier die OSD-Sprache.

Bildschirmschoner

Starten Sie den Bildschirmschoner. Er schaltet sich automatisch ein, wenn der Player längere Zeit nicht benutzt wird, um evtl. Schäden am TV Panel zu vermeiden.

EIN: Starten Sie den Bildschirmschoner.

AUS: Entfernen Sie den Bildschirmschoner.

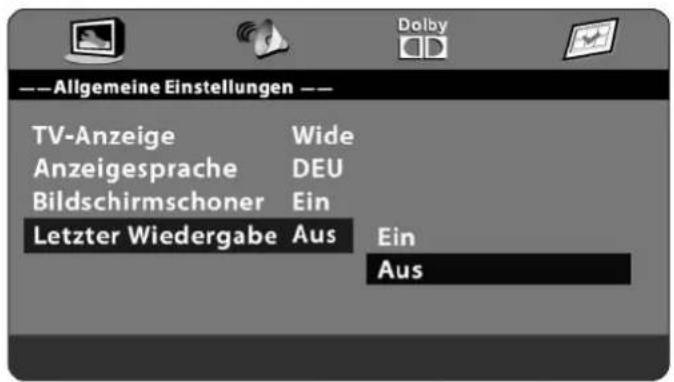

Letzte Wiedergabe

Wählen Sie zwischen Ein oder Aus.

Modus Ein: Die Einstellung wird gespeichert und das Gerät startet mit der gleichen Option, wie Sie es ausgeschaltet haben.

Modus Ein: Das Gerät geht zurück zur Standardeinstellung.

DVD Betrieb

2. Audioeinstellungen

Lautsprecher einstellungen

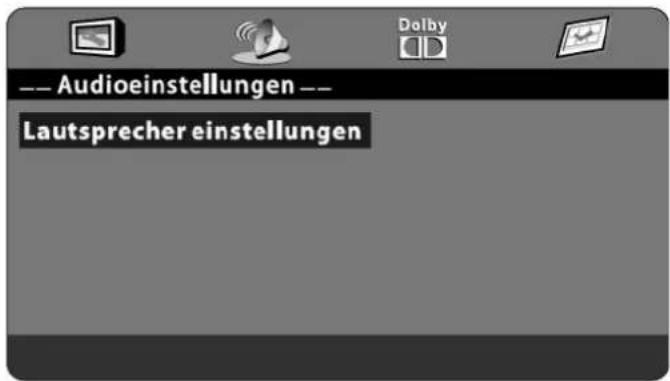

Drücken Sie ▼ um die Lautsprecher Einstellungen auszuwählen, drücken Sie die OK Taste ▶ (PLAY) um in das Downmix Menü zu gelangen.

Downmix

LT/RT: Eine Disc mit einer Multikanal Tonspur wird als Ausgangssignal in den linken und rechten Kanal verteilt.

Stereo: Eine Disc mit einer Multikanal Tonspur wird als Ausgangssignal in Stereo umgewandelt.

3. Dolby Digital Einstellungen

Dynamisch

Diese Option wird verwendet, um das Kompressionsverhältnis zu steuern und somit den Klang zu verbessern.

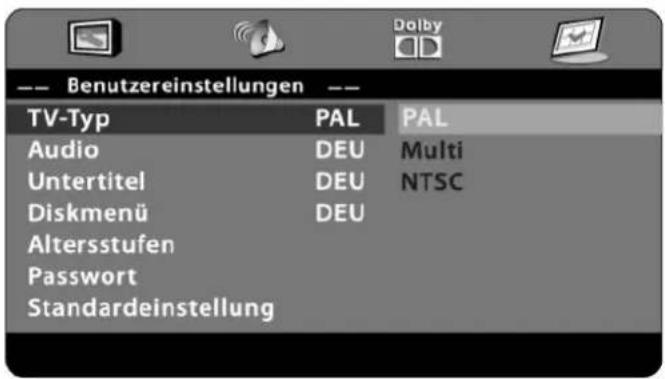

4. Bevorzugte

Sie müssen 2x Stop drücken um in die Einstellungen zu gelangen.

TV-Typ

PAL: Diese Option wird gewählt, wenn der DVD-Player mit einem PAL TV-System verwendet wird (Standard in Europa).

Autom: Der DVD Player wird den TV automatisch nach der eingelegten Disc einstellen.

NTSC Diese Option wird gewählt, wenn der DVD-Player mit einem NTSC-System verwendet wird.

DVD Betrieb

Audio

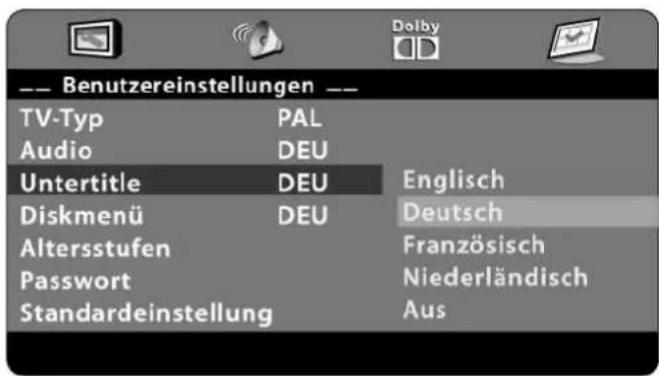

Wenn mehrere Sprachen auf einer Disc verfügbar sind, können Sie die Sprache hier auswählen. Andernfalls wird die Standardsprache von der Disc wiedergegeben.

Untertitle

Wenn mehrere Sprachen auf einer Disc verfügbar sind, können Sie die Sprache hier auswählen. Andernfalls wird die Standardsprache von der Disc wiedergegeben.

Discmenü

Wenn mehrere Sprachen auf einer Disc verfügbar sind, können Sie die Sprache hier auswählen. Andernfalls wird der Standardsprache von der Disc wiedergegeben.

Jugendschutz

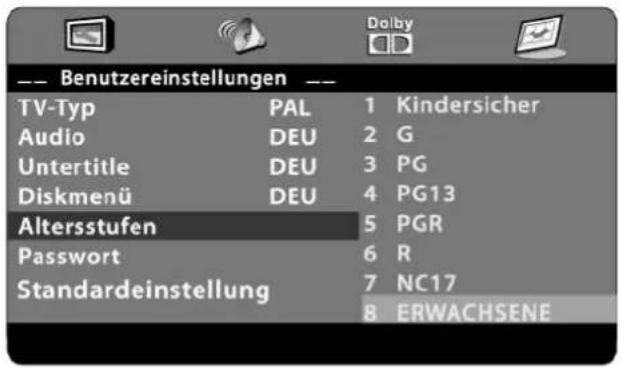

• Kindersicher
  • G
  • PG
• PG13
• PGR
  • R
• NC17
  • ERWACHSENE

Wenn Sie die Disc mit Kindersicherung abspielen, können Sie eine Alterskontrolle nach einem gewünschten Grad auswählen. Wenn z.B. PG ausgewählt wird, kann keine DVD höher alt die PG-Klasse abgespielt werden.

Passwörter

Sie können das Passwort für die Altersfreigabe ändern.

Gehen Sie dazu in das Passwortmenü.

Hinweis:

Das Standard Passwörter ist 0000.

Standard

Hier können Sie die original Standard Einstellungen wählen.

Anhang

PC-Eingang - typische

Die folgende Tabelle ist ein Beispiel für einige der typischen Arten der Videoanzeige.

Einige, aufgrund der nativen Au.ösung des Displays, werden automatisch skaliert, um das richtige Bild zu ermöglichen.

Ihr TV-Gerät unterstützt möglicherweise nicht verschiedenen Auflösungen.

Die unterstützten Auflösungen sind unten aufgeführt.

Wenn Sie Ihren Computer mit einem nicht unterstützten Modus einschalten, wird eine Warnmeldung auf dem Bildschirm angezeigt.

Index	Auflösung	Frequenz
1	640 x 480	60Hz
2	800 x 600	60Hz
3	1024 x 768	60Hz
4	1280 x 768	60Hz
5	1366 x 768	60Hz

AV-und HDMI-Signalkompatibilität (Eingangssignaltypen)

Hinweis:

In einigen Fällen wird ein Signal auf dem LED-TV nicht richtig angezeigt.

Das Problem kann eine Inkompatibilität mit den Standards des externen Geräts sein (DVD-Player, etc.).

Wenn ein Problem auftritt, wenden Sie sich an den Hersteller des externen Geräts.

Quelle	Signal Verfübar		Unterstützt
SCART	PAL 50		○
	NTSC 60		○
	RGB 50		○
	SECAM		○
AV	PAL 50		○
	NTSC 60		○
	SECAM		○
YPbPr	480I	60Hz	○
	480P	60Hz	○
	576I	50Hz	○
	576P	50Hz	○
	720P	50Hz	○
	720P	60Hz	○
	1080I	50Hz	○
	1080I	60Hz	○
	1080P	50Hz	○
	1080P	60Hz	○

Quelle	Signal Verfübar		Unterstützt
HDMI	480I	60Hz	○
	480P	60Hz	○
	576I	50Hz	○
	576P	50Hz	○
	720P	50Hz	○
	720P	60Hz	○
	1080I	50Hz	○
	1080I	24Hz	○
	1080P	50Hz	○
	1080P	60Hz	○
	1080I	60Hz	○

Anhang

Unterstützte Dateiformate für den USB-ModusModus

Medien	Erweiterung	Format		Hinweis
		Video	Audio
Film	*.dat, *.mpg, *.mpeg	MPEG1, MPEG2	MPEG1/2 Layer 1/2/3,AAC/HEAAC, LPCM/ADPCM,AC3/EAC3	1080P@30fps 50Mbit/sec
		MPEG2, H.264, VC1, AVS	MPEG1/2 Layer 1/2/3,AAC/HEAAC, LPCM/ADPCM,AC3/EAC3	H.264:1080Px2@25fps1080P@50fps MVC:1080P@24fps Other:1080P@30fps 50Mbit/sec
	*.vob	MPEG2	MPEG1/2 Layer 1/2/3,AC3, LPCM	1080P@30fps 50Mbit/sec
	*.mkv	MPEG1, MPEG2,MPEG4, H.264,XviD, VC1, WMV3,Motion JPEG	MPEG1/2 Layer 1/2/3, LPCM,AAC/HEAAC, AC3/EAC3	H.264:1080Px2@25fps1080P@50fps Other:1080P@30fps 50Mbit/sec
	*.mp4, *.mov		MPEG1/2 Layer 3, AC3/EAC3,AAC/HEAAC, LPCM/ADPCM	H.264:1080Px2@25fps1080P@50fps Other:1080P@30fps 50Mbit/sec
	*.avi	MPEG1/2/4, H.264, XviD, VC1,WMV3, Motion JPEG,Sorenson H.263	MPEG1/2 Layer 1/2/3, WMA,AAC/HEAAC, LPCM/ADPCM,AC3/EAC3	H.264:1080Px2@25fps1080P@50fps Other:1080P@30fps 50Mbit/sec
	*.flv	H.264,Sorenson H.263	MPEG1/2 Layer 3AAC/HEAAC, LPCM/ADPCM	H.264:1080Px2@25fps1080P@50fps Other:1080P@30fps 50Mbit/sec
	*.asf, *.wmv	MPEG2/4, WMV3XviD, VC1, H.264	MPEG1/2 Layer 1/2/3, LCPM,AAC/HEAAC, AC3/EAC3,WMA	1080P@30fps 50Mbit/sec
Musik	*.mp3		MPEG1 Layer 1/2/3 (mp3)
	*.wav		LPCM
	*.WMA/ASF		WMA, WMA Pro
	*.aac		AAC, HEAAC
	*.ac3		AC3, EAC3
Fotos	*.jpg, *.jpeg	Baseline JPEG		max. 7680x4320 auflösung
	*.png	Progressive JPEG		max. 1280x1024 auflösung
	*.bmp	Interlace
Text	*.txt	UTF-8UNICODE ASCII		max. 1MB

Fehlerbehebung

Lesen Sie bitte die folgenden Informationen, um die mögliche Ursache zu einem Problem herauszufinden, bevor Sie sich an den Kundendienst wenden.

TV lässt sich nicht einschalten

• Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Stromadapter angeschlossen ist.
• Überprüfen Sie, ob das Kabel des Stromadapters korrekt am TV Gerät angeschlossen ist.
• Der elektronische Schaltkreis wurde evtl. zurückgesetzt. Ziehen Sie das Netzteil aus der Steckdose, warten Sie 1 Minute, und schließen Sie dann den Stecker wieder an.

Kein Bild

• Überprüfen Sie, ob das Antennenkabel korrekt angeschlossen ist.
• Überprüfen Sie, ob der richtige Eingang ausgewählt wurde; verwenden Sie die Taste INPUT.
• Überprüfen Sie die Helligkeit- und Kontrasteinstellungen im Bildeinstellungen.

Kein Ton

• Überprüfen Sie, ob der Ton ausgeschaltet oder die Stummschaltung aktiviert ist (MUTE).
• Erhöhen Sie vorsichtig die Lautstärke.
• Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen angeschlossen sind. berprüfen Sie, ob das Antenne.

Schlechte Bildqualität

• Prüfen Sie, ob der korrekte Eingang ausgewählt ist; verwenden Sie die Taste INPUT.
• Überprüfen Sie die Verbindung zum TV Fernsehgerät.
• Überprüfen Sie die Videoeinstellungen.

Bild zu gross/klein oder verzerrt

- Benutzen Sie die Taste ASPECT, um die Darstellung des Bildes zu ändern.

Fernbedienung arbeitet nicht

• Wechseln Sie die Batterien.
• Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30^ )
• Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor.

Konformitätserklärung

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte.

Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung.

Konformitätserklärung

Hiermit wird die übereinstimmung mit folgenden Richtlinien/Normen bestätigt:

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

EN 55013:2001+A1:2003+A2:2006

EN 55020: 2007

EN 61000-3-2:2006 + A1:2009 + A2:2009

EN 61000-3-3:2008

Niederspannungsrichtlinie 2006/95/EG

EN 60065: 2002 + A1: 2006 + A11: 2008

Die Firma UltraMedia GmbH & Co.

Handels KG

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

Tel.: +49/ (0) 4131/9239-20, Fax:+49/ (0) 4131/9239-55

(Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00)

www.ultramedia.de

[e-mail]

übernimmt für dieses Produkt eine Gewährleistung für die Dauer von 24 Monaten ab Kaufdatum.

Ausgeschlossen von der Gewährleistung sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Gewährleistungssiegel oder nicht lesbarer/vorhandener Seriennummer, sowie Schäden, die durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem weiteren Grund verursacht werden, die den "Reflexion" Produkten nicht zuzuschreiben sind.

Auf Zubehörteile, wie z.B. die Fernbedienung, das Netzteil, etc. gewähren wir eine Garantie von 6 Monaten ab Kaufdatum.

Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung.

Im Garantiefall senden Sie das Gerät, falls möglich, in der Originalverpackung mit komplettem Zubehör, einem Anschreiben von Ihnen mit Adresse und Telefon-/Faxnummer und/oder Email-Adresse und einer Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt Fracht) an oben angegebene Adresse ein. Unfreie Pakete können nicht angenommen werden. Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt die UltraMedia GmbH keine Haftung! Vor einem eventuellen Versand des Gerätes setzen Sie sich bitte, sollten noch Fragen bestehen, mit uns unter der oben angegebenen Adresse, Tel.-, Faxnummer oder Mailadresse in Verbindung. Einige Probleme können auch durch den Servicesupport telefonisch oder per Email geklärt werden.

Nach erfolgter Reparatur senden wir Ihnen das Gerät frei Haus zurück.
